Аристон 109 ошибка: Как устранить ошибку 109 двухконтурного газового котла Ariston [Аристон]

Как устранить ошибку 109 двухконтурного газового котла Ariston [Аристон]

Несмотря на сложное устройство современных газовых котлов с рядом неполадок можно справиться своими силами, не тратя время на ожидание представителя сервисной организации. Датчики, контролирующие функционирование систем отопительного агрегата, фиксируют сбои в работе и дают сигнал на электронный модуль для аварийной остановки во избежание серьезных последствий.

Ошибка 109 характерна для двухконтурных моделей Аристон: встречается нечасто и убирается сравнительно просто, если пользователь понимает, чем она вызвана.

Расшифровка кода

Ошибка 109 двухконтурного Аристон высвечивается при переводе котла с режима ГВС на отопление или в момент включения. Информирует пользователя об отрицательном результате тестирования циркуляции теплоносителя. Смысл неполадки: превышение разницы температур подающей и обратной линий (вход и выход агрегата) на величину более 5 ⁰С до воспламенения горелки, повышенное давление в контуре ОВ (от 3 бар).

Факторов, вызывающих ошибку 109 Аристон, множество, а потому для решения проблемы желательно придерживаться рекомендуемого порядка действий с учетом конструктивных особенностей котла и момента появления кода неисправности.

Ошибка 109 на дисплее котла Ariston

Причины

• Переполнение системы. Невнимательность пользователя во время заполнения контура отопления теплоносителем вызывает ошибку 109. Нужно проверить давление по манометру и привести в норму (слить часть жидкости). В некоторых моделях Аристон предусмотрена автоматическая подпитка: проконтролировать правильность настройки параметров.

Отображение давления и температуры на котле Ariston

• Воздух в контуре ОВ. Иногда достаточно стравить, и ошибка 109 убирается. Накопление пузырьков происходит не только в трубах и отопительных радиаторах, но и в насосе. Удалить из него воздух несложно выкручиванием заглушки (под шлиц) на торцевой части.

• Датчик протока. Реле давления ОВ установлено не во всех котлах Аристон: зависит от модели и года выпуска. Но если оно имеется, нужно проверить сигнальные цепи. Обрыв провода, замыкание, ненадежный контакт – подобные дефекты инициируют ошибку 109. Вторая причина: загрязнение измерительного механизма. Пренебрежение периодичностью обслуживания котла Аристон, несоблюдение рекомендаций производителя приводит к накоплению мельчайших фракций в корпусе датчика, препятствующих свободному вращению турбинки. Очистка после демонтажа струей воды, под напором. Чтобы снять реле протока с котла Аристон, нужно удалить фиксирующую его скобу (в верхней части прибора).

Датчики протока котла ariston

• Датчики (NTC1 и 2). Ошибка 109 как следствие большой разницы температур подачи и обратки вызывается дефектами в сигнальных цепях, нарушением контакта труба/корпус измерительного прибора или его неисправностью. Нужно проверить надежность крепление датчика, обновить слой термопасты. На практике эти простейшие действия устраняют ошибку 109 котла Аристон.

Датчик температуры газового котла Аристон

• Вторичный теплообменник. Первая причина – загрязнение полости. Нужно тщательно промыть прибор, и ошибка 109 исчезнет.

Совет эксперта по устранению ошибки

• Снять теплообменник котла Аристон.
• Залить агрессивную жидкость. Используется магазинное средство или приготовленное самостоятельно: на литр воды 5 чайных ложек лимонной кислоты. Если теплообменник забит на участке неподалеку от входного патрубка, по мере размягчения «пробки» жидкость станет проникать внутрь, дальше по каналу. За этим нужно следить и постепенно доливать, пока она не потечет из выходного патрубка.
• Выдержать не менее суток.
• Слить специальный состав, произвести промывку прибора под струей теплой воды.

Промывка вторичного теплообменника газового настенного котла Ariston

Если ошибка 109 появляется при переводе котла Аристон из режима ГВС в ОВ, причина – в дефекте теплообменника. Трещина внутренней переборки, свищ – и жидкость из водопровода начинает поступать в контур отопления, так как ее давление выше. Здесь рекомендация однозначная – замена вторичного теплообменника.

Для промывки понадобится

Дополнительно

Как ранее отмечалось, причины, вызывающие ошибку 109, отличаются в зависимости от модели котла Аристон. Имеет значение и то, когда именно она появляется. Все это не дает возможность поставить точный «диагноз». Если перечисленные меры не устраняют 109-й код, проверить.

• Фильтр контура ОВ (на входе в котел). Его загрязнение мешает свободной циркуляции теплоносителя, что и вызывает ошибку 109.
• Насос. Снижение скорости вращения вала – причина неполадки. Если конденсатор потерял емкость, помпа котла Аристон не будет работать на расчетных оборотах.
• Трехходовой клапан. Лопнувшая пружина приводит к появлению ошибки 109. Деталь в розницу не продается, меняется узел.

Полезные советы эксперта

Многие сервисные центры предлагают услугу по обслуживанию, ремонту котлов Аристон на договорной основе. Это гарантирует, что при появлении ошибки пользователь не останется один на один со своей проблемой, а ТО проведет профессионал. Налаженный с ним личный контакт дает возможность позвонить ему и проконсультироваться в любой момент, не тратя время на ожидание. А если учесть, что специалист не всегда может приехать (удаленность объекта, распутица или иная причина), решение более чем оправданное.

Обращаясь в сервисную организацию, нужно уточнять, аттестована ли она производителем котлов Аристон. Иначе возникнут проблемы с запасными частями, подготовленными мастерами, отсутствием схем и методических указаний. Это негативно отразится на качестве работы и сроках выполнения.

Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.

Подборка запчастей для газового котла Ariston

Понравилась статья? Репост будут лучшей благодарностью.

Ошибки котла Аристон — всё, что нужно знать

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для всех котлов Аристон (Ariston), в том числе для моделей EGIS, CLASS, BS II, а также для газовых колонок FAST EVO, Marco Polo. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Отопительный контур

Табло показывает ошибку? Возможно, проблема кроется в неисправности контура отопления. Пробегитесь глазами по списку ниже, найдите код ошибки и наладьте работу системы.

Код ошибки 101 — Перегрев первичного теплообменника

Сработал/неисправность термостата перегрева или температура датчика NTC выше 102C:

1. Проверить / провести регулировку максимального давления газового клапана.
2. Прочистить / провести замену фильтра контура отопления.
3. Накипь в теплообменнике. Мойка / замена теплообменника.
4. Проверить на повреждение циркуляционный насос.

Код ошибки 102 — Ошибка датчика давления жидкости

Короткое замыкание или обрыв в электроцепи датчика давления теплоносителя.

Код ошибки 103 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи более 7 C/сек (при повторе три раза):

1. Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Аристон.
2. Чистка, либо замена фильтра контура отопления.
3. Проверить на повреждение циркуляционный насос.

Код ошибки 104 — Недостаточная циркуляция или отсутствует теплоноситель

Рост температуры подачи или возврата более 20 C/сек:

1. Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла Ariston.
2. Чистка, либо замена фильтра отопительный контур.
3. Проверить на повреждение циркуляционный насос.

Код ошибки 105 — Циркуляция или наличие воды

Температура подачи – температура возврата больше 55C (три раза).

Код ошибки 106 — Циркуляция или наличие воды

Температура возврата больше температуры подачи +10°C (при повторении 3 раза).

Код ошибки 107 — Циркуляция или наличие воды

Температура возврата больше температуры подачи +30°C.

Код ошибки 108 — Низкое давление в контуре отопления

Рекомендуется подпитка:

1. Проверить давление теплоносителя в отопительном контуре, либо провести удаление воздуха из котла.
2. Проверьте проводку, идущую к реле давления. Проверить, либо провести замену реле давления.
3. Проверить отопительный контур и котел на герметичность.
4. Чистка, либо замена фильтра отопительный контур.
5. Проверить на повреждение циркуляционный насос.

Код ошибки 109 — Тест на «достоверность» не пройден

1. Температура возвратной магистрали в период запуска котла Аристон больше температуры в магистрали подачи системы отопления на 5 С.
2. Убедитесь, у датчиков NTC 1 и NTC 2 есть контакт с патрубками отопления.
3. Проверить давление теплоносителя в отопительном контуре.
4. Проверьте проводку, идущую к реле давления. Провести замену реле давления.

Код ошибки 110 — Датчик в линии подачи отопления (NTC 1) разомкнут или короткое замыкание

1. Проверить контакты датчика температуры NTC 1.
2. Произвести замену датчика температуры NTC 1.

Код ошибки 111 — для котлов Аристон с функцией «Полуавтоматическая подпитка». Проблема в давлении / теплоносителе.

Пониженное давление, либо отсутствие теплоносителя (Р больше Р мин.).

Код ошибки 112 — Датчик в линии возврата отопления (NTC2) разомкнут короткое замыкание

1. Проверить контакты датчика температуры NTC 2.
2. Произвести замену датчика температуры NTC 2.

Код ошибки 114 — Ошибка датчика уличной температуры

Короткое замыкание или обрыв в электрической цепи датчика уличной температуры.

Код ошибки 116 — Ошибка предохранительного термостата

Включился предохранительный термостат низкотемпературной системы внутрипольного отопления.

Контур горячего водоснабжения (ГВС)

С контуром отопления всё в порядке, а в списке выше нет показываемого на табло кода неисправности? Тогда вполне возможно, проблема в контуре ГВС.

Код ошибки 201 — Ошибка датчика температур ГВС

Короткое замыкание или обрыв в электрической цепи температурного датчика ГВС (NTCs).

Код ошибки 202 — Ошибка нижнего датчика температур бойлера (система солнечного теплоснабжения).

Короткое замыкание или обрыв в электрической цепи нижнего температурного датчика бойлера.

Код ошибки 203 — Ошибка датчика температур бойлера (для котлов с бойлером)

Короткое замыкание или обрыв в электрической цепи температурного датчика бойлера (для котлов с бойлером).

Код ошибки 204 — Ошибка датчика температур солнечного коллектора

Короткое замыкание или обрыв в электрической цепи температурного датчика солнечного коллектора.

Код ошибки 205 — Датчик на входе ГВС (солнечный)

Цепь разомкнута или короткое замыкание.

Код ошибки 207 — Ошибка греющего контура солнечного коллектора

Перегрев в греющем контуре солнечного коллектора (система солнечного теплоснабжения).

Код ошибки 208 — Ошибка функции антизамерзания

Низкая температура в контуре солнечного коллектора (защита от замерзания).

Код ошибки 209 — Перегрев воды

Перегрев санитарной воды в бойлере.

Электронная плата котлов Аристон

Если с контурами отопления и водоснабжения всё в порядке, то не исключена ошибка электронной платы дисплея котла Аристон.

Код ошибки 301 — Ошибка программы платы дисплея

1. Отсутствует контакт между основной платой и платой дисплея.
2. Проверить корректность установки EEPROM ключа на основной плате.
3. Проверить контакты. Если нужно, произвести замену плату дисплея.

Код ошибки 302 — Ошибка связи между основной платой и платой дисплея

1. Отсутствует контакт между основной платой и платой дисплея.
2. Проверить контакты. Если нужно, произвести замену плату дисплея.

Код ошибки 303 — Неисправность основной платы

1. Плохой контакт между основной платой и платой управления.
2. Проверьте исправность основной платы.

Код ошибки 304 — В течение 15 минут выполнено более 5 операций сброса

Выключите и запустите котел кнопкой ВКЛ./ВЫКЛ.

Код ошибки 305, 306, 307 — Ошибка работы ЭПУ

Внутренняя ошибка работы ЭПУ.

Ошибки — Розжиг и контроль пламени

Возможно, проблема именно в пламени, самом розжиге и контроле. Вот ошибки, указывающие на эту неисправность.

Код ошибки 501 — Ошибка: Не найдено пламя в момент розжига

1. Газ отсутствует.
2. Нет контакта, либо не используется заземление. Напряжение между нейтралью и «землей» более 10 V переменного тока.
3. Неисправность электрода ионизации. Проверить электроконтакт и целостность цепи от электрода ионизации к основной плате.
4. Проверить, либо провести регулировку мощности плавного розжига.
5. Проверить на неисправность основную плату.

Код ошибки 502 — Пламя обнаружено при закрытом газовом клапане

1. Проверить, либо провести замену электрода ионизации.
2. На электрод ионизации попала влага. Просушить и обеспечить защиту котла от влаги водяного пара.
3. Проверить, либо провести замену газового клапана.
4. Проверить характеристики электропитания и присутствие контура заземления.
5. Проверьте на повреждение основную плату.

Код ошибки 5P1 — Ошибка розжига горелки

Не удалось разжечь горелку с первой попытки:

1. Проверить электрод ионизации и его эл.цепь.
2. Проверить давление газа при наименьшей и наибольшей мощности.
3. Проверить регулировку плавного розжига и (если требуется) прибавить ее.
4. Проверить систему приточного воздуха для горения/отвода продуктов сгорания.

Код ошибки 5Р2 — Ошибка повторного розжига

Вторая попытка розжига прошла неудачно.

Код ошибки 5P3 — Не удалось разжечь горелку со второй попытки

1. Проверить систему отвода продуктов сгорания.
2. Проверить давление газа при наименьшей и наибольшей мощности.

Подача воздуха/ Удаление дыма

Если нарушена воздушная подача либо затруднен вывод дымовых газов, то это также может стать причиной появления на табло котла Аристон кода ошибки.

Код ошибки 601 — Ошибка датчика тяги (только в моделях с открытой камерой)

Срабатывание датчика тяги.

Код ошибки 602 — Ошибка термостата контроля удаления дыма (только в котлах с открытой камерой сгорания тип VMC)

Сработал термостат контроля удаления дыма.

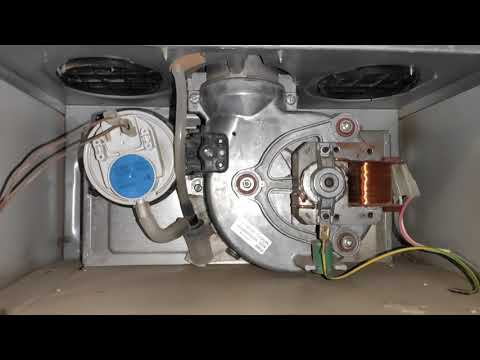

Код ошибки 604 — Ошибка вентилятора / неисправность датчика Холла

Работа вентилятора с малой скоростью (менее 1775 об/мин — 100 об/мин) или неисправность датчика Холла.

Код ошибки 607 — Ошибка пневмореле

Пневмореле включено до старта вентилятора.

Код ошибки 6Р1 — Ошибка пневмореле

Задержка срабатывания пневмореле.

Температурные зоны

Требуется следить и за температурными зонами. Если табло показывает ошибки с кодами 701-707, то это наверняка перегрев или неисправность датчика температур на одном из контуров.

Код ошибки 701 — Ошибка датчика температур на подаче (зона 2)

Короткое замыкание или обрыв в электрической цепи температурного датчика подающей линии (зона 2).

Код ошибки 702 — Ошибка датчика температур на обратке (зона 2)

КЗ или обрыв в электрической цепи температурного датчика обратной линии (зона 2).

Код ошибки 703 — Ошибка датчика температур на подаче (зона 3)

КЗ или разомкнут температурный датчик подающей линии (зона 3).

Код ошибки 704 — Ошибка датчика температур на обратке (зона 3)

КЗ или разомкнут температурный датчик обратной линии (зоны 3).

Код ошибки 705 — Ошибка датчика температур гидрострелки

Короткое замыкание или обрыв в электрической цепи температурного датчика гидрострелки.

Код ошибки 706 — Ошибка с перегревом в зоне 2

Перегрев в температурной зоне 2.

Код ошибки 707 — Ошибка с перегревом в зоне 3

Перегрев в температурной зоне 3.

Коды ошибок газовых колонок Ariston Marco Polo

Данный список собрал коды неисправностей конкретно для газовых колонок Ariston Marco Polo.

Код ошибки E1 — Ошибка розжига

Розжиг не произошёл.

Код ошибки E2 — Ошибка пламени

Срыв пламени / блокировка дымовой трубы.

Код ошибки E3 — Ошибка теплоносителя

Перегрев воды / нагрев без воды.

Код ошибки E4 — Ошибка температурного датчика

Выход из строя датчика температуры.

Код ошибки E5 — Скорое отключение

Отключение через 30 мин.

Код ошибки E6 — Ошибка пламени

Пламя отсутствует.

Код ошибки E7 — Ошибка вентилятора

Выход из строя вентилятора, скорость вращения вне допустимого диапазона.

Код ошибки E8 — Ошибка связи

Сбой связи.

Код ошибки E9 — Ошибка основной платы

Неисправна основная плата.

Коды ошибок газовых колонок Arison FAST EVO

Список возможных неисправностей конкретно для колонки от газа Аристон FAST EVO не большой.

Ошибка — 1 вспышка. Неверная установка микровыключателей

Неправильно установлены микровыключатели. Решение: правильно установите микровыключатели.

Ошибка — 2 вспышки. Неисправность температурного датчика ГВС

Неисправен датчик температуры горячего водоснабжения. Решение:

1. Проверьте кабель датчика.
2. Проверьте давление воды (слишком низкое).

Ошибка — 3 вспышки. Отсутствие пламени

Нет пламени при розжиге. Решение: проверьте газовый кран.

Коды ошибок газовых настенных котлов Ariston BS II

На панели котла BSII в случае Аварийной блокировки или Аварийного отключения
загорается соответствующая комбинация индикаторов.

Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 90

Блокировка из-за перегрева.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 40 и 50

Оповещение на недостаточные водой под давлением.

Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 40 и 50

Блокировка из-за недостаточного давления воды.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 60 и 70

Короткое замыкание или обрыв цепи датчика температуры в подающей линии контура отопления.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 70 и 80

Короткое замыкание или обрыв цепи датчика температуры в обратной линии контура отопления.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 70

Сбой связи между схемой колонки и схемой интерфейса пользователя.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 80

Сбой ЭСППЗУ.

Ошибка — не мигает красный СИД блокировки работы колонки и СИД температуры 80

Неисправность электронной схемы.

Ошибка — не мигает красный СИД блокировки работы колонки

Блокировка из-за отсутствия автоматического зажигания горелки.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 50, 60, 70

Обнаружено пламя при закрытом газовом клапане.

Ошибка — мигает желтый СИД аномалий в системе дымоудаления и СИД температуры 60, 70, 80

Отрыв пламени.

Ошибка — не мигает желтый СИД аномалий в системе дымоудаления

Сбой реле давления дыма.

Расшифровка кодов неисправностей и Руководство по ремонту

Выход из строя узлов системы отопления обычно происходит в самый неподходящий момент. На первый взгляд, газовый котел – это очень сложное устройство, которое может отремонтировать только обученный мастер газовой службы с опытом, знаниями и аккредитацией производителя.

Однако, чтобы быстро выявить причины, не обязательно учиться на газовщика. При возникновении ошибки газового котла Аристон система распознает проблему и выведет на экран код неисправности. В большинстве случаев найти неисправность и отрегулировать подогрев можно самостоятельно.

Мы поговорим о том, как вовремя обнаружить назревание или возникновение поломки. В представляемой нами статье вы найдете расшифровку кодов и советы по исправлению ситуации. Наши рекомендации пригодятся тем, кто решил отремонтировать технику своими руками.

Содержание статьи:

• Проблемы контура отопления (ошибка 1**)
• Отказы ГВС (ошибка 2**)
• Отказы в электронике (ошибка 3**)
• Связь с периферийными устройствами (ошибки) 4**)
• Контроль пламени и розжига (ошибки 5**)
• Забор воздуха и удаление дымовых газов (ошибки 6**)
• Проблемы с многозонным контролем (ошибки 7**)
• Выводы и полезное видео по теме

Проблемы контура отопления (ошибка 1**)

Для котлов с логотипом Аристон все коды ошибок сгруппированы по узлам. Для каждого случая можно определить наиболее вероятные причины проблемы и способы ее решения. Стоит сразу отметить, что не все неисправности можно устранить своими руками.

Контур отопления является составной частью системы отопления. Газовый котел реагирует на поведение и предоставляет пользователю информацию о возникающих проблемах. Их решение может быть связано как с котлом, так и с элементами схемы.

В случае неисправности на LCD экранах современных газовых котлов отображается код ошибки. Это гораздо удобнее, чем считать количество вспышек светодиодных лампочек, как на старых моделях.

Ошибка №101. Возникает при перегреве и закипании теплоносителя в первичном теплообменнике при превышении температуры на датчике NTC1 102°С.

Эта проблема возникает в следующих случаях:

• Чрезмерное максимальное давление в газовом клапане, что приводит к сильному нагреву. Вам необходимо настроить этот параметр.
• Низкий расход. Проблема может быть вызвана засорением фильтра, образованием сужений из накипи или поломкой встроенного циркуляционного насоса. Вам нужно проверить и исправить эти проблемы.
• Отказ датчика температуры. В этом случае требуется замена.

Ошибка №102. Датчик давления вне допустимого диапазона. Это может быть вызвано проблемой с давлением в контуре, а также поломкой самого датчика.

Последняя ситуация обычно возникает в результате проблем с проводкой — короткого замыкания или обрыва цепи. Нужно прозвонить провод от устройства к центральной плате.

Можно прозвонить сам датчик обычным тестером. Сопротивление должно быть минимальным – 1-2 Ом. Если он полностью отсутствует, то датчик однозначно придется менять

Ошибки №№ 103-107 возникают при экстремальных температурах охлаждающей жидкости. Реакция системы происходит при анализе температуры в двух местах — на подаче воды в контур и в точке обратки:

• № 103. 3 раза в течение 4 минут скорость повышения температуры подачи превышает 7°С/с.
• № 104. Один из показателей увеличился более чем на 20°С в секунду.
• № 105. Теплоноситель в контур горячее обратки на 55°С. Проблема устранена 3 раза за 4 минуты.
• № 106. Температура обратки превышает температуру подачи на 10°С. Фиксируется 3 раза в течение 4 минут.
• № 107. Температура обратки превышает температуру в подаче на 30°С. Фиксируется один раз.

Учитывая, что датчик температуры имеет элементарную конструкцию и ломаться там по сути нечему, осталось выявить и устранить проблему с недостаточным движением теплоносителя.

Это может быть вызвано следующими причинами:

• Воздушность теплообменника или отопительного контура. Возможно, вам придется проверять всю дорогу на наличие пробок.
• Фильтр забит. Эту деталь необходимо очистить или заменить.
• Неисправность насоса. Замените или отремонтируйте устройство.

Номер ошибки 108 , отображаемый реле минимального давления. Она может быть вызвана теми же причинами, которые характерны для ошибок №№ 103-107. Помимо них возможно повреждение датчика или проводки к нему, а также разгерметизация контура и частичная утечка воды.

В случае утечки давление в системе упадет. Газовый котел остановится сам, что отличает его от твердотопливного аналога или обычной плиты

Ошибка №109 возникает при проблеме с давлением более 3 бар. Это может произойти, если клапан подпитки закрыт не полностью. Для дальнейшей работы необходимо слить часть воды, чтобы снизить давление в контуре.

Ошибка №110. Отказ или банальный износ датчика температуры. В первую очередь нужно проверить контакты и целостность провода. Если они в порядке, придется заменить сам датчик.

Ошибка №111 возникает, когда давление в контуре ниже допустимого. Заводская настройка этого параметра для котлов Аристон составляет 0,4 Бар. Возможно повреждение датчика или утечка воды из контура.

Ошибка №112. Проблема с датчиком температуры на возврате из контура. Необходимо проверить его контакты или заменить датчик.

Ошибка №114. Проблема с датчиком уличной температуры. Необходимо проверить его контакты или заменить датчик.

Ошибка №116. Срабатывание (открытие) термостата безопасного функционирования. Вам нужно замкнуть перемычку ТА2 на основной плате. Если срабатывание повторяется, то в системе теплого пола есть проблемы. Обычно это наличие воздушной пробки.

Ошибка №117. На некоторых старых моделях есть контроль разницы температурных значений на входе и выходе через 8 секунд после начала работы. Котел остановится, если отопление не начнется. Возможные проблемы и пути решения те же, что и для ошибок №№ 103-107.

Забитый фильтр для воды вызывает проблемы с циркуляцией воды. Это приводит к отключению котла, а также плохо влияет на насос.

Иногда на индикаторе горят коды 1P1 — 1P4. Это не ошибки, а предупреждения, сигнализирующие о внезапном резком скачке температуры. Такие эффекты иногда возникают из-за гидродинамических процессов, характерных для течения горячей жидкости в узком потоке. Не стоит обращать на них внимание.

Перебои с горячей водой (ошибка 2**)

Такие виды неисправностей встречаются у двухконтурных газовых котлов Аристон. Для горячего водоснабжения система безопасности автономная, что позволяет быстро выявить проблему.

Многие модели котлов Аристон поддерживают возможность подключения солнечной системы в качестве альтернативного источника энергии для горячего водоснабжения. Поэтому некоторые ошибки и предупреждения серии «2**» связаны с работой солнечных батарей.

Ошибка №201. Проблема с питанием датчика температуры — обрыв или короткое замыкание. Необходимо устранить обрыв проводки.

Ошибки №202-205 связанные с работой датчиков. Когда с них перестает поступать сигнал или он ведет себя непредсказуемо (резкие скачки данных), срабатывают такие ошибки:

• № 202. Проблема с датчиком или гелиосистемами.
• № 203. Проблема с датчиком температуры NTC.
• № 204-205. Проблема с датчиком температуры, регистрирующим рабочие значения солнечного коллектора.

Для решения задач №202-205 необходимо проверить плотность контакта. Если это не так, то вам придется заменить неисправный датчик.

Ошибка №206. Проблема с датчиком температуры холодной воды в . Решение такое же, как и для ошибок №№ 204-205.

Датчик температуры легче заменить, чем чистить. Стоят они недорого, но найти их несложно, т.к. в котлы устанавливаются детали со стандартными параметрами

Ошибка №207. Перегрев термостата солнечного коллектора. Это может быть вызвано тем, что солнечная энергия не используется для нагрева воды. Затем коллектор необходимо отсоединить. Также данная неисправность может возникнуть при поломке термостата. В этом случае его потребуется заменить.

Ошибка (предупреждение) № 208. Недостаточный нагрев в контуре гелиоколлектора. Существует риск замерзания охлаждающей жидкости. Включается при активации функции защиты от замерзания. Часть энергии от газа пойдет на нагрев коллектора.

Ошибка (предупреждение) №209. Перегрев воды в подключенном к котлу котле. Возможна проблема с термостатом или его контактами.

Сбои в электронике (ошибка 3**)

Такое сложное современное оборудование, как газовые котлы, оснащено электроникой для автоматического срабатывания и реагирования на различные ситуации. Платы управления могут выйти из строя в результате старения, перепадов напряжения, повышенной влажности или механических повреждений.

Ошибка № 301. Проблемы с платой EEPROM (энергонезависимой памяти) дисплея. При появлении такого сообщения необходимо проверить правильность установки ключа EEPROM на материнской плате. Это должно быть сделано, как описано в руководстве пользователя для соответствующей модели.

Если ключ работает правильно, то нужно проверить контакты шлейфа от материнки к плате дисплея. Также может быть проблема с самим ЖК-экраном. Тогда его придется заменить.

Дисплей подключен к плате через шлейф. Если котел работает, а экран гаснет, то в первую очередь нужно проверить качество соединения. Естественно при полностью отключенном питании

Ошибка № 302 — частный случай предыдущей проблемы. Обе платы проходят тест, но связь между ними нестабильна. Обычно проблема заключается в изломе сердечников шлейфа, которые придется заменить. Если все в порядке, значит, неисправна одна из их плат. Их можно снять и отнести в сервисный центр.

Ошибка № 303. Неисправна главная плата. Перезагрузка обычно не помогает, но иногда достаточно выключить котел из сети, подождать и снова включить (это первый признак старения конденсаторов). Если такая проблема станет регулярной, то плату придется менять.

Ошибка № 304. Более 5 перезагрузок за последние 15 минут. Говорит о частоте возникающих проблем. Необходимо выключить котел, подождать некоторое время и снова включить. Некоторое время следует наблюдать за ним, чтобы определить тип предупреждений, если они появятся снова.

Ошибка №305. Сбой в программе. Необходимо дать котлу постоять некоторое время. Если проблема не устранена, придется перепрошивать плату. Делать это нужно в сервисном центре.

Ошибка №306. Проблема с ключом EEPROM. Необходимо перезапустить котел. Если ошибка повторится, придется менять плату.

Ошибка №307. Проблема с датчиком Холла. Либо сам датчик неисправен, либо проблема на материнской плате.

Ошибка №308. Неправильно установлен тип камеры сгорания. В меню необходимо проверить установленный тип камеры сгорания. Если проблема не устранена, то может быть установлен неверный ключ EEPROM или неисправна материнская плата.

Любые электронные платы можно попробовать починить в мастерских по ремонту компьютеров. Особенно, если проблема вызвана потерей контакта или старением конденсаторов

Ошибка №309. Регистрация пламени после блокировки газового клапана. Помимо неисправности материнской платы (ее придется заменить), может быть проблема в блоке розжига – неплотное закрытие газового клапана или неисправность электрода ионизации. Если проблема в электроде, то можно попробовать его просто просушить.

Связь с периферийными устройствами (ошибки 4**)

Гейзеры Аристон отображают коды ошибок для штатной периферии. Это для объяснения реакции. по аварийной ситуации. В этом случае потребитель сможет попытаться самостоятельно устранить поломку или конфликт техники.

Ошибка № 401. Проблема связи между шиной и устройством передачи данных. Она может быть вызвана как неисправностью самого устройства, так и повреждением шины. Ремонт возможен только в сервисном центре.

Ошибка №402. Неисправен модем GRRS/GSM. Нужно проверить его подключение или заменить устройство.

Ошибка №403. Проблема с SIM-картой. Нарушился контакт или повреждена сама карта.

Ошибка №404. Сбой передачи данных между модемом и материнской платой. В первую очередь нужно проверить контакты. Если они плотно соединены, то неисправен модем.

Модуль управления газовым котлом GSM позволяет дистанционно управлять режимами отопления здания. Однако кроме очевидных плюсов есть и минус — это еще один узел, который может сломаться

Ошибка № 405-406. Проблема с шиной данных (интерфейсом). Как правило, виной тому неплотные контакты. Реже требуется замена самой шины.

Ошибка №407. Прерывание сигнала с датчика комнатной температуры. Необходимо проверить соединение (провод и контакты). Если они в хорошем состоянии, то нужно заменить сам датчик.

Контроль пламени и воспламенения (ошибки 5**)

Проблемы могут возникнуть как в открытых, так и в закрытых камерах сгорания. Хотя надо признать, что видов неисправностей немного по сравнению с другими узлами газового котла.

Ошибка № 501. Нет пламени при розжиге.

Такая ситуация может произойти по многим причинам:

• Нет газа. Необходимо проверить кран подачи. Он должен быть открыт.
• Система не включится, если напряжение между нейтралью и заземляющим проводником больше 10 В. Необходимо устранить утечку тока.
• Электрод ионизации вышел из строя. Прежде чем менять его, нужно проверить качество соединения с материнской платой.
• Потеряна мощность плавного зажигания. Необходимо отрегулировать этот параметр согласно инструкции к конкретной модели.
• Неисправность главной платы управления.

Ошибка №502. Регистрация пламени до срабатывания газового клапана. Часто это происходит при отсутствии контура заземления. Если оно выполнено по стандарту, то нужно произвести те же действия, что и с ошибкой №309.

Если в доме не было заземления, то для газового котла его придется сделать. И по всем правилам, иначе защитные механизмы заблокируют начало нагрева

Ошибка № 504. Отсутствие пламени на горелке, если оно происходит не менее 10 раз за один цикл. Необходимо проверить давление газа, выброс продуктов сгорания и газовый клапан.

Забор воздуха и отвод дымовых газов (ошибки 6**)

Система подачи воздуха и отвода дымовых газов, образующихся при работе газового котла, может быть естественной и принудительной. Поэтому для разных устройств некоторые ошибки возникнуть не могут. Но мы рассмотрим их все.

Ошибка №601. Срабатывание термостата тяги происходит при обрыве контакта или внутренней поломке термостата дыма. Также возможно засорение выхлопной системы.

Ошибка №602. То же, только для камер сгорания типа VMC.

Ошибка №604. Неисправен датчик Холла (требует замены) или низкая скорость вращения вентилятора (его тоже нужно почистить или заменить).

Ошибка №607. Контакты управляющего пневмореле были замкнуты до включения вентилятора. Эта часть подтверждает достаточную величину тяги перед зажиганием. Для устранения раннего замыкания нужно аккуратно снять воздушный выключатель и продуть его трубки, удалив грязь или конденсат. Если это не поможет, то деталь придется заменить.

Пневморель соединяется с вытяжной камерой силиконовой трубкой. Иногда имеется сборник конденсата. Если проблема с прессостатом, то сначала нужно проверить целостность трубки

Ошибка №610. Размыкаются контакты термопредохранителя. Эту деталь необходимо заменить.

Ошибка №612. То же, что ошибка №604, но на ранних моделях Аристон.

Проблемы с многозонным управлением (ошибки 7**)

Котлы марки Аристон позволяют разделить дом на зоны, каждая из которых будет иметь свой режим отопления. При возникновении проблемы с одним из участков система точно определяет неисправность, поэтому ремонт конкретного контура может быть осуществлен без вмешательства в работу остальных нормально работающих фрагментов тепловой сети.

Ошибка № 70Х. Проблема с датчиком температуры подачи в зоне X. Проверьте контакты датчика или замените эту деталь.

Ошибка № 71X. То же самое, только с датчиком на обратке.

Ошибка № 72X. Зафиксирован перегрев в зоне X. В первую очередь нужно проверить работу термостата, отвечающего за этот участок. Это может быть просто сломанный контакт или сломанный узел. Если работает корректно, то нужно менять настройки.

Номер ошибки 750. Ошибка гидравлического контура. Должен быть установлен правильный тип подключенного гидравлического модуля (параметр меню 720). Если ошибки нет, то проблема в настройках самой схемы.

Выводы и полезное видео по теме

Периодическое обслуживание газового котла позволяет предотвратить многие проблемы. Как это сделать на примере серии BS II:

Замена ряда деталей на котле Аристон — насос, клапан подпитки, трехходовой клапан.

Как чистить фильтры и проходы:

Наличие сигнала ошибки современного газового котла предоставляет пользователю возможность разобраться с проблемой возникновения проблемы. Далее необходимо самостоятельно проанализировать методы устранения неполадок.

Иногда для восстановления работы газового котла Аристон достаточно самостоятельно зачистить контакты, отрегулировать мощность подачи газа или перезапустить устройство. Однако все поломки, связанные с нарушениями в работе электроники и системы подачи газа в камеру сгорания, следует доверить представителям газовой организации.

Котел также реагирует на поломки периферийного оборудования или проблемы с отопительным контуром. В этом случае нет смысла вызывать мастера по ремонту котлов.

Хотите поделиться собственным опытом диагностики и ремонта газового котла Аристон? У вас есть полезная информация по теме? Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, выкладывайте фотографии.
