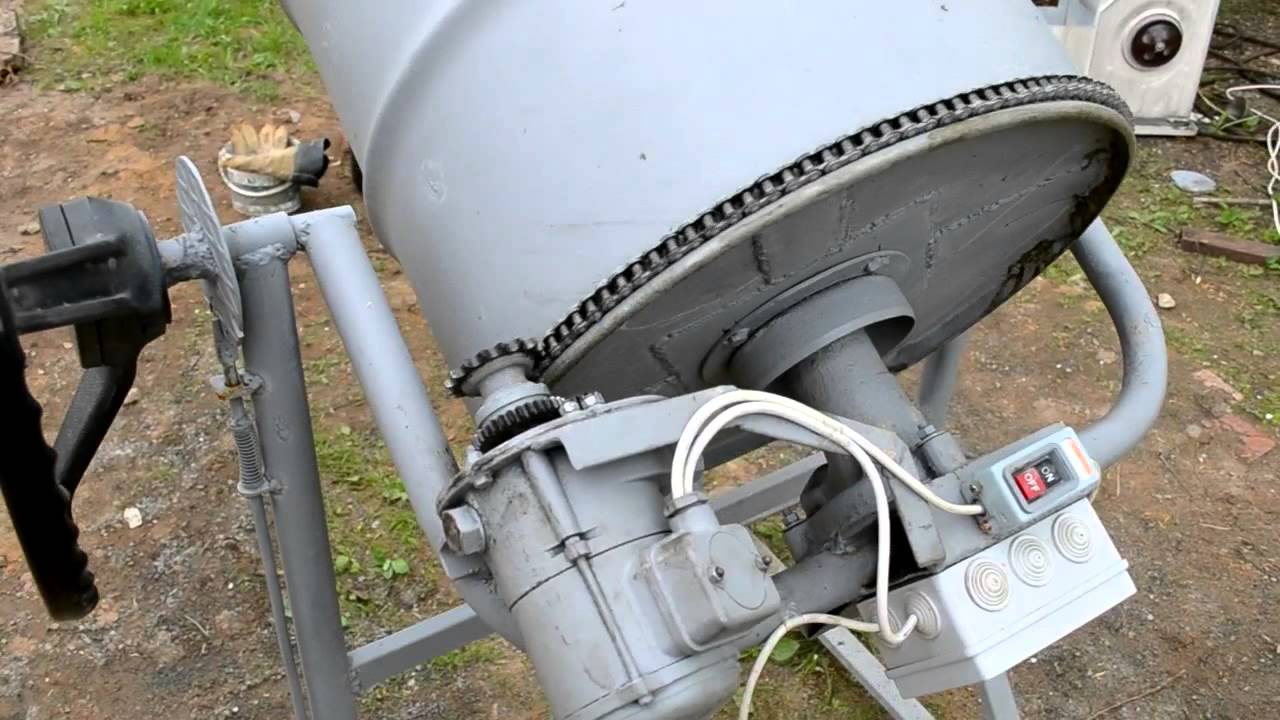

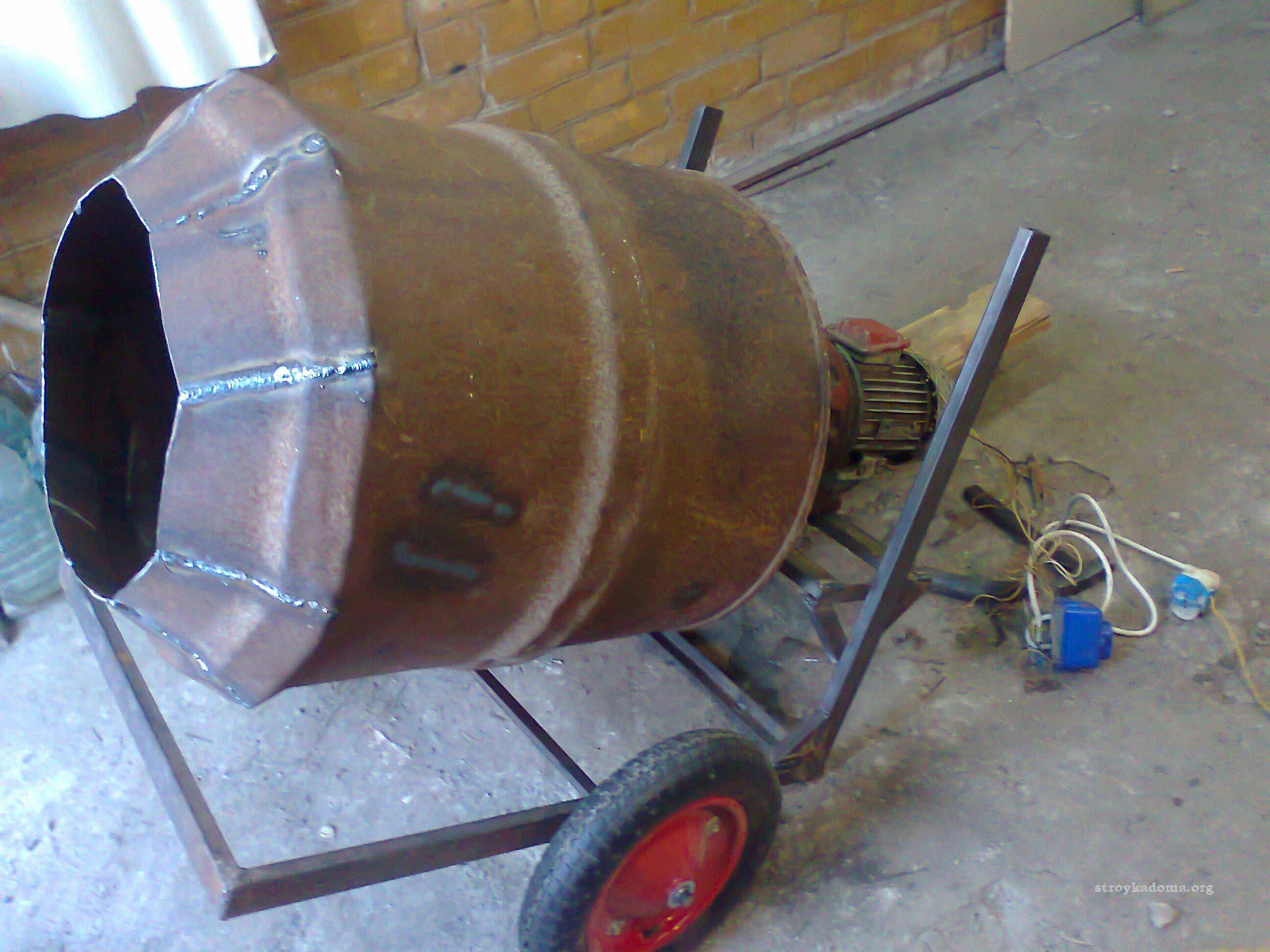

Бетономешалка своими руками из стиральной машины

Не бывает такого дня, чтобы в частном доме не было чем заняться. Возле собственного жилища всегда есть много работы, она может затрагивать прокладку каких-либо коммуникаций, а также задачи с использованием бетона. Замешать большой объем лопатой довольно проблематично. А если не обеспечить требуемое количество в короткий срок для некоторых объектов, то результат не достигнет своей цели. Покупать заводскую бетономешалку не всегда выгодно по средствам, но и не все модели обладают требуемыми характеристиками. Чтобы решить вопрос, используя то, что есть под рукой, может быть изготовлена бетономешалка из стиральной машины, которая уже давно не используется.

Есть ли выгода

Это логичный и закономерный вопрос в отношении самодельных бетономешалок для раствора. Кто-то предпочитает обходиться инструментами, которые изначально не предназначены для приготовления бетона. Например, некоторым мастерам полюбилась дрель. Это действительно хороший инструмент для сверления отверстий в различных материалах. Но он точно не подходит для бетона. Дело в том, что материал довольно вязкий, поэтому спалить двигатель ничего не стоит. Специализированные миксеры никогда не рассчитывались на смеси с включением гравия. Они отлично справляются с клеями, которые применяются для шпаклевки или штукатурки.

На самом деле выгода от самостоятельной сборки бетономешалки для раствора очень высока. Вот только несколько моментов, которые свидетельствуют об этом:

  • затраты могут оказаться минимальными, а то и нулевыми;
  • нет сложной схемотехники, которая требует специалиста для ремонта;
  • доступность запчастей;
  • легко разработать индивидуальный проект и схему;
  • разборную конструкцию легче хранить.

Как видно, преимуществ у бетономешалки для раствора собственной сборки масса. Не стоит ставить перед собой задачу по реализации проекта в том случае, если вы не любите работать своими руками или ожидаете быстрого результата. Такая бетономешалка потребует железного терпения и много свободного времени. Некоторые узлы придется переделывать или подгонять по ходу сборки.

Требуемые компоненты

У многих на чердаке или в кладовке есть старые стиральные машины цилиндрической формы. Если ее нет лично у вас, то найдутся соседи, которые будут готовы продать ее за копейки, т. к. в моде современные автоматические, которые получили широкое распространение. Кроме самой стиральной машинки, для бетономешалки понадобятся:

  • обрезки трубы в 1″ или металлический уголок с размером от 30×30 мм;
  • рулетка;
  • мелок для разметки;
  • сварочный аппарат;
  • подшипники;

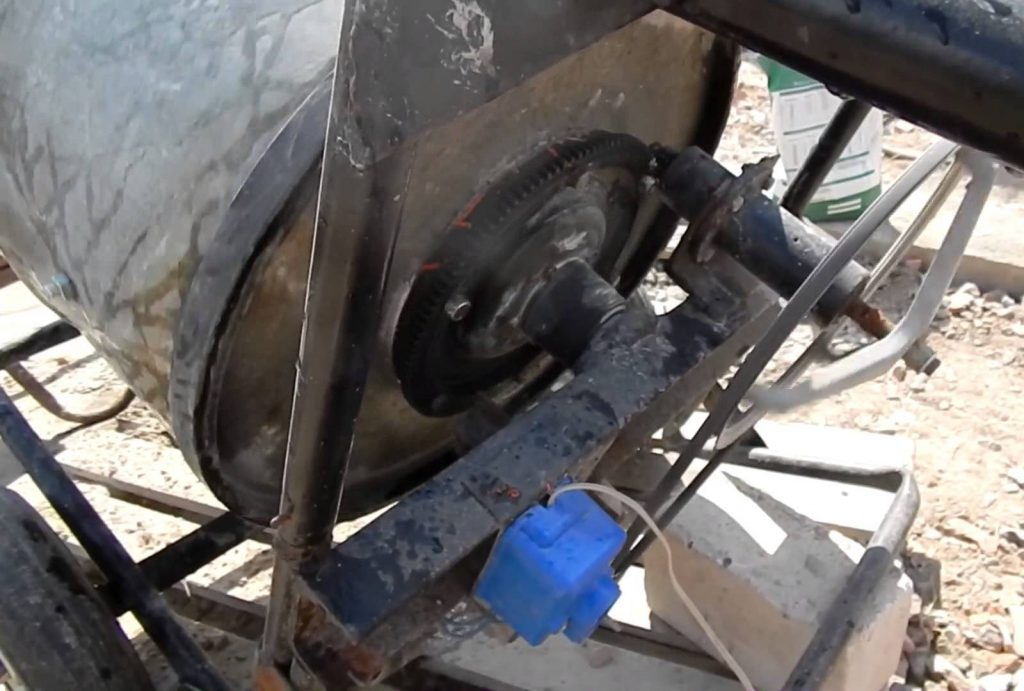

  • шестерня бендекса и маховика;
  • болгарка;
  • дрель;
  • колеса от тачки или маленького велосипеда.

Для каждого отдельного проекта бетономешалки для раствора, который будет выполняться своими руками по приведенным схемам из стиральной машины могут понадобиться специфические компоненты. О них обязательно будет упомянуто отдельно. В большинстве бетономешалок для раствора, который есть в продаже и которые собираются самостоятельно используется миксерно-гравитационный тип перемешивания. Он подразумевает наличие лопастей в емкости бетономешалки, которые способствуют лучшему проникновению различных компонентов при опрокидывании.

В более дорогих промышленных вариантах бетономешалок задействуются вибрационные волны. Этот вид бетономешалок для раствора считается наиболее эффективным, т. к. раствор получается упругим и однородным. Но не все производители используют его из-за высокой энергозатратности. Самыми простыми и дешевыми в изготовлении считаются гравитационные бетономешалки для раствора. Они часто представляют собой цилиндр, который вращается вертикальной вокруг своей оси. Раствор смешивается под собственным весом без помощи каких-либо дополнительных приспособлений. Пример работы такой бетономешалки можно посмотреть в видео.

Варианты сборки

Не всегда удается найти подходящий двигатель или редуктор для изготовления приводной бетономешалки из стиральной машины. Может быть, она не требуется в силу небольших объемов производства или отсутствия электричества на строительной площадке. Именно для таких ситуаций можно собрат небольшую бетономешалку для приготовления смеси, которую смогут раскручивать один или два человека. При наличии хорошего двигателя от стиральной машины можно изготовить бетономешалку для раствора с расположением барабана:

  • вертикально;
  • горизонтально.

Вертикальный вариант бетономешалки для раствора подразумевает устойчивое зафиксированное положение барабана. Вращаются в такой бетономешалке для приготовления раствора только лопасти, которые находятся внутри. Такой тип приготовления раствора называется принудительным. В горизонтальном способе расположения барабана бетономешалки есть свои преимущества. Он вращается и имеет наклонную конструкцию, поэтому выгрузка раствора происходит в несколько касаний. Также в зависимости от выбора угла наклона при приготовлении раствора можно увеличить или уменьшить общий объем.

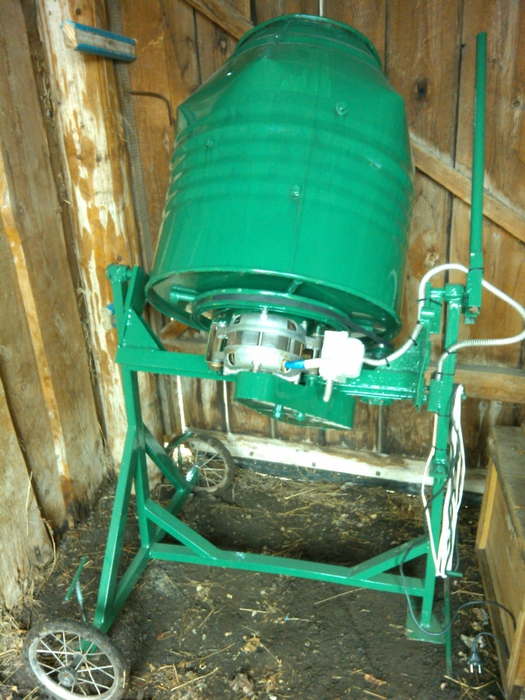

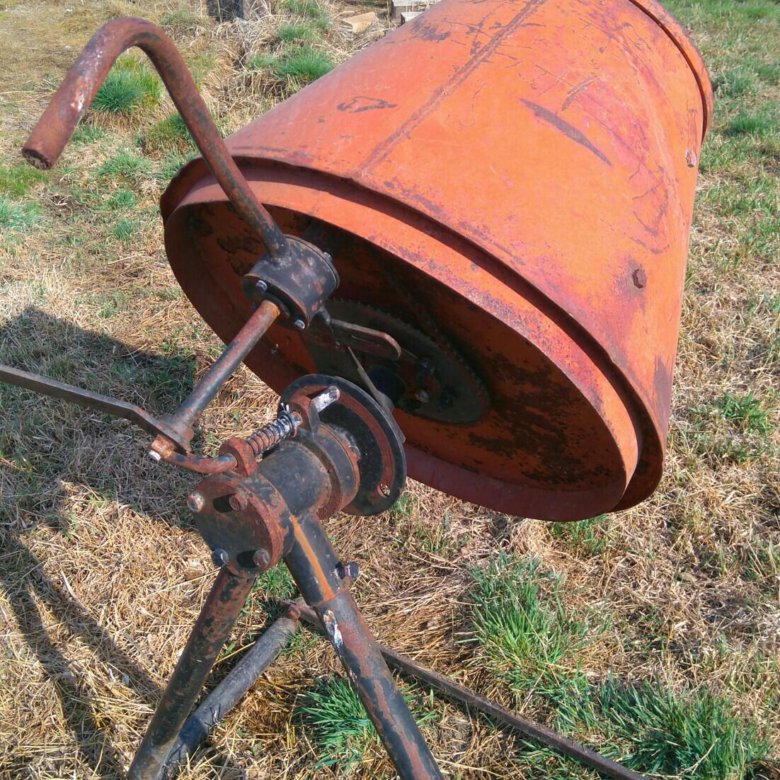

Ручная бетономешалка из стиральной машинки

Во время вращения барабана бетономешалки при приготовлении смеси важной задачей является добиться устойчивости. Диссонанс могут вносить сами составляющие раствора, которые постоянно смещают центр тяжести при перекидывании. Именно поэтому необходимо позаботиться о качественном основании или каркасе для бетономешалки из стиральной машины. Самой устойчивой геометрической фигурой является треугольник. Именно он может выдерживать значительные нагрузки и сохранять свое положение неизменным. Несколько треугольников будут положены в основание бетоносмесителя для раствора.

Преимуществом бетономешалки для раствора, которая собирается самостоятельно из стиральной машины является индивидуальный подбор высоты. Вы можете создать проект бетономешалки, который будет лучше всего подходить под ваш рост и не придется сильно перенапрягаться. Поэтому стоит взять рулетку и примерно прикинуть, на какой высоте примерно должна находиться нижняя точка бочки от стиральной машины. Для среднестатистического человека с ростом в 180 см этот показатель будет находиться в пределах от 50 до 80 см. Именно такой и должны быть боковые стороны треугольника. Отрезается четыре одинаковых заготовки. Основание треугольника для устойчивости должно быть 60 см. Таких отрезка понадобится 2. Из подготовленного уголка или трубы с помощью сварочного аппарата собираются два треугольника.

Теперь их необходимо закрепить между собой, чтобы получилась монолитная конструкция. Расстояние между ними будет зависеть от того, какой диаметр барабана стиральной машинки. Если он составляет 60 см, тогда с каждой стороны потребуется сделать зазор 5 см. То есть треугольники необходимо разместить на удаленности в 70 см друг от друга. Попарно к нижним углам привариваются два отрезка по 70 см. Ниже верхнего угла на 10 см делается две небольших перемычки в каждом треугольнике. К ним привариваются два патрубка. В них устанавливается ось, которая будет служить для опрокидывания бака стиральной машинки. Дополнительно изготавливается прямоугольник со сторонами 68×60 см. Он закрепляется на ось.

В свободном положении прямоугольник располагается под наклоном. К его верхней части приваривается два колесика от тачки для перевозки ящиков. Они будут удерживать бочку стиральной машины спереди. В его нижней части размещается еще один треугольник. Он будет выполнять роль опоры, а в верхней его точке будет закрепляться ось для бака бетономешалки, на которой он будет вращаться. Для этого на вершину приваривается патрубок, в него вставляются два подшипника. В подшипники закрепляется ось, которая подсоединяется к баку.

Узел примыкания бака стиральной машины реализован таким образом. Отрезок арматуры, который вставляется в подшипники приваривается к кругу из листового материала. Получается образный металлический зонтик. В круглой детали по периметру сверлятся отверстия под болты через каждые 15 мм. Через эти отверстия и осуществляется крепление к баку стиральной машины. Чтобы через щели не вытекала вода, потребуется изготовить резиновые прокладки. После того как все собрано, с другой стороны подшипников к оси приваривается рукоятка. Также на нее навариваются фиксаторы, которые не дадут сместиться оси. Пример такой конструкции можно увидеть на фото.

К двум углам снизу закрепляются колеса, которые облегчат транспортировку бетономешалки для раствора по рабочей площадке. Дополнительно стоит смонтировать щеколду, которая будет удерживать бак стиральной машины в вертикальном положении. Внутри бочки для бетономешалки закрепляются лопасти, которые будут способствовать качественному перемешиванию раствора. Придется немного напрягать руки при вращении рукоятки и барабана бетономешалки, но, если все хорошо сбалансировано, тогда особых проблем не возникнет, а результат порадует.

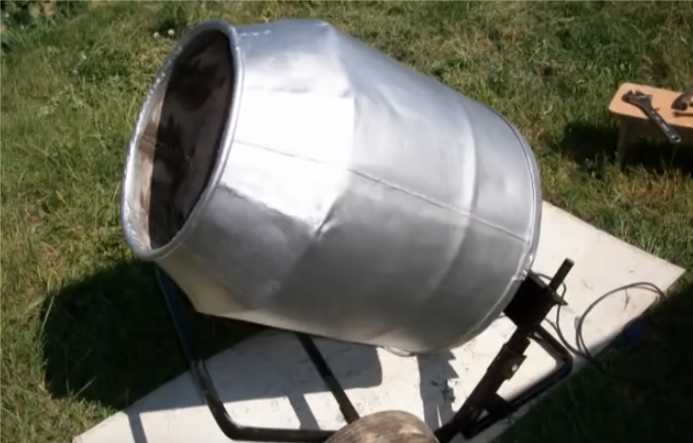

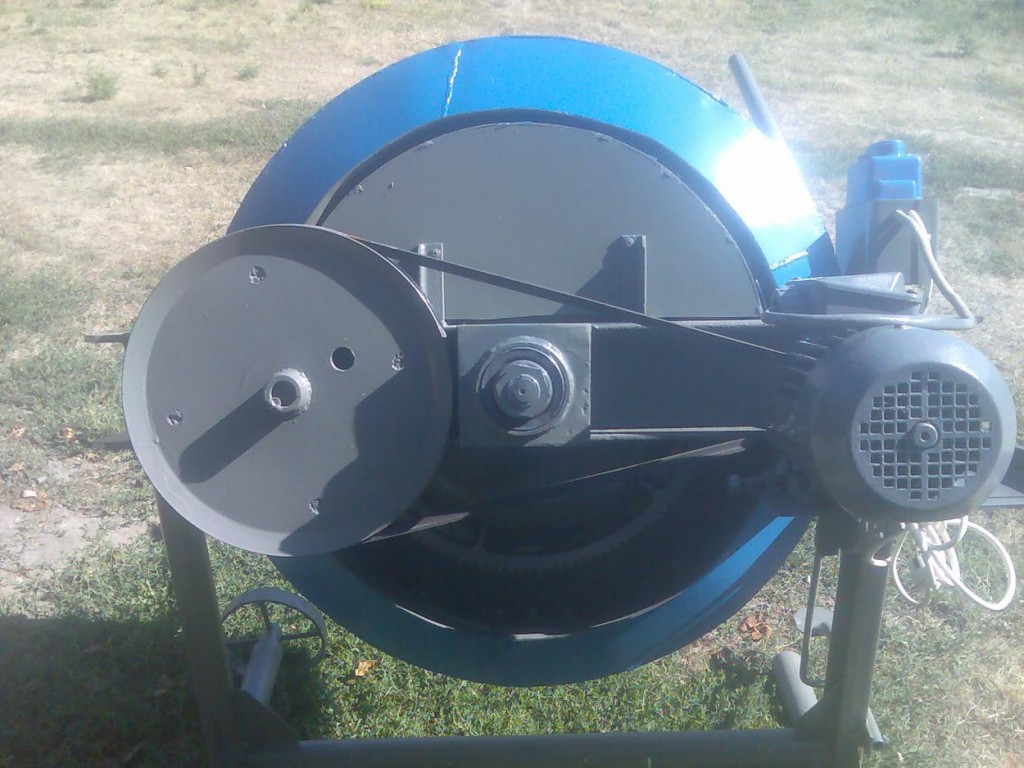

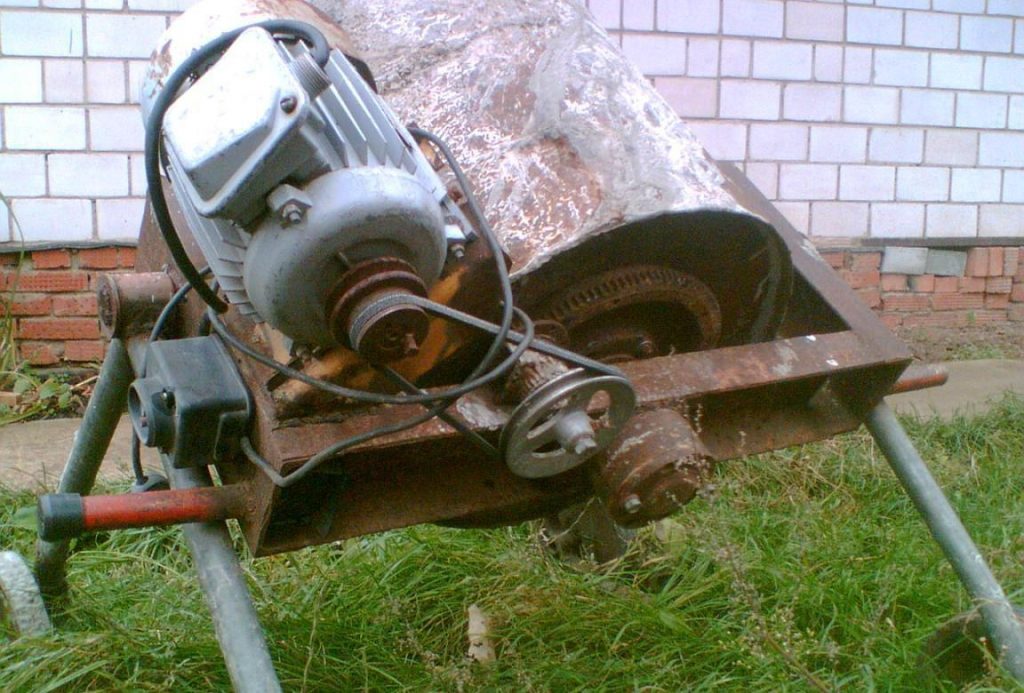

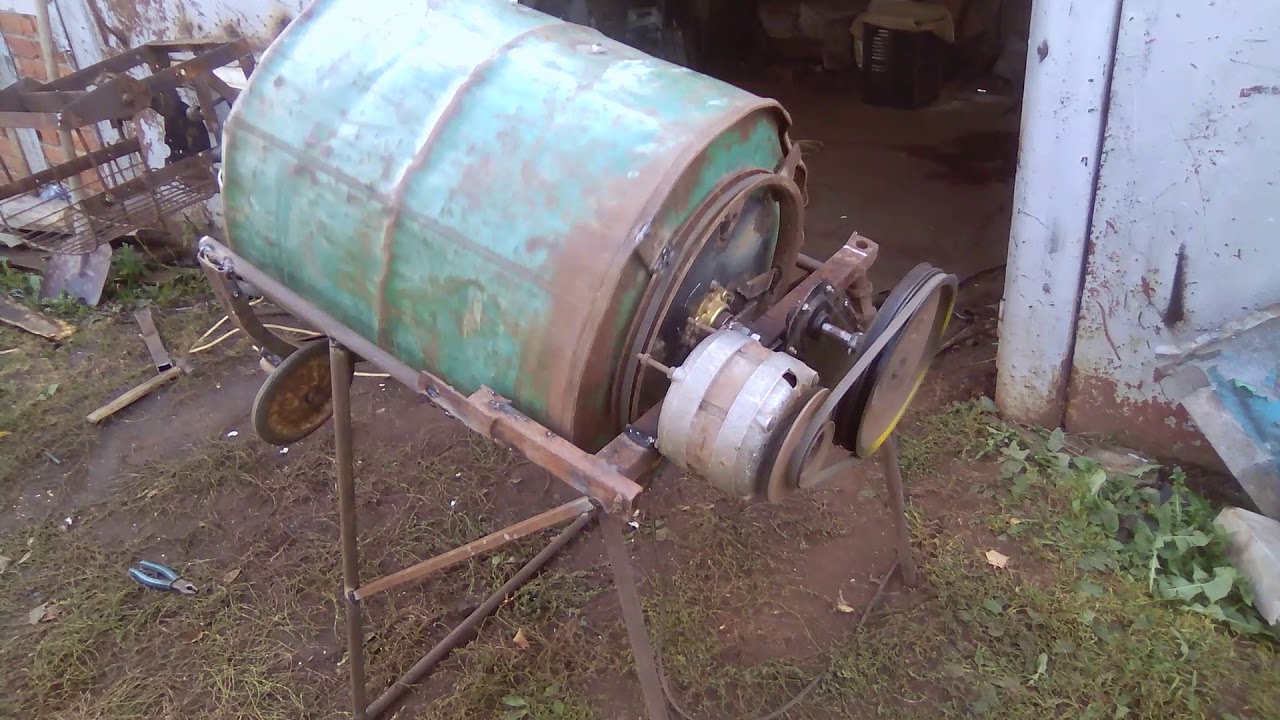

Горизонтальная бетономешалка

Бетономешалка для раствора с горизонтальным расположением имеет много общего с ручным вариантом. Каркас для нее изготавливается таким же образом. Единственным отличием такой бетономешалки для раствора будет наличие электрического узла с двигателем. Чтобы реализовать его, можно использовать несколько возможных способов. Один из них заключается в использовании шестерни бендекса, маховика и двух шкивов различного размера. Последние можно использовать те, что были в стиральной машине.

Вместо металлического зонтика, который использовался для предыдущего варианта бетономешалки, необходимо металлический стержень закрепить к большой шестерне от маховика. Маленькая шестерня от бендекса закрепляется на металлический шток. На небольшом расстоянии от маховика на планку, на которой закреплена бочка от стиральной машины, приваривается патрубок, в который вставляются подшипники. В подшипник вставляется шток с малой шестеренкой. С другой стороны он должен выступать достаточно, чтобы на него можно было смонтировать шкив с большим диаметром от стиральной машины. Мотор от стиральной машины фиксируется в таком положении, чтобы ремень, который будет находиться на малом шкиве и большом шкиве передвигался без перекосов.

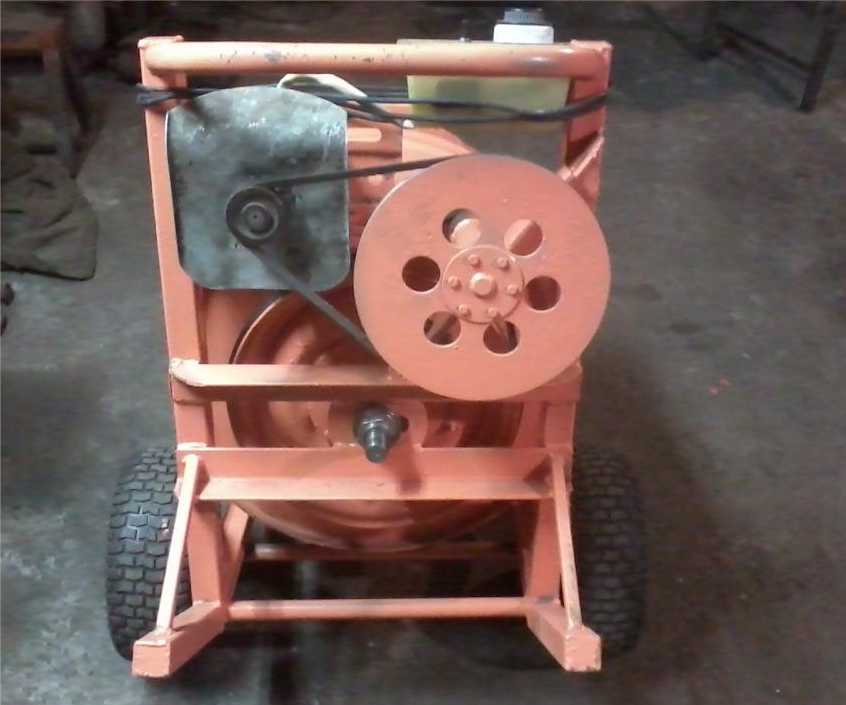

Ремень устанавливается на свое место. Производится подключение электрической части бетономешалки для раствора. Для запуска бетономешалки можно использовать выключатель-пускатель или применить таймер, который был в стиральной машине, если он в рабочем состоянии. При таком способе сборки получится примерно 100 оборотов барабана в минуту, чего вполне достаточно. Верхнюю часть барабана от стиральной машины можно немного сузить, чтобы раствор из него не высыпался в процессе вращения. Для этого можно наварить небольшую горловину или сделать треугольные прорези, согнуть получившиеся лепестки и проварить швы.

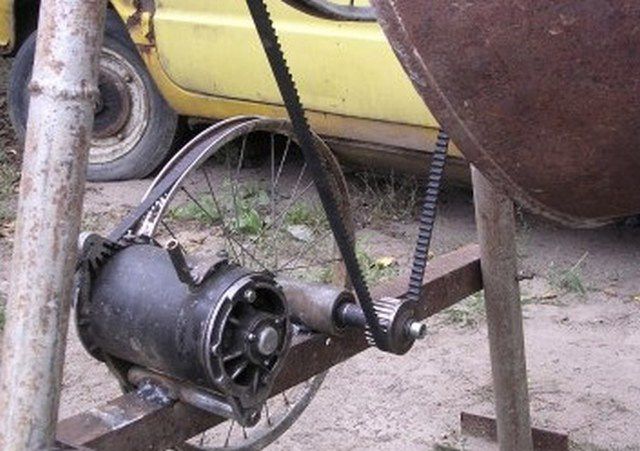

Обратите внимание! Вместо шестеренок, узел передачи движения от двигателя в бетономешалке для раствора можно собрать только на шкивах. Если их подобрать разные нескольких размеров, тогда можно будет регулировать скорость путем смещения ремня, как это реализовано в токарном станке. В этом случае вместо шестеренок закрепляется два шкива. К баку от стиральной машинки крепится большой шкив, а на место бендекса – малый шкив. Дополнительно устанавливается еще один ремень и конструкция готова к работе. Такой вариант более безопасен, т. к. не может произойти закусывания шестерен.

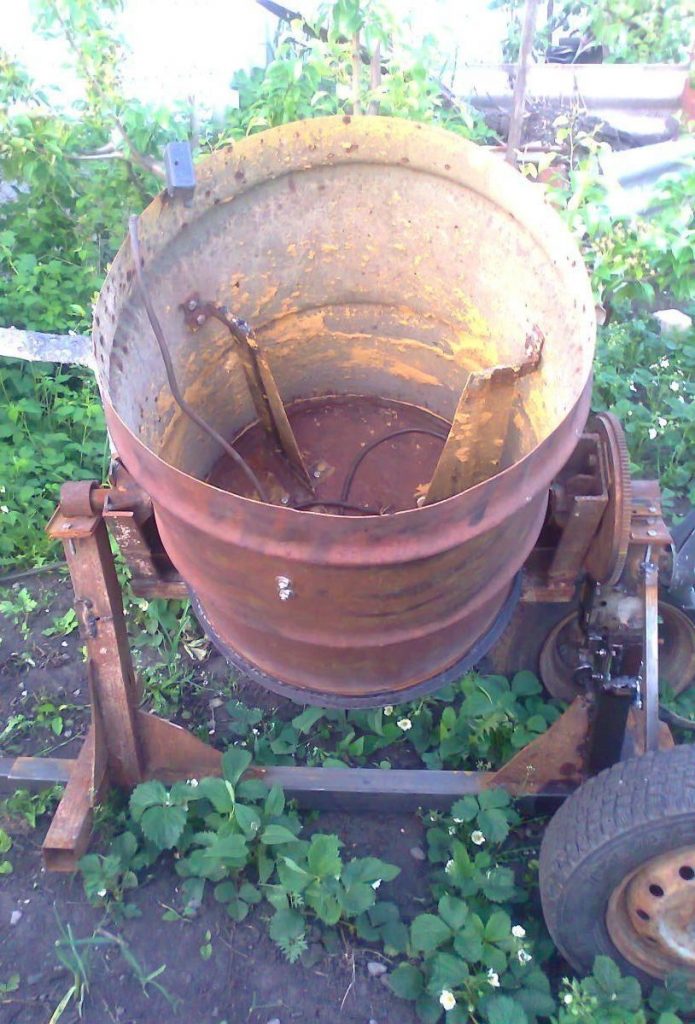

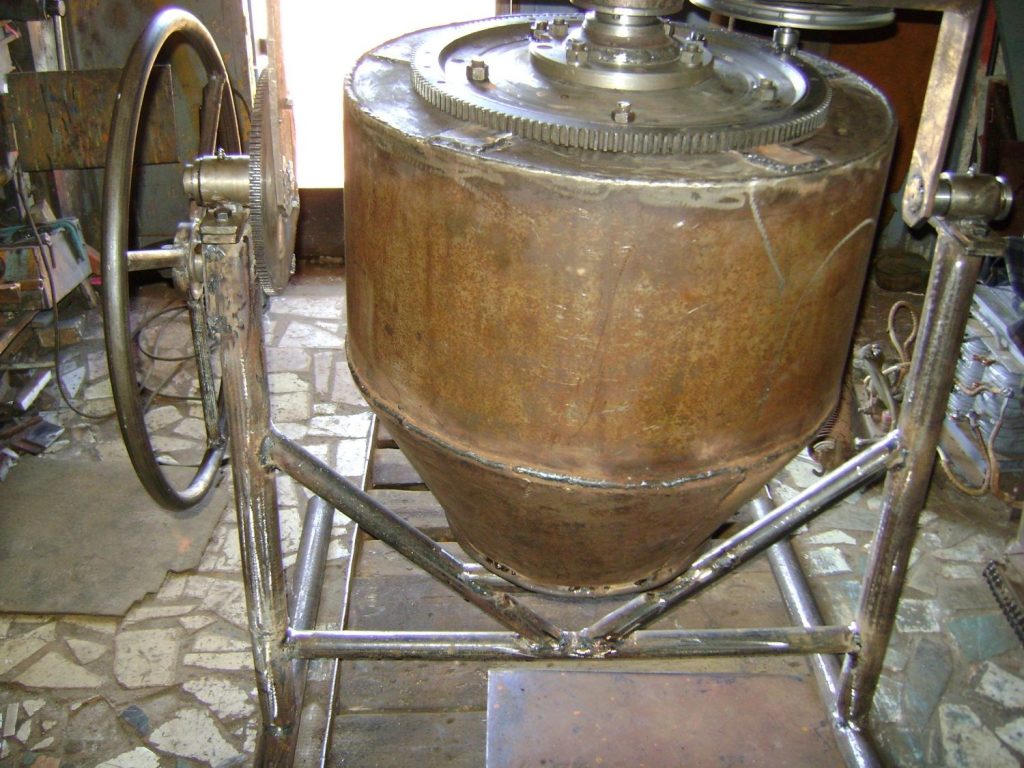

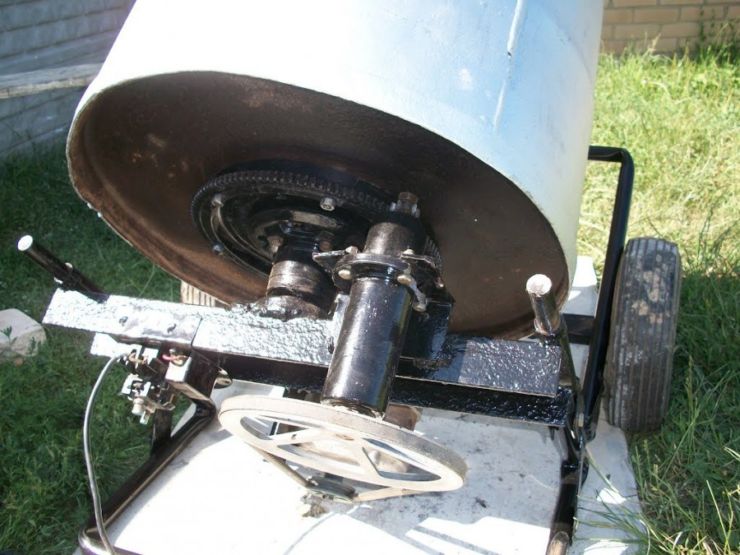

Вертикальная бетономешалка

Вертикальная бетономешалка для раствора является довольно интересной конструкцией. Она пригодится при необходимости замешивать жидкие растворы и смеси, которые чаще используются для шпаклевки и штукатурки. Изготовление такой бетономешалки в некоторых моментах проще, но есть и свои нюансы. Каркас бетономешалки изготавливается прямоугольным. В такой бетономешалке нет необходимости в наклонной конструкции, т. к. выборка раствора будет происходить снизу. Рядом с отверстием под активатор делается еще одно полукруглое, которое будет закрываться заслонкой. Как оно выглядит можно посмотреть на фото ниже.

Снаружи барабана бетономешалки закрепляется рукоятка, которая позволит отодвигать затвор. Раствор легко будет высыпаться в какую-либо емкость, например, в ведро. Делать верхнее отверстие бетономешалки уже нет необходимости, т. к. ничего не будет высыпаться. Изготовление каркаса для бетономешалки выполняется очень просто. Необходимо из металлической трубы, уголка или квадрата при помощи сварочного аппарата выполнить прямоугольник. Его ширина должна быть такой, чтобы на него без проблем мог встать барабан и не провалиться. Дополнительно под барабан делается две поперечины из того же материала. К каждому углу прямоугольника привариваются ножки для устойчивости. Чтобы конструкция была более надежной, стороны прямоугольника с меньшим размером можно вынести дальше, чтобы ножки стояли шире.

Отверстие бака от стиральной машины, которое использовалось для установки активатора заваривается. Остается небольшое отверстие под длинный вал. Последний можно изготовить из прочной арматуры с диаметром или из трубы. Снизу под отверстие бака бетономешалки устанавливается подшипник и закрепляется к его стенкам. В подшипник вставляется вал. Чтобы в пространство между шариками не попадал раствор из бака, они плотно закрываются резиновыми накладками. Вал монтируется на свое место. Снизу к нему приваривается большая шестерня от маховика или шкив с большим диаметром.

Монтаж двигателя бетономешалки производится таким же образом, как и в предыдущем варианте, но шкивом вниз. Если мощность мотора достаточна, то нет необходимости в промежуточных узлах и можно ремнем соединить шкив на баке и двигателе. В случае применения шестерен понадобится использование промежуточного узла, который обеспечит передачу вращения со шкива на шестеренку от бендекса. Внутри бака на вал монтируются лопатки по примеру, как это изображено на фото.

Заключение

Используя приведенную схему, можно реализовать собственный проект по изготовлению бетономешалки из подручных средств. Необязательно использовать двигатель и бак от стиральной машины. Мотор подойдет от мощного насоса или какого-либо станка. А в качестве бака можно применить металлическую или пластиковую бочку. Если вам нужен универсальный вариант, тогда собирайте конструкцию с вращающимся баком. Для бетономешалки с принудительным перемешиванием для бетонных растворов понадобится очень

самодельный бетоносмеситель из стиральной машины. Как сделать ее из бочки по чертежам самому в домашних условиях?

Работы по строительству зданий и других сооружений зачастую связаны с использованием бетонной смеси. Замешивание раствора посредством лопаты при больших масштабах нецелесообразно. Удобнее в данной ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать собственными руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.

Чертежи и варианты конструкций

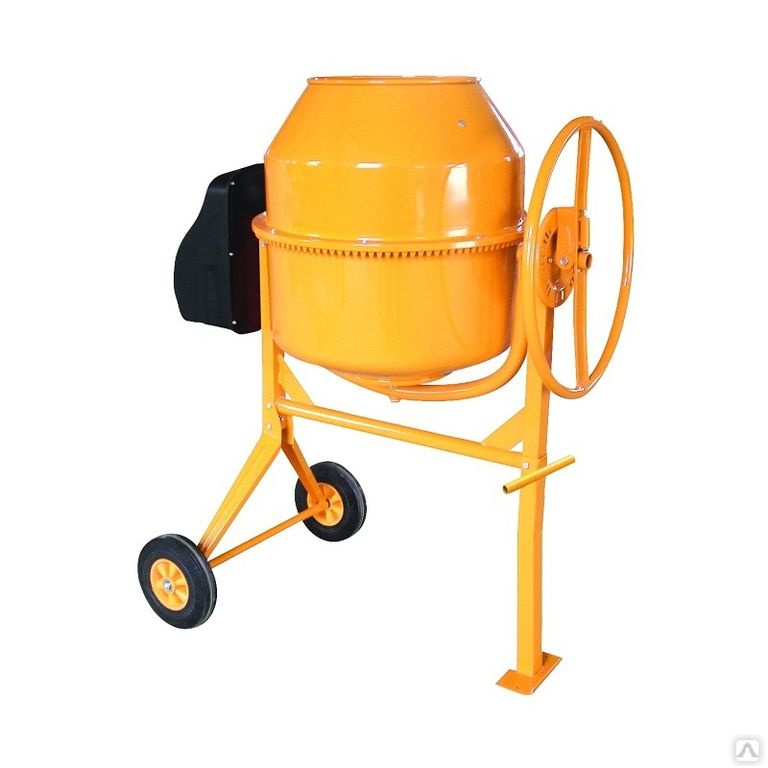

Популярный вариант – механическая бетономешалка, которая отличается значительным объемом. Привод в этом случае может быть ручного или электрического действия. Чтобы выгрузить бетон, потребуется наклонить бадью в сторону.

Для всех конструкций, имеющих форму цилиндра, присущ главный недостаток – плохое вымешивание смеси по углам. Также при скорости в 35 оборотов в минуту смесь разбрызгивается. Но эту проблему можно устранить, наварив на бочку ее отрезанную часть обратно и просверлив небольшой люк.

Такой агрегат способен замешать простой раствор примерно за пять минут, сухую смесь – до 12 минут.

Второй вариант – комбинированный агрегат горизонтального типа, имеющий гребенки. Тоже бывает двух разновидностей: ручной и электрический. Основное достоинство – однородное смешивание бетона, а также хорошая скорость и качество. Агрегат изготавливают из бочки, например, на 500 литров, а по качеству он не уступает современным моделям.

Скорость смешивания зависит не от времени, а от числа оборотов. Для приготовления бетонной смеси необходимо сделать всего 3–4 оборота. Из недостатков – сложность конструкции. Чтобы изготовить вручную, потребуется немалое количество вспомогательных элементов. При устройстве разгрузочного люка важно использовать только качественные детали.

Третий вариант – электрическая конструкция. В основном данную модель копируют домашние умельцы. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно нужно закрепить планками, что привариваются крестом. Рекомендуется собирать устройство так, чтобы бадья вращалась совместно с осью.

Это сложнее, но благодаря такой конструкции увеличивается срок эксплуатации.

И четвертый вариант – вибрационная бетономешалка. Очень часто мастера, имеющие перфоратор мощностью до 1,3 КВт с ударным механизмом принудительного действия, совершали попытку самостоятельного изготовления агрегата, но не получали нужного результата. Ошибки могут заключаться в следующем:

  • неверный подбор емкости – она должна быть высокой и круглой;
  • неверное расположение вибратора – он должен находиться на оси емкости, на расстоянии до дна, аналогичному радиусу его самого;
  • применение плоского вибратора – в таком случае он не сможет создать необходимую систему волн;
  • очень большой вибратор – диаметр должен быть 15–20 сантиметров, в противном случае устройство не сможет замесить раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для смешивания жестких смесей бетона используются роторные бетономешалки, собственноручное производство которых значительно затрудняется.

Некоторые соединяют электропровод через редуктор, что в разы удорожает будущий агрегат.

Имеется несколько классификаций конструкций бетономешалок, отличающихся параметрами. Если рассматривать принцип действия, то выделяют следующие виды:

  • гравитационная – вращение барабана происходит благодаря силе гравитации;
  • принудительная – за счет внутренних лопастей;
  • периодическая – необходимы частые остановки из-за незначительной мощности;
  • редукторная или венцовая;
  • постоянная – использование при масштабном строительстве из-за непрерывной работы.

По виду изготавливаемого бетона выделяют растворомешалки и бетоносмесители. В растворомешалках для смешивания применяются горизонтальные шнековые элементы, вращаемые в неподвижной емкости.

Многие задаются вопросом о выгоде создания самодельной бетономешалки.

Некоторые используют материалы, которые вообще не предназначены для смешивания бетона, например дрель.

Но ведь этот инструмент хорош для просверливания отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать о различных миксерах. На самом деле, выгода от самодельной бетономешалки высока и состоит в следующем:

  • минимальные или нулевые затраты на производство;
  • отсутствие сложной технической схемы, которая требует определенной области знаний;
  • доступность необходимых элементов для сборки;
  • возможность разработки индивидуального проекта;
  • возможность создания разборной конструкции.

Таким образом, у самодельной бетономешалки насчитывается масса преимуществ. Этот вариант не подходит тем, кто не желает работать своими руками или ждет скорого результата.

Создание собственного агрегата требует немало сил, терпения и времени. Что-то предстоит переделывать или подгонять прямо во время сборки. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки собственноручно.

Как сделать из стиральной машины?

Для сооружения в данном случае нужны бак и двигатель. Рекомендуется использовать стиральные машины вертикального типа. Если с корпусом все хорошо, то нужные элементы можно не доставать. Здесь есть один ключевой недостаток – выгребание смеси при помощи мастерка. Для избежания таких неудобств лучше все-таки бак и двигатель поставить на самодельный каркас.

Наиболее распространенный вариант – «качели». Основные преимущества:

  • простота в быстром очищении от смеси;
  • возможность больших нагрузок;
  • мобильность.

Инструменты и детали

Следует подготовить уголки различных размеров, двигатель от стиральной установки и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть дома.

Сборка

Чтобы изготовить такую конструкцию, нужно сварить два треугольника из уголка 50*50 миллиметров, размер которого 0,6*0,8*0,8 метра.

Расположить их напротив друг друга и приварить к каждой стороне два уголка размером 0,5 метра. В результате получится качественная конструкция из пары треугольников.

Сверху треугольников приварить две гайки так, чтобы 25-миллиметровый вал мог свободно двигаться. Чтобы он не выскакивал из отверстия, нужно сделать сварку по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4. Разместить средний уголок в центре и посредством сварки сделать лесенку. Средним уголком приварить к валу, и качели готовы.

Далее нужно сделать две заготовки длиной 0,9 метра, разрезав стальные полосы размером 50*4 миллиметра. По центру сделать отверстия размером с резьбу оси. Для придания пластинам формы лопастей их нужно немного выгнуть и смонтировать на ось под наклоном 90 градусов, зафиксировать гайками и приварить.

Бак расположить по одну сторону качели и сварить.

Его дно должно направляться к вершинам треугольников. Слив не понадобится – его можно заткнуть. Теперь необходимо протестировать лопасти.

Напротив качели располагается двигатель. Чтобы защитить его от воды, врезается резиновый кожух.

Осталось проверить агрегат, подключив к электрической сети. Чтобы достать раствор, качели поднимаются в сторону за двигателем. Бетономешалка своими руками готова. При желании можно соорудить лоток для подачи бетона.

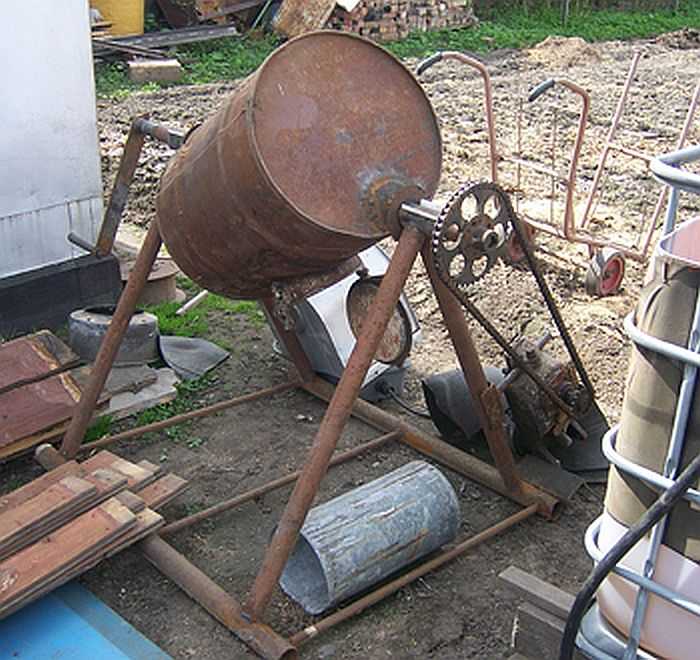

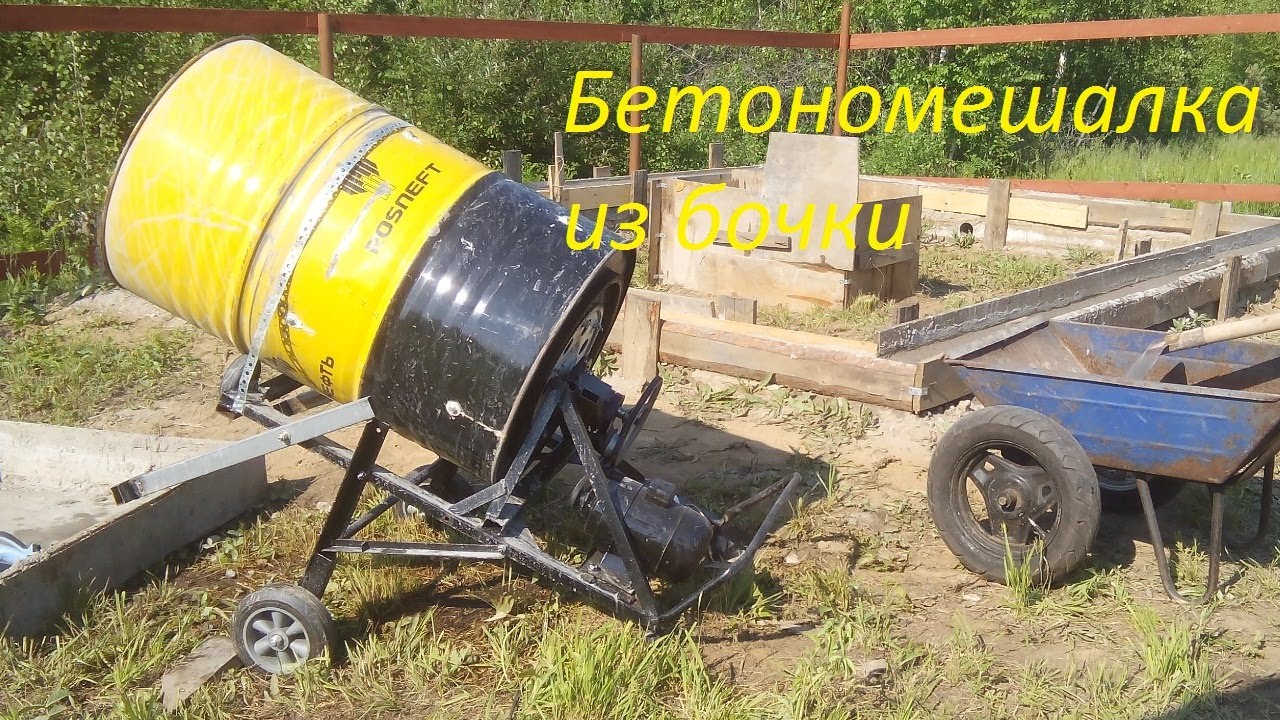

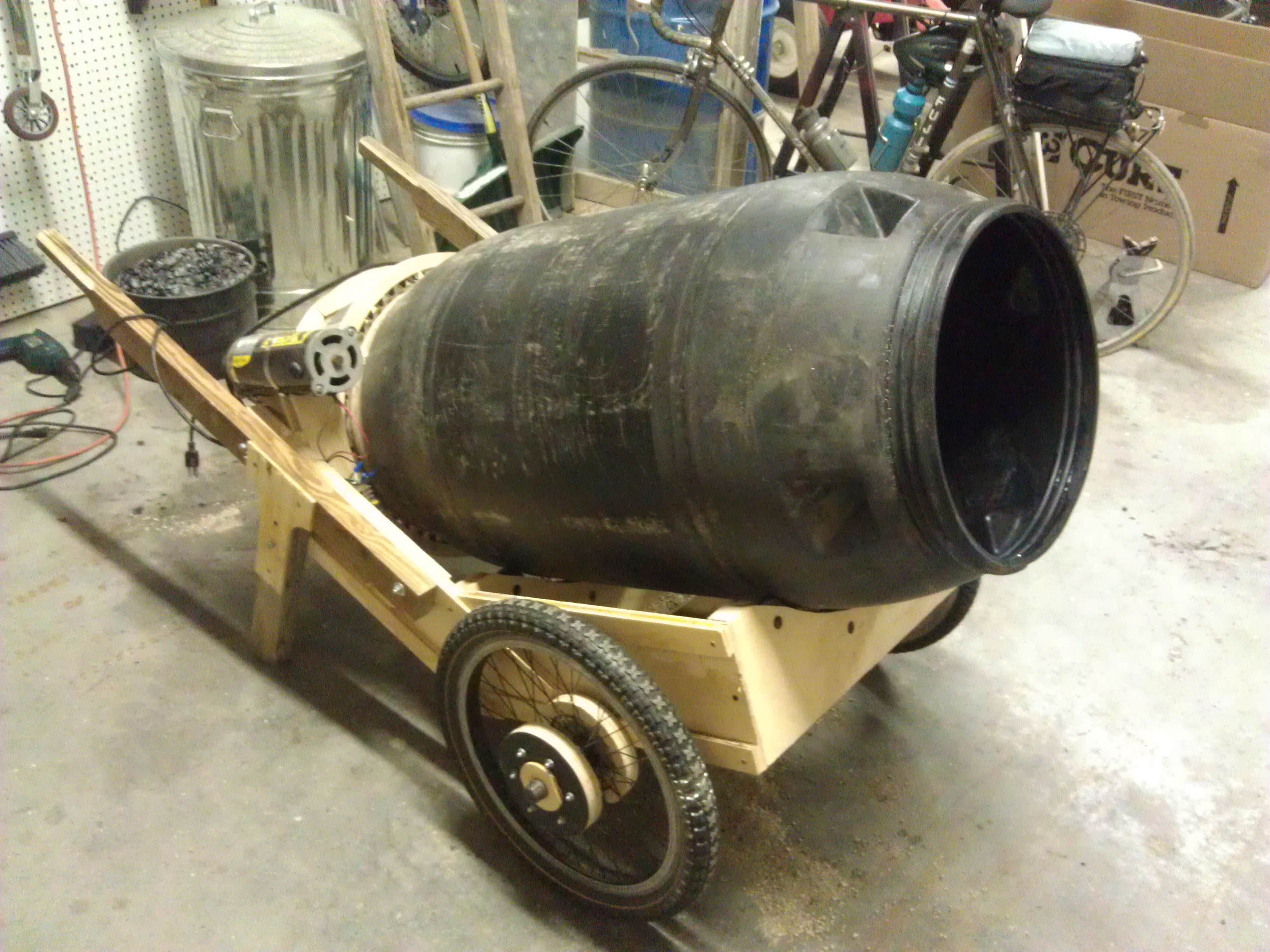

Изготовление из бочки

В бочковом устройстве раствор двигается наискосок: смесь перемещается от одной стороны к другой. Здесь можно сделать два типа бетономешалки: ручную или электрическую. Преимущества:

  • понятная конфигурация для пользователей;
  • меньшая стоимость изделия;
  • исключение проблем, связанных с ремонтом.

Для создания бетоносмесителя в домашних условиях потребуются бочка на 0,1-0,2 куба, толстая труба диаметром 32 миллиметра, прут для оси диаметром 30 миллиметров, руль автомобиля, петли от дверей, аппарат для сварки, ножовка по металлу и болгарка.

Снизу и сверху в центре бочки сделать отверстия, продеть металлическую ось диаметром 30 миллиметров и качественно обварить, чтобы бадья хорошо прикрепилась. Сбоку (по центру бочки) вырезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк затруднит засыпание смеси, а слишком большой – повлияет на прочность устройства. Далее из квадрата соорудить несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном делают 5 лопастей. Теперь нужно установить крышку и закрепить ее на дверные петли, которые привариваются к бочке.

Далее устройство устанавливается на опору высотой около метра. Для этого самому нужно сварить раму, приварить втулки и вставить ось, приделать руль или иной элемент ручки, чтобы удобно вращать барабан.

Чтобы агрегат прослужил длительное время, стоит придерживаться следующих рекомендаций:

  • при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
  • если нет аппарата для сварки, то все части соединяются болтами с шайбами;
  • также особое внимание стоит обратить на герметичность;
  • наклон бочки должен быть примерно 5 градусов по отношению к земле;
  • все вращающиеся элементы необходимо тщательно смазывать, чтобы обеспечить бесперебойную работу бетономешалки.

Если есть желание, агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машинки.

Рекомендации

Наибольшая скорость вращения вала на самодельной бетономешалке должна составлять 30–50 оборотов в минуту. Если установить двигатель слабой мощности, то потребуются большие затраты на электроэнергию, что также скажется на скорости строительных работ.

Если на участке отсутствует электричество, целесообразно соорудить ручную бетономешалку, прикрепив ручку для самостоятельного вращения. При засыпании ингредиентов необходимо придерживаться следующей последовательности: сначала – вода, затем – цемент, песок и щебенка. После каждого использования устройство необходимо тщательно промыть и очистить. Аналогично бетономешалке из бочки можно сделать миниатюрную версию из ведра и дрели, а некоторые мастера умудряются соорудить агрегат из газового баллона.

При создании бетономешалки даже опытные мастера могут совершать ошибки.

Самые распространенные среди них – неправильные расчеты при планировании, несоответствие мощности количеству оборотов, непрочные соединения элементов конструкции, недостаточно устойчивая основа, слишком высокое расположение вращающейся емкости.

Некоторые для замешивания смеси используют дрель, что нецелесообразно из-за того, что ей нельзя работать продолжительное время. Рекомендуется делать перерывы каждые 15 минут после 5 минут работы. Это значительно увеличивает срок строительства.

При создании конструкции особое внимание стоит уделить проводам и соединениям. Они должны быть хорошо заизолированы, так как работа совершается в условиях повышенной влажности, и соблюдение правил пожарной безопасности выходит на первое место.

Процесс смешивания сопровождается определенными вибрациями, которые расшатывают соединения, поэтому важно следить и при необходимости подтягивать болты. Также стоит обращать внимание на сварные швы, которые также в результате работы могут разрушаться.

Перед включением аппарата нужно убедиться в его устойчивости. Любая подставка должна твердо стоять на земле. Если имеются колеса, желательно установить противооткатные упоры.

Во время работы агрегата запрещено проверять качество раствора, в противном случае можно получить серьезные повреждения.

И наконец, включенная бетономешалка не должна оставаться без присмотра во избежание неприятных ситуаций.

Сейчас времена тотальной экономии, и строительный бюджет зачастую ограничен, поэтому многие стараются сэкономить на услугах сторонних мастеров. Несмотря на кажущуюся сложность, бетоносмеситель идеально подойдет для домашнего использования.

По опыту, создание любого механического устройства увеличивает производительность труда и уменьшает время работы. Бетономешалка – не самое сложное изобретение, которое можно сделать из подручных средств без специального инженерного образования. Самодельное устройство имеет несложную схему, чертеж и последовательность сборки. Главное – заранее определиться с целью создания бетономешалки, и тогда агрегат не уступит промышленной модели, даже если он изготовлен из стиральной машины или бочки.

Как сделать бетономешалку своими руками, смотрите далее.

схема сборки из бочки или стиральной машины, видео

Преимущества механизированного способа приготовления строительных смесей перед ручным хорошо известны: при минимальных трудозатратах раствор получается более однородным и качественным. При отсутствии или внезапной поломке заводского оборудования на помощь приходит самодельная бетономешалка, собираемая из любой подходящей емкости. При выборе чертежа ориентирами служат ожидаемая производительность (объем чаши), способ перемешивания (гравитационный, принудительный или комбинированный) и тип привода (ручной, электрический или бензиновый). Акцент делается на достижении максимальной герметичности, устойчивости и удобном расположении перемешивающих элементов.

Оглавление:

  1. Особенности самоделок
  2. Сборка на основе бочки своими силами
  3. Смеситель из стиральной машины
  4. Полезные рекомендации

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм. Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки. Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

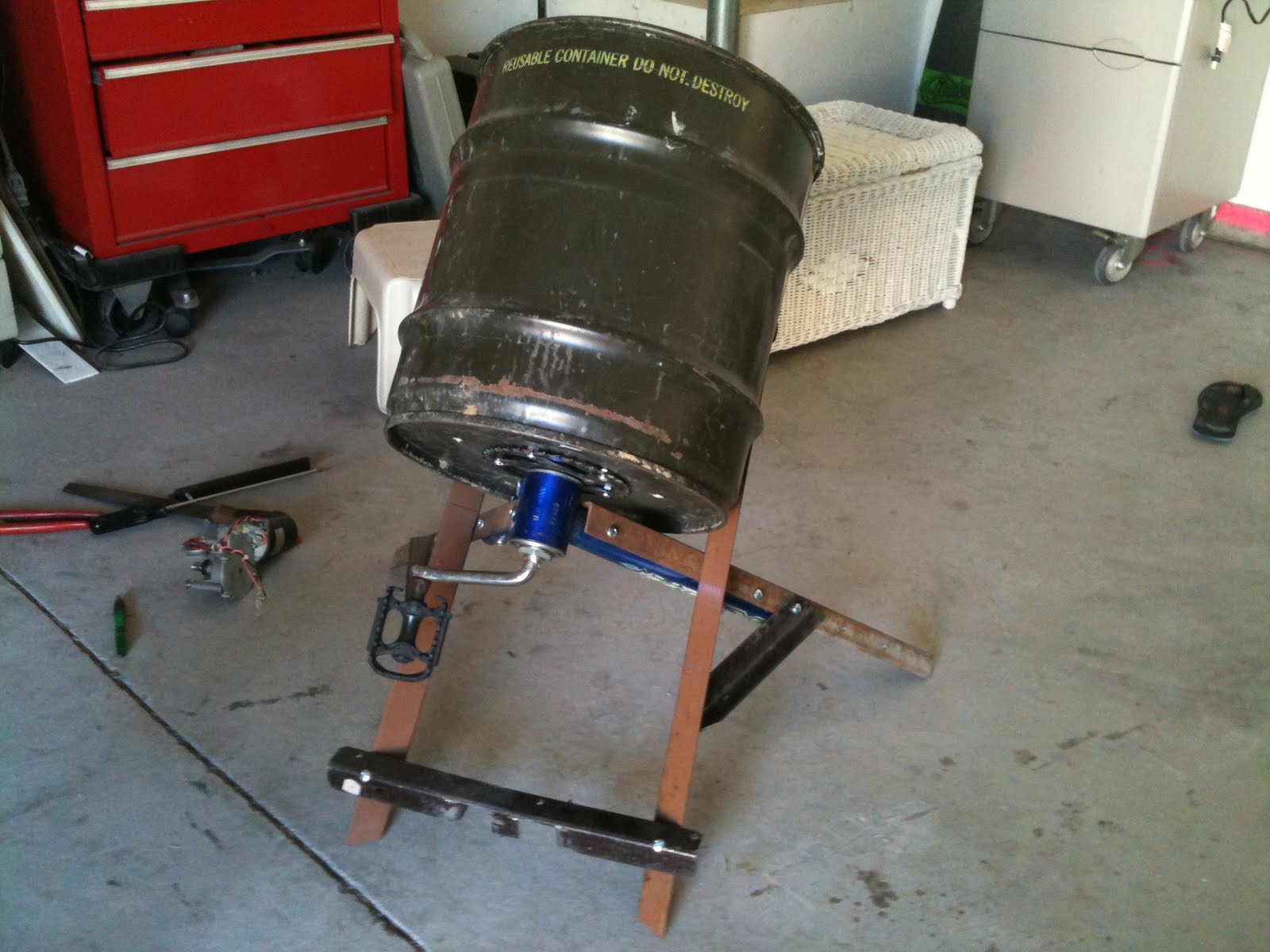

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

  • Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отре

Самоделки из двигателя от стиральной машины: 10 полезных идей

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Сборщики металлолома будут просто счастливы забрать у вас старую стиральную машинку. Но не торопитесь их радовать. Денег за лом вы выручите немного, но если с умом подойти к этому вопросу, вы можете обзавестись множеством полезных вещей для домашнего хозяйства. Самоделки из двигателя от стиральной машины помогут быстро почистить птицу от пера, нарезать корм для домашних животных, подстричь газон, закоптить рыбу и мясо. И это далеко не полный перечень того, что можно сделать из стиралки. Сегодня в обзоре редакции HomeMyHome.ru подробные инструкции, как подарить «железному сердцу» от стиральной машины новую жизнь.

Детали от стиральной машины – материал для многих полезных самоделок

Содержание статьи

Каким может быть двигатель от старой стиральной машины

Если вы собрались делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что он собой представляет и на что способен. В стиральных машинах вы можете встретить три типа моторов: асинхронный, бесколлекторный и коллекторный. Рассмотрим их поближе:

  • Асинхронный – может быть двухфазным или трёхфазным. Двухфазные движки встречаются у старых моделей ещё советского производства. Более современные машинки оснащены трёхфазным. Конструкция такого движка предельно проста, он может развивать скорость до 2800 оборотов в минуту. Снятый с машинки рабочий двигатель нужно просто смазать – и он готов к новым подвигам.

Такие моторы отличаются тихой работой. Их единственный недостаток – внушительные габариты

  • Коллекторный – такой вид мотора вы обнаружите в конструкции большинства бытовых приборов. Подобные устройства могут работать от постоянного и переменного тока, имеют компактные размеры и управляемую частоту оборотов. Единственный недостаток такого движка – стирающиеся щётки, но эти детали можно при необходимости заменить.

Нужно признать, что, в сравнении с асинхронным, такой мотор более шумный. Кроме того, он часто перегревается и даже искрит

  • Бесколлекторный прямой привод – самый современный движок от корейского производителя. Вы обнаружите его в современных стиральных машинках от LG и Samsung.

Подобные модели – самые компактные. Они отличаются износостойкостью, простотой конструкции и высоким КПД

Теперь, когда вы можете определить тип мотора, осталось решить, куда можно применить двигатель от стиральной машины.

Правильно разбираем и решаем, что можно сделать из деталей старой стиральной машины

Разборка стиральной машины – дело неспешное. После работы с водой на деталях может остаться солевой нарост, его нужно аккуратно снять, чтобы не повредить запчасти при снятии. Что можно сделать из старой стиральной машины? Для самоделок пригодится мотор – он станет основой для многих устройств. Ещё в дело пойдёт барабан. Обычно он изготовлен из нержавейки. От барабана нужно отсоединить все патрубки. Полезным может оказаться и люк для загрузки. Кроме этих деталей, не спешите выбрасывать пружинки, противовесы и части корпуса.

Для тех, кто разбирается в электронике, может понадобиться плата – на ней при необходимости легко найти запчасти для ремонтных работ

Как сделать точило или шлифовальное приспособление из двигателя для стиральной машины

Точило – один из самых востребованных инструментов для дома. С его помощью можно наточить садовые инструменты, домашние ножи и ножницы. Если у вас ещё нет такого – купите его в любом магазине инструментов или сделайте точильный станок из стиральной машины. Самый сложный момент – как закрепить наждачный круг на моторе. Проще всего купить готовый фланец. Выглядит он примерно так.

Фланец для мотора

Можно выточить фланец из металлической трубы подходящего диаметра, чаще всего подходит трубка с сечением 32 мм. От неё нужно отрезать кусок длиной 15 сантиметров, этого вполне достаточно для фиксации наждака. Фланец закрепляется на валу мотора сваркой или сквозным болтом. В видео подробно описано, как работает точило из стиральной машины, изготовленное своими руками:



Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд

Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.

Единственное, что может вызвать затруднения, – поиск резиновых пальчиков с резьбой – билов. Их придётся заказать, так что учтите, что об изготовлении машинки нужно задуматься задолго до забоя

Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:



Важно! Чтобы вода не попала на двигатель перосъёмной машины, нужно защитить его пластиковым кожухом.

И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.

Газонокосилка из бывшего в употреблении мотора

Продолжаем искать ответ на вопрос, где можно использовать мотор от стиральной машины-автомата. Ещё одна оригинальная идея – изготовление газонокосилки. Для небольшого участка вполне достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Потребуется изготовить платформу на четырёх колёсах с небольшим диаметром.

Платформа может быть выполнена из металла или ОСБ плиты, фанеры и даже корпуса той же стиральной машины

Двигатель закрепляется сверху платформы, вал продевается в отверстие внизу, и на нём крепится нож. Остаётся только приделать к тележке ручки и рычаг для включения и отключения питания. Если у вас завалялся асинхронный мотор, вы удивитесь, насколько бесшумным получится агрегат, даже в сравнении с заводскими моделями.

Совет! Чтобы на ножи не наматывалась трава, нужно слегка загнуть их режущие кромки вниз.

Видео: как сделать газонокосилку



Корморезка для животных

Для сельского жителя корморезка – очень важный в хозяйстве аппарат. И этот агрегат несложно сделать из стиральной машины-автомата.Что можно использовать: барабан и мотор.

Для корморезки потребуется изготовить корпус, в котором будет крепиться барабан с заточенными для резки отверстиями и крышкой для прижимания. Соединение вращающегося барабана и двигателя осуществляется через привод. Готовая модель выглядит так:



Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Магниты нужно расположить в два ряда с одинаковым промежутком

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:



Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В результате вы получите компактный прибор с небольшой мощностью, который не жалко будет выбросить после окончания ремонтных работ

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:



Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Схема циркулярной пилы

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Важно! При работе с самодельной циркуляркой берегите руки. Все детали конструкции должны быть прочно закреплены.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:



Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

10 лучших бетоносмесителей (обновление 2020)

Главная »Обзоры» Лучший бетоносмеситель: отличные машины легко построить

Строительство и созидание заставляют вас чувствовать себя прекрасно, но работать с бетоном не так просто, как кто-то может подумать. Строительство требует много труда и самоотверженности. Бетон можно сделать простой лопатой, но если вы не хотите работать вечно, поищите в Интернете лучшую бетономешалку.

Хорошая бетономешалка сэкономит вам время и силы. Самый лучший из них должен обладать мощностью, достаточной для производства большого количества бетона за один раз, и быть оснащен мощным двигателем, который будет приводить в действие миксер. Их сочетание, скорее всего, подойдет большинству людей.

В этой статье мы немного поговорим о том, какой должна быть лучшая бетономешалка, и, основываясь на нашем опыте, мы предложим несколько моделей вместе с обзорами к ним, надеясь, что вы выберете для себя лучшее.Прочтите, чтобы узнать все, что вам нужно знать о бетономешалках.

Бетономешалки с лучшими оценками

179,99

в наличии

1 новый от 179 $. 99

по состоянию на 19 марта 2020 г. 18:28

Amazon.com

$ 204,99

в наличии

1 новый от 204 $. 99

по состоянию на 19 марта 2020 г. 18:28

Amazon.com

$ 249,99

долларов США 279. 99

в наличии

1 новый от 249,99 $

по состоянию на 19 марта 2020 г. 18:28

Amazon.com

$ 455,14

долларов США 589. 00

в наличии

4 новых от 455,14 $

по состоянию на 19 марта 2020 г. 18:28

Amazon.com

Бесплатная доставка

519,99 долларов США

долларов США 857. 25

в наличии

5 новых от 519,99 $

по состоянию на 19 марта 2020 г. 18:28

Amazon.com

Как работают бетономешалки | HowStuffWorks

Хотя бетон бывает поразительного множества типов, можно сказать наверняка — он тяжелый. Большая партия бетона может весить более 30 000 фунтов (13 608 кг), не считая веса самого грузовика, от 10 000 до 30 000 фунтов (4536–13 608 кг).Чтобы грузовик выдержал такой вес, он должен быть мощным. И чтобы перевозить этот груз по пересеченной местности строительной площадки, грузовик должен быть прочным.

Грузовики состоят из трех отдельных частей — двигателя, рамы и автобетоносмесителя. Большинство компаний по производству грузовиков поставляют двигатель и раму с различными удобствами, от спальной кабины до компьютерной навигации. Смеситель или объемная установка добавляется позже. Комплексный подход к сборке грузовиков направлен на то, чтобы дать компании, которая тратит от 30 000 до более чем 100 000 долларов США, новый грузовик, созданный на заказ.У каждой компании есть особые желания и потребности, и для них требуется грузовик. Например, некоторым может потребоваться грузовик с более тяжелым двигателем и более легким барабаном, который можно было бы снять позже и превратить в мусоровоз с небольшими изменениями.

Объявление

Большинство двигателей грузовых автомобилей имеют мощность от 250 до 300 лошадиных сил, в зависимости от области применения. Некоторые компании предлагают двигатели мощностью более 400 лошадиных сил. Мощность в лошадиных силах — это мера мощности, другими словами, мощность двигателя.»Мощность» обычно обеспечивается дизельным двигателем, чаще всего производимым Cummins или Caterpillar. Дизельные двигатели вырабатывают больший крутящий момент при более низких оборотах двигателя, чем аналогичный газовый двигатель, что делает их идеальными для низкоскоростных и мощных приложений, таких как буксировка или буксировка. Дизели также предпочтительны из-за их долговечности — многие могут проехать миллион миль (1609000 километров) или более при регулярном техническом обслуживании, — а также из-за своей прочности.

В отличие от газовых двигателей, дизельные двигатели работают с воспламенением от сжатия и требуют тяжелого блока двигателя, чтобы выдерживать огромные силы, действующие внутри них. Такое же воспламенение от сжатия означает, что двигатель работает с более высокой степенью сжатия в цилиндрах, тем самым вырабатывая больше мощности. Эта мощность преобразуется в крутящий момент или мощность вращения через специальную передачу в трансмиссии — смесители имеют от 7 до 18 передач и могут быть ручными или автоматическими, а также дифференциалами.

Большинство автобетононасосов развивают крутящий момент от 1000 до 3000 фунт-футов. С точки зрения непрофессионала это означает, что бетонный грузовик никогда не побьет трамвай в гонке на четверть мили, но он сможет пробить бетонный барьер столкновения в конце без резких скачков оборотов двигателя и продолжить движение.

Газовые двигатели развивают крутящий момент при более высоких оборотах, чем дизельные двигатели. Любой, кто когда-либо буксировал лодку или трейлер за газомоторным транспортным средством, испытывал потребность нажать педаль газа, чтобы взобраться на холм. Дизельные двигатели из-за своей конструкции фактически обеспечивают лучший крутящий момент при более низких оборотах в минуту. Таким образом, замедление на холме обеспечивает больший крутящий момент.

Но даже грузовик с максимальной мощностью и крутящим моментом не может с легкостью контролировать груз весом более 60 000 фунтов.Вот тут-то и нужны оси грузовика, и они играют большую роль, чем просто удержание колес и шин на своих местах.

Большинство новых грузовиков оснащено ведущими мостами. Ведущие мосты , как правило, являются неприводными осями и оснащены пневматическими тормозами. Эти тормоза можно использовать для управления грузовиком. За кабиной обычно имеется не менее трех осей, хотя в некоторых более крупных объемных смесителях может быть до шести. Некоторые из этих осей поднимаются и опускаются, чтобы помочь распределить вес грузовика и груза.

Определяющим фактором в выборе типа грузовика являются законы о мостах данного штата. Каждый штат вводит ограничения по весу на мостовых переходах для строительных машин. Подрядчики, нарушающие эти законы, сталкиваются с штрафами и штрафами, и в каждом штате действуют разные законодательные требования, в том числе многие из них, требующие мостовой оси или дополнительной оси сзади грузовика, используемой для дальнейшего распределения веса при переходах.

Бетоносмеситель специальной конструкции

перейти к содержанию Напишите нам: market @ aimixgroup.com
