Бетономешалка из стиральной машины — как сделать своими руками

Частная собственность всегда сопряжена с необходимостью выполнения множества работ по обустройству жилища и ландшафта. Некоторые из них требуют использования бетона. Получить большое количество раствора с помощью замеса лопатой немного проблематично. Приобрести же заводскую бетономешалку способен не каждый человек, поскольку стоит оборудование дорого. Чтобы одновременно решить вопрос упрощения работ и получить необходимый объем смеси, можно сделать приспособление самостоятельно. Одним из доступных вариантов обустройства техники является бетономешалка, изготовленная своими руками из стиральной машины.

Содержание

1 Преимущества и недостатки конструкции
2 Инструкция самодельная бетономешалка с двигателем от стиральной машины
- 2.1 Комплектующие
- 2.2 Инструменты
- 2.3 Пошаговое выполнение работ
  - 2.3.1 Изготовьте каркас основание
  - 2.3.2 Корпус
  - 2.3.3 Подключение двигателя
3 Рекомендации специалистов
4 Заключение

Преимущества и недостатки конструкции

Рисунок 1.

Бетономешалка из стиральной машины

Многие пользователи фирменной техники считают, что кустарное изделие, выполненное из подручных материалов, не всегда оправдано. Однако у бетономешалки из стиральной машины также есть свои достоинства:

Исчезнут старые детали техники, которая мешают в доме.
Появится свое строительное оборудование. С его помощью можно осуществить много дел — проложить дорожку в саду, отремонтировать фундамент, сделать уличные горшки для цветов. Наличие такого инструмента избавит владельца от разыскивания техники для выполнения задач на своем участке. Оборудования будет всегда под рукой.
Изготовить миксер для бетона можно по собственному чертежу. Это позволит легче его чинить при поломке, а также рассчитать размеры для перевозки в автомобиле.
Качество замеса в таком агрегате не сравнится с ручным перемешиванием лопатой.

У бетономешалки из стиральной машины также присутствуют некоторые недостатков:

неудобная загрузка сухих компонентов в емкость;
нельзя за один замес получить большой объем готового раствора.

Инструкция самодельная бетономешалка с двигателем от стиральной машины

Чтобы самодельная бетономешалка с двигателем от стиральной машины работала исправно, нужно правильно расположить ее активатор. Он должен находиться на дне. Причем монтировать вместо старого активатора вал следует необходимого габарита. Самодельная техника с двигателем собирается по алгоритму.

Комплектующие

Емкость от старого оборудования объемом 200 л. Если у стиральной машины вертикальная загрузка — это наилучший вариант для создания модели. Он позволит получить больше раствора за один замес.
Электродвигатель для запуска мощностью 200 Вт.
Приводной ремень, шкив, выключатель (при использовании многих частей стирального агрегата дополнительно не придется тратиться на приобретение деталей).
Изготовить основание устройства можно из металлического уголка размером 50х50.
Шайбы и болты.
Редуктор.
Провод.
Колеса, которые подойдут от старой телеги, тачки или коляски.
Оси можно изготовить из прочного металлического стержня диаметром 4,5 см.
Шариковые подшипники, арматура.
Полоса из металла.

Инструменты

Чтобы в ходе сборки оборудования не отвлекаться, нужно заранее подготовить инструментарий и материалы:

болгарку;
дрель;
сварочный аппарат;
ножовку по металлу.
паяльник.

Удобно делать агрегат из стиральной машины, поскольку ее бак подходит для выполнения замеса, а сливное отверстие легко закрыть. У старых устройств надежные моторы. При комплексном применении всех элементов агрегата двигатель защищен от повреждений — не придется делать дополнительно его защиту.

Пошаговое выполнение работ

Рисунок 2. Конструкция бетономешалки из стиральной машины

Приступая к работе, следует сразу подготовить чертежи. У самодельной бетономешалки, несмотря на низкую производительность в отличие от покупных изделий, силы достаточно для выполнения домашних строительных дел.

Если планируются в хозяйстве масштабные бетонные работы, нужно собрать аппарат более мощный. Для создания такой модели необходимо делать металлическую раму на сварке: она необходима для получения бака особой конструкции.

Изготовьте каркас основание

Рабочие мероприятия проводят по следующей схеме:

От металлического уголка следует вырезать 2 куска по 60 см длины. Они создадут основу для пары треугольников.
От уголка также отрезаем 4 части по 80 см. Это будут бедра треугольников. Затем складывают пару аналогичных геометрических фигур, соединяя их углы сварочным агрегатом.

Потом нужно установить треугольники параллельно, приварить к их бедрам полуметровые куски уголков, чтобы получить максимально устойчивую конструкцию.
Обрезают на трехсантиметровой трубе концы, чтобы детали расположились четко по верхним концам треугольников.
К вершинам треугольников следует приварить по гайке.
В эти гайки вставляют пруты, их концы запрессовывают, позволяя им свободно вращаться, но не соскальзывать. После этого половина каркаса готова.
Верхнюю его часть делают из уголков, получая качели. Понадобятся уголки длиной 140 см — их укладывают параллельно, отмеряя между ними расстояние в 40 см.
Далее нужны 3 уголка длиной 40 см, их раскладывать, чтобы получилась лесенка.
В готовой конструкции определяют середину, к ней прикладывают поперек трубку, крепко ее приваривают. В итоге должны получиться самодельные качели.

Основа будущего агрегата после этого готова.

Корпус

К основе каркасной конструкции арматурой фиксируют колеса, после чего можно приступать к оформлению бака. Удаляют из емкости активатор, закрывают сливной путь. Размещают вал или ось необходимого габарита на место активатора. Лопасти делают из металлической полосы. Самодельный механизм будет перемешивать бетонную смесь. Также лопасти рекомендуют закрутить плоскогубцами, чтобы они прочно сидели на месте. С помощью сварочного аппарата приваривают их на полосу и фиксируют к оси или валу.

Чтобы самостоятельно установить большой резервуар, лучше его разместить на лесенку каркаса. В ходе работы нужно следить, чтобы максимальная площадь емкости соприкасалась с уголком. Бочку приваривают к основанию, чтобы дно бака смотрело на верхушки треугольников.

Подключение двигателя

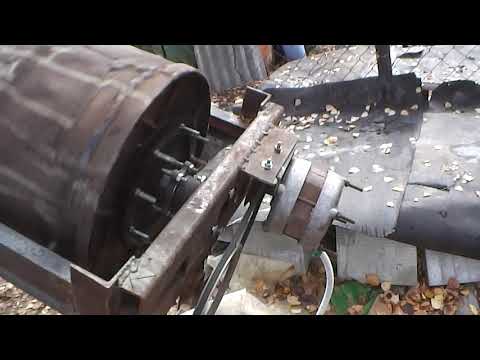

Рисунок 3. Двигатель в бетономешалке

Подключается двигатель сзади бака. Для этой цели нужно на металлических уголках сделать 2 отверстия. На корпусе пускового механизма также имеются отверстия. Их следует приложить к уголкам, закрепить болтами с гайками. С целью защиты двигатели от неблагоприятных воздействий природы необходимо установить кожух, изготовить который можно из автомобильной камеры. В его корпусе делают отверстия по бокам, чтобы аппарат не перегревался в процессе функционирования.

Мотор с осью следует соединить через фланец. Расстояние между этими механизмами должно составлять не меньше 2–3 см. После чего можно приступать к подключению двигателя к электрической сети и запустить самодельное устройство. Удобство подобной модели заключается в том, что лесенка при работе наклоняется, словно качели. Благодаря этому готовый раствор легко выливать — достаточно только наклонить бак.

Внимание! Когда вместо ременной передачи мотор подключен напрямую, бак наклонять не получится. Тогда выгрузку раствора придется выполнять вручную.

Заключение

Применяя приведенный алгоритм, можно сделать собственный проект и по нему изготовить эксклюзивную модель, не затрачивая средства на приобретение готового изделия или запчастей.

Самодельна бетономешалка: идеи самостоятельного изготовления

В этой статье рассмотрим:
Самодельная бетономешалка: стиральная машина вам в помощь
Самодельная бетономешалка из бочки: особенности изготовления
Как сделать самодельную бетономешалку: вариант со стационарным барабаном

Согласитесь, замешивать бетон и даже простой цементно-песчаный раствор вручную, особенно если говорить о его большом количестве, очень тяжело – это, можно сказать, адский физический труд, который под силу далеко не каждому человеку. Мало того, ручной замес еще в значительной мере отличается качеством – как правило, лопата и грубая мужская сила не способны равномерно перемешать все ингредиенты раствора. Как минимум, все это сказывается на его качестве и впоследствии на надежности самого строения. В общем, лучшего помощника для строителя, чем электрическая бетономешалка не сыскать. О ней и пойдет разговор в данной статье, в которой вместе с сайтом moyadacha.org мы разберемся с вопросом, как делается самодельная бетономешалка своими руками. Мы рассмотрим различные варианты ее изготовления, как говорится, из подручных материалов.

Самодельная ручная бетономешалка фото

Самодельная бетономешалка: стиральная машина вам в помощь

По большому счету, машинка для стирки белья, особенно новая, автоматическая, с фронтальной загрузкой – это уже готовая бетономешалка, которую нужно немного доработать, так сказать, усилить и приспособить к выполнению строительных работ. Она нуждается в модернизации, и дело это несложное.

Для начала демонтаж – правильнее сказать, аккуратная разборка. Корпус не нужен, автоматика тоже не нужна – нет необходимости даже в насосах и клапане и, естественно, в куске бетона, расположенного в основании стиральной машины. Все, что необходимо аккуратно изъять из старой стиральной машинки, это барабан со всеми его крепежными частями, шкивом или шестерней для ремня и даже установочным подшипником и электродвигатель. С этими частями и будем работать, а другие пока откладываем в сторону – а вдруг что-то пригодится для дела.
Теперь всю эту систему нужно собрать на раме – пока на неподвижной основе. Следует создать какое-либо основание, на котором можно будет установить и сам барабан, и двигатель для него. В принципе, это несложно, но конструкцию нужно будет тщательно продумать.
Дальше делается станина – устойчивая станина, чтобы в процессе работы она не опрокинулась. Сделать ее нужно так, чтобы внутри нее можно было закрепить конструкцию с барабаном и двигателем самым что ни на есть подвижным образом.

То есть рама с оборудованием должна поднимать и опускать барабан вниз и вверх, опрокидывая его.
Самодельная бетономешалка с двигателем от стиральной машины фото

И последний момент – это дырочки в барабане стиральной машины. С ними тоже нужно будет что-то сделать. Тут уж как вам удобно – хотите, дополнительно оберните дополнительно барабан тонколистовой сталью, а хотите установите на каждую дырочку заклепку или вообще залепите их пластилином. 🙂 В принципе, вариантов здесь много различных, и любой из них будет правильным. Даже незаделанные дырочки со временем забьются раствором, засохнут, и будет все как нужно.

Самодельная бетономешалка из бочки: особенности изготовления

Для того чтобы превратить какие-либо подручные вещи в бетономешалку, их нужно научить делать всего-навсего две вещи – вращаться вокруг собственной оси и опрокидываться для выгрузки приготовленного раствора. Бочка в этом отношении не является исключением. Кстати, несмотря на ее цилиндрическую форму, заставить бочку адекватно вращаться вокруг собственной оси достаточно сложно – вся ее проблема заключается в отсутствии точно выверенной оси вращения. Заставить крутиться эту вещь вокруг невидимого центра можно только одним способом – привязываться не к мнимой оси, а к наружному диаметру. Достаточно будет положить бочку на два расположенных параллельно друг другу длинных ролика или четыре колесика, и ее уже можно крутить.

Теперь остается решить вопрос с приводом и опрокидом, но обо всем по порядку, и для начала привод. Вся проблема электрического привода для бочки, опять-таки, заключается в передаче вращения – стандартные способы с ремнем или цепью здесь не подойдут. Также не подойдет вариант с зубчатой передачей большого диаметра, так как ее придется изготавливать на заказ (как минимум это неоправданно). Остается единственный способ – заставить вращаться ролики, на которых лежит бочка. Но и здесь возникает нюанс – бетономешалка работает тогда, когда она стоит под наклоном. В таком положении бочка начнет сползать – поэтому для нее нужен будет роликовый упор.

О том, как сделать бетономешалку из бочки, смотрите в этом видеоролике.

Теперь опрокид. Даже если бочку обрезать, хорошо закрепить на роликах так, чтобы она не только не съезжала, но и вообще сидела мертво, перевернуть такую конструкцию будет не так уж и просто. Даже не стоит возиться со всем этим делом – проще всего в такой ситуации купить обычный строительный миксер и с его помощью замешивать в бочке раствор. В общем, вариант не совсем приемлемый, и чтобы привести такой агрегат в рабочее состояние, придется потратить немало времени и средств. Теперь подумайте, оправдают ли затраченные средства цель? Может случиться так, что даже приобретение готового бетона и доставка его миксером окажется дешевле, чем самостоятельное изготовление бетономешалки и потом возня с приготовлением раствора. Ну а пару ведер всегда можно замесить вручную. Вот вам и вся самодельная бетономешалка принудительного действия, изготовленная из бочки.

Самодельная бетономешалка из бочки фото

Как сделать самодельную бетономешалку: вариант со стационарным барабаном

Чтобы замешивать бетон или раствор, необязательно вращать барабан вокруг своей оси – можно заставить вращаться лопасти внутри барабана. Принцип тестомесилки или обычного кухонного миксера – вот здесь бочка и окажется незаменимым подручным материалом для изготовления самодельной бетономешалки. Принцип изготовления такого агрегата простой – в дне жестко установленной на раме бочке делается отверстие, через которое внутрь емкости заводится вал. Здесь нужен подшипник, причем герметичный. На конец вала (тот, который внутри) насаживается лопасть, изготовленная в виде вилки – кстати, в качестве вала можно использовать вал двигателя, если, конечно, он имеет достаточную длину. Если нет, то его всегда можно нарастить.

Самодельная бетономешалка фото

Теперь остается сделать две вещи – зафиксировать на той же раме, что и бочка, электрический привод. Здесь сложного нет ничего, поэтому разобраться с этим моментом можно самостоятельно и заставить всю эту конструкцию переворачиваться, т.е. обеспечить выгрузку бетона. В принципе, и здесь сложного ничего нет – как и в случае со стиральной машиной. Раму с бочкой и двигателем нужно установить на другую раму и соединить их друг с другом подвижно. Естественно, для удобства в работе следует дополнительно подумать о рычаге, с помощью которого вы будете опрокидывать бочку.

Самостоятельное изготовление бетономешалки – это, конечно, хорошо, но следует знать одну вещь – на большие объемы приготавливаемого в таких устройствах раствора можно не рассчитывать. Они хорошо себя показывают, если разговор идет о приготовлении одного-другого ведра раствора или бетона, но не более. Чтобы сделать действительно хорошую и качественную, а главное, способную замешивать как минимум пол куба раствора установку, подручными материалами не обойтись. Мало того, для больших порций раствора необходим мощный двигатель, который сам по себе стоит немалых денег. Это к тому, что следует подумать над тем, что намного проще и дешевле и, главное, без всякой возни арендовать бетономешалку. Или же второй вариант – купить и потом, когда необходимость в ней отпадет, самому сдавать этот инструмент в аренду.

Самодельная бетономешалка принудительного действия фото

В заключение темы скажу несколько слов о том, что самодельная бетономешалка не обязательно должна иметь электрический привод – достаточно много людей довольствуется ручным вариантом. Да, крутить вороток руками или даже ногами, наподобие как педали велосипеда, тяжело, но зато вы избавитесь от необходимости приобретать дорогостоящий электрический двигатель.

Краткое руководство по сборке самодельной бетономешалки

В этой статье представлена точная схема сборки самодельной бетономешалки. Миксер может быть очень удобен для случайных работ по дому, которые требуют смешивания цемента для создания бетона.

Экономия

Благодаря этому проекту вы сэкономите от 150 до 200 долларов США на стоимости новой портативной электрической бетономешалки.

Точно так же, как железный и бронзовый века, наше время будет известно в будущем как конкретный возраст точно. Конструктивная прочность, обеспечиваемая материалом, делает его незаменимым. При выполнении небольших строительных проектов дома одним из необходимых действий является смешивание цемента для изготовления бетона. Большинство людей арендуют или покупают портативную бетономешалку для этой цели. Тем не менее, можно полностью избежать затрат, соорудив свой собственный микшер дома, и в следующих строках мы покажем вам, как это делается. Проект не простой, но и не очень сложный. Миксер идеально подходит для небольших работ по смешиванию растворов и будет стоить лишь небольшую часть стоимости покупной машины. Время, необходимое для работы, в зависимости от вашего уровня знаний, может составлять от 1 до 2 часов.

Вещи, которые вам понадобятся

Смеситель будет автоматической мойкой, оснащенной лопастями и установленной на ролике. Он будет с ручным управлением. Вот длинный список расходных материалов для работы.

Бондо (шпатлевка)	Бак для автоматической мойки
Велосипедные рукоятки	Два тройника ½”
Одна труба ½” x 7″	Две трубы ½” x 12″
Одна труба ½” x 18″	Четыре трубы 1″ x 12″
Один ниппель 1″ x 2″	Одна крестовина для труб диаметром 1″
Одна заглушка трубы 1″	Один крепежный болт 3/8″ x 6 ½” ( с шайбами и гайками )
Шайбы и шплинты	Два колеса 7″ со ступицами 3/8″
Втулки от ½” до 1″	Один стальной стержень ½” x 29″
Одна электрическая металлическая трубка 1 ¼” x 10″ (EMT)	Одна муфта 1″
Три угловых лопасти 1/16″ x 2″ x 5″ x 13″	Болты ¼” x ¾”
Две ручки	Одна 1-дюймовая угловая поперечина для трубы
Два 8-дюймовых колеса со ступицами ½ дюйма	Листовой металл 18 калибра
Трубный ключ	Биты 3/32″ и ¼”
Сверлильный станок	Ножовка
Смазка	Разводной ключ

Для начала вам необходимо приобрести бочку/ванну. Для этой цели идеально подойдет старая автоматическая стиральная машина. Здесь мы предоставляем иллюстрированный план процедуры сборки; вам нужно будет выяснить некоторые детали.

Шаг 1: Создание угловых лопастей

Три угловых лопасти, прикрепленные к стенкам, облегчают перемешивание цемента в ванне. Металлолом, в том числе угловые скобы или угловые металлические детали, может служить этой цели. Посмотрим, сможешь ли ты раздобыть такие кусочки. Если вы их не найдете, вам придется вырезать их из листового металла 18-го калибра. Как показано на схеме ниже, вырежьте листы размером 2″ x 5″ x 13″ и согните их под углом 15° примерно в 1″ от основания. Просверлите два отверстия диаметром ¼ дюйма во всех трех лопастях для крепления.

Просверлите соответствующие отверстия в стенках ванны, чтобы прикрепить лопасти с помощью болтов ¼ дюйма. Если вы используете бак для стиральной машины, в нем будут перфорации, которые необходимо закрыть. Чтобы заблокировать их и предотвратить протекание, используйте замазку (Bondo) и покройте ею всю внутреннюю поверхность, чтобы сделать ванну герметичной.

Шаг 2: Сборка трубной рамы и соединение роликов

Как показано на схеме, представленной ниже, следующим шагом является сборка всей трубной рамы путем навинчивания каждой детали на место. Закрепите маленькое и большое колеса с помощью шайб, гаек и шплинтов. Чтобы предотвратить раскачивание колеса, убедитесь, что шплинт просверлен и закреплен как можно ближе к колесу. Смазка всей сборки обеспечит бесперебойную работу.

Шаг 3: Соберите все вместе

Установив ролик и опорную трубу, можно прикрепить смеситель. Закрепите ванну, как показано на схеме ниже, чтобы она вращалась на центральном валу, чтобы облегчить смешивание. Вам нужно будет закрепить вал на крестовине центральной трубы, а затем соединить его с трубой ЭМТ и заглушкой с помощью муфты и ниппеля, как показано на рисунке ниже. Нанесите достаточное количество смазки на центральный вал и все движущиеся части приспособления, чтобы обеспечить плавную работу.

Шаг 4: Прикрепите ручки

Вы можете прикрепить велосипедную ручку вместе с двумя другими ручками, чтобы держать смесительную ванну. Вот и готов ваш самодельный миксер. Его нужно будет вручную вращать, чтобы смешать цемент. Вы можете покрасить его, чтобы предотвратить ржавчину металла. Вот как должно выглядеть готовое изделие.

Тем из вас, кто уже увлекается проектами «сделай сам», эта процедура сборки покажется довольно простой. Если у вас есть запасные части и инструменты, необходимые для работы, настоятельно рекомендуется собрать собственный миксер, следуя этой процедуре. Вы можете вносить изменения в размер и масштаб в соответствии с вашими потребностями.
