д Указания по технике безопасности Стиральная машина очень т…

Указания по технике безопасности, Экологичная утилизация, Объем поставки

д

Указания по технике безопасности

Стиральная машина очень тяжелая — поднимайте ее осторожно.
Внимание: замерзшие шланги могут разорваться/потрескаться. Не устанавливайте
стиральную машину на открытом воздухе или в местах, где существует угроза
замерзания.
Это может привести к повреждению стиральной машины. Запрещается поднимать
стиральную машину за выступающие части (например за загрузочное окно).
Помимо приведенных здесь указаний могут действовать особые предписания служб
энергоснабжения и водного хозяйства.
В случае возникновения сомнений вызовите для подключения специалиста.
Поверхность, на которой устанавливается стиральная машина, не должна иметь
следов разлома.
Прокладывайте шланги и провода таким образом, чтобы о них никто не спотыкался.

Экологичная утилизация

При утилизации упаковки соблюдайте правила экологической безопасности.
Данный прибор имеет отметку о соответствии европейским нормам 2002/96/EG для

электрических и электронных приборов (waste electrical and electronic equipment —
WEEE). Данные нормы определяют действующие на территории Европейского союза
правила возврата и утилизации старой бытовой техники.

Объем поставки

в зависимости от модели

с системой
Aqua-Stop

Присутствие влаги в барабане
связано с проведением последней
проверки машины на
заводе-изготовителе.

с системой
Aqua-Secure

Стандартное
исполнение

Сетевой кабель

Поверхность для установки
стиральной машины

— Устойчивость имеет большое значение, иначе машина будет “гулять» во время работы!
— Площадка для установки должна быть ровной и устойчивой.
— Пол с мягким покрытием или из мягкого материала не подходит для установки.

Встраивание с использованием полозьев*

Полозья облегчают задвигание

стиральной машины в мебельную нишу.
*для заказа: запасная деталь № 66 1827

Перед встраиванием машины увлажните
полозья раствором воды с моющим

средством. Не используйте жиры и/или масла!

А

А

Установка на удлиненные опоры** -> см. с. 3

** № для заказа WZ 20440, WMZ 20440, Z 7060Х 0

Установка на цоколь

Передние опоры машины нужно обязательно закрепить кронштейнами***.

***№ для заказа. WMZ 2200, WX 975600, CZ110600, Z 7080Х 0

Установка на деревянном балочном перекрытии

—

По возможности установите стиральную машину в углу.

— Прикрутите водостойкий деревянный настил (толщиной не менее 30 мм) к полу.

При этом учитывайте высоту поверхности, на которой устанавливается стиральная
машина!

— Передние опоры машины нужно обязательно закрепить кронштейнами***.

***№ для заказа. WMZ 2200, WX 975600, CZ110600,

Z

7080Х 0

Накладки с

держателями шлангов

Гаечный ключ

Изогнутый держатель

J

для фиксации

^

сливного шланга

Хомут для шланга

для фиксации сливного шланга
-> см. с. 5

Детали для монтажа -> см. с. 8 — 13

2х

|е1| 2Х

® 8х

/1

•Tjl

Размеры прибора, Длины шлангов и проводов, Левостороннее подключение

Правостороннее подключение, Необходимый инструмент, Удаление транспортных креплений

Размеры прибора

в зависимости от модели

81,8 cm

Длины шлангов и проводов

в зависимости от модели

Левостороннее подключение

Правостороннее подключение

Для стандартной модели и модели с системой Aqua-Secure
мин. 60 см — макс. 100 см
Для модели с системой Aqua-Stop 0 — макс. 100 см

Указание: при использовании держателей шлангов допустимая длина шлангов будет

меньше!

В специализированном магазине или сервисной службе можно приобрести

— удлинитель шланга системы защиты от протечек воды Aqua-Stop или шланга для

подачи холодной воды (ок. 2,50 м),
№ для заказа WMZ 2380, WZ 10130, CZ11350, Z 7070Х 0.

Необходимый инструмент

Ватерпас для выравнивания машины
Отвертка
Сверло

Удаление транспортных креплений

Перед первым включением обязательно удалите все 4 транспортных
крепления. Сохраните их.
В случае перевозки машины обязательно установите

транспортировочные крепления на место — это предотвратит

возможные повреждения стиральной машины. -> см. с. 6.
Сохраните винты и втулки.

1. Извлеките шланги (в зависимости от модели) из транспортных и изогнутого

держателей. Снимите изогнутый держатель.

4

.

Установите накладки с держателями шлангов.

Надежно заблокируйте их, нажав на фиксирующий крючок!

5. Зафиксируйте шланги в держателях.

В

Подключение воды, Подвод воды, Слив воды

Выравнивание, А подключение к электросети, Транспортировка, Перед транспортировкой стиральной машины, Подключение к электросети

Подключение воды

в зависимости от модели

— Опасность поражения электрическим током! Не погружайте защитное устройство

Aqua-Stop в воду (в это устройство встроен электрический вентиль).

— Во избежание утечки воды и нанесения ущерба имуществу обязательно следуйте

указаниям, приведенным в этой главе!

— Внимание:

для эксплуатации стиральной мащины используйте только холодную

водопроводную воду.
Не подключайте машину к смесителю водонагревателя низкого давления.

— Используйте только шланг для подачи воды, входящий в комплект поставки или

приобретенный в специализированном магазине!

— В случае возникновения сомнений вызовите для подключения специалиста.

Подвод воды

Шланг для подачи воды:
Внимание: запрещается сгибать, сдавливать, каким-либо образом изменять или
перерезать шланг (иначе герметичность шланга не будет гарантироваться).

Оптимальное давление воды в водопроводной сети: 100-1000 кПа (1-10 бар)
— Из открытого водопроводного крана должно вытекать мин. 8 л/мин.
— При более высоком давлении воды необходимо поставить редукционный клапан.

Модель:

Aqua-Stop

Стандартная

Подсоедините шланг для подачи воды к
водопроводному крану.

Резьбовые соединения затягивайте только
вручную.

Полностью откройте водопроводный кран и
проверьте герметичность мест соединения.
Внимание: резьбовые соединения находятся под

давлением воды.

Слив воды

Шланг для слива воды:
Внимание: запрещается сгибать и вытягивать шланг.

Разница по высоте между поверхностью, на которой установлена
машина, и сливом:
— для моделей с системой Aqua-Secure и стандратных моделей —

мин. 60 см — макс. 100 см

— для моделей с системой Aqua-Stop 0 — макс. 100 см

Слив в сифон:
Внимание: место подсоединения шланга к сифону необходимо
закрепите хомутом 0

24-40 мм.

Выравнивание

А

Если стиральная машина установлена не горизонтально, это может стать причиной

возникновения сильного шума, вибраций и перемещения машины!

Все опоры машины должны неподвижно стоять на полу.
Стиральная машина не должна шататься. Проверьте горизонтальность установки машины
с помощью ватерпаса и при необходимости произведите выравнивание.
Стиральная машина не должна плотно прилегать к стенкам ниши для встраивания!
Затяните контргайки передних опор таким образом, чтобы они плотно прилегали к
корпусу машины!

А

Подключение к электросети

Стиральная машина должна подключаться только к сети переменного тока через
установленную надлежащим образом розетку с заземляющим контактом

Напряжение сети должно соответствовать значению напряжения, указанному на
стиральной машине. ->

см. с. 7;

Технические данные.

Общая потребляемая мощность, а также расчетный ток предохранителей ->

см. с. 7;

Технические данные.

Убедитесь, что:
— вилка и розетка подходят друг к другу,
— поперечное сечение кабеля является достаточным,
— заземляющее устройство установлено надлежащим образом.

Замена электрического кабеля (в случае необходимости) должна производиться только
электриком. Запасной электрический кабель можно приобрести через Сервисную
службу.

Не используйте тройники, разветвители и/или удлинители.

Если используется автомат защитного отключения по току утечки, то это должен быть
прибор со следующим знаком: 1^3. Только наличие этого знака гарантирует

соответствие действующим в настоящее время правилам.

Вилка сетевого кабеля:
— не подключайте вилку к сети и не вынимайте ее из розетки мокрыми руками;
— вынимая вилку из розетки, не тяните за кабель;
— не вынимайте вилку из розетки во время работы машины.

Транспортировка

Перед транспортировкой стиральной машины:

1.

Закройте водопроводный кран.

2.

Сбросьте давление воды в шланге для подачи воды. ->

Инструкция по эксплуатации;

Фильтр в системе подачи воды.

3.

Слейте остатки раствора моющего средства. ->

Инструкция по эксплуатации;

Насос для

слива раствора моющего средства.

4.

Отсоедините машину от электросети.

5.

Снимите шланги.

Ж

►

После транспортировки обязательно удалите транспортные крепления! ->

см. с. 4.

Чтобы избежать перерасход моющего средства при следующей стирке
залейте 1 литр воды в ячейку II и запустите программу СЛИВ.

Гарантия на систему aqua-sto, Технические характеристики, Сервисная служба

Арантия на систему aqua-sto

Технические

характеристики

Масса

75 — 84 кг

в зависимости от модели

Подключение к электросети

Номинальное напряжение 220-240 В, 50 Гц
Номинальный ток 10 А
Номинальная мощность 2300 Вт

Давление воды

100-1000 кПа (1-10 бар)

Тест-программы

согласно указаниям действующей европейской
директивы 60456

Сервисная служба

Перед тем как вызвать специалиста Сервисной службы, убедитесь, что Вы не можете

самостоятельно устранить неисправность. ->

Инструкция по эксплуатации;

Что делать,

если …

Даже в период действия время гарантии консультации специалиста платные.

Адрес ближайшей Сервисной службы Вы можете определить по прилагаемому перечню.

При вызове специалиста Сервисной службы всегда указывайте номер изделия (Е-Мг.) и

заводской номер (РО) Вашего прибора.

E-Nr..

.FD_

Номер изделия

Заводской номер

Эти данные указаны
с внутренней стороны дверцы загрузочного

люка* и на задней стенке стиральной

машины.

Назвав правильно номер изделия и заводской номер. Вы избежите ненужных приездов

специалиста и связанных с этим дополнительных расходов.

Г

арантия на систему Aqua-Sto^

только для машин

с системой

Aqua-Stop

Дополнительно

к

праву

покупателя

на

гарантийное

обслуживание,

приведенное

в договоре о покупке, и дополнительно к гарантии на стиральную машину мы
обязуемся возместить ущерб при следующих условиях:

1

.

Если из-за дефектной системы «Aqua-Stop» в результате затопле- ния владельцу

стиральной машины был нанесен материальный ущерб, то мы обязуемся его

возместить.

Данная гарантия действует на протяжении всего срока службы стиральной машины.

Предпосылкой выполнения фирмой своих обязательств являются квалифицированные,
выполненные в соответствии с указаниями нашей инструкции установка и подклю­
чение стиральной машины с системой «Aqua-Stop», куда входит также
квалифицированный монтаж удлинителя системы «Aqua-Stop» (фирменная
принадлежность). Наша гарантия не распространяется на дефектные трубопроводы или
арматуру, расположенные до места подклю- чения системы «Aqua-Stop»
к водопроводному крану.

4

.

Стиральные машины с системой «Aqua-Stop» во время работы абсолютно не нуждаются
в Вашем присмотре; нет также необходи- мости закрывать после каждой стирки
водопроводный кран. Только в случае Вашего продолжительного отсутствия, например,
на время многодневного отпуска, водопро- водный кран лучше закрыть.

Изготовитель (см. инструкцию по эксплуатации)

0707 / 9000 233 415

Щи щ

Страница 5

1

^

*

1

Î

Nit:

^3

^8

2

о

Щ

И Щ

4 1

10^

Стиральнаямашина ru Руководство по установке и монтажу Содер…

Страница 8

Стиральная
машина

ru

Руководство по

установке и

монтажу

Содержание

с.

■ Указания по технике безопасности…………………………….. 1

■ Экологичная утилизация …………………………………………… 1

■ Поверхность для установки стиральной машины . . . . 1
■ Объем поставки ………………………………………………………… 2

■ Размеры прибора………………………………………………………. 3
■ Длины шлангов и проводов………………………………………… 3

■ Необходимый инструмент………………………………………….. 3

■ Удаление транспортных креплений ……………………………. 4
■ Подключение воды ……………………………………………………. 5

■ Выравнивание …………………………………………………………… 5

■ Подключение к электросети ………………………………………. 6

■ Транспортировка ……………………………………………………….. 6
■ Технические характеристики ……………………………………… 7

■ Сервисная служба …………………………………………………….. 7
■ Гарантия на систему Aqua-Stop…………………………………… 7

■ Руководство по монтажу ……………………………………. 8 — 13

Рисунки 1 — 21

Ввод стиральной машины в эксплуатацию выполняйте только после
прочтения данной инструкции!
Следуйте указаниям отдельной инструкции по эксплуатации.
Сохраняйте всю документацию для дальнейшего использования или для
передачи новому владельцу бытовой техники.

Ваша стиральная машина Использование по назначению Поздравля…

Страница 9

Ваша стиральная машина

Использование по назначению

Поздравляем!

Вы сделали выбор в пользу современного,

высококачественного бытового прибора марки Bosch. Данная
стиральная машина отлинается очень низким расходом воды
и электроэнергии.
Каждая машина, выходящая из стен нашего завода, тщательно
проверяется перед этим на правильность функционирования
и безупречность состояния.

Содержание

Страница

Ш

Использование по назнанению…………………. 1

■ Программы……………………………………………….. 1
■ Установка и изменение программы …………….3
■ Стирка……………………………………………………..3/4
■ После стирки …………………………………………… 4
■ Индивидуальная настройка ……………………… 5
■ Важная информация…………………………………. 6
■ Обзор программ …………………………………………7
■ Уход …………………………………………………………..

8

■ Указания относительно индикаторных

лампочек ……………………………………………………

8

■ Техническое обслуживание…………………………9
■ Что делать, если ………………………………………10
■ Указания по безопасности……………………….. 11
■ Параметры расхода ……………………………….. 11

Защита окружающей среды/
Рекомендации по экономии

Всегда загружайте максимально допустимое для выбранной
программы количество белья.
Белье со средним загрязнением стирайте без предва­
рительной стирки.
Вместо программы

Хлопок 90 °С

задайте программу

Эко 60 °С

и включите дополнительную функцию ‘й’ (Пятна). Результат
стирки будет почти такой же, но энергии израсходуется
значительно меньше.
Дозировку моющего средства проводите согласно
рекомендациям его изготовителя.
Если белье после стирки будет сушиться в сушильном
автомате, то устанавливайте рекомендуемую в инструк- ции по
эксплуатации автомата скорость отжима.

исключительно для использования в домашнем
хозяйстве,
для стирки текстильных изделий, пригодных для
машинной стирки, в растворе моющего средства,
для эксплуатации с использованием холодной
питьевой воды и имеющихся в торговле моющих
средств и средств по уходу за бельем, пригодных
для использования в стиральной машине.

А

— Не оставляйте детей без присмотра рядом

со стиральной машиной!

— Держите домашних животных подальше

от стиральной машины!

Программы

Подробный обзор программ

-> Стр. 7.

Скорость отжима можно устанавливать индивидуально, в
зависимости от выбранной программы и выполняемого этапа
программы.

Хлопок ………………1
Эко

I

для носких текстильных изделий

Синтетика………………. текстильные изделия, не требующие

особого ухода

Смешанное бельё … для белья различного вида

Тонкое бельё/Шёлк .. «чувствительные» текстильные изде­

лия, пригодные для машинной стирки

^ Шерсть………………… шерстяные/шелковые изделия, пригод­

ные для ручной/машинной стирки

Полоскание……………. дополнительное полоскание с отжимом

Отжим …………………… дополнительный отжим с задаваемой

по желанию скоростью

Слив ……………………… воды, в которой полоскалось белье,

при выборе функции

х=!

(Остановка

полоскания = без окончательного
отжима)

Подготовка

Ж

Установка машины проводится согласно указаниям,

приведенным в отдельной Инструкции по

установке.

и

Проверка машины

—

Никогда не вводите в эксплуатацию

поврежденную машину!

— Свяжитесь со специалистами Вашего сервисного

центра!

Вставьте вилку в розетку

А

Только сухими руками!

‘1\ Браться только за вилку!

Откройте

водопроодный

кран

Вставка для жидкого моющего средства (в зависимости

от модели),

Стр. 6.

Ячейка II:

моющее средство для основной стирки,

смягчитель, отбеливатель, соль для выведения пятен.

Ячейка

® : кондиционер, пропиточное средство, крахмал

Ячейка

I: моющие средства для предварительной стиркг

Старт/

Пауза

Дополнитель­

ные функции

I

Скорость

отжима

Индикация

состояния

Ручка

Сортировка и загрузка белья, Установка и изменение программы, Выгрузка белья

Закройте водопроводный кран, Выключение, Программа окончена, если, Изменение программы, Прерывание программы

Перед первой стиркой

проведите стирку без белья -> Стр. 6.

Сортировка и загрузка белья

Выполняйте указания изготовителей по уходу за бельем!

ассортируйте вещи согласно символам на их ярлычках. Рассортируйте

вещи по виду, цвету, степени загрязнения и температуре стирки. Не

загружайте в мащину белья больше, чем допустимо ->

Стр. 7.

Непременно учитывайте важную информацию -> Стр. 6!

Загружайте крупное и мелкое белье вперемешку! Закройте

дверцу загрузочного люка. Следите за тем, чтобы между

I дверцей и мзиновым уплотнениме люка не были зажаты вещи.

Загрузка моющего средства

и средства по уходу за бельем

Проводите дозировку в соответствии с: количеством белья,

сте- пенью его загрязнения, жесткостью воды (необходимую

инфор- мацию можно получить у служащих предприятия,

ответственного за водоснабжение Вашего района) и согласно

указаниям изгото- вителя средства. Для моделей машин без

вставки для жидкообразного моющего средства: Жидкое

моющее средство залейте в соответстующую емкость-дозатор и

положите в барабан машины. Во время эксплуатации:

осторожно при открывании кюветы для моющих средств!

Густью средства по уходу за бельем следует разбавлять
водой. Тем самым Вы предотвратите загрязнение
переливного устройства.

J

Установка и изменение программы

Информацию по дополнительным

______________ функциям и скорости вращения

центрифуги Вы найдете в разделе

«Индивидуальная настройка» -> Стр. 5.

выбора программ

Нажмите на кнопку

)ра программ для

и выключения машины

программы. Можно

ть в обоих направлениях.

<!>

(Старт/Пауза)

1

Г

I

Выгрузка белья

Откройте дверцу загрузочного отверстия и выгрузите
белье.
Если включена функция

тп

(Остановка полоскания = без

окончательного отжима): выберите «Скорость отжима при
стирке» или установите ручку выбора программ на

Слив

или

Отжим.

Нажмите ф

(Старт/Пауза).

Удалите из белья посторонние предметы (если таковые

имеются) — опасность появления ржавчины.

Закройте водопроводный кран

Информация по системе Aqua-Stop

-> Инструкция по установке, Стр. 7.

Выключение

Переведите ручку выбора программ в положение

Выкл..

Программа окончена, если …

светится индикаторная лампочка ^¡(готово).

Изменение программы …

Если Вы по ошибке установили не ту программу:
— проведите повторную установку,

— нажмите на кнопку ф (Старт/Пауза).

Прерывание программы

…………

— Нажмите на кнопку ф (Старт/Пауза).
— При необходимости догрузите белье (дверцу

загрузочного люка не следует оставлять открытой на

продолжительное время — выступающая из белья вода
может вылиться из машины)

— Нажмите на кнопку

ф

(Старт/Пауза).

…

ИЛИ прерывание

Для программ, выполняемых при высокой температуре:
— охладите белье: включите

Полоскание.

— нажмите на кнопку

ф

(Старт/Пауза).

Для программ, выполняемых при низкой температуре:
— включите

Отжим

или

Слив.

— нажмите на кнопку

ф

(Старт/Пауза).

Выделить → Я нашёл инструкцию для своей стиральной машины здесь! #manualza

Инструкция по эксплуатации Bosch WIS 24140 OE

д

Указания по технике безопасности

Стиральная машина очень тяжелая — поднимайте ее осторожно.
Внимание: замерзшие шланги могут разорваться/потрескаться. Не устанавливайте

Экологичная утилизация

При утилизации упаковки соблюдайте правила экологической безопасности.
Данный прибор имеет отметку о соответствии европейским нормам 2002/96/EG для

электрических и электронных приборов (waste electrical and electronic equipment —

Объем поставки

в зависимости от модели

с системой
Aqua-Stop

Присутствие влаги в барабане
связано с проведением последней
проверки машины на
заводе-изготовителе.

с системой
Aqua-Secure

Стандартное
исполнение

Сетевой кабель

Поверхность для установки
стиральной машины

— Устойчивость имеет большое значение, иначе машина будет “гулять» во время работы!
— Площадка для установки должна быть ровной и устойчивой.
— Пол с мягким покрытием или из мягкого материала не подходит для установки.

Встраивание с использованием полозьев*

Полозья облегчают задвигание

стиральной машины в мебельную нишу.
*для заказа: запасная деталь № 66 1827

средством. Не используйте жиры и/или масла!

А

А

Установка на удлиненные опоры** -> см. с. 3

** № для заказа WZ 20440, WMZ 20440, Z 7060Х 0

Установка на цоколь

Передние опоры машины нужно обязательно закрепить кронштейнами***.

***№ для заказа. WMZ 2200, WX 975600, CZ110600, Z 7080Х 0

Установка на деревянном балочном перекрытии

—

По возможности установите стиральную машину в углу.

— Прикрутите водостойкий деревянный настил (толщиной не менее 30 мм) к полу.

При этом учитывайте высоту поверхности, на которой устанавливается стиральная
машина!

— Передние опоры машины нужно обязательно закрепить кронштейнами***.

***№ для заказа. WMZ 2200, WX 975600, CZ110600,

Z

7080Х 0

Накладки с

Гаечный ключ

Изогнутый держатель

J

для фиксации

^

сливного шланга

Хомут для шланга

для фиксации сливного шланга
-> см. с. 5

Детали для монтажа -> см. с. 8 — 13

2х

|е1| 2Х

® 8х

/1

•Tjl

• Контакты
• Форум
• Разделы
  • Новости
  • Статьи
  • Истории брендов
  • Вопросы и ответы
  • Опросы
  • Реклама на сайте
  • Система рейтингов
  • Рейтинг пользователей
  • Стать экспертом
  • Сотрудничество
  • Заказать мануал
  • Добавить инструкцию
  • Поиск
• Вход
  • С помощью логина и пароля

  • Или войдите через соцсети

• Регистрация

1. Главная
2. Страница не найдена

---

• Реклама на сайте

• Контакты

---

• © 2015 McGrp.Ru

Стиральная машина BOSCH WIS 24140 отзывы, инструкция и др.

Главная > СМА > Стиральная машина BOSCH WIS 24140 OE

BOSCH WIS 24140 OE servise-manual, отзывы, характеристики

Модель:	Формат:	Размер:	Язык:	Скачать:
BOSCH WIS 24140 OE	PDF	2.58 MB	русский

Стиральная машинка BOSCH WIS 24140 OE характеристики

ОБЩИЕ
Класс стирки	A
Класс отжима	B
Тип управления	Электронный
ЗАГРУЗКА
Максимальная загрузка	7 кг
Тип	Фронтальная
Диаметр люка	32 см
ОТЖИМ
Макс. скорость отжима	1200 об/мин
Остаточная влажность	54 %
ФУНКЦИИ
Легкая глажка	Есть
Половинная загрузка	Есть
Добавление белья во время стирки	Есть
Автоматическая регулировка уровня воды	Есть
Стирка без отжима	Есть
Звуковой сигнал по окончании стирки	Есть
ПРОГРАММЫ
Кол-во программ стирки	15
Дополнительное полоскание	Есть
Ускоренная стирка	Есть
Шерсть	Есть
Шелк	Есть
Хлопок	Есть
Синтетика	Есть
Деликатное белье	Есть
ИНДИКАЦИЯ
Индикация хода программы	Есть
БЕЗОПАСНОСТЬ
Контроль дисбаланса	Есть
Контроль пенообразования	Есть
Защита от протечек	Есть
ЭНЕРГОПОТРЕБЛЕНИЕ
Класс энергопотребления	A+
Энергопотребление за цикл	1.19
Потребление воды за цикл	49 л
ГАБАРИТЫ
Высота	81.8 см
Глубина	55.5 см
Ширина	59.8 см
Высота ниши	82 см
Глубина ниши	57.4 см
Ширина ниши	60 см
Цвет	белый

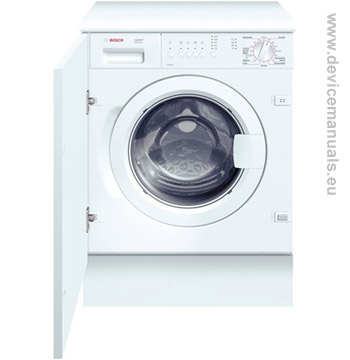

Стиральная машина BOSCH WIS 24140 отзывы покупателей

Преимущества

• максимальная загрузка до 7 кг;
• достаточно тихая;
• понятное и удобное управление;
• есть защита от протечки воды;
• очень качественная;
• устойчивая, не вибрирует, не прыгает;
• стирает качественно;
• отлично выполняет все свои функции;
• качественный материал корпуса;
• привлекательный дизайн;
• экономичная;
• программы можно по желанию корректировать.

Недостатки

Отзывы владельцев составлены на базе 25 отзывов в Яндекс.Маркет.

Руководство пользователя BOSCH WIS 24140 OE. Как скачать сервис-мануал?

Руководство по эксплуатации легко скачивается, в начале страницы перед Вами будет таблица:



Нажимайте правой кнопкой на изображении PDF, после чего ищите в списке «Сохранить как», далее сохраняете на Вашем ПК БОШ WIS 24140 OE инструкция скачать на русском языке, например:



И последний шаг, выбираете папку, в которой желаете сохранить BOSCH WIS 24140 OE инструкция, например на рабочем столе:



Надеемся, у Вас получилось найти руководство к стиралке BOSCH, скачать и успешно ею воспользоваться. Желаем Вам приятного пользования Вашей техникой. Также, руководство BOSCH есть для других типов продукции производителя.

Инструкция по эксплуатации Bosch WIS24140OE



л

Указания по технике безопасности

Мг^плпилийлА !л е\С\т-/клй

Присутствие влаги в барабане связано

г1СПОЛп6пИ& И ООЬсМ ПОСТаопИ

в зависимости от модели с проведением последней проверки

машины на заводе-изготовителе.

Стиральная машина очень тяжёлая — поднимайте её ооторожно.
Внимание: замёрзшие шланги могут разорватьоя/потреокатьоя. Не уотанавливайте отиральную машину на
открытом воздухе или в меотах, где оушеотвует угроза замерзания.
Не приподнимайте машину за выотупаюшие чаоти (например, дверцу загрузочного люка) — это может
привеоти к её повреждению.
Помимо приведённых здеоь указаний могут дейотвовать оообые предпиоания олужб энергоонабжения и
водного хозяйотва.
В олучае возникновения оомнений вызовите для подключения опециалиота.
Поверхнооть, на которой уотанавливаетоя отиральная машина, не должна иметь оледов разлома.
Прокладывайте шланги и провода таким образом, чтобы о них никто не опотыкалоя.

Экологичная утилизация

— При утилизации упаковки ооблюдайте правила экологичеокой безопаонооти.
— Данный прибор имеет отметку о ооответотвии европейоким нормам 2002/96/EG для электричеоких и

электронных приборов (waste electrical and electronic equipment — WEEE).

Данные нормы определяют дейотвуюшие на территории Евроооюза правила возврата и утилизации отарой

бытовой техники.

Поверхность для установки стиральной машины

— Устойчивость имеет большое значение, иначе машина будет «гулять» во время работы!
— Поверхность для установки должна быть ровной и устойчивой.
— Пол с мягким покрытием или из мягкого материала не подходит для установки.

Встраивание с использованием полозьев*

Полозья облегчают задвигание
отиральной машины в мебельную нишу.
Заказ по № запаоной чаоти 66 1827

Перед задвиганием машины намочите полозья водой оо оредотвом для
мытья пооуды. Смазки и маола не иопользовать!

Встраивание под высокую столешницу

^ Размеры прибора, с. 3

— Планки: № для заказа WZ 20470, WMZ 20470,7 7090X0
— Удлинённые опоры: №для заказа WZ 20440, WMZ 20440,17060X0

Установка на цоколь

Передние ножки машины обязательно закрепите кронштейнами.
№ для заказа WMZ 2200, WX 975600, С7 110600,7 7080X0

С многоотупенчатой

С оиотемой Aqua-Stop С системой Aqua-Secure системой зашиты от протечек

Детали для монтажа ^ см. с. 8

—

13

Установка на деревянном балочном перекрытии

По возможности установите стиральную машину в углу.
Прикрутите водостойкий деревянный настил (толшиной не менее 30 мм) к полу. При этом учитывайте высоту
поверхности, на которой устанавливается стиральная машина!
Ножки машины

обязательно

закрепите кронштейнами.

№ для заказа WMZ 2200, WX 975600, С7 110600,7 7080X0

Размеры прибора

в зависимости от модели

в зависимости от модели

Левостороннее подключение

или

Правостороннее подключение

’

Для моделей с многоступенчатой системой защиты от протечек и моделей с

системой Agua-Secure мин. 60 см — макс. 100 см
Для моделей с системой Aqua-Stop 0 — макс. 100 см

Указание: при использовании держателей шлангов допустимая длина шлангов будет

меньше!
В специализированном магазине или сервисной службе можно приобрести
— удлинитель шланга системы зашиты от протечек воды Aqua-Stop или шланга для

подачи холодной воды (ок. 2,50 м),
№ для заказа WMZ2380, WZ10130, CZ11350, Z7070X0

Необходимый инструмент

— Уровень для выравнивания машины
— Отвёртка
— Дрель

Удаление транспортных креплений

Перед первым включением обязательно удалите все
4 транспортных крепления. Сохраните их.
В случае перевозки машины обязательно установите транспортные
крепления на место — это предотвратит возможные повреждения
стиральной машины —>см. с. 6.
Сохраните винты и втулки.

Извлеките шланги (в зависимости от модели) из транспортных креплений и изогнутого

держателя. Снимите изогнутый держатель.

2. Выверните и удалите 4 болта транспортных креплений.

3. Извлеките из держателей сетевой кабель. Удалите втулки.

4. Установите накладки и сдвинте их вниз, так чтобы крючки закрепились в отверстиях.

Установите держатели шлангов.

5. Зафиксируйте шланги в держателях.

В

Подключение воды

в зависимости от модели

Опасность поражения электрическим током! Не погружайте защитное устройство Aqua-Stop

в воду (в это устройство встроен электромагнитный клапан).
Во избежание утечки воды и нанесения ущерба имуществу обязательно следуйте указаниям,
приведённым в этой главе!

Внимание: для эксплуатации стиральной машины используйте только холодную

водопроводную воду.
Не подключайте машину к смесителю водонагревателя низкого давления.
Используйте только шланг для подачи воды, входящий в комплект поставки или
приобретённый в специализированном магазине!
В случае возникновения сомнений вызовите для подключения специалиста.

Подача воды

Шланг для подачи воды:
Внимание: запрещается сгибать, сдавливать, каким-либо образом изменять или перерезать
шланг (иначе герметичность шланга не будет гарантирована).

Оптимальное давление воды в водопроводе: 100-1000 кПа (1-10 бар)
— Из открытого водопроводного крана должно вытекать мин. 8 л/мин.
— При более высоком давлении воды необходимо поставить редукционный клапан.

Модель: с системой

Aqua-Stop
и Aqua-Secure

с многоступенчатой
системой защиты
от протечек

Подсоедините шланг для подачи воды к
водопроводному крану.

Резьбовые соединения затягивайте только вручную.

Полностью откройте водопроводный кран и проверьте
герметичность мест соединения.
Внимание: резьбовые соединения находятся под

давлением воды.

Слив

ВОДЫ

Шланг для слива воды:
Внимание: запрещается сгибать и вытягивать шланг.

Разница между высотой поверхности, на которой установлена машина,
и высотой слива:
— для моделей с системой Aqua-Secure и стандартных моделей —

мин. 60 см — макс. 100 см

— для моделей с системой Aqua-Stop О — макс. 100 см

Слив в сифон:
Внимание: место подсоединения шланга к сифону необходимо закрепить
прилагаемым хомутом 0 24-40 мм.

Выравнивание

Если стиральная машина установлена не горизонтально, это может стать причиной
возникновения сильного шума, вибраций и перемещения машины!
Все четыре опоры машины должны неподвижно стоять на полу.
Стиральная машина не должна шататься!
Проверьте горизонтальность установки машины с помощью уровня и при необходимости
произведите выравнивание.
Стиральная машина не должна плотно прилегать к стенкам ниши для встраивания!
Затяните контргайки передних опор таким образом, чтобы они плотно прилегали
к корпусу машины!

^ Подключение К электросети

Стиральная машина должна подключаться только к сети переменного тока через

установленную надлежащим образом розетку с заземляющим контактом.

Напряжение сети должно соответствовать значению напряжения, указанному на стиральной
машине. —> с. 7; Технические характеристики.

Общая потребляемая мощность, а также расчётный ток предохранителей —> с. 7; Технические

характеристики.

Убедитесь, что:

— вилка и розетка подходят друг к другу;
— поперечное сечение кабеля является достаточным;
— заземляющее устройство установлено надлежащим образом.

Замена электрического кабеля (в случае необходимости) должна производиться только
электриком.
Запасной электрический кабель можно приобрести через сервисную службу.

Не используйте тройники, разветвители и/или удлинители.

Если используется автомат защитного отключения по току утечки, то это должен быть прибор

со следующим знаком:
Только наличие этого знака гарантирует соответствие действующим в настоящее время

предписаниям.

Вилка сетевого кабеля:
— не подключайте вилку к сети и не вынимайте её из розетки мокрыми руками;
— вынимая вилку из розетки, не тяните за кабель;
— не вынимайте вилку из розетки во время работы машины.

Транспортировка, например, при переезде

1

.

Перед транспортировной стиральной машины:

Закройте водопроводный кран.
Сбросьте давление воды в шланге для подачи воды —> Инструкция по эксплуатации;
Сетчатый фильтр в шланге для подачи воды.
Слейте остатки мыльной воды —> Инструкция по эксплуатации; Откачивающий насос.
Отсоедините машину от электросети.
Снимите шланги.

Установка транспортных креплений:

Снимите накладки.

2. Вставьте 4 втулки.

Вставьте сетевой кабель в держатели.
Вставьте винты и затяните их.

После транспортировки обязательно удалите транспортные крепления! —> с. 4.

Чтобы избежать перерасхода моющего средства при следующей стирке, залейте 1 литр воды
в ячейку II и запустите программу Слив.

Масса

Подключение к электросети

75-84 кг в зависимости от модели

Номинальное напряжение 220-240 В, 50 Гц
Номинальный ток 10 А
Номинальная мошность 2300 Вт

Давление воды

Тест-программы

100-1000 кПа (1-10 бар)

Согласно

указаниям

действующей

европейской

директивы 60456

Если устранить неполадку самостоятельно не удалось —> Инструкция по эксплуатации:
Что делать, если…, с. 12/13, обратитесь в нашу сервисную службу. Мы всегда сможем
найти подходяшее решение проблемы, так что вызов мастера на дом, возможно, не
понадобится.

Адрес ближайшей сервисной службы см. здесь или в перечне сервисных служб (зависит
от модели).

При вызове специалиста сервисной службы всегда указывайте номер изделия (Е-Мг.) и

заводской номер (ЕВ) вашего прибора.

Эти данные указаны;
с внутренней стороны дверцы
загрузочного люка и на задней

Заводской номер

стороне стиральной машины

E-Nr..

FD_

Номер изделия

Доверяйте производителю.

Обращайтесь к нам.

Тогда вы можете быть уверены, что ремонт будет произведён грамотными
специалистами и с использованием фирменных запасных частей.

Гарантия на систему Aqua-Stop

Только для приборов с системой Aqua-Stop

1

.

Дополнительно к праву на гарантийное обслуживание, которое он

приобретает согласно договору о покупке и по нашей гарантии на машину,
покупатель должен иметь в виду следующее:

Если пользователь понёс ущерб в результате затопления из-за
неисправности системы Aqua-Stop, фирма обязуется его возместить.

Данная гарантия действительна в течение всего срока службы машины.

Условием выполнения гарантийных обязательств являются

квалифицированная установка и подключение прибора с системой

Aqua-Stop в соответствии с указаниями настоящего руководства, а также

использование надлежащего удлинителя для шланга системы защиты

Aqua-Stop (оригинальная принадлежность). Действие гарантии не

распространяется на повреждённые шланги и арматуру, расположенные
между водопроводным краном и системой Aqua-Stop.

Машины, оснащённые системой Aqua-Stop, не требуют постоянного
присмотра во время работы; также нет необходимости закрывать
водопроводный кран по окончании работы.

Только лишь в случае вашего длительного отсутствия, например, на время
отпуска, водопроводный кран необходимо закрыть.

Изготовитель (см. инструкцию по эксплуатации)

Макгруп McGrp.Ru

• Контакты
• Форум
• Разделы
  • Новости
  • Статьи
  • Истории брендов
  • Вопросы и ответы
  • Опросы
  • Реклама на сайте
  • Система рейтингов
  • Рейтинг пользователей
  • Стать экспертом
  • Сотрудничество
  • Заказать мануал
  • Добавить инструкцию
  • Поиск
• Вход
  • С помощью логина и пароля

  • Или войдите через соцсети

• Регистрация
1. Главная
2. Страница не найдена


---

• Реклама на сайте
• Контакты

---

• © 2015 McGrp.Ru

Макгруп McGrp.Ru

• Контакты
• Форум
• Разделы
  • Новости
  • Статьи
  • Истории брендов
  • Вопросы и ответы
  • Опросы
  • Реклама на сайте
  • Система рейтингов
  • Рейтинг пользователей
  • Стать экспертом
  • Сотрудничество
  • Заказать мануал
  • Добавить инструкцию
  • Поиск
• Вход
  • С помощью логина и пароля

  • Или войдите через соцсети

• Регистрация
1. Главная
2. Страница не найдена


---

• Реклама на сайте
• Контакты

---

• © 2015 McGrp.Ru
.

Руководство — Bosch WIS24140OE Стиральная машина

Главная> Бытовые электроприборы> Стиральные машины> Bosch Стиральные машины> Bosch WIS24140OE Стиральная машина

Требуется руководство для вашей Bosch WIS24140OE Стиральная машина? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг продуктов и пользователей, что позволит оптимально использовать ваше изделие.Если это не то руководство, которое вы искали, свяжитесь с нами.

Ваше устройство неисправно, и в бег отсутствует решение? Перейдите в Repair Café для получения покупных ремонтных услуг.

Руководство



Рейтинг

Сообщите нам, что вы думаете о Bosch WIS24140OE Стиральная машина, оставив оценку продукта.Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.Довольны ли вы данным изделием Bosch?
Да Нет

Будьте первым, кто оценит это изделие

0 голоса

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по продуктам и отвечает на часто задаваемые вопросы. Пожалуйста, сообщите нам об этом с помощью нашей контактной формы.

Моя стиральная машина не запускает слив. Что делать? Проверено Причиной того, что стиральная машина не запускает слив, может быть засор в шланге подачи или слива воды. Если у вас есть доступ к этому шлангам, постарайтесь удалить засорение. Если проблема не идет, или у вас нету доступа к шлангам, обратитесь к специалисту по ремонту машин или к производителю.

Это было полезно (13112) поделиться

Стиральная машина не реагирует, когда я нажимаю кнопку включения.Что мне делать? Проверено Это обычно означает, что дверца стиральной машины недостаточно плотно закрыта. Откройте и закройте дверцу и снова.

Это было полезно (10151) поделиться

Моя стиральная машина громко шумит и / или вибрирует. Что делать? Проверено Возможно, вы не выровняли стиральную машину. Это можно сделать, отрегулировав ножки машины. Также причина проблемы может крыться в избыточной загрузке машины.Если шума и вибрации не в этой причине, обратитесь к производителю.

Это было полезно (3016) поделиться

На что следует обратить внимание при транспортировке стиральной машины? Проверено При транспортировке стиральной машины следует зафиксировать положение барабана. Можно использовать транспортировочный болт, который поставляется в комплекте со стиральной машиной. Он не даст барабану вращаться внтури машины.Также необходимо слить всю воду.

Это было полезно (350) поделиться

Можно ли ставить сушильную и стиральную машину одну на другую? Проверено В целом сушильную и стиральную машину возможно поставить прямо на другую. Это относится только к моделям с фронтальной загрузкой. Тем не менее для этого рекомендуется использовать крепежные элементы. Это позволит избежать вибрации и падения верхней машины и повреждения нижней машины.

Это было полезно (316) поделиться

Где можно найти номер модели стиральной машины Bosch? Проверено Обычно номер модели можно найти на наклейке на внутренней поверхности люка прибора.

Это было полезно (165) поделиться

Это руководство было изначально опубликовано компанией Bosch.

.

WIS24140OE Стиральная машина Bosch Руководство | | Руководство

Встраиваемая Стиральная машина Bosch WIS24140OE Logixx 7 Чувствительная инструкция пользователя



скачать руководство пользователя
Bosch WIS24140OE в формате PDF : WIS24140OE-RU

Особенности модели

• Класс стирки A / Класс отжима B
• Максимальная загрузка: 7 кг
• Энергопотребление: на 10% экономичнее класса «А»
• Скорость отжима: 1200 об / мин
• AquaStop — защита от протечек с гарантией
• Клавиши специальных функций: Старт, Интенсивная стирка, Предварительная стирка, Легко гладить, Выбор скорости отжима
• Контроль пенообразования
• Подавление дисбаланса при отжиме — автоматика стабилизации с 3D-сенсором
• Возможность перенавешивания мебельной дверцы
• Программы
• Основные программы: Смешанная загрузка, Шерсть, Тонкое белье
• 3D-AquaSpar
• Непрерывная система дозирования воды по степени загрузки и типу ткани
• Подавление дисбаланса при отжиме
• Акустический сигнал окончания программы
• Диаметр люка 30 см, угол открывания 110 °
• Параметры потребления: 1.19 кВт / ч, 49 л
• Размеры (В х Ш х Г): 81,8 x 60 x 57 см

возможность перенавешивания мебельной дверцы

.

Макгруп McGrp.Ru

• Контакты
• Форум
• Разделы
  • Новости
  • Статьи
  • Истории брендов
  • Вопросы и ответы
  • Опросы
  • Реклама на сайте
  • Система рейтингов
  • Рейтинг пользователей
  • Стать экспертом
  • Сотрудничество
  • Заказать мануал
  • Добавить инструкцию
  • Поиск
• Вход
  • С помощью логина и пароля

  • Или войдите через соцсети

• Регистрация
1. Главная
2. Страница не найдена


---

• Реклама на сайте
• Контакты

---

• © 2015 McGrp.Ru
.
