Что можно сделать из электродвигателя от стиральной машины

Стиральные машины со временем изнашиваются и выходят из строя. Чаще всего их просто выбрасываются на свалку. Однако во многих случаях детали от стиральной машины могут пригодиться. Существует множество вариантов для второй жизни электромотора. Все зависит от умений, возможностей и фантазии домашнего мастера. В этой статье вы узнаете где можно применить двигатель от стиральной машины, если он находится в рабочем состоянии. Рассмотрим какие самоделки из двигателя от стиральной машины можно сделать.

Содержание

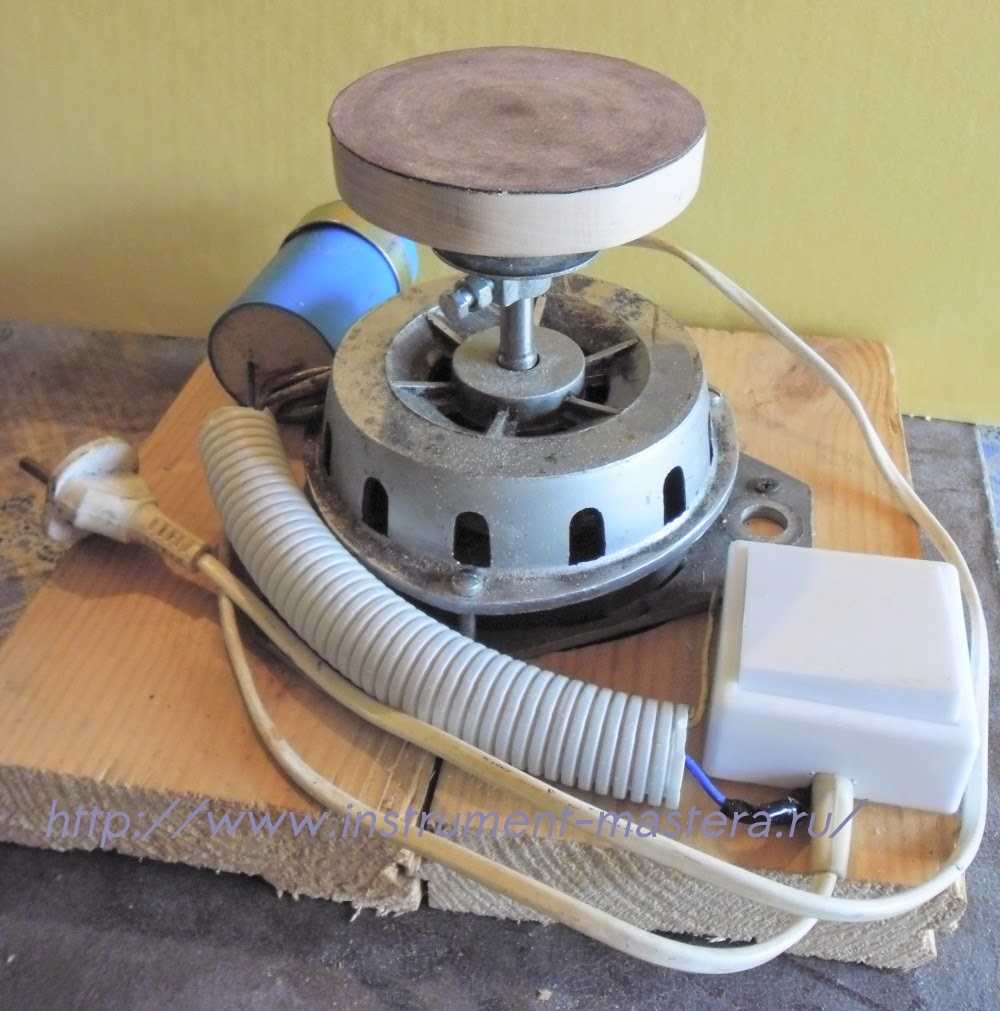

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Превращение электродвигателя от стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе и стиральных машин. Эта задача сопряжена с определенными трудностями, прежде всего технического плана. В обязательном порядке понадобятся услуги квалифицированного токаря уже на первом этапе работ.

В первую очередь предстоит выполнить разборку асинхронного двигателя, снятого с неисправной стиральной машины. Затем сердечник попадает в руки токаря, который убирает на станке слой элемента, глубиной 2 мм. Затем в сердечнике выполняется прорезка пазов на глубину 5 мм, в которые будут вставлены неодимовые магниты. Пазы рекомендуется делать уже после приобретения магнитов, когда станут известны их размеры.

После выполнения всех работ, необходимо закрепить на сердечнике неодимовые магниты. С этой целью изготавливается шаблон из жести или другого тонкого металла. Его габариты должны совпадать с размерами сердечника и шириной пазов, и он должен точно укладываться на место установки магнитов. Магниты располагаются на сердечнике на одинаковом расстоянии между собой и закрепляются с помощью клея. Кроме расстояния, большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут стать причиной залипания, в результате чего мощность генератора заметно снижается.

Для заполнения промежутков между магнитами используется холодная сварка. В завершение поверхность ротора шлифуется наждачной бумагой, после чего выполняется полная сборка устройства.

Собранный генератор необходимо протестировать. С этой целью понадобится небольшой аккумулятор, выпрямитель, мультиметр и контролер заряда. Подключение происходит по определенной схеме. Контролер заряда соединяется с двумя обмотками генератора через выпрямитель. Затем контролер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо обеспечить вращение ротора электродвигателя. Эту операцию невозможно выполнить вручную, поэтому следует воспользоваться дрелью или шуруповертом. Инструмент соединяется с ротором двигателя, после чего начинается вращение со скоростью примерно 800-1000 об/мин. При качественной сборке генератора выдаваемое напряжение составляет 220-300 В. Более низкое напряжение указывает на некачественную сборку ротора.

После сборки и проверки генератор можно использовать. Это потребует затрат энергии, необходимой для вращения ротора. Можно подключиться к небольшому двигателю внутреннего сгорания, например, от бензопилы или мотоцикла. Однако данный способ требует приобретения энергоносителя. Поэтому рекомендуются другие варианты, сравнительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Все домашние мастера должны помнить, что электродвигатель от стиральной машинки может быть переоборудован в генератор, мощностью не более 5 кВт. Обычно такие устройства выдают в среднем 2 кВт, достаточных для 1-2 помещений или бани. Так что полностью заменить электрическую сеть самодельным генератором не получится.

Токарный станок из двигателя от стиральной машины

Двигатель от стиральной машины идеально подходит для изготовления небольшого токарного станка по дереву. Основой конструкции служит рама, которая может быть изготовлена из уголка, профильных труб и других подручных материалов. Габариты рамы находятся в пределах 100 х 20 см, с возможными отклонениями в ту или иную сторону.

Электродвигатель вполне подойдет от старой стиральной машины, возможно даже и с советских времен. Например, Вятка-автомат оборудовалась асинхронным двигателем с двумя скоростями на 400 и 3000 оборотов в минуту. Подключение может выполнятся по всем известным схемам, в том числе и с использованием конденсатора.

Система крепления двигателя к раме выполняется индивидуально. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции. Это можно сделать с помощью шайб, которые при необходимости подкладываются в точках опоры. На шкиве электродвигателя закрепляется передняя бабка. Задняя бабка и направляющие также изготавливаются из подручных средств. Ось задней бабки должна быть параллельно раме и передней бабке, то есть необходимо выполнить ее центровку.

Важной деталью является подручник, выполняющий функцию опоры для режущего инструмента. Необходимо обеспечить его перемещение вдоль и поперек станины, а также надежную фиксацию во время работы.

Электродвигатель для дровокола

Основой конструкции, как и в токарном станке служит станина. Она изготавливается из металлического профиля или квадрата. Полученная площадка будет состоять из двух зон – силовой и рабочей. Силовая сторона предназначена для установки электродвигателя. Он должен быть надежно закреплен, поскольку основная нагрузка ложится на него.

В этой же зоне расположен блок управления двигателем. Для размещения электрических компонентов предусмотрена диэлектрическая пластина, а сами они должны быть по возможности помещаться в пластиковом корпусе. Рабочая зона выполнена в виде стола. В качестве материала используется стальной лист, толщиной 2-3 мм. На границе, условно разделяющей обе зоны монтируется постамент, на котором закрепляется вал колуна-конуса. Эту деталь нельзя крепить непосредственно на валу двигателя.

Для вала конуса оборудуется собственная опора на подшипниках. С целью компенсации рывков и создания крутящего момента, на вал рекомендуется установить маховик.

Бетономешалка из стиральной машины

Бетономешалка необходима в хозяйстве, особенно в частных и загородных домах. Однако бетономешалки достаточно дорогие, поэтому одним из вариантов решения проблемы будет изготовление бетономешалки из подручных средств. Лучше всего подойдет стиральная машина, причем не только электродвигатель, но и сам корпус.

Основание должно быть надежным, чтобы емкость в процессе вращения не шаталась. От этого полностью зависит длительность эксплуатации агрегата. Неустойчивое основание может привести к падению емкости и выходу из строя других элементов. Наиболее подходящей считается металлическая конструкция. При желании ее можно оборудовать колесами. Все части и детали соединяются между собой с помощью болтов или сварки. Для установки электродвигателя нужно предусмотреть специальные полочки с отверстиями под крепления. На такой же полочке крепится и редуктор, шкив которого должен находиться в одной плоскости со шкивом двигателя. В противном случае мотор будет испытывать перегрузки.
