Что можно сделать из двигателя от стиральной машины: применение мотора в быту. Как сделать генератор из электродвигателя своими руками?

Что можно сделать из электродвигателя от стиральной машины

Стиральные машины со временем изнашиваются и выходят из строя. Чаще всего их просто выбрасываются на свалку. Однако во многих случаях детали от стиральной машины могут пригодиться. Существует множество вариантов для второй жизни электромотора. Все зависит от умений, возможностей и фантазии домашнего мастера. В этой статье вы узнаете где можно применить двигатель от стиральной машины, если он находится в рабочем состоянии. Рассмотрим какие самоделки из двигателя от стиральной машины можно сделать.

Содержание

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Превращение электродвигателя от стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе и стиральных машин. Эта задача сопряжена с определенными трудностями, прежде всего технического плана. В обязательном порядке понадобятся услуги квалифицированного токаря уже на первом этапе работ.

В первую очередь предстоит выполнить разборку асинхронного двигателя, снятого с неисправной стиральной машины. Затем сердечник попадает в руки токаря, который убирает на станке слой элемента, глубиной 2 мм. Затем в сердечнике выполняется прорезка пазов на глубину 5 мм, в которые будут вставлены неодимовые магниты. Пазы рекомендуется делать уже после приобретения магнитов, когда станут известны их размеры.

После выполнения всех работ, необходимо закрепить на сердечнике неодимовые магниты. С этой целью изготавливается шаблон из жести или другого тонкого металла. Его габариты должны совпадать с размерами сердечника и шириной пазов, и он должен точно укладываться на место установки магнитов. Магниты располагаются на сердечнике на одинаковом расстоянии между собой и закрепляются с помощью клея. Кроме расстояния, большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут стать причиной залипания, в результате чего мощность генератора заметно снижается.

Для заполнения промежутков между магнитами используется холодная сварка. В завершение поверхность ротора шлифуется наждачной бумагой, после чего выполняется полная сборка устройства.

Собранный генератор необходимо протестировать. С этой целью понадобится небольшой аккумулятор, выпрямитель, мультиметр и контролер заряда. Подключение происходит по определенной схеме. Контролер заряда соединяется с двумя обмотками генератора через выпрямитель. Затем контролер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо обеспечить вращение ротора электродвигателя. Эту операцию невозможно выполнить вручную, поэтому следует воспользоваться дрелью или шуруповертом. Инструмент соединяется с ротором двигателя, после чего начинается вращение со скоростью примерно 800-1000 об/мин. При качественной сборке генератора выдаваемое напряжение составляет 220-300 В. Более низкое напряжение указывает на некачественную сборку ротора.

После сборки и проверки генератор можно использовать. Это потребует затрат энергии, необходимой для вращения ротора. Можно подключиться к небольшому двигателю внутреннего сгорания, например, от бензопилы или мотоцикла. Однако данный способ требует приобретения энергоносителя. Поэтому рекомендуются другие варианты, сравнительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Все домашние мастера должны помнить, что электродвигатель от стиральной машинки может быть переоборудован в генератор, мощностью не более 5 кВт. Обычно такие устройства выдают в среднем 2 кВт, достаточных для 1-2 помещений или бани. Так что полностью заменить электрическую сеть самодельным генератором не получится.

Токарный станок из двигателя от стиральной машины

Двигатель от стиральной машины идеально подходит для изготовления небольшого токарного станка по дереву. Основой конструкции служит рама, которая может быть изготовлена из уголка, профильных труб и других подручных материалов. Габариты рамы находятся в пределах 100 х 20 см, с возможными отклонениями в ту или иную сторону.

Электродвигатель вполне подойдет от старой стиральной машины, возможно даже и с советских времен. Например, Вятка-автомат оборудовалась асинхронным двигателем с двумя скоростями на 400 и 3000 оборотов в минуту. Подключение может выполнятся по всем известным схемам, в том числе и с использованием конденсатора.

Система крепления двигателя к раме выполняется индивидуально. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции. Это можно сделать с помощью шайб, которые при необходимости подкладываются в точках опоры. На шкиве электродвигателя закрепляется передняя бабка. Задняя бабка и направляющие также изготавливаются из подручных средств. Ось задней бабки должна быть параллельно раме и передней бабке, то есть необходимо выполнить ее центровку.

Важной деталью является подручник, выполняющий функцию опоры для режущего инструмента. Необходимо обеспечить его перемещение вдоль и поперек станины, а также надежную фиксацию во время работы.

Электродвигатель для дровокола

Основой конструкции, как и в токарном станке служит станина. Она изготавливается из металлического профиля или квадрата. Полученная площадка будет состоять из двух зон – силовой и рабочей. Силовая сторона предназначена для установки электродвигателя. Он должен быть надежно закреплен, поскольку основная нагрузка ложится на него.

В этой же зоне расположен блок управления двигателем. Для размещения электрических компонентов предусмотрена диэлектрическая пластина, а сами они должны быть по возможности помещаться в пластиковом корпусе. Рабочая зона выполнена в виде стола. В качестве материала используется стальной лист, толщиной 2-3 мм. На границе, условно разделяющей обе зоны монтируется постамент, на котором закрепляется вал колуна-конуса. Эту деталь нельзя крепить непосредственно на валу двигателя.

Для вала конуса оборудуется собственная опора на подшипниках. С целью компенсации рывков и создания крутящего момента, на вал рекомендуется установить маховик.

Бетономешалка из стиральной машины

Бетономешалка необходима в хозяйстве, особенно в частных и загородных домах. Однако бетономешалки достаточно дорогие, поэтому одним из вариантов решения проблемы будет изготовление бетономешалки из подручных средств. Лучше всего подойдет стиральная машина, причем не только электродвигатель, но и сам корпус.

Основание должно быть надежным, чтобы емкость в процессе вращения не шаталась. От этого полностью зависит длительность эксплуатации агрегата. Неустойчивое основание может привести к падению емкости и выходу из строя других элементов. Наиболее подходящей считается металлическая конструкция. При желании ее можно оборудовать колесами. Все части и детали соединяются между собой с помощью болтов или сварки. Для установки электродвигателя нужно предусмотреть специальные полочки с отверстиями под крепления. На такой же полочке крепится и редуктор, шкив которого должен находиться в одной плоскости со шкивом двигателя. В противном случае мотор будет испытывать перегрузки.

Самоделки из двигателя от старой стиральной машины: что можно сделать

Из деталей от стиральной машины, независимо от её состояния и типа, можно сделать разнообразные полезные устройства и приспособления.

• Варианты приспособлений
• Виды моторов
• Подключение и проверка

Они могут выполнять различную механическую работу, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделок с электродвигателем сгодятся корпуса, проводка и прочие запчасти.

Варианты приспособлений

Ниже описывается, что можно сделать из старой стиральной машины. Эти устройства будут полезными для хозяйства, строительства, садоводства и ремонта.

Самая распространённая самоделка — это наждак. Поскольку диаметры вала мотора и точильного камня отличаются, потребуется смастерить согласующий переходник. Его роль сыграет кусок 20-сантиметровой трубы. На конце последней следует сделать резьбу, чтобы она была вдвое длиннее, чем точильный камень. Её направление должно быть противоположным вращению мотора. Это необходимо для того, чтобы точильный круг не открутился и не слетел.

Переходник следует закрепить на валу мотора. Затем нужно будет просверлить там отверстие, и вкрутить болт и гайку, чтобы окончательно зафиксировать наждачный круг с переходником. Останется укрепить самоделку на надёжном основании.

Мощности мотора от стиральной машины хватит для небольшого токарного или барабанно-шлифовального станка. В первом случае можно медленно обработать цилиндрическую заготовку. Для более надёжного закрепления следует применять опору, которая защитит мотор от чрезмерных боковых нагрузок. Во втором случае на вал двигателя надевается цилиндр, на который надета шлифовальная бумага. Внутри его также следует установить стальной пруток, с помощью которого можно закрепить на валу мотора.

Старая стиральная машина активаторного типа может превратиться в небольшую бетономешалку. Для этого следует:

• Сделать лопасти, для чего необходимо вырезать из 4−5-миллиметровой стали заготовки, соединить под прямым углом (в виде буквы П), и сварить.
• Прикрепить деталь на место активатора.
• Подключить двигатель к сети (см. ниже).
• Останется только положить нужные стройматериалы в бак.
• Мощность мотора в этом случае будет достаточной для небольших объёмов.

Можно также сделать корморезку. Помимо двигателя, потребуется барабан от стиральной машины. Нужно изготовить две заточенные лопасти, играющие роль ножей.

Барабан прикрепляется к опорной раме болтами. В его нижней части следует проделать выводное отверстие. Одна лопасть с ножом устанавливается на дне, а другая — ближе к верхней части. На отверстие спереди барабана необходимо приладить крышку, чтобы корм не разлетался по сторонам.

Ещё одна возможная самоделка — это газонокосилка. Она будет работать ничуть не хуже, чем заводская. Для её изготовления потребуются:

1. Для основания пойдёт толстый кусок стали или большая крышка от кастрюли.
2. Для рамки и ручки потребуются уголки или трубы.
3. Колёса должны быть компактными, но прочными. Их можно взять с коляски или большой игрушечной машины.
4. Обязательно нужен провод подходящей длины с вилкой и выключатель.

Вначале необходимо сварить квадратную раму с осями. В основании, которое прикрепляется с нижней её стороны, следует проделать отверстие для вала мотора, а затем закрепить его. Из более длинных труб следует изготовить П-образную ручку.

На её горизонтальную часть надевается резиновый кожух, чтобы было удобнее держать. К мотору подсоединяется провод с выключателем. Если планируется использование для обрезания мокрой травы, то необходимо тщательно изолировать все токопроводящие части.

Наконец, последнее устройство, что можно сделать из стиральной машины-автомата, — это генератор. Асинхронный двигатель потребует доработки. Необходимо разобрать его, прорезать в роторе пазы, в которые надо вставить и приклеить холодной сваркой неодимовые магниты. Рабочую обмотку нужно будет подключить к контроллеру, который стабилизирует и выпрямляет индуцируемый в ней ток и обеспечивает заданное напряжение.

Такой генератор будет способен питать светильник либо заряжать аккумулятор. Ротор может приводиться в движение с помощью дрели, шуруповёрта, или педального механизма.

Возможны также другие варианты.

Виды моторов

В более старых стиральных машинах применялись асинхронные электродвигатели. Они состоят из статора с обмоткой и цилиндрического ротора, который приводится в движение вращающимся магнитным полем. Они отличаются низкой шумностью, простотой конструкции, и достаточно высокой мощностью. Но также есть и минусы — это большие габариты и вес, сложность плавного регулирования скорости, и невысокие КПД и крутящий момент. Они также не могут работать в качестве генератора без переделки.

Наиболее распространёнными являются двухфазные асинхронные двигатели. У них есть рабочая и пусковая обмотки. Первая подключается напрямую, а вторая — через фазосдвигающий конденсатор. В настоящее время асинхронные моторы в стиральных машинах не используются.

Коллекторный двигатель применяется во всех современных стиральных машинах-автоматах. Работает от постоянного и переменного тока. Состоит из статора и ротора, магнитные поля которых взаимодействуют, в результате чего последний вращается. Он оснащён коллектором, через который на обмотку подаётся напряжение через щётки. Достоинства — высокий крутящий момент и немалая скорость вращения, которая может легко и плавно регулироваться. Коллекторные моторы также способны работать в режиме генератора с внешним возбуждением.

Инверторный двигатель соединяется напрямую с барабаном. Он отличается достаточно сложной конструкцией. Этот мотор может работать в качестве эффективного генератора, если производитель электродвигателя установил в роторе магниты, благодаря которым в статоре будет индуцироваться ток немалой силы.

Подключение и проверка

Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.

Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.

его применение для самодельных приспособлений

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь. Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства. Правда, все это зависит от фантазии и умения домашнего мастера.

• Виды двигателей
  • Асинхронный мотор
  • Коллекторный двигатель
  • Инверторный привод
• Подключение и запуск
• Вторая жизнь электродвигателя
  • Точильный станок
  • Корморезка и зернодробилка
  • Изготовление растворомешалки
  • Как сделать газонокосилку

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

• В простой конструкции.
• Легкости в обслуживании.
• В низком уровне шума.
• В невысокой стоимости.

К недостаткам можно отнести большие размеры, невысокий КПД, сложность электросхемы и ее управление. Такие электродвижки еще иногда можно встретить в старых, недорогих моделях машин для стирки. В мощных современных аппаратах они не используются.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

• Небольшие размеры.
• Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
• Способность работать с разными видами напряжения.
• Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

• Компактность.
• Низкий уровень вибрации машинки.
• Высокий КПД
• Отсутствие контактных щеток и ременной передачи.
• Практически бесшумную работу.

Недостаток инверторных двигателей в виде сложной электронной схемы управления, скорее всего, касается производителей, чем потребителей,

Подключение и запуск

При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.

Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу. И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

1. Из стальных полос изготавливаются режущие лопасти (ножи), которые немного не достают до стен стирального барабана.
2. Внизу барабана, под ножами, делается небольшое отверстие размером примерно 50х50 мм, через которое будет выходить перемолотый корм.
3. Лопасти закрепляются на вал мотора возле самого дна стирального барабана. Для более эффективной работы корморезки желательно использовать два вала, которые должны крутиться в разные стороны. При наличии второго вала дополнительные лопасти устанавливаются примерно на 100−150 мм выше нижних ножей. Естественно, придется устанавливать два электродвигателя: один снизу под барабаном корморезки, другой в середине барабана
4. Установить электродвигатели и подсоединить их к валам с режущими лопастями.
5. В крышке можно вырезать отверстие для закладки в барабан сырья для приготовления корма.

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

1. Основание для растворомешалки лучше всего сделать из 50-го стального уголка. Для этого нужно вырезать из него две заготовки по 600 мм и 4 отрезка по 800 мм, из которых следует сварить два треугольника.
2. На вершины треугольников привариваются гайки, внутренний диаметр которых должен быть больше 30 мм.
3. Треугольники выставляются вертикально на расстоянии 500 мм друг от друга, после чего сквозь гайки продевается металлическая труба, на концах которой привариваются ограничители.
4. Внизу стойки свариваются между собой двумя уголками, и в итоге получается жесткая конструкция, к которой сверху будет закреплена рама с емкостью для замешивания раствора.
5. Рама изготавливается размером 1,4х0,4 метра из того же уголка, что и основание. По центру готовой рамы дополнительно варится поперечина из уголка, после чего она жестко закрепляется при помощи электросварки к трубе, заведенной в отверстия гаек.

Такая конструкция удобна тем, что работает по типу качелей, и приготовленный раствор легко можно вылить из мешалки, просто наклонив бак.

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

1. Тележку с платформой для косилки можно изготовить из стального уголка, профильной трубы или металлического листа. К ней привариваются небольшие колесики от детской коляски или от грузового хозяйственного возка.
2. Ручка изготавливается из металлической трубки, ее высота выбирается произвольно под рост человека. Она приваривается к платформе электросваркой или крепится с помощью болтов. На ней же закрепляется включатель для запуска электродвигателя и крючки для силового кабеля.
3. Электродвигатель закрепляется на тележке таким образом, чтобы его вал свободно проходил в отверстие платформы, специально оставленное для него.
4. С помощью сварки либо запрессовки на выступающий из тележки конец вала закрепляется диск с режущими металлическими лопастями.
5. Для защиты мотора от попадания травы он закрывается специальным кожухом. Во избежание его перегрева в кожухе насверливаются небольшие отверстия для вентиляции.
6. Чтобы случайно во время работы не произошло поражение током, перед приваркой на трубу для ручки рекомендуется надеть резиновую трубку.

На этом изготовление самодельной газонокосилки завершается, и она готова к работе.

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Самоделки из двигателя от стиральной машины: 10 полезных идей

Глядя на старую стиральную машину, любая хозяйка мечтает поскорее заменить ее новой помощницей. Домашний умелец, напротив, не спешить выбрасывать машинку в утиль. Он размышляет над тем, куда можно приспособить это «богатство».

Отвечая на вопрос что можно сделать из стиральной машины, внимательно рассмотрим ее со всех сторон.

Мы увидим, что в конструкции есть немало полезных узлов и агрегатов, которые могут получить новую жизнь в руках хорошего мастера.

Судите сами: корпус и двигатель, шкивы и барабан, окошко с герметичной дверкой, реле и выключатели – вот перечень комплектующих, из которых можно сделать немало полезных в хозяйстве вещей и механизмов.

Давайте вместе изучим наиболее популярные варианты самоделок из старых стиральных машин, как обычных, так и автоматических.

Каким может быть двигатель от старой стиральной машины

Если вы собрались делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что он собой представляет и на что способен. В стиральных машинах вы можете встретить три типа моторов: асинхронный, бесколлекторный и коллекторный. Рассмотрим их поближе:

• Асинхронный – может быть двухфазным или трёхфазным. Двухфазные движки встречаются у старых моделей ещё советского производства. Более современные машинки оснащены трёхфазным. Конструкция такого движка предельно проста, он может развивать скорость до 2800 оборотов в минуту. Снятый с машинки рабочий двигатель нужно просто смазать – и он готов к новым подвигам.

Такие моторы отличаются тихой работой. Их единственный недостаток – внушительные габариты

• Коллекторный – такой вид мотора вы обнаружите в конструкции большинства бытовых приборов. Подобные устройства могут работать от постоянного и переменного тока, имеют компактные размеры и управляемую частоту оборотов. Единственный недостаток такого движка – стирающиеся щётки, но эти детали можно при необходимости заменить.

Нужно признать, что, в сравнении с асинхронным, такой мотор более шумный. Кроме того, он часто перегревается и даже искрит

• Бесколлекторный прямой привод – самый современный движок от корейского производителя. Вы обнаружите его в современных стиральных машинках от LG и Samsung.

Подобные модели – самые компактные. Они отличаются износостойкостью, простотой конструкции и высоким КПД

Теперь, когда вы можете определить тип мотора, осталось решить, куда можно применить двигатель от стиральной машины.

Выводы

Многие люди предпочитают не выбрасывать сломанную домашнюю технику, а найти ей новое применение. Разумеется, чтобы превратить старую стиральную машинку во что-то полезное, необходимо обладать некоторыми навыками и запастись необходимыми инструментами. В вопросе самоделок из стиралки многое зависит и от фантазии исполнителя. Одни видят в ней будку для любимой собачки, а другие оригинальный шкафчик или даже машину для общипывания перьев с тушек домашней птицы. Поэтому не бойтесь экспериментировать и создавать собственные дизайнерские идеи.

Правильно разбираем и решаем, что можно сделать из деталей старой стиральной машины

Разборка стиральной машины – дело неспешное. После работы с водой на деталях может остаться солевой нарост, его нужно аккуратно снять, чтобы не повредить запчасти при снятии. Что можно сделать из старой стиральной машины? Для самоделок пригодится мотор – он станет основой для многих устройств. Ещё в дело пойдёт барабан. Обычно он изготовлен из нержавейки. От барабана нужно отсоединить все патрубки. Полезным может оказаться и люк для загрузки. Кроме этих деталей, не спешите выбрасывать пружинки, противовесы и части корпуса.

Для тех, кто разбирается в электронике, может понадобиться плата – на ней при необходимости легко найти запчасти для ремонтных работ

Соковыжималка

Здесь возможны два варианта:

• Использование старой машины с центрифугой и отделением для стирки;
• Переделка обычной стиральной машины-бочки.

Скажем сразу, что первый вариант лучше, поскольку позволяет с минимальными доработками реализовать в одном устройстве два процесса: измельчение фруктов и их отжим. Для этого потребуется стиралка, у которой активатор размещен на дне, а не на боковой стенке. Заменив его тремя самодельными ножами из полосовой стали, мы получим фрукторезку.

Схема установки ножей: 1. Нож, 2. Вал; 3. Зажимная гайка; 4. Шайба; 5. Дно бака; 6. Подшипниковый узел с сальником; 7. Шкив активатора; 8. Стопорный винт.

Конструкция ножевой группы

Сливное отверстие стирального бака нужно заглушить.

Дообработок для второго агрегата — центрифуги немного. В нее нужно установить сетку из нержавейки (размером ячеек 1,5 мм толщина проволоки 0,2 мм) так, чтобы она закрыла боковую поверхность центрифуги.

Тщательно промыв питьевой содой центрифугу, стиральный бак, шланги и насос можно делать первую закладку.

Принцип работы такой соковыжималки очень простой. Фрукты моют и небольшими порциями (1/2 -1 ведро) загружают в стиральный бак (ножи должны быть включены). После 15-20 минут резки двигатель отключают и перекладывают измельченную массу в центрифугу (порциями по 3-4 литра). Включив центрифугу, отжимают сок.

Сделать соковыжималку из стиралки-бочки или автомата намного труднее. В бочке «камнем преткновения» может стать самодельная центрифуга. Изготовить ее – полдела, главное – добиться идеально точной центровки. Без этого на высоким оборотах она начинает сильно вибрировать и отжать сок будет невозможно.

Вот чертеж работающего образца. Мастеру пришлось изрядно потрудиться, чтобы снизить биение центрифуги (двигатель подвешен к корпусу стиралки на 6 пружинах). Из них 3 уравновешивают двигатель в горизонтальной плоскости, а 3 другие поджимают его вверх. Сам корпус стоит на старой автомобильной покрышке, которая гасит вибрацию.

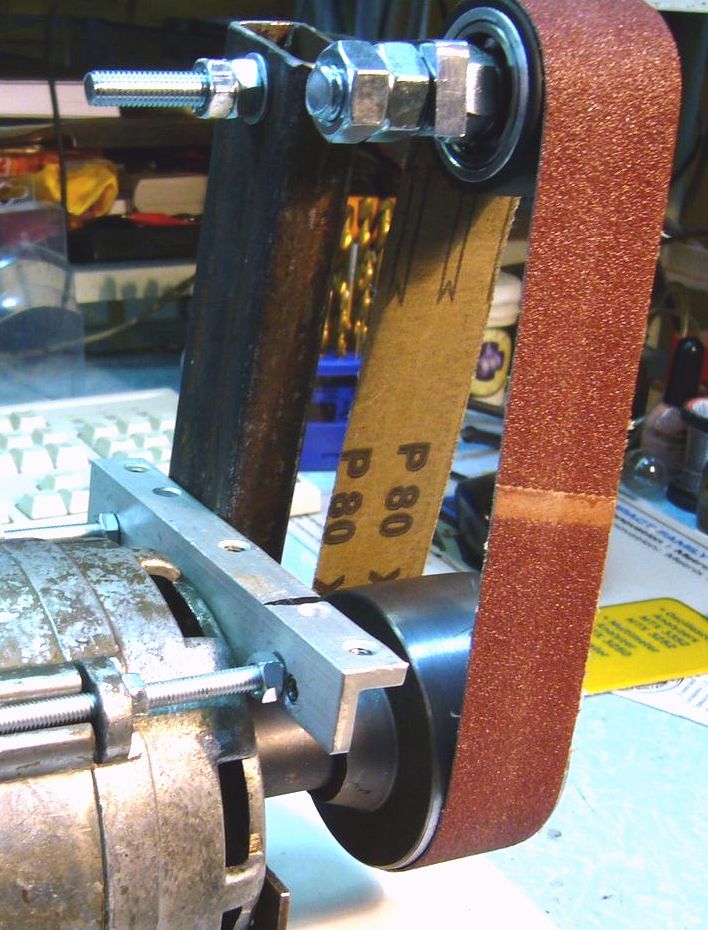

Как сделать точило или шлифовальное приспособление из двигателя для стиральной машины

Точило – один из самых востребованных инструментов для дома. С его помощью можно наточить садовые инструменты, домашние ножи и ножницы. Если у вас ещё нет такого – купите его в любом магазине инструментов или сделайте точильный станок из стиральной машины. Самый сложный момент – как закрепить наждачный круг на моторе. Проще всего купить готовый фланец. Выглядит он примерно так.

Фланец для мотора

Можно выточить фланец из металлической трубы подходящего диаметра, чаще всего подходит трубка с сечением 32 мм. От неё нужно отрезать кусок длиной 15 сантиметров, этого вполне достаточно для фиксации наждака. Фланец закрепляется на валу мотора сваркой или сквозным болтом. В видео подробно описано, как работает точило из стиральной машины, изготовленное своими руками:

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд

Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.

Единственное, что может вызвать затруднения, – поиск резиновых пальчиков с резьбой – билов. Их придётся заказать, так что учтите, что об изготовлении машинки нужно задуматься задолго до забоя

Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:

Важно! Чтобы вода не попала на двигатель перосъёмной машины, нужно защитить его пластиковым кожухом.

И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.

Украшение садового участка

Старый агрегат может стать источников вдохновения для садового дизайна. Так, из него получится отличная клумба-вазон или ограничитель для роста небольших кустарников. С этой целью можно взять как барабан, так и корпус машинки.

Стильная садовая тележка получится из корпуса стирального агрегата. Для этого следует зафиксировать на кончиках ручек небольшие колесики, а в задней части оборудовать опору. Такую тележку можно задействовать для перевозки небольших грузов, а также как одну из разновидностей декоративного кашпо.

Любую стиральную машинку можно использовать для оформления миниатюрного колодца — он, в свою очередь, станет либо стильным элементом садового дизайна, либо будет использоваться как развлечение для детей.

Вышедшую из строя стиральную машинку часто используют и для заботы о братьях наших меньших. Если дверцу люка прикрепить к собачьей будке, то тем самым можно защитить питомца от холодов и непрошеных гостей. Однако не забудьте проделать в доме вашего песика небольшие отверстия, в противном случае животное может задохнуться.

Ну и если вы мечтаете о теплом душе, то возьмите бак из нержавейки, обмотайте любым изоляционным материалом, чтобы жидкость грелась быстрее, и наслаждаетесь летним «дождиком».

Газонокосилка из бывшего в употреблении мотора

Продолжаем искать ответ на вопрос, где можно использовать мотор от стиральной машины-автомата. Ещё одна оригинальная идея – изготовление газонокосилки. Для небольшого участка вполне достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Потребуется изготовить платформу на четырёх колёсах с небольшим диаметром.

Платформа может быть выполнена из металла или ОСБ плиты, фанеры и даже корпуса той же стиральной машины

Двигатель закрепляется сверху платформы, вал продевается в отверстие внизу, и на нём крепится нож. Остаётся только приделать к тележке ручки и рычаг для включения и отключения питания. Если у вас завалялся асинхронный мотор, вы удивитесь, насколько бесшумным получится агрегат, даже в сравнении с заводскими моделями.

Совет! Чтобы на ножи не наматывалась трава, нужно слегка загнуть их режущие кромки вниз.

Видео: как сделать газонокосилку

Монтаж несущей конструкции и лопастей

При возведении вертикального ветряка для дома своими руками, особое внимание уделяется основе всей конструкции, так как сам агрегат следует поднять как можно выше над землей. Это потребует более серьезных финансовых вложений, но сэкономленная энергия, со временем окупит эти затраты

Чем выше конструкция, тем выше скорость ветра, следовательно, для устройства с большими габаритами и весом, требуется подготовка фундамента.

Данная установка требует основательного укрепления и надежного основания

Лопасти у любого вида устройства следует крепить под определенным углом, как у вертикальных, так и у горизонтальных устройств.

Расположение лопастей у горизонтального агрегата

Чертеж направления лопастей вертикального устройства

Лопасти небольшого прибора, выполненные из пластика. Видно, что точно своими руками

Важно! При штормовом ветре, эксплуатация ветряков не рекомендуется, так как лопасти могут не выдержать сильной нагрузки. Предусмотрите в своей конструкции средство аварийной остановки ротора

Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Магниты нужно расположить в два ряда с одинаковым промежутком

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:

Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В результате вы получите компактный прибор с небольшой мощностью, который не жалко будет выбросить после окончания ремонтных работ

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

1. Высокий параметр рабочего напряжения.
2. Низкий параметр RPM (угловая скорость вращения).
3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Схема циркулярной пилы

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Важно! При работе с самодельной циркуляркой берегите руки. Все детали конструкции должны быть прочно закреплены.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Идеи для дачи

Куда обычно отвозят ненужные вещи? Конечно же, на дачу. Наверняка у большинства из нас пылится старенькая стиралка на чердаке или в сарае. Вместо того, чтобы загромождать им место, агрегат можно приспособить для каких-нибудь хозяйственных нужд и сделать, анпример, умывальник.

Рассмотрим и другие варианты.

Делаем мангал из барабана от стиральной машины, фотопримеры

Металлический мангал – изделие временное. Рано или поздно он прогорает и требует замены. Можно каждый раз покупать новый или использовать подручный материал, например, барабан от стиралки. Сделать эту поделку из барабана от стиральной машины – пара минут. Вся прелесть в том, что в перфорированную ёмкость легко поступает кислород, из-за чего происходит активное горение.

Угли для шашлыка нагорают быстро, и процесс приготовления мяса значительно ускоряется

Металл барабана сможет выдержать пару сезонов. Сделайте для него удобную подставку, чтобы можно было не наклоняться, и всё готово. Шампуры стандартной длины удобно расположатся на небольшой жаровне. При необходимости можно слегка прихватить сваркой пару направляющих.

Несколько полезных советов

Из барабана и электродвигателя от бытовой техники можно сделать бетономешалку, соковыжималку, универсальный стерилизатор для домашней консервации, измельчитель травы и круп для кормления домашней птицы — здесь нет ограничения в фантазиях.

Для реализации грандиозных проектов любой желающий может найти интересующую его информацию, схемы и подробные чертежи с алгоритмом поэтапных действий в интернете. Каждый пользователь при выходе из строя стиральной машины может самостоятельно придумать, как ей организовать вторую жизнь.

Dmitrij 3-12-2018, 17:42 10 667 Приспособления / Станки

Ленточную шлифмашинку можно легко и просто сделать из двигателя от стиральной машинки. В доказательство этому предлагаю рассмотреть эту самоделку. Станок изготовлен очень просто из минимального количества материалов. Тут был использован двигатель от стиральной машинки, а также доводчик для дверей, который используется в качестве натяжительного устройства. Найти прочие детали не должно составить труда.Для такого станка будет обязательно нужен регулятор оборотов, поскольку двигатель развивает чудовищные обороты. Также для шлифовки на высоких оборотах у вас должны быть хорошо сбалансированы все узлы, иначе сильных вибраций не избежать. Если проект вас заинтересовал, предлагаю изучить его более детально.

• Материалы и инструменты, которые использовал автор:
• Список материалов:
• — доводчик для дверей;
• Список инструментов:
• Процесс изготовления станка:
• Шаг первый. Подготовка двигателя

— двигатель от стиральной машины;- подшипники для ведомого ролика;- болты, гайки, шайбы, саморезы;- ДСП;- листовая сталь;- профильные трубы;- лента для шлифмашин.- болгарка;- гаечные ключи отвертки;- зажимы;- инструмент для резки ДСП.На вал двигателя понадобится заказать изготовление ведущего вала. Тут вам понадобится обратиться к токарю. Изделие должно быть хорошо отбалансированно, если вы хотите работать на высоких оборотах. Именно на высоких оборотах происходит обработка стали.Также вам понадобится регулятор оборотов, поскольку если включить двигатель напрямую, обороты будут слишком высокими, но все зависит от типа двигателя и мощности. Как правило, очень высокие обороты развивают щеточные двигатели. Шаг второй. Установка двигателяДалее устанавливаем двигатель на основу, для ее изготовления автор использовал ДСП. Сверлим отверстия и прикручиваем двигатель саморезами. Для более надежного крепления двигателя рекомендуется использовать болты с гайками. Шаг третий. НатяжительВ качестве натяжителя автор использовал доводчик для дверей. Это просто, удобно и практично. Устройство можно отрегулировать, получая нужную степень натяжения, также доводчик легко крепится к основанию, используя все те же саморезы.На рычаге устанавливается ведомый ролик, он у автора собран из подшипников, а в качестве оси выступает болт с гайками. После установки натяжителя можно уже установить и шлифовальный ремень. Шаг четвертый. Упорные плоскостиВ завершении нам нужно изготовить и установить упорные площадки, для этих целей понадобится листовая сталь толщиной не менее 3 мм. Вырезаем нужные куски болгаркой и шлифуем их на уже изготовленной шлифовальной машинке.Устанавливаем опорные площадки на станок, для этих целей будут нужные профильные трубы, а также болты с гайками. Шаг пятый. КорпусСобираем защитный корпус вокруг станка. Для этих целей можно использовать ДСП, фанеру или что-то подобное.После этого станок будет полностью готов к использованию. Приступаем к тестированию, автор с легкостью затачивает на нем сверло.На этом все, проект окончен, надеюсь, самоделка вас заинтересовала. Удачи и творческих вдохновений, если захотите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Итоговая оценка: 8.56

Самоделки из двигателя от стиральной машины: лучшие идеи на фото

Удивительно, но самоделки из двигателя от стиральной машины могут стать помощниками по хозяйству. При помощи самодельных аппаратов ощипывают птицу, вытачивают детали из металла и даже стригут газон. Поэтому не стоит спешить сдавать в металлолом старую стиральную машину.

Если двигатель стиральной машинки исправен, то можно собрать токарный станок и обрабатывать на нём дерево и металл. Конечно, нужен опыт в столярном деле, а также подбор подходящих материалов и создание схемы прибора. Все нюансы можно узнать, посоветовавшись со специалистами или найти информацию в интернете.





Перосъёмный агрегат из стиральной техники облегчит труд птицевода. Для этого прибора используют аппарат полностью.

• Для изготовления газонокосилки своими руками понадобится прочный металл для корпуса и ручки, выключатель для мотора, большие колёса и острые ножи.

Измельчитель зерна, кормов или древесины также необходим в подсобном хозяйстве. Изготовить его своими руками дешевле, чем приобрести готовый.

2. Мотор стиралки можно превратить в генератор, работоспособность которого можно проверить мультиметром и обычной лампочкой.
4. Подобрав подходящую по размеру бочку, можно соорудить бетономешалку с приводом из двигателя стиралки.
5. Для циркулярной пилы используют два шкива разного размера и ременную передачу.
6. Из двигателя стиральной машины умельцы сооружают различные по сложности приборы, которые облегчают ведение домашнего хозяйства.

• juliasivakova
• Распечатать

Самоделки из двигателя от стиральной машины: интересные идеи :

Старую бытовую технику сегодня не принято сразу же выбрасывать, когда она выходит из строя. Например, из двигателя, позаимствованного от стиральной машины, можно выполнить очень интересные самоделки. Среди прочих следует выделить корморезки, генераторы, а также газонокосилки. Последние довольно прочно вошли в обиход современного человека и заменили косу.

С помощью газонокосилки в идеальном состоянии можно содержать приусадебный участок. В магазинах такое оборудование предлагается по довольно высокой стоимости, поэтому лучше заняться изготовлением самостоятельно.

Технология изготовления газонокосилки

Самые популярные самоделки из двигателя от стиральной машины – это газонокосилки. Подобрать составляющие для такого устройства можно без посещения магазина. В каждом сарае можно отыскать шасси от тележки или коляски, установив на сверху платформу из металлического листа. Если таковой не оказалось в наличии, то из металлического квадратного уголка необходимо выполнить раму, по углам которой привариваются стойки для колес.

Трубы можно использовать для создания ручки, при этом высоту следует подобрать под свой рост. Она укрепляется к платформе методом сварки.

Когда выполняются подобные самоделки из двигателя от стиральной машины, лучше руководствоваться технологией. В описываемом случае на следующем этапе она предполагает подготовку отверстий в платформе для установки вала двигателя.

В передней части рамы необходимо установить решетку из мягкой стали или защитную дугу.

Первый вариант более предпочтителен, так как он будет гасить энергию ножа при его обрыве. Нижняя и верхняя полосы решетки прикручиваются болтами, к ним можно приварить проволоку. Такая решетка должна иметь сантиметровый зазор снизу и 2 см зазор – сверху.

Электродвигатель будет располагаться на платформе и пройдет в подготовленное отверстие. На вал устанавливается нож, а в центре нужно просверлить отверстие, это позволит обеспечить балансировку ножу.

Проверить эту особенность можно, покрутив нож вручную, перекосов быть не должно. Мотор закрывается кожухом, чтобы обезопасить его от воздействия травы.

Однако в процессе работы он должен охлаждаться, это указывает на необходимость проделывания отверстий в кожухе.

Рекомендации специалиста по выполнению работ

Такие самоделки из двигателя от стиральной машины позволят эффективно ухаживать за садом. Однако важно соблюсти правила сборки оборудования. Таким образом, кабель подсоединяется к двигателю, а вот отрез с вилкой и выключателем укрепляются на ручке.

В процессе использования оборудования важно следить за тем, чтобы электропривод не оказался повреждён, в противном случае оператор может быть поражен током. Для того чтобы обезопасить себя, металлическую ручку следует защитить резиновым кожухом.

Изготовление корморезки

Довольно распространены в последнее время стали самоделки из двигателя от стиральной машины. Корморезки, например, изготавливаются домашними мастерами очень часто. У стиральной машины необходимо позаимствовать еще и барабан, в задней стенке которого проделывается отверстие диаметром, соответствующим валу мотора.

По краям следует просверлить четыре отверстия для установки болтов. В одной из стенок проделывается отверстие, через которое будет подаваться готовое сырье. Режущую часть необходимо зафиксировать на валу с помощью болтов.

Для такой конструкции понадобится два ножа, первый из которых будет иметь вид пропеллера с загнутыми лопастями.

Расположить его необходимо как можно ближе к дну барабана, он будет подбрасывать корм и выталкивать его частицы наружу.

Методика проведения работ

Когда выполняются описываемые самоделки из двигателя от стиральной машины-автомат, важно изготовить еще и второй нож, он будет представлять собой основной инструмент. Его обычно формируют из полотна старой пилы, конец должен быть отклонен в сторону дна, это увеличит производительность устройства. Заточка должна быть выполнена с двух сторон.

Агрегат следует расположить на металлической опорной поверхности, которая должна иметь вид табуретки. Крепление элементов между собой осуществляется болтами. Для того чтобы корм во время работы устройства не разлетался в разные стороны, нужна будет крышка, в которой проделывается отверстие для подачи сырья.

Изготовление генератора

Вами тоже может быть выполнена какая-нибудь самоделка. Генератор 12В из двигателя стиральной машины станет отличным решением. В работе понадобятся неодимовые магниты, размер которых составит 20 x 10 x 5 мм. Они нужны будут в количестве 32 штук.

Переделка заключается в снятии слоя сердечника. В углубление устанавливаются магниты. На токарном станке нужно снять 2-мм сердечника, под неодимовые магниты проделывается 5-мм углубление. Если вы измерите длину окружности ротора, то сможете определить размеры шаблона в виде полоски из жести. С ее использованием ротор можно разделить на равные части, а между дисками следует вклеить магниты.

Когда выполняются подобные самоделки из двигателя от стиральной машины, на один полюс нужно использовать 8 магнитов. На роторе будет 4 полюса. Приклеить магниты к поверхности можно суперклеем, однако эта задача окажется кропотливой. Полюсы следует заполнить эпоксидной смолой, для чего их нужно обернуть несколькими слоями бумаги, которая фиксируется скотчем.

Для достижения дополнительной герметизации следует замазать поверхность пластилином. Вокруг вырезанного в оболочке отверстия нужно сделать горлышко из пластилина, куда будет заливаться эпоксидная смола.

Изготавливая такие самоделки из асинхронного двигателя стиральной машины, нужно дождаться застывания смолы, только после оболочка снимается. Ротор зажимается в патрон станка для обработки.

При этом нужно использовать наждачку средней зернистости.

Рекомендации по изготовлению генератора

На первом этапе вы должны были заметить, что из электрического мотора выходило четыре провода. Важно отыскать рабочую обмотку, а после отрезать старые провода. Далее мастеру нужно установить новые подшипники, ведь старые вращаться могут довольно туго.

Выпрямитель собирается на диодах, а в роли контролера используется «SOLAR». Для того чтобы зарядить аккумулятор, достаточно будет лишь нескольких оборотов генератора. На максимальных оборотах дрели можно будет выжать 273 Вт. Залипание при этом окажется довольно приличным, поэтому на ветряк такое устройство устанавливать нет смысла.

Заключение

Использование двигателя стиральной машины в самоделках позволяет получить множество преимуществ. Во-первых, вам не придется тратиться, во-вторых, изделия всегда можно разобрать. В-третьих, устройство, собранное собственноручно, вы с легкостью сможете отремонтировать.

Гаражное использование двигателя от стиральной машины

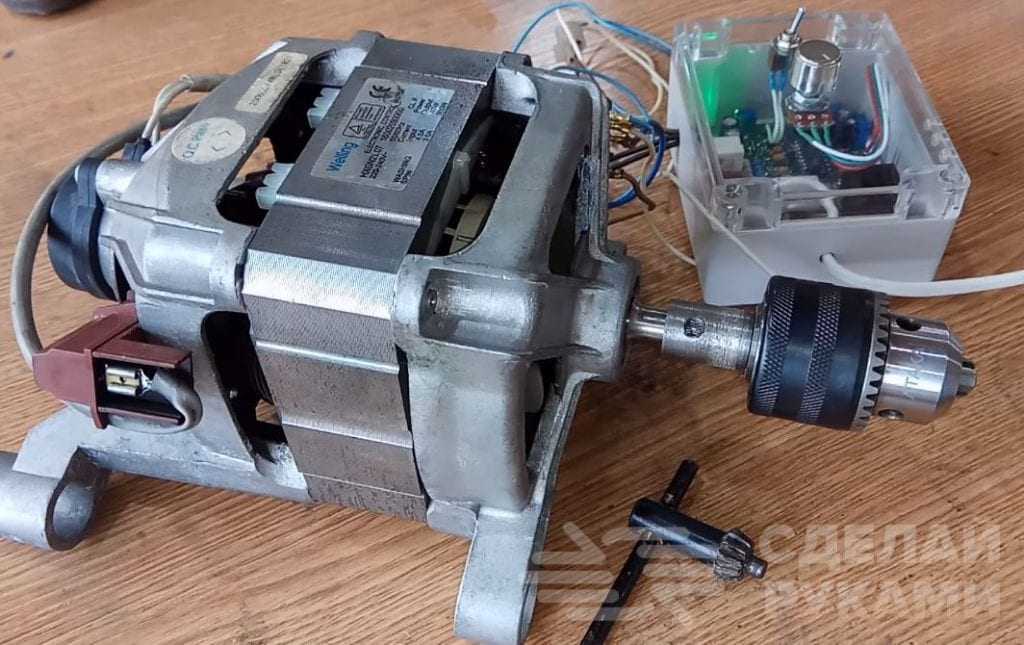

Если у вас в мастерской или гараже завалялся рабочий электродвигатель от стиральной машинки автомат, то его лучше использовать для изготовления компактного функционального станка, при помощи которого можно обрабатывать различные заготовки из металла и дерева.

Дополнительно для данной самоделки потребуется изготовить специальный переходник из штока амортизатора — его можно сделать только на токарном станке. После изготовления и установки переходника на него крепится патрон от электродрели.

Ну а дальше, как говорится — дело техники. Используя разные насадки, можно использовать этот станок для сверления, шлифовки, заточки и многих других работ. В общем, очень даже полезная самоделка получится при минимальных затратах.

Возможности и применение самодельного приспособления

Мини-станок из коллекторного двигателя от стиральной машины универсален в использовании, поэтому будет полезен для разных работ. Например, в патрон электродрели можно устанавливать сверла различного диаметра и сверлить отверстия в деревянных и металлических заготовках. Но это самый простой вариант применения.

Также на такой мини-станок можно без проблем установить шлифовальный диск от болгарки, используя для этого часть шпинделя, или обычный заточной круг (для заточки ножей и других работ).

Кстати, для регулировки оборотов двигателя дополнительно можно собрать электронный блок управления — плату для него можно купить на Алиэкспресс. Подробный процесс изготовления и применения мини-станка из электродвигателя от стиральной машинки-автомат смотрите в видео на нашем сайте.

Самоделки из двигателя от стиральной машины

Пришедшую в негодность стиральную машину не стоит сразу выбрасывать. Особенно, если присутствуют достаточно развитые навыки работы с ручным инструментом и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в домашнем хозяйстве.

Какие бывают двигатели

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное.

Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента.

В других случаях в руки может попасть:

• двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
• коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
• двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

Сразу стоит упомянуть инверторный двигатель, которым оснащается самый современный стиральный автомат. Для запуска такого агрегата необходима схема управления.

Она должна вначале преобразовать переменный ток в постоянный, а затем – создать новый сигнал и менять частоту выходного напряжения для регулирования оборотов на валу.

Но если в наборе к двигателю есть и силовая электроника от стиральной машинки – это будет крайне полезное дополнение.

Как подключить и запустить двигатель

Самый полезный совет: при демонтаже помечать все провода и по возможности снимать и дополнительные элементы, подключенные к силовому агрегату.

Одна из частей ответа на вопрос, как запустить двигатель от стиральной машины и не сжечь его (если речь идет об асинхронном, от старых аппаратов) – использование пускового конденсатора. Другие типы двигателей могут иметь свои особенности.

Найти информацию о подключении можно как в справочной литературе, так и в интернете. Может меняться конкретная емкость конденсатора или другие параметры схемы.

Действовать нужно аккуратно, не спеша, принимать меры предосторожности, пользоваться изолированным инструментом.

Если при демонтаже контакты и приходящие провода были помечены, запустить двигатель от стиральной машины не составит труда. При этом стоит, в зависимости от типа агрегата, следовать инструкции и принимать меры предосторожности. Например, двигатель от стиралки желательно закрепить и проследить, чтобы вал был освобожден и при вращении не задел-затащил посторонние предметы.

Шлифовальный станок или точило из движка стиралки

После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:

1. Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.
2. Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
3. Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.

Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами:

• Нарезать резьбу посадки зажимного патрона непосредственно на валу.
• Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.

Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.

Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях. Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата.

Но есть и замечания.

Если в распоряжении есть только высокооборотистый двигатель, рекомендуется не снижать его обороты, а сделать отдельный блок с собственным валом, и передавать на него вращающий момент через шкив с понижающим коэффициентом.

Другие самоделки на основе схемы точила

Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки. Это может быть:

1. Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.

2. Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.


Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.

А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами:

1. Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
2. Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
3. В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.

Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.

Заключение

В вопросе самоделок из старой стиралки все решает фантазия и конкретные инженерные навыки исполнителя.

Легко сделать фрукторезку, газонокосилку со стальными ножами, электрокосу со струнным резальным блоком, даже установку для общипывания перьев с тушек курей и уток.

Строители легко приспосабливают старые стиралки даже для замешивания бетона и современных смесей. Главное – вдумчиво подходить к решению поставленной задачи.

Не только стиральная машина может стать основой для различных самоделок. Подарить вторую жизнь можно и микроволновке, холодильнику, пылесосу. Если же вы не умеете или просто не хотите использовать отжившую свой срок технику, от нее можно избавиться различными способами, описанными в этой статье.

Самоделки из двигателя от стиральной машины: ничего не выбрасываем — все пригодится

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не спешите, ведь можно создать различные самоделки из двигателя от стиральной машины.

Запчасти

Автоматическая стиральная машина имеет довольно сложную конструкцию. Даже в случае поломки в ней найдутся запчасти, необходимые для изготовления некоторых самоделок. Посмотрим, что можно сделать из запчастей старой стиральной машины.

Главной запчастью, конечно же, является двигатель (мотор). Если он исправен, то его можно использовать для изготовления генератора, точилки, газонокосилки и других приборов. Осторожно отсоедините провода, извлеките моторчик из корпуса стиральной машины и сохраните его.

Барабан тоже стоит сохранить Он сделан из прочного металла, и вы точно найдете ему применение. Из него можно сделать мангал, маленькую коптильню, стильный пуфик.

Крышка люка может превратиться в необычное окно или в красивую миску для кормления домашних животных. Также из прочного стекла можно сделать корпус для счетчиков.

Для конструкции разных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом или уникальным столом.

Это интересно! Если вы решили дома мастерить самоделки, то необходимо изучить сварочный инвертор какой лучше купить. Форумы вам помогут в этом вопросе.

Рассмотрим подробнее, что можно сделать с мотором.

Цены на мотор для стиральной машины

Виды моторов

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитопроводом для конструкции, а второй создает движущую силу барабана. Весь мотор приводится в движение переменным магнитным полем составных частей.

Асинхронные моторы имеют слабый вращающий момент, поэтому барабан часто покачивается во время работы. Другие недостатки – габаритные размеры и скромный КПД. При этом они бесшумны, стоят дешево, имеют простую конструкцию.

Асинхронный мотор часто встречается в дешевых приборах с низкой мощностью.

Различают двух- и трехфазные асинхронные моторы. Первые давно вышли из производства, и их можно найти только в очень старых конструкциях.

Коллекторный

Самый распространенный вид двигателей. Отлично работают и под переменным, и под постоянным напряжением. Под корпусом спрятаны ротор, статор, генератор, обеспечивающий скорость вращения. На выводах коллектора расположены специальные щетки, при помощи которых ротор контактирует с двигателем.

Обратите внимание: Если подключить ротор и статор напрямую, то вал электродвигателя будет вращаться по часовой стрелке. Для обратного же направления нужно изменить схему подключения электродвигателя стиральной машины – подключить щетки навстречу ротору.

В отличие от своего габаритного предшественника коллекторные двигатели довольно компактны и имеют большую скорость вращения. Они универсальны: работает и с переменным, и с постоянным током.

Главный недостаток коллекторного двигателя – низкая износостойкость: из-за постоянного контактирования щеток с коллектором и щетки, и коллектор быстро изнашиваются.

Если первые можно легко заменить на новые, то замена коллектора будет стоить больших усилий.

Инверторный

Самый современный вид моторов стиральной машины состоит из ротора и статора. В отличие от других видов ротор инверторного двигателя подключается к барабану напрямую. Отличаются большой износостойкостью, отсутствием лишних деталей, простотой конструкции, бесшумность, маленькие размеры.

Однако все это в одном моторе – удовольствие не из дешевых: разработка, производство, а следовательно, и покупка инверторного двигателя требует больших финансовых затрат.

Подключение

Для подключения двигателя к 220-вольтной сети необходимо иметь под рукой тестер: он поможет нам разбить провода на пары, а также измерить сопротивление в обмотках.

Перед подключением новых моделей нужно определить при помощи тестера провода, которые выходят из тахогенератора и не понадобятся нам во время работы. Найти их довольно легко – достаточно измерить их сопротивление: оно должно быть около 70 Ом.

При помощи того же прибора находим пары остальных контактов. Теперь подключаем одну из щеток к одному из проводов, а вторую щетку и другой провод соединяем к выходам обмотки. После подключения двигателя от стиральной машины к сети прибор начнет вращаться. Для изменения направления вращения достаточно поменять щетки местами.

С старыми моделями дело обстоит немного иначе: после определения парных выходов нужно определить рабочую и возбуждающую обмотки. Первая обладает большим сопротивлением, чем вторая.

Мы разобрались с тем, как подключить мотор от стиральной машины автомат к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно при помощи него.

Самоделки

Самоделки из мотора довольно разнообразны: при помощи него можно создать точилку, газонокосилку, бетономешалку, соковыжималку, гончарный круг и многое другое. Рассмотрим процесс изготовления некоторых из перечисленных приборов.

Наждак

Один из самых распространенных вариантов применения старого двигателя. Сборка машины не требует особых усилий. Самая сложная часть работы – закрепление точильного камня на мотор.

Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет. Отлично подойдет кусок металлической трубы длиной около 20 см.

На ее конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Необходимо нарезать резьбу в противоположном направлении движения вала электромотора. На другой конец прикрепляем вал при помощи паяльника.

Для большей надежности можно просверлить в точке соединения отверстие и закрутить туда болт и гайку. Поочередно накручиваем на резьбу фланца две пары гаек и шайб, а в завершение закручиваем контргайку.

Фиксируем двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски. Для закрепления можно использовать крепежи от той же стиральной машины, из которой был изъят двигатель.

Токарный станок по дереву

Мощности старого двигателя хватит на медленную обработку цилиндрической заготовки.Чтобы избавить мотор от боковых нагрузок, можно прикрепить к нему опору.

Рекомендуется прикрепить такой станок к маленькому куску дерева, чтобы ее можно было легко перемещать.

Барабанный шлифовальный

Изготавливается при помощи большого деревянного цилиндра со стальным прутком по центру. Концы прутка соединяются к патрону мотора и подставке подшипника.

Бетономешалка

Старые стиралки, или «бочки», легко превращаются в компактную и практичную бетономешалку. Для этого:

1. Вынимаем из машины активатор.
2. Вырезаем из листов стали толщиной 4-5 мм заготовки для изготовления лопастей.
3. Свариваем пару П-образных лопастей, соединенных под прямым углом.
4. Привариваем их на место активатора.

Самодельная бетономешалка заработает после того, как вы подключите двигатель от стиралки автомат к электросети. Если машина будет использоваться для работы с маленькими объемами стройматериала, то мощности старого двигателя вполне достаточно. Для больших объемов рекомендуется подключить более мощный мотор.

Корморезка

Для изготовления корморезки-зернодробилки потребуется корпус «бочки» и двигатель от машины-автомат:

1. В нижней части корпуса создаем отверстие, через которое будет выходить готовый корм.
2. Аналогично бетономешалке создаем лопасти с ножами. Нужно подобрать для них подходящий размер: между ними и краями корпуса должно оставаться незначительное расстояние.
3. Устанавливаем лопасти: одну в нижней части корпуса, а другую – на расстоянии 0,5 метра от его верхушки. Для достижения большей производительности самоделки рекомендуется использовать для каждой лопасти отдельный вал, чтобы они вращались в противоположных направлениях.
4. Осталось только вырезать на крышке отверстия, через которое будем засыпать сырье.

Газонокосилка

Перейдем к более сложным и экстравагантным конструкциям. Первым в нашем списке идет газонокосилка.

Изготовив самодельную газонокосилку, вы сэкономите огромное количество финансовых средств, ведь эти простые машины стоят довольно дорого.

Если сделать все правильно, то самодельная газонокосилка из двигателя от стиральной машины ничем не будет уступать приборам, стоящим на прилавках магазинов.

Для начала разберемся, какие материалы и инструменты нам нужны:

• коллекторный мотор;
• компактные, но прочные колеса. Такие можно изъять из колясок, игрушечных машин. Если таковых нет под рукой, выпилите колеса из пластикового профиля;
• для основания потребуется толстый кусок стали или обычная крышка от кастрюли;
• ножи, диски;
• металлическая труба;
• стальные уголки;
• медный провод, вилка;
• включатель;
• крепежные материалы;
• рожковые, торцевые, ключи;
• сварочный аппарат, болгарка;
• молоток;
• дрель, отвертка, плоскогубцы;
• паяльник.

Приступаем к работе:

1. В центре основания вырезаем отверстия для вала мотора. Устанавливаем его валом вниз.
2. Прикрепляем ранее изготовленную втулку на вал, а на нее крепим диск (нож).
3. Из уголков собираем раму для мотора.
4. Привариваем ручку, закрепляем к ней включатель
5. Подключаем двигатель к электропитанию.

Будьте внимательны: в отличие от заводских приборов, провода нашей самодельной газонокосилки не изолированы. Строго не рекомендуется использовать такой прибор во время дождя или для обрезания мокрой травы.

Если все-таки хотите, чтобы ваша машинка подлежала эксплуатации в любую погоду, то надежно изолируйте провода, а для устройства соберите маленький кожух из водонепроницаемого материала. В качестве кожуха подойдет металлическая миска.

Генератор

Устали от неожиданных отключений электропитания? Хотите создать резервный источник питания, который выручит вас в нужный момент? Так почему не создать генератор из двигателя от стиральной машины своими руками? Процесс сборки довольно сложный, но результат того стоит.

Основой для будущего генератора будет служить асинхронный мотор. Перед созданием генератора сделаем некоторые подготовительные шаги:

1. Разбираем корпус мотора. При помощи токарного станка делаем срез на его сердечнике глубиной 2 мм.
2. В заранее подготовленные пазы на сердечнике вставляем неодимовые магниты.
3. Создаем из жестяной полоски шаблон для крепления магнитов. Метим на ней места размещения двух рядов магнитов.

Размеры полосы должны точностью совпадать с размерами сердечника: жестянка должна плотно лечь на него.

Подготовка завершена, приступаем к самой сборке. Нам понадобятся:

• наждачная бумага;
• холодная сварка;
• клей;
• выпрямитель;
• тестер;
• аккумулятор;
• контроллер заряда.

Последовательность сборки такова:

1. Клеим шаблон на мотор. На сам же шаблон приклеиваем магниты.
2. Обратите внимание на то, чтобы расстояние и угол между магнитами не изменялись. В обратном случае возможны перепады напряжение, снижение мощности или его полная неработоспособность.
3. Свободное пространство между магнитами заполняется холодной сваркой.
4. Переходим к шлифовке поверхности двигателя.
5. Отыскиваем при помощи тестера рабочую обмотку. Оставляем его провода, а все остальные удаляем. Пропускаем провода через выпрямитель. Подключаем их концы к контроллеру. Контроллер же соединяем с батареей.

Самодельный генератор из двигателя стиральной машины готов к использованию. Для раскручивания устройства подойдут электродрель, шуруповерт, или другие похожие инструменты. Такой генератор, конечно, не сможет обеспечить электричеством ваш жилой район, но вполне годится для освещения пары комнат или работы нескольких устройств типа телевизора, холодильника, компьютера.

Источник http://lux-stahl.ru/raznoe/iz-staroj-stiralnoj-mashiny-svoimi-rukami.html
Источник Источник Источник http://dyatkovortp. ru/kommunikatsii/samodelki-iz-dvigatelya-ot-stiralnoj-mashiny-10-poleznyh-idej.html

Самоделки из стиральной машины и двигателя: Рига, Малютка

✅ Дата публикации: 06.06.2019 | 📒 Самоделки | 🕵 Комментариев нет

Самоделки из стиральной машины и двигателя

Содержание статьи:

• 1 Какие самоделки из стиральной машины можно сделать?
  • 1.1 Коптильня из стиральной машины Рига
  • 1.2 Траворезка своими руками из стиральной машины
  • 1.3 Как сделать дровницу из барабана стиральной машинки
• 2 Самоделки из двигателя от стиральной машины
  • 2.1 Газонокосилка из стиральной машины

Старую стиральную машинку можно с успехом приспособить под самые различные нужды: мангал, точильный станок, небольшую печь и мини коптильню. Это далеко не весь перечень того, что можно сделать из стиральной машины.

Поэтому, если у вас завалялась без дела старая стиральная машинка «Рига», «Малютка», а возможно даже что-то и поновее, типа машинки автомат, то, не спешите избавляться от этой бытовой техники.

Какие самоделки из стиральной машины можно сделать?

Стиральная машинка состоит из различных узлов и механизмов. Самыми ценными для изготовления самоделок и поделок, являются:

1. Корпус;
2. Барабан;
3. Электрический двигатель.

Из двигателя стиральной машины можно сделать точильный станок, а также станок для полировки дисков, небольшую циркулярку, газонокосилку, и, множество других самоделок.

Барабан стиральной машинки можно приспособить под устройство небольшой печки, мини коптильни или уличной дровницы. В общем, идей на эту тему хватает с лихвой. О том, что можно сделать из стиральной машины и будет рассказано в этой статье строительного журнала samastroyka.ru.

Коптильня из стиральной машины Рига

Используя старую стиральную машину Рига для изготовления коптильни не придется что-либо много переделывать. Здесь можно пойти двумя путями: использовать целиком стиральную машинку предварительно сняв с неё все части, которые могут расплавиться, либо же приспособить под коптильню один лишь барабан.

Чтобы сделать коптильню из стиральной машины Рига, сначала понадобится:

1. Снять электродвигатель, конденсатор и элементы управления;
2. Убрать внутри все резиновые и пластиковые элементы, которые могут расплавиться под воздействием высоких температур;
3. После этого потребуется заварить днище стиральной машины куском металла, а сбоку корпуса, внизу, прорезать отверстие под топку;
4. В барабане стиральной машины, также потребуется вырезать отверстие, для того, чтобы дым смог беспрепятственно подниматься вверх;
5. Учитывая то, что к стиральной машинке «Рига» уже идет заводская крышка из металла, то эту часть самодельной коптильни, можно оставить без изменений.

Теперь остается чуть ниже верха стиральной машинки прикрутить несколько креплений под сетку, и, вуаля, мини коптильня готова!

Траворезка своими руками из стиральной машины

Кстати, из той же стиральной машинки Рига советского образца, можно сделать эффективную траворезку. Для этих целей придется немного переделать верх стиральной машины, закрепив металлические уголки и двигатель на них, с ножами из тонкой стали.

Нижний двигатель, тот что стоял в стиральной машинке, можно так и оставить без изменений. Единственное что потребуется сделать, так это переходник для установки на вал ножей, которые могли бы тщательно измельчать траву. Кстати, ножи верхнего и нижнего двигателя самодельной траворезки из стиральной машины, обязательно должны вращаться в разные стороны.

Как сделать дровницу из барабана стиральной машинки

Если в гараже пылится без дела нерабочая стиральная машинка автомат, то из её барабана можно сделать оригинальную и достаточно вместительную дровницу. Чтобы сделать дровницу своими руками, сначала потребуется разобрать стиральную машинку, после чего демонтировать с неё барабан.

Теперь остается прикрутить снизу барабана ножки или смастерить металлическую подставку для этих целей. Если излишне напрягаться нет желания, то можно легко установить самодельную дровницу и на поддоны, или что-то вроде них. На этом, оригинальная дровница из барабана от стиральной машинки готова.

Самоделки из двигателя от стиральной машины

Наибольшее внимание, кроме траворезки из стиральной машинки, заслуживает внимание точильный станок из двигателя и газонокосилка.

И если с точильным станком от двигателя стиральной машинки, все более менее понятно, то вот при изготовлении самодельной газонокосилки придется повозиться.

Газонокосилка из стиральной машины

Ну, во-первых, потребуется сделать основу, к которой можно было бы закрепить двигатель от стиральной машины и колеса. Сделать её можно из толстой фанеры, но лучше приспособить под этих цели, какой-то материал попрочнее.

Во-вторых, сверху основы придется просверлить отверстие под вал двигателя, после чего смастерить колпак для его защиты от травы и мусора. Ножи для установки на двигатель можно вырезать из ножовки по дереву, уж очень там хорошая сталь, которая как раз и пригодна для этих целей.

Оценить статью и поделиться ссылкой:

Где использовать мотор от стиральной машины-автомат

Если ваш стиральный аппарат сломался, это не значит, что ему место на помойке, ведь есть масса методов его реанимации. Конструкция стиральной машины имеет огромное количество деталей и механизмов, которым хозяйственный человек всегда найдет применение. Особо хороши в использовании надежные и высокоинтенсивные в работе, но уже изжившие себя стиральные машины для установки под раковину известных брендов, типа Eurosoba, но ждать «дня их смерти» вам придется очень долго.

Какие части агрегата можно использовать для дела? Да почти все:

• Мотор
• Стальной барабан из качественного нержавеющего материала
• Окошко с дверкой
• Шланги и ножки
• Пружины (мощные, они выполняют функцию амортизации)
• Противовесы (небольшие, но весят немало)
• Корпус агрегата для стирки
• Плата управления.

Двигатель считают главным элементом в начинке стиральной машины, поэтому способов его применения достаточно много. Мотор от бытового устройства можно применить для создания газонокосилки, зернодробилки, бетономешалки, точильного станка, наждака, гончарного круга и вибростола по изготовлению тротуарной плитки. И вот описания, как изготовить некоторые электроприборы.

Двигатель для газонокосилки

• Двигатель с высокими оборотами — отличный материал для создания надежной газонокосилки.
• Для начала мастерим нож, используя для этого ненужную поперечную пилу. Вырезав, прикручиваем его к шкиву.
• Дальше 30-милиметровый уголок расходуем на варку рамы.
• Обрезаем старую металлическую миску — выйдет защитный кожух.
• Производим крепление мотора и кожуха к раме с помощью болтов.
• 16-милиметровая листовая пластмасса сгодится на вырезку из нее колес.
• Ручки мастерим из труб (20 мм) и привариваем к раме.
• Газонокосилка готова «к труду и обороне».

Точильный станок из мотора

Рабочий двигатель с хорошей мощностью умелый дачник легко превратит в наждачный станок для заточки инструментов. И вот как осуществить эту идею.

• Мотор крепим к трёхмиллиметровой металлической пластине с помощью шпилек, отверстия для которых делают на концах пластины. Учитывайте размеры так, чтобы, согнув ее под углом в 90°, вы смогли вместить наждачный камень.
• Обезопасьте работу, сделав защитный кожух. Он должен закрывать точильный круг, когда тот вращается. Болгаркой вырезаем нужную форму из 2-мм листового металла и привариваем к основе по всему периметру.
• Внизу кожуха сверлим несколько отверстий, напротив которых привариваются гайки. Шпильки должны продеваться в эти отверстия и вкручиваться в гайки.
• Чтобы затачивать детали было удобней, делаем упор из уголка — подручник. Сверлим отверстия в первой полке наждака и убираем перемычки напильником. Сваркой осуществляем фиксацию второй полки к горизонтальной части подручника и болтами соединяем его с пластиной.
• Чтобы сделать кольца (втулки), поперек разрезаем трубу из металла. Шайбы делаем сами. С помощью этих деталей закрепим наждачный круг на валу.
• Закончить изготовление точильного станка можно, зашлифовав сварочные швы и покрасив крепления, подручник и защитный кожух.

Очень часто возникает проблема крепления шлифовального камня на валу мотора, так как их диаметры не соответствуют друг другу. Поэтому нужно изготовить «переходник» между этими двумя деталями — фланец, который одевается на вал и имеет резьбу для крепления точильного круга с другой стороны. Для его создания используем 20 см трубы из стали, 32 мм в диаметре.

С одного конца делаем резьбу, длиной в два раза больше, чем толщина наждачного круга. Обратите внимание на то, что резьбу нужно делать против часовой стрелки, чтобы шлифовальный камень не слетал.

С другой стороны нагретую с помощью паяльной лампы трубу надеваем на вал. Чтобы сделать соединение прочнее, просверлите стык трубы и вала, после чего вкрутите туда болт и затяните гайкой.

Одну гайку накрутите на фланец до конца резьбы, наденьте шайбу, наждачный круг и закрепите еще одной шайбой и гайкой. После того как все затянули, прикрутите контрольную гайку.

Теперь, чтобы прикрутить двигатель, нужно смастерить подставку из уголков и прикрепить наждачный круг на верстак (для этого можно применять кронштейн от стирального аппарата).

Когда точильный станок из мотора стиральной машины готов, нужно подключить его к сети. С помощью мультиметра ищем выводы рабочей обмотки (прибор должен показать около 12-ти Ом). Затем подключите к 220-вольтовой электрической сети и резко (но аккуратно) покрутите созданный аппарат, чтобы запустить его для работы.

Так с помощью наждачного станка из двигателя нерабочего бытового прибора можно затачивать различные инструменты, ножи и сверла. Если ваша стиральная машина стала непригодной для использования, проявите фантазию и мастерство — и каждая ее деталь обретет новую жизнь.

Просмотров: 1921

Взрыв из прошлого: когда стирка была газом

День стирки был в понедельник на бабушкиной ферме в Айове — , где не было электричества до 1945 года. Для тех, кто мечтает о запахе выхлопных газов в белье
Мы все считаем само собой разумеющимся, что стирка большого количества белья — это почти легкая задача. Однако во времена моей бабушки стирка была полномасштабной рутиной. Ее традиционным днем ​​для стирки был понедельник. Она назвала это «днем стирки», потому что весь день уходил на то, чтобы выстирать недельный запас белья для семьи из шести человек.

Итак, в течение многих лет моя бабушка была среди тех, кто стирал на крыльце, используя бензиновую стиральную машину. Хотя моя мама не может точно вспомнить, какая у них была стиральная машина, есть большая вероятность, что это была модель Maytag 90 или 92. Изначально Maytag занималась производством сельскохозяйственной техники, но постепенно перешла в категорию стирки. В 1919 году компания успешно отлила первый алюминиевый бак для стиральной машины, что устранило проблемы, присущие предшествующей конструкции деревянного бака, а к 1920-е годы были сосредоточены на производстве стиральных машин для масс, чему способствовала модель бензинового двигателя Multi-Motor, которая стала бы благом для сельских домохозяек без электричества.

Эволюция прачечной…
В дополнение к алюминиевому баку отдел разработки Maytag сделал одно из самых значительных изобретений в истории стиральных машин. Его революционный принцип стирки заключался в том, чтобы нагнетать воду через ткань с помощью лопастной мешалки, установленной на дне бака. Новый дизайн вывел компанию исключительно на рынок стиральных машин, положив конец производству сельскохозяйственной техники Maytag и выдвинув ее на доминирующее положение в многообещающей индустрии стиральных машин.

… Создает революцию в прачечной
Отойдите в сторону и посмотрите, как вы стираете до 50 фунтов одежды в час в ванне из литого алюминия. Отдельный цикл полоскания был необязательным и не обязательно был хорошим выбором для переутомленной домохозяйки во время Великой депрессии. Чтобы слить воду из ванны, просто отсоедините сливной шланг и дайте ему болтаться. Это выльет 21 галлон мыльной воды на вашу обувь и смоет весь бензин, который вы, возможно, пролили.

Мультимотор Maytag Model 92 был одноместным0004 цилиндр , двухтактный бензиновый двигатель, развивавший колоссальную мощность 3/4 лошадиных сил.

Toyota Prius дня
Среди наиболее распространенных из этих продуктов были Maytag Model 90 и Model 92. Эти новые агрегаты отличались тем, что могли работать на электричестве или бензине — они были Toyota Prius ранних стиральных машин ! Электрический был лучшим вариантом, если он был доступен, но если вы еще не были подключены к электросети, вы просто подключили опциональный двухтактный бензиновый двигатель мощностью ¾ лошадиных сил к приводному ремню вашего Maytag и держали уши.

Работать с бензиновым мультимотором было относительно просто: налейте немного смеси бензина и масла во встроенный бак, стараясь не пролить ее на обувь (и лучше всего сначала потушить сигарету). Дайте ему немного подавиться, затем нажмите на педаль стартера один или два раза и ву-у-у! Настоятельно рекомендуется подключить гибкую выхлопную трубу (входит в комплект), которая отводит большую часть синего дыма и угарного газа наружу.

Не беспокойтесь о мыльном вкусе; Ваше масло производится в автономном блоке с дополнительным приспособлением для взбивания сливок Maytag.

Многозадачность? Спасибо за вопрос
После того, как вы постирали всю свою одежду и выжали ее насухо, вы бы отступили и задумались, что делать со всем тем временем, которое вы только что сэкономили. Ну, как насчет колбасы? Дополнительные насадки для Maytag Model 92 включали мясорубку. Просто снимите моторизованный отжим и установите насадку для измельчения Maytag. Теперь вы можете измельчать мясо, орехи, фрукты или грызунов с невероятной скоростью – два фунта в час!

Основатель Wilson Appliance Э. В. Уилсон (второй слева, опираясь на колесо фургона) готовится продать несколько газовых стиральных машин Maytag на комиссионной основе и от двери к двери, около 1928.

Бизнес, построенный на грязном белье
Для Нейта Уилсона, президента Wilson Appliance Centers в Платтсбурге, штат Нью-Йорк, и члена дочерней компании BrandSource The New England Appliance & Electronics Group (NEAEG): эти машины сыграли важную роль в запуске его семейный бизнес. Его дед, Э. В. Уилсон, зарабатывал на жизнь, продавая продукцию от двери к двери с кузова пикапа Model T за прямые комиссионные. раз он либо возвращался еще за двумя, либо уходил домой на ночь.0010 Менеджер по продажам Wilson Appliance Centers Кевин Макки (слева) и владелец Нейт Уилсон с отреставрированной Maytag Model 90, переделанной с бензина на электричество.

Чтобы отметить неотъемлемую роль, которую эти старые машины Maytag сыграли в создании компании, Уилсоны восстановили отжимной станок Maytag Model 90 1928 года и выставили его на обозрение в магазине. Блок был переведен с газа на электричество и до сих пор полностью функционирует.

«Приятно видеть реакцию клиентов на это», — сказал Уилсон. «Молодое поколение не знает, что это такое, а старшее поколение делится историями о том, как зажало пальцы в выжимке».

BrandSource, подразделение издательства YSN AVB Inc., является общенациональной группой по закупкам для независимых дилеров бытовой техники, матрасов, мебели и бытовой техники.

Как запустить двигатель от стиральной машины напрямую. Двигатели стиральных машин

В большинстве публикаций на тему сборки устройства своими руками советуют не приобретать необходимые узлы и агрегаты, а использовать отслужившие свой срок комплектующие от различной бытовой техники. Решение вполне разумное. Наиболее популярным является электродвигатель от устаревшей или вышедшей из строя стиральной машины.

Такие двигатели подходят для сборки различных технических устройств. Их легко демонтировать. А вот с подключением такого электродвигателя к сети 220 вольт часто возникают вопросы. Разберем варианты правильного подключения и применения разных типов электродвигателей от стиральных машин.

Как подключить электродвигатель от стиральной машины

Использование двигателей

Вариантов как пользоваться довольно много скоростной электродвигатель для стиральной машины в том случае, когда стиральная машина уже отслужила свое. В домашнем хозяйстве всегда нужен прибор, которым можно заточить ножи, ножницы и другие инструменты. Такое приспособление можно сделать самостоятельно, если правильно подключить электродвигатель от стиральной машины и надежно закрепить на нем точильный камень.

Если вы занимаетесь строительством или планируете работать с бетоном, то вы можете сделать вибратор, который с помощью двигателя от стиральной машины поможет усадке бетона. Есть умельцы, которые приспособили электродвигатель для создания вибростола, и с его помощью в домашних условиях делают тротуарную плитку или шлакоблоки. А также мотор от старой стиралки найдет применение в различных сельскохозяйственных целях. Это может быть, например, измельчитель свежей травы или зернодробилка. Можно будет заготовить хороший корм для птицы, также можно будет сделать заготовки животным на зиму, обработать сорняки.

Можно сделать вывод, что область применения электродвигателя очень разнообразна, самое главное есть возможность вращать различные насадки. Вы также можете привести в действие некоторые разработанные устройства и механизмы. В любом случае нужно знать, как подключить двигатель от стиральной машины.

Коллекторный мотор

Сейчас промышленность выпускает очень большое количество различных марок и модификаций стиральных машин. Двигатели этих машин также имеют разную конструкцию; от них может отходить разное количество проводов. Соответственно схемы подключения электродвигателей этих машин к сети 220 вольт могут различаться.

Обратите внимание на провода, идущие от коллекторного двигателя. Все провода, выходящие из двигателя , имеют разные цвета и заканчиваются клеммной колодкой или разъемом. Первые два белых провода на клеммной колодке (слева) расположены. Эти провода нужны для подключения тахометра, чтобы можно было измерять обороты электродвигателя. В нашем случае мы их использовать не будем.

Для контроля можно мультиметром измерить сопротивление шлейфа этих проводов. Должно быть 70 Ом. Далее определимся с обмоткой статора. На клеммнике после белых проводов должен быть провод в красной изоляции, а затем в коричневой. Это должны быть провода статора. А также для устранения ошибки прозвоним их мультиметром. Сопротивление должно быть близко к нулю. Оставшиеся два провода, обычно серый (синий) и зеленый, идут на щетки двигателя.

Для подключения такого двигателя к сети ~220 вольт следует помнить, что двигатели данного типа используются без применения пускового конденсатора. Установив перемычку между одним из проводов статора и проводом, идущим от щетки, на другую пару проводов подается сетевое напряжение. Мотор должен начать вращаться. Для того чтобы изменить направление вращения электродвигателя, достаточно переключить перемычку на другую щетку.

Асинхронный двигатель

• Опция 1

Как завести двигатель от стиральной машины старого образца? Моторы этого типа несколько сложнее в подключении. Если вы решили подключить мотор для данного типа стиральной машины, то вам обязательно понадобится мультиметр. Двигатели этого типа имеют две обмотки. Одна из обмоток рабочая, другая пусковая.

Изначально нужно определить эти обмотки, то есть нужно определить пары проводов, которые прозваниваются друг через друга. Эта работа выполняется мультиметром в режиме прозвонки. Далее мультиметром в режиме измерения сопротивления нужно определить сопротивление обмоток и записать результат на бумаге. Обмотка с наименьшим сопротивлением является рабочей обмоткой.

Для подключения такого двигателя нужна кнопка без фиксации или пусковое реле . Для безошибочного подключения желательно, чтобы у вас была схема, как подключить двигатель от стиральной машины старого типа. Подключение двигателя от стиральной машины на 220 можно описать следующим образом. На рабочую обмотку двигателя подается напряжение ~220 вольт. Такое же напряжение подается и на пусковую обмотку, только через пусковую кнопку или реле на короткий промежуток времени. После того, как двигатель начнет вращаться, кнопку необходимо отпустить. Чтобы двигатель начал вращаться в обратную сторону (реверс), нужно поменять фазировку подаваемого напряжения.

• Вариант 2

Раньше был другой тип двигателя. Внешне они не отличаются от двигателей с двумя обмотками. Эти модели имели мощность 100-120 Вт и скорость вращения 2700-2850 об/мин. и используется в приводе центрифуги. У таких двигателей был так называемый рабочий конденсатор, то есть он был постоянно включен. В связи с тем, что центрифуге не нужно было менять направление вращения, соединение обмоток производилось внутри корпуса двигателя, а из него выходило всего три провода, часто одного цвета.

Сопротивление обмоток таких двигателей было одинаковым. Этот тип двигателя подключается по следующей схеме. Один из выводов и средняя точка обмоток включены в сеть 220 вольт , другой вывод подключен к первому выводу через конденсатор.

При изготовлении любого устройства из двигателя стиральной машины обязательно обращайте внимание на исправность и профилактику этого устройства в процессе эксплуатации. Основные неисправности электродвигателей возникают из-за перегрузки или в случае износа подшипников. Поэтому нужно своевременно обращать внимание на все нюансы устройства.

В стиральных машинах чаще всего выходит из строя автоматика, на втором месте подшипники и РТИ. Двигатель – самый надежный агрегат; его используют при изготовлении различных бытовых машин. Но для этого нужно уметь менять направление вращения и регулировать скорость.

Что необходимо

• Тумблер с двумя группами контактов 220 В 15 А, купить можно по адресу.
• Регулятор скорости 400 Вт 220 В 50 Гц, также берем на себя.
• Электродвигатель от стиральной машины автомат, подходит практически для любой марки.
• Кусочки проводов разного цвета, желательно синего (ноль) и коричневого (фаза).
• Вам понадобится изолента, для установки мощного радиатора купите новый и тюбик теплопроводной пасты.
• Для проверки схемы подключения рекомендуется использовать обычный тестер или хотя бы индикатор.

Соединение двигателя

Внимательно осмотрите клеммы снятого двигателя. Имеет шесть выводов: два контакта идут на датчик скорости (тахометр) и по два контакта от обмоток ротора и статора.

Тахометр нам не нужен, его не трогаем, нужно только двигатель подключить.

Все однофазные двигатели этого типа подключаются одинаково. Выход обмотки статора должен быть подключен к входу обмотки ротора. Остальные два конца подключаются к нулю и фазе. Нет никакой разницы, какая обмотка будет первой, а какая второй.

Определить выводы обмоток на разъеме. Нужно использовать тестер, один контакт держать постоянно на клемме, а второй по очереди прикладывать к остальным. Если прибор показал короткое замыкание, то два вывода подключены к одной обмотке.
В нашем случае нижний и второй сверху контакты подключаются к одной обмотке, а вторая клемма сверху снизу и третья сверху — ко второй. Соответственно нам нужно соединить второй и третий верхние контакты перемычкой. Сделать перемычку и подключить. Для гарантии прозвоните еще раз, теперь у вас должно появиться замыкание между двумя оставшимися клеммами.

К оставшимся двум подключить напряжение 220 В, если все в норме, двигатель начнет вращаться.

Обратное соединение

Как было сказано выше, для изменения направления вращения необходимо поменять местами соединения одной из обмоток друг с другом.

И двигатель начнет вращаться в обратную сторону. Проверить правильность подключения, поменять местами провода на клеммной колодке согласно описанной схеме, включить напряжение. Направление вращения двигателя должно быть обратным.

Контакт, на который подавалась фаза, должен быть подключен к входу второй обмотки. На освобожденной клемме падает напряжение, нулевое положение не меняется. Изменить порядок подключения можно, щелкнув тумблер.

Тумблер перевернуть вверх дном, снизу указаны обозначения каждого выхода и схема их подключения в левом и правом положениях переключателя.
Для облегчения понимания нарисуйте элементарную схему подключения: две обмотки и два контакта переключателя. Средние контакты подключаются/отключаются по очереди к двум боковым контактам. Связь элементарная.

Подсоедините одну обмотку к нижнему контакту и соедините ее перемычкой с верхним. Подсоедините вторую обмотку к средней клемме, пусть обмотка статора будет подключена таким образом в нашем примере.

Теперь пришло время подключить ротор. Один контакт тумблера необходимо подключить к выводу обмотки ротора, а второй непосредственно к нулевому проводу питания.
Если все понятно, то переходим к подключению. Сделайте диагональные перемычки между крайними клеммами. Один средний вывод тумблера подключен к нулю, а второй ко второй обмотке.
Подсоедините все провода и снова проверьте схему. Средние контакты: один на нулевую мощность, другой на обмотку статора. Второй конец этой обмотки подключается непосредственно к фазе питания (коричневый провод).
Диагональные контакты должны иметь перемычки, провода от них идут на вторую обмотку (ротора). Перед включением обязательно проверьте тестером изменения КЗ при переключении тумблера.

Тщательно заизолируйте контакты, проверьте работоспособность двигателя. При переключении направление вращения должно измениться. Категорически запрещается менять направление движения до полной остановки ротора.

Регулятор скорости, моя ревизия

Если вы купили недорогую китайскую продукцию, то вам обязательно нужно доработать устройство. Выньте начинку из корпуса и обратите внимание на симистор. В лучшем случае у него очень маленький радиатор, который не может эффективно отводить тепло. В худшем случае вообще ничего нет.

На новом радиаторе нарезать резьбу М3, подогнать ее длину под корпус. Намазать поверхность симистора термопастой и закрепить подготовленный радиатор. Соберите регулятор.

Подключить регулятор

Осмотрите устройство. На задней части корпуса имеется планка с разъемами и вилка с клеммами. Каждый контакт подписан.

Найти ноль, фазу и землю на вводе (если у вас в доме есть земля). К ним подключается питание, в нашем случае ноль и фаза (земли нет).
Теперь нужно найти вывод нуля и фазы с регулятора. На крышке должна быть подробная схема с указанием назначения каждого вывода провода и его цвета.
На купленном регуляторе желтый — масса, два синих — датчик тахометра, красный — фаза. Белый и зеленый взаимозаменяемы, но для этого нужно изменить положение перемычки. В нашем случае задействован зеленый цвет. Соединение определяется вызовом выходов тестером.
Подсоедините синие провода к тахометру на клеммной колодке двигателя. В примере ноль (зеленый) подключен к среднему выводу тумблера, а фаза (коричневый) подключена к свободному контакту обмотки. Желтые провода на клеммной колодке подключаются к тахометру. Подайте напряжение на регулятор скорости и проверьте работу двигателя на всех режимах и скоростях.

На корпусе устройства имеется специальное отверстие для регулировки режимов вращения переменным резистором. С его помощью меняется шаг изменения скорости, вращение ротора начнется не рывком, а практически с нуля. Установите нужные режимы.

Заключение

Любые электромонтажные работы должны производиться в строгом соответствии с ПУЭ. Если вы не можете расшифровать эти три буквы без помощи интернета, то не стоит рисковать своим здоровьем.

Здравствуйте! Стиральные машины часто ломаются и попадают на свалки. Но некоторые части и детали машин еще могут служить и приносить немало пользы. Классический пример – наждак и стиральная машина.
Сегодня я расскажу и покажу, как подключить электродвигатель от современной стиральной машины к сети переменного тока 220 В.
Сразу хочу сказать, что такие двигатели не нуждаются в пусковом конденсаторе. Достаточно лишь правильного подключения, и двигатель будет крутиться в нужном вам направлении.

Двигатели стиральных машин коллекторные. В моем случае колодка подключения имеет шесть проводов, в вашем может быть только четыре.
Вот как она выглядит. Первые два белых провода нам не нужны. Это сигнал датчика оборотов двигателя. Мысленно их исключаем или даже откусываем кусачками.

Далее идут провода: красный и коричневый это провода от обмоток статора.

Последние два провода: серый и зеленый — это провода от щеток ротора.

Вроде бы все ясно. Теперь о включении всех обмоток в единую цепь.

Схема

Схема обмотки двигателя. Обмотки статора соединены последовательно друг с другом, поэтому из них выходит два провода.

Подключение к сети 220 В

Нам достаточно последовательно включить обмотки статора и ротора. Да все очень и очень просто.

Подключаем, проверяем.

Вал двигателя вращается влево.

Как изменить направление вращения?

Нужно просто поменять местами провода щеток ротора между собой и все. Вот как это будет выглядеть на схеме:

Повернуться на другую сторону.

Также можно сделать реверсивный переключатель и изменить направление вращения вала, когда это необходимо. Более подробную инструкцию по подключению двигателя к сети 220 В смотрите в видео.

Получил от тестя в подарок электродвигатель от стиральной машины, которая несколько лет пролежала у него в гараже и ни к чему не была приспособлена. Собственно, он пролежал у меня в гараже почти год, но неделю назад я нашел ему применение.

С тех пор, как я начал резать пенопласт, у меня в гараже накопилось много мусора. Выбрасывать такое количество пенопласта я не решился, тем более, что за него заплачены деньги и этот «мусор» можно использовать в строительных целях. Вот я и решил сделать дробилку пенопласта, естественно нужен был электродвигатель. Достал железяку, но как подключить не знал, так как из мотора выходит 4 провода. Как оказалось подключить двигатель к сети 220 очень просто. Ниже привожу оригинальную схему включения при установке на стиральную машину FEYA.

На схеме много проводов, переключателей и других деталей. Если под рукой нет конденсаторов для запуска двигателя, то вполне можно обойтись и без них. Смотрите схему, двигатель имеет 2 обмотки, одна (сверху) рабочая, вторая (справа) пусковая. Пока двигатель работает, рабочая обмотка все время подключена к сети 220 вольт, а пусковая обмотка нужна только для кратковременной работы, для запуска двигателя (на полсекунды она будет подключена к сети по ходу при рабочей обмотке, при запуске двигателя сразу выключать).

ОЧЕНЬ ВАЖНО определить какая обмотка из 4-х проводов какая, т.к. пусковая обмотка может сгореть при передержке в сети. Для определения можно использовать омметр, рабочая обмотка имеет меньшее сопротивление, чем пусковая. Если омметра нет, то определим «методом тыка». Внимание, все, что я описываю ниже, нужно делать очень аккуратно! Почините двигатель, изолируйте провода, примите меры электробезопасности! Берем любые два провода, включаем на секунду в 220 вольт, если двигатель гудит, значит провода парные, если нет, то пробуем другие провода. Парные провода можно и нужно маркировать, например, обмотать их цветной изолентой. Теперь у нас есть парные провода, т.е. концы от двух обмоток, тогда и определим, какая из них рабочая. Включаем одновременно обе обмотки в сеть и как только ось начинает вращать одну из обмоток, тут же отключаем и следим за работой двигателя, если он сильно гудит и начинает быстро греться , то мы неправильно включили двигатель и он работает на пусковой обмотке. Выключаем двигатель, помечаем изолентой или бирками пусковую обмотку, даем ей остыть и снова проделываем процедуру пуска, но теперь пусковую обмотку отключаем, а двигатель продолжает работать на рабочей обмотке. Дайте мотору поработать пару минут, если он работает ровно и не греется, то все супер. Запускать двигатель можно по часовой и против часовой стрелки, для этого достаточно поменять местами провода пусковой обмотки.

Свой мотор завел без проблем, повесил на дробилку, но еще не доделал, ищу эффективные конструкции. Позже в статьях я обязательно покажу, как это все работает.

Ниже фото мотора в стиральной машине «ФЕЯ», фото нашел в интернете, мой мотор выглядит по другому, но принцип включения от этого не меняется.

Если стиральная машина сломалась, то не стоит ее выбрасывать — можно подключить рабочий двигатель от старой стиральной машины.

Это оборудование может служить некоторое время.

Существует множество применений двигателя.

Стиральные машины работают на двигателях, имеющих различную конструкцию: коллекторные, асинхронные, электронные.

Прежде чем что-то делать со старым движком, его нужно снять. Для различных видов вам необходимо выполнить свой набор действий.

Для всех типов двигателей в первую очередь необходимо отключить оборудование от напряжения 220 В, канализационной сети и водопровода.

В выключенном состоянии машина должна простоять не менее 10 часов. Конденсатор за это время успеет разрядиться. Только после этого двигатель можно вынуть. План действий подробно описан ниже.

Асинхронный двигатель — провода, соединяющие часть асинхронного двигателя и конденсатор, не должны быть обрезаны. Аккумулятор нужно вытаскивать вместе с двигателем.

Внешний вид аккумулятора может отличаться в зависимости от модели стиральной машины. Это может быть коробка из металла, пластика, чаще всего герметичная.

Содержит конденсатор — один или несколько, которые соединены друг с другом параллельно.

Стоит внимательно рассмотреть, как связаны электронные письма. двигатель и аккумулятор.

Схема подключения может отличаться. Обмотка может быть подключена к сети 220 напрямую, а другая через конденсатор. Существующая схема должна быть неизменной.

Его нужно подключить к напряжению 220 В и начнется вращение асинхронного двигателя.

Стоит быть осторожным — прикасаться к элементам двигателя можно будет только после разрядки конденсатора.

Коллекторные — такие низковольтные двигатели. На их статоре установлены постоянные магниты и подключено постоянное напряжение.

Обычно на двигателе имеется наклейка с рекомендуемым напряжением. Только такое напряжение нужно подключать к такому эл. мотор.

Электронный — двигатель необходимо снять со стиральной машины вместе с блоком управления. На корпусе самого блока обычно указывается напряжение, к которому должен быть подключен двигатель.

Стоит быть осторожным при подаче напряжения — важно соблюдать полярность, так как реверс в этом типе двигателя невозможен.

Бывает, что двигатель сразу не заводится. В этом случае нужно найти дополнительные выводы. На них подается ноль или логическая единица. После этого начнется вращение двигателя.

Механический — с двигателем может быть редуктор, приводящий в движение реверсивное устройство. Имеет два выхода.

Ток, который определяется наклейкой на двигателе, подключается к источнику. После этого мотор начнет вращаться. Частота ротации такого письма. моторчик низкий — всего 4-5 оборотов в минуту.

Для подключения двигателя к переменному току необходимо выполнить ряд действий:

• Должно быть специальное устройство, определяющее провода обмоток — тестер;
• Для определения пары проводов щуп тестера подключается к любому проводу, а остальные проверяются поочередно. Если при подключении тестер указал на соединение, то именно эти два провода и есть пара. Соответственно вторые два провода тоже образуют пару;
• Необходимо измерить уровень сопротивления двух обмоток. Где показатель больше, та обмотка является пусковой;
• От разных обмоток провода необходимо соединить попарно, а затем подключить к напряжению 220 В;
  рекомендуется установить выключатель на проводе пусковой обмотки.

Бывают случаи, когда нужно изменить направление вращения двигателя. В этом случае выводы пусковой обмотки рекомендуется поменять местами.

При подключении двигателя к напряжению 220 В через конденсатор или напрямую следует соблюдать особую осторожность. Перед проведением работ по подключению двигатель необходимо зафиксировать.

В этом положении он не будет сильно вибрировать. Безопасность себя и окружающих также очень важна.

Вторая жизнь двигателя старой стиральной машины

Рабочий двигатель старой коллекторной стиральной машины можно использовать, сконструировав множество полезных приспособлений. Некоторые из них будут рассмотрены в этой статье.

Измельчитель

Измельчитель — полезный инструмент в любом доме.

Сделать это может любой мужчина, если у него есть рабочий двигатель от стиральной машины Indesit, Ariston или любой другой.

При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотор.

В этом случае вам понадобится дополнительная деталь, специально обработанная. Сделать такой переходник может любой токарь. Для этого ему нужно знать диаметр вала.

В наличии должен быть не только адаптер. Должен присутствовать специальный болт, гайка, шайба.

Резьба на гайке должна быть нарезана в зависимости от направления вращения двигателя.

При вращении по часовой стрелке резьба должна быть нарезана левосторонней, против часовой стрелки — правосторонней.

Если сделать наоборот, то камень слетит, так как работа пойдет раскручиваться.

Если есть резьбовая гайка, но она не подходит по своему направлению, можно изменить направление вращения. Для этого нужно поменять местами провода обмотки.

После подключения рабочей обмотки к сети 220 пусковую пару необходимо подключить к рабочей катушке.

Второй конец необходимо на короткое время присоединить к выводу обмотки. Движение коллектора по электронной почте. двигатель запустится в одном направлении.

После смены мест выводов пусковой обмотки направление вращения двигателя изменится на противоположное.

Направление вращения двигателя можно изменить без использования конденсатора. В этом случае, после подключения рабочей обмотки к 220 В, резко поверните камень в требуемом направлении.

Двигатель запустится, и машина будет работать.

Не использовать электронную почту. моторы с большой мощностью. Для болгарки вполне достаточно двигателя, выдерживающего напряжение 150-200В.

Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если скорость выше, есть риск, что точильный камень сломается.

Если вы используете такую ​​машинку дома, то специалисты рекомендуют использовать двигатель с частотой 1000 об/мин.

Самодельная болгарка должна быть снабжена дополнительными элементами, которые будут защищать работающего за ней человека от пыли, каменных частиц.

В качестве кожуха может выступать кусок металла толщиной около 2 мм.

вибростол

Используя мотор от стиральной машины «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.

Пригодится, если в планах устройство для создания плитки. Ей можно выложить двор в своем доме, садовые дорожки.

Вибростол — простая конструкция. Он состоит из плоской плиты, которая крепится подвижными соединениями к основанию. Движение коллекторного двигателя приводит пластину в движение.

В результате из бетона в формах выходит воздух, и качество плитки улучшается.

Положение коллекторного двигателя должно определяться схемой. Если установить электродвигатель не в том месте, то стол не сможет работать корректно, не получится качественная плитка.

Бетономешалка

Двигатель от старой машины можно использовать для создания бетономешалки. Для промышленных объемов такой продукт не подходит, но для нужд собственного двора вполне приемлем.

Чтобы превратить стиральную машину в бетономешалку, вам понадобится не только двигатель, но и бак.

В емкость бака активаторного типа нужно вставить две лопасти на свой лад. внешний вид похож на букву «П», предварительно убрав из него стандартный «родной» активатор.

Лопасти легко собрать. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, загнуть и расположить два лезвия так, чтобы они образовывали прямой угол.

Когда лезвия будут готовы, их необходимо прикрепить к баку через отверстие, где ранее был активатор.

Отверстие в баке, через которое сливается вода, должно быть закрыто. Если все получилось сделать правильно, можно приступать к подключению двигателя.

В зависимости от того, сколько бетона планируется замесить, подбирается мощность двигателя. Если нужно замесить небольшой объем, можно установить однофазный двигатель.

Если объемы больше, то стоит установить эл. мотор от стиральной машины мощнее.

Не забывайте про ременную передачу, которая была в машине. Рекомендуется заменить его коробкой передач. Это снизит обороты двигателя, в то же время обороты будут низкими.

Mart Промышленные моечные машины для восстановления дизельных двигателей

| О МАРТ® | Отрасли и применение | Продукты | Технология | Услуги владельца | Статьи | Контакты |

| Главная | Контакты | Мойка деталей дизельных двигателей Корпорация MART предлагает самый большой ассортимент шкафных промышленных моечных машин, опций и аксессуаров для всех видов ремонта дизельных двигателей. Моечные машины MART Power Wash способны удалять нагар, краску и накипь с блоков и головок двигателей, а также очищать турбины и воздуходувки, трансмиссии, силовые и гидравлические детали, колеса, подвеску, тормозные колодки и все другие детали в соответствии со стандартами, недоступными для обычных струйных моек. или другие методы очистки. Все модели Power Washer доступны для периодической или автоматической работы. Men’s New York Giants New Era Heather Grey The League 9FORTY Регулируемая шляпа, официальный источник новостей НФЛ, видео основных моментов, фэнтези-футбола, оптовых обзоров игрового дня НФЛ, расписаний, статистики, результатов и многого другого. Система MART способна выполнять Глубокую очистку таким образом, что все поверхности в пределах загрузки для стирки, даже полости и самые глубокие углубления, недоступные для форсунок, тщательно очищаются. Центр корзины с произвольно загруженными вложенными деталями оказывается таким же чистым, как и внешние поверхности. Сравнение объясняет преимущества и преимущества системы MART. 3406 Головы кошек — 15 минут — все Углерод, шлам, окалина и краска удалены Завершите очистку 13- и 20-скоростных агрегатов за 4–8 минут. Стиральные машины доступны в пакетной или автоматизированной конфигурации. Предварительная промывка третьих элементов за шесть минут, окончательная промывка компонентов за восемь минут. Предварительная промывка насосов и других сердечников перед разборкой и повторная промывка отдельных компонентов для тщательной очистки без дополнительной детализации. Цикл предварительной очистки длится в среднем шесть минут на каждую загрузку деталей. Power Wash заменяет печи и расплавленную соль, горячие и холодные баки, шкафы для струйного распыления, ручные отпариватели и напорные трубки, а также растворитель и щетки. Система MART также безопасна EPA и OSHA и соответствует федеральным требованиям по минимизации отходов. Power Wash безопасен для обмоток и всех электрических компонентов дизельного двигателя. Предварительно вымытые стартеры разбираются быстрее и сохраняют чистоту в магазине. Большие партии поршней моются за 15 минут. Даже кольцевые канавки становятся чистыми. Система очистки сточных вод MART EQ-1 представляет собой значительный прорыв в очистке сточных вод и быстро получает широкое признание среди ремонтников. Процессоры сточных вод EQ-1, которые были протестированы и одобрены MEEP и используются в вооруженных силах. Для получения подробной информации обратитесь к специалисту по приложениям MART. Назад к Отрасли ОТРАСЛИ СПИСОК ПОЛЬЗОВАТЕЛЕЙ GSA CONTRACT Автомобильная промышленность Подшипники Дизель Электродвигатель Реактивные и поршневые самолеты Горнодобывающая промышленность Новое производство Внедорожник Железнодорожный транспорт Прокатные станы Бак, тотализатор, барабан, ведро Рабочая лодка Прочее До и после Фото Видео ©2003 Корпорация МАРТ. Все права защищены.

Что нужно знать перед покупкой мойки высокого давления

Мойки высокого давления прошли долгий путь. За последние десять лет качество повысилось, а цены стали более доступными. Очищающая способность мойки высокого давления велика, она удаляет грязь, копоть и водоросли быстро, эффективно и действенно. Мойка высокого давления может значительно повысить вашу способность обслуживать и чистить ваше имущество и оборудование, придавая им большую ценность. Если ваше время ценно, мойка высокого давления может быть хорошей инвестицией, но если вы выберете не ту машину, вы будете разочарованы и можете потратить много времени и денег впустую.

Цель этого руководства по покупке — помочь вам понять, что делает мойка высокого давления и на что нужно обратить внимание при принятии решения о ее покупке. Если вы готовы отправиться за покупками, обратите внимание на мойки высокого давления на сайте kmstools.com. Или продолжайте читать, чтобы узнать больше о следующем:

• Как работает мойка высокого давления
• Насосы мойки высокого давления
• Прямой или ременный привод
• Газовый или электрический
• Принадлежности для моек высокого давления
• Правильный выбор мойки высокого давления

Как работает мойка высокого давления

Мойка высокого давления на самом деле является довольно простым оборудованием. Мотор или двигатель вращает насос, проталкивающий воду через отверстие (наконечник). Вода ускоряется, проходя через маленькое отверстие, подобно тому, как река течет быстрее в узком ущелье, и эта быстрая вода очень полезна для удаления грязи и копоти. Математика довольно проста. Каждый раз, когда насос переворачивается, через наконечник проталкивается определенный объем воды. Чем больше воды вы проталкиваете через наконечник, тем больше создается давление и, следовательно, требуется больше мощности. Чем выше давление, тем быстрее движется вода и тем сильнее она ударяет по грязи, удаляя ее с очищаемой поверхности.

На что следует обратить внимание

Два наиболее важных фактора при покупке мойки высокого давления: s размер, который определяет, сколько времени потребуется для выполнения работы или сколько работ вы можете выполнить за день; и l ife ожидаемая , определяющая, сколько часов работы вы можете выполнить на доллар, потраченный в течение срока службы машины.

Понимание рейтингов

Вот некоторые основные рейтинги:

Мощность в л.с.

Это мощность, которую производит двигатель или двигатель. Этот рейтинг важен, потому что он напрямую связан с тем, какое давление и объем может создать насос.

Фунтов на квадратный дюйм (PSI)

Давление, создаваемое мойкой высокого давления, измеряется в фунтах на квадратный дюйм или PSI. Давление способствует силе очистки.

Галлонов в минуту (GPM)

Объем воды, производимый мойкой высокого давления, измеряется в галлонах в минуту или GPM. Объем также способствует очищающей силе.

Cleaning Power Units (CPU)

Cleaning Power Units определяет очищающую способность мойки высокого давления. Чтобы определить ЦП, умножьте GPM x PSI. Чем мощнее процессор, тем больше возможностей машины для глубокой и эффективной очистки.

Часто потребители настолько сосредоточены на рейтинге PSI машины, что не принимают во внимание ЦП. Например, мойка высокого давления может иметь рейтинг 2800 фунтов на квадратный дюйм и 2 галлона в минуту, что дает ей ЦП 5600. Другая мойка высокого давления рассчитана на 2400 фунтов на квадратный дюйм и 4 галлона в минуту. Это рейтинг процессора 9600. В этом примере машина с более низким PSI имеет мощность очистки более чем на 40% выше, чем машина с более высоким PSI. В результате машина на 2400 фунтов на квадратный дюйм сможет очистить площадь на 40% быстрее, чем машина на 2800 фунтов на квадратный дюйм.

Теперь подумайте вот о чем: садовый шланг обычно обеспечивает 6 галлонов в минуту при 10 фунтах на квадратный дюйм, что дает ему 60 ЦП. Со стандартной распылительной насадкой, прикрепленной к садовому шлангу, вы можете получить около 5 галлонов в минуту при давлении около 40 фунтов на квадратный дюйм, генерируя 200 ЦП. Мы все видели разницу в том, насколько эффективнее простая форсунка очищает грязь с поверхностей. Попытка очистить подъездную дорожку с помощью насадки-распылителя садового шланга, производящей 200 ЦП, довольно неэффективна. Однако, если мы возьмем мойку высокого давления среднего класса с производительностью 2,0 галлона в минуту и ​​2500 фунтов на квадратный дюйм (5000 ЦП), рейтинг ЦП представляет собой ошеломляющее 25-кратное увеличение по сравнению с типичной распылительной насадкой для садового шланга.

Коммерческая мойка высокого давления, рассчитанная на 4 галлона в минуту и ​​4000 фунтов на квадратный дюйм, представляет собой невероятную производительность процессора 16 000. Нетрудно увидеть разницу в эффективности. Однако все это верно в определенном диапазоне. Если у вас чрезвычайно высокое давление и низкий объем, вы можете резать сталь или бетон (водоструйный резак), а если у вас чрезвычайно высокий объем и низкое давление, у вас получится река. Ни один из них не был бы очень хорош для уборки вашего дома или подъездной дороги.

Купить мойки высокого давления и аксессуары!
Или вернуться к началу страницы.

Насосы для мойки высокого давления имеют поршни и клапаны, аналогичные газовому двигателю или воздушному компрессору. В некоторых насосах поршни приводятся в движение качающейся пластиной. В других поршни приводятся в движение коленчатым валом. Насосы с приводом от коленчатого вала, как правило, имеют лучшую конструкцию и служат дольше.

Насосы для мойки высокого давления

Это часть мойки высокого давления, которая получает воду из шланга и перекачивает ее через наконечник под высоким давлением. Существует несколько распространенных типов насосов, которые вы увидите в коммерческих и бытовых машинах. Все насосы для мойки высокого давления имеют поршни и клапаны, аналогичные газовому двигателю или воздушному компрессору. В некоторых насосах поршни приводятся в движение пластиной, расположенной под углом (качающаяся пластина), а в других случаях поршни приводятся в движение коленчатым валом. Насосы с приводом от коленчатого вала, как правило, имеют лучшую конструкцию и служат дольше.

Насосы для мойки высокого давления оснащены перепускными клапанами, так что, когда вы отпускаете курок или когда наконечник забивается, вода проходит в обход и возвращается к входной стороне насоса. Если оставить в этом режиме дольше, чем рекомендует производитель, вода нагреется и помпа выйдет из строя. На мойке высокого давления, работающей на газе, насос включает предохранительный клапан, который сбрасывает горячую воду в байпасный контур. Большинство перепускных клапанов регулируются, поэтому вы можете регулировать давление при очистке чувствительных материалов

Недорогие мойки высокого давления имеют насосы с очень низким ожидаемым сроком службы — некоторые из них составляют всего 60–100 часов. При покупке мойки высокого давления обязательно узнайте ожидаемый срок службы насоса. Если информация недоступна, держитесь подальше, потому что очень вероятно, что производитель не хочет, чтобы вы знали, насколько она низка.

Другим очень важным фактором, который следует учитывать, является доступность запчастей. KMS Tools был гарантийным/сервисным центром для некоторых недорогих брендов, однако отсутствие запчастей и ненадежность этих машин были такой проблемой, что мы решили больше не предоставлять эту услугу.

Перед покупкой машины узнайте, где можно приобрести детали, если они вам понадобятся. KMS часто упоминается другими ритейлерами как источник запчастей и ремонта для многих брендов, которые в значительной степени одноразовые. Если вы покупаете новую машину за 200 долларов или меньше, ожидайте, что это будет одноразовая машина, которая может прослужить вам только один сезон, и будьте готовы потратить много времени на выполнение работы.

Прямой или ременный привод

Привод описывает способ соединения двигателя с насосом. Наиболее распространены системы с прямым приводом. Насос крепится болтами непосредственно к двигателю или двигателю с помощью муфты вала. По сравнению с системой ременного привода для прямого привода требуется меньше деталей и места, что обеспечивает более компактную конструкцию. Прямой привод также значительно более экономичен, чем машина с ременным приводом аналогичной мощности.

Системы ременного привода обычно используются на промышленных платформах. Насос на агрегате с ременным приводом вращается с гораздо меньшей скоростью. Ремень поглощает вибрации, которые быстрее изнашивают агрегат. Так как насос вращается с меньшей скоростью, все поршни и клапаны в насосе больше. Все это в совокупности обеспечивает более холодную работу машины, которая прослужит значительно дольше, чем эквивалентная версия с прямым приводом. Тем не менее, требуется немного больше обслуживания и значительно больше долларов (на 10–30% больше). Если вы используете мойку высокого давления на работе, вам следует подумать о покупке машины с ременным приводом. Однако эквивалентная машина с прямым приводом будет иметь ту же производительность за гораздо меньшие деньги.

Купить мойки высокого давления и аксессуары!
Или вернуться к началу страницы.

Газовый двигатель или электродвигатель

На мойке высокого давления двигатель или двигатель приводит в действие насос. Чем мощнее двигатель или мотор (номинальный в л.с.), тем выше производительность насоса в фунтах на квадратный дюйм и в галлонах в минуту. Газовые двигатели обычно рассчитаны на срок службы от 300 до 3000 часов. Двигатели электрических моек высокого давления обычно служат дольше, чем насосы.

Электродвигатели

Электродвигатели не требуют особого обслуживания и довольно тихие. Также отсутствует вытяжка, поэтому их можно эксплуатировать в помещении или в плохо проветриваемых помещениях. Типичная электрическая мойка высокого давления на 115 вольт и 15 ампер будет довольно легкой, потому что она создана для рынка с низкими ценами. Двигатель недостаточно силен, чтобы создавать большое давление или объем. В то время как электрические мойки высокого давления компактны и, как правило, портативны, большинство работ занимают больше времени при использовании легких электрических моек высокого давления.

Мощность электродвигателей отличается от мощности бензиновых двигателей. Типичная недорогая электрическая мойка высокого давления имеет мощность от 1 до 1-1/2 л.с. и будет эквивалентна газовой мойке высокого давления мощностью 3 л.с. (Мощность электродвигателя должна быть удвоена, чтобы равняться мощности бензинового двигателя.)

Электрические мойки высокого давления для тяжелых условий эксплуатации доступны для применений, где имеется мощность, а портативность не имеет значения, а выхлоп газового двигателя может быть проблемой.

Газовые двигатели

Газовые мойки высокого давления больше и тяжелее и устанавливаются на тележке с колесами. Некоторые из них лучше сбалансированы и ими легче маневрировать. Газовые двигатели могут производить больше энергии и намного более мобильны, поскольку их не нужно подключать к источнику электроэнергии. Поскольку газовые двигатели могут быть более мощными, насос может генерировать значительно больше фунтов на квадратный дюйм и галлонов в минуту, поэтому они могут очищать быстрее и глубже, чем любая электрическая мойка высокого давления с номинальным напряжением 115 В. Однако они требуют немного больше обслуживания и стоят дороже в эксплуатации. Их следует использовать в хорошо проветриваемых помещениях из-за выделения паров угарного газа.

Принадлежности для мойки высокого давления

Без принадлежностей ваша мойка высокого давления практически бесполезна. Это было бы похоже на дрель без сверл.

Шланги для мойки высокого давления

Вероятно, вам нужен шланг длиной 50 футов. Если вы пойдете короче, вам придется продолжать двигать машину. Убедитесь, что вы приобрели качественный шланг с соответствующим рейтингом PSI, соответствующим вашей машине. Шланг низкого качества быстрее выйдет из строя, более подвержен протечкам и перегибам, обычно он менее гибкий и с ним труднее работать.

Трубки и наконечники для мойки высокого давления

Трубка включает ручку с пусковым клапаном, а для различных применений доступны трубки различной длины и угла. Вы можете изменить форму распыления, изменив наконечник на конце стержня. Большинство моек высокого давления поставляются с набором насадок — от очень узкой струи, создающей большее усилие на наконечнике для более глубокой очистки, до более широкой струи, которая имеет меньшую силу, но покрывает большую площадь. Большинство наборов наконечников также включают наконечник низкого давления для нанесения чистящих растворов.

В дополнение к наконечникам доступны другие очень полезные насадки:

Пылесос

Пылесос или вращающаяся насадка прикрепляются к концу вашей палочки. У него очень узкая струя, которая очень быстро вращается круговыми движениями. Грязевые струйные аппараты эффективны, потому что они могут очень быстро очищать твердые поверхности и при правильном использовании позволяют избежать эффекта тигриных полос на подъездной дорожке, который происходит с обычными распылительными наконечниками.

Удлинители/телескопические трубки

Для уборки в труднодоступных местах ищите удлинительную насадку, которая в некоторых случаях регулируется до 24 футов. Удлинители и телескопические палочки полезны, если вам нужно дотянуться высоко. Они могут уберечь вас от попыток мыть под давлением, стоя на лестнице.

Очиститель желобов

Очиститель желобов представляет собой простое удлинение с крючком, которое прикрепляется к концу вашей палочки. Это позволяет вам проникнуть в желоба, чтобы очистить их.

Whirl-A-Ways

Whirl-A-Way — это аксессуар, который немного похож на газонокосилку и имеет внутри две вращающиеся насадки. Они доступны в размерах от 12 до 24 дюймов и отлично подходят для уборки больших плоских поверхностей.

Мойки высокого давления с горячей водой

Мойки высокого давления с горячей водой — это коммерческие машины со встроенными водонагревателями. Эффект очистки машин значительно лучше, чем у машин с холодной водой с сопоставимыми PSI и GPM, потому что горячая вода просто очищает более эффективно, чем холодная вода. Мойки высокого давления с горячей водой разрушают и удаляют грязь и грязь быстрее, чем мойки высокого давления с холодной водой, и часто устраняют необходимость в дорогостоящих химикатах. Не подавайте горячую воду в обычный насос мойки высокого давления с холодной водой. Тепло может повредить уплотнения и уплотнительные кольца.

Моющие средства

Моющие средства могут значительно увеличить скорость очистки и помочь удалить стойкие пятна. Большинство моек высокого давления оснащены трубкой Вентури, которая втягивает моющее средство из бутылки или ведра и добавляет его в струю воды. Моющее средство следует сначала нанести с помощью распылителя под низким давлением, дать ему некоторое время для того, чтобы он разрушил грязь, а затем смыть обычным распылением под высоким давлением.

Купить мойки высокого давления и аксессуары!
Или вернуться к началу страницы.

Правильный выбор мойки высокого давления

Когда дело доходит до дела, вам необходимо купить мойку высокого давления, соответствующую вашим задачам. Существует множество различных типов моек высокого давления — от очень недорогих машин до чрезвычайно мощных промышленных машин. Прежде чем купить машину, вам нужно сесть и задать себе следующие вопросы:

• «Как я буду использовать мойку высокого давления?»
• «Как часто я буду использовать мойку высокого давления?»

Если вы владелец дома, вы, вероятно, будете использовать мойку высокого давления менее 50 часов в год. В этом случае машина, рассчитанная на 500 часов, прослужит вам до 10 лет при правильном обслуживании. Однако, если вы используете его на работе, вам понадобится что-то, рассчитанное на 2000 часов или более. Если для вас важно время, купите настолько большую мойку высокого давления, насколько это возможно. Газовая мойка высокого давления мощностью 13 л.с. очистит вашу подъездную дорожку примерно в 10 раз быстрее, чем небольшая электрическая установка. Он также прослужит дольше, потому что ему не нужно работать почти так же долго, чтобы выполнять свою работу. Наконец, заранее спланируйте, какие насадки вам понадобятся в будущем, и убедитесь, что у покупаемой вами мойки высокого давления достаточно мощности для их поддержки.

В KMS Tools имеется полный ассортимент моек высокого давления, фитингов, насадок и переходников. У нас также есть ремонтная мастерская с полным спектром услуг в Коквитламе.

Написано и составлено Стэном Придхэмом ©2017

В этом руководстве, обновленном в 2017 г., рассматриваются насосы, двигатели, приводы, аксессуары, моющие средства и мойки высокого давления с горячей и холодной водой — все, что вам нужно знать, чтобы купить подходящую мойку высокого давления для вашего автомобиля. заявление.

Загрузите этот обширный PDF-файл здесь, и, когда вы будете готовы к покупке, ознакомьтесь с нашим большим выбором моек высокого давления и аксессуаров.

Если вам интересно узнать больше об аксессуарах, ознакомьтесь с нашей публикацией Пять лучших аксессуаров для моек высокого давления.



Почему не запускается мойка высокого давления, работающая на газе

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Мойка высокого давления может очистить множество наружных поверхностей, но если она не запускается, это не очень хорошо. Вот как снова запустить его.

Мойка высокого давления может стать отличным инструментом для улучшения внешнего вида вашего дома. Это потрясающе экономящее время и деньги электрооборудование для уборки патио, пола гаража, террасы, подъездной дорожки, дорожки, забора, винилового сайдинга или даже лодки. И давайте будем честными: использование мойки высокого давления делает рутинную и утомительную уборку почти веселой!

Что совсем не весело, так это то, что ваша мойка высокого давления отказывается запускаться. Если это произойдет с вами, не все потеряно. Вот список возможных причин и способов повторного запуска вашей газовой мойки высокого давления.

Бензин, который находится в вашей мойке высокого давления более шести месяцев, окисляется и загрязняется. Деградированный бензин теряет летучесть и октановое число, что приводит к недостаточному сгоранию, плохой работе двигателя или невозможности запуска.

Слейте грязное или загрязненное топливо, затем очистите и промойте топливный бак очистителем карбюратора. Заполните топливный бак свежим бензином и перед запуском поверните топливный кран в положение «включено» или «открыто». Кроме того, добавьте стабилизатор топлива, чтобы сохранить свежесть топлива.

Указания по технике безопасности: Работайте в хорошо проветриваемом помещении. Убедитесь, что поблизости нет открытого огня или искр. Не курите. И обязательно держите поблизости огнетушитель A-B-C. И свяжитесь с местным переработчиком или пожарной службой, чтобы узнать, как правильно утилизировать старый бензин в вашем районе.

Мойка высокого давления не запускается: Грязный или забитый карбюратор

Деградированный бензин может превращаться в лак, который склеивает и разъедает карбюратор, препятствуя попаданию газа в камеру сгорания. Забитый воздушный фильтр также может помешать запуску мойки высокого давления.

Снимите воздушный фильтр и промойте карбюратор очистителем карбюратора, чтобы удалить скопившуюся грязь или нагар. Используйте зубную щетку, чтобы проникнуть в узкие углы. Если это не сработает, вам придется восстановить или заменить карбюратор.

Карбюраторы для омывателей высокого давления представляют собой простые устройства, и их ремонт, как правило, выполняется своими руками. В зависимости от года, марки и модели планируйте потратить от 25 до 100 долларов на восстановление карбюратора. Замените карбюратор на новый, если на нем есть признаки выкрашивания (выкрашивания представляют собой небольшие металлические осколки) из-за коррозии.

Новый карбюратор будет стоить от 30 до 200 долларов. Небольшая мастерская по ремонту двигателей будет взимать от 50 до 150 долларов за работу по установке.

Drbouz/Getty Images

Мойка высокого давления не запускается: загрязнена или неисправна свеча зажигания

Свеча зажигания воспламеняет воздушно-топливную смесь. Грязная, треснутая или неисправная свеча зажигания не позволит вашей мойке высокого давления загореться. Замените свечу зажигания, не чистите ее. Замена свечи зажигания должна быть частью вашего ежегодного обслуживания.

Мойка высокого давления не запускается: неисправна катушка зажигания

Как и в автомобиле, катушка зажигания (также известная как магнето или якорь) подает высокое напряжение на свечу зажигания для воспламенения воздушно-топливной смеси. Свеча зажигания, пропитанная бензином, обычно означает отсутствие искры на свече зажигания.

Используйте недорогой искромер, чтобы проверить свечу на наличие искры. Отсутствие искры означает, что вам нужно заменить катушку зажигания, что вы можете сделать самостоятельно.

Снимите провод катушки со свечи зажигания, затем снимите кожух двигателя. Отсоедините провода от катушки, затем открутите болты и снимите катушку в сборе. Выполните эти шаги в обратном порядке, чтобы установить новую катушку.

После установки новой катушки отрегулируйте воздушный зазор между катушкой и маховиком. Вы можете найти характеристики воздушного зазора (обычно от 0,010 до 0,014 дюйма) под крышкой двигателя или в руководстве пользователя. С помощью щупа отрегулируйте воздушный зазор. В крайнем случае можно использовать визитную карточку или полоски, вырезанные из пластикового молочного кувшина.

Мойка высокого давления не запускается: сломана шпонка маховика

Шпонка маховика из мягкого металла соединяет коленчатый вал с маховиком. Он может изнашиваться от использования или, как срезной болт шнека снегоочистителя, может сломаться, если мойка высокого давления ударится о твердый предмет. Замена шпонки маховика — это работа для вашей местной небольшой мастерской по ремонту двигателей.

Allkindza/Getty Images

Мойка высокого давления не запускается: чрезмерное давление в насосе

Чрезмерное давление воды в насосном узле затрудняет вытягивание шнура стартера. Направив пистолет-распылитель от себя, осторожно нажмите на спусковой крючок, чтобы сбросить давление. Вы можете попробовать удерживать спусковой крючок, потянув за шнур стартера, чтобы сбросить давление.

Заключительное слово

Никогда не запускайте мойку высокого давления без подачи воды через насос. Запуск насоса всухую может вывести его из строя за несколько секунд. Ежегодное профилактическое техническое обслуживание и надлежащее хранение, включая слив всей воды из насоса и промывку насоса антифризом/смазкой, поддержат работу вашей мойки высокого давления в оптимальном состоянии.

Как помыть двигатель автомобиля на автомойке

Автомобиль должен быть ухоженным внутри и снаружи. Поэтому владельцы автомобилей также должны помнить о чистке двигателя. Поддержание его в чистоте помогает облегчить обнаружение проблем с утечкой масла или жидкости; предотвращает отложения в деталях двигателя, которые могут быть легковоспламеняющимися или вызывающими коррозию; и если вы планируете продать свой автомобиль, поможет сохранить презентабельный вид вашего автомобиля и повысит его стоимость.

13 шагов, как помыть двигатель на автомойке. Это может показаться сложной задачей, но если вы будете внимательно следовать шагам, описанным в этой статье, вы сможете успешно ее выполнить. Этот процесс будет включать некоторые меры предосторожности: обезжиривание, очистку, промывку, сушку и чистку электрических частей вручную.

Содержание

• Что вам понадобится для выполнения этого руководства
  • Пластиковые пакеты и изолента
  • Гаечный ключ
  • Пылесос, тряпка, ручная щетка с синтетической щетиной, сжатый воздух, воздуходувка
  Dust,
  • Degre Защитные очки и резиновые перчатки
  • Мойка или распылитель с настройкой низкого давления
  • Протирка моторного отсека (дополнительно)
• Как мыть двигатель автомобиля на автомойке Пошаговые инструкции
  • Шаг 1. Установите график очистки
  • Шаг 2. Дайте двигателю сначала остыть
  • Шаг 3. Затяните все крышки и щуп
  • Шаг 4. Аккумулятор
  • Шаг 5. Накройте электрические детали и фильтры
  • Шаг 6. Наденьте защитное снаряжение
  • Шаг 7. Удалите мусор из двигателя
  • Шаг 8. Обезжирьте двигатель
  • Шаг 9. Промойте двигатель
  • Шаг 10. Высушите двигатель
  • Шаг 11. Очистите электрические детали вручную
  • Шаг 12. Установите аккумулятор на место
  • Шаг 13. Нанесите защитный состав для моторного отсека
• Заключение

Следуйте этому руководству

Чтобы добиться чистоты двигателя автомобиля на автомойке, вам понадобится несколько вещей. Стиральную машину или пульверизатор можно легко найти на автомойке, а остальные вещи вам придется привезти самостоятельно.

Пластиковые пакеты и изолента

При очистке двигателя на автомойке необходимо соблюдать осторожность с электрическими компонентами, так как вода может попасть на них и повредить их. Таким образом, вы должны быть готовы с пластиковыми пакетами для покрытия этих электрических компонентов и изолентой для крепления пластикового покрытия.

Гаечный ключ

Еще одной мерой предосторожности может быть отсоединение кабелей аккумулятора от аккумулятора. Вам придется снять как положительные, так и отрицательные клеммы, чтобы они не были повреждены при мытье двигателя. Для этого вам понадобится гаечный ключ.

Пылесос, тряпка, ручная щетка с синтетической щетиной, сжатый воздух, воздуходувки для листьев

Эти инструменты для чистки очень полезны при очистке двигателя. Мусор на поверхности легко удаляется тряпкой. Он также хорошо справляется с разрыхлением скопившейся грязи. А для борьбы с наростами в щелях удобна кисть.

При работе в труднодоступных местах при удалении мусора можно использовать пылесос, сжатый воздух или воздуходувку.

При обезжиривании дополнительная тряпка пригодится на тот случай, если обезжириватель может попасть на краску автомобиля. Некоторые обезжиривающие средства, особенно на основе растворителей, могут повредить краску автомобиля. Так что их обязательно нужно стирать с машины, если их случайно забрызгали.

Кроме того, ткань и щетка идеально подходят для ручной чистки электрических компонентов с небольшим количеством влаги.

Обезжириватель

Эффективным продуктом, помогающим избавиться от всех масел и жиров, скопившихся в двигателе, является обезжириватель или очиститель двигателя для мойки автомобилей.

Существуют различные типы обезжиривающих средств, а именно на основе растворителя, на водной основе, на основе цитрусовых. Они бывают в виде спрея, геля или пены.

Обезжириватели на основе растворителей намного сильнее, чем другие варианты, и очень эффективны при очистке очень грязных двигателей. Обезжириватели на водной и цитрусовой основе также эффективны, но относительно мягче.

Обезжириватели в аэрозольных баллончиках очень легко наносить, просто распыляя их на поверхность двигателя. Гелевые и пенные обезжириватели лучше прилипают к поверхностям и не капают.

Пылезащитная маска, защитные очки и резиновые перчатки

Грязь, загрязняющая двигатель, также опасна. И эти частицы могут разбрызгиваться или лететь вам в рот и в глаза. Поэтому в качестве меры безопасности вам понадобятся респиратор, защитные очки и резиновые перчатки.

Мойка или распылитель с настройкой низкого давления

Автомойки обычно имеют мойки или распылители с настройкой низкого и высокого давления. Сначала проверьте на автомойке, есть ли они у них.

Важно убедиться, что вы используете только низкое давление. Вода, текущая под высоким давлением, может просочиться в закрытые электрические компоненты и сместить соединения и детали.

Отделка моторного отсека (дополнительно)

Отделка моторного отсека требуется не всегда, но она сотворит чудеса с вашим двигателем, если вы хотите придать ему полированный вид.

Это особенно полезно для тех, кто планирует продать свой автомобиль в будущем, так как сохраняет двигатель как новый. Кроме того, он создает дополнительный защитный слой от будущих отложений на двигателе, что облегчает его очистку.

Как помыть двигатель автомобиля на автомойке Пошаговая инструкция

Мойку двигателя на автомойке следует проводить осторожно. Следуйте инструкциям ниже для успешного выполнения.

Шаг 1. Установите график очистки

Идеальной погодой для очистки двигателя будет теплая погода с низкой влажностью и ветром. При такой идеальной температуре погоды и усилении дуновения ветра сушка двигателя после очистки ускорится.

Шаг 2. Сначала дайте двигателю остыть

Перед очисткой двигателя всегда дайте ему остыть. Открытие капота поможет охладить двигатель. Дайте двигателю остыть в течение нескольких часов.

Пока вы ждете, пока ваш двигатель остынет, вы можете заняться другими делами, например, помыть и высушить машину снаружи, если вы будете делать чистку на автомойке самообслуживания, или разбавить обезжириватель в соответствии с указаниями на этикетка.

Шаг 3. Затяните все крышки и щуп

Химические реакции и разложение могут привести к повреждению двигателя при попадании воды в его жидкости. Чтобы этого не произошло, нужно плотно закрыть крышки бачков жидкости гидроусилителя руля, тормозной жидкости, охлаждающей жидкости и других жидкостей. Вы должны нажать на щуп вниз, чтобы убедиться, что он надежно запечатан.

Шаг 4. Отсоедините клеммы аккумулятора и, если необходимо, извлеките аккумулятор

С помощью гаечного ключа отсоедините два кабеля аккумулятора от аккумулятора, чтобы предотвратить их повреждение водой. После отсоединения кабелей вы также можете снять аккумулятор для более удобной и тщательной очистки, если хотите и если это возможно.

Вы все равно можете почистить двигатель, не вынимая аккумулятор, если не хотите и если это невозможно.

Шаг 5. Накройте электрические детали и фильтры

Электрические компоненты, такие как провода зажигания, свечи зажигания, блоки катушек, крышки распределителей, блоки управления двигателем, генераторы переменного тока и блок предохранителей, а также фильтры должны быть защищены от воды. Эти детали могут быть повреждены при попадании на них воды. Вы можете защитить их, накрыв полиэтиленовыми пакетами, закрепив их изолентой.

Этот шаг гарантирует, что вы сможете провести тщательную очистку двигателя, не рискуя повредить какие-либо его части.

Шаг 6: Наденьте защитное снаряжение

Вы должны носить пылезащитную маску и защитные очки, чтобы опасная грязь случайно не попала в рот и глаза. Вы также должны носить резиновые перчатки для защиты рук от агрессивных чистящих средств и пятен.

Шаг 7. Удаление мусора из двигателя

Мусор, такой как дохлые жуки и листья, часто встречается в любом двигателе. Решетки, вентиляционные отверстия и батарея — это магниты для мусора, о которых вам придется позаботиться.

Большинство мусора, обнаруженного на поверхности двигателей, можно легко удалить с помощью тряпки для рук. Но при работе с труднодоступными укромными уголками вы можете использовать пылесос, компрессор или воздуходувку.

Шаг 8. Обезжирьте двигатель

Подготовьте обезжириватель в соответствии с инструкциями на этикетке. Некоторые обезжириватели не требуют разбавления, но, поскольку все они различаются по составу, другие требуют разбавления перед использованием.

Чтобы облегчить удаление пыли и грязи с поверхности двигателя, удалите пыль и грязь, очистив их щеткой с синтетической щетиной и пропылесосив.

А чтобы сделать обезжириватель более равномерным и предотвратить образование пятен, вызванных высыханием обезжиривателя на двигателе во время очистки, распылите на двигатель немного теплой воды из пульверизатора. Распыление теплой воды также предотвращает растрескивание и деформацию деталей, которые, возможно, еще не полностью остыли.

При нанесении обезжиривателя делайте это снизу вверх. Это помогает держать себя в чистоте во время чистки двигателя.

Тщательно распылите обезжириватель по всему моторному отсеку. Нанесите больше обезжиривающего средства на детали, которые обычно скапливают много грязи, такие как шланги, крышки, контейнеры для жидкости и брандмауэр.

Щетка или тряпка также могут помочь разрушить отложения в двигателе. У вас также должна быть запасная тряпка на случай случайного попадания обезжиривателя на краску вашего автомобиля. Обезжириватель должен впитаться в двигатель в течение 10 минут.

Шаг 9. Промойте двигатель

При промывке двигателя используйте только воду под низким давлением. Выполняйте полоскание, начиная от задней части к передней. Не распыляйте воду непосредственно на электрические компоненты. И не распыляйте слишком много воды на детали, которые не могут легко высохнуть.

Шаг 10. Высушите двигатель

Как и при мойке автомобилей, вы не должны оставлять двигатель сохнуть на воздухе, так как это приведет к появлению пятен от воды и сведет на нет большую часть проделанной вами тяжелой работы. Вместо этого протрите его тряпкой для рук. Вы также можете использовать компрессор, чтобы избавиться от лишней воды в укромных уголках и закоулках.

После этого вы можете дать машине поработать около пяти минут, чтобы высушить внутренние компоненты. И вы также можете держать капот открытым более или менее часа, чтобы помочь двигателю полностью высохнуть.

Шаг 11. Очистите электрические детали вручную

Снимите крышки с электрических компонентов и утилизируйте их надлежащим образом. Используя тряпки, щетки и немного влаги, очистите эти электрические компоненты вручную.

Шаг 12: Установите аккумулятор обратно

Если вы вынули аккумулятор из двигателя, установите его обратно после того, как все детали полностью высохнут. Затем снова подключите кабели аккумулятора.

Шаг 13. Нанесите заправку моторного отсека

Этот шаг не является обязательным. Вы можете сделать это, если вас не устраивает простая очистка двигателя, но вы также хотите, чтобы он сиял.

Нанесение повязки для моторного отсека так же просто, как распыление на поверхности моторного отсека и оставьте на время от 30 минут до часа. После того, как он постоит некоторое время, вам придется вытереть его тряпкой.
