Что можно сделать из электродвигателя от стиральной машины: применение мотора в быту. Как сделать генератор из электродвигателя своими руками?

Что можно сделать из старой стиральной машины

Стиральная машина – это надежный и ценный помощник, который служит нам на протяжении многих лет. Без нее немыслимо ведение домашнего хозяйства, поэтому мы очень огорчаемся, если аппарат сломался. Однако расстраиваться не стоит, так как это техническое средство легко переделать в другое функционирующее устройство, с успехом применяющееся в хозяйстве. Существует масса идей, как использовать устаревшую или вышедшую из строя машину. Что можно сделать из старой стиральной машины, как осуществить задуманное, какие детали для этого необходимы, и можно ли соорудить устройство своими силами?

Куда деть старую стиральную технику?

Нередко происходит так, что легче приобрести новую стиральную машинку, чем отремонтировать старую. Иногда мы желаем обновить бытовую технику, поэтому покупаем современные усовершенствованные изделия. Установив новое устройство в доме, у нас возникает вопрос: что делать со старым? Его можно сдать на утилизацию, в таком случае за вывоз придется заплатить дополнительные средства.

Машину в рабочем состоянии можно отправить в дом престарелых или подарить нуждающимся. Также можно подать заявление о продаже машины, бывшей в употреблении, и выиграть на этом определенную сумму. Нередко в крупных торговых центрах организовываются акции, по которым можно купить новую стиральную машину взамен старой с доплатой.

Это тоже весьма удобный и практичный вариант. Однако во многих случаях и старая техника может обрести вторую жизнь в хозяйстве. Из деталей прибора умельцы изготавливают строительный инвентарь, садовую мебель и различные приспособления для дачи, которые упрощают быт. Из барабана машины, например, можно соорудить превосходный летний душ или умывальник. Его также можно использовать в качестве вазона для цветов. Хозяйки умудряются использовать емкость, извлеченную из старой машинки-бочки, в качестве стерилизатора или соковыжималки. Также при помощи деталей, снятых со старого аппарата, получается гончарный круг, на котором можно изготавливать разнообразные поделки из глины.

В общем, вышедшее из строя изделие можно разобрать на элементы, которые впоследствии станут основой для новых полезных устройств, применяющихся в хозяйстве. Какие же детали можно использовать? Это:

1. Двигатель. Применяется только в том случае, если он остался работоспособным.

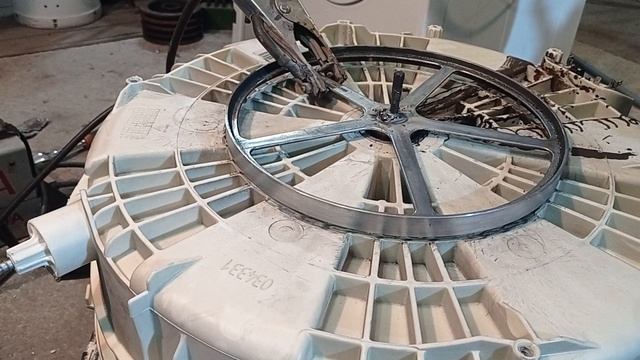

2. Барабан. Изготавливается из прочного нержавеющего металла, представляет собой вполне вместительную емкость.
3. Дверцы с ударопрочным стеклом. Применяются в качестве элемента интерьера. Обеспечивают надежное герметичное закрытие.
4. Корпус. Также используется для изготовления многих полезных вещей для дома.
5. Противовесы. Выполняются, как правило, из чугуна. Их можно всегда сдать на металлолом, однако более практичное применение – в качестве пресса для засолки капусты.
6. Колеса и ножки. При необходимости их можно установить на диван и другие предметы мебели.
7. Аналоговая плата. На ней присутствует множество элементов, которые используются для ремонта другой бытовой техники.
8. Другие детали. В быту обязательно пригодятся пружины, подшипники, провода, хомуты.



Виды двигателей стиральных машин

Прежде чем приступить к изобретению новых конструкций, следует изучить, что собой представляют комплектующие элементы – детали, изъятые из старых устройств. Основным механизмом любой стиральной машины является двигатель, без него немыслима эксплуатация электрического прибора. Стиральный агрегат оснащается преимущественно следующими типами моторов.

Асинхронный

Существуют две разновидности подобных устройств. Двухфазные моторы встречаются в старых моделях машин. Более современные экземпляры комплектуются трехфазными асинхронными двигателями. Конструкция моторов данного типа отличается простым исполнением, они развивают скорость до 2800 оборотов в минуту и работают почти бесшумно. Снятый со старого агрегата мотор можно повторно использовать. Достаточно лишь смазать подшипники.

Коллекторный

Присутствует в большинстве моделей техники. Его главной особенностью является то, что он позволяет регулировать количество оборотов. Однако в сравнении с предыдущей моделью, отличается более шумной работой. Изделие работает как от переменного, так и от постоянного тока, обладает компактными размерами. К недостаткам подобной конструкции можно отнести быстрое истирание щеток. Однако при необходимости их можно легко заменить. Также он может нагреваться и даже искрить.

Подобный мотор присутствует практически во всех современных машинах-автоматах. Это надежные, долговечные, практически не ломающиеся агрегаты. Использовать их можно в устройствах, подвергающихся чрезмерным нагрузкам. Они обладают небольшими габаритами и весом, поэтому их используют для изготовления самоделок небольших размеров. Изделия обладают высоким КПД, эффективны в работе. Конструкция не предусматривает использования быстро истирающихся или ломающихся деталей. Скорость вращения можно изменять.

Определив тип мотора, можно придумать, куда его применить повторно. Однако перед этим позаботимся о разборке техники. Все манипуляции производим предельно аккуратно, без излишней спешки. После долгой работы на деталях устройства может присутствовать налет, который аккуратно счищается.

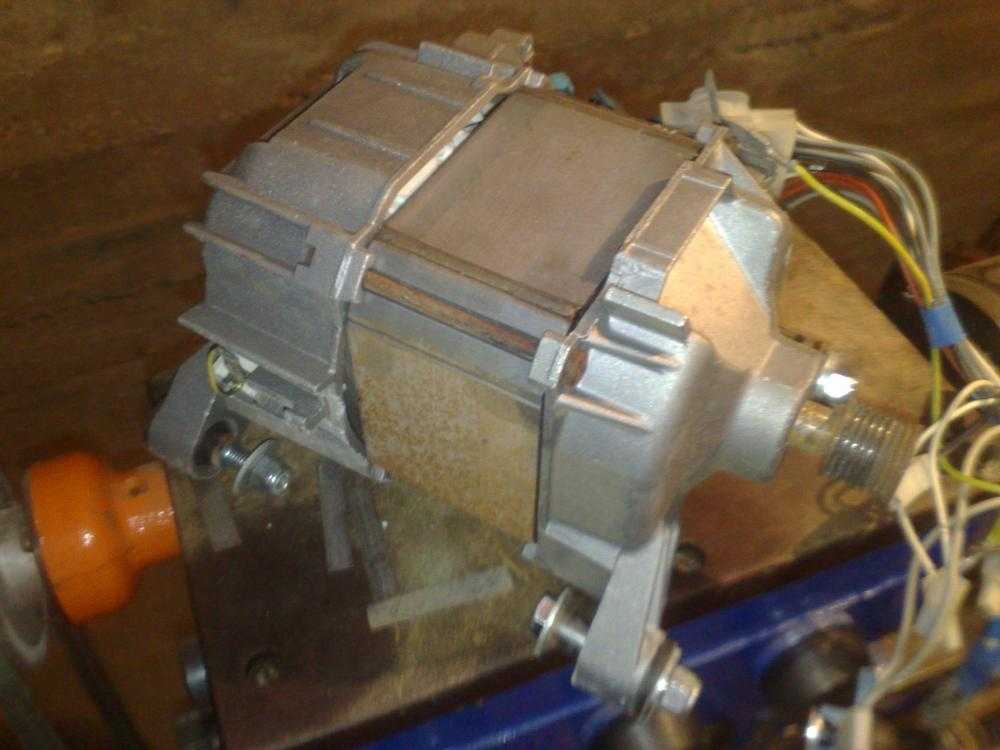

Подключение двигателя от старой стиральной машины

Работа электродвигателя невозможна без питания. Однако чтобы избежать неприятных происшествий, подсоединять провода нужно правильно. Перед разборкой мотора следует обратить внимание на то, как он был подключен в предыдущей схеме. Для приведения в действие мотора необходимо отыскать парные обмотки. Для определения выводов можно использовать тестер. Устанавливаем его в режим измерения сопротивления. На зачищенные контакты подсоединяем щуп тестера и фиксируем показания. Учитываем, что сопротивление рабочей обмотки – ОВ всегда ниже, чем пусковой – ПО. Нужно отметить, что в схеме вместо контактора SB может стоять конденсатор небольшой емкости.

После этого поступаем так:

1. Устанавливаем двигатель на поверхность, обеспечиваем ему безопасное положение, так как в рабочем состоянии он начнет вибрировать.
2. Подаем электричество на обмотку возбуждения, в момент запуска нажимаем кнопку SBи держим в течение 2 секунд.
3. Если мотор работает нормально, он не перегревается. В противном случае ищем причину неисправности и устраняем ее.
4. Для изменения направления вращения меняем провода местами.

Что можно сделать из старой стиральной машины

Конструкция стиральной машины содержит множество узлов, механизмов, которые умелые мастера используют для изготовления самоделок. Корпус машины, двигатель, барабан, насос, реле и выключатели могут стать элементами новых устройств, находящих применение в быту. Во что же можно переделать отработавшую свой ресурс стиралку, и что для этого нужно сделать?

Точильный станок

Это наипростейшее устройство, которое сможет изготовить даже новичок. Без него не обойтись в любом домашнем хозяйстве, оно поможет точить ножи, садовый инвентарь и другой инструмент. Для изготовления точильного станка необходим электродвигатель стиральной машины, вполне подойдет и двигатель миниатюрной модели «Малютки». Если используется высокоскоростной мотор, тогда обороты снижать не стоит. Целесообразнее дополнительно соорудить блок с валом, который будет получать вращающий момент посредством привода с понижающим коэффициентом.

Особого внимания требует крепление для самодельного устройства. Оно должно быть надежным, так как в процессе эксплуатации агрегат испытывает чрезмерные нагрузки и вибрации. В качестве основы можно выбрать деревянную или металлическую поверхность, на которой фиксируется мотор при помощи хомутов или кронштейнов. Между основанием и рабочим инструментом укладывают слой картона или резины для того, чтобы он гасил вибрации. В общем, изготовление точильного станка состоит из следующих этапов:

1. Крепим двигатель к небольшой доске или листу металла. Закрепленное самодельное устройство впоследствии можно перемещать и устанавливать в любое место.
2. При использовании асинхронного двигателя, снятого со старой стиральной машины барабанного типа, внимание уделяем герметизации конструкции. В механизм легко может попасть пыль, влага, частицы материала, поэтому двигатель укрываем полоской оцинкованной стали.
3. Изготавливаем насадку-переходник на вал. Для этого свариваем трубы разного диаметра. Диаметр одного конца должен соответствовать диаметру посадочного гнезда шлифовального круга, а другого – размерам вала мотора.

Немного переоснастив изготовленный инструмент, использовать его можно в качестве отрезного станка или барабанного шлифовального станка. Кстати, выключатель также можно снять со старой стиральной машины.

Бетономешалка

Иногда на приусадебном участке нужно залить дорожки, возвести фундамент для забора либо выполнить другие работы с использованием цементного раствора. В этом случае просто не обойтись без бетономешалки. Приобретать специализированную технику в магазине для единовременных работ не выгодно. Ну, а изготовить подобный агрегат из подручных средств вполне реально. Для изготовления самодельного компактного устройства подойдет машина цилиндрической формы, ее еще называют «бочкой». Отработавшую свой ресурс машину можно легко превратить в ручную или электрическую бетономешалку. Для этого активатор, находящийся на дне емкости, нужно поменять на вал подходящего размера. Поступаем следующим образом:

1. Извлекаем активатор.
2. Из металлического листа вырезаем и привариваем лопасти. Они должны быть П-образной формы и толщиной около 5 миллиметров. Нам понадобится две пары лопастей, расположенных перпендикулярно друг к другу. Устанавливаем их вместо активатора, используя сварку.
3. Сливное отверстие машины герметично закупориваем.
4. Если предполагается работа с большими объемами раствора, желательно обновить мотор.
5. Для снижения частоты оборотов на место ременной передачи монтируем редуктор.
6. Для удобства перемещения привариваем к устройству металлическую раму с колесами.

Также можно с успехом использовать стиральные машины с неподвижными лопастями, в которых раствор перемешивается за счет движения барабана. Подобная конструкция является более эффективной.

Процесс изготовления требует от мастера некоторых навыков, однако самодельное изделие помогает сберечь время и силы на приготовлении раствора.

Перосъемная машина

Без этого устройства не обойтись владельцам больших домашних хозяйств и тем, кто занимается разведением птицы для дальнейшей продажи на рынке. Машина качественно и быстро ощипывает тушку птицы. По такому же принципу работают заводские устройства, единственным отличием самодельных приборов является менее эстетичный внешний вид. Однако, самостоятельно изготовив перосъемное устройство, можно существенно сэкономить. Делается оно так:

1. Устанавливаем на дне бака диск, диаметр которого на 1 см меньше внутреннего диаметра емкости. Толщина диска должна быть около 3 мм. Монтируем его на вал привода.
2. Предварительно в диске просверливаем отверстия, в которые вставляем резиновые пальцы. Эти детали являются самыми дорогостоящими, однако без них невозможна эксплуатация будущей конструкции.
3. В боковых стенках также просверливаем отверстия и вставляем в них резиновые пальцы. Всего потребуется около 120-150 этих элементов. Их диаметр зависит от разновидности птицы, для которой изготавливается машина. Между отверстиями следует предусмотреть шаг в 3-4 сантиметра. Первый ряд отверстий проделывается на расстоянии в 15 сантиметров от верхнего края корпуса.
4. Сливное отверстие заделывать не стоит. Через него вытекает излишняя влага с тушек.

Процесс удаления пера заключается в следующем. В середину агрегата помещается ошпаренная кипятком тушка птицы. Двигатель включается, резиновые пальцы чисто и быстро удаляют перо.

Гриль

Многие из нас не откажутся от вкуснятины, приготовленной на природе. Пища, испеченная на огне, очень вкусная, ароматная, а посиделки на свежем воздухе доставят массу удовольствия. Совсем незачем тратить баснословные суммы на приобретение заводского гриля. Если в доме затерялась старая стиральная машина, сделать приспособление для готовки разнообразных блюд можно самостоятельно. Берем барабан машины, к которому в первую очередь приделываем небольшие ножки. В качестве ножек послужат трубы небольшого диаметра, которые аккуратно нарезаем. Нужно отметить, что стальной материал, используемый для изготовления корпусов, отличается прочностью и надежностью. Он не боится нагревания, раскаленных углей, открытого огня, поэтому его можно смело применять.

Для изготовления конструкции вырезают сегмент в нижней части бака. Угол сегмента равен примерно 30 градусам. Если в качестве аналога использовать циферблат, тогда нужно вырезать сегмент, находящийся между 17 и 19 часами. В боковой части корпуса проделывается отверстие, в которое вставляется моторчик от вертела газовой плиты. Подобное устройство можно приобрести в любом хозяйственном магазине. Работает устройство следующим образом: на вертел насаживается тушка, моторчик включается, а самодельный гриль устанавливается на угли. Через 40-60 минут курочка с румяной корочкой готова.

Собачья будка

Детали вышедшей из строя стиральной машины можно использовать для обустройства собачей будки. Для этой цели используют герметично закрывающуюся дверцу. Прикрепив ее к домику для пса, можно изолировать питомца от ветра, мороза или посторонних. Однако в этом случае следует позаботиться о надлежащей вентиляции, чтобы животное не задохнулось. В корпусе проделывают небольшие отверстия, чтобы приток свежего воздуха постоянно поступал внутрь.

Газонокосилка

Выполнить конструкцию траворезки с нуля достаточно сложно, для этого потребуются специальные навыки. Если в наличии уже есть старая газонокосилка со сломанным мотором, его можно легко поменять на исправный, снятый со стиральной машины. Ну, а если все же возникла необходимость сделать новое устройство, выполняем следующую последовательность действий:

1. Подготавливаем небольшую платформу, присоединяем к ней четыре колесика небольшого диаметра.
2. В платформе проделываем отверстие для вала. Двигатель фиксируется на основании.
3. Ножи устанавливаются на валу внизу платформы. Для того чтобы на них не наматывалась трава, режущие элементы немного загибаем вниз.
4. К самодельному устройству приделываем ручки, а также рычаг для включения и выключения.

Собранная конструкция вполне справится с задачей на небольшом участке. Электрическая модель снабжается шнуром и подключается к ближайшему источнику питания. Если используется асинхронная модель, то изделие получится бесшумным. Газонокосилка, собранная своими руками, прослужит немало лет и окажется весьма полезным устройством в хозяйстве.

Воскотопка

Владельцам пасеки непременно понравится идея трансформации стиральной машины в паровое устройство для получения воска из пчелиных сот. Простейшая паровая машина представляет собой бочку, которую наполняют водой и помещают на плиту. На дно емкости кладут подставку и миску с высокими краями. Восковое сырье подвешивают внутри емкости над миской. Оно при контакте с паром расплавляется и стекает вниз.

Баки, извлеченные из старых стиральных машин активаторного типа, с успехом можно использовать в качестве камеры для воскового сырья. Для этого дно бака обрезается, на его место приваривается решетка из нержавеющей стали. Также можно в нижней части корпуса проделать несколько отверстий, все остальные просветы заделываем. Резервуаром для воды служит обычная кастрюля на 40 литров, а растопленный воск будет стекать в миску, которую устанавливают на ребрах жесткости в кастрюле. Важно, чтобы она была прочно зафиксирована. Для прохождения пара по краям миски также проделывают отверстия.

Вся конструкция состоит из следующих элементов: кастрюля с миской, поверх которой устанавливают бак от стиральной машины. Он должен на несколько сантиметров входить в кастрюлю. В него выгружают рамки, под влиянием пара воск вытекает в миску. Камера для загрузки получается довольно большой, поэтому за один заход обрабатывают до 25 рамок.

Мангал

Изобретательности умельцев нет предела, и многие из них приспособились использовать барабан стиральной машины для приготовления вкуснейших блюд. Металл, используемый в агрегатах, очень качественный, толщина тоже значительная, поэтому самоделка не прогорает.

Внешний вид мангала изумителен, он отличается привлекательной блестящей гладкой поверхностью, поэтому прекрасно будет смотреться на дачном участке или территории загородного дома. Мастера, которые уже пользуются подобным изобретением, утверждают, что он долговечнее, чем аналоги, изготовленные на промышленных предприятиях.

Мангал изготавливаем следующим образом:

1. Подготавливаем основу под прибор. Для этой цели используем прочную металлическую поверхность.
2. Проделываем в боковой части барабана окно при помощи болгарки.
3. Сооружаем ножки из металлической трубы небольшого диаметра, прикручиваем или привариваем их.

Благодаря перфорированной поверхности, процесс горения будет происходить активнее, так как кислород свободно поступает в камеру. Шампуры располагают на жаровне, для удобства можно соорудить несколько направляющих. Их привариваем при помощи сварки.

Циркулярная пила

На основе мотора от старой стиральной машины можно изготовить самодельную циркулярную пилу. Главное – оснастить мотор специальным блоком, который регулирует обороты. Без него изделие будет работать неравномерно и неэффективно. Подобная пила не предназначена для выполнения сложных задач, она справится с распиливанием доски, толщина которой не превышает 5 см. Она не выдержит огромных нагрузок, поэтому подойдет для домашних мастерских, где необходимо выполнить одноразовые работы.

Все составляющие устройства выкладываются на основание из ДСП. Для изготовления пилы потребуются кронштейны, пильный диск, клиновый ремень. Принцип работы заключается в следующем: двигатель приводит в движение вал, который оснащается малым шкивом. Посредством приводного ремня движение от малого шкива передается большому шкиву с дисковой пилой.

Перед подключением изделия важно убедиться в том, что все детали надежно зафиксированы. При работе следует работать предельно внимательно, чтобы не повредить руки.

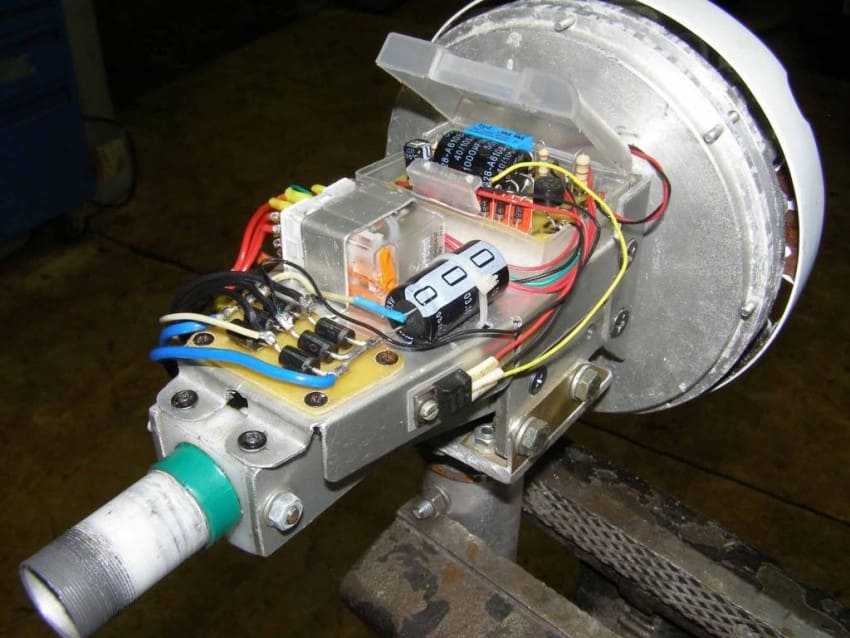

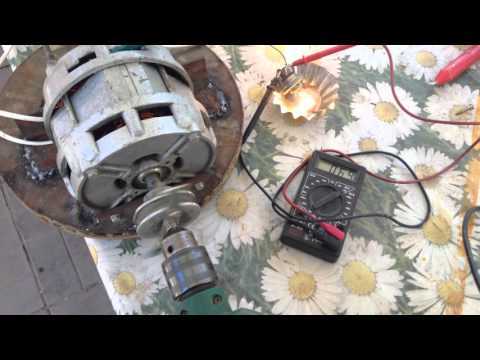

Генератор

Со сборкой генератора справится не каждый, но те мастера, которым удастся реализовать эту задумку, смогут организовать бесперебойную работу бытовой техники даже при аварийном отключении электроэнергии. Устройство будет не мощным, но вполне пригодным для домашних нужд. Для превращения мотора стиральной машины в генератор нужно его разобрать и частично срезать сердечник. В оставшейся части выполняются пазы для неодимовых магнитов. Пространство между магнитами заполняется посредством холодной сварки. Чтобы осуществить задуманное, помимо мотора, следует использовать другие комплектующие: аккумуляторную батарею, выпрямитель тока и контроллер заряда.

Корморезка для животных

Приспособление для измельчения кормов избавит сельского жителя от многих хлопот. Корморезка помогает перемельчить корнеплоды, початки кукурузы, приготовить однородные кормовые смеси, которые легче усваиваются животными. Изготовить подобный аппарат можно из старой стиральной машины, используя барабан и двигатель. На дне устройства устанавливаем режущие элементы в форме пропеллера. Ножи можно вырезать самостоятельно из старой пилы. Их соединяем с валом при помощи надежных креплений. По мере использования прибора нужно следить за тем, чтобы они всегда были наточены.

В боковой части вырезаем отверстие для выброса измельченного корма. На верхнюю часть устройства устанавливаем крышку, чтобы предотвратить выпадение корма. Нижнюю часть оснащаем опорными элементами. Они должны быть устойчивыми, чтобы во время работы устройство не качалось под действием вибрации и выдерживало нагрузку. Можно соорудить специальную платформу, которая придаст конструкции надежности.

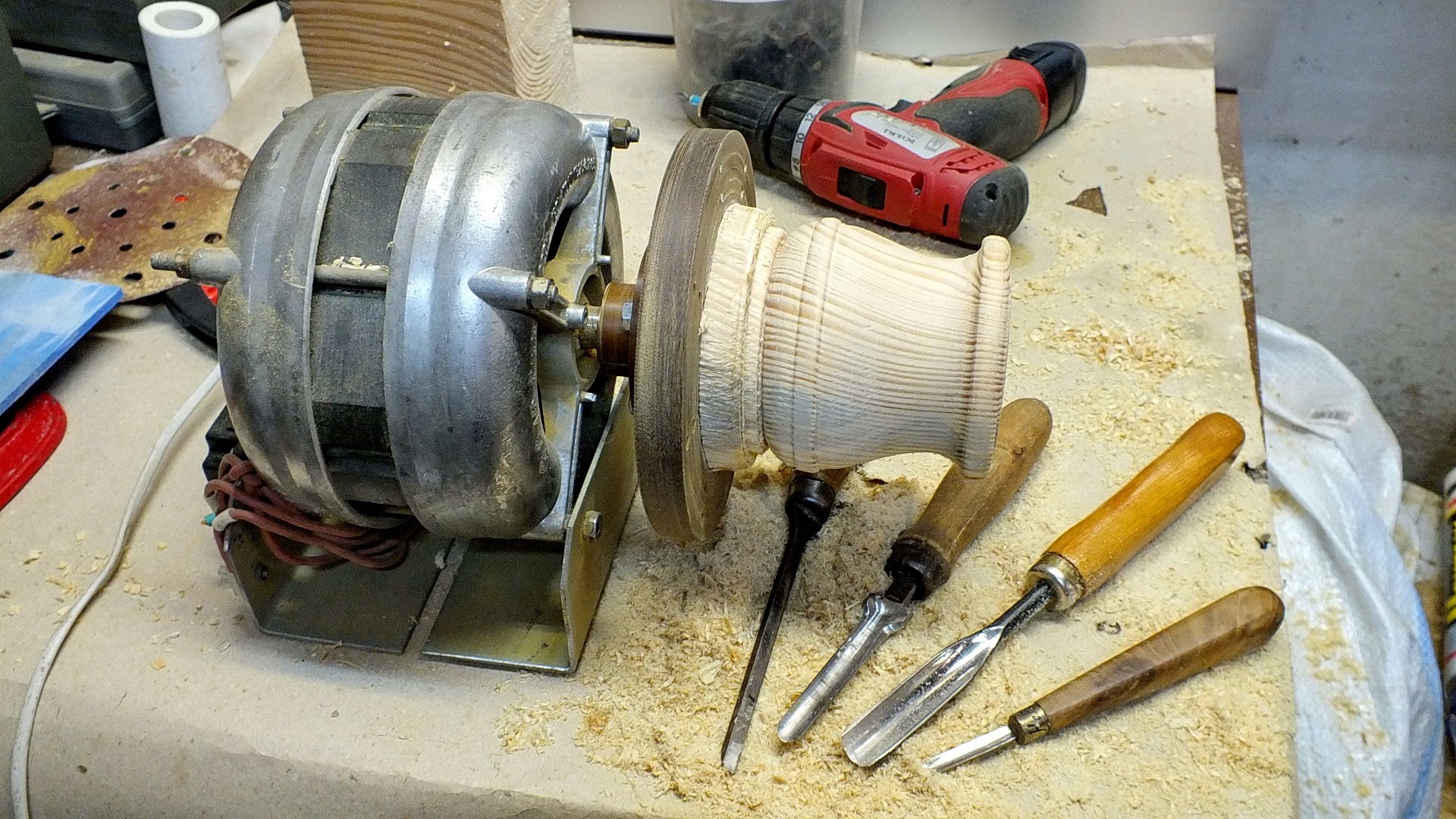

Токарный станок по дереву

При помощи самодельного токарного станка можно шлифовать заготовки, проделывать в них отверстия, разрезать древесину. Однако сделать его не так уж просто. Приступая к изготовлению устройства, нужно запастись терпением и свободным временем. В первую очередь сооружается основание для крепления всех частей изделия. Далее поступаем так:

1. При помощи уголков крепим мотор к основанию.
2. Используя уголки, изготавливаем, собираем и прикрепляем подручник.
3. Скрепляем подручник с задней балкой.
4. Выполняем насадку для вала, для этого используем отрез металлической трубы. Зубья вырезаем при помощи болгарки.
5. Привариваем насадку к валу.
6. Подсоединяем к мотору питающую проводку.

При выполнении токарных работ заготовка насаживается на зубья и вращающийся вал задней балки.

Элементы интерьера

Некоторые части стиральной машины с успехом можно использовать в оформлении интерьера. Из барабана, например, получается интересный журнальный столик, который вписывается в стиль хай-тек. Столешница изделия изготавливается из МДФ или оргстекла. Интересны модели, в которых для оформления используется керамика или эпоксидная смола. Внутри можно поместить светодиодную гирлянду. Проникающие сквозь перфорированную поверхность лучи света будут смотреться изумительно, создадут праздничную атмосферу в доме.

Также из барабана получаются удобные сиденья. Боковая поверхность окрашивается или обтягивается тканью, вписывающейся в общий стиль интерьера. При желании боковые части можно окрасить. Сиденье вырезается из ДСП и крепится к основанию при помощи мебельных петель. Поверх сиденья закрепляем удобную подушку в ярком чехле.

Из небольшого барабана получаются интереснейшие люстры или напольные светильники. В этом случае следует дополнить конструкцию специальным фиксирующим устройством для патрона и присоединить проводку. Для этого вырезают круг диаметром вдвое меньшим, чем диаметр барабана. Он изготавливается из любого металла. Круг закрепляем на задней стенке, а в центре выполняем отверстие для патрона. Закрепить светильник к потолку можно посредством тросов. В этом случае в потолок закручиваются три крюка. Оформить дизайнерское изобретение можно любым способом, руководствуясь собственным вкусом и особенностями интерьера. Интересно смотрятся изделия, декорированные винными пробками или обитые красивой тканью.

Обладатели каминов или старых русских печей барабанную конструкцию используют в качестве дровницы. Внутри не будет собираться влага, так как благодаря отверстиям обеспечивается хорошая вентиляция. Все, что остается сделать, – это прикрепить к изделию оригинальные ножки.

Дверцу машинки используют для сооружения герметичной форточки в бане. Для этого достаточно всего лишь вырезать отверстие нужных размеров и зафиксировать элемент.

В общем, идей для применения старых стиральных машин очень много. Вооружившись фантазией и свободным временем, можно придумать самостоятельно, как именно использовать старую технику. Поэтому не спешите выбрасывать или отвозить в пункт сбора металлолома вышедший из строя агрегат. Отработавшее свой ресурс устройство можно использовать не по назначению, превратив его в эффективный и нужный в хозяйстве прибор. Собранный своими руками, он, несомненно, прослужит долго и позволит существенно сэкономить средства.



Кроме этого из б/у стиральной машины так же можно сконструировать:

• фрезер,
• насос для полива,
• траворезку,
• электровелосипед,
• медогонку,
• гончарный круг,
• дровокол,
• бетономешалку,
• токарный станок,
• соковыжималку,

• коптильню,

• мангал,

• зернодробилку,

• перосъёмную машину,

• ветрогенератор,

• наждак,

• гриндер,

• воскотопку

• циркулярку
• и многое другое.
