Поделки из моторчика от машинки. Как и что можно сделать из моторчика от игрушки или бытовой техники. Газонокосилка из бывшего в употреблении мотора

Это видео для всех начинающих радиолюбителей экспериментаторов, которые хотели бы изготовить простой мини моторчик из доступных радиодеталей. Очень хороший способ, чтобы занять своего ребенка и приучить его к техническим знаниям. Будьте уверены, что ваш ребёнок проявит свои знания на уроках физики в школе.

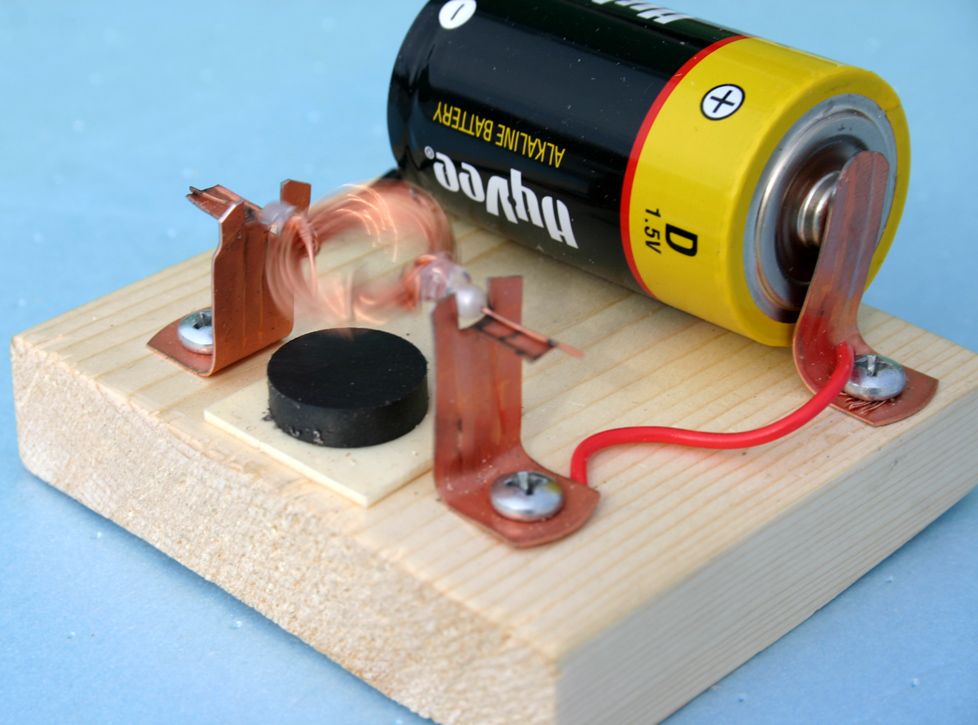

Соберем простейший электромоторчик

Повторим старый школьный эксперимент. Что необходимо приготовить для самоделки:

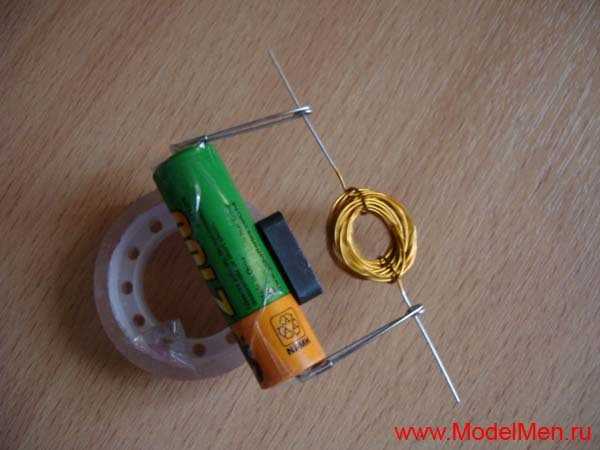

Батарейка 2a. Эмалированный провод сечением 0,5 мм. Магнит. Две булавки, канцелярский скотч, пластилин. Инструмент. Для начала сделаем катушка. Наматываем ее из эмалированного провода. Делаем 6-7 витков вокруг батарейки. Концы провода фиксируем узелками. Теперь нужно правильно зачистить лак на катушке. Это важный момент -от правильности выполнения зависит работоспособность двигателя. Один конец полностью очищаем от изоляции. Другой – с одной стороны. Эта сторона должна совпадать с нижней частью катушки.

Фиксируем булавки на батарейке скотчем. Проверяем контакты тестером. Устанавливаем магнит. В данном случае слабенький. Поэтому приходится приподнять его ближе к катушке. Крепим конструкцию на столе пластилином. Нужно правильно поставить катушку. Когда оно установлена, зачищенные конце должны касаться булавки.

Принцип действия простейшего микро мотора

В катушке возникает магнитное поле. Получается электромагнит. Полюса постоянного магнита и катушки должны быть одинаковыми. То есть, они должны отталкиваться. Сила отталкивания проворачивает катушку. Один из концов теряет контакт и магнитное поле исчезает. По инерции катушка проворачивается. Снова появляется контакт и цикл повторяется.

Если магниты притягиваются, движок крутится не будет. Поэтому один из магнитов нужно будет перевернуть.

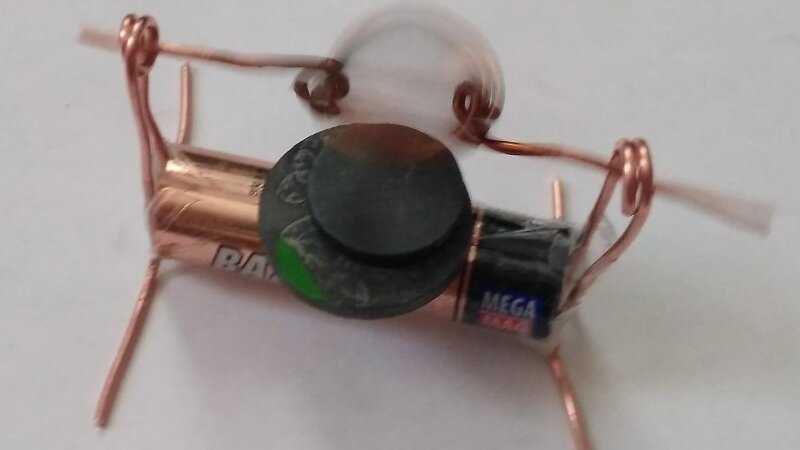

Запускаем моторчик. Можем немного придать практичности этому изделию. Прикрепим гипнотическая спираль на один конец катушки. Завораживает! Можно сделать знаменитой тауматроп с птичкой в клетке.

Канал “OlO”

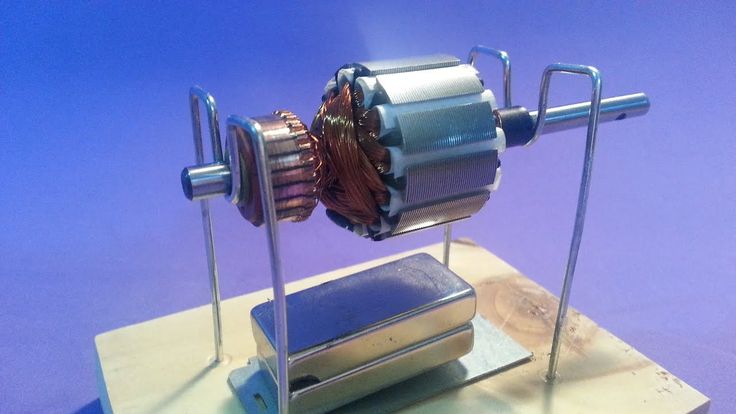

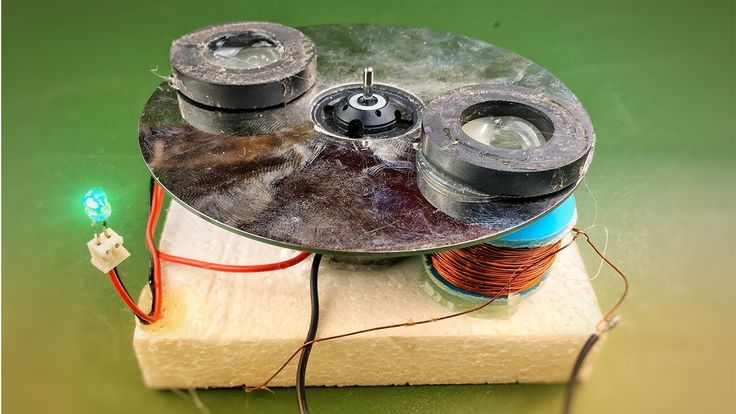

Более продвинутый самодельный движок для изучения электромагнитных явлений

Видео “99%DIY”.

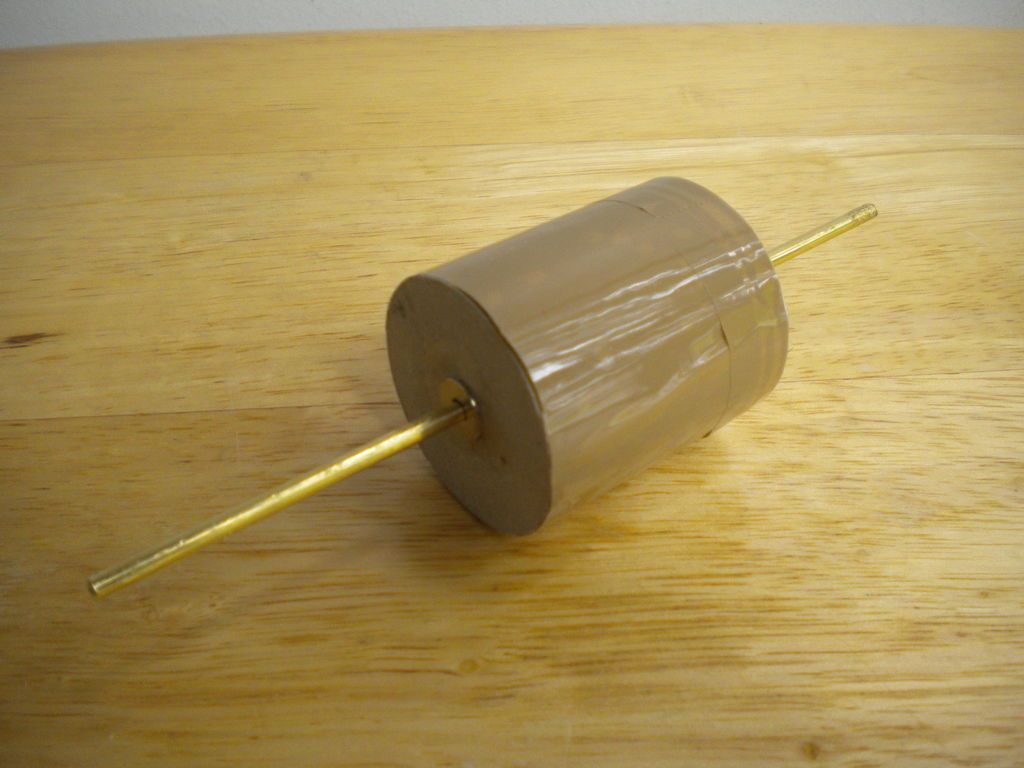

Нам понадобится винная пробка. Первым делом по центру проделываем отверстие. С двух сторон вырезаем небольшие плоскости. Вязальную спицу устанавливаем в отверстие. Фиксируем с помощью суперклея. На спицу наматываем изоленту. Два отрезка медной проволоки устанавливаем внутри пробки.

Понадобится для создания мини моторчика изолированная тонкая медная проволока. Мастер использовал длиной 5 м и диаметром 0,4 мм. Наматываем в 1-ом направлении на ротора двигателя. С выводов обмотки снимаем изоляцию. Подключаем провода к контактам. Фиксируем обмотку с помощью суперклея. Придаем контактам следующую форму. Ротор двигателя готов.

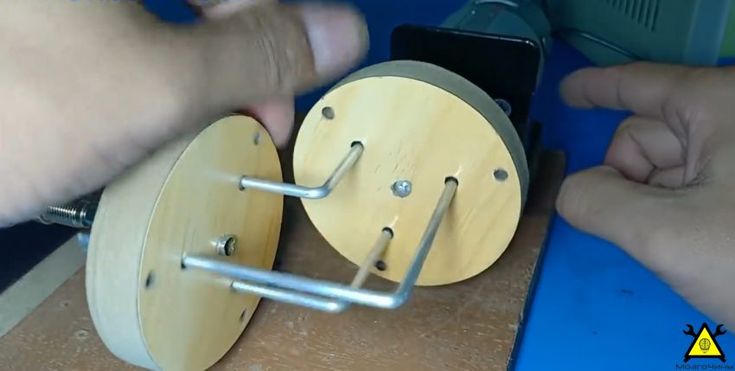

Теперь изготовим корпус. Для этого потребуется деревянное основание и два небольших бруска, в которых проделываем отверстия. Бруски и приклеиваем на основание. Устанавливаем ротор двигателя.

Из двух отрезков медной проволоки сделаем щётки мини моторчика.

Зачем понадобится два магнита. Приклеиваем на небольшие деревянные брусочки. Заготовки приклеиваем на основании, оставляя минимальный зазор между магнитами и обмоткой. Электродвигатель готов. А теперь переходим к тестированию.

Как можно заметить на снятом ролике, этот миниатюрный движок немало люфтит и не обладают большой мощностью. Но это не важно для такой самоделки, она предназначена для изучения электромагнитных явлений, которые проходят в школе зачастую поверхностно, без применения специальных опытов. Невозможно изучить предмет без наглядных и практических действий, особенно, когда вопрос касается электричество. Здесь воображение слабый помощник.
Однако, как вы могли заметить также, можно присоединить к валу моторчика какой-то привод. К примеру, вентилятор будет работать. Когда вы освоили этот видео урок, можно приступать к более продвинутым мотором.

Для снижения трения используйте подшипники. Тогда коэффициент полезного действия устройства, созданного своими руками сможет поспорить с промышленными изделиями такого рода.

В этом материале представим вашему вниманию обзор видеоролика по изготовлению машинки с моторчиком.

Итак, нам понадобится:
— моторчик 3-вольтовый от кассетного плеера;
— 3 пальчиковые батарейки;
— металлическая шайба;
— изолента;
— игрушечная машинка.

В самом начале отметим, что автор советует использовать машинку, в которой присутствует механизм, двигающий ее вперед после откатывания назад.

Разбираем машинку, и вырезаем упомянутый выше механизм.

Вытаскиваем из механизма шестеренку и приклеиваем ее к моторчику клеевым пистолетом.

На вале должна присутствовать еще одна шестеренка малого размера. Моторчик нужно приклеить так, чтобы большая шестеренка прикасалась маленькой.

Соединяем 3 батарейки последовательно, чтобы минус средней батарейки был соединен к плюсам крайних. Соединять контакты можно при помощи металлических шайб. Между собой батарейки могут быть соединены изолентой.

Собираем корпус машинки, не забыв вывести провода, идущие от моторчика.

Соединяем минусовой провод от моторчика к минусу на крайней батарейке.

Далее берем еще один провод и соединяем его к плюсовому контакту второй крайней батарейки.

Устанавливаем блок из батареек на крышу машинки.

Для того, чтобы моторчик заработал, и машинка стала двигаться, нужно сомкнуть плюсовой провод, идущий от моторчика с проводом, который подключили к плюсовому контакту батарейки.

Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана — это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).

Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.

Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.

В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.

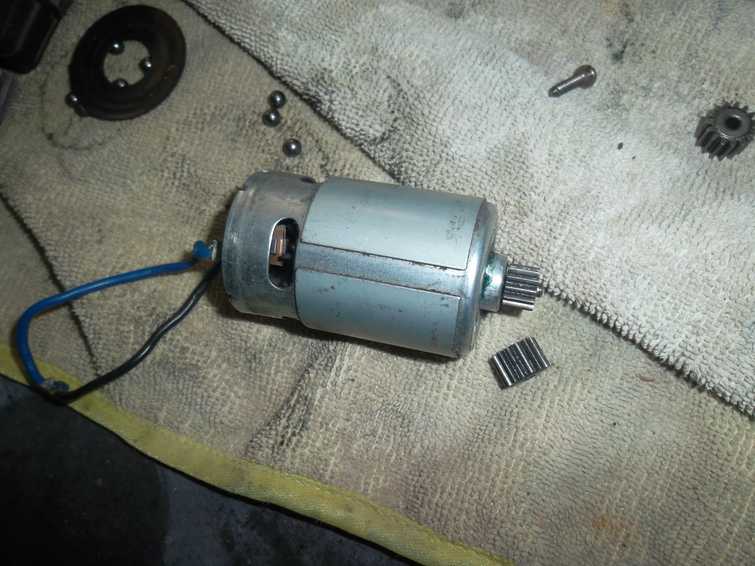

Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».

Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.

А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В — 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.

Испытание выдержал нормально. Как долго он прослужит — это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см. Все это можно увидеть на видео.

Видеоролик

Отдельно по поводу шума. На суше его довольно таки хорошо слышно. Под водой при 3 В в полной тишине совсем немного различим шум насоса. За журчащей водой его совсем не слышно. Так что можно сделать вывод, что для фонтана, да и для других , он вполне подходит. С вами был SssaHeKkk .

Обсудить статью КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА

С каждым днем создание чего-то своими руками становится все популярнее. Так почему бы и не сотворить особенную вещь, когда всё располагает к этому? В то время, когда женщины усердно занимаются вышивкой, шитьем, вязанием, квиллингом, мужчинам остается только мастерить, чинить, совершенствовать.

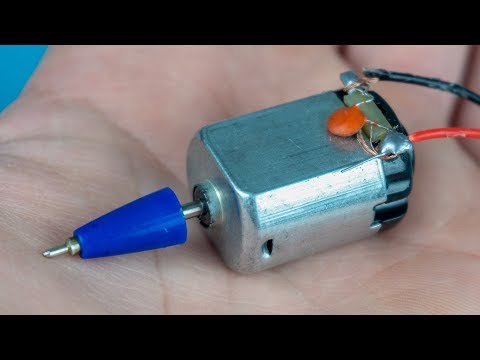

Что сделать из моторчика?

Некоторые детали в поломанной и непригодной для дальнейшего использования технике можно применять в домашних условиях. Довольно часто у мужчин возникает вопрос о том, что можно сделать из моторчика. На самом деле вариантов очень много, главное — терпение, умение работать с техникой и воображение.

Как один из вариантов, можно сделать отличный вентилятор из моторчика. Также из этой детали люди делают машинки, вертолеты и другие интересные вещи. Все, что нужно для полноценной работы (особенно новичкам), — это специальные электронные схемы и радиозапчасти. Конечно же, не обойтись в этом деле без веры в себя и терпения. Не факт, что всё получится с первого раза, но если постараться, результат будет долгое время радовать мастера.

Вертолет из моторчика

Определившись с тем, что можно сделать из моторчика, стоит задуматься о том, как создается эта вещь. В магазинах продаются специальные схемы и запчасти, которые помогут справиться с этой нелегкой задачей и разобраться в мелочах. Иногда даже в голове не укладывается, из моторчика, но на самом деле всё очень просто, нужно лишь уделить этому делу должное внимание.

Итак, чтобы сделать солидный вертолет, необходимо запастись следующими материалами: моделями с чертежами, инструментами, моторчиком, клеем, блоком питания и пультом управления. Если корпус уже готов, то остается лишь поместить в него моторчик и соединить с пультом управления. После этого необходимо попытаться запустить вертолет, и тогда станет ясно, готов он к использованию или имеет некоторые неполадки, которые нужно устранять. В случае возникновения трудностей с подсоединением проводов лучше обратиться к знающему человеку, иначе детали могут повредиться.

Мужчины часто интересуются тем, что можно сделать из моторчика, кроме вертолета. Рассмотрим еще один вариант.

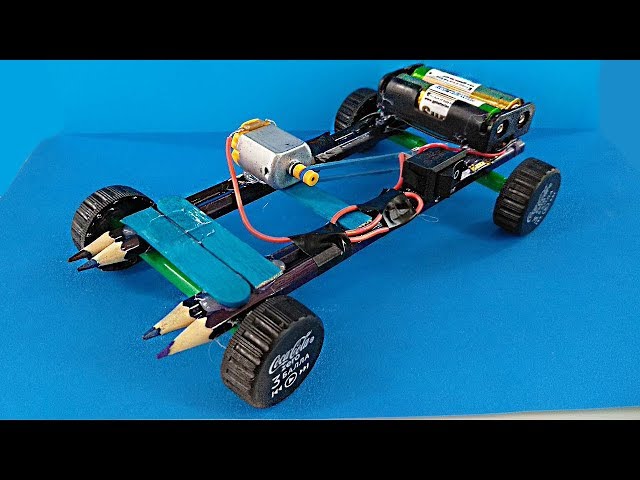

Машинка из моторчика

Сделать машинку из моторчика очень просто. Для этого нужны схемы и платы, которые продаются в специальных магазинах. После приобретения всего необходимого можно приступать к делу. Существует два варианта изготовления машинки: корпус можно сделать самостоятельно либо купить готовый, который облегчит работу мастера. Приобретая набор, человек получает детали автомобиля, колеса, проводки, запчасти, пульт управления и сам моторчик (если такового не имеется). Стоит отметить, что это будет стоить дороже, чем купить обычную готовую машинку, но и от самого процесса можно получить огромное удовольствие.

Таким образом, совершенно очевидно, как сделать из моторчика машинку — достаточно лишь приобрести готовый корпус и поместить туда главную деталь автомобиля. Не стоит забывать о пульте управления, который нужно качественно подсоединить к игрушке. В итоге человек получит самодельную машинку, которая будет круче любой покупной. Кроме того, ее можно усовершенствовать, перекрасить и оформить так, как душе угодно.

Помимо всего вышеперечисленного, прелесть изготовления машинки из моторчика заключается в том, что ребенок непременно оценит все усилия родителя, после чего будет безмерно счастлив. Соорудить чудо-автомобиль можно вместе с детьми. Это очень занимательное и интересное занятие. Рассмотрим, что можно сделать из моторчика еще.

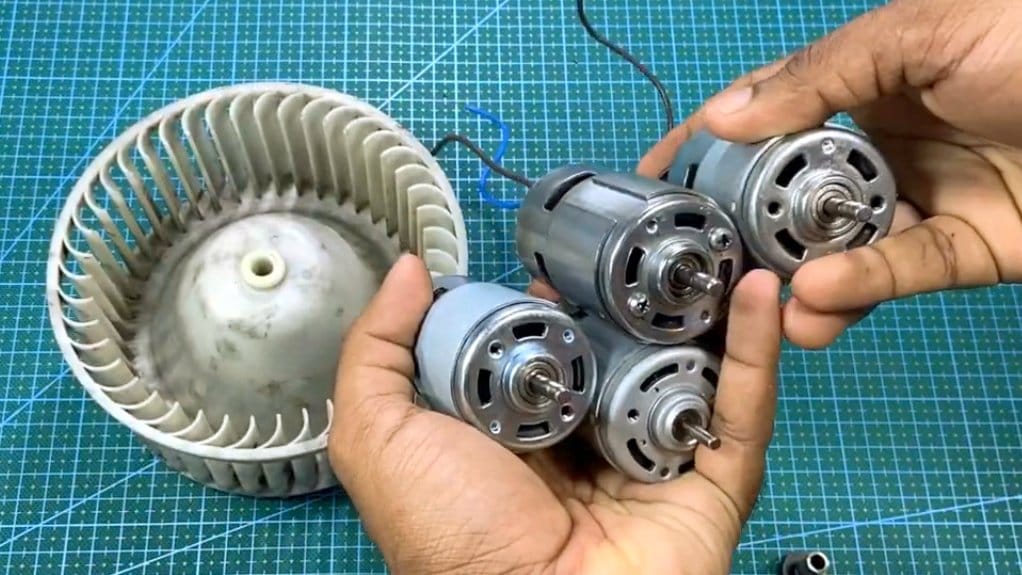

Вентилятор

Самоделы (именно так называют себя некоторые мужчины) постоянно пытаются впитать как можно больше новой информации, чтобы смастерить что-то новенькое. Совершенно неудивительно, что они интересуются тем, из моторчика. Для успешного проведения этой операции понадобится главная деталь конструкции, аккумулятор, гильза, колба и две старые болванки.

Вначале используются болванки (разрезаются по радиусу), затем аккуратно с применением огня нужно загнуть лопасти. Для дальнейшего этапа работы прекрасно подойдет пробка от шампанского, которую нужно натянуть на ось моторчика. После этого к ней необходимо прикрепить лопасти и соорудить подставку для вентилятора. К последней будет приклеен моторчик и все остальные детали. Вот такой легкий и интересный способ сделать вентилятор.

Заключение

Таким образом, совершенно очевидно, что можно сделать из моторчика множество потрясающих вещей. Главное — желание и терпение. Кроме того, не стоит недоверчиво относиться к фантазии и интуиции. Не нужно бояться испортить изделие! Новичкам посоветуем использовать старые ненужные вещи (как в случае с вентилятором). Экспериментируйте, всё у вас получится!

Простейший инвертор из моторчика без транзисторов. Как и что можно сделать из моторчика от игрушки или бытовой техники Что сделать из моторчика от машинки

Разные моторы имеют разное количество оборотов на Вольт и поэтому, их лучше подбирать под конкретную игрушку или конкретное использование – те которые подходят для использования в качестве двигателя на колесо, не подойдут для использования с воздушным винтом и наоборот!

Первым идет небольшой двигатель диаметром 2. 4 см, он отлично подходит для использования в самодельных игрушках для вращения колес.

Купить электродвигатель можно .

Вот пример изготовления самодельного трицикла на таком двигателе.

Второй вариант более высокооборотистый и рассчитан на использование пропеллера в качестве движетеля.

Купить электродвигатель с воздушным винтом можно .

Вот пример изготовления аэроглисера на таком электромоторе с пропеллером.

Как видите – сделать такой простой аэроглиссер можно за 20-30 минут.

Третий моторчик оснащен редуктором и его можно использовать для механизации игрушек с большими колесами.

Купить электродвигатель с редуктором на колесо можно .

Понижающий редуктор выполнен из металла, он увеличивает мощность крутящего момента на валу и позволяет устанавливать этот электродвигатель напрямую на колесо игрушки.

Электрофицированная игрушка станет неспешной, но, сможет перевозить достаточно тяжелые грузы и взбираться с ними в горки.

Набор из 5 небольших электродвигателей.

Купить набор электродвигателей можно .

Покупая 5 штук за раз – получается весьма хорошая экономия.

Вот пример использования таких двигателей для изготовление простой машинки с электромоторчиком.

Электродвигатель с редуктором и пропеллером

Купить электродвигатель с редуктором и пропеллером можно .

Легкий вес и достаточная тяга – так можно охарактеризовать этот набор из двигателя, редуктора и пары пропеллеров. Именно по этому этот набор устанавливают на квадрокоптеры среднего размера.

Этот комплект отлично подойдет для аэроботов, катеров с воздушной тягой и летающих самолетов.

Выбирайте электродвигатель под свои самоделки и делайте их вместе с ребенком!

Анна комментирует:

Здравствуйте! Натолкнулась на ваш сайт в поисках необходимого механизма, для приведения в движение нашей задумки! на какой адрес электронной почты вам можно отправить наш макет, что бы посмотрели и сказали, какой моторчик нужен для «оживления отдельных частей нашей модели! Заранее большое спасибо!

Это видео для всех начинающих радиолюбителей экспериментаторов, которые хотели бы изготовить простой мини моторчик из доступных радиодеталей.

Очень хороший способ, чтобы занять своего ребенка и приучить его к техническим знаниям. Будьте уверены, что ваш ребёнок проявит свои знания на уроках физики в школе.

Соберем простейший электромоторчик

Повторим старый школьный эксперимент. Что необходимо приготовить для самоделки:
Батарейка 2a. Эмалированный провод сечением 0,5 мм. Магнит. Две булавки, канцелярский скотч, пластилин. Инструмент. Для начала сделаем катушка. Наматываем ее из эмалированного провода. Делаем 6-7 витков вокруг батарейки. Концы провода фиксируем узелками. Теперь нужно правильно зачистить лак на катушке. Это важный момент -от правильности выполнения зависит работоспособность двигателя. Один конец полностью очищаем от изоляции. Другой – с одной стороны. Эта сторона должна совпадать с нижней частью катушки.

Фиксируем булавки на батарейке скотчем. Проверяем контакты тестером. Устанавливаем магнит. В данном случае слабенький. Поэтому приходится приподнять его ближе к катушке. Крепим конструкцию на столе пластилином. Нужно правильно поставить катушку. Когда оно установлена, зачищенные конце должны касаться булавки.

Принцип действия простейшего микро мотора

В катушке возникает магнитное поле. Получается электромагнит. Полюса постоянного магнита и катушки должны быть одинаковыми. То есть, они должны отталкиваться. Сила отталкивания проворачивает катушку. Один из концов теряет контакт и магнитное поле исчезает. По инерции катушка проворачивается. Снова появляется контакт и цикл повторяется.

Если магниты притягиваются, движок крутится не будет. Поэтому один из магнитов нужно будет перевернуть.

Запускаем моторчик. Можем немного придать практичности этому изделию. Прикрепим гипнотическая спираль на один конец катушки. Завораживает! Можно сделать знаменитой тауматроп с птичкой в клетке.

Канал “OlO”

Более продвинутый самодельный движок для изучения электромагнитных явлений

Видео “99%DIY”.

Нам понадобится винная пробка. Первым делом по центру проделываем отверстие. С двух сторон вырезаем небольшие плоскости. Вязальную спицу устанавливаем в отверстие. Фиксируем с помощью суперклея. На спицу наматываем изоленту. Два отрезка медной проволоки устанавливаем внутри пробки.

Понадобится для создания мини моторчика изолированная тонкая медная проволока. Мастер использовал длиной 5 м и диаметром 0,4 мм. Наматываем в 1-ом направлении на ротора двигателя. С выводов обмотки снимаем изоляцию. Подключаем провода к контактам. Фиксируем обмотку с помощью суперклея. Придаем контактам следующую форму. Ротор двигателя готов.

Теперь изготовим корпус. Для этого потребуется деревянное основание и два небольших бруска, в которых проделываем отверстия. Бруски и приклеиваем на основание. Устанавливаем ротор двигателя.

Из двух отрезков медной проволоки сделаем щётки мини моторчика.

Зачем понадобится два магнита. Приклеиваем на небольшие деревянные брусочки. Заготовки приклеиваем на основании, оставляя минимальный зазор между магнитами и обмоткой. Электродвигатель готов. А теперь переходим к тестированию.

Как можно заметить на снятом ролике, этот миниатюрный движок немало люфтит и не обладают большой мощностью. Но это не важно для такой самоделки, она предназначена для изучения электромагнитных явлений, которые проходят в школе зачастую поверхностно, без применения специальных опытов. Невозможно изучить предмет без наглядных и практических действий, особенно, когда вопрос касается электричество. Здесь воображение слабый помощник.
Однако, как вы могли заметить также, можно присоединить к валу моторчика какой-то привод. К примеру, вентилятор будет работать. Когда вы освоили этот видео урок, можно приступать к более продвинутым мотором. Для снижения трения используйте подшипники. Тогда коэффициент полезного действия устройства, созданного своими руками сможет поспорить с промышленными изделиями такого рода.

Кто бы мог подумать, что простейший инвертор можно сделать без применения транзисторов, микросхем и сложных схем. В прошлый раз я показывал . Как оказалось это не единственный способ построить инвертор. Я покажу как можно преобразовать электрическую энергию с постоянного напряжения 12 В до 220 В переменного тока.

Что понадобится?

Повышающий трансформатор. Естественно, раньше он работал как понижающий, но мы будем использовать его наоборот. Такие трансформаторы можно найти в приемниках, электронных часах, старых магнитофонах.

Сборка инвертора

Фактически наша схема состоит всего из трех частей включенных последовательно друг другу. Это трансформатор, включенный в цепь низкоомной обмоткой (высокоомная обмотка — это выход инвертора). Элементы питания — аккумуляторы или батареи. И коммутирующий элемент, в роли которого будет использован электрический моторчик, который можно вынуть из сломанных детский игрушек.

Вот сам моторчик. Просто так его в цепь не вставить — он не будет производить коммутацию. Нам его необходимо доработать.

Для этого разбираем моторчик.

Снимаем заднюю чать, перед этим отогнув держатели.

Нужно доработать якорь. Заключается это в том, чтобы отключить одну обмотку от контактов. Для этого обрываем проволочки одной любой обмотки.

Собираем мотор.

После такой доработки мотор не сможет полноценно крутиться, так как одна обмотка будет выключена. Но если его запускать рукой, то мотору хватает мощности чтобы поддерживать вращение. А отсутствие одной обмотки будет периодически разрывать цепь питания между элементами питания и трансформатором, куда последовательно и включен моторчик.
Включаем в цепь.

К выходу трансформатора подключаем мультиметр. Затем включаем питание. Бывает, что моторчик сам запускается, но обычно нет. Тогда запускаем вал рукой, легонько его крутнув.

Инвертор работает! Показания мультиметра прыгают от нуля и примерно до 250 В. Это нормально, так как это технический инвертор для питания примитивных устройств.

Пробуем подключить зарядное устройство. Все отлично работает — телефон заряжается.

Подключаем лампочку — лампа светит.

Конечно, о качестве преобразуемой энергии говорить не приходиться, но в сложных жизненных ситуациях такая поделка вполне может и пригодиться.

В этом материале представим вашему вниманию обзор видеоролика по изготовлению машинки с моторчиком.

Итак, нам понадобится:
— моторчик 3-вольтовый от кассетного плеера;
— 3 пальчиковые батарейки;
— металлическая шайба;
— изолента;
— игрушечная машинка.

В самом начале отметим, что автор советует использовать машинку, в которой присутствует механизм, двигающий ее вперед после откатывания назад.

Разбираем машинку, и вырезаем упомянутый выше механизм.

Вытаскиваем из механизма шестеренку и приклеиваем ее к моторчику клеевым пистолетом.

На вале должна присутствовать еще одна шестеренка малого размера. Моторчик нужно приклеить так, чтобы большая шестеренка прикасалась маленькой.

Соединяем 3 батарейки последовательно, чтобы минус средней батарейки был соединен к плюсам крайних. Соединять контакты можно при помощи металлических шайб. Между собой батарейки могут быть соединены изолентой.

Собираем корпус машинки, не забыв вывести провода, идущие от моторчика.

Соединяем минусовой провод от моторчика к минусу на крайней батарейке.

Далее берем еще один провод и соединяем его к плюсовому контакту второй крайней батарейки.

Устанавливаем блок из батареек на крышу машинки.

Для того, чтобы моторчик заработал, и машинка стала двигаться, нужно сомкнуть плюсовой провод, идущий от моторчика с проводом, который подключили к плюсовому контакту батарейки.

Что можно сделать из электродвигателя. Куда можно приспособить двигатель от стиральной машины. Как сделать шлифовальный станок или точило из двигателя стиральной машины

Как бы ни хороша была вещь в доме, она со временем приходит в негодность. Люди выбрасывают их, чтобы эти вещи не пылились дома и не занимали место. Из старой мебели или различных электрических приборов можно сделать множество разных поделок, которые всегда пригодятся в хозяйстве. Это можно отнести и к стиральной машине. И если стиральная машина старая, то не спешите отправлять её на свалку. Лучше эту машину разобрать по деталям. Любая деталь сгодится для создания самоделки. И если электрический мотор в порядке, то из него выйдет вполне приличное точило по заточке инструмента.

Снятие электрооборудования со стиральной машины

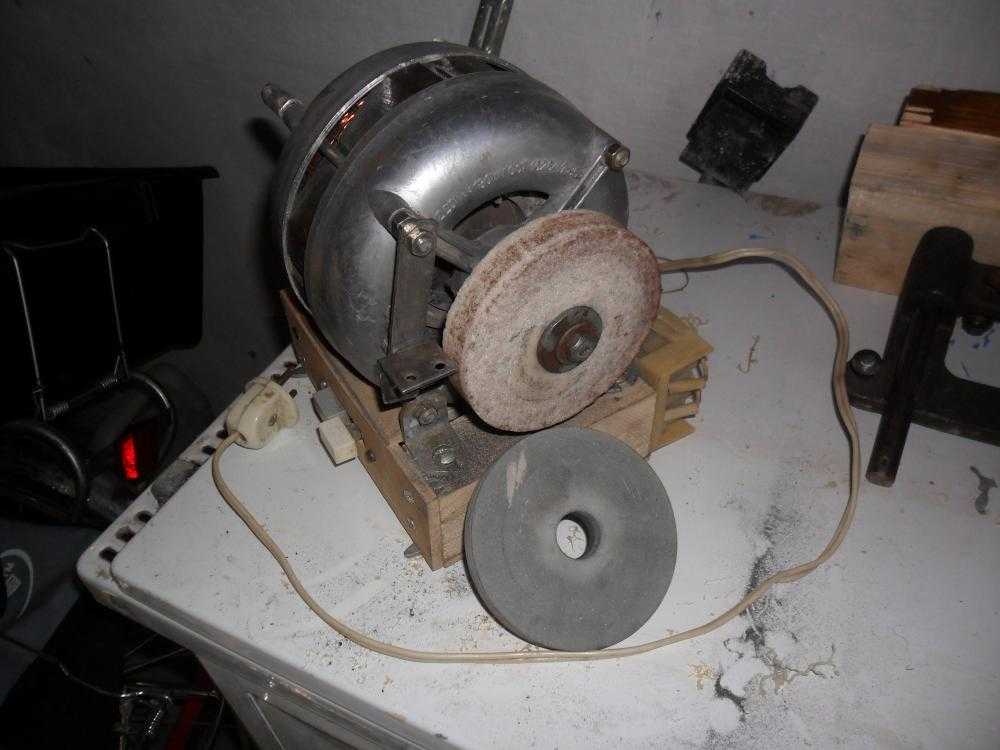

Итак, для изготовления заточного станка используем электрический двигатель АД-180-4/71С1У4 от стиральной машины. Его мощность составляет 180 Вт. Снимаем этот двигатель очень внимательно. Запоминаем, как подключена электропроводка. Ведь двигатели, применяемые в них, однофазные. Они имеют рабочую и пусковую обмотки и запускаются через конденсатор. Так что, рекомендация о запоминании подключения проводов вовсе не лишняя, даже ещё лучше будет промаркировать их, чтобы знать, как потом подключать. А то будет жалко бестолково сожжённого электрического двигателя.

Разборка двигателя и закладывание смазки в подшипники

Двигатель также разбираем. При разборке желательно пользоваться съёмниками. После того как был извлечён ротор, желательно снять и проверить состояние подшипников. Если они непригодные, то просто меняем новыми. А если их состояние нормальное, то промываем их, и закладываем туда свежую смазку. Хорошо подходят смазки Циатим 221, Циатим 201 и Литол 24 .

Подработка хвостовика вала

Перед сборкой необходимо нарезать на хвостовик вала резьбу М12 с шагом 1,25. Желательно это выполнить на токарном станке, дабы избежать нежелательных биений рабочих инструментов. Это необходимо для накручивания и фиксации на хвостовике стандартного патрона, применяемого для дрели. А он как раз имеет такие параметры посадки. Зажим патрона рассчитан на диаметр 12 мм. Имея такой патрон, мы обеспечиваем лёгкую замену инструментов, применяемых при работе.

Сборка мотора

Сборку производим обратным порядком тому, как разбирали. Собираем сам двигатель аккуратно, дабы не повредить обмотки и крышки корпуса.

Устанавливаем на двигателе специальную соединительную колодку для надёжного соединения проводов.

Работая на точиле, получаем пыль и грязь. Чтобы она не попадала в двигатель необходимо установить защитную шайбу на двигателе со стороны рабочего инструмента. Между мотором и шайбой оставляем небольшой зазор. Он необходим для свободного прохождения воздуха, который охлаждает обмотки двигателя.

Установка двигателя на станину

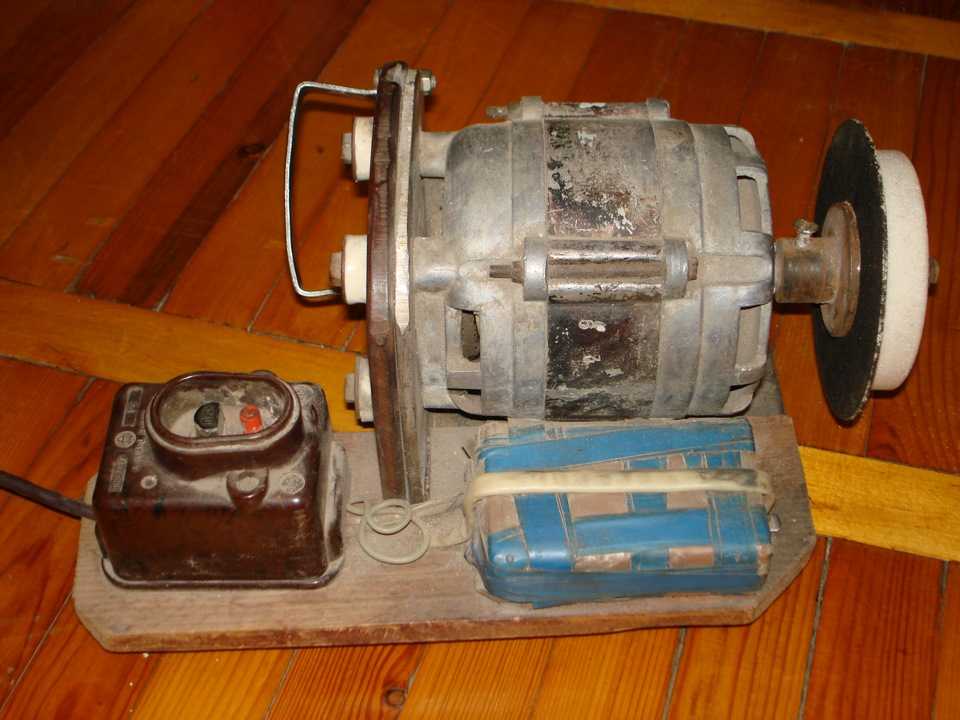

Теперь, необходимо электрический двигатель закрепить на станине. Для этого берём уголки размером в 50 на 50 мм. Закрепляем их к станине болтовыми соединениями М6. А к уголкам крепим двигатель на родные болты М10. Ось вала от станины находится на высоте 140 мм. Это позволяет использовать различные инструменты для обработки и заточки изделий. Такие, как точильные камни, диски.

Вся самоделка закрывается кожухом . Он выполняется из листового металла. Собирается он на заклёпках. Для доступа к деталям самоделки, задняя стенка кожуха делается съёмной. Для хорошей вентиляции, которая нужна для охлаждения мотора самоделки, в задней стенке просверливаются отверстия. Кожух самоделки крепится к станине саморезами. На боку кожуха монтируем включатель.

Чтобы расширить возможности точила, самостоятельно изготовляем некоторые насадки для инструментов или покупаем в торговой сети.

Итак, сама механика точила, готова.

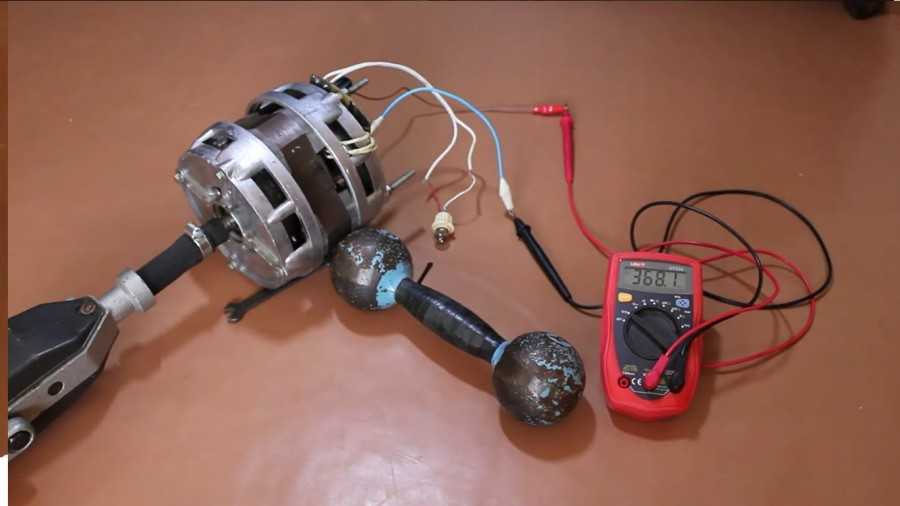

Подключение электрического двигателя к сети 220 В

Теперь предстоит провести правильное подключение двигателя от стиральной машины. Очень хорошо, если провода промаркированы . Тогда проблем не должно возникнуть. Все подключается так, как было соединено до разборки. Конденсатор закрепляем на станине хомутами с фиксацией их болтами М5. Хорошо бы выводы от двигателя вывести сразу на колодку. А вот, если маркировку проводов не сделали и пока занимались механикой, все подключения позабыли, тогда придётся, немного потрудится и вспомнить электромеханику.

Итак, у нас двигатель известен. Это АД-180-4/71С1У4, мощностью 180 Вт. У него четыре вывода. Это однофазный двигатель, который имеет две обмотки. Одна рабочая, а другая пусковая. Для того чтобы узнать, где у нас рабочая и пусковая обмотка, берём тестер. Устанавливаем его на омметр и замеряем сопротивление этих двух обмоток. У которой обмотки сопротивление больше, то та пусковая, а меньше — то рабочая.

Обозначим выводы обмоток нашего электрического двигателя. Начало рабочей обмотки обозначим — С1, а конец — С2. Начало пусковой обмотки двигателя — П1, а конец — П2. Теперь, необходимо проверить качество изоляции обмоточных проводов. Для выполнения этой работы необходим мегомметр на 500В. Измеряем сопротивление изоляции, оно должно быть 0,5 мОма или больше.

Составляем схему, где рабочая обмотка, через тумблер, подключается непосредственно в сеть. Пусковая же обмотка подключается через конденсатор (не электролит). Так как, наше точило имеет малый пусковой момент, то дополнительной установки конденсатора на момент пуска не требуется. Выполнив маркирование выводов, приступаем к сборке схемы пуска двигателя. Клеммы на колодке также промаркируем. Верхний ряд клемм обозначим слева направо,1,2,3,4. Нижний ряд маркируем справа налево, 5,6,7,8. Присоединяем выводы от обмоток к клеммам колодки следующим образом:

• Выводы из рабочей обмотки С1 и С2 подсоединяем соответственно на клеммы, промаркированные 1 и 2.
• Выводы из пусковой обмотки П1 и П2 соответственно на клеммы 3 и 4.
• Соединяем проводом от клеммы 8 колодки с одной из клемм тумблера.

Теперь берём двухжильный сетевой провод. С одной стороны кабеля один конец подсоединяем к клемме 7, а другой к клемме тумблера. С другой стороны, концы кабеля соединяются электрической вилкой.

Теперь, необходимо подключить последовательно к пусковой обмотке двигателя, установленный на станине конденсатор. Для этого, соединяем припаянные провода от конденсатора к клеммам колодки 4 и 5 . Для завершения процесса соединений, сделаем следующее.

Соединить перемычками между собой следующие клеммы колодки:

Подключение завершено.

Точило готово к работе.

У мастеровитого хозяина нет такого понятия, как хлам. Любой вышедший из строя агрегат или техника, — это по меньшей мере отложенная выгода. Сегодня редакция сайт расскажет о том, как использовать с умом некоторые агрегаты старых стиральных машин. Газонокосилка, бетономешалка, — вот неполный перечень полезных самоделок из двигателя и барабана от , о которых подробно расскажем в этом обзоре. Вас ждут пошаговые фото и видео мастер-классы с самыми простыми для воплощения, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

Читайте в статье

Типы двигателей стиральных машин

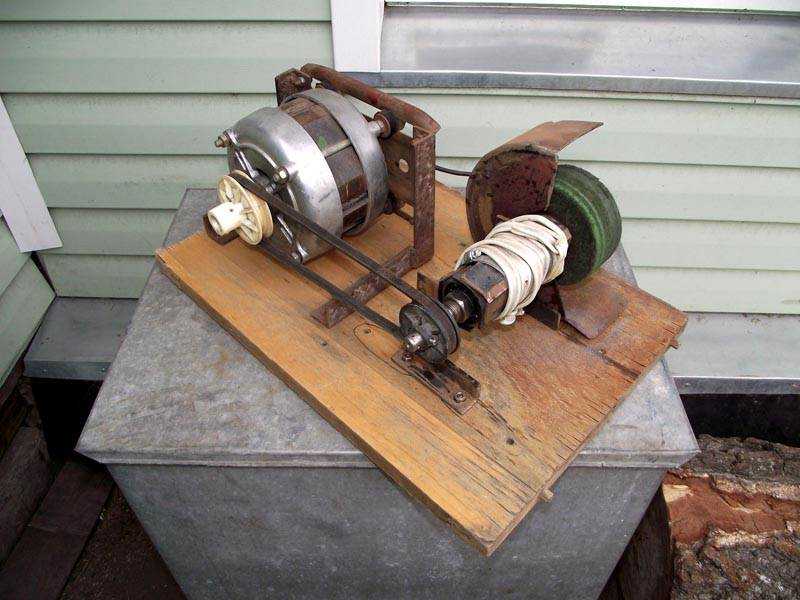

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать мотор от , — сделайте шлифовальную машину. Это одна из самых простых «переделок» двигателя стиралки. Самая большая проблема в сборке шлифмашины – обеспечить хорошее, устойчивое крепления точильного камня на вал двигателя, чаще всего используют специальный фланец.

Рассмотрим подробно все этапы работ:

Иллюстрация	Описание действия
	Для работ нам пригодится двигатель от стиральной машины 180 В, на 1400 оборотов. Слишком мощный двигатель выбирать не стоит. Первый этап – изоляция проводов.
	Размечаем точильный круг под переходник. Причем для крепления ступицы необходимо использовать шайбу и гайку с резьбой направленной в сторону, противоположную вращению вала. В противном случае, она будет раскручиваться и при первом же запуске точильный камень слетит.
	Нарезаем металлические уголки, их можно вырезать из листов 8 мм. С помощью болтов крепим мотор к станине.
	Проводим сборку всех элементов шлифовального диска и тестовый запуск.
	Следующий этап покраска и приваривание к основанию
	В завершение работы оформление поверхности абразивным материалом. Проще всего использовать для этих целей двусторонний скотч. По такому же принципу можно сделать своими руками точило из стиральной машины.

Комментарий

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Если вам необходимо изменить направление вращения ротора точильного станка из стиральной машины, для асинхронных двигателей достаточно выполнить переключение соответствующих обмоток. Если у вас нет пусковой катушки, то при толчке камня в нужную сторону устройство заработает самостоятельно.

«

Токарный станок по дереву

В этой самоделке самое сложное сварить правильную раму для основания. Токарный станок в обязательном порядке должен иметь устойчивое основание. Рама может быть изготовлена из уголков и профилей, и других подручных материалов. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции.

Мотор в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 оборотов в минуту.

Подробнее о том, каким способом можно использовать мотор от стиральной машины и собрать с его помощью токарный , смотрите в этом видео:

Перосъемная машина из стиральной машины своими руками

Такая машинка легко выполнит за вас «всю грязную работу». Она прекрасно справится с трудоёмкой и физически непростой задачей по ощипыванию кур.

Иллюстрация	Описание действия
	Берем вал от старой стиральной машины, подрабатываем резьбу. На наждаке делаем аккуратные срезы под шкиф.
	В нашем случае подойдет шкиф от с вертикальной загрузкой.
	Переходник вырезаем из старого рулевого пальца от УАЗика. Резьба подошла как раз.
	Для прижима используем колпак от центрифуги от старой полуавтоматической стиральной машинки «Сибирь».
	Для крепления нашего мотора собираем каркас. Окрашиваем, привариваем «ушки».
	Помпу «садим» на герметик.
	С обратной стороны устанавливаем шкиф.
	Проверяем ременной привод нашего агрегата.
	Подключаем плату с таходатчиком. Подключаем последовательно обмотки с коллектора на якорь. Если вы подсоедините не правильно, будет крутить ваш мотор в другую сторону. Крепим блок управления под столешницу.
	Крепим на чашу для погрузки тушек, снабжённую резиновыми штырями.
	Сверху укладываем дно перосъёмной машины и закрепляем колпаком на шурупе.

Такая машина справится с ощипыванием бойлерных куриц, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

Газонокосилка

Является еще одним прекрасным способом куда можно применить двигатель от стиральной машины и подарить ему вторую жизнь. По аналогии с любым устройством, здесь самое сложное изготовить удобную раму, к которой можно было устойчиво прикрутить мотор. Вторая важнейшая задача – придумать кожух, чтобы защитить мотор от пыли и , а человека от порезов.

Иногда в качестве основы берут раму от коляски или . Далее на раму приваривается металлический лист. Сверху на платформу крепится кожух, спереди и сзади приспосабливают специальный бампер. Он может быть как пластмассовым или резиновым, так и металлическим.

Варианты ножей могу быть разные – от роторных до цилиндрических.

Корморезка

А вот для изготовления корморезки в дело пойдет не только мотор от стиралки, но и барабан. Правда, стоит изначально выбрать . Однако, если не нашли такую, подойдет и обычный барабан.

Предусмотрен прижим для удержания свеклы, или сочных продуктов.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лопасти при работе не задевали дно и бока емкости!

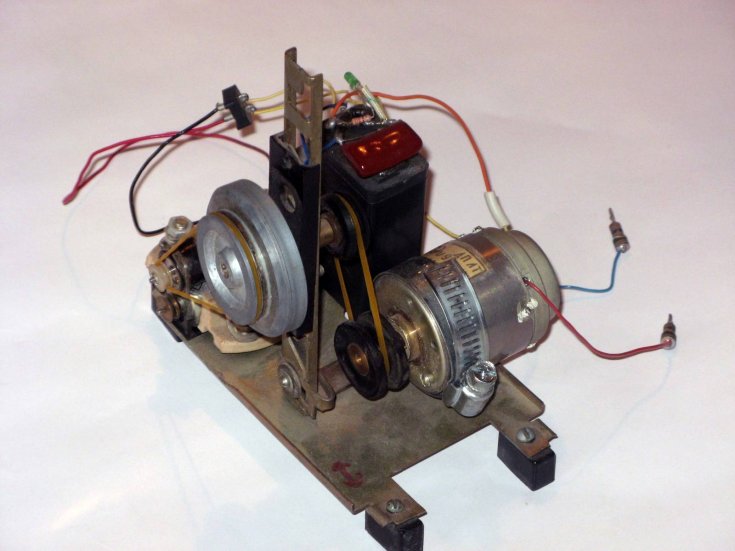

Как превратить двигатель от старой стиральной машины в генератор

Для изготовления самодельного генератора придется обратиться за помощью к профессиональному токарю. После покупки , на сердечнике двигателя необходимо будет выточить пазы определенной глубины.

Для закрепления магнитных «усилителей» необходимо заранее заготовить жестяные шаблоны, габариты которого должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты на сердечнике на одинаковом расстоянии. Закрепить их можно с помощью клея.

Куплена новая стиральная машина, а двигатель старой еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины будут всегда полезны в повседневной жизни. Какие самоделки возможно сделать? Домашние умельцы придумали множество самоделок с двигателем от машинки автомат или от старого стирального агрегата и выложили много советов на ютубе. Но на ютубе можно растеряться от обилия предложенных самоделок, поэтому стоит рассмотреть наиболее популярное применение двигателя от стиральной машины.

Разборка стиралки

Для мастера старая стиральная машина может стать настоящим кладом. Даже если планируется создать самоделки из двигателя от стиралки, не стоит пренебрегать и другими полезными деталями. Из машинки, кроме двигателя, можно извлечь:

• Барабан. Эта деталь сделана из прочной нержавейки и ей найдется масса применений при изготовлении самоделок.
• Хомуты, болты и шланги. То, что в хорошем состоянии, вполне годится для повторного использования.
• Проводка. Чтобы подсоединить двигатель стиральной машины к изготовленной самоделке, понадобятся проводка.

• Пружины. Амортизирующие пружины в стиралках всегда очень прочные и могут пригодиться.
• Реле. Оно есть во всех стиральных машинках, только в автоматах они более современные. Если реле работает и есть опыт, то можно изготовить самоделки с таймером.
• Корпус. Любой корпус может быть полезен, из него получится много полезных вещей.

Можно ознакомиться, какие детали могут оказаться полезными для самоделки из двигателя от стиральной машины, на видео.

Варианты использования двигателя от стиральной машинки

Что можно сделать из двигателя от стиральной машины? Как уже говорилось, на ютубе мастерами-умельцами предложено множество полезных советов, но наибольшей популярностью пользуются те, которые помогают сделать жизнь в частном доме намного легче. Рассмотрим наиболее популярные идеи.

Бетономешалка

Часто возникает необходимость замеса небольшого количества бетонной смеси, и брать в аренду бетономешалку не выгодно. Сделанная своими руками бетономешалка будет работать не хуже, только выгружать бетон из нее будет не очень удобно.

Для этого понадобится корпус от старой бочковой машинки (от стиралки-автомат не подойдет). Далее нужно сделать следующее:

• Заделать отверстие для слива воды. Это не сложно, достаточно поставить на него заглушку.
• Сделать лопасть. Ее можно изготовить из 2 полос прочной стали или использовать прочный барабан. Для этого сердцевина барабана оставляется целой, а из окружности вырезается 4 лопасти (получается крестовина). Лопасти согнуть в одном направлении под углом 90 градусов.
• Через отверстие для активатора вставить вал и приварить к нему лопасти.
• Установить на место двигатель и присоединить его к валу. Для замеса ведра бетона достаточно «родного» двигателя от стиральной машинки, если же требуется мешать объемы побольше, то стоит установить помощнее (если есть возможность, то рекомендуется поставить двигатель от машинки-автомат).

На видео показан процесс превращения стиральной машины в бетономешалку.

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить тем, кто держит домашнее хозяйство. Корморезка, траворезка и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Лучше брать мотор от машинки-автомат, ведь эти устройства обладают большей мощностью.

Превращение стиральной машины в корморезку не требует длительных работ. Для корморезки-самоделки из двигателя от стиральной машины автомат корпус потребуется от старой стиралки с верхней загрузкой. Его найти несложно, можно даже приобрести за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

• Сделать лопасти с ножами такого диаметра, чтобы они чуть-чуть не доходили до краев корпуса.
• Проделать внизу отверстие для удаления готовых кормов.
• Установить одну лопасть с ножами внизу корпуса, а вторую на 40-50 см от верхнего края (для улучшения качества помола для ножей использовать 2 разных вала, чтобы они крутились в разные стороны).
• Теперь прикрутить двигатель к крышке машинки и присоединить его к валам.
• Вырезать в крышке отверстие для засыпания сырья.

• Установить крышку на место и испытать самоделку в работе.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественный помол кормов.

Токарный станок

Своими руками токарный станок сделать несложно. Нужно только на основу вала двигателя от стиральной машины закрепить переходник. Рекомендуется переходник не крепить к основе капитально, а сделать съемным: это поможет сделать многофункциональный токарный станок, где можно будет вытачивать детали или точить ножи (точильный круг), резать металл и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Рекомендуется не крепить эту самоделку на прочную основу, а для удобства в работе сделать ее переносной, взяв в качестве основы толстую прочную доску. Закрепить получившийся токарный станок можно с помощью скоб, прикрутив их к основе болтами от стиральной машинки. Выключатель можно использовать обычный, а можно снять со стиралки.

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и сэкономить немного финансов.

Когда стиральная машина ломается, и ее уже нецелесообразно ремонтировать, то появляется необходимость приобретения новой. Не спешите выбрасывать старую стиральную машинку. Если , то зачем добру пропадать. Из него можно сделать множество полезных вещей, которые пригодятся вам по хозяйству. Давайте рассмотрим, что же можно сделать из двигателя от старой стиральной машины.

Электрический наждак из двигателя стиральной машинки

Одним из вариантов применения двигателя от машинки является изготовление электрического наждака . Это приспособление будет очень нужным в домашнем хозяйстве. Благодаря ему можно быстро наточить нож, сверло, ножницы и любой другой режущий инструмент. Конечно, задача не одна из легких, но при умелом подходе все можно сделать достаточно быстро.

Первая и самая главная задача – это присоединить точильный камень к самому двигателю, а точнее, к валу двигателя. Проблема заключается в том, что основной диаметр отверстия в точильном камне и диаметр вала двигателя стиральной машинки совершенно разные. Эта проблема решается. Нужно подготовить специальный фланец, который будет иметь две разные стороны. С одной стороны будет необходимая резьба, чтобы надежно закрепить наждачный круг, а с другой стороны будет запрессовываться вал двигателя. Для изготовления фланца потребуется небольшой кусок стальной трубы диаметром 32 миллиметра.

Процесс изготовления фланца:

• Берем необходимую трубу (на 32 миллиметра). Длина трубы не должна превышать 20 сантиметров.
• Теперь нужно нарезать резьбу на одном из концов трубы. Для надежной фиксации фланца на валу необходимо, чтобы толщина наждачного круга была в два раза меньше длины резьбы. Очень важно учитывать направление резьбы. Она должна нарезаться в противоположенную сторону вращения вала двигателя. В противном случае точильный камень просто слетит с вала при вращении.
• Другой конец вала нужно нагреть при помощи паяльной лампы и запрессовать на валу. После остывание труба надежным образом закрепится на валу. Для более прочного соединения можно сварить трубу с валом. Если же сварка отсутствует, то можно просто просверлить отверстие и соединить при помощи болта с гайкой.
• Теперь нужно подобрать три гайки и две шайбы необходимого размера. На конец трубы с резьбой накручиваем одну гайку до упора, надеваем соответствующую шайбу, затем наждачный круг, потом еще одну шайбу и закручиваем все это второй гайкой. Закручивать все нужно плотно, а в конце еще и закрепить третьей гайкой.

Главная задача выполнена, теперь нужно закрепить двигатель надежным образом. Подставка для крепления изготавливается в зависимости от наличия отверстий для крепления на самом . После изготовления подставки закрепляем двигатель на верстаке. Кронштейны для двигателя на некоторых стиральных машинках отлично подойдут для крепления на верстаке.

Подключение к электросети

После того как двигатель с наждаком закреплены на верстаке нужно подключить его к электропитанию.

На этом процесс изготовления электрического наждака заканчивается. Устройство готово к работе.

Изготовление газонокосилки из двигателя стиральной машинки

Технология изготовления корморезки

Корморезка готова к работе. Благодаря такому устройству всего за один час можно переработать до 100 килограмм сырья различно города.

Изготовление бетономешалки из двигателя стиральной машинки

Если у вас намечается стройка, то не спешите выбрасывать свою старую стиральную машину. Из нее можно сделать полноценную бетономешалку, которая значительно облегчит вам процесс строительства.

Процесс выполнения работ по изготовлению бетономешалки

Делаем генератор из двигателя стиральной машинки

Из двигателя машинки можно сделать генератор на 12 В. Чтобы его сделать не потребуется большой работы и множества дополнительных материалов. Все, что необходимо, это 32 магнита специального размера (20 x 10 x 5 миллиметров).

Весь процесс переделки заключается в том, что нужно снять слой сердечника и установить специальные магниты. На роторе имеется четыре полюса, на каждый полюс устанавливается по восемь магнитов. На токарном станке нужно снять небольшой слой сердечника и в эти углубления установить магниты. Затем полюса необходимо залить эпоксидной смолой, предварительно обернув их бумагой. Теперь нужно установить новые подшипники. Отыскать рабочую обмотку, а старые провода отрезать. Генератор готов к работе.

Если обладать фантазией, рабочими руками и необходимыми познаниями, то на основе приведенных выше примеров можно собрать другие приспособления и устройства различного назначения. Все основополагающие принципы изложены на примерах выше. Аналогия производства в большинстве случаев будет такой же, за исключением характерных нюансов.

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь. Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства. Правда, все это зависит от фантазии и умения домашнего мастера.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

• В простой конструкции.
• Легкости в обслуживании.
• В низком уровне шума.
• В невысокой стоимости.

К недостаткам можно отнести большие размеры, невысокий КПД, сложность электросхемы и ее управление. Такие электродвижки еще иногда можно встретить в старых, недорогих моделях машин для стирки. В мощных современных аппаратах они не используются.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

• Небольшие размеры.
• Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
• Способность работать с разными видами напряжения.
• Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

• Компактность.
• Низкий уровень вибрации машинки.
• Высокий КПД
• Отсутствие контактных щеток и ременной передачи.
• Практически бесшумную работу.

Недостаток инверторных двигателей в виде сложной электронной схемы управления, скорее всего, касается производителей, чем потребителей,

Подключение и запуск

При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.

Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу. И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

Такая конструкция удобна тем, что работает по типу качелей, и приготовленный раствор легко можно вылить из мешалки, просто наклонив бак.

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

На этом изготовление самодельной газонокосилки завершается, и она готова к работе.

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

7.3: Электромоторы постоянного тока

Приводы — это механизмы, которые используются для воздействия на окружающую среду, обычно для перемещения механизмов или систем и управления ими. Приводы заставляют двигаться все элементы соревновательного робота, которые могут двигаться. Наиболее распространенным типом привода является электромотор, в частности, в роботах VEX используются электромоторы постоянного тока.

Электромоторы преобразуют электрическую энергию в механическую энергию путем использования электромагнитных полей и вращающихся проволочных катушек. При вводе напряжения в электромотор, последний выводит установленное количество механической мощности. Механическая мощность рассматривается как выход электромотора (обычно это ось, разъем или передача), вращающегося с определенной скоростью и при определенном крутящем моментe.

Нагружение электромотора

Электромоторы выводят крутящий момент только в ответ на нагружение. При отсутствии нагружения на выходе, электромотор будет вращаться очень быстро при нулевом крутящем моменте. Этого никогда не происходит в реальной жизни, так как в системе электромотора всегда присутствует трение, выполняющее роль нагрузки и заставляющее электромотор выводить крутящий момент для его преодоления. Чем больше нагрузка на электромотор, тем больше он «сопротивляется» с помощью противодействующего крутящего момента. Тем не менее, так как электромотор выводит заданное количество мощности, чем больше крутящий момент, выводимый электромотором, тем меньше его вращательная скорость. Чем больше работы должен произвести электромотор, тем медленнее он вращается. Если нагрузка на электромотор будет продолжать увеличиваться, в результате она превысит возможности электромотора и последний перестанет вращаться. Это называется «остановом».

Потребление электроэнергии

Электромотор потребляет определенное количество электрического тока (выражаемого в Амперах), которое зависит от количества приложенной к нему нагрузки. При повышении нагрузки на электромотор, потребление электроэнергии электромотором увеличивается пропорционально повышению производимого им крутящего момента.

Как показано на графике выше, ток прямо пропорционален нагружающему моменту (крутящий момент нагрузки). Чем больше нагружающий момент, тем больше потребление электроэнергии, при этом ток частота вращения обратно пропорциональны друг другу. Чем быстрее вращается электромотор, тем меньше электроэнергии он потребляет.

Ключевые характеристики электромотора

Электромоторы отличаются друг от друга и обладают различными свойствами, в зависимости от типа, конфигурации и способа производства. Существуют четыре основные характеристики, которыми обладают все электромоторы постоянного тока, используемые в соревновательной робототехнике.

Заданный крутящий момент (Н-м) — количество нагрузки, при приложении которого к электромотору последний перестанет двигаться.

Свободная скорость (об/мин) — максимальная частота вращения электромотора, работающего без нагрузки.

Ток заторможенного электромотора (Ампер) — количество электрического тока, потребляемого остановленным электромотором.

Свободный ток (Ампер) — количество электрического тока, потребляемого электромотором, работающим без нагрузки.

На этих взаимосвязях основывается концепция мощности. При заданном нагружении, электромотор может вращаться только с определенной скоростью.

Линейная и пропорциональная природа представленных выше взаимосвязей позволяет легко составлять графики «крутящий момент — скорость» и «крутящий момент — ток» для любого электромотора путем экспериментального определения двух точек на каждом графике.

Изменение мощности за счет напряжения

Выходная мощность электромотора постоянного тока зависит от входного напряжения. Это означает, что чем больше входное напряжение, тем больше мощности производится и тем быстрее может работать электромотор.

Если электромотор имеет заданное нагружение, что будет происходить при повышении напряжения (в результате увеличения мощности)? Электромотор будет вращаться быстрее! Для выполнения того же объема работы доступно большее количество мощности.

Это означает, что характеристики электромотора, приведенные выше, изменяются в зависимости от входного напряжения электромотора, поэтому их значения необходимо устанавливать при заданном напряжении (при испытаниях с напряжением 12 В). Эти четыре характеристики изменяются пропорционально входному напряжению. Например, если свободная скорость электромотора составляет 50 об/мин при напряжении 6 В, при удваивании напряжения до 12 В свободная скорость также удваивается и принимает значение 100 об/мин.

Значения этих характеристик при определенном напряжении могут быть рассчитаны в том случае, если известны их значения при другом напряжении, путем умножения известного значения на коэффициент значений напряжения. Этот подход не применим к определению свободного тока электромотора, так как его значение остается постоянным при любом напряжении.

Новое значение = Определенное значение х (Новое значение/Определенное значение)

Из примера выше видно, что свободная скорость электромотора составляет 50 об/мин при напряжении 6 В. Проектировщик планирует использовать электромотор при напряжении 8 В. Какова будет свободная скорость электромотора при этом напряжении?

Свободная скорость @ 8 В = Свободная скорость @ 6 В x (8 В / 6 В) = 50 об/мин x (8/6) = 66,66 об/мин



Как можно использовать изменение напряжения в управлении роботом? Электромоторы робота представляют собой не просто устройства, работающие по системе «вкл/откл». Проектировщик робота может изменять напряжение электромотора, работающего при нагрузке, для получения различных значений мощности и скорости. Для этого используются моторные контроллеры, регулирующие напряжение, поступающее к электромоторам.

Предельные значения и расчеты для электромотора

Означает ли это, что проектировщик может продолжать увеличивать напряжение электромотора до тех пор, пока последний не сможет выводить количество мощности, достаточное для выполнения задачи? Не совсем так. Электромоторы имеют ограничения. С одной стороны, приобретенная мощность будет слишком большой для электрических обмоток (как правило, обмотка начнет гореть, выделяя белый дым). К счастью, электромоторы VEX лишены подобных проблем, так как снабжены встроенными тепловыми реле, блокирующими поступление электрического тока в электромотор в случае его перегрева. Такое решение является очень удачным, так как электромотор не может перегореть, но при этом возникает новое условие для проектировщиков, выраженное в необходимости предотвращения срабатывания предохранителей электромотора. Как это сделать? Путем проектирования системы таким образом, чтобы исключить превышение установленного потребления тока электромотором за счет ограничения количества нагрузки на него.

Расчет нагрузки на руку

В примере, представленном выше, известный электромотор управляет движением руки робота при известном напряжении. В данном сценарии, какую максимальную массу может стабильно удерживать робот?

Чтобы решить эту задачу, проектировщик должен понимать, что максимальная масса, которую робот может удерживать стабильно, возникает при предельном перегрузочном моменте электромотора. Если электромотор находится в остановленном состоянии, он прикладывает к руке робота длиной 0,25 метра крутящий момент, равный 1 Н. Крутящий момент = Сила * Расстояние

Сила = Крутящий момент/Расстояние = 1 ньютон-метр/0,25 метра = 4 ньютона

Рука может удерживать до 4 ньютонов при остановленном электромоторе. При любом превышении, рука опрокинется.

Расчет крутящей нагрузки из предельного тока:

Это просто, но ситуация усложняется, когда необходимо учесть предельный ток. Например, в электромоторе из примера, представленного выше, установлен выключатель предельного тока, который сработает при потреблении свыше 2 ампер. Какова максимальная масса, которую робот может удерживать без срабатывания выключателя?

Теперь, электромотор не работает при предельном перегрузочном моменте — в режиме останова электромотор будет потреблять ток заторможенного электромотора, равный 3 амперам, что вызовет срабатывание предохранителя. Проектировщик должен выяснить, какую крутящую нагрузку должен испытывать электромотор, чтобы его потребление тока не достигало 2 ампер. Как это реализовать?

Глядя на график выше и помня о том, что взаимосвязи линейны, крутящая нагрузка при любом заданном потреблении тока может быть рассчитана с помощью уравнения.

Уравнение для линии: y = mx + b, где y — это значение по оси y, x — это значение по оси x, m — это уклон линии, и b — это место пересечения линии с осью y (точка пересечения с осью y).

Уклон линии может быть выражен как: m = (изменение по Y / изменение по X) = (ток заторможенного электромотора — свободный ток) / предельный перегрузочный момент

Точка пересечения с осью Y обозначает свободный ток.

Значение Y — это ток в заданной точке линии, и значение X — это крутящая нагрузка в этой точке.

Уравнение может быть представлено следующим образом:

Ток = ((ток заторможенного электромотора — свободны ток) / предельный перегрузочный момент) х крутящая нагрузка + свободный ток

Для крутящей нагрузки это же уравнение выглядит следующим образом:

Крутящая нагрузка = (ток — свободный ток) х предельный перегрузочный момент / (ток заторможенного электромотора — свободный ток)

С помощью параметров из примера выше может быть установлена крутящая нагрузка, при которой значение потребления тока будет равно 2 амперам.

Крутящая нагрузка = (2 ампера — 1 ампер) х 1 Н-м / (3 ампера — 1 ампер)

Крутящая нагрузка = (1,9 ампер) х 10 Н-м / (2,9 ампер)

Крутящая нагрузка = 0,655 Н-м

На основании данного расчета проектировщик может сделать вывод, что если значение крутящего момента электромотора превышает 0,655 Н-м, его потребление электричества превысит 2 ампера, при этом предохранитель сработает. Остается рассчитать количество силы, которой должна обладать рука.

Сила = Крутящий момент/Расстояние = 0,655 Н-м / 0,25 м = 2,62 Н

Если рука робота подбирает объект, масса которого превышает 2,62 Н, это спровоцирует срабатывание предохранителя.

Расчет скорости электромотора из крутящей нагрузки

В примере, представленном выше, какова скорость электромотора при предельном токе? На основании расчетов, выполненных на предыдущем этапе, проектировщик должен определить скорость электромотора при нагрузке 0,655 Н-м.

Глядя на график, изображенный выше, скорость электромотора при любой крутящей нагрузке может быть рассчитана с помощью уравнения, аналогичного уравнению для расчета потребления тока (предыдущий пример).

В этом случае, уклон линии выражается как m = (изменение по Y) / (изменение по X) = (свободная скорость) / (предельный перегрузочный момент).

Примечание: уклон имеет отрицательное значение.

Точка пересечения с осью Y обозначает свободную скорость.

Значение Y — это скорость в заданной точке линии, и значение X — это крутящая нагрузка в этой точке.

Уравнение выглядит следующим образом:

Скорость = (свободная скорость / предельный перегрузочный момент) х крутящая нагрузка + свободная скорость

С помощью параметров из примера выше может быть установлена скорость электромотора при крутящей нагрузке, равной 6,55 фунто-дюймов:

Скорость = -(100 об/мин / 1 Н-м) x 0,655 Н-м + 100 об/мин

Скорость = -(100 об/мин/Н-м) x 0,655 Н-м + 100 об/мин

Скорость = 65,5 об/мин + 100 об/мин = 34,5 об/мин

При потреблении 2 ампер тока и подъеме объекта массой 2,62 Н, электромотор будет вращаться со скоростью 34,5 об/мин при крутящей нагрузке 0,655 Н-м.

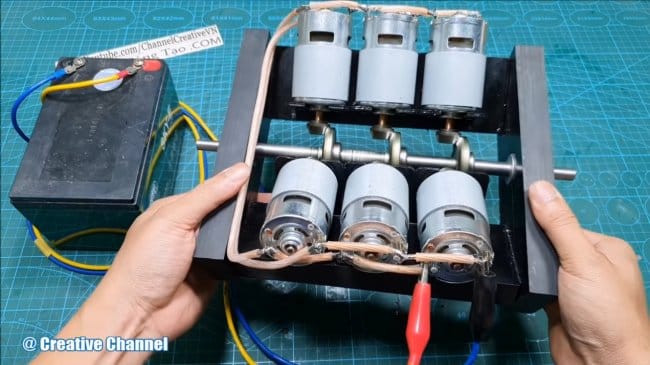

Несколько электромоторов

Если для выполнения задачи требуется больше мощности, чем может обеспечить один электромотор, у проектировщика есть три варианта действий:

1. 1. Изменить проектные требования таким образом, чтобы для выполнения задачи было достаточно меньшей мощности.
   2. Перейти на использование более мощного электромотора.
   3. Увеличить количество электромоторов.


Что произойдет при использовании в проекте нескольких электромоторов? Очень просто — крутящая нагрузка будет распределена между ними. При крутящем моменте 2 Н-м, каждый электромотор будет иметь крутящую нагрузку 1 Н-м и реагировать соответственно.

Это можно представить так, что электромоторы принимают на себя характеристики супер-мотора, при этом характеристики отдельных электромоторов суммируются. Суммируются значения предельного перегрузочного момента, тока заторможенного электромотора, свободного тока, при этом свободная скорость остается неизменной.

В таблице выше представлены спецификации 2-проводного электромотора VEX 393, а также спецификации при комбинировании двух электромоторов для выполнения одной задачи.

В примере выше, сколько электромоторов VEX 393 необходимо для стабильного удерживания объекта?

Крутящая нагрузка на электромоторы рассчитывается следующим образом:

Крутящая нагрузка = сила х расстояние = 22 Н х 0,25 м = 5,5 Н-м

Данную крутящую нагрузку можно сравнить с предельным перегрузочным моментом электромотора VEX 393 и определить требуемое количество.

5,5 Н-м / 1,67 Н-м = 3,29 электромоторов

Таким образом, для удержания руки в поднятом положении (пример выше) необходимо 4 электромотора.

Простой способ сделать своими руками электромотор для лодки Как собрать электромотор для лодки своими руками

Содержание

• 1 Особенности и преимущества электрического мотора для лодки
• 2 Необходимые инструменты и материалы
• 3 Процесс создания лодочного электромотора
• 4 Завершающая проверка перед установкой электромотора на лодку

Каждый настоящий рыбак должен иметь в своем арсенале не только качественные снасти, но и лодку с мотором. Отличным выбором здесь может стать электрический двигатель – экономичный и достаточно эффективный. А если собрать электромотор для лодки самостоятельно, то он обойдется намного дешевле заводского аналога. Сделать это очень просто.

Еще в древнем Вавилоне считали, что проведенное на рыбалке время как бы останавливается и не входит в предписанную судьбой длительность жизни человека. Возможно, и по этой причине такой вид проведения досуга настолько популярен в наше время. Каждый настоящий рыбак должен иметь в своем арсенале не только качественные снасти, но и лодку, желательно оборудованную бензиновым или электрическим двигателем. Но предлагаемые на рынке бензиновые агрегаты зачастую слишком шумные и ресурсозатратные. Да и сама лодка с таким оборудованием может стать обузой во время транспортировки. Отличной альтернативой здесь может стать электрический мотор – экономичный и не менее эффективный. А если сделать лодочный электромотор своими руками, то он обойдется намного дешевле заводской модели.

Особенности и преимущества электрического мотора для лодки

Оснащенное таким устройством плавательное средство приводится в движение с помощью вращающихся лопастей. Работа электромотора базируется на простых физических законах. Потребляемым для функционирования аппарата ресурсом здесь является электричество, а не жидкое топливо. Считается, что бензиновые двигатели для лодки мощнее и эффективнее электрических аналогов, поэтому их чаще покупают. Но данное мнение не имеет под собой веского основания, поскольку правильно собранный электромотор при надлежащем уходе и эксплуатации может обеспечивать приличную тягу и скорость передвижения лодки по воде.

Помимо этого, самодельный лодочный электромотор имеет много преимуществ:

• сделать мотор своими руками в конечном итоге обойдется на порядок дешевле, чем покупка заводского двигателя для лодки, особенно бензинового;
• виды и способы применения лодочных электрических моторов в нашей стране строго регламентируются действующим законодательством, а на самоделки эти нормы и правила не действуют;
• работают электрические агрегаты практически бесшумно, что особенно важно для рыбаков, не желающих распугать всю рыбу в округе;
• как ресурс электроэнергия обходится дешевле и расходуется намного экономичнее жидкого топлива, используемого двигателями внутреннего сгорания;
• в зависимости от возможностей и текущих потребностей владелец лодки может самостоятельно выбрать мощность аппарата или же обзавестись сразу несколькими вариантами на разные случаи жизни.

Наиболее простой и доступный способ собрать самодельный электромотор – это использовать в качестве основы дрель или другое устройство похожего принципа действия, например, перфоратор. Тяговые и скоростные параметры лодки будут напрямую зависеть от их характеристик. Как правило, чем мощнее дрель, тем дороже она стоит. Это следует учитывать при выборе модели. Возможно, вполне подойдет не новый, но проверенный аппарат, давно лежащий без дела в гараже или на антресолях.

Процесс создания лодочного мотора своими руками достаточно простой и не требующий особых знаний и навыков. Необходимо просто четко следовать инструкции, хотя еще понадобятся некоторые инструменты и материалы. Но с этим особых проблем возникнуть не должно. Инструментарий стандартный, который должен быть в наличии у любого хозяина, а недостающие материалы легко купить на рынке. Благодаря всемирной сети Интернет в свободном доступе также можно найти множество чертежей самого двигателя, а также рекомендации, как подобрать или сделать своими руками аккумулятор для лодочного мотора.

Необходимые инструменты и материалы

Подбирая оборудование для будущего изделия, нужно, прежде всего, учитывать его мощность и рабочее напряжение. Именно от этих характеристик будет зависеть качество работы собранного электрического мотора. Сначала следует выбрать дрель необходимой мощности – желательно не ниже 150 Ватт. Менее мощные модели не смогут обеспечить эффективную работу двигателя в воде и могут стать причиной множества проблем. Отличным выбором является строительный шуруповерт, уже имеющий аккумулятор для лодочного мотора, а то и не один для возможности быстрой замены в случае снижения уровня заряда. На рынке сейчас предлагается большой выбор такого оборудования разного ценового диапазона, отечественного и зарубежного производства.

Современный дрели и перфораторы, как правило, имеют несколько режимов работы, в том числе и реверс. Это очень важно, поскольку в будущем позволит владельцу лодки управлять оборотами электромотора и скоростью движения плавательного средства. Что касается выбора аккумулятора, то оптимальным вариантом будет 10 или 12-вольтовая батарея – недорогая и легкодоступная в случае необходимости замены. Модели на 18 Вольт желательно не использовать, поскольку они стоят дороже и встречаются на рынке не часто.

Определившись с оборудованием, которое будет играть главную функциональную роль в будущем лодочном моторе, нужно также подготовить следующие материалы:

• редукторы (если планируется установка мотора на транец лодки, то вполне подойдут варианты от болгарки):
• крепежи-струбцины;
• 20-миллиметровые круглые трубки;
• трубки профилированного типа 20×20 мм;
• прочный железный круглый прут, который будет использоваться в качестве вала;
• листовое железо для винтов.

Кроме того, в процессе работы может понадобиться такое оборудование:

• болгарка;
• сварочный аппарат;
• ножницы для раскроя железа;
• электродрель со сверлами разного диаметра;
• шуруповерт и набор саморезов (если предполагается работа с деревом).

Когда весь перечисленный инструментарий и материалы будут собраны, можно смело начинать собирать лодочный электромотор своими руками. Весь процесс можно разделить на несколько этапов.

Процесс создания лодочного электромотора

Первым делом нужно создать подъемный механизм, с помощью которого будет регулироваться положение крыльчатки мотора в воде и над ней. Для этого к предварительно подготовленным струбцинам (держателям) приваривается металлическая трубка. К ней крепится база в виде перевернутой пирамиды, направленной острым концом в воду. К широкому верхнему основанию прикрепляется станина с подшипником. Снизу приваривается еще одна трубка, через которую и верхний подшипник будет пропущен вал электромотора.

Вместо трубки подойдет и проволока, но все-таки первый вариант лучше и надежнее:

• трубка позволяет установить не только на станине, но и снизу дополнительный подшипник, за счет которого при работе вала будет создаваться меньшая сила трения;
• трубки и вал должны быть тонкими и при этом крепкими, а проволоку для обеспечения необходимой прочности придется использовать более толстую.

После создания подъемника для крыльчатки можно переходить к следующему шагу – обустройству редуктора и пропеллера. Редукторы крепятся по краям вала. Их можно сделать своими руками, воспользовавшись одной из приведенных в Интернете схем и ориентируясь на конкретные характеристики электродвигателя. Но эта работа потребует дополнительного времени и определенных навыков. Проще купить нужные устройства или использовать комплектующие, снятые с болгарки.

Иногда достаточно всего одного редуктора – зависит от параметров отдельно взятого мотора. Основной критерий выбора такого оборудования – как можно меньшее передающее число. Оптимальный вариант – пятикратное снижение оборотов. При таких условиях лодка будет гарантировано двигаться нормально. Установка второго редуктора снизу нужна для монтажа винта в горизонтальном положении. Уже готовое к применению устройство от болгарки достаточно зажать в патроннике дрели. Готовый пропеллер также можно найти в составе другого оборудования. Если такого нет в наличии, винт можно сделать самостоятельно.

Для создания самодельного лодочного винта понадобится:

• вырезать из листового железа квадрат с длиной сторон примерно 30 см;
• просверлить в центре отверстие;
• выполнить диагональные прорези на расстоянии не менее 5 см друг от друга;
• закруглить получившиеся таким образом лопасти лодки, стараясь, чтобы они были максимально идентичными во избежание появления посторонних вибраций.

Пропеллер крепится на валу посредством обычных гайки и болта – именно для этих целей в его центре было проделано отверстие. Если все вышеперечисленное сделано правильно, то электромотор для лодки своими руками уже практически создан. Теперь нужно только соединить редуктор с дрелью, зажав его в патроннике. Если размеры не совпадают, то в качестве переходника можно использовать еще одну трубку, плотно насаженную на вал. Зафиксировать такое соединение желательно с помощью шпильки, продетой через предварительно сделанное сквозное отверстие между этими составными частями. Так вал не будет проворачиваться.

Завершающая проверка перед установкой электромотора на лодку

Собирать такую конструкцию придется, скорее всего, дома или в гараже, а не в реальных условиях использования лодки. Поэтому, чтобы не возникло непредвиденных ситуаций во время непосредственного монтажа электромотора на плавательное средство и спуска его на воду, рекомендуется еще в домашних условиях провести финальные испытания. Для этого можно использовать любую наполненную водой емкость достаточного для погружения гребного винта объема. Конечно, если есть такая возможность, желательно отправиться с новоиспеченным лодочным мотором к ближайшему озеру или речке. Саму лодку при этом пока брать не обязательно.

После включения двигателя лопасти винта должны создавать хорошо ощущаемую и видимую направленную водяную струю. При этом серьезных вибраций быть не должно. При необходимости эффективность работы винта лодки можно увеличить путем регулировки наклона его лопастей.

Если тест прошел успешно и серьезных нарушений в работе оборудования не обнаружено, можно смело приступать к непосредственному монтажу электромотора на лодку и проводить испытания уже в реальных рабочих условиях. Обустройство системы управления зависит от личных предпочтений владельца лодки. Рекомендуется выключатель питания и кнопки регулировки режимов/оборотов электромотора вынести отдельно в удобное и легкодоступное место.

5 шагов подключения неизвестного электродвигателя

Иногда возникает такая проблема — необходимо подключить электродвигатель в стандартную сеть 380В 50 Гц, но характеристики двигателя неизвестны, поскольку документации к нему нет, а шильдик отсутствует.

Существуют 5 простых шагов, последовательно выполнив которые, можно обеспечить двигатель нужным напряжением питания, защитой и схемой включения.

1. Оцениваем номинальную мощность и ток двигателя

Прежде всего нужно ориентировочно определить мощность электродвигателя. Для этого находим похожий двигатель с известными параметрами, воспользовавшись каталогами производителей. Агрегаты должны совпадать по габаритам и диаметру вала.

На данном этапе мы сможем определить основные параметры для подключения и использования привода – мощность, ток, частоту вращения вала.

2. Определяем напряжение по схеме включения

Следующий шаг — определяем, по какой схеме подключить обмотки и какое напряжение подать. Есть несколько критериев, позволяющих с некоторой вероятностью оценить эти параметры.

Напомним, что промышленные низковольтные двигатели выпускаются с двумя видами напряжений питания: 220/380 В и 380/660 В для схем подключения «Треугольник» и «Звезда», соответственно. На двигатели первого вида можно подавать 380 В, собрав обмотки в схему «Звезда», на приводы второго вида – в «Треугольник».

Если электродвигатель новый, то, скорее всего, он собран по схеме, требующей питания 380 В. Именно такую схему обычно используют производители.

Если из двигателя выходит 3 провода, можно сделать вывод, что он имеет стандартное питание 380 В. При этом неважно, по какой схеме агрегат собран внутри. Однако, если в коробке присутствует конденсатор, можно утверждать, что двигатель рассчитан на напряжение 220 В и собран в «Треугольник». Кроме того, мощность в таком случае будет невысокой – не более 2,2 кВт. Для включения такого привода в трехфазную сеть 380 В нужно собрать его по схеме «Звезда».

Если асинхронный двигатель имеет шесть никак не подключенных выводов, определить напряжение питания по схеме включения не получится. В этом случае нужно сначала найти выводы обмоток, затем начало и конец каждой обмотки, чтобы собрать их в одну из схем. Обычно названия обмоток и их начало/конец обозначены.

Электродвигатели мощностью более 5 кВт, как правило, не включают напрямую. Для этого используют преобразователь частоты, устройство плавного пуска, либо схему «Звезда»/«Треугольник».

3. Подаем питание на двигатель

После того, как проведена оценка мощности и выбрана схема включения, можно подавать питание. Первоначально двигатель должен работать в холостом режиме. Питание подается через мотор-автомат и автоматический выключатель. Для включения желательно использовать контактор.

Ориентировочный рабочий ток асинхронного двигателя можно посчитать по эмпирической формуле: I (А) = 2 х P (кВт). То есть, если определено, что мощность двигателя составляет 3 кВт, его номинальный ток будет около 6 А в любой из схем включения.

Номинал мотор-автомата выбирается исходя из определенной ранее мощности. Для холостого хода уставку автомата можно установить в 2 раза меньше номинала, в нашем примере – около 3А. Если автомат выбивает, его уставку увеличивают вплоть до номинала (6 А).

На данном этапе необходимо следить за исправностью двигателя и его температурой, контролировать ток холостого хода токоизмерительными клещами. В холостом режиме двигатель не должен греться при нормальной работе крыльчатки вентилятора. Если нагрев происходит, это может означать, что агрегат неисправен либо нужно изменить схему его включения.

4. Определяем необходимой ток защиты

Номинальный ток и номинальная мощность электродвигателя ограничены его нагревом. Предел рабочей температуры определяется классом изоляции. Максимальная температура обмоток двигателей с низшим классом изоляции (Y) составляет 90°С. На это значение и нужно ориентироваться.

Для определения тока защиты включаем двигатель с номинальной нагрузкой на валу через мотор-автомат с током уставки, определенном на предыдущем шаге. После подачи питания автомат должен отработать по перегрузке. Далее увеличиваем его уставку, при необходимости подключаем автомат с другим диапазоном уставки.

В итоге опытным путем определяем номинал мотор-автомата, уставка которого обеспечивает продолжительную работу двигателя на номинальной нагрузке.

5. Контролируем нагрев обмоток

При работе любого двигателя необходимо периодически контролировать его температуру. В данном случае это особенно важно. Как показывает опыт, болевой порог человеческой руки равен 60°С. Такой способ контроля температуры – самый простой, однако лучшим способом будет использование встроенного термочувствительного элемента.

Заключение

Любой двигатель с неизвестными характеристиками имеет свою историю. Поэтому, прежде чем следовать советам, изложенным в статье, нужно обследовать оборудование либо расспросить персонал о том, где ранее был установлен привод.

Другие полезные материалы:
Трехфазный двигатель в однофазной сети
Эксплуатация электрооборудования вне помещений
Как прозвонить электродвигатель мультиметром
Как рассчитать потребляемую мощность двигателя

Как работают электродвигатели?

org/Person»> Криса Вудфорда. Последнее обновление: 25 октября 2021 г.

Щелкни выключателем и получи мгновенное питание — как бы это понравилось нашим предкам электродвигатели! Вы можете найти их во всем, от электропоезда на дистанционном управлении автомобили — и вы можете быть удивлены, насколько они распространены. Сколько электрических моторы сейчас с тобой в комнате? Есть, наверное, два в компе для начала крутится один твой хард ездить и еще один питание вентилятора охлаждения. Если вы сидите в спальне, вы найдете моторы в фенах и многих игрушки; в ванной — в вытяжках и электробритвах; на кухне моторы есть практически в каждом приборе, от стиральных и посудомоечных машин до кофемолок, микроволновых печей и электрических консервных ножей. Электродвигатели зарекомендовали себя как одни из лучших изобретения всех времен. Давайте разберем некоторые и узнаем, как они Работа!

Фото: Даже маленькие электродвигатели на удивление тяжелые. Это потому, что они набиты плотно намотанной медью и тяжелыми магнитами. Это двигатель от старой электрической газонокосилки. Медно-красная штука в сторону Перед осью с прорезями в ней находится коллектор, удерживающий двигатель. вращение в том же направлении (как описано ниже).

Содержание

1. Как электромагнетизм заставляет двигатель двигаться?
2. Правило левой руки Флеминга
3. Как работает электродвигатель — теория
4. Как работает электродвигатель на практике
5. Универсальные двигатели
6. Электродвигатели прочие
7. Узнать больше

Как электромагнетизм заставляет двигатель двигаться?

Основная идея электродвигателя очень проста: вы подаете в него электричество с одного конца, а ось (металлический стержень) вращается на другом конце, давая вам возможность управлять машина какая-то. Как это работает на практике? Как именно ваш преобразовать электричество в движение? Чтобы найти ответ на этот вопрос, мы вернуться в прошлое почти на 200 лет.

Предположим, вы берете отрезок обычной проволоки, делаете из нее большую петлю, и положить его между полюсами мощной, постоянной подковы магнит. Теперь, если вы подключите два конца провода к батарее, провод будет прыгать кратко. Удивительно, когда ты видишь это впервые. Это прямо как по волшебству! Но есть совершенно научная объяснение. Когда электрический ток начинает ползти по проводу, он создает магнитное поле вокруг него. Если разместить провод рядом с постоянным магнит, это временное магнитное поле взаимодействует с постоянным поле магнита. Вы узнаете, что два магнита, расположенные рядом друг с другом либо притягивать, либо отталкивать. Точно так же временный магнетизм вокруг провода притягивает или отталкивает постоянный магнетизм от магнит, и это то, что заставляет провод прыгать.

Правило левой руки Флеминга

Вы можете определить направление, в котором будет прыгать провод, используя удобная мнемоника (помощь памяти), называемая правилом левой руки Флеминга (иногда называется моторным правилом).

Вытяните большой, указательный и указательный пальцы левой стороны, так что все три находятся под прямым углом. Если ты укажешь вторым пальцем в направлении Течения (который течет от положительного к отрицательный полюс аккумулятора), и первый палец в направление поля (которое течет от северного к южному полюсу магнит), ваш большой палец будет показать направление, в котором провод Движения.

Это…

• Первый палец = Поле
• Второй палец = Текущий
• ThuMb = Движение

Несколько слов о токе

Если вас смущает то, что я говорю, что ток течет от плюса к минусу, это просто историческая условность. Такие люди, как Бенджамин Франклин, который помог выяснить тайну электричества еще в 18 веке считали потоком положительных зарядов, так что это перетекло от положительного к отрицательному. Мы называем эту идею обычным током. и до сих пор используют его в таких вещах, как правило левой руки Флеминга. Теперь у нас есть лучшие идеи о том, как электричество работает, мы склонны говорить о токе как о потоке электронов, от отрицательного к положительному, в противоположное направление условного тока. Когда вы пытаетесь вычислить вращение двигателя или генератора, обязательно помните, что ток означает обычный ток , а не поток электронов.

Принцип работы электродвигателя — теория

Связь между электричеством, магнетизмом и движением была первоначально открыт в 1820 году французским физиком Андре-Мари. Ампер (1775–1867), и это фундаментальная наука, лежащая в основе электродвигателя. Но если мы хотим превратить это удивительное научное открытие в более практическое немного технологии для питания наших электрических косилок и зубных щеток, мы должны пойти немного дальше. Изобретателями, сделавшими это, были англичане Майкл Фарадей (179 г.1–1867) и Уильям Стерджен (1783–1850) и американец Джозеф Генри (1797–1878). Вот как они пришли к своему гениальному изобретению.

Предположим, мы сгибаем нашу проволоку в квадратную U-образную петлю, чтобы эффективно два параллельных провода, проходящих через магнитное поле. Один из них отводит от нас электрический ток по проводу и другому один возвращает ток обратно. Поскольку ток течет в противоположных направлениях в проводах, правило левой руки Флеминга говорит нам, что два провода будут двигаться в противоположных направлениях. Другими словами, когда мы включите электричество, один из проводов поднимется вверх и другой будет двигаться вниз.

Если бы катушка проволоки могла двигаться вот так, она бы вращалась непрерывно — и мы были бы на пути к созданию электрического мотор. Но этого не может случиться с нашей нынешней установкой: провода будут быстро запутаться. Не только это, но если бы катушка могла вращаться далеко достаточно, что-то еще случилось бы. Как только катушка достигла вертикали положение, он перевернулся бы, поэтому электрический ток протекать через него в обратном направлении. Теперь силы на каждом сторона катушки перевернута. Вместо непрерывного вращения в в том же направлении, он будет двигаться в том же направлении, в котором только что появился! Представьте электропоезд с таким двигателем: он будет держать шаркая взад и вперед на месте, даже не двигаясь в любом месте.

Фото: Электрик ремонтирует электродвигатель на борту авианосца. Блестящий металл, который он использует, может выглядеть как золото. но на самом деле это медь, хороший проводник, который намного дешевле. Фото Джейсона Якобовица предоставлено ВМС США.

Как работает электродвигатель на практике

Есть два способа решить эту проблему. Один из них заключается в использовании своего рода электрический ток, который периодически меняет направление, известное как переменный ток (АС). В виде небольшого, на батарейках двигатели, которые мы используем дома, лучшим решением будет добавить компонент называется коммутатором концы катушки. (Не беспокойтесь о бессмысленных технических имя: это немного старомодное слово «коммутация» немного похоже на слово «коммутировать». Это просто означает переход туда и обратно в одном и том же таким образом, что коммутировать означает путешествовать туда и обратно.) В своей простейшей форме коммутатор представляет собой металлическое кольцо, разделенное на две отдельные половины и его работа заключается в изменении направления электрического тока в катушке каждый раз, когда катушка поворачивается на пол-оборота. Один конец катушки присоединен к каждой половине коммутатора. Электрический ток от аккумулятора подключается к электрическим клеммам двигателя. Они подают электроэнергию в коммутатор через пару свободных разъемы, называемые щетками, сделанный либо из кусочков графита (мягкий углерод, похожий на карандашный «свинец») или тонкие отрезки упругого металла, который (как название предполагает) «кисть» против коммутатора. С коммутатор на месте, когда электричество течет по цепи, катушка будет постоянно вращаться в одном и том же направлении.

Работа: Упрощенная схема частей электрического мотор. Анимация: как это работает на практике. Обратите внимание, как коммутатор меняет направление тока каждый раз, когда катушка поворачивается. наполовину. Это означает, что сила на каждой стороне катушки всегда толкая в том же направлении, что заставляет катушку вращаться по часовой стрелке.

Такой простой экспериментальный двигатель не способен много силы. Мы можем увеличить вращающую силу (или крутящий момент) что двигатель можно создать тремя способами: либо мы можем иметь более мощный постоянный магнит, или мы можем увеличить электрический ток течет по проводу, или мы можем сделать катушку, чтобы у нее было много «витки» (петли) очень тонкой проволоки вместо одного «витка» толстой проволоки. На практике двигатель также имеет постоянный магнит, изогнутый в виде дуги. круглой формы, так что он почти касается катушки проволоки, которая вращается внутри него. Чем ближе друг к другу магнит и катушка, тем большее усилие, которое может создать двигатель.

Несмотря на то, что мы описали ряд различных деталей, двигатель можно представить как состоящий из двух основных компонентов:

• На краю корпуса двигателя имеется постоянный магнит (или магниты), который остается неподвижным, поэтому он называется статором двигателя.
• Внутри статора есть катушка, установленная на оси, которая вращается с высокой скоростью, и это называется ротором. Ротор также включает в себя коллектор.

Универсальные двигатели

9Такие двигатели постоянного тока 0002 отлично подходят для игрушек с батарейным питанием (таких как модели поездов, радиоуправляемых автомобилей или электробритв), но вы не найдете их во многих бытовых приборах. Мелкие бытовые приборы (например, кофемолки или электрические блендеры) обычно используют так называемые универсальные двигатели , которые могут питаться как от переменного, так и от постоянного тока. В отличие от простого двигателя постоянного тока, универсальный двигатель имеет электромагнит вместо постоянного магнита, и он получает питание от постоянного или переменного тока, который вы подаете:

• При подаче постоянного тока электромагнит работает как обычный постоянный магнит и создает магнитное поле, направленное всегда в одном направлении. Коммутатор меняет направление тока катушки каждый раз, когда катушка переворачивается, как в простом двигателе постоянного тока, поэтому катушка всегда вращается в одном направлении.
• Однако, когда вы подаете переменный ток, ток, протекающий через электромагнит, и ток, протекающий через катушку , оба меняются местами, точно в шаге, поэтому сила на катушке всегда в одном направлении, и двигатель всегда вращается по часовой стрелке. или против часовой стрелки. Что с коммутатором? Частота тока изменяется намного быстрее, чем вращается двигатель, и, поскольку поле и ток всегда синхронизированы, на самом деле не имеет значения, в каком положении находится коммутатор в любой данный момент.

Анимация: Как работает универсальный двигатель: Электропитание питает как магнитное поле, так и вращающуюся катушку. С питанием постоянного тока универсальный двигатель работает так же, как и обычный двигатель постоянного тока, как указано выше. При питании переменным током как магнитное поле, так и ток катушки меняют направление каждый раз, когда ток питания меняется на противоположное. Это означает, что сила на катушке всегда направлена ​​в одну сторону.

Фото: Внутри типичного универсального двигателя: Основные детали внутри среднего двигателя от кофемолки, который может работать как от постоянного, так и от переменного тока. Серый электромагнит по краю — это статор (статическая часть), питающийся от катушек оранжевого цвета. Обратите также внимание на прорези в коллекторе и упирающиеся в него угольные щетки, которые обеспечивают питание ротора (вращающейся части). Асинхронные двигатели в таких вещах, как электропоезда, во много раз больше и мощнее, чем этот, и всегда работают с использованием переменного тока высокого напряжения (AC) вместо постоянного тока низкого напряжения (DC) или переменного тока умеренно низкого напряжения. который питает универсальные двигатели.

Другие виды электродвигателей

Фото: Электродвигатели бывают всех форм и размеров. В этом школьном автобусе есть заменили старый грязный дизельный двигатель на большой электродвигатель (белая рамка) для уменьшения загрязнения воздуха. Фото Денниса Шредера предоставлено NREL (Национальная лаборатория возобновляемых источников энергии).

В простых двигателях постоянного тока и универсальных двигателях ротор вращается внутри статора. Ротор представляет собой катушку, подключенную к источнику электропитания, а статор представляет собой постоянный магнит или электромагнит. Большие двигатели переменного тока (используемые в таких вещах, как фабричные машины) работают немного по-другому: они пропускают переменный ток через противоположные пары магнитов для создания вращающегося магнитного поля, которое «индуцирует» (создает) магнитное поле в роторе двигателя, вызывая это вращаться вокруг. Подробнее об этом можно прочитать в нашей статье об асинхронных двигателях переменного тока. Если вы возьмете один из этих асинхронных двигателей и «развернете» его, так что статор будет эффективно выложен в длинную непрерывную дорожку, ротор сможет катиться по ней по прямой линии. Эта гениальная конструкция известна как линейный двигатель, и вы найдете ее в таких вещах, как заводские машины и плавучие железные дороги «маглев» (магнитная левитация).

Еще одна интересная конструкция — бесщеточный двигатель постоянного тока (BLDC). Статор и ротор эффективно меняются местами, с несколькими статичными железными катушками в центре и постоянным магнитом, вращающимся вокруг них, а коммутатор и щетки заменяются электронной схемой. Вы можете прочитать больше в нашей основной статье о ступичных двигателях. Шаговые двигатели, которые поворачиваются на точно контролируемые углы, являются разновидностью бесщеточных двигателей постоянного тока.

Узнайте больше

Похожие статьи на нашем сайте

• Батарейки
• Электроника
• История электричества
• Двигатели
• Ступичные двигатели
• Асинхронные двигатели
• Линейные двигатели
• Шаговые двигатели

Книги

Для младших читателей

• Электричество для юных мастеров: веселые и легкие проекты «Сделай сам» Марка де Винка. Maker Media, 2017. Увлекательное практическое введение в базовые проекты в области электричества, в том числе три из них связаны со сборкой электродвигателей.
• Electric Mischief: гаджеты на батарейках, которые могут собрать дети, Алан Бартоломью. Отпечатки лап, 2008.

Для читателей старшего возраста

• Электродвигатели и приводы: основы, типы и применение Остина Хьюза и Билла Друри, Newnes (Elsevier), 2019.
• Управление электродвигателем, Санг-Хун Ким, Elsevier, 2017.
• Практическое руководство по электродвигателям Ирвинга Готтлиба, Newnes (Elsevier), 1997.

Артикул

• 200 лет назад Фарадей изобрел электродвигатель: после того, как Фарадей опубликовал свои результаты, его наставник Эллисон Марш обвинила его в плагиате. IEEE Spectrum, 27 августа 2021 г. Увлекательная история изобретения Фарадея и последствий, которые оно вызвало.
• Новый электродвигатель может повысить эффективность электромобилей, скутеров и ветряных турбин Лоуренс Ульрих. IEEE Spectrum, 19 августа 2019 г. Двигатели с высоким крутящим моментом — ключ к нашему быстрому электрическому будущему.
• Как напечатать электродвигатель, Карл Бугея. IEEE Spectrum, 24 августа 2018 г. Можно ли «напечатать» двигатель так же, как вы делаете печатную плату?
• Заткнись о батареях: ключ к лучшему электромобилю — более легкий двигатель Мартин Доппельбауэр и Патрик Винцер. IEEE Spectrum, 22 июня 2017 г. Немецкие инженеры считают, что лучшие двигатели, а не лучшие аккумуляторы, являются ключом к завтрашнему всепобеждающему электромобилю.
• Power and Electric Motors Ретта Аллена. Wired, ноябрь 2011 г. Почему электродвигатели потребляют гораздо больше энергии, когда они только запускаются?

Занятия

Вот несколько простых и безопасных занятий по сборке моторов, которые вы можете попробовать сами. В порядке сложности первый — это простой винтовой двигатель; последний представляет собой полноценный коллекторный двигатель постоянного тока.

• Как сделать простейший электродвигатель от Windell Oskay. Evil Mad Scientist, 7 августа 2006 г. Можно ли сделать мотор из батарейки, винта, магнита и полоски проволоки?
• Очень простой винтовой «двигатель» доктора Джонатана Хэйра, Creative Science Center. Еще одно описание винтового двигателя.
• Собери простой электродвигатель!: Science Buddies, 16 октября 2017 г. Более сложный двигатель с вращающейся катушкой.
• Соберите простой двигатель постоянного тока со щетками и коллектором. (короткая версия) и «Создание двигателя постоянного тока шаг за шагом» (пошаговая версия) Тима Каллинана. Как сделать дешевый и простой коллекторный двигатель постоянного тока из бытовых материалов примерно за 5 долларов.

Патенты

Патенты являются отличным источником подробной технической информации и чертежей. Вот некоторые из них, которые я откопал из базы данных USPTO:

• Электродвигатель Ганса Э. Ницше, 13 апреля 1925 г. Типичный ранний двигатель постоянного тока, предназначенный для питания от низковольтных батарей.
Электродвигатель постоянного тока
• Масаюки Ёкояма и др., Mitsubishi Electric Corporation, 1 июня 2010 г. Двигатель с увеличенным сроком службы и улучшенной конструкцией коллектора.
• Электродвигатель постоянного тока с высоким крутящим моментом и системой одновременной зарядки аккумулятора, автор Wilson A. Burtis, 26, 19 августа.97. Мощный двигатель, который может эффективно заряжать батареи электромобиля во время движения.

Как работают электродвигатели?

Криса Вудфорда. Последнее обновление: 25 октября 2021 г.

Щелкни выключателем и получи мгновенное питание — как бы это понравилось нашим предкам электродвигатели! Вы можете найти их во всем, от электропоезда на дистанционном управлении автомобили — и вы можете быть удивлены, насколько они распространены. Сколько электрических моторы сейчас с тобой в комнате? Есть, наверное, два в компе для начала крутится один твой хард ездить и еще один питание вентилятора охлаждения. Если вы сидите в спальне, вы найдете моторы в фенах и многих игрушки; в ванной — в вытяжках и электробритвах; на кухне моторы есть практически в каждом приборе, от стиральных и посудомоечных машин до кофемолок, микроволновых печей и электрических консервных ножей. Электродвигатели зарекомендовали себя как одни из лучших изобретения всех времен. Давайте разберем некоторые и узнаем, как они Работа!

Фото: Даже маленькие электродвигатели на удивление тяжелые. Это потому, что они набиты плотно намотанной медью и тяжелыми магнитами. Это двигатель от старой электрической газонокосилки. Медно-красная штука в сторону Перед осью с прорезями в ней находится коллектор, удерживающий двигатель. вращение в том же направлении (как описано ниже).

Содержание

1. Как электромагнетизм заставляет двигатель двигаться?
2. Правило левой руки Флеминга
3. Как работает электродвигатель — теория
4. Как работает электродвигатель на практике
5. Универсальные двигатели
6. Электродвигатели прочие
7. Узнать больше

Как электромагнетизм заставляет двигатель двигаться?

Основная идея электродвигателя очень проста: вы подаете в него электричество с одного конца, а ось (металлический стержень) вращается на другом конце, давая вам возможность управлять машина какая-то. Как это работает на практике? Как именно ваш преобразовать электричество в движение? Чтобы найти ответ на этот вопрос, мы вернуться в прошлое почти на 200 лет.

Предположим, вы берете отрезок обычной проволоки, делаете из нее большую петлю, и положить его между полюсами мощной, постоянной подковы магнит. Теперь, если вы подключите два конца провода к батарее, провод будет прыгать кратко. Удивительно, когда ты видишь это впервые. Это прямо как по волшебству! Но есть совершенно научная объяснение. Когда электрический ток начинает ползти по проводу, он создает магнитное поле вокруг него. Если разместить провод рядом с постоянным магнит, это временное магнитное поле взаимодействует с постоянным поле магнита. Вы узнаете, что два магнита, расположенные рядом друг с другом либо притягивать, либо отталкивать. Точно так же временный магнетизм вокруг провода притягивает или отталкивает постоянный магнетизм от магнит, и это то, что заставляет провод прыгать.

Правило левой руки Флеминга

Вы можете определить направление, в котором будет прыгать провод, используя удобная мнемоника (помощь памяти), называемая правилом левой руки Флеминга (иногда называется моторным правилом).

Вытяните большой, указательный и указательный пальцы левой стороны, так что все три находятся под прямым углом. Если ты укажешь вторым пальцем в направлении Течения (который течет от положительного к отрицательный полюс аккумулятора), и первый палец в направление поля (которое течет от северного к южному полюсу магнит), ваш большой палец будет показать направление, в котором провод Движения.

Это…

• Первый палец = Поле
• Второй палец = Текущий
• ThuMb = Движение

Несколько слов о токе

Если вас смущает то, что я говорю, что ток течет от плюса к минусу, это просто историческая условность. Такие люди, как Бенджамин Франклин, который помог выяснить тайну электричества еще в 18 веке считали потоком положительных зарядов, так что это перетекло от положительного к отрицательному. Мы называем эту идею обычным током. и до сих пор используют его в таких вещах, как правило левой руки Флеминга. Теперь у нас есть лучшие идеи о том, как электричество работает, мы склонны говорить о токе как о потоке электронов, от отрицательного к положительному, в противоположное направление условного тока. Когда вы пытаетесь вычислить вращение двигателя или генератора, обязательно помните, что ток означает обычный ток , а не поток электронов.

Принцип работы электродвигателя — теория

Связь между электричеством, магнетизмом и движением была первоначально открыт в 1820 году французским физиком Андре-Мари. Ампер (1775–1867), и это фундаментальная наука, лежащая в основе электродвигателя. Но если мы хотим превратить это удивительное научное открытие в более практическое немного технологии для питания наших электрических косилок и зубных щеток, мы должны пойти немного дальше. Изобретателями, сделавшими это, были англичане Майкл Фарадей (179 г.1–1867) и Уильям Стерджен (1783–1850) и американец Джозеф Генри (1797–1878). Вот как они пришли к своему гениальному изобретению.

Предположим, мы сгибаем нашу проволоку в квадратную U-образную петлю, чтобы эффективно два параллельных провода, проходящих через магнитное поле. Один из них отводит от нас электрический ток по проводу и другому один возвращает ток обратно. Поскольку ток течет в противоположных направлениях в проводах, правило левой руки Флеминга говорит нам, что два провода будут двигаться в противоположных направлениях. Другими словами, когда мы включите электричество, один из проводов поднимется вверх и другой будет двигаться вниз.

Если бы катушка проволоки могла двигаться вот так, она бы вращалась непрерывно — и мы были бы на пути к созданию электрического мотор. Но этого не может случиться с нашей нынешней установкой: провода будут быстро запутаться. Не только это, но если бы катушка могла вращаться далеко достаточно, что-то еще случилось бы. Как только катушка достигла вертикали положение, он перевернулся бы, поэтому электрический ток протекать через него в обратном направлении. Теперь силы на каждом сторона катушки перевернута. Вместо непрерывного вращения в в том же направлении, он будет двигаться в том же направлении, в котором только что появился! Представьте электропоезд с таким двигателем: он будет держать шаркая взад и вперед на месте, даже не двигаясь в любом месте.

Фото: Электрик ремонтирует электродвигатель на борту авианосца. Блестящий металл, который он использует, может выглядеть как золото. но на самом деле это медь, хороший проводник, который намного дешевле. Фото Джейсона Якобовица предоставлено ВМС США.

Как работает электродвигатель на практике

Есть два способа решить эту проблему. Один из них заключается в использовании своего рода электрический ток, который периодически меняет направление, известное как переменный ток (АС). В виде небольшого, на батарейках двигатели, которые мы используем дома, лучшим решением будет добавить компонент называется коммутатором концы катушки. (Не беспокойтесь о бессмысленных технических имя: это немного старомодное слово «коммутация» немного похоже на слово «коммутировать». Это просто означает переход туда и обратно в одном и том же таким образом, что коммутировать означает путешествовать туда и обратно.) В своей простейшей форме коммутатор представляет собой металлическое кольцо, разделенное на две отдельные половины и его работа заключается в изменении направления электрического тока в катушке каждый раз, когда катушка поворачивается на пол-оборота. Один конец катушки присоединен к каждой половине коммутатора. Электрический ток от аккумулятора подключается к электрическим клеммам двигателя. Они подают электроэнергию в коммутатор через пару свободных разъемы, называемые щетками, сделанный либо из кусочков графита (мягкий углерод, похожий на карандашный «свинец») или тонкие отрезки упругого металла, который (как название предполагает) «кисть» против коммутатора. С коммутатор на месте, когда электричество течет по цепи, катушка будет постоянно вращаться в одном и том же направлении.

Работа: Упрощенная схема частей электрического мотор. Анимация: как это работает на практике. Обратите внимание, как коммутатор меняет направление тока каждый раз, когда катушка поворачивается. наполовину. Это означает, что сила на каждой стороне катушки всегда толкая в том же направлении, что заставляет катушку вращаться по часовой стрелке.

Такой простой экспериментальный двигатель не способен много силы. Мы можем увеличить вращающую силу (или крутящий момент) что двигатель можно создать тремя способами: либо мы можем иметь более мощный постоянный магнит, или мы можем увеличить электрический ток течет по проводу, или мы можем сделать катушку, чтобы у нее было много «витки» (петли) очень тонкой проволоки вместо одного «витка» толстой проволоки. На практике двигатель также имеет постоянный магнит, изогнутый в виде дуги. круглой формы, так что он почти касается катушки проволоки, которая вращается внутри него. Чем ближе друг к другу магнит и катушка, тем большее усилие, которое может создать двигатель.

Несмотря на то, что мы описали ряд различных деталей, двигатель можно представить как состоящий из двух основных компонентов:

• На краю корпуса двигателя имеется постоянный магнит (или магниты), который остается неподвижным, поэтому он называется статором двигателя.
• Внутри статора есть катушка, установленная на оси, которая вращается с высокой скоростью, и это называется ротором. Ротор также включает в себя коллектор.

Универсальные двигатели

9Такие двигатели постоянного тока 0002 отлично подходят для игрушек с батарейным питанием (таких как модели поездов, радиоуправляемых автомобилей или электробритв), но вы не найдете их во многих бытовых приборах. Мелкие бытовые приборы (например, кофемолки или электрические блендеры) обычно используют так называемые универсальные двигатели , которые могут питаться как от переменного, так и от постоянного тока. В отличие от простого двигателя постоянного тока, универсальный двигатель имеет электромагнит вместо постоянного магнита, и он получает питание от постоянного или переменного тока, который вы подаете:

• При подаче постоянного тока электромагнит работает как обычный постоянный магнит и создает магнитное поле, направленное всегда в одном направлении. Коммутатор меняет направление тока катушки каждый раз, когда катушка переворачивается, как в простом двигателе постоянного тока, поэтому катушка всегда вращается в одном направлении.
• Однако, когда вы подаете переменный ток, ток, протекающий через электромагнит, и ток, протекающий через катушку , оба меняются местами, точно в шаге, поэтому сила на катушке всегда в одном направлении, и двигатель всегда вращается по часовой стрелке. или против часовой стрелки. Что с коммутатором? Частота тока изменяется намного быстрее, чем вращается двигатель, и, поскольку поле и ток всегда синхронизированы, на самом деле не имеет значения, в каком положении находится коммутатор в любой данный момент.

Анимация: Как работает универсальный двигатель: Электропитание питает как магнитное поле, так и вращающуюся катушку. С питанием постоянного тока универсальный двигатель работает так же, как и обычный двигатель постоянного тока, как указано выше. При питании переменным током как магнитное поле, так и ток катушки меняют направление каждый раз, когда ток питания меняется на противоположное. Это означает, что сила на катушке всегда направлена ​​в одну сторону.

Фото: Внутри типичного универсального двигателя: Основные детали внутри среднего двигателя от кофемолки, который может работать как от постоянного, так и от переменного тока. Серый электромагнит по краю — это статор (статическая часть), питающийся от катушек оранжевого цвета. Обратите также внимание на прорези в коллекторе и упирающиеся в него угольные щетки, которые обеспечивают питание ротора (вращающейся части). Асинхронные двигатели в таких вещах, как электропоезда, во много раз больше и мощнее, чем этот, и всегда работают с использованием переменного тока высокого напряжения (AC) вместо постоянного тока низкого напряжения (DC) или переменного тока умеренно низкого напряжения. который питает универсальные двигатели.

Другие виды электродвигателей

Фото: Электродвигатели бывают всех форм и размеров. В этом школьном автобусе есть заменили старый грязный дизельный двигатель на большой электродвигатель (белая рамка) для уменьшения загрязнения воздуха. Фото Денниса Шредера предоставлено NREL (Национальная лаборатория возобновляемых источников энергии).

В простых двигателях постоянного тока и универсальных двигателях ротор вращается внутри статора. Ротор представляет собой катушку, подключенную к источнику электропитания, а статор представляет собой постоянный магнит или электромагнит. Большие двигатели переменного тока (используемые в таких вещах, как фабричные машины) работают немного по-другому: они пропускают переменный ток через противоположные пары магнитов для создания вращающегося магнитного поля, которое «индуцирует» (создает) магнитное поле в роторе двигателя, вызывая это вращаться вокруг. Подробнее об этом можно прочитать в нашей статье об асинхронных двигателях переменного тока. Если вы возьмете один из этих асинхронных двигателей и «развернете» его, так что статор будет эффективно выложен в длинную непрерывную дорожку, ротор сможет катиться по ней по прямой линии. Эта гениальная конструкция известна как линейный двигатель, и вы найдете ее в таких вещах, как заводские машины и плавучие железные дороги «маглев» (магнитная левитация).

Еще одна интересная конструкция — бесщеточный двигатель постоянного тока (BLDC). Статор и ротор эффективно меняются местами, с несколькими статичными железными катушками в центре и постоянным магнитом, вращающимся вокруг них, а коммутатор и щетки заменяются электронной схемой. Вы можете прочитать больше в нашей основной статье о ступичных двигателях. Шаговые двигатели, которые поворачиваются на точно контролируемые углы, являются разновидностью бесщеточных двигателей постоянного тока.

Узнайте больше

Похожие статьи на нашем сайте

• Батарейки
• Электроника
• История электричества
• Двигатели
• Ступичные двигатели
• Асинхронные двигатели
• Линейные двигатели
• Шаговые двигатели

Книги

Для младших читателей

• Электричество для юных мастеров: веселые и легкие проекты «Сделай сам» Марка де Винка. Maker Media, 2017. Увлекательное практическое введение в базовые проекты в области электричества, в том числе три из них связаны со сборкой электродвигателей.
• Electric Mischief: гаджеты на батарейках, которые могут собрать дети, Алан Бартоломью. Отпечатки лап, 2008.

Для читателей старшего возраста

• Электродвигатели и приводы: основы, типы и применение Остина Хьюза и Билла Друри, Newnes (Elsevier), 2019.
• Управление электродвигателем, Санг-Хун Ким, Elsevier, 2017.
• Практическое руководство по электродвигателям Ирвинга Готтлиба, Newnes (Elsevier), 1997.

Артикул

• 200 лет назад Фарадей изобрел электродвигатель: после того, как Фарадей опубликовал свои результаты, его наставник Эллисон Марш обвинила его в плагиате. IEEE Spectrum, 27 августа 2021 г. Увлекательная история изобретения Фарадея и последствий, которые оно вызвало.
• Новый электродвигатель может повысить эффективность электромобилей, скутеров и ветряных турбин Лоуренс Ульрих. IEEE Spectrum, 19 августа 2019 г. Двигатели с высоким крутящим моментом — ключ к нашему быстрому электрическому будущему.
• Как напечатать электродвигатель, Карл Бугея. IEEE Spectrum, 24 августа 2018 г. Можно ли «напечатать» двигатель так же, как вы делаете печатную плату?
• Заткнись о батареях: ключ к лучшему электромобилю — более легкий двигатель Мартин Доппельбауэр и Патрик Винцер. IEEE Spectrum, 22 июня 2017 г. Немецкие инженеры считают, что лучшие двигатели, а не лучшие аккумуляторы, являются ключом к завтрашнему всепобеждающему электромобилю.
• Power and Electric Motors Ретта Аллена. Wired, ноябрь 2011 г. Почему электродвигатели потребляют гораздо больше энергии, когда они только запускаются?

Занятия

Вот несколько простых и безопасных занятий по сборке моторов, которые вы можете попробовать сами. В порядке сложности первый — это простой винтовой двигатель; последний представляет собой полноценный коллекторный двигатель постоянного тока.

• Как сделать простейший электродвигатель от Windell Oskay. Evil Mad Scientist, 7 августа 2006 г. Можно ли сделать мотор из батарейки, винта, магнита и полоски проволоки?
• Очень простой винтовой «двигатель» доктора Джонатана Хэйра, Creative Science Center. Еще одно описание винтового двигателя.
• Собери простой электродвигатель!: Science Buddies, 16 октября 2017 г. Более сложный двигатель с вращающейся катушкой.
• Соберите простой двигатель постоянного тока со щетками и коллектором. (короткая версия) и «Создание двигателя постоянного тока шаг за шагом» (пошаговая версия) Тима Каллинана. Как сделать дешевый и простой коллекторный двигатель постоянного тока из бытовых материалов примерно за 5 долларов.

Патенты

Патенты являются отличным источником подробной технической информации и чертежей. Вот некоторые из них, которые я откопал из базы данных USPTO:

• Электродвигатель Ганса Э. Ницше, 13 апреля 1925 г. Типичный ранний двигатель постоянного тока, предназначенный для питания от низковольтных батарей.
Электродвигатель постоянного тока
• Масаюки Ёкояма и др., Mitsubishi Electric Corporation, 1 июня 2010 г. Двигатель с увеличенным сроком службы и улучшенной конструкцией коллектора.
• Электродвигатель постоянного тока с высоким крутящим моментом и системой одновременной зарядки аккумулятора, автор Wilson A. Burtis, 26, 19 августа.97. Мощный двигатель, который может эффективно заряжать батареи электромобиля во время движения.

10 простых и творческих проектов «сделай сам» с использованием электродвигателя

Если вы хотите использовать мотор, который стоит в вашем гараже, или помочь своему ребенку с его научным проектом, вот десять творческих и недорогих «сделай сам». проекты, которые вы можете сделать с помощью двигателя.

1. Автоматическая кормушка для кошек

Устали от того, что кошка требует еды в нерабочее время? Эта самодельная автоматическая кормушка изменит правила игры. Он выдает корм вовремя и в нужном количестве, поэтому ваша кошка получает здоровое питание независимо от того, находитесь ли вы рядом. Это удивительно легко и доступно сделать.

Он использует Arduino в качестве мозга, контейнер в качестве держателя для еды и серводвигатель, который вращается для управления открытием и закрытием крышки контейнера, поэтому еда высвобождается. Чтобы настроить его, запрограммируйте Arduino на раздачу еды в желаемые часы и в определенном количестве, а затем спроектируйте кормушку. Вы можете спроектировать его так, как хотите, если расположите серводвигатель под углом поворота.

Связанный: Отличные проекты Arduino для начинающих

2. Авто Тиндер

Этот проект «сделай сам» с использованием мотора берет на себя всю тяжелую работу, заключающуюся в том, чтобы назначить свидание в tinder, проводя пальцем по экрану. Распечатайте автоматический трут-пальец (любой дизайн, который вы сочтете подходящим), соедините детали, протестируйте и соберите все это.

Вам понадобится Arduino (UNO), шаговый двигатель, стилус для сенсорного экрана и палец, который можно распечатать на 3D-принтере. Если вы не можете получить доступ к машине для 3D-печати, пересадите силиконовый палец и вместо этого прикрепите его к двигателю.

3. Машинка на радиоуправлении с Arduino

Владеть радиоуправляемой машинкой еще веселее, когда ее создал ты. Сначала вам нужно разобрать настоящую радиоуправляемую машину с аккумулятором, чтобы понять, как все работает и куда девается.

Как только вы это поймете, переходите к следующему шагу и удалите все детали, оставив нетронутыми только аккумулятор и двигатель. Аккумулятор остается неповрежденным, чтобы питать оригинальный двигатель постоянного тока и облегчать вашу работу.

Замените оригинальный электрический модуль автомобиля на Arduino Uno, а приемник на модуль HC-06 для лучшего дистанционного управления. Наконец, подключите 9-вольтовую батарею к устройству через VIN для питания Arduino.

Связанный: Что вам нужно для создания собственного автономного робота

4. Робот следящего за линией

Для этого творческого проекта вам понадобится шасси с двигателем и колесами для корпуса, Arduino Uno для управления работой робота, переключатель, датчики приближения, моторный щит L293D, провода-перемычки и держатель батареи.

Прикрепите моторный шилд L293D к Arduino и подсоедините его к шасси. Сделайте то же самое и для других частей, запустите код Arduino, и ваш робот точно определит и будет следовать по заранее определенным линиям.

5. Самоиграющая Мелодика

Эта самовоспроизводящаяся мелодия прослушивает загруженные фрагменты мелодии и пытается воспроизвести звук в режиме реального времени. Как и в большинстве творческих проектов «сделай сам» с использованием двигателя, Arduino является мозгом проекта. Он управляет двигателем постоянного тока, электроклапаном и позволяет самоиграющей мелодике получать и обрабатывать управляющие значения.

Вам понадобится Arduino Nano R3, резистор 1 кОм, два драйвера двигателя (L928), кнопочный переключатель, источник питания 12 В 5 А, регулятор напряжения, соленоид и двигатель постоянного тока 12 В с энкодером.

6. Мини-робот-пожарный

Мини-робот-пожарный не просто поможет вашим старым моторам; он также способен обнаруживать, приближаться и даже тушить пожар. Он работает на Arduino, но обнаруживает возгорание через сенсорный модуль.

После обнаружения двигатели движутся к огню через модуль L293D, и робот тушит его, разбрызгивая воду из небольшого контейнера с насосом. Прямо под контейнером находится серводвигатель для управления распылением воды.

Вам понадобится Arduino Uno, три пожарных датчика, серводвигатель SG90, модуль драйвера двигателя L293D, погружной насос 5 В, крошечная макетная плата, двухмоторное шасси робота с двумя колесами, небольшая банка и соединительные провода. Эти предметы легко найти, и они столь же доступны по цене.

7. Разыграли! Передвижная коробка для салфеток

Если вы хотите отомстить тому, кто вас разыграл, или хотите напугать своего друга, эта движущаяся коробка для салфеток обязательно их достанет. Все, что вам нужно, это радиоуправляемая машинка (вы можете сделать свою, как описано выше), коробка из папиросной бумаги обычного размера и ножницы. Подготовьте коробку, вытащив все ткани и обрезав ее дно.

Поместите машинку на радиоуправлении в коробку и, если возможно, закрепите ее скотчем для устойчивости. Добавьте примерно треть салфеток, которые вы удалили ранее, положите их на стол и передвигайте коробку всякий раз, когда кто-то прикасается к ней, чтобы напугать их.

8. Часы от первого лица

Замените свои старые настенные часы, используя мотор, чтобы сделать крутые часы от первого лица для вашего дома. Он показывает время на постоянно обновляемом движущемся дисплее. Как и в большинстве творческих проектов «сделай сам» с использованием мотора из нашего списка, его легко сделать, и вам также понадобится Arduino (Nano R3).

Другие компоненты, которые вам понадобятся, включают печатную плату, стандартные светодиоды, резисторы на 220 Ом, батарею 9 В, двигатель постоянного тока и импульсный регулятор. Чтобы сделать это, сначала соберите светодиоды на печатной плате (вы можете использовать светодиоды разных цветов для лучшего эффекта), а затем припаяйте резисторы.

Резистор помогает защитить светодиоды от высокого напряжения. Затем подключите импульсный регулятор для преобразования тока и подключите 9-вольтовую батарею, чтобы завершить настройку. Наконец, подключите Arduino к компьютеру и запустите код, чтобы часы заработали.0003

9. Открывалка секретной двери

Если вы постоянно теряете ключи, этот потайной механизм открывания дверей — идеальный способ найти хорошее применение вашему старому мотору и полностью избавиться от ключей. Вам понадобится Arduino UNO, шаговый двигатель и драйвер шагового двигателя, зуммер, емкостный датчик, адаптер 12 В, перемычки и монтажная лента.

Когда все будет готово, с помощью мультиметра найдите проводящую поверхность для системы. Хорошие места для проверки включают дверную ручку, замочную скважину и глазок. Соедините все части вместе с помощью перемычек.

Найдите место рядом с электрической розеткой для адаптера на 12 В, установите систему, подключите ее и вуаля! Ваш секретный открыватель двери будет готов.

Ознакомьтесь с пошаговым руководством по выполнению этого проекта.

10. Колесо обозрения с функцией распознавания лиц

Этот проект требует определенных усилий, но результат стоит каждой потраченной на него секунды. Как следует из названия, это колесо обозрения с возможностью распознавания лиц. Итак, вам понадобится; Комплект колеса обозрения Lego, Arduino, L29Модуль 3D-драйвера, двигатель постоянного тока с высоким крутящим моментом, макетная плата, Raspberry Pi Zero и модуль камеры Raspberry Pi.

Во-первых, настройте код, чтобы двигатель вращался, и соберите L293D, чтобы управлять им. Затем подключите двигатель к колесу обозрения, чтобы оно вращалось.

Этот последний шаг немного технический, и вам придется демонтировать нижнюю часть колеса, чтобы освободить место для некоторых компонентов. По завершении колесо обозрения с распознаванием лиц поворачивается, когда вы улыбаетесь, и останавливается, когда вы улыбаетесь.

Вот пошаговое руководство по выполнению этого проекта.

Используйте старые двигатели с пользой

Приведенные выше десять творческих проектов «сделай сам» с использованием мотора просты, недороги и увлекательны. Используйте свои старые моторы уже сегодня, опробовав приведенные выше проекты.

Как работают двигатели и как правильно выбрать двигатель для любого проекта

Двигатели можно найти практически везде. Это руководство поможет вам узнать об электродвигателях, доступных типах и о том, как правильно выбрать двигатель. Основные вопросы, на которые необходимо ответить при принятии решения о том, какой двигатель наиболее подходит для применения, — это какой тип выбрать и какие технические характеристики имеют значение.

Как работают двигатели?

Электродвигатели работают путем преобразования электрической энергии в механическую для создания движения. Сила создается внутри двигателя за счет взаимодействия между магнитным полем и обмоткой переменного (AC) или постоянного (DC) тока. С увеличением силы тока увеличивается и сила магнитного поля. Помните о законе Ома (V = I*R); напряжение должно увеличиваться, чтобы поддерживать тот же ток, когда сопротивление увеличивается.

Электродвигатели имеют множество применений. Традиционное промышленное использование включает воздуходувки, станки и электроинструменты, вентиляторы и насосы. Любители обычно используют двигатели в небольших приложениях, требующих движения, таких как робототехника или модули с колесами.

Типы двигателей:

Существует много типов двигателей постоянного тока , но наиболее распространены щеточные или бесщеточные двигатели. Существуют также вибрационные двигатели, шаговые двигатели и серводвигатели.

Щеточные двигатели постоянного тока являются одними из самых простых и встречаются во многих бытовых приборах, игрушках и автомобилях. Они используют контактные щетки, которые соединяются с коммутатором для изменения направления тока. Они недороги в производстве, просты в управлении и обладают отличным крутящим моментом на низких скоростях (измеряется в оборотах в минуту или об/мин). Несколько недостатков заключаются в том, что они требуют постоянного обслуживания для замены изношенных щеток, имеют ограниченную скорость из-за нагрева щеток и могут генерировать электромагнитный шум из-за дугового разряда щеток.

Щеточный двигатель постоянного тока

Бесщеточные двигатели постоянного тока используют постоянные магниты в своем роторном узле. Они популярны на рынке хобби для самолетов и наземных транспортных средств. Они более эффективны, требуют меньше обслуживания, производят меньше шума и имеют более высокую удельную мощность, чем коллекторные двигатели постоянного тока. Они также могут производиться серийно и напоминают двигатель переменного тока с постоянным числом оборотов в минуту, за исключением того, что они питаются от постоянного тока. Однако есть несколько недостатков, в том числе то, что ими трудно управлять без специального регулятора, и они требуют низких пусковых нагрузок и специальных редукторов в приводных приложениях, что приводит к более высоким капитальным затратам, сложности и экологическим ограничениям.

Бесщеточный двигатель постоянного тока

Вибрационные двигатели используются для приложений, требующих вибрации, таких как мобильные телефоны или игровые контроллеры. Они генерируются электродвигателем и имеют неуравновешенную массу на приводном валу, которая вызывает вибрацию. Их также можно использовать в неэлектронных зуммерах, которые вибрируют для подачи звука или для сигналов тревоги или дверных звонков.

Вибрационный двигатель

Когда требуется точное позиционирование, 9Шаговые двигатели 0491 — ваш друг. Они используются в принтерах, станках и системах управления технологическими процессами и рассчитаны на высокий удерживающий момент, что дает пользователю возможность переходить от одного шага к другому. У них есть система контроллера, которая определяет положение с помощью сигнальных импульсов, отправляемых драйверу, который интерпретирует их и отправляет пропорциональное напряжение на двигатель. Они относительно просты в изготовлении и управлении, но они постоянно потребляют максимальный ток. Небольшое расстояние между шагами ограничивает максимальную скорость, и при высоких нагрузках шаги можно пропускать.

Шаговый двигатель

Серводвигатели — еще один популярный двигатель на рынке хобби, который используется для управления положением без точности. Их популярные приложения включают приложения дистанционного управления, такие как игрушечные радиоуправляемые автомобили и робототехника. Они состоят из двигателя, потенциометра и схемы управления и в основном управляются с помощью широтно-импульсной модуляции (ШИМ) путем отправки электрических импульсов на провод управления. Сервоприводы могут быть как переменного, так и постоянного тока. Сервоприводы переменного тока могут выдерживать более высокие скачки тока и используются для промышленного оборудования, тогда как сервоприводы постоянного тока предназначены для небольших любительских приложений. Чтобы узнать больше о сервоприводах, ознакомьтесь с нашими Как работают серводвигатели статья.

Существует три основных типа двигателей переменного тока: асинхронные, синхронные и промышленные.
Асинхронные двигатели называются асинхронными двигателями, поскольку они не вращаются с одинаковой постоянной скоростью или вращаются медленнее, чем заданная частота. Скольжение , разница между фактической и синхронной скоростью, необходимо для создания крутящего момента , силы кручения, вызывающей вращение, в асинхронных двигателях. Магнитное поле, окружающее ротор этих двигателей, вызвано наведенным током.

Ротор синхронных двигателей вращается с постоянной скоростью при подаче переменного тока. Их магнитное поле создается постоянными магнитами. Промышленные двигатели предназначены для трехфазных систем большой мощности, таких как конвейеры или воздуходувки. Двигатели переменного тока также можно найти в бытовой технике и других устройствах, таких как часы, вентиляторы и дисководы.

На что обратить внимание при покупке двигателя:

Есть несколько характеристик, на которые необходимо обратить внимание при выборе двигателя, но наиболее важными являются напряжение, ток, крутящий момент и скорость (об/мин).

Ток питает двигатель, и слишком большой ток может повредить двигатель. Для двигателей постоянного тока важны рабочий ток и ток останова. Рабочий ток — это среднее значение тока, которое двигатель должен потреблять при обычном крутящем моменте. Ток останова прикладывает достаточный крутящий момент, чтобы двигатель работал на скорости останова или 0 об/мин. Это максимальный ток, который должен потреблять двигатель, а также максимальная мощность, умноженная на номинальное напряжение. Радиаторы важны, если двигатель постоянно работает или работает при напряжении выше номинального, чтобы предотвратить плавление катушек.

Напряжение используется для поддержания протекания чистого тока в одном направлении и для преодоления обратного тока. Чем выше напряжение, тем выше крутящий момент. Номинальное напряжение двигателя постоянного тока указывает наиболее эффективное напряжение во время работы. Обязательно примените рекомендуемое напряжение. Если вы приложите слишком мало вольт, двигатель не будет работать, тогда как слишком много вольт может привести к короткому замыканию обмоток, что приведет к потере мощности или полному разрушению.

Рабочие значения и значения опрокидывания также необходимо учитывать при крутящем моменте. Операционная крутящий момент — это величина крутящего момента, на которую рассчитан двигатель, а крутящий момент при остановке — это величина крутящего момента, создаваемого при подаче питания от скорости останова. Вы всегда должны смотреть на требуемый рабочий крутящий момент, но в некоторых приложениях вам нужно знать, насколько далеко вы можете толкать двигатель. Например, для колесного робота хороший крутящий момент равен хорошему ускорению, но вы должны убедиться, что крутящий момент достаточно велик, чтобы поднять вес робота. В данном случае крутящий момент важнее скорости.

Скорость или скорость (об/мин) могут быть сложными для двигателей. Общее правило заключается в том, что двигатели работают наиболее эффективно на самых высоких скоростях, но это не всегда возможно, если требуется редуктор. Добавление шестерен снизит КПД двигателя, поэтому учитывайте также снижение скорости и крутящего момента.

Это основные параметры, которые следует учитывать при выборе двигателя. Учитывайте назначение приложения и потребляемый им ток для выбора соответствующего типа двигателя. Характеристики приложения, такие как напряжение, ток, крутящий момент и скорость, определят, какой двигатель наиболее подходит, поэтому обязательно обратите внимание на его требования.

Есть ли у вас дополнительные советы по выбору двигателей? Сообщите нам по телефону [email protected] .

Круглый и круглый с простыми двигателями

1. Дайте определение термину «электродвигатель».

Расскажите классу, что электродвигатель — это устройство, которое преобразует электрическую энергию в механическую. Магнетизм играет важную роль в этом процессе. Объясните, что учащиеся собираются построить простой электродвигатель, который они будут использовать в эксперименте для проверки гипотезы. Во-первых, они примут участие в некоторых демонстрациях частей двигателя.



2. Продемонстрируйте, что магниты имеют два полюса и что, когда два магнита соединяются вместе, эти полюса могут вызывать движение объекта.

Покажите магниты второго класса. Спросите: Что произойдет, если эти два магнита сблизить? (Магниты будут притягиваться друг к другу противоположными полюсами и отталкиваться друг от друга одинаковыми полюсами.) Продемонстрируйте с помощью магнитов и попросите учащихся изложить свои наблюдения. Объясните, что магниты имеют два полюса, по одному на каждом конце, северный и южный. Когда противоположные полюса (северный и южный) находятся рядом друг с другом, они притягиваются друг к другу. Когда одноименные полюса находятся рядом друг с другом (например, север и север), они отталкиваются друг от друга. Чтобы продемонстрировать, прикрепите один магнит к задней части маленькой игрушечной машинки. Используйте второй магнит, чтобы заставить автомобиль двигаться, удерживая одинаковые полюса рядом друг с другом. Предложите учащимся попробовать сдвинуть машину с помощью магнитов. Спросить: Будет ли машина двигаться, если противоположные полюса держать рядом друг с другом? Пригласите на демонстрацию студента-добровольца.



3. Продемонстрируйте взаимосвязь между текущим электричеством и магнетизмом.

Продемонстрируйте, что катушка проволоки и гвоздь могут действовать как магнит, когда по проводу проходит электричество. Поднимите гвоздь, чтобы все могли видеть. Спросите: Смогу ли я поднимать скрепки этим гвоздем? Будет ли он действовать как магнит? Поднесите гвоздь к скрепкам, чтобы продемонстрировать, что вы не можете поднять скрепки, используя только гвоздь. Теперь вставьте гвоздь в спираль, которую вы сделали перед уроком. Спросить: Смогу ли я поднять скрепки гвоздем, теперь, когда он обернут металлической спиралью? Поднесите гвоздь со спиралью к скрепкам, чтобы продемонстрировать, что вы все еще не можете поднять скрепки. Объясните, что вы собираетесь превратить гвоздь и катушку в электромагнит с помощью батарейки.



Следуйте инструкциям в разделе «Настройка», чтобы создать электромагнит перед занятием. В классе поместите батарею типа D в держатель для батареи типа D. Прикрепите один конец провода к каждой из клемм на держателе батареи. Попросите класс предсказать, что произойдет, если вы поднесете гвоздь, свернутый в спираль и подключенный к батарее, рядом со скрепками. Держите гвоздь рядом со скрепками. Объясните, что теперь он поднимает скрепки, потому что вы создали электромагнит, добавив электричество. Гвоздь намагничивается, потому что через катушку протекает электрический ток. Обязательно отсоедините провода от аккумулятора, чтобы он не перегревался.



4. Объясните, что электричество и магнетизм можно использовать для создания крутящего момента.

Объясните, что крутящий момент является мерой силы вращения. Продемонстрируйте крутящий момент для класса. Вызовите добровольца вперед и попросите ученика держать резинку за два конца. Вставьте пластиковую ложку в центр резинки и крутите ее по кругу, пока резинка не станет тугой и перекрученной. Попросите класс предсказать, что произойдет, если вы отпустите ложку. Отпусти ложку. Объясните, что при приложении к резинке скручивающего движения создается сила вращения, называемая крутящим моментом. Крутящий момент можно использовать для питания механических устройств, таких как роботы-манипуляторы и системы мобильности, где шестерни используются для регулирования скорости, с которой применяется этот крутящий момент. Крутящий момент — это также сила вращения, которую вы используете, открывая бутылку газировки или используя гаечный ключ, чтобы ослабить или затянуть гайку.



Скажите классу, что крутящий момент можно создать с помощью сил электричества и магнетизма — притяжения и отталкивания, проявляемых магнитами, свидетелями которых они были ранее. Объясните, что они будут собирать в классе простой двигатель, использующий эти принципы.



5. Учащиеся выдвигают гипотезу о двигателях, слушают инструкции по технике безопасности, а затем конструируют простой двигатель для проверки своей гипотезы.

Спросите: Как можно использовать движение, создаваемое простым двигателем, для обеспечения движения другого объекта? Напишите предложения учащихся на доске. Продолжайте задавать вопросы, пока предложения не будут сведены к одной проверяемой гипотезе, разработанной всем классом. (Гипотеза представлена ​​в разделе «Советы», если она вам нужна.) Объясните, что учащиеся должны построить простой двигатель, чтобы использовать его в эксперименте для проверки этой гипотезы.



Перед раздачей материалов скажите учащимся, что они никогда не должны соединять положительный и отрицательный полюс батареи напрямую друг с другом с помощью провода или чего-либо другого проводящего, так как это создаст короткое замыкание и приведет к выходу батареи из строя. сильно нагреваться и может привести к болевому шоку. Кроме того, попросите студентов немедленно разобрать свой проект, если какая-либо часть станет горячей, а затем сообщить об этом преподавателю.



Разделите учащихся на группы по 2–4 человека. Раздайте каждой группе раздаточный материал «Как построить простой двигатель » и рабочий лист «Научный метод ». Вместе с классом просмотрите шаги из раздаточного материала «Как построить простой двигатель», а затем попросите каждую группу отправить по одному участнику, чтобы собрать предметы, которые потребуются группе для сборки двигателя. Попросите каждую группу заполнить разделы «проблема/вопрос» и «гипотеза» в своем рабочем листе «Научный метод». Учащиеся также записывают информацию о создании своего двигателя в разделе «Процесс». Следите за прогрессом каждой группы по мере их создания. Спроектируйте фотогалерею Build a Simple Motor, в которой при необходимости документируется каждый шаг из раздаточного материала How to Build a Simple Motor. Задавайте вопросы каждой группе и помогайте по мере необходимости.



6. Учащиеся планируют эксперимент для проверки своей гипотезы с использованием простого двигателя.

Когда все группы успешно соберут свои моторы, предложите им поделиться своим опытом с остальным классом. Затем, работая в своих группах, предложите учащимся спланировать эксперимент, используя свою моторику, чтобы проверить гипотезу, выдвинутую классом ранее. Предложите учащимся нарисовать экспериментальную установку в своих группах, подписать свои рисунки и написать полное описание шагов, которые они предпримут, в процедурной части рабочего листа «Научный метод».



7. Попросите группы поделиться описаниями своих экспериментов и обсудите в классе сходства и различия между всеми экспериментами для проверки одной и той же гипотезы .

Спросите: Что общего у экспериментов? Чем отличались эксперименты? Если позволяет время, устройте демонстрацию, где группы смогут изучить чертежи установки эксперимента других групп. Предложите учащимся представить, как двигатель может приводить в действие более крупные объекты, например робота. (Двигатели обычно используются для обеспечения движения механических структур робота; например, колеса для перемещения робота или рука для взаимодействия с окружающей средой.)

Неформальное оценивание

Соберите рабочий лист учащихся по научному методу, схему и описание эксперимента и оцените их полноту.

Расширение обучения

Запасите все дополнительные материалы, необходимые для проведения одного или нескольких экспериментов учащихся, и попросите учащихся провести эксперимент и заполнить оставшуюся часть рабочего листа «Научный метод».

Предметы и дисциплины

• Физика

Цели обучения

Учащиеся будут:

• Разрабатывать научную гипотезу в совместной обстановке
• Построить рабочую модель простого двигателя
• Объясните, как работает двигатель с использованием электромагнитных сил
• Разработать эксперимент для проверки гипотезы

Подход к обучению

• Обучение для использования

Методы обучения

• Экспериментальное обучение
• Практическое обучение

Сводка навыков

Это задание направлено на следующие навыки:

• Навыки критического мышления
  • Анализ
  • Применение
  • Создание
  • Оценка
  • Вспоминая
  • Понимание
• Научная и инженерная практика
  • Задавать вопросы (для науки) и формулировать проблемы (для техники)
  • Построение объяснений (для науки) и разработка решений (для инженерии)
  • Разработка и использование моделей
  • Получение, оценка и передача информации

Связь с национальными стандартами, принципами и практиками

Национальные стандарты научного образования

• (5-8) Стандарт A-1: Способности, необходимые для проведения научных исследований
• (5-8) Стандарт А-2: Понимание научных исследований
• (5-8) Стандарт Б-3: Передача энергии

Научные стандарты следующего поколения

• Энергетика: ГС-ПС3-5. Разработайте и используйте модель двух объектов, взаимодействующих через электрические или магнитные поля, чтобы проиллюстрировать силы между объектами и изменения энергии объектов из-за взаимодействия.
• Энергия: ГС-ПС3-3. Спроектируйте, создайте и усовершенствуйте устройство, которое работает с заданными ограничениями для преобразования одной формы энергии в другую форму энергии.
• Инженерный проект: МС-ETS1-4. Разработайте модель для генерации данных для итеративного тестирования и модификации предлагаемого объекта, инструмента или процесса, чтобы можно было достичь оптимального дизайна.
• Инженерный проект: МС-ЭТС1-1. Определить критерии и ограничения проблемы проектирования с достаточной точностью, чтобы гарантировать успешное решение, принимая во внимание соответствующие научные принципы и потенциальное воздействие на людей и природную среду, которое может ограничить возможные решения.
• Инженерный проект: МС-ETS1-2. Оцените конкурирующие проектные решения, используя систематический процесс, чтобы определить, насколько хорошо они соответствуют критериям и ограничениям проблемы.
• Инженерный проект: МС-ETS1-3. Проанализируйте данные тестов, чтобы определить сходства и различия между несколькими проектными решениями, чтобы определить лучшие характеристики каждого из них, которые можно объединить в новое решение, чтобы лучше соответствовать критериям успеха.
• Движение и устойчивость: силы и взаимодействия: МС-ПС2-5. Проведите исследование и оцените план эксперимента, чтобы получить доказательства существования полей между объектами, воздействующими друг на друга, даже если объекты не находятся в контакте.
• Движение и устойчивость: силы и взаимодействия: МС-ПС2-3. Задайте вопросы о данных, чтобы определить факторы, влияющие на силу электрических и магнитных сил.
• Движение и устойчивость: силы и взаимодействия: ГС-ПС2-5. Спланируйте и проведите исследование, чтобы предоставить доказательства того, что электрический ток может создавать магнитное поле и что изменяющееся магнитное поле может создавать электрический ток.

Что вам понадобится

Материалы, которые вы предоставите

• 1 1 1/4-дюймовый кольцевой магнит на группу
• 1 держатель батареи типа D на группу
• 1 батарея типа D на группу
• 1 карандаш на группу
• 1 резинка на группу
• 1 лист наждачной бумаги на группу
• 1 маленькая игрушечная машинка
• 2 булавки на группу
• 45–60 см (18–24 дюйма) изолированного магнитопровода 20-го калибра (медный эмалированный провод 20-го калибра) на группу
• Карандаши
• Малярная лента
• Гвозди
• Бумага
• Пластиковая ложка

Требуемая технология

• Доступ в Интернет: Требуется

Физическое пространство

• Класс

Настройка

Комната должна быть оборудована таким образом, чтобы учащиеся могли легко работать в группах.

Соберите и испытайте электромагнит перед уроком. Намотайте 40 см (15 дюймов) изолированного магнитного провода на стальной гвоздь, оставив два конца по 10 см (4 дюйма) отходящими от гвоздя с обоих концов. Используя наждачную бумагу, удалите 2,5 см (1 дюйм) изоляции с каждого конца провода, отходящего от гвоздя. Гвоздь должен легко входить и выходить из катушки, сохраняя при этом хороший контакт с проволокой. Проверьте электромагнит. Поместите батарею типа D в держатель батареи. Прикрепите один конец провода к каждой из клемм, создав цепь. Попробуйте использовать гвоздь, чтобы подобрать маленькие скрепки. По окончании проверки отсоедините провода от аккумулятора и вытащите гвоздь из катушки. Бросьте гвоздь на землю, чтобы размагнитить его перед демонстрацией в классе.

Группировка

• Инструкция для большой группы

Исходная информация

Двигатели преобразуют электрическую энергию во вращательное движение, называемое крутящим моментом. Многие роботы используют крутящий момент, обеспечиваемый двигателями, для вращения колес или для перемещения шарнирных частей рук или ног. Эти двигатели известны как исполнительные механизмы. В простом двигателе, построенном в классе, используется катушка, которая является временным электромагнитом. Эта катушка получает силу, чтобы помочь создать крутящий момент от электрического тока, подаваемого аккумулятором. Магнит-бублик, используемый в двигателе, является постоянным магнитом, что означает, что у него есть северный и южный полюса, которые постоянно находятся на месте. Силы магнетизма и электричества работают вместе, заставляя катушку двигателя вращаться. Полюса постоянного магнита отталкивают одноименные полюса временного магнита, заставляя катушку совершать половинный оборот. После этого первого полуоборота изолированная часть провода (часть, которая не была отшлифована) входит в контакт с предохранительными булавками, и поток электричества прекращается и позволяет гравитации тянуть катушку до тех пор, пока не отшлифуется часть провода. проволока снова соприкасается с предохранительными штифтами. Электричество снова течет, и процесс начинается снова. Мощность двигателя или величина крутящего момента определяется напряжением аккумулятора и длиной провода в катушке; чем больше катушек, тем сильнее магнитное поле, тем больше крутящий момент.



Предварительные знания

• Знание основных схем
• Знание основных свойств магнитов

Рекомендованные предыдущие виды деятельности

• Строительные схемы
• Схемы с друзьями

Словарь

инерция

Существительное

свойство материи, благодаря которому она остается в покое или в равномерном движении, если на нее не действует какая-либо внешняя сила.

изоляция

Существительное

любое из различных веществ, блокирующих или замедляющих прохождение электрических или тепловых токов.

магнит

Существительное

материал, обладающий способностью физически притягивать другие вещества.

магнитное поле

Существительное

область вокруг и под действием магнита или заряженной частицы.

магнетизм

Существительное

сила, благодаря которой объекты притягиваются или отталкиваются друг от друга.

двигатель

Существительное

двигатель, используемый для создания движения.

полярность

Существительное

свойство иметь полюса или притягиваться к ним, такие как положительные и отрицательные электрические заряды.

вращение

Существительное

Полный оборот объекта вокруг своей оси.

крутящий момент

Существительное

момент силы или системы сил, стремящихся вызвать вращение.

Интерактивы

• Интерактивная магнитная игра

Наконечники и модификации

Наконечник

Ознакомьтесь с действием, выполнив его самостоятельно заранее, так как может потребоваться немного проб и ошибок, чтобы заставить двигатель работать.

Наконечник

В некоторых случаях было бы лучше предложить учащимся гипотезу для проверки. Хороший пример гипотезы: чем больше петель в катушке, тем быстрее будет вращаться катушка.

Наконечник

Проецируйте фотогалерею «Собери простой мотор», пока учащиеся собирают свои моторы. Эти фотографии отражают каждый этап процесса.

Модификация

Учащиеся могут использовать iPad/iPhone, чтобы документировать в цифровом виде этапы сборки двигателя и этапы проверки своей гипотезы. Затем фотографии можно аннотировать с помощью приложения для рисования, такого как Skitch. Готовые проекты можно опубликовать в блоге или использовать в качестве мультимедийной презентации при сравнении результатов занятий.

Модификация

Это задание можно выполнить с младшими школьниками, сместив акцент на магнитные свойства и то, как их можно использовать для создания движения. Выполните только шаги 1–3 задания и дайте учащимся время поэкспериментировать с магнитами после этого.

Модификация

Чтобы выполнить шаги 5–7 с младшими учащимися, покажите классу предварительно собранный простой двигатель и то, как он работает. Дайте им упрощенное объяснение: катушка вращается, потому что противоположные полюса электромагнита и постоянного магнита притягиваются друг к другу. Сравните это движение с тем, как двигалась машина, когда противоположные стороны магнитов находились близко друг к другу. Работайте всем классом, чтобы выполнить Шаги 5-7.

Модификация

Чтобы выполнить это задание за 45 минут, предложите учащимся следующую гипотезу для разработки эксперимента: Чем больше петель в катушке, тем быстрее будет вращаться катушка.

Что такое электродвигатель?

Электродвигатели представляют собой устройства, преобразующие электрическую энергию в механическую, обычно в форме вращательного движения. Проще говоря, это устройства, которые используют электроэнергию для выработки движущей силы.

Электродвигатели не только обеспечивают простое и эффективное средство создания высокой выходной мощности привода, но их также легко уменьшить, что позволяет встраивать их в другие машины и оборудование. В результате они находят широкое применение как в промышленности, так и в повседневной жизни.

Принцип работы

Помнишь, тебя в школе учили правилу левой руки Флеминга? Электродвигатели являются применением этого правила, при этом сила, создаваемая электрическим током, протекающим через катушку в присутствии магнитного поля, заставляет вал двигателя вращаться.
На приведенной ниже диаграмме правило левой руки Флеминга говорит нам о том, что направленная вверх сила генерируется, когда ток течет перпендикулярно магнитному полю от магнита ^* .

• *

  Магнитное поле: Область, в которой присутствует магнитная сила (направленная от северного (N) к южному (S) полюсу магнита).

Как достигается вращение в электродвигателе

В случае коллекторного электродвигателя постоянного тока ^*1 , например, эту силу можно использовать для поддержания непрерывного вращения путем изменения направления тока на каждом полуобороте катушки (что достигается с помощью щеток и коммутатора ^*2 )

• *1

  Двигатель постоянного тока: Двигатель, работающий от постоянного тока (DC)

• *2

  Щетки и коллектор: При совместном использовании они меняют направление тока каждый раз, когда вал двигателя делает пол-оборота.

История электродвигателей

Британский ученый Майкл Фарадей пользуется особым влиянием среди многих ученых 19 века, сыгравших определенную роль в изобретении и разработке электродвигателей. В 1821 году Фарадей провел успешный эксперимент, в котором вращение проволоки осуществлялось с помощью магнита вместе с магнитным полем, создаваемым электрическим током. В 1831 году он изобрел закон магнитной индукции, заложив основу для значительного прогресса в области электродвигателей и генераторов.

Со временем было изобретено множество других типов электродвигателей, а также конструкции, которые можно считать архетипическими двигателями постоянного тока.

Впоследствии, в 1872 году, практический электродвигатель был не столько изобретен, сколько открыт, когда один из генераторов, выставленных на Всемирной выставке в Вене, начал вращаться сам по себе после того, как был случайно подключен к другому генератору. Это привело людей к пониманию того, что то, как работают генераторы, можно использовать и в двигателях. Последовавший за этим быстрый рост практического использования генераторов был таким, что они стали основой многих отраслей промышленности в 20 веке.

Двигатели и генераторы

В то время как электродвигатели преобразуют электрическую энергию во вращение и другие виды механической энергии, генераторы выполняют обратную функцию преобразования механической энергии в электрическую.
Несмотря на эти противоположные функции, двигатели и генераторы очень похожи по конструкции и принципу действия. Фактически, простой эксперимент, в котором два модельных двигателя соединяются вместе, — это все, что нужно, чтобы продемонстрировать, что электрический двигатель может также работать как генератор.
Естественно, учитывая различные способы их использования, два типа машин всегда разрабатывались отдельно.

Типы электродвигателей

Электродвигатели бывают самых разных форм в зависимости от типа используемого тока, конструкции их катушек (обмоток) и того, как они генерируют магнитное поле. Соответственно, их можно классифицировать по различным признакам.
Ниже описаны три типа электродвигателей, обычно используемых как в быту, так и в промышленности.

Двигатели постоянного тока

Это двигатели, приводимые в действие источником постоянного тока. Они подразделяются на щеточные и бесщеточные (BLDC) двигатели в зависимости от того, используют ли они щетки ^*1 .
В то время как коллекторным двигателям постоянного тока для работы требуется только подключение к источнику питания постоянного тока, бесщеточным двигателям постоянного тока требуется датчик для определения ориентации магнитных полюсов ротора ^*2 и схема привода для подачи соответствующего тока.

• *1

  Щетка: Деталь, используемая вместе с коллектором.

• *2

  Ротор: часть двигателя, которая вращается. Вал двигателя является частью ротора.

Двигатели переменного тока

Это двигатели, приводимые в действие источником переменного тока. Они сгруппированы в зависимости от того, является ли источник питания однофазным ^*1 или трехфазным ^*2 .
Однофазные двигатели далее сгруппированы в конденсаторные двигатели, в которых используется конденсатор ^*3 для создания крутящего момента, и двигатели с расщепленными полюсами, которые имеют дополнительную катушку (обмотку), называемую экранирующей катушкой ^*4 .

• *1

  Однофазный: Обычный источник питания переменного тока, обычно доступный в домах.

• *2

  Трехфазный: тип источника питания переменного тока, используемый в основном в промышленности.

• *3

  Конденсатор: электронный компонент, хранящий электрическую энергию.

• *4

  Затеняющая катушка: катушка с замкнутой цепью, намотанная вокруг части сердечника статора.

Шаговые двигатели

Это двигатели, которые вращаются на фиксированный шаг (угол) каждый раз, когда вводится импульс ^*1 .
Шаговые двигатели можно сгруппировать по структуре их ротора. Двигатели с постоянными магнитами (PM) ^*2 имеют магнит в роторе ^*3 , двигатели с переменным сопротивлением (VR) ^*4 имеют железный сердечник, а гибридные двигатели имеют и то, и другое.

• *1

  Импульс: Короткий всплеск электричества, производимый включением и выключением источника питания.

• *2

  Ротор: часть двигателя, которая вращается. Вал двигателя является частью ротора.

• *3

  Двигатель с постоянными магнитами: Двигатель с постоянным магнитом

  .

• *4

  Двигатель

  VR: двигатель с переменным магнитным сопротивлением, в котором сердечники расположены подобно зубьям шестерни, при этом такое расположение определяет угол шага.

Обзор типов электродвигателей

В таблице ниже перечислены основные характеристики трех различных типов двигателей.

В дополнение к перечисленным выше существует множество других типов электродвигателей.

Тип	Характеристики
Линейный двигатель	Двигатель, скользящий в линейном направлении
Ультразвуковой мотор	Двигатель, приводимый в движение ультразвуковыми колебаниями
Двигатель без сердечника	Коллекторный двигатель постоянного тока с ротором без железного сердечника или бесщеточный двигатель со статором без железного сердечника
Универсальный двигатель	Двигатель с фазным ротором и фазным статором, работающий как на переменном, так и на постоянном токе
Двигатель с гистерезисом	Двигатель переменного тока, в роторе которого используется материал, обладающий гистерезисом и вращающийся за счет гистерезисного крутящего момента
Двигатель SR	Шаговый двигатель VR, который также имеет функцию определения положения ротора, что позволяет избежать потери синхронизации

Применение в двигателях

Хотя электродвигатели используются по-разному, ниже перечислены общие области применения бесщеточных двигателей постоянного тока и шаговых двигателей, поставляемых ASPINA.

Области применения бесщеточных двигателей постоянного тока

Благодаря небольшим размерам, высокой мощности, низкому уровню шума и вибрации, а также длительному сроку службы бесщеточные двигатели постоянного тока находят широкое применение в таких приложениях, как системы вентиляции (очистители воздуха и другие виды кондиционер), бытовая техника, холодильники, водонагреватели, торговые автоматы, копировальные аппараты, принтеры, проекторы, оргтехника, контрольно-измерительные приборы, транспортные средства и медицинские приборы.

• Кондиционеры
• Финансовые терминалы (банкоматы), разменные автоматы, автоматы по обмену валюты, автоматы по продаже билетов
• Бытовая техника
• Чистые помещения
• Водонагреватели и горелки
• Оптические изделия
• Торговые автоматы
• Принтеры
• Морозильные и холодильные витрины
• Копировальные аппараты
• Медицинское оборудование
• Офисное оборудование
• Системы лабораторного анализа

Области применения шаговых двигателей

Превосходная точность остановки, высокий крутящий момент на средних и низких скоростях и превосходная чувствительность шаговых двигателей означают, что они могут использоваться в самых разных приводных устройствах, требующих точного управления.

• Производственное оборудование
• Приводы оптических дисков (приводы Blu-ray, DVD и т. д.)
• Медицинское оборудование
• Лазерные принтеры
• Лабораторные аналитические приборы
• Цифровые фотоаппараты
• Банкоматы
• Жалюзи кондиционера
• Торговые автоматы
• Развлекательные автоматы
• Автоматы по продаже билетов
• Копировальные аппараты
• Роботы

Решение проблем с электродвигателями

ASPINA поставляет не только автономные шаговые двигатели, но и системные продукты, включающие системы привода и управления, а также механические конструкции. Они подкреплены всесторонней поддержкой, которая простирается от прототипирования до коммерческого производства и послепродажного обслуживания.
ASPINA может предложить решения, адаптированные к функциям и характеристикам, требуемым в различных отраслях промышленности, областях применения и потребительских продуктах, а также для ваших конкретных производственных схем.
