Самоделки из двигателя от стиральной машины

Пришедшую в негодность стиральную машину не стоит сразу выбрасывать. Особенно, если присутствуют достаточно развитые навыки работы с ручным инструментом, и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в домашнем хозяйстве.

Содержание

1 Какие бывают двигатели
2 Подключение двигателя
3 Шлифовальный станок или точило из движка стиралки
4 Другие самоделки на основе схемы точила
5 Зернодробилка
6 Бетономешалка
7 Вибростол
8 Заключение

Какие бывают двигатели

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента. В других случаях в руки может попасть:

двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

Сразу стоит упомянуть инверторный двигатель, которым оснащается самый современный стиральный автомат. Для запуска такого агрегата необходима схема управления. Она должна вначале преобразовать переменный ток в постоянный, а затем – создать новый сигнал и менять частоту выходного напряжения для регулирования оборотов на валу. Но если в наборе к двигателю есть и силовая электроника от стиральной машинки – это будет крайне полезное дополнение.

Подключение двигателя

Для компоновки проводов обмотки потребуется мультиметр. Также нелишним будет приготовить бокорезы или плоскогубцы для зачистки жил. Список остальных инструментов зависит от того, какое именно оборудование будет собираться к двигателю.

Подключение агрегата к переменному току.

Определяем пары. Один щуп прикладываем на любую жилу, а другим проверяем остальные. Если мультиметр дал сигнал, то значит, пара нашлась.
Находим показатель сопротивления двух обмоток. Наибольшее значение указывает на пусковую пару.
Разные тандемы соединяются попарно, а затем подключаются к общей сети 220 В.

Кнопку выключения можно установить на кабель пусковой обмотки.

Иногда требуется реверсировать направление вращения двигателя. Достаточно просто поменять выходы пусковой обмотки.

Шлифовальный станок или точило из движка стиралки

После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:

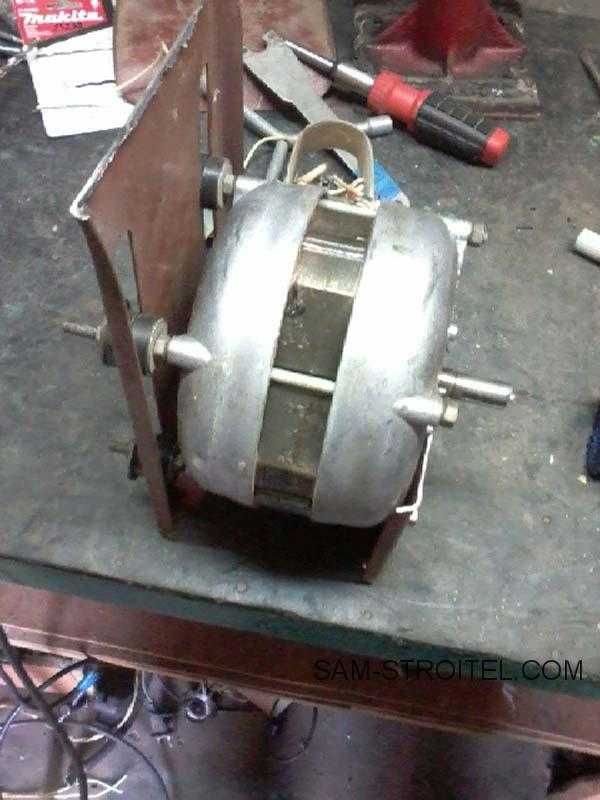

Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.
Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.

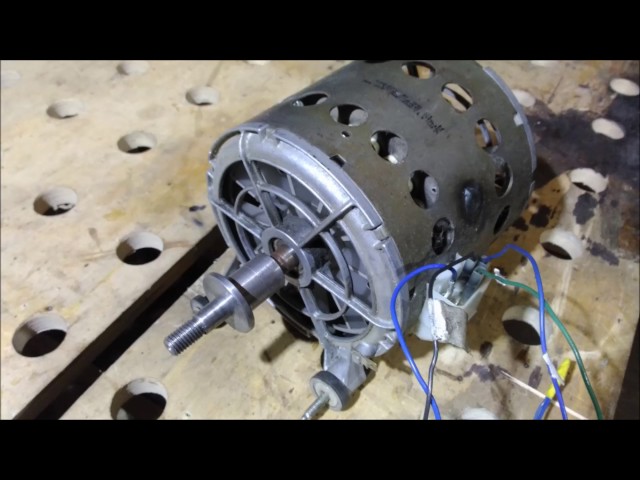

Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами.

Нарезать резьбу посадки зажимного патрона непосредственно на валу.

Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.

Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.

Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях.

Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата.

Совет! Если в распоряжении есть только высокооборотистый двигатель, рекомендуется не снижать его обороты, а сделать отдельный блок с собственным валом, и передавать на него вращающий момент через шкив с понижающим коэффициентом.

Другие самоделки на основе схемы точила

Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки.

Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.
Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник.
Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.

Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.

А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами.

Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.

Зернодробилка

Оборудование такого плана позволяет заметно сэкономить на производстве кормов для домашней скотины. Если в распоряжении достаточно мощный двигатель, то можно соорудить вполне толковую зернодробилку, которая ничуть не уступает по отдаче промышленным вариантам. Подобными характеристиками обладают моторы на крупных стиральных машинах среднебюджетного или премиального уровня.
Кроме агрегата понадобится корпус. Оптимальным вариантом будет конструкция от старой машинки с верхней загрузкой. Если под рукой такого корпуса не оказалось, то можно найти массу вариантов практически в любом пункте приёма металла за копейки.

Самодельная зернодробилка

Сборка зернодробилки.

Выбирая ножи, следует учесть, что в момент резки они должны почти касаться краёв корпуса, не доходя до них 3-4 мм.

На нижней части конструкции необходимо сделать отверстие для отвода готового корма.
Внутри устанавливаем две лопасти: одна отходит от верхнего края на 40-50 см, а вторая находится снизу. Использовать лучше два вала, вращающихся в разные стороны для более качественного помола.
Двигатель закрепляем на верхней части стиральной машины и компонуем с ним валы.
Загрузка зернодробилки станет удобнее, если в крышке сделать отверстие, а не снимать её каждый раз.

Важно! Во время помола двигателю нужен будет периодический отдых.

Бетономешалка

Аренда и уж тем более покупка заводского оборудования чревата серьёзными тратами. Для работ средней сложности практичнее будет сделать бетономешалку собственными руками. Если использовать при этом двигатель от мощной стиральной машины, то эффективность техники заметно возрастёт.

Сборка бетономешалки.

Основание обязательно должно быть устойчивым. Идеальным вариантом будут сваренные швеллера, но можно сэкономить и заменить их деревянным брусом. Высоту выбираем на своё усмотрение, но не ниже 0,5 м.
Валы двигателя и ёмкости должны обязательно находится в одной плоскости. Для этого в конструкции предусмотрены специальные полки, фиксирующие мотор.
Устанавливаем редуктор таким образом, чтобы шкив и двигатель были на одном уровне. В противном случае агрегат очень быстро выйдет из строя из-за сильных перегрузок.
В качестве ёмкости может выступать старая центрифуга стиральной машины. Монтируем вал в бак и симметрично закрепляем на нём кривые лопасти, которые будут мешать раствор.
Собираем кнопки «Пуск» и «Отключение» вместе с остальной электропроводкой.

Заносим ремни на шкивы и при необходимости подтягиваем их.

При полной загрузке часть раствора может выплёскиваться наружу, попадая на редуктор и мотор. Поэтому нелишним будет организовать для них защиту: твёрдые или мягкие кожухи из подручных материалов.

Вибростол

Ещё одно полезное оборудование, широко применяемое для производства тротуарной плитки. В отличие от вышеописанных решений эта конструкция заметно проще. Для сборки понадобится стол и отдельная плита из металла.
Сборка вибростола.

На каждом углу плиты привариваем по пружине одинаковой высоты.
На углах стола аналогичным образом организуем приёмник для них сопоставимый по размеру.
Между ножками закрепляем двигатель посредством поперечных металлических планок.
Протягиваем проводку и выводим блок вкл./выкл.

Совет! Если стол большой или двигатель не такой мощный, то силу вибрации можно увеличить, установив мотор на эксцентрики, которые будут его раскачивать.

Заключение

В вопросе самоделок из старой стиралки все решает фантазия и конкретные инженерные навыки исполнителя. Легко сделать фрукторезку, газонокосилку со стальными ножами, электрокосу со струнным резальным блоком, даже установку для общипывания перьев с тушек курей и уток. Главное – вдумчиво подходить к решению поставленной задачи.
Не только стиральная машина может стать основой для различных самоделок. Подарить вторую жизнь можно и микроволновке, холодильнику, пылесосу. Если же вы не умеете или просто не хотите использовать отжившую свой срок технику, от нее можно избавиться различными способами, описанными в этой статье.

Что можно сделать из двигателя от стиральной машины. Идеи

Когда стиральная машина ломается, и ее уже нецелесообразно ремонтировать, то появляется необходимость приобретения новой. Не спешите выбрасывать старую стиральную машинку. Если двигатель в рабочем состоянии, то зачем добру пропадать. Из него можно сделать множество полезных вещей, которые пригодятся вам по хозяйству. Давайте рассмотрим, что же можно сделать из двигателя от старой стиральной машины.

Содержание

Электрический наждак из двигателя стиральной машинки
Изготовление газонокосилки из двигателя стиральной машинки
Изготовление корморезки из двигателя стиральной машинки
Изготовление бетономешалки из двигателя стиральной машинки
Делаем генератор из двигателя стиральной машинки

Одним из вариантов применения двигателя от машинки является изготовление электрического наждака. Это приспособление будет очень нужным в домашнем хозяйстве. Благодаря ему можно быстро наточить нож, сверло, ножницы и любой другой режущий инструмент. Конечно, задача не одна из легких, но при умелом подходе все можно сделать достаточно быстро.

Первая и самая главная задача – это присоединить точильный камень к самому двигателю, а точнее, к валу двигателя. Проблема заключается в том, что основной диаметр отверстия в точильном камне и диаметр вала двигателя стиральной машинки совершенно разные. Эта проблема решается. Нужно подготовить специальный фланец, который будет иметь две разные стороны. С одной стороны будет необходимая резьба, чтобы надежно закрепить наждачный круг, а с другой стороны будет запрессовываться вал двигателя. Для изготовления фланца потребуется небольшой кусок стальной трубы диаметром 32 миллиметра.

Процесс изготовления фланца:

Берем необходимую трубу (на 32 миллиметра). Длина трубы не должна превышать 20 сантиметров.
Теперь нужно нарезать резьбу на одном из концов трубы. Для надежной фиксации фланца на валу необходимо, чтобы толщина наждачного круга была в два раза меньше длины резьбы. Очень важно учитывать направление резьбы. Она должна нарезаться в противоположенную сторону вращения вала двигателя. В противном случае точильный камень просто слетит с вала при вращении.
Другой конец вала нужно нагреть при помощи паяльной лампы и запрессовать на валу. После остывание труба надежным образом закрепится на валу. Для более прочного соединения можно сварить трубу с валом. Если же сварка отсутствует, то можно просто просверлить отверстие и соединить при помощи болта с гайкой.
Теперь нужно подобрать три гайки и две шайбы необходимого размера. На конец трубы с резьбой накручиваем одну гайку до упора, надеваем соответствующую шайбу, затем наждачный круг, потом еще одну шайбу и закручиваем все это второй гайкой. Закручивать все нужно плотно, а в конце еще и закрепить третьей гайкой.

Главная задача выполнена, теперь нужно закрепить двигатель надежным образом. Подставка для крепления изготавливается в зависимости от наличия отверстий для крепления на самом двигателе. После изготовления подставки закрепляем двигатель на верстаке. Кронштейны для двигателя на некоторых стиральных машинках отлично подойдут для крепления на верстаке.

Подключение к электросети

После того как двигатель с наждаком закреплены на верстаке нужно подключить его к электропитанию.

При помощи специального мультиметра нужно найти рабочий вывод. Для этого нужно проверить сопротивление каждого вывода. Сопротивление на рабочем выводе должно быть около 12 Ом.
Производим подключение рабочего вывода к электросети.
Чтобы запустить работу наждака нужно специальное пусковое устройство. Если его нет, то запуск работы наждака можно выполнять рукой, сильно крутанув наждачный камень в сторону вращения.

На этом процесс изготовления электрического наждака заканчивается. Устройство готово к работе.

Изготовление газонокосилки из двигателя стиральной машинки

Изготовление газонокосилки – это еще один вариант грамотного использования двигателя от стиральной машинки. Это приспособление очень пригодится тем у кого имеются дачные и приусадебные участки. Для изготовления газонокосилки не потребуется множество материалов, все комплектующие можно достать в сарае и гараже.

Процесс изготовления

Первым делом нужно раздобыть шасси, при помощи которого она будет перемещаться. Для этого подойдут колеса от любой тележки или детской коляски.
На шасси нужно установить специально подготовленную металлическую платформу. Изготовить платформу можно либо из металлического листа и уголка квадратного профиля. Из уголка делаются специальный каркас. К нему уже привариваются стойки для колес.
Для ручки можно приспособить трубу не слишком большого диаметра. Высота ручки подбирается по росту человека, который ей будет управлять. К каркасу ручка приваривается при помощи газовой или электродуговой сварки.
Теперь нужно приготовить отверстие в платформе, чтобы в него свободно прошел вал двигателя.
Далее в передней части нужно разместить решетку. Решетка прикручивается при помощи болтов. Решетка должна иметь специальные зазоры. 2 сантиметра вверху и 1 сантиметр снизу.
Двигатель крепиться на платформе таким образом, чтобы вал прошел в специально подготовленное отверстие. При помощи сварки или методом прессования на конец вала нужно закрепить режущий инструмент (ножи).
Чтобы защитить двигатель от попадания в него травы нужно закрыть его защитным кожухом. Однако, стоит учитывать, что двигатель может нагреваться и ему нужно охлаждение. Поэтому в защитном кожухе должны быть небольшие отверстия.
Теперь подсоединяем кабель электропитания. Как и в случае изготовления наждака, нужно найти рабочий вывод при помощи мультиметра. К нему присоединяется кабель. Отрез с вилкой и специальным выключателем нужно вывести на ручку газонокосилки.

На этот процесс изготовления газонокосилки завершен. Для предотвращения случайного поражения током ручки лучше всего прорезинить. Теперь устройство готово к работе.

Изготовление корморезки из двигателя стиральной машинки

Из двигателя стиральной машины можно сконструировать и корморезку. Это приспособление отлично будет резать на мелкие части различные фрукты и овощи крупных размеров. Очень полезная в хозяйстве вещь.

Технология изготовления корморезки

Для изготовления корморезку понадобится еще и барабан от стиральной машинки. В его задней части нужно будет сделать отверстие по диаметру вала двигателя.
По краям барабана необходимо сделать четыре отверстия. В этих местах будут крепиться болты. А в одной стенке проделывается большое отверстие. Именно через него будет выпадать готовое сырье.
Режущий элемент нужно установить на конец вала двигателя при помощи нескольких болтов. Режущий элемент должен состоять из двух ножей. Нижний нож должен быть с немного загнутыми концами.
Вся получившиеся конструкция должна устанавливаться на опоре, которая выполнена в виде табуретки с четырьмя ножками.
Сверху барабан должен закрываться крышкой, иначе материалы во время измельчения будут вылетать из барабана.
Что касается электропитания, то здесь все, как и с предыдущими переделками. Находим рабочий вывод и к нему присоединяем кабель для питания.

Корморезка готова к работе. Благодаря такому устройству всего за один час можно переработать до 100 килограмм сырья различно города.

Изготовление бетономешалки из двигателя стиральной машинки

Если у вас намечается стройка, то не спешите выбрасывать свою старую стиральную машину. Из нее можно сделать полноценную бетономешалку, которая значительно облегчит вам процесс строительства.

Процесс выполнения работ по изготовлению бетономешалки

Для начала нужно изготовить устойчивое основание, на котором будет располагаться устройство. Можно изготовить его из деревянного бруса 150 на 150. Скрепление брусков выполняется при помощи саморезов. Основание можно изготовить и металлических швеллеров или уголков. Основание из метала более устойчивое и надежное.
Вал двигателя и вал самой емкости должны находиться в одной плоскости. С этим расчетом нужно изготовить на раме специальные полочки для крепления двигателя.
Далее устанавливаем редуктор. Шкив редуктора и двигателя должны находиться в одной плоскости. Если это условие не соблюдается, то двигатель будет испытывать большие перегрузки и вскоре перестанет работать.
В качестве емкости для замеса можно использовать бак той же стиральной машинки. В емкость устанавливают вал и на его крепят специальные лопасти для замеса. Очень важно соблюдать симметрию расположения лопастей. Они должны быть четко друг напротив друга.
Теперь подключаем электропроводку, делаем кнопки запуска и отключения. Натягиваем ремни на шкивы.
Для защиты редуктора и двигателя от попадания бетонной смеси их лучше будет закрыть защитными кожухами.

Делаем генератор из двигателя стиральной машинки

Из двигателя машинки можно сделать генератор на 12 В. Чтобы его сделать не потребуется большой работы и множества дополнительных материалов. Все, что необходимо, это 32 магнита специального размера (20 x 10 x 5 миллиметров).

Весь процесс переделки заключается в том, что нужно снять слой сердечника и установить специальные магниты. На роторе имеется четыре полюса, на каждый полюс устанавливается по восемь магнитов. На токарном станке нужно снять небольшой слой сердечника и в эти углубления установить магниты. Затем полюса необходимо залить эпоксидной смолой, предварительно обернув их бумагой. Теперь нужно установить новые подшипники. Отыскать рабочую обмотку, а старые провода отрезать. Генератор готов к работе.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru — выгодный современный интернет магазин бытовой техники
citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com— запчасти для стиральных машин

Самоделки из двигателя от стиральной машины

Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.

Какие запчасти машинки можно приспособить?

Всем известно, что стиральная машина автомат – это сложный бытовой прибор, состоящий из довольно большого количества элементов и чем современнее автоматическая машинка, тем больше в ней всяких деталей. О том, как устроена стиральная машина автомат можно прочитать в одной из статей нашего сайта. Если провести опрос людей на улице, то наверняка окажется, что у каждого десятого в гараже, сарае, на даче хранится старая стиральная машинка, которую вроде и выбросить жалко, в то же время и неизвестно, что с ней делать. Какие части старой машины можно приспособить для дела?

Эл. двигатель. Если у старой машины работает эл. двигатель, то это уже само по себе клад. Аккуратно извлеките его из корпуса, отсоединив все провода, протрите, заверните в тряпочку и уберите в надежное место.
Барабан. Барабан стиральной машины автомат сделан из качественной нержавеющей стали, применений у него масса, поэтому его нужно также вытащить из корпуса и сохранить.
Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сама крышка, но и ее детали.
Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться куда угодно.
Пружины и противовесы. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные – оставляем и то и другое.
Корпус стиральной машины. После извлечения всего полезного, верните на место стенки машинки, сам корпус также может быть полезен.

Важно! Если вам не чужда работа с электроникой, можете оставить блок управления. На управляющей плате много полупроводниковых элементов, которые можно использовать для починки электроприборов и для изготовления полезных в хозяйстве штуковин.

Для чего применить двигатель машинки и как его подключить?

Рабочий эл. двигатель от стиральной машины автомат или полуавтомат может стать основой для очень нужных в домашнем хозяйстве приборов. Наиболее распространенное применение – эл. наждак для заточки ножей, инструментов, сверл и прочего. Сделать такой наждак не очень просто, но все-таки возможно. Первая и основная проблема заключается в том, как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. двигателя от стиральной машины. Значит необходимо изготовить фланец, который бы с одной стороны запрессовывался на вал, а с другой имел резьбу для того чтобы можно было одеть и закрепить точильный круг. Профессиональные мастера рекомендуют приспособить в качестве фланца обрезок стальной трубы на 32 мм. Что делаем?

Берем обрезок стальной трубы на 32 мм. Длинна обрезка должна быть см 15-20, сильно длинный не подойдет.
На одном конце обрезка трубы нужно нарезать резьбу, длина резьбы должна минимум в 2 раза превышать толщину точильного круга.

Очень важно! Резьба в обязательном порядке нарезается в противоположную сторону вращения вала эл. двигателя. Иными словами, если вал эл. двигателя вращается по ходу часовой стрелки, значит, резьбу делаем против часовой стрелки, иначе точильный камень будет слетать.

Нагреваем паяльной лампой другой конец обрезка трубы и запрессовываем его на вал, после того как труба остынет она прочно соединится с валом. Для упрочения соединения, можно дрелью просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею фланец к валу прихватить – будет идеально.
Теперь берем три подходящие по размерам гайки и две соответствующие шайбы. Накручиваем первую гайку на фланец до упора, пока не кончится резьба. Далее одеваем шайбу, затем точильный круг, затем снова шайбу и гайку. Все хорошо затягиваем и в конце прикручиваем контргайку.

Главное сделали, теперь наша задача закрепить двигатель так надежно как это возможно. Посмотрите, какие отверстия для крепежных элементов есть на эл. двигателе, здесь все индивидуально, исходя из этого, делайте подставку. Самое простое – скрутить подставку из небольших уголков, а уж затем закрепить наждак на верстаке.

Обратите внимание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины, на некоторых автоматических машинах устанавливают хорошие крепления, которые вполне можно использовать.

Еще один ответственный этап работ по изготовлению наждака – подключение эл. двигателя к электросети. Рассмотрим простейший вариант.

Берем мультиметр и проверяем проводки-выводы мотора.
Нам необходим вывод рабочей обмотки. Чтобы его обнаружить, нужно произвести замеры сопротивления, если прибор на одном из выводов покажет значение близкое к 12 Ом, значит это и есть рабочий вывод.
Подключаем рабочий вывод к электросети (220В).
Без пускового устройства наш наждак не запустится даже после того, как мы подключили его к сети, поэтому, чтобы наждак начал вращаться его нужно с силой крутануть рукой. Действуйте аккуратно, и ваша рука заменит пусковое устройство.

Существует еще варианты применения электродвигателя от стиральной машины, но принцип применения точно такой же. Его ставят на небольшие самодельные зернодробилки и измельчители травы, бытовые бетономешалки и даже на маленькие пилорамы. Описывать нюансы изготовления каждого электроприбора мы не будем, проведите аналогии самостоятельно.

Как использовать барабан?

Барабан из нержавеющей стали это великолепная прочная деталь, из которой много что можно изготовить. Какие самоделки можно изготовить своими руками на основе барабана стиральной машинки? В сети Интернет немало можно найти видео о том, как люди делают из барабана жаровни для барбекю, а также шашлычницы. Действительно, вещь великолепная, а сделать ее ничего не стоит.

Вытаскиваем барабан из корпуса стиральной машины вместе со шкивом и валом.
Ставим барабан прямо на колесо люком вверх, вот вам и импровизированная жаровня.
Можно болгаркой срезать переднюю часть бака (возле люка), чтобы расширить рабочую часть жаровни. Также в нее будет удобно класть дрова.

К сведению! Шашлычница из барабана получается великолепная, ведь барабан испещрён огромным количеством маленьких отверстий, через которые воздух равномерно поступает к углям раздувая их и обеспечивая необходимый жар.

Также в сети немало видео о том, как из барабана сделать небольшую коптильню. Очень интересный и практичный вариант использования барабана, который мы опробовали сами и с удовольствием поделимся опытом. Как делается коптильня?

Берем большущую железную кастрюлю. Главное чтобы барабан стиральной машины полностью в кастрюлю входил. Также можно взять железный бак от стиральной машины «Рига» или «Сибирь», барабан от стиральной машины LG, Аристон или Индезит в нее входит идеально.
Чтобы барабан не ложился на дно бака машинки или кастрюли, изготовим проволочную подставку в виде решетки с ножками. Она приподнимет бак внутри кастрюли и даст возможность поместить внизу тлеющее горючее.
Также из проволоки делаем круглую решетку, размерами чуть больше диаметра барабана стиральной машины. К решетке делаем 10-15 крючков, на которые мы повесим мясо, сало, рыбу, овощи или сыр, все, что требует горячего копчения.
Ставим бак или кастрюлю на ровную площадку на улице вдали от горючих предметов.
Кладем на дно бака или кастрюли несколько тлеющих угольков из костра, засыпаем угольки небольшим количеством ольховых или березовых щепочек и раздуваем все это, чтобы пошел дым.
Ставим проволочную подставку прямо на тлеющие щепки.
Устанавливаем барабан в кастрюлю на подставку люком вверх. Сверху на барабан кладем решетку, вовнутрь барабана подвешиваем на крюки продукты, которые требуется закоптить.
Закрываем бак или кастрюлю крышкой или листом металла, а сверху придавливаем чем-нибудь тяжелым. Ждем, пока продукты закоптятся, по ходу можно подсыпать щепки в бак, чтобы обеспечить нужное количество дыма, вот и все.

Еще умельцы делают из барабана стиральной машины пуфы и футуристичные абажуры для люстры. Пуф сделать несложно. Берем подушку, вырезаем из ДСП квадрат, соответствующий по размеру взятой подушке. Прибиваем мебельным степлером подушку к ДСП. Далее берем простейшую карточную петлю, прикручиваем с одной стороны к ДСП с подушкой, а с другой к верхней части стенки барабана. У нас получился пуф с откидывающейся крышкой, а внутри пуфа можно хранить мелкие вещи.

Оформить пуф можно раскрасив внешние стенки барабана красками. На фото и видео в сети Интернет представлено немало вариантов, как это сделать. Также можно не морочиться и обтянуть внешний каркас пуфа красивой тканью.

К сведению! Пуфы из барабана стиральной машины довольно крепкие и прослужат вам много лет.

Чтобы сделать футуристичный абажур в детскую комнату, необходимо сделать следующее:

из большого куска текстолита (или другого негорючего материала, не проводящего электричество) вырезаем круг по размеру люка барабана;
болгаркой отрезаем дно барабана;
вырезаем в кругу из текстолита отверстие для патрона и крюка;
вставляем патрон в круг из текстолита и подвешиваем его на крюк;
надежно крепим круг из текстолита к барабану на болты так, чтобы круг полностью прикрывал люк;
барабан с патроном висит под потолком, теперь вкручиваем лампочку (через заранее вырезанное дно барабана) и любуемся результатом работы.

Какие только самоделки не делают люди из барабана стиральной машины своими руками. Мы перечислили и описали лишь малую часть. Барабан приспосабливают как емкость для мытья грибов и плодов, выращенных в огороде. Очень удобно, закладываешь овощи в барабан, из шланга вливаешь воду через люк, а вода вместе с грязью через отверстия выливается наружу. На выходе овощи или грибы чистые.

Также барабан можно использовать как емкость для рассады или ограничитель роста кустарников и многолетних растений. С рассадой понятно, пояснять не будем, а вот об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые дачники любят сажать у себя на участке, имеют свойство разрастаться вширь (малина, жимолость, бересклет). Так вот, если насыпать в барабан от стиральной машины чернозем, а в него посадить, например куст малины, затем закопать барабан в землю, малина не может расползтись по участку.

Есть и другие варианты применения барабана стиральной машинки. Главное включить свою фантазию, не лениться что-нибудь делать своими руками, и возможно вы станете одним из авторов новой самоделки, созданной из барабана отслужившей стиральной машины.

Как применить дверцу люка?

Мы убедились, что из мотора и барабана стиральной машины можно многое сделать, но как применить остальные детали, например дверцу люка. Нет ничего проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная, к тому же она легко снимается. Ей можно найти самое разное применение.

Установить на техническое отверстие короба закрывающего стояковые трубы и водяные счетчики. Это очень удобно, поскольку через прозрачное окошко дверцы люка можно смотреть и переписывать показания счетчиков. Если нужно будет перекрыть воду, дверца люка быстро и удобно открывается и не мешает доступу к коммуникациям.
Некоторые разбирают люк, вытаскивают из рамы выпуклое стекло, которое можно использовать как миску для кормления домашних питомцев.
Некоторые устанавливают крышку люка на собачью конуру. В этом случае придется вмонтировать в будку не только крышку, но и замок от стиральной машины. Блокироваться он не будет, но удержать пса закрытым в будке вполне.
Один из активных форумчан предлагал установить крышку люка на окошко парилки бани. Правда предварительно придется вырезать круглое окошко как раз под размер крышки люка, зато оно будет легко закрываться и открываться. Не забудьте только закрасить стекло крышки люка краской, так, чисто на всякий случай.

Важно! Сложность установки крышки люка на будку или окошко парилки своими руками заключается в том, чтобы правильно вмонтировать замок, чтобы фиксирующий крючок плотно входил.

Ножки, хомуты, противовесы и другие полезные мелочи

В каких самоделках могут быть использованы ножки стиральной машины? Ножки стиралки хороши тем, что они очень прочные и их можно регулировать по высоте. Прикрутите их к тяжелому предмету мебели, например шкафу с одеждой и вы сможете сделать его выше или ниже. Если прикрутить ножки от стиралки к верстаку, то можно регулировать его по высоте, что позволит сделать работу более удобной.

Хомуты и проводку можно использовать в процессе починки электроприборов своими руками. Тем, кому не чужда работа с мультиметром и паяльником обязательно пригодится эта мелочевка. Противовесам также можно найти применение. В старых стиральных машинах противовесы делали в основном из чугуна их можно сдать в утиль, но можно и в хозяйстве использовать. Например, для того, чтобы придавливать емкость с капустой во время засолки, кстати, для этих целей подойдет и бетонный противовес, он достаточно мал и достаточно тяжел.

Подводя итог, отметим, оказывается некоторые детали «отжившей» стиральной машины можно применить для создания нужных в хозяйстве вещей. Это касается не только мотора, но и барабана, люка, проводки, хомутов, противовесов, да и самого корпуса. Если у вас есть время и желание подарить частям старой стиральной машины вторую жизнь, сделайте это, потраченные силы вам окупятся.

Что можно сделать с мотором от стиральной. Что можно сделать из двигателя от стиральной машины

В некоторых ситуациях дешевле приобрести новое изделие, чем восстанавливать вышедшую из строя бытовую технику. Однако расчётливый человек получит дополнительные выгоды, используя по назначению функциональные компоненты. В этой публикации представлены самоделки из двигателя от стиральной машины.. А видеофрагменты помогут более точно воспроизвести самоделки мастеров и получить полезные изделия быстро и без лишних затрат.

Читайте в статье:

Для чего пригоден двигатель от старой стиральной машины

Для начала необходимо уточнить реальные возможности имеющегося силового агрегата. В бытовой технике Советского периода устанавливали достаточно надёжные электродвигатели асинхронного типа (180−220 Вт). Их подключали к двухфазным сетям переменного тока. Ранее конструкции создавали в разборном исполнении. Поэтому при поломке ремонт не вызывает чрезмерных затруднений. Единственным исключением является повреждение обмоток. Современные модели отличаются увеличенной мощностью (до 340 Вт).

С конца 90-х годов прошлого века такие простейшие двигатели не используют. Вместо асинхронных, чаще применяют коллекторные агрегаты. Они компактнее, меньше весят. В соответствующих модификациях предусмотрены возможности:

подключения питания от постоянного тока;
плавной регулировки оборотов.

Для подачи тока на роторную часть применяют графитовые стержни с пружинными толкателями. Эти деталинеобходимо периодически заменять. Мощность электродвигателей коллекторного типа составляет от 340 до 780 Вт при скорости вращения рабочего вала в диапазоне 11400−15200 об/мин.

На фото изображён силовой агрегат, который впервые применили инженеры известного южнокорейского бренда LG. Его часто называют инверторным, так как предполагается возможность плавной регулировки частоты оборотов (до 2 тыс. за мин) с применением внешнего управляющего устройства. Мощность таких агрегатов превышает 500 Вт, что позволяет подключать его непосредственно к валу барабана без специального ременного привода. Следующие параметры и особенности мотора от стиральной машины-автомата определяют, где можно использовать данный силовой агрегат:

мощность;
скорость вращения рабочего вала;
размеры;
схема питания и управления.

К сведению! Более внимательные люди обращают внимание на ремонтопригодность, надёжность, устойчивость к внешним воздействиям. Они изучают мнение специалистов на специализированных форумах, официальные гарантии производителей.

Что можно сделать из старой стиральной машины: примеры работ с комментариями

Приведённые ниже сведения помогут реализовать разные проекты на основе соответствующего силового агрегата. Здесь представлены действующие самоделки из мотора от стиральной машины, которые хорошо проявили себя в ходе практических испытаний. К некоторым проектам приложены пошаговые инструкции с детальными пояснениями процесса сборки.

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Иллюстрация	Описание действия
	Прежде всего, определим, какие сменные насадки будут применяться на практике. Существенное значение имеют особенности процессов обработки: длительность циклов, твёрдость материала заготовок и др.
	В данном варианте автор использует шлифовальные диски диаметром 200 мм с клейким слоем на нерабочей стороне. Он подобрал примерно соответствующую по размерам насадку от «болгарки» (175 мм) с резьбовым соединением в центральной части.
	Для реализации планов найден старый двигатель стиральной машины, который вращает якорь со скоростью до 1500 об/мин. На фото стрелкой отмечено пусковое реле, закреплённое на корпусе. Питание – от сети переменного тока 220 V.
	На токарном станке создана специальная насадка. Она прикреплена к валу 14 мм с помощью винта. К торцу детали приварен шток с резьбой, которая соответствует соединительному узлу переходника.
	В ходе практических испытаний стало ясно, что исходное вращение не соответствует направлению резьбы. Это значит, что при выполнении рабочих операций насадка будет откручиваться. Автор не применял специальную электрическую схему, а поменял местами крышки корпуса вместе с подшипником.
	Для надёжного закрепления силового агрегата создана из стальных уголков специальная станина. Сварные соединения зачищены. На завершающей стадии изделие покрыто последовательно грунтовкой по металлу и краской.
	С применением винтов к станине подсоединяется столик (1), оснащённый поворачивающейся рамой. В центре установлен опорный стержень (2) с регулировкой по высоте. С его помощью устанавливают точный угол, необходимый для работы с заготовками.
	Сборка подтвердила точность расчёта и отдельных деталей. Чтобы исключить ошибки, надо заранее подготовить комплект чертежей. Необязательно соблюдение инженерных ГОСТов. Однако надо внимательно разобраться в особенностях каждого компонента конструкции, отметить габариты и посадочные размеры.
	Практическое испытание показывает хорошую функциональность нового станка. Мощности вполне достаточно для обработки дюралевой заготовки. Дополнительный плюс – тихая работа двигателя стиральной машины.
	Для сбора и удаления отходов сделана специальная коробка с отводным патрубком для подключения пылесоса. Её устанавливают в нижней части станины под рабочей зоной.

К сведению! По этому алгоритму несложно создать качественный точильный станок из стиральной машины. Для повышения безопасности надо использовать во время обработки индивидуальные защитные средства. Также пригодится прозрачный щиток из полимера, закрывающий рабочую зону.

Токарный станок по дереву

Точило своими руками из стиральной машины создать неслишком трудно. Однако следующий пример демонстрирует относительную простоту изготовления более сложного оборудования.

Так как применён асинхронный двигатель от стиральной машины «Вятка», в цепи питания установлен конденсатор. Якорь этого силового агрегата вращается со скоростью 400/3000 оборотов за минуту. Чтобы установить ось параллельно частям рамы, подобраны шайбы соответствующей толщины.

Газонокосилка

На снимке отмечены важные нюансы:

Эти штанги (1) должны обладать достаточной прочностью, так как передвижение оборудования по участку выполняется вручную.
Выключатель двигателя от стиральной машины для удобства пользователя установлен около рукоятки. Для соединения используют провод (2) с качественной изоляцией. Обеспечивают хорошую герметичность электрических компонентов, чтобы не создавать аварийные ситуации в условиях повышенной влажности.
Ременной привод (3) уменьшает уровень вибраций. Изменив размеры шкивов, подбирают оптимальную скорость вращения ножей.
Такие узлы (4) используют для регулировки просвета, высоты стрижки газона.
Крупные колёса (5) пригодятся для преодоления препятствий на земельном участке.

Корморезка

Как превратить двигатель от старой стиральной машины в генератор

Однако для получения такого результата необходима специальная подготовка. На торце ротора делают углубление. В нём закрепляют постоянные магниты. Модернизированную деталь устанавливают на место. Чтобы накапливать полученную энергию, используют выпрямитель и аккумулятор. Эти блоки подключают через контроллер для оптимизации процесса зарядки.
