Какие щетки для электродвигателей стиральных машин более востребованы?
1 Внутреннее строение и принцип работы двигателя стиральной машины
Перед тем как приступить к замене щеток, следует разобраться в причине их поломки или износа. Ведь проблема может скрываться не только в физическом старении, но и в несбалансированности мотора и неправильной эксплуатации машины.
Примерно 85% современных стиральных машин укомплектовывается коллекторным двигателем. С начала 90-х годов он постепенно, но уверенно вытеснил с рынка конденсаторные асинхронные моторы, работающие от одной фазы. Главные преимущества коллекторных двигателей — большая мощность, компактность и простота управления. Внешние признаки моторов разных производителей могут немного отличаться, но принцип работы у всех них остается общим.

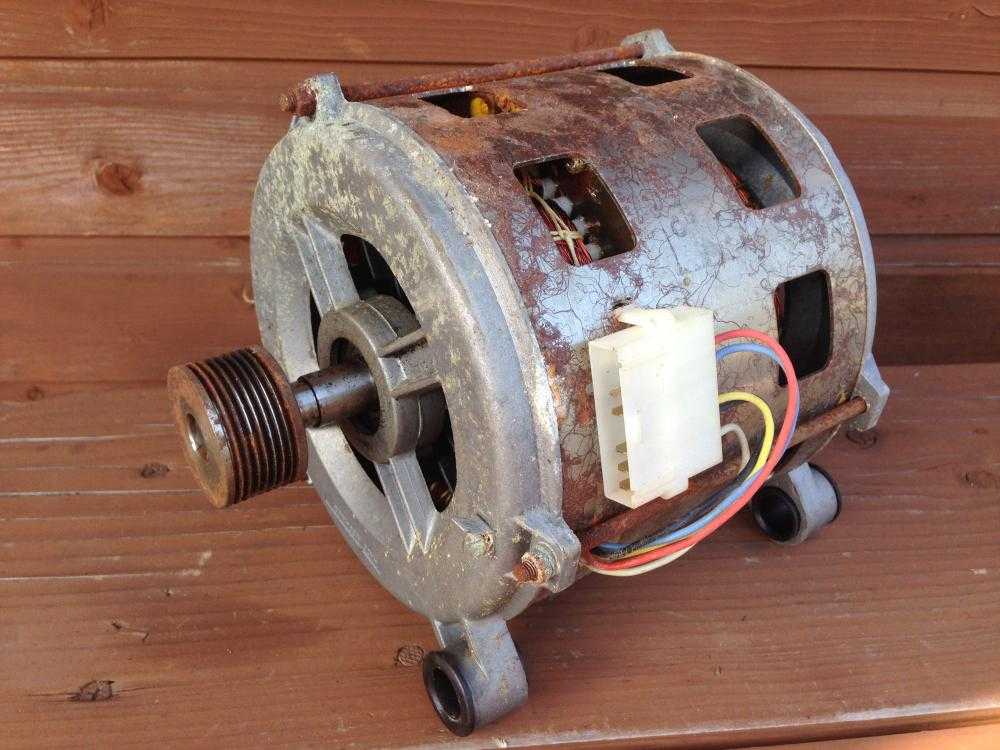

Коллекторный двигатель стиральной машины
Рекомендуем ознакомиться
- Как почистить лоток стиральной машины?
- Стиральная машина индезит не отжимает
- Ремонт помпы стиральной машины и коды ошибок
Двигатель современной стиральной машины — это сложное электрическое устройство, которое выдерживает довольно сильные нагрузки.
Он состоит из нескольких основных узлов:
- Статор — неподвижная часть прибора. Являет собой набор пластин из электротехнической стали, между которыми укладываются обмотки медной проволоки. После подачи напряжения на обмотки статора возникает электромагнитное поле, которое при воздействии с аналогичным полем ротора приводит его в движение.
- Ротор, или, как его еще называют, якорь, — движущийся элемент мотора. Состоит из трех основных частей: сердечника, обмотки и коллектора, установленных на общую ось. Ток подается на коллектор при помощи пары подпружиненных графитовых пластинок — щеток двигателя.
- Тахогенератор — специальное устройство, предназначенное для того, чтобы контролировать скорость вращения ротора. Тахогенератор считывает показатели оборотов ротора и передает их на обработку к электронной схеме. Учитывая полученные данные, электроника подает сигнал об ускорении или замедлении двигателя.
Всем частям двигателя помогают плавно вращаться металлические подшипники — они сводят к минимуму силу трения и делают работу мотора плавной.
Поскольку подача тока на коллектор двигателя осуществляется посредством механического контакта с графитовыми щетками, в точке их соприкосновения возникает сильное трение и нагрев, которые являются основными причинами выхода двигателя из строя. Для того чтобы избежать аварийной остановки прибора, следует периодически осматривать щетки на предмет изнашивания, а при потребности — своевременно производить их замену.
2 Какие признаки указывают на необходимость ремонта?
Если ваша стиральная машина неожиданно вышла из строя, то причина может скрываться именно в поломке двигателя. Современные производители с целью удешевления продукции выпускают моторы в виде сборных агрегатов, которые практически невозможно отремонтировать самостоятельно. Единственное, что можно сделать своими руками, — заменить щетки, которые считаются расходным материалом.
Поломка двигателя машинки
Визуально определить, пришло ли время заменить щетки, можно по нескольким явным признакам:
- при вращении барабана возникает посторонний шум, легкий скрежет или скрип;
- наблюдается потеря мощности электродвигателя — это особенно заметно при отжиме — мотор начинает «задыхаться», звук его работы отличается от нормального;
- во время стирки ощущается неприятный запах гари, жженого пластика;
- при переходе в режим отжима стиральная машина останавливается и высвечивается на табло код ошибки.
Если хотя бы один из перечисленных выше признаков стал наблюдаться в последнее время, это может означать, что необходима замена щеток электродвигателя.
3 Как правильно подобрать щетки?
Перед тем как приступить к замене щеток электродвигателя, следует определить, какие именно комплектующие подойдут для вашей модели. Рекомендуется использовать исключительно оригинальные запчасти, так как универсальные варианты могут работать неправильно либо привести к окончательной поломке мотора.
Замена щеток электродвигателя
Двигатели современных стиральных машин автоматического типа укомплектовываются щетками трех типов:
- щетки в неразборном пластиковом корпусе;
- подпружиненные щетки, которые состоят из графитового стержня, металлической пружины и медной проволоки с клеммой на обратном конце;
- простые щетки, имеющие вид графитового стержня, из одного из концов которого выходит медный контакт.
Вне зависимости от типа щеток их рабочая часть срезана под углом для лучшего контакта с коллектором. Лучше всего выбирать их, зная модель стиральной машины либо предварительно сняв их с двигателя. Меняют одновременно обе щетки, так как в противном случае нагрузка на ротор будет неравномерной.
4 Замена щеток
Самостоятельно заменить щетки для стиральной машины довольно просто. Для начала нужно максимально удобно добраться до двигателя — в некоторых моделях с этой целью придется разобрать часть корпуса, но в большинстве случаев можно ограничиться снятием задней панели. После этого снимают приводной ремень и откручивают крепежные болты, отделяя тем самым мотор от барабана.
Чтобы вся работа не прошла впустую, следует удостовериться в том, что поломка двигателя связана именно с неисправными щетками. Для этого пригодится обычный тестер, применяемый в электронике.
С его помощью замеряется сопротивление контактов коллектора на корпус и на короткое замыкание. Если подозрение пало на обрыв медной обмотки, то такую поломку легче всего обнаружить омметром. Прибор подключают к ламелям коллектора, которые находятся по соседству друг с другом, после чего вручную вращают ротор, замеряя при этом сопротивление на ламелях. Если оно заметно возрастает, то весьма вероятен разрыв обмотки.
Если никаких признаков поломки не обнаружилось, можно приступать к замене щеток. Длина отработанных стержней допускается порядка 7 мм, но если вы извлекли старые щетки и увидели, что их длина составляет 1-1,5 см, их все равно придется заменить новыми. Скорость износа контактов со временем изменяется неравномерно, и если первые сантиметры щеток стачиваются годами, то последние могут износиться буквально за несколько недель. Причина этому — перегрев точек соприкосновения с коллектором, в результате чего графит не просто стачивается в мелкий порошок, а откалывается целыми кусками.
Изношенные щетки
Во время извлечения щеток обязательно запомните или зарисуйте схематически их расположение относительно коллектора, направление косого среза их рабочей плоскости. В последующем эта информация пригодится для правильного монтажа новых контактов. Если в стиральной машине применяются щетки в пластиковом корпусе, то этот шаг можно пропустить — такие запчасти конструктивно невозможно установить неправильно.
Щетки извлекаются из гнезда, их контакт осторожно отсоединяют. Медные пластинки коллектора, с которыми непосредственно будут контактировать щетки, слегка зачищают мелкой наждачной бумагой, удаляя после этого всю пыль пылесосом. На освободившееся место устанавливают новые щетки для двигателя стиральной машины, при необходимости их также можно подчистить наждаком.
Последний шаг — обратная сборка стиральной машины. Двигатель устанавливают на свое место, но пока еще не подсоединяют приводной ремень. Стиральная машина подключается к сети и переводится в режим отжима.
Первые несколько минут щетки могут сильно искрить, но это нормально — за это время все неровности на их поверхности притираются. После того как искрение прекратилось, машину отключают и заканчивают сборку.
Замена щеток для двигателя стиральной машины должна происходить регулярно, иначе могут возникнуть проблемы с эксплуатацией техники.
В самостоятельном проведении такого мелкого ремонта нет ничего сложного, его можно произвести самостоятельно, предварительно изучив инструкцию к стиральной машине и соблюдая осторожность.
Устройство электродвигателя стиральной машины не настолько сложное, как может показаться на первый взгляд, правильный и своевременный уход за этим агрегатом обеспечит стабильную и долговечную работу домашней техники.
Разработка электронного блока управления стиральной машины «Иволга» / Хабр
Стиральная машина «Иволга» СМП-3Э.
1 производства ПО «Баррикады»
Рис.1. Внешний вид стиральной машины
За все время эксплуатации (порядка 30 лет) стиральная машина показала себя с хорошей стороны. Слабым местом являются насос, датчик уровня воды и электронный блок управления. В родном блоке управления вышла из строя микросхема логики. Заменил микросхему, но вскоре вылетела К556РТ1. Пришлось менять всю плату электроники на новую. В этой плате тоже после нескольких лет вылетела РТшка. Мысль разработки своей платы витала долго в голове, но как-то находились более приоритетные задачи. Хотелось что-то простое, с минимальной номенклатурой и свое. И тем не менее, этот день настал.
Подробности ниже.
Конечно, можно было купить другую современную стиральную машину и не усложнять себе жизнь, но мне было интересно сделать свой модуль. Ну а раз делать свой блок управления, то непременно надо привнести что-то более интересное, чем копия оригинального блока по функциям.
Из оригинальных функций стиральной машины были оставлены только режимы: «стирка», «полоскание», «отжим». Настройка типа ткани, уровня воды и режимов стирки были исключены, так как ими практически никогда не пользуешься. Настройки заданы по умолчанию для среднего уровня воды, обычной ткани и обычной стирки.
Как я уже писал ранее, проблемы возникали с датчиком уровня воды. Конструктивно он выполнен в виде пенопластовых тороидальных поплавков с магнитами, скользящих по вертикальному стержню, в котором располагаются герконы. Загрязнение элементов датчика нарушало его правильную работу, и оригинальная электроника не включала циклы стирки или полоскания. Также не было возможности оценить правильную работу датчика уровня воды.
В описываемом блоке управления датчик уровня используется в основном для наглядности. Если произошло «залипание» поплавков внутри датчика, то уровень будет моргать на дисплее.
Все циклограммы работы стиральной машины были в точности повторены.
В конструкцию был добавлен OLED-дисплей, на котором отображаются основные параметры. Также были добавлены термодатчики на двигатель активатора/центрифуги, на насос и на радиатор симисторов. Тем самым можно контролировать текущую температуру этих элементов и, в случае перегрева, отключить силовую часть.
На панели управления имелось окошко с логотипом «Иволга». Было решено вмонтировать в это окошко дисплей. Стекло с линзой было использовано от корпуса медицинского термометра очень удачно подходящего по размерам.
Рис.
3. Окошко для OLED-дисплея
Рис.4. Установка датчиков температуры
Рис.5. Внешний вид модифицированной панели управления
Также добавлен Wi-Fi модуль ESP-12e При включении электроники происходит подключение к домашней точке доступа и запрос текущего времени с NTP-сервера. Запускается web-сервер. Управлять режимами работы стиральной машины и видеть текущее состояние и режимы также можно через Интернет с web-странички машинки.
Рис.6. Принципиальная схема блока управления
Мозгом является PIC-контроллер. Силовая часть гальванически развязана посредством оптронов. Применен импульсный источник питания. На Wi-Fi модуле ESP-12E запущен web-сервер, который динамически формирует страничку в соответствии с режимом работы стиральной машины. Для сокращения количества портов использую аналоговые входы.
Рис.7. Плата блока управления (Вид со стороны установки элементов)
Рис.
8. Плата блока управления (Вид со стороны монтажа)
Рис.9. Крепление платы блока управления
Программное обеспечение
При включении питания на дисплее отображается логотип «Иволга», подключение к точке доступа и запрос текущего времени с NTP-сервера. При нажатии на кнопку выбора режима работы включается соответствующий светодиод на панели (как и на оригинальной электронике) и на дисплее отображается название режима. Также на дисплей выводятся оставшееся время стирки/полоскания/отжима, температура двигателя, насоса, электроники. В случае нештатной ситуации на экран выводится сообщение о перегреве или о превышении допустимой вибрации центрифуги.
Со смартфона или компьютера через web-интерфейс также можно включить нужный режим стиральной машины или осуществлять прямое управление двигателем и насосом для поиска неисправностей.
Видео демонстрации работы контроллера:
