Тахогенератор
Тахогенера́тор (от др.-греч. τάχος — быстрота, скорость и генератор) — измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в пропорциональный электрический сигнал.
Величина сигнала (ЭДС) прямо пропорциональна частоте вращения.
Сгенерированный сигнал подаётся для непосредственного отображения на специально проградуированный вольтметр (тахометр) либо на вход автоматических устройств, отслеживающих частоту вращения.
Содержание
|
Принцип действия
Действие тахогенератора основано на пропорциональности угловой частоты вращения ротора генератора его ЭДС при постоянном значении потока возбуждения.

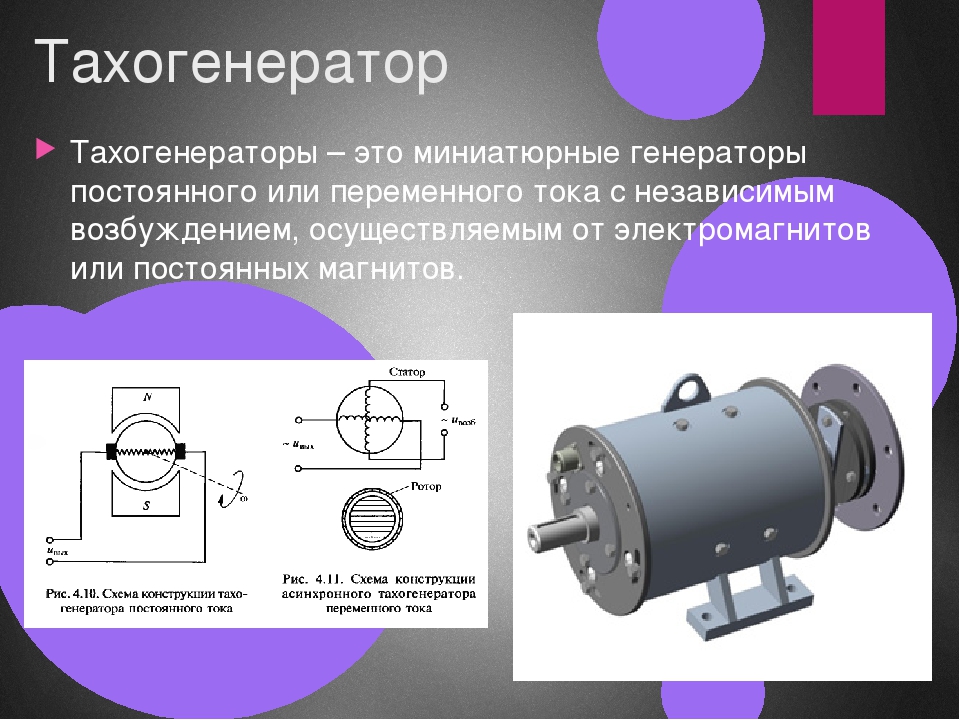

Различают тахогенераторы переменного тока (синхронные и асинхронные) и постоянного тока.
- Тахогенераторы постоянного тока — небольшие коллекторные машины, поток возбуждения в которых создаётся постоянным магнитом или независимой обмоткой.
- Тахогенераторы синхронного типа представляют собой небольшие синхронные машины с постоянным магнитом в качестве ротора.
- Асинхронные тахогенераторы (получили наибольшее распространение) по конструкции подобны асинхронным электродвигателям с полым короткозамкнутым ротором. На статоре такого тахогенератора расположены под углом 90° две обмотки, одна из которых (обмотка возбуждения) питается переменным током постоянной частоты и постоянного напряжения, а вторая является выходной, и к ней может быть подсоединён измерительный прибор (вольтметр, отградуированный, например, в об/мин).
Достоинства
- Пара тахогенератор — тахометр не требует дополнительных источников питания, проста и достаточно надёжна в работе.
Недостатки
- Тахогенераторы не могут измерять очень медленное вращение — получающийся сигнал чересчур мал.
- Тахогенератор создаёт дополнительную нагрузку на вращающийся вал и содержит трущиеся детали, требующие регулярного ухода. (С развитием электроники тахогенераторы заменяются на схемы с оптронами открытого типа, реагирующими на отражение света от меток на вале или на прерывания луча света крыльчаткой, размещённой на валу — датчики угла поворота (энкодеры)).
См. также
- Стробоскоп
Литература
- Арменский Е. В., Фалк Г. Б. Электрические микромашины: Учебное пособие для студ. электротехнических специальностей вузов. — 3-е, перераб и доп. — М.: Высшая школа, 1985. — 231 с. — 22 000 экз.
Ссылки
- Статья «Тахогенератор» в БСЭ
| Это заготовка статьи о технике. Вы можете помочь проекту, исправив и дополнив её. Это примечание по возможности следует заменить более точным.  |
что это такое и зачем он нужен
Если говорить о том, что такое тахогенератор – это устройства, которые внесли существенную лепту в человеческий прогресс.
В последнее время развитие человечества плотно связывают с освоением энергоисточников, действенностью задействования их. Кроме того, экспертами справедливо подмечено, что уровень развития каждого государства непосредственно зависит от того объема энергии, которая производится.
Автоматизация выдвинула иные, более прогрессивные требования к обратным связям различных механизмов, оборудования. Появление тахогенераторов внесло свою лепту в развитие энергоснабженческих систем.
Поэтому купить тахогенераторы https://energo1.com/catalog/takhogeneratory/ потребуется, если необходимо:
- измерять частотность вращения;
- вырабатывать сигналы управления разных типов;
- решать вопросы дифференцирования, интегрирования для обратной связи по скорости, так далее.
Получаемая возможность реализации всего вышеозначенного функционала вызывает огромный спрос на применение разных видов таких электрических машин в системах автомат-управления, регулировки, прочих.
Узнаем все о таком оборудовании, как работает тахогенератор, так далее.
Что такое тахогенератор
Это маломощные электрогенераторы, имеющие мощность от 10 до 50 Вт. Предназначение их основано на преобразовании вращательной частотности (перемещение механического плана вращением вала) в электрические сигналы (напряжения) в автомат-системах. Так, на тепловозах, имеющих электрическую передачу, оборудование применяется для регулировки мощности в автоматическом режиме.
Устройство являет собой часть электродвигателя, присоединяемого либо монтируемого к валу. Исходящий сигнал агрегата подается либо на специальный прибор автомат-регулирования (управления частотностью вращения вала электродвигателя), либо прибор визуального отображения. Таким образом, можно ответить на вопрос – на чем основан принцип работы тахогенератора.
Виды тахогенераторов
Такие электромашины существуют: переменного тока (они, в свою очередь, подразделяются на синхронные и асинхронные), а также – тока постоянного.

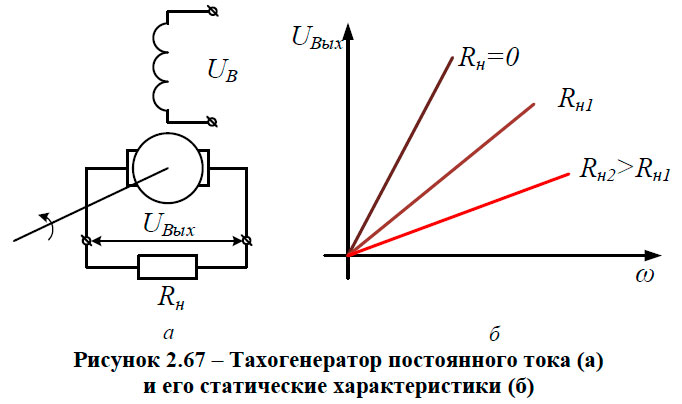

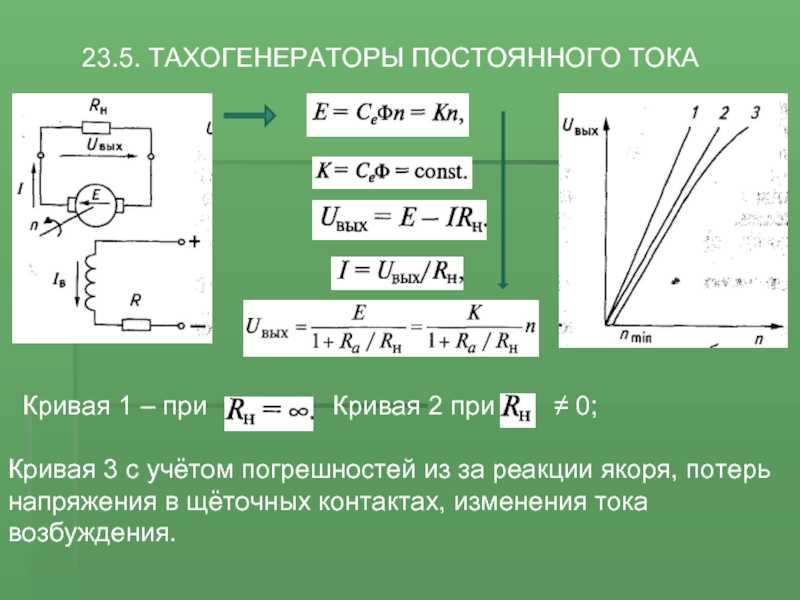

Тахогенератор постоянного тока
Это маломощные устройства, отличающиеся возбуждением либо от постоянных магнитов, либо электромагнитными независимыми. У таких агрегатов небольшой вес и размеры, при большей выходной мощности нет фазовой погрешности. Задействование их подразумевает эксплуатацию без источника питания для цепи возбуждения.
Асинхронный тахогенератор переменного тока
В схемах автоматики такой тип оборудования имеет функционал, аналогичный устройствам постоянного тока. Асинхронные электромашины также подразделяются на:
- точные – предназначение – функционирование в интегрирующих/дифференциальных схемах;
- имеющие меньшую точность, предназначенные для отслеживания скорости в кругах обратной связи.
Асинхронные электрические микромашины называют бесконтактными (в отличие от оборудования постоянного тока, к тому же – менее надежного). То есть, у первых отсутствуют контакты скольжения.
Конструкционно асинхронная электромеханика не отличается от аналогичных двигателей-исполнителей, имеющих полый немагнитный ротор.
На статоре у них также располагаются 2 обмотки, сдвинутые на 90 градусов: одна обмотка ОЗ подключается к кругу – это возбуждающая обмотка, со второй (ОГ), имеющей название генераторная (она же исходная), снимается исходящее из измерительного генератора напряжение.
Характеристика такого вида оборудования видоизменяется при наличии непостоянного остаточного магнетизма, изменении насыщения, а также – характера, величины нагрузки, тому подобного. Нестабильность выходной характеристики – частая причина дополнительных погрешностей, вызванных независимыми факторами:
- остаточного магнетизма;
- температурными;
- нагрузочными;
- так далее.
Рассматриваемый тип тахогенератора обладает рядом положительных характеристик:
- небольшая инерционность;
- бесконтактность.
Также такое оборудование отличается высокой надежностью.
А методы борьбы с погрешностями асинхронных электромашин разнообразны. Как правило, большинство сводится к стабилизации частоты, нагрузок, входного напряжения, прочее.
Синхронный тахогенератор переменного тока
Это безколлекторное оборудование, изготовляемое однофазным. Имеет звездообразный ротор, состоящий из постоянных магнитов. Функционирует такой тип устройства с переменной частотностью, поэтому его задействование в простых схемах затруднительно. Применяется такое устройство для приводов механизмов, что имеют малую вращательную скорость.
Зачем нужен тахогенератор
Разберемся, где применяются тахогенераторы. Задействуются они в качестве измеряющих и контролирующих скорость датчиков. Это достаточно информативная электромашина.
Сферами ее применения являются:
- осциллографирование изменения вращательной скорости валов;
- обратная связь в системах слежения.
Также задействуется оборудование непосредственно для замеров скорости вращения механизмов, машин.
Резюме
Каким бы ни был тип тахогенератора, каждый из них имеет свои плюсы и недостатки. Поэтому, выбирая оборудование, исходят из определенных условий его функционирования, а также требований со стороны предназначаемого для него автомат-устройства.
Для чего нужен тахогенератор? Мы выяснили, что агрегаты нашли применение в автомат-устройствах, а также – в системах управления в виде безынерционного элемента. Для систем, где величина выхода является углом поворота, такое оборудование выступает «в роли» абсолютного дифференциатора. В электроцепи, к которой оно присоединяется, инерция принимается как дополнительное апериодическое звено.
Что такое тахогенератор и когда он используется?
Вы здесь: Главная / Часто задаваемые вопросы + основы / Что такое тахогенератор и когда он используется?
Даниэль Коллинз Оставить комментарий
Существует несколько способов измерения положения оси вращения, и некоторые устройства измерения положения, такие как инкрементальные и абсолютные энкодеры, также могут определять скорость оси с помощью оценивая комбинацию расстояния, времени и импульсов. Но для приложений, требующих только измерения скорости без информации о местоположении, тахогенератор может быть лучшим решением.
Напомним, что генератор – это устройство, вырабатывающее электрическую энергию из механической энергии, при этом напряжение генерируемой мощности прямо пропорционально скорости вращения вала устройства.
Тахогенераторы представляют собой устройства для измерения реальной скорости, которые основаны на основном принципе генератора для определения скорости вращающейся части на основе напряжения. Тахогенератор прикрепляется к объекту, скорость которого измеряется, например, к валу вентилятора или двигателя, и оценивает напряжение мощности, вырабатываемой генератором, для определения скорости вращения объекта. Тахогенераторы спроектированы так, чтобы зависимость между напряжением и скоростью была чрезвычайно точной и линейной в заданном диапазоне.
V O = выходное напряжение (V)
K T = постоянная тахогенератора (V-S/RAD)
ω S = угловая скорость (RAD/S)
9002 a = Flux = Flux = Flux = Flux = Flux = Flux = Flux = Flux.
полюс (Weber)P = количество полюсов
Z = количество проводников в обмотках якоря
a = количество параллельных дорожек в обмотках якоря
Большинство используемых сегодня тахогенераторов представляют собой щеточные генераторы постоянного тока со статором на постоянных магнитах и обмоткой. , вращающийся якорь. Один конец якоря прикреплен к объекту, скорость которого измеряется, и якорь вращается в магнитном поле статора. При вращении измеряемого объекта вращение якоря тахогенератора индуцирует напряжение, причем амплитуда напряжения пропорциональна скорости вращения. Коммутатор преобразует переменный ток, генерируемый вращением, в постоянный ток, который можно интерпретировать с помощью схемы вольтметра и преобразовать в скорость. При изменении направления вращения изменяется полярность напряжения, поэтому тахогенераторы постоянного тока могут определять как скорость, так и направление вращения.
Тахогенератор постоянного тока использует якорь, прикрепленный к измеряемому объекту.
Якорь вращается в стационарном магнитном поле, а индуцированное напряжение пропорционально скорости вращения вала. Изображение предоставлено: Circuit Globe
В тахогенераторе переменного тока отказались от щеток и вместо этого используются стационарный статор с обмоткой и ротор с постоянными магнитами. В этом случае вращающееся магнитное поле ротора индуцирует напряжения в трехфазных обмотках статора. Амплитуда и частота индуцированного напряжения пропорциональны скорости вращения. Выход переменного тока выпрямляется до напряжения постоянного тока, амплитуда которого пропорциональна скорости вращения, а выпрямленный выходной сигнал проходит через сглаживающий фильтр для уменьшения пульсаций напряжения. Поскольку переменный ток дважды меняет полярность за электрический цикл, тахогенератор переменного тока не может определить направление вращения вала. Но поскольку им не требуются механические щетки, версии переменного тока обычно имеют более длительный срок службы и более низкие требования к техническому обслуживанию, чем тахогенераторы постоянного тока.
В приложениях управления движением тахогенераторы обычно используются с двигателями постоянного тока и приводами для управления скоростью двигателя.
Изображение предоставлено Transdrive Engineering ServicesТахометр в вашем автомобиле по сути является тахогенератором с аналоговым циферблатом или цифровым дисплеем.
Рубрики: Кодировщики, Часто задаваемые вопросы + основы, Рекомендуемые
Различные типы тахогенераторов, которые мы предлагаем
Различные типы тахогенераторов, которые мы предлагаем
Что такое тахогенератор?
Тахогенератор или тахометр-генератор — это электромеханическое устройство, используемое для точного измерения скорости двигателей и моторов. Фактически, тахогенератор может измерять скорость и направление всех видов вращающихся устройств после подключения и будет выдавать напряжение, пропорциональное вращению вокруг собственного вала. Другими словами, тахогенератор может преобразовывать механическую энергию в электрическую.
Тахогенератор обычно используется для работы с напряжениями от 0 до 10 вольт и относится к прецизионным приборам. Мы поставляем тахогенераторы со сплошным валом, глухим валом и полым валом.
Применение тахогенератора
Тахогенератор можно найти в различных станках и другом оборудовании, где важно измерение скорости и направления. К ним относятся электродвигатели, конвейерные ленты, двигатели, вентиляторы и смесители. Потребительские товары, в которых вы ожидаете найти тахогенератор, будут в стиральной машине или кухонном комбайне. Тахогенератор также используется в цепях регулирования напряжения и ограничения тока для защиты оборудования от перегрева или для защиты других компонентов внутри электромеханического устройства.

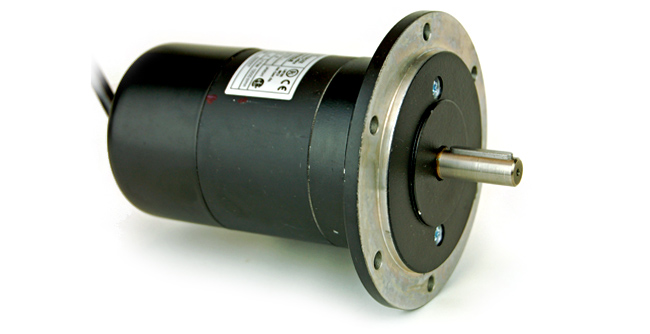

Тахогенератор со сплошным валом
Тахогенераторы со сплошным валом соединены с валом, который, в свою очередь, соединен с внешним вращательным устройством. Это вращение внешнего устройства, которое вращает вал тахогенератора и, таким образом, генерирует очень специфический диапазон напряжений в соответствии со скоростью и направлением вала.
Тахогенераторы могут указывать направление вращения за счет того, что если вал тахогенератора перевернуть, изменится полярность выходного напряжения. Тахогенератор со сплошным валом лучше всего подходит для приложений с высокой нагрузкой.
Полый вал
Тахогенераторы с полым валом внутренне отличаются от тахогенераторов со сплошным валом тем, что они имеют четыре магнитных полюса, а не два. Такая конструкция позволяет тахогенератору работать с более низкими нагрузками по напряжению. Примером использования тахогенератора с полым валом постоянного тока является определение скорости лифта. Тахогенератор постоянного тока установлен в грузоподъемном оборудовании на тяговом шкиве, приводящем в движение тросы. Это позволяет точно контролировать скорость троса, чтобы убедиться, что лифт останавливается на нужном этаже и делает это плавно.
Свяжитесь с нашим отделом продаж для получения дополнительной информации о типах и марках тахогенераторов, которые мы храним.
