Циркулярка своими руками из двигателя стиральной машины: как собрать циркулярную пилу

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

Содержание

Какой мотор выбрать?
Инструкция по сборке
Как подключить мотор?
Подвижные части
Станина и рама
Как работает устройство?

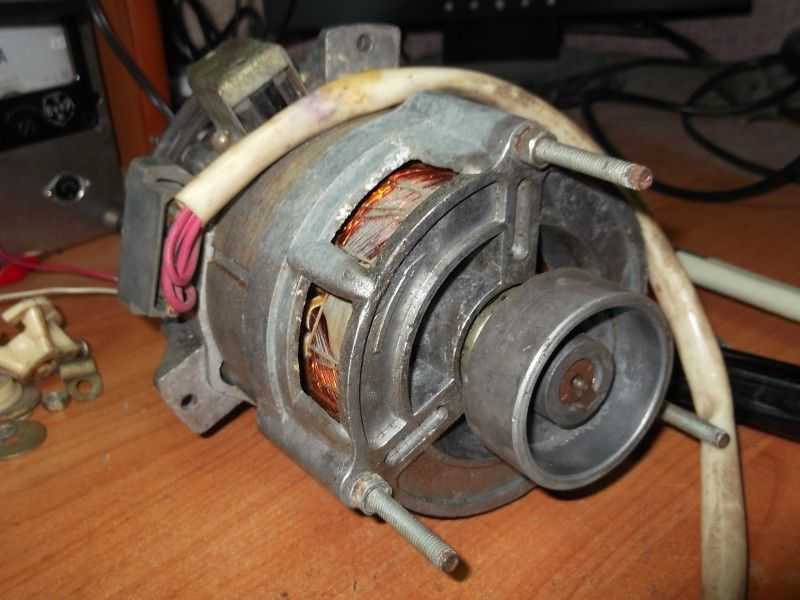

Какой мотор выбрать?

Первый критерий выбора мотора для циркулярной пилы – мощность.

Рекомендуется выбирать среди двигателей, оснащенных клиновидным ремнем.

Это упростит процесс передачи оборотов на диск пилы.

Для запуска диска в 350 мм потребуется 1 кВт энергии. Если использовать диск на 170 мм, то необходимо примерно 500 Вт. Поэтому для постройки циркулярки используют двигатель старой стиральной машины.

В циркулярке важно уметь контролировать количество оборотов мотора, иначе пила будет попросту разрывать материал. В стиральных машинах за управление количеством оборотов отвечает таходатчик, который контролирует модуль управления. Однако к циркулярке устройство не подключается, поэтому придется использовать регулятор напряжения.

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Схема устройства циркулярной пилы

Подключение мотора – главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.

После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода.
Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

Один из проводов катушки соединяем с одним из проводов якоря.
Другой подключаем к сети.
Второй провод якоря подсоединяем к диммеру.
Другой выход диммера подключаем к сети.
Пробуем запустить двигатель.

Важно! При пробном запуске обязательно придерживайтесь правил техники безопасности. Ни в коем случае не пробуйте прикасаться руками к вращающимся элементам аппарата.

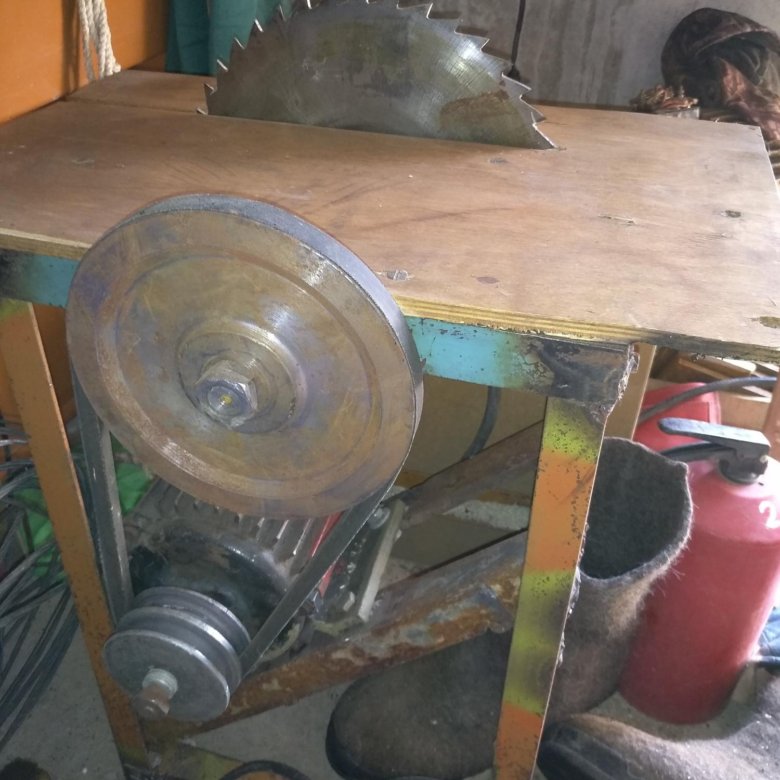

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

Вал двигателя.
Вал пилы.
Ремень привода.

Шкиф мотора от стиралки.
Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
Далее соедините четырьмя уголками одинаковой длины.
В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.

Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Важно: Если нет сварки, то крепить элементы можно при помощи болтов, однако такая рама будет менее надежной, поскольку в процессе эксплуатации болты откручиваются.

Как работает устройство?

Циркулярная пила работает следующим образом:

Мотор запускается и приводит в движение вал со шкифом.
Как результат вращения, ремень привода передает обороты на шкиф дисковой пилы.
После этого пила вращается, за счет чего и распиливает материал

Самодельная циркулярная пила — это полезный инструмент в домашнем хозяйстве.

А за счет того, что использованы подручные материалы, себестоимость минимальна.

Циркулярка своими руками из двигателя от стиральной машины

Такая полезная вещь как рабочий двигатель от автоматической стиральной машины не должна без дела валяться у вас в гараже.

У любого уважающего себя самоделкина руки зачешутся при виде такой перспективной детали.

В данной статье мы расскажем, как на базе такого двигателя сделать очень хорошую легкую и компактную циркулярку, на которой без проблем можно будет распускать пятидесятую доску или даже брусок 10х10.

Внимание! Сборка циркулярной пилы своими руками и ее дальнейшее использование может оказаться опасным! Поэтому не беритесь за это дело если вы не уверены в своих навыках и не соблюдаете правила безопасности! Данная статья не является призывом к действию. И помните, вся ответственность за то, что вы делаете лежит только на вас!

Подключение двигателя – это самый важный этап работ, если не удастся подключить двигатель от стиральной машины правильно, то и циркулярку своими руками сделать не получится. Вся сложность даже не в подключении, а в том, чтобы добиться стабильной регулировки оборотов мотора, без этого циркулярка не будет нормально работать – диск будет рвать пиломатериал.

На двигатель от стиральной машины автомат производитель устанавливает так называемый таходатчик или датчик регулировки оборотов. Но проблема в том, что работой этого датчика управляет электронный модуль стиральной машины, на циркулярку такой модуль не поставишь, поэтому придется задуматься об устройстве, которое будет управлять оборотами двигателя. Подробно о том, как регулировать обороты двигателя от стиральной машины рассказывается в одноименной статье.

Подвижные части

Успешно подключив двигатель от автоматической стиральной машины своими руками, и проверив, как он набирает и сбавляет обороты, можно начинать делать нашу циркулярку. На схеме ниже представлен упрощенный чертеж самодельной циркулярной пилы, изготовленной с применением двигателя от стиральной машины.

Схему можно еще упростить, оказавшись от подшипникового узла. Для бытовых циркулярок это вполне допустимо.

Пока нас будут интересовать только подвижные элементы циркулярки, на которые будет приходиться основная нагрузка, а именно:

вал дисковой пилы;
вал двигателя стиральной машины автомат;
приводной ремень;
шкив двигателя стиральной машины автомат;
шкив вала дисковой пилы.

Приводной механизм должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с запрессованным на нем малым шкивом. На малый шкив одет приводной ремень, который передает обороты на большой шкив, одетый на вал, приводящий в движение дисковую пилу.

Вроде на первый взгляд все просто, но когда делаешь циркулярку, всплывает масса тонких трудностей, которые приходится разрешать.

Малый шкив нужно обязательно проточить своими руками, сделав на нем 3-4 поперечные бороздки, для того, чтобы ремень цеплялся за них и не проскальзывал.
Приводной ремень не обязательно брать от стиральной машины автомат, можно взять аналогичную деталь от любой другой техники, лишь бы ремень был прочный и имел зазубрены.
На большой шкив придется с краю наварить своими руками диск чуть большего диаметра, чтобы образовался своеобразный выступ, который не даст приводному ремню соскочить во время работы. На большом шкиву необязательно протачивать зазубрены, сцепление с ремнем будет нормальным и без этого.

Вал, на котором будет держаться дисковая пила, а также гайка и шайба должны быть надежными, чтобы, во-первых, на высоких оборотах дисковая пила не деформировалась, а во-вторых, чтобы дисковая пила не выскочила и не причинила вред работающему с циркуляркой человеку. Лучше взять готовый вал, шайбы и гайку от штатной заводской циркулярки.

Описанный механизм рассчитан на трехсотый диск. Немало скептиков находится, которые говорят, что двигатель от стиральной машины такой диск не потянет, и что он в определенный момент остановится во время работы, а пила застрянет в доске. Таким скептикам наши специалисты отвечают следующее.

Во-первых, надо уметь работать с циркуляркой и не толкать на вращающуюся пилу что угодно.
Во-вторых, данная циркулярка будет сугубо бытовой, она рассчитана на кратковременную работу с небольшим количеством пиломатериала. Если вы хотите сделать циркулярку для бизнеса, то приобретайте специальные комплектующие, из подручных деталей такая техника не изготавливается.
В-третьих, практика показывает, что довольно много умельцев пользуются таким вот самодельным оборудованием и очень довольны. По крайней мере, отзывы от них, в основном, положительные.

В будущем не перегружайте вашу самодельную циркулярку работой, а главное не давайте двигателю долго работать без нагрузки.

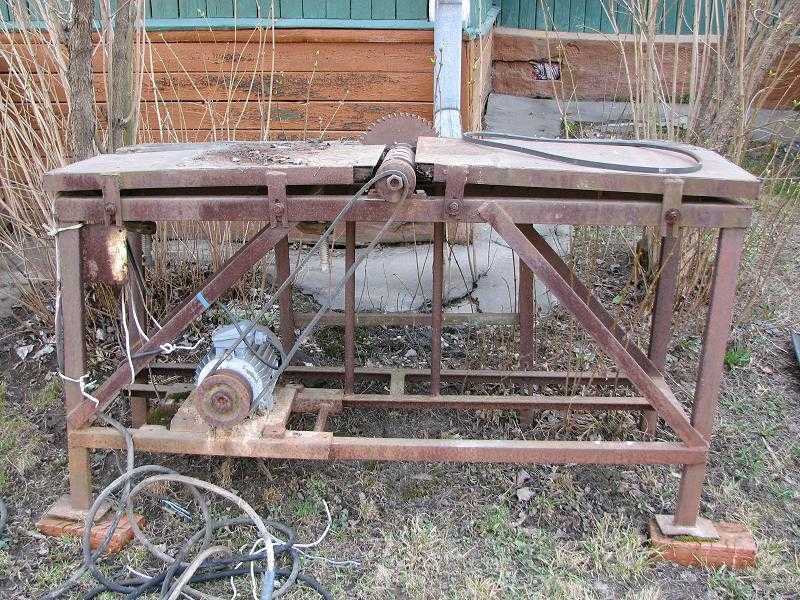

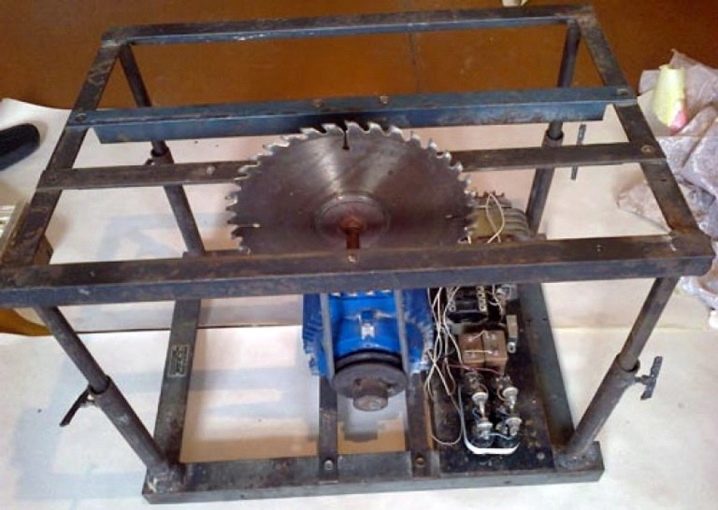

Станина и рама

Собрав детали для подвижных частей циркулярки нам остается лишь изготовить надежную раму и станину для нашей циркулярки. В принципе для станины бытовой циркулярки можно взять самый обычный подручный материал, например кусок толстого плоского шифера. Вырезать из него прямоугольник и прорезать отверстие под дисковую пилу ничего не стоит. Но мы являемся сторонниками капитальных конструкций, поэтому предпочтем для станины циркулярки взять лист металла толщиной 3 мм, а для рамы 30 мм металлический уголок.

На рисунке выше хорошо видно, из каких элементов состоит рама самодельной циркулярки. В данном случае она также сварена своими руками, только в качестве опор используется не статичный металлический уголок, а специальные самодельные стойки. Стойка сделана из двух металлических труб разного диаметра, которые вставлены друг в друга, таким образом, станину циркулярки можно регулировать по высоте.

Специалисты настаивают на сварной конструкции рамы для циркулярки, поскольку вибрация плохо сказывается на статичные крепления, созданные с помощью болтов. Хотя если у вас нет сварки, в крайнем случае, можно сделать раму из уголков скрепив их между собой болтами и гайками. Станину к раме тоже лучше приварить.

Итак, сделать циркулярку из движка стиралки своими руками вполне можно, если у вас есть опыт изготовления разных домашних самоделок. Попробуйте сами и, возможно, вы накопите некоторый опыт, которым впоследствии поделитесь с нашими читателями. Удачи!

Поделитесь своим мнением — оставьте комментарий

ручной мини-станок и стационарная конструкция

Стационарная циркулярная пила – это тот станок, который должен быть в мастерской каждого умельца, работающего с древесиной. С ее помощью можно быстро и без особых усилий распилить доску, вырезать заготовку необходимых размеров, напилить дров.

Домашний мастер просто обязан обзавестись подобным станком. Его необязательно покупать, самодельная циркулярка гарантированно справится с объемом работ домашней мастерской, при этом обойдется в значительно меньшую сумму.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство циркулярной пилы
Простая циркулярка из болгарки или дисковой пилы
- Необходимые принадлежности
- Последовательность действий
Миниатюрный станок из двигателя от стиральной машины
Стационарный станок
- Станина
- Столешница
- Мотор
- Передача вращения
Станок с маятниковой подвеской двигателя

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

станина – рама, на которой смонтированы основные агрегаты;
столешница с прорезью под диск;
двигатель с системой передачи вращения;
режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.

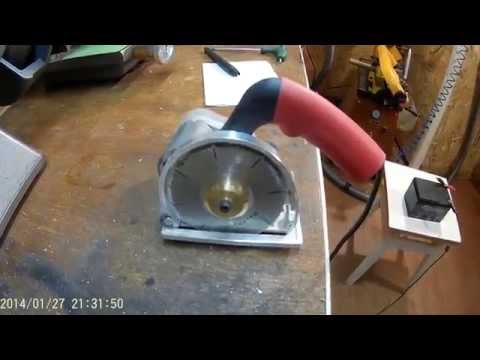

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

многослойная фанера толщиной 10 мм и более;
выключатель и провод;
болты со шляпкой под потай;
шурупы;
деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

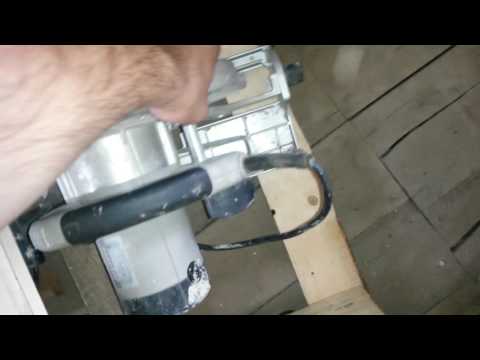

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

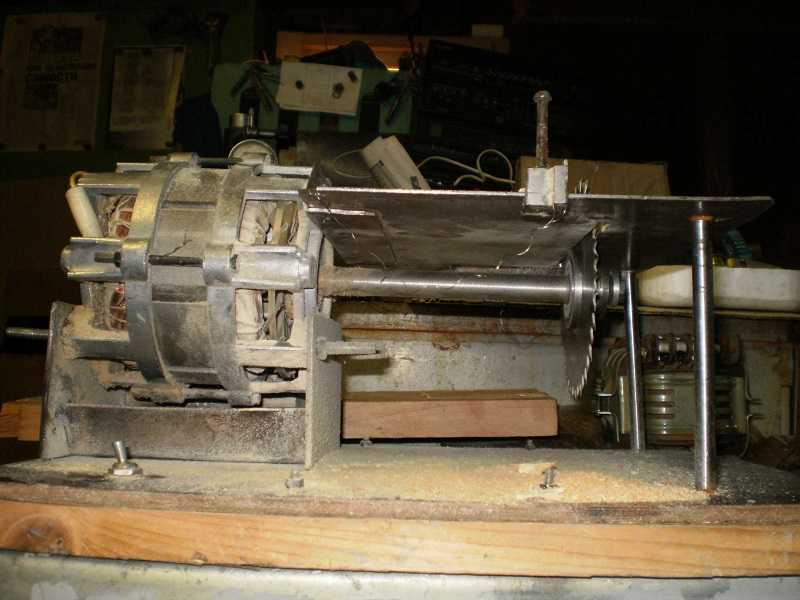

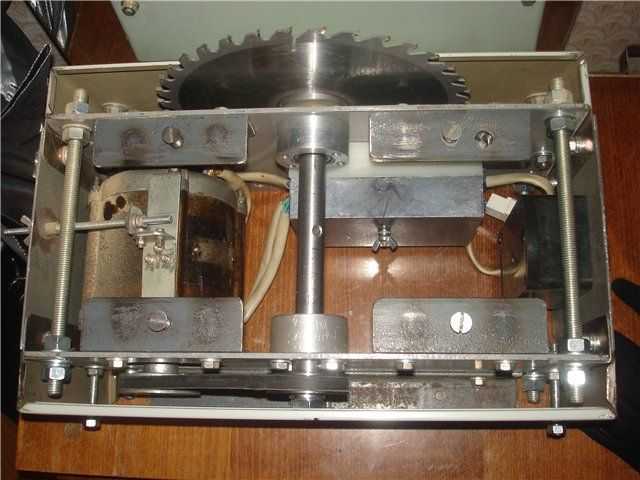

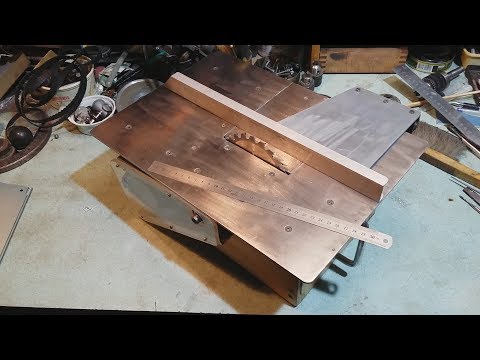

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

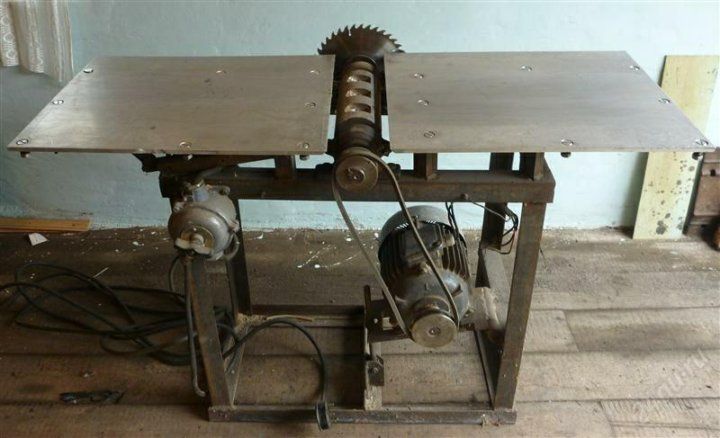

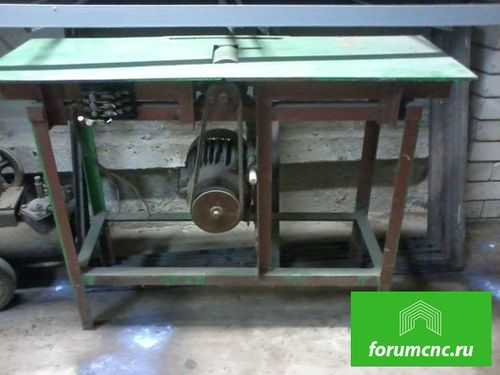

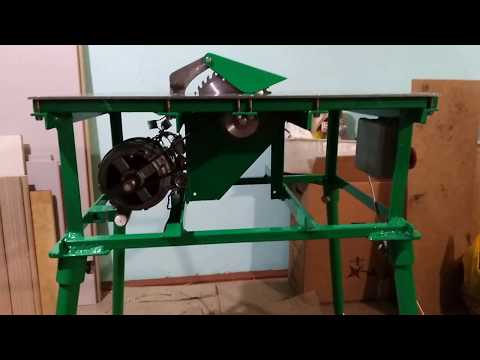

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Самоделки из двигателя от стиральной машины своими руками

Самоделки из двигателя от стиральной машины своими руками. СМА — стиральная машина автомат.

«>СМА, как и любая другая техника, может однажды выйти из строя. Непрактичные хозяева обычно выбрасывают её. На деле же, из машинки получится изготовить различные интересные самоделки.

Изготовление бетономешалки

Если в частном доме проходит ремонт, то часто нужен бетонный раствор. Аренда бетономешалки влетит в копеечку, поэтому её лучше сделать самостоятельно из стиралки. Стоит знать — автоматическая не подойдёт.

Бетономешалка

Инструкция:

в корпусе изначально заделывается сливное отверстие;
дальше берутся две стальные полоски;
из них нужно изготовить лопасти;
через отверстие, которое предназначено для активатора, вставляется вал, к нему предварительно привариваются лопасти;
устанавливается мотор и соединяется с валом.

Наждачный станок

Он может пригодиться повсеместно. Чтобы его сделать, нужно взять рабочий мотор от автоматической стиралки. На вал двигателя ставится специальный камень.

Наждачный станок

Чтобы вращение происходило по часовой стрелке, потребуется нарезать левостороннюю резьбу.

Корморезка

Для людей из сёл и деревень это оборудование считается очень важным. Для изготовления потребуются мотор и барабан от стиральной машины.

Корморезка

Сначала нужно сделать корпус. В нём закрепляется барабан с крышкой для прижимания и с отверстиями, которые заточены для резки. Барабан с соединяются через привод.

Газонокосилка

Она пригодится на садовых или дачных участках.

Газонокосилка

Процесс изготовления таков:

Сначала нужно найти колёса от тележки.
После этого устанавливается металлическая платформа. Она делается из уголка квадратного профиля. Из него можно изготовить специальный каркас, после чего к нему следует приварить стойки.
Для ручки берётся труба небольшого диаметра. К каркасу ручку приваривают газовой сваркой.
Далее, в платформе подготавливается отверстие.
Перекрываете кран подачи воды после стирки?
О-да!Нет.
В передней части размещается решётка. Её прикручивают болтами.
к платформе прикрепляется так, чтобы вал прошёл в отверстие. На конец вала, сваркой закрепляются ножи.
Для защиты двигателя от попадания его закрывают кожухом. В нём следует проделать несколько маленьких отверстий.
В конце процесса подсоединяется кабель с электропитанием.

Делаем генератор

Ветрогенератор

Мощный генератор из старой стиралки вряд ли получится. Но к внезапному отключению света всегда можно хотя бы немного подготовиться. Всё, что будет нужно для работы — это 32 магнита определённых размеров (20х10х5 мм).

На роторе есть 4 полюса, на каждый получится поставить по 8 магнитиков. На токарном станке предварительно снимается незначительный слой сердечника. После этого полюса заливаются эпоксидным клеем.

Далее устанавливаются подшипники. Старые провода необходимо отрезать. Генератор будет работать.

Делаем вибростол своими руками

Это ещё одна идея, как использовать двигатель от старой нерабочей стиральной машины. Получится изготовить вибростол для тротуарной плитки.

Вибростол

Самодельная конструкция выглядит как плита. Сверху она является приспособлением, прикрепленной подвижным соединением.

Когда плита вибрирует, из бетона, залитого в формы на ней, появляются воздушные пузырьки. В это время исчезают возможные пустоты. Готовое изделие прочное и качественное.

Токарный станок по дереву

Токарный станок

Пошаговая инструкция:

Чтобы крепко зафиксировать на верстаке, потребуется сделать крепежи из особых уголков. Для решения такой задачи высверливаются специальные отверстия.
Чтобы зафиксировать деревянную деталь, нужен фланец. Он будет закреплён на валу мотора. Также потребуются особые шпильки, которые сделаны из простых болтов со срезанными головками. Несколько штук вкручивается в основание.
Мотор фиксируется к столу саморезами, металлическая часть прикрепляется болтами.
У детали из дерева противоположный конец нужно закрепить специальным приспособлением. Оно сделано из винта с петлей и нескольких деревянных подставок, которые прикреплены на уголки.
Выключаете из розетки стиралку?
О-да!Нет
Деталь для подвижности закрепляется на нарезную шпильку болтами.
Теперь нужно взять блок питания (подойдёт старый компьютерный). Он необходим для управления мотором. Для регулирования скорости вращения устанавливаются выключатели.
Для правильного направления инструментов изготавливается подручник, сделанный из пары деревянных деталей и металлического уголка. Конструкция крепится на 1 болт и благодаря этому остаётся подвижной.
Нижнюю часть подручника требуется зафиксировать на верстаке саморезами и уголками.
Заготовку закрепляют на станке с нескольких сторон. Справа – на болт с ручкой, слева – на шпильки. Чтобы всё зафиксировалось, высверливается отверстие.
Чтобы работа проходила правильно, нужно использовать специальные резаки.
В конце отшлифуйте заготовку наждачкой.

Циркулярная пила

С помощью циркулярной пилы получится легко резать доски, фанеры и многое другое.

Циркулярная пила

Процесс изготовления:

Для основы необходимо использовать металлический стол. К нему нужно прикрепить несколько уголков. К ним в дальнейшем прикрутится двигатель.
Для удобства и безопасности пользования станком в удобном месте устанавливается тумблер. Если мотор заклинивает, то его сразу же получается выключить.
Над двигателем прикручиваются пластины из фанеры. Благодаря этому на него не будет сыпаться стружка. Из фанеры вырезаются маленькие детали и фиксируются саморезами. Циркулярная пила готова.

Выводы

При работе даже с самыми простыми конструкциями лучше предварительно подготовить документацию по проекту. Благодаря такому подходу минимизируются при сборке.

Рейтинг надёжности стиральных машин

Сделайте ваш выбор! У вас есть 2 голоса.

Общий балл

398

475

«Бош»

Общий балл

229

261

Циркулярная пила

Содержание

Условия работы циркулярной пилы по дереву
Варианты изготовления циркулярки
Строим домашнюю циркулярку
- Переделка ручной циркулярной пилы в стационарный вариант
- Изготовление направляющей линейки
Заключение

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

Во-первых, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
Во-вторых, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
В-третьих, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

Как правильно выбрать дрель для дома
Как выбрать электролобзик
Какой перфоратор выбрать для дома
Выбираем электрические ножницы правильно

Подбор двигателя для циркулярной пилы.

Выбор и подключение двигателя

Здесь все зависит от мощности агрегата. Лучше всего подходят двигатели с ременным приводом, чтобы обороты передавались непосредственно на пилу. Если планируется установка на циркулярку диска на 35 см, то для его пуска потребуется энергия в 1 кВт. Пила, диаметр которой составит 17 см, работает от 500 Вт. Это значит, что вполне подойдут двигатели от старых стиральных машин марки Сибирь или Ока. Останется лишь отрегулировать обороты двигателя, потому что нестабильное вращение станет причиной того, что пила начнет «рвать» древесину.

За количество оборотов двигателя в стиральной машине отвечает таходатчик, контролирующий управленческий модуль. Но так как к циркулярке модуль не подключится, рекомендуется установить регулятор напряжения.

Подключение электрического двигателя считается важным рабочим этапом, и если правильно все сделать не получится, то нормальной работы от циркулярки можно не ждать.

Как подключить двигатель?

Подсоединение двигателя является наиболее важным этапом работы, если вы не можете правильно подключить двигатель

от стиральной машины, тогда вы не можете сделать круговое движение руками. Вся сложность даже не в соединении, но для достижения стабильной регулировки частоты вращения двигателя, без этого кругового движения не будет работать должным образом — привод будет разорвать пиломатериал.

READ Как разрезать гипсовую декоративную плитку

На двигателе от стиральной машины автопроизводитель устанавливает так называемую коробку передач или датчик скорости. Но проблема в том, что работа этого сенсора контролируется электронным модулем стиральной машины, вы не можете поместить такой модуль в круглый, поэтому вам нужно подумать об устройстве, которое будет контролировать скорость двигателя. Подробная информация о том, как отрегулировать скорость двигателя от стиральной машины, описана в одноименной статье.

Как изготовить самодельную циркулярку?

Циркулярная пила, сделанная в кустарных условиях, является отличным способом сэкономить немалые финансы не в этом случае обзавестись довольно качественным не надежным оборудованием. Правильно собранная самодельная циркулярка ни в чем не уступает фабричной пиле не также способна распиливать бревна даже очень большого диаметра.

Циркулярная пила используется для ровного распила пиломатериалов.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м. После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Циркулярка с двигателем 1,5 kw на 1500 об/мин 220 вольт

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

мешок для сбора пыли;
лазерная подсветка;
патрубок для подсоединения пылесоса.

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки

, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

READ Электропила Макита Или Штиль Что Выбрать

Комментарии и отзывы

Подбор двигателя для циркулярной пилы. :

Трех фазный двигатель на одной фазе выдает меньше половины номинальной мощности. То есть двигатель 3кВт будет выдавать 1-1,5кВт. Я думаю 3кВт будет маловато. На 380 Вольт было бы в самый раз а на 220 лучше взять побольше.

Да уж, для пятидесятки нужно бы двигатель мощнее. У меня циркулярка с двиг 900W, ну очень слабовата. даже сороковку пилить затрахаешься, особенно если дерево сырое.

Работаю давно : эл. двигатель на 4 квт для доски 50 мм нормально , но меньше уже маета . ( 380 В и 3000 оборотов , пила диаметром не более 250 мм ).

3000 оборотов, 3 КВТ достаточно, что бы распустить доску 50мм. при условии 380 вольт без проблем. 220 вольт через пусковой конденсатор можно электролитический или рабочий конденсатор из расчета 70 мкф на 1 квт. Главной условие, хороший диск цыркулярки и шкив на зл. двигателе такой же диаметром как на валу или чуть больше. https://fazadom.com

-хотелось бы узнатьпасчёт мощности на валу двигателя Т. е . усилие необходимое для вращения без перегрева двигателя только не гадать а сосчитать . Давно занимался проектированием передач деталей механизмов и машин. Хотелось бы освежить ане методом проб и ошибок. Перекоммутированный Э.Д, 2.2 квт греется после короткого времени работы. Вал универсальный со сменными ножами для строгания поверхности досок и резки кромок . Как определить мощность на валу двигателя, загадка.

Источник

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

READ Обкатка 2 Х Тактного Двигателя Триммера

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

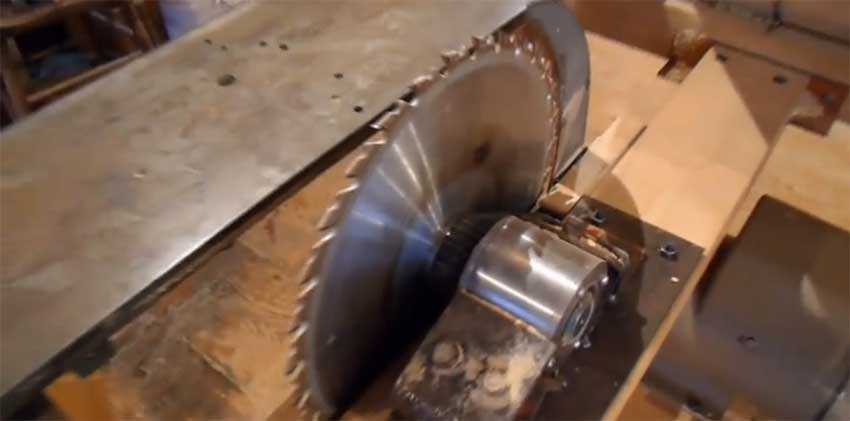

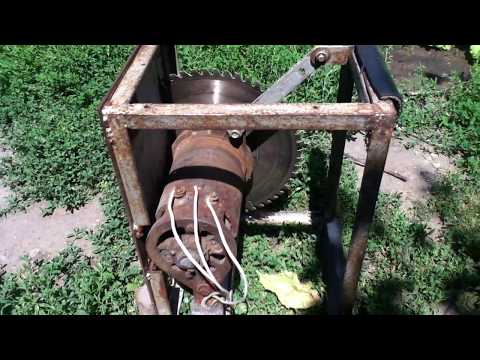

Циркулярка на моторе от стиральной машины

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

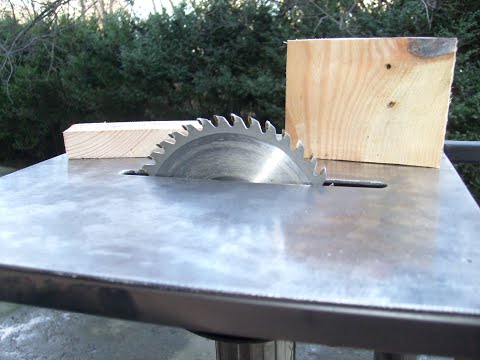

Стационарный станок

Читать также: Использование мультиметра в быту

Станина

Столешница

Мотор

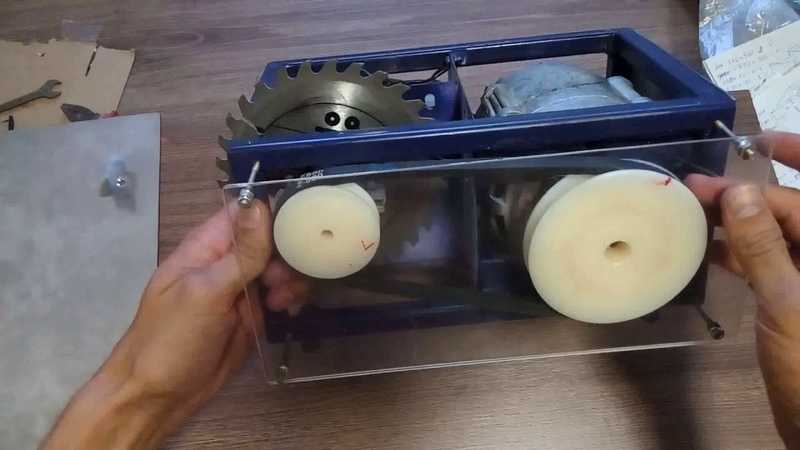

Передача вращения

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Простая циркулярка из болгарки или дисковой пилы

Необходимые принадлежности

Для работы понадобится:

многослойная фанера толщиной 10 мм и более;
выключатель и провод;
болты со шляпкой под потай;
шурупы;
деревянный брусок 40х40 мм.

Читать также: Как пользоваться мегаомметром эс0202 2 г видео

Последовательность действий

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Как правильно выбрать электродвигатель с учетом режима его работы?

На витрине магазина стоит два электродвигателя на продажу. Оба – мощность 2,2 кВт, 3000 оборотов в минуту, питающее напряжение — 220В (однофазные), на лапах, 80 габарита (диаметр вала 22мм), цена примерно одинакова (разница в цене 10%), производства разных заводов. Какой же лучше выбрать электродвигатель ?

И вот здесь мы рекомендуем обратить внимание на такой параметр электродвигателя, как режим его работы. Смотрите фото шильдиков электродвигателей: у одного электродвигателя режим работы: S1; у другого: S6-40% :

Полезные советы

Делая циркулярку своими руками, рекомендуется предусмотреть возможности для ее ремонта и обслуживания. Любая подвижная часть должна иметь удобные подступы для смазывания. Начиная все монтажные работы, следует заготовить подробные чертежи и схемы, выполнить соответствующие расчеты. Самодельная циркулярка отличается габаритами и способна легко помещаться в подсобном помещении.

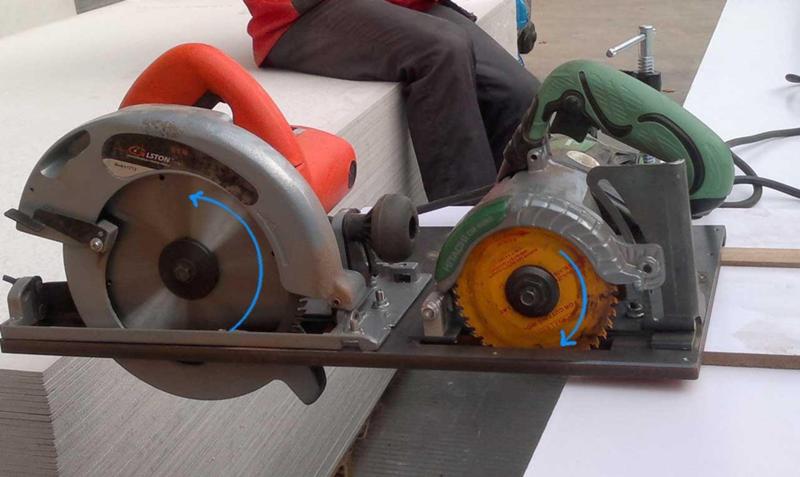

Выбираем ручную циркулярную пилу по дереву

Работа с пиломатериалами в небольших объёмах – задача, с которой вполне справляются ручные ножовки и электролобзики. Но как быть, если нужно получить максимальную производительность в минимальное время? Очевидным решением становится использование ручных циркулярных пил, которые, во-первых, имеют достаточную мощность, во-вторых, отличаются удобством и мобильностью, которые не свойственны стационарным лесопильным станкам.

Предлагаем познакомиться с классификацией и особенностями конструкции дисковых пил по дереву, а также взглянуть на рейтинг самых популярных моделей этого года.

Как рассчитать пусковой механизм

Для двигателя от 1 кВт рекомендуется поставить контактор, а для 1,5 кВт и выше он просто необходим. Обычные кнопочные посты не рассчитаны на такую нагрузку, и в лучшем случае просто сломаются, а в худшем приведут к короткому замыканию или другой опасной аварии.

Контактор сконструирован таким образом, чтобы при подаче слаботочного сигнала безопасно коммутировать линию с высокой нагрузкой. Исходя из того, что его номинал указывается в силе тока (амперах), мощность двигателя также нужно свести к данному параметру.

Пусковой механизм

Для однофазных «движков» применяется формула I = P/U, где P — номинальная мощность (Вт), а U — напряжение сети (В). Если у Вас циркулярная пила на 1,5 кВт, для нее понадобится контактор на 7А: 1 500Вт / 220В = 6,8А.

Полученный результат округляем к номиналу в большую сторону. В данном случае это и есть 7А. Учитывая, что такой номинал встречается редко, можно вместо него взять более популярный на 9А. Главное, не ниже, иначе он быстро износится и выйдет из строя. По детальным параметрам подобрать контактор можно в том же АксиомПлюс, который я упомянул в начале.

При трехфазном подключении контактор применять нецелесообразно, так как при той же мощности меньше сила тока. Наименьший распространенный номинал для 380В — 9А. Исходя из формулы P = I × U × cosφ, где cosφ — коэффициент мощности (по умолчанию равен 1,7), при 9А, нагрузка на сеть составит: 9А × 380В × 1,7 = 5 814Вт (5,8кВт).

Это слишком мощный привод для бытовой циркулярки. Потому, если Вы собираетесь ставить пилу на «трехфазник», вполне достаточно обычного кнопочного поста.

Выбирая контактор или кнопочный пост, обратите внимание на степень пылевлагозащиты. Если собираетесь держать пилу в помещении и только временно применять на улице, тогда хватит IP54. Если она будет долговременно находится под открытым воздухом, и допускается вероятность попадания под дождь, тогда берите IP65 или выше. Это полная защита от пылевого загрязнения, и от водяных брызгов летящих со всех сторон.

Даже если вся электрика будет герметична, все равно накрывайте от дождя пленкой. Влага не только может замкнуть контакты, но и способствует возникновению и распространению коррозии металла.

Лучше брать контактор в корпусе с тепловым реле, защищающим от перегорания обмоток на катушке. В ином случае понадобится отдельное электротепловое реле. Обычно идет как аксессуар для контактора, но в циркулярке оно просто необходимо.

Контактор

Если электродвигатель работает выше предела своей мощности или вдруг пила заклинила, резко начинает расти температура токоведущих элементов. Биметаллическая пластина в тепловом реле деформируется и запускает механизм, разрывающий цепь. В результате в доли секунды пропадает напряжение и обмотка катушки остается целой.

Помимо диапазона регулировки, электротепловые реле отличаются временем срабатывания. В данном случае оптимальная задержка перед срабатыванием до 3с., иначе обмотка успеет перегореть. Учитывая высокую нагрузку, главное взять подходящий тип провода достаточного сечения.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Читать также: Для чего нужен клеевой термопистолет

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин. Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин.

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще. Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Из чего лучше сделать станину?

Учитывая, что при работе пила будет издавать достаточно ощутимую вибрацию, каркас лучше сделать из металла. Дерево быстро расшатается и конструкция потеряет начальную прочность.

Оптимально подойдет швеллер или уголки размера от 25×25 мм до 50×50мм. Более тонкие могут не выдержать весовой нагрузки, а толстые сделают конструкцию слишком увесистой, к тому же их сложнее соединять.

Рама должна легко выдерживать вес от 50 кг. В интернете Вы легко найдете чертежи самодельной станины. Выбирайте любой понравившейся вариант или сделайте сами.

Элементы конструкции лучше приварить друг к другу, чем соединять болтами, так как при систематических вибрациях болты будут раскручиваться.

Столешницу лучше сделать из твердого дерева толщиной 30-50 мм или листового металла. Так как крепится она болтами, на раме нужно предварительно сделать сквозные отверстия соответствующего диаметра. Лучше взять толстые болты с резьбой диаметром от 10 мм.

Для ровного распиливания можно сделать боковой упор параллельно размещению диска. Для этого подойдет деревянный брусок или металлический уголок. Фиксировать можно болтами, потому нужно сделать отверстия для нескольких позиций, чтобы регулировать ширину распиливаемого материала. Можно также зафиксировать обычными струбцинами.

Станина

Определившись с материалом и сконструировав раму, переходим к выбору двигателя.

Какой Двигатель Нужен Для Циркулярки

Подвижные части

После того как двигатель

подключен, можно переходить к созданию
циркулярки
. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

Вал двигателя.
Вал пилы.
Ремень привода.
Шкиф мотора от стиралки.
Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Читайте маркировку

Зная базовые характеристики циркулярки, изучите информацию с упаковки. На ней обязательно указывают допустимую частоту вращения, внешний и посадочный размеры. Нарисованные пиктограммы могут изображать предназначаемые материалы, указывать направление реза и многое другое.

Совет. Уважающий потребителя производитель наносит достаточно маркировок на полотно диска посредством лазерной гравировки. Изделие без опознавательных знаков вызывает вопрос: что это и для чего оно сделано?

Циркуляр своими руками из двигателя от стиральной машины

Такая полезная вещь, как рабочий двигатель от стиральной машины автомат, не должна простаивать в вашем гараже.

Любая уважающая себя рука зачешется при виде такой многообещающей детали.

В этой статье мы расскажем, как сделать на базе такого двигателя очень хороший легкий и компактный круговой инструмент, на котором можно легко распустить пятидесятую доску или даже брусок 10х10.

Внимание! Сборка циркулярной пилы своими руками и ее дальнейшее использование может быть опасным! Поэтому не беритесь за это дело, если не уверены в своих силах и не соблюдаете правила безопасности! Эта статья не является призывом к действию. И помните, вся ответственность за то, что вы делаете, лежит только на вас!

Подключение двигателя самый ответственный этап работы, если вы не сможете правильно подключить двигатель от стиральной машины, то самостоятельно сделать циркулярку не получится. Вся сложность даже не в подключении, а в достижении стабильной регулировки оборотов двигателя, без этого циркулярка нормально работать не будет — диск порвет пиломатериал.

Производитель устанавливает так называемый тахометр или датчик скорости на двигатель от стиральной машины. Но проблема в том, что работой этого датчика управляет электронный модуль стиральной машины, на циркулярку такой модуль не поставишь, поэтому придется подумать над устройством, которое будет контролировать обороты двигателя. Подробно о том, как отрегулировать обороты двигателя от стиральной машины, рассказано в этой же статье.

Движущиеся части

Удачно подключив двигатель от стиральной машины автомат своими руками, и проверив как он набирает и тормозит, можно приступать к изготовлению нашего циркулярка. На схеме ниже представлен упрощенный чертеж самодельной циркулярной пилы, изготовленной с использованием двигателя от стиральной машины.

Схема может быть дополнительно упрощена за счет подшипникового узла. Для бытовых циркуляров это вполне приемлемо.

вал циркулярной пилы;
вал двигателя стиральной машины;
приводной ремень;
шкив двигателя стиральной машины;
шкив вала циркулярной пилы.

Механизм привода должен работать следующим образом. Мотор от стиральной машины приводит в движение вал с напрессованным на него небольшим шкивом. На малый шкив одет приводной ремень, который передает обороты большому шкиву, одетому на вал, приводящий в движение циркулярную пилу. На первый взгляд все кажется простым, но при оформлении циркуляра возникает множество тонких сложностей, которые приходится решать.

Малый шкив необходимо просверлить своими руками, сделав на нем 3-4 поперечных проточки, чтобы ремень цеплялся за них и не проскальзывал.
Приводной ремень не обязательно брать от стиральной машины, аналогичную деталь можно взять от любой другой техники, лишь бы ремень был прочным и имел зазубрины.
На большой шкив придется своими руками наварить диск чуть большего диаметра, чтобы образовался своеобразный выступ, который предотвратит соскальзывание приводного ремня во время работы. На большом шкиве зубцы стачивать не нужно; тяга с ремнем будет нормальная и без него.
Вал, на котором будет удерживаться циркулярная пила, а также гайка и шайба должны быть надежными, чтобы, во-первых, пила не деформировалась на больших скоростях, а во-вторых, чтобы циркулярная пила не выскакивала и не вызывала причинение вреда лицу, работающему с циркуляром. Готовый вал, шайбы и гайку лучше брать из заводского циркуляра.

Описываемый механизм рассчитан на трехсотый диск. Есть много скептиков, которые говорят, что привод от стиральной машины такой диск не потянет, и что в какой-то момент работы он остановится, и пила застрянет в доске. Нашим скептикам наши эксперты отвечают следующее.

Во-первых, нужно уметь работать дисковым инструментом и ничего не нажимать на дисковую пилу.
Во-вторых, этот циркуляр будет чисто бытовым, он рассчитан на кратковременные работы с небольшим количеством пиломатериалов. Если вы хотите сделать циркулярку для бизнеса, то приобретите специальные комплектующие, такое оборудование не изготавливается из подручных деталей.
В-третьих, практика показывает, что довольно много мастеров используют такое самодельное оборудование и очень довольны. По крайней мере, отзывы о них в основном положительные.

В дальнейшем не перегружайте свою самодельную циркулярку работой, а главное не давайте двигателю долго работать без нагрузки.

Станина и рама

Собрав детали для подвижных частей циркулярки, нам остается только сделать надежную раму и раму для нашей циркулярки. В принципе, для лежанки из хозяйственных циркуляров можно взять самый обычный подручный материал, например, кусок толстого плоского шифера. Вырезать из него прямоугольник и вырезать отверстие для циркулярной пилы ничего не стоит. Но мы сторонники капитальных построек, поэтому предпочитаем брать для станины круглые листы из металла толщиной 3 мм, а для каркаса 30 мм металлический уголок.

На рисунке выше хорошо видно, из каких элементов состоит каркас самодельной циркулярки. В этом случае она также сваривается своими руками, только в качестве опор используется не статичный металлический уголок, а специальные самодельные стойки. Подставка изготовлена из двух металлических труб разного диаметра, которые вставляются друг в друга, благодаря чему круглую станину можно регулировать по высоте.

Специалисты настаивают на сварной конструкции круглой рамы, так как вибрация не оказывает негативного влияния на статические крепления, созданные с помощью болтов. Хотя если у вас нет сварки, в крайнем случае можно сделать каркас из уголков, скрепив их между собой болтами и гайками. Также лучше приварить раму к раме.

Итак, сделать циркулярку из двигателя стиральной машины своими руками вполне реально, если есть опыт изготовления различных самоделок. Попробуйте сами и, возможно, у вас накопится некоторый опыт, которым вы потом поделитесь с нашими читателями. Удачи

как сделать циркулярную пилу из двигателя автомата?

Выбор двигателя
Контроль скорости
Сборка
Рамка
Советы по работе

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждый может позволить себе хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – сделать циркулярную пилу своими руками. Например, сделать его можно из двигателя от старой стиральной машины-автомата, который и выбросить жалко, и место занимает. Такой самодельный инструмент способен справиться с доской толщиной до 5 сантиметров. Преимуществом данной конструкции является ее вес, который составляет около 20 килограммов. Пила получается мобильной и ее можно возить с собой в машине.

Выбор двигателя

Возникает вопрос, подойдет ли любая стиральная машина. Конечно, чем больше мощность двигателя, тем мощнее получится пила и справится с большими задачами. А вот маломощный инструмент всегда пригодится в хозяйстве. Для него не нужен стационарный стол, подойдет обычный ящик, который будет и подставкой, и местом для фишек. Главное – правильно подключить мотор, иначе собранная циркулярная пила работать не будет. Но это не единственная трудность.

Чтобы инструмент работал исправно и справлялся с различными задачами, не портя материал, нужно регулировать обороты двигателя. В стиральной машине за регулирование скорости отвечает тахометр, который контролируется электронной системой. В самодельном инструменте без электроники требуется другое решение. Коллекторный двигатель имеет несколько выводов. Для того, чтобы определить, к какому подключать, нужно «прозвонить» омметром все выводы попарно. Мы находим, где наибольшее сопротивление.

Также проверяем другие соединения на выводах коллектора и щеток. Так же проводим замеры и маркируем провода датчика скорости. Если в модели они находятся внутри корпуса, его необходимо разобрать. Подключаем один вывод от катушки к первому выводу коллектора. Оставшийся контакт катушки со вторым выводом коллектора необходимо подключить к сети. Проводим пробный запуск. Поскольку существует высокий риск травм от движущихся частей и электричества, необходимо соблюдать крайнюю осторожность.

Важно! Чтобы включить вращение в обратную сторону, нужно поменять местами контакты.

Регулятор скорости

В процессе работы инструмента возникает необходимость работать с материалами разных размеров, поэтому необходима возможность регулировки скорости в большую или меньшую сторону. Для этого можно использовать диммер или триггер от ручного электроприбора, ведь они позволяют регулировать подачу напряжения и, соответственно, скорость вращения диска. Один из выводов катушки подключаем к выводу якоря, а второй питаем от сети. Аналогично подключаем второй вывод якоря через диммер. Проверяем схему и запускаем.

Более сложный способ регулирования скорости – использование тахометра. С его помощью можно регулировать скорость вращения без потери мощности двигателя. Внимание, подключать тахометр нужно с помощью микросхемы. Он выравнивает мощность при увеличении нагрузки на вал. Вы можете купить необходимую микросхему или сделать ее самостоятельно. В этом поможет печатная плата TDA 1085. Список необходимых деталей обширен, но имея список под рукой, легко собирается в специализированных магазинах.

Сборка

В сборке циркулярной пилы нет ничего сложного, но есть нюансы. Модуль движения циркулярной пилы включает в себя следующие элементы:

вал двигателя;
вал для крепления диска;
ремень, передающий движение;
двигатель и шкив пилы.

Важно! В упрощенном варианте возможна сборка без использования подшипников.

Процесс сборки включает следующие этапы:

на меньший шкив надевается приводной ремень: вращение передается на пильный диск от вала; во избежание проскальзывания ремня на шкиве нужны насечки, если их нет, делаем сами 3-4 поперечные канавки;
для лучшей адгезии на поверхность можно нанести битум;
ремень можно использовать не только от стиральной машины, но и от любой техники; она должна быть неровной и достаточно прочной;
во избежание соскальзывания приводной петли с большого шкива на его конец приварен небольшой выступ; можно приварить диск большего диаметра, чем шкив;
В целях безопасности диск на валу должен быть закреплен очень хорошо, чтобы он не соскакивал во время работы, что может привести к серьезным травмам;
для регулировки натяжения ремня необходимо расточить отверстие крепления двигателя.

Для запуска самодельной циркулярной пилы можно установить выключатель от старого бытового прибора. Подойдет кнопочный переключатель, который применялся на советских моделях стиральных машин. На входе он должен быть запитан двумя контактами, а внутри один провод должен быть раздвоен. Таким образом, мы получаем три выхода: один будет фазой, второй будет нулем, а третий будет давать смещенную фазу через конденсатор. Этот автоматический выключатель обеспечит пуск, но после него нужно отключить конденсатор.

Рама

Для удобства работы циркулярную пилу необходимо разместить на раме со станиной. Его можно изготовить из прямоугольного профиля 20 мм. Каркас соединяется сваркой, так как в процессе работы на соединения передается вибрация, и они должны быть надежно закреплены. Болтовое соединение допустимо, но менее надежно. Его нужно будет периодически осматривать и подтягивать болты. Станину также лучше приварить к раме. Внизу закрепляется двигатель, вверху получается рабочая площадка. Также можно приспособить стол от старой швейной машины с ножным приводом.

Важно! Самодельная циркулярная пила из двигателя стиральной машины, конечно, потребует времени, но значительно сэкономит ваш бюджет.

Советы по работе

Примите во внимание следующие советы профессионалов:

циркулярная пила самодельная предназначена для бытового использования; способен обрабатывать небольшие объемы пиломатериалов при периодических перерывах в работе;
если инструмент часто пользуется спросом и объем работ большой, в этом случае стоит рассмотреть вариант приобретения профессионального оборудования;
не нужно резать насильно, если материал не идет; для более мощного инструмента соответственно нужен более мощный двигатель.

Как сделать циркулярную пилу из двигателя стиральной машины смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуем к прочтению

Как сделать циркуляр из двигателя стиральной машины • CIMFLOK.COM

Содержание:

Стиральная машина — полезная вещь в хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто лежать в гараже. это мотор. Из него делают отличную циркулярную пилу.

Какой двигатель выбрать?

Первый критерий выбора двигателя для циркулярной пилы – мощность.

Рекомендуется выбирать среди двигателей, оснащенных клиновым ремнем.

Это упростит процесс передачи скорости на пильный диск.

Для запуска привода 350 мм требуется 1 кВт энергии. Если вы используете диск 170 мм, вам потребуется примерно 500 Вт. Поэтому для построения циркулярки используют двигатель старой стиральной машины.

В циркулярке важно уметь контролировать количество оборотов мотора, иначе пила просто сломает материал. В стиральных машинах за контроль скорости отвечает тахометр, управляющий модулем управления. Однако к циркулярке устройство не подключается, поэтому придется использовать стабилизатор напряжения.

Инструкция по сборке

С помощью двигателя стиральной машины можно не просто собрать циркулярку для «красоты». Такой прибор пригодится во время монтажных, распиловочных или строительных работ. Например, с помощью циркуляра можно легко растворить блок размером 1010. Это ли не показатель?

Как подключить двигатель?

Подключение двигателя – основной этап сборки циркулярной пилы.

Если вы не сможете правильно подключить мотор от стиральной машины, то устройство просто не будет работать.

Сложность не в подключении двигателя, а в обеспечении стабильного регулирования скорости.

Как уже было сказано выше, без этого пила просто порвет материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо тахометра, которым оснащены моторы стиральных машин.

При подключении некоторые мастера путаются, т. к. коллекторные двигатели, которые ставятся на автомат, имеют сразу несколько выводов. Поэтому не понятно, как сделать подключение.

Подключение выглядит следующим образом:

Сначала нужно несколько раз прокрутить двигатель, чтобы найти катушку возбуждения или башмаки. От них должны идти 2 и более провода.
Установив омметр на минимальное сопротивление, прозваниваем каждый выход по очереди. Здесь нужно найти два с наибольшим сопротивлением из всех доступных выходов. Это если проводов больше двух.
После этого требуется найти коллектор двигателя и щетки, от которых также должны идти два провода.
После этого нужно найти выводы тахометра. Зачастую эти провода можно найти прямо на корпусе. Если их нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
Теперь нужно взять один провод от коллектора и подключить к нему провод от катушки.
Другой провод коллектора необходимо подключить к сети 220 В.

При необходимости можно изменить направление вращения, просто переставив провода.
Делаем пробный запуск, предварительно отметив провода катушки и тахометра.

Если двигатель заводится без проблем, значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя с помощью регулятора скорости:

Один из проводов катушки соединяется с одним из проводов якоря.
Другое подключение к сети.
Второй провод якоря подключается к диммеру.
Подключите другой выход диммера к сети.
Пытаемся запустить двигатель.

Важно! Обязательно соблюдайте меры предосторожности при пробном запуске. Ни в коем случае не пытайтесь прикасаться руками к вращающимся элементам устройства.

Движущиеся части

После подключения двигателя можно переходить к созданию круга. Следующим этапом является сборка подвижных элементов, так как именно они являются основой нагрузки, а именно:

Вал двигателя.
Пильный вал.
Приводной ремень
Мотор-шкив от омывателя.
Пильный диск.

Сама конструкция проста, однако есть много моментов, которые важно учитывать, например:

Рекомендуется выточить небольшой шкив, сделав 4 поперечных канавки, это необходимо для того, чтобы ремень цеплялся и не скользит.
Не обязательно использовать приводной ремень от стиралки; можно взять любую подходящую основную вещь, чтобы в ней были поперечные зубцы.
Вал крепления пилы должен быть максимально надежным, это касается и гайки с шайбой. В противном случае пила может деформироваться, а то и вовсе выскочить и повредить работающему человеку.

Кровать и каркас

После сборки подвижных элементов остается только сделать надежный каркас и станину. Учитывая, что это обычная самодельная циркулярная пила, в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все, что требуется, это обрезать его до необходимого размера, и вырезать в нем отверстие для пильного диска.

Шифера будет достаточно, однако если вы хотите сделать качественную и надежную пилу, то берите металлический лист толщиной не менее 3 мм. А для каркаса нужен металлический уголок 30 мм.

Для сварки круглой рамы необходимо:

Сварить из уголков два металлических квадрата (или прямоугольника, в зависимости от предполагаемых габаритов пилы) одинакового размера.
Далее соедините четыре уголка одинаковой длины.
В верхней части поперек основного квадрата приварены еще два уголка. Это будет опора для кровати.
Снизу точно такие же две опоры привариваются только поперечно по отношению к верхним. Это будет опора, на которой расположен мотор.
Теперь осталось приварить ножки снизу, собрать и соединить все элементы, и пила готова.

Важно: Если нет сварки, то можно скрепить элементы болтами, однако такая рама будет менее надежной, так как болты в процессе эксплуатации откручиваются.

Как работает устройство?

Циркулярная пила работает следующим образом:

Двигатель запускается и приводит в движение вал со шкивом.
В результате вращения приводной ремень передает обороты шкиву пильного диска.
После этого пила вращается, за счет чего разрезает материал

Самодельная циркулярная пила — полезный инструмент в домашнем хозяйстве. А за счет того, что использовались подручные материалы, себестоимость минимальна.

источник

Таблицы размеров генераторов — Greengear

Определите свои потребности в электроэнергии

Рассчитайте общую мощность в ваттах

Найдите идеальный генератор

При выборе генератора необходимо учитывать несколько важных характеристик: Мощность / двигатель / время работы / запуск / мобильность

Размер генератора потребность зависит от ваших требований к мощности. Как правило, генератор с более высокой мощностью позволяет одновременно питать больше предметов. Эта таблица размеров генератора поможет вам определить вашу рабочую и пусковую мощность, чтобы вы могли выбрать правильный генератор для ваших нужд.

Найдите все электроприборы, которые вы хотите запитать с помощью генератора Greengear LPG/Propan.

Прибор	Рабочая (номинальная) Вт	Дополнительная пусковая мощность
Бытовая техника
Лампа накаливания – 60 Вт	60	0
Лампа накаливания – 70 Вт	70	0
Дренажный насос – 1/3 л.с.	1140	2850
Водяной насос – 1/3 л.с.	575	1440
Кухня
Холодильник/морозильник	700	220
Микроволновая печь — 625 Вт	625	0
Микроволновая печь — 1000 Вт	1000	0
Кофеварка	1000	0
Электрическая плита – 8 дюймов. элемент	2100	0
Посудомоечная машина – горячая сушка	1500	1500
Кухонный комбайн	400	0
Тостер	1200	0
Тостер	850	0
Прачечная
Железо	1200	0
Стиральная машина	1150	2250
Сушилка для белья электрическая	5400	6750
Сушилка для белья — газовая	700	1800

Прибор	Рабочая (номинальная) Вт	Дополнительная пусковая мощность
Нагрев/охлаждение
Обогреватель	1800	0
Увлажнитель – 13 галлонов	175	0
Вентилятор печи – 1/2 л. с.	800	2350
Вентилятор печи – 1/3 л.с.	700	1400
Окно переменного тока – 10 000 БТЕ	1200	3600
Окно переменного тока – 12 000 БТЕ	3250	9750
Центральный кондиционер – 10 000 БТЕ	1500	4500
Центральный кондиционер – 24 000 БТЕ	3800	11400
Тепловой насос	4700	4500
Семья / Игры
Видеомагнитофон	100	0
Стерео	450	0
Цветной телевизор – 27 дюймов	500	0
Система видеоигр	40	0
Система безопасности	500	0
Фен – 1250 Вт	1250	0
Щипцы для завивки волос	1500	0
Электрический гриль	1650	0
AM/FM-радио	100	0
CD/DVD-плеер	100	0
Зарядное устройство для мобильного телефона	10	0

Прибор	Рабочая (номинальная) Вт	Дополнительная пусковая мощность
Сделай сам / Строительная площадка
Кварцевая галогенная рабочая фара — 300 Вт	300	0
Кварцевая галогенная рабочая фара — 1000 Вт	1000	0
Безвоздушный распылитель — 1/3 л. с.	600	1200
Сабельная пила	960	0
Электродрель – 3/8 дюйма. 4 ампера	440	600
Электродрель – 1/2 дюйма. 5,4 А	600	900
Ленточная шлифовальная машина	1200	2400
Воздушный компрессор — 1/4 л.с.	975	1600
Воздушный компрессор – 1 л.с.	1600	4500
Перфоратор	1600	1400
Циркулярная пила – 7-1/4”	2100	5250
Строгальный станок/фуганок – 6 дюймов	1800	4500

Прибор	Рабочая (номинальная) Вт	Дополнительная пусковая мощность
Офисное оборудование
Компьютер с 17-дюймовым монитором	800	0
Лазерный принтер	950	0
Факс	65	0
Копировальный аппарат	1600	0

Суммируйте все рабочие ватты, необходимые для работы ваших приборов. Теперь найдите элемент с самой высокой дополнительной пусковой мощностью. Добавьте это число к общей сумме, чтобы найти общую мощность, необходимую для вашего генератора Greengear.

Прибор	Рабочая (номинальная) Вт	Дополнительная пусковая мощность
Пример
Холодильник	700	220
Телевидение	500	0
Вентилятор печи 1/2 л.с.	800	2350
Лампы (6×75 Вт)	450	0
ВСЕГО	2450	2350
		4800

Нажмите, чтобы загрузить лист расчета в формате PDF для печати.

В этом примере вам понадобится генератор, который производит не менее 2450 общих рабочих ватт и 4800 общих начальных ватт.

Используя числа, которые вы подсчитали на шаге 2, найдите генератор, который лучше всего соответствует вашим потребностям в энергии. Если у вас есть какие-либо дополнительные вопросы, просмотрите наши часто задаваемые вопросы ниже.

Модель генератора	Рабочая (номинальная) Вт	Пусковая мощность
Электрогенераторы
ГЭ-2000М	2000 Вт	2200 Вт
ГЭ-2000Е	2000 Вт	2200 Вт
ГЭ-3000	2400 Вт	2600 Вт
ГЭ-5000	4900 Вт	5300 Вт
ГЭ-5000УК	5000 Вт	5500 Вт
ГЭ-6000	5900 Вт	6300 Вт
ГЭ-6000УК	6000 Вт	6500 Вт
ГЭ-7000	6800 Вт	7300 Вт
ГЭ-7000УК	7000 Вт	7500 Вт

Часто задаваемые вопросы

1 Как определить рабочую или пусковую мощность, необходимую для инструмента или приспособления, если оно не имеет четкой маркировки?

Если рабочая мощность в ваттах не указана на табличке с техническими данными или в инструкциях к инструменту или устройству, вы можете сделать оценку, используя следующую формулу: ВОЛЬТЫ (В) x АМПЕРЫ (A) = ВАТТЫ (Вт или кВт).

2 Сколько ватт требуется дому среднего размера для работы основных устройств?

В типичном доме с 2 спальнями, работающем только с предметами первой необходимости (несколько светильников, холодильник, система отопления), может потребоваться от 5000 до 7000 Вт.

3 В чем разница между запуском и запуском Watts?

Рабочая (номинальная) мощность в ваттах — непрерывная мощность в ваттах, необходимая для поддержания работы устройства. Starting Watts – дополнительные ватты, необходимые в течение нескольких секунд для запуска устройства.

4 Почему для расчета общей требуемой пусковой мощности используется только одно дополнительное устройство пусковой мощности?

Рабочие ватты — это мощность, необходимая для нормальной работы инструмента или устройства. Однако начальные ватты необходимы только в течение первых нескольких секунд или начального запуска операции. В большинстве случаев только один элемент запускается или циклируется одновременно. Поэтому это самая точная оценка.

Запрещенные и опасные занятия для несовершеннолетних

Недавние изменения в запрещенных и опасных занятиях

Правила для 14 и 15-летних
1. Запрещены неэгделические занятия
2. Неизверные неэгрированные занятия
3. 131tumbers Excemports
4. ОБЛАСТЬ
  3131313100 3100313100 310031311003100 31003131100311003100 годы.
1. Правила для 16- и 17-летних
  1. Опасные занятия
  2. Освобождение от опасных занятий
1. Правила для несовершеннолетних в возрасте до 16 лет в сельском хозяйстве
  1. Опасные сельскохозяйственные занятия
  2. Исключения из опасных сельскохозяйственных занятий. федеральным законом от работы на отдельных запрещенных и опасных профессиях. Эти ограничения введены для обеспечения безопасности и здоровья несовершеннолетних на рабочем месте. Вступает в силу 19 июня, 2010 г. Министерство труда США (USDOL) обновило список запрещенных и опасных занятий для несовершеннолетних, как это определено в Законе о справедливых трудовых стандартах. Обновления отражают изменения в технологиях или должностных инструкциях, произошедшие с момента первоначальной разработки законов. Многие из обновлений помогают лучше определить профессии, которыми могут заниматься несовершеннолетние. Некоторые из обновлений также включают новые ограничения и, в некоторых случаях, включают занятия, которые изначально не предусматривались Законом.
    Закон штата Индиана возлагает на Бюро по трудоустройству молодежи штата Индиана ответственность за соблюдение запрещенных и опасных профессий, определенных секретарем Министерства труда США. В этом случае Бюро по трудоустройству молодежи часто обладает юрисдикцией, совпадающей с юрисдикцией Министерства труда США. Быстрое сравнение законов штата и федеральных законов о детском труде можно найти в Интернете по адресу http://www. in.gov/dol/2798.htm.
    Почти все запрещенные профессии для 14- и 15-летних были обновлены и уточнены. Также было добавлено несколько новых запрещенных занятий. Запрещенные занятия теперь включают рекламу с плакатами, размахиванием транспарантами или ношением костюмов, а также торговлю молодежью. Несколько новых профессий также разрешены для несовершеннолетних, включая спасателей и более четкие определения интеллектуальной и творческой работы.
    Опасные профессии для 16 и 17 лет также были изменены. В частности, многие профессии, связанные с тушением лесных пожаров и профилактикой пожаров, теперь обозначены как опасные, а определения того, какими видами техники может управлять 16- или 17-летний подросток, более четко определены.
    НАВЕРХ
    2. Правила для 14- и 15-летних
    a. Запрещенные профессии
    Следующие профессии определены Законом о справедливых трудовых стандартах как запрещенные для 14- и 15-летних:
    - Производство и работа в мастерских, где производятся товары
    - Добыча полезных ископаемых и работа в мастерских, где добываются товары
    - Обработка и работа в мастерских, где обрабатываются товары
    - Эксплуатация, обслуживание, установка, регулировка, очистка, смазка или ремонт электростанций машинное оборудование
    - Приготовление пищи и выпечка
    - Работа в морозильных камерах или холодильниках для мяса
    - Подготовка мяса на продажу
    - Работа в котельных или машинных отделениях или около них
    - Обслуживание зданий, машин и оборудования
    - Управление автомобилем
    - Работа подсобным транспортным средством
    - Погрузка автомобиля
    - Отлов или хранение птицы для перевозки на продажу или на рынок
    - Перевозка людей или товаров
    - Складирование и хранение
    - Связь
    - Курьер
    - Молодежная торговля вразнос
    - Реклама с вывесками, развевающимися транспарантами или в костюмах
    - Строительство/снос/ремонт
    - Использование лестниц, строительных лесов или другого подобного оборудования
    - Мойка окон снаружи
    Производство и работа в цехах, где производятся товары
    Производство или другие занятия, требующие выполнения каких-либо обязанностей помещения или рабочие места, где производятся товары, строго запрещены для лиц в возрасте 14 и 15 лет. Офисная и канцелярская работа, включая использование оргтехники, пылесосов и машин для мытья полов, может выполняться в офисе, отдельном от рабочего помещения или рабочего места.
    Горное дело и работа в мастерских, где добываются товары
    Горное дело или другие работы, требующие выполнения каких-либо обязанностей в рабочих помещениях или на рабочих местах, где добываются товары, строго запрещены для 14 и 15-летних. Офисная и канцелярская работа, включая использование оргтехники, пылесосов и машин для мытья полов, может выполняться в офисе, отдельном от рабочего помещения или рабочего места.
    Обработка и работа в цехах, где обрабатываются товары
    Обработка или другие работы, требующие выполнения каких-либо обязанностей в рабочих помещениях или на рабочих местах, где перерабатываются товары, строго запрещены для детей в возрасте 14 и 15 лет. Офисная и канцелярская работа, включая использование оргтехники, пылесосов и машин для мытья полов, может выполняться в офисе, отдельном от рабочего помещения или рабочего места.
    Эксплуатация, обслуживание, настройка, регулировка, очистка, смазка или ремонт механического оборудования
    Детям в возрасте 14 или 15 лет категорически запрещается эксплуатация, регулировка, обслуживание, настройка, чистка масла или ремонт любого механизма приводимое в действие оборудование, включая, помимо прочего, газонокосилки, тележки для гольфа, вездеходы, триммеры, резаки, травоядные машины, кромкообрезные станки, подъемные устройства, слайсеры, мясорубки, измельчители, кухонные комбайны, кухонные резаки и миксеры . Подростки в возрасте 14 и 15 лет могут пользоваться оргтехникой, пылесосами и машинами для чистки полов.
    Кулинария и выпечка
    Детям в возрасте 14 и 15 лет запрещается заниматься выпечкой. Они не могут готовить на открытом огне, но могут использовать грили или плиты без открытого огня. Они не могут использовать фритюрницы, за исключением фритюрниц, которые автоматически поднимают и опускают корзины в горячее масло или жир. Подросткам в возрасте 14 и 15 лет не разрешается готовить на таком оборудовании, как грили, жаровни, оборудование под давлением или устройства для приготовления пищи, работающие при очень высоких температурах, такие как «бройлеры Neico».
    Работа в морозильных камерах или холодильниках для мяса
    Работа внутри морозильных камер или холодильников для мяса, такая как пополнение запасов, маркировка или реорганизация, запрещена для детей в возрасте 14 и 15 лет. Однако 14- или 15-летний ребенок может время от времени на мгновение заходить в морозильную камеру, чтобы взять продукты для пополнения запасов или приготовления пищи.
    Подготовка мяса к продаже
    Подросткам в возрасте 14 или 15 лет запрещено выполнять какие-либо обязанности, связанные с подготовкой мяса к продаже, за исключением упаковки, запечатывания, маркировки, взвешивания, ценообразования и складирования, когда они выполняются в местах, физически отдельно от морозильной камеры или холодильника для мяса.
    Работа в котельных или машинных отделениях или около них
    Подросткам в возрасте 14 и 15 лет запрещается выполнять какие-либо работы в котельных или машинных отделениях или в связи с техническим обслуживанием или ремонтом предприятия, машин или оборудования.
    Обслуживание здания, машин или оборудования предприятия
    Подростки в возрасте 14 и 15 лет не могут выполнять какую-либо работу, связанную с обслуживанием или ремонтом предприятия, машин или оборудования.
    Управление автомобилем
    В соответствии с законами штата и федеральным законодательством 14-ти или 15-летним детям запрещено управлять автомобилем.
    Работа помощником на транспортном средстве
    Подросткам в возрасте 14 или 15 лет запрещается ездить снаружи автомобиля или ездить вне автомобиля, ездить в кабине автомобиля, помогая перевозить товары или имущество. Также подросткам в возрасте 14 или 15 лет запрещается садиться в автомобиль или загружать товары или продукты в автомобиль, если он участвует в молодежной торговле.
    Погрузка в автотранспортное средство
    Подросткам в возрасте 14 и 15 лет запрещается загружать или выгружать товары с грузовиков, вагонов или конвейеров, за исключением погрузки легких (немеханических) ручных инструментов, средств индивидуальной защиты и средств индивидуальной защиты. предметы, такие как рюкзаки, ланч-боксы или пальто.
    Легкие ручные инструменты включают, но не ограничиваются:
    - Грабли
    - Ручные машинки для стрижки
    - Лопаты
    - Метлы
    Следующие предметы не считаются легкими ручными инструментами:
    - Мусор
    - Наборы для продажи
    - Рекламные товары или товары для продажи
    - Газонокосилки
    - Другое оборудование для ухода за газоном с механическим приводом
    - Защитное оборудование, такое как барьеры, конусы или указатели
