замена в LG, Индезит и Ардо
Чтобы стиральная машина эффективно справлялась со своими задачами, в нее встраивается датчик температуры, благодаря которому осуществляется контроль за показателями нагрева воды. Пока он находится в исправном состоянии, аппарат будет нормально стирать вещи. Если он выйдет из строя, не исключаются различные проблемы, например, поломка агрегата. Необходимо постоянно следить за работой аппарата и вовремя устранять неисправности.
Роль термодатчиков
В любой стиральной машине встроен датчик температуры воды – устройство, позволяющее следить за тем, чтобы вода нагревалась в пределах установленного режима. Как только заданная температура будет достигнута, ТЭН (трубчатый электронагреватель) отключается. Скорость нагрева зависит от мощности ТЭНа.
Различают три типа датчиков, устанавливаемых в стиральную машину:
- газонаполненные;
- биметаллические;
- термисторы.
Датчик температуры для стиральной машины Indesit
Первый тип представляет собой 20-30-миллиметровый металлический кругляш, находящийся внутри бака, и медную трубочку, подсоединенную к температурному регулятору.
Датчик заполнен фреоном, который при повышении температуры способен расширяться. В определенный момент нагрев прекращается по причине замыкания контактов.
Во втором термостате присутствует пластина из металла или пластика, которая под воздействием температуры выгибается, из-за чего также замыкается электрическая цепь.
Обе разновидности термостатов крепятся так, чтобы происходил прямой контакт с водой, при этом они не находятся возле нагревательного элемента. Кроме того, когда вода остынет, электроцепь разомкнется, и нагревание начнется снова.

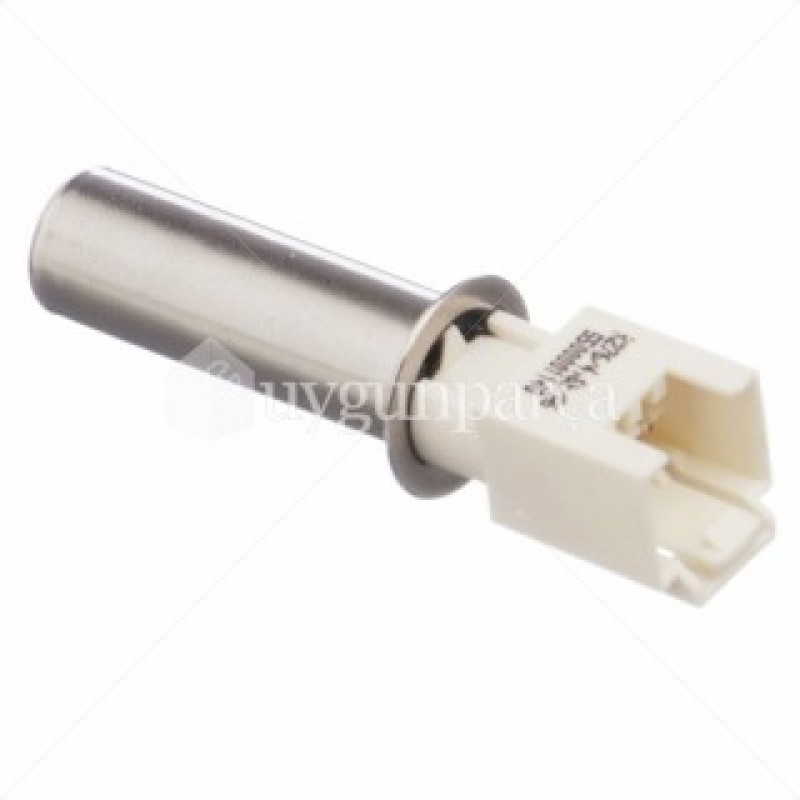

Датчик температуры стиральной машины Samsung
Современные модели оснащаются термисторами. Устройства, имеющие цилиндрическую форму с диаметром 10 мм, устанавливаются на электронагреватель. Когда вода нагревается, ее сопротивление меняется. Термистор производит замер сопротивления, что помогает определить температурные показатели. Близкое расположение ТЭНа не влияет на работу датчика.
Возможные проблемы из-за неисправности
Многие обращаются к мастерам по причине возникающих неполадок в процессе работы стиральной машины.
На неисправность датчика температуры будут указывать:
- Стирка белья в кипяченой или холодной воде независимо от выбранного режима.
- Чрезмерный нагрев внешних панелей.
- Слишком быстрый или спонтанный процесс стирки.
Температурный датчик (термистор)
Если включать агрегат с неисправным датчиком, это может привести к:
- повреждению белья;
- быстрому изнашиванию резинок на дверцах аппарата;
- чрезмерной нагрузке на панель управления;
- выходу из строя прочих комплектующих, что полностью остановит работу стиральной машины.
Проверка регулятора нагрева
При подозрении на поломку датчика температуры необходимо обратиться к специалисту либо разобраться с причинами нерабочего состояния агрегата самостоятельно. Как проверить функциональность элемента?
Проще всего снять термистор, поскольку он крепится непосредственно к ТЭНк. Во многих моделях, к примеру, Индезит, Самсунг, термодатчики находятся внизу машинки.
Извлечение термистора для замеров его сопротивления до и после нагревания предусматривает следующие действия:
- После предварительного выключения электропитания снимается задняя панель стиральной машины.
- Производится отсоединение контактов.
- Ослабляется крепление ТЭНа.
- Извлекается датчик.
Измерение сопротивления датчика температуры
В дальнейшем при помощи мультиметра измеряется сопротивление датчика температуры стиральной машины:
- используемый инструмент следует правильно настроить;
- к контактам термистора подключаются щупы мультиметра;
- термодатчик помещается в воду.
Если датчик температуры ТЭНа находится в рабочем состоянии, отмечается понижение сопротивления. Важно помнить, что при 20 градусах максимально допустимая отметка сопротивления – 6 000 Ом. Чем температура воды будет выше, тем изучаемые показатели должны быть меньше.
Специалисты советуют: если датчик оказался неисправным, лучше поставить новый.
Как проверить газонаполненный датчик:
- В первую очередь обесточивается машина и перекрывается вода.
- Производится демонтаж передней панели и задней стенки агрегата.
- Отсоединяются провода.
- Обычно в таких термостатах ломается медная трубка, из-за чего фреон выходит наружу. Решение проблемы – замена поврежденного датчика.
Как проверить биметаллический термостат? Чтобы его достать, понадобится также добраться до бака и отсоединить все контакты. Для теста пригодится мультиметр, с помощью которого устанавливается сопротивление термостата. Если оно падает после помещения регулятора в горячую воду, значит, поломку следует искать в другом месте. В противном случае, осуществляется замена элемента.
Особенности функционирования термодатчиков популярных агрегатов
Какой бы качественной стиральная машина ни была, рано или поздно приходится заниматься ее ремонтом. Зачастую возникает проблема с подогревом воды.
Она либо остается холодной, либо становится слишком горячей.
Подобные неисправности наблюдаются при работе моделей:
- LG;
- Индезит;
- Bosch;
- Candy;
- Ардо;
- Самсунг и прочих.
Когда один из узлов аппарата выходит из строя, на табло высвечивается соответствующий код, указывающий на причину поломки. Если необходимо обратить внимание на датчик температуры стиральной машины LG, она выдаст код tE. При отсутствии экрана можно наблюдать мигание индикаторов температуры.
Иногда в панели управления LG случаются сбои, что приводит к ошибочному высвечиванию кода. Для проверки следует обесточить машинку, а потом снова включить. Если LG продолжает показывать информацию о неполадках, понадобится убедиться в том, что соединения между модулем управления и электронагревателем находятся на месте.
Нередко нагревания воды не происходит из-за поломки датчика температуры. В аппаратах LG устанавливаются термисторы.
Если термистор ломается, производится его замена.
Достаточно надежными считаются машинки Индезит, однако и они в определенный момент могут ломаться. Один из плюсов Индезит – система самодиагностики, которая позволяет владельцу агрегата самостоятельно определить причину неполадок и устранить их, не обращаясь к специалистам.
Когда на дисплее появляется код F03, необходимо проверить датчик температуры Индезит. Если модель не имеет дисплея, одновременно загораются либо моргают лампочки, как и в случае с LG.
Загоревшиеся датчики на панели управления
Причины, почему этот элемент не работает:
- Проводка, которая соединяет термодатчик и панель управления, повреждена.
- Реле ТЭНа вышло из строя.
- Случилась неисправность в виде замыкания/размыкания цепи.
Любая стиральная машина, имеющая электронный модуль управления, изначально отключается и перезагружается. Если подобные действия показали, что произошел обычный сбой, желательно не отказываться от обращения в сервисный центр.
Возможно, так удастся избежать дальнейших проблем с Индезит.
Время от времени ремонт требуется машинкам Ардо, Bosch, Самсунг, Candy. Например, Ардо может часто перегревать воду, из-за чего портится не только белье, но и различные элементы машины. Следует быть крайне внимательными, если вода в Ардо закипает. Перегрев часто провоцируется неисправностью термостата или термистора.
Владельцы аппаратов Bosch и Candy нередко вызывают мастеров на дом, потому что машина прекращает греть воду. Причиной подобного бывает поломка ТЭНа или неисправность регулятора температуры. В некоторых моделях Bosch термостат установлен отдельно от нагревателя.
Специалисты утверждают, что необходимо регулярно следить за функционированием стирального агрегата. Его осмотром следует заниматься дважды в год. Но без особой надобности разбирать машинку не нужно, в частности, это касается проверки термодатчика.
Термостат стиральной машины (Низкие цены)
Главная Для стиральных машин Термостат
Фильтр товаров
Фильтр товаров
Сортировать по:
- Не сортировать
- Цена
- Цена
- Название
- Название
Артикул: 581213
581213 Датчик температуры стиральной машины Gorenje
Датчик температуры стиральной машины Gorenje
К сравнению
В наличии
Артикул: 49005297
49005297 Датчик температуры стиральной машины Candy
Датчик температуры стиральной машины Candy
К сравнению
В наличииАртикул: 8074873012
8074873012 Термостат стиральной машины Electrolux, Zanussi
Термостат стиральной машины Electrolux, Zanussi
К сравнению
Артикул: 817870123
817870123 Датчик сушки стиральной машины Smeg
Датчик сушки СМ Smeg
К сравнению
В наличии
Артикул: 415234
415234 Термостат стиральной машины Asko, Gorenje
Термостат стиральной машины Asko, Gorenje
К сравнению
Артикул: 619335
619335 Датчик температуры тэна сушки стиральной машины Bosch, Siemens
Датчик температуры тэна сушки стиральной машины Bosch, Siemens
В наличии
Артикул: 440248
440248 Датчик температуры стиральной машины ASKO, Gorenje
Датчик температуры стиральной машины ASKO, Gorenje
К сравнению
Термостат — датчик температуры в стиральной машине, обеспечивающий нагрев воды ТЭНом до нужной температуры.
По конструкции и принципу работы различают три вида термостатов: газонаполненные — баллончики с фреоном, оснащенные сенсором и управляющем модулем; биметаллические — полностью погружаются в воду, установлены в бытовых приборах, выпущенных до 2012 г.; термисторы — новейшие электронные термодатчики. Элементы выходят из строя по причине механического повреждения, заводского брака, при подключении машины к горячему водоснабжению или бойлеру. Признаки неисправности: несоответствие температуры воды заданному циклу, пар из люка, чрезмерный нагрев корпуса. Замена термостата достаточно сложная. Требуется получить доступ к нижней части бака агрегата.
Датчики температуры в бытовой технике
- Калькуляторы
- Задачи проектирования
Войти
Добро пожаловать! Войдите в свою учетную запись
ваше имя пользователя
ваш пароль
Забыли пароль?
Создать учетную запись
Политика конфиденциальности
Зарегистрироваться
Добро пожаловать!Зарегистрируйте аккаунт
ваш адрес электронной почты
ваше имя пользователя
Пароль будет отправлен вам по электронной почте.
Политика конфиденциальности
Восстановление пароля
Восстановить пароль
ваш адрес электронной почты
Поиск
Изменено:
Статьи категории
Содержание
Добро пожаловать во вторую часть нашей статьи о датчиках температуры. Как мы уже писали в предыдущей статье, бытовую технику можно разделить по размеру и назначению:
- Крупная бытовая техника – стиральные машины, сушилки для белья, посудомоечные машины, холодильники и морозильники, печи и печи,
- Мелкая бытовая техника – кофеварки, индукционные плиты, утюги и льдогенераторы,
- Отопительные устройства – обогреватели, радиаторы, вентиляторы и кондиционеры.
Стиральные машины – Датчик температуры в стиральных машинах позволяет точно контролировать температуру воды.
Примеры датчиков температуры в стиральных машинах:
Рис. 2. Примеры датчиков температуры в стиральных машинахОбщая спецификация датчиков температуры стиральной машины:
- Термистор NTC в корпусе из нержавеющей стали,
- Подходит для агрессивных сред (вода с пеной),
- К276 соответствует стандартам датчиков температуры воды в стиральных машинах,
- Диапазон температур: от -10 до 100°C,
- Долговременная стабильность,
- Возможность адаптации конструкции датчика к конкретным потребностям.
Посудомоечные машины — Датчики температуры в посудомоечных машинах используются для измерения температуры воды.
Контроллер впрыска (электронное устройство, управляющее системой питания двигателя) получает информацию от датчика, чтобы регулировать (в замкнутом цикле) температуру воды для каждой заданной программы посудомоечной машины.
Примеры датчиков температуры в посудомоечных машинах:
Рис. 4. Примеры датчиков температуры в посудомоечных машинахОбщие характеристики датчиков температуры посудомоечных машин:
- Термистор NTC, помещенный в пластиковый корпус специальной формы,
- Корпус влаго- и водостойкий,
- Возможность адаптации конструкции датчика к конкретным потребностям,
- Диапазон температур: от 0 до 85°С.
Холодильники и морозильники – Температурные датчики в холодильниках и морозильниках измеряют температуру холодильной камеры, защищают от образования льда на испарителе, поддерживают образование кубиков льда и определяют температуру окружающей среды.
Примеры датчики температуры в холодильниках и морозильниках:
Рис. 6. Примеры датчиков температуры в холодильниках и морозильниках- Термистор NTC, помещенный в пластиковый корпус специальной формы с кабельным вводом,
- Высокая устойчивость к влаге и воде,
- Силовой кабель с двойной изоляцией (M2025), по отдельности (M2010, M1005),
- Возможность адаптации конструкции датчика к конкретным потребностям.
Датчики температуры также используются в бытовых приборах, таких как: утюги, кофеварки, электрочайники, тостеры, рисоварки, подогреватели бутылочек, льдогенераторы, электрические грили и туристические печи (K504, K514, K524, M703, К560, К1560, М1703, К302, К45).
Эти устройства экономят больше энергии, более безопасны и удобны в использовании.
Примеры датчиков температуры в бытовых приборах малых габаритов:
Рис. 7. Примеры датчиков температуры в бытовых приборах малых габаритов (термисторы NTC с разными корпусами) Прочие устройства, содержащие датчики температурыОтопительные устройства – В них встроены датчики температуры в различных точках контура водяного отопления, в котле, на входе/выходе горячей воды, в дымоходе, в горячей воде баках и в устройствах управления/термостатах для измерения комнатной температуры.
Рис. 8. Датчики температуры встраиваются в различные точки системы отопления – в прямой и обратный поток отопительной воды или в котел, на вход и выход ГВС, на вытяжку для измерения дымовых газов, в резервуары для горячей воды, в блоках управления и термостатах для измерения комнатной температуры. Кроме того, датчики давления могут также использоваться для измерения давления хладагента в тепловых насосах Примеры датчиков температуры в отопительных приборах: Рис.
9. Примеры датчиков температуры в отопительных приборах (термисторы NTC с разными корпусами)Кондиционеры – Датчики измеряют температуру на испарителе, предотвращая его обледенение. Они также измеряют температуру на выходе воздуха или в помещении.
Рис. 10. Датчики измеряют температуру на испарителе для предотвращения обледенения, на выходе воздуха или в помещенииПримеры датчиков температуры в кондиционерах:
Рис. 11. Примеры датчиков температуры в кондиционерахГабаритные характеристики датчиков температуры кондиционера:
- Медный корпус хорошо отводящий тепло (К500),
- Измерение температуры на испарителе (К500),
- Термистор NTC в эпоксидном корпусе (М500, М800),
- Повышенная влагостойкость (М800),
- Возможность адаптации конструкции датчика к конкретным потребностям.
Источник: ТДК Электроникс
Михал
Инженер электроники и телекоммуникаций с дипломом магистра электроэнергетики.
Светодизайнер опытный инженер. В настоящее время работает в сфере IT.
Английский
Как проверить датчик температуры в стиральной машине
Датчик температуры — внутренний элемент стиральной машины, отвечающий за нагрев воды до определенной температуры и отключение ТЭНа. И если в один прекрасный момент машинка слишком сильно греет воду или не делает этого вовсе, то причина поломки может быть в датчике температуры. О том, как проверить его на работоспособность и заменить при необходимости, пойдет речь далее.
В стиральную машину автомат может быть установлен один из трех типов датчиков:
- газонаполненный;
- биметаллический или термистор
- .
Каждый из них отличается устройством, принципом работы, а значит имеет свои особенности при замене и проверке.
Термостат газонаполненный состоит из двух частей, первая представляет собой металлическую таблетку, диаметр которой от 20 до 30 мм, а высота до 30 мм.
Эта металлическая таблетка находится внутри бака машины, так что она соприкасается с водой для измерения ее температуры. Вторая часть датчика имеет форму трубки из меди, она подключена к внешнему регулятору температуры, расположенному на панели управления машины. Внутрь этих частей датчика закачивается газ — фреон. Под воздействием температуры воды фреон расширяется или сжимается, что приводит к замыканию и размыканию контактов, идущих к нагревательному элементу.
Терморегулятор биметаллический также имеет форму таблетки диаметром от 20 до 30 мм и высотой 10 мм. Внутри планшета находится небольшая биметаллическая пластина. При нагреве воды до выбранной температуры пластина прогибается, что приводит к замыканию контактов, нагрев воды прекращается.
В последних моделях стиральных машин в качестве датчика температуры установлен термистор. Представляет собой металлический цилиндр диаметром около 10 мм и длиной 30 мм.
Такой датчик температуры закрепляется на самом нагревательном элементе. Принцип его работы основан не на механической работе элементов, а на изменении сопротивления при нагреве воды до нужной температуры.
Проверка работоспособности датчика и его замена
Для того, чтобы проверить, исправен ли термостат стиральной машины, нужно добраться до него. И для чего первым делом отключаем машину от электрической сети. Теперь нужно разобрать сам автомобиль. Проще всего «снять» терморезистор с автомата, т.к. он находится внутри тэна. В большинстве моделей машин ТЭН расположен в нижней части стиральной машины.
Чтобы снять термистор, необходимо:
- Откройте заднюю крышку стиральной машины.
- Отсоедините провода от датчика к внешнему регулятору температуры.
- Ослабьте винт крепления тэна.
- Получите термистор от Тэна.
Теперь, когда датчик снят, нужно взять мультиметр и измерить сопротивление.
Выполняем следующие действия:
- настраиваем мультиметр на измерение сопротивления;
- подцепите щупы мультиметра к контактам датчика. При температуре 20 0 С сопротивлением датчика около 6000 Ом.
- опускаем датчик в горячую воду и смотрим на изменение показаний на мультиметре, при изменении температуры датчика. Если датчик исправен, то сопротивление будет падать, и при температуре около 50 0 С ним оно будет равно 1350 Ом.
Если термостат не работает, то его необходимо заменить на новый. Ремонту не подлежит. Собираем машинку в обратном порядке.
Чтобы добраться до датчика заправки, помимо вскрытия задней стенки стиральной машины, придется снять переднюю панель управления. Это нужно для того, чтобы отсоединить внешнюю часть датчика, как показано на фото.
Вернувшись в заднюю часть автомата, находим выход с проводами на корпусе бака. Аккуратно, чтобы не повредить медную трубку датчика, стягиваем резиновую изоляцию.
Тонким шилом аккуратно протыкаем уплотнительную резинку вокруг медной трубки и затягиваем ее. Слегка нажмите на основание датчика внутрь, чтобы он вышел из паза. После этого вытаскиваем датчик температуры через отверстие в баке. Отсоединяем провод от датчика и проверяем его на работоспособность.
Основной неисправностью в таких датчиках является пробой медной трубки, из которой поступает фреон . В результате нарушается работоспособность датчика. Для его замены покупаем датчик температуры в комплекте с выключателем и устанавливаем его на место, выполняя все действия по сбору в обратной последовательности.
Что касается биметаллического датчика, то чтобы его достать из стиральной машины, как и в предыдущем случае, нужно добраться до бака. А затем отсоединяем термостат от проводов. Теперь подключаем контакты датчика к щупам мультиметра и смотрим на показания сопротивления. Далее нагреваем датчик в горячей воде до определенной температуры и смотрим как изменилось сопротивление, если оно сильно упало, значит датчик исправен, иначе не будет.
