Дровокол с двигателем от стиральной машины своими руками

Это специальное устройство, необходимое для колки дров, изготавливается в нескольких конструктивных вариантах. Разделяют их на профессиональные и домашние, а также классифицируют по рабочему принципу. Сегодня рассмотрим, как самостоятельно изготовить дровокол с двигателем от стиральной машины.



Предназначение и принцип действия устройства

Дровоколы используются не только в бытовых условиях, но и на промышленном уровне. Представлены они гидравлическими прессами, конусными либо винтовыми приспособлениями. Рабочий принцип каждого из видов оборудования зависит от вида ножа и варианта его действия.



Гидравлический

Такой тип конструкции отличается легкостью использования и существенными эксплуатационными характеристиками. Главным достоинством агрегата считается плавность при работе, сочетающаяся с достойным уровнем эффективности и минимальными рисками вероятных отказов. Конструктивно устройство состоит из основы, рабочей цилиндрической части, упорного механизма, ножа, бачка для масла, насоса, распределителя давления, бензинового либо электрического двигателя от стирального оборудования.

В данном виде оборудования энергия через гидравлический цилиндр передается к штоку, приводя в действие упор. Плавным движением лезвие ножа входит в древесину и раскалывает чурку на части. Если мощности оказывается недостаточно, цилиндр останавливается, насос начинает выполнять холостые вращения, предотвращая выход из строя всего оборудования.

Конусное либо винтовое устройство

Сборка выполнена с помощью болтов и гаек, установка отличается надежностью и неплохим показателем мощности. Характерная особенность – крепление скользящего упорного элемента на станине, расположенной горизонтально. Движение выполняется посредством шарнирной шпильки с электрическим двигателем. Раскол выполняется конусом, а не лезвием ножа.

Достоинством можно назвать простоту устройства, легкость в обслуживании, продолжительный эксплуатационный период. Но двигатель должен иметь достаточную мощность.

По типам приводов такие колуны могут быть электрическими либо бензиновыми, использоваться в быту и в промышленной сфере.

Как самостоятельно сделать винтовой дровокол

Главная проблема при изготовлении заключается в том, что приходится долго искать подходящий по размерам конус. Приобрести его можно в специализированном магазине либо изготовить своими руками, используя металлическую заготовку.

Чтобы выточить конус, необходимо:

  • насадить стальную болванку на шкив электрического двигателя;
  • во время свободного вращения с заготовки снять лишний объем металла;
  • по поверхности болванки устроить упорную резьбу с левым направлением.

Заключительным сборочным этапом считается насадка шурупа на предварительно приготовленный вал, фиксация штифтом. После этого с противоположного конца вала надеваем фланец, в оснащении которого имеется мотоциклетная звездочка.



Делаем дровокол с двигателем от стиральной машины

Предварительно составляется чертеж будущего устройства, в котором учитывается принципиальная особенность винтовой конструкции, заключающаяся в расположении древесины по отношению к конусу. Обращаем внимание, что заготовка должна устанавливаться строго вертикально.

Проблема в том, что, если часть бревна оказывается под конусом, он ломается, либо вал гнется. Чтобы предотвратить подобную ситуацию и исключить попадание дров под конус, большинство пользователей устанавливают специальный киль, сохраняющий целостность вала. Такое приспособление гарантирует, что полено не затянет под конус, и предотвращает прокручивания вала в момент заклинивания. Отметим, что это помогает избежать оператору травмирования.

Кроме того, что киль защищает рабочую часть конуса, на него возлагается дополнительная задача. Когда наконечник конуса упирается в твердый слой древесины, то чурку не прижмет к столу. Но здесь необходимо беречь руки, чтобы они не попали между винтом и килем.

И все же, данный элемент рекомендуется установить, чтобы сохранить целостность конуса.

Любая установка базируется на каркасном основании, по которому выполняется монтаж. Станину сваривают из профиля либо делают из металлического листа. Примерные ее размеры – 2 на 4 либо 3 на 5 см. Площадка делится на две зоны – силовую и рабочую.

Силовая часть предназначена для подиума под электрический двигатель от стиральной техники. Он и станина представляют собой одно целое, потому что на данный элемент основания приходится основное воздействие нагрузочного характера.

В данной зоне располагается блок, отвечающий за управление двигателем, снятым со старой стиральной машины. Вся электрическая часть располагается на диэлектрической пластинке. Если есть возможность, ее следует спрятать в корпус из пластикового материала.

Рабочей зоной служит металлический стол толщиной в два – три миллиметра. Для разделения двух зон используют постамент, на котором крепится вал конуса. Отметим, что на сам вал конус не крепится. Даже при жестком соединении вал должен иметь свою опору из подшипников. Ее можно взять от подвески кардана транспортного средства с задним приводом и жестко приварить к станине.

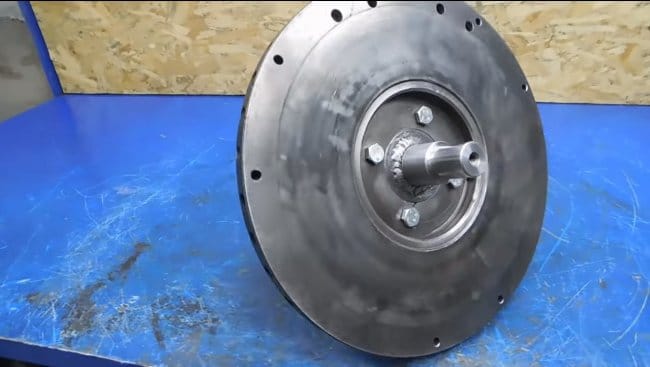

Чтобы демпфировать рабочие рывки и аккумулировать запас момента кручения, вал рекомендуется оснастить маховиком, для чего разрешается использовать одноименную деталь от автомобиля, подходящую по диаметру.

Силовую зону рекомендуется защитить кожухом, для чего к станине наваривают пару профильных дуг. В нижней части устраиваются надежные ножки, высота которых не должна превышать двадцати сантиметров. Рекомендованная высота стола – по уровню вашего пояса, чтобы во время работы спина оставалась в выпрямленном положении. Но здесь есть один недостаток – крупные заготовки высоко поднимать над уровнем пола затруднительно. Из-за этого многие мастера изготавливают дровокол максимально низко.

Теперь посмотрим, как выполнить подключение электрического двигателя, снятого со стиральной машины. Отметим, что, несмотря на модель и марку машины, электрическая схема двигателей схожа, но незначительные отличия все же имеются.

Как правило, от старых машин используют три вида двигателей – коллекторный, асинхронный и с электронным управлением (в комплекте с управляющим модулем).

Чаще всего используют асинхронный вариант, способы подключения которого рассмотрим подробней.

На старых двигателях этого типа на пуск имеется отдельная обмотка. Для определения нужной обмотки тестером проверяем сопротивление, которое на пусковой должно оказаться выше. Чтобы осуществить запуск двигателя, нажимается пусковая кнопка, а выключение выполняется разрывом цепи, по которой подается напряжение. Чтобы поменять направление вращения, точки подсоединения обмотки пуска меняются местами.

Современный асинхронный двигатель от стирального агрегата приводится в работу проще, для чего понадобится обычный бытовой автомат. Соединение выполняется последовательно, перемычкой через две обмотки.



Варианты изготовления других моделей

Рассмотрим несколько примеров.



Конусный дровокол

Простейшая конструкция с конусом. Состоит из домкратной части, конуса и рамы в форме буквы «П». Бревно закладывается между конусом и штоком, за счет поступательного движения выполняется раскол.

Оснастка монтируется на вал или редуктор, вращающийся медленно. Древесина ввинчивается на конус и разваливается на части. К сожалению, таким оборудованием невозможно колоть дуб или березу, образцы с повышенной волокнистостью. Есть еще один недостаток – конусная оснастка отличается сложностью исполнения.



Гидравлическое устройство

Состоит из гидроцилиндра с толкателем, насоса и элементов управления. Рама изготавливается из стального уголка, профильных труб, швеллера. Можно при проектировании предусмотреть установку рамы на колесную базу. Электрический двигатель от стиральной машины не применяется, вся работа по расколу выполняется гидравлическим домкратом. Режущий элемент представляется стальной полоской толщиной в три сантиметра, которая затачивается клином. Режущая часть по направляющим крепится тремя болтами.



Механическое устройство для колки дров

Его называют колуном на пружинках. Изготавливается просто, пользоваться им удобно. Монтаж осуществляется по следующей технологии:

  1. бетонируется вертикальная стойка;
  2. горизонтально навешивается балка с шарнирным элементом сверху и амортизаторным устройством снизу;
  3. на свободном участке фиксируется небольшая стойка с оснасткой;
  4. устанавливается рабочая колодка.

Главное преимущество состоит в отсутствии применения двигателя от старой стиральной машины, но одновременно с этим механическое приспособление обладает низкой производительностью, да и от работника потребуются немалая физическая сила.

Заключение

Чтобы знать, как правильно сделать своими руками дровокол, рекомендуется внимательно изучить чертежи и рабочие схемы. Кроме того, придется внимательно отнестись к выбору расходных материалов, делая акцент на их качестве и долговечности. Особое внимание придается устойчивому состоянию оборудования, чтобы работать было не только удобно, но и безопасно.

Заметим, что самодельный дровокол обойдется значительно дешевле по сравнению с заводской конструкцией и отлично подойдет в домашнем применении. Но если предстоит переколоть большой объем древесины, следует приобрести дровокол, изготовленный в заводских условиях.

Кроме этого из б/у стиральной машины так же можно сконструировать:

  • газонокосилку,
  • траворезку,
  • электровелосипед,
  • медогонку,
  • гончарный круг,
  • фрезер,
  • насос для полива,
  • бетономешалку,
  • токарный станок,
  • соковыжималку,

  • коптильню,

  • мангал,

  • зернодробилку,

  • перосъёмную машину,

  • ветрогенератор,

  • наждак,

  • гриндер,

  • воскотопку

  • циркулярку
  • и многое другое.

как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Содержание

  • 1 Назначение и принцип работы дровокола
  • 2 Делаем самостоятельно винтовой колун
  • 3 Как сделать электродровокол своими руками (видео)
  • 4 Самодельный дровокол с двигателем от стиральной машины
  • 5 Как сделать конусный дровокол: чертежи и этапы работ
  • 6 Как сделать винтовой дровокол (видео)
  • 7 Изготовление гидравлического устройства
  • 8 Механический пружинный дровокол своими руками
  • 9 Другие варианты изготовления конструкции
  • 10 Как изготовить дровокольную морковку (видео)

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

  • гидравлический агрегат;
  • конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

  • станиной;
  • рабочим цилиндром;
  • упором;
  • ножом или лезвием;
  • масляным баком;
  • насосным оборудованием;
  • распределителем уровня давления;
  • бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования.

В зависимости от типа привода, различается электрический и бензиновый колун.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

  • насадить металлическую болванку на шкив электродвигателя;
  • в процессе свободного вращения снять с болванки лишний металл;
  • нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

  • создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
  • установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
  • размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
  • выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
  • приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости. В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку,

представлен следующей конструкцией:

  • нижняя домкратная часть;
  • верхняя конусная часть;
  • П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки.

В этом случае можно использовать уже готовый комплект на основе:

  • вала 350 х 30 мм;
  • шкива с ременной передачей;
  • парой опор вращения в виде подшипников;
  • «шурупа» 220 х 55 мм

Допускается также самостоятельное изготовление оснастки на токарном станке.

Как сделать винтовой дровокол (видео)

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба.

В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

  • изготовления рамы;
  • изготовление устойчивой платформы;
  • приваривание вертикальной направляющей;
  • приваривание косынки с обратной стороны направляющей;
  • изготовление из металлических уголков ползунка;
  • усиление места упора штока гидравлического домкрата;
  • приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
  • переделка ручки домкрата для удобства работы;
  • приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином. Для крепления резака на направляющую нужно использовать три болта М-12.

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

  • забетонировать вертикальную стойку;
  • навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
  • закрепить на свободном балочном конце короткую стойку и оснастку;
  • установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

Особенности изготовления конструкции на реечно-зубчатой передаче:

  • на выходном вале понижающего редуктора или шкива монтируется шестерня;
  • движение шестерни вызывает подвижность зубчатой рейки;
  • напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
  • шестерня получает сцепление с рейкой посредством управляющей рукояти;
  • рабочая часть конструкции монтируется на прочную стационарную раму;
  • к рамному основанию крепится колун;
  • перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
  • возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Винтовой дровокол своими руками: инструкция, чертежи, фото

Для жителей частных домов или для владельцев загородных участков, часто актуальным становится вопрос: как сделать винтовой дровокол своими руками и где для этого взять инструкции, чертежи, фото? Ведь в частном доме часто приходится заготавливать дрова. При небольшом их количестве можно справиться и топором. Если же их много, топор уже не поможет – потребуется немало сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для изготовления дровокола используются узлы от другого оборудования. Самодельные агрегаты по типу своего рабочего органа подразделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластина. Древесину на нее подает толкатель. Дровокол этой категории называется реечным. У устройств второго типа основной элемент – конус с винтовой резьбой. Такой дровокол называется конусным. Второе его название – винтовой. По своему конструктивному исполнению он более простой, чем реечный.

  1. Принцип действия, преимущества и устройство винтового дровокола
  2. Элементы конструкции
  3. Изготовление
  4. Установка двигателя и главного вала
  5. Монтаж конуса
  6. Техника безопасности

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

  1. Простота конструкции.
  2. Низкая стоимость узлов.
  3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
  4. Высокая производительность (до 12 м3 дров длиной около 60 см).
  5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

  • допустимая мощность электродвигателя — 2-4 кВт;
  • наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
  • вал винта должен находиться на подшипниковых опорах;
  • на конусе должна быть упорная резьба;
  • высота агрегата должна быть около 800 мм;
  • ремни желательно использовать клиновидные, а шкивы — двухручейные;
  • заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

  1. Лист металла толщиной 4-5 мм.
  2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
  3. Вал.
  4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
  5. Ремень или цепь.
  6. Подшипники, имеющие корпус.
  7. Электродвигатель.
  8. Провода.
  9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
  10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
  11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала — от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

  • электродрель со сверлами разного размера;
  • молоток;
  • сварочный аппарат;
  • болгарка;
  • рулетка, ключи;
  • маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала — никакого сопротивления быть не должно.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

После этого приступайте к подключению электрического оборудования. Все — дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

  • длина — 850 мм;
  • ширина — 450 мм;
  • высота — 650 мм.

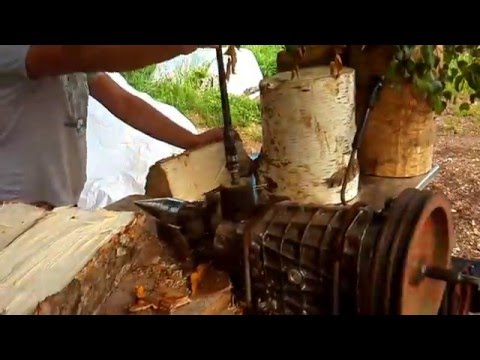

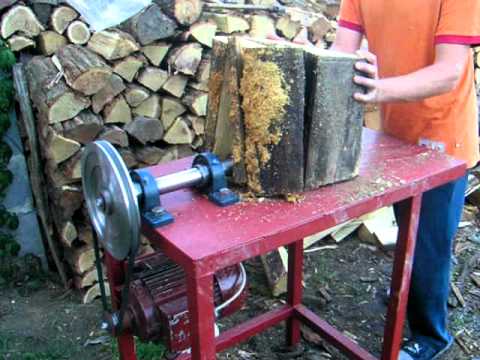

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел — 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Republished by Blog Post Promoter

Дровокол своими руками из стиральной машины

Содержание

  • 1 Выбор конструкции
  • 2 Подбор материалов
  • 3 Сборка дровокола

Многие владельцы частных квартир и домов в современной России вынуждены использовать дрова или уголь для отопления. Дровяные печи сегодня широко используются для обогрева различных помещений. Чтобы зима не была холодной, необходимо заготавливать дрова.

Если есть здоровье и время, то можно воспользоваться топором, однако, если нет возможности, то можно включить фантазию и сделать дровокол из старой стиральной машины.

Выбор исполнения

По сравнению с ручным колением дров работать с дровоколом намного проще и удобнее. Для такой работы не требуется больших усилий, чтобы поднять колодки и раскачать тяжелый инструмент. При работе дровоколом нужно только подавать пеньки. Всю тяжелую работу выполняет машина. Перед сборкой дровокола своими руками следует ознакомиться с инструкцией и особенностями проведения работ. Во-первых, следует определиться с конструкцией устройства. Есть несколько распространенных вариантов:

  • дровокол с гидравлической системой;
  • Устройство с реечным механизмом;
  • Дровокол со ступенчатой ​​конструкцией шнека.

После рассмотрения всех вариантов можно прийти к выводу, что винтовой дровокол можно выполнить проще и быстрее. Он компактен и прост в сборке. Элементов в нем немного, процесс расщепления отличается высокой скоростью. Благодаря шнековому дровоколу работу можно значительно ускорить. Для начала нужно разобраться с конструкцией дровокола.

Такое устройство имеет несколько основных деталей:

  • рама;
  • конус;
  • двигатель, позаимствованный у стиральной машины;
  • приводной механизм.

Принцип работы самодельного дровокола очень прост. Мотор от стиральной машины будет передавать мощность на малый шкив. Культя толкается вбок на конусе. В результате он распадается пополам. Конструкция легко собирается своими руками. Однако перед началом работы следует подобрать определенные материалы.

Подбор материалов

Для выполнения работы потребуется подготовить небольшой список инструментов. Кроме того, необходимо иметь базовые навыки работы с электросварочным оборудованием. Из инструментов необходимо подготовить:

  • сварочный аппарат и электроды;
  • плоскогубцы;
  • дрель;
  • наковальня и тиски;
  • линейка;
  • шлифовальный круг;
  • напильники и отвертки.

Найти все подходящие материалы будет сложнее. Одной из главных деталей конструкции является конус. Такой товар обычно не продается в магазине. Однако создать его в бытовых условиях достаточно проблематично. Сначала эту часть нужно вывернуть, нарезать на конус резьбу, подержать в духовке и охладить в воде. Эта технология создает определенные трудности для изготовления конуса своими руками. Однако есть и другой вариант. В любом городе можно найти магазины, в которых продаются конусы, разработанные специально для самодельных лесорубов. К тому же там можно найти все необходимые детали для такого устройства. Приобретите большой и малый шкив, подшипники, шестерню и вал.

Помимо таких элементов вам нужно будет создать прочную кровать. Его можно сварить из металлических уголков. Кроме того, для кровати вам понадобится стальной лист и кардан старой машины. Его можно приобрести на разборе за символическую цену. Для того чтобы дровокол было удобно перемещать, к раме потребуется прикрепить колеса. Лучше, чтобы они были от каталки или велосипеда. Осталось найти еще одну деталь — мотор. Его можно взять из старой стиральной машины. Работа устройства невозможна без двигателя. По этой причине следует найти старую стиральную машину и снять с нее электродвигатель. Вы должны использовать мультиметр, чтобы убедиться, что он работает. Кроме того, для крепления деталей друг к другу потребуется запастись болтами и гайками.

Сборка дровокола

Сделать дровокол своими руками можно довольно быстро. Благодаря такому устройству можно забыть об изнурительной работе по рубке дров. Работу следует начинать с изготовления прочной грядки. Для этого с помощью болгарки необходимо отрезать уголок:

  • 2 части — по 1,4 м;
  • 4 детали по 20 см каждая;
  • одна деталь — 45 см.

После этого необходимо уложить на пол параллельно 2 штуки 1,4. Их необходимо размещать на расстоянии 45 см. Концы длинных уголков свариваются буквой «П». Затем следует отступить от сварного шва 90 см и приварите карданную часть между уголками. Затем стальной лист укладывается и сваривается. Осталось сделать ножки. Их размещают по краям кровати. Впоследствии к ним крепятся колеса. После этого можно заняться коробкой передач. В элемент подвески следует вставить вал. На него надеваются шкивы.

Следующий шаг самый важный. Затем небольшой шкив надевается на вал двигателя. Закрепить мотор необходимо таким образом, чтобы он был установлен максимально надежно. Это связано с тем, что во время работы неизбежна вибрация дровокола. Шкивы соединены ремнем. Наденьте «ушастые» подшипники на свободный конец вала. И надежно прикручены к металлическому листу. После этого двигатель подключается к машине. Впоследствии к нему можно подключить сетевой кабель. После того, как эта работа будет выполнена, следует проверить, как работает мотор в паре с коробкой передач. Если заедания и проскальзывания не замечено, конус можно ставить.

Внимание! Прежде чем начать пользоваться новым дровоколом, стоит посмотреть видео о том, как правильно с ним работать.

Винтовой дровокол — отличный помощник по хозяйству. Это экономит время и усилия. При его использовании можно забыть о кропотливой работе по заготовке дров. Чтобы не запутаться при сборке, можно нарисовать примерную схему конструкции.

Дровокол | Форум лесоводов, бензопил и работ по дереву

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
