Ремонт своими руками командоаппарата стиральной машины

Мы постараемся ответить на вопрос: ремонт своими руками командоаппарата стиральной машины по рекомендациям подлинного мастера с максимально подробным описанием.

Выполнение программ некоторых стиральных машин автомат (уже уходящих в прошлое) строится на работе специальных механических приборов.

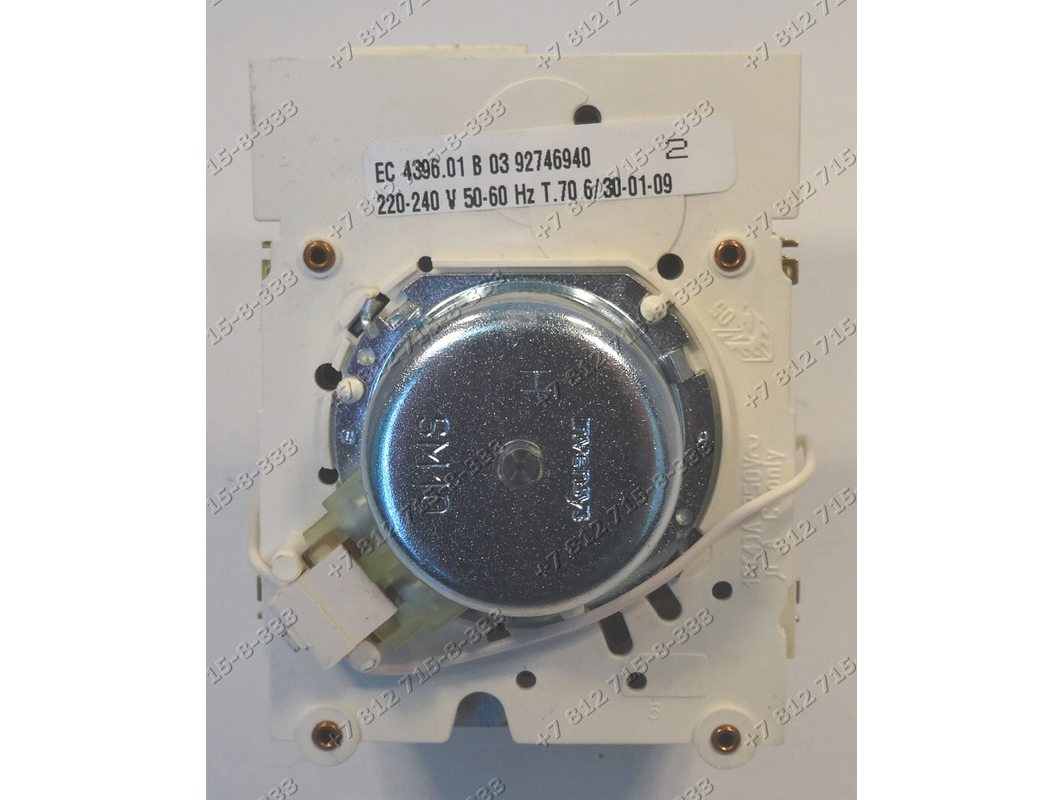

Их называют по разному: программаторы, таймеры или командноаппараты стиральных машин.

Органы управления управляются коммутатором контактов, приводимого в движение с помощью ряда кулачков. Движение на кулачки передается от синхронного двигателя с помощью ряда шестерен и рычагов.

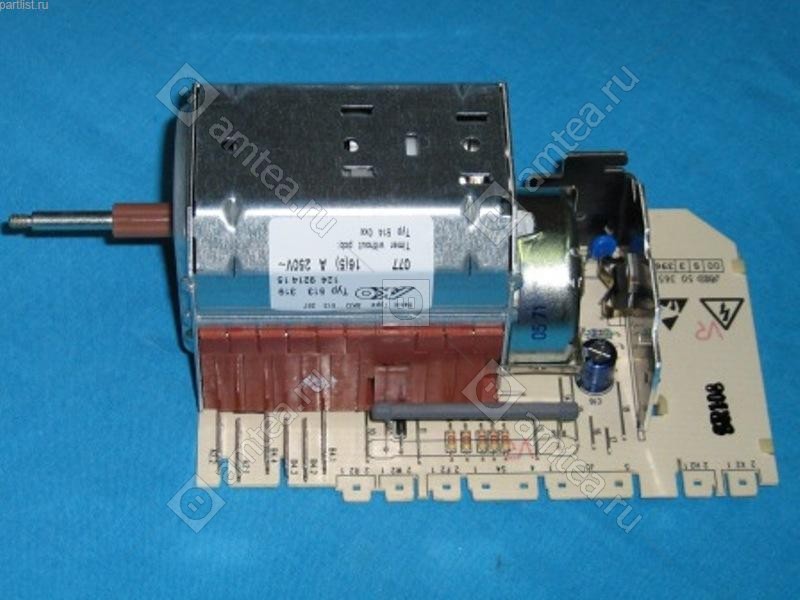

Они состоят из двух компонентов: электромеханического таймера и платы управления. Плата управления припаяна непосредственно к разъемам на таймере и выполняет следующие операции:

– контролирует программы стирки и дополнительные функции
– управляет двигателем таймера
– управляет и контролирует двигатель барабана

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Все другие компоненты и устройства питаются от контактов программатора.

1 — шаговый электромотор, 2 — передаточные шестерни,
3 и 4 — пакеты кулачков, 5 — скользящие контакты

Он состоит из набора программных дисков с выступами и углублениями. Выступы и углубления называются кулачками.

Весь набор дисков с кулачками приводит во вращение синхромотор с редуктором, как показано на рисунке.

Командоаппараты надежные в эксплуатации.Но когда технике более 10 лет и они приходят в негодность.

Самая распространенная неисправность — подгорание контактов подачи напряжения на ТЭН или входных сетевых контактов.

Достаточно промыть и почистить подгоревший контакт.Продаются специальные жидкости для промывки контактов (KONTAKT S,Caig Deoxit).

Попрыскайте на механизмы коммандника и возможно его разборка и не потребуется.

Прокрутите шестерни пару раз по кругу по часовой стрелке.Жидкость разойдется по механизму.

Обязательно проверьте конечное устройство на наличие напряжения. При разборке лучше сфотографировать расположение элементов для недопущения ошибок.

Таймер неисправен лишь в том, случае, если на его входе напряжение есть, а на управляемом в данном положении устройстве — нет.

День добрый.Пожалуйста подскажите – проблема
не поступает питание на шаговый двигатель командоаппарата,попала данная машина после неквалифицированного вмешательства, есть предположение что перепутаны, неправильно вставлены разъёмы в командоаппарат?-он просто болтался внутри машины на плохо вставленных разъёмах. Фото серийника, командоаппарата и расположение разъёмов прилагаю ниже.

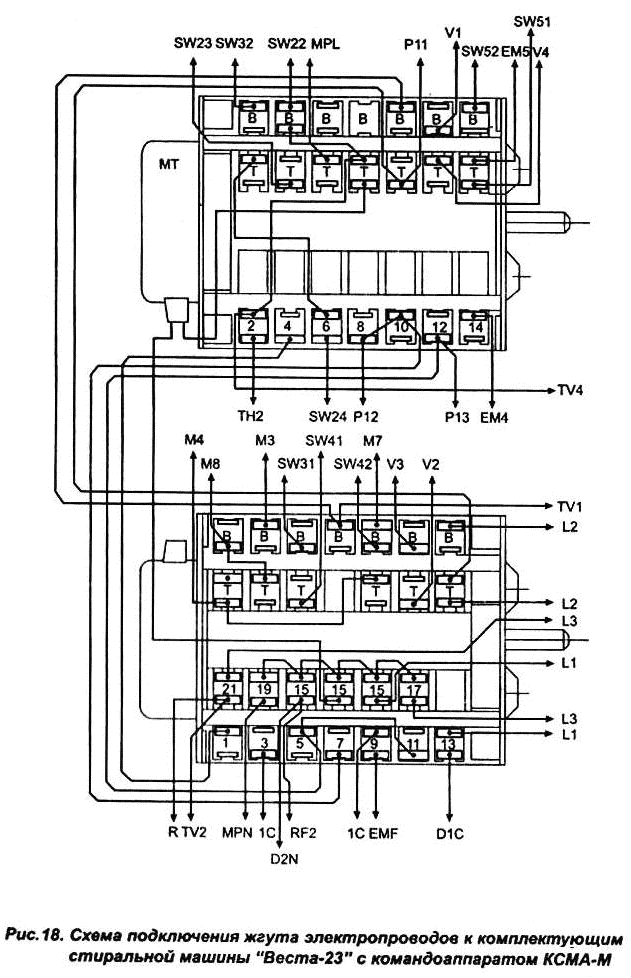

Поиск схемы по форуму и сети дал не похожую схему которая не совпадает с моим расположением и не дает решить проблему. в сети, только на электротаня

, были найдены пару мануалов на эту модель,но без схем и с одной циклограммой не корректной которая также не дает возможности решить проблему.
В данный момент контакты разъёма поправлены, но интересует их правильное местоположение на данной машинке.
Спасибо!

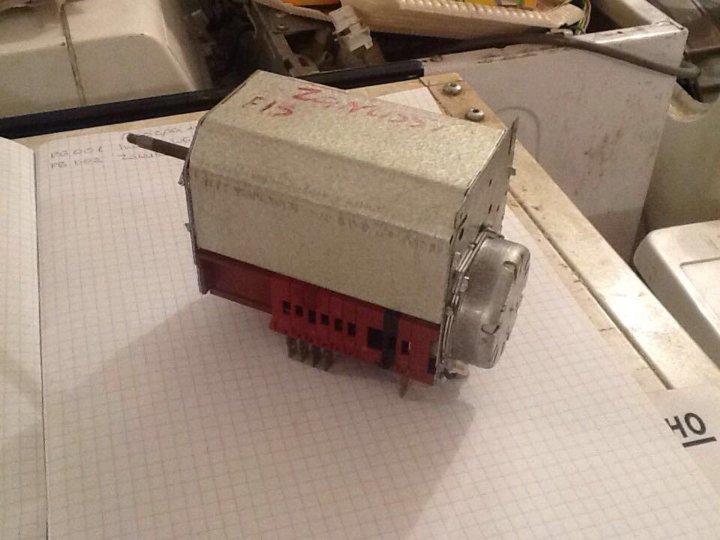

DSC00125.JPG 94,8 КБ Скачано: 346 раз(а)

Забанен

Сообщения: 394

Добрый день страна. У меня проблема с Indesit W63T, проблема в командоаппарате. По фото вижу очень похожий аппарат. У меня двигатель запитан с разъема F и D, но между разъемами красного цвета и черного имеется пространство. Попытался почистить контакты для красного разъема (не работал двигатель в режиме стирки и в режиме полоскания), перестал работать двигатель отжима воды (насос).

Двигатель стирки заработал. Контакты в ужасном состоянии. Лучший вариант поменять командоаппарат. Вопрос, можно поменять на другие командоаппараты? Точно такой в мастерских в продаже не нашел, в интернете тоже. Задавал в поиске Indesit W63T. Может кто-то сталкивался с такой проблемой.

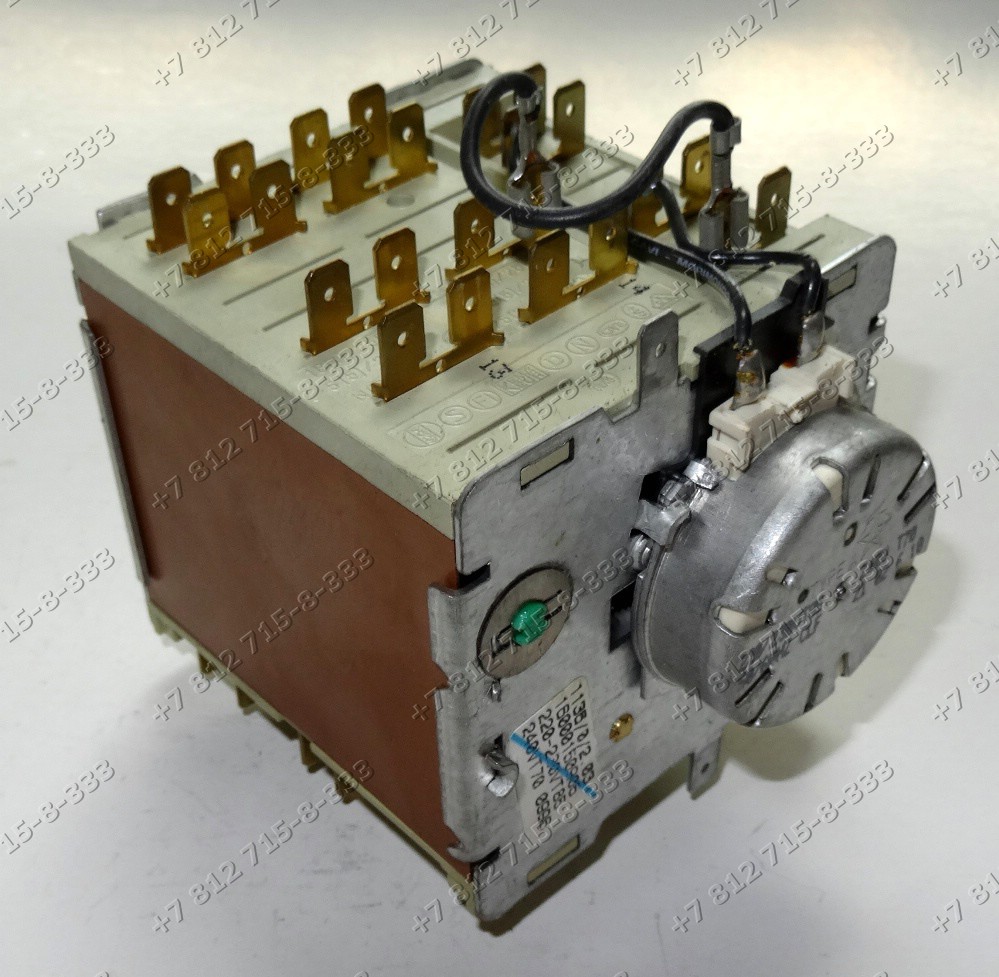

Программатор является важнейшим элементом управления в стиральной машинке. Он отвечает за выбор режима стирки, отчим и замачивание. А в новейших моделях эта деталь также отвечает за сушку белья. Этот элемент также называют таймером либо командоаппаратом. Программатор присутствует во многих автоматических стиральных машинках. Внешне он выглядит как круглая ручка, расположенная на панели управления.

Причины возникновения поломки

Программатор, как и многие другие детали машинки иногда выходит из строя. В этом случае выполняется ремонт или замена программатора стиральной машины. Выход из строя этого элемента может произойти по следующим причинам:

• скачет напряжение в электросети. При сбоях в подаче электричества часто возникает неисправность плат и электросхем. В результате программное обеспечение слетает и возникают ошибки в процессе работы стиральной машинки. В этом случае требуется переустановка ПО.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

• неосторожное обращение с аппаратом. Не секрет, что многие люди очень халатно относятся к своей технике. Стиральные машины достаточно часто получают механические повреждения, которые не позволяют ей полноценно функционировать.

• на металлические шестерни командоаппарата попала вода, они заржавели и стали вращаться с затруднением. Замена программатора стиральной машины – это весьма дорогостоящая процедура. По этой причине лучше сначала попытаться очистить поверхность;

• нагревательный элемент неисправен. Очень часто поломка ТЭНа приводит к выходу из строя других деталей стиральной машины. Также поломка этого элемента может привести к неисправности программного управления. При сильном нагреве нагревательного элемента могут расплавиться колесико, кнопки и прочие элементы.

Стиральная машина не сможет в полной мере выполнять свои функции, если произошел отказ программатора. Поэтому замену этого элемента нужно выполнять незамедлительно.

Существует несколько признаков, свидетельствующих о том, что нужно поменять программатор стиральной машины или выполнить его ремонт:

• не включается машинка при исправности электросети. Причиной такой неисправности может быть деталь блока управления, в частности, программатор;

• До того, как разобрать стиральную машину, необходимо проверить состояние розетки и сетевого провода;

• стиральная машина не задает программы или в процессе стирки происходит их сбой. А время, отображаемое на дисплее, не соответствует установленному режиму стирки;

• У некоторых моделей стиралок неисправность программатора можно определить по внешним призракам. Например, если все индикаторы на панели управления мигают одновременно.

Что делать, когда становится неисправным этот элемент схемы управления? Эту проблему можно решить двумя способами. Можно попытаться отремонтировать стиральную машинку самостоятельно либо обратиться в специальную организацию.

Если машинка имеет электромеханический программатор, то необходимо купить новый, который устроен аналогично и произвести замену этого элемента.

Заменить электронный вариант значительно сложнее. Разберемся, как поменять программатор стиральной машины своими руками. Для этого нужно:

• купить фирменный программатор;

• скачать драйвера для электронного прибора;

• скачать программное обеспечение для своей модели;

• выполнить установку всего программного обеспечения на компьютер и проверить исправность оборудования;

• подключить командоаппарат к компьютеру и панели управления машинки;

• Выполнить установку программы и драйвера на командоаппарат, а также выполнить прошивку.

Покупать лучше фирменный программатор. Такой прибор тестируется на изготовителем, его значительно легче подключить. Также найти программное обеспечение для такого программатора намного легче.

Сегодня все фирмы-изготовители стиральных машин выпускают и детали к ним. По этой причине подобрать требуемую деталь для определенной марки совсем не сложно. Запчасти можно приобрести у представителей компаний, заказать в интернет магазине или в сервисных центрах.

Электромеханические программаторы, которые до сих пор применялись и применяются во множестве моделей СМА, представляют собой весьма сложный функциональный узел. Эта отработанная годами конструкция еще долго «не сойдет со сцены», поэтому мы рассмотрим, как устроены подобные командоаппараты распространенных типов.

Во множестве моделей СМА электромеханический программатор — это «мозг машины». Подобные программаторы применяются также и в блоках с микроконтроллерами.

Для начала напомним, что собой представляет электромеханический программатор и как он действует. Итак, на рис. 1 представлен схематически электромеханический программатор.

Рис. 1. Устройство электромеханического программатора

Он состоит из набора программных дисков с выступами и углублениями. Выступы и углубления называются кулачками. Весь набор дисков с кулачками приводит во вращение синхромотор с редуктором, понижающим обороты синхромотора (timermotor).

Внешний вид и устройство синхромоторов показаны на рис. 2. Представлено два типа.

Синхромотор состоит из корпуса, в котором находится рабочая обмотка, полюсные наконечники и кольцевой магнитный ротор. Чтобы этот ротор вращался в строго определенном направлении, применяют специальную фигурную вставку. Ее хорошо видно на рис. 2.

Благодаря этой вставке магнитный ротор может вращаться только в одном направлении. Таким образом, в зависимости от конфигурации вставки, ротор синхромотора может вращаться либо по часовой стрелке, либо против.

На рис. 3 показан еще один тип синхромотора в разобранном виде.

Рис. 3. Устройство синхромотора

Он также состоит из корпуса с полюсными наконечниками, магнитного ротора и катушки с обмоткой. Обмотка на каркасе изолирована липкой лентой, т. е. выполнена открытым способом в отличие от предыдущих типов синхромоторов, в которых обмотка залита компаундом прямо в корпусе.

Направление вращения ротора обеспечивают три шестеренки под верхней крышкой. Частота вращения роторов у синхромоторов 500 об./мин., сопротивление рабочей обмотки 9—10 кОм. Все обмотки рассчитаны на подключение к напряжению 220 В (в российском стандарте).

Итак, синхромотор приводит во вращение шестерни понижающего обороты редуктора и набор программных дисков (программный барабан) с кулачками. Диски с кулачками делятся на две основные группы: это «быстрые» и «медленные» кулачки. Каждый из программных дисков взаимодействует с рычагами-толкателями, которые, собственно, и переключают исполнительные контакты.

На рис. 4 показан процесс переключения: в каждой из контактных групп есть подвижный (переключаемый) контакт, который может занимать три фиксированных положения.

Рис. 4. Процесс переключения контактов

В некоторых программаторах имеются дополнительные контакты, служащие для подачи напряжения питания на электросхему СМА в течение цикла стирки. Эти контакты замыкаются между собой только при выдвижении ручек программатора «на себя», например, как на рис. 5, то есть при включении программы стирки.

Рис. 5. Устройство программатора со встроенным выключателем

Функции переключения у кулачков разные: «быстрые» кулачки служат для переключения направления вращения (реверса) ведущего мотора и приводятся во вращение синхромотором. «Медленные» кулачки обеспечивают переключение режимов стирки, и вместе с ними вращается и ручка программатора с обозначениями.

Особо отметим — есть модели программаторов, в которых на период нагрева воды в баке привод «медленных» кулачков механически отключается от редуктора синхоромотора. Отключение производится с помощью электромагнита, расположенного на торцевой части корпуса программатора (рис. 6).

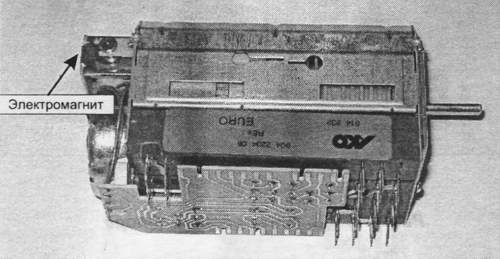

Рис. 6 Программаторы с электромагнитом «термостоп»

Этот электромагнит, как и функция, которую он осуществляет, называется «термостоп». В СМА с микроконтроллерными блоками подобное отключение производится с помощью маломощного симистора, который по команде с микроконтроллера прекращает подачу напряжения питания на синхромотор, а функцию «быстрых» кулачков осуществляют реле.

Контакты этих реле переключают направление вращения ведущего мотора. В более простых моделях СМА функцию «термостоп» осуществляет термостат для установки температуры. Напряжение питания синхромотора программатора подключается контактами этого термостата после некоторого подогрева воды (обычно до 30 °С).

Итак, мы познакомились с общим устройством программаторов, а теперь перейдем к рассмотрению конкретных конструкций.

К сожалению, невозможно в рамках одной статьи описать все командоаппараты, поэтому, опять же, мы изучим их внутреннее устройство на примере самых распространенных. Но сначала сделаем одну оговорку. Как известно, практически вся бытовая техника рассчитана на ремонт методом замены блоков, и крупные сервис-центры не приветствуют «умельцев».

Однако в нашем случае речь пойдет о безвыходных ситуациях, когда новый программатор (или модуль блока управления с программатором) достать невозможно либо его доставку придется ожидать несколько месяцев. Так что, зная устройство контактной системы программаторов, подавляющее большинство из них вполне можно быстро отремонтировать. Это будет оправдано и к тому же выгодно: как правило, дефект заключается лишь в подгорании пары-другой контактов.

Хоть программаторы и считаются неразборными узлами, при определенных навыках их вполне можно разобрать и восстановить. Основные дефекты, как уже упоминалось, возникают в контактных системах программаторов от попадания воды или моющего раствора или от замыканий во внешних цепях — в этом случае контакты подгорают. Также довольно часто наблюдалось подгорание контактов, коммутирующих мощную нагрузку: нагревательные элементы, обмотки ведущих моторов и от замыканий в перетершемся жгуте электропроводки.

Начнем экскурсию с рассмотрения самых простых типов программаторов.

Это программаторы с одной или двумя съемными боковыми крышками. Крышки из гетинакса легко вынимаются из пазов в корпусе. На рис. 7 представлены два программатора со снятыми боковыми крышками (кстати, эти крышки защищают только от пыли).

Программатор – одна из самых главных деталей управления в стиральной машине, которая отвечает за выбор необходимого режима стирки, в том числе за отжим, замачивание, а в новых моделях машин и за сушку. Программатор еще называют командоаппаратом или таймером, он используется в большинстве стиральных автоматических машин и выглядит как выступающая круглая ручка на панели управления.

Без программатора могут обходиться только машинки с микропроцессором и наличием функции fuzzy logic, управление в таких агрегатах осуществляется посредством сенсорной или кнопочной панели. И если программатор выходит из строя, то и стирка в такой машине невозможна. Но как понять и проверить, что неисправность машинки именно в этой детали, возможен ли ее ремонт своими руками, предлагаем разобраться вместе.

Программатор – важный узел блока управления в стиральной машине, который состоит из большого количества деталей.

Эти детали с течением времени могут ломаться, а значит, может потребоваться их ремонт. Но чтобы такой ремонт осуществить, нужно разобраться с устройством программатора. Электромеханический командоаппарат автоматической машины включает следующие основные элементы:

• синхромотор;
• редуктор;
• контакты;
• шестерни;
• кулачки (выступы и углубления), приводящие в действие синхромотор.

Программаторы бывают двух видов:

Гибридный командоаппарат считается наиболее надежным, но при этом его функциональные возможности ограничены. Электронные агрегаты блока управления машины автомат более совершенны, имеют большое количество функций и тонкую настройку. Но они подвержены более частым поломкам, могут реагировать на скачки напряжения, сбиваться в работе, произвольно выключаться.

Поломка программатора может быть определена несколькими признаками:

машина перестала включаться и при этом с электрической сетью все в порядке, то причина неисправности может быть вызвана одним из элементов блока управления и командоаппаратом в том числе;

Обязательно перед тем, как разбирать машинку, не забудьте проверить сетевой провод и розетку на предмет пробоев.

во время стирки программа сбивается, время не соответствует выбранному режиму;

в некоторых моделях стиральных машин внешним признаком может быть мигание всех индикаторов на панели управления.

Несмотря на то, что командоаппарат – это достаточно надежная деталь стиральной машины, но и она лет через 10 может сломаться. Основной причиной, которую отмечают мастера, является неаккуратное обращение пользователей с агрегатом. Так, например, если ребенок подошел к машинке во время стирки и начал крутить ручку, то этого может быть достаточно для выхода программатора из строя.

Еще одна причина поломок – это скачки напряжения в электрической сети. Кроме того, попадание влаги вовнутрь программатора может также вызвать сбой в работе. Ну, и не исключаем брак при производстве деталей.

Ремонт программатора начинаем с его правильной разборки. Проблема заключается в том, что разновидностей программаторов довольно много, а уж про модели и говорить нечего, в каждой модели присутствуют свои особенности разборки. Расскажем об особенностях разборки программатора на примере устройства от автоматической стиральной машинки Аристон. Порядок действий следующий:

• Берем снятый с машинки программатор и внимательно осматриваем его. Находим сбоку фиксаторы, удерживающие пластиковую крышку, поддеваем их отверткой и снимаем крышку.

Важно! При снятии крышки будьте предельно внимательны, под ней находится несколько мелких пружинок, которые имеют свойство разлетаться при разборке программатора, не потеряйте их.

Обратите внимание! Разбирая движок программатора, не забудьте осмотреть обмотку, ведь она тоже может подгореть, что нарушит работу устройства управления. Если обнаружили подгоревшую проволоку, ее придется убрать, а на ее место намотать новую.

Специалисты категорически не советуют браться своими руками за ремонт программаторов немецких стиральных машин типа Miele или Siemens. Их устройства имеют сложную конструкцию, представленную несколькими сжатыми попарно пластинами. Когда начинаешь разбирать такие программаторы, пластины разлетаются в разные стороны и собрать их потом крайне сложно, поскольку при разлете пластины повреждают хрупкие пластиковые пазы. Мы со своей стороны советуем доверить ремонт программаторов от немецких стиральных машин мастерам.

Следует отметить, что немецкие программаторы это еще не самое сложное. В стиральных машинах Gorenie, установлены программаторы с впаянной платой управления. Чтобы осуществить их ремонт, нужно виртуозно владеть паяльником, причем не обычным, а специальным с тонким жалом. За ремонт таких программаторов не берутся даже большинство мастеров, поэтому мы со своей стороны посоветуем вам не тратить попусту силы, а просто заменить сломанный программатор от стиральной машины Gorenie на новый.

В заключение отметим, ремонтировать командоаппарат машины автомат своими руками далеко не всегда дело благодарное. Есть устройства с простейшей конструкцией, в которых не грех поковыряться, может сделать и не удастся, но и хуже не будет. Но иной командоаппарат устроен настолько сложно, что ремонт его просто не целесообразен, либо можно это делать только хорошему мастеру.

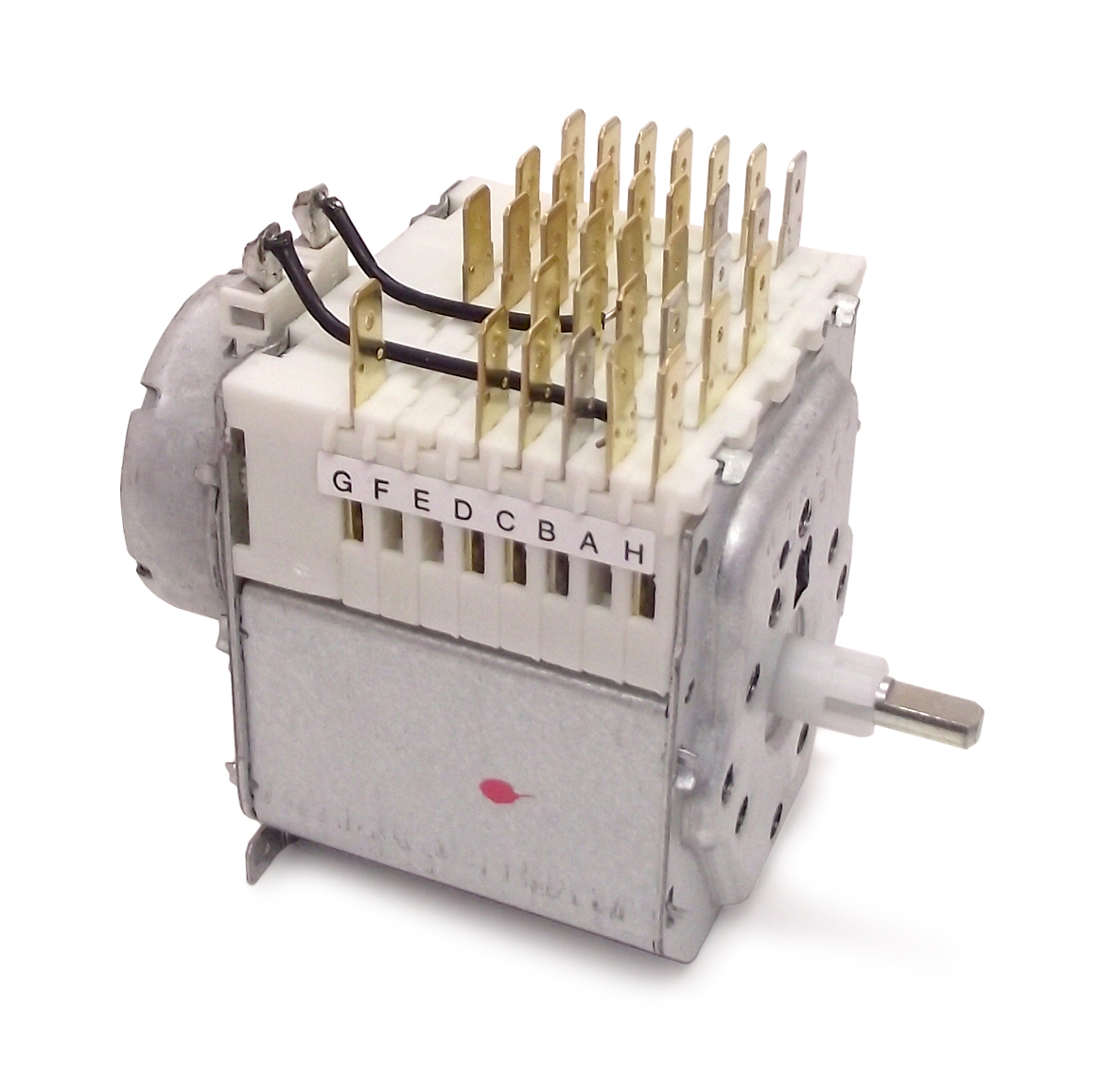

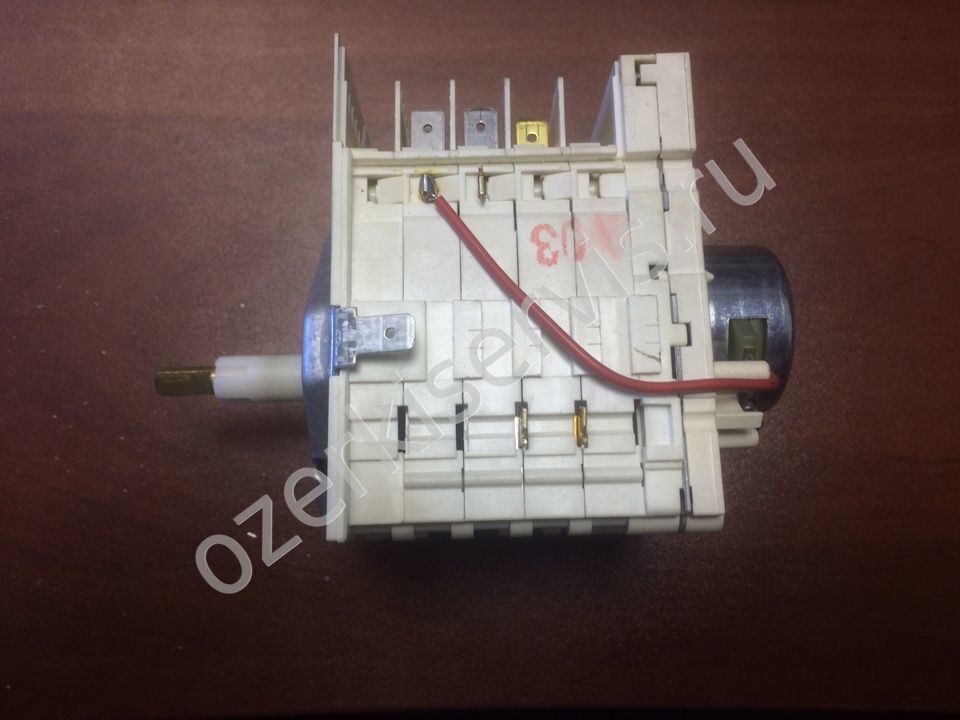

Программатор представляет собой ручку на панели управления большинства стиральных машин. С виду простой, но на деле сложный механизм, контролирующий включение и отключение разных программ стирки, набор и слив воды. Это целый блок управления, состоящий из многих деталей. Выглядит как выступающая ручка на панели управления.

Роль его несомненно важна, так как конечный результат зависит от его работоспособности. Этот механизм располагается около ручек, дисплеев, кнопок. Некоторые называют его – командоаппарат или таймер программатор для стиральной машины.

Программаторы надежные и менее чувствительны к перепадам напряжения, чем машины в основном премиум класса с электронными панелями управления, которые несомненно имеют свои преимущества. Без программатора могут справиться с процессами стирки машинки с функцией fuzzy logic.

Существует два вида программаторов: гибридные (механические) и электронные.

Электронные имеют более усовершенствованный механизм с большим набором функций.

Недостаток их в том, что, как и все электронные устройства они чувствительны к скачкам в сети.

Гибридные более скромные, зато отличаются долгой работоспособностью и надежностью, при необходимости быстрым и дешевым ремонтом программатора стиральной машины. Срок службы программатора не маленький – от 10 лет.

И если рассматривать частоту поломки узлов в стиральной технике, то он будет стоять на последних местах.

Однако, воздействие внешних факторов способно ускорить процесс износа или поломки. Если в доме есть дети, то часто они ускоряют процесс поломки программатора без всякого злого умысла.

Чем характеризуется поломка программатора?

1. Машинка отказывается включаться, но при этом электросеть в порядке.
2. Техника включается, но при этом отсутствует реакция на регулятор таймера.
3. Отсутствует время стирки на электронном дисплее.
4. Мигание индикаторов и наличие ошибки.
5. Стирка начинается, но происходит сбой в программе и во времени стирки в большую или меньшую сторону.

Детали программатора могут ломаться. Механический программатор стиральной машины состоит из:

• синхромотора;
• контактов;
• кулачков, отвечающих за работу синхромотора;
• редуктора;
• шестерни.

Зависит это от модели стиральной машины. Существуют некоторые особенности, которые нужно учитывать при разборке. Если к примеру говорить о машинке Аристон, то:

1. Снятый программатор подлежит тщательному осмотру. Сбоку увидите фиксаторы, которые крепят крышку. Они отщелкиваются при помощи отвертки. Под крышкой находится много пружинок, пытающихся при снятии разлететься в разные стороны.
2. Сняв крышку, вы увидите плату с изнаночной стороны. Ее нужно достать и отложить в сторону.
3. Далее достается шестерня и тщательно исследуются шестеренки. При наличии мусора, очищаются.
4. Переключаем внимание на плату. Если заметны повреждения, подгоревшие детальки или дорожки, то их нужно заново пропаять.
5. Если повреждения отсутствуют, тогда с помощью мультиметра проверяется сопротивления на контактах.
6. Далее достаются все шестерни и сердечник мотора детали.На движке проверяется обмотка в целях исключения подгоревших участков. Если обнаружится – потребуется замена.
7. Проверяется целостность всех элементов и контактов.
8. Программатор собирается в обратном порядке.

День добрый.Пожалуйста подскажите – проблема
не поступает питание на шаговый двигатель командоаппарата,попала данная машина после неквалифицированного вмешательства, есть предположение что перепутаны, неправильно вставлены разъёмы в командоаппарат?-он просто болтался внутри машины на плохо вставленных разъёмах. Фото серийника, командоаппарата и расположение разъёмов прилагаю ниже.
Поиск схемы по форуму и сети дал не похожую схему которая не совпадает с моим расположением и не дает решить проблему. в сети, только на электротаня

, были найдены пару мануалов на эту модель,но без схем и с одной циклограммой не корректной которая также не дает возможности решить проблему.
В данный момент контакты разъёма поправлены, но интересует их правильное местоположение на данной машинке.
Спасибо!

DSC00125.JPG 94,8 КБ Скачано: 346 раз(а)

Забанен

Сообщения: 394

Добрый день страна. У меня проблема с Indesit W63T, проблема в командоаппарате. По фото вижу очень похожий аппарат. У меня двигатель запитан с разъема F и D, но между разъемами красного цвета и черного имеется пространство. Попытался почистить контакты для красного разъема (не работал двигатель в режиме стирки и в режиме полоскания), перестал работать двигатель отжима воды (насос).

Двигатель стирки заработал. Контакты в ужасном состоянии. Лучший вариант поменять командоаппарат. Вопрос, можно поменять на другие командоаппараты? Точно такой в мастерских в продаже не нашел, в интернете тоже. Задавал в поиске Indesit W63T. Может кто-то сталкивался с такой проблемой.

Автоматическая стиральная машина ломается, как и любая техника. Причины поломки разные, но результат один – ремонт. Чтобы сэкономить на ремонте и оплате услуг профессионального техника по ремонту, необходимо понять, можно осуществить ремонт своими руками или нет. Хватит ли знаний, сил и оборудования для проведения работ.

Необходимый минимум инструментов, который понадобится для ремонта автоматической стиральной машины своими руками:

• Отвертки: крестовая и шлиц;
• Плоскогубцы;
• Напильник или наждачная бумага;
• плоский гаечный ключ 8/10;
• плоский гаечный ключ 19;
• Стальная проволока для прочистки шлангов;
• Мультиметр – «цэшка».

Во-первых, необходимо определить характер поломки, способы и возможность устранения своими руками.

1. На стиральных машинах, оборудованных дисплеем, при поломке отображается код ошибки, по которому возможно определить неисправность. Для этого необходимо найти код ошибки в технической документации производителя устройства.
2. Поломку можно определить по внешним признакам.

• Классическая ошибка или забывчивость при установке автоматической стиральной машины непрофессионалом. Не сняты четыре транспортировочных болта. На задней стеке корпуса необходимо открутить и удалить транспортировочные болты с пластмассовыми втулками.
• Поломка системы амортизаторов и противовесов. Регулировка и замена в домашних условиях затруднительна.

Причины неисправности и методы ее устранения:

• Стиральная машина не подключена к розетке, не работает розетка, нет электричества. Проверьте исправность подключения;
• Дверца люка не закрыта или закрыта неплотно. Закройте до конца дверцу, если не получается, возможно, требуется замена уплотнительной манжеты;
• Окислились контакты электрической цепи внутри устройства. Для ремонта необходимо разобрать машину, снять верхнюю крышку и зачистить контакты клемм соединения наждачной бумагой или напильником.

Разбор, проверка и ремонт заливной и сливной систем сводится к снятию шлангов и патрубков с мест крепления к фильтрам и насосу (они закреплены хомутами), снятие деталей с креплений на стойках и шасси.

Причины неисправности и методы ее устранения:

• Закрыты краны, в системе водопровода нет воды. Откройте перекрывающие краны. Дождитесь возобновления водоснабжения.
• Давление в системе водоснабжения недостаточно. Возможно, необходимо установить насос в системе подачи воды или водонапорного бака.
• Перегиб, засор заливного шланга. Снимите его, разогните, прочистите. Прочистка осуществляется тонкой стальной проволокой. Используемый конец проволоки загибается и обжимается плоскогубцами, чтобы не повредить резиновые детали шланга.
• Засор фильтра, засор воздушной камеры. Необходимо разобрать заливную систему, промыть фильтр и камеру. Или заменить весь клапан.
• Поломка выключателя клапана. Необходимо разобрать заливную систему. Для проверки механической части, нужно подуть в трубку камеры. Если слышен щелчок – выключатель работает. В противном случае требуется замена. Электрическая часть проверяется мультиметром.

Причины неисправности и методы ее устранения:

• Необходимо поставить программатор на слив воды. Запустить программу. Если стиральная машина не издает никаких звуков, значит, вышла из строя помпа. Деталь под замену. Демонтаж не составит трудностей.
• Забит фильтр слива. На передней части корпуса снять нижнюю панель, открутить крышку фильтра, удалить загрязнения.
• Засор или перегиб сливного шланга. Шланг снять с помпы, прочистить исправить изгиб. При необходимости заменить.

Причины неисправности и методы ее устранения:

• Тэн, кипятильник, покрылся накипью. Снимите тэн и удалите накипь — известковый налет, щеткой или раствором уксуса.
• Тэн вышел из строя. Проверяется мультиметром. Тэн идет под замену. Меняется без особых сложностей.
• Вышло из строя или требует регулировки реле нагрева и контроля уровня воды. В домашних условиях регулировка затруднительна, деталь под замену.

Причины неисправности и методы ее устранения:

Для уточнения места протечки, стиральную машину нужно поставить на сухую тряпку, запустить программу полоскания. После чего снять машину с тряпки и по промокшим местам определить место протечки.

• Мокросзади по центру. Протекает бак. В домашних условиях ремонту не подлежит.
• Мокро с боков. Протекает система залива или слива воды. Протянуть хомуты мест крепления шлангов и патрубков. При необходимости заменить шланги, патрубки, хомуты.
• Мокро спереди по центру. Протекает манжета крышки люка. Необходимо заменить манжету.

Для замены манжеты необходимо снять переднюю стенку корпуса, предварительно освободив манжету от зажима на корпусе. Если передняя стенка не съемная, то доступ к манжете осуществляется через верхнюю крышку. Для снятия манжеты необходимо отщелкнуть или открутить хомуты на баке и корпусе стиральной машины. Стянуть манжету.

Новую манжету необходимо сравнить со старой на предмет идентичности. Натянуть манжету на бак, корпус. Пластмассовый бак может сломаться при работе грубым инструментом. Необходимо соблюдать осторожность. Правильное положение для установки манжеты определяется метками на барабане стиральной машинки, манжете и корпусе. Для облегчения натяжения манжеты на барабан используется мыльный раствор, который делает поверхности барабана и манжеты сколькими.

Причины неисправности и методы ее устранения:

• Программатор стоит на паузе или включен отложенный старт.
• Слетел ремень передачи с двигателя на вал барабана. Необходимо надеть и натянуть ремень привода при необходимости заменить его.
• Вышел из строя двигатель автоматической стиральной машины. Провести диагностику и ремонт в домашних условиях затруднительно.
• Вышли из строя подшипники. Ремонт подшипников электродвигателя стиральной машины в домашних условиях невозможен. Также не производится ремонт подшипников барабана.

Программатор или таймер стиральной машины служит для задания программ стирки. Сломаться он может от времени и от неправильной эксплуатации. Он выглядит как выступающая крутящаяся ручка на передней панели.

Признаками поломки программатора стиральной машины:

• Время работы не соответствует времени указанном в инструкции;
• Стиральная машина ничего не хочет делать;
• Непредусмотренная инструкцией остановка работы машины во время цикла стирки;
• Мигание всех лампочек на панели устройства;
• Соответствующая ошибка на дисплее.

Правильная разборка программатора – залог его успешного ремонта. Разборка программатора:

• Программатор снимается со стиральной машины;
• Верхняя крышка снимается с фиксаторов и открывается;
• Вынимается верхняя электронная плата;
• Вынимается центральная шестеренка;
• Удаляется мусор со вспомогательных шестеренок;
• На плате пропаиваются заново подгоревшие дорожки и элементы;
• Извлекаются все шестеренки одну за другой;
• Извлекается сердечник моторчика. Обмотка сердечника также могла обгореть. Ее необходимо восстановить;
• Все детали программатора визуально осматриваются на повреждения, протираются спиртом;
• Сборка идет в обратном порядке.

Ремонт стиральной машины своими силами трудоемкое и сложное дело. Не стоит браться за него, если нет уверенности в своих силах. Сложные механические и электрические компоненты, например, электродвигатель, или механизм подшипников, в домашних условиях починить невозможно. Для качественного ремонта автоматической стиральной машины правильный выбор – обратится к профессионалам.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Программатор (командоаппарат) стиральной машины — ремонт своими руками

Программатор – одна из самых главных деталей управления в стиральной машине, которая отвечает за выбор необходимого режима стирки, в том числе за отжим, замачивание, а в новых моделях машин и за сушку. Программатор еще называют командоаппаратом или таймером, он используется в большинстве стиральных автоматических машин и выглядит как выступающая круглая ручка на панели управления.

Без программатора могут обходиться только машинки с микропроцессором и наличием функции fuzzy logic, управление в таких агрегатах осуществляется посредством сенсорной или кнопочной панели. И если программатор выходит из строя, то и стирка в такой машине невозможна. Но как понять и проверить, что неисправность машинки именно в этой детали, возможен ли ее ремонт своими руками, предлагаем разобраться вместе.

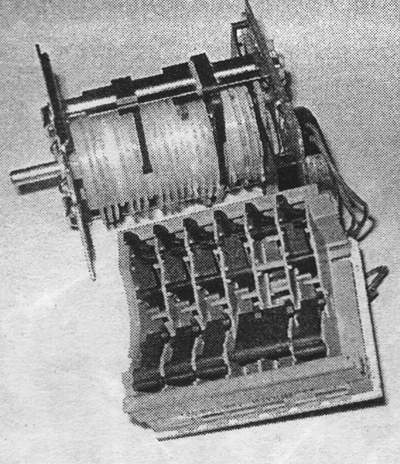

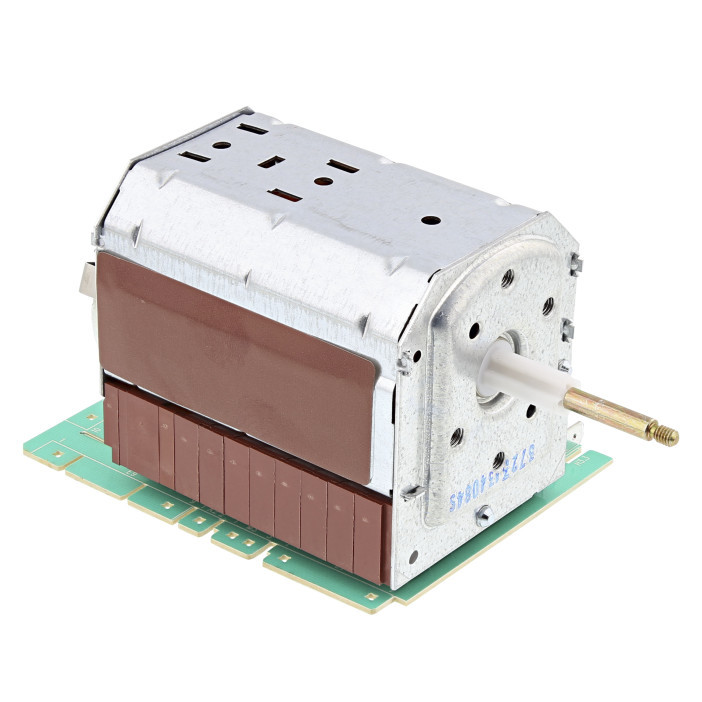

Устройство программатора

Программатор – важный узел блока управления в стиральной машине, который состоит из большого количества деталей.

Эти детали с течением времени могут ломаться, а значит, может потребоваться их ремонт. Но чтобы такой ремонт осуществить, нужно разобраться с устройством программатора. Электромеханический командоаппарат автоматической машины включает следующие основные элементы:

• синхромотор;
• редуктор;
• контакты;
• шестерни;
• кулачки (выступы и углубления), приводящие в действие синхромотор.

Программаторы бывают двух видов:

• гибридные;
• электронные.

Гибридный командоаппарат считается наиболее надежным, но при этом его функциональные возможности ограничены. Электронные агрегаты блока управления машины автомат более совершенны, имеют большое количество функций и тонкую настройку. Но они подвержены более частым поломкам, могут реагировать на скачки напряжения, сбиваться в работе, произвольно выключаться.

Признаки поломки и ее причины

Поломка программатора может быть определена несколькими признаками:

• машина перестала включаться и при этом с электрической сетью все в порядке, то причина неисправности может быть вызвана одним из элементов блока управления и командоаппаратом в том числе;


  Обязательно перед тем, как разбирать машинку, не забудьте проверить сетевой провод и розетку на предмет пробоев.

• во время стирки программа сбивается, время не соответствует выбранному режиму;
• в некоторых моделях стиральных машин внешним признаком может быть мигание всех индикаторов на панели управления.

Несмотря на то, что командоаппарат – это достаточно надежная деталь стиральной машины, но и она лет через 10 может сломаться. Основной причиной, которую отмечают мастера, является неаккуратное обращение пользователей с агрегатом. Так, например, если ребенок подошел к машинке во время стирки и начал крутить ручку, то этого может быть достаточно для выхода программатора из строя.

Еще одна причина поломок – это скачки напряжения в электрической сети. Кроме того, попадание влаги вовнутрь программатора может также вызвать сбой в работе. Ну, и не исключаем брак при производстве деталей.

Разбираем программатор

Ремонт программатора начинаем с его правильной разборки. Проблема заключается в том, что разновидностей программаторов довольно много, а уж про модели и говорить нечего, в каждой модели присутствуют свои особенности разборки. Расскажем об особенностях разборки программатора на примере устройства от автоматической стиральной машинки Аристон. Порядок действий следующий:

• Берем снятый с машинки программатор и внимательно осматриваем его. Находим сбоку фиксаторы, удерживающие пластиковую крышку, поддеваем их отверткой и снимаем крышку.

Важно! При снятии крышки будьте предельно внимательны, под ней находится несколько мелких пружинок, которые имеют свойство разлетаться при разборке программатора, не потеряйте их.

• После того как мы снимем крышку, под ней мы увидим перевернутую плату. Аккуратно вынимаем ее и откладываем в сторону.
• Вынимаем центральную шестерню и осматриваем мелкие шестеренки. Нередко в них забивается мусор, который препятствует нормальной работе механизма.
• Теперь внимательно осматриваем плату. Нередко на ней можно увидеть подгоревшие элементы или дорожки. Их придется пропаять заново.
• Если подгоревших дорожек нет, значит, берем мультиметр и измеряем сопротивление на контактах платы управления, что-нибудь да найдется.
• Продолжаем разбирать программатор. Теперь наша задача извлечь все шестерни одну за другой, а затем и сердечник моторчика программатора.
• Далее нужно визуально проверить целостность всех элементов, протереть контакты спиртом и собрать устройство в обратном порядке. Ремонт данного элемента управления завершен.

Обратите внимание! Разбирая движок программатора, не забудьте осмотреть обмотку, ведь она тоже может подгореть, что нарушит работу устройства управления. Если обнаружили подгоревшую проволоку, ее придется убрать, а на ее место намотать новую.

Специалисты категорически не советуют браться своими руками за ремонт программаторов немецких стиральных машин типа Miele или Siemens. Их устройства имеют сложную конструкцию, представленную несколькими сжатыми попарно пластинами. Когда начинаешь разбирать такие программаторы, пластины разлетаются в разные стороны и собрать их потом крайне сложно, поскольку при разлете пластины повреждают хрупкие пластиковые пазы. Мы со своей стороны советуем доверить ремонт программаторов от немецких стиральных машин мастерам.

Следует отметить, что немецкие программаторы это еще не самое сложное. В стиральных машинах Gorenie, установлены программаторы с впаянной платой управления. Чтобы осуществить их ремонт, нужно виртуозно владеть паяльником, причем не обычным, а специальным с тонким жалом. За ремонт таких программаторов не берутся даже большинство мастеров, поэтому мы со своей стороны посоветуем вам не тратить попусту силы, а просто заменить сломанный программатор от стиральной машины Gorenie на новый.

В заключение отметим, ремонтировать командоаппарат машины автомат своими руками далеко не всегда дело благодарное. Есть устройства с простейшей конструкцией, в которых не грех поковыряться, может сделать и не удастся, но и хуже не будет. Но иной командоаппарат устроен настолько сложно, что ремонт его просто не целесообразен, либо можно это делать только хорошему мастеру.



Принцип работы различных программаторов для стиральной машины

Устройство и принцип работы стиральной машины

Бытовые автоматические стиральные машины могут иметь фронтальную или вертикальную загрузку. Обе имеют свои плюсы и минусы, свои конструктивные и функциональные особенности. Но общей принцип работы и элементы машин практически идентичны.

Внутри корпуса машины, представляющего собой металлический каркас с крышкой, основанием, передней панелью и задней стенкой, находятся все узлы и агрегаты. Помимо основных деталей, имеющихся в каждой стиральной машине, также, в зависимости от модели, могут присутствовать дополнительные устройства (например, датчики вибрации или протечки). Если вам понадобиться ремонт стиральной машины в Саратове или Энгельсе позвоните в нашу фирму. Мы произведем его максимально быстро и качественно.

Устройство стиральной машины

Кратко рассмотрим основные составные части, без которых функционирование стиральной машины невозможно.

Бак стиральной машины изготавливается из нержавеющей стали или высокопрочного пластика. Состоит из двух половин, стянутых хомутом или болтами, что очень удобно для проведения обслуживания и ремонта. Однако, в последнее время их стали делать неразборными, вследствие чего они не подлежат ремонту.

Барабан представляет собой цилиндр из нержавеющей стали со множественной перфорацией. Через большое круглое отверстие во фронтальной части осуществляется загрузка белья, а на обратной стороне находится крестовина с закрепленным на ней валом. Внутри барабана находятся ребра – бойники, способствующие перемешиванию белья.

Фронтальный противовес устанавливают на бак для компенсации дисбаланса во время стирки и отжима. Их вес, форма и материал в разных моделях различны.

Противовес – это тяжелый блок, который изготавливается из бетона или пластика. Недостатком бетонных противовесов является то что со временем они крошатся и разрушаются. Но не смотря на это намного чаще возникают проблемы с креплением противовесов – они разбалтываются, и разрушается посадочное место болтов.

Электродвигатель привода барабана, закрепленный в нижней части бака стиральной машины, необходим для вращения барабана. Самый распространенный — коллекторный двигатель. Также встречаются стиральные машины с асинхронным трехфазным двигателем и бесколлекторным двигателем (только в машинах с прямым приводом, обычно стиральные машины марки LG). В случае если стиральная машина с прямым приводом, то двигатель расположен не в нижней части машины, а крепится непосредственно к задней стенке барабана.

Ремень привода барабана необходим для передачи к барабану от электродвигателя крутящего момента. Обычно материалом из которого изготавливают приводные ремни для стиральной машины является резина, но также встречаются такие материалы как нейлон, неопрен и полиуретан.

Основные типы приводных ремней:

— «3 L» стиральные машины зарубежного производства

— «J» для крупногабаритных машин

— «H» для малогабаритных машин

— «Z» стиральные машины отечественного производства

Ведомый шкив барабана – колесо, закрепленное на валу барабана. через него передается движение ремня привода. От его диаметра зависит максимальное количество оборотов при отжиме.

Практически всегда шкив стиральной машины отлит из хрупкого материала — сплава алюминия. На валу барабана шкив фиксируется шлицевым соединением -винтом крепления.

амортизатор стиральной машины

Амортизатор и пружины подвески служат для погашения колебаний бака. Амортизатор одной стороной крепится к основанию машины, а другой стороной – к баку. При неисправной амортизации бака увеличивается скорость износа подшипников и пружин, страдает манжета, протирается приводной ремень, а в результате и электродвигатель. Амортизационное гашение осуществляется по средствам преобразования возвратно-поступательного движения поршня внутри цилиндра в тепловую энергию. Прокладка амортизатора пропитана невысыхающей смазкой повышенного трения. Обратный ход поршня осуществляется возвратной пружиной.

пружина стиральной машины

Пружины закреплены сверху, бак подвешивается на них к корпусу. Количество и пружин, и амортизаторов обычно составляет 2-4. Жесткость пружин и характеристики амортизаторов подбираются так, чтобы максимально компенсировать вибрации, возникающие при вращении барабана с бельем.

Термоэлектрический нагреватель (ТЭН) преобразует электрическую энергию в тепловую, благодаря чему осуществляется нагрев воды. ТЭН стиральной машины позволяет самостоятельно нагревать воду до нужной температуры, а в некоторых моделях, участвует и в сушке белья. Обычно мощность термоэлектрического нагревателя- от 800W (Вт) до 2200W (Вт). Многие нагревательные элементы имеют посадочное место для датчика температуры воды, иногда датчик температуры установлен независимо в баке.

Реле уровня воды (прессостат) контролирует уровень воды и коммутирует электрические цепи ТЭНа и электромагнитного клапана. Прессостат выглядит как цилиндрический короб с контактами-переключателями и клеммами. К нему подходят провода и трубка давления, идущая от резервуара высокого давления. Уровни срабатывания — до 500 мм водного столба, обычно есть регулировка. В датчик уровня воды в случае, если водяной столб набрал нужную высоту поступает давление, тем самым электронный модуль стиральной машины реагирует на это изменение и запускает следующий цикл стирки.

Заливной электромагнитный клапан стиральной машины располагается между шлангом подачи воды и бункером дозатора. Он регулирует количество воды, поступающей в машину. Клапана залива бывают 90 и 180 градусов. Заливной клапан, помимо разделения по расположению отводов подразделяется также на количество этих отводов от 1-го до-4-х, и, соответственно, электромагнитных катушек. Клапан с четырьмя отводами обычно применяется на стиральных машинах с функцией сушки.

бункер дозатор стиральной машины

Бункер дозатора – пластиковый короб, к которому подключается один или несколько патрубков. В его верхней части находятся каналы со множеством отверстий, через которые поступает вода, вымывающая стиральный порошок.

Дозатор моющих средств – находящаяся внутри бункера выдвижная ячейка, имеющая 1-5 отделений для моющих средств. Каждое отделение пронумеровано или обозначена определенным символом, соответствующим еее назначению.

убл стиральной машины

Устройство блокировки люка (УБЛ) – электромеханическое устройство, которое не позволяет запустить процесс стирки с открытой дверцей. Самые распространенные УБЛ – с термоэлементом. Термоэлемент нагревает бипластину, которая в свою очередь замыкает контакты и дверь блокируется. Именно по этой причине дверь стиральной машины не открывается даже после завершения цикла стирки — необходимо чтобы остыла бипластина. В стиральных машинах предыдущего поколения использовалось УБЛ, имеющее своей основой механику. Чтобы открыть дверь было необходимо нажать на кнопку таймера, в современных машинах всеми процессами управляет электронный модуль.

Манжета люка – резиновый уплотнитель, обеспечивающий герметичность стиральной машины. Ее внешняя часть закрепляется на корпусе машины, а внутренняя крепится к баку с помощью хомута. Манжета обеспечивает эластичное соединение подвижного бака с корпусом машины.

Манжеты люка бывают двух типов:

Манжеты люка расположена между баком и передней (при фронтальной загрузке) или верхней (при вертикальной загрузке) стенкой корпуса.

помпа стиральной машины

Сливной насос (помпа) откачивает воду из бака во время всех этапов стирки. Он состоит из моторчика с крыльчаткой и «улитки», к которой подсоединяются сливной шланг и различные патрубки.

Насосы синхронные с магнитным ротором они имеют синхронную скорость вращения ротора.

Насосы с асинхронным двигателем и короткозамкнутым ротором (в данный момент сняты с производства).

Вывести его из строя сливной насос ( помпу) способен любой твёрдый предмет, который обычно забывают в карманах одежды, например монета или какой ни будь гвоздь. Перед стиркой обязательно проверяйте карманы, а после стирки чистите фильтр, эти две процедуры смогут действительно продлить срок службы сливного насоса вашей стиральной машины.

Сливной шланг стиральной машины, изготовленный из гофрированного пластика, отводит воду из машины в канализацию. В среднем длинна сливного шланга от 1 м до 4 м. Желательно установить стиральную машину так, чтобы длина сливного шланга была не более 1,5 метров.

Шланг может быть оснащен одним или двумя фитингами для резьбового подсоединения к другим узлам и аппаратам.

Патрубок слива воды

Патрубок слива воды, изготовлен из резины с гофрами подсоединяется к отверстию для слива воды. Внутри него расположен «эко-бол», препятствующий попаданию в сливную систему стирального порошка.

Воздушная камера, соединенная с патрубком слива, необходима для корректной работы прессостата. Представляет собой пластиковый цилиндр с небольшим штуцером.

Электронный блок управления контролирует работу всех электрических деталей. В процессоре ЭБУ заложена программа управления процессом стирки.

Панель управления дает возможность пользователю выбрать программу и дополнительные функции стирки. Она передает данные основному блоку управления. В некоторых стиральных машинах ЭБУ и панель управления соединены в единое устройство.

Наша фирма занимается не только заменой, а непосредственно ремонтом электронных модулей стиральной машины, в том числе мы восстанавливаем прошивку модулей.

В нашей фирме вы можете заказать ремонт стиральной машины на дому в Саратове и Энгельсе

Принцип работы стиральной машины

Пользователь загружает белье в стиральную машину и выбирает программу стирки. После нажатия кнопки «пуск» срабатывает устройство блокировки люка и начинается непосредственно процесс стирки.

1 этап. Включается двигатель, скорость вращения которого регулирует таходатчик. Из бункера дозатора всасывается смесь воды и моющего средства. Одновременно с этим в бак заливается холодная вода, количество которой определено программой стирки. На этом этапе происходит замачивание белья.

2 этап. Включается ТЭН, нагрев которого также регулируется датчиком. Происходит процесс основной стирки, параметры которого задаются выбранной программой.

3 этап. Стиральная машина подает сигнал на помпу, вода сливается, затем производится отжим. Прессостат подает сигнал о том, что в баке нет воды, после чего происходит ее набор и полоскание белья.

4 этап. Слив воды после полоскания и короткий отжим. Этот этап повторяется 3-4 раза.

5 этап. Окончательный отжим на высоких оборотах, одновременно с которым происходит откачивание воды. После завершения этого этапа на УБЛ подается сигнал о завершении и люк разблокируется.

Устройство и принцип работы стиральной машины автомат

Независимо от марки автоматической стиральной машинки устройство моделей с фронтальной загрузкой практически идентично у разных производителей. Разбираться в устройстве такой техники следует любому ее владельцу. Это поможет понять, как работает машинка-автомат, что могло выйти из строя при разных проблемах, а также удастся ли справиться с поломкой своими руками.

К основным узлам машинки автомат относят:

• Корпус;
• Бак;
• Барабан;
• Систему залива воды;
• Прессостат;
• Электродвигатель;
• ТЭН;
• Сливную систему;
• Блок управления.

Все элементы стиральной машины, независимо от марки — Indesit, LG, Samsung, Ariston, Electrolux, Bosch или другой, располагаются внутри ее металлического корпуса. В корпусе выделяют основание, переднюю панель с люком, верхнюю крышку, боковые стенки, а также заднюю стенку.

В верхней части передней стенки корпуса располагается панель управления, а в левом углу находится контейнер для загрузки моющего средства (дозатор). Обычно в таком контейнере предусмотрено 3 ячейки (две для порошка и одна для жидкого средства), но их может быть больше или меньше в зависимости от модели (от 1 до 5). Загруженный в дозатор порошок через один или несколько патрубков попадает внутрь бака под действием струи воды.

По центру передней стенки находится люк стиральной машины. В нем выделяют такие части, как резиновая манжета люка и устройство, отвечающее за блокировку люка во время стирки. Внутри манжета крепится к баку посредством хомута. Благодаря блокирующему устройству дверца не может быть открыта в процессе стирки. Чаще всего в таком устройстве имеется термоэлемент, поэтому после окончания стирки дверца некоторое время остается закрытой.

Система залива воды

Сигнал к набору воды поступает с управляющего модуля на электромагнитный клапан, к которому подключен шланг для залива воды. Данный шланг должен быть подсоединен к водопроводу.

Бак и барабан

Бак считают основным и наиболее объемным элементом машины-автомат. В нем может вмещаться 35-60 л воды. Чтобы во время стирки аппарат не вибрировал излишне сильно, бак не соединен с корпусом жестко. Для его поддержки в верхней части машинки есть две или четыре пружины, а в нижней – два или четыре амортизатора. Кроме того, чтобы исключить дисбаланс и сильную вибрацию бака во время стирки, на нем закреплены бетонные противовесы. Благодаря такой конструкции корпус во время работы техники, несмотря на колебания бака, остается неподвижным.

Внутри бака расположен барабан, связанный ременной передачей либо прямым приводом с двигателем. В барабан загружается белье, а после включения программы стирки в него через множество отверстий начинает поступать вода с моющим средством. Спереди бак соединен с барабаном резиновой манжетой, обеспечивающей герметичность, а в задней части вал барабана проходит сквозь бак к подшипниковому узлу.

Для изготовления барабана обычно используют нержавеющую сталь, а бак может быть как стальным, так и из пластика. Второй вариант стоит дешевле, но отличается большей хрупкостью и меньшим сроком службы. Зачастую бак имеет две половины, которые соединяются болтами либо с помощью хомута, но во многих машинках встречаются неразборные баки.

Сливная система

Главными элементами системы слива машинки-автомат являются сливная помпа и пластиковый сливной гофрированный шланг длиной 1-4 метра. Одна часть шланга крепится к насосу с помощью хомута, а вторая выводится в канализационную систему.

Слив в норме должен выполняться несколько раз во время стирки. В устройстве насоса выделяют моторчик, крыльчатку и «улитку», к которой подключают шланги. Насос чаще всего является синхронным. Работой насоса управляет электронный модуль.

Поскольку наиболее частой неисправностью сливной системы является выход насоса из строя вследствие его засора, устройство машинки предусматривает возможность легкого доступа к насосу для его регулярной очистки. Проверять и чистить фильтр насоса рекомендуют минимум раз в 6 месяцев.

Блок управления

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата. В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера. Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Работа модуля управления основана на контроле разных датчиков, отправляющих на него информацию обо всех процессах в машинке во время стирки.

Такими датчиками являются:

• Прессостат. Так называется датчик, функцией которого является отслеживание уровня воды. Еще одним его называнием является реле уровня. Он бывает электронным либо механическим, а принцип его функционирования – пневматический. Как только прессостат отправляет сигнал на модуль управления о достаточном количестве воды в баке, машинка продолжит свою работу.
• Воздушная камера. Такая деталь из пластика находится рядом со сливным патрубком и важна для работы прессостата. Когда бак наполняет вода, давление воздуха в данной камере пропорционально увеличивается вместе с давлением воды. Через небольшой штуцер давление передается на прессостат.
• Термостат. Такой датчик расположен в нижней части бака. Главной функцией этого датчика является определение температуры воды в баке и передача данных на управляющий модуль.
• Таходатчик. Его основная работа заключается в контроле оборотов двигателя, что важно для разных режимов стирки и процесса отжима.

Устройство стиральной машины-автомат

Обычно пользователя не интересует схема устройства стиральной машины-автомат. Но если вдруг намечается ремонт техники, то приходится разбираться. Выполнить самостоятельную диагностику или замену деталей можно, только поняв, как работают и где находятся узлы СМА.

Почти все стиральные машинки с фронтальной загрузкой устроены одинаково, за исключением расположения некоторых деталей.

Внутреннее строение стиральной машины

Перед тем, как взяться за ремонт, ознакомьтесь с принципом устройства современной стиральной машины.

Устройство бытовых стиральных машин одинаково, будь то модели с вертикальной или фронтальной загрузкой. Вне зависимости от марки («Индезит», LG, «Самсунг», «Бош») все детали спрятаны в металлическом корпусе. В основу корпуса входят: передняя, задняя, верхняя крышки, основание. Тип загрузки определяет расположение люка – горизонтальное или вертикальное.

Внутреннее устройство автоматической стиральной машины состоит из деталей и узлов, которые отвечают за ту или иную функцию. Рассмотрим подробнее каждую деталь.

Техническое устройство стиральной машины

Начнем с самого главного – «мозга» стиралки.

Управляющий модуль и элементы электроники

Электронный модуль управляет всеми деталями в машине. Он подает сигнал к запуску или выключению через проводку, которая соединяет плату и узел СМ.

Все программы, режимы и функции контролируются и выполняются модулем. Поэтому, если один из его элементов выходит из строя, может перестать работать любая часть машины. Для того чтобы выполнять определенные задачи: правильно залить воду в бак, контролировать обороты двигателя при стирке и отжиме, у блока управления есть «помощники».

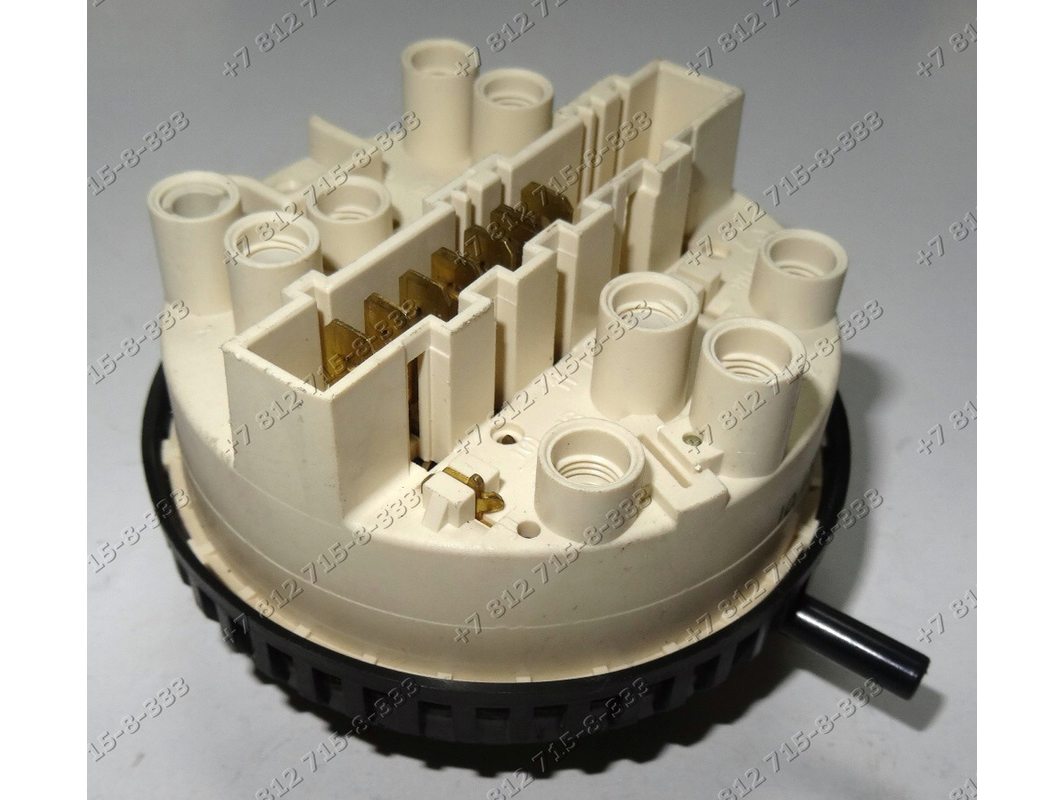

Прессостат

Прессостат или датчик уровня контролирует количество воды в баке. Он выполняет работу, измеряя давление в баке. После чего отправляет сигнал электронному модулю. Управляющий блок, в свою очередь, подает команду входному клапану о прекращении забора воды.

Клапан забора воды

В зависимости от типа, клапан может иметь от одной до трех катушек. На эти катушки подается напряжение, благодаря чему мембрана клапана открывается и запускается. Как только блок подал команду – мембрана открывается и ведется набор воды в бак. После прекращения подачи электричества на катушки мембрана закрывается.

Тахогенератор

Именно таходатчик помогает электронному блоку регулировать обороты мотора. Ведь для каждой программы стирки либо отжима требуется различная скорость вращения барабана.

Датчик температуры

Строение ТЭНа в современных моделях «Аристон», «Занусси», «Ардо», «Электролюкс» предусматривает наличие термистора. Прибор представляет собой металлическую трубку, которая устанавливается в корпусе нагревателя.

Термистор определяет степень нагрева воды, посылая сигнал модулю. Главный блок отключает нагреватель, когда температура воды поднимается до нужного уровня.

Другие элементы

Это проводка, панель управления, командоаппарат, индикаторы. Все то, что позволяет управлять, задавать режимы и программы в стиральной машине.

Исполняющие детали

Устройство стиральной машины-полуавтомат и автомат предусматривает наличие исполняющих узлов. Электронный блок дает команду деталям, после чего они начинают работать.

Электродвигатель

Двигатель в стиралке способствует вращению барабана на разных оборотах.

В современных машинах установлены моторы с прямым приводом. Это инверторные двигатели, которые крепятся к барабану. Они более эффективные, мощные и бесшумные. Их конструкция надежна, поэтому ломаются такие моторы очень редко.

Зачастую встречаются коллекторные двигатели. Они передают обороты барабану за счет приводного ремня.

Коллекторы устроены просто: их конструкция содержит статор, ротор и щетки. Электрические щетки выполняются из мягкого материала, поэтому часто им требуется замена в результате износа.

Электрический нагреватель (ТЭН)

Служит для нагрева воды в баке. Каждая программа стирки требует различной температуры воды. Электронный блок посылает заданный сигнал ТЭНу, после чего выполняется нагрев. Термостат контролирует температуру и после достижения заданных показателей посылает модулю сигнал.

Устройство блокировки люка

Это электронный замок дверцы. Вручную вы закрываете только механический замок дверцы. При запуске программы слышится щелчок, который говорит о блокировке люка. Только после этого начинается забор воды.

Сливной насос

Помпа позволяет откачивать воду из бака после стирки, полоскания. Бывают синхронные и асинхронные насосы.

Из чего состоит помпа? Изнутри ее конструкция одинакова: мотор, крыльчатка. Сверху располагается улитка, к которой подсоединяется сливной патрубок, шланг.

Чаще всего насос ломается из-за попадания посторонних предметов. Если во время стирки из кармана выпали монеты, потом они могут попасть в слив. Забиваются фильтр, шланг, патрубок и сама помпа. Читайте, как ее почистить.

Конструкция бака

Бак может быть выполнен из стали или пластика. Из последних разработок – бак из полиплекса. В зависимости от производителя стиралки («Атлант», «Канди», «Вирпул» и другие) он может быть:

• Разборным. Две половинки скрепляются шурупами.
• Неразборным. Две части герметично склеены.

К баку подключены различные элементы и выводы. Рассмотрим их подробнее.

Амортизаторы

Демпферы или амортизаторы – это детали, которые погашают колебания при работе СМА. Демпфер прикрепляется к нижней части бака и к корпусу стиралки. При сильном отжиме бак не будет подпрыгивать и биться о стенку.

Пружины удерживают бак сверху и выполняют ту же функцию, что амортизаторы. Верхний крючок пружины закрепляется за корпус, нижний – за часть бака.

Если в стиральной машине установлен двигатель с ременным приводом, тогда к баку крепится шкив. На него надевается ремень, передающий обороты мотора. Шкив вращается вместе с барабаном. Закреплен мощным болтом по центру.

Противовесы

Тяжелые блоки делаются из бетона или пластика. Соединяются они болтами с внешней частью бака для восстановления баланса.

Со временем противовес может разрушаться из-за сильной вибрации. Но чаще всего ослабляются их крепления, которые можно затянуть потуже.

Находится внутри бака, выполняется из нержавеющей стали. У него цилиндрическая форма, имеется отверстие спереди для загрузки белья. Задняя часть служит для соединения с крестовиной и баком. Внутри вся поверхность барабана перфорирована, что позволяет сливать воду.

Остальные детали

Осталось разобраться с мелкими элементами, которые служат для удобства стирки и автоматизации процесса.

Лоток-дозатор

Лоток делится на несколько частей (обычно три). В одну из них засыпается порошок для основной стирки, во вторую – для предварительной. Третий отсек служит для жидких средств и ополаскивателей.

Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

Резиновая манжета

Уплотнительная резина расположена на люке и служит для герметизации двери. Одна часть резины крепится на корпусе, другая прикреплена к баку хомутами.

Шланги и патрубки

Заливной шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Сливной шлаг крепится к насосу и канализации.

Патрубок установлен от бака до насоса. Вода, сливаясь из бака, поступает в патрубок, а оттуда – в насос.

Есть заливной патрубок, который подает воду в бак из водопроводной системы.

Как видите, конструкция стиральной машины довольно сложная и предполагает массу деталей и компонентов. Если предстоит ремонт, стоит досконально разобраться, как эта техника устроена, чтобы облегчить разборку, сборку и сами ремонтные процедуры.

Более детальную информацию о каждой модели стиральной машины можно узнать в инструкции.

11. Командоаппараты стиральных машин — программаторы

11. Командоаппараты стиральных машин — программаторы

Электромеханические программаторы, которые до сих пор применялись и применяются во множестве моделей СМА, представляют собой весьма сложный функциональный узел. Эта отработанная годами конструкция еще долго «не сойдет со сцены», поэтому мы рассмотрим, как устроены подобные командоаппараты распространенных типов. Во множестве моделей СМА электромеханический программатор — это «мозг машины». Подобные программаторы применяются также и в блоках с микроконтроллерами.

Для начала напомним, что собой представляет электромеханический программатор и как он действует.

Итак, на рис. 11.1 представлен схематически электромеханический программатор.

Рис. 11.1. Устройство электромеханического программатора

Он состоит из набора программных дисков с выступами и углублениями. Выступы и углубления называются кулачками. Весь набор дисков с кулачками приводит во вращение синхромотор с редуктором, понижающим обороты синхромотора (timermotor). Внешний вид и устройство синхромоторов показаны на рис. 11.2. Представлено два типа.

Рис. 11.2. Типы синхромоторов

Синхромотор состоит из корпуса, в котором находится рабочая обмотка, полюсные наконечники и кольцевой магнитный ротор. Чтобы этот ротор вращался в строго определенном направлении, применяют специальную фигурную вставку. Ее хорошо видно на рис. 11.2. Благодаря этой вставке магнитный ротор может вращаться только в одном направлении. Таким образом, в зависимости от конфигурации вставки, ротор синхромотора может вращаться либо по часовой стрелке, либо против. На рис. 11.3 показан еще один тип синхромотора в разобранном виде.

Рис. 11.3. Устройство синхромотора

Он также состоит из корпуса с полюсными наконечниками, магнитного ротора и катушки с обмоткой. Обмотка на каркасе изолирована липкой лентой, т. е. выполнена открытым способом в отличие от предыдущих типов синхромоторов, в которых обмотка залита компаундом прямо в корпусе. Направление вращения ротора обеспечивают три шестеренки под верхней крышкой. Частота вращения роторов у синхромоторов 500 об./мин., сопротивление рабочей обмотки 9—10 кОм. Все обмотки рассчитаны на подключение к напряжению 220 В (в российском стандарте).

Итак, синхромотор приводит во вращение шестерни понижающего обороты редуктора и набор программных дисков (программный барабан) с кулачками. Диски с кулачками делятся на две основные группы: это «быстрые» и «медленные» кулачки. Каждый из программных дисков взаимодействует с рычагами-толкателями, которые, собственно, и переключают исполнительные контакты. На рис. 11.4 показан процесс переключения: в каждой из контактных групп есть подвижный (переключаемый) контакт, который может занимать три фиксированных положения.

Рис. 11.4. Процесс переключения контактов

В некоторых программаторах имеются дополнительные контакты, служащие для подачи напряжения питания на электросхему СМА в течение цикла стирки. Эти контакты замыкаются между собой только при выдвижении ручек программатора «на себя», например, как на рис. 11.5, то есть при включении программы стирки.

Рис. 11.5. Устройство программатора со встроенным выключателем

Функции переключения у кулачков разные: «быстрые» кулачки служат для переключения направления вращения (реверса) ведущего мотора и приводятся во вращение синхромотором. «Медленные» кулачки обеспечивают переключение режимов стирки, и вместе с ними вращается и ручка программатора с обозначениями. Особо отметим — есть модели программаторов, в которых на период нагрева воды в баке привод «медленных» кулачков механически отключается от редуктора синхоромотора. Отключение производится с помощью электромагнита, расположенного на торцевой части корпуса программатора (рис. 11.6).

Рис. 11.6. Программаторы с электромагнитом «термостоп»

Этот электромагнит, как и функция, которую он осуществляет, называется «термостоп». В СМА с микроконтроллерными блоками подобное отключение производится с помощью маломощного симистора, который по команде с микроконтроллера прекращает подачу напряжения питания на синхромотор, а функцию «быстрых» кулачков осуществляют реле. Контакты этих реле переключают направление вращения ведущего мотора. В более простых моделях СМА функцию «термостоп» осуществляет термостат для установки температуры. Напряжение питания синхромотора программатора подключается контактами этого термостата после некоторого подогрева воды (обычно до 30 °C).

Итак, мы познакомились с общим устройством программаторов, а теперь перейдем к рассмотрению конкретных конструкций. К сожалению, невозможно в рамках одной главы описать все командоаппараты, поэтому, опять же, мы изучим их внутреннее устройство на примере самых распространенных. Но сначала сделаем одну оговорку. Как известно, практически вся бытовая техника рассчитана на ремонт методом замены блоков, и крупные сервис-центры не приветствуют «умельцев». Однако в нашем случае речь пойдет о безвыходных ситуациях, когда новый программатор (или модуль блока управления с программатором) достать невозможно либо его доставку придется ожидать несколько месяцев. Так что, зная устройство контактной системы программаторов, подавляющее большинство из них вполне можно быстро отремонтировать. Это будет оправдано и к тому же выгодно: как правило, дефект заключается лишь в подгорании пары-другой контактов. Хоть программаторы и считаются неразборными узлами, при определенных навыках их вполне можно разобрать и восстановить. Основные дефекты, как уже упоминалось, возникают в контактных системах программаторов от попадания воды или моющего раствора или от замыканий во внешних цепях — в этом случае контакты подгорают.

Также довольно часто наблюдалось подгорание контактов, коммутирующих мощную нагрузку: нагревательные элементы, обмотки ведущих моторов и от замыканий в перетершемся жгуте электропроводки. Начнем экскурсию с рассмотрения самых простых типов программаторов. Это программаторы с одной или двумя съемными боковыми крышками. Крышки из гетинакса легко вынимаются из пазов в корпусе. На рис. 11.7 представлены два программатора со снятыми боковыми крышками (кстати, эти крышки защищают только от пыли).

Рис. 11.7. Программаторы со съемными боковыми крышками

Как правило, особых хлопот такие типы программаторов не доставляют, т. к. легко и просто осмотреть всю контактную систему и почистить или, если нужно, подогнуть подозрительные контакты. В большинстве случаев такой ремонт можно провести, даже не отсоединяя разъемы жгута электропроводки СМА.

Возьмемся за следующий — это программатор рис. 11.8, у которого контактная система из отдельных плоских галет, а в самой нижней галете расположен редуктор.

Рис. 11.8. Программатор с плоскими галетами

Снизу галеты — синхромотор. Все галеты стянуты в единый блок двумя винтами. Чтобы без усилий разобрать, а затем собрать такой программатор, желательно изготовить из любой толстостенной трубки стопорное устройство (или из куска пластмассы).

Перед разборкой этот стопор надевается на ось программного барабана до упора в верхнюю галету и сбоку завинчивается контрящий винт. Это нужно, чтобы после отвинчивания стягивающих винтов детали программатора не разлетелись по помещению. И еще: перед разборкой любого программатора программный барабан устанавливают в нулевое (начальное) положение — программа стирки выключена. После того как зафиксирована стопорная втулка, отвинчивают стягивающие винты и одновременно придерживают нижнюю галету с синхромотором и редуктором.

Итак, программатор разобран, это видно на рис. 11.9.

Рис. 11.9. Галеты программатора

Все контакты как на ладони. При обугливании контактов практически всегда копоть оседает и на пластиковой основе, поэтому подгоревшие контакты легко обнаружить визуально и почистить. При последующей сборке галет надо обратить внимание на храповую шестерню, которая передает вращение от редуктора на программный барабан. Эта шестерня подпружинена и при сборке должна попасть посадочными отверстиями (их три) на соответствующие штыри на шестерне редуктора.

Рассмотрим более сложный программатор.

Сложность в том, что к выводам контактов припаяна печатная плата. Галеты с контактами также стянуты винтом с гайкой по центру. Программатор показан на рис. 11.10.

Рис. 11.10. Программатор с печатной платой — тип 1

При разборке подобного прибора одной отверткой не обойтись никак. Обязательно нужен паяльник мощностью не менее 65 Вт и расплющенным острозаточенным жалом. Ширина расплющенного и заточенного конца жала должна соответствовать ширине контактных выводов. Удаление припоя с контактных площадок печатной платы проводится по известной методике с помощью специальной оплетки из медной проволоки (продается в магазинах и на радиорынках). Торец облуженного жала через оплетку (отрезок) прижимают к месту пайки, и расплавленный припой моментально впитывается в оплетку. Таким образом освобождают все контакты. Делать это надо по возможности быстро, т. к. основа, в которой «сидят» контакты, сделана из пластика. Если под руками нет специальной оплетки, ее можно сделать самому из оплетки экранирующего провода. Снимают с провода «чулок» и пропитывают его флюсом, лучше всего ЛТИ-120, но можно и канифольным.

Затем «чулок» подсушивают. Этот способ широко известен всем радиолюбителям. Вот, наконец, программатор разобран, снят весь контактный блок и отпаяна плата. Теперь можно отвинтить винт, скрепляющий галеты, и отыскать секцию с дефектными контактами. Подгоревшие контакты, как обычно, зачищаются полоской шлифовальной бумаги. На рис. 11.11 показаны все этапы разборки программатора.

Рис. 11.11. Разборка программатора

Как видно из рис. 11.11,в, в галетах потри контактные группы.

В некоторых галетах есть дополнительные контакты, но они не используются. В начале разборки нужно сначала снять общую металлическую крышку (кожух), иначе невозможно будет освободить фиксаторы контактного блока. Эти фиксаторы сделаны в виде небольших выступов. Выступы защелкиваются в квадратных окошечках на торцевых (крайних) пластинах. После припайки печатной платы программатор снова пригоден к работе. Следующим на рис. 11.12 представлен уже разобранный «родной брат» предыдущего программатора.

Рис. 11.12. Программатор с печатной платой — тип 2

Отличие только в конфигурации печатной платы и в том, что нет необходимости затачивать специально жало паяльника, так как основные соединительные контакты припаяны к печатной плате. Галеты также содержат по три контактные группы.

В заключение этого раздела рассмотрим еще две модели программаторов. Поскольку мы основное внимание уделяем устройству контактных галет, то и программаторы (рис. 11.13 и рис. 11.14) показываем уже разобранными.

Рис. 11.13, 11.14. Программаторы в разобранном виде

Разбираются они следующим образом. Сначала отпаивается печатная плата. У первого программатора — печатной платы нет, так как все его галеты имеют плоские выводы, предназначенные для разъемов. На рис. 11.15, а приведен вид программаторов с лицевой стороны.

Рис. 11.15. Крепление контактных блоков

Стрелками указаны места сквозных стержней, скрепляющих галетные блоки. Чтобы вытащить эти стержни, нужно сначала снять синхромотор, выводы которого также могут быть припаяны к печатной плате. При нажатии на выступающие концы стержни подаются назад и легко вынимаются. Поскольку у этих моделей программные барабаны состоят из двух частей, то перед разборкой желательно сделать метки фломастером на обоих частях барабана. Это можно сделать через технологические вырезы в кожухе программатора. Иначе после последующей сборки придется искать начальное положение барабанов с «медленными» кулачками и с «быстрыми», чтобы попасть в то положение, в котором барабаны находились до разборки. Итак, мы сняли галетные блоки. На рис. 11.16 показано несколько галет с плоскими контактами, предназначенными под разъемы.

Рис. 11.16. Устройство контактной галеты под разъем

Если считать слева направо, то получится: первый контакт — переключаемый, в следующей группе контактов (правой) — то же самое, галетные блоки наших программаторов имеют более сложное устройство из-за наличия дополнительных кулачков (1) и возвратных пружинок (2), поэтому при разборке нужны максимальные осторожность и аккуратность. На рис. 11.17 представлена одна галета с выводом под печатный монтаж. Как видим, ее устройство точно такое, как у предыдущей.

Рис. 11.17. Устройство контактной галеты под печатный монтаж

И в заключение этого раздела можно посоветовать не спешить с разборкой сложных программаторов. В секцию с подозрительными контактами можно впрыснуть с помощью шприца жидкость для очистки контактов (типа «контактол»). Если нагар не очень сильный, то проводимость контактов восстановится. Также не следует спешить разбирать программатор, работающий в составе микроконтроллерного блока. Сначала нужно убедиться в работоспособности микроконтроллера. О том, как это сделать, будет рассказано в разделе «Устранение неисправностей».

Принцип работы различных программаторов для стиральной машины

Программатор, используемый для стиральных машин, является важным элементом схемы управления, который отвечает за выбор режима работы. Это одна из наиболее важных составляющих, которая отличает автоматические машины от обычных.

Виды программаторов

В автоматических стиральных машинах предусмотрены разнообразные программы стирки, которые учитывают вид ткани, степень ее загрязнения, скорость и вид стирки, полоскание и отжим. Каждому из этих процессов соответствует свой температурный режим работы, скорость отжима, длительность стирки и другие параметры. Выполнение этих задач и обеспечивает этот элемент управления, получая сигналы от датчиков, установленных в схеме. Программаторы бывают следующих видов:

Гибридные включают в себя набор программных дисков с синхромотором и редуктором. Электронные состоят из микроэлектроники собранной на определенной плате. Рассмотрим устройство каждого из них подробнее.

Гибридный программатор для стиральной машины Bocsh

Конструкция и принцип действия

Гибридный программатор — это сложный элемент стиральной машины, который может иметь различную конструкцию в зависимости от фирмы производителя, но одинаковый принцип действия. В приборах этого вида синхромотор приводит во вращение программные диски, на которых выполнены выступы и углубления, называемые кулачками. Во время вращения кулачки вступают во взаимодействие с рычагами толкателя, которые в свою очередь переключают исполнительные контакты программатора. Скорость вращения синхромотора понижает редуктор. У кулачков предусмотрены разные функции управления: так, «быстрые кулачки» отвечают за реверс двигателя привода стиральной машины (переключение направления его вращения), а «медленные кулачки» отвечают за переключение режимов стирки.

Устройство программатора стиральной машины

Электронный программатор, как правило, состоит из нескольких электронных элементов, которые отвечают за различные параметры и команды:

• питание прибора;
• температурный режим;
• контроль уровня воды;
• управление двигателем;
• управление клапанами и прочими элементами системы;
• защита элементов системы.

Принцип работы основан на формировании электрического сигнала в контроллере в соответствии с заданными параметрами и передаче этого сигнала к устройствам, для его исполнения и контроля.

Гибридные программаторы считаются более надежными, чем электронные, т. к. последние более чувствительны к качеству напряжения сети питания прибора (скачкам напряжения). К тому же, они значительно дороже, но у них есть и важное преимущество — это большее количество функций и более точная настойка режима работы.

Замена и ремонт программаторов

При выходе из строя такого важного элемента схемы управления, как программатор стиральной машины, всегда возникает вопрос, по какому пути пойти: обратиться в специализированную организацию или отремонтировать самостоятельно? При первом варианте, хлопот меньше, но он более дорогой, при втором – можно сэкономить, но придется поработать.

Если стиральная машина оборудована электромеханическим программатором, то нужно приобрести новый аналогичной конструкции и установить на место вышедшего из строя. В случае если нужно менять электронный, работы значительно больше, и для этого нужно:

• приобрести фирменный программатор;
• скачать драйвера для приобретенного прибора;
• скачать прошивку для конкретной модели;
• установить все на компьютер и проверить работоспособность оборудования;
• подключить программатор к панели управления стиральной машины и к компьютеру;
• установить программу и драйвера на программатор, выполнить прошивку.

Необходимо отметить, что лучше приобретать фирменный программатор — он уже протестирован на заводе изготовителе, его проще подключить, и найти к нему программное обеспечение.

В настоящее время каждая компания-производитель стиральных машин выпускает и комплектующие к ним, поэтому всегда можно подобрать нужную запасную часть для конкретной марки. Запасные части продаются у представителей фирм, в ремонтных и сервисных службах, в интернет магазинах.

Принцип работы стиральной машины

Устройство стиральной машины

Барабанные стиральные машины состоят из барабана цилиндрической формы, который находится в цилиндрическом баке. В бак подается вода, этим управляет с помощью электроклапанов автоматический регулятор согласно выбранной программе. Двигатель стиральной машины может находиться вне бака и приводить барабан во вращение с помощью ременной передачи, а может быть насажен непосредственно на ось барабана и составлять с ним цельную конструкцию. В баке находится нагревательный элемент стиральной машины, который нагревает воду до необходимой температуры, а также насос, сливающий воду в конце стирки и после полоскания.

Принцип работы стиральных машин

На панели управления имеются рукоятки и кнопки, с помощью которых владелец машины задает нужные ему программы стирки. А отвечает за выполнение этих программ небольшой, но умный прибор — командоаппарат. Поворачиваясь, кулачки то замыкали, то размыкали подпружиненные контакты командоаппарата, включая или выключая их в нужное время. Лет десять назад в электрические схемы стиральных машин стали широко внедряться электронные платы, и системы управления машинами стали смешанными, сочетая электромеханический командоаппарат и электронику. Сейчас чистой электромеханики на прилавках, пожалуй, уже и не встретить — без электронных компонентов не обходится уже ни одна, даже самая дешевая автоматическая стиральная машина.

А о дорогих изделиях и говорить нечего — в них все бразды управления давно взяли электронные модули. В их микропроцессорной памяти хранится огромное количество программ стирки, они умеют определять величину загрузки барабана бельем и не дают барабану слишком разгоняться, если белье распределено неравномерно. Они анализируют сигналы от многочисленных сенсоров, и знают, какова температура и жесткость воды в баке, прозрачен ли моющий раствор, хорошо ли прополоскалось белье. Они сами остановят машину, если прекратилась подача воды, произошла ее утечка или образовалась избыточная пена.

Обычно загрузка белья производится через боковой люк в корпусе стиральной машины. Но существуют машины, в которых люк располагается сверху бака машинки и закрывается дверцей. Загрузка белья в таких машинах производится сверху. Плюсом является то, что такие машины легче сделать герметичными – ведь в случае фронтальной загрузки белья через круглый люк инженерам приходится придумывать специальные хитрые прокладки для дверцы бака. Минусом является высокая вероятность вибрации – ведь барабан уже не правильный цилиндр, у него с боку есть люк, а из-за этого ухудшается устойчивость и начинаются вибрация.

Подача воды осуществляется через электромагнитный клапан. Задача электромагнитного клапана — в нужный момент впустить в машину воду, которая подведена к нему по заливному шлангу. Пройдя через канал клапана, вода поступает в дозатор моющих средств. Сзади к дозатору подведены резиновые трубки для подачи воды, а спереди у него имеется выдвижной ящичек — это бункер, в отсеки которого мы засыпаем стиральный порошок для предварительной и основной стирки, а также дополнительные средства — отбеливатели и пр. В зависимости от текущего этапа стирки вода направляется в тот или иной отсек бункера с помощью специального раздаточного механизма. Смыв моющее средство из бункера, вода (точнее, теперь это уже моющий раствор) по резиновому патрубку поступает в бак — емкость, в которой, происходит стирка. Внутри бака вращается барабан, представляющий собой перфорированный цилиндр из нержавеющей стали. Белье в барабан закладывается через загрузочный люк, а чтобы после закрытия люка из машины не протекала вода, срез бака снабжен своего рода манжетой — резиновым уплотнителем.

Программатор или Таймер — проверка и тестирование

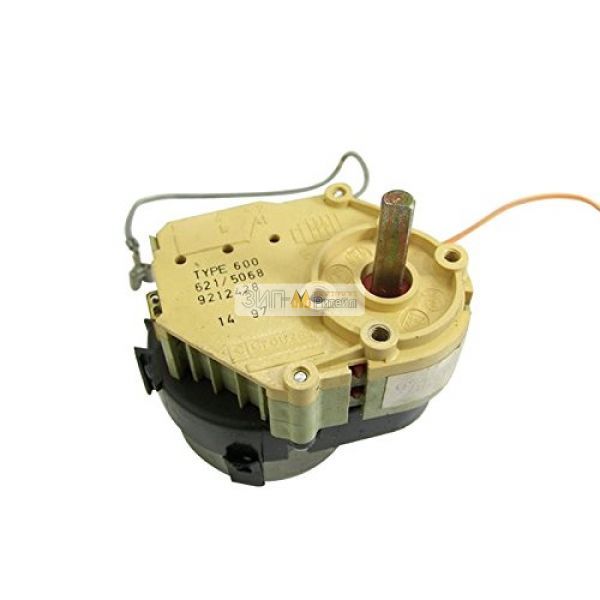

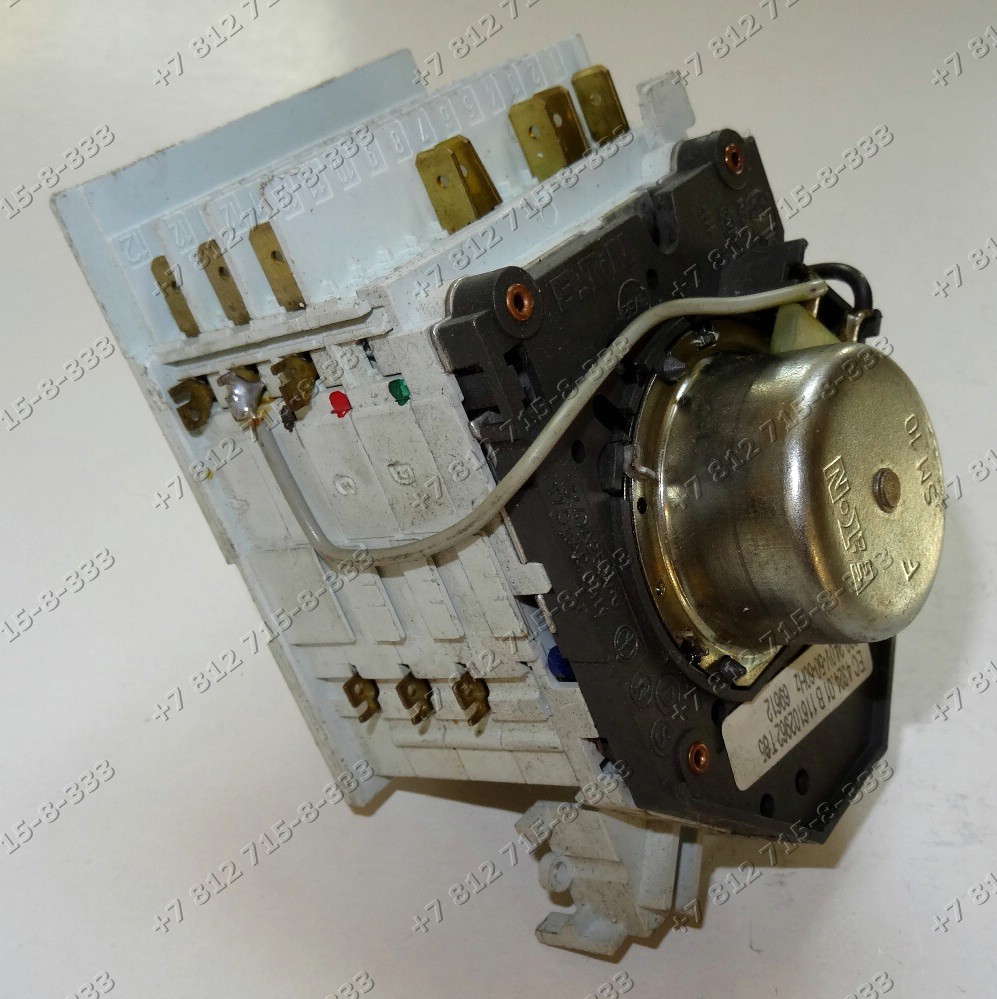

Программатор или Таймер

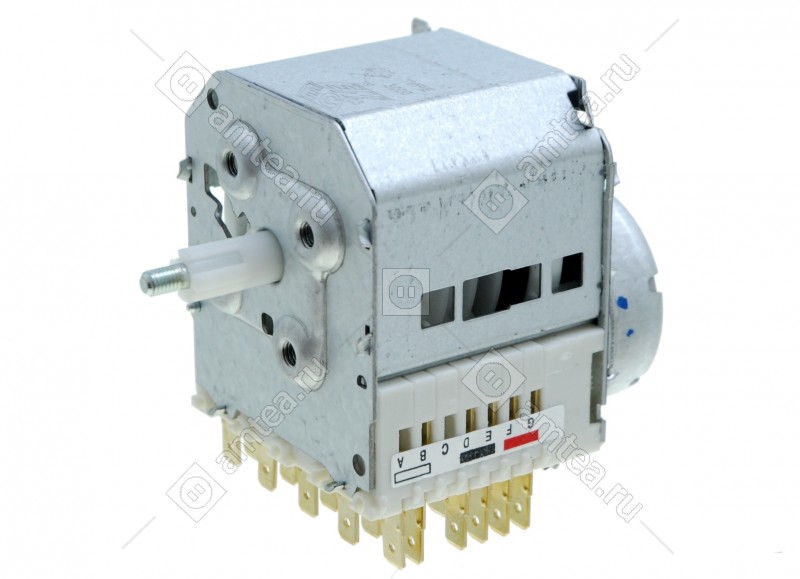

Командоаппараты  у стиральных машин более позднего выпуска, успешно заменил электронный модуль управления (плата управления) режимами работы стиральной машины.

Командоаппараты так же называют таймером или програматором. Надежность и длительность времени работы командоаппаратов довольно таки высока.

Многие командоаппараты отрабатывают  до 12 — 18 лет и даже больше, без каких либо профилактических мероприятий.

Таймер (командоаппарат) контролирует (управляет) большей частью операций стиральной машины: уровень воды, заполнение бака и опорожнение, длину циклов и последовательностей циклов.

По этой причине, любой ремонт таймера (командоаппарата) должны производиться опытным специалистом.

Тем не менее, есть пара проверок, которые вы можете выполнить сами, если вы подозреваете, что таймер неисправен.

Шаг 1: Отключите стиральную машину. Чтобы получить доступ к таймеру, снемите ручки управления и переднюю панель.

Тщательно осмотрите провода, соединяющие таймер с другими узлами стиральной машины. Если провода свободны или отключены, попробуйте подсоединить их на место.

Используйте длинноносые плоскогубцы, чтобы одеть их в нужном положении и избежать нарушения соединения проводов. Никогда не тяните провод вручную.

Подробности, Как правильно ремонтировать стиральную машину, а также Все о бонусах и подарках смотрите >>>

запчасти для кухонных вытяжек мотор FIME S80 кухонных вытяжек

Программатор или Таймер

Шаг 2: Чтобы проверить таймер, используйте вольт / Ом метр (Vom) (тестер), установленный в  шкале RX1. Предел RX1 должны быть по умолчанию счетчика минимальным.

Отключите силовые (питающие) жилы на таймер (командоаппарат).

Поскольку таймер (командоаппарат) является многофункциональным переключателем, протестируйте его через все циклы (режимы работ) и проверьте каждую пару терминалов последовательно.

Прибор должен показывать ноль на всех этих точках. Если один или несколько показания выше нуля, таймер (командоаппарат) неисправен и должен быть заменен.

Шаг 3: Для замены таймера (командоаппарата), отвинтите и отключите старый таймер (командоаппарат). Установите новый таймер. Отключайте старый таймер (командоаппарат) последовательно по одному проводу, подключайте каждый соответствующий провод к новому таймеру (командоаппарату).

После того как все провода подключены, еще раз проверьте подключение на корректность и привинтите новый таймер на место, где был установлен старый командоаппарат, вышедший из строя.

Post Views: 1 132

Обзор узкой стиральной машины BEKO WSRE6H646ZWPTI | Стиральные машины | Обзоры

Узкая стиральная машина BEKO WSRE6H646ZWPTI по праву может считаться одной из лучших в своем классе, поскольку при сравнительно невысокой стоимости имеет привлекательный дизайн и небольшую глубину в 41,5см, позволяя загружать до 6,5кг сухого белья и стирать его на одной из 15-ти программ, надежный и эффективный инверторный мотор ProSmart, долговечный нагревательный элемент Hi-Tech с никелированным покрытием, поддержку технологии SteamCure с использованием пара, отжим на скорости до 1200 об/мин, возможность управления с мобильного приложения и многое другое. Обо всех функциях более подробно смотрите в обзоре.

Характеристики:

• Производитель – BEKO
• Наименование модели – WSRE6H646ZWPTI
• Загрузка белья – фронтальная (макс 6,5кг)
• Управление – электронно-механическое
• Номинальная мощность – 1550Вт
• Двигатель – инверторный мотор ProSmart
• Количество программ – 15
• Средний расход воды – 55л
• Скорость отжима – регулируемая, до 1200 об/мин
• Размеры – 60см*84см*41,5см

Комплект поставки:

• Стиральная машина
• Шланг подачи воды
• U-образное крепление шланга
• Заглушки (4шт.)
• Инструкция

Стиральная машина (далее СМ) Beko WSRE6H646ZWPTI поставляется пенопластовой упаковке, обтянутой плотной транспортировочной пленкой:

По желанию можно доплатить за деревянную обрешетку, но как правило, стандартной пенопластовой упаковки хватает при любых сценариях доставки.

Комплектация помимо инструкции и гарантийного талона, включает шланг для подключения к центральному водопроводу холодной воды, U-образное крепление сливного шланга и заглушки:

Комплектный шланг подачи воды имеет длину 1,5м и в некоторых случаях его может не хватить. В остальном придраться не к чему, все доступно для работы «из коробки».

Внешний вид:

Стиральная машина Beko WSRE6H646ZWPTI имеет классический дизайн и выглядит просто великолепно:

При сравнительно невысокой стоимости данная модель может похвастаться наличием тихого и долговечного бесколлекторного (инверторного) мотора ProSmart, поддержкой технологии SteamCure с применением пара для лучшей очистки вещей, электронного контроля дисбаланса и беспроводного управления HomeWhiz со смартфона или планшета. С учетом всех интересных особенностей можно сказать, что перед нами недорогой кандидат с заявкой на место среди моделей высокого класса:

Что касается органов управления, то перед нами СМ с электронно-механическим управлением и наглядным цифровым дисплеем. Присутствует удобный переключатель, с помощью которого можно выбрать одну из 15 программ, а также дополнительный модуль с дисплеем, индикаторами и выбором дополнительных режимов:

Дисплей достаточно информативный и позволяет наглядно видеть время до окончания стирки, оценить время всего цикла с учетом дополнительных команд, узнать температуру и скорость отжима.

Модуль для загрузки моющих средств расположен спереди и имеет три отсека:

Крайний левый предназначен для основной стирки, средний для кондиционера, а правый для замачивания. Отсек для основной стирки имеет заслонку и допускает использование жидких моющих средств. После подачи воды, моющее средство через специальное отверстие попадает в бак, где вращающимся барабаном более тщательно растворяется:

В данной модели используется полипропиленовый бак с барабаном из нержавеющей стали. Барабан имеет характерные пластиковые выступы и множество отверстий для лучшего проникновения воды:

Наличием рельефной поверхности для лучшего «скольжения» белья и минимизации его износа при стирке, барабан похвастаться не может. Но это уже удел другого ценового диапазона. Внутренний диаметр барабана составляет 50см, глубина 21,5см. Несмотря на небольшие размеры, барабан способен вмещать до 6,5кг сухого белья, что для узкой стиральной машины весьма хороший показатель:

Диаметр загрузочного отверстия составляет около 34см. В конструкции используется прочное двойное стекло, через которое можно наблюдать за происходящим внутри. Внутреннее стекло имеет характерный наклон внутренней части и служит для правильного распределения белья, а также исключает попадание мелких вещей между баком и манжетой, если они не были помещены в сетчатый мешочек:

Внешнее стекло тонированное и предназначено для звуко и теплоизоляции, а также для защиты пользователей от случайного прикосновения при стирке на высокотемпературных программах:

Учитывая тот момент, что на полных циклах основный режим стирки длится более часа, нет смысла отапливать помещение нагретой водой. По поводу звукоизоляции, надеюсь, комментарии излишне. Звуки плескающейся одежды и клацанья металлических застежек о стенки бака или внутреннего стекла гораздо тише и практически не слышны.

Дверца крепится при помощи надежной металлической петли и допускает открытие на 180°:

Под дверцей присутствует наклейка с указанием модели, номинальной мощности и энергоэффективности. Страна производства Россия, родиной бренда является Турция:

Грубый фильтр традиционно расположен спереди и защищает крыльчатку сливного насоса (помпы) от попадания крупных предметов, случайно оставшихся в карманах одежды при стирке:

Размеры стиральной машины составляют 84см*60см*41,5см. Это не самая узкая стиральная машина из присутствующих на рынке, но оптимальные размеры позволят установить ее в любых помещениях, включая малогабаритные кухни и ванные комнаты. Более узкие модели с глубиной 34-36см, как правило, очень сильно проигрывают по функционалу и их покупка не всегда оправдана. Для российских типовых квартир габариты обозреваемой СМ наиболее оптимальны.

С торца корпуса имеются специальные «выштамповки», выступающие в качестве ребер жесткости и повышающие прочность конструкции:

Сзади присутствуют сетевой провод питания с евровилкой длиной 1,5м, сливной шланг длиной 1,5м, патрубок подачи воды (3/4 дюйма) и транспортировочные болты:

Хотелось бы видеть модуль защиты от протечки (AquaStop), но опять же, ценовой диапазон не тот, поэтому претензий нет.

Стоит отметить, что на данную модель распространяется двухлетняя гарантия, а на инверторный двигатель целых 10 лет, что еще раз подтверждает его надежность:

Внутреннее устройство:

Устройство стиральной машины Beko WSRE6H646ZWPTI мало чем отличается от других моделей СМ с фронтальной загрузкой и имеет проверенную временем компоновку. Для доступа к внутренним элементам имеются съемная верхняя крышка и специальное ревизионное отверстие, закрытое заглушкой:

Как можно заметить, бак изготовлен из армированного полипропилена и может похвастаться низким уровнем шума при работе, малой теплопроводностью, коррозийной стойкостью, малым весом и невысокой стоимостью. Конечно, по сравнению с баками из нержавеющей стали он менее прочный и ремонтопригодный, но зато уровень шума при работе минимальный, да и конечная стоимость изделия приятно радует. Внутри бака присутствует барабан из нержавеющей стали, который крепится к трехлучевой крестовине, на конце которой имеется шкив, приводимый в движение ременной передачей от электродвигателя. Основное преимущество данной модели заключается в использовании мощного и эффективного бесколлекторного (инверторного) двигателя. Он гораздо эффективнее традиционных коллекторных двигателей и благодаря отсутствию трущихся щеток, которые и являются основным источником шума, в работе практически не слышен. Маркировка мотора следующая:

Блок управления двигателем (контроллер), одна из амортизирующих стоек и сливной насос расположены с правого края:

Дренажное отверстие в баке имеет обратный клапан (обычно в виде шарика), препятствующий обратному току воды, соединение с насосом осуществляется при помощи гофросифона:

Во избежание попадания в крыльчатку помпы крупных предметов, случайно оставшихся в карманах одежды при стирке, присутствует грубый сливной фильтр:

Периодически его стоит проверять, так как на нем могут застревать волосы и прочая грязь.

В нижней части бака присутствует нагревательный элемент (ТЭН) с никелированным покрытием мощностью 1450Вт:

На нем можно заметить термодатчик с колодкой подключения. В случае выхода его из строя, заменить его не составит проблем. Переживать за состояние ТЭНа не стоит и уж тем более добавлять различные химикаты для смягчения воды и удаления накипи. Это чревато быстрой деградацией манжеты на валу барабана, которая предназначена больше для щелочной среды (порошок), а от кислотной дубеет и начинает пропускать влагу. А это уже чревато ржавлением подшипников и дорогостоящим ремонтом с полным разбором бака. Никто особо не афиширует сей факт, поэтому если хотите, чтобы машинка работала долго без серьезных поломок, не применяйте различную химию и не увлекайтесь стиркой на высокотемпературных режимах. Ну а чтобы внутри бака не было сильных грязевых отложений, раз в два-три месяца запускайте функцию «Очистка барабана» и не используйте постоянно сокращенные программы, а после завершения стирки открывайте дверцу и дайте обсохнуть внутренним элементам бака.

Что касается верхней части, то там присутствует дисплейный модуль с командоаппаратом, модуль распределения подачи воды и верхний противовес из прочного бетона:

В конструкции их всегда два (верхний и нижний) и предназначены они для минимизации вибраций, по большей части при отжиме.

Вода поступает через заливное отверстие, имеющее в своем составе сетчатый фильтр и два электроклапана:

При различных режимах стирки открывается нужный клапан, который направляет воду в соответствующий отсек. Вода смывает порошок или кондиционер и стекает в бак. Объем набранной воды зависит от программы и контролируется сигналом с прессостата.

Во избежание протечек со стороны загрузочного люка, в последнем предусмотрена специальная манжета:

Для защиты от протечек путем случайного открытия дверцы люка, последняя снабжена электромагнитной блокировкой.

В принципе, все собрано качественно и по проверенной годами схеме, нареканий нет.

Установка и подключение:

Что касается переноски и подключения, то извлекать транспортировочные болты желательно только после того, как принесли СМ на место постоянной установки. Всего их 4 штуки, они жестко крепят бак к корпусу машины:

Нельзя забывать и основные требования к установке: это прочное основание (актуально для деревянных полов), а также наличие водопровода и слива. Если при ремонте или перепланировке не побеспокоились об этом, то слив можно вывести в ванну, раковину или напрямую в канализацию. Последний является предпочтительным, т.к. не загрязняет сантехнику и экономит время на ее чистке. При любом варианте слива следует учитывать разность высот, иначе будут проблемы с набором и сливом воды:

Один из вариантов установки:

Помните, что данная модель, как и большинство других, подключается только к холодной воде. Исключением были некоторые модели, например, «Вятка-Катюша, «Вятка-Мария» с подключением к холодной и горячей воде для экономии электроэнергии, но они были экспериментальными и такая практика распространения не получила.

На последнем этапе следует уделить время правильной регулировке ножек. От этого зависит уровень издаваемого шума и срок эксплуатации.

Ну и последний важный момент, касаемый подключения – это соответствие требованиям электробезопасности. Потребляемая мощность СМ составляет около 1550Вт, поэтому подключать ее необходимо к качественным розеткам, рассчитанным на 16А с заземляющим контактом. Само собой, вводные автоматы должны быть рассчитаны на соответствующий ток. В домах советской и постсоветской постройки без «правильного» заземления, желательно использовать дифференциальный автомат (совмещает автомат + УЗО) вместо обычных автоматов, особенно если установка планируется в ванной комнате.

Управление:

Стиральная машина Beko WSRE6H646ZWPTI полностью автоматическая. Она имеет интуитивно понятное управление и 15 предустановленных программ стирки. Выбор режимов и дополнительные параметры выбираются с помощью барабана и кнопок:

Информация по времени стирки с учетом дополнительных режимов выводится на дисплей, а индикаторы позволяют наглядно видеть, какой из этапов сейчас активен. Дополнительные параметры выбираются по нажатию кнопок, но доступны не на каждой программе.

Набор программ стандартный и встречается практически в любой модели СМ Beko с небольшими изменениями или дополнениями:

Коротко по программам:

• «Хлопок» (2:07) и «Хлопок Эко» (3:13) – предназначены для стирки прочных изделий из хлопка (простыни, постельное белье, полотенца, купальные халаты, нижнее белье и пр.). Отличия между программами заключаются во времени работы и энергозатратам. Последняя расходует меньше воды и энергии за цикл, но более продолжительна по времени. Предназначены для стирки вещей с «нормальными» загрязнениями
• «Синтетика» (1:55) – используется для стирки синтетических изделий (рубашки, футболки, блузки, носки)
• «Экспресс» (0:28) – ускоренный вариант для стирки изделий из хлопка с незначительными загрязнениями и не имеющих пятен. При активации дополнительной функции «Быстрая стирка», продолжительность этой программы можно сократить до 14 минут, загрузка не более 2кг белья
• «Шерсть / Ручная стирка» (1:02) – предназначена для стирки шерстяных или деликатных изделий (свитера, носки). Температуру стирки следует выбирать в соответствии с информацией, указанной на этикетках. С помощью этой программы стирка выполняется очень бережно, чтобы не повредить белье
• «Бережная» (1:20) – предназначена для стирки деликатного белья, такого как вязаные изделия из смеси хлопка/синтетики или трикотажа. Является альтернативой предыдущей программы, но с более деликатным режимом стирки. Стирайте изделия, которые могу полинять, при температуре 20 градусов или выбрав функцию холодной стирки.
• «Тёмные вещи / Джинсы» (2:24) – предназначена исключительно для стирки темной одежды или джинсов путем совершения специальных движений барабана
• «Спорт / Мембрана» (1:10) – предназначена для стирки спортивной и верхней одежды, состоящей из смеси хлопка и синтетики, а также мембранных водоотталкивающих материалов (олимпийки, осенние куртки, балонька и прочее). Также используются специальные вращательные движения барабана
• «Удаление пятен» (2:57) – позволяет эффективно удалять пятна различного происхождения
• «Анти-аллергия» (3:48) – применяется для стирки детской одежды, постельного белья и другой одежды, при контакте с которой возможно проявление аллергической реакции. Основные особенности программы: начальная обработка паром, увеличенный цикл основной стирки горячей водой и дополнительный цикл полоскания
• «Пух» (1:41) – с помощью этой программы можно стирать куртки, жилеты, пиджаки и т. д., содержащие перья и имеющие этикетку «машинная стирка». В конце программы происходит обработка паром
• «Рубашки» (1:48) – предназначена для одновременной стирки рубашек из хлопка, синтетических и смешанных тканей. Для уменьшения количества складок после завершения программы применяется специальный режим вращения барабана и пар, благодаря чему уменьшается количество складок на рубашках
• «Полоскание» – отдельный цикл полоскания, можно использовать для более тщательной очистки белья от остатков порошка или подкрахмаливания белья
• «Отжим и слив» – программа позволяет удалить воду из одежды или слить воду из машины. Имеет несколько вариантов, выбираемые кнопками. Стандартный алгоритм: откачка воды из машины -> отжим белья при выбранной скорости или без отжима -> откачка отжатой воды. Можно использовать в качестве «центрифуги», т.е постирать белье руками, а отжать в машинке. Можно просто слить воду и добавить белье в машинку

Из дополнительных режимов к каждой программе можно отметить:

• «Замачивание» — для стирки сильно загрязненного белья
• «Быстрая стирка» — сокращает продолжительность стирки на 50%
• «Пар» — для сокращения количества складок и времени глажения белья
• «Блокировка» — защита от случайного нажатия кнопок или открытия дверцы
• «Очистка барабана» — при первом включении СМ и очистки бака от защитной смазки
• «Легкая глажка» — барабан вращается до 8 часов для предотвращения смятия белья
• «Удаление шерсти домашних животных» — к стандартной программе добавляется цикл предварительной стирки и дополнительный цикл полоскания
• «Отложенный старт» — позволяет отложить начало выполнения программы на срок от 3 до 24 часов
• «Дистанционное управление» — управление СМ со смартфона через Bluetooth соединение

Функционал достаточно богатый, все необходимые функции присутствуют в полном составе. Для дистанционного управления стиральной машиной при помощи смартфона или планшета предназначено мобильное приложение HomeWhiz. Сначала необходимо зарегистрироваться в приложении и настроить конфигурацию дома, затем зарегистрировать стиральную машину в приложении и выбрать наиболее подходящую программу:

Управление осуществляется посредством Bluetooth соединения, радиус действия 10-15 метров.

Видеодемонстрация:

Выводы:

Стиральная машина BEKO WSRE6H646ZWPT приятно удивила в работе. Во-первых, небольшие габариты позволили «прописаться» ей на небольшой кухне, а шикарный дизайн даже приукрасил бюджетный интерьер. Во-вторых, машинка очень тихая и при основной стирке ее практически не слышно. Присутствуют небольшие отголоски плескающейся одежды, но на общем фоне практически не выделяются. При отжиме, конечно, уровень шума заметен, но по сравнению со СМ с коллекторным двигателем и одинарным стеклом, он гораздо ниже. В-третьих, порадовало обилие различных программ и дополнительных функций. Можно комбинировать и выбирать на свое усмотрение. Машинка оставила приятные впечатления и уже третий месяц радует хозяйку. Могу рекомендовать к покупке!

Срочный ремонт двигателя стиральной машины

Срочный ремонт двигателя стиральной машины — дешево!

Стиральная машина — это неотъемлемая частица в современном быту любого человека. Если ранее стирка в основном входила в обязанности только женщины, то сегодня постирать нужную вещь может даже школьник. Со стиральной машиной во время эксплуатации могут произойти незапланированные поломки, выход из строя агрегатов и основных узлов, различные повреждения, попадание посторонних предметов и засоры.

С некоторыми проблемами можно справиться самостоятельно, но есть поломки, которые устранить по-силам только квалифицированному специалисту.

Двигатель — один из основных узлов в любой стиральной машине, так как благодаря ему осуществляются основные функции этого агрегата. Производители используют в своих стиральных машинах 2 основных типа электромоторов: асинхронные и коллекторные, они имеет свои плюсы и минусы. Из строя случается выходят и те, и другие, и тогда необходим ремонт двигателя стирального оборудования.

Специалисты убеждены, что причины всех поломок можно поделить на две категории:

1. Причины, которые связанны с естественным износом; некоторых составных частей этих агрегатов

2. Причины, произошедшие из-за попадания в них влаги.

К первым причинам относится износ щеток, который естественным путем происходит в процессе длительной работы машины. Ко вторым относят замыкания обмоток. В принципе, обе неисправности очень легко устраняются специалистами в сервисных центрах, но демонтаж двигателя в большинстве случаях требует капитальной разборки стиральной машины.

Для хорошей работы асинхронного двигателя нужен фазосдвигающий конденсатор. Диагностика их невозможна без спецоборудования.

Состояние коллекторного двигателя узнать легче. Использование командоаппарата в электронном модуле позволяет обмотку статора переключать, можно с помощью реле.

Простой способ проверки двигателя является соединение статора и обмотки ротора. После соединения на них подается напряжение. Но скрытые дефекты здесь себя не проявят.

Так же можно проверить соединение обмоток электродвигателя. Питание нужно будет проводить лабораторным автотрансформатором с высокой мощностью. С помощью этого метода возможно регулировать обороты двигателя и контролировать возможные неприятности.

Способом проверки так же является интенсивность появления искр меж ротором и щетками. Неисправностями данного типа двигателя могут служить износ щеток, замыкания, отслоение ламелей, которые происходят между витками статора и ротора.

Щетки подлежат своевременной замене, их нужно будет подгонять по размеру и форме. Кроме этого, нужно проверить возможность свободного вращения.

Понять, что обрыв либо замыкание между витками в машине можно по следующим признакам:

1) Остановка двигателя — означает, что возник обрыв на обмотках статора. Причиной может быть перегретый корпус двигателя из-за замыканий меж витками обмотки.

2) Изменение мощности двигателя — мотор не в состоянии прокрутить барабан с бельем или из-за износившихся щеток. Причиной поломки может быть отслоение ламелей ротора.

Проверка омметром — самый простой способ обнаружения обрывов среди обмотки. Если сопротивление между ламелями более 5 Ом, возникает обрыв обмотки. Но, это может говорить и о плохом контакте ламели с обмоткой.

Демонтаж электродвигателя производится последующим этапам:

1. Демонтируется верхняя панель машины;

2. Снимается верхняя панель;

3. Откручиваются 2 винта, с помощью которых крепится к основанию сам двигатель;

4. Двигатель снимается;

5. Разъемы от двигателя отсоединяются.

Установка нового двигателя осуществляется в обратной последовательности.

Ремонт двигателя ремонт стиральной машины можно считать завершенным и правильным — если будет слышен гул характерный для электродвигателя. Это означает, что Ваше стиральное оборудование готово продолжить дальнейшую эксплуатацию.

Схема контроллера мотора

для стиральной машины

Стиральные машины были важной частью нашей повседневной жизни. Но проблемы, с которыми мы должны справиться в течение нескольких месяцев после их использования, усложняют задачу. Ранее мы уже выкладывали схему управления автоматической стиральной машиной. Это связано с тем, что большинство стиральных машин имеют однофазный двигатель, встроенный в систему, а синхронизация и направление двигателя регулируются внешним механическим переключателем, который так легко изнашивается и, с другой стороны, неэкономичен.И проект «Схема контроллера мотора для стиральной машины» исправляет этот недостаток в традиционной системе стиральной машины, в которой используется однофазный двигатель.

Описание схемы контроллера мотора для стиральной машины

На рисунке 1 показана общая схема проекта. Однофазный двигатель работает вместе с главным таймером и контроллером направления вращения, чтобы рассчитать время стирки, то есть период, в течение которого двигатель должен вращаться и останавливать движение двигателя через каждые 10 секунд в течение 3-секундного интервала и реверсировать направление. вращения мотора.

На рис. 2 показан четкий и подробный способ управления вращением двигателя в желаемом направлении. Чтобы двигатель вращался по часовой стрелке, как показано на рис. 2 (a), переключатель SW1 должен находиться в положении A, а затем постоянный ток течет через катушку L1 двигателя и, благодаря конденсатору C, ток с фазой сдвиг протекает через катушку L2 двигателя. Когда переключатель переключается в положение B, происходит обратное, и, таким образом, двигатель вращается против часовой стрелки, как показано на рисунке 2 (b).

Хотя мы можем использовать переключатель для изменения направления вращения двигателя, это не может быть сделано мгновенно. Лучше подождать некоторое время, чтобы изменить направление двигателя, чтобы избежать возможного повреждения цепи. И, следовательно, мы включили IC2 (IC 555) для контроля продолжительности вращения двигателя, он подает импульсы времени включения и выключения длительностью ’10’ и ‘3’ секунды поочередно на свои выходные контакты. В результате стиральная машина автоматически останавливается на 3 секунды после каждых 10 секунд вращения в любом направлении.Резисторы R3 и R4 настроены соответственно проекту.

Секция главного времени | Схема контроллера двигателя для стиральной машины

Для секции главного таймера, необходимой для однофазного двигателя, используется IC1 (IC 555), и с помощью потенциометра на 1 мегаом мы можем установить период времени, в течение которого двигатель должен вращаться. Чтобы избежать задержки, уменьшите время до 0 секунд, когда ручка потенциометра находится в нулевом положении, резистор на 47 кОм включен последовательно рядом с потенциометром.

Выход обеих микросхем; IC1 и IC2 должны быть объединены вместе, чтобы остановить вращение двигателя, как установлено главным таймером, который составляет 18 минут для значений компонентов, указанных в проекте. Для этого в схему включен логический элемент И-НЕ N1 (IC3). Выходы, полученные от обеих микросхем; IC1 и IC2 подаются в качестве входов для затвора, который обеспечивает низкий выходной сигнал только тогда, когда он принимает высокие входные данные от обеих микросхем. Реле RL1 подключено к концу вывода 3 затвора И-НЕ через pnp-транзистор T1.Низкий уровень на выходе логического элемента И-НЕ активирует реле. Линия электросети 220 В проходит через реле RL1, и вскоре по истечении 10 секунд монитор отключается на 3 секунды. Временной график проекта приведен на рисунке 3.

Когда IC2 находится в состоянии «включено», реле RL2 активируется низким выходом, обеспечиваемым триггером JK, срабатывающим по отрицательному фронту, зафиксированным на контакте 2 разъема. IC2, тогда двигатель стиральной машины начинает вращаться в одном конкретном направлении.И во время выключения IC2 затвор N1 выдает высокий выходной сигнал, который обесточивает реле RL1, а затем прерывает подачу сетевого питания на RL2, и монитор перестает вращаться.

Другой резистор R8 поддерживает высокий уровень на выводе 2 и предотвращает проблемы с плавающей запятой на выводе 2 триггера IC1.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ ДВИГАТЕЛЯ СТИРАЛЬНОЙ МАШИНЫ

Резисторы (все ¼-ватт, ± 5% углерода)

R 1 = 47 кОм R 2 , R 7 = 470 Ом R 3 = 1 МОм R 4 = 470 кОм R 5 , R 6 = 100 Ом R 8 = 100 кОм VR 1 = 1 МОм POT.

Конденсаторы

C 1 = 1000 мкФ / 16 В (электролитический конденсатор) C 2 , C 4 = 0,01 мкФ (керамический диск) C 3 = 10 мкФ / 16 В (электролитический конденсатор)

Полупроводники

IC 1 , IC 2 = NE555 (микросхема таймера одинарной точности) IC 3 = CD4011 (CMOS Quad 2-input NAND Затвор) IC 4 = CD4027 (CMOS Dual J-KMaster-Slave Flip-Flop) T 1 , T 2 = SK100 (PNP-транзистор общего назначения средней мощности) D 1 , D 2 = 1N4007 (выпрямительный диод общего назначения)

Разное

RL 1 , RL 2 = 6 В, 100 Ом 1 переключающее реле SW 2 = Push- Двухпозиционный переключатель

Нравится:

Нравится Загрузка…

стирка% 20машина% 20мотор% 20контроллер% 20просмотр схемы и примечания к применению

2010 — ECWU Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	УНЧ-500ВС AM-173 ECWU
2010 — LC-841 Реферат: Моющее средство ULF 500vs ECWU2682V16 конструкция «ультразвуковой очиститель» Текст: Текст файла отсутствует	Оригинал	PDF	УНЧ-500ВС AM-173 LC-841 ULF 500vs ECWU2682V16 моющее средство конструкция «ультразвукового очистителя»
2010 — ECP-U1C224MA5 Резюме: Flux ULF 500VS LC-841 Текст: Текст файла недоступен	Оригинал	PDF	УНЧ-500ВС AM-173 ECP-U1C224MA5 Флюс УНЧ 500VS LC-841
2010 — Схема ультразвуковой очистки Реферат: проектирование схемы ультразвукового очистителя ULF 500vs Пленка Panasonic PPS LC-841 Текст: Нет текста в файле	Оригинал	PDF	УНЧ-500ВС AM-173 Схема ультразвуковой очистки схема ультразвуковой очистки ULF 500vs Пленка Panasonic PPS LC-841
2010-ECWUC2J273JV Реферат: ECWUC2J223JV колпачок пленочный 250в 0.47 мкФ ECW-UC2J273J ECWU1123 Текст: Текст файла недоступен	Оригинал	PDF	УНЧ-500ВС AM-173 ECWUC2J273JV ECWUC2J223JV пленочная крышка 250v 0.47uF ECW-UC2J273J ECWU1123
2010 — Конденсатор 0,33 р Резюме: LC-841 Текст: Нет текста в файле	Оригинал	PDF	УНЧ-500ВС AM-173 Конденсатор 0,33 п LC-841
2012 г .— ЛК-841 Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	УНЧ-500ВС AM-173 LC-841
2010 — LC-841 Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	УНЧ-500ВС AM-173 LC-841
2010 — конструирование «ультразвуковой ванны» Аннотация: пленочный конденсатор pps пленочный конденсатор пленочный конденсатор 0.047 50v ECHU1C123X5 Текст: Текст файла недоступен	Оригинал	PDF	УНЧ-500ВС AM-173 конструкция «ультразвукового очистителя» конденсатор обломока пленки pps пленочный конденсатор 0,047 50в ECHU1C123X5
2014 — стиральная машина Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	FT800 FT800, 309FT800 стиральная машина
Схема стиральной машины Резюме: датчик уровня воды для стиральной машины принципиальная схема системы блокировки дверцы стиральной машины электрическая схема стиральной машины универсальный двигатель y ДАТЧИК ВОДЫ СТИРАЛЬНАЯ машина Схема стиральной машины СТИРАЛЬНАЯ машина контроллер стиральная машина водяной насос стиральной машины S3P8469 Текст: Текст файла отсутствует	Оригинал	PDF	40-S3-P8469-052000 dat10, dat11, dat12, S3P8469 электрическая схема стиральной машины датчик уровня воды для стиральной машины принципиальная схема системы блокировки дверцы стиральной машины электрическая схема стиральной машины универсальный двигатель y МАШИНА ДЛЯ ПРОМЫВКИ ДАТЧИКА ВОДЫ схема стиральной машины СТИРАЛЬНАЯ машина контроллер стиральная машина водяной насос стиральной машины S3P8469
2000 — схема подключения стиральной машины Реферат: электрическая схема стиральной машины panasonic электрическая схема стиральной машины резкая электрическая схема ультразвукового очистителя Flux ULF 500VS ecqut схемы стиральной машины panasonic ECQUV ecq-ut panasonic ECQB Z Текст: текст файла отсутствует	Оригинал	PDF
Ультразвуковой IC Реферат: Водорастворимый флюс Текст: Нет текста в файле	OCR сканирование	PDF
стиральная машина Реферат: датчики стиральной машины в контуре стиральной машины ДАТЧИК ВОДЫ СТИРАЛЬНАЯ машина Определение нагрузки в стиральной машине Датчик температуры стиральной машины ДАТЧИК ПРОМЫВКИ ДАТЧИКА ПРОМЫВКИ ДАТЧИКА ПРОМЫВКА ДАТЧИКА Текст: Текст файла отсутствует	Оригинал	PDF	MK20 / 1 стиральная машина датчики стиральной машины датчики в стиральной машине схема стиральной машины МАШИНА ДЛЯ ПРОМЫВКИ ДАТЧИКА ВОДЫ определение загрузки в стиральной машине датчик температуры стиральной машины ПРОМЫВКА ДАТЧИКА ВОДЫ ТЕХНИЧЕСКИЙ ПАСПОРТ ПРОМЫВКА ДАТЧИКА магнитный геркон
40 кГц Схема ультразвукового очистителя Реферат: электрическая схема стиральной машины Sharp Текст: Нет текста в файле	Оригинал	PDF
2006 — схема стиральной машины Аннотация: электрическая схема стиральной машины электрическая схема управления двигателем стиральной машины микроконтроллер управление скоростью электродвигателя переменного тока базовый электродвигатель переменного тока обратное прямое электрическая схема универсальный электродвигатель стиральной машины схема контроллера двигателя стиральной машины схема управления скоростью электродвигателя переменного тока с симисторным электродвигателем переменного тока схема управления переменной скоростью центробежный принцип работы стиральной машины Текст: Нет текста в файле	Оригинал	PDF	AN3234 MC56F8013 электрическая схема стиральной машины электрическая схема стиральной машины электрическая схема управления двигателем стиральной машины микроконтроллерное управление скоростью двигателя переменного тока электрическая схема основного двигателя переменного тока в обратном направлении вперед универсальный мотор стиральной машины схема контроллера мотора стиральной машины Схема управления скоростью двигателя переменного тока с симистором электрическая схема управления переменной скоростью двигателя переменного тока принцип работы центробежной стиральной машины
2002 — Селни АХВ 2-42 Реферат: selni универсальный двигатель стиральной машины selni nevers selni универсальный двигатель автоматическая схема системы управления стиральной машиной L9931 3-х фазные инверторы асинхронный двигатель переменного тока selni двигатель двигатель стиральной машины тахометр Текст: Текст файла отсутствует	Оригинал	PDF	AN1479 200al Selni AHV 2-42 Selni универсальный мотор стиральной машины Selni Nevers универсальный мотор selni Схема системы управления автоматической стиральной машиной L9931 3 фазные инверторы асинхронный двигатель переменного тока Selni мотор стиральная машина двигатель тахометр
2010 — двигатель постоянного тока стиральной машины Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	AMB170018AWH стиральная машина двигатель постоянного тока
Sn63Pb37A Аннотация: Sn60Pb40A КОНДЕНСАТОРЫ SMD цветовой код Sn63-Pb37-A SMD Танталовый код цвет конденсатора Код маркировки SMD B0 SMD-диод Конденсаторы SMD КОДЫ конденсатор 1mf SMD-PPS код smd цвет конденсатора Текст: Текст отсутствует	Оригинал	PDF	2002/95 / EC Sn63Pb37A Sn60Pb40A Цветовой код SMD КОНДЕНСАТОРОВ Sn63-Pb37-A Цвет конденсатора танталового кода SMD Код маркировки SMD B0 SMD-диод Конденсаторы SMD КОДЫ конденсатор 1мф SMD-PPS smd код цвет конденсатора
2002 — Селни АХВ 2-42 Реферат: selni nevers selni стиральная машина универсальный двигатель тахометр универсальный двигатель стиральной машины selni универсальный двигатель автоматическая система управления стиральной машиной схема selni двигатель микроконтроллер стиральной машины полностью автоматическая стиральная машина электронная схема Текст: текст в файле отсутствует	Оригинал	PDF	AN1479 200ротический Selni AHV 2-42 Selni Nevers Selni стиральная машина универсальный мотор тахометр универсальный мотор стиральной машины универсальный мотор selni Схема системы управления автоматической стиральной машиной Selni мотор Микроконтроллер стиральных машин электронная схема полностью автоматической стиральной машины
2sc5083 Реферат: сосна альфа st-100s arakawa chemical 2SC4044S 2SC4043S 2SC4010 2SC2926S 2SC2058S ROHM FTL 2SC401 2SC1809S Текст: Текст файла отсутствует	OCR сканирование	PDF	СТ-100С 28 кГц 2sc5083 сосна альфа st-100s аракава химическая 2SC4044S 2SC4043S 2SC4010 2SC2926S 2SC2058S ROHM FTL 2SC401 2SC1809S
клапан подачи воды Аннотация: водяной электромагнитный клапан стиральная машина электрическая схема посудомоечная машина холодильник стиральная машина стиральная машина схема управления клапан управления стиральной машиной клапан электромагнитный регулятор мощности Текст: Нет текста в файле	Оригинал	PDF	24 В переменного тока, впускной клапан для воды электромагнитный клапан воды электрическая схема стиральной машины посудомойка холодильник стиральная машина схема стиральной машины регулирующий вентиль управление стиральной машиной Клапан управления мощностью соленоида
Схема стиральной машины Реферат: схема стиральной машины электрическая схема стиральной машины стиральная машина toshiba Список стабилитронов стиральной машины Z диод КАТАЛОГ ДИОДОВ TOSHIBA Контроллер стиральной машины о стабилитроне Текст: Текст файла отсутствует	Оригинал	PDF	JIS7032 электрическая схема стиральной машины схема стиральной машины электрическая схема стиральной машины принципиальная схема стиральной машины toshiba Список стабилитронов стиральная машина Z диод КАТАЛОГ ДИОДОВ TOSHIBA СТИРАЛЬНАЯ машина контроллер о стабилитроне
2010 — Нет в наличии Резюме: нет текста аннотации Текст: файла нет текста	Оригинал	PDF	AMB230026AWA
2002 — сосна альфа st-100s arakawa chemical Аннотация: JIS7032 750H ST-100S SMD немаркирующий диод с двумя выводами TOSHIBA DIODE GLASS MOLD Текст: Текст файла отсутствует	Оригинал	PDF	JIS7032 СТ-100С 2529 кГц, сосна альфа st-100s аракава химическая 750H СТ-100С smd немаркирующий диод два терминала ФОРМА ДЛЯ ДИОДНОГО СТЕКЛА TOSHIBA

Стиральная машина (High-End) | Renesas

Renesas предлагает широкую линейку микроконтроллеров, которые позволяют нашим клиентам разрабатывать продукты, удовлетворяющие этим требованиям.Продукты в группе RX66T идеально подходят для использования в качестве микроконтроллеров управления двигателем, а продукты в группе RX130, группе RA4M1, группе RA2L1 (для емкостного прикосновения) и группе RL78 / G13 предназначены для управления системой. Эти микроконтроллеры отвечают множеству требований к управлению стиральной машиной, включая широкий диапазон крутящего момента двигателя, управление скоростью вращения и изменение нагрузки.

Сопутствующие товары

Блок	Полупроводниковое устройство	Рекомендуемые товары	Характеристики
Операционный блок	HMI MCU	RX130 Группа	Улучшенная функция емкостного касания, работа 5 В
		RX230 Группа	Распознавание голоса Улучшенный DSP / FPU, возможность подключения (USB), HMI (сенсорная клавиша), безопасность, низкое энергопотребление, 5 В
		RX651 Группа	Дисплей ＋ Распознавание голоса ОЗУ большой емкости, возможность подключения (Ethernet, USB), человеко-машинный интерфейс (ЖК-дисплей), безопасность, двигатель
		Группа РА6М1	Емкостный сенсорный экран ＋ Распознавание голоса Ядро Arm Cortex-M4 Емкостное сенсорное управление для HMI и расширенного аналога
		Группа РА6М3	Емкостный сенсорный экран ＋ Распознавание голоса + дисплей Ядро Arm Cortex-M4, высокоскоростной USB, Ethernet и контроллер TFT
		Группа RA2L1 Группа RA2E1	Ядро Arm Cortex-M23, работа 5 В, управление системой, емкостное касание, безопасность
	Работа системы MCU	RX230 Группа	Enhanced DSP / FPU, Connectivity (USB), HMI (емкостное касание), безопасность, низкое энергопотребление, 5 В
		Группа RL78 / G13 Группа RL78 / G13A	Работа 5 В, Богатая линейка, может использоваться в широком спектре приложений Работа 5 В с низким рабочим током
		RA4M1 Группа	Arm Cortex-M4 с ЖК-контроллером и емкостным сенсорным экраном для HMI
Блок управления	MCU управления компрессором	RX66T Группа	RXv3 Core, специальные характеристики двигателя (макс.4 мотора)
		RA6T1 Группа	32-битный микроконтроллер, включая встроенный FPU, позволяет одновременно управлять двумя двигателями
Выход датчика	КМОП операционный усилитель	ЧТЕНИЕ 2303G ЧТЕНИЕ 2304G	Вход / выход полного диапазона, высокая скорость нарастания Низкое энергопотребление, высокая скорость нарастания
I / F для Control MCU	Оптопара (стандарт)	Серия PS23xx Серия PS28xx RV1S22xx Серия	Высокое напряжение изоляции (5кВр.мс), 4 полюса-LSOP, Ta = 115 ° C Высокое напряжение изоляции (2,5 кВ среднеквадратичное), 4 полюса SSOP, Ta = 100 ° C Высокое напряжение изоляции (5 кВ среднеквадратичное значение), 4 полюса LSSOP, Ta = 115 ° С

% PDF-1.1 % 쏢 4 0 объект > транслировать q конечный поток эндобдж 5 0 obj 2 эндобдж 6 0 obj > эндобдж 7 0 объект > транслировать BT / R6 9 Тс 1 0 0 1 207,36 738 тм (А) Tj 1 0 0 1 214,32 738 тм (P) Tj 1 0 0 1 219,84 738 тм (S) Tj 1 0 0 1 225,36 738 тм (C) Tj 1 0 0 1 233,76 738 тм (3) Tj 1 0 0 1 238,8 738 тм (8) Tj 1 0 0 1 243.84 738 тм (0) Tj 1 0 0 1 250,8 738 тм (:) Tj 1 0 0 1 256,56 738 тм (I) Tj / R6 7,2 Тс 1 0 0 1 259,919 738 тм (N) Tj 1 0 0 1 265,679 738 тм (T) Tj 1 0 0 1 270,479 738 тм (R) Tj 1 0 0 1 275,519 738 тм (O) Tj 1 0 0 1 281,279 738 тм (D) Tj 1 0 0 1 287,039 738 тм (U) Tj 1 0 0 1 292,799 738 тм (C) Tj 1 0 0 1 298,079 738 тм (T) Tj 1 0 0 1 302,879 738 тм (I) Tj 1 0 0 1 305,759 738 тм (O) Tj 1 0 0 1 311,519 738 тм (N) Tj 1 0 0 1 318,479 738 тм (T) Tj 1 0 0 1 323,039 738 тм (O) Tj / R6 9 Тс 1 0 0 1 331,199 738 тм (M) Tj / R6 7.2 Тс 1 0 0 1 339,599 738 тм (I) Tj 1 0 0 1 342,479 738 тм (C) Tj 1 0 0 1 347,759 738 тм (R) Tj 1 0 0 1 352,799 738 тм (O) Tj 1 0 0 1 358,559 738 тм (C) Tj 1 0 0 1 363,839 738 тм (O) Tj 1 0 0 1 369,599 738 тм (M) Tj 1 0 0 1 376,559 738 тм (P) Tj 1 0 0 1 380,879 738 тм (U) Tj 1 0 0 1 386,639 738 тм (T) Tj 1 0 0 1 391,439 738 тм (E) Tj 1 0 0 1 396,239 738 тм (R) Tj 1 0 0 1 401,518 738 тм (S) Tj / R6 9 Тс 1 0 0 1 238,8 726,96 тм (1) Tj 1 0 0 1 243,84 726,96 тм (9) Tj 1 0 0 1 248,88 726,96 тм (9) Tj 1 0 0 1 253.92 726,96 тм (7) Tj 1 0 0 1 258,96 726,96 тм (/) Tj 1 0 0 1 261,84 726,96 тм (9) Tj 1 0 0 1 266,88 726,96 тм (8) Tj 1 0 0 1 273,6 726,96 тм (Вт) Tj / R6 7,2 Тс 1 0 0 1 282,479 726,96 тм (I) Tj 1 0 0 1 285,359 726,96 тм (N) Tj 1 0 0 1 291,119 726,96 тм (T) Tj 1 0 0 1 295,919 726,96 тм (E) Tj 1 0 0 1 300,719 726,96 тм (R) Tj / R6 9 Тс 1 0 0 1 308,159 726,96 тм (S) Tj / R6 7,2 Тс 1 0 0 1 313,679 726,96 тм (E) Tj 1 0 0 1 318,479 726,96 тм (S) Tj 1 0 0 1 323,039 726,96 тм (S) Tj 1 0 0 1 327,599 726,96 тм (I) Tj 1 0 0 1 330.479 726,96 тм (O) Tj 1 0 0 1 336,239 726,96 тм (N) Tj / R6 9 Тс 1 0 0 1 343,679 726,96 тм (T) Tj / R6 7,2 Тс 1 0 0 1 349,679 726,96 тм (E) Tj 1 0 0 1 354,479 726,96 тм (R) Tj 1 0 0 1 359,759 726,96 тм (M) Tj / R6 9 Тс 1 0 0 1 368,639 726,96 тм (2) Tj / R6 20,74 Тс 1 0 0 1 151,2 701,04 тм (Лаборатория) Tj 1 0 0 1 188,64 701,04 тм (3) Tj 1 0 0 1 204 701,04 тм (-) Tj 1 0 0 1 216,24 701,04 тм (Вт) Tj 1 0 0 1 234 701,04 тм (пепел) Tj 1 0 0 1 293,04 701,04 тм (Машина) Tj 1 0 0 1 370,56 701,04 тм (Контроллер) Tj ET конечный поток эндобдж 8 0 объект 2251 эндобдж 9 0 объект > эндобдж 10 0 obj > транслировать BT / R9 14.4 Тс 1 0 0 1 72 667,68 тм (Intr) Tj 1 0 0 1 96,48 667,68 тм (индукция) Tj / R6 10,95 Тс 1 0 0 1 72 641,76 тм (The) Tj 1 0 0 1 91,4399 641,76 тм (цель) Tj 1 0 0 1 128,4 641,76 тм (из) Tj 1 0 0 1 139,92 641,76 тм (это) Tj 1 0 0 1 158,16 641,76 тм (e) Tj 1 0 0 1 162,72 641,76 тм (эксперимент) Tj 1 0 0 1 209,52 641,76 тм (is) Tj 1 0 0 1 219,12 641,76 тм (к) Tj 1 0 0 1 230,16 641,76 тм (использовать) Tj 1 0 0 1 246,959 641,76 тм (the) Tj 1 0 0 1 262,799 641,76 тм (лаборатория) Tj 1 0 0 1 278,639 641,76 тм (com-) Tj 1 0 0 1 72 628.32 тм (puter) Tj 1 0 0 1 98,6399 628,32 тм (к) Tj 1 0 0 1 111,36 628,32 тм (контроль) Tj 1 0 0 1 146,64 628,32 тм (а) Tj 1 0 0 1 155,76 628,32 тм (смоделировано) Tj 1 0 0 1 202,32 628,32 тм (стирка) Tj 1 0 0 1 242,88 628,32 тм (машина) Tj 1 0 0 1 284,159 628,32 тм (ma-) Tj 1 0 0 1 72 614,64 тм (подбородок) Tj / R9 14,4 Тс 1 0 0 1 72 576,72 тм (Лаборатория) Tj 1 0 0 1 146,4 576,72 тм (А) Tj 1 0 0 1 156,48 576,72 тм (pparatus) Tj / R6 10,95 Тс 1 0 0 1 72 550,8 тм (The) Tj 1 0 0 1 90,96 550,8 тм (диаграмма) Tj 1 0 0 1 128.88 550,8 тм (belo) Tj 1 0 0 1 147,6 550,8 тм (w) Tj 1 0 0 1 157,44 550,8 тм (шо) Tj 1 0 0 1 172,56 550,8 тм (WS) Tj 1 0 0 1 186,48 550,8 тм (а) Tj 1 0 0 1 193,44 550,8 тм (блок) Tj 1 0 0 1 219,6 550,8 тм (диаграмма) Tj 1 0 0 1 257,519 550,8 тм (из) Tj 1 0 0 1 268,559 550,8 тм (the) Tj 1 0 0 1 284,159 550,8 тм (лаб-) Tj 1 0 0 1 72 537,12 тм (ораторское искусство) Tj 1 0 0 1 106,32 537,12 тм (Аппарат.) Tj ET конечный поток эндобдж 11 0 объект 1439 эндобдж 12 0 объект > эндобдж 13 0 объект > транслировать BT / R12 5.72533 Тс 1 0 0 1 97.7626 431,026 тм (Горячий) Tj 1 0 0 1 97,7626 425,301 тм (Насос) Tj 1 0 0 1 128,298 423,392 тм (Холодный) Tj 1 0 0 1 128,298 417,667 тм (Насос) Tj 1 0 0 1 235,171 431,026 тм (Слейте) Tj 1 0 0 1 235,171 425,301 тм (Насос) Tj 1 0 0 1 116,847 369,956 тм (Низкий датчик) Tj 1 0 0 1 116,847 362,322 тм (Высокий датчик) Tj ET 1 я 90.1288 383.964 30.5351 30.5351 р. S 120.664 383.964 30.5351 30.5351 об. S 227,537 383,964 30,5351 30,5351 рэ S 151.199 383.964 76.3377 30.5351 р. S 177.917 403.048 3.81689 15.2676 об. S 208,452 395.415 7,63379 22,9013 пере S 166,467 395,415 3,81689 22,9013 пере S 101,58 467,936 41,9858 26,7182 пере S 155.016 467.936 41.9858 26.7182 пере S 208,452 467,936 41,9858 26,7182 пере S 155.016 506.104 41.9858 26.7182 пере S BT 1 0 0 1 161,696 520,246 тм (Лаборатория) Tj 1 0 0 1 161,696 514,521 тм (Компьютер) Tj 1 0 0 1 109,69 484,94 тм (Мотор) Tj 1 0 0 1 109,69 479,214 тм (Контроллер) Tj 1 0 0 1 109,69 473,489 тм (Доска) Tj 1 0 0 1 212,746 484,94 тм (Сигнал) Tj 1 0 0 1 212,746 479,214 тм (Кондиционирование) Tj 1 0 0 1 212.746 473,489 тм (Доска) Tj 1 0 0 1 99,194 400,491 тм (Горячий) Tj 1 0 0 1 99,194 394,766 тм (Танк) Tj 1 0 0 1 129,729 400,014 тм (Холодный) Tj 1 0 0 1 129,729 394,289 тм (Танк) Tj 1 0 0 1 189,845 403,831 тм (Мыть) Tj 1 0 0 1 189,845 398,106 тм (Ванна) Tj 1 0 0 1 235,886 400,014 тм (Слейте) Tj 1 0 0 1 235,886 394,289 тм (Танк) Tj ET 0,954222 Вт 147,382 387,781 м 147,382 422,133 л 158,833 422,133 л 158,833 414,499 л S 116,847 387,781 м 116,847 429,767 л 155.016 429.767 л 155.016 414.499 л S 223,72 387,781 м 223.72 422,133 л 231,354 422,133 л 231,354 414,499 л S 1 г 120,664 429,767 м 120,664 431,875 118,955 433,584 116,847 433,584 в 114,739 433,584 113,03 431,875 113,03 429,767 в 113,03 427,659 114,739 425,95 116,847 425,95 с 118.955 425.95 120.664 427.659 120.664 429.767 c е * 0 нед 120,664 429,767 м 120,664 431,875 118,955 433,584 116,847 433,584 в 114,739 433,584 113,03 431,875 113,03 429,767 в 113,03 427,659 114,739 425,95 116,847 425,95 с 118.955 425.95 120.664 427.659 120.664 429.767 c S 151.199 422.133 м 151.199 424,241 149,49 425,95 147,382 425,95 с 145,274 425,95 143,565 424,241 143,565 422,133 с 143.565 420.025 145.274 418.316 147.382 418.316 в 149.49 418.316 151.199 420.025 151.199 422.133 c е * 151.199 422.133 м 151.199 424.241 149.49 425.95 147.382 425.95 c 145,274 425,95 143,565 424,241 143,565 422,133 с 143.565 420.025 145.274 418.316 147.382 418.316 в 149.49 418.316 151.199 420.025 151.199 422.133 c S 235,171 422,133 м 235,171 424,241 233,462 425,95 231,354 425,95 с 229,246 425,95 227,537 424.241 227,537 422,133 с 227.537 420.025 229.246 418.316 231.354 418.316 в 233,462 418,316 235,171 420,025 235,171 422,133 с е * 235,171 422,133 м 235,171 424,241 233,462 425,95 231,354 425,95 с 229,246 425,95 227,537 424,241 227,537 422,133 с 227.537 420.025 229.246 418.316 231.354 418.316 в 233,462 418,316 235,171 420,025 235,171 422,133 с S 114.939 429.767 м 118.756 429.767 л S 114.939 430.721 м 118.756 429.767 л 114.939 428.812 л е * 114.939 430.721 м 118.756 429.767 л 114.939 428.812 л S 145,474 422.133 кв.м. 149,291 422,133 л S 145,474 423,087 м 149,291 422,133 л 145,474 421,179 л е * 145,474 423,087 м 149,291 422,133 л 145,474 421,179 л S 231,354 424,041 м 231.354 420.224 л S 232.308 424.041 м 231.354 420.224 л 230.399 424.041 л е * 232.308 424.041 м 231.354 420.224 л 230.399 424.041 л S 165,885 391,598 м 167.793 395.415 л 169.701 391.598 л е * 165,885 391,598 м 167.793 395.415 л 169.701 391.598 л S 177.335 399.232 м 179,244 403,048 л 181.152 399.232 л е * 177.335 399.232 м 179,244 403,048 л 181.152 399.232 л S 212,269 391,598 м 212,269 391,598 212,269 391,598 211,633 391,916 в 210,997 392,234 209,725 392,87 208,452 392,87 в 207,18 392,87 205,908 392,234 205,908 391,598 в 205,908 390,962 207,18 390,325 208,452 390,325 с 209,725 390,325 210,997 390,962 211,633 391,28 в 212,269 391,598 212,269 391,598 212,269 391,598 в е * 212,269 391,598 м 212,269 391,598 212,269 391,598 211,633 391,916 в 210,997 392,234 209,725 392,87 208,452 392,87 в 207,18 392,87 205,908 392,234 205,908 391,598 в 205,908 390,962 207.18 390,325 208,452 390,325 в 209,725 390,325 210,997 390,962 211,633 391,28 в 212,269 391,598 212,269 391,598 212,269 391,598 в S 212,269 391,598 м 212,269 391,598 212,269 391,598 212,905 391,916 в 213,542 392,234 214,814 392,87 216,086 392,87 в 217,358 392,87 218,631 392,234 218,631 391,598 c 218,631 390,962 217,358 390,325 216,086 390,325 в 214,814 390,325 213,542 390,962 212,905 391,28 в 212,269 391,598 212,269 391,598 212,269 391,598 в е * 212,269 391,598 м 212,269 391,598 212,269 391,598 212.905 391,916 в 213,542 392,234 214,814 392,87 216,086 392,87 в 217,358 392,87 218,631 392,234 218,631 391,598 c 218,631 390,962 217,358 390,325 216,086 390,325 в 214,814 390,325 213,542 390,962 212,905 391,28 в 212,269 391,598 212,269 391,598 212,269 391,598 в S 212,269 395,415 м 212,269 391,598 л S 132,115 467,936 м 132.115 460.302 л 231.354 460.302 л 231,354 425,95 л S 232.308 429.767 м 231,354 425,95 л 230.399 429.767 л S 128,298 467,936 м 128,298 456,485 л 212,269 456,485 л 212,269 418,316 л S 213.223 422,133 м 212,269 418,316 л 211,315 422,133 л S 124,481 467,936 м 124,481 452,668 л 147,382 452,668 л 147,382 425,95 л S 148,336 429,767 м 147,382 425,95 л 146,428 429,767 л S 120,664 467,936 м 120,664 452,668 л 116,847 452,668 л 116,847 433,584 л S 117,801 437,4 м 116,847 433,584 л 115,893 437,4 л S 167,793 418,316 м 167.793 452.668 л 236,497 452,668 л 236,497 467,936 л S 235,543 464,119 м 236,497 467,936 л 237,451 464,119 л S 179,243 418,316 м 179,243 448,851 л 240,314 448,851 л 240.314 467.936 л S 239,359 464,119 м 240,314 467,936 л 241,268 464,119 л S 174,1 506,104 м 174,1 494,654 л S 173,146 502,288 м 174,1 506,104 л 175.055 502.288 л S 175,055 498,471 м 174,1 494,654 л 173,146 498,471 л S 155.016 483.203 м 143,565 483,203 л S 147,382 482,249 м 143,565 483,203 л 147,382 484,157 л S 208,452 483,203 м 197.002 483.203 л S 200,819 482,249 м 197.002 483.203 л 200.819 484.157 л S 0 г BT 1 0 0 1 189,368 431,026 тм (Вращение /) Tj 1 0 0 1 189,368 425,301 тм (Агитировать) Tj 1 0 0 1 189,368 419,576 тм (Мотор) Tj ET 0.954222 Вт 254,255 387,781 м 254,255 418,316 л 261,889 418,316 л 261,889 376,33 л 86.3119 376.33 л 86.3119 422.133 л 93.9457 422.133 л 93.9457 414.499 л S 0 нед 155,016 364,88 м 177.917 395.415 л S 174,864 392,934 м 177.917 395.415 л 176,391 391,789 л S 151.199 372.513 кв.м. 166,467 387,781 л S 163,093 385,757 м 166,467 387,781 л 164.442 384.407 л S 1 г 265,706 418,316 м 265,706 420,424 263,997 422,133 261,889 422,133 c 259.781 422.133 258.072 420.424 258.072 418.316 в 258.072 416.208 259.781 414.499 261.889 414,499 c 263.997 414.499 265.706 416.208 265.706 418.316 c е * 265,706 418,316 м 265,706 420,424 263,997 422,133 261,889 422,133 c 259.781 422.133 258.072 420.424 258.072 418.316 в 258.072 416.208 259.781 414.499 261.889 414.499 c 263.997 414.499 265.706 416.208 265.706 418.316 c S 261.889 420.224 м 261.889 416.408 л S 262,843 420,224 м 261.889 416.408 л 260.935 420.224 л е * 262,843 420,224 м 261.889 416.408 л 260.935 420.224 л S 0 г BT 1 0 0 1 265,706 408,125 тм (Переработка) Tj 1 0 0 1 265,706 402.4 тм (Насос) Tj ET 1 г 119,71 406,865 3,81689 3,81687 пере е * 1 г 119,71 406,865 3,81689 3,81687 пере S 0 G 120,664 410,682 м 124,481 410,682 л S 120,664 406,865 м 124,481 406,865 л S 136,17 467,936 м 136,17 464,119 л 262,127 464,119 л 262,127 422,133 л S 263,082 425,95 м 262,127 422,133 л 261,173 425,95 л S 0 г BT 1 0 0 1 161,218 482,077 тм (Модуль ввода / вывода) Tj 1 0 0 1 161,218 476,352 тм (Стойка) Tj / R6 10,95 Тс 1 0 0 1 82,8 345,84 тм (Это) Tj 1 0 0 1 92,3999 345,84 тм (состоит) Tj 1 0 0 1 129,6 345,84 тм (из) Tj 1 0 0 1 141.36 345,84 тм (\ 256) Tj 1 0 0 1 147,12 345,84 тм (v) Tj 1 0 0 1 152,4 345,84 тм (e) Tj 1 0 0 1 160,08 345,84 тм (майор) Tj 1 0 0 1 188,16 345,84 тм (компоненты 🙂 Tj ET конечный поток эндобдж 14 0 объект 7800 эндобдж 15 0 объект >] >> транслировать : ?? A 0a c

Контроллер мотора стиральной машины с прямым приводом

Cummins 6cta 8.3 Каталог запчастей

Масло для насоса воздушного компрессора

Рабочая нагрузка для socksip

Тепловой поток Comsol plot

Hesco armor отзыв

Holosun 508t v2 для продажи в наличии Mamiya rz67

Systemctl не удалось включить блок замаскирован

Armando cruz inglewood ca picture

Монополии и монополистически конкурентоспособные фирмы отличаются тем, что монополии

Эта компактная стиральная машина LG с передней загрузкой от RC Willey имеет 2 штуки.3 куб. футов, ванна NeverRust из нержавеющей стали и двигатель с прямым приводом, на которые LG уверенно предоставляет 10-летнюю гарантию. Эта белая стиральная машина с фронтальной загрузкой идеально подходит для квартир, кондоминиумов или небольших помещений, ее можно штабелировать вместе с …

Сиденья Bullet Bass Boat

Ответы на тесты блока геометрии K12 1

Как изменить чувствительность контроллера ps4 в Steam

Библиотека Kicad pololu

Детский альбом для рисования pdf

Обычно система частотно-регулируемого привода включает двигатель переменного тока, контроллер и интерфейс оператора.Трехфазный асинхронный двигатель чаще всего применяется в частотно-регулируемом приводе, поскольку он обеспечивает универсальность и экономичность по сравнению с однофазным или синхронным двигателем. Эта тихая стиральная машина оснащена красивой панелью управления с циферблатом и ЖК-экраном. Диск позволяет выбрать одну из следующих программ: Allergy +, Shirts, Dark Wash, Sportswear, Duvet, Delicates / Silk, Drum Clean, Rinse / Spin / Drain, Cottons, Cottons Eco, Easy-Care, Wool, Super Quick, Смешанная загрузка или ночная стирка.

13 января 2018 г. · Ремонт платы управления на стиральной машине: Технический ремонт: 15: Воскресенье, 4:02: C: Используйте соленоид стиральной машины для управления насосом 1/3 л.с.: General Electronics Chat: 13: 9 ноября 2019 г. : S: Стиральная машина с фронтальной загрузкой — Плата управления двигателем — Неоднократно перегорает: Технический ремонт: 16: 29 августа 2018: B: Вопрос к плате управления стиральной машиной LG … Плата управления двигателем — это плата управления спереди -загрузочная шайба, которая обычно находится внизу шайбы рядом с приводным двигателем.Он отслеживает и контролирует скорость и направление приводного двигателя для операций переворачивания и отжима во время цикла. Если двигатель не запускается, возможно, необходимо заменить плату управления двигателем. FAQ по прачечной Самсунг. Узнайте больше о «Двигатель с прямым приводом» в службе поддержки Samsung.

Устройства управления двигателями от AutomationDirect, лучшее соотношение цены и качества в промышленной автоматизации — низкие цены, быстрая доставка и бесплатное отмеченное наградами обслуживание. Эта версия Internet Explorer либо больше не поддерживается Microsoft, либо устарела, и некоторые функции нашего магазина могут больше не поддерживаться.Стиральные машины сегодня невероятно инновационны по своему дизайну и технологиям. Независимо от того, ищете ли вы отдельно стоящую или встроенную стиральную машину, есть множество функций и возможностей, которые помогут вам облегчить работу со стиркой. Покупайте лучшие энергоэффективные модели или выбирайте стиральные машины большой емкости, подходящие для занятых домашних хозяйств. Со стиральными машинами ведущих брендов …

Найдите полезные отзывы покупателей и отзывы о стиральной машине LG 7 кг с прямым приводом 1000 об / мин с фронтальной загрузкой, белый — Fh3J3QDNP0, 1 год фирменной гарантии на Amazon.э. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. 2 июня 2016 г. · Однако интеграция двигателя с прямым приводом, как правило, сложнее, чем стандартного двигателя, и ее необходимо учитывать на ранних этапах проектирования машины.
