Подключение двигателя от стиральной машины-автомат
- Варианты использования:
- Правильное подключение
- Двигатель от старой стиралки
- Порядок подсоединения:
- Видеоматериал
Использование в хозяйстве деталей от автоматической стиральной машины, которая себя уже успела изжить — вполне привычное явление, если хозяин дома “с руками”. И это — вполне оправдано, ведь техника, даже если она окончательно непригодна к эксплуатации по причине выхода из строя одной или нескольких деталей, имеет в своем устройстве еще массу полезных элементов. Например, подключении двигателя от стиральной машины-автомат для различных дел, полезных в хозяйстве, мы и рассмотрим в этой статье, ведь, если стиралка отслужила свое, то совершенно не факт, что то же самое случилось и с электромотором.
к содержанию ↑
Варианты использования:
- Самый простой случай — приспособление для заточки ножей, ножниц и другой хозяйственной утвари.
Этот прибор можно изготовить без труда, если правильно подключить мотор и приспособить точильный камень. - Если вы затеяли строительство на участке, то вибратор для бетона — как раз то, что может пригодиться на стройке. Усадка бетона будет происходить в разы быстрее. Некоторые умельцы приспособили электродвигатель, чтобы сконструировать вибростол при производстве шлакоблока или тротуарной плитки.
- Можно использовать электродвигатель и в сельскохозяйственных целях. Например, для создания мельницы для перемалывания свежей травы. Это может быть свежий сочный корм для животных, заготовка силоса на зиму или просто утилизация сорных растений.
Этот прибор можно изготовить без труда, если правильно подключить мотор и приспособить точильный камень.Таким образом, область использования электродвигателей самая различная. Общее у этих устройств то, что двигатель приводит в действие разные механизмы и насадки.
к содержанию ↑
Правильное подключение

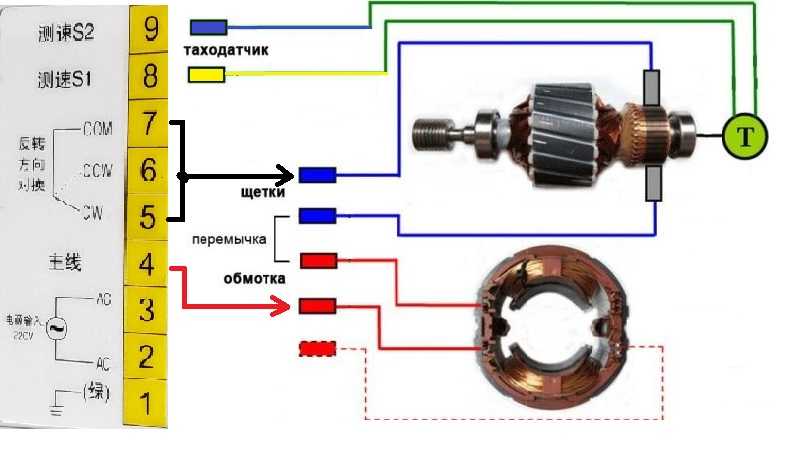

Теперь о том, что представляет собой правильное подключение электродвигателя от стиральной машины-автомат? Нужно помнить о следующих моментах:
- Запуск производится без пускового конденсатора и пусковой обмотки.
- Два белых провода в подсоединении участвовать не будут. Их можно использовать для измерения оборотов.
- Провода красного и коричневого цветов направлены на обмотку.
- Серый и зеленый провода призваны запитывать щетки.
Алгоритм присоединения к электропитанию:
- Первый из выводов от обмотки подсоедините к источнику питания.
- К двум следующим выводам подсоедините щетки.
Важно! После этого целесообразно испытать электродвигатель на работоспособность. Включите его и, если вы все сделали правильно, устройство будет вращаться в одном направлении с характерным шумом.
Реверс мотора
Теперь нужно решить еще 2 задачи:
- Обеспечить вращение мотора в обратном направлении.
- Регулировать интенсивность оборотов.
Решить первый вопрос можно, поменяв местами подключение щеток. Еще раз испытайте агрегат на предмет работоспособности. Если с вращением двигателя все в порядке, значит — вы все сделали правильно.
Важно! Для регулирования интенсивности вращения можно использовать комнатный регулятор освещения. Но этот прибор надо немного усовершенствовать, поскольку мощность его не рассчитана на взаимодействие с мотором. Поэтому выпаяйте из неработающей стиралки симистор с радиатором. Теперь остается выпаять маломощную деталь в микросхеме и впаять симистор, извлеченный из стиралки. Эта процедура требует определенного умения. Так что, если считаете, что ваших знаний недостаточно, попросите выполнить эти манипуляции более сведущего человека. Но в большинстве случаев мотор служит верой и правдой без регулирования интенсивности вращения.
Важно! Для любителей мастерить своими руками и дарить вторую жизнь старым вещам на нашем портале есть и другие полезные статьи:
- Старый холодильник;
- Что можно сделать из машинки для стрижки волос?
к содержанию ↑
Двигатель от старой стиралки
Если модель стиральной машины устаревшая, то с использованием ее двигателя будет несколько сложнее.
Отыскать вводы и выводы можно при помощи тестера, прозвонив обмотку. Используя тестер, отыскивайте пары “рабочая-пусковая”. Сопротивление пусковой больше, чем рабочей.
Важно! Как и в случае с автоматической машинкой, конденсатор не нужен. Это объясняется тем, что двигатель имеет пусковую обмотку. Если пустить в ход конденсатор, то мотор попросту сгорит.
к содержанию ↑
Порядок подсоединения:
- Подайте напряжение в 220 В к рабочей обмотке.
- То же напряжение (но на непродолжительное время) нужно подать к кнопке запуска.
- После того, как кнопка отпущена, питание на обмотку не подается.
- Для реверса двигателя нужно поменять местами контакты обмотки.
Важно! При работе двигателя необходимо его зафиксировать. Оптимальный вариант — стационарное использование. Вращается мотор достаточно быстро, поэтому соблюдать правила безопасности необходимо.
к содержанию ↑
Видеоматериал
youtube.com/embed/2pblXq5FGKE?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»> Если двигатель проявляет признаки неисправности, старайтесь устранить поломку немедленно.
Иначе — все ваши схемы, идеи по его применению будут бесполезны.
Опубликовано 02.11.2017 Обновлено 31.03.2018 Пользователем
Может ли двигатель стиральной машины работать от постоянного тока?
Стиральные машины / Арш Рамгархия / 12 сентября 2022 г. 11 марта 2023 г.
У людей, плохо знакомых с механизмами стиральных машин, есть общий вопрос; Может ли двигатель стиральной машины работать от постоянного тока?
Необходимо знать о подходящих формах тока для каждого двигателя, так как неправильная подача тока может привести к повреждению из-за короткого замыкания, перегрева и необычного сопротивления во внутренней части двигателя.
Все двигатели стиральных машин могут работать как от постоянного, так и от переменного тока, так как стиральные машины имеют универсальный двигатель. Катушки внутри его корпуса настроены на реверс вала в обоих направлениях; вперед и назад. Включая трехфазные свойства, его мощность варьируется от 1/3 до 1/2 л.с.
Давайте углубимся в руководство и узнаем больше о том, какой ток может работать с двигателем стиральной машины и многое другое!
Содержание
Какой тип двигателя постоянного тока используется в стиральных машинах?
Шунтовой двигатель постоянного тока или бесщеточный трехфазный двигатель постоянного тока обычно используется в стиральных машинах. Однако моторы нового поколения имеют универсальные моторы. Универсальный электрический двигатель стиральной машины может работать от постоянного и переменного тока.
Если у вас старая стиральная машина, вместо универсального двигателя вы можете найти только двигатель. Новые стиральные машины поставляются с универсальными двигателями, так как эти двигатели можно использовать и в офисах, и в домах, и в магазинах, не задумываясь о наличии текущего типа.
Стиральная машина показывает Dc?
Если на вашей стиральной машине отображается Dc, это не означает, что машине требуется источник постоянного тока.
Всплывающее сообщение Dc на дисплее стиральной машины является признаком ошибки, указывающей на предупреждение о несбалансированной загрузке.
Люди, впервые столкнувшиеся с этой ошибкой, думают, что они неправильно подают ток на устройство, и их устройству нужен постоянный ток. Вы должны проверить груз внутри барабана и посмотреть, сколько груза находится в барабане.
Большую часть времени мы перегружаем бак для стирки чрезмерным количеством белья, что приводит к перегрузке стиральной машины, а также создает давление в моторе.
Как преобразовать двигатель стиральной машины в постоянный ток?
Если в вашей стиральной машине есть двигатель переменного тока, и вы хотите преобразовать его в двигатель постоянного тока, поскольку у вас есть доступ к источнику постоянного тока, вам необходимо использовать коммутационную электронику. Если вы запустите двигатель переменного тока на постоянном токе, не преобразовав его в двигатель постоянного тока, в двигателе возникнет больше потерь и тепла.
- Найдите короткие провода и соедините их вместе.
- Подсоедините кабель к одному из кабелей катушки двигателя, а другой — к кабелю втулки.
- Возьмите два кабеля большого сечения и соедините их вместе.
- Подсоедините большой кабель к одному из кабелей катушки двигателя, а другой большой кабель — к кабелю втулки.
- Используйте 12 или 48 вольт ампер.
- Обеспечьте электропитание двигателя постоянным током, соединив провода тока с проводами двигателя.
- Измените положение кабеля, чтобы изменить его положение.
Резюме
Технически двигатель стиральной машины работает от постоянного (DC) и переменного тока (AC). если ваша стиральная машина старого поколения и имеет двигатель переменного тока, вы можете преобразовать его в постоянный ток с помощью коммутационной электроники. Коммутационная электроника преобразует трехфазный двигатель переменного тока в бесщеточный двигатель постоянного тока.
