Двигатель от стиральной машины и схема его подключения к сети

Содержание

Виды
Асинхронный
Коллекторный
Инверторный (бесколлекторный)
Схема подключения мотора к сети
Современная стиральная машина
Стиральная машина старой модели

Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.

В настоящее время при производстве стирального оборудования используется три вида двигателей.

Виды

Асинхронный

Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.

Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.

Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.

К недостаткам устройства относят большой размер и низкий КПД.

Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.

Коллекторный

Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.

Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.

При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов). Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.

Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).

Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.

Инверторный (бесколлекторный)

Инверторный двигатель — это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.

Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.

Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.

Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

он работает без пусковой обмотки;
для запуска мотору не нужен пусковой конденсатор.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.

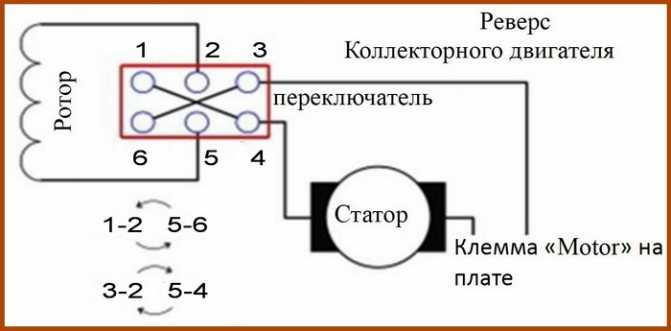

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

Наглядно процесс подключения вы можете увидеть в следующем видео.

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.

Схема двигателя стиральной машины

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается — двигатели оставляют и позже используют в хозяйстве например для мини-станка. Здесь будет рассмотрен типичный двигатель от стиральной машины автомат нового и старого типа и схема его отдельного подключения к В.

Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи. Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Подключение электродвигателя от стиральной машины автомат

Подключение двигателя от старой стиральной машины

Особенности схемы подключения электродвигателя стиральной машины

Cхема подключения электродвигателя стиральной машины

Схема подключения двигателя от стиральной машины и их виды

Особенности подключения двигателя от стиральной машины

Замена и подключение двигателя от стиральной машины, схема подключения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить мотор стиральной машины к 220в. Схема+пояснение

Подключение электродвигателя от стиральной машины автомат

Основная причина, по которой современная стиральная машина приходит в полную негодность — критическая поломка барабана.

При этом остальные детали могут послужить еще не один год, в частности, двигатель. Он может стать движущим агрегатов различных станков, надо только извлечь его из корпуса машины и правильно подключить. Современные стиральные машины комплектуются мощными высококачественными двигателями, срок службы которых намного превышает аналогичные показатели самой машины.

Извлеченный и установленный на отдельную станину он может стать основой:. Это далеко не полный перечень того, что может привести в движение обычный мотор от стиральной машины. Все зависит от фантазии и умений домашнего мастера. Чтобы не ошибиться в выборе схемы подключения важно учитывать тип электродвигателя.

В качестве движущей части стиральной машины используются следующие их разновидности. Использовать любой из перечисленных типов двигателей в домашнем хозяйстве возможно, надо только не забывать, что для каждого из них существует своя схема подключения. Прежде чем переходить непосредственно к электрической части стоит убедиться в том, что мотор находится в удовлетворительном состоянии. Часто, особенно это актуально для асинхронных двигателей машин давно отслуживших свое, подшипники ротора заржавели или вовсе заклинены.

До начала подключения надо их смазать, при необходимости заменить. Перед подключением коллекторного электродвигателя, помимо подшипников надо проверить и состояние щеток, возможно, их также придется поменять.

Не лишним будет побеспокоиться и о внешнем виде устройства, надо удалить грязь, стереть потоки смазки, зачистить контакты. В стиральных машинах старых моделей устанавливались асинхронные двигатели. Если необходим двигатель для какой-нибудь самоделки, достать подобный будет проще, чем более дорогие коллекторные или инверторные, но с их подключением придется повозиться.

Это избавит от необходимости изобретать то, что и так нормально работает.

Подключение двигателя старой стиральной машины может быть затруднено банальным отсутствием информации о нем. Часто в руках ремонтника оказывается мотор, из которого просто торчат несколько проводов.

Придется разбираться, что это за провода, и лишь после браться за дело. Электрическая составляющая однофазного асинхронного двигателя — две обмотки. Вторая — рабочая, она поддерживает вращение. Быстро и точно определить, где какой вывод поможет мультиметр, переведенный в режим измерения сопротивления. Он подскажет, какие из выводов относятся к одной обмотке, а по значению сопротивления несложно определить, какая из них пусковая.

Ее сопротивление немного выше. Собственно, чтобы запустить подобный двигатель нужно всего лишь кратковременно подать напряжение на пусковую обмотку, сделать это можно включив в схему кнопку. Это очень простая конструкция, но надо быть внимательным, если перепутать обмотки, двигатель все равно будет работать, но сильно гудеть и чрезмерно нагреваться, что скажется на его сроке службы.

Нередко попадаются трехфазные асинхронные двигатели. В зависимости от конфигурации схема выглядит как звезда или треугольник. Обе схемы полностью равнозначны, выбор той или иной напрямую зависит от предпочтений мастера.

Подключение коллекторного двигателя от автоматической стиральной машины выполнить гораздо проще. Прежде всего, большинство подобных устройств имеют стандартную колодку. На нее выведено 4 учитывая провода от датчика — 6 проводов. Первая пара, чаще всего, белого или бежевого цвета это клеммы датчика регулировки оборотов. Они не задействуются. Вторая пара красный и коричневый провода — обмотка статора.

Оставшиеся два серый и зеленый идут на щетки коллектора. В некоторых случаях цветовая схема может не совпадать, тогда надо лишь визуально определить, какие проводники подключены к щеткам, оставшаяся пара будет обмоткой статора. Простейшая схема подключения к вольт такого устройства будет выглядеть следующим образом. Напряжение подводится к одному из выводов обмотки статора и одной из щеток. Оставшиеся два вывода соединяют между собой.

Если на данную схему подать напряжение ротор начнет вращаться. Поменять направление вращения просто, достаточно поменять между собой выводы щеток. Скорость вращения двигателя от стиральной машины может оказаться слишком высокой, к тому же удобнее иметь возможность плавной регулировки оборотов. Это заметно увеличивает сферу применения любого устройства, собранного на базе такого двигателя.

Частично решить эту проблему можно, используя ременную передачу и шкивы разного диаметра, но часто это неприемлемо. Тогда стоит сделать простенький регулятор оборотов. Снизить скорость вращения мотора от современной стиральной машины Индезит, Самсунг, Канди и других можно снизив напряжение их питания. Проще всего это сделать с помощью готового устройства — бытового регулятора освещенности диммера.

Важно выбирать устройство, имеющее достаточный запас по мощности. В случае отсутствия диммера с необходимыми характеристиками его несложно модернизировать. Для этого понадобится паяльник и умение ним пользоваться. Собственно, задача состоит в том, чтобы выпаять симистор из схемы управления двигателем стиральной машины и припаять его на плату диммера взамен аналогичной детали меньшей мощности.

Конечно, браться за подобную работу стоит только при наличии соответствующих навыков. Подключение электродвигателя от стиральной машины любой конфигурации можно выполнить своими руками. Это несложно и не займет много времени, зато имея такую полезную деталь несложно изготовить массу полезных в быту станков и инструментов. Главная Ремонт Вам также будет интересно почитать: Как разобрать стиральную машину Samsung для чистки или ремонта Как правильно снять ТЭН со стиральной машины Стиральная машина LG — ошибка tE Как правильно разобрать стиральную машину Малютка своими руками.

Поделиться с друзьями:.

Подключение двигателя от старой стиральной машины

Доброго времени суток, наш читатель! Мы часто говорим про электричество, проводку и освещение, но вот такую полезную рубрику, как ремонт бытовой техники, вроде бы еще не затрагивали, хотя этот вопрос наверняка волнует многих. Поэтому сегодня мы поговорим о приборе, который уже давным-давно стал незаменимым помощником в любой семье. Тема сегодняшней статьи — ремонт электродвигателя стиральной машины.

Вот так производится подключение двигателя стиральной машины нового образца. Но есть еще и очень старые электродвигатели. Их схема.

Особенности схемы подключения электродвигателя стиральной машины

Консультации по ремонту только онлайн через Вопрос-Ответ. Если у вас есть ненужный мотор стиральной машинки, не спешите его выбрасывать. Электрический двигатель применяется в других сферах быта и хозяйства. Если знать, как правильно подключить электромотор, то можно получить станок для заточки ножниц и ножей. Или сделать его движущей силой бетономешалки. Чтобы двигатель заработал, ему необходимо питание. Самостоятельное подключение к электричеству заключается в правильном соединении проводов. Поэтому вам понадобится схема подключения двигателя стиральной машины. Для работы вам нужны статорные и роторные провода.

Cхема подключения электродвигателя стиральной машины

Купить стеклообои в москве стеклообои под покраску купить в москве недорого atik. Перед тем как подключить двигатель стиральной машины, необходимо понять, что он собой представляет Любой человек знает о том, что подключение двигателя от стиральной машины вполне возможно провести и к другим изделиям, которые работают от такого устройства. Именно электродвигатель — это сердце совершенно любой техники, благодаря чему она работает и может выполнять поставленные задачи. Именно в стиралке движок отвечает за работу барабана, а если подсоединить его к другому оборудованию, то вполне возможно добиться функционирования ничуть не с меньшими оборотами. Куда можно подключить мотор от машинки автомат?

Основная причина, по которой современная стиральная машина приходит в полную негодность — критическая поломка барабана. При этом остальные детали могут послужить еще не один год, в частности, двигатель.

Схема подключения двигателя от стиральной машины и их виды

Знание того как подключается двигатель стиральной машины автомат нужно для проверки исправности работы, или для применения его в других целях. Не все моторы удастся проверить и использовать в бытовых устройствах. Но большинство довольно легко подключается — главное, знать принцип работы и схему. Виды Подсоединение Вторая жизнь мотора. Его преимущества:. Работаю в сфере ремонта бытовой техники.

Особенности подключения двигателя от стиральной машины

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно. Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД. Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам. Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора. Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.

Поэтому вы можете использовать двигатели от бытовой техники. В этой статье мы рассмотрим схему подключения двигателя от стиральной машины к.

Замена и подключение двигателя от стиральной машины, схема подключения

Каждый пользователь знает, что электродвигатель является искусственным сердцем любой бытовой техники, и именно он вращает барабан стиральной машины. Каждого домашнего мастера интересует вопрос: возможно ли подключение двигателя от стиральной машины к другому устройству самостоятельно? Сделать это не так уж сложно, даже для человека абсолютно не знакомого с основами электротехники.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как подключить двигатель от стиральной машины к электрической сети В.

Как подключать двигатель стиральной машины?

Электродвигатель вышедших из строя стиралок часто используют для создания новых устройств. Вы тоже хотите пополнить ряды умельцев, приспособив старый мотор с пользой? Мы расскажем, как подключить двигатель стиральной машины в домашних гаражных условиях. Включение двигателя зависит от вида. Поэтому перед тем, как подключить мотор, желательно выяснить, какой механизм вам достался.

Основное количество стиральных машин имеют электрический коллекторный двигатель. Реверс проходит благодаря изменению коммутации обмоток ротора и статора, которые поочередно подключаются в разных направлениях. При этом параметр скорости вращения зависит непосредственно от мощности и регулируется размером угловой отсечки напряжения.

Справка по двигателю стиральной машины с прямым приводом

Информация по ремонту и техническому обслуживанию бытовой техники »
- Разделы для ремонта бытовой техники
- Советы по бытовой технике и быту
- Бытовая техника
- Новости бытовой техники и отзыв бытовой техники
- Инструменты для обслуживания бытовой техники
- Советы Дня Земли по приборам
- Код неисправности устройства Полезные советы и рекомендации
: часто задаваемые вопросы и ресурсы »
- Часто задаваемые вопросы
- Форум вопросов и ответов
- Раздел ресурсов
- Произв. Номера телефонов, местонахождение гарантийного дилера/сервиса
- Веб-сайты производителей
- Таблица преобразования единиц измерения
- Нужно пожаловаться?
- Совет недели по ремонту бытовой техники
Информация о покупке запасных частей и руководств по эксплуатации »
- Измерение CUFT прибора
- Нужны запчасти? См. наши НОВЫЕ запчасти для бытовой техники, раздел
- Помощь при покупке / сравнение цен ссылки
- Руководства по ремонту бытовой техники
- Места поломки деталей, руководства по эксплуатации и уходу
- Инструменты, аксессуары и предметы обслуживания
- Комплекты для технического обслуживания и ремонта

Главная » Помощь по ремонту бытовой техники » Помощь по ремонту стиральной машины » Процедуры доступа к стиральной машине с прямым приводом » Помощь по двигателю стиральной машины с прямым приводом

Помощь по ремонту бытовой техники:

Посудомоечные машины
Сушильные машины — газовые и электрические
Поддержка ApplianceAid
Электрические плиты
Утилизация пищевых отходов
Морозильные камеры — лари и вертикальные стойки
Газовые плиты
Льдогенераторы
Диспенсеры для льда и воды
Советы по обслуживанию
День переезда помогает
Микроволновые печи
Портативные осушители
Холодильники
Запасные части
Стиральные машины
Фильтры для воды
Оконные кондиционеры

Номер модели, номер детали или описание Доступен поиск

Найти нужные запчасти для бытовой техники по правильной цене стало еще проще!

Суперэкономная распродажа

Магазин чулок для всех в вашем списке

Новые клиенты экономят 25 долларов при заказе на 250 долларов или больше @ Abt с электронной почтой Зарегистрируйтесь + БЕСПЛАТНАЯ доставка. Исключения Применить

Сметалка для индейки с чистящей щеткой

Термометр с мгновенным считыванием, циферблатом, лучший для индейки, барбекю или гриля

Home Select Пакеты для духовки Турция

Гранитный противень для жарки, вместимость 12 фунтов Противень для жарения индейки с крышкой, 16 дюймов, гранитная духовка, жаровня Овальная эмалированная посуда на стальной посуде

Испытание двигателя с прямым приводом для обычного двигателя….

Это просто ссылка на типичный двигатель с прямым приводом, некоторые из которых имеют 3 скорости, некоторые — две скорости, а некоторые — одну скорость. Цвета не высечены на камне и могут различаться, но это хороший пример того, как управлять двигателем. Ваша стиральная машина должна иметь электрическую схему в консоли, которую вы также можете использовать.

Перегоревший провод (особенно на штекере двигателя) может остановить работу стиральной машины. Пусковой конденсатор может препятствовать работе двигателя, пусковой конденсатор может быть рядом с двигателем или вверху в области консоли. Как проверить конденсатор омметром.

(нажмите на картинку для увеличения)

A) Проверьте непрерывность пусковой обмотки между черным и *желтым* проводами. Сопротивление 4-7 Ом нормальное.

B) Проверьте непрерывность высокоскоростной обмотки между синим и белым проводами. Сопротивление 3/4 — 2 Ом нормально.

C) Проверьте непрерывность обмотки низкой скорости между белым и бело-фиолетовым проводами. Сопротивление 1&1/2 — 3 Ом нормально.

D) Проверьте непрерывность обмотки сверхнизкой скорости между белым и бело-оранжевым проводами. Сопротивление 1&1/2 — 3 Ом нормально.

E) Проверьте целостность цепи защиты двигателя между белым и бело-черным проводами. Вы должны увидеть полную непрерывность с 0 Ом.

F) Если все эти контрольные точки в порядке… тогда вы можете проверить центробежный переключатель двигателя, сначала сняв насос и отсоединив жгут проводов двигателя от переключателя, а переключатель от двигателя. Отсоедините внутренние провода двигателя (запишите, какого цвета и от какой клеммы они пришли) и проверьте контакты переключателя, как указано здесь….

Нажав на привод переключателя, вы должны обеспечить непрерывность между красной и черной клеммами, а также оранжевой и синей клеммами.

Отпустив привод, вы должны обеспечить непрерывность между оранжевой и бело-фиолетовой клеммами. Между красной и черной клеммами или оранжевой и синей клеммами не должно быть непрерывности.

Детали для ремонта стиральной машины Whirlpool

УНИВЕРСАЛЬНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ 30/64

ИТАЛЬЯНСКАЯ АНГЛИЙСКИЙ

ВВЕДЕНИЕ

Целью этого урока является всем известный двигатель стиральной машины. В в частности, модель MCA 30/64 компании CE.S.T. В дополнении к объясняя электрическое значение полюсов, присутствующих в разъем, возможные режимы питания двигателя и как его подключить к регуляторам скорости (MST_K07 и MST_K07_CL). информация, представленная в учебнике, может быть распространена на другие аналогичные двигателей с аббревиатурой MCA. На фото показан двигатель объекта руководство.

Двигатель MCA3064b

Этот двигатель, используемый для стиральной машины, имеет следующие электрические характеристики:

АС питание	220 В перем. тока — 50 Гц
Макс. Мощность	420 В
Макс. текущий	2А @ 220 В переменного тока
Термический защита	Внутри

как показанный на фото, двигатель оснащен 6-контактным разъемом и индуктивный датчик скорости, соосный с осью вращения, который используется для контроля скорости. Двигатель имеет тепловую защиту (указана с буквой P на электрической схеме на следующей странице), который отключает двигатель электрически, когда он достигает определенной температуры после усилий или короткого замыкания. Двигатель достигает скорости 13000 об/мин, что эквивалентно 433 об/с. Он имеет мощность 420 Вт с поглощением 2А. Будучи универсальным двигателем, он также может работать от постоянного тока. напряжения, если скорость вращения должна быть ограничена. (Для безопасности это всегда рекомендуется поддерживать это постоянное напряжение ниже 220 В постоянного тока).

Универсальный мотор

рассматриваемый двигатель является щеточным двигателем, принадлежащим универсальному двигателю. семья. Эти моторы называются универсальными, потому что они могут работать как в переменного и постоянного тока. Кроме того, они могут быть обратимыми или могут быть обращены вспять. Главной особенностью является то, что щетки, воздействующие на коллектор ротора, электрически последовательно соединены с обмотками статора.
