Схема подключения стиральной машины волга 8
18 января 2006 г.
Автор: Загрузка сухим бельем, кг: — из хлопчатобумажных тканей — из шелковых и шерстяных тканей 1,0 Емкость бака, л Время стирки одной загрузки белья, мин Потребляемая мощность, Вт Размеры (ДхГхВ), мм 445х498х722 Масса, кг Предназначена для стирки и полоскания белья в домашних условиях. Устройство стиральной машины. ВОЛГА-8Р с двумя режимами стирки. Первый — нормальный режим, осуществляется за счет вращения активатора в одну сторону и предназначен для стирки белья из хлопчатобумажных и льняных тканей. Второй — «бережный» режим, осуществляется за счет вращения активатора в противоположную сторону и предназначен для стирки изделий из шелковых и шерстяных тканей. Рис. 1 Устройство стиральной машины ВОЛГА-8Р. Стирка происходит в цилиндрическом баке в потоке раствора моющих средств (стиральный порошок, хозяйственное мыло и тд.
). Поток жидкости создаётся вращением дискового активатора, расположенного на наклонном дне бака (сварного из нержавеющей стали). Машина имеет цилиндрический корпус. Опорой для активатора служит корпус насоса, прикрепленный ко дну бака. На одной оси с активатором установлена крыльчатка насоса. Привод активатора и насоса осуществляется .от электродвигателя типа АЕР-16У4 посредством клиноременной передачи. Электродвигатель прикреплен к раме, имеющей пазы для перемещения двигателя при регулировке натяжения ремня. Для отжима белья над баком устанавливается съемное отжимное устройство, состоящее из обрезиненных валиков. Во время отжима валики вращают вручную с помощью рукоятки. Усилие прижима валиков регулируется винтом. Отжатое, белье кладут на крышку машины. Жидкость из бака сливается с помощью насоса по шлангу через сливное отверстие, которое потом закрывают пробкой. Для циркуляции раствора и последующего слива раствора в канализацию имеется сливной шланг. Для пуска двигателя и защиты его от перегрузок в машине установлено пускозащитное реле РТК-С.
В корпусе машины имеется скоба, на которую по окончании работы наматывается соединительный шнур. Максимально допустимый уровень жидкости определяется по специально выдавленной полоске на поверхности бака. Машина устанавливается на полу на ролики и скобу-педаль (для сохранения устойчивости машины во время отжима необходимо наступать ногой на скобу-педаль). Пластмассовые ручки на корпусе машины предназначены для ее переноски. Основными унифицированными узлами стиральной машины ВОЛГА-8Р являются: отжимное устройство, узел активатора, электропривод, сливной шланг, крышка машины, захват для белья, ходовые ролики. О механических неисправностях стиральной машины, таких как посторонние шумы, заклинивание и т.п. читай механические неисправности стиральных машин. Смотри также характерные неисправности неавтоматических стиральных машин и их устранение. Электрооборудование. ПО — пусковая обмотка РО — рабочая обмотка РВ — реле времени РТК — пускозащитное реле типа РТК-1-3; П — переключатель режима стирки Ш — штепсельная вилка М — электродвигатель Рис.

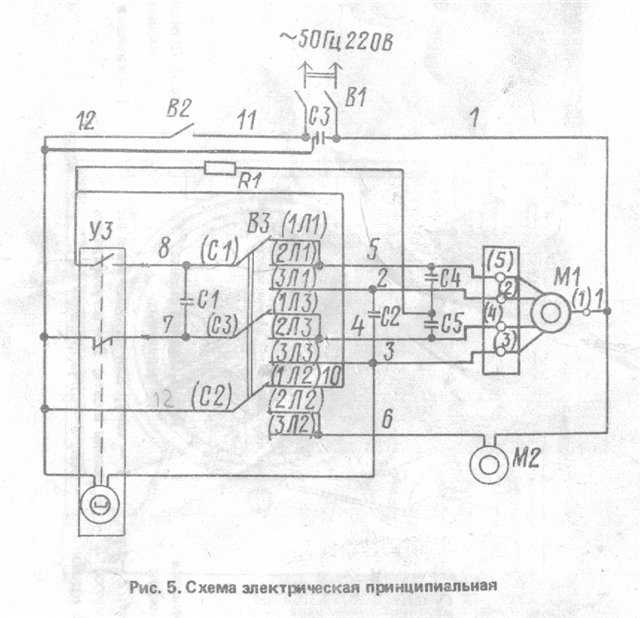

2 Схема электрическая принципиальная стиральной машины «Волга-8Р». Управление электродвигателем осуществляется с помощью реле времени РВ-6 и переключателя режима обработки белья. Ручки управления этих приборов выедены на панель машины (на рисунке не показаны). На панели имеются цифры 1 и 2, где: 1 -нормальный режим; 2- бережный режим. При откачке жидкости ручка переключателя должна быть установлена в положение 2. Машина включается в работу поворотом ручки реле, а отключается по истечению времени. О электрических неисправностях «ВОЛГА-8Р» читай неисправности электрической схемы стиральных машин. Смотри также характерные неисправности неавтоматических стиральных машин и их устранение. Установленное на машинах реле времени обычно позволяет регулировать время стирки от 0 до 6 мин. Для наиболее качественной стирки цикл работы машины должен быть следующий: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с — вращение в другую сторону, 10 с — перерыв и т.д. Стиральная машина «ВОЛГА-8Р» не может работать в таком режиме — это не заложено в её конструкцию (она крутит активатор только в одну сторону).
В этом случае стиральную машину можно улучшить см. модернизация стиральной машины , где предлагается устройство реверса электродвигателя СМ. Это устройство подойдет и в случае выхода из строя циклического реле времени.Использованы «Информационные материалы ЦНИИТЭИ. 1980-1990» Всего хорошего, пишите to Elremont © 2005
Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти. Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.
Вот лишь несколько идей удачного применения электродвигателя от стиралки:Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.
Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол. Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки. Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки. Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон. Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.
Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму. Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно подключить двигатель от стиральной машинки. Виды двигателей В стиральных машинках разных поколений и стран производства, могут быть и разные типы электродвигателей. Как правило это один из трех вариантов:Асинхронный. В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость. Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД. Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.
Коллекторный. Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам. Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт. Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора. Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей. К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток. Инверторный (бесколлекторный) Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД. В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму.
Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума. Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену. Схемы подключения Тип двигателя с пусковой обмоткой (старые/дешевые стиралки) Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов. Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки. Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения. Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ) Как это обустроено в самой стиралке для удобства.
Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки. Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя. В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть. В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.
), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки. Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме. В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель. Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме: Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение. Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой) Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.
Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом. Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением. Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.

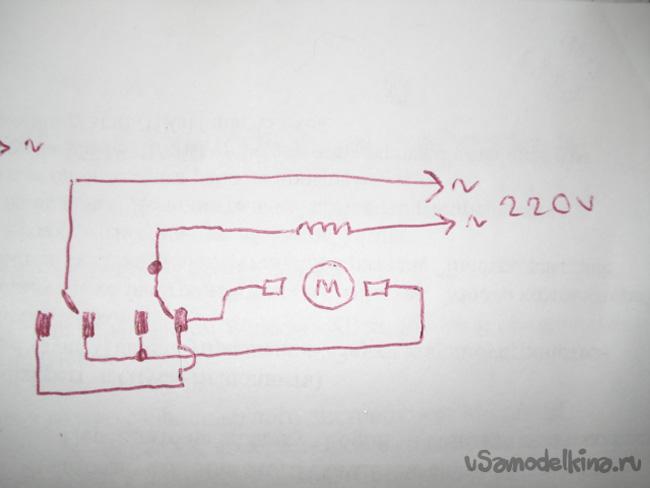

Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом «спалить» его из за того что неправильно подключили, спокойно можно и «поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.
Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком, поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода. О том как подключить трехфазные асинхронные двигатели к обычной бытовой сети 220 вольт, довольно подробно можно узнать в статье — «Подключение трехфазного двигателя» Регулятор оборотов Если возникает необходимость регулирования количества оборотов, можно воспользоваться бытовым регулятором освещения (диммером).Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой. Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.
Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину, или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу. Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что. Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать. Схема подключения электродвигателя современной стиральной машины Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в.
И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции. Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора. Разбираемся с проводами Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками.
Все провода, на которые указаны стрелки нам понадобятся для подключения. Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке. В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром. Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару. У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону. Остальные провода просто прозванивайте и находите им пары. Подключаем двигатель от стиральной машины автомат После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее. Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом. После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в. Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности. Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая. Подключение мотора старой стиральной машины Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра.
Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.
Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится. Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой. Многие считают, что для запуска такого двигателя нужен конденсатор. Это ошибка, конденсатор применяется в двигателях другого типа без пусковой обмотки. Здесь же он может сжечь мотор во время работы. Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка. Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В.
На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB). ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.
ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться. ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время. SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее. После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее. Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону. Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.
Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

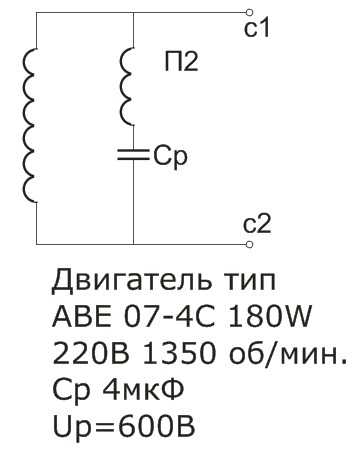

Здраствуйте! Люди, помогите, пожалуйста со схемой подключения электродвигателя серии ДАО к сети, я слабо разбираюсь в электротехнике и вообще электрических принципах. При прямом подключении, двигатель либо медленно крутится, либо греется и дымит (пробовалось методом тыка включать обмотки параллельно, последовательно и отдельно)… Имеется блок управления (от старой стиральной машины) с ним все нормально работает, по схеме, двигатель включается напрямую, или я что-то упускаю. фото схемы управления (sch2, sch3)
фото двигателя (dao1, dao2)

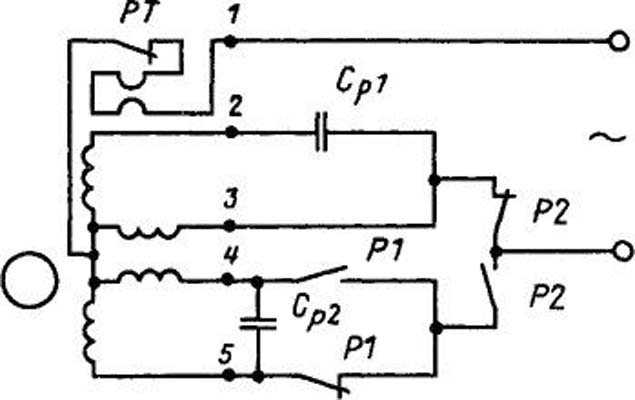

найденая гуглом схема включения от стиральной машины «волга-8» (volga_8_el) Вот мне непонятно, если последняя схема верна, то какой должна быть катушка? Или, может, лучше конденсатор повесить… Заранее спасибо за помощь.
PS: боюсь, что двигатель не перенесет дальнейших экспериментов.
