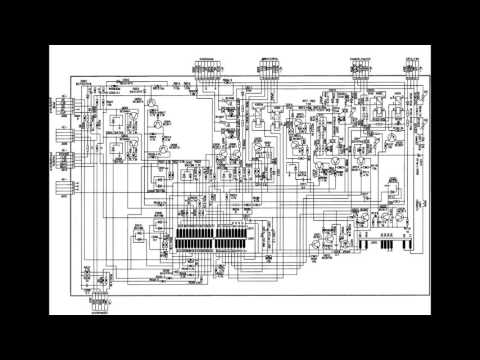

Эл схема стиральной машины индезит: Схемы стиральных машин Indesit | Компания «Наш мастер»

Здравствуйте, нужна электрическая схема работы стиральной машины indesit wgd…

FAQ

Вопрос №6781

Здравствуйте, нужна электрическая схема работы стиральной машины indesit wgd 934 tx. Не крутится барабаню

По вопросу получения технической документации, обратитесь в представительство компании производителя.

Обслуживание организаций Отдел Технического Контроля Новости компании Награды и достижения Отзывы Партнеры СМИ о нас Вакансии Сертификаты Гарантия Мастера Программа лояльности

Услуги

Ремонт бытовой техники Ремонт цифровой техники Ремонт электрики Ремонт сантехники Услуги мастера на час Транспортировка и установка техники Обучение ремонту бытовой техники

Энциклопедия

Типовые неисправности бытовой техники Типовые неисправности холодильников Типовые неисправности стиральных машин Типовые неисправности кухонных плит Типовые неисправности сантехники Типовые неисправности электрики Сервисный Центр «А‑Айсберг» © 1993-2022.

Вся представленная на сайте информация, касающаяся сроков, стоимости и порядка предоставления услуг, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Реквизиты

Политика персональных данных

* Некоторые виды работ могут быть выполнены подрядными организациями

Нужен ремонт?

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Нужна установка?

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Запись на курс

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Запись на курс

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных . Заявка получена.
Специалист свяжется с вами в течение 15 минут! Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка

Попробуйте позже

Задать вопрос

Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники. Мы смогли помочь уже 211274 посетителям нашего сайта.

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка

Обратная связь

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Сообщение успешно
отправлено Ошибка

Ремонт стиральных машин Indesit (Индезит): быстро и качественно!

Подробности

Категория: Ремонт стиральных машин

Стиральные машины итальянского бренда Indesit давно пользуются популярностью у покупателей во многих странах мира. Эти машины характеризуются высоким качеством сборки, разнообразными программами стирки и длительным сроком службы. Однако даже самой надежной бытовой технике рано или поздно может понадобиться ремонт.

Наш сервисный центр предлагает услуги по ремонту стиральных машин Индезит в Минске, Солигорске, Молодечно, Слуцке и Жодино. Мы производим ремонт стиральных машин Индезит на дому: мастера приезжают со всем необходимым оборудованием, поэтому вам не нужно беспокоиться о доставке неисправной машины в мастерскую. Весь необходимый ремонт стиральных машин Indesit наши специалисты осуществляют максимально оперативно и качественно.

Ремонт машинки Индезит может потребоваться в следующих случаях:

• Не набирается вода – требуется ремонт электронного модуля управления стиральной машины Индезит;
• Не нагревается вода – необходима починка термостата, датчика температуры или ТЭНа;
• Не сливается вода – стиральная машина Indesit нуждается в ремонте или прочистке сливного насоса;
• Наличие сильного шума, стука и скрипа – стиральной машине Индезит необходим ремонт или замена подшипников;
• Барабан еле проворачивается – дело в поломке двигателя и блока управления;
• Подтекает вода – требуется замена манжеты люка.



Ремонт стиральных машин Indesit на дому мы производим в несколько этапов. Сначала для выявления поломки проводится тщательный осмотр. Когда неисправность найдена, мы осуществляем ремонт или замену отдельных узлов стиральной машины Indesit, например, подшипников.

После этого мы обязательно проверяем работоспособность машины и консультируем владельцев о том, как в дальнейшем избежать подобной неисправности.

Ремонт стиральной машины Индезит обойдется дороже, если вовремя не обратитесь в мастерскую, поэтому не стоит ждать, когда неисправности усугубятся, машина полностью выйдет из строя, и ее нельзя будет восстановить.

Наша мастерская по ремонту стиральных машин Индезит справится даже с самыми сложными задачами! Мы уверены в качестве оказываемого нами ремонта, поэтому гарантируем долгий срок службы восстановленной машинки.



Цены на ремонт стиральных машин Indesit

Вид ремонта	Цена*
Диагностика (в случае ремонта)	бесплатно
Диагностика (при отказе от ремонта)	18 р.
Извлечение постороннего предмета	от 22 р.
Чистка системы слива	от 25 р.
Устранение течи воды	от 25 р.
Замена насоса (помпы)	от 60 р.
Замена ТЭНа (нагревательного элемента)	от 60 р.
Замена наливного клапана	от 45 р.
Замена блокиратора дверцы (УБЛ)	от 45 р.
Замена ремня	от 40 р.
Замена ручки люка	от 40 р.
Замена щёток эл. двигателя	от 55 р.
Замена машжеты люка	от 70 р.
Ремонт (замена) электронного модуля	от 80 р.
Замена опорных подшипников	от 100 р.

 *В стоимость ремонта входит стоимость запчасти





Наши преимущества

✓ Квалифицированные мастера и современное оборудование для ремонта.

✓ Лояльные и честные цены.

✓ Опыт работы со всеми видами поломок и нестандартными проблемами.

✓ Наличие всех основных и возможность заказа даже самых редких деталей.

✓ Бесплатный выезд и диагностика. (В случае, если заказчик согласен на ремонт).

✓ Гарантия качественного ремонта и беспроблемной эксплуатации.

✓  Скидки для постоянных клиентов и пенсионеров.

Руководство по ремонту стиральных машин «INDESIT» и «ARISTON»

Содержание

• 1 Ремонт стиральных машин
• 2 Ремонт стиральных машин. Перечень обозначений
  • 2.1 Родственные

Ремонт стиральных машин

ПРОБЛЕМА стиральные машины	ВОЗМОЖНАЯ ПРИЧИНА	СРЕДСТВО Ремонт стиральных машин
машина не работает при включении	Люк не закрывать	Закрыть дверь
	Обрыв цепи	Ремонт открытого
	обрыв соединения, неисправность шнура или вилки	Отремонтируйте обрыв или замените шнур или вилку
	Неисправный дверной замок или микропереключатель	Заменить замок люка или микропереключатель
	выключатель неисправен I1	заменить переключатель
	Ручка контроллера установлена ​​в положение «Стоп»	Переключение секвенсора на нужную программу
	Неисправное реле давления	Заменить реле давления
Неработающий двигатель привода барабана	Обрыв в соединительных линиях	Ремонт открытого
	Неисправный двигатель	заменить двигатель
	неисправный секвенсор	заменить секвенсор
	Неисправен конденсатор С	Заменить конденсатор C
Когда мотор гудит, но барабан не вращается	Обрыв в соединительных линиях двигателя	Ремонт открытого
Двигатель привода барабана работает без реверса	Обрыв цепи подключения	Ремонт открытого
	неисправный секвенсор	заменить секвенсор
Электродвигатель работает, барабан не вращается	Ослабление натяжения ремня	Отрегулировать натяжение ремня, при необходимости заменить
	сломанное крепление шкива	Натяжные элементы шкива
Двигатель привода барабана работает без реверса	Обрыв цепи подключения	Ремонт открытого
	неисправный секвенсор	заменить секвенсор
Не поддерживается температурный цикл стирки	Неисправно реле датчика температуры	Заменить датчик реле температуры
	дутый нагреватель	заменить обогреватель
	неисправный комадоаппарат	заменить секвенсор
	Обрыв цепи подключения	Ремонт открытого
Вода не наполняет бак	Засорение сетки клапана	Очистить сетку клапана
	неисправный соленоид Evfa	заменить соленоид Evfa
	Неисправное реле давления	Заменить реле давления
	Обрыв соединительных линий	Ремонт открытого
	Обрыв электрической катушки	Ремонт открытого
	неисправный секвенсор	заменить секвенсор
Залив воды в бак выше допустимого уровня	Неисправен прессостат	Заменить реле давления
	неисправен клапан	заменить клапан
	неисправный секвенсор	заменить секвенсор
Вода не выкачивается (плохо выкачивается) из бака	засорился насос	очистить насос
	Неисправность двигателя насоса	заменить двигатель
	неисправный секвенсор	заменить секвенсор
Секвенсор останавливается на одном из импульсов	неисправный секвенсор	заменить секвенсор
	Обрыв цепи	Ремонт открытого
Чрезмерный шум и вибрация при вращении барабана	Есть незакрепленные противовесы	Затяните гайки противовесов
	Весенняя обувь для ношения	Сменная пружина колодок
	Выход из строя подшипников крестовины	заменить подшипники
Утечка воды	Герметичные детали или соединения	Замените соответствующую деталь. Герметик
Люк не открывать	Неисправен блок задержки или его рама Ремонт стиральных машин в Москве 518 88 53 Частный мастер.	Замена замка люка

3.3. Методы определения наиболее сложных дефектов. Ремонт стиральных машин со сложными дефектами.

3.3.1. Прежде чем приступить к разборке всей машины или ее отдельных узлов, необходимо определить место дефекта. Особенностью электропроводки является то, что все элементы питающей цепи (двигатель, электронагреватель, соленоид и др.) проходят через вилку, шнур, запорный аппарат люка МР (или микропереключатель ИП), реле давления Р и контакты контроллера Т. Аналогичные особенности требуют использование определенных методов поиска неисправностей в электрической схеме машины. Исследуемая цепь, в которой предполагается неисправность (Определяется по перечню возможных неисправностей), разрывается устранимо путем разъединения контактов соединительных проводов контактов контроллера. Далее проверяется целостность электрических цепей специальным щупом или омметром, как самого контроллера, так и жгута с аппаратными средствами. Вот порядок определения причин неисправностей в наиболее типичных случаях.

3.3.2. Двигатель привода барабана гудит, но барабан не вращается. Рекомендуемая последовательность поиска и ремонта стиральной машины

• Проверить вращение двигателя привода барабана, когда он должен вращаться в обе стороны (импульс 4), затем в режиме отжима 500 об/мин (импульс 36)
• По поведению двигателя в разных режимах определить неисправную цепь и проверить, определяя наличие напряжения на выводах компонентов.

3.3.3. Вода не наполняет бак. Ремонт стиральной машины следующий:

• Проверить напряжение на золотнике клапана (импульсы 1, 5, 34). При отсутствии стресс-теста пины контроллера L-M (или 8-6). Проверить целостность электрической цепи ПС и наличие замкнутого контакта 11-12 реле давления Р1.
• по импульсам 1, 5, 34 проверить заливку воды в соответствующий лоток (предварительный, основной, спецобработка). В случае несоответствия подачи воды проверьте механизм распределения воды для риса. 3 поз. 7-10, 37, 39, 40, 41.

Ремонт стиральных машин частным мастером. Ремонт стиральных машин сименс, бош, тайм, электролюкс, занусси, кэнди, ардо, индезит, аристон и других известных брендов в Москве.

4. ЗАПЧАСТИ при ремонте стиральных машин.

4.1. Для обеспечения доступа к отдельным узлам и деталям необходимо выполнить следующие операции:

4.1.1. Отверните винты крепления верхней крышки, снимите крышку Рис.1 поз.1 .

4.1.2. Отвинтите заднюю панель поз шурупов. 26 Рис.1, снимите заднюю панель.

4.2. Виды ремонта, Способы разборки приведены в таблице. 2.

Таблица 2

ВИДЫ РЕМОНТА при производстве ремонта стиральных машин	МЕТОДЫ УДАЛЕНИЯ при ремонте стиральных машин
Замена помехоподавляющего фильтра	4. 3.1
Замена дверного замка	4.3.2
замена контроллера	4.3.3
Сменный индикатор	4.3.4
Замена двигателя	4.3.5
Замена шкива	4.3.6
Замена электронагревателя	4.3.7
Замена датчика регулируемой температуры	4.3.8
Замена клапана	4.3.9
Замена реле давления	4.3.10
Замена амортизатора	4.3.11
Замена насоса	4.3.12
Замена сливного шланга	4.3.13
заменить дозатор	4.3.14
Замена жука и барабана	4.3.15
Замена собачек	4.3.16
Замена люка	4.3.17

Свиток МЕТОДЫ СНЯТИЯ
при ремонте стиральных машин.

4.3. Демонтаж компонентов.

4.3.1. Помехоподавляющий фильтр (рис. 3 поз. 24)

• Отсоединить провода помехоподавляющего фильтра от клеммной колодки, снять фильтр.

4.3.2 Устройство запирания люка МР (рис. 3 поз. 24)

• открыть дверь, снять хомут поз. 25 (рис. 2), манжета поз. 24 (рис. 2) с позами тела. 15 (рис. 1), отверните винты крепления запорного устройства люка, снимите запорное устройство двери, отсоедините провода.
• Замена микровыключателя поз. 50 Аналогичен, только со снятыми деталями опционального микровыключателя поз. 48, 49, 51.

4.3.3. секвенсор (рис. 3 поз. 44)

• Снять ручку контроллера поз. 7 (рис. 1), отсоедините провода от выключателя поз. 18. Ключевой регулируемый датчик температуры. 35 и ключ устройства блокировки двери. 24 (или направляющая микропереключателя поз. 40, отвернуть винты к панели контроллера, поднять кулачок поз. 37 и втулку поз. 52, отсоединить жгут.

4. 3.4. Индикатор (рис. 3 поз. 34). Для ремонта стиральной машины:

• Снимите панель дисплея изделия. 2, (рис. 1) отсоедините от него 2 провода.

4.3.5. электродвигатель (рис. 3 поз. 27)

• Установить транспортировочные элементы, снять ремень поз. 4 (рис. 2), машину кладут на бок, предварительно подложив под нее какой-либо вкладыш во избежание повреждения корпуса. Открутите винт заземления, отсоедините провода. Отвернуть гайки крепления двигателя к кронштейнам бака, снять болты поз. 25 (обслуживание двигателя). снимаем двигатель, снимаем резиновые втулки.

4.3.6. Шкив (рис. 2 поз. 5).

• Снять ремень поз. 4, Снимите болт и шайбы поз. 1, 2, 3, чтобы снять шкив.

4.3.7. электронагреватель (рис. 3 поз. 31)

• Снять ремень поз. 4. (рис. 2), отсоедините провода, отверните гайки ТЭНа, снимите ТЭН с бака.

4.3.8. Датчик контролирует температуру (рис. 3. поз. 35).

• Снимите ключ выбора температуры. 7 (рис. 1), отсоедините провода, отверните 2 винта крепления датчика, снимите с датчика резиновую прокладку. поз. 44 (рис. 2), отсоедините трубку крепления датчика к жгуту и ​​корпусу машины, снимите датчик.

4.3.9. Электромагнитный клапан (рис. 3 поз. 43)

• Отсоединить шланг подачи воды, поз. 45 клапаном, отсоединяем провода, снимаем шланг со штуцера клапана, откручиваем 2 болта крепления клапана.

4.3.10. Реле давления (рис. 3. поз. 6). Для ремонта стиральных машин с данным дефектом необходимо:

• Отсоединить провода от прессостата, открутить винт крепления реле к кронштейну, снять шланг, поз. 14 с релейной арматурой.

4.3.11. Удар (рис. 2 поз. 35).

• Установить транспортиорвочные элементы, поставить автомобиль на бок, Распорку открутить болтами к корпусу, снять амортизатор, снять подвеску сиденья и пластиковый кронштейн поз. 36, 37 разжать амортизатор, снять резиновые сапоги поз. 38 с осью амортизатора.

4.3.12. Насос (рис. 3 поз. 30). Для проведения грамотного ремонта стиральных машин выполните следующие действия:

• Установить транспортировочные элементы, поставить машину на бок, ослабить хомут поз. 33 (рис. 2) и снимите ниппель поз. 32 (рис. 2) со штуцером насоса снимите хомут со сливного шланга поз. 2, снимите сливной шланг с патрубка насоса. отсоединяем провода, откручиваем болты к корпусу помпы, снимаем помпу.

4.3.13. сливной шланг (рис. 3 поз. 3).

• Расстегнуть хомут крепления штуцера насоса и снять шланг со штуцера насоса.

4.3.14. дозатор (рис. 3 поз. 11, 12)

• Берем лоток ст. 17 с ручкой поз. 2 (рис. 1) из бункера вынуть металличекую направляющую поз. 40, Открутите винты, которыми дозатор крепится к элементу панели. 2 (рис. 1), снять с корпуса дозатора, ослабить хомут, снять трубку поз. 23 (рис. 2).

4.3.15. Барабан и кадка (рис. 2 поз. 21, 10).

• снять секвенсор, клапан, реле давления, фильтр помех (при наличии), клеммную колодку, датчик регулируемой температуры (при наличии), переднюю панель с переключателями, дозатор, шкив. Отсоединить провода от двигателя привода барабана, электронагревателя. Отвернуть гайки крепления верхнего противовеса, снять поз. 15. Отсоединить патрубок поз. 32, установив насос. Откройте люк автомобиля, снимите рукав с кузова и заправьте его в бак. Снимите бак с корпуса машины.
• снять двигатель. Отверните гайки передних противовесов, снимите противовес.
• Наденьте бак на манжету поз. 24, возьмите электрический обогреватель.
• Снимите болт поз. 22, снимите хомут поз. 26 и позы манжеты. 24. Выверните болт поз. 11, снимите хомут поз. 40 и фланец поз. 6. Возьмите барабан поз. 10.
• При замене бака ст. 21 снимите с него оставшиеся детали.

4.3.16. Собака (рис. 1 поз. 22).

• открыть дверь, открутить винты упоров стекла люка поз. 9, удалите окно элемента. 11, снимите ось, пружину, собачку и рычаг.

4.3.17. Люк. (рис. 1).

• открыть дверь, открутить люк до шарнирных болтов, снять люк. Вывернуть винты, крепящие упоры, снять окно люка поз. 11.

4.4 Монтаж вышеуказанных узлов и компонентов в обратной последовательности.



5. ПРОВЕРКА, РЕГУЛИРОВКА И ИСПЫТАНИЯ УСТРОЙСТВ ПОСЛЕ РЕМОНТА СТИРАЛЬНЫХ МАШИН

5.1. Методы испытаний отремонтированного изделия.

5.1.1. Визуально проверьте правильность сборки, машины в сборе.

5.1.2. Убедитесь, что у вас есть цепь заземления.

5.1.3. Проверьте сопротивление изоляции мегомметром.

5.1.4. Установите импульс 36, проверьте работу машины в режиме отжима и автоматического отключения.

5.1.5. Установить программу 1 (импульс 1), проверить работу клапана Evfa.

5.1.6. Не переключая программы, проверьте работоспособность переключателя уровня.

5.1.7. После окончания заполнения проверьте обратное вращение барабана.

5.1.8. Проверьте, нет ли утечек воды из автомобиля.

5.1.9. переключиться на 4 импульса. Проверить работу насоса (сброс пластовой воды).

6. ОПИСАНИЕ Схема работы С командоаппаратовЭЛБИ 1136
   РЕМОНТ СТИРАЛЬНЫХ МАШИН

Описание выполненных работ по первой программе СМА модели WN463WDZ. (см. схему последовательности операций ЦМА).

Ручка выбора программы ставит программу «1», ручка выбора температуры выбирает температуру стирки (например 90°С). Нажмите I1 «Net», чтобы включить машину в сеть. горит индикатор «Net».

Импульс 1. Предварительная стирка

Через замкнутые контакты 1-2 кнопки I1, контакт микровыключателя IP, замкнутые контакты 21-22 реле давления P2 и контакты L-M контроллера T (далее k /а) На катушку электромагнита залива воды Evfa подается напряжение. Клапан открывается и вода поступает в бак. При наполнении бака водой до уровня реле давления Р2. Контакты 21-22 прессостата Р2 размыкаются, питание с обмотки ЭВФА снимается, клапан закрывается, перекрывая подачу воды в бак. Контакты 21-23 реле давления Р2 размыкаются и напряжение на замкнутых контактах R-T к/а падает на электродвигатель привода к/а МТ и контакты 4 электродвигателя МЛ барабанного привода. Через замкнутые контакты Е-Д к/а, 7-15 к/а, 12-5, 9Напряжение -13 (или 9-14) к/а подается на клеммы 6, 3 привода барабана электродвигателя МЛ. Начинается вращение барабана в обе стороны попеременно. Реверс включает контакт 9-13 (9-14) к/с (быстрый кулачок) при двигателе МТ.

продолжительность имеульса 5 минут: 2,5 минуты деликатная стирка, 2,5 минуты обычная стирка.

Через замкнутый контакт G-F к/к замкнутый контакт и контролируемый датчик температуры ТНР напряжение поступает на электронагреватель РР. Он начинает нагревать воду.

Примечания: Если вы включили режим экономичной стирки (переключатель 13), заливка воды произойдет до размыкания контактов 11-12 (замыкание контактов 11-13) реле давления P1. В этом случае в бак заливается меньше воды, чем в обычном режиме. Будьте очень осторожны при ремонте стиральных машин.

Импульс 2.

Аналогично моменту 1.

Импульс 3.

Аналогично моменту 1.

Импульс 4.

. электронагреватель РР. Перестает нагревать воду. Замыкание контакта 8-4 к/а при подаче напряжения на электроразряд воды ПС. Сливает воду. Моторный привод к/а МТ получает напряжение от замыкающего контакта Г–М к/а. Барабан вращается в деликатном ритме стирки в течение 2,5 мин.

На этом предварительная стирка завершена.

Пульс 5. основная стирка.

Через контактные замыкатели 8-6 к/а, 21-22 реле давления Р2, контакты 1-4 реле I3 напряжение подается на электромагнитную катушку залива воды Evfa. Происходит срабтывание контактов реле давления уровня воды Р2 (обрыв 21-22 и замыкание 21-23). Включает электродвигатель приводов в/в и барабана МТ и МЛ. Вращение барабана в нормальном ритме в течение 2,5 минут.

Пульс 6. Ремонт стиральных машин требует высокой аккуратности.

НО контакты G-F c/a и напряжение доходит до нагревателя RR. Нагревает воду. Барабан вращается в обратном направлении 5 минут: 2,5 минуты в деликатном ритме, 2,5 минуты в обычном ритме.

импульсов 7-17.

аналогично импульсу 6.

импульсы 18-21.

аналогична импульсу 6, После подачи напряжения на клапан через замкнутый контакт Л-М к/а.

Импульс 22.

Разрыв контакта на P-A / обесточивание нагревателя RR. Перестает нагревать воду. Барабан вращается в обратном направлении 5 минут: 2,5 минуты в деликатном ритме, 2,5 минуты в обычном ритме.

Примечание: Горячая вода может появиться раньше, если сработает датчик контролируемой температуры THR (перестанут замыкаться его контакты), т.е. температура воды достигает открытого датчика.

Пульс 23.

Барабан вращается в обратном направлении 2,5 минуты с тонким ритмом.

Импульс 24.

аналогично импульсу 4. На этом основная стирка заканчивается.

Импульс 25. первое полоскание.

Через замкнутые контакты Л-М к/а, реле давления 21-22 Р2. 1-4 переключателя I3 напряжение падает на катушку соленоида залива воды Evfa. Клапан открывается и в бак поступает вода на контакты реле давления Р2 (размыкание 21-22 и цепь 21-23). Отключив подачу воды в бак, напряжение через замкнутый контакт Р-Т поступает на приводные электродвигатели к/а и барабана МТ и МЛ. Барабан вращается в обратном направлении 5 минут: 2,5 минуты в деликатном ритме, 2,5 минуты в обычном ритме.

Импульс 26.

аналогичен импульсу 24. Конец первого полоскания.

Пульс 27. Второе полоскание.

аналог импульса 25, Только вращение барабана идет в деликатном ритме в течение 2,5 минут.

Импульс 28

аналогичен импульсу 24. Конец второго полоскания.

Пульс 29. Третье полоскание.

аналогично импульсу 27.

Импульс 30.

аналогичен импульсу 24.

Импульс 31.

обрыв контакта Е-Д, 7-15, 12-5 к/а, контакты Е-С, 7-10, 12-16, 12-16, 12-16, 12-16, 12-16, 12-16, 12-5 к/а. к/мс и перевод двигателя привода барабана в режим отжима. Барабан вращается со скоростью водной стороны 500 об/мин в течение 2,5 минут. Промойте конец третьего.

Импульсный режим 32. Четыре полоскания.

аналог импульса 24. Промыть конец четвертого.

Импульс 33.

аналогичен импульсу 24. Промыть конец четвертого.

Пульс 34. Пятое полоскание.

аналогично импульсу 32.

Импульс 35.

аналогично импульсу 30, Только барабан вращается в течение 5 минут: 2,5 минуты в деликатном ритме, 2,5 минуты в обычном ритм.

Пульс 36.

аналогичен импульсу 31, только длительность импульса 5 минут. Промойте конец пятой.

Импульс 37.

обрыв контакта G-H, 8-4 к/с обесточивание двигателей привода барабана и/МС и МТ и. С цепи снимается напряжение. Конец программы.

Ремонт стиральных машин. Перечень обозначений

FA – Фильтр шумоподавляющий

И1 – кнопка «Net»

13 – кнопка «холодная стирка» модель HL415

/2 HLT2 кнопка для моделей 12 HL1110 13 , WN421WS и WN463WDZ

MR – Устройство запирания люка для модели WN421WS

IP – микро модели HL415, HL418T и WN463WDZ

P – реле давления для одноуровневой модели HL415 9002 P –3 2 давление переключатель для моделей HL418T, WN421WS и WN463WDZ

RR – электронагреватель

Evfa – односторонний клапан холодной воды

MT – контроллер двигателя

THR – 0022 sensor controlled temperature models HL418T, WN421WS and WN463WDZ

TH – thermal switch 90° FROM h4 model HL415

PS – pump motor

MC, ML – drum motor

SL – an indicator машины к сети для моделей WN421WS и WN463WDZ

Stellisons Electrical | Индезит

Посмотреть как Список Сетка

11 шт.

Сортировать по Должность Наименование товара Цена Производитель Количество Установить нисходящее направление

Показывать

14 28 56 Все

на страницу

Магазин по

Варианты покупок

Вместимость (стирка) (кг)

1. 61 шт.
2. 73элемент

Вместимость (сухая) (кг)

1. 41 предмет
2. 52элемент
3. 81 шт.

Настройки места

1. 131 шт.

[СКРЫТЬ]Программы

1. 141 шт.
2. 162шт.

Столовые приборы

1. Корзина1 товар

Защита от замерзания / Без замерзания

1. Да1 шт.

Емкость холодильника (литров)

1. 1531 шт.

Емкость морозильной камеры (литры)

1. 551 шт.

Сплит-холодильник/морозильник

1. 60/401 шт.
