W A S H I N G M A C H I N E С Т И Р А Л Ь Н А Я М А Ш И Н А…

B] electrolux

• Изображение
• Текст
• Содержание

W A S H I N G M A C H I N E

С Т И Р А Л Ь Н А Я М А Ш И Н А

S K A L B I M O M A S I N A

V E L

A S

M A Z G A J A M A M A S I N A

P E S U M A S I N

INSTALLATION AND INSTRUCTION MANUAL

РУКОВОДСТВО nO ЭКСПЛУАТАЦИИ

EKSPLOATAVIMO INSTRUKCIJA

EKSPLUATACIJAS INSTRUKCIJA

KASUTUSJUHEND

E W 1 0 6 2 S

124 983 240

B] Electrolux

• Некоторые параграфы данного руководства помечены символами,
• имеющими следующее значение:
  • Указания по безопасной
  • Эксплуатация стиральной машины
  • Безопасность детей
  • Повторное использование упаковочных материалов
  • Утилизация машины
  • Крепления, установленные на время перевозки
  • Расположение
• Подключение машины к водопроводу
• Подключение к канализации
• Подключение к электросети
  • Панель управления
  • 1 Программная карточка
  • 2 Снижение скорости отжима 0
  • 3 Снижение скорости отжима КЬ
  • 4 Быстрая стирка
  • 5 Усиленное полоскание
  • 9 Выбор температурного 1 режима
  • 10 Выбор программы
  • 11 Сигнальная лампа “Выполнение программы”
• ф Рекомендации для стирки
  • Сортировка белья
  • Перед загрузкой белья
  • Температура
  • Максимальная загрузка
  • Вес белья
  • Выведение пятен
  • Моющие средства и добавки
  • Количество используемого моющего средства
  • Градусы жёсткости воды
• т Как пользоваться машиной
  • 1. Загрузка машины
  • 2. Дозирование стирального порошка
  • 3. Добавки для полоскания
  • 4. Использование кнопок
  • 5. Выбор температуры стирки
  • 6. Выбор программы стирки
  • 7. Запуск машины
  • 8. Окончание программы стирки
• (Т) Этикетки на белье с указаниями по стирке
  • Бережная стирка — синтетика, тонкие ткани, шерсть
  • Программы бережной стирки для синтетики, тонких тканей и шерсти
    • 1. Чистка корпуса машины
    • 2. Чистка дозатора стирального порошка
    • 3. Чистка фильтра сливного шланга
    • 4. Чистка фильтра наливного шланга
    • 5. Аварийный слив воды
    • 6. Предотвращение замерзания

Имеющими следующее значение

Страница 2

• Изображение
• Текст

Для пользователя

Перед установкой и началом использования
машины изучите внимательно наши
рекомендации. Их соблюдение обеспечивает
надежную работу машины. Все пользователи
машины должны знать правила ее

эксплуатации. Сохраните эту инструкцию на
случай, если машину придется перевозить на

новое место или продать. Тот, кто после Вас

будет ею пользоваться, должен иметь

возможность ознакомиться с машиной и ее

функциями, а также с указаниями по ее
безопасной эксплуатации.

O повреждениях и неисправностях, а также об

отсутствии каких-либо деталей надо сообщить

продавцу машины.

А

CD

Некоторые параграфы данного руководства помечены символами,

имеющими следующее значение:

Здесь Вы найдёте важные сведения по эксплуатации Вашей стиральной машины. Несоблюдение

данных требований может привести к нанесению ущерба людям и имуществу.

Обозначает информацию для правильной эксплуатации машины и для достижения лучших
результатов.

Обозначает важную информацию по охране природы.

Наш вклад в защиту окружающей среды: мы используем только бумагу из вторсырья.

23

Содержание Указания по безопасной эксплуатации машины…

Страница 3

• Изображение
• Текст

Содержание

Указания по безопасной

эксплуатации машины

25-26

Охрана окружающей среды

26

Рекомендации по охране

окружающей среды

26

Технические данные

27

Установка

28

Крепления, установленные на время
перевозки

28

Расположение

28

Подключение машины к водопроводу

29

Подключение к канализации

29

Подключение к электросети

29

Ваша новая стиральная
машина

30

Описание машины

30

Дозатор моющего средства

30

Описание панели управления 31

Панель управления

31-32

Рекомендации для стирки

33

Сортировка белья

33

Перед загрузкой белья

33

Температура

33

Максимальная загрузка

33

Вес белья

33

Выведение пятен

33

Моющие средства и добавки

34

Количество используемого

моющего средства

34

Как пользоваться машиной

35-36

Этикетки на белье с

указаниями по стирке

37

Программы стирки

38-39

Уход за машиной и чистка

40

Чистка корпуса машины

40

Чистка дозатора стирального порошка 40

Чистка фильтра сливного шланга

40

Чистка фильтра наливного шланга

41

Аварийный слив воды

41

Предотвращение замерзания

41

Если машина не работает

42-43

24

Эксплуатация стиральной машины, Указания no безопасной эксплуатации машины

Страница 4

• Изображение
• Текст

^ Указания no безопасной

эксплуатации машины

А1я пользователя

Парад установкой и началом использования машины изучите внимательно наши рекомендации. Их
соблюдение обеспечивает надежную работу машины. Все пользователи машины должны знать правила ее
эксплуатации. Сохраните эту инструкцию на случай, если машину придется перевозить на новое место или
продать. Тот, кто после Вас будет ею пользоваться, должен иметь возможность ознакомиться с машиной и ее

функциями, а также с указаниями по ее безопасной эксплуатации.

УС

Т

а

Н

ОВ

К

а

и

0бс

л

уж

и

ва

ни

е

* такие предметы, как монеты, гвозди, заколки,

• Машина предназначена исключительно для

использования в домашнем хозяйстве;
поэтому, ее надо использовать именно так,
как указано в данной инструкции. Если
машину используют для иных целей, то есть
риск получения травм и повреждения
имущества.

• Только специалист имеет право установить

машину и подключить ее к электросети, а

также, при необходимости, открыть и

наладить ее механизм.
Если это сделаете Вы сами, то существует

опасность плохого функционирования

машины. Это может привести к травмам или
к повреждению обстановки помещения, где

установлена машина.

• Ремонт должен производиться

уполномоченной изготовителем фирмой с

использованием фирменных запчастей. Не
пытайтесь самостоятельно ремонтировать
машину!

• Машина не должна стоять на шлангах:

наливной и сливной шланги должны лежать

свободно, без перегибов, а сама машина
должна стоять на ровной и прочной

поверхности.

Эксплуатация стиральной

машины

• Пользоваться стиральной машиной могут только

взрослые. Во время стирки и сушки загрузочный

люк машины может сильно нагреваться.

Поэтому, во время работы машины возле нее не

должны находиться дети.

• Не начинайте загрузку белья в машину, не

убедившись в том, что барабан пуст.

• Не перегружайте машину бельем (см. раздел

“Максимальное заполнение”).

• Стирайте только бельё, предназначенное для

машинной стирки. Следуйте инструкциям на

этикетке каждой вещи.

• Бюстгалтеры с “косточками” нельзя стирать в

машине, так как косточки могут порвать

другое белье и повредить механизм машины.

булавки, иголки, могут серьезно повредить

машину. Поэтому перед загрузкой белья в
машину нужно проверить, пусты ли карманы

стираемых изделий. Застегните все пуговицы и

молнии.

Мелкие предметы, такие как, например,
чулки, пояса, ленты и пр., нужно для стирки

заложить в мешочек, иначе во время стирки
они могут застрять между баком и
барабаном.

При стирке белья следуйте указаниям
производителя стиральных порошков и средств
полоскания. Используйте только стиральные
порошки с нормированным пенообразованием, то
есть порошки, предназначенные для

автоматической машинной стирки.

Передозировка моющих средств может привести
к серьёзным повреждениям, как белья, так и
машины.

Не используйте Вашу машину для химчистки.
Не производите отбеливание или окраску

белья в стиральной машине. Те вещи, для

удаления пятен с которых были

использованы химические вещества, нужно
аккуратно прополоскать в воде перед их

загрузкой в машину.

Согласно Закону “О защите прав
потребителей”, при нарушении

установленных правил установки

и эксплуатации ущерб, причинённый
вследствие таких нарушений, не
возмещается, требования по недостаткам,
возникшим в результате таких нарушений,
не удовлетворяются.

Перед открытием загрузочного люка
необходимо каждый раз проверять отсутствие
воды в барабане. Если вода не слилась, то

следуйте указаниям руководства по

эксплуатации.

По окончании стирки закройте
водопроводный кран и выключите главный
выключатель (отключите питание). Когда
машина не используется, ее загрузочный люк

должен быть приоткрытым. Тогда уплотнение
загрузочного люка не потеряет своей

эластичности.

25

Безопасность детей, Повторное использование упаковочных материалов, Утилизация машины

Охрана окружающей среды, Рекомендации по охране окружающей среды

• Изображение
• Текст

Безопасность детей

• Зачастую дети не осознают опасности

электроприборов. Во время работы машины

необходимо следить за детьми и не позволять

им играть с нею.

• Упаковочные материалы (такие как

полиэтиленовая плёнка, пенопласт) являются

опасными и могут стать причиной удушения.
Держите их вне досягаемости детей.

Содержите все моющие средства в

безопасном месте, вне досягаемости детей.

Для утилизации машины необходимо отрезать

кабель питания и вывести из строя замок

загрузочного люка, чтобы в машине не могли
закрыться дети.

Охрана окружающей

среды

Повторное использование

упаковочных материалов

Материалы, обозначенные символом

могут использоваться повторно.

>РЕ< полиэтилен

>Р8< полистирол

>РР< полипропилен

Для их утилизации необходимо укладывать

их в специальные места (или контейнеры).

Утилизация машины

Для правильной утилизации машины

необходимо обратиться за справкой в местный
муниципалитет.

Рекомендации по охране

окружаюЩей среды

Для экономии потребления воды и

электроэнергии, а также для охраны

окружающей среды, рекомендуем Вам

придерживаться следующих рекомендаций:

• Используйте машину с полной загрузкой белья,

но не перегружая барабан.

• Используйте программу предварительной

стирки только для очень грязного белья.

• Добивайтесь соответствия количества

моющего средства жёсткости водопроводной

воды, количеству белья и степени его

загрязнённости.

Выбирайте “короткую” программу для мало

загрязнённого белья.

При стирке небольших количеств белья

используйте от половины до двух третей
рекомендуемого количества моющего

средства.

26

Технические данные

Страница 6

• Изображение
• Текст

Технические данные

РАЗМЕРЫ

Высота

85 см

Ширина

60 см

Глубина

45 см

НОМИНАЛЬНАЯ ЗАГРУЗКА

Хлопок

4 кг

СУХОГО БЕЛЬЯ

Синтетика

1,5 кг

Шерсть

1 кг

ОТЖИМ

Максимум

1000 об/мин

ПИТАНИЕ

Напряжение

220-230В/50 Гц

Потребляемая

2200 Вт 10А

мощность

НАПОР ВОДЫ

Минимум

5 Н/см

2

Максимум

80 Н/см

2

С €

Машина соответствует директивам БЭС N° 89/33б/ЕЕО и 73/23/ЕЕО.

27

Крепления, установленные на время перевозки, Расположение, Установка

Страница 7

• Изображение
• Текст

Установка

Крепления, установленные на

время перевозки

/|Ч Перед использованием машины

необходимо удалить все крепления для
перевозки и упаковочные материалы.

Рекомендуем вам сохранить все транспортные
крепления на случай перевозки машины на
новое место.

1. При помощи гаечного ключа отвинтите и

удалить правый болт на задней панели.

2. Положите машину на заднюю панель,

стараясь не пережать шланги. Этого можно

избежать, положив один из пенопластовых

уголков под машину.

3. Удалите пенопластовый поддон из-под

машины.

4. Удалив липкую ленту, снимите два

полиэтиленовых пакетика. Осторожно

снимите сначала правый пакетик (1), затем
левый пакетик (2) в сторону центра машины.

5. Поставьте машину в вертикальное

положение и удалите остальные два болта с

задней панели.

6. Выньте три пластмассовых заглушки из

отверстий, в которые были завинчены болты.

7. Закройте отверстия пластмассовыми

пробками, которые вы найдёте на задней
панели машины.

Расположение

Устанавливайте машину на горизонтальный,
твёрдый пол.
Убедитесь, что циркуляция вокруг машины не
затруднена коврами, ковровыми дорожками и
т.д. Убедитесь, что машина не касается стен или

кухонной мебели.

Тщательно выровняйте машину, завинчивая или
отвинчивая регулирующиеся ножки. Никогда не

подкладывайте картон, куски дерева или другие

материалы для компенсации неровностей пола.

28

Подключение машины к водопроводу, Подключение к канализации, Подключение к электросети

Страница 8

• Изображение
• Текст

Подключение машины к

водопроводу

Подключите наливной шланг к водопроводному
крану с резьбой 3/4”, предварительно установив
в него маленький фильтр “А”, прилагающийся к
машине.

Другой конец наливного шланга,

подключающийся к машине, может быть
повёрнут в любом направлении. Ослабьте гайку,
поверните шланг и вновь затяните гайку,
проверив отсутствие течей воды. Наливной
шланг нельзя вытягивать. Если он слишком
короткий, и вы не хотите передвигать кран, то
вам следует купить новый, более длинный,

специально предназначенный для данных целей.

Подключение к канализации

Конец сливного шланга можно устанавливать

тремя способами:

Повесить на край раковины при помощи
пластмассовой направляющей, входящей в
комплект машины.

В этом случае убедитесь,

что шланг не соскочит во время слива воды.

Это можно устранить, привязав шланг к крану
куском шпагата, или закрепив его на стене.

Подключить к ответвлению сливной трубы
раковины.

Данное ответвление должно быть

над сифоном раковины, чтобы высота от пола

составляла не менее 60 см.

Непосредственно к сливной трубе на высоте не
менее б0 см. и не более 90 см.

Конец сливного шланга должен всегда

вентилироваться

, то есть внутренний диаметр

трубы должен быть шире наружного диаметра
сливного шланга.

Нельзя перегибать сливной шланг. Он должен
пролегать по полу и подниматься только рядом

со сливной трубой.

Подключение к электросети

Данная машина разработана для работы с
однофазным напряжением 220-230 В, 50 Гц.
Убедитесь, что ваша домашняя электрическая
система способна выдержать максимальную

нагрузку (2,2 кВт), учитывая работу и других

электроприборов.

Подключайте машину только к розеткам с

заземлением, в соответствии с текущими

правилами электропроводки.

/|Ч Изготовитель освобождается от любой

ответственности за ущерб людям или

имуществу в случае невыполнения
вышеуказанных предосторожностей.

При необходимости замены кабеля
питания прибора эта операция должна
выполняться лишь только Сервисным
Центром.

29

Ваша новая стиральная машина, Описание машины

Страница 9

• Изображение
• Текст

Ваша новая

стиральная машина

Ваша новая стиральная машина, оборудованная системой фирмы Электролюкс “Директ спрей систем”,

удовлетворяет всем современным требованиям наилучшей стирки белья с наименьшим расходом

воды, электроэнергии и моющего средства.

Даже маленькие количества белья стираются экономично, так как количество воды регулируется
автоматически согласно загрузке и типу ткани.

Ручка выбора температуры позволяет вам
выбрать наиболее подходящую температуру

для вашего белья.

Автоматическое охлаждение воды до 60°С

перед сливом при использовании программы

95°С. Это смягчает резкий перепад
температуры ткани, что помогает избежать
сминание белья.

Специальная программа для шерсти с новой
системой выстирает ваши шерстяные вещи с
особенной осторожностью.

Устройство предотвращения дисбаланса

обеспечит устойчивость машины во время
отжима.

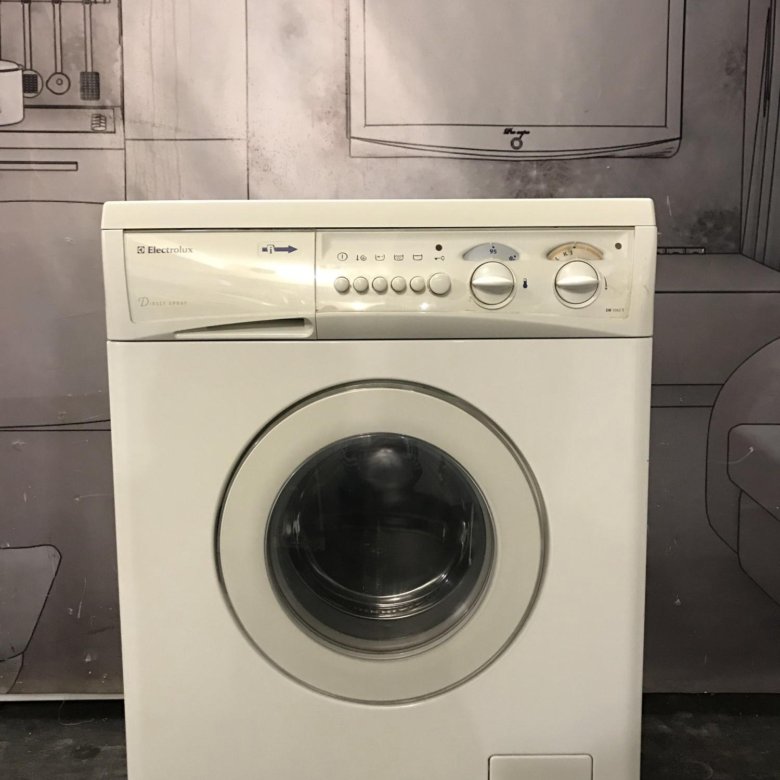

Описание машины

1 Дозатор моющего средства

2 Панель управления

3 Фильтр сливного шланга

4 Регулируемые ножки для выравнивания

машины по горизонтали

Дозатор моющего средства

ш

отделение для дозировки порошка

предварительной стирки

отделение для дозировки порошка
основной стирки

отделение для дозировки добавок,
используемых при полоскании

30

2

3

Панель управления, 1 программная карточка, 2 снижение скорости отжима 0

3 снижение скорости отжима кь, 4 быстрая стирка, 5 усиленное полоскание, Описание панели управления

• Изображение
• Текст

Описание панели управления

Панель управления

1 Программная карточка

Карта программ на русском языке вставлена в

отделение для моющего средства.

2 Снижение скорости отжима 0

Нажмите кнопку запуска машины. Машина

заработает и сигнальная лампа “Выполнение

программы” загорится.

3 Снижение скорости отжима КЬ

При нажатии данной кнопки скорость отжима

снижается следующим образом:

• программы для хлопка и льна:

с 1000 об/мин до 650 об/мин;

• для синтетики и тонких тканей

:

с 900 об/мин до 650 об/мин;

• для шерсти

:

с 1000 об/мин до 650 об/мин.

4 Быстрая стирка

При нажатии данной кнопки с программами А-В-

С-О и Н время стирки снижается.

Данная функция особенно удобна при стирке
белья с небольшой степенью загрязнения.

Макс. рекомендуемая температура: 60°С.

5 Усиленное полоскание

При нажатии этой кнопки с обычными
программами для хлопка и льна полоскания
выполняются с большим количеством воды.

Эта функция

рекомендуется

в тех зонах, в

которых вода слишком мягкая, а также для

людей с особенно чувствительной кожей.

6 Отключение последнего

слива О

Нажав эту кнопку, после последнего полоскания
вода останется в баке, что позволит белью не

мяться.

Для слива воды необходимо нажать кнопку ещё

раз (будет выполнен бережный отжим), или же

выбрать программу слива N.

Эта функция может использоваться со всеми

программами.

7 Кнопка открытия загрузочного

люка ч-О

Нажмите эту кнопку, чтобы открыть люк.

8 Лампа блокировки

загрузочного люка

Эта лампа включается, когда программа

начинает работу, обозначая, что люк

заблокирован.
До выключения лампы невозможно открыть
люк.

31

Комментарии

Выделить → Я нашёл инструкцию для своей стиральной машины здесь! #manualza

• Кликнуть →

Запчасти для стиральной машины Electrolux EW 1063 S · ИМ «Деталюга»

• барабаны
• приводы
• баки
• насосы
• тены
• тэны
• подшипники
• фильтры
• дверцы
• манжеты люка
• электронные модули
• датчики
• ремни
• помпы
• блоки управления
• двигатели
• люки
• сифоны
• клапаны
• манжеты
• шланги
• сливные насосы
• сливные шланги
• щетки
• подшипники барабана
• панели управления
• заливные шланги
• лотки
• ручки люка
• прессостаты
• платы
• нагревательные элементы
• моторы
• крестовины
• датчики температуры
• аквастопы
• ремни привода
• петлящие
• крышки
• насосы слива
• патрубки
• дозаторы
• реле
• впускные клапаны
• таймеры
• платы управления
• инструкции

Не тратьте время на поиск нужной запчасти, оформите заявку на заказ товара и наш менеджер свяжется с вами и согласует заказ.

Тип техники

Производитель

Модель

Просьба указывать серийный номер техники, для ускорения
обработки заказа.

Запчасть

Если у вас есть Артикул (P/N) необходимой запчасти — укажите её.

Ф.И.О.

Телефон

Страна

РоссияУкраинаБеларусь

Email

Email используется для отправки уведомлений о ценах и наличии

Дополнительно

Подать запрос

Политика конфиденциальности

или свяжитесь по телефону: +7 (966) 871-31-92

---

---

Наша компания продает запчасти к бытовой технике уже много лет. Мы реализуем запчасти для стиральных машин Electrolux в розницу и оптом в различные регионы России и Украины. С повсеместным распространением всемирной паутины все больше людей стали делать выбор в пользу интернет-магазинов, понимая, что торговля через интернет позволяет продавцу избежать затрат связанных с арендой помещения, содержания огромного штата продавцов и т.п. Поэтому, мы предлагаем покупателям запчасти для стиральных машин по более низким ценам, нежели в обычных магазинах. Мы постоянно расширяем ассортимент запчастей, заключая договора напрямую с заводами-изготовителями.
Воспользовавшись услугами наших менеджеров, можно оперативно уточнить характеристики деталей для стиральных машин Electrolux, получить консультацию по применению, взаимозаменяемости запчасти и другую дополнительную информацию.

Для оплаты заказа предусмотрены различные возможности, удобные как частным лицам, так и организациям. Доставка возможна несколькими способами: товар может доставить наш курьер, можно воспользоваться услугами транспортных компаний, либо осуществить пересылку почтой не только в такие крупные города как Москва, Санкт-Петербург, Нижний Новгород, Екатеринбург, Казань, Самара, Новосибирск, Киев, Днепропетровск, Донецк, Харьков, Запорожье, Одесса, Львов, а и в любой уголок России и Украины.

барабан для стиральной машины Electrolux EW 1063 S

привод для стиральной машины Electrolux EW 1063 S

бак для стиральной машины Electrolux EW 1063 S

насос для стиральной машины Electrolux EW 1063 S

тен для стиральной машины Electrolux EW 1063 S

тэн для стиральной машины Electrolux EW 1063 S

подшипник для стиральной машины Electrolux EW 1063 S

фильтр для стиральной машины Electrolux EW 1063 S

дверца для стиральной машины Electrolux EW 1063 S

манжета люка для стиральной машины Electrolux EW 1063 S

электронный модуль для стиральной машины Electrolux EW 1063 S

датчик для стиральной машины Electrolux EW 1063 S

ремень для стиральной машины Electrolux EW 1063 S

помпа для стиральной машины Electrolux EW 1063 S

блок управления для стиральной машины Electrolux EW 1063 S

двигатель для стиральной машины Electrolux EW 1063 S

люк для стиральной машины Electrolux EW 1063 S

сифон для стиральной машины Electrolux EW 1063 S

клапан для стиральной машины Electrolux EW 1063 S

манжета для стиральной машины Electrolux EW 1063 S

шланг для стиральной машины Electrolux EW 1063 S

сливной насос для стиральной машины Electrolux EW 1063 S

сливной шланг для стиральной машины Electrolux EW 1063 S

щетки для стиральной машины Electrolux EW 1063 S

подшипник барабана для стиральной машины Electrolux EW 1063 S

панель управления для стиральной машины Electrolux EW 1063 S

заливной шланг для стиральной машины Electrolux EW 1063 S

лоток для стиральной машины Electrolux EW 1063 S

ручка люка для стиральной машины Electrolux EW 1063 S

прессостат для стиральной машины Electrolux EW 1063 S

плата для стиральной машины Electrolux EW 1063 S

нагревательный элемент для стиральной машины Electrolux EW 1063 S

мотор для стиральной машины Electrolux EW 1063 S

крестовина для стиральной машины Electrolux EW 1063 S

датчик температуры для стиральной машины Electrolux EW 1063 S

аквастоп для стиральной машины Electrolux EW 1063 S

ремень привода для стиральной машины Electrolux EW 1063 S

петли для стиральной машины Electrolux EW 1063 S

крышка для стиральной машины Electrolux EW 1063 S

насос слива для стиральной машины Electrolux EW 1063 S

духовой шкаф для стиральной машины Electrolux EW 1063 S

дозатор для стиральной машины Electrolux EW 1063 S

реле для стиральной машины Electrolux EW 1063 S

впускной клапан для стиральной машины Electrolux EW 1063 S

таймер для стиральной машины Electrolux EW 1063 S

плата управления для стиральной машины Electrolux EW 1063 S

инструкция для стиральной машины Electrolux EW 1063 S

Оставить отзыв о сервисе

---

Тип техники

Производитель

Модель

Просьба указывать серийный номер техники, для ускорения
обработки заказа.
