Устройство и принцип работы холодильника: двухкамерного, абсорбционного
Устройство, а также принцип работы холодильника поверхностно изучается на уроках физики, однако, не каждый взрослый человек представляет, как работает холодильник? Рассмотрение и анализ основных технических аспектов поможет на практике продлить срок эксплуатации и улучшить работу бытового холодильника.
Содержание:
- Устройство компрессионного холодильника
- Работа холодильника
- Как работает компрессор?
- Устройство и принцип работы двухкамерного холодильника
- Холодильник и температура внешней среды
- Принцип работы абсорбционного холодильника
- Режим работы и отдыха компрессионного холодильника
- Как работает холодильник No Frost?
Устройство компрессионного холодильника

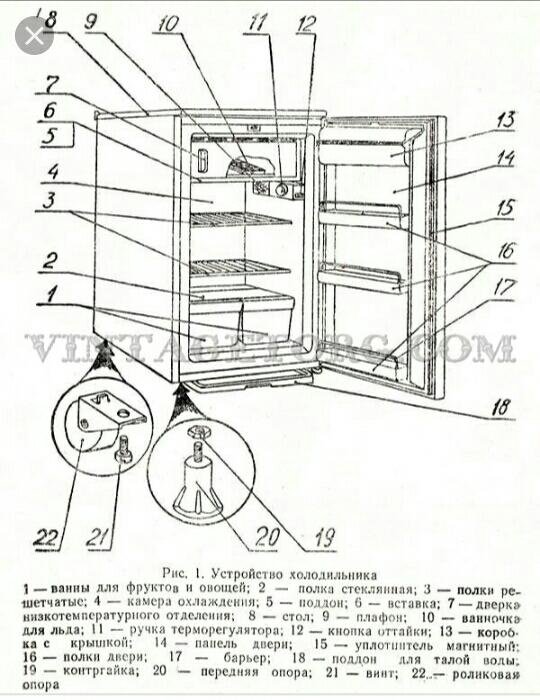

Устройство холодильника лучше всего рассматривать на примере компрессионного образца, поскольку в быту чаще всего используются именно такие аппараты:
- Компрессор – устройство, которое с помощью поршня проталкивает хладагент (газ), создавая разное давление на разных участках системы;
- Испаритель – емкость, в которую попадает разжиженный газ, впитывающий тепло из холодильной камеры;
- Конденсатор – емкость, в которой сжатый газ отдает тепло в окружающее пространство;
- Терморегулирующий вентиль – устройство поддерживающее необходимое давление хладагента;
- Хладагент – смесь газов (чаще всего используют фреон), которая под воздействием работы компрессора циркулирует в системе, забирая и отдавая тепло на разных ее участках.
Работа холодильника
Устройство холодильника, а также принцип работы холодильника с одной камерой можно понять, просмотрев соответствующее видео:
Самым важным аспектом в понимании работы компрессионного аппарата является то, что он не создает холод как таковой. Холод возникает вследствие отбора тепла внутри устройства и отправки его наружу. Эту функцию выполняет фреон. Попадая в испаритель, который обычно состоит из алюминиевых трубок или, спаянных между собой пластин, пары фреона поглощают тепло.
Это нужно знать: в холодильниках старого образца корпус испарителя одновременно является корпусом морозильной камеры. При размораживании этой камеры нельзя пользоваться острыми предметами для устранения льда, поскольку через пробитый корпус испарителя весь фреон выветрится. Холодильник без хладагента становится нерабочим и подлежит дорогостоящему ремонту.
Далее под воздействием компрессора пары фреона покидают испаритель и переходят в конденсатор (система из трубок, которые располагаются внутри стенок и на задней части агрегата). В конденсаторе хладагент остывает, постепенно становясь жидким. По пути в испаритель газовая смесь осушается в фильтре-осушителе, а также проходит через капиллярную трубку. На входе в испаритель за счет увеличения внутреннего диаметра трубки давление падает и газ становится парообразным. Цикл повторяется до тех пор, пока не будет достигнута необходимая температура.
Читайте также:
- Что такое система No Frost?
- Как убрать неприятный запах из холодильника: https://sovetexpert.ru/kak-ubrat-zapax-iz-xolodilnika.html
- Что такое капельная система разморозки холодильника? Чем она отличается от No-Frost?
- Какая средняя потребляемая мощность холодильника? Сколько электроэнергии наматывает?
Как работает компрессор?
При помощи поршня компрессор перегоняет хладагент из одной системы трубок в другую, попеременно меняя физическое состояние фреона.
При подаче хладагента в конденсатор компрессор его сильно сжимает, отчего фреон нагревается. Пройдя длинный путь по лабиринту трубок конденсатора, охлажденный фреон через расширенную трубку попадает в испаритель. От резкой перемены давления хладагент быстро охлаждается. Теперь пары фреона способны поглотить определенную дозу тепла и перейти в систему трубок конденсатора.
В бытовых приборах используют полностью герметичные корпуса компрессоров, которые не пропускают рабочую газовую смесь. С целью герметичности электродвигатель, который приводит в движение поршень, тоже располагается внутри корпуса компрессора. Все трущиеся детали внутри мотор-компрессора смазаны специальным маслом.
Электрическая схема холодильника может стать полезной для тех, кто готов к самостоятельной диагностике и ремонту холодильника:
Устройство и принцип работы двухкамерного холодильника
Устройство двухкамерного холодильника отличается от однокамерного тем, что в каждом отсеке есть свой испаритель.
В отличие от предшественников, в двухкамерных аппаратах оба отсека изолированы друг от друга. В таких устройствах морозилка, как правило, располагается, внизу, а холодильная часть – вверху. Принцип работы двухкамерного холодильника заключается в том, что рабочая газовая смесь сначала остужает испаритель морозилки до определенной минусовой температуры. Только после этого фреон переходит в испаритель холодильного отсека. После того, как испаритель холодильной камеры достигнет определенной минусовой температуры срабатывает терморегулятор, останавливающий работу мотора.
В быту чаще используются двухкамерные аппараты с одним компрессором. В агрегатах с двумя моторами принцип работы холодильника существенно не меняется, просто один компрессор работает на морозилку, другой – на холодильную камеру. Принято считать, что работа холодильника с одним компрессором более экономична, но на деле это не всегда так. Ведь в аппарате с двумя моторами можно отключать одну из камер, в работе которой нет нужды.
Работа двухкамерного холодильника с одним компрессором всегда предполагает одновременное охлаждение обеих камер.
Холодильник и температура внешней среды
В инструкции по эксплуатации большинства бытовых холодильников указано при какой температуре лучше всего его эксплуатировать. Минимально допустимым показателем является температура +5 по Цельсию. Может ли холодильник работать в условиях холода, особенно, на морозе? Рассмотрим возможные проблемы:
- Неправильная работа термостата. В обычных условиях терморегулятор разрывает электрическую цепь при достижении необходимой температуры. Когда воздух внутри прогреется, термостат снова замкнет электрическую цепь, и мотор возобновит свою работу. В условиях минусовой температуры внешней среды термостат, скорее всего, повторно не включит компрессор, так как теплу внутри камеры попросту неоткуда взяться;
- Затрудненный запуск компрессора. В старых аппаратах чаще всего применялись хладагенты R12 и R22. Для нормальной работы использовались рефрижераторные масла, которые при температуре ниже +5С становятся слишком густыми, а это значит, что запуск и движение поршня будет затруднительным;
- Возникновение эффекта «влажного хода». Поскольку тепла в холодильнике нет, то нарушается работа испарителя. В компрессор поступает насыщенный каплями пар. В результате продолжительной работы в таких условиях вся механика мотора будет повреждена.
Для нормальной работы использовались рефрижераторные масла, которые при температуре ниже +5С становятся слишком густыми, а это значит, что запуск и движение поршня будет затруднительным;Простыми словами, щадящее отношение к устройству значительно продлит срок его работы.
Принцип работы абсорбционного холодильника
В абсорбционном аппарате охлаждение связано с испарением рабочей смеси. Чаще всего таким веществом является аммиак. Передвижение хладагента происходит в результате растворения аммиака в воде. Из абсорбера раствор аммиака поступает в десорбер, а далее – в дефлегматор, в котором смесь разделяется на первоначальные составляющие. В конденсаторе аммиак становится жидким и снова направляется в испаритель.
Перемещение жидкости обеспечивают струйные насосы. Кроме воды и аммиака в системе присутствует водород или другой инертный газ.
Чаще всего абсорбционный холодильник востребован там, где невозможно использовать обычный компрессионный аналог. В быту такие аппараты применяются редко, так как они сравнительно недолговечны, а хладагент представляет собой ядовитое вещество.
Режим работы и отдыха компрессионного холодильника
Многим пользователям интересен вопрос: сколько должен работать холодильник? Единственно верным критерием нормальной работы домашнего аппарата является достаточная степень заморозки и охлаждения продуктов в нем.
Сколько холодильник может работать, а сколько должен отдыхать не прописано ни в одной инструкции, однако, существует понятие «оптимального коэффициента рабочего времени». Для его вычисления продолжительность рабочего цикла разделяют на сумму рабочего и нерабочего цикла. Так, например, холодильник, проработавший 15 минут с дальнейшим 25-минутным отдыхом, будет иметь коэффициент 15/(15+25) = 0,37.
Чем меньше этот коэффициент, тем лучше работает холодильник. Если в результате подсчета получится число меньше 0,2, то, скорее всего, неправильно выставлена температура в холодильнике. Коэффициент больше 0,6 означает, что герметичность агрегата нарушена.
Как работает холодильник No Frost?
В холодильниках с системой no frost («без инея») есть только один испаритель, который спрятан в морозилке за пластиковой стенкой. Холод от него передается при помощи вентилятора, который расположен за испарителем. Через технологические отверстия холодный воздух поступает в морозильную, а далее – в холодильную камеру.
Чтобы оправдать свое название холодильник ноу фрост оборудован системой оттаивания. Несколько раз в сутки срабатывает таймер, активизирующий нагревательный элемент, расположенный под испарителем. Полученная жидкость испаряется вне холодильника.
Всего несколько минут, потраченных на изучение материала, могут в будущем принести пользу простому обывателю ведь, зная устройство и принцип работы, а также оптимальные условия эксплуатации холодильника каждый сможет продлить срок жизни домашнего хранителя продуктов.
Ремонт электрической схемы
Холодильный сервис «Формула Холода» > Ремонт электрической схемы
Холодильник — это сложное устройство, которое состоит из множества элементов. Все узлы холодильника тесно связаны друг с другом, поэтом неисправность одного элемента может привести к поломкам более серьёзных узлов. Чтобы этого не допустить, при первых признаках неисправности стоит обращаться в специализированный центр.
Конструкция всех современных холодильников примерно одинаковая. Эти устройства состоят из мотора-компрессора, реле, терморегулятора, испарителя, предохранителя, конденсатора и многих других элементов. Элементы соединены друг с другом специальными кабелями.
Каким бы надёжным ни был холодильник, рано или поздно ему может понадобиться ремонт. Некоторые неисправности (на подобии перегоревшей лампочки) можно устранить своими руками, но для устранения серьёзных поломок (неработающий компрессор,
Ремонт электрическом схемы холодильника
Понять, что электрическая схема холодильника вышла из строя, несложно. В этом случае холодильник работает с перебоями, не может поддерживать оптимальный температурный режим или совсем перестаёт включаться.
Выявить характер поломки может только профессиональная диагностика. Сервис «Формула Холода» располагает штатом опытных специалистов, выполняющих ремонт холодильников на дому долгие годы. В наличии имеются качественные инструменты и оригинальные запчасти.
Сотрудничество с нашим сервисом проходит в несколько этапов. Сначала вы указываете время и место ремонта. Далее мастера с подходящими инструментами приезжают на указанный объект (квартира, дом, офис). Затем выполняется качественная диагностика, и только после этого мастера приступают к ремонту. Наличие профессиональных инструментов позволяет выявить характер поломки максимально точно, чтобы избежать просчётов при выполнении ремонта.
Заказать ремонт холодильника вы можете прямо сейчас по указанным телефонам. Позвоните нам, и наши менеджеры помогут оформить заказ.
Устранение неисправностей у всех марок/брендов
| Ока | Стинол | Орск | Либхер | Занусси |
| Норд | Vestel | Beko | Бирюса | Akai |
| AEG | Daewoo | Candy | LG | Sharp |
| Samsung | Gorenje | Ardo | Electrolux | Hansa |
| Miele | Snaige | Зил | Siemens | Bosch |
| Indesit | Polair | Atlant | Айсберг | Ariston |
Мы обслуживаем все районы СПб и Ленинградской области
| Адмиралтейский | Василеостровский | Всеволожский | Выборгский |
| Калининский | Кировский | Красногвардейский | Красносельский |
| Курортный | Московский | Невский | Петроградский |
| Петродворец | Приморский | Фрунзенский | Центральный |
| Колпино | Кронштадт | Пушкин | Павловск |
Срочный выезд по следующим видам работ:
| Замена резины | Замена ручки | Замена компрессора |
| Заправка фреоном | Замена петель | Перевесить дверь |
Как подключить холодильник Norcold RV
БЕЗ FRIDGE DEFEND ВЫ НЕ ЗАЩИЩЕНЫ
Надежность и пожарная безопасность Dometic & Norcold — можете ли вы жить без этого?
На этой странице перечислены модели Norcold, начиная с самых больших холодильников вверху и заканчивая самыми маленькими внизу страницы.
Нажмите на ссылку (☝ серый фон) с номером вашей модели, чтобы перейти непосредственно на страницу установки или воспользоваться поисковой системой.
ЕСЛИ ВЫ НЕ МОЖЕТЕ НАЙТИ СВОЮ МОДЕЛЬ NORCOLD НИЖЕ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ ДЛЯ ПОМОЩИ.
ИНСТРУКЦИИ : Есть два способа найти вашу модель холодильника Norcold:
1) Используйте поле поиска чуть ниже, введите модель и нажмите на появившуюся ссылку.
Спецификации руководства по техническому обслуживанию Norcold | Коды ошибок и неисправностей | Установка защиты холодильника по модели:
ИЗОБРАЖЕНИЕ В ХОЛОДИЛЬНИКЕ ⇓
МОДЕЛЬ ХОЛОДИЛЬНИКА ⇓
Серия Polarmax — 17 и 18,3 кубических футов
☝ 2118
☝ 2117
☝ Скачать сервис мануал 2118
☝ Скачать сервис мануал 2117
Серия Ultraline — 12 кубических футов
☝ 1200 • 1201 • 1210 • 1211
☝ Скачать руководство по обслуживанию 1200-1211
Полярная серия — 6,5, 7,6, 9,5 кубических футов
☝ N7V • N7X • N7XC • N7LX
☝ N8V • N8X • N8XC • N8LX
☝ N10LX • NA10LX
☝ Руководство по обслуживанию Скачать n6x, n8x и n10x
Серии N6, N8 и N10 — 6,3, 7,5, 9,5 кубических футов
☝ N61 • N64 • N64.
3 • N81 • N84 • N84.3☝ N611 • N620 • N621 • N623 • N641
☝ N642 • NX611 • NX641 • NXA611 • NXA641
☝ N811 • N820 • N821 • N823 • N841
☝ N842 • N843 • NX811 • NX841 • NXA811 • NXA841
☝ N1095
☝ Скачать руководство по обслуживанию N611 — NXA841
☝ Скачать руководство по обслуживанию N1095
Серия 3000 — 3,7 и 5,3 кубических фута
☝ N3104 • N3141 • N3150
☝ Скачать руководство по обслуживанию
Серия 4000 — 3,7, 5,0 и 5,3 кубических фута
N4101 и N4150 — это тот же холодильник, что и N3101 и N3150, но цвет проводки отличается.
☝ N4104 • N4141 • N4150 • N4151
☝ Загрузка руководства по обслуживанию (аналогично серии N3150)
Classic Pre-year 2000
Серии 65x, 66x, 60xx, 61xx, 86xx — 6 и 8 кубических футов
☝ 652 • 653 • 662 • 663 • 682 •
☝ 683 • 6062 • 6063 • 6082 • 6083
☝ 6162 • 6163 • 6182 • 6183
☝ 8652 • 8663 • 8662 • 8663 • 8682
☝ 8683 • 962 • 982 • 9162 • 9182
☝ 963 • 983 • 9163 • 9183
Скачать руководство по обслуживанию: 682, 6082, 6182, 6062 и 6063
Руководство по обслуживанию Скачать: 6082, 6083, 6162, 6163, 6182 и 6183
Руководство по обслуживанию Скачать: 8652, 8663, 8662, 8663, 8682 и 8683
Скачать руководство по обслуживанию: 962, 982, 9162, 9182, 963, 983, 9163 и 9183
Серии N4 и N5 — 4,5 и 5,5 кубических фута
☝ Н410 • Н411 • Н412
☝ Н510 • Н511 • Н512
☝ Скачать руководство по обслуживанию
☝ Загрузка руководства по обслуживанию: N410, N411 и N412
☝ Загрузка руководства по обслуживанию: N510, N511 и N512
Холодильнику с ручным управлением могут потребоваться дополнительные детали для установки Fridge Defend в зависимости от модели.
Norcold 4 и 5 кубических футов
☝ Н145 • Н150
☝ Н400 • Н500
☝ N401 • N501
☝ 442 • 443 • 452 • 453 • 462 • 463 • 482 • 483
☝ Скачать руководство по обслуживанию
Norcold N300, N301, N305 и N306 — 2,7 куб. фута
☝ N300 • N300.3 • N301 • N301.3
☝N305 • N306
☝ Скачать руководство по обслуживанию n300, n300.3 и n301
Norcold N260 и N260.3 — 2,4 куб. фута
☝ N260 • N260.3
☝ Скачать руководство по обслуживанию
Norcold N180.3 — 1,8 куб. фута
☝ Н180.3
☝ Скачать руководство по обслуживанию n180 и n180.3
Norcold 322 и 323 — 1,7 куб.
фута☝ 322 • 323
Щелкните здесь, чтобы загрузить полные руководства по установке Fridge Defend.
переключатели и проводка в бровях были заменены печатной платой, которая также включала в себя
электронике необходимо использовать термистор в качестве датчика температуры. Это устранило механическое
термостат. В этом поколении было несколько моделей, которые в конечном итоге превратились в 600.
серийные модели. Трехполосная версия (переменный ток, постоянный ток, газ) последней конфигурации этого поколения
показано на рисунке ниже. Это может быть модель 663 или 683 с переключателем включения/выключения влажности на
бровь. В более ранних версиях переключатель располагался между дверьми морозильной и холодильной камер.
Некоторые из старых моделей переходного периода плохо представлены на графике. Все из
Модели второго поколения требуют 12 вольт (для печатной платы) для работы от любого источника тепла.
Прежде чем мы двинемся дальше, однако, одна из наиболее распространенных проблем с моделями серии 600
плохой выключатель влажности. Все питание управления холодильником проходит через этот переключатель.
Если у вас нет признаков жизни на панели управления и вы знаете, что на холодильник подается 12 вольт
и 3-амперный предохранитель на плате питания в порядке, переключатель — хороший подозреваемый. Иногда
переключение с одного выбора на другой с помощью переключателя влажности Вкл./Выкл. оживит
ваш холодильник, сообщая вам, что проблема в выключателе. Это относится только к 600
серийные модели. Также есть способ обойти переключатель, который вы можете увидеть на
683 Страница источника питания. Переключатель влажности включает оттайку
обогреватель между двумя дверцами холодильника. На старых моделях это все, что он делает.
В серии 600 это также основная кнопка включения/выключения.
