Сегодня дома поломалась стиральная машинка. BEKO Futureline WMN6510N. Мотор перестал крутиться. Остальные функции сохранились.
Машинка у нас встроена в кухонную мебель, применена со съемной верхней крышкой, поэтому новую подобрать проблематично. Решил разобрать.
Для начала надо снять верхнюю крышку (у нас ее нет, так как встроена), противовесы, они бетонные и для снятия требуется трубный ключ, а еще лучше шестигранник с трещоткой. Противовесов два, сверху и снизу, поэтому следует перевернуть машинку и снять нижний если вы собрались проводить какие-то масштабные манипуляции, вроде замены проводки или ревизии бака. У меня, благо дело “претензии были” только к мотору.
Мотор крепиться одним болтом, после его откручивания снимается по направляющим вбок. Висит на одном разъеме.
Применен двигатель 2806850500 мощностью 585 Вт. Разбирается просто чудесно, на мелкие части, подшипники SKF 6202-2Z/c3LHT23 размером Ф35*Ф16*11 мм.
В двигателе применен торцевой таходатчик, с кольцевым магнитом. Поэтому просто так спрессовать подшипник для замены не получится. Я просто снял обоймы, и заложил новой смазки вовнутрь и решил не заморачиваться.
Проблема была, очевидно в коротких щетках, они были длиной около 5 мм, время эксплуатации машинки составляло более 10-ти лет, а запускалась почти каждый день, поэтому это неудивительно.
В итоге просто смазка, перетыкание контактов на плате и двигателе “помогло”, машинка заработала. Есть подозрение. что просто уголь застрял в шахте.В люббом случае пока работает, но при первой же возможности буду менять его.

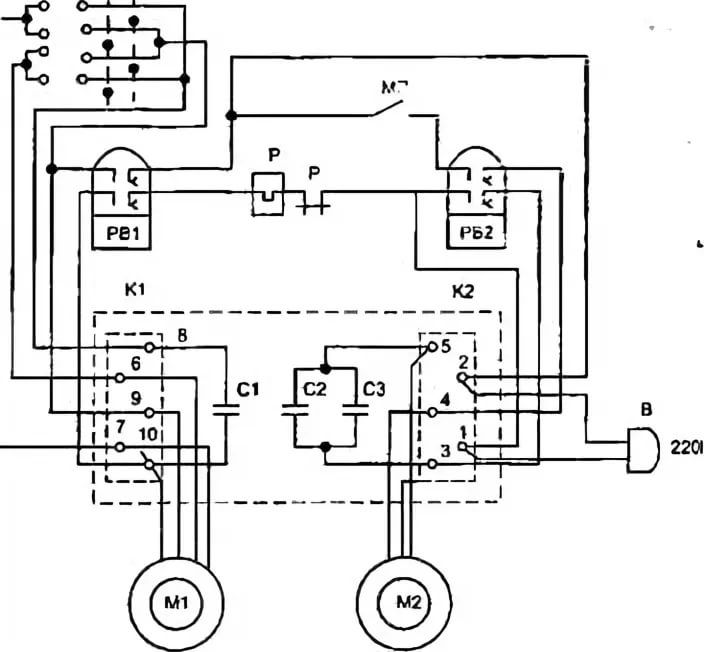

Вставлю также информацию по поводу электро-механической схемы машины BEKO, информация взята отсюда
Механические компоненты стиральных машин BEKO
Баки стиральных машин БЕКО изготовлены из специального пластика (полипропилена). Из этого же материала выполнена крышка, которая крепится к баку на зажимах. Электродвигатель крепится к баку на болтах с резиновыми втулками.
В задней части бака (слева, справа и сверху) выполнены гнезда под транспортировочные болты. Сверху бака и под ним имеются два бетонных противовеса. Бак и крепящиеся к нему узлы подвешены к корпусу машины на двух пружинах, расположенных по бокам. В нижней части имеются два амортизатора. Барабан изготовлен из нержавеющей стали.
Основные узлы и комплектующие стиральных машин БЕКО (вид сбоку)
Рис. 1 Основные узлы и комплектующие стиральных машин БЕКО (вид сбоку).
Динамическая система стиральных машин BEKO
Помимо двух пружин, на которых подвешен бак, в эту систему входят два фрикционных амортизатора, расположенные в нижней части машины. Назначение этих узлов состоит в передаче вибраций бака к корпусу машины с целью гашения их амплитуды, а также снижения уровня шума при работе машины.
Основные узлы и комплектующие стиральных машин БЕКО (вид спереди)
Рис. 2 Основные узлы и комплектующие стиральных машин БЕКО (вид спереди).
Командоаппарат стиральных машин BEKO
В зависимости от типа применяемого КА стиральные машины БЕКО можно разделить на тригруппы:
машины серии 6000 и линии Cinderella (WE6108D, WE 6110 Е, WE 6106 SN, WE 6108 SD, WE 6110 SE) с регулируемым термостатом;
машины моделей WBF 6004 ХС и линии Cinderella (WEF 6004 NS, WEF 6005 NS, WEF 6006 NS), не имеющие регулируемого термостата;
машины серии 7000.
В стиральных машинах наиболее массовой серии 6000 используется КА EATON ЕС 4643 без термоблокировки. Узел командоаппарата включает в себя плату управления, исполнительный механизм и контактную группу, через которую осуществляются соединения электрических цепей.
Стиральные машины модели 5310 Е и машины новой серии 8000 вообще не имеют электромеханического командоаппарата управление их работой происходит от микропроцессора.
Группа кнопочных выключателей стиральных машин BEKO
Группа может насчитывать до четырех (в зависимости от модели) кнопок (кнопку ВКП/ВЫКЛ, в машинах серии 6000 — кнопки половинной загрузки, выбора режима остановки перед отжимом и выбора скорости отжима, в машинах серии 7000 — кнопки короткой программы стирки и выбора режима “добавить воды”).
Кроме того, отдельная кнопка предназначена для открытия дверцы люка.
Термостат стиральных машин BEKO
Термостат газонаполненного типа служит для контроля температуры воды в баке стиральной машины. Следует иметь в виду, что термостат не имеет термоблокировки. В машинах серии 6000 термоэлектронагреватель (ТЭН) и термостат соединены последовательно. Контакты термостата остаются замкнутыми, пока вода в баке не нагреется до температуры, заданной с помощью рукоятки термостата. При этой температуре контакты размыкаются, и на ТЭН перестает поступать напряжение питания.
Электромагнитный клапан стиральных машин BEKO
В стиральных машинах БЕКО используется односекционный ЭК. Поступающая в машину вода направляется в различные отсеки распределителя моющих средств с помощью тягового тросика, связанного с кулачком на валу командоаппарата. При выполнении программ А и D вода направляется в отсек с моющим средством для предварительной стирки. При выполнении программ В, X, М, F, G и J вода направляется в отсек с моющим средством для основной стирки.
На этапе окончательного полоскания вода поступает в отсек со смягчителем белья.
Реле уровня стиральных машин BEKO
В стиральных машинах БЕКО используется реле с одним контактом аварийного уровня. С помощью реле контролируются первый уровень залива воды и аварийный уровень воды. Дополнительный залив воды выше контакта № 2 происходит за счет открытия электроклапана на 45 сек.
ТЭН стиральных машин BEKO
Используется ТЭН мощностью 1900 Вт с плавким предохранителем. В случае включения ТЭНа без воды тонкая нить из нержавеющей стали удлиняется, ее натяжение приводит к размыканию штыревого контакта выключателя, причем этот контакт остается разомкнутым даже после того, как ТЭН принимает свою изначальную форму. Для возобновления нормальной работы машины штыревой контакт отжимают вперед. ТЭН не начинает нагреваться, пока вода не достигнет первого уровня. Отключение ТЭНа происходит с помощью термостата после того, как достигнута требуемая температура нагрева воды.
Замок дверцы люка стиральных машин BEKO
Используется замок с защитным термореле. После закрытия замка диск термореле нагревается и блокирует дверцу. После выполнения программы стирки диск термореле остывает в течение не более, чем 70 сек, после чего дверца разблокируется. Благодаря этому исключается возможность открытия дверцы при работе машины. Электрическая цепь стиральной машины проходит через замок дверцы люка. При неисправности замка машина не начинает работу по программе.
Главный электродвигатель стиральных машин BEKO
Электродвигатель универсального типа управляется электронным модулем. Скорость вращения регулируется путем изменения пускового угла, который задается симистором электронного модуля по сигналу от тахогенератора.
Двигатель сливного насоса стиральных машин BEKO
Используется синхронный однофазный двигатель. Ток питания поступает на двигатель с КА на этапе выполнения слива воды из машины.
Цепь питания двигателя замыкается через замок дверцы люка.
Фото платы управления BEKO WMN6510N
Upd.Тахогенератор – электромагнитный. держиться на двигателе пластиковым кольцом.
Стиральная машина Beko WMN6514N 2000 года выпуска. Постоянно крутится барабан…
Стиральная машина Beko WMN6514N 2000 года выпуска. Постоянно крутится барабан, не наливает и не сливает воду. Может быть у вас есть принципиальная электрическая схема модуля управления для дальнейшего изучения этой стиральной машины? Что за полупроводниковый элемент BTB16, как его можно проверить на пригодность к дальнейшей эксплуатации?
Согласно технической документации, электронные модули, подлежат замене, они не ремонтируются. Для получения тех документации, попробуйте обратиться в представительство фирмы.
