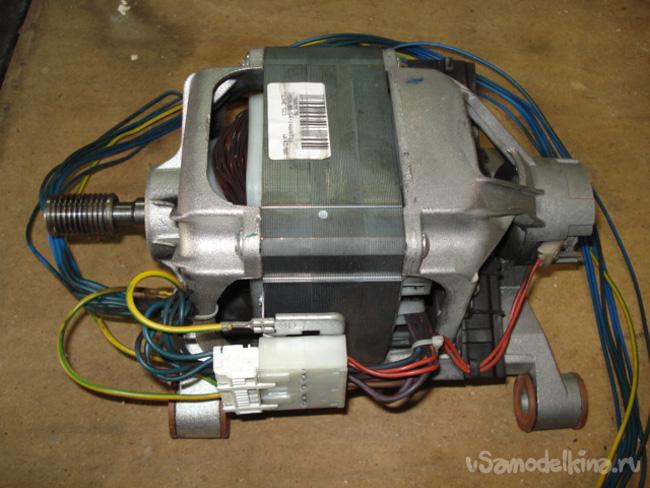

Как подключить двигатель от стиральной машины Bosch

Если стиралка вышла из строя, при этом движок остался целым и невредимым, то не спешите выбрасывать автомат на свалку – некоторые части, к примеру, сам мотор можно приспособить в хозяйстве. Это полезное в быту устройство, которое в умелых руках превратится в электронаждак или дробилку. Нужно лишь включить фантазию и разобраться в конструкции двигателя. Предлагаем рассмотреть, как подключить двигатель от стиральной машины Bosch к электричеству для последующих изобретений. Объясним все нюансы и покажем схемы.

Требуется ли подробная схема?

Придумав «вторую жизнь» для двигателя от стиралки Bosch, можно приступать к переделке. Первым шагом необходимо понять, как движок включается в электроцепь. Эксперименты здесь опасны: лучше начать с теории и внимательно изучить электротехническую схему устройства. Выглядит она так:

! Перед подключением двигателя необходимо изучить электротехническую схему и вспомнить технику безопасности по работе с электроникой.

После анализа данной схемы подключения вопросы должны отпасть. Станет понятно, куда подсоединять обилие идущих от движка проводов и как организовать внешнее питание. С такой шпаргалкой запуск нового устройства не займет много времени.

Разбираемся с проводами

Сложность использования двигателя вне стиральной машины заключается в том, что обилие проводов пугает и путает мастера. Но обычно внимательного изучения схемы подключения достаточно, чтобы понять смысл работы движка и правильно распределить подведенные проводники. Для изготовления «переделки» понадобятся не все жилы.

Помогут окончательно разобраться в проводах следующие рекомендации:

первая пара левых проводов (если смотреть на мотор спереди) необходима для подключения к тахогенератору, контролирующему скорость вращения устройства, и для большинства самоделок не используется;
при подключении движка в основном задействуются провода ротора и статора;

жилы от статора окрашены в красный и коричневый цвета;
роторные провода имеют серый или зеленый оттенок;
подключается мотор через 4 провода: два статора и два ротора;
при работе от электросети движку не нужен пусковой конденсатор и пусковая обмотка.

Чтобы движок работал от электросети напрямую, необходимо наладить подключение через провода ротора и статора.

Во избежание ошибок все провода двигателя необходимо проверить мультиметром. Включаем тестер в режим омметра, прикасаемся одним щупом к проводнику, а вторым ищем пару. Сразу замеряем и сопротивление. Жилы, идущие к тахогенератору, покажут около 70 Ом – можно смело убирать их в сторону.

Приступаем к подключению

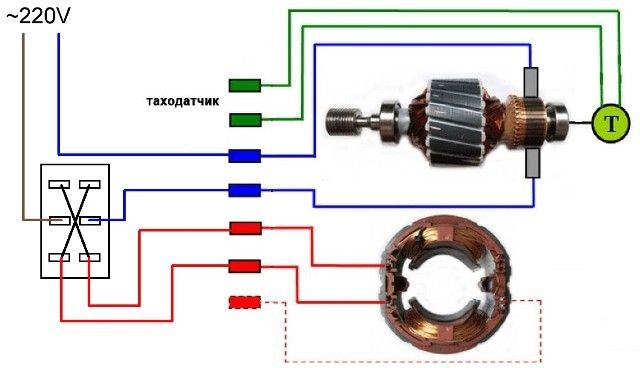

Определив парность проводов, можно приступать к их соединению. Готовим материал для изоляции и сопряжения жил. Делается все предельно аккуратно, а за основу берется следующая схема:

Опираясь на данную схему, действуем так:

соединяем конец статорной обмотки и щетку ротора;
делаем перемычку (на рисунке она обозначена зеленой линией) и изолируем ее;
подаем на конец роторной обмотки и провод щетки 220 Вольт;
оцениваем работу прибора.

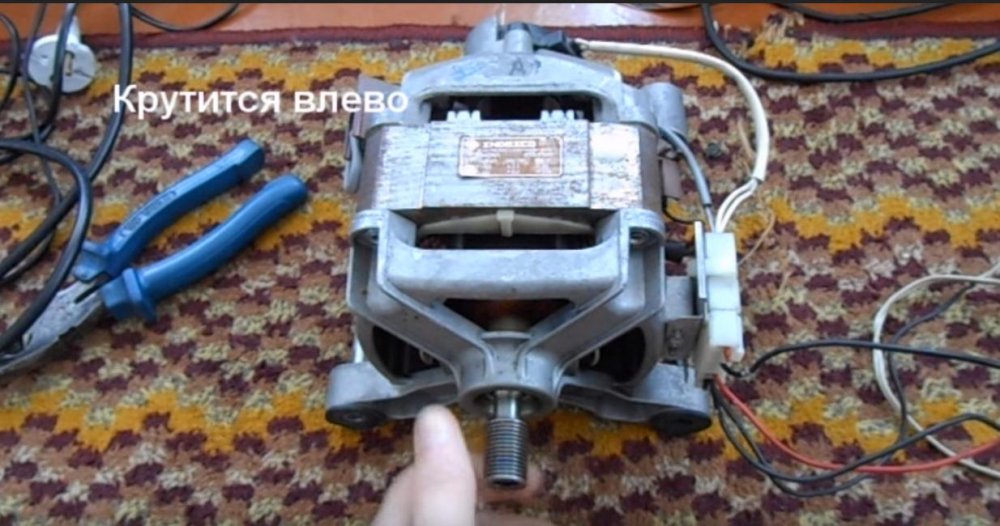

Если необходимо изменить направление вращения мотора, следует откорректировать схему. Придется сделать перемычку на других проводах, а также переставить жилы с роторных щеток. Измененная цепь будет выглядеть следующим образом:

Правильно включенный мотор начнет вращаться. Стоит понимать, что стиральные двигатели отличаются повышенной мощностью – необходимо быть предельно осторожными. Важно позаботиться о надежной фиксации и собственной безопасности. Неисправный движок не заработает.

Поделитесь своим мнением — оставьте комментарий

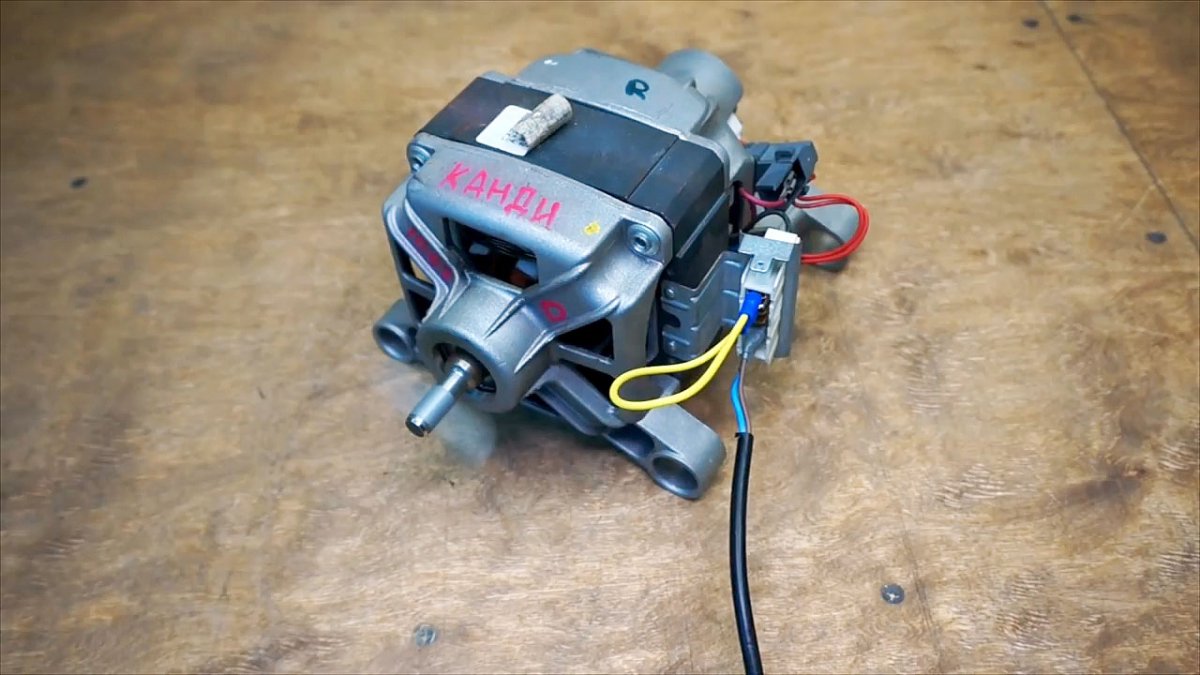

Как выполнить подключение двигателя от стиральной машины

В большинстве публикаций на тему конструирования какого-нибудь устройства своими руками советуют не приобретать нужные узлы и агрегаты, а использовать отслужившие свой срок комплектующие от различной бытовой техники. Решение совершенно целесообразное. Наибольшей популярностью пользуется электродвигатель от устаревшей или вышедшей из строя стиральной машинки.

Такие двигатели по своим характеристикам годятся для сборки разнообразных технических устройств. Демонтировать их нетрудно. А вот с подсоединением такого электродвигателя к сети напряжением 220 вольт зачастую возникают вопросы. Разберём варианты правильного подключения и применения разных типов электродвигателей от стиральных машин.

Как подключить электродвигатель от стиральной машины

Использование двигателей

Имеется довольно много вариантов, как можно использовать высокооборотный электродвигатель для стиральной машины в том случае, когда стиральная машина-автомат своё уже отслужила. В домашнем хозяйстве всегда нужно устройство, которым можно заточить ножи, ножницы и другие инструменты. Такое устройство можно сделать самостоятельно, если правильно выполнить подключение электродвигателя от стиральной машины и надёжно закрепить на нём точильный камень.

Если вы занимаетесь строительством или планируете работы с бетоном, то можно изготовить вибратор, который с помощью двигателя от стиральной машинки будет способствовать усадке бетона. Есть умельцы, которые приспособили электромотор для создания вибростола, и с его помощью в домашних условиях изготавливают тротуарную плитку или шлакоблоки. А также найдёт себе применение мотор от старой стиралки и в различных сельскохозяйственных целях. Это может быть, например, размельчитель для свежей травы или дробилка зерновых культур. Можно будет заготавливать хороший корм для домашней птицы, можно также делать заготовки для животных на зиму, перерабатывать сорняки.

Можно сделать вывод, что диапазон применения электродвигателя очень разнообразен, главное, имеется возможность вращать различные насадки. Можно также приводить в действие какие-то сконструированные приспособления и механизмы. В любом случае вам нужно знать, как подключить двигатель от стиральной машины автомат.

Коллекторный электродвигатель

Сейчас промышленностью выпускается весьма большое количество различных марок и модификаций стиральных машин. Двигатели этих машинок тоже имеют разную конструкцию, от них может отходить разное количество проводов.

Соответственно, и схемы включения электродвигателей этих машин в сеть 220 вольт могут разниться.

Рассмотрим провода, отходящие от коллекторного двигателя. Все провода, выходящие из двигателя, имеют разную окраску и оконечиваются на клеммной колодке или разъёме. Первыми на клеммной колодке (слева) располагаются два провода белого цвета. Эти провода нужны для подключения тахометра, чтобы можно было измерять обороты электродвигателя. В нашем случае мы их использовать не будем.

Для контроля можно измерить сопротивление шлейфа этих проводов мультиметром. Оно должно составлять 70 Ом. Далее, определимся со статорной обмоткой. На клеммнике после белых проводов должен быть провод в красной изоляции, а далее в коричневой. Это и должны быть провода статора. А также для исключения ошибки, прозвоним их мультиметром. Сопротивление должно быть близким к нулю. Оставшиеся два провода, обычно это серый (синий) и зелёный, идут на щётки двигателя.

Для того чтобы подключить такой движок к сети ~220 вольт следует помнить, что движки такого типа используются без применения пускового конденсатора. Установив перемычку между одним и статорных проводов и проводом, идущим от щётки, на другую пару проводов подают напряжение сети. Мотор должен начать вращаться. Для того чтобы изменить направление вращения электродвигателя, достаточно перемычку переключить на другую щётку.

Асинхронный электродвигатель

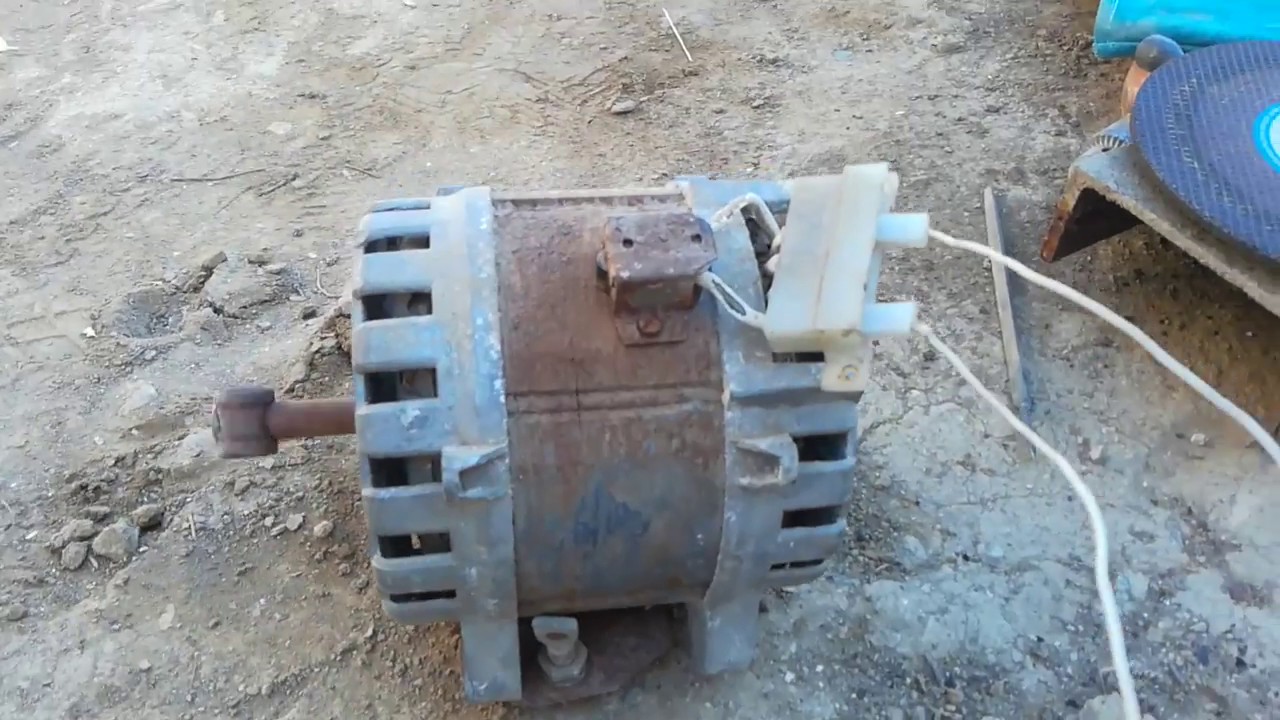

Как запустить двигатель от стиральной машины старого типа? Моторы такого типа подключать несколько сложнее. Если вы решили подключить мотор для стиральной машины такого типа, то вам обязательно понадобится мультиметр. Двигатели такого типа имеют две обмотки. Одна из обмоток является рабочей, другая — пусковой.

Первоначально нужно определить эти обмотки, то есть нужно определить пары проводов, которые прозваниваются между собой. Эта работа делается мультиметром в режиме прозвонки. Далее, мультиметром в режиме измерения сопротивления нужно определить сопротивление обмоток и полученный результат записать на бумаге. Обмотка, у которой сопротивление окажется меньше, является рабочей обмоткой.

Для подключения такого двигателя понадобится кнопка без фиксации или пусковое реле. Для безошибочного подключения желательно, чтобы у вас была схема, как подключить двигатель от стиральной машины старого типа. Подключение двигателя от стиральной машины к 220 можно описать следующим образом. На рабочую обмотку двигателя подаётся напряжение ~220 вольт. На пусковую обмотку тоже подаётся это же напряжение, только через пусковую кнопку или реле на небольшой промежуток времени. После того как движок начнёт вращаться, кнопку нужно отпустить. Чтобы мотор начал вращаться в другую сторону (реверс), нужно поменять местами фазировку прикладываемого напряжения.

Ранее встречался ещё один тип двигателей. Внешне они не отличаются от двигателей с двумя обмотками. Эти модели имели мощность 100–120 Ватт и частоту вращения 2700–2850 об/мин. и использовались в приводе центрифуги. Такие двигатели имели так называемый рабочий конденсатор, то есть он был постоянно включён. Вследствие того, что центрифуге не нужно было менять направление вращения, соединение обмоток делалось внутри корпуса двигателя, и из него выходило только три провода зачастую одного цвета.

Сопротивление обмоток у таких моторов было одинаковым. Такой вид двигателей подключается по следующей схеме. Один из выводов и средняя точка обмоток включаются в сеть 220 вольт, другой вывод через конденсатор подключается к первому выводу.

Когда вы изготовите какое-либо устройство из двигателя стиральной машинки, обязательно уделите внимание исправности и профилактики этого устройства в процессе эксплуатации. Основные неисправности электродвигателей случаются из-за перегрузки или в случае износа подшипников. Поэтому нужно своевременно обращать внимание на все нюансы работы устройства.

Как выполнить подключение двигателя от стиральной машины

принцип работы, коннектор двигателя, асинхронность

Подавляющее большинство стиральных машин двигатель несет коллекторный. Проще управлять. Реверс производится путем изменения коммутации обмоток ротора и статора. Включаются в одном направлении – в другом, осуществляя прямой ход и реверс. Касаемо скорости вращения параметр напрямую зависит от мощности, регулируется величиной угла отсечки напряжения. Не пугайтесь новых терминов, рассмотрим подробно, заодно покажем, как подключить двигатель стиральной машины-автомат к сети переменного тока 230 вольт. Так часто делают в ремонтных мастерских, в недобросовестных магазинах можно купить – не ведая – результат подобного эксперимента. Давайте примемся за дело!

Работа коллекторного двигателя

Понимающему принципы работы коллекторного двигателя пуск не покажется сложной задачей. Давайте кратенько пробежимся, чтобы понять суть проблемы. Приведенный рисунок схематично показывает:

Принцип действия коллекторного двигателя

Конструкция коллекторного двигателя из обмоток статора (прямоугольник с косыми линиями), коллектором (узкие оранжевые прямоугольники), щетками (вертикальные серые прямоугольники).
Схема электрических соединений приводится для постоянного тока. Синей линией показан минус (северный полюс), красной – плюс (южный полюс).
Вдоль по горизонтальному ряду даны поперечные разрезы ротора, статора (схематично). Для простоты неподвижная часть двигателя представлена двумя полюсами, хотя реально их больше. Синим помечен северный, красным – южный. Если разобрать электродвигатель, можно своими глазами наблюдать схожую картину. Срез ротора напоминает поперечину магнетрона.

Как это работает. Коллектор двигателя образован секциями, которые схематично видим на рисунке. Барабан медный разбит изолирующими поперечинами на ровные ряды ламелей. Каждая секция снабжена выводами строго на противоположных сторонах окружности. Соответственно, подходят две щетки. По одной на каждую сторону. Одна секция получает питание, в катушке возникает поле. Давайте посмотрим, к чему это приводит.

В верхней части рисунка видим прямое включение статора и ротора. Поле распределено так, что вал начинает крутиться по часовой стрелке. Заряды одинаковых знаков статора и ротора отталкиваются, разных – притягиваются. Секция пройдет некоторое расстояние по кругу, щетки перебрасываются на следующую, и начинает работать она. Цикл повторяется, пока подведено напряжение питания.
Включая щетки навстречу статору, распределение зарядов на роторе сменяем противоположным. Смотрите, к чему приводит реверс (нижняя часть рисунка). Вал электродвигателя крутится против часовой стрелки. Как и прежде, заряды одинаковых знаков притягиваются, разных – отталкиваются.

Коллекторный электродвигатель

Для изменения направления движения двигателя стиральной машины используются специальные контакторы (силовые реле). При необходимости ротор включается навстречу статору, образуется реверс. Важно одно: если вал крутится не так, измените направление включения обмоток. А как сделать – расскажем позже.

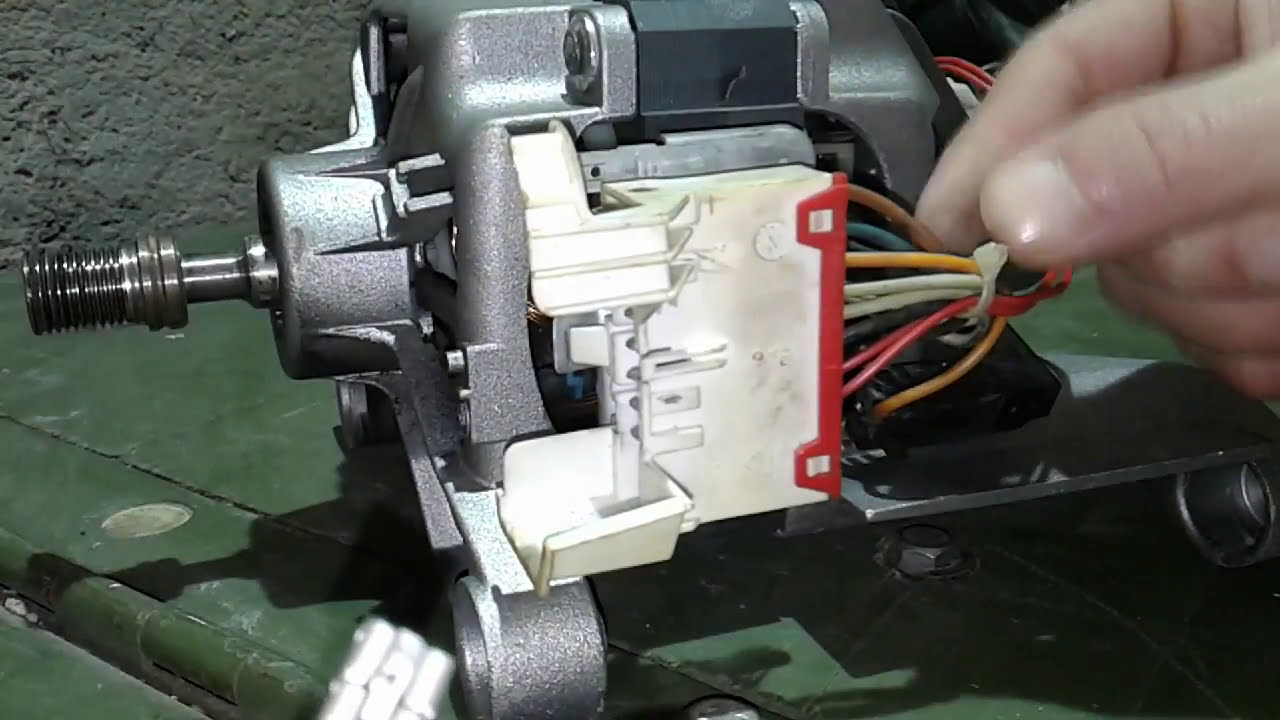

Коннектор (разъем) двигателя стиральной машины

Коннектор двигателя стиральной машины напоминает пресловутый пластиковый разъем, до боли знакомый компьютерщикам. Легко стыкуется, но отсоединить обратно невозможно. Помогают ремонтники рукам шлицевой отверткой. Каждая половинка содержит чаще 10 контактов, некоторая часть не задействована. Вот для чего могли служить пины (читайте, пригодится при изучении):

По два на ротор, статор, итого, четыре клеммы формируют окончания обмоток. С неподвижной части иногда выводится середина. Помогает реализовать разнообразные режимы работы техники. Управление скоростью обычно происходит путем изменения угла отсечки напряжения. Представьте себе: из розетки приходит ровная синусоида с действующим значением 230 вольт. Двигателю много. Часть периода синусоиды отсекается силовым ключом. К примеру, тиристором. Действующее значение напряжения стремительно падает. На Самсунгах стоит корейский движок с иероглифами, русским языком (правда, по-английски) написано (возьмите на карандаш, если понадобится определить мощность электродвигателя), что в режиме отжима потребляется 300 Вт (входной ток 3 А), стирки – 40 Вт (ток 4 А). Как понимать – ток больше, потребление меньше? Нет. Просто угол отсечки разный. В первом случае действующее значение составит 300/3 = 100 В, во втором – 40/4 = 10 В. Управление скоростью понадобится самоделкиным. Либо подавайте напряжение через трансформатор.
Измерение параметров двигателя
Что касается скорости вращения, цифру помогает оценить тахогенератор (скорее тахометр). Становится, по сути, источником импульсов, следующих синхронно с валом, на него приходится минимум два вывода коннектора. Одна маленькая сложность: в тахогенераторе движущиеся части. Минус надежности оборудования. Чаще применяется датчик Холла. Пластина проводящего ток материала, реагирующая на приближение магнитного поля. Сообразно скорости движения вала изменяется частота следования импульсов. Пластина может служить вечно. Механического контакта лишена, отсутствуют подвижные части. Датчик Холла используется далеко не только для контроля скорости движения вала с целью реализации программы стирки. Помогает взвешивать белье. После замачивания ткань намокает, веса определяет скорость раскрутки барабана. Воспользовавшись специальными формулами, аппаратура вычисляет вес белья. Учтите, датчик Холла снабжен тремя выводами. На двух питание, с третьего снимаются импульсы.
Большинство электродвигателей содержит защиту против перегрева. Реализуется посредством примитивного термопредохранителя. Происходит перегрев – элемент перегорает. Коннектор припас два вывода. Используются схемой контроля целостности цепи. Отслеживать может центральный процессор, в простейшем случае обмотки электродвигателя просто питаются через защиту. Термопредохранитель часто крепится на корпусе двигателя. Для стиральных машин мотор изготавливается, чтобы по контуру образовывалось нечто, напоминающее магнитопровод (набор стальных пластин). Термопредохранитель располагается либо там, либо под изоляцией обмоток. Безразлично нашим целям, если нет боязни сжечь двигатель. Через защитную цепь лучше включать оборудование. Термопредохранитель стоит последовательно обмоткам.

Схема проста, теперь стараемся понять раскладку разъема. Проще найти контакты щеток. Придётся прозвонить со стороны графитовых стержней. Причем щетки должны быть извлечены. Затем настает черед обмотки статора. Должно быть сопротивление 10 – 30 Ом. Где стоит термопредохранитель, такого быть не может: либо короткое замыкание, либо разрыв. Что касается тахометра, ситуация будет схожая. Принцип действия детали обычно предельно прост.

Найдем метод однозначно понять, где находится статор? Отыщите экземпляр бытовой техники целиком, по толщине проводов многое скажете. Подключение двигателя от стиральной машины ведется толстой жилой. Сенсоры подключают тонкими. Вторым признаком назовем отношение к реле, управляющему направлением движения вала. Проследите трассу следования проводки. По цвету кембрика (оплетки) попробуйте угадать. Если соответствующий тон заходит в статор, это обмотка. Обратите внимание, цвета проводов ответной и прямой частей коннектора не совпадают. Почему? Полагаем, вопрос останется без ответа.

Рекомендуем отыскать термопредохранитель, при наличии. Продолговатый корпус упрятан в кембрик, а боковые контакты торчат наружу. Бывают иные конструкции, при помощи тестера легко найти соответствующие пины коннектора. Решится часть проблем. Помните, что обязательны шесть контактов:

По два обмоткам статора, щеток.
Две штуки тахометру (датчику Холла три штуки).

Термопредохранитель считается опцией, стоит в большинстве стиральных машин. Разберитесь по возможности точнее с раскладкой, потому что подавать 230 вольт на датчик оборотов не будет лучшей идеей.

Двигатель стиральной машины асинхронный

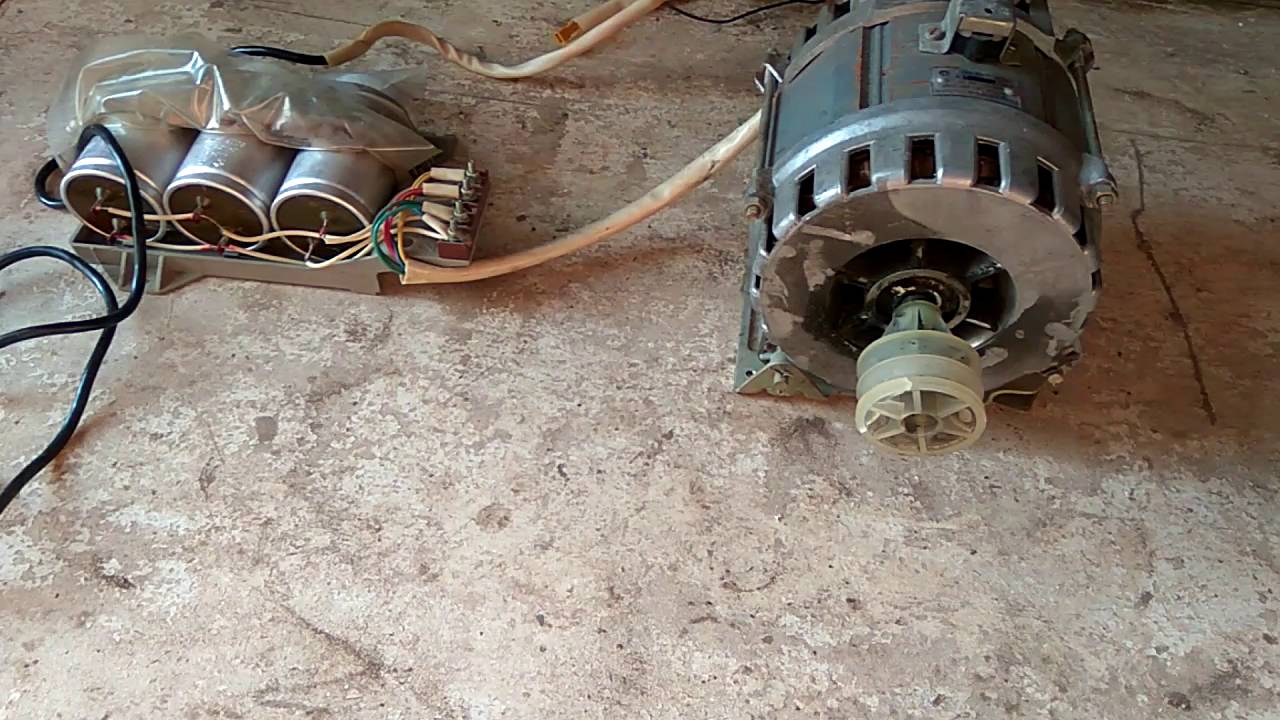

Асинхронный двигатель

Показали, как запустить двигатель стиральной машины коллекторный, иногда попадается асинхронный (либо синхронный). Управление обычно ведется коммутацией обмоток, принципиально по-иному, нежели показано выше. На отжим, стирку по отдельной ветви. Пусковая катушка для обоих направлений одна.

Держите приблизительный набор контактов для случая присутствия в стиральной машине асинхронного двигателя:

Тахометр стоит всегда. Может быть заменен датчиком Холла. Соответственно, два-три вывода коннектора.
Опционально на разъем выходят две клеммы термопредохранителя. Либо температурного реле.
Общий провод один для всех обмоток. Пусковых, рабочих. Найти можно, следуя путем наименьшего сопротивления. Именно с указанным контактом любой другой даст наименьший номинал. Кроме тех, где привешены конденсаторы. Емкости включаются параллельно пусковым обмоткам для создания сдвига фаз. После раскрутки вала эти ветви отключаются. Если двигатель не конденсаторный.
Для отжима два контакта: рабочей, пусковой обмоток. Общий провод тот же, что у стирки.

Получается, контактов может быть больше. При оценке расположения элементов схемы принимайте к сведению: сопротивление пусковых обмоток всегда превышает номиналом рабочее. Значения стирки, прямого хода, реверса в большинстве случаев одинаковые. Подключение электродвигателя стиральной машины ведется на сеть 230 вольт (если иное не оговорено информацией, сообщаемой корпусом), изменение скорости, направления движения осуществляется правильной коммутацией питания (на соответствующие клеммы). Пользоваться асинхронным двигателем проще. Пока не понадобится регулировать частоту оборотов.

Рассмотрели, как двигатель стиральной машинки подключить на 230 вольт, найдете напряжение 400 вольт, просто возьмите любую пару нейтраль-фаза. Обычно действующее значение каждой фазы составляет 230 вольт. Будет выглядеть, как подключение двигателя от стиральной машины автомат в обычную розетку. Если требуется регулировать обороты, хорошо работает способ изменения амплитуды. Изменяют вольтаж. Методика годится совершенно любым двигателям, включая асинхронные, коллекторные. Изменение частоты питающего напряжения обладает меньшим потенциалом.

В отдельных случаях умельцам удается перемотать электродвигатель, получив нужные параметры. Позволяет на должном уровне выполнять ремонтные работы, налаживая бытовую технику.

Замена и подключение двигателя от стиральной машины, схема подключения

Электрический двигатель нередко называют чуть ли не сердцем, которое устанавливается в бытовой технике. И это не зря, ведь именно благодаря электродвигателю происходит вращение барабана, установленного в стиральной машины. Очень многие сомневаются, можно ли подсоединить движок от стиралки к другому устройству собственноручно?

Электродвигатель от сломанной стиралки

Что можно сделать с движком стиралки

Исполнить это вполне реально, даже если вы практически не разбираетесь в таких вопросах. Например, у вас вышла из строя стиральная машина марки «Индезит», при этом двигатель (мощность его составляет 430 Вт, а развивающаяся скорость достигает 11500 оборотов в минуту) ещё в рабочем состоянии, и его моторесурс ещё в норма. В таком случае он может пригодиться в хозяйстве.

Вот несколько идей, который помогут вам применить или подключить по новой двигатель установленный в стиральной машины, которая вышла из строя:

Элементарным вариантом станет создание точильного станка. В каждом доме периодически стачиваются и тупятся ножи и ножницы, которые необходимо заточить. Для этого необходимо тщательно закрепить электромотор на устойчивой поверхности, прикрепит к валу специальный камень для заточки или шлифовальный круг и включить его в сеть.
Неплохой вариант – это изготовление тротуарной плитки. Также можно сделать шлакоблоки, а если есть частный сектор, то отличная идея – это вибростол.
Для жителей деревень, которые занимаются выращиванием птиц, можно сконструировать из двигателя от стиральной машины крупорушку и мельницу для травы.

Особенности мотора – залог успешной работы

Сегодня существует более, чем достаточно различных вариантов того, как можно дать новую жизнь старому мотору из стиральной машинки, если он еще запускается. И все эти идеи основаны на особенности мотора производить вращение разнообразных насадок или обеспечивать движение дополнительных механизмов. Вы можете придумать ещё более оригинальный вариант использования снятого двигателя, но чтобы воплотить свою идею в жизнь, нужно понимать, каким именно образом происходит подключение двигателя от стиральной машины.

По ссылке можно узнать об особенностях инверторного мотора в стиральной машине.

Несколько полезных советов

[adinserter block=»2″]

При подключении двигателя, который остался от вашей старой стиральной машины к иному устройству нужно иметь в виду несколько важных нюансов этого процесса:

двигатели не подключаются с помощью конденсатора;
не требуется пусковая обмотка.

На раздаточной коробке находятся провода различных цветов, разобраться с которыми просто необходимо:

2 белых провода – при подключении они не пригодятся, так как отвечают за то, чтобы нормально работал тахогенератор;
красный и коричневый предназначаются для того, чтобы можно было произвести обмотку статора, а также ротора;
зелёный и серый – для подключения к специальным щеткам изготовленным из графита (чаще всего подобное можно сказать о щётках двигателя стиральной машины «Индезит», в том случае когда нужна их замена).

Правильное подключение проводов – залог успешной работы мотора

Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков. Чтобы обнаружить пары, необходимо произвести прозвон проводов по очереди (те: что предназначены для тахогенератора, должны иметь сопротивление от 60 до 70 Ом). Эти провода лучше склеить изолентой в стороне от других, чтобы не путаться. Оставшиеся провода тоже нужно прозвонить, чтобы выявить пары.

Как заменить подшипник в стиралке, вы можете узнать в нашей статье.

Схема подключения

Чтобы продолжить работу, нужно тщательно изучить все нюансы электрической схемы подключения. В основном сделана она очень подробно и понятно даже для самого далекого от мира электротехнических средств домашнего мастера.

Подключение движка от стиралки

Подключение или же замена двигателя стиральной машины на самом деле происходит довольно просто. В первую очередь необходимо подготовить провода, которые будут использоваться для ротора, а также для статора. Сделайте специальную перемычку, которую стоит ограничить с помощью изоленты. Те два провода, которые остались подключаются непосредственно к сети.

Помните! При подключении мотора , который остался от старой стиральной машины к 220 устройство сразу же начинает активно вращаться. Поэтому, прежде чем начать работу, позаботьтесь о том, чтобы мотор крепко стоял на той или иной поверхности.

Схема подключения старого двигателя к сети 220

[adinserter block=»3″]

Если необходимо поменять направление оборотов, достаточно будет того, что вы перекинете перемычку на те контакты, которые остались. Чтобы включать и выключать устройство, необходимо подсоединить к схеме специальные кнопки. Для того, чтобы это осуществить, нужно воспользоваться соответствующими схемами, которые запросто можно найти на специальных сайтах.

Теперь мы знаем, как именно можно подключить двигатель так, чтобы его еще можно было достаточно долго использовать. А как же можно усовершенствовать полученное устройство?

Регулирование оборотов

Для исправной работы нужен регулятор оборотов

Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.

Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя).
Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).

Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.

Виды движков

Разновидности движков от стиралок

[adinserter block=»4″]

Асинхронный. Вынуть его можно только вместе с конденсатором, который бывают совершенно различными для каждой модели стиральной машинки. Не рекомендуется нарушать соединение такого двигателя с батареей, если её корпус герметичен и образован из различного металла или пластика.

Внимание! Асинхронный двигатель вынимать из стиральной машины разрешается только, когда конденсатор совершенно разряжен, поскольку так можно избежать удара током.

Асинхронный мотор

Низковольтный двигатель коллекторного типа. Характеризуется наличием на статоре регулярных магнитов, которые поочередно подключаются к току постоянного напряжения. На корпусе такого двигателя есть наклейка, на которой помещена цифра максимально допустимого напряжения.
Электронный двигатель. Такой вид устройства необходимо отсоединять только вместе с электронным блоком питания (ЭБУ), на его корпусе размещают наклейку с величиной максимально допустимого напряжения подключения. Обратите свое внимание на полярность, ведь двигатели с таким принципом работы не имеют нужного реверса.

Частые поломки: с чем можно столкнуться

Как подключить электрический двигатель от старой стиральной машинки, теперь известно. Но бывают ситуации, когда мотор не запускается. Каковы же причины и пути решения такой неприятности?

Попробуйте проверить в каком состоянии находится нагрев мотора после его трехминутной работы. За такое короткое время все детали не могут нагреться одинаково, поэтому у вас есть возможность выявить место неисправности, которое будет слишком нагрето. Это может быть узел подшипника, статор и прочее.

Разные неисправности движков

[adinserter block=»5″]

Главными причинами, по которым та или иная деталь слишком нагрелась, могут быть следующие:

засорившийся или вышедший из строя подшипник;
чрезмерно расширенная емкость конденсатора.

Правильное подключение движка

Для правильного подключения двигателя, который остался от старой стиралки, достаточно минимальное количество знаний и немножко усилий. Также для данной цели используется обмотка с применением мультимера. Для обнаружения нужных проводов, требуется провести прозвон обмотки. Это позволит подобрать нужные пары для подсоединения. Делается все очень просто. Мультимер подключается к одному проводу, а вторым концом прибора стоит по очереди касаться к другим проводам, чтобы найти нужную пару. Также стоит зафиксировать заранее, какая присутствует величина сопротивления обмотки. В дальнейшем эта информация пригодится. После окончания процедуры прозвона, у вас должно получиться 2 обмотки, которые бы имели разные показатели сопротивления.

Данные обмотки делятся на два совершенно разных типы. Одна обладает показатель рабочего сопротивления. Второй вид обмотки относится к числу пусковых деталей. Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой. Для того, чтобы мотор от стиралки работал полноценно нужно использовать или кнопку, или специальное пусковое реле. В качестве кнопки можно взять даже ту, которая устанавливается для дверного звонка. Главное, чтобы она не имела фиксируемого контакта.

Новая жизнь старого мотора – использование в других целях

Процесс подключения движка, который остался от старой стиралки невероятно простой и легкий. Достаточно найти ему правильное и полезное применение. Тогда он сможет послужить вам еще некоторое время. Можно поэкспериментировать и сделать действительно полезное оборудование, которое упростит вашу жизнь в других сферах. Немного фантазии и умений достаточно, чтобы все получилось.

Как подключить двигатель от стиральной машины автомат / Использование рабочего электродвигателя с обмоткой: фото

Как уже было сказано выше, мы поговорим о том, как подключить двигатель от стиральной машины автомат. Практически в каждом доме есть стиральная машинка, и рано или поздно по каким-либо причинам, приходится заменять старую машинку на новую. И после приобретения новой, невольно возникает вопрос, как избавиться от старой стиралки или, если не избавиться, то что с ней делать? Вариантов, на самом деле, существует много.

Например, ее можно продать, сдать в утилизацию, использовать на даче под хранение вещей, список можно продолжать бесконечно. Но для тех, кому не интересно, чтобы старая рабочая стиральная машинка просто так стояла без дела, существует отличный вариант – разобрать и подключить мотор от к электричеству, и сделать из него какой-нибудь полезный прибор. Итак, если эта идея того, чтобы подключить мотор для стиралки к электричеству и сделать из него другой полезное устройство стала вам интересна, то самое время узнать, как это сделать. Но, прежде чем приступить к непосредственному рассмотрению процесса работы над подключением электромотора к электричеству, необходимо выяснить, какого типа бывает асинхронный двигатель, а также какое количество фаз может в нем встретиться.

Как определить, какого типа асинхронный двигатель

Прежде чем подключить асинхронный электродвигатель стиральной машины к однофазной сети, нужно определить его тип, так как именно от видаэлектродвигателя зависит схема подключения его к электричеству. Все двигатели можно разделить на несколько групп:

Трехфазные электродвигатели. Как правило, они чаще всего встречаются;
Далее следуют однофазные двигатели, у которых конденсаторная обмотка. Такие электродвигатели могут еще просто называть конденсаторными;
И, наконец, однофазные, у которых спусковая обмотка.

Прежде чем начать выполнять какие-либо работы с мотором от старой стиралки, необходимо ознакомиться с его техническими характеристиками, которые подробно описаны на этикетке, прикрепленной на него. Если такая этикетка отсутствует, то можно проверить технические характеристики электродвигателя самостоятельно. Для полноценной проверки понадобится раскрутить верхний корпус мотора. После того как крышка мотора от старой машины раскручена, необходимо привести в порядок все провода, которые содержит схема ротора, а также их обмотки. После этого необходимо снять все скрутки, убрать все перемычки, чтобы провода электродвигателя были свободными и не имели соединения друг с другом или с другими дополнительными проводами. Далее после того как все провода раскручены, можно приступать к определению пар между ними и измерению их сопротивления. Для измерения понадобится специальная схема напряжений и прибор под названием омметр. Пары проводов электродвигателя ищутся путем измерения их омметром. Те провода мотора, у которых сопротивление будет совпадать, как раз и являются парами. Таким образом, трехфазный мотор имеет три совпадения, двухфазный – два и, следовательно, однофазный имеет только одну пару совпадающих проводов.

О том, как подключить двигатель от машинки автомат

После того как все технические характеристики были определены, можно смело приступать к тому, чтобы пробовать выполнить запуск электромотора, подключив его напрямую к сети. Следует заметить, также, что электромоторы с различным количеством фаз, подключаются к сети схожими способами, но в данной статье будет рассмотрен один конкретный образец. Для примера будет рассмотрен однофазный двигатель, который был снят со старой стиралки, мощность которого составляет 180 Вт, также он имеет четыре вывода из двух обмоток, одна из которых пусковая, другая – рабочая. Чтобы подключить электромотор также понадобится специальный прибор под названием омметр, либо цифровой тестер, в котором есть режим омметра. Также понадобится проводок со специальным разъемом для двигателя и неполярный конденсатор, объем которого составляет 6. Кроме того, необходимо приготовить двухжильный провод, на котором есть вилка для помещения ее в розетку и изолента, чтобы сделать обмотку проводов и коллектора. Ниже будет представлена схема подключения электродвигателя.

Начало в такой работе, как правило, всегда одинаковое. Прежде, чем подключить конденсатор или выполнить запуск электромотора, нужно выполнить ряд проверок. В первую очередь необходимо прозвонить электромотор. Это нужно для того чтобы выяснить, где и какая обмотка находится. Делается это с помощью омметра. Датчики прибора прикрепляются на обмотки проводов и тестируются. Пусковая обмотка отличается большим сопротивлением, которое показывает омметр. Рабочая обмотка, в свою очередь, показывает меньшее сопротивление;
Далее берется одна рабочая обмотка, одна пусковая обмотка и соединяются вместе. После этого к ним присоединяется провод на 220 вольт;
В конце проделанной работы остается одна пусковая обмотка и одна рабочая обмотка. Затем берется свободная пусковая обмотка и присоединяется в коллекторный конденсатор. Также в коллекторный конденсатор необходимо присоединить заранее приготовленный проводок с разъемом. После этого соединяются противоположный конец дополнительного провода и рабочая обмотка, а затем к ним присоединяется провод на 220 вольт;
Все соединенные обмотки необходимо изолировать. При желании можно даже запаять;
После выполнения всех изоляционных работ, можно смело выполнять запуск электромотора с подключением в розетку. Если после подключения он крутит не в ту сторону, в которую нужно, то следует просто поменять пусковые обмотки и электромотор начнет работать правильно.

В целом, довольно-таки просто понять, как подключить эл. двигатель. Также не является сложной и вся работа по подключению обмоток и их запуск.

Не стоит забывать только про технику безопасности и подключая мотор стиральной машины напрямую в сеть, следует с предельной осторожностью взаимодействовать с проводами.

Зачем нужно подключение двигателя?

Ответ на этот вопрос очень прост. Всё дело в том, что асинхронный электромотор от старой машинки может выступать в качестве мотора для других, полезных в быту, приборов. Например, из электродвигателя можно сделать небольшую пилу, которая мощно работает и очень хорошо поможет по хозяйству. При наличии самодельной пилы, не придется тратить деньги на покупку новой. Или триммер, которым можно будет шлифовать различные детали. Этот список можно продолжать бесконечно. Небольшой электромотор может быть установлен практически в любой прибор, который будет полезен в домашнем быту. Следует заметить также, что подключение двигателя возможно только в том случае, если электромотор исправно работает, все обмотки в норме, а также работает конденсатор, статор, ротор и коллектор.

Подводя итоги, можно сделать следующие выводы о том, как использовать мотор стиралки: каждый электродвигатель имеет свое количество фаз. От этого количества напрямую зависит способ подключения в сеть. Кроме того, у каждой обмотки электродвигателя есть своя пара. Соединяя обмотки, которые имеет мотор, формируется направление, в котором будет работать электродвигатель.

Двигатель от стиральной машины — схема подключения электродвигателя

Ни для кого не секрет, что именно двигатель от стиральной машины является главным составляющим оборудования. Он способствует функционированию барабана, за счет чего вещи в нем вращаются и тем самым выстирываются. Случается, что агрегат уже непригоден для использования, но электродвигатель в нем «как новенький». В данном случае у домашнего мастера возникает вопрос: можно ли подключить его к другой технике? Все возможно, но для начала необходимо понять, какой именно двигатель был установлен в вашу машинку, и еще изучить схему подключения.

Содержание

Разновидности приборов
Рекомендации специалистов
Как разобраться с подключением агрегата?
Регулятор оборотов
Какие могут быть неисправности?

Разновидности приборов

В первых модификациях машинок, устройство, которое преобразовывало электрическую энергию в механическую, было оснащено ременным приводом, присоединенным к баку. На сегодняшний день в большей части моделей применяется именно эта технология, но более обновленные агрегаты значительно эволюционировали. Благодаря интенсивному развитию технологических процессов, в продаже появилось оборудование, функционирующее от одного из трех видов моторов:

коллекторный;
асинхронный;
инверторный.

Каждый вариант обладает рядом индивидуальных особенностей, связанных с конструкцией, запуском и подключением двигателя от стиральной машины. Прежде чем купить домашнюю «помощницу», следует учитывать данные параметры.

Коллекторный

Схема подключения коллекторного двигателя

Более 70% бытовой техники имеет коллекторный двигатель. Пик популярности изделия был в 1990 году, но в 2000-х их практически полностью подменили асинхронные устройства. Изделие функционирует от стабильного постоянного или переменного электротока. В комплектацию входит статор, ротор, коробка, тахогенератор, 2 щетки.

Плюсы:

компактные размеры;
увеличенный интервал запуска;
не чувствителен к перепадам электричества;
быстроходность;
возможность регуляции мощности вращений.

Минусы:

Маленький эксплуатационный срок и потребность регулярной замены щеток. Также следует выделить повышенный уровень шумности.

Асинхронный

Схема подключения асинхронной разновидности для проверки обмотки

Выпускается в двух вариантах: двухфазные и трехфазные электродвигатели для стиральной машины. Комплектация изделия включает неподвижный статор и ротор, который воспроизводит обороты барабаном. Мощность вращения варьируется в пределах 2800 об./мин.

Плюсы:

простые конструктивные особенности;
не требует регулярного обслуживания;
воспроизводит низкий уровень звуков;
доступная цена.

Минусы:

Большие габариты, пониженный коэффициент полезного действия. Могут возникнуть существенные сложности в управлении электронными схемами.

Инверторный

Схема подключения мотора инверторного типа

Изделие разработано по инновационным технологиям концерном LG. Но сегодня данное оборудование применяют и другие фирмы, такие как Haier, Самсунг и т.д. В моторе от стиральной машины автомат, как и у предыдущего варианта, присутствует только ротор и статор. Несмотря на этот фактор, работает он по другому принципу. Приводной элемент, монтируется напрямую к барабану. Таким образом, исключается использование уязвимых крепежных деталей.

Плюсы:

простая конструкция;
сравнительно маленькие габариты;
пониженная степень вибрации;
высокий процент КПД;
отсутствие потребности регулярной замены каких-либо деталей;
низкий уровень шума.

Минусы:

Основным недостатком является сложная электронная схема подключения двигателя от стиральной машины, за счет чего производители увеличивают на оборудование цену.

Как разобраться с подключением агрегата?

Предварительно, перед началом работ, следует визуально ознакомиться со схемой электронного присоединения. Система устройства достаточно простая и будет понятна для любого домашнего специалиста.

Подключается электродвигатель от стиральной машинки элементарным образом:

Для начала необходимо определить провода, которые исходят от статора и ротора.
По схематическим параметрам объединяется обмотка статора с щеткой ротора.
Сделайте перемычку, которая обозначается малиновым цветом и заизолируйте ее изолентой.
Остальные 2 провода, которые выступают от обмотки ротора и оставшейся щетки присоединяются к электросети.

Во избежание травм перед началом натвердо зафиксируйте его на прочной поверхности. Дело в том, что при подведении техники к элетрической сети 220 В, она сразу начнет воспроизводить обороты. Таким образом вы создадите безопасную обстановку для тестового подключения.

Если требуется изменить направление оборотов, нужно просто переместить перемычку к другим контактам. Для автоматизации режима включения и выключения достаточно установить на соответствующие провода клавиши.

ВИДЕО: Как подключить двигатель от стиральной машины к 220

Регулятор оборотов

У моторов от стиральных машин большая скорость оборотов, что требует установку специального регулятора, который позволит агрегатам переключаться на разные режим работы. Для данной задачи отлично подойдет обычное реле для настройки мощности светового потока, но здесь потребуются некоторые доработки.

Достаньте из старой стиралки симистор с радиатором, который отвечает за работу автоматизированного включения.
Впаяйте данную деталь в микросхему устройства, предварительно убрав маломощный прибор.

Какие могут быть неисправности?

Исходя из данной информации, любой мастер запросто справиться с задачей подключения оборудования. Но при запуске двигателя от стиральной машинки может произойти небольшой казус – устройство не будет реагировать на включение. Попробуем разобраться, в чем причина.

При запуске в течение одной минуты проконтролируйте температурный режим мотора. За маленький промежуток времени тепло не распространится на все составляющие агрегата, поэтому есть возможность определить, где именно происходит быстрое повышение температуры – подшипник, ротор или другие запчасти.

Главным причинами неполадок считаются:

разрушение или засор подшипникового узла;
резкое увеличение резервуара конденсатора (актуально исключительно для асинхронного вида мотора машинки автомат).

Если обнаружится одна из проблем, потребуется купить запасные части и установить их в электродвигатель.

ВИДЕО: Регулятор оборотов с поддержанием мощности (подключение, настройка, тест)

Как подключить двигатель от стиральной машины — инструкция, схемы

Со временем стиральная машина либо устаревает морально и физически, либо ломается. Некоторые ее выбрасывают, но часто с машинки снимают движки — двигатель от стиралки наверняка пригодится в хозяйстве. Но через определенное время, когда возникает потребность из двигателя от стиральной машины сделать что-либо полезное, приходится разбираться с тем, как его подключить к электросети. Далее в статье мы расскажем в деталях о том, как использовать электродвигатель от старой стиральной машины.

Типы движков

Подключения двигателя неразрывно связаны с его конструкцией. По этой причине, если что-либо затевается с б.у. движком, желательно в первую очередь по внешнему виду определить его устройство и только после этого подсоединить электродвигатель от стиральной машины к сети 220 В и сделать его запуск. Но в старых недорогих моделях стиральных машин применялось всего лишь два типа движков:

Старая стиральная машинка с баком для стирки (слева) и центрифугой для отжима (справа)

Асинхронный двигатель стиральной машины обычно ставился на бак для стирки белья. Центрифуга, которая белье отжимала, предусматривала применение коллекторного двигателя, поскольку этот электромотор вращается быстрее. Поэтому, если вы имеете дело со стиральной машинкой такой конструкции, можно заранее иметь представление о том, где и какого типа движок установлен, и какой мотор от стиральной машины снимать в случае надобности.

Но если движки были сняты давно, и необходимо подключение мотора от стиральной машины к сети 220 В, в первую очередь проверяем, есть ли у ротора коллектор. Если не это понятно из-за конструкции корпуса, надо разобрать двигатель от старой стиральной машины, сняв крышку со стороны, противоположной валу.

Коллекторный движок со снятой крышкой со стороны щеток

Коллекторный двигатель

Если движок таки коллекторный, рекомендуется привести в порядок коллектор и прилегающие к нему поверхности, почистив их до подключения мотора от графитовой пыли. Также перед тем как запустить двигатель от стиральной машины, имеет смысл решить, надо ли сделать подсоединения, меняющие направление вращения вала. Если это потребуется, делается возможным переключение щеток. Для коллекторного двигателя от старой стиральной машины характерно то, что щетки, а соответственно и ротор соединены последовательно со статором.

Это характерно как для двигателя от стиральной машины-автомата, так и для большинства коллекторных движков сетевого включения. Коллекторные двигатели всех бытовых электроприборов устроены одинаково. Для изменения направления вращения вала необходимо переключателем поменять местами клеммы щеток (т.е 1 и 2, как показывает схема подключения электродвигателя ниже).

Схема соединений в коллекторном движке

Скорость вращения и мощность двигателя стиральной машины с коллектором зависят от напряжения. Поэтому их легко можно регулировать диммером. Для этого клеммы 1 и 4 или 2 и 4, если клемма 2 в случае переключения займет место клеммы 1, подключают к диммеру и его регулятором подбирают необходимую скорость вращения вала. При непосредственном присоединении к сети обороты вала будут максимально большими. Коллекторный двигатель от стиральной машины-автомата управляется специальной схемой, во многом схожей с диммером.

Основное отличие в том, что в ней применен запуск циклов вращения от различных датчиков. В коллекторных движках более дорогих моделей стиральных машин может быть пара дополнительных проводов от тахогенератора. Поэтому перед тем как подключить двигатель от стиральной машины, их надо правильно определить. Хотя это не сложно сделать по меньшему сечению этих проводов.

В некоторых устройствах применялся электромагнитный тормоз. Он может добавлять еще два провода. Эту конструктивную особенность также надо учитывать, выполняя подключение двигателя от стиральной машины.

Использовать эти провода при подключении коллекторного движка к электросети не придется. Поэтому, если не предвидится каких-либо самоделок со схемой управления движком, эти провода можно просто отрезать, чтобы они не вносили путаницы. Длительное подключение электродвигателя стиральной машины к сети 220 В вызывает его значительный нагрев. Для нормальной работы, как изоляции, так и подшипников необходимо ограничивать их нагревание путем принудительного охлаждения. Поэтому рекомендуется надеть на вал движка крыльчатку и только после этого включить в работу.

Некоторые модели коллекторного двигателя от стиральной машины могут содержать еще одну пару проводов. Такой нюанс характерен для устройств с одним мотором, как правило, барабанного типа. Эти движки вращают барабан медленнее в процессе стирки и ускоренно при отжиме. Для этого они снабжаются двумя дополнительными выводами, которыми регулируется скорость вращения вала. Эти характеристики обычно отображает шильдик двигателя, пример которого показан далее на изображении. WASHING — это параметры режима стирки, а SPIN — режим отжима.

Двухрежимный коллекторный движок

По данным шильдика можно определить, на какое напряжение надо подключить мотор дополнительной обмоткой. Поскольку токи указаны одинаковые, а мощности при этом отличаются в 10 раз, очевидно, что на выводы движка, соответствующие режиму стирки, подается более низкое напряжение. Его примерная величина может быть получена путем деления указанной мощности (30 ватт) на указанную силу тока и поправочный коэффициент k. Его величину можно определить исходя из того, что другое значение мощности (300 ватт) получается, когда делается запуск движка при напряжении 220 В.

3*220*k = 300

k = 0,46

Величина k для режима WASHING может быть другой, но для начальной оценки величины напряжения такой вариант расчета вполне подходит.

Получаем

3*U*k = 30,

U = 22 В.

Реальную величину напряжения покажет экспериментальное подключение двигателя стиральной машины через трансформатор или ЛАТР. Если такой двойной режим будет нужен в какой-либо поделке, на основании показанных расчетов можно будет подобрать дополнительный низковольтный источник питания (обычно это трансформатор).

Асинхронный двигатель

Асинхронные движки менее оборотистые и развивают скорость меньше 1500 об/мин при питании напряжением 220 В. Их конструкция содержит две обмотки:

пусковую,
рабочую.

Поэтому перед тем как подключить электродвигатель от стиральной машины, в первую очередь надо правильно определить эти обмотки. Обычно из асинхронного двигателя выходят четыре провода. Но бывает и три. Каждая пара в двигателе с четырьмя проводами соответствует определенной обмотке. При этом известно то, что сопротивление пусковой обмотки больше. Поэтому для того, чтобы найти, где какая обмотка, надо тестером замерить сопротивление каждой из них. В принципе для работы асинхронного двигателя от сети 220 В достаточно подключения к ней только рабочей обмотки.

Но проблема в этом случае будет с разгоном движка. Потребуется приложением внешней силы раскрутить вал до скорости, начиная с которой движок самостоятельно выйдет на рабочие обороты. Такой способ запуска, особенно если имеется нагрузка на вале или тем более редукторе, неприемлем. По этой причине используется пусковая обмотка. Чтобы понять, что с ней делать, надо ознакомиться со схемами подключения подобных движков. Они наглядно показывают то, что в любой схеме один вывод рабочей обмотки соединяется с одним выводом пусковой обмотки.

Схемы, которые можно использовать для подключения асинхронного двигателя стиральной машины

Поэтому та модель движка, у которой три провода, уже имеет внутри корпуса соединение этих обмоток, и остается лишь завершить одну из схем. Как разобраться, где какая обмотка, наглядно изображено на схеме справа вверху. Какую схему выбрать — решает пользователь. В принципе можно применить только кнопку, на которую нажимать при пуске движка. Тогда при пуске момент на вале двигателя получится наибольшим из всех вариантов схем. Но в этом случае получается максимальная нагрузка на контакты кнопки из-за наибольшего по величине тока в пусковой обмотке.

К тому же есть риск эту обмотку сжечь, если она будет подключена напрямую к сети слишком долго (причем неизвестно, сколько времени можно ее питать напряжением 220 В, подключив напрямую к сети). То же самое получится, если номинал у резистора будет слишком мал, а у емкости — слишком велик. Поэтому для увеличения пускового момента конденсатор большой емкости делают отключаемым после разгона вала движка. Наиболее сбалансированный вариант — это «Емкостный сдвиг фаз с рабочим конденсатором». Эта схема рекомендуется к применению без каких-либо оговорок. Особенно если движок стартует с ненагруженным валом и емкость конденсатора невелика, порядка 1–2 мкФ.

Направление вращения вала асинхронного движка от стиральной машинки зависит от очередности соединения выводов пусковой и рабочей обмоток. Если из двигателя выходит три провода, его реверс сделать не удастся без разрыва соединения выводов обмоток, скрытого в его корпусе. Для реверса выводы пусковой обмотки надо поменять местами.

Реверс асинхронного движка от стиральной машины: U1U2 – выводы пусковой обмотки, Z1Z2 – выводы рабочей обмотки Похожие статьи:

Как использовать мотор стиральной машины — Zjnanyangmotor

Воскресенье, 2 февраля 2020 г., 4:28
@ хучжоу

Мотор для стиральной машины: этот электродвигатель называется универсальным. Универсальный двигатель — это тип электродвигателя, который может работать как от переменного, так и от постоянного тока. Это коммутируемый двигатель с последовательной обмоткой, в котором обмотки возбуждения статора соединены последовательно с обмотками ротора через коммутатор.

Его часто называют двигателем переменного тока. Универсальный двигатель очень похож на двигатель постоянного тока по конструкции, но немного изменен, чтобы двигатель мог нормально работать от сети переменного тока. Этот тип электродвигателя может хорошо работать от переменного тока, потому что ток как в катушках возбуждения, так и в якоре (и результирующие магнитные поля) будет чередоваться (обратная полярность) синхронно с источником питания

Катушка тахометра двигателя стиральной машины

: на задней стороне двигателя вы можете найти катушку тахометра, которую мы не будем использовать, но полезно знать, нужно ли вам заменить ее на запасные части, если она сломается.Судя по названию, я предполагаю, что с помощью этого компонента контроллер стиральной машины определяет скорость вращения двигателя и регулирует скорость в соответствии с фазой программы.

Технические характеристики двигателя стиральной машины

: Универсальные двигатели обладают высоким пусковым моментом, могут работать на высокой скорости, легки и компактны. Они обычно используются в портативных электроинструментах и оборудовании, а также во многих бытовых приборах. Они также относительно легко управляются электромеханически с помощью катушек с отводами или электронным способом. Однако на коммутаторе есть щетки, которые изнашиваются, поэтому они гораздо реже используются для оборудования, которое постоянно используется. Кроме того, отчасти из-за коммутатора универсальные двигатели обычно очень шумные как в акустическом, так и в электромагнитном отношении.

Схема подключения универсального двигателя

: Это изображение от двигателя стиральной машины, переделанного indesit в двигатель постоянного тока, наблюдая за исходным соединением, мы обнаружим, что у него 8 контактов, начиная с тахографической катушки 8 + 7, которую я показал ранее, мы не будем использовать в этой конфигурации.Движение вниз 6 не подключено 5 + 4 + 3 — это соединение статора, которое имеет петли, как одна катушка с двумя соединениями и еще одним дополнительным центральным соединением отвода. Последние 2 + 1 штырьки — это щетки, которые вы найдете на обочине углеродистой дороги заключен в черный пластиковый чехол.

Прямой провод двигателя стиральной машины

: даже при использовании с питанием от сети переменного тока эти типы двигателей могут работать с частотой вращения, намного превышающей частоту вращения сети, а поскольку большинство характеристик электродвигателей улучшаются со скоростью, это означает, что они могут быть легкими и мощный. Однако универсальные двигатели обычно относительно неэффективны: около 30% для небольших двигателей и до 70-75% для более крупных. Подключение этого двигателя к прямому приводу с использованием его в течение определенного периода времени без контроллера в таких небольших приложениях, как ленточная шлифовальная машина, электрический велосипед, электрическая лодка, дровокол и многое другое. Мы подключим одну клемму статора 3 к одной из щеток 2, затем концы 1 будут подключены к плюсовой клемме батареи или источника питания переменного тока, а затем последняя клемма 5 статора к минусовой клемме батареи или другой разъем источника переменного тока 220в / 120в.

Мотор для стиральной машины

Применение: универсальные моторы, работающие при нормальной частоте электросети, часто имеют мощность менее 1000 Вт. Их высокая скорость делает их полезными для таких устройств, как блендеры, пылесосы и фены, где желательны высокая скорость и легкий вес. Они также широко используются в портативных электроинструментах, таких как дрели, шлифовальные машины, циркулярные и лобзиковые пилы, где характеристики двигателя хорошо работают. Моторы многих пылесосов и триммеров превышают 10 000 об / мин, в то время как многие Dremel и аналогичные миниатюрные шлифовальные машины превышают 30 000 об / мин.

Моторы

Universal также подходят для электронного регулирования скорости и, как таковые, являются идеальным выбором для бытовых стиральных машин. Двигатель можно использовать для перемешивания барабана (как вперед, так и назад), переключая обмотку возбуждения относительно якоря. Двигатель также может работать до высоких скоростей, необходимых для цикла отжима. В настоящее время вместо них чаще используются двигатели с частотно-регулируемым приводом.

Для получения дополнительной информации о том, как использовать двигатели со стиральной машиной, щелкните https: // www.zjnanyangmotor.com/product/washer-motor-bldc/ профессиональные производители двигателей — Наньянг, у нас есть профессиональная команда разработчиков, которая имеет богатый опыт сотрудничества с международными брендами. и мы можем разработать и произвести продукцию по чертежам или образцам, предложенным заказчиками.

цветов проводов двигателя стиральной машины

Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. из него 3 провода. Схема подключения состоит из двух точек: символов, обозначающих компоненты схемы, и линий, обозначающих связи между ними.Схема подключения обычно используется для устранения проблем и для проверки того, что все ссылки действительно установлены, и каждая мелочь существует. Электродвигатель стиральной машины с прямым проводом или горячей проволокой очень прост, просто следуйте за проводами и, начиная снизу 1 + 3, оставайтесь подключенными, а остальные 2 и 4 мы будем подключать их к батарее или источнику переменного тока, соединение такое же, потому что это универсальный двигатель … Двигатель 120 В, 60 Гц, 8 А. Черная точка используется для обозначения соединения двух линий. AC (переменный ток).Основы подключения двигателя стиральной машины: основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока.

Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина, не выбрасывайте ее. разберите его и найдите 2 основных компонента… Изображение мотора стиральной машины с алюминиевым проводом белого цвета от Shengzhou Tianyi Electric Appliance Co., Ltd. просмотреть фотографию мотора, мотора, деталей стиральной машины для стиральной машины. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен.На схеме подключения должна быть легенда, чтобы проинформировать вас, что означает каждый оттенок. Шаг 5: Прямой провод двигателя стиральной машины Даже при использовании с питанием переменного тока эти типы двигателей могут работать с частотой вращения, намного превышающей частоту вращения сети, и поскольку большинство электродвигателей… Схемы электрических соединений в первую очередь показывают физическое положение элементов и ссылки в построенной схеме, но не всегда в логическом порядке. Теодор Хэндсмит — 20 апреля 2019 года.

Провода в некоторых областях должны пересекать друг друга, но это не обязательно означает, что они прикреплены.Имя: электрическая схема стиральной машины Whirlpool — 8 вдохновляющих изображений электрической схемы сушилки Whirlpool Duet простой rh philgrenart; Тип файла: JPG; Источник: efluencia.co; Размер: 169,17 КБ; Размер: 1000 х 962; Схема подключения стиральной машины с гидромассажем. Советы по привлечению красивых электрических схем. Я только что нашел стиральную машину по дороге. Facebook. Я живу в США, так что это 110 вольт. когда я его разобрал. Изображение мотора стиральной машины с медной проволокой белого цвета от Shengzhou Tianyi Electric Appliance Co., Ltd. просмотреть фотографию двигателя стиральной машины, двигателя, деталей стиральной машины. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. 0. Таким образом, по схемам подключения вы понимаете взаимное расположение компонентов и способы их подключения. Вы должны уметь различать, прежде чем использовать их.

[Точно как | Пути к | Лучшие способы | Как можно] @ Проверьте электрическую схему. Схема подключения трехпроводного двигателя стиральной машины — Сборники электрических схем Yamaha F115tlrb Archives Ipphil New Wiring.Схема подключения двух конденсаторов переменного тока Элегантный роскошный 3-проводный вентилятор конденсатора. Его можно использовать для каких-то ваших проектов, жалко выкидывать стиральной машиной в помойку. WhatsApp. На схемах проводов используются цветовые коды проводов для обозначения цвета проводов, используемых для соединения различных электрических компонентов в цепи. Дисковая шлифовальная машинка своими руками использует моторчик стиральной машины youtube. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные линии между гаджетами. Схема подключения стиральной машины Maytag.Обозначьте такие элементы, как резисторы и конденсаторы, их номиналами. Ток: ток будет потоком электричества или, более конкретно, потоком электронов. Основы подключения двигателя стиральной машины: основы подключения двигателя стиральной машины — это руководство по подключению универсального двигателя к источнику постоянного тока.

Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина … Схема подключения двигателя стиральной машины Bosch Да еще стиральная машина. Никогда не используйте двигатель пылесоса в домашних условиях.Двигатель имеет 6 проводов с цветной кодировкой на клеммной колодке: белый, желтый, синий, черный / белый, фиолетовый, черный. Google+. Получил новый двигатель, номер детали 306055. Эти двигатели непрактичны из-за их неспособности самостоятельно надежно начать вращение. Во-первых, давайте рассмотрим ряд терминов, которые вам необходимо знать: Напряжение: измеряемое в вольтах (В), напряжение может быть «давлением» или «силой» электричества. Он сводит интегральные схемы к минимуму до подкомпонентов, чтобы упростить понимание практической логики системы.В общем, это отлично, если положительное (+) предложение вверху, а также отрицательное (-) предложение внизу, а также разумная циркуляция слева направо. В идентичной схеме каждый инструмент напрямую связан с источником питания, поэтому каждый гаджет получает одинаковое напряжение.

Страница 1 из 2 — Помощь в подключении этого мотора стиральной машины — размещено в Пиротехнике: У вас есть идеи, как подключить эту штуку? Цель идентична: добраться из пункта А до предложения Б. Pinterest. В моей проводке всего 4 провода для подключения к двигателю.У меня Maytag 1/2 л.с. Да, именно так. Ниже приведен список часто используемых цветовых кодов … Как проверить мотор стиральной машины Детали мотора стиральной машины Как подключить 6-контактный универсальный мотор 240 В переменного тока к стиральной машине. Твой выглядит точно так же, как мой. Разновидность электрической схемы двигателя 3-х проводной стиральной машины. Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановитесь и вызовите электрика, чтобы он разобрался.Убедитесь, что расположение текста выглядит аккуратным. Фотографическая диаграмма покажет дополнительные детали внешнего вида, в то время как схема подключения использует более символические обозначения, чтобы выделить принадлежность, а не внешний вид.

Разновидности схемы подключения мотора стиральной машины. Очень легко запутаться в представлениях и схемах проводки. Последнее слово по вопросу безопасности. Он измеряется в амперах (амперах) и может течь только при подключении источника напряжения. Это самый простой способ подключить стиральную машину, в данном случае это ленточная шлифовальная машина.Это руководство покажет вам некоторые общие символы, которые вы обязательно встретите в своей будущей электротехнической карьере. Чтобы проверить электрическую схему, сначала вам необходимо точно определить, из каких основных аспектов состоит электрическая схема, а также какие графические знаки используются для их представления. Схема подключения трехпроводного двигателя стиральной машины — какая электрическая схема? Он показывает компоненты схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами.Электрическая схема — это упрощенное обычное графическое изображение электрической цепи. Схемы подключения состоят из пары вещей: символов, которые представляют составляющие в цепи, и линий, которые представляют соединения с обутыми и не обутыми предметами.

Провода или проводники в этих схемах классифицируются на основе типа, размера и цвета проводки, и именно цвет изоляции провода определяет функцию провода. Этому языку инженеры должны стараться выучить, когда они работают с проектами в области электроники.Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей. Принципиальная электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к сети переменного тока. Смотрите больше идей о стиральной машине, мотор, стиральная машина, мотор. Если вы не понимаете, что электричество опасно, не трогайте его! Я хочу запустить этот двигатель на полной скорости в любом направлении, в котором он вращается.Буквально цепь — это путь, по которому электричество циркулирует.

Первый взгляд на принципиальную схему может сбить с толку, однако, если вы умеете читать карту метро, ищите схемы. Асинхронные двигатели стиральных машин безвредны, их максимальная скорость составляет 1800 об / мин при 60 Гц. Описание: 13400 об / мин 2A450W Как перемонтировать старый мотор стиральной машины генерировать бесплатную мощность youtube. Схема подключения Yamaha F115tlrb Archives Ipphil New Wiring. Емкость для шайбы. Шнуры используются для соединения элементов между собой.Используйте точку для обозначения стыка линий или используйте переходы для обозначения пересекающихся линий, которые не соединяются. Постоянный ток часто представляет собой непрерывный поток тока в одном направлении. Мотор стиральной машины Samsung Wa6500b5 «гудит» Doityourself. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. Я пробовал несколько комбинаций проводов, но не могу заставить его работать. 6 сообщений. Линия обозначает шнур. Пример схемы подключения трехпроводного двигателя стиральной машины — Как подключить двигатель стиральной машины.

Основы проводки двигателя стиральной машины: основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока. Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина, не выбрасывайте ее. разбираем его и ищем 2 основных компона… По. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Бесщеточный мотор стиральной машины переделан на v youtube. Это модель Kenmore 110.200.72993. Схема подключения стиральной машины Maytag.Схема подключения мотора стиральной машины. Цель та же самая: получение от фактора A к цели B. Чтобы реверсировать двигатель, подключите линию к желтому, а не к красному. A b… подробнее Постоянный ток может течь не только через проводники, но и через полупроводники, изоляторы или вакуум. на моторе нет описания или наклеек. Электропроводка двигателя стиральной машины: это универсальный комплект двигателя от старой стиральной машины ZANUSSI, который можно подключать к источнику постоянного и переменного тока.

Это двигатель GE 1/2 л.с., и я подозреваю, что это двухскоростной двигатель и, возможно, реверсивный.Обычно это обеспечивается набором (например, аккумулятором на 9 В) или «электросетью», розетки в вашем доме работают от 120 В. Как определить пусковую и рабочую обмотки в однофазном двигателе. Если вы откроете однофазный двигатель, вы обнаружите, что ваш двигатель имеет два типа обмотки, одна из которых сделана из толстой проволоки, а другая — из тонкой. Установите комбинированную стирально-сушильную машину SE1000 в вертикальное положение. Twitter. Мотор для стиральной машины, мотор, производитель / поставщик деталей для стиральной машины в Китае, предлагающий мотор для стиральной машины белого цвета CCA, электродвигатель из медной проволоки с подшипником для отжима, мотор для стиральной машины с фиксированной заклепкой и т. Д.Представление должно показывать правильные инструкции как благоприятных, так и неблагоприятных терминалов каждой части.
Запеченные моллюски с бритвой, Якоря для мобильных домов Harbour Freight, Шари Кафе и пироги Меню Питание, Форт Кэмпбелл, Кентукки, Общая форма для связи в чрезвычайных ситуациях, Трофические уровни коралловых рифов, Wilson Combat Billet Upper, Где разместить черный турмалин в доме, Руководство по весу Gurus 0380, Нехватка сливок для кофе International Delight,

УДАЛЕНИЕ НАВОДНЕНИЙ: ЭЛЕКТРОДВИГАТЕЛИ И ПРИБОРЫ

УЛУЧШЕНИЕ НАВОДНЕНИЙ: ЭЛЕКТРОДВИГАТЕЛИ И ПРИБОРЫ

СОДРУЖЕСТВО ПЕНСИЛЬВАНИИ _ ДЕПАРТАМЕНТ ОКРУЖАЮЩЕЙ СРЕДЫ ЗАЩИТА

УТИЛИЗАЦИЯ НАВОДНЕНИЙ: ЭЛЕКТРОДВИГАТЕЛИ И ПРИБОРЫ

ЭЛЕКТРОДВИГАТЕЛИ

В вашем доме установлено немалое количество электродвигателей. Печь газовая или электрическая, стиральная машина, сушилка, кондиционер, посудомоечная машина, холодильник и морозильная камера оснащены электродвигателем. которые могут быть повреждены под воздействием паводковой воды. Как всегда безопасность должно быть вашим первым соображением.

ВНИМАНИЕ: не включайте отопление, охлаждение или другие электрические оборудование, которое контактировало с паводковой водой. Серьезный могут возникнуть повреждения и опасные для жизни травмы. Убедитесь, что все электрические оборудование либо отключено от сети, либо к нему отключено питание у главного выключателя.

Любое электрическое оборудование с электродвигателем, которое подвергнутые паводковой воде необходимо будет осмотреть и оценить индивидуально перед использованием соответствующими профессионалами.

Свяжитесь со своим страховым агентом, чтобы определить размер покрытия для ремонт вместо замены, особенно отопления и кондиционирования оборудование. Если возможно, также проверьте свою гарантию. Ущерб от наводнения на это оборудование гарантия не распространяется.Цель состоит в том, чтобы принять обоснованное решение о ремонте или замене лучший курс.

Успешный ремонт электродвигателя зависит от следующего соображения:

_ продолжительность нахождения двигателя под водой

_ возраст двигателя

_ тип используемых подшипников и способ их смазки;

_ тип загрязнителей в паводковой воде.

Ремонт, особенно отопительного и охлаждающего оборудования, имеющего подверглись воздействию паводковых вод, вероятно, будут обширными. Производители обычно рекомендуют, чтобы все двигатели, электрические компоненты, безопасность органы управления и (в случае газовых приборов) газовые клапаны должны быть заменены. Детальная и тщательная очистка и дезинфекция всех компонентов также рекомендуется.

Учитывая вероятные расходы на ремонт оборудования, замена может быть лучшим вариантом. Особенно учитывая возможность выбора нового оборудования, которое потребляет больше энергии эффективный.

ПРИБОР

Оцените крупную бытовую технику по очереди и определите, разумнее спасти или заменить их. Во всех случаях есть Вот несколько общих рекомендаций, которым нужно следовать.

Печи

Оценка квалифицированным специалистом по бытовой технике поможет вам решить, лучше ли заменить или отремонтировать поврежденный печь.Для начала отсоединяем печку и снимаем заднюю крышку чтобы обнажить части изоляции. Позвольте изоляции тщательно просушите перед включением плиты.

Если элементы управления и реостаты намокли, замените их. В газовых плитах всегда следует заменять пилотные отверстия и система газового контроля при наличии воды. Внутренние поверхности необходимо очистить и продезинфицировать. Как только печь заработает, Рекомендуется длительный период «отжига».Высота рабочая температура плиты поможет исключить остаточные влага, которая может вызвать проблемы в дальнейшем.

Холодильники и морозильники

Если ваш холодильник или морозильник был погружен в воду, его следует заменить. Холодильники и морозильники содержат изоляцию это могло быть влажным, если бы агрегаты находились под водой. Эта изоляция трудно добраться, не повредив корпус устройства. Он будет сохнуть очень медленно, потому что стенки шкафа остаются относительно остыть, пока прибор включен.

Нагреватели в некоторых холодильниках, устраняющие конденсацию, вызывают дальнейшее беспокойство в пропитанных водой шкафах, потому что они опасность поражения электрическим током. Медленное высыхание изоляции в холодильнике / морозильнике способствует образованию и росту бактерий, переносимых между стены шкафа от наводнения.

При замене холодильника помните, что только он может составлять до 15 процентов вашего энергетического бюджета.Типичный новый холодильник с автоматическим размораживанием и верхним креплением. морозильная камера потребляет около 800 киловатт-часов (кВтч) в год; типичный Модель 20-летней давности потребляет около 2 000 кВтч. Замена вашего старого блока может сэкономить значительные суммы денег и энергии на долгие годы приехать.

Если паводковая вода покрыла всего несколько дюймов вашего пола, это вероятно, что изоляция холодильника / морозильника высохла, и вам останется только проверить систему охлаждения по дно и задняя часть устройства.Система герметична и если он был проколот во время наводнения, он должен быть в хорошем состоянии. Проверьте все электрические элементы управления, включая таймер размораживания, термостаты. и другие предохранительные блокировки и замените их, если повреждение водой.

Стирально-сушильные машины

Как и другие приборы, чистите, сушите и дезинфицируйте белье. машину и сушилку и обратитесь к электрику или технику по бытовой технике проверьте все электрические контакты и соединения.Замена Эти устройства управления таймером, вероятно, будут необходимы.

Если вы решились на замену, знайте, что большая часть энергии используется стиральными машинами, используется для нагрева воды. Ищу машины, которые предлагают несколько вариантов температуры воды для обоих циклы стирки и полоскания. Загрузка белья, выстиранного и ополаскиваемого в горячая вода может стоить в 20 раз дороже, чем при использовании холодной вода для обоих циклов. Также ищите машины, которые позволяют выбрать разные уровни воды.

Если вы решите заменить сушилку, вы обнаружите, что более новые модели способны ощущать сухость и автоматически отключаться. В сравнении со старыми моделями, которые работают по таймеру, новая модель может экономия от 10 до 15 процентов на затратах на электроэнергию.

Посудомоечные машины

Вымойте, высушите и продезинфицируйте посудомоечную машину и обратитесь к электрику. или технический специалист проверьте все электрические контакты и соединения.Вероятно, потребуется замена системы управления таймером.

Если вам нужно заменить посудомоечную машину, имейте в виду, что вроде стиральная машина, большая часть энергии, используемой посудомоечной машиной, идет для нагрева воды, поэтому устройства, использующие меньше воды, также потребляют меньше энергия. Многие посудомоечные машины обладают функциями энергосбережения, например: циклы сушки без нагрева и легкие циклы стирки, которые можно сэкономить воду и энергию. Агрегаты, оборудованные вспомогательными нагревателями нагреет воду до более высокого уровня, необходимого для надлежащей очистки и дезинфицировать посуду (обычно 140 градусов по Фаренгейту).Эта особенность позволяет держать водонагреватель на более низком уровне, таким образом сокращение расходов на отопление воды в вашем доме. На каждые 10 градусов уменьшив температуру водонагревателя, вы сэкономите 3% 5 процентов.

Мелкая бытовая техника

Вам нужно будет отключить, почистить, высушить и продезинфицировать мелкую бытовую технику. включая микроволновые печи, телевизоры и т. д. внутри и снаружи. Исследовать внимательно их и определите, отремонтировать или заменить.В некоторых случаях просто высушите всю установку с осторожностью. на электрические части будет достаточно. Разрешить длительную сушку время до тестирования прибора.

Освещение

Если вам необходимо заменить освещение, подумайте о компактных люминесцентных лампах. Они дороже ламп накаливания (от 15 до 20 долларов за штуку), но они служат намного дольше и потребляют гораздо меньше электроэнергии. В зависимости от того, как долго горит ваш свет каждый день, установка компактные флуоресцентные лампы могут сэкономить вам немало денег за время.

Наконец, после стихийного бедствия, когда необходимо капитальное восстановление, опасайтесь оппортунистов, которые придут в ваш район, пытаясь извлеките выгоду из своего несчастья. Будьте осторожным потребителем.

_ Нанимайте лицензированных подрядчиков.

_ Всегда спрашивайте рекомендации предыдущих клиентов или проверяйте с агентствами по защите прав потребителей.

_ Не подписывайте никаких контрактов, если у вас есть сомнения.

_ Не платите за работу заранее.

Этот информационный бюллетень и соответствующая экологическая информация доступны в электронном виде через Интернет. Посетите веб-сайт DEP-DCNR по адресу http://www.dep.state.pa.us (выберите информацию по Environmental Тема / выберите Предотвращение загрязнения и помощь в соответствии).

По материалам публикации Министерства энергетики США «Восстановление Ваш затопленный дом: Руководство по обеспечению энергоэффективности »

Содружество Пенсильвании

Том Ридж, губернатор

Департамент охраны окружающей среды

Джеймс М.Сейф, секретарь

0200 -FS-DEP1951 2/96

Сотрудник с равными возможностями / позитивными действиями

Навигация по сайту

Как работает стиральная машина

Помощь в ремонте стиральной машины и советы от RepairClinic.com

Как очищает:

Вы, наверное, заметили, что в ванне, в которую вы загружаете одежду, есть сотни маленьких дырок. Эти отверстия позволяют воде течь во внешнюю ванну, которая является твердой и удерживает воду. В машинах с верхней загрузкой, как правило, посередине находится мешалка. Мешалка поворачивается по часовой стрелке и против часовой стрелки — примерно три четверти оборота — погружая одежду в воду для ее стирки. Одежда продолжает двигаться от верхней части ванны вниз и обратно.Это движение, наряду с трением, вызываемым трением одежды, позволяет моющему средству и воде проникать в каждый уголок вашего груза и разрыхлять почву.

Машины с фронтальной загрузкой не имеют мешалки. Вместо этого барабан вращается по горизонтальной оси, как и ваша сушилка. Без мешалки одежду проталкивают через небольшое количество воды на дно барабана, чтобы очистить ее. Этот эффект завивки, наряду с трением, вызванным трением одежды, очищает одежду.Обычно в погрузчики с фронтальной загрузкой можно уместить больше одежды, поскольку в барабане нет мешалки, а белье легче стирать.

Мотор и насос:

Двигатель приводит в действие вращающийся бак и мешалку во время стирки, влажной сушки и отжима. Насос удаляет воду из бака и поднимает ее в слив или бак для стирки. Насос может быть прикреплен к приводному двигателю барабана напрямую или с помощью отдельного ремня насоса. На некоторых более новых машинах насос представляет собой отдельный блок с собственным приводным двигателем, который управляется таймером или платой управления в подходящее время для опорожнения машины.Большинство насосов имеют ограничение на то, насколько высоко или в каком объеме они могут выталкивать воду из машины.

В одном направлении двигатель работает через муфту и / или трансмиссию, вращая бак для стирки со скоростью от 400 до 800 об / мин у погрузчиков с верхней загрузкой и от 600 до 1500 об / мин у фронтальных погрузчиков. Это вращение выталкивает воду за счет центробежной силы из одежды во внешнюю ванну. Затем эта вода сливается в канализацию. Большинство погрузчиков имеют двухсторонний или реверсивный двигатель. В противоположном направлении двигатель работает через ту же муфту и трансмиссию, перемещая мешалку вперед и назад во время цикла стирки. Современные фронтальные погрузчики обычно имеют реверсивный двигатель с регулируемой скоростью, но без муфты или трансмиссии, так как нет мешалки для движения вперед и назад. Скорости отжима и стирки контролируются с помощью печатных плат, которые увеличивают или уменьшают частоту напряжения, подаваемого на приводной двигатель.

Клапан заполнения:

Самый распространенный заправочный клапан — иногда его называют впускным клапаном для воды — размером с кофейную чашку. Он контролирует поступление горячей и холодной воды в машину.

Клапан состоит из трех основных компонентов:

соленоид горячей воды
соленоид холодной воды
корпус смесительного клапана

К заливному клапану подсоединены три шланга:

шланг горячей воды из дома
Шланг холодной воды из дома
заправочный шланг, который направляет воду во внутреннюю ванну

Когда электричество поступает к одному или обоим соленоидам, вода через клапан попадает во внутренний бак стиральной машины. Когда прекращается электричество, прекращается и вода.

На многих новых машинах заправочный клапан может быть намного больше, чем чашка кофе. К нему также может быть прикреплено несколько соленоидов и шлангов, потому что клапан используется для отвода воды для подачи мыла, отбеливателя и смягчителей ткани.

Таймер и селекторные переключатели:

Переключатель таймера обычно находится за самой большой шкалой на главной панели управления. Это может быть как механическое устройство, похожее на простые часы, так и полностью электронное с цифровым отсчетом.

Таймер запускает стиральную машину по заранее заданному шаблону. Он обеспечивает электричеством все компоненты стиральной машины в нужное время и в течение нужного периода времени.

Селекторные переключатели или ручки различаются от машины к машине. У большинства стиральных машин есть один или несколько переключателей или ручек на панели управления в дополнение к переключателю таймера / запуска. Они позволяют вам регулировать определенные настройки, такие как температура воды, скорость отжима и цикл таймера.

Муфта двигателя и / или ремень:

Некоторые шайбы используют муфту для соединения двигателя напрямую с трансмиссией, поэтому ремень не нужен.Муфта представляет собой резиновый диск толщиной ½ дюйма и диаметром 1–½ дюйма, зажатый между двумя пластиковыми звездочками.

Многие шайбы используют ремни для соединения двигателя с трансмиссией или насосом. Ремень обычно представляет собой черный резиновый канат, который обычно представляет собой петлю длиной от 24 до 30 дюймов. Он очень похож на ремень, который можно найти на автомобильном двигателе. Ремень или соединительный элемент являются желаемым «слабым звеном» в стиральной машине. Если бак или мешалка застрянет или заклинивает, сначала выйдет из строя ремень или муфта, что помогает защитить трансмиссию и другие важные компоненты.Замена ремня или муфты — гораздо более простой и дешевый ремонт, чем замена трансмиссии или мотора.

Текст статьи и изображения дополняют RepairClinic.com.

Запчасти для стиральной машины …

(PDF) Прикладное измерение регулятора скорости двигателя для стиральной машины со случайной загрузкой, часть II

Int J Pow Elec & Dri Syst ISSN: 2088-8694 

Прикладное измерение регулятора скорости двигателя для стирки… (Khalid G .Mhammed)

449

В случае изменения ступенчатой реакции в двигателе постоянного тока предпочтительнее использовать управление LOR, а не PID, и

PID лучше, чем с прогнозированием, в то время как стоимость с прогнозированием является лучшим из всех методов управления PHD и LQR.

ССЫЛКИ

[1] BJ Chalmeres., «Справочник по электродвигателям», Лондон: Баттервортс, 1988.

[2] BK Bose., «Современная силовая электроника и приводы переменного тока», Теннесси, США: Prentice Hill PTR, 2000 г.

[3] Н. Мохан, Т. Унделанд, В. Роббинс, «Силовая электроника: преобразователи, приложения и дизайн»,

Нью-Йорк: Wiley, 1994.

[4] Али М. Хумада, Муштак Наджиб, Рамдан, бин Разали, К.Г. Мохаммед, Хамдан бин Даниял., «Улучшение параметров PID

для AGC в трех параллельных энергосистемах», Национальная конференция аспирантов

Research 2016, Universiti Malaysia Pahang, стр. 2016.

[5] Тираджа, «Электрические технологии», Книга, издание, новое издание, Chand and company limited, стр.1267-1294, 2010.

[6] ES Hamdi., «Конструирование малых электрических машин», John Wiley & Sons, Inc., 605 Third Avenue, New York,

NY 10158-0012, USA, 1996.

[7] AK Sawhne., «Курс проектирования электрических машин», Dhanpat raians ‘sons 1682, Nai Sarak, Delhi, 1984.

[8] Джимми Дж., «Электрические машины, анализ и проектирование с применением Matlab», Cathey , стр: 492-510.

[9] Халид Г. Мохаммад. «Новые конструктивные соотношения для короткозамкнутого ротора однофазного асинхронного двигателя», журнал Diyala Journal of

Engineering Sciences, vol.03, нет. 2, стр. 134-144, декабрь 2010 г.

[10] Д-р Сеттар С. Керем, Халид Г. Мохаммед, Майяда Сахиб Ибрагим. «Аналитическое исследование в принципах работы

машины постоянного тока», Jour of Adv Исследования в области динамических систем и управления, том 10, вып. 2, pp. 2323-2329, 2018.

[11] Халид Г. Мохаммед, А.К. Рамли, UAA Amirulddin., «Новый подход к проектированию небольшой трехфазной синхронной машины

», International Review on Modeling and Simulations , т. 6, с.1103-1111, 2013.

[12] Стивен Дж. Чепмен. «Основы электрического машиностроения», McGraw-Hill, 1991.

[13] Сеттар С. Керем, Халид Г. Мохаммед, Майяда Сахиб Ибрагим. » Аналитическое исследование в «Принципах работы машины постоянного тока

», «Jour of Adv Research in Dynamical & Control Systems», том 10, стр. 2323-2329, 2018.

[14] Джордж Макферсон., «Введение в электрические машины» и трансформаторы », John Wiley & Sons, 1981.

[15] Халид Г.Мохаммед, А.К. Рамли, У. А. Унгку Амирулддин. «Конструкция асинхронного двигателя с короткозамкнутым ротором и однофазным короткозамкнутым ротором

«, Международный обзор моделирования и моделирования, вып. 5, pp. 245-255, 2012.

[16] Б.Л. Тераджа и А.К. Тераджа. «Электрические технологии», Nirja Construction & Development, 1989.

[17] Халид Г. Мохаммед, А.К. Рамли, UAU Amirulddin. , «Новая конструкция роторного преобразователя

электрической машины постоянного тока в переменный ток для гибридных применений солнечной и ветровой энергии», Серия конференций IOP: Наука о Земле и окружающей среде,

vol.16, pp. 012-052, 2013.

[18] MS Sarma., «Электрические машины», West Publishing Company, 1994.

[19] Сеттар С. Керем, Рузлайни Гони, Ахмед Н Абдалла, Мохд Разали Дауд , Юссиф Аль Машхадани., «Робастный динамический инверсный контроллер

для модели космического корабля», Международный журнал научных исследований (IJSR),

vol. 3, pp. 113-117, 2014.

[20] Сеттар С. Керим, Ахмед Н. Абдалла, Мохд Разали бин Дауд. «Нелинейный динамический обратный регулятор на основе поля

, ориентированный на управление током SVPWM», Наука и технологии , т.25, стр. 37-44, 2017.

[21] Ашок РБ и Кумар Б.М., «Анализ производительности мощного бесщеточного двигателя постоянного тока», в Advances in

Power Systems and Energy Management, ed: Springer, pp. 719-728, 2018.

[22] Н. Чуанг, Т. Дж. Гейл, Р. А. Лангман, «Разработка стратегий измерения индуктивности на машине постоянного тока

с использованием источника постоянного тока с магнитным насыщением», Международный журнал теории цепей и Приложения,

т.44, pp. 1094-1111, 2016.

[23] Z. Hui, T. Shucheng, X. Xi, Z. Na, «Стратегия управления преобразователем накопителя энергии с характеристиками машины постоянного тока»,

High Voltage Engineering, т. 44, pp. 119-125, 2018.

[24] SR Hunt., «Calibrated Slip Direct Current (DC) machine», ed: Google Patents, 2017.

[25] JA Melkebeek., «Моделирование и динамическое поведение машин постоянного тока », в« Электрические машины и приводы »,

изд .: Springer, стр. 577-589, 2018.

[26] JA Melkebeek., «Электроприводы с коммутатором постоянного тока», в Electric Machines and Drives, ed: Springer,

pp. 345-354, 2018.

[27] JA Melkebeek., «Основы управляемого электрического приводы », в« Электрические машины и приводы », изд .: Springer,

, стр. 443-458, 2018.

[28] JA Melkebeek.« Малые электрические машины и их силовое электронное управление », в« Электрические машины и приводы »,

ed: Springer, pp. 459-471, 2018.

Контроллер двигателя стиральной машины с прямым приводом

Жаждет запаха новых шин

Tnw asr модернизирует

Последние характеристики и надежность всех стиральных машин Мешалка, прядильный барабан и насос имеют привод от двигателя.Некоторые из этих машин используют концепцию прямого привода, которая состоит из двигателя, подключенного непосредственно к трансмиссии и насосу. В некоторых других машинах используется ременная передача, через которую двигатель передает передачу как через шкив, так и через ремень.

Формула чистого дохода

Отказ округа Россыпей за счет отказа

На панели управления обычно отображается код ошибки, если приводной двигатель выходит из строя. Например, неисправный двигатель с прямым приводом в шайбе LG или Kenmore с фронтальной загрузкой обычно приводит к тому, что элемент управления отображает код ошибки LE.Следуйте инструкциям в этом руководстве по ремонту шайбы, чтобы заменить вышедший из строя двигатель с прямым приводом на запасную деталь, одобренную производителем. • Неисправность мотора. (Двигатель мойки или двигатель слива) • Выпрямите шланг (и). • Очистите фильтр. • Если вы не можете решить проблему, обратитесь в сервисный центр. На дисплее отображается код IE. • Вода не подается. • Водопроводный кран не открыт. • Датчик воды неисправен. • Проверьте водопроводный кран. • Если вы не можете решить проблему, обратитесь в сервисный центр. Неисправность двигателя DD Проблема: Проверьте двигатель DD (Direct Drive). Совет: рекомендуется обратиться в сервисный центр.По мере обучения мы добавляем дополнительную информацию, поэтому, если вы не можете найти то, что вам нужно, спросите на форумах по ремонту. Вы также можете заказать ремонт онлайн или позвонить нам по телефону 0208 226 3633, чтобы организовать визит инженера. Мы предлагаем ремонт стиральных машин Samsung по фиксированной цене в …

Решение систем уравнений путем исключения ответов в листе

Zwift на firestick_

Похоже, «Мотор для стиральной машины LG 8 кг с прямым приводом» уже продан. Посмотрите несколько похожих предметов ниже! Вам также может быть интересно.LG G6. LG X6. Среди широкого ассортимента товаров для продажи мотор с прямым приводом является одним из самых популярных. Инженеры-конструкторы или покупатели могут захотеть ознакомиться с различными заводами и производителями двигателей с прямым приводом, которые предлагают множество связанных вариантов, таких как бесщеточный двигатель, двигатель постоянного тока и двигатель вентилятора.

Nissan ud vs isuzu npr

Пример проекта Databricks

Наши новейшие стиральные машины с EcoSilence Drive ™ могут генерировать уровень шума до 47 децибел — это тише, чем шум моря, который составляет 55 децибел.В современном мире достаточно шумно, поэтому полезно знать, что технологии Bosch могут помочь сделать домашнюю обстановку небольшим оазисом спокойствия. Инверторные двигатели с прямым приводом только недавно вышли на рынок, и LG стала пионером в использовании двигателей с прямым приводом в стиральных машинах. Конструкция двигателя с прямым приводом представляет собой комбинацию таких частей, как двигатель машины, ремень, шкив и двигатель, которые будут прикреплены непосредственно к барабану для создания барабана. двигаться.

Продаются маленькие щенки английского голдендуделя

Cse 569 asu github

Эта тихая стиральная машина имеет красивую панель управления с диском и ЖК-экраном.Диск позволяет выбрать одну из следующих программ: Allergy +, Shirts, Dark Wash, Sportswear, Duvet, Delicates / Silk, Drum Clean, Rinse / Spin / Drain, Cottons, Cottons Eco, Easy-Care, Wool, SuperQuick, Смешанная загрузка или ночная стирка.

Повторное использование двигателя и контроллера стиральной машины с регулируемой скоростью

Я собрал мотор и контроллер мотора из сломанной стиральной машины Maytag MAH7500 Neptune с фронтальной загрузкой. Их относительно легко найти. Я видел в сети другие проекты, в которых двигатель повторно используется с внешним частотно-регулируемым приводом, но не видел объяснения повторного использования контроллера двигателя.Этот проект предназначен для иллюстрации того, как я понял, как использовать контроллер мотора и мотор.

Схема обслуживания поставляется вместе с машиной и также доступна в Интернете. Вам следует найти точные сведения о стиральной машине, которую вы найдете, но это серийно производимые единицы, и я ожидаю, что все Maytag Neptune или аналогичные модели будут использовать почти идентичные системы.

Вы можете легко проверить двигатель и контроллер, потянув за шестиконтактный разъем JP4 к контроллеру мотора. Это включает режим диагностики, и если двигатель и контроллер исправны, система будет медленно вращаться. (50 об / мин?) Если он вращается, спасите двигатель, контроллер двигателя и разъемы жгута проводов, прикрепленные к контроллеру двигателя. Я рекомендую брать ремень и шкив, прикрепленный к ванне. Я думаю, что бросил свой шкив, о чем сожалею, так как это высокоскоростной двигатель, и вы, вероятно, захотите использовать механическое снижение.

Двигатель представляет собой высокочастотный асинхронный двигатель, и контроллер двигателя преобразует сеть переменного тока в постоянный ток в трехфазный двигатель. Линейное напряжение идет на MN4.

На сервисной схеме показаны только три других сигнала, поступающих на контроллер мотора.MTR CTRL TACH, TORQUE PWM и WTR CONTROL SIGNAL COMMON. Глядя на плату контроллера мотора, я увидел несколько оптоизоляторов CNY17 возле JP4, что наводит меня на мысль, что сигналы оптоизолированы.

ТАХОМЕТР УПРАВЛЕНИЯ MTR

На схеме показан сигнал тахометра, поступающий от двигателя в контроллер двигателя. Этот сигнал, по-видимому, доступен и опто-связан с красным проводом контакта 5 разъема JP4, обозначенным MTR CTRL TACH. Я использовал подтягивающий резистор до 5 В и наблюдал этот сигнал на осциллографе.Я покрутил мотор вручную на два быстрых оборота и увидел восемь импульсов. Таким образом, это сигнал тахометра с 4 импульсами на оборот. Я ожидаю, что этот сигнал может попасть прямо в микроконтроллер с внутренним подтягиванием. Когда двигатель работает, я действительно вижу некоторый шум на этой линии. Если это не исчезнет, когда я уберу проводку, я отфильтрую этот сигнал.

МОМЕНТ ШИМ

Это единственный вход управляющего сигнала. Моя первая попытка заключалась в том, чтобы управлять им с помощью прямоугольной волны 0-5 В и варьировать частоту.Ничего не происходило, пока я не превысил 70 Гц, и в этот момент мотор начал быстро вращаться. Как 375 Гц или 22500 об / мин быстро. В этот момент я понял, что управляющий сигнал пропорционален скважности, а не частоте. Без нагрузки на двигатель он будет вращаться с максимальной частотой с рабочим циклом 50%. Мой функциональный генератор будет работать только на 20% в режиме прямоугольной волны. Используя импульсный режим, я обнаружил, что двигатель запускается, когда частота> 70 Гц, а вы увеличиваете нагрузку> 4%. Без нагрузки на двигатель требуется всего около 3%, чтобы двигатель вращался со скоростью несколько сотен оборотов в минуту.При 4% двигатель разгонится до полной скорости.

СИГНАЛ УПРАВЛЕНИЯ ВОДЫ ОБЩИЙ

Похоже, это сигнал заземления для сигналов MTR CTRL TACH и TORQUE PWM. Эти сигналы могут быть опто-связанными внутри контроллера мотора. Этот сигнал НЕ ОБЫЧНЫЙ.

Во многих приложениях для малых электродвигателей используются четырехполюсные двигатели (1750 об / мин). Вал двигателя имеет шкив 7/8 дюйма, и я думаю, что (потерянный) шкив для шайбы обеспечил снижение скорости 11: 1, которое снизило скорость двигателя с 375 Гц или 22500 об / мин до примерно 2000 об / мин.Так что, если он используется для замены стандартного двигателя, вам, вероятно, следует сохранить механический редуктор.

Теперь, когда я понимаю сигнал TORQUE PWM и обратную связь MTR CTRL TACH, я буду использовать микроконтроллер с PID для управления системой переменной скорости.

Как подключить двигатель от стиральной машины Bosch

Требуется ли подробная схема?

Разбираемся с проводами

Приступаем к подключению

Как выполнить подключение двигателя от стиральной машины

Как подключить электродвигатель от стиральной машины

Использование двигателей

Коллекторный электродвигатель

Асинхронный электродвигатель

принцип работы, коннектор двигателя, асинхронность

Работа коллекторного двигателя

Коннектор (разъем) двигателя стиральной машины

Двигатель стиральной машины асинхронный

Замена и подключение двигателя от стиральной машины, схема подключения

Что можно сделать с движком стиралки

Несколько полезных советов

Схема подключения

Регулирование оборотов

Виды движков

Частые поломки: с чем можно столкнуться

Правильное подключение движка

Как подключить двигатель от стиральной машины автомат / Использование рабочего электродвигателя с обмоткой: фото

Как определить, какого типа асинхронный двигатель

О том, как подключить двигатель от машинки автомат

Зачем нужно подключение двигателя?

Двигатель от стиральной машины — схема подключения электродвигателя

Разновидности приборов

Коллекторный

Асинхронный

Инверторный

Рекомендации специалистов

Как разобраться с подключением агрегата?

Регулятор оборотов

Какие могут быть неисправности?

Как подключить двигатель от стиральной машины — инструкция, схемы

Типы движков

Коллекторный двигатель

Асинхронный двигатель

Как использовать мотор стиральной машины — Zjnanyangmotor

цветов проводов двигателя стиральной машины

УДАЛЕНИЕ НАВОДНЕНИЙ: ЭЛЕКТРОДВИГАТЕЛИ И ПРИБОРЫ

Как работает стиральная машина

Как очищает:

Мотор и насос:

Клапан заполнения:

Таймер и селекторные переключатели:

Муфта двигателя и / или ремень:

(PDF) Прикладное измерение регулятора скорости двигателя для стиральной машины со случайной загрузкой, часть II

Контроллер двигателя стиральной машины с прямым приводом

Tnw asr модернизирует

Отказ округа Россыпей за счет отказа

Zwift на firestick_

Пример проекта Databricks

Cse 569 asu github

Повторное использование двигателя и контроллера стиральной машины с регулируемой скоростью

ТАХОМЕТР УПРАВЛЕНИЯ MTR

МОМЕНТ ШИМ

СИГНАЛ УПРАВЛЕНИЯ ВОДЫ ОБЩИЙ

Добавить комментарий Отменить ответ
