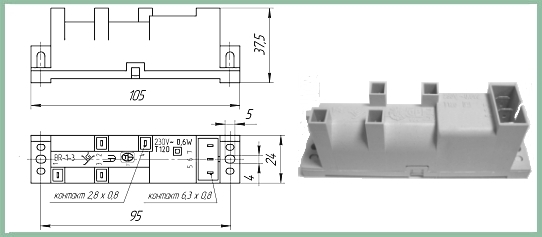

Элетророзжиг для газовой плиты Э-1-3—почему горит резистор
Все о ремонте стиральных машин. Вы здесь: Главная Форум. Форум Последнее на форуме Правила Поиск по форуму. Добро пожаловать, Гость. Логин: Пароль: Запомнить меня. Забыли пароль? Забыли логин? MasterIKS — самостоятельный ремонт стиральных машин.

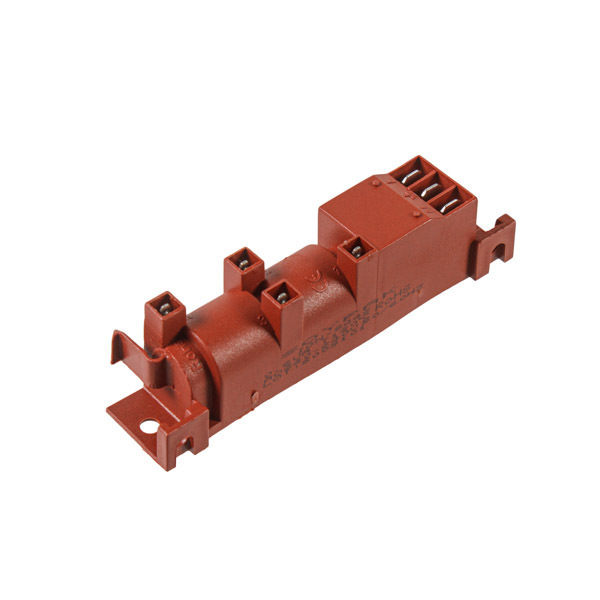

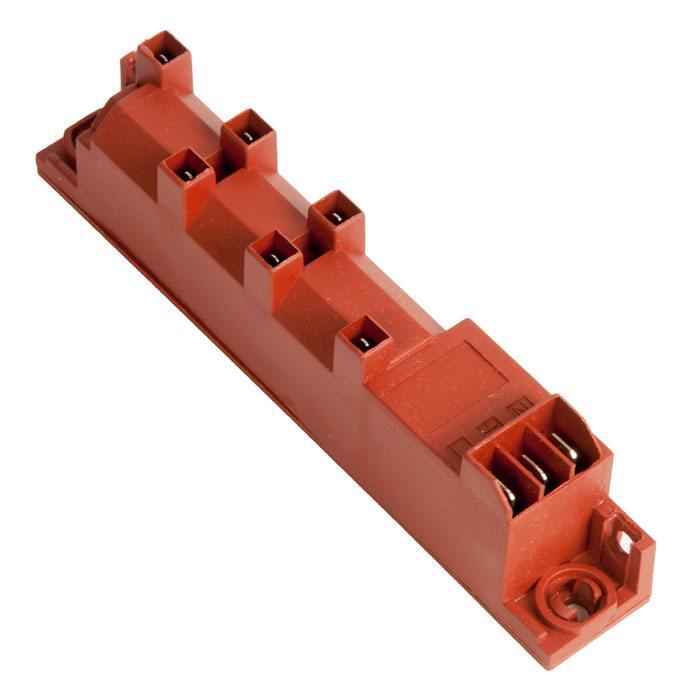

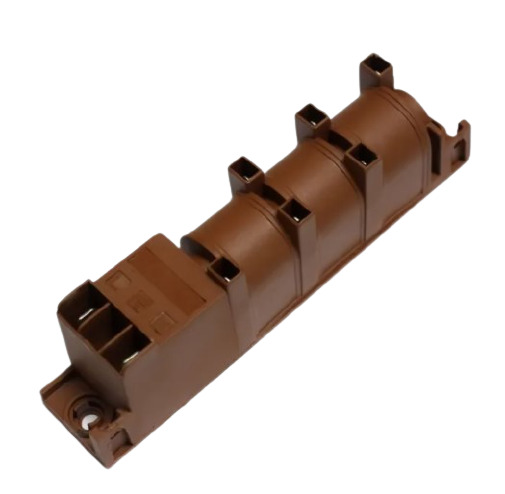

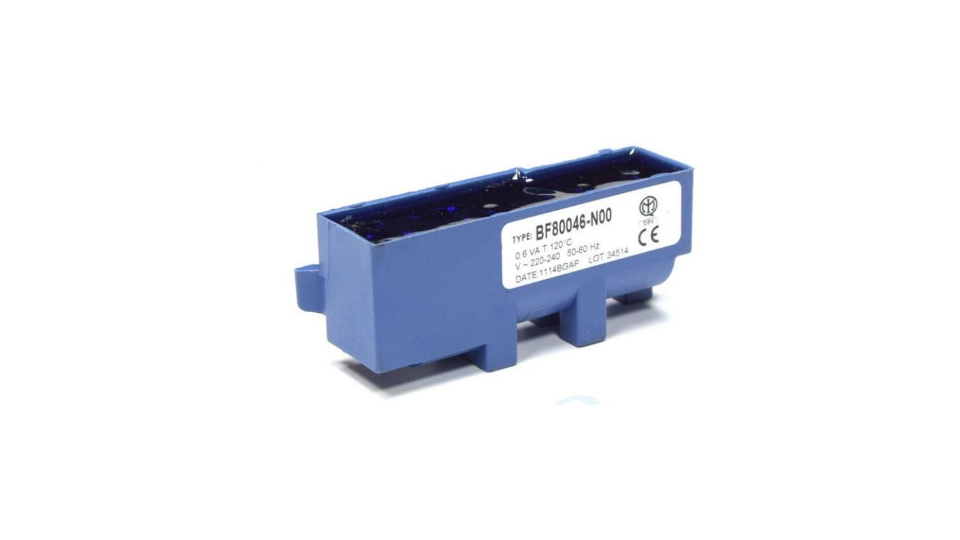

В большинстве современных газовых устройств используется электронное устройство поджигающее газ, вот несколько таких от плит. Изменено: 6 года, 10 мес. Ответить Цитировать. Спасибо сказали: Aitemaot. Re: электроподжиг своими руками 6 года, 10 мес. Для изготовления зажигалки лучше использовать высокую частоту, её легче преобразовать в высокое напряжение. Переменное выпрямить, стабилизировать и запитать от него мультивибратор который будет питать повышающий трансформатор, а после него умножитель.
Если включать умножитель напряжения просто в розетку нужны высоковольтные детали большой емкости, которые наврядли вместятся в корпус зажигалки. А при повышенной частоте можно использовать гораздо меньшие детали.
Нашел в интеренете схему мощного умножителя ve3kf.
Изменено: 5 года, 11 мес. Быстрый переход Главный раздел — — Добро пожаловать — — Правила форума. Предложения по работе сайта Общий раздел — — Ремонт стиральных машин — — Ремонт другой бытовой техники — — Куплю-продам Разное — — Юмор и отдых — — Флейм. Страница: 1. В большинстве современных газовых устройств используется электронное устройство поджигающее газ, вот несколько таких от плит Заинтересовался этими устройствами с целью сделать на их основе или по такой схеме самодельную зажигалку, изза отсутствия в продаже нормальных электрозажигалок для плит.

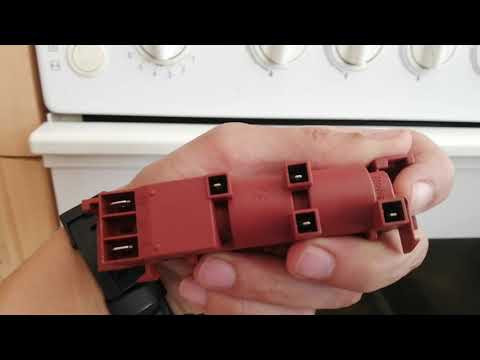

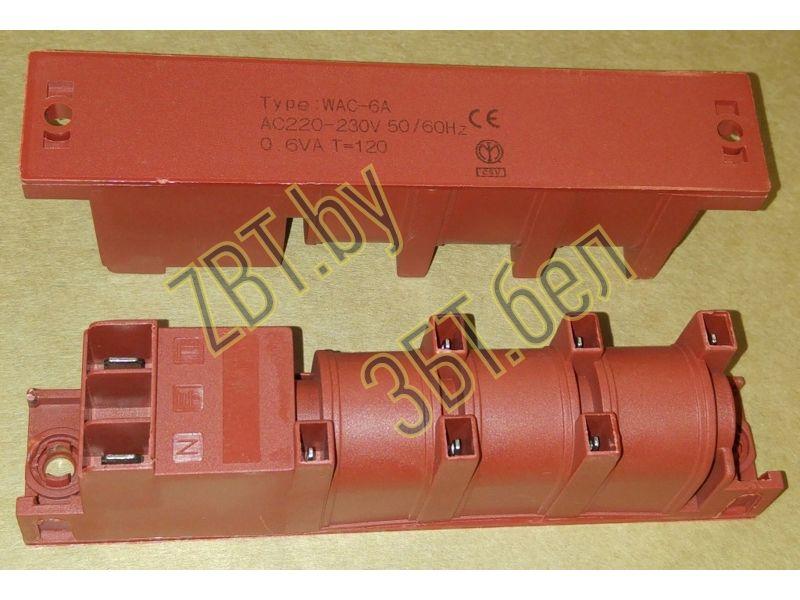

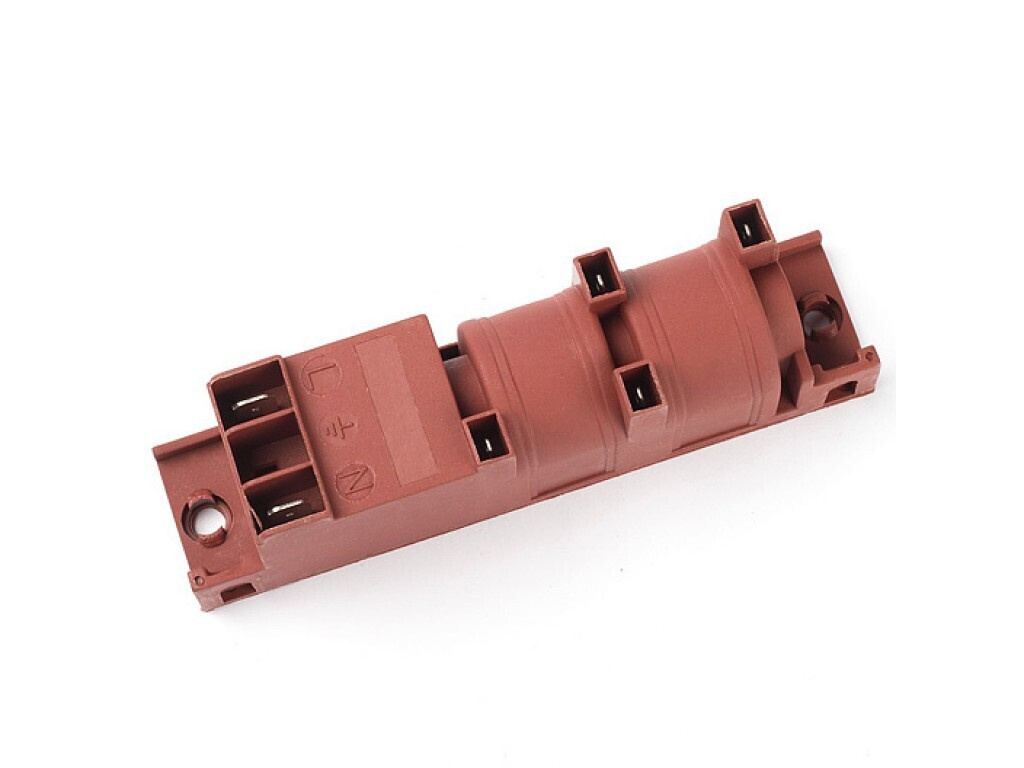

Оказалось что это не такое уж сложное устройство, как кажется на первый взгляд. Достаточно подать в на клеммы подписанные буквами «L» и «N» и на выводах катушек появятся высоковольтные импульсы, примерно 10кв с каждой катушки. Чтоб не повредить устройство необходимо поставить перемычки между выводами катушек так чтоб общий просвет между выводами каждой катушки был не более 10мм.
Как на картинке. Вот из такого устройства можно сделать отдельную зажигалку, работающую от сети.
Встраивать в плиту его не стоит, так как доработка и модернизация газовых приборов это не благодарное и очень опасное дело.

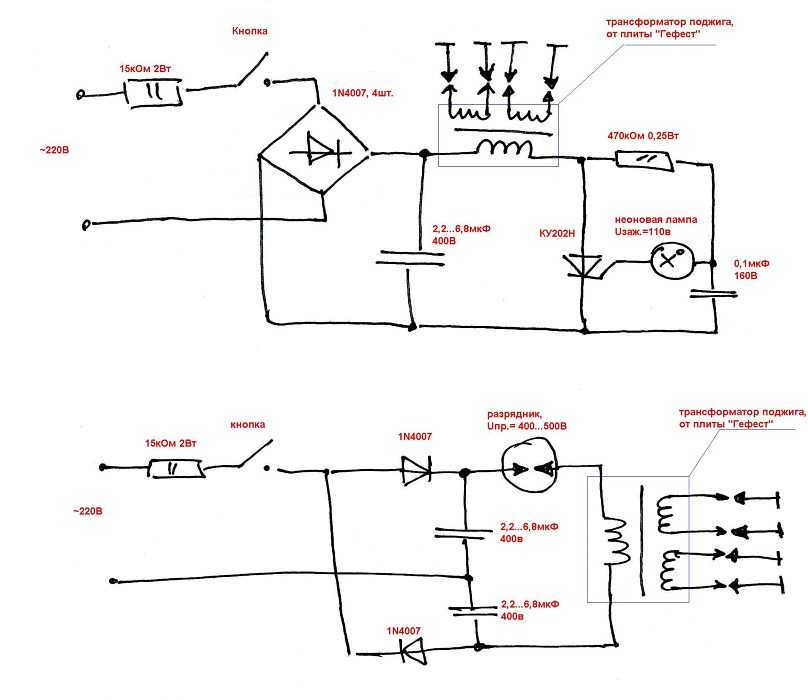

Вот ориентировочная схема электроподжига. Выдала она искорки с частотой примерно 50гц, которые не смогли пробить 1мм воздуха. Нужно наматывать трансформатор на стержневом сердечнике и на специальном каркасике или купить уже готовое устройство. А так при уменьшении витков первички ослабевала сила искры, а потом при двух витках сгорел симистор. При использовании микросхемы на первичку поступают импульсы в, если намотать две вторичные обмотки, одну для обратной связи другую повышающую, выход которой можно подключить к умножителю, выходом которого искрить.
Кажется должна быть схема зажигалки понадёжнее и попрощще. Кто знает подскажите. Ответить Цитировать Спасибо сказали: Aitemaot. Повысив частоту и использовав конденсаторы меньшей емкости это всё легко спрятать в ручку зажигалки для плиты.
Ремонт газовых плит своими руками на дому: инструкции, видео.
Раньше газовые плиты производились без электроподжига. По сути, это не обязательная функция, но ее появление намного облегчает процесс использования бытового прибора: нет необходимости покупать специальную зажигалку или спички. Однако со временем функция нередко выходит из строя. Разберемся, как быть, если на газовой плите не работает устройство электроподжига и можно ли устранить поломку самостоятельно. Электроподжиг у газовых плит может сломаться неожиданно: переключатель крутится, газ выходить, а вот искра отсутствует. Поломка дополнительной функции может произойти абсолютно по разным причинам.
Замкнута схема пьезорозжига или электроподжига плиты. Москва. Блок электророзжига газовой плиты на 4- ₽ Комментариев: 3. Яндекс.
Бытовой ремонт №1
Все о ремонте стиральных машин. Вы здесь: Главная Форум. Форум Последнее на форуме Правила Поиск по форуму. Добро пожаловать, Гость. Логин: Пароль: Запомнить меня. Забыли пароль? Забыли логин? MasterIKS — самостоятельный ремонт стиральных машин.
Ответить в теме.
кдм э схема электрическая принципиальная
Бытовая техника — неотъемлемая часть современной жизни. Кухонная плита — один из незаменимых видов бытовой техники, без которой сложно представить свой быт. Различают несколько видов плит: газовые, электрические и даже комбинированные, из которых газовые — самые сложные в подключении и обслуживании, требуют повышенной безопасности и внимательности при эксплуатации. Если вам необходимо подключить газовую плиту, то лучше обратиться к профессиональным службам, поскольку для этого необходимы серьезные навыки и квалификация.
Раньше газовые плиты производились без электроподжига. По сути, это не обязательная функция, но ее появление намного облегчает процесс использования бытового прибора: нет необходимости покупать специальную зажигалку или спички.
Проверенные схемы
Схема условий газообмена в лёгких Подпишитесь! Следите за новостями и будьте в курсе последних событий на нашем сайте. Принципиальная схема является наиболее полной электрической схемой изделия, на которой изображают все электрические.
Схема электрическая принципиальная Если наименование состоит из нескольких слов, то на первом месте должно быть имя. Пусковое устройство 12в электрическая схема схема электрическая принципиальная эквалайзер орбита э стерео. Дробилка dmc электрическая для винограда c Дробилка электрическая купить, низкая Но электрическая дробилка поможет не.
Чиним неработающий электроподжиг на газовой плите
Адрес: г. Москва E-mail: master gazser. Телефоны для связи:. Оператор: 8 81 Не дозвонились? Современные газовые плиты и варочные панели, снабжены автоматической системой включения конфорок.
Рис Схема электророзжига сбросных газов на трубе факельной . где (с- 3)В — энтальпия 1 м3 влажного воздуха при температуре 3, °С, кДж/м3(возд.). .. Рос. Федерация: C25C3/22 / Сторожев Ю. И.; Богданова Э. В.;.
Ремонт газовых плит своими руками на дому: инструкции, видео.
Карта сайта. Скачать прайс-лист. Погода Брест Информация сайта pogoda.
Дневники Файлы Справка Социальные группы Все разделы прочитаны.
Газовая плита Брест. Ремонт электророзжига. Нужно восстановить работу электророзжига в старенькой газовой плите Брест года. Осмотр показал что в через кнопку подаётся на некий прямоугольный блок от которого отходят провода на электроды возле горелок.
Времена, когда конфорки поджигали спичками или зажигалками, постепенно уходят в прошлое. Современные газовые плиты снабжаются автоматическим или механическим электроподжигом.
Самыми распространенными поломками данной детали являются поломки кулачков, изгиб распредвала, износ его опорных шеек, а также возрастание зазоров подшипников. Обо всех этих неисправностях обычно свидетельствует стук из клапанного механизма, а также снижение давления масла. Зазор подшипников можно вернуть к норме путем восстановления или перешлифовывания опорных шеек вала под ближний ремонтный размер. При этом следует увеличить глубину масляных канавок для предотвращения масляного голодания деталей мотора. После завершения шейки необходимо отполировать при помощи пасты ГОИ.
By bavbav , December 30, in Бытовая техника. Газовая плита на 4 конфорки. Узел розжига представляет разрядник на КУ и повышающий трансформатор.
Схема электроподжига / электророзжига плиты Статьи
Современные газовые плиты и варочные панели, снабжены автоматической системой включения конфорок. Одна из них называется электроподжиг. Данная система генерирует искру вместе выхода газа, зажигая горелку. Под ручками плиты располагаются маленькие микровключатели, от нажатия которых активируется система. Износ проводов, перегорание предохранителей, вода и многое другое может влияют на электроподжиг. Большинство плит работают по одной схеме, отремонтировать электроподжиг своими руками для опытного мастера не составит труда . Всё что нужно иметь инструмент, и знать по какой схеме работает электроподжиг плиты.
Что такое электроподжиг? Электроподжиг — автоматизированный механизм для генерации искры, устанавливается на газовом оборудовании различного назначения.
Схема ударного пьезорозжига плиты.
Данная схема устанавливалась и эксплуатировалась на отечественных настольных плитах советских времен. На сегодняшний день практически не реализуется, можно встретить только в газовых проточных водонагревателях. Схема работы этого устройства базируется на кратковременном пьезоэффекте сгенерированного от нажатия на кнопку.
Рис. 1. Схема устройства пьезорозжига.
1— пьезоэлементы; 2 -высоковольтный провод; 3 — изолятор; 4 — трубка; 5 — головка пьезоэлемента; 6 -боек; 7 — пружина; 8 — корпус; 9 -шток взвода бойка.
Механизм, изображенный на рис.1 используется во всех газовых аппаратах бытового значения: котел, плита, колонка.
Схема современного электророзжига плиты.
Сегодня, данное устройство применяется на всех типах газовых плит повышенной комфортности, где есть автоматический розжиг горелок. Данный способ (электроискровое зажигание) осуществляется по различным электрическим схемам. На рисунке ниже приведена распространенная электрическая схема блока электроподжига плиты питающегося от 220В. В этом случае зажигание осуществляется нажатием кнопки электророзжига до открытия крана горелки.
Рис. 2. Схема электроподжига газовой плиты Гефест.
Напряжение питания от сети переменного тока 220 В через предохранители F1 поступает на первичную обмотку трансформатора Т типа ТС-40-4. Со вторичной обмотки трансформатора напряжение питания (127 В) через выключатель S1 поступает к лампе электроосвещения духовки HL и через выключатель S2 на схему электророзжига. При включении выключателя S2 в первый (положительный) полупериод конденсатор С5 заряжается от вторичной обмотки трансформатора Т по цепи: переключатель R2 резистор R3 диод VD, первичные обмотки индукционных катушек L1 и L2 а также от конденсатора СЗ по той же цепи.
Во второй (отрицательный) полупериод диод VD заперт. Конденсатор С5 начинает разряжаться по цепи: резисторы R2 и R3 конденсатор С4 первичные обмотки индукционных катушек L1и L2. Когда конденсатор С4 зарядится до напряжения, достаточного для зажигания тиратрона VL, последний откроется и на тиристор VT поступит управляющий импульс тока.
Тиристор VT откроется и конденсатор С4 быстро разрядится через тиристор VT и первичные обмотки индукционных катушек L1 и L2. В высоковольтных обмотках катушек индуцируются импульсы высокого напряжения и происходит разряд (искрообразование) во всех четырех разрядниках F2—F5 одновременно. Искра используется на той горелке, кран которой в этот момент открыт для доступа газа.
