Коды ошибок и их расшифровка (стиральные машины) станица Ессентукская

Вернуться назад

Выберете и нажмите на нужную вам марку стиральной машины, чтобы посмотреть значение кодов ошибок

ariston

Indesit

Electrolux и Zanussi (EWM 1000)

Electrolux и Zanussi (EWM 2000)

lg

samsung

Hansa (pa)

Hansa (pc)

Gorenje

Candy

Bosch

ASKO

BEKO

Whirlpool

Atlant

Ardo

Значение кодов холодильника «Аристон» Ariston



Во всех машинах этой компании с морально устаревшим блоком управления EVO-1 (Ariston ALS…, AVLS…, AB…)  код неисправности определялся количеством миганий индикатора включения. Например, три мигания -> пауза ->три мигания и т.д. означает ошибка F-03. При этом программа стирки прерывается, переключатель программ вращается не останавливаясь и сливается вода, если исправен насос.



Код неисправности определяем по таблице:

Определение ошибок у моделей с блоками управления Low-End EVO-2 (WIU…, WIUN…, и т. п.) аналогично, но несколько отличается:

С 2008 года стиральные машины Ariston начали комплектоваться модулями управления Arcadia (на наклейке на дверце «/y» в конце торгового названия модели, а в производственном коде на конце «75»).



Определение кода ошибки СМА с блоком управления Arcadia на примере панелей управления Ariston ARSL:

Код неисправности СМА c блоком управления Arcadia показывается комбинацией светящихся индикаторов вертикального ряда, определяем его по таблице:

Расшифровка кода (номера) ошибки:



F 01  Замыкание в управляющей цепи электродвигателя привода барабана.



F 02   Неисправен двигатель привода барабана либо таходатчик (обрыв, замыкание в обмотке).



F 03  Температурный датчик (NTC) неисправен или “залипшее” реле ТЭНа.



F 04  Прессостат (датчик уровня воды) находится в положении “бак преполнен” и “бак пуст” одновременно.



F 05  Нет слива воды, датчик уровня в положении “пустой бак”, засорился сливной фильтр, насос, патрубки, неисправность сливного насоса (помпы) или блока управления.



F 06 Ошибка кнопок управления.



F 07 Нагреватель включен при пустом баке. Залипание в положении “включено” реле нагревателя (ТЭНа) при положении датчика уровня “пустой бак”.

Коды ошибок стиральных машин «Indesit»



В моделях с блоком управления EVO-2 , не оборудованных дисплеем (AVL, WIL и т.д. ), расшифровать код сложнее. Машины этой линейки сильно отличаются панелями управления и конструктивом. Код ошибки определяется комбинацией светящихся индикаторов, индикатор блокировки люка при этом быстро мигает:

Код неисправности определяем по таблице:

Определение ошибок у моделей с блоками управления Low-End EVO-2 (WIU…, WIUN…, и т.п.) аналогично, но несколько отличается:

С 2008 года стиральные машины Indesit начали комплектоваться модулями управления Arcadia (на наклейке на дверце «/y» в конце торгового названия модели, а в производственном коде на конце «75» ).



Определение кода ошибки СМА с блоком управления Arcadia на примере панелей управления Indesit IWDC:

Код неисправности СМА c блоком управления Arcadia показывается комбинацией светящихся индикаторов вертикального ряда, определяем его по таблице:

Расшифровка кода (номера) ошибки:



F 01  Замыкание в управляющей цепи электродвигателя привода барабана.



F 02   Неисправен двигатель привода барабана либо таходатчик (обрыв, замыкание в обмотке).



F 03  Температурный датчик (NTC) неисправен или “залипшее” реле ТЭНа .



F 04  Прессостат (датчик уровня воды) находится в положении “бак преполнен” и “бак пуст” одновременно



F 05  Нет слива воды, датчик уровня в положении “пустой бак”, засорился сливной фильтр, насос, патрубки, неисправность сливного насоса (помпы) или блока управления.



F 06 Ошибка кнопок управления.



F 07 Нагреватель включен при пустом баке. Залипание в положении “включено” реле нагревателя (ТЭНа) при положении датчика уровня “пустой бак”.



F07, F08 — тэн не в воде, не работает (сгорел или обрыв).



F04, F08 — прессостат (реле уровня воды).



F09 — неисправна карта памяти электронной платы.



F10 — превышено время набора воды.



F11 — проблема со сливным насосом.



F12 — нет сигнала между платой управления и селектором выбора программ.



F13, F14, F15 — неисправен тэн сушки (стиралки, где есть функция сушки).



F16 — поломка связана с блокировкой барабана (машинки с вертикальной загрузкой).



F17 — проблема замка блокировки люка.



F18 — процессор платы.

Коды ошибок стиральных машин «Electrolux» и «Zanussi» (система управления EWM 1000)

Коды ошибок стиральных машин «Electrolux» и «Zanussi» (система управления EWM 2000)

Коды ошибок стиральных машин «LG»

1.Тестовый режим моделей WD-6021, WD-8021, WD-1021, WD-6022, WD-8022 и WD-1022:

2.Диагностика моделей WD-1021, WD-1041, WD-8030, WD-1223 WD-1220 WD-1020 и WD-1050:

PE — Датчика уровня воды, плохой набор воды



FE — Переполнение бака водой



dE — Дверца люка не закрыта



IE — Вода не поступает в бак



OE — Не сливает воду



UE — Дисбаланс барабана на отжиме



tE — Недопустимая температура воды



LE — Блокировка



CE — Перегрузка приводного мотора



АЕ — Автовыключение



Е1 — Утечка воды в поддон СМ



HE — Неисправен Тэн



SE — Датчик приводного мотора

Коды ошибок стиральных машин «Electrolux» и «Zanussi» (система управления EWM 2000)

Ошибка залива воды ERROR (E1)

Ошибка слива ERROR (E2)

Ошибка перелива. ERROR (E3)

Ошибка дисбаланса ERROR (E4)

Ошибка нагревательного элемента ERROR (E5)

Ошибка открытия двери. ERROR (E7)

Ошибка прессостата ERROR (E8)

Некорректная температура воды ERROR (E8)

Ошибка утечки воды ERROR (E9)

Короткое замыкание симистора двигателя

Ошибка термостата

E1 Ошибка при наборе(залив) воды



E2 Превышение временного интервала слива воды



E3 Система предупреждает о том, что при наборе достигнут уровень «переполнение»



E4 Дисбаланс белья в барабане



E5, E6 Неполадки, связанные с нагревом воды



E7 Неисправен датчик уровня воды (прессостат)



E8 Не соблюдается температурный режим (температура воды не соответствует установленной норме)



E9 Утечка воды или 4 раза подряд был произведен самопроизвольный слив (до безопасного для нагревателя уровня)



EA Ошибка тахогенератора двигателя



EB, BE Замыкание теристора электродвигателя



EС Ошибка датчика температуры



IE Ошибка датчика уровня воды



3E Ошибка тахогенератора двигателя



3E1 Ошибка тахогенератора двигателя



3E2 Ошибка тахогенератора двигателя



3E3 Ошибка тахогенератора двигателя



3E4 Ошибка тахогенератора двигателя



4E Ошибка подачи воды



4E1 Ошибка подачи воды



4E2 Ошибка подачи воды



5E Ошибка слива воды



8E Ошибка двигателя



9E1, 9E2 Ошибка питания



Uc Ошибка питания



AE Нет сиганала между модулями



bE1 Ошибка реле включения



bE2 Ошибка реле включения



bE3 Ошибка реле включения



CE Ошибка охлаждения



dE, DOOR Дефект блокировки (не закрыт люк)



bE1 Ошибка блокировки люка



bE2 Ошибка блокировки люка



FE Ошибка вентиляции



HE Ошибка тэна



HE1, h2, HE2 Ошибка нагревателя тэна сушки



h4 Ошибка нагревателя пара



LE, LE1 Ошибка датчика утечки воды, самослив



OE, OP Перелив воды



tE Ошибка датчика NTC



tE2 Ошибка датчика NTC



tE3 Ошибка датчика NTC



EE Ошибка перегрева тэна сушки



UE Ошибка дисбаланса



SUD, SUDS Ошибка избыточной пены

Коды ошибок стиральных машин «Hansa» (серия PA)

Коды ошибок стиральных машин «Hansa» (серия PC)

Коды ошибок стиральных машин «Gorenje»

Коды ошибок стиральных машин «Candy»

E01 Блокировочное устройство люка не исправно.

E02 Налив воды не может быть осуществлён по причине не функционирования клапана, либо его засора.



E03 Слив воды не может быть осуществлён, превышение времени слива.



E04 Слишком высокий уровень воды, система слива не работает



E05 Неисправен датчик температуры

E07 Неисправен тахогенератор



E09 Сигнализация о проблемах с приводным мотором

Коды ошибок стиральных машин «Bosch»

F16 открыт люк барабана, УБЛ



F17 время забора воды превысило более 10 мин, подача воды, клапана, аквастоп, прессостат



F18 время слива более 10 мин, сливная система



F19 нагрев воды, проверка помпы, входного напряжения, реле и тэна, платы управления



F20 непреднамеренный нагрев воды.Осмотр тэна, датчика NTC



F23 сработал аквастоп, утечка воды



F25 аквасенсор, прессостат



F26,F27 «барахлит» датчик давления



F28,F29 датчик потока, ЭМ клапана, прессостата, давление воды



F31 уровень воды превышен, осмотр датчика уровня, клапанов, насоса



F34 УБЛ



F36 замок люка, проверка цепи УБЛ и модуля управления



F37,F38 датчик NTC, тэн



F42 высокие обороты двигателя



F43 нет вращения двигателя, проверка мотора, тахогенератора



F44 нет реверса, двигатель, модуль



F59 3-D датчик, осмотр силового модуля. датчика 3-D



F60 датчик потока



F61 ложный сигнал УБЛ

Коды ошибок стиральных машин «ASKO»

Коды ошибок стиральных машин «BEKO»

h2 — NTC



h3 — Обрыв ТЭНа



h4 — ТЭН постоянно включен



h5 — Осмотр симистора клапана залива



H5 — Сливной насос



H6 — Симистор электродвигателя



H7 — Прессостат

Коды ошибок стиральных машин «Whirlpool»

F00 — Симиcтoр насоса



F01 — Отсутствует подача воды



F02 — Цепи системы Aквacтoп



F03 — Система слива воды



F04 — Отсутствует нагревание температуры воды за отведенный промежуток времени



F05 — Обрыв или закорочен NTC (температурный датчик)



F06 — Отсутствует сигнал с тахогенератора



F07 — Короткое замыкание симистора мотора



F08 — Наличие обрыва в цепи нагревателя



F09 — Перелив воды



F10 — Наличие дефекта термосенсора на модуле мотора



F11 — Цепи управления (коммуникации)



F12 — ТЭН пробит на массу или залипание реле нагрева



F13 — Более 10 секунд отсутствует сигнал о блокировке двери (для Domino)



F13 — Некорректный сигнал от раздачи



F14 — Запоминающее устройство платы



F15 — Отсутствует сигнал позиционирования барабана



F16 — Плата управления, – наличие сбоя управляющей команды



F18 — Наличие повышенного пенообразования



F19 — Наличие сбоя в питающем напряжении



F20 — Плата управления, – наличие сбоя управляющей команды



F21 — Отсутствует связь между платой управления и панелью



F23 — Сигнал «пустой» и «полный» происходит одновременно более 10 секунд



F24 — Сбой прессостата. Переполнение водой



F25 — В течение 60 секунд не пропадает сигнал защитного уровня, при этом насос включен



F26 — Симистор насоса



F27 — Реле реверса



F28 — Реле переключения обмоток статора

Коды ошибок стиральных машин «Atlant»

Коды ошибок стиральных машин «Ardo»

E00 | E01 – Слив. Прочистить сливной фильтр и сливные патрубки.



E02 – Вода некорректно поступает или сливается. Возможно, сливной шланг расположен не правильно.



E03 – Вода не сливается из бака, так же время слива превысило 3 минуты.



F2 – Датчик температуры.



F4 – Выдается на дисплее, если отсутствует слив воды. Возможная причина – сливной насос.



F5 – Вода сливается, и моментально заливается. Проблема как правило в фильтре подачи воды.



F6 | F9 | F12 – Электронный модуль.



F8 – Вода в баке превысила доступный уровень. Подозрение на клапан аквастопа.



F13 | F14 – Критические.

Как считать ошибки с панели управления стиральных машин индезит

Подробности
Автор: evgenij
Категория: Коды ошибок стиральной машины
Просмотров: 121270

Коды ошибок стиральных машин Индезит и Аристон

В настоящее время, современные стиральные машины Аристон и Индезит, оснащены электронным модулем управления, который имеет функцию самодиагностики. На данный момент в СМА этих брендов, применяется электронные модули управления «Аркадия» и EVO-II, которые выводят код ошибки на панель управления, в виде мигание индикаторов — это для стиральных машин без дисплея. Если на стиралке, присутствует дисплей, то есть цифровое табло, то ошибки высвечиваются, в виде цифр и букв

Распознать код ошибки на стиральной машине Inesit и Ariston без дисплея и индикации

Теперь поговорим о тех СМ, у которых нет дисплея и лампочек индикации, то есть стоит одна крутушка выбора программ, как в этом случае считать код ошибки. Многие приходят в панику, когда видят, что селектор, то есть программатор, вращается по кругу. Тут главное, знать как определить ошибку. Я вас уверяю, всё намного проще, чем вы даже себе могли это представить

Моя стиральная машина Индезит без дисплея, кроме того нет ни одного индикатора, есть только светодиод, который показывает блокировку дверцы лука. Селектор выбора программ постоянно вращается и при этом индикатор замка постоянно моргает. Подскажите как считать ошибку с этой стиральной машины

Если нет индикаторов, это не говорит о том, что СМА, не может показать код. Обратите внимание на мигание индикатора блокировки люка, обычно он мигает эпизодично, то есть между его морганием есть короткий промежуток в 5-6 секунд. В общем надо посчитать число миганий диода, между этими промежутками. К примеру светодиод моргнул 8 раз, а через паузу цикл миганий повторяется, то это будет соответствовать ошибке f08. Кстати в таких стиральных машинах, легче всего считывать ошибки, я имею в виду, чем со стиралки с индикацией и без дисплея

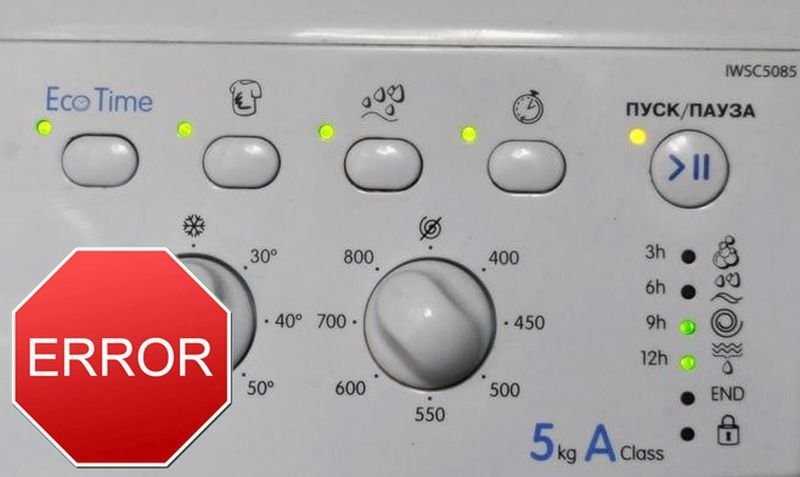

Заморгали лампочки на панели управления стиральной машины Аристон или Индезит

Ну а теперь перейдём к тому, что больше всего не понятно. Не стоит сразу впадать в панику, ведь причина поломки может быть простой. Тут главное разобраться, какую таблицу вам стоит посмотреть. Дело в том, что существует две панели управления в СМА Indesit и Ariston (в дальнейшем я их буду называть линейка), разница между ними, заключается в количестве и расположение светодиодов и кнопок. Не надо обращать внимание на название функций под кнопками, нам важно их нумерация. Если кнопки расположены горизонтально, то счёт будет идти слева направо, на фото это видно, если кнопки расположены вертикально, то считать будем сверху вниз. В первую очередь рассмотрим линейку (AVD и AVL) под руководством модуля управления «Аркадия» и EVO-2. Ниже вы увидите 2 фото, на которых указана нумерация кнопок, а ещё ниже, расположена таблица. Благодаря этим фотографиям, вы сможете определить, к какой линейке принадлежит ваша стиральная машина. В последствии посмотрев таблицу, считать код, будет не так уж сложно

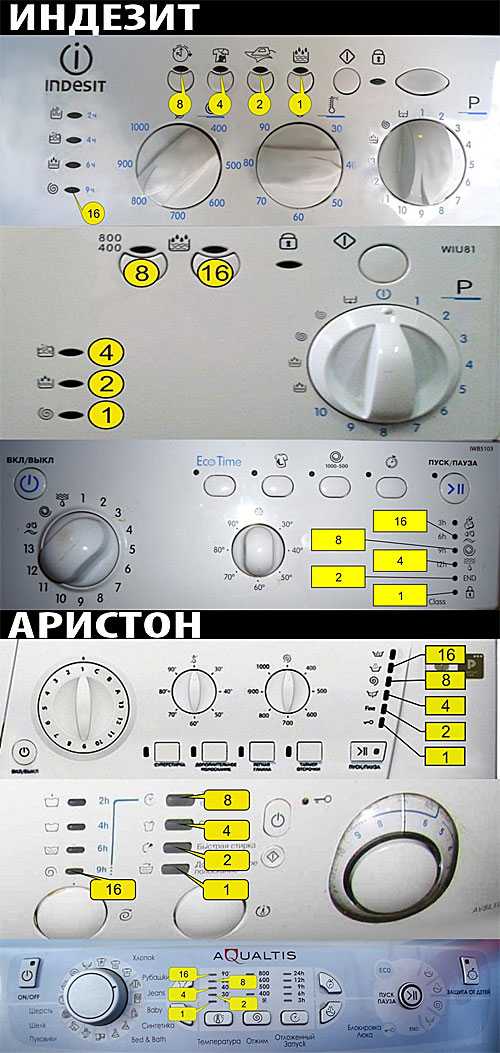

Фото 1. Панель управления (AVD и AVL), модуль «Аркадия» и EVO-2



Фото 2.  Панель управления (AVD и AVL), блок управления «Аркадия» и EVO-2

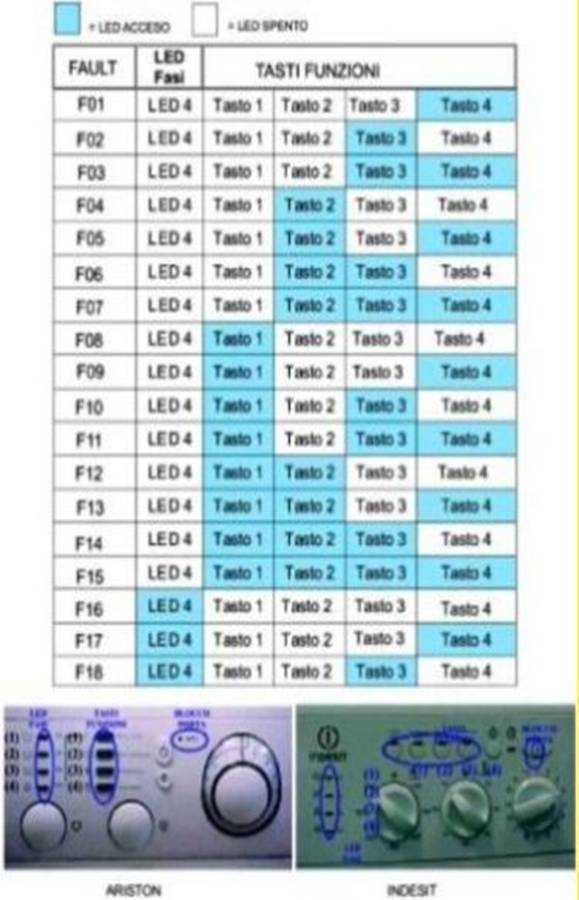

Таблица кодов ошибок для стиральных машин Индезит и Аристон

На фото один и два, вы должны увидеть нумерацию кнопок, на данной линейке, ошибка считывается по 4 индикаторам под кнопками (КН1) и одному светодиоду (LED4), который показывает режим отжима. В таблице ниже, я полностью расшифровал все коды, то есть привёл их в понятный вид

Неисправности и расшифровка кодов для линейки (AVD и AVL)
(+) светится
(-) не светится

Код ошибки

Возможные причины

 LED4

КН1

КН2

 КН3

 КН4

F01

Короткое замыкание симистора приводным мотором. Несмотря на то, что тут говорится о симисторе, желательно проверить сам двигатель. Обязательно его проверяем на пробой обмоток на корпус, мерить надо в мегаомах. Так же надо проверить проводку, если манипуляции с двигателем ни к чему не привели, то смотрим модуль управления, а именно главный симистор и цепь управления этой деталью

—

—

—

—

+

F02

Не формирует сигнал таходатчик. Причин этого может быть много, но в первую очередь надо проверить, сам тахогенератор. В общем мозги видят, что двигатель не крутится, в результате вылазит эта ошибка. Бывало такое, что просто не крутится барабан, из-за попавшего под него постороннего предмета. Обязательно проверьте проводку. В общем проверяем всё что связано с вращением вала двигателя

—

—

—

+

—

F03

Появляется в следствии неправильной работы датчика температуры воды (NTC). Сопротивление датчика температуры (терморезистор), должно быть около 20 кОм, при комнатной температуре. Бывает такое, что обрывается проводка, поэтому прозванивать его лучше с модуля управления. Честно говоря, ошибка очень редкая, но иногда случается

—

—

—

+

+

F04

Контакты прессостата залипли и одновременно дают сигнал — пустой бак и много воды. В механических датчиках случается довольно редко, а вот в новых электронных, эта ошибка уже не раз вылазила. Если механический проверить очень просто, надо в него дунуть, то электронной можно вычислить только заменой

—

—

+

—

—

F05

Нет сигнала, что полностью слилась вода. Эта проблема может возникнуть вследствии неисправного прессостата, но это бывает очень редко. Обычно такая ошибка возникает из-за того, что либо неисправна помпа, либо забит патрубок, который идёт от бака к корпусу помпы. Также надо продуть сливной шланг. Подробнее об этой ошибке вы можете прочитать в этой статье

—

—

+

—

+

F06

Не распознан код программы.  Указывает на то, что на панели управления залипли кнопки. В первую очередь надо проверить, реагируют кнопки или нет на их нажатие, вы должны услышать щелчки микрика. Если этого не происходит, снимайте морду и промывайте гнезда, в которых они ходят

—

—

+

+

—

F07

Тэн не греет воду. Всё просто, модуль управления не видит нагрева воды, происходить это может из-за того, что в бак залилось мало воды, в результате датчик температуры, не изменяет свое сопротивление, поэтому датчик тоже надо проверить. Очень часто, эта ошибка возникает в СМ, у которых присутствует бак из нержавейки и нагревательный элемент стоит сбоку

—

—

+

+

+

F08

Залипли контакты на реле тэна или сам нагревательный элемент вышел из строя. Также надо проверить проводку. В дополнение к этому обязательно проверяем тэн на пробой и утечку тока на корпус. Подробно об этом я написал в этой статье

—

+

—

—

—

F09

Сбой в работе энергонезависимой памяти. Проще говоря накрылась прошивка, но бывает и другие причины. В общем надо лечить модуль и как вы понимаете, без определенных знаний, навыков и опыта сюда лучше не лезть

—

+

—

—

+

F10

Стиральная машина, за отведенный промежуток времени, не успела набрать воду, то есть прессостат не дал сигнал на модуль управления, что бак полный.

В первую очередь надо посмотреть, действительно ли нет воды в баке, если это так, то желательно прочитать эту статью. Если в баке есть вода, то надо смотреть прессостат и трубку давление. Для начала просто продуйте трубку

—

+

—

+

—

F11

Возникает вследствие выхода из строя помпы (сливной насос). Причин несколько: обязательно проверить проводку, проверьте обмотки помпы на обрыв, если это не помогло надо смотреть блок управления

—

+

—

+

+

F12

Нет связи между главным блоком управления и панелью индикации. Короче говоря «кина больше не будет», можно конечно проверить проводку, то есть клеммы и прозвонить провод, который идет от мозгов до индикации, но из опыта скажу, что помогает это очень редко. Короче вызывайте мастера

—

+

+

—

—

F13

Вышел из строя датчик температуры сушки

—

+

+

—

+

F14

Не включается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I)

—

+

+

+

—

F15

Не выключается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I)

—

+

+

+

+

F16

Заблокирован барабан (только в СМ с вертикальной загрузкой)

—

—

—

—

—

F17

Неплотно закрыта дверца люка или сломался замок. Я так понимаю что подмены замка у вас нет, поэтому возьмите простую отвертку и с имитируйте закрывание двери, то есть отвертка у вас будет служить крюком, который подает запорный механизм назад. Если ошибка не ушла и вода не стала набираться, то снимите замок и прозвоните его, вполне возможно сгорел термоэлемент, в этом случае надо менять замок

+

—

—

—

+

F18

Ошибка связи между микросхемами контроллера и DSP (процессор управления асинхронным приводным мотором) на основном электронном модуле

+

—

—

+

—





Считать код ошибки с панели управления СМ — Low-End

Расшифровка неисправностей на СМ под управлением  — Low-End, ничем не отличается от предыдущей таблицы, то есть коды аналогичны. Главное знать как считать ошибку, на фото 3 вы можете увидеть кнопки и индикаторы, по которым мы и будем вычислять код

Фото 3. Передняя панель управления СМ — Low-End



Код
ошибки

 LED 1 LED 2 LED 3 КН 1 КН 2

F01

  мигает  ― ― ― ―

F02

 ―  мигает ― ― ―

F03

  мигает  мигает ― ― ―

F04

 ― ―  мигает ― ―

F05

  мигает  ― мигает  ― ―

F06

 ―  мигает  мигает  ― ―

F07

  мигает  мигает мигает ― ―

F08

 ― ― ―  мигает

F09

  мигает ― ―  мигает ―

F10

 ―  мигает ―  мигает ―

F11

  мигает  мигает ―  мигает ―

F12

 ― ― ―  мигает  ―

F17

  мигает ― ― ―  мигает

F18

 ―  мигает  ― ―  мигает



Примечание. Вся информация, предоставляемая, на сайте не является руководством к действию, а служит исключительно в познавательных целях

Добавить комментарий

Коды ошибок стиральных машин Indesit (Индезит)

Прежде чем перечислять коды ошибок, стоит подробнее рассказать о различных способах отображения ошибок, используемых в разных моделях СМ Indesit: в зависимости от линейки они могут сильно различаться.

Самые ранние модели

Первые модели с блоком управления EVO-I, в которых появилась индикация ошибки (линейки моделей W, WS, WDS и т.д.), имели очень скромные средства отображения и управления: только ручка селектора да пара индикаторов. Ошибка при этом выводилась следующим образом: селектор непрерывно вращался и с интервалом в 5 секунд загорался индикатор питания (примерно на пару секунд): он мог мигать с разной частотой или гореть постоянным светом. Так вот, номер ошибки — это количество таких 2-секундных миганий.

Отображение ошибки индикаторами

В более поздних моделях на электронной базе EVO-II панель управления стала гораздо богаче, там появилось множество индикаторов (светодиодов), хотя по-прежнему отсутствовал дисплей: вот с помощью определенных мигающих индикаторов и отображался код ошибки. Принцип использовался следующий: пяти индикаторам присваивалось условное число в степени двойки — 1, 2, 4, 8, 16 — и код (точнее, номер) ошибки определялся как сумма чисел горящих или мигающих индикаторов; например, когда горят светодиоды 1, 2 и 4, получает ошибка 11 (1+2+8). При этом надо учесть, что у разных моделей приборная панель выглядит несколько по-разному, соответственно, и расположения индикаторов для отображения ошибки будет разным. Далее приводятся наиболее часто встречающиеся варианты.

Модели AVL, WIL и т.д.



С блоком управления Low-End (модели WIU, WIUN и т.д.)



На платформе Arcadia (модели IWDC и т.д.)



Для вашего удобства приводим таблицу соответствия индикаторов и кодов ошибок: в ней не указываются конкретные названия индикаторов (они зависят от модели СМ), а приводятся числовые эквиваленты светодиодов — названия можно посмотреть на рисунках выше.



Код ошибкиЗначение индикатора
124816
F01 МигаетНе горитНе горитНе горитНе горит
F02Не горит МигаетНе горитНе горитНе горит
F03 Мигает МигаетНе горитНе горитНе горит
F04Не горитНе горит МигаетНе горитНе горит
F05 МигаетНе горит МигаетНе горитНе горит
F06Не горит Мигает МигаетНе горитНе горит
F07 Мигает Мигает МигаетНе горитНе горит
F08Не горитНе горитНе горит МигаетНе горит
F09 МигаетНе горитНе горит МигаетНе горит
F10Не горит МигаетНе горит МигаетНе горит
F11 Мигает МигаетНе горит МигаетНе горит
F12Не горитНе горит Мигает МигаетНе горит
F13 МигаетНе горит Мигает МигаетНе горит
F14Не горит Мигает Мигает МигаетНе горит
F15 Мигает Мигает Мигает МигаетНе горит
F16Не горитНе горитНе горитНе горит Мигает
F17 МигаетНе горитНе горитНе горит Мигает
F18Не горит МигаетНе горитНе горит Мигает

Модели с дисплеем

Современные стиральные машины Indesit комплектуются дисплеем, где код ошибки выводится в буквенно-цифровом виде.



Коды ошибок в целом похожи для разных типов блоков управления, и, соответственно, для различных способов индикации ошибки: там, где будут отличия, мы их опишем.

КодОписаниеСпособ устранения
F01 Короткое замыкание в цепи управления основных приводным электродвигателем СМ, обычно в симисторе

Возможные причины:

  • Влага попала на контакты: либо на разъем на управляющем контроллере двигателя, либо на контакте мотора: осмотрите контакты, протрите их насухо, заодно убедитесь, что остальная цепь в порядке
  • Замыкание может быть и в обметке двигателя: в этом случае придется либо всю её перематывать (та еще работа), либо менять весь двигатель
  • В результате короткого замыкания сгорел сам управляющий контроллер: чтобы это установить, потребуется диагностика электроники СМ с заменой неисправного симистора

Смотрите также «Не крутится барабан стиральной машины: причины, Индезит»
F02 От тахометра основного приводного мотора не поступает сигнал на управляющий контроллер двигателя

В отсутствие сигнала от тахометра электроника блокирует двигатель, и барабан не вращается. Возможные причины:

  • Нарушена цепь питания или управления двигателем: прозвонить цепь, заменить поврежденные участки, проверить контакты и разъемы
  • Проблемы с двигателем: сгорел сам мотор или его обмотка, заклинило подшипник и т.д.: необходима диагностика двигателя с заменой неисправных деталей или всего мотора
  • Неисправен тахометр: замена датчика
  • Сбой в управляющем контроллере двигателя: для диагностики и ремонта электроники СМ надо вызывать специалиста

Смотрите также «Стиральная машина Индезит не отжимает»
F03 Возникли проблемы с нагревом воды либо из-за неисправного термодатчика NTC, либо из-за поломки реле ТЭНа

Последствия весьма неприятны: температура воды в баке будет отличаться от указанной вами, и качественная стирка станет невозможной. Возможные причины:

  • Для начала надо убедиться в том, что проводка между датчиком или ТЭНом и управляющим контроллером в порядке, что все контакты и разъемы на месте
  • Отсутствие сигнала от датчика может означать его неисправность: убедиться в этом можно, замерив сопротивление на датчике: оно должно быть примерно 20 кОм при комнатной температуре; неисправный датчик меняют
  • «Залипло» реле ТЭНа: неисправное реле подлежит замене
  • Проблемы могут быть и на другом конце цепи управления — в контроллере: здесь требуется профессиональная диагностика и замена управляющего контроллера

Смотрите также «Стиральная машина Indesit не греет воду»
F04 Сломался датчик уровня воды (прессостат)

От неисправного датчика поступают противоречивые данные: что бак пуст и что он переполнен — в итоге электроника СМ одновременно включает и набор воды и её слив. Возможные причины появления этого кода:

  • Проверьте проводку между датчиком и управляющим контроллером: убедитесь, что все провода в порядке, контакты и разъемы надежно закреплены
  • Сломаться мог не только сам датчик, проблемы могли возникнуть и в его гидросистеме: её надо почистить и и убедиться в исправности
  • Неисправен сам прессостат: его надо заменить
  • Проблемы могут быть и в управляющем контроллере: здесь необходима диагностика и замена контроллера

Смотрите также «Стиральная машина Индезит не набирает воду»
F05 После окончания программы слива воды от прессостата не поступает сигнал «Пустой бак» или не работает сливной насос

Возможные причины:

  • Для начала убедитесь, что весь тракт слива отработанной воды свободен от засоров и нет протечек: проверьте целостность сливного шланга, прочистите фильтры и т. д.
  • Затем проверьте цепь между датчиком уровня и управляющим контроллером: в неё может быть обрыв или ослабли контакты; аналогично проверяется цепи управления и питания сливной помпы
  • Чтобы убедиться в исправности сливного насоса и его двигателя, необходима тщательная диагностика — на этот раз без специалиста не обойтись
  • Если неисправен датчик уровня воды (прессостат), если придется менять
  • И, наконец, добрались до управляющего контроллера: если он сгорел, придется менять

Как видите, причин появления этого кода ошибки немало, поэтому лучше вызвать квалифицированного мастера. Смотрите также «Стиральная машина: не работает насос»
F06 Не удается определить код программы от кнопок на передней панели управления

Возможные причины:

  • Нарушения в цепи между панелью управления с кнопками с управляющим контроллером, а также между контроллером и основной системной платой: проверить цепь, контакты и разъемы
  • Неисправны кнопки: залипли, вывалились из посадочных гнезд, сломались — чистка кнопок, если не помогло — замена кнопок или все панели управления
  • Вышел из строя управляющий контроллер: требуется диагностика с возможной заменой платы контроллера
  • Проблемы у главного модуля управления: диагностику и ремонт может провести только опытный специалист

Смотрите также «У стиральной машины не работают кнопки»
СМ с блоком управления Arcadia: нет сигнала о закрытии двери люка

В результате электроника блокирует начало стирки. Возможные причины:

  • Обрыв связи между симистором управления УБЛ (устройство блокировки люка) и управляющим контроллером: прозвонить цепь, проверить контакты
  • Что-то сломалось в УБЛ, например, замок: в принципе, замок можно починить самостоятельно, но УБЛ — сложный блок, включающий электронику, поэтому лучше обратиться в сервис
  • Неисправен датчик закрытия двери: замена
  • Проблемы в управляющем контроллере УБЛ: диагностика и замена

Смотрите также «Стиральная машина: не работает замок»
F07 Сработала защита ТЭНа от перегорания при пустом баке: предупреждение о том, что ТЭН не полностью погружен в воду

По истечение времени, отводимого электроникой на набор воды, от датчика уровня (прессостата) не поступило сообщение «Бак полон». Возможные причины:

  • Разрыв цепи на между прессостатом и управляющим контроллером: проверить и починить проводку, подтянуть контакты
  • Неисправен прессостат: диагностика и замена сломавшегося датчика
  • Мог перегореть и ТЭН: его надо проверить и заменить сгоревший
  • Не исключены и проблемы с контроллером: вызывайте мастера для диагностики и замена платы
F08 Постоянно включено реле ТЭНа, расположенное на управляющем контроллере (так называемое «залипание реле»). Или возникла проблема, описанная в «F04»
  • Перегорел ТЭН: его придется заменить
  • Сгорело реле ТЭНа: если диагностика это подтвердит, придется менять весь управляющий контроллер вместе с реле

Смотрите также описание ошибки с кодом «F04».
F09 Выявлена ошибка (сбой) энергонезависимой памяти ЕСППЗУ

Если память впаяна в основную электронную плату управления, придется менять всю плату. Если память на плате стоит в виде отдельных плашек, надо провести их диагностику и заменить неисправные микросхемы. В любом случае без помощи квалифицированного специалиста вам не обойтись.

Смотрите также: «Не включается стиральная машина Индезит»
F10 От датчика уровня воды в баке (прессостата) не поступают сообщения Смотрите описание ошибки «F04»
F11 От сливного насоса не поступает обратная информация о его текущем состоянии

Возможные причины проблемы:

  • Обрыв проводки на участке «помпа — контроллер»: провести ремонт проводки и проверить контакты
  • Сломался насос: после диагностики, подтверждающей неисправность, весь сливной насос придется заменить
  • Что-то сгорело в управляющем контроллере: вызывайте мастера для диагностики и замены платы контроллера

Смотрите также «Долго стирает стиральная машина Indesit»
F12 Нарушена связь между панелью индикации и управления и основным электронным модулем
  • Сначала надо убедиться, что с цепью от модуля к панели всё в порядке: проверить проводку и контакты с разъемами
  • Неисправна панель управления: её надо менять
  • Самое неприятное и дорогое — проблемы с модулем управления: придется вызвать специалиста для его тщательной проверки и замена неисправного блока
F13 Нет сигнала от термодатчика сушки

Только для СМ с сушкой («Маргарита 2000» с сушкой, контроллер EVO-I). Как это обычно бывает с датчиками, проверяют все три элемента цепи: датчик, управляющий контроллер и цепь между ними (провода и контакты): неисправный датчик или контроллер меняют.

Смотрите также «Стиральная машина не сушит белье: причины»
F14 Режим сушки не запускается Если термодатчик сушки в порядке (смотрите выше описание ошибки «F13»), аналогичные проблемы могут быть с ТЭНом: соответственно, проверяют сам ТЭН, его управляющий контроллер и цепь между ними — лучше позвонить в сервис
F15 Режим сушки никак не завершится, ТЭН постоянно включен Если устранение причин, указанных в описании ошибок «F13» и «F14», не помогает, надо обратить внимание не датчик уровня воды при сушке: проверить сам датчик, контроллер и цепь между ними. Кроме того, могли «залипнуть» реле на контроллере управления сушкой — его придется заменить
F16 В стиральной машине с вертикальной загрузкой обнаружена неисправность системы парковки, из-за чего барабан заблокирован

Сначала убеждаемся, что барабан действительно заблокирован: если «да», то проверяем цепь питания электромагнита, который и осуществляет блокировку

Смотрите также «Не отжимает стиральная машина Индезит: причины», «Почему трясется стиральная машина при отжиме» и «Гудит стиральная машина при отжиме».

F17 Дверь люка прикрыта не плотно или не закрыта вообще

Возможные причины:

  • Для начала самое очевидное: плотнее закрываем дверь
  • Потом убеждаемся, что никакие предметы не мешают закрытию двери: если ошибка осталось, значит. что сломалось
  • Неисправен замок УБЛ (устройства блокировки люка): его можно починить самому, только действовать надо аккуратно, там немало хрупких деталей
  • Сломалось что-то еще в УБЛ: в данном случае стоит позвать специалиста
  • Нарушена цепь от УБЛ к управляющему контроллеру: прозвонить и починить
  • Сгорел контроллер, управляющий работой УБЛ:

Смотрите также «Дверца люка стиральной машины не закрывается»
F18 Пропала связь между микропроцессором и остальной электроникой

Весь блок управления подлежит замене

Смотрите также «Стиральная машина Indesit: мигают все индикаторы»

Коды ошибок стиральных машин Indesit (Индезит).

| Ремонт стиральных машин в СПб Коды ошибок стиральных машин Indesit (Индезит)

Если у Вас сломалась стиральная машина Indesit (Индезит), и табло выдает код ошибки, сообщите ее мастеру. Так мы быстрее сможем определить в чем неисправность и взять с собой необходимые запчасти для ремонта.

Коды ошибок стиральных машин Indesit (Индезит)

Примечание:
Коды ошибок F01 — F11 серии «Маргарита 2000» (Ariston и Indesit),
F01 — F12 — Indesit серии «Evolution»,
F01 — F15 — Ariston и Indesit с сушкой,
F01 — F05, F07 — F12, F17 — Ariston с системой управления EVO-II.

 F01 — Короткое замыкание в цепи управления мотором.
  • Возможное попадание воды на контакты соединителя плата управления, с которой идет жгут на приводной мотор.
  • Ремонтируют электронный модуль (управляющий симистор приводного мотора)
  • Приводной мотор.
F02 — Синнал с тахогенератора о вращении приводного мотора не поступает на плату управления.
  • Заблокирован ли ротор двинателя, вследствие заклинивания подшипников барабана или по другим причинам.
  • Обмотка тахогенератора (должна составлять 115…170 Ом — для стиральных машин, оборудованных контроллерами EVO-I).
  • В случае использования в стиральной машине асинхронного приводного мотора, смотрят проводку между модулем и двигателем.
  • Двигатель
  • Электронная плата.
F03 — Неисправен датчик температуры, либо «залипло» реле ТЭНа.
  • Проводка между модулем и датчиком температуры.
  • Электрическое сопротивление датчика температуры (должно быть около 20 кОм при 20градусах С)
  • Датчик температуры
  • Ремонт платы
F04 — Проблема в датчик уровня воды.Прессостат одновременно формирует сигналы «ПЕРЕЛИВ» и «ПУСТОЙ БАК» (хотя должен формироваться только «ПУСТОЙ БАК»). В этом случае в бак стиральной машины заливается вода до уровня «ПЕРЕЛИВ». В итоге получается, что одновременно включены залив (открыт заливной клапан) и слив воды (включен сливной насос). Смотрят проводку между платой управления и прессостатом, а также сам датчик уровня. Если перечисленные действия не выявили неисправного элемента, последовательно заменяют;
  • Прессостат
  • Ремонтируют плату.
F05 — Не работает сливной насос или датчик уровня не формирует сигнал «ПУСТОЙ БАК» после выполнения режима слива воды.Проводка между платой и сливным насосом. В момент предполагаемого включения сливного насоса проверяют наличие сетевого напряжения на его контактах. Если этого не происходит, обращают внимание на сам насос (подав в него 220 В), его соединители, а также модуль. Проверяют прессостат, а также его соединение с платой. Проверяют фильтр и сливной шланг на наличие засоров.
  • Плата
  • Помпа
  • Засор
F06 — Ошибка кнопок. Код отображается в стиральных машинах семейства «Ariston Dialogic» (серия AD).
  • Смотрят жгуты между контроллером и панелью управления.
  • Исправность кнопок панели управления.
  • Ремонт электронного модуля
F07 — ТЭН нагрева воды не погружен в воду .
  • Смотрят надежность соединения между контактами разъема J3 контроллера и прессостата;
  • Датчик уровня;
  • ТЭН, его сопротивление (между конт.5 и 6 разъема J3): например, для ТЭНа мощностью 1800Вт оно должно быть около 25Ом;
  • Последовательно заменяют ТЭН, прессостат и модуль.



F08 — Реле ТЭНа нагрева воды «залипло» (при пустом баке) или датчик уровня формирует одновременно сигналы «ПЕРЕЛИВ» и «ПУСТОЙ БАК» («залип «) в положении «ПУСТОЙ БАК»).
  • Прессостат
  • ТЭН
  • Проводка ТЭНа
  • Датчик уровня.
  • Электронный модуль.
F09 — Сбой энергозависимой памяти ЕСППЗУ.
  • Замена модуля
  • Заменяют/перезаписывают микросхему -энергонезависимой памяти.
F10 — Отсутствуют сигналы от датчика уровня (бак не пустой, но и не полный).
  • Надежные соединения между контактами соединителя J3 электронного контроллера и датчиком уровня;
  • Датчик уровня: замкнутые конт.2-4 в соединителе J3 соответствуют состоянию «ПУСТОЙ БАК», конт.2-3 — «ПОЛНЫЙ БАК», конт. 2-1 — «ПЕРЕЛИВ»;
  • Прессостат
  • Электроника



F11 — Нет обратной связи о работоспособности сливного насоса (насос отсоединен или обрыв его обмотки).
  • Надежность соединения от конт. 8 и 9 разъема J9 (или от конт. 1 и 2 разъема J15, если стиральная машина имеет функцию Easy Door) модуля и до сливного насоса;
  • Помпа
  • Последовательно заменяют сливной насос и ремонтируют электронный модуль.



F12 — Нет связи между модулем индикации и электронным контроллером.
  • Проверяют целостность соединений между соединителем J11 электронного контроллера и модулем индикации;
  • — Последовательно заменяют электронный контроллер и модуль индикации.



F13 — Неисправна цепь контроля температуры сушки
  • Проверяют соединение между соединителем CAN модулем и датчиком температуры сушки.
  • Датчик температуры сушки
  • Модуль (замена).
F14 — Не включается сушка
  • ТЭН сушки или соединительные провода между ним и модулем.
  • Плата (замена).
F15 — Не работает сушка
  • Проверяют наличие контакта в соединителе CN1 на соединительной плате.
  • Проверяют и при необходимости заменяют датчик уровня и соединительную плату.
 F16 — «-« «-«
F17 — Дверца люка не закрывается или открыта (для стиральных машин с функцией Easy Door, модулем EVO-I).
  • Напряжение (220 В) между конт. 3 и 4 соединителя J4 электронной платы (только не в режиме STANDBY), а также между конт. 3 и 5 замка блокировки дверцы.
  • Проверяют срабатывание микровыключателя замка дверцы (при закрытой дверце) на конт. 1 и 2 соединителя J4 электронного контроллера.
  • Проверяют надежность защелкивания блокировки.
  • Блокировка дверцы.
  • Плата управления.
F17 — Блокировка люка (для стиральных машин с функцией Easy Door, модулем EVO-II).
  • Смотрят напряжения (220 В) между конт. 2 и 3 соединителя J4 модуля (только не в режиме STANDBY), а также между конт. 1 и 3 блокировки люка.
  • Блокировка дверцы.
  • Плата управления.

Ремонт стиральных машин Indesit (Индезит) в Санкт-Петербурге(СПб)

Коды ошибок стиральных машин Индезит и Аристон

Коды ошибок стиральных машин Индезит и Аристон

В настоящее время, современные стиральные машины Аристон и Индезит, оснащены электронным модулем управления, который имеет функцию самодиагностики. На данный момент в СМА этих брендов, применяется электронные модули управления «Аркадия» и EVO-II, которые выводят код ошибки на панель управления, в виде мигание индикаторов — это для стиральных машин без дисплея. Если на стиралке, присутствует дисплей, то есть цифровое табло, то ошибки высвечиваются, в виде цифр и букв


Теперь поговорим о тех СМ, у которых нет дисплея и лампочек индикации, то есть стоит одна крутушка выбора программ, как в этом случае считать код ошибки. Многие приходят в панику, когда видят, что селектор, то есть программатор, вращается по кругу. Тут главное, знать как определить ошибку. Я вас уверяю, всё намного проще, чем вы даже себе могли это представитьРаспознать код ошибки на стиральной машине Inesit и Ariston без дисплея и индикации

Моя стиральная машина Индезит без дисплея, кроме того нет ни одного индикатора, есть только светодиод, который показывает блокировку дверцы лука. Селектор выбора программ постоянно вращается и при этом индикатор замка постоянно моргает. Подскажите как считать ошибку с этой стиральной машины

Если нет индикаторов, это не говорит о том, что СМА, не может показать код. Обратите внимание на мигание индикатора блокировки люка, обычно он мигает эпизодично, то есть между его морганием есть короткий промежуток в 5-6 секунд. В общем надо посчитать число миганий диода, между этими промежутками. К примеру светодиод моргнул 8 раз, а через паузу цикл миганий повторяется, то это будет соответствовать ошибке f08. Кстати в таких стиральных машинах, легче всего считывать ошибки, я имею в виду, чем со стиралки с индикацией и без дисплея



Заморгали лампочки на панели управления стиральной машины Аристон или Индезит

Ну а теперь перейдём к тому, что больше всего не понятно. Не стоит сразу впадать в панику, ведь причина поломки может быть простой. Тут главное разобраться, какую таблицу вам стоит посмотреть. Дело в том, что существует две панели управления в СМА Indesit и Ariston (в дальнейшем я их буду называть линейка), разница между ними, заключается в количестве и расположение светодиодов и кнопок. Не надо обращать внимание на название функций под кнопками, нам важно их нумерация. Если кнопки расположены горизонтально, то счёт будет идти слева направо, на фото это видно, если кнопки расположены вертикально, то считать будем сверху вниз. В первую очередь рассмотрим линейку (AVD и AVL) под руководством модуля управления «Аркадия» и EVO-2. Ниже вы увидите 2 фото, на которых указана нумерация кнопок, а ещё ниже, расположена таблица. Благодаря этим фотографиям, вы сможете определить, к какой линейке принадлежит ваша стиральная машина. В последствии посмотрев таблицу, считать код, будет не так уж сложно



Таблица кодов ошибок для стиральных машин Индезит и Аристон

На фото один и два, вы должны увидеть нумерацию кнопок, на данной линейке, ошибка считывается по 4 индикаторам под кнопками (КН1) и одному светодиоду (LED4), который показывает режим отжима. В таблице ниже, я полностью расшифровал все коды, то есть привёл их в понятный вид





(+) светится
(-) не светится

Код ошибки

Возможные причины

 LED4

КН1

КН2

 КН3

 КН4

F01

Короткое замыкание симистора приводным мотором. Несмотря на то, что тут говорится о симисторе, желательно проверить сам двигатель. Обязательно его проверяем на пробой обмоток на корпус, мерить надо в мегаомах. Так же надо проверить проводку, если манипуляции с двигателем ни к чему не привели, то смотрим модуль управления, а именно главный симистор и цепь управления этой деталью

—

—

—

—

+

F02

Не формирует сигнал таходатчик. Причин этого может быть много, но в первую очередь надо проверить, сам тахогенератор. В общем мозги видят, что двигатель не крутится, в результате вылазит эта ошибка. Бывало такое, что просто не крутится барабан, из-за попавшего под него постороннего предмета. Обязательно проверьте проводку. В общем проверяем всё что связано с вращением вала двигателя

—

—

—

+

—

F03

Появляется в следствии неправильной работы датчика температуры воды (NTC). Сопротивление датчика температуры (терморезистор), должно быть около 20 кОм, при комнатной температуре. Бывает такое, что обрывается проводка, поэтому прозванивать его лучше с модуля управления. Честно говоря, ошибка очень редкая, но иногда случается

—

—

—

+

+

F04

Контакты прессостата залипли и одновременно дают сигнал — пустой бак и много воды. В механических датчиках случается довольно редко, а вот в новых электронных, эта ошибка уже не раз вылазила. Если механический проверить очень просто, надо в него дунуть, то электронной можно вычислить только заменой

—

—

+

—

—

F05

Нет сигнала, что полностью слилась вода. Эта проблема может возникнуть вследствии неисправного прессостата, но это бывает очень редко. Обычно такая ошибка возникает из-за того, что либо неисправна помпа, либо забит патрубок, который идёт от бака к корпусу помпы. Также надо продуть сливной шланг. Подробнее об этой ошибке вы можете прочитать в этой статье

—

—

+

—

+

F06

Не распознан код программы. Указывает на то, что на панели управления залипли кнопки. В первую очередь надо проверить, реагируют кнопки или нет на их нажатие, вы должны услышать щелчки микрика. Если этого не происходит, снимайте морду и промывайте гнезда, в которых они ходят

—

—

+

+

—

F07

Тэн не греет воду. Всё просто, модуль управления не видит нагрева воды, происходить это может из-за того, что в бак залилось мало воды, в результате датчик температуры, не изменяет свое сопротивление, поэтому датчик тоже надо проверить. Очень часто, эта ошибка возникает в СМ, у которых присутствует бак из нержавейки и нагревательный элемент стоит сбоку

—

—

+

+

+

F08

Залипли контакты на реле тэна или сам нагревательный элемент вышел из строя. Также надо проверить проводку. В дополнение к этому обязательно проверяем тэн на пробой и утечку тока на корпус. Подробно об этом я написал в этой статье

—

+

—

—

—

F09

Сбой в работе энергонезависимой памяти. Проще говоря накрылась прошивка, но бывает и другие причины. В общем надо лечить модуль и как вы понимаете, без определенных знаний, навыков и опыта сюда лучше не лезть

—

+

—

—

+

F10

Стиральная машина, за отведенный промежуток времени, не успела набрать воду, то есть прессостат не дал сигнал на модуль управления, что бак полный. В первую очередь надо посмотреть, действительно ли нет воды в баке, если это так, то желательно прочитать эту статью. Если в баке есть вода, то надо смотреть прессостат и трубку давление. Для начала просто продуйте трубку

—

+

—

+

—

F11

Возникает вследствие выхода из строя помпы (сливной насос). Причин несколько: обязательно проверить проводку, проверьте обмотки помпы на обрыв, если это не помогло надо смотреть блок управления

—

+

—

+

+

F12

Нет связи между главным блоком управления и панелью индикации. Короче говоря «кина больше не будет», можно конечно проверить проводку, то есть клеммы и прозвонить провод, который идет от мозгов до индикации, но из опыта скажу, что помогает это очень редко. Короче вызывайте мастера

—

+

+

—

—

F13

Вышел из строя датчик температуры сушки

—

+

+

—

+

F14

Не включается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I)

—

+

+

+

—

F15

Не выключается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I)

—

+

+

+

+

F16

Заблокирован барабан (только в СМ с вертикальной загрузкой)

—

—

—

—

—

F17

Неплотно закрыта дверца люка или сломался замок. Я так понимаю что подмены замка у вас нет, поэтому возьмите простую отвертку и с имитируйте закрывание двери, то есть отвертка у вас будет служить крюком, который подает запорный механизм назад. Если ошибка не ушла и вода не стала набираться, то снимите замок и прозвоните его, вполне возможно сгорел термоэлемент, в этом случае надо менять замок

+

—

—

—

+

F18

Ошибка связи между микросхемами контроллера и DSP (процессор управления асинхронным приводным мотором) на основном электронном модуле

+

—

—

+

—

Неисправности и расшифровка кодов для линейки (AVD и AVL)





Считать код ошибки с панели управления СМ — Low-End

Расшифровка неисправностей на СМ под управлением  — Low-End, ничем не отличается от предыдущей таблицы, то есть коды аналогичны. Главное знать как считать ошибку, на фото 3 вы можете увидеть кнопки и индикаторы, по которым мы и будем вычислять код



Код
ошибки

 LED 1 LED 2 LED 3 КН 1 КН 2

F01

  мигает  ― ― ― ―

F02

 ―  мигает ― ― ―

F03

  мигает  мигает ― ― ―

F04

 ― ―  мигает ― ―

F05

  мигает  ― мигает  ― ―

F06

 ―  мигает  мигает  ― ―

F07

  мигает  мигает мигает ― ―

F08

 ― ― ―  мигает

F09

  мигает ― ―  мигает ―

F10

 ―  мигает ―  мигает ―

F11

  мигает  мигает ―  мигает ―

F12

 ― ― ―  мигает  ―

F17

  мигает ― ― ―  мигает

F18

 ―  мигает  ― ―  мигает



Примечание. Вся информация, предоставляемая, на сайте не является руководством к действию, а служит исключительно в познавательных целях

Коды ошибок стиральных машин Indesit и Ariston

Подробности
Категория: Информация по ремонту

Если ваша стиральная машина сломалась, то разобраться с причинами поломок помогут специальные коды ошибок. В некоторых случаях вы сможете устранить неисправность самостоятельно, однако в большинстве случаев лучше все обратиться в сервисный центр. Опытные специалисты нашей компании тщательно продиагностируют прибор, качественно и оперативно устранят неисправность любой сложности, протестируют работоспособность машинки во всех режимах и помогут в будущем не допустить подобной поломки.

При обращении сообщайте точную модель стиральной машины, дату производства и код ошибки.

F01 – Короткое замыкание в цепи управления приводным мотором СМ. 1. Проверить контакты подключения электронного модуля стиральной машины. 2. Проверить контакты и наличие воды. 3. Проверить подключение двигателя на предмет механических повреждений обрыва проводов. 4. Заменить электронный модуль стиральной машины

F02 – Сигнал с тахо-датчика о вращении приводного мотора не поступает на электронный контроллер. 1. Проверить контакты разъема CNE на электронном модуле стиральной машины. 2. Подтянуть контакты подключения мотора. 3. Проверить связь мотора с электронным модулем. 4. Прозвонить обмотки двигателя. 5. Прозвонить обмотку тахометра. 6. Заменить модуль.

F03 – Неисправен датчик температуры, либо «залипло» реле ТЭНа нагрева воды. 1. Проверить контакты разъема CAN на электронном модуле. 2. Проверить провода датчика температуры. 3. Проверить целостность проводов от датчика до разъема. 4. Заменить датчик или модуль.

F04 – Неисправен датчик уровня воды (прессостат). Датчик уровня воды одновременно формирует сигналы «ПЕРЕЛИВ» и «ПУСТОЙ БАК» (хотя должен формироваться только «ПУСТОЙ БАК»). В этом случае в бак СМ заливается вода до уровня «ПЕРЕЛИВ». В итоге получается, что одновременно включены залив (открыты клапаны залива воды) и слив воды (включен сливной насос). В этом случае: 1. Проверяют надежность соединения между электронным контроллером и датчиком уровня, а также сам датчик. 2. Если перечисленные действия не выявили неисправного элемента, последовательно заменяют датчик уровня и электронный контроллер.

F05 – Не работает сливной насос или датчик уровня не формирует сигнал «ПУСТОЙ БАК» после выполнения режима слива воды. В этом случае: 1. Проверяют надежность соединения между электронным контроллером и сливным насосом. 2. В момент предполагаемого включения сливного насоса проверяют наличие сетевого напряжения на его контактах. 3. Если этого не происходит, проверяют сам насос (подав на него 220 В), его соединители, а также электронный контроллер. 4. Проверяют датчик уровня, а также его соединение с электронным контроллером. 5. Проверяют фильтр и сливной шланг на наличие засоров. 6. Последовательно заменяют насос, прессостат, электронный контроллер.

F06 – Ошибка кнопок дисплея стиральной машины. 1. Проверяют наличие контакта в соединителях и жгуты между контроллером и панелью управления. 2. Проверяют исправность кнопок панели управления. 3. Последовательно заменяют панель управления и электронный контроллер.

F07 – ТЭН нагрева воды не погружен в воду. Для СМ с контроллерами EVO-II: 1. Проверяют надежность соединения между контактами разъема и электронного контроллера и датчиком уровня. 2. Проверяют исправность датчика уровня. 3. Проверяют исправность ТЭНа, замерив его сопротивление (между конт. 5 и 6 разъема J3): например, для ТЭНа мощностью 1800 Вт оно должно быть около 25 Ом. 4. Последовательно заменяют ТЭН, датчик уровня и электронный контроллер.

Для СМ с контроллерами EVO-I: 1. Проверяют проводку и наличие контакта в соединителе СМ1 контроллера. 2. Проверяют исправность реле ТЭН на контроллере. 3. Заменяют электронный контроллер.

F08 – Нагреватель, тэн стиральной машины в обрыве или датчик уровня залип в положении «полный». 1. Проверить контакты разъема CN1 на модуле. 2. Восстановить контакты на ТЭНе. 3. Восстановить подключение датчика уровня. 4. Заменить ТЭН или датчик уровня или модуль.

F09 – Сбой (ошибка содержимого) энергонезависимой памяти ЕСППЗУ. Заменяют электронный контроллер или заменяют/перезаписывают микросхему энергонезависимой памяти.

F10 – Отсутствуют сигналы от датчика уровня (бак не пустой, но и не полный). Для СМ с контроллерами EVO-II: 1. Проверяют надежность соединения между контактами соединителя Я электронного контроллера и датчиком уровня. 2. Проверяют датчик уровня: замкнутые конт. 2-4 в соединителе J3 соответствуют состоянию «ПУСТОЙ БАК», конт. 2-3 — «ПОЛНЫЙ БАК», конт. 2-1 — «ПЕРЕЛИВ». 3. Последовательно заменяют датчик уровня и электронный контроллер.
Для СМ с контроллерами EVO-I: 1. Проверяют наличие контакта в соединителе СМ на электронном контроллере. 2. Проверяют исправность датчика уровня, а также целостность проводки от него к электронному контроллеру. 3. Заменяют электронный контроллер.

F11 – Отсутствие обратной связи от сливного насоса стиральной машины. Для СМ с контроллерами EVO-II: 1. Проверяют надежность соединения от конт. 8 и 9 разъема J9 (или от конт. 1 и 2 разъема J15, если СМ имеет функцию Easy Door) электронного контроллера и до сливного насоса. 2. Проверяют исправность сливного насоса. Сопротивление его обмотки должно быть около 170 0м. 3. Последовательно заменяют сливной насос и электронный контроллер.
Для СМ с контроллерами EVO-I: 1. Проверяют целостность контактов соединителей CN1 и CNF на электронном контроллере. 2. Проверяют исправность датчика уровня и сливного насоса.

F12 – Отсутствует связь между модулем индикации и электронным контроллером. Для СМ с контроллерами EVO-II: 1. Проверяют целостность соединений между соединителем J11 электронного контроллера и модулем индикации. 2. Последовательно заменяют электронный контроллер и модуль индикации.
Для СМ с контроллерами EVO-I: 1. Проверяют соединители СМС электронного контроллера. 2. Остальные действия аналогичны, приведенным выше.

F13 – Датчик температуры стиральной машины отключен от системы сушки. 1. Проверить контакты разъема CAN на модуле. 2. Проверить целостность проводов к датчику температуры сушки. 3. Заменить датчик температуры или модуль.

F14 – Не включается сушка (для СМ «Маргарита 2000» с сушкой, контроллер EVO-I). 1. Проверяют соединения между электронным контроллером и ТЭН сушки. 2. Проверяют ТЭН сушки и электронный контроллер (заменой).

F15 – Сушка стиральной машины не выключается. 1. Проверить правильность подключения разъема CN1 на соединительной плате. 2. Подтянуть соединительный разъем. 3. Проверить подключение датчика уровня. 4. Заменить разъем. 5. Заменить датчик уровня. 6. Заменить соединительную плату.

F17 – Цепь системы блокировки дверцы стиральной машины разомкнута или на нее не подается питание. 1. Проверяют наличие сетевого напряжения (220 В) между контактами 3 и 4 соединителя J4 электронного контроллера (только не в режиме STANDBY), а также между конт. 3 и 5 замка блокировки дверцы. 2. Проверяют срабатывание микро-выключателя замка дверцы (при закрытой дверце) на конт. 1 и 2 соединителя J4 электронного контроллера. 3. Проверяют надежность защелкивания замка дверцы люка. 4. При необходимости заменяют замок блокировки дверцы и электронный контроллер.
Дверца люка не закрывается или открыта (для СМ без функции Easy Door, контроллер EVO-II) 1. Проверяют наличие переменного напряжения 220 В между контактами 1 и 3 соединителя М электронного контроллера (только не а режиме STANDBY), а также между конт. 1 и 3 замка блокировки дверцы.2. Проверяют надежность защелкивания замка дверцы люка. 3. При необходимости заменяют замок блокировки дверцы и электронный контроллер.

F18 – Ошибка микропроцессора. Заменяют электронный контроллер.



Ремонт стиральных машин Indesit и Ariston.

Коды неисправностей для стиральных машин Ariston LCD EVO2

Учетная запись

Получить предложение онлайн
