Артикул: 11-0102 Описание Внутренняя арматура вилка 3-х контактная 16А-220V (Евро) REXANT Все мы нередко испытываем потребность в сетевых вилках, как в тех случаях, когда оборудованию ещё работать и работать, а монолитная одноразовая вилка вышла из строя, так и во многих других. При этом на помощь нам приходит арматура для вилки 3-х контактной! Это такая же вилка для подключения к розетке 220 В, как и обычная, имеющая три контакта, с той лишь разницей, что она не окружена пластиком, а вместо этого оснащена металлической арматурой для подключения кабеля, крепящегося к ней с помощью винтовых зажимов. Подсоединяем кабель с помощью зажимов, изолируем место соединения и сетевая вилка готова! С этим товаром смотрят Отзывы о Внутренняя арматура вилка 3-х контактная 16А-220V (Евро) REXANT Отзывов пока не было. Вы можете оставить его первым

как устроена и зачем нужна

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Содержание

• 1 Назначение
• 2 Типы
• 3 Порядок монтажа
• 4 Стандарты разъема А
• 5 B категория
• 6 Класс C
• 7 Отечественные устройства
• 8 Особенности подключения
• 9 Инструменты
• 10 Замена поломанной евровилки
• 11 Замена старой электровилки

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:

• монолитной;

• разборной.

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

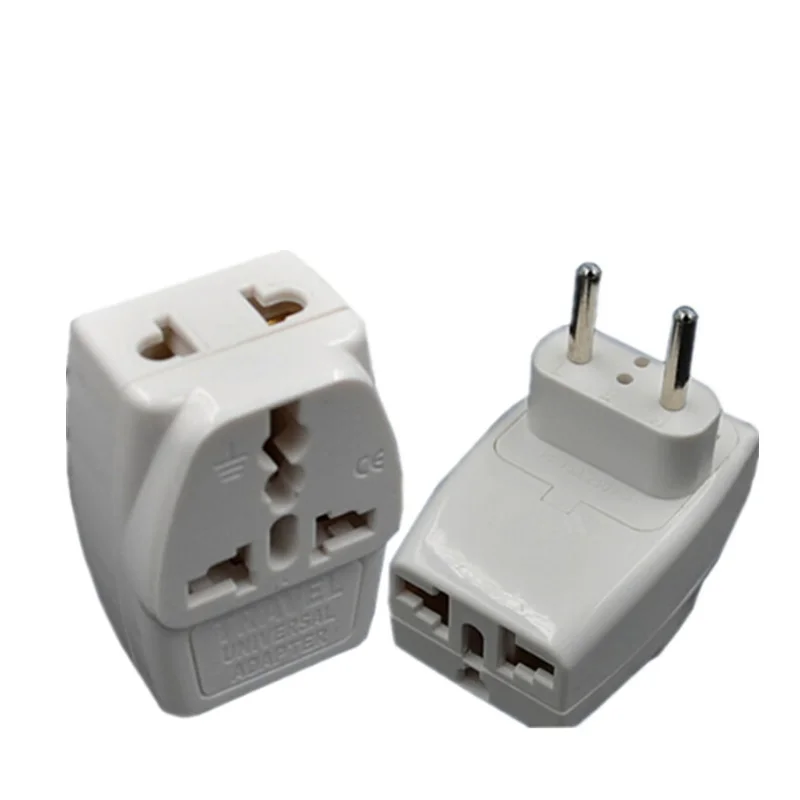

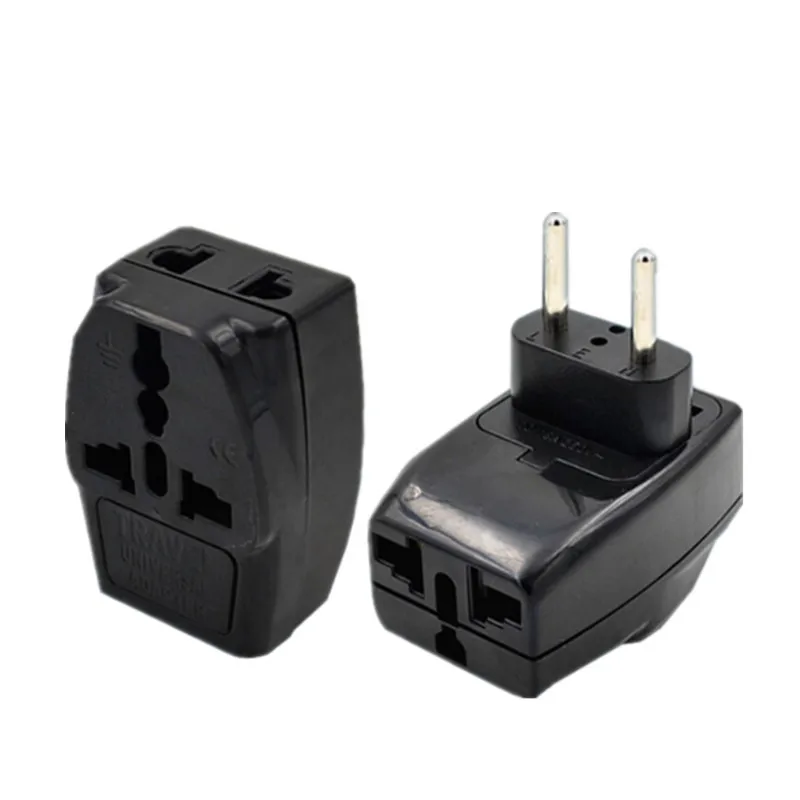

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

• CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
• CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

• бокорезы;
• отвертку (в зависимости от типа винтов крестовую или шлицевую);
• нож электромонтажника.

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

1. Берите кабель – например, круглый 3*1.5 мм.

2. Раскручивайте корпус – сбоку либо снизу.

3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).

4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).

5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
6. Контакты протяните, чтобы проводки сидели плотно.

7. Уложите части, соберите корпус, закрутите крепежный винт.


Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Типы вилок и розеток

Последнее обновление: 24 марта 2023 г.

Типы вилок и розеток по всему миру

В настоящее время во всем мире используется 15 типов бытовых электрических розеток, каждому из которых Министерство США присвоило букву Commerce International Trade Administration (ITA), начиная с буквы A и продвигаясь по алфавиту. Эти письма совершенно произвольны: на самом деле они ничего не предписывают.

Щелкните здесь, чтобы просмотреть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире.

Щелкните здесь, чтобы просмотреть подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частотой.

Тип A

• в основном используется в США, Канаде, Мексике и Японии
• 2 штифта
• незаземленный
• 15 А
• почти всегда 100 – 127 В
Розетка
• , совместимая с вилкой типа A

Узнать больше

Тип B

• в основном используется в США, Канаде и Мексике
• 3 контакта
• с заземлением
• 15 А
• почти всегда 100 – 127 В
Розетка
• , совместимая с вилками типов A и B

Узнать больше

Тип C

• обычно используется в Европе, Южной Америке и Азии
• 2 штифта
• незаземленный
• 2,5 А, 10 А и 16 А
• почти всегда 220 – 240 В
Розетка
• , совместимая с вилкой типа C

Узнать больше

Тип D

• в основном используется в Индии
• 3 контакта
• с заземлением
• 5 А
• 220–240 В
Розетка
• , совместимая с вилкой типа D (частичная и небезопасная совместимость с C, E и F)

Узнать больше

Тип F

• используется практически везде в Европе и России, кроме Великобритании и Ирландии
• 2 штифта
• с заземлением
• 16 А
• 220–240 В
Розетка
• , совместимая с вилками типов C, E и F

Подробнее

Тип H

• Используется исключительно в Израиле, на Западном берегу и в секторе Газа
• 3 контакта
• с заземлением
• 16 А
• 220–240 В
Розетка
• совместима с вилками типов C и H (частичная и небезопасная совместимость с E и F)

Узнать больше

Тип I

• в основном используется в Австралии, Новой Зеландии, Китае и Аргентине
• 2 или 3 контакта
• 2 контакта: без заземления / 3 контакта: с заземлением
• 10 А
• 220–240 В
Розетка
• , совместимая с вилкой типа I

Подробнее

Тип J

• Используется почти исключительно в Швейцарии и Лихтенштейне
• 3 контакта
• с заземлением
• 10 А
• 220 – 240 В
Розетка
• , совместимая с вилками типов C и J

Подробнее

Тип K

• Используется почти исключительно в Дании и Гренландии
• 3 контакта
• с заземлением
• 16 А
• 220–240 В
Розетка
• совместима с вилками типов C и K (частичная и небезопасная совместимость с E и F)

Подробнее

Тип L

• используется почти исключительно в Италии и Чили
• 3 контакта
• с заземлением
• 10 А и 16 А
• 220–240 В
• Розетка 10 А, совместимая с вилками типов C и L (версия 10 А)
• Розетка 16 А, совместимая с вилкой типа L (версия 16 А)

Узнать больше

Тип M

• в основном используется в Южной Африке
• 3 контакта
• с заземлением
• 15 А
• 220–240 В
Розетка
• совместима с вилкой типа M

Подробнее

Тип N

• используется в Бразилии и Южной Африке
• 3 контакта
• с заземлением
• 10 А, 16 А и 20 А
• 100–240 В
Розетка
• , совместимая с вилками типов C и N

Подробнее

Тип O

• Используется исключительно в Таиланде
• 3 контакта
• с заземлением
• 16 А
• 220–240 В
9Розетка 0017 совместима с вилками типов C и O (частичная и небезопасная совместимость с E и F)

Узнать больше

Сетевая вилка и розетка, типы A и B

Последнее обновление: 24 января 2022 г.

ТИПЫ A и B

В США, Канаде, Японии и Центральной Америка: незаземленный тип A (NEMA 1-15) и заземленный тип B (NEMA 5-15). (Полный список стран, в которых используются типы A и B, можно найти здесь.)

ТИП A

Эта незаземленная вилка класса II с двумя плоскими параллельными штырями является стандартной в большинстве стран Северной и Центральной Америки. Он известен как NEMA 1-15 и был изобретен в 1904 году Харви Хаббеллом II. Вилка имеет два плоских лезвия толщиной 1,5 мм, длиной 15,9–18,3 мм и расстоянием между ними 12,7 мм. Вилки типа A, как правило, поляризованы и могут быть вставлены только одним способом, поскольку два штыря имеют разную ширину. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а ширина горячего лезвия — 6,3 мм. Эта вилка рассчитана на 15 А. Начиная с 1965, незаземленные розетки типа А больше не разрешены в новостройках в США и Канаде, но их все еще можно найти в старых зданиях.

Вилки типа A и B имеют два плоских штыря с (часто, но не всегда) отверстием на конце. Эти дыры не существуют без причины. Если бы вы разобрали розетку типа A или B и посмотрели на контактные скребки, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть выпуклости. Эти выступы вставляются в отверстия, чтобы розетка могла более плотно захватывать штыри вилки. Это предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой. Некоторые розетки, однако, не имеют этих выступов, а только две пружинные пластины, которые захватывают боковые стороны штифта вилки, и в этом случае отверстия не нужны.

Также есть специальные розетки, которые позволяют зафиксировать шнур в розетке, просунув стержни в отверстия. Таким образом, торговые автоматы и тому подобное нельзя отключить от сети. Более того, электрические устройства могут быть опломбированы производителем с помощью пластикового хомута или небольшого навесного замка через одно или оба отверстия штыря вилки. Например, производитель может надеть пластиковую ленту через отверстие и прикрепить ее к бирке с надписью: «Вы должны сделать X или Y, прежде чем подключать это устройство». Пользователь не может подключить устройство, не сняв метку, поэтому пользователь обязательно увидит метку.

ТИП B

Эта вилка класса I соответствует американскому стандарту NEMA 5-15. Он имеет два плоских лезвия толщиной 1,5 мм, расположенных на расстоянии 12,7 мм друг от друга, длиной 15,9–18,3 мм и шириной 6,3 мм. Он также имеет круглый или U-образный заземляющий контакт диаметром 4,8 мм, который на 3,2 мм длиннее двух плоских контактов, поэтому устройство заземляется перед подключением питания. Межцентровое расстояние между заземляющим штифтом и серединой воображаемой линии, соединяющей два силовых лезвия, составляет 11,9.мм. Вилка рассчитана на 15 ампер.

В некоторых частях Центральной и Южной Америки заземленные розетки типа B до сих пор встречаются редко. Поэтому люди часто просто отрезают заземляющий контакт вилки типа B, чтобы соединить его с двухполюсной незаземленной розеткой.

Вилки типов A и B неизолированы (т. е. стержни штифтов не снабжены гильзами; они не имеют черного покрытия по направлению к корпусу вилки, как вилки типов C, G, I, L или N), а выходы не утоплены в стены, а это означает, что если вилка вынута наполовину, ее штыри все еще подключены к розетке.
