  Режим Очистка Барабана стиральной машины LG, на дисплее горит TCL

  Для всех современных моделей стиральных машин LG предусмотрен режим «Очисткабарабана», этот режим необходим для очистки внутренних частей машины: бак,барабан, резиновые патрубки. Обратите Внимание: Мы не рекомендуем использовать дополнительн…

• Исправление проблем

  Код ошибки OE [Очистить фильтр] — Стиральная машина не сливает воду.

  Ваша стиральная машина не сливает воду и показывает код ошибки [OE] (Ошибкаслива воды)?Или сливается слишком медленно? Причиной этого может быть: ● Сливной фильтр (фильтр сливного насоса) засорен. ●Сливной шланг перекручен или пережат. ●Сли…

• Эксплуатация

  Как отключить или включить звуковые сигналы на стиральной машине LG

  Отключение и Включение Звуковых Сигналов на Стиральных машинах LGОдна из функций, которыми снабжены современные модели стиральных машин LG, -звуковые сигналы, которыми техника сигнализирует о начале или окончании этаповстирки. Это очень удо…

• Исправление проблем

  Стиральная машинка стирает слишком долго. На Полоскании или Отжиме возникла ошибка UE

  Ошибка UE — возникает при отжиме или полоскании в стиральной машине LG<br/>Основные причины и решения, в случае возникновения ошибки UE (Бельё несбалансированно) 1) Слишком мало белья (например загружена одна небольшая вещь: ф…

• Эксплуатация

  Стиральная машина — Как настроить таймер на стиральной машине LG (функция отложенного старта)

  Настройка отложенного старта (таймера) на стиральных машинах LG Посетите наш YouTube канал LG СервисРоссия[https://www.youtube.com/channel/UCtjYsg8lbYbjGV3qD3zTO3w] на котором высможете найти советы по настройке, уходу и эксплуатации техник. ..

• Исправление проблем

  Моя стиральная машинка остановилась и выдает ошибку dE[dE1 / dE2]

  Ваша стиральная машина перестала работать и на панели управления появилсякод ошибки dE (ошибка двери)? Причиной может быть следующее . * Машинка перегружена бельем, дверца не закрылась должным образом или между дверцей и уплотнителем застр…

Узнай больше

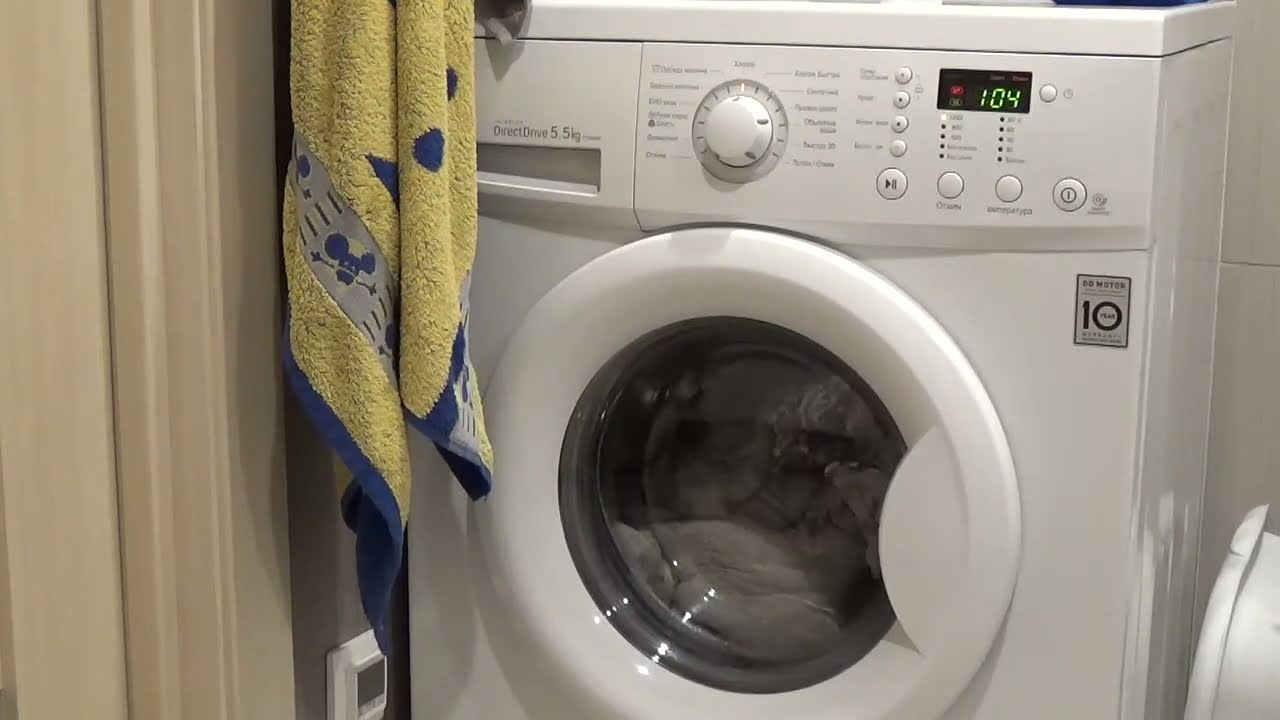

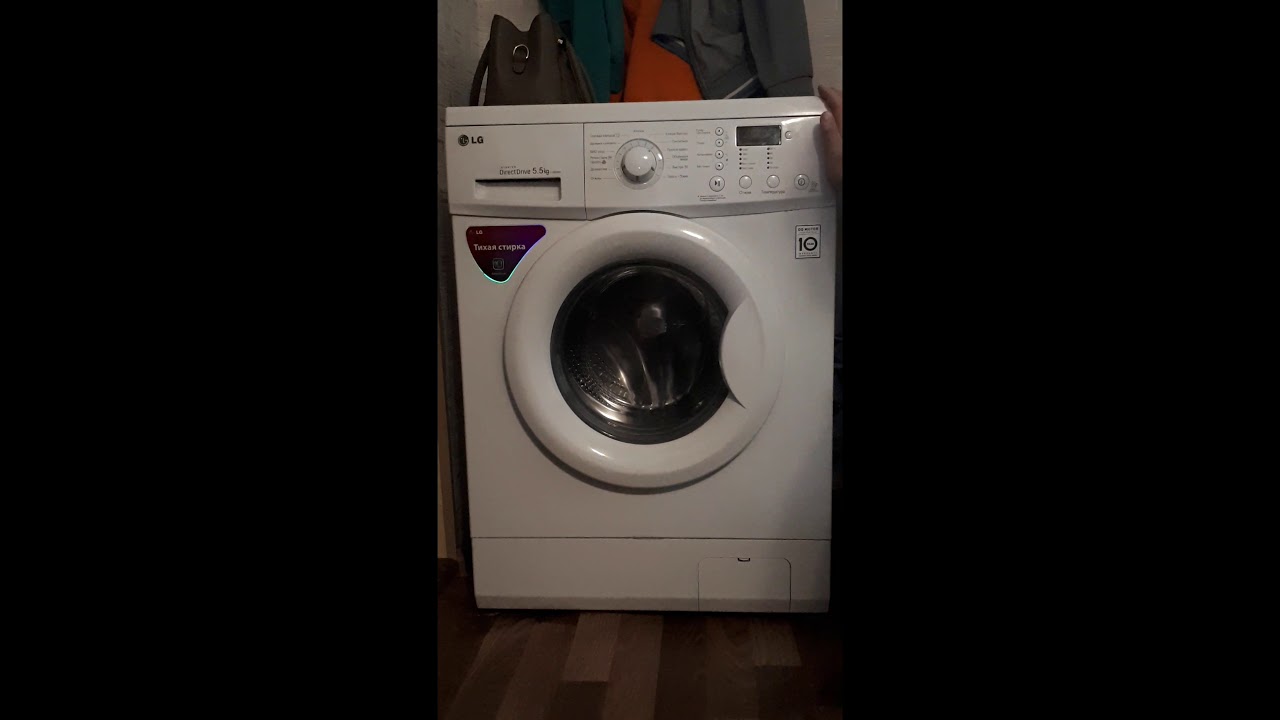

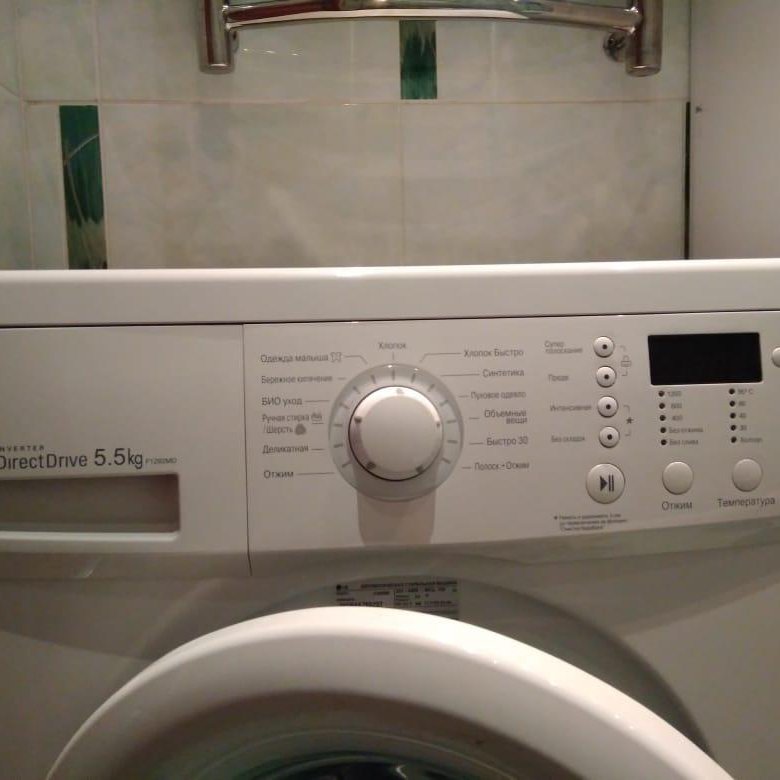

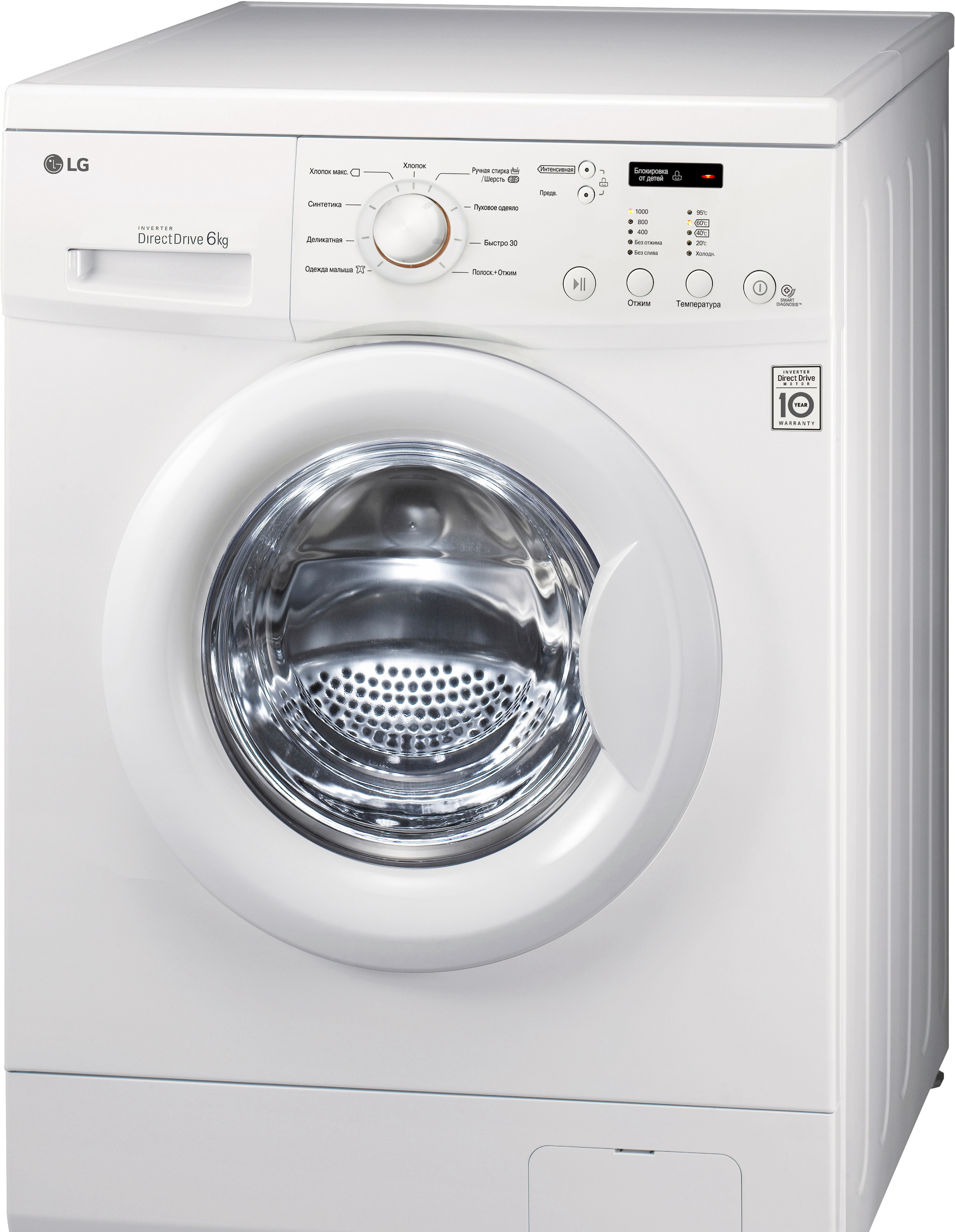

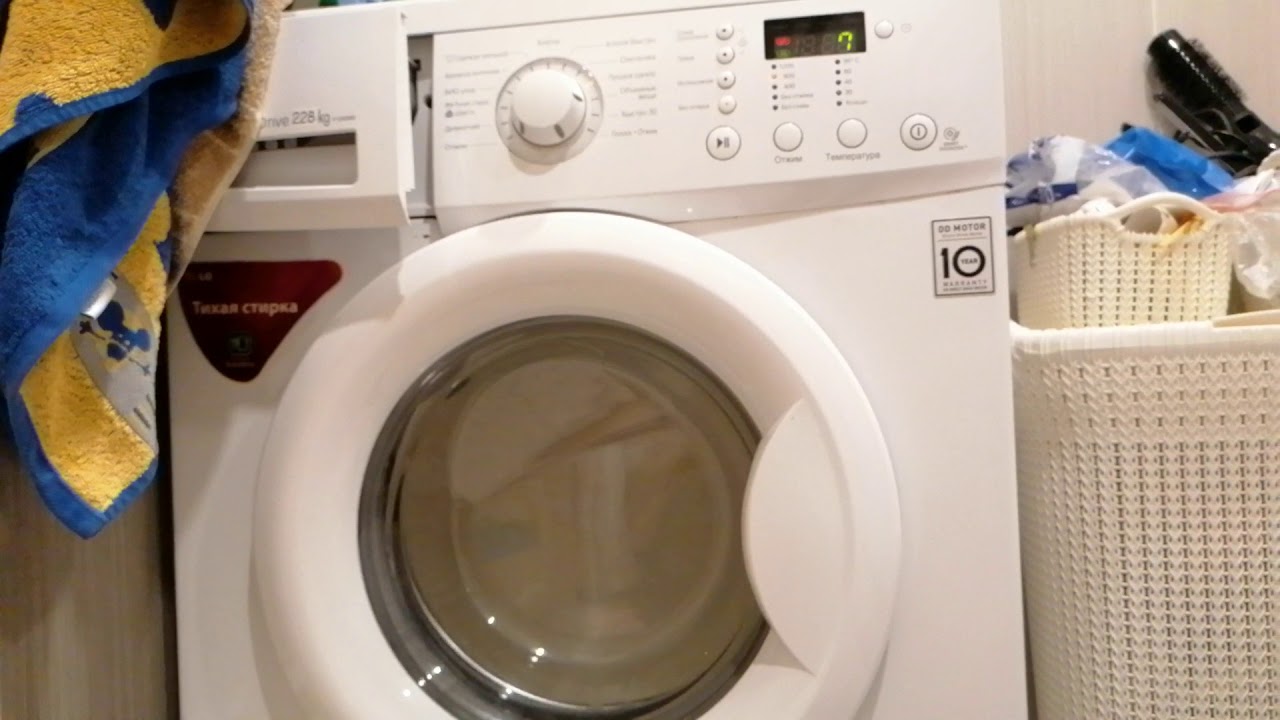

Стиральная машина LG F1292MD белый

Получить скидку Помощь в подборе техники Бесплатная доставка

0 отзывов (0.0)

Характеристики

• Максимальная скорость отжима 1200 об/мин
• Количество программ 13
• Диаметр загрузочного люка 30 см
• Загрузка 5. 5 кг
• Габариты (ВхШхГ) 85х60х44 см
• Класс энергопотребления A
• Класс стирки A
• Класс отжима B
• Дисплей LED
• Цвет Белый
• Открытие дверцы влево
• Материал ТЭНа нержавеющая сталь
• Материал бака пластик
• Управление поворотная ручка + кнопки
• Тип загрузки фронтальная

LG F1291LD, F1291LD1, F1292MD, F1292MD1, F1292ND1, F1292NDP, F1292NDP5 Руководство по обслуживанию

СТИРАЛЬНАЯ МАШИНА

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

900 02 ОСТОРОЖНО

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО, ЧТОБЫ ПРАВИЛЬНО ДИАГНОСТИРОВАТЬ НЕИСПРАВНОСТЬ
ПЕРЕД ПРЕДОСТАВЛЕНИЕМ УСЛУГ.

МОДЕЛЬ: F*N/D(P)(1~9)

2

СОДЕРЖАНИЕ

1 . ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ………….. …………………………………………. …………………………………………. ………. 3

2. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКОЕ ОБЪЯСНЕНИЕ ……………………………….. …………………………………………. 4

3. ИДЕНТИФИКАЦИЯ ЧАСТЕЙ …………………………………………. …………………………………………. …………. 6

4. УСТАНОВКА ……………………………. …………………………………………. …………………………………………. 7

5. ЭКСПЛУАТАЦИЯ ………………………………………….. …………………………………………. ………………………………..12

5-1. F**

N/D( 1~9

)  ………………………………. …………………………. ……………… ……………………………



12

6. ЭЛЕКТРИЧЕСКАЯ СХЕМА / СХЕМА ПЕЧАТНОЙ ПЛАТЫ / СХЕМА ПРОГРАММЫ …………………………………………. ………. 14
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ…………………………….. …………………………………………. ……………………………17

7-1.ПЕРЕД ПРЕДВАРИТЕЛЬНЫМ ОБСЛУЖИВАНИЕМ ……. …………………………………………. …………………………..17
7-2.ЗАГРУЗКА РЕЖИМА ТЕСТИРОВАНИЯ ……………………………………. …………………………………………. ………………….17
7-3.КАК УЗНАТЬ ЧАСТОТУ УРОВНЯ ВОДЫ  …………. ………………………………………. 17
7- 4.ОТОБРАЖЕНИЕ ОШИБКИ ………………………………………….. …………………………………………. …………….. 18
7-5.УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ С ОШИБКОЙ  ………………. … …………………………………………. ………….. 19

• IE (ошибка подачи воды)  ………………………………………….. …………………………………………. ………………. 19
• UE (ошибка несбалансированности)………………….. …………………………………………. …………………………… 20
• OE (ошибка подачи воды) ……. …………………………………………. …………………………………………. 21
• FE (ошибка переполнения) ……………………………………. …………………………………………. ………………. 23
• PE (ошибка S/W датчика давления) ………………………………… …………………………………………. … 24
• DE (Ошибка открытия двери)  ……………………………. …………………………………………. ………………… 25
• tE (Ошибка термистора (обогрева)) . ………….. …………………………………………. ………………………….. 26
• LE (Ошибка блокировки двигателя) ………….. …………………………………………. …………………………………………27



7-4.Использование SmartDiagnosis™……………………………….. …………………………………………. ………………

29



…………………………………………. . 30



• PF (Сбой питания или отсутствие питания)  …………………………… …………………………………………. …….. 30











• Вибрация и шум при вращении   …………………………… …………………………………………. ………………….. 31



• Моющее средство и смягчитель не поступает ……. ………………… …………………………………………. ……………….. 32



• Утечка воды  …………………. …………………………………………. …………………………………………. … 33



9. ИНСТРУКЦИИ ПО РАЗБОРКЕ   ……………………………. …………………………………………. ……. 35



10. РАЗБОРКА …………………………………………….. …………………………………………. ……………………………….. 42

7-6

3

1. СПЕЦИФИКАЦИЯ

БЛОК ПИТАНИЯ

ВЕС ИЗДЕЛИЯ

РАБОЧЕЕ ДАВЛЕНИЕ ВОДЫ

ТИП УПРАВЛЕНИЯ

ОБЪЕМ СТИРКИ

РАЗМЕР

ТИП ДВЕРНОГО ВЫКЛЮЧАТЕЛЯ

УРОВЕНЬ ВОДЫ

ЗАДЕРЖКА ВРЕМЯ ЗАВЕРШЕНИЯ

ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА БЕЛЬЯ

НЕЧЕТКАЯ ЛОГИКА

ОТОБРАЖЕНИЕ ОСТАВШЕГОСЯ ВРЕМЕНИ

ОШИБКА ДИАГНОСТИКА

ПИТАНИЕ АВТО ВЫКЛ

БЛОКИРОВКА ОТ ДЕТЕЙ

АВТОПЕРЕЗАПУСК

ЭЛЕКТРОЭНЕРГИЯ

ПОТРЕБЛЕНИЕ

СТИРКА

900 02 ОТЖИМ (1200 об/мин)

ДВИГАТЕЛЬ СЛИВА

НАГРЕВАТЕЛЬ ПРОМЫВКИ

ОБОРОТЫ

СКОРОСТЬ

ПРОМЫВКА

ОТЖИМ

Без отжима~1000 об/мин
Без отжима~ 1200 об/мин


50 об/мин

0,3-10 кгс/см

2

( 30–1000 кПа)

Электронный

Хлопок 6 кг (макс. )

600 мм x 440 мм x 850 мм

Биметаллический тип

9 ступеней (по датчику)

9 0002 От 3 часов до 19 часов

Доступно
Доступно
Доступно

10 шт.

В наличии
В наличии

135 Вт

430 Вт

30 Вт

1700 Вт

220 -240 В~, 50 Гц

60 кг

F**92N/LD(P)(1~9)

ПУНКТ

Недоступен

LG F1291LD, F1291LD1, F1292MD, F1292MD1, F1292ND1, F1292NDP, F1292NDP5 Руководство по ремонту — Посмотреть онлайн или Скачать руководство по ремонту

СТИРАЛЬНАЯ МАШИНА

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

ВНИМАНИЕ

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО ДЛЯ ПРАВИЛЬНОЙ ДИАГНОСТИКИ НЕИСПРАВНОСТИ
ПЕРЕД ПРЕДЛОЖЕНИЕМ ОБСЛУЖИВАНИЯ.

МОДЕЛЬ: F*N/D(P)(1~9)

2

СОДЕРЖАНИЕ

1 . ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ………….. …………………………………………. . ………………………………………… ……….. 3

2. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКОЕ ОБЪЯСНЕНИЕ …………………. …………………………………………. ….. 4

3. ИДЕНТИФИКАЦИЯ ЧАСТЕЙ   ……………………………. …………………………………………. ………………. 6

4. УСТАНОВКА ……………………………. …………………………………………. …………………………………………. ….. 7

5. ЭКСПЛУАТАЦИЯ  ………………………………………….. …………………………………………. …………………………………………12

5-1. Ф**

Н/Д(  1~9

)  …………………………………. …………………………………………. ………………………..



12

6. ЭЛЕКТРИЧЕСКАЯ СХЕМА / СХЕМА ПЛАТЫ / СХЕМА ПРОГРАММ  …. …………………………………………. …… 14
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ………………………………… …………………………………………. ………………………..17

7-1.ПЕРЕД ПРЕДВАРИТЕЛЬНЫМ ОБСЛУЖИВАНИЕМ………. …………………………………………. …………………………..17
7-2.ЗАГРУЗКА РЕЖИМА ТЕСТИРОВАНИЯ ……………………………………. …………………………………………. ………………….17
7-3.КАК УЗНАТЬ ЧАСТОТУ УРОВНЯ ВОДЫ  …………. ………………………………………. 17
7- 4.ОТОБРАЖЕНИЕ ОШИБКИ ………………………………………….. …………………………………………. …………….. 18
7-5.УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ С ОШИБКОЙ  …………………. …………………………………………. ………….. 19

• IE (ошибка подачи воды)  ………………………………………….. …………………………………………. ……….. …….. 19
• UE (ошибка несбалансированности)………………….. …………………………………………. …………………………… 20
• OE (ошибка подачи воды) ……. …………………………………………. …………………………………………. 21
• FE (ошибка переполнения) ……………………………………. …………………………………………. ………………. 23
• PE (ошибка S/W датчика давления) ………………………………… …………………………………………. … 24
• DE (Ошибка открытия двери)  ……………………………. …………………………………………. ………………… 25
• tE (Ошибка термистора (обогрева)) …………… …………………………………………. ………………………….. 26
• LE (Ошибка блокировки двигателя) ………….. …………………………………………. ……….. ……………………………….27



7-4.Использование SmartDiagnosis™……………………………….. …………………………………………. ………………

29



…………………………………………. . 30



• PF (Сбой питания или отсутствие питания)  …………………………… …………………………………………. …….. 30











• Вибрация и шум при вращении   …………………………… …………………………………………. ………………….. 31



• Моющее средство и смягчитель не поступает ………………………. …………………………………………. ……………….. 32



• Утечка воды  …………………. …………………………………………. …. ……………………………………… … 33



9. ИНСТРУКЦИИ ПО РАЗБОРКЕ   ……………………………. …………………………………………. ……. 35



10. РАЗБОРКА …………………………………………….. …………………………………………. ……………………………….. 42

7-6

3

1. СПЕЦИФИКАЦИЯ

БЛОК ПИТАНИЯ

ВЕС ИЗДЕЛИЯ

РАБОЧЕЕ ДАВЛЕНИЕ ВОДЫ

ТИП УПРАВЛЕНИЯ

ОБЪЕМ СТИРКИ

РАЗМЕР

ТИП ДВЕРНОГО ВЫКЛЮЧАТЕЛЯ

УРОВЕНЬ ВОДЫ

ЗАДЕРЖКА ВРЕМЯ ЗАВЕРШЕНИЯ

ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА БЕЛЬЯ

НЕЧЕТКАЯ ЛОГИКА

ОТОБРАЖЕНИЕ ОСТАВШЕГОСЯ ВРЕМЕНИ

ОШИБКА ДИАГНОСТИКА

ПИТАНИЕ АВТО ВЫКЛ

БЛОКИРОВКА ОТ ДЕТЕЙ

АВТОПЕРЕЗАПУСК

ЭЛЕКТРОЭНЕРГИЯ

ПОТРЕБЛЕНИЕ

СТИРКА

900 02 ОТЖИМ (1200 об/мин)

ДВИГАТЕЛЬ СЛИВА

НАГРЕВАТЕЛЬ ПРОМЫВКИ

ОБОРОТЫ

СКОРОСТЬ

ПРОМЫВКА

ОТЖИМ

Без отжима~1000 об/мин
Без отжима~ 1200 об/мин


50 об/мин

0,3-10 кгс/см

2

( 30–1000 кПа)

Электронный

Хлопок 6 кг (макс.
