Ремонт плойки для волос своими руками: пошаговый мастер-класс

Не секрет, что каждая женщина хочет быть неповторимой и привлекательной. Для этого есть много разных способов, например, косметика, разные процедуры для кожи, манипуляции с ресницами и ногтями. Ни что так не делает женщину особенной, как прическа. И для этого существует множество приспособлений и приборов. Одним из таких инструментов для красоты является – электрическая плойка или «утюжок».

В основном она предназначена для выравнивания волос и также помогает справляться с непослушными локонами при формировании челок.

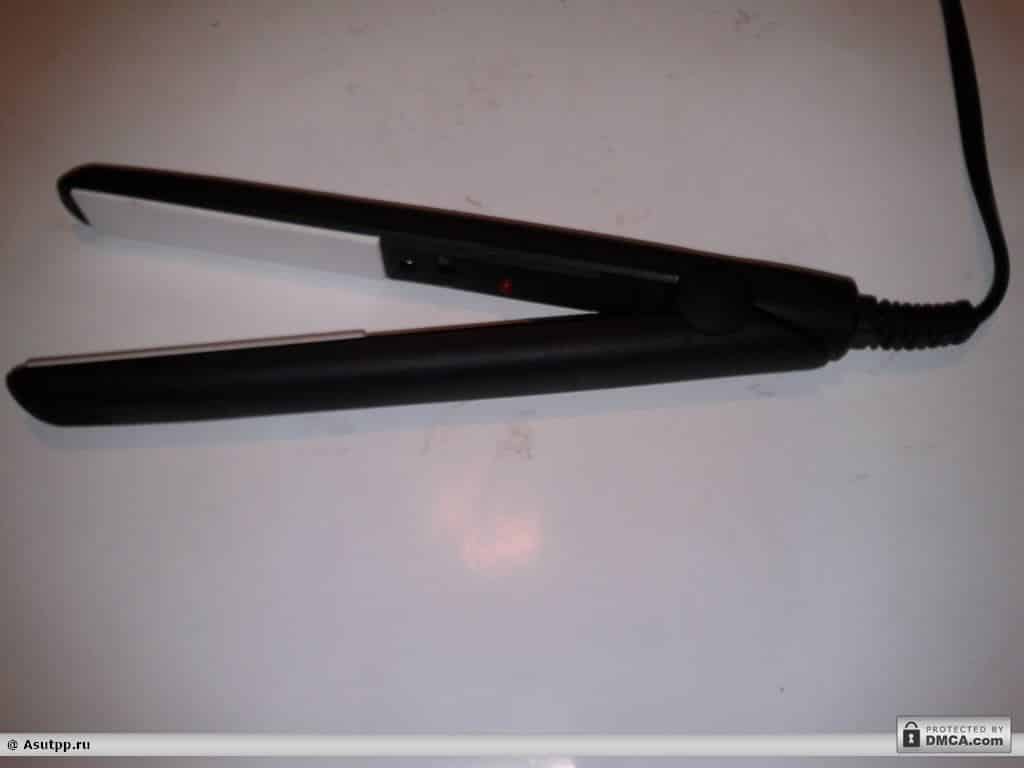

Рис. 1. Ремонтируемая плойка для волос

Принцип работы плойки.

Слегка влажный волос зажимается между двумя нагревательными элементами. При продвижении элементов по всей длине, волос высыхая – выравнивается. Таким образом, из непослушных «кудряшек» можно сделать идеально ровную, прямую укладку.

Применять плойку можно не только с влажными волосами, сухие также выравниваются, но не так эффективно, как первые.

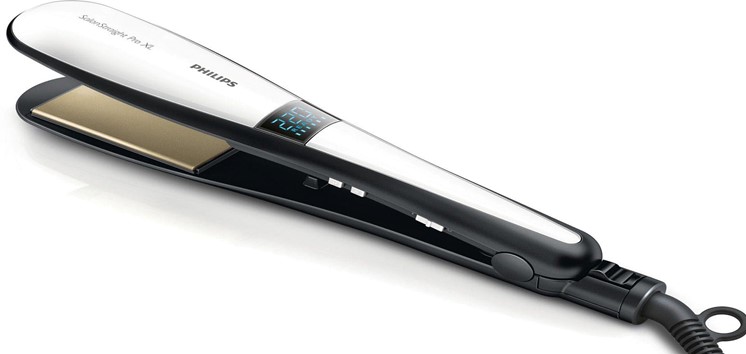

Устройство плойки

Плойка по своей конструкции напоминает зажим. Она состоит из двух частей, скрепленных на одной стороне. На каждой части, напротив друг друга установлены керамические нагревательные элементы.

Помимо нагревателей, в конструкцию входит: выключатель, индикатор включения, шнур питания и детали корпуса. Нагревательные элементы электрически соединены параллельно и имеют одинаковую мощность. Таким образов, волос прогревается с двух сторон равномерно при одной температуре.

Прижим рабочих поверхностей к волосам, осуществляется усилием руки, обратное действие делает специальная пружина. По умолчанию нагревательные элементы с помощью этой пружины разведены в сторону, но есть модели плоек, имеющие специальную защелку, которая держит две части в сведенном состоянии.

Такая функция упрощает перевозку и хранение данного вида прибора. Существуют также модели с регулятором температуры, жидкокристаллическим дисплеем и технологией, не позволяющей шнуру перекручиваться.

Но как показывает практика, чем проще модель, тем она меньше ломается, так как дополнительные узлы только уменьшают надежность прибора.

Самые простые плойки также могут выходить из строя, как частично, так и полностью.

Ниже в статье будет описан ремонт плойки среднего уровня. Но способ определения неисправности и ремонта может быть применим и в других приборах подобного типа. На фото (рисунок 1) плойка, у которой не работает один нагревательный элемент.

Конечно, можно обойтись и им, но достичь максимально эффективного результата укладки вряд ли получиться. Поэтому есть смысл попробовать отремонтировать данную неисправность, тем более, что на сегодняшнее время, плойки стоят не так-то и дешево, а поломка может быть легко устранимой.

Если нагревательный элемент не работает, это еще не говорит о том, что перегорела нихромовая спираль у него внутри. Варианты могут быть разные. Перегоревшая проволока – это конечно худшее, что может случится.

В таком случае ремонт нецелесообразен, а иногда и совсем невозможен.

Рис. 2. Технические характеристики

Такое бывает крайне редко, и то, по вине потребителя, когда элемент перегревается из-за того, что его не выключают из сети после использования.

Итак, приступим к разборке прибора.

Из-за того, что плойка предназначена в основном для прекрасной половины человечества, в ее дизайне не должно присутствовать никаких винтиков, гаечек и других, портящих внешний вид деталей.

Поэтому иногда очень сложно понять, откуда начать разборку и где находятся скрытые винты.

Иногда такие поиски заканчиваются сломанными элементами корпуса. Не видя никаких винтиков, люди начинают подковыривать места соединения, рассчитывая, что детали держаться с помощью пластмассовых защелок. В итоге сломанный прибор и плохое настроение.

В таком деле лучше не спешить, а осмотреть прибор под хорошим освещением на наличие элементов декоративных панелей, скрывающих винты крепления.

Так, как основное усилие от пружины передается на место соединения двух частей плойки, то значит, главный крепежный винт должен быть где-то там (рисунок 3).

Рис. 3. Ищем винт крепления

Если вы нашли предполагаемую скрытую заглушку, то не нужно прилагать больших усилий, чтобы ее отковырнуть. Достаточно немного сдвинуть с места заглушку, и она должна показать, можно ли ее снять.

После непродолжительных поисков было обнаружено – где скрывается главный винт крепления (рисунок 4).

Рис. 4. Место главного винта крепления

Снять заглушку получилось без особого труда, подковырнув отверткой место стыка. Заглушка снялась и под ней обнаружилась головка пластмассовой шпильки.

Рис. 5. Снимаем заглушку

Не трудно предположить, что винт находится с противоположной стороны, под такой же вставкой.

Рис. 6. Снимаем заглушку с противоположной стороны

Снимаем ее, и вот он – долгожданный винт.

Рис. 7. Винт крепления

Откручиваем этот винт отверткой, и аккуратно вынимаем пластмассовую шпильку, скрепляющую две рабочие части плойки.

При удалении шпильки, желательно сдавить пальцами верхнюю и нижнюю части прибора, так как усилие пружины будет не давать свободному выходу этого элемента.

Рис. 8. Вынимаете пластмассовую шпильку

Когда шпилька будет удалена, две части плойки разойдутся, и их нужно аккуратно положить, чтобы не оборвать идущие к нагревателю проводники.

Рис. 9. Шпилька вынята

Вытягиваем пружину и откладываем ее в сторону (рисунок 10).

Теперь открывается доступ к винту детали, фиксирующей входной сетевой кабель (рис. 11). Откручиваем этот винт и снимаем деталь.

Рис. 10. Вытягиваем пружинуРис. 11. Винт фиксирующий входной сетевой кабель

Теперь шнур свободно движется. Со шнура выходят два провода – синий и коричневый, которые уходят дальше под другую декоративную панель (рис. 12).

Рис. 12. Два провода

Она также держится на винтах, и здесь их два.

Рис. 13. Снимаем декоративную панель плойки

Удаляем эти винты с помощью отвертки и аккуратно снимаем панель.

Под ней находится плата с небольшим количеством электронных компонентов (рисунок 14 и 15).

Рис. 14. Получаем доступ к плате плойкиРис. 15. Полный вид электронной платы

Здесь есть: переключатель, светодиод индикатора и гасящее сопротивление светодиода.

Осматриваем плату с двух сторон. Делать это нужно осторожно, лишний раз не перегибая отходящие на нагреватели проводники. При сильном изгибе они могут легко сломаться, что приведет к еще большим проблемам, так как их длины может попросту не хватить, да и паяется нихром очень плохо.

Рис. 16. Электронная плата с обратной стороны

Судя по схеме, оба провода со шнура питания приходят на плату, и на один из его концов – коричневый – припаяны оба вывода от каждого нагревателя.

Через второй провод – синий, – напряжение сети идет на переключатель, а с него уже на светодиод и оба вторых вывода нагревателя.

Если взять во внимание, что один нагревательный элемент работает, значит, переключатель и шнур питания исправны, и «прозванивать» их нет особой необходимости.

Внимательно осматривая место соединения выводов нерабочего нагревателя на плате, было обнаружено, что один из них вырвал кусок дорожки платы вместе с пайкой, тем самым оборвав цепь питания.

Рис. 17.

Скорее всего, это произошло из-за особой жесткости нихромовой проволоки, ну и конечно нагрева. Чтобы припаять оторвавшийся кусок дорожки платы с выводом нагревательного элемента, необходимо зачистить краску на рядом проходящей дорожке.

Сделать это можно ножом или надфилем, пока не появится блеск свежезачищенной меди.

Рис. 18. Зачищаете краску на дорожке

Далее, нужно залудить этот участок, иначе пайка не будет прочной, и обрыв может повторится. Сделать это можно с помощью канифоли или ее спиртового раствора. Наносим на зачищенное место флюс и паяльником с небольшим количеством олова, залуживаем этот участок (рисунок 19 и 20).

Рис. 19.Рис. 20. Используем паяльник для лужения

Когда медь удастся залудить, припаиваем к ней оторвавшуюся дорожку с выводом от нагревателя.

Рис. 21. Итог пайки

Убедившись, что пайка надежная, устанавливаем плату на свое место, предварительно уложив выводы близлежащего элемента.

Рис. 22. Устанавливаем плату на место

Перед тем, как собрать плойку, проверяем ее работоспособность.

Переводим переключатель на плате в режим «ВКЛ» и включаем шнур в сеть 220 В. Загорается светодиод, значит, напряжение сети пошло на выводы нагревательных элементов.
Во время работы не нужно касаться платы руками, так как можно получить разряд электрического тока. Делать это можно только тогда, когда напряжение будет снято.

Через несколько секунд пальцем пробуем – греют ли оба элемента. В этом случае пайка дала свой результат. Оба нагревателя набирают температуру. Можно считать, что причина поломки найдена и дефект устранен.

Теперь нужно выключить шнур из сети и подождать пока прибор остынет, чтобы не обжечь при сборке руки. Укладываем остальные провода так, чтобы они не мешали во время сборки, избегая сильных перегибов и натяжений. Также следить за посадочными местами для винтов. Провода должны плавно обходить их.

На рычаг переключателя надеваем дополнительный переходник. Устанавливаем первую декоративную планку (рис. 23).

Рис. 23. Устанавливаем первую декоративную планку

Светодиод и рычаг переключателя должны попасть в соответствующие отверстия пластины. Закручивать винты стоит только тогда, когда вы убедились, что панель окончательно села и ней между ее краев зазоров и торчащих проводов.

Далее укладываем выход шнура и ставим на него прижимную деталь. Закручиваем ее винтом (рис. 24).

Рис. 24. Закручиваем винт

Вставляем пружину в соответствующее гнездо и состыковываем две части плойки.

Рис. 25. Вставляем пружину

Преодолевая усилие пружины с помощью пальцев рук, вставляем пластмассовую шпильку, соединяя элементы плойки между собой (рисунки 26 и 27).

Рис. 26. Соединяем элементы плойки между собойРис. 27.

После того, как шпилька станет на свое место, закручиваем крепежный винт.

Рис. 28. Закручиваем крепежный винт

Надеваем декоративные заглушки с двух сторон, прижав их пальцами.

Проверяем, как работает пружина, сжимая плойку.

Рис. 29. Проверяем как работает пружина

Включаем прибор в сеть и еще раз проверяем нагрев обоих керамических элементов.

Как выяснилось, проблема была незначительной, и ее удалось устранить без особого труда.

Рис. 30. Плойка для волос в рабочем состоянии

Теперь прибор прослужит еще несколько лет, делая свою хозяйку красивой и привлекательной.
