Стиральные машины Сибирь с центрифугой полуавтомат: схема и инструкция

К сожалению, не во всех населенных пунктах есть централизованное водоснабжение. В связи с этим многим людям приходится испытывать некоторые трудности. Невозможность пользоваться стиральной машиной-автомат – одна из них. Исправить ситуацию поможет устройство, работающее в полуавтоматическом режиме. Хороший пример – стиральная машина Сибирь с центрифугой (Сибирь-6).

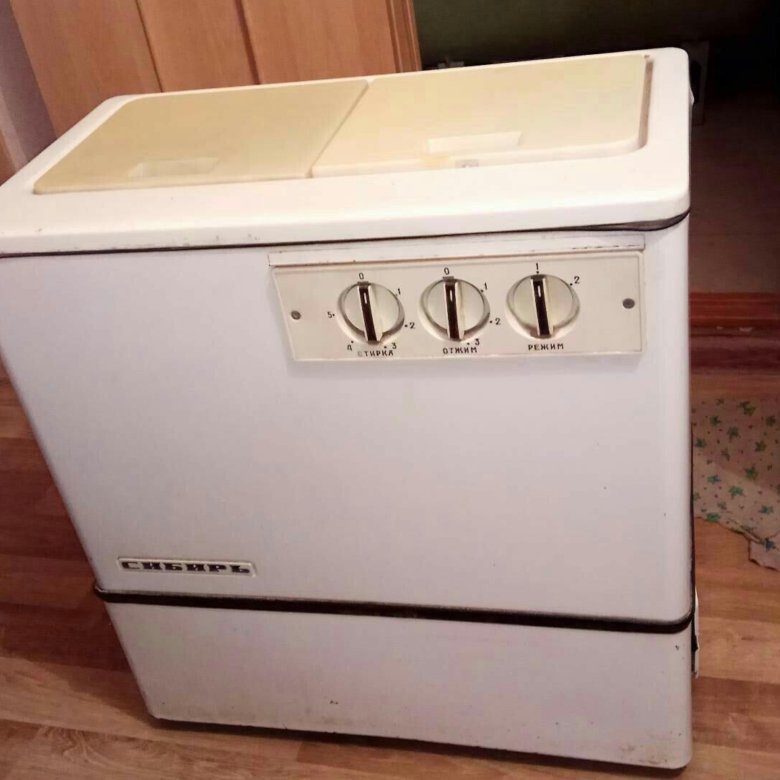

Сибирь 6

Преимущества и недостатки

Стиральная машина-полуавтомат имеет массу преимуществ:

  1. Скромные габариты. Позволяют установить изделие даже в самых тесных помещениях.
  2. Небольшой вес. Легко перемещаются в пределах дома/квартиры или транспортируются в автомобиле.
  3. Экономичность. Машинка-полуавтомат, Сибирь в том числе, в процессе стирки используют гораздо меньше воды и электрической энергии.
  4. Вертикальная загрузка. Это особенно удобно в том случае, когда в процессе работы в машинку нужно добавить вещи.
  5. Надежность и простота в использовании. Стиральная машина-полуавтомат не требует использования каких-то специальных ухаживающих средств или смягчителей для жесткой воды. Для автоматических устройств такие средства просто необходимы.
  6. В стиральных машинах с центрифугой можно включать сразу два режима: стирка и отжим.
  7. Работа устройства никак не зависит от водопроводной системы и канализации. Воду в машинку сначала нужно самостоятельно залить, а после вылить.

Из недостатков можно выделить низкую функциональность. У подобных изделий нет такого же набора рабочих программ, как у машин-автомат.

Схема стиральная машина Сибирь 6

Основные характеристики

Итак, стиральная машина-полуавтомат Сибирь имеет ряд характеристик и технических данных.

  1. Два режима работы: нормальный и бережный.
  2. Для одной стирки понадобится 37 л воды.
  3. В нормальном режиме можно постирать 2 кг белья, в бережном 1,5 кг.
  4. Процесс стирки в обоих режимах занимает 5 мин.
  5. На отжим уходит 3 мин.
  6. Центрифуга вращается со скоростью 2 700 оборотов в минуту.
  7. Максимальный вес равен 45 кг.

Поставляется машинка в комплекте с инструкцией по эксплуатации, двумя шлангами (сливным и заливным), защитной сеткой, емкостью для слива оставшейся воды, щипцами для белья.

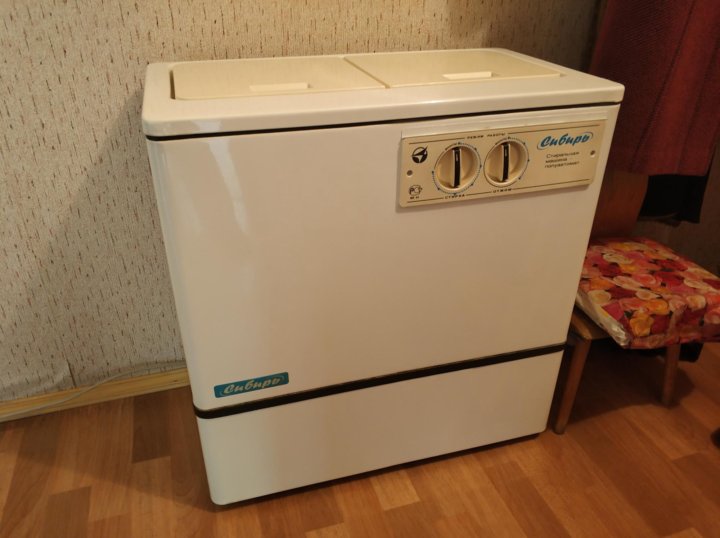

Полуавтомат Сибирь-6

Общие рекомендации

Чтобы стиральная машина Сибирь-6 работала без сбоев, необходимо придерживаться простых рекомендаций. Большая часть из них записана в руководстве по применению:

  1. Перед тем, как подключить устройство к электрической сети, необходимо внимательно прочитать инструкцию.
  2. При покупке необходимо потребовать от продавца проведение пробного пуска.
  3. Важно, чтобы напряжение в сети соответствовало тому, которое записано в руководстве. Категорически запрещено использовать машинку, если оно выше 242 В или ниже 198 В.
  4. Перед началом стирки нужно снять элементы, которые фиксируют двигатель стиральной машины Сибирь. Как это сделать, показано на схеме в инструкции.
  5. Если устройство было куплено зимой, до начала его эксплуатации после занесения в дом должно пройти минимум 4 часа.
  6. Если в баке нет воды, включать устройство не рекомендуется.
  7. Переключать режимы работы во время стирки нельзя.
  8. Нельзя пользоваться кипятильником для нагрева воды в баке.

Следование этим советам позволит продлить срок службы машины и избежать ее ремонта.

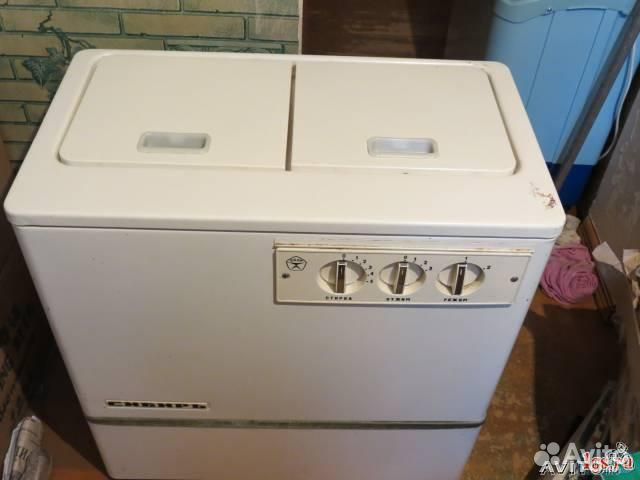

Сибирь-6

Устройство

Инструкция для стиральной машины Сибирь с центрифугой содержит информацию относительно ее устройства. Оно показано в виде схемы, как на фото. Конструкция состоит из таких запчастей:

  • бак;
  • активатор в форме диска;
  • центрифуга;
  • расположенный вертикально ротор;
  • верхняя крышка;
  • шасси;
  • передняя панель.

Машинка имеет двигатель мощностью 180 Вт, скорость вращения – 1350 оборотов.

Устройство и принцип работы «Сибирь-6»

Активатор имеет несколько лопастей, которые в процессе вращения вспенивают средство для стирки. При нормальном режиме активатор крутится против часовой стрелки и позволяет эффективно очищать вещи изо льна и хлопка. В бережном режиме активатор крутится чуть медленнее и в обратную сторону. Используется для очищения шелка и других деликатных вещей.

Для работы центрифуги используется другой двигатель. Он имеет мощность 120 Вт и скорость 2700 оборотов. Отжим осуществляется только при закрытой крышке. Если ее открыть, сработает микровыключатель, и двигатель прекратит свою работу.

Как показывает схема стиральной машины Сибирь, оба двигателя стоят на резиновых амортизаторах, которые способствуют уменьшению шума и вибрации. Резиновые запчасти (прокладки) используются и для соединения всех узлов.

Как видно на фото, на передней части машинки есть панель управления. Она состоит из нескольких частей:

  • переключатель режимов;
  • ручка включения центрифуги;
  • ручка включения активатора.

Также здесь есть две временные шкалы, позволяющие выбрать время работы в ручном режиме.

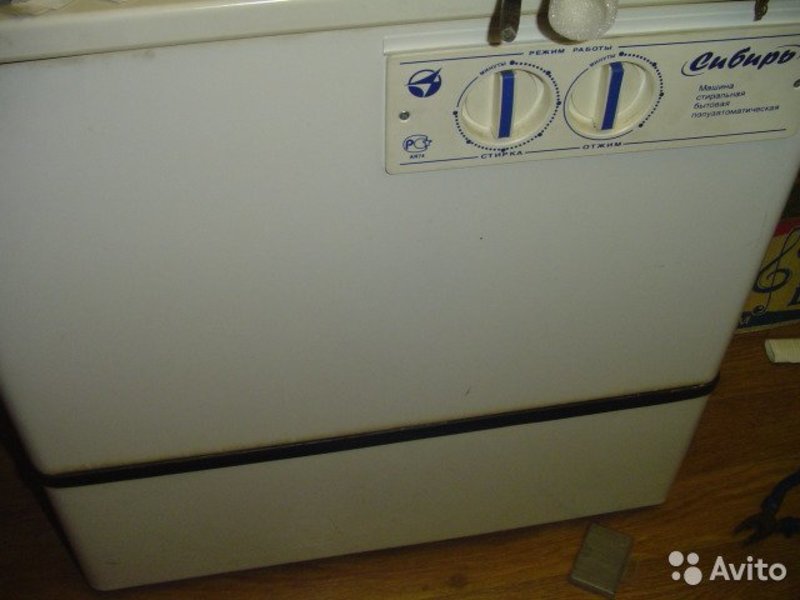

Передняя панель Сибирь 6

Принцип работы

Еще до начала стирки следует рассортировать белье. Цветное и белое нужно стирать отдельно. В стиральных машинах такого типа в первую очередь нужно стирать не сильно грязные вещи. Более загрязненное белье рекомендуется оставить на потом.

Весь процесс состоит из нескольких этапов:

  1. С помощью переключателя выбрать нужный режим.
  2. Налить в бак предварительно подогретую воду и всыпать порошок.
  3. Загрузить белье.
  4. Выставить время стирки. На 1 партию отводится от 2 до 5 мин.
  5. Если содержимое машинки не вращается, она перегружена. Нужно вытащить пару вещей, и стирка возобновится.
  6. После того, как работа окончена, воду необходимо сменить на чистую. Полоскать лучше 2 раза по 2 мин.
  7. Далее идет отжим. Он происходит на большой скорости, поэтому белье должно быть распределено максимально равномерно. Процесс можно завершить до того, как закончится время (обычно 2 мин). Достаточно просто повернуть переключатель до положения «выкл.».

Отдел для отжима

После того, как работа окончена, устройство необходимо промыть чистой водой. Остатки мыльной пены и грязи скапливаются и выводят из строя таких запчастей, как шланги, клапаны, насос и т.д. Может потребоваться ремонт. Крышками баки накрывать не нужно. Пусть внутренняя часть просохнет на протяжении 2-3 часов.

Стиральные машины Сибирь (Сибирь-6) – хорошая замена автоматическим устройствам. Особенно удобны они там, где нет централизованного водоснабжения. В инструкции по эксплуатации Сибири есть ее схема, правила работы, указания относительно ремонта и прочее. Более подробная информация содержится в видео.

Как снять двигатель центрифуги стиральную машинку сибирь

Содержание

  1. Стиральная машина сибирь как снять центрифугу
  2. Преимущества и недостатки
  3. Особенности и преимущества
  4. Основные характеристики
  5. Общие рекомендации
  6. Инструкция по эксплуатации
  7. Устройство
  8. Как снять центрифугу со стиральной машинки сибирь
  9. Не работает реле времени
  10. Не работает блокировка крышки люка бака центрифуги
  11. Конденсатор электродвигателя потерял свою ёмкость
  12. Сгорел электродвигатель центрифуги
  13. Устройство стиральной машины.
  14. Принцип работы
  15. Видео

Стиральная машина сибирь как снять центрифугу

К сожалению, не во всех населенных пунктах есть централизованное водоснабжение. В связи с этим многим людям приходится испытывать некоторые трудности. Невозможность пользоваться стиральной машиной-автомат – одна из них. Исправить ситуацию поможет устройство, работающее в полуавтоматическом режиме. Хороший пример – стиральная машина Сибирь с центрифугой (Сибирь-6).


Сибирь 6

Стиральная машина-полуавтомат имеет массу преимуществ:

Из недостатков можно выделить низкую функциональность. У подобных изделий нет такого же набора рабочих программ, как у машин-автомат.


Схема стиральная машина Сибирь 6

Особенности и преимущества

Стиральная машинка Сибирь является идеальным вариантом для семей, живущих в сельской местности, дачников или в домах с отсутствием полноценной канализации и водопровода.

Основные характеристики

Итак, стиральная машина-полуавтомат Сибирь имеет ряд характеристик и технических данных.

Поставляется машинка в комплекте с инструкцией по эксплуатации, двумя шлангами (сливным и заливным), защитной сеткой, емкостью для слива оставшейся воды, щипцами для белья.


Полуавтомат Сибирь-6

Общие рекомендации

Чтобы стиральная машина Сибирь-6 работала без сбоев, необходимо придерживаться простых рекомендаций. Большая часть из них записана в руководстве по применению:

Следование этим советам позволит продлить срок службы машины и избежать ее ремонта.


Сибирь-6

Инструкция по эксплуатации

После приобретения стиральной машины «Сибирь» важно удалить элементы фиксации, установленные на двигателе. При пониженных атмосферных температурах с момента попадания техники в дом до ее запуска должно пройти не менее 4 часов. Машинку нельзя запускать без воды — мотор выйдет из строя, также следует исключить нагрев воды в баке при помощи кипятильника, переключение режимов после запуска процесса стирки.

Порядок действий при стирке включает ряд шагов.

ЧИТАТЬ ДАЛЕЕ: Стиральная машина Малютка 41 фото модели с отжимом Как пользоваться и как разобрать машину своими руками Устройство

Это основные рекомендации по эксплуатации стиральной машины «Сибирь» активаторного типа, оснащенной центрифугой.

Устройство

Инструкция для стиральной машины Сибирь с центрифугой содержит информацию относительно ее устройства. Оно показано в виде схемы, как на фото. Конструкция состоит из таких запчастей:

Машинка имеет двигатель мощностью 180 Вт, скорость вращения – 1350 оборотов.


Устройство и принцип работы «Сибирь-6»

Активатор имеет несколько лопастей, которые в процессе вращения вспенивают средство для стирки. При нормальном режиме активатор крутится против часовой стрелки и позволяет эффективно очищать вещи изо льна и хлопка. В бережном режиме активатор крутится чуть медленнее и в обратную сторону. Используется для очищения шелка и других деликатных вещей.

Для работы центрифуги используется другой двигатель. Он имеет мощность 120 Вт и скорость 2700 оборотов. Отжим осуществляется только при закрытой крышке. Если ее открыть, сработает микровыключатель, и двигатель прекратит свою работу.

Как показывает схема стиральной машины Сибирь, оба двигателя стоят на резиновых амортизаторах, которые способствуют уменьшению шума и вибрации. Резиновые запчасти (прокладки) используются и для соединения всех узлов.

Как видно на фото, на передней части машинки есть панель управления. Она состоит из нескольких частей:

Также здесь есть две временные шкалы, позволяющие выбрать время работы в ручном режиме.


Передняя панель Сибирь 6

Как снять центрифугу со стиральной машинки сибирь

Не работает реле времени

Снять реле, на обратной стороне указан порядок замыкания контактов, проверить методом «прозвонки», при необходимости заменить.

Не работает блокировка крышки люка бака центрифуги

Самое простое, закоротить необходимые выводы блокировки.

Конденсатор электродвигателя потерял свою ёмкость

Замереть ёмкость или поставить заведомо исправный конденсатор.

Неисправность конденсаторов серии МБГП (на фото слева) определяется по внешнему виду, из них вытекает электролит, на ощупь похож на смазку.

Сгорел электродвигатель центрифуги

Электродвигатели центрифуги на всех полуавтоматических стиральных машинах типа «Сибирь» горят в большинстве случаев по следующей схеме: засорился или вышел из строя перепускной клапан, вода стала поступать в бак центрифуги, и через сальник манжеты центрифуги (см рис.) капать на электродвигатель.

Поэтому необходима замена или ремонт всех выше перечисленных деталей.

Кроме этого необходимо заменить резинки подвески (см рис.).

Со временем они вытягиваются, и это приводит к тому, что бачок центрифуги опускается и своим основанием, при вращении рвёт сальник манжеты центрифуги. Длина новой резинки – 10 см.

Для того, чтобы снять двигатель, отворачиваем 6 винтов верхней крышки, ключом на 10 держим гайки с обратной стороны, снимаем крышку.

Чтобы отвернуть гайку бачка центрифуги (см. рис.) придётся изготовить ключ.

Берём трубу на ¾ дюйма, делаем на ней ножовкой с торца два параллельных распила, отгибаем «уши», сгибаем трубу под углом 90 градусов.

Отворачивать следует вдвоём, один удерживает бачок от проворачивания, второй откручивает гайку. Снимать бачок с вала нужно тоже вдвоём, один, двумя руками тянет бачок вверх, второй через деревянный брусок бьёт по концу вала молотком.

Для ускорения процесса можно на дно бачка, накапать какой либо кислоты (например, уксусной эссенции). После снятия бачка вынимаем поперечный штырь из вала двигателя (на нём и держится бачок) и переворачиваем машинку «верх ногами», и снимаем двигатель с машинки.

Для того чтобы вынуть манжету центрифуги, необходимо сначала снять стопорное кольцо, которое находится со стороны электродвигателя.

При перемотке электродвигателей, проверти состояние подшипников, при необходимости замените. Подшипники 202 серии.

Если двигатель без подшипников, на втулках, то перемотке он не подлежит, из-за отсутствия ремонтных втулок. В крайнем случае, при наличии соответствующего оборудования, можно подобрать подшипник по валу якоря, и в крышках двигателя расточить посадочное место под наружный диаметр подшипника.

Напряжение сети, В220Размеры, мм670х375х700
Потребляемая мощность, Вт600Масса, кг40
Загрузка сухим бельем, кг2,0

Устройство стиральной машины.

Стиральная машина СИБИРЬ-5М состоит из баков, шасси, верхней и передней панелей. Стиральный бак и бак центрифуги выполнены как единая сварная конструкция из листового алюминия. На передней стенке стирального бака расположен узел активатора, а на задней — обтюратор, предназначенный для ввода сливного шланга. Для более интенсивной циркуляции моющего раствора и, следовательно, лучшей отстирываемости стиральный бак имеет фасонное закладное дно. Ко дну бака центрифуги на трех резиновых амортизаторах крепится электродвигатель привода центрифуги. На нижнем торце электродвигателя укрепляется центробежный насос.

Рис. 1 Внешний вид и устройство Сибирь-5М

Шасси представляет собой сварную конструкцию, выполненную из листовой стали. В нижней части по периметру шасси усилено поясом жесткости из листовой стали, к боковым и задней стенке приварены четыре стойки, на которых установлены баки. Через стойку нагрузка от баков передается на пояс жесткости. К поясу жесткости крепятся также ходовые ролики, электродвигатель привода, перепускной клапан и блок конденсаторов. На правой боковой стенке шасси имеется пенал с откидной крышкой для хранения присоединительного шнура и штуцер для присоединения сливного шланга. К верхней панели на шарнирахприкрепляются крышки, закрывающие стиральный и сливной баки. Передняя панель выштампована из тонкой листовой малоуглеродистой стали. В ее правом верхнем углу расположен пульт у правления.

Рис. 2 Устройство узла активатора.

Узел активатора (рис.2) состоит из дискового активатора и вала, изготовленных из пластмассы методом прессования. Вал активатора вращается в подшипнике скольжения, который состоит из корпуса, двух бронзографитовых втулок и сальников. Корпус подшипника крепится гайкой к стенке стирального бака. Для обеспечения герметичности под фланцы корпуса устанавливается прокладка из паронита. На оси активатора закрепляется шкив его привода.

Рис.3 Устройство узла привода активатора.

Узел привода активатора (рис.3) состоит из электродвигателя с размещенным на его валу шкивом, посредством которого вращательное движение вала электродвигателя передается активатору. Электродвигатель установлен на качающейся опоре, ось которой укреплена в кронштейнах при помощи двух резиновых и двух пластмассовых втулок. Втулки нужны для изоляции корпуса электродвигателя от корпуса машины и снижения уровня звука и вибрации, возникающих при работе. Вращающий момент с вала электродвигателя через шкив и ременную передачу передается на активатор. Необходимое натяжение ремня обеспечивается собственной массой электродвигателя и пружиной.

Рис. 4 Устройство узла привода и подвески центрифуги.

Ротор центрифуги приводится во вращение электродвигателем, подвешенным на трех резиновых амортизаторах, которые служат для гашения колебаний, возникающих при вращении неуравновешенных масс. Ротор закреплен на валу посредством штифта и гайки. Вращательное движение от вала электродвигателя передается ротору через пластмассовую муфту, которая изолирует ротор центрифуги от корпуса электродвигателя. Для герметизации бака центрифуги и возможности самоустановки ротора при вращении подшипник вала центрифуги, имеющий торцевое сальниковое уплотнение и бронзографитовую втулку, выполнен в виде гофрированной резиновой диафрагмы.

Принцип работы

Еще до начала стирки следует рассортировать белье. Цветное и белое нужно стирать отдельно. В стиральных машинах такого типа в первую очередь нужно стирать не сильно грязные вещи. Более загрязненное белье рекомендуется оставить на потом.

Весь процесс состоит из нескольких этапов:


Отдел для отжима

После того, как работа окончена, устройство необходимо промыть чистой водой. Остатки мыльной пены и грязи скапливаются и выводят из строя таких запчастей, как шланги, клапаны, насос и т.д. Может потребоваться ремонт. Крышками баки накрывать не нужно. Пусть внутренняя часть просохнет на протяжении 2-3 часов.

Стиральные машины Сибирь (Сибирь-6) – хорошая замена автоматическим устройствам. Особенно удобны они там, где нет централизованного водоснабжения. В инструкции по эксплуатации Сибири есть ее схема, правила работы, указания относительно ремонта и прочее. Более подробная информация содержится в видео.

Источник

Видео

Как снять вал с мотора центрифуги ДАОЦ У4.

Разбор стиральной машинки Сибирь на метал. Отличный результат

💲Сколько заработал денег, РАЗОБРАВ Стиральную машинку на МЕТАЛЛОЛОМ 💲

Безударное снятие центрифуги с вала электродвигателя.

Как подключить двигатель от центрифуги стиральной машины

НОВЫЙ СТИРАЛЬНЫЙ ПОМОШНИК

РАЗБОР МАШИНКИ ВОЛНА…

Стиральная машина Сибирь не работает центрифуга, натяжка ремня .

Восстание стиральной машины Сибирь

Замена подшипников на двигателе ДАО Ц центрифуга

Электросхема стиральной машины сибирь — dj-sensor.ru

Содержание

  1. Устройство стиральной машины.
  2. Электрооборудование.
  3. Устройство стиральной машины.
  4. Электрооборудование.
Напряжение сети, В220Размеры, мм680х390х710
Номинальная потребляемая мощность, Вт560Масса, кг38,1

Устройство стиральной машины.

Стиральная машина СИБИРЬ-6 предназначена для стирки, полоскания и отжима белья. Машина снабжена двумя электродвигателями: для привода активатора и ротора центрифуги. Переключение режимов работы производится с панели управления, на которой закреплены ручки реле времени отжима и стирки для включения электроприводов центрифуги и активаторов, а также ручки переключателя режимов стирки. Вращение активатора обеспечивает электродвигатель АВЕ-071-4С при помощи клинового ремня. Лопасти активатора имеют специальную форму. Вращение центрифуги обеспечивает электродвигатель ДАОЦ-У4. На его нижнем торце закреплен центробежный насос, который соединен патрубками с клапаном слива и штуцером. Электродвигатели установлены на резиновых амортизаторах для уменьшения шума и вибрации. В конструкции предусмотрено защитное устройство. Оно состоит из блокиратора, который отключает электродвигатель электропривода центрифуги при открывании крышки.

Рис. 1 Внешний вид и устройство стиральной машины СИБИРЬ-6

Электрооборудование.

Рис. 2 Схема электрическая принципиальная стиральной машины СИБИРЬ-6.

РВ1, РВ2 — реле времени РВ-6Р — реле РТ-10
МП — микровыключатель МП-2102С1 — конденсатор емкостью 6 мкФ
М1 — электродвигатель АВЕ-071-4СС2, С3 — конденсаторы емкостью 4 мкФ
М2 — электродвигатель ДАОЦ-У4К1 — колодка левая
П — переключатель ПСМ-10К2 — колодка правая

Установленное на машинах реле времени обычно позволяет регулировать время стирки от 0 до 6 мин. Для наиболее качественной стирки цикл работы машины должен быть следующий: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с — вращение в другую сторону, 10 с — перерыв и т.д. В этом случае стиральную машину можно улучшить см. модернизация стиральной машины , где предлагается устройство реверса электродвигателя СМ. Это устройство подойдет и в случае выхода из строя циклического реле времени.

Читайте также:  Что означают цифры в паспорте под фотографией

Еще материалы по теме:

«Лепаев Д.А. Устройство и ремонт бытовых электроприборов -М Легпищепром,1984»

«Скоробогатов Н.А. Современные стиральные машины и моющие средства СПб БХВ-Петербург Арлит 2001»

Всего хорошего, пишите to Elremont © 2005

Напряжение сети, В220Размеры, мм680х390х710
Номинальная потребляемая мощность, Вт560Масса, кг38,1

Устройство стиральной машины.

Стиральная машина СИБИРЬ-6 предназначена для стирки, полоскания и отжима белья. Машина снабжена двумя электродвигателями: для привода активатора и ротора центрифуги. Переключение режимов работы производится с панели управления, на которой закреплены ручки реле времени отжима и стирки для включения электроприводов центрифуги и активаторов, а также ручки переключателя режимов стирки. Вращение активатора обеспечивает электродвигатель АВЕ-071-4С при помощи клинового ремня. Лопасти активатора имеют специальную форму. Вращение центрифуги обеспечивает электродвигатель ДАОЦ-У4. На его нижнем торце закреплен центробежный насос, который соединен патрубками с клапаном слива и штуцером. Электродвигатели установлены на резиновых амортизаторах для уменьшения шума и вибрации. В конструкции предусмотрено защитное устройство. Оно состоит из блокиратора, который отключает электродвигатель электропривода центрифуги при открывании крышки.

Рис. 1 Внешний вид и устройство стиральной машины СИБИРЬ-6

Электрооборудование.

Рис. 2 Схема электрическая принципиальная стиральной машины СИБИРЬ-6.

РВ1, РВ2 — реле времени РВ-6Р — реле РТ-10
МП — микровыключатель МП-2102С1 — конденсатор емкостью 6 мкФ
М1 — электродвигатель АВЕ-071-4СС2, С3 — конденсаторы емкостью 4 мкФ
М2 — электродвигатель ДАОЦ-У4К1 — колодка левая
П — переключатель ПСМ-10К2 — колодка правая

Установленное на машинах реле времени обычно позволяет регулировать время стирки от 0 до 6 мин. Для наиболее качественной стирки цикл работы машины должен быть следующий: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с — вращение в другую сторону, 10 с — перерыв и т.д. В этом случае стиральную машину можно улучшить см. модернизация стиральной машины , где предлагается устройство реверса электродвигателя СМ. Это устройство подойдет и в случае выхода из строя циклического реле времени.

Читайте также:  192000 Гц студийная запись

Еще материалы по теме:

«Лепаев Д.А. Устройство и ремонт бытовых электроприборов -М Легпищепром,1984»

«Скоробогатов Н.А. Современные стиральные машины и моющие средства СПб БХВ-Петербург Арлит 2001»

Всего хорошего, пишите to Elremont © 2005

Электродвигатель типа АВЕ 071-40У4 от стиральной машины «Сибирь» имеет две обмотки — пусковую и рабочую, из снятого двигателя торчат четыре провода. Эти 4 провода необходимо «прозвонить» любым пробником или прибором, чтобы определить выводы каждой из обмоток. Далее на корпусе двигателя Вы можете прочитать, конденсатор какой емкости Вам потребуется для пуска однофазного асинхронного двигателя на 220 Вольт от стиральной машинки «Сибирь» — это конденсатор емкостью 6 микрофарад на напряжение 600 Вольт. Далее соединяете все по электрической схеме, представленной ниже. Если двигатель и конденсатор исправны, то все должно работать.

Ниже на фото представлено практическое воплощение способа подключения однофазного асинхронного двигателя на 220 Вольт и, в отличие от сказанного выше, здесь применен конденсатор не на 6 мкф 600В, а два параллельно соединенных конденсатора, емкость каждого из которых 4 мкф, что в сумме составит 8 мкф — ничего страшного, такая схема пуска тоже отлично работает. Если Вы захотите изменить направление вращения вала двигателя, т.е. осуществить реверс, то Вам необходимо просто поменять местами выводы обмотки В (см. схему электрическую принципиальную). Данную схему подключения можно использовать для изготовления из этого, или другого аналогичного асинхронного однофазного двигателя, точила (наждака). Удачи Вам!

  • Автор: Мария Сухоруких

Стиральная машина «Малютка-2»

И еще один представитель всех времен — легендарная «Малютка». Ее внешний вид на фото слева. Схема ее проста (рис.4), поэтому без излишних комментариев просто помещаем ее на странице.

Стиральные машины типа СМР

Стиральная машина «Рига-17»

Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10.

Включение машины осуществляется поворотом ручки-указателя реле времени. Отключение машины происходит автоматически по истечении установленного времени. Для пуска и защиты от перегрузок двигателя стиральная машина снабжена автоматическим пускозащитным реле типа РТК.
Переключатель режимов работы ПСМ-10 можно увидеть на фото слева.
Внешний вид реле РВ-6 представлен на фото справа.
На некоторых сайтах можно встретить предложения о продаже таких реле. Например, здесь
http://www.gmbm-shop.ru/index.php?productID=1872&picture_id=5304

Мелкие детали данных изделий можно посмотреть в увеличенном виде, нажав на каждую из фотографий.
Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле.

К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина «Рига-17» и, скажем, «Киргизия-4» и меют одинаковый внешний вид и различаются только используемым двигателем. В «Киргизия-4» это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде «Вятка-автомат». К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.

читать далее…

для увеличения кликнуть по фото

Стиральная машина «Волга-9» СМР-1,5

Электрическая схема стиральной машины «Волга-9» включает в себя электродвигатель М типа ДБСМ-1Е4 с пусковой ПО и рабочей РО обмотками. Перключатель В типа 10-4У42 служит для переключения обмоток двигателя на два режима работы.
Реле времени РВ типа РВ-6 рассчитано на 6 минут работы. Пускозащитное реле типа РТК-1-1 предназначено для предохранения обмоток электродвигателя от перегрева и отключения его при перегрузке.

Штепсельная вилка Ш надета на соединительный шнур.

Стиральная машина «Русалка» СМР-2

Электрическая схема стиральной машины «Русалка» типа СМР-2 включает в себя электродвигатель насоса М1 типа ЭНСМ-1, электродвигатель активатора М2 типа АВЕ-071-4С, ЭРУ — электронно-реверсивное устройство, КТ — реле времени серии РВ-6А, R — резистор номиналом 100кОм серии МЛТ-2, С1 — конденсатор типа К75-37 и КБГ-МН-2-600В емкостью 6мкФ, SA1/2 и SA1/3 — переключатели программ серии ПП 1-236-0, SA2 — тумблер типа Т1, ХР — соединительный шнур ШБВЛ-ВП 2х0,75.

Стиральные машины типа СМП

Стиральная машина «Рига-15»

СМП-1,5

Электрическая схема стиральной машины «Рига-15» и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш.
В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:

контакты

режим стирки

№

бережный

нормальный

1

—

+

2

+

—

2′

—

+

3

+

—

Стиральная машина «Аурика-80» СМП-2

Стиральная машина «Аурика-80» выпускалась в трех исполнениях.
Исполнение 1 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 115В и 60Гц; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б1 на 115В и 60Гц; защитного реле РТ типа РТ-10-3,3; конденсаторов С1 и С2 типа К42-19; микровыключателя МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при обслуживании и эксплуатации; реле времени РВ типа РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2.

Электрооборудование исполнения 2 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 220В; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б на 220В; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя МП типа МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при эксплуатации; реле времени РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2 и автотрансформатора ТР типа АПБ-630.

Электрооборудование стиральной машины «Аурика-80» исполнения 3 сомтоит из электродвигателя М1 (рис.6) привода активатора типа АВЕ-071-4; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя блокировки крышки центрифуги МП типа МП 2101; реле времени РВ типа РВ-6А, предназначенного для включения и автоматического отключения машины; шнура ШБВЛ-2.

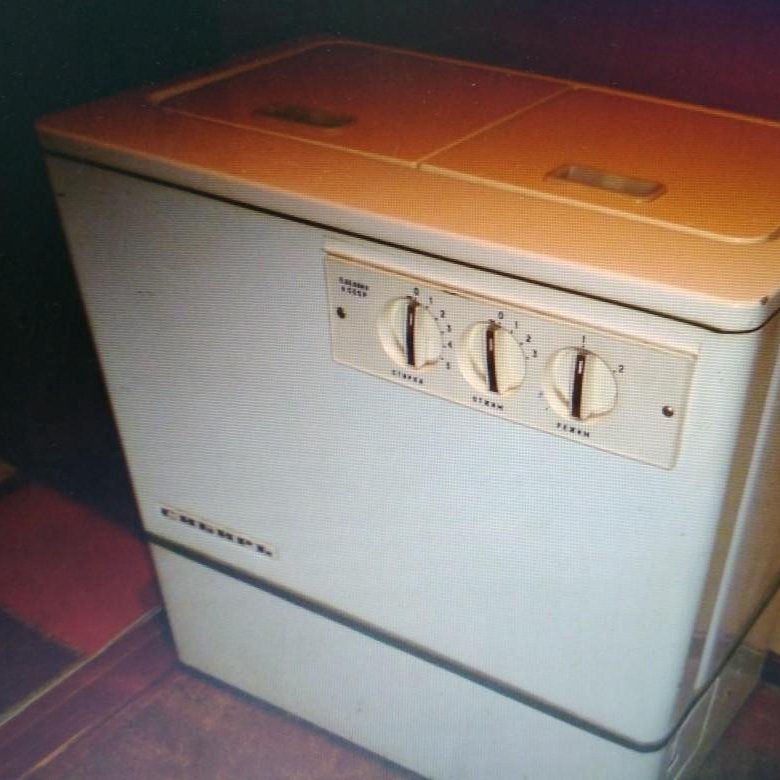

Стиральная машина «Сибирь-6» СМП

Электрическая схема стиральной машины «Сибирь-6» показана на рис.7. Для привода активатора в стиральной машине использован электродвигатель М1 типа АВЕ-071-4С мощностью 180 Вт и частотой вращения 1350об/мин. Вращение ротора центрифуги осуществляется электродвигателем М2 типа ДАО-ЦУ4 мощностью 120 Вт и частотой вращения 2700об/мин.

В машине установлено блокирующее устройство, которое при открывании крышки центрифуги воздействует на микровыключатель МП и отключает электродвигатель привода центрифуги.
В схеме также использованы микровыключатель МП серии МП-2102, два реле времени РВ-1 и РВ-2 из серии РВ-6, тепловое реле Р типа РТ-10, конденсатор С1 серии КБГ-МН-2-600В емкостью 4мкФ, С2 и С3 также типа КБГ-МН-2-600В емкостью 4мкФ, К1 и К2 — левая и правая колодки, П переключатель серии ПСМ-10.

Стиральная машина «Сибирь-7Б»

Электрическая схема стиральной машины «Сибирь-7Б» работает от сети 220В. Электродвигатель М2 АВЕ-071-4с типа М191 стирального барабана приводится в движение замыканием контактов реле времени РВ2 типа РВ-30А при условии, если крышка стирального бака закрыта, и тем самым блокировочный микропереключатель МП2 типа МП2102 замкнут. Циклично-реверсивное вращение электродвигателя М2 обеспечивается программным устройством П, приводимым в движение электродвигателем М3 типа ДСМ2-П-220. Кулачок программного устройства П имеет два профиля.

Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение «слив» микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1,.
.., К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.

Справочная таблица. Используемое оборудование стиральных машин
стиральная машинаприбор управленияэлектродвигательпотребляемая мощность, Вт
Донбасс СМР-1,5РТ-10; ПНВС-10АВЕ-071-4С370
Донбасс-3 СМР-1,5РВ-6; РТ-10; ПСМ-10АВЕ-071-4С370
Десна СМ-1РВ-6ААВЕ-071-4С или КД-120-4/56250
Таврия СМР-1,5РТ-10; ПНВС-10АВЕ-071-4С300
Таврия-2 СМР-1,5РВ-6; РТ-10; ПК-12-23АВЕ-071-4С350
Алма-Ата СМР-1,5РВ-6; РТ-10; РТК-1-3АЕР16-07300
Алма-Ата-3 СМР-1,5РВ-6; ПК-12-23АЕР16-07300
Волжанка СМР-1,5РВ-6АВЕ-071-4С300
Волжанка-М СМР-1,5РВ-6А; РТ-10-1,4АВЕ-071-4С300
Вятка-автомат-12ДРТ-А-40; ДРТ-Б-60; ДРТ-Б-90; РУ-3СМ; МП21102С-1-У3; КСМА4АУТ-80В2/16УХЛ42200
Золушка СМП-2РВ-6А; РТ-10; РВР-6АВЕ-071-4С500
Аурика-80 СМП-2РВ-6А; РТ-10-3АВЕ-071-4С; ДЦСМ-3Б500
Аурика-78 СМП-2РВ-6А; РТ-10АВЕ-071-4С; ДЦСМ-3Б500
Золушка-3 СМП-2РВ-6А; РВР-6АВЕ-071-4С; ДЦСМ-3Б500
Золушка-4 СМП-2РВ-6А; РТ-10-1,4; Т-78-283; РУ-3СМАВЕ-071-4С; ДЦСМ-3Б2500
Кишинеу-2 СМА-4Командоаппарат ДРТ-А-40; ДРТ-Б-60; ДРТ-Б-904АУТ80В2/16УХЛ162400
Оренбург СМР-1,5РВ-6А; РТ-10АВЕ-071-4С300
Оренбург-2 СМР-1,5РВ-6А; ПК-12-23-2043АВЕ-071-4С300
Кама-5 СМР-1,5ПНВС-10; РТ-10АВЕ-071-4С; М430370
Кама-7 СМР-1,5ПНВС-10; РТ-10АВЕ-071-4С; М430370
Кама-8 СМР-1,5ПК-12-23; РТ-10-1,2АВЕ-071-4С; М430370
Кама-8М СМР-1,5РВ-6; РТ-10-1,9ААВЕ-071-4С; М430370
Исеть-3 СМР-1,5ПНВС; РТК-1-1АД-180-4/71С370
Исеть-8 СМР-1,5РВ-6А; РТК-1-1АД-180-4/71С370
Симбирка СМР-1,5ПНВС-10; РТ-10АЕР-16У4-007300
Сибирь-6 СМП-2РВ-6; ПСМ-10-4У; РТ-10-1АВЕ-071-4С; ДАОЦ600
Волна-М СМП-2РВ-6А; РТ-10; РТП-2АВЕ-071-4С; ДАСЦ-У4; ДСМ2600
Амгунь СМР-1,5РВ-6АВЕ-071-4С300
Приморье-6М СМР-2РВ-6А; РТ-10-1,9АВЕ-071-4С300
Лыбидь СМ-1,5РВЦ-6-50; РВ-6ААВЕ-071-4СУ-4330
Белка-4 СМР-2РВ-6; РТ-10-1,4АВЕ-071-4С-18310
Урал-4 СМР-2РВ-6А; РТК-1-3АЕР-16У4-05350
Урал-4М СМР-2РВ-6А; РТК-1-3АЕР-16У4-05370
Чайка-3 СМП-2РВ-6А; ПСМ-10-4У42; РТК-1-3; МП-2102АЕР-16У4; ДАОЦ600
Ока-7 СМР-1,5РВ-6А; РТК-1-1; ПСМ-10-УАД-180-4/7101275
Волга-9 СМР-1,5РВ-6; РТК-1-3АЕР-16У4350
Волга-8Р СМР-1,5РВ-6А; РТК-1-3АЕР-16У4350
Волга-15 СМР-2РВ-6А; РТК-1-3У4АЕР-16У4-07360
ЗВИ-1 СМП-1,5РВ-6; РТК-1-1; РТК-1-2АД180-4; ДЦСМ-3Б480
ЗВИ-М СМП-1,5РВ-6; РТК-1-1; РТК-1-2АД180-4; ДЦСМ-3Б500
Эврика-3 СМП-3РВ-6; ПЦМ-2-10ДАСМ-2У4650
Эврика-автомат СМА-3КомандоаппаратДАСМ-2У42000
Рига-17 СМР-1,5РВ-6Б; РТК-1-1; ПСМ-10АД180-4/71370
Киргизия-4 СМР-1,5РВ-6А; РТК-1-3;ПСМ-10АЕР16УХЛ-2,0315
Малютка-2 СМ-1РТ-10АВЕ-07-АС200
Фея СМ-1,5РВЦ-6-50АВЕ-071-АС330
Азовье СМ-1,5РВР-6КА 180-4/56370
Русалка СМР-2РВ-6ААВЕ-071-АС370
Рига-13 СМР-1,5РВ-6Б; РТК-1-1; ПСМ-10АД180-4/71С370
Цента Ц-1,5ПВ2-10АВЕ-07-4Ц200
Рекомендуемая литература:
1. Лепаев Д.А. Справочник слесаря по ремонту бытовых электроприборов и машин. — Изд. 4-е, испр. и доп. — М.:Легпромбытиздат, 1986. — 264 с., ил.
2. Лепаев Д.А. Электрические приборы бытового назначения: Учебник для техникумов. — изд. 2-е, испр. и доп. — М.: Легкая и пищевая промышленность, 1982. — 264 с., ил.
3. Пособие по ремонту электробытовой техники. — Л.: Лениздат, 1989. — 208 с. (Для молодых рабочих).
4. Черницкий И. И., Потупиков И.Л. Ремонт бытовых приборов и машин в домашних условиях. — М.: МАшиностроение, 1992. — 160 с: Ил.
