16. Классификация размеров
Классификация размеров производится по признакам, перечисленным в табл. 2.
По назначению размеры подразделяются на исполнительные и справочные.
Исполнительные (рабочие) размеры подлежат обязательному выполнению по данному чертежу.
Справочные размеры указывают в целях повышения удобства пользования чертежом: их присутствие на чертеже зависит от общепринятых (но при этом не всегда писаных) правил и от желания чертежника.
Справочными размерами могут быть:
один из размеров замкнутой размерной цепи;
размеры, перенесенные с других чертежей;
размеры на сборочном чертеже, которые характеризуют предельные положения элементов, ход движущихся частей, определяют положение крепежных отверстий, уже выполненных по чертежу детали;
габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей;
размеры
элементов деталей, если они являются
элементами сортового проката и не
подвергаются обработке по данному
чертежу и др.
Габаритнымиразмерами называют размеры, определяющие предельные внутренние или внешние очертания предмета.

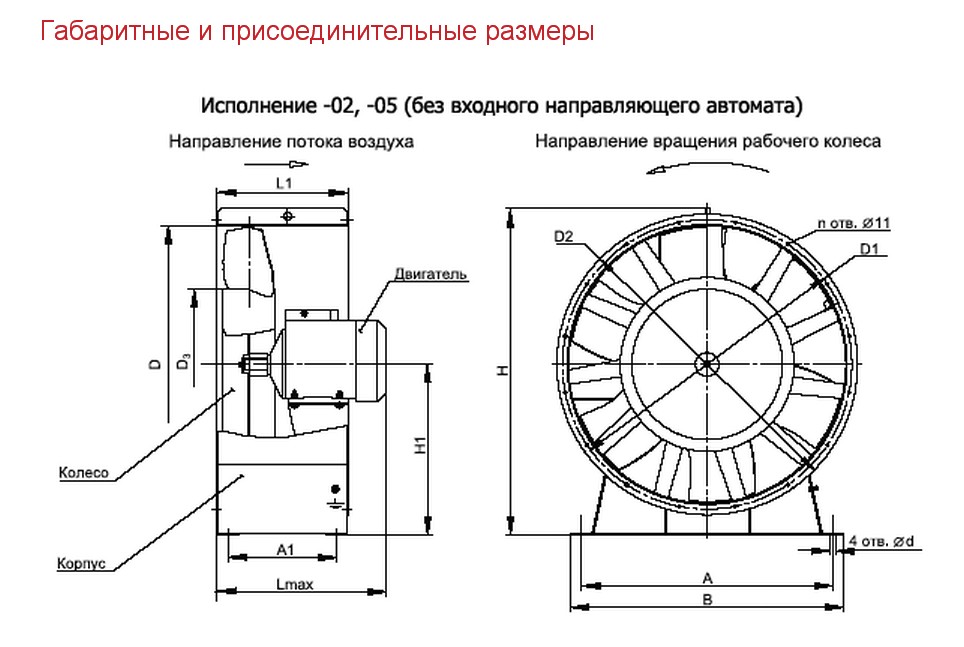

Установочными и присоединительными размерами называют размеры элементов изделия, по которым данное изделие устанавливают на месте монтажа или присоединяют к: другому изделию.
Примеры рассмотренных размеров приведены на рис. 57.
Справочные размеры выделяют среди исполнительных звездочкой (*). Если на чертеже только справочные размеры, то звездочки не ставят, но в технических условиях оставляют запись «Размеры для справок».
По геометрическому признаку размеры подразделяются на линейные, определяющие длину каких-то отрезков, в том числе длину, ширину и высоту предмета, диаметры, радиусы скруглений, и угловые, определяющие величины углов между поверхностями элементов и угловые координаты положения элементов (рис. 58).
По выполняемой функции различают размеры, определяющие:
величину изделия или его элементов;
положение
изделия или его элементов (координирующие
размеры).
Эти две группы размеров всегда присутствуют на чертеже детали, причем один и тот же размер одновременно может выполнять обе функции.
По времени и способу выполнения различают размеры:
● выполняемые при образовании заготовки;
● выполняемые при механической обработке заготовки;
● выполняемые при сборочных, монтажных или установочных операциях.
Таблица 2 Классификация размеров
Классифика- ционный признак | Наименование размеров | Определения и пояснения |
Назначение | Исполнительные Справочные | Размеры, подлежащие выполнению по данному чертежу Размеры, указываемые для удобства |
Геометрический признак | Линейные Угловые | Размеры, определяющие длину, ширину, высоту, диаметр, радиус скругления, длину дуги Размеры, определяющие угловые величины элементов и угловые координаты положения |
Функция | Определяющие величину Координирующие | Размер предмета или его элемента Размеры, определяющие положение изделия или его элемента |
Способ и время выполнения | Выполняемые при образовании заготовки (без удаления слоя материала) Выполняемые при механической обработке Сборочные, монтажные, установочные | Размеры, относящиеся к литейным, штампованным и прессованным поверхностям Размеры, при выполнении которых удаляется слой материала заготовки Размеры, выполняемые при сборочных, монтажных и установочных работах |
Форма записи | Обычные Комплексные Неуказываемые | Подавляющее большинство размеров Размеры,
комплексно определяющие особой формой
записи параметры стандартных резьб,
рифлений и т. Выполняются по умолчанию или по косвенным указаниям |
Рис. 57. Примеры габаритных, установочных и присоединительных размеров:
29.6* min, 27,1* max — габаритные размеры; 12 ± 0,5, 10 ± 0,5 — установочные размеры;
65 ± 0,2, 8 ± 0,2, 15 ± 0,2, 30 ± 0,1 — присоединительные размеры
Рис. 58. Примеры линейных (а, б) и угловых (е) размеров
По форме записи на чертежах размеры подразделяются на две группы:
● размеры, нанесенные в обычной форме в соответствии с типом определяемого элемента;
● размеры, дающие представление о величине предмета или его элемента с помощью условной записи (условного обозначения), определяющей комплекс размеров. Некоторые из этих размеров (например, обозначения стандартных резьб) могут частично определять геометрию предмета или его элемента.
Последние размеры будем называть комплексными.
В
табл. 2 упоминаются неуказываемые
размеры, т.е. размеры радиусов не
изображенных скруглений внутренних
углов и внешних ребер. К этим размерам
не следует причислять размеры изображенных
элементов, величина которых оговорена
в технических требованиях чертежа
записями типа «Неуказанные радиусы
скруглений 2 мм», «Все фаски 2
45º».
Запись типа «Все ребра притупить радиусом 2 мм» также исключает изображение скруглений на ребрах. Если в записи технического требования присутствует слово «радиус», то знак радиуса перед размерным числом не ставится.
В данном подразделе, рекомендуется ознакомиться со следующими стандартами ЕСКД: ГОСТ 2.307 — 68 «Нанесение размеров и предельных отклонений», ГОСТ2.109—73 «Основные требования к чертежам», ГОСТ 2.318 — 81 «Правила упрощенного нанесения размеров отверстий».
