Габаритные, установочные и присоединительные размеры электродвигателей. Особенности обозначений ГОСТ и МЭК (IEC)
Габаритные, установочные и присоединительные размеры электродвигателей. Особенности обозначений ГОСТ и МЭК (IEC)
Для российских компаний в последнее время актуален вопрос импортозамещения. И часто перед закупщиком оборудования стоит задача подобрать электродвигатель на замену импортному по техническим характеристикам, не привязываясь к определенному бренду. Один из важнейших параметров в таком случае — габаритные, установочные и присоединительные размеры электрической машины. Обозначения габаритных размеров электродвигателей по стандартам IEC (МЭК) и ГОСТ отличаются и могут ввести в заблуждение даже опытного технического специалиста. Как же правильно выбрать подходящую модель?
Следует обратить внимание, что габаритные значения по стандартам Международной Электротехнической Комиссии (IEC) состоят только из заглавных латинских букв, например, L, EA. Обозначения габаритов по ГОСТ пишутся строчными латинскими буквами и цифрами, например, l33, h6.
Рассмотрим наглядно, как выглядят обозначения одного и того же параметра на схеме электродвигателя 5АМХ.

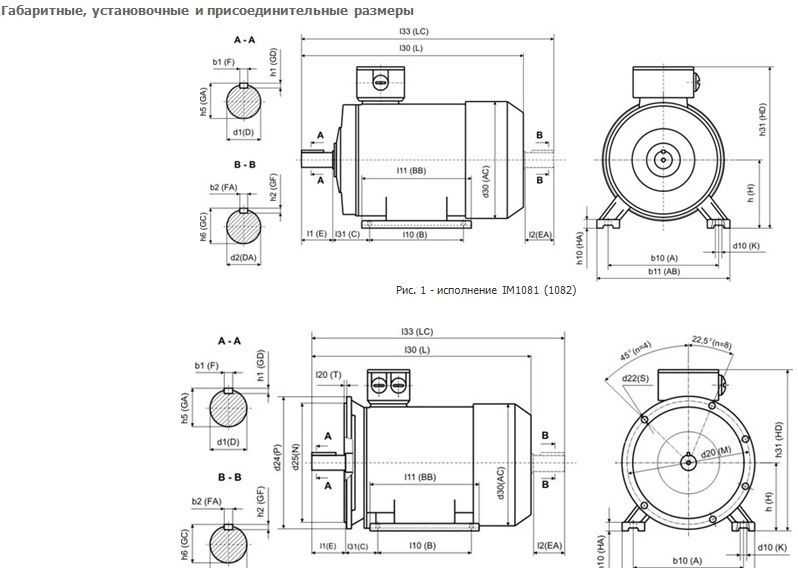

Схема двигателя 5АМХ
Соответствие маркировок габаритных, установочных и присоединительных размеров по разным стандартам можно увидеть в таблице ниже, которая позволяет легко ориентироваться сразу в обеих системах обозначений. Это значительно упрощает подбор электродвигателя по заданным параметрам.
СТАНДАРТ | Габаритные размеры | |||||
---|---|---|---|---|---|---|
ГОСТ | l30 | l33 | b31 | h41 | d24 | d30 |
МЭК (IEC) | L | LC | AD | HD | P | AC |
СТАНДАРТ | Установочные и присоединительные размеры | ||||||||
---|---|---|---|---|---|---|---|---|---|
ГОСТ | l1 | l2 | l10 | l11 | l20 | l21 | l31 | l39 | b1 |
МЭК (IEC) | E | EA | B | BB | T | LA | C | R | F |
СТАНДАРТ | |||||||||
---|---|---|---|---|---|---|---|---|---|
ГОСТ | b2 | b10 | b11 | b12 | h | h2 | h3 | h5 | h6 |
МЭК (IEC) | FA | A | AB | AA | H | GD | GF | GA | GC |
СТАНДАРТ | Установочные и присоединительные размеры | ||||||||
---|---|---|---|---|---|---|---|---|---|
ГОСТ | h20 | d1 | d2 | d10 | d20 | d22 | d25 | 45* | 22,5* |
МЭК (IEC) | HA | D | DA | K | M | S | N | 45* | 22,5* |
