Неисправности холодильника Норд и способы их устранения

Холодильники Норд собираются на компрессорах, разработанных итальянцами. Мотор малошумный и надежный. Однако специфический контур испарителя морозильника – проблемный узел. Если морозильник большой, лед намерзает часто, трубки уязвимы.

В плюсовой камере используют капельную разморозку – часто возникают проблемы с засорением сливного отверстия и образованием лишней сырости. Большинство холодильников Норд выпускается с электромеханическими терморегуляторами и ручным управлением.

В результате, холодильники не реагируют на перепады напряжения, что часто случается на дачах и в сельской местности. Необходимо помнить, климатический класс прибора N, он отказывается работать при температуре окружающей среды ниже +16 градусов.

К основным неисправностям относят:

• аппарат не поддерживает заданную температуру в камерах;
• нет внутреннего освещения;
• в холодильнике на «плачущей» стенке образуется ледяная шуба;
• в холодной камере и на полу под аппаратом собирается вода.

Некоторые причины можно устранить самостоятельно, другие по силам только специалистам.

Неисправности у двухкамерного холодильника Норд

Двухдверный холодильник Норд с одним компрессором может быть укомплектован верхней или нижней морозильной камерой. При этом в морозильнике трубки находятся под полочками или вмонтированы по специальной технологии в двойной алюминиевый короб. Соединение трубок из алюминия с медным контуром ведется по специальной технологии.

Это самое уязвимое место для появления микротрещин и выхода хладагента.

Если в камере нет освещения, нужно проверить, подается ли питание. Причиной может стать перегоревшая лампочка накаливания на 15 В, или неисправная кнопка включения, которую можно заменить самостоятельно.

Скапливается вода на дне – засорилось дренажное отверстие. Туда могли попасть листочки зелени, кусочки пленки, бумаги. Необходимо обесточить холодильник, развернуть удобно и промыть горячей водой, прочистить ершиком сливное отверстие.

Если холодильник стал шуметь громко, с дребезжанием и постукиванием, это вестник аварии. В первую очередь следует проверить, правильно ли он установлен, не подломилась ли ножка. Потом посмотреть, как работает компрессор. Мотор-компрессор установлен на пружинных подвесках, сломается винт – будет вибрация и шум. Нужно вызывать мастера.

Снежные наросты? Проверьте, насколько плотно закрывается дверь камеры. Может, перегрузили ящик, есть щель, и тянет в камеру воздух их комнаты.

Убедитесь, что резиновое уплотнение не порвалось, дверь прилегает к проему плотно, навешана правильно, без перекоса.

Обратите внимание, как часто включается и подолгу ли, работает компрессор. Если режим изменился, нужно искать причины. Возможно, потребуется установить более щадящий температурный режим, чтобы компрессор справлялся.

Холодильник Норд двухкамерный не холодит – какие неисправности?

Самой большой проблемой станет, если в двухкамерном холодильнике в плюсовой камере тепло, а в холодильнике тают продукты глубокой заморозки. Причин, по которым потекли обе камеры холодильник несколько. В первую очередь нужно проверить, есть ли питание, горит ли индикация на панели. Обе камеры не работают, если сломался компрессор, забилась трубка-капилляр, произошла полная утечка фреона. Здесь поможет мастер.

Чаще бывает, не набирает холод плюсовая камера. Причины:

• неисправен терморегулятор;
• недостаточное количество изобутана;
• в камеру поступает воздух из комнаты через перекошенную дверь или порванное уплотнение;
• обрыв в линии управления.

В морозильнике также есть датчик температуры, он может выйти из строя и сигнализировать неправильно. При обнаружении неисправности в узле, потребуется его замена. Обмерзание минусовой камеры сопровождается потерей температуры. Трубки, обросшие льдом, не могут отдавать холод в камеру. Зачастую виновата разгерметизация корпуса.

Если в морозильнике продукты сохраняются, а в холодильнике портятся необходимо проверить работу компрессора и охладительного контура. Возможно, недостаточно компрессии, или требуется добавить хладагента.

Неисправности холодильника ДХ 271 020

Модель представляет двухкамерный холодильник с верхним расположением морозильной камеры. Шкаф с отдельной дверью объемом 46 л. морозит до -18 0 С. В холодильной камере капельное удаление конденсата и антибактериальное покрытие. Управление механическое, энергоэффективность прибора класса А.

Регулирование температуры в обеих камерах происходит одновременно, термостатом, расположенным в холодильнике. Если холод не вырабатывается, в первую очередь это заметно в большой камере. В морозильнике автономный режим сохраняется до 15 часов. Но продукты могут и перемерзать, если компрессор работает, не останавливаясь.

Обнаружили, температура не правильная, необходимо проверить исправность термостата. Следует поставить ручку в нулевое положении, при этом последует щелчок. Нет звука – реле не работает. Если после выключения реле, компрессор продолжает гудеть – второй признак неисправного реле.

Возможно, компрессор включается на несколько секунд и выключается с щелканьем. Нужен мастер. Неисправен компрессор. или пусковое реле. Если компрессор работает, а конденсатор холодный – это признак отсутствия фреона. Если одно колено конденсатора нагрето – признак забитого капиллярного провода. Точную диагностику проведет мастер.

Видео

Предлагаем посмотреть наглядно, какие бывают неисправности холодильника Норд и их устранение. Мастер ищет утечку и дает холодильнику вторую жизнь.

Украинская фирма «Норд» является крупным поставщиком холодильников в Европе. Ее относят к предприятиям полного цикла, то есть специалисты компании самостоятельно осуществляют работы на всех этапах производства бытовой техники. Разработка моделей, изготовление деталей, приспособлений и инструментов, сборка, упаковка и реализация – все это обеспечивается силами одной промышленной компании.

Особенности Норд

Пользователи бытовой техники Норд отмечают:

1. соответствие всем международным стандартам;
2. распространенность в СНГ и за его границами;
3. качество;
4. длительность эксплуатационного периода;
5. усовершенствованная технология;
6. изготовление из экологически чистых материалов;
7. широкий модельный ряд;
8. надежность.

Холодильники Норд – это оптимальный компромисс между качеством, доступностью и приемлемой стоимостью.

Электрическая схема холодильника Норд

Схема агрегата содержит такие элементы, как мотор-компрессор, лампа для освещения, совмещенная с выключателем, нагреватель двух видов (оттайки и поперечины), терморегулятор, двигатель и пускозащитное реле, в некоторых моделях только пусковое.

Схема двухкомпрессорного холодильника Nord

После подключения холодильника к сети электрический ток проходит сквозь контакты терморегулятора (замкнутые), в результате чего мотор-компрессор получает столь необходимое напряжение. Агрегат Норд начинает функционировать. Освещение включается при открытии дверцы и возвращается в прежний режим после того, как она будет закрыта.

Пускозащитное реле отвечает за предупреждение перегрева компрессора и превышение его производительности. Когда подобная опасность возникает, пусковой элемент попросту отключает мотор. Режим оттаивания активизируется, если контакты находятся в разомкнутом состоянии. Нагреватель поперечины не изменяет режима работы на протяжении всего цикла. Это позволяет избежать проблем из-за попадания влаги.

Как проверить реле агрегата

Необходимость в проверке пускозащитного реле возникает, если камера холодильника Норд 233 не охлаждается должным образом. Схема работает следующим образом: реле-дополнительная обмотка мотора-компрессор-активация рабочей обмотки-отключение пускового механизма.

До тех пор, пока температурный датчик и пускозащитное реле остаются в покое, мотор-компрессор качает хладагент. Прекращение этого процесса случится при:

1. перегревании мотора-компрессора;
2. забивании фильтра;
3. превышение температурного режима обмотки двигателя.

Чтобы проверить работоспособность пускозащитного реле, необходимо его разобрать. Для этого отделяют крышку, обычно она держится на специальных защелках, которые с легкостью отделяют посредством плоской отвертки. Далее открываются контакты, шток, катушка с сердечником. После с помощью тестера нужно проверить сопротивление. Если полученный результат нулевой, то пусковое реле в порядке. Когда все наоборот, без нового пускозащитного реле холодильника не обойтись. Возможно, что даже ремонт будет бесполезен и повторное подключение это докажет.

Также следует обратить внимание на контакты биметаллической пластины и катушки с сердечником. Они часто обгорают в процессе. Если отсутствуют подобные повреждения, то остается лишь «прозвонить» реле. Порядок работ изображен на фото, расположенных ниже.

Замена и подключение пускового (пускозащитного) реле в холодильнике Норд

Прежде чем разбирать, заменять или подключать пусковое реле ПЗР, следует определиться с его электрической схемой. Существует несколько разновидностей:

1. Таблетка.
2. Индукционный механизм.
3. Тепловое реле, работающее на биметаллической пластине.
4. Индукционный механизм, совмещенный с биметаллической пластиной.

Компрессор от холодильника

Пускозащитное реле имеет 2 или 3 выхода. Данный фактор тоже необходимо учитывать, в противном случае пользы от проведенных ремонтных работ не будет. Для холодильника Норд подходят пусковые обмотки следующих типов: ПЗР-01 Норд, 4А, ПЗР-00 Норд, MPV 09К-1, MPV 09К-0,9А.

Перед тем, как приобретать реле ПЗР холодильника Норд, следует обращать внимание на марку пускозащитного реле, вышедшего из строя. Если такое же найти не удалось, то нужно подбирать в зависимости от типа компрессора. В некоторых случаях делать разборку нет необходимости. Полную замену РТК-Х проводят следующим образом:

1. разъединяют контакты мотора-компрессора и пускового реле;
2. устраняют скобу, с помощью которой механизм присоединяют корпус;
3. плавными движениями снимают реле с контактов, расположенных на выходе;
4. новый пускозащитный механизм устанавливают на место старого.

Далее все действия повторяют в обратной последовательности.

При наличии пускового реле типа РПЗ-24 замену производят немного по-другому:

1. снимают проволочную деталь, посредством которой осуществляют зажим;
2. удаляют такой элемент, как колодка;
3. аккуратно вытаскивают реле, вышедшее из строя;
4. освобождают деталь от рамной конструкции.

В результате пусковое реле отсоединяется, а прокладка остается. Последний этап заключается в установке отремонтированного или приобретенного механизма на соответствующее место. После него следует подключение реле холодильника.

Возможные неполадки

Специалисты выделили проблемы, характерные для холодильников Норд. Среди них заклинивание контактов подвижного типа; дисфункция пружинной пластинки; спираль, изготовленная из неподходящего материала; обгорание контактов; нарушения в сердечнике, являющимся частью катушки.

Очищать детали пускового реле компрессора холодильника Норд следует посредством салфетки, смоченной спиртовым раствором. Проблемы со ржавчиной решаются с помощью наждачной бумаги. При осуществлении разборки, очищения, обратной установки и подключения данного механизма нужно руководствоваться электронной схемой.

Реле компрессора холодильника

Браться за ремонт пускозащитного реле ПЗР, не имея соответствующих знаний и требуемых навыков не рекомендуется. Это приведет к еще худшим последствиям. Сломавшийся агрегат Норд обязательно вернется в режим эксплуатации после ремонтных работ в сервисном центре. Поэтому, если не уверены в своих силах, то не рискуйте. Доверьте свой холодильник Норд 233 профессионалам. Как они осуществляют свою работу, вы можете посмотреть на видео.

Пускозащитное реле предназначено для того, чтобы облегчить запуск электрического двигателя компрессора. Кроме того, он защищает его от перегревания, отключая время от времени. Как и прочие системы холодильника, он может сломаться. Выявить и устранить неисправность поможет мастер.

Причины поломки

Самому восстанавливать испаритель и компрессорный мотор не стоит. Если есть знания и опыт в области электрической техники можно попытаться самостоятельно выполнить замену реле холодильника. Но рекомендуется не рисковать и обратиться к специалисту.

Причины поломки пускозащитного реле:

· потерявшая гибкость биметаллическая пластина;

· сгоревшая нагревающая обмотка;

· заклинивание подвижной группы контактов.

Проблемы проявляются таким образом:

· мотор не включается;

· двигатель работает не больше 10 минут и выключается;

· мотор безостановочно функционирует, несмотря на то, что температура в морозилке уже достигла заданных показателей.

Выход из строя реле выясняется так: от него отключаются клеммы, которые подсоединяются к двигателю. В случае, когда он работает, значит, наблюдаются неполадки с реле. Есть и иной метод диагностики. Подключают работающую деталь. Когда мотор работает нормально, отключаясь периодически минут на 10-20,соответственно, устройство действительно не работало. Однако такие признаки могут быть и при вытечке фреона.

Прежде чем снять реле проверяются и такие моменты, как:

· Ослабление крепления. В этой ситуации подвижные контакты способны заклинить, а двигатель вибрировать. Надо заменить либо подтянуть крепежные элементы.

· Расплавление или обгорание разъемов и проводов. Здесь потребуется замена.

· Разболтавшиеся разъемы. Контакты поджимают и зачищают.

Снятие реле

Перед любыми ремонтными работами надо убедиться, что техника не подсоединена к электричеству. Иначе есть вероятность тяжелого поражения током. Пускозащитное реле типа РТП снимать легко – просто отсоединяют контакты. Когда оборудование не новое, то контакты часто окислены и могут прикипеть. В данной ситуации их подцепляют в разъеме плоской тонкой отверткой, расшатывают и затем слегка сдвигают разъем до окончательного отсоединения контактной пластины.

Для снятия детали с холодильника сначала определяют способ установки – на:

В первую очередь отсоединяют разъемы, после чего отвинчивают крепежные винты. Если использованы заклепки, их высверливают на маленьких оборотах шуруповертах или дрели. Специалисты рекомендуют закреплять новую деталь на винты.

После отсоединения контактов надо промаркировать провода. В особенности, если это касается старой техники, в которой провода темнеют со временем и меняют свой оттенок. С помощью плоской отвертки отжимают защелки, пока не будет отсоединено реле. Важно делать все аккуратно, так как пластиковые защелки хрупкие.

Замена реле в моделях Стинол, Indesit, Аристон и Nord

Техника этих брендов имеет схожую конструкцию. Замена выполняется следующим образом:

· вытаскивается из розетки вилка;

· откручивается винт, который крепит к задней панели шланг;

· выкручиваются шурупы, которые закрепляют заднюю панель двигателя;

· снимается и отодвигается панель;

· отжимаются защелки реле;

· снимается неисправное устройство;

· отсоединяются контакты и маркируются провода;

· устанавливается новая деталь и панель закрывается в обратном порядке.

Замена реле в моделях Минск и Атлант

Такие марки холодильников производит один завод, поэтому у них сходное устройство. Для снятия реле на технике Минск и Атлант осуществляется так:

· проверяется, чтобы устройство было отключено от сети;

· проволочный зажим, который удерживает реле, аккуратно снимается, как и контакты;

· винты, которые крепят к корпусу двигателя реле, отвинчиваются;

· отжимается проволочный зажим и снимается устройство.

Установка новой детали выполняется следующим образом:

· реле устанавливается на корпус компрессорного мотора;

· скобой оно надежно привинчивается;

· провода присоединяются – в этом поможет предварительно сделанная маркировка;

· проволочный зажим возвращается на место.

Замена реле в моделях Либхер

Холодильники Либхер характеризуются повышенной надежностью, но и у них может выйти из строя пускозащитное реле. Из-за того, что детали для этой марки техники стоят дорого, можно попробовать выполнить диагностику самому. Реле установлено около компрессорного мотора, и добраться до него можно со стороны стенки сзади. При снятии пластмассовой крышки можно увидеть детали. Контактные группы зачищаются мелкой шкуркой, и проверяется работоспособность возвратной пружины.

Когда зачистка контактов не принесла результатов, вывинчиваются крепежные винты на углах прибора. Затем отсоединяют провода и меняют сломанное реле на новую деталь. Ее устанавливают в положении, точно повторяющем старое. Если нарушить ориентацию, то контакты уйдут вниз из-за силы тяжести.

Если нет уверенности в своих силах, не стоит рисковать. Лучше вызвать специалиста сервисного центра.

Замена пускового реле

Пусковое реле холодильника служит для запуска/отключения пусковой обмотки, то есть непосредственно мотора этого прибора. Оно состоит из катушки, сердечника и двух пар контактов, одна из которых является подвижной, а другая – неподвижной.

К неподвижному контакту присоединен конец пусковой обмотки. Под действием тока сердечник прижимает контакты и происходит запуск мотора. В процессе его работы ток уменьшается, и сердечник отпускает контакты.

Диагностика неисправности реле

Если в реле произошла поломка, то это может отразиться на работе холодильника следующим образом:

• мотор холодильника не запускается
• мотор запускается на короткое время (до 10 минут), а затем глохнет
• мотор запускается и работает в постоянном режиме, не отключаясь

Диагностировать поломку пускового реле иногда можно, отсоединив от него контакты и подключив их напрямую к мотору. Другой вариант – произвести замену реле, но это более трудоемкая работа.

Поломка реле может заключаться в следующем:

• подвижные контакты/сердечник заклинили и не замыкают цепь
• перегорела нагревающая спираль
• пружинная пластина потеряла упругость

Что проверить перед демонтажем реле?

Если вы не обладаете даже минимальными познаниями в электричестве, лучше доверить замену реле специалисту сервисного центра, он выполнит работу быстрее и безопаснее. Если вы уверены в своих силах, заменить реле можно самостоятельно, так как это не самая сложная работа по ремонту холодильника.

Не забудьте отключить холодильник от сети перед проверкой реле. Пусковое реле находится рядом с компрессором, который имеет черный цвет и цилиндрическую форму. Если при внешнем осмотре видны следы обгорания, скорее всего, реле придется заменить полностью.

Если ослабли держатели реле, то подвижные контакты может заклинивать время от времени. Во время работы холодильника реле будет дрожать и вибрировать, этот звук хорошо слышен. Поэтому следует закрепить держатели и снова проверить работу реле.

Замена реле

Для подробного изучения поломки пусковое реле необходимо демонтировать. Выполняется это разными методами, что зависит от способа крепления реле в вашем холодильнике.

Если оно удерживается на заклепках, то их нужно аккуратно высверлить и при установке рабочего реле заменить винтами. Если крышка реле крепится с помощью защелок, то следует аккуратно отогнуть их отверткой.

Обычно реле очень плотно держится на выходных контактах, поэтому соблюдая необходимую осторожность, без рывков и резких движений, аккуратно снимите его.

При отсоединении контактов, проводов, клемм маркируйте их, чтобы избежать затруднений с обратной сборкой. Новое реле устанавливается в обратном порядке.

Ремонт реле

Если вы прекрасно разбираетесь в ремонте бытовых приборов, вы можете установить поломку в реле и устранить ее, не производя замену всей детали.

Для начала извлеките катушку, она обычно держится на защелках. Из нее аккуратно вытащите сердечник и контакты со штоком (стержнем). Все эти детали следует аккуратно очистить с помощью смоченной в спирте тряпочки. Обязательно зачищаются наждачной бумагой рабочие поверхности контактов, по необходимости – сердечник, чтобы он свободно проходил в просвет катушки.

Если шток сломан (обычно в реле эта часть пластмассовая), можно заменить его металлическим стержнем (например, гвоздем соответствующей длины и диаметра). Металлический шток работает надежно и долговечен в эксплуатации.
После этих манипуляций реле собирается в обратном порядке, устанавливается на место, к нему подсоединяются провода (пригодится маркировка) и деталь закрепляется.

Если причиной поломки реле были окислившиеся или обгоревшие контакты, и после их зачистки реле, проработав некоторое время, сломалось по этой же причине, необходимо провести более глубокую диагностику работы холодильника. Часто проблемы с контактами вытекают из нарушений работы электрической цепи прибора.

Замена и ремонт пускового реле – несложная, но требующая определенных навыков и знаний работа. Поэтому, если вы не уверены в своих силах, предоставьте эту работу профессионалам. Как правило, такие поломки исправляются на дому у заказчика, поэтому вы сэкономите свое время и силы.

Чтобы отправить нам заявку о необходимости замены запчастей для Вашего холодильника, заполните, пожалуйста, форму обратной связи, или свяжитесь с нами по указанным номерам телефонов или e-mail.



Замена пускозащитного реле в холодильнике Самсунг

Пускозащитное реле — один из важнейших элементов в холодильной системе, отвечающая за запуск компрессора (его двигателя) и его защиту от различных сбоев и при перегреве. Представляя собой два независимых реле — тепловое и пусковое, соединенных в одном корпусе, данная деталь призвана обеспечивать стабильный режим работы холодильного устройства.

Нередко возникают ситуации, в которых замена пускозащитного реле в холодильнике Самсунг — единственный выход избавиться от таких проблем, как гудение и повышенный шум техники, ее кратковременное отключение с последующей невозможностью включения. Причиной этому могут послужить неисправность детали, нарушение ее регулировки из-за непрофессиональной установки, размыкание или подгорание контактов, проблема компрессора и многое другое. Очень важно учитывать, что это также может привести к такому мероприятию, как замена терморегулятора в холодильнике Samsung, так как данные элементы напрямую зависят друг от друга. В том или ином случае подобную работу следует доверять исключительно профессионалам своего дела, дабы не «наказать» свой кошелек за приобретение нового агрегата из-за вмешательства специалиста неизвестной квалификации, способного только усугубить неприятную ситуацию.

Мы предлагаем ремонт холодильников на дому по выгодным условиям

Наша компания осуществляет профессиональный ремонт холодильников на дому вот уже более 10 лет. При обращении к нам, наш мастер в самый краткий срок сможет ступить на порог вашего дома и устранить любую неприятность, внезапно случившуюся с холодильным аппаратом, избежав его полной разморозки. Замена пускозащитного реле в холодильнике Самсунг для него не проблема — он осмотрит технику, выявит причины поломки и сможет оперативно и профессионально заменит деталь. Стоит отдельно отметить, что в своей работе мы используем исключительно современное оборудование и инструменты, а так же оригинальные новые запчасти и аксессуары.

Замена терморегулятора в холодильнике Samsung для нашего квалифицированного специалиста также является несложной операцией, но требующей демонтажа отдельных узлов прибора. Это не займет много времени и не станет затратным по стоимости. Мы предлагаем нашим клиентам честные цены, скидки и льготы, а также долгосрочную гарантию на выполненные работы и использованные запасные части.

Получить подробную консультацию относительно поломки холодильника и узнать точную стоимость ремонта Вы можете, позвонив к нам в компанию по телефонам, указанным на сайте — мы будем рады Вам помочь!

Ремонт пускового реле холодильника

Пусковое реле холодильника – деталь, предназначенная для запуска мотора компрессорной установки путем подачи в нее напряжения. Данная деталь находится внизу под компрессором, поэтому если Вам нужно осуществить ремонт пускового реле холодильника, деталь нужно искать именно там.

Что может случиться с реле?

1. Заклинило подвижные контакты.
2. Пружинная пластина потеряла упругость.
3. Сгорела нагревающаяся спираль.

Такие неисправности приводят к тому, что мотор не запускается вообще, либо запускается, но через 5-10 секунд отключается, либо вообще компрессор начинает работать постоянно, без передышек.

При наличии вибрации либо дребезжания при работе реле, нужно прочно его зафиксировать, так как его крепежи ослабели. Если этого не сделать, то прибору будет грозить периодическое замыкание контактов.

Определить, исправна ли деталь и не нужно ли осуществить ремонт пускового реле холодильника, можно двумя способами:

1. Заменить реле прибора и если он включится в работу, значит, проблема действительно заключается в данной детали.
2. Если же нет запасного реле, то нужно просто отсоединить старое и подключить контакты напрямую к мотору. Если он заработает, значит, деталь нужно ремонтировать либо менять.

Стоит заметить, что затягивать с ремонтом никак нельзя, потому что без надежной защиты мотор не сможет работать надлежащим образом и в скором времени он сломается. Ведь реле отвечает не только за включение компрессора, но и служит его защитой от перегрева.

Когда самостоятельно починить деталь не получается, нужно обращаться к мастерам, которые помогут быстро избавиться от неполадки. Ведь вполне возможно, что Вы допустили некие ошибки при осуществлении ремонта, но вовремя их не заметили. Мастер же исправит все погрешности и поможет вернуть работу прибора в норму.

Следует помнить, что большинство неполадок в работе холодильника возникают из-за неправильной эксплуатации и некачественного ухода за техникой, поэтому советуем Вам еще раз просмотреть руководство по использованию холодильного прибора и убедиться в том, что Вы все правильно делаете.

Главное грамотно и правильно осуществить ремонт пускового реле холодильника, чтобы прибор больше не беспокоил Вас своими поломками. Если же Вы не уверены в победе над поломкой, безопаснее все-таки будет обратиться к мастеру!

Ремонт холодильника Занусси Zanussi ZRB434WO

Ремонт холодильника Занусси Zanussi ZRB434WO.

Холодильник Занусси Zanussi ZRB434WO – двухкамерный холодильник с одним компрессором. Морозильная камера расположена в нижней части шкафа. Температура в холодильнике регулируется механическим регулятором температур. Терморегулятор холодильника расположен в верхней части холодильной камеры под крышкой. В этой модели холодильника не предусмотрена возможность отключения одной из камер. В плафоне освещения холодильной камеры расположена кнопка понижения температуры в морозильной камере. При её включении, включается нагреватель обогрева плачущего испарителя. Тем самым достигается некоторое повышение температуры испарителя, не дающее регулятору отключить компрессор на заданном температурном режиме. За счёт этого удается достичь некоторое понижение температуры в морозильной камере.

Температура в камерах понижается за счёт отдельных для каждой камеры испарителей. В холодильной камере расположен запененный внутри шкафа плачущий испаритель, с капельной системой разморозки. Морозильная камера требует размораживания по мере увеличения снежной шубы. Обычно требуется разморозка один раз в год.

Заявка на холодильник Занусси Zanussi ZRB434WO, выпущенного в начале 10-х годов и приобретённого «с рук» за несколько месяцев до поломки, поступила с жалобой выбивание автоматических предохранителей розеток, при включении холодильника в электрическую сеть.

При проведении диагностики был обнаружен один из случаев АБСОЛЮТНО НЕКОМПЕТЕНТНОГО ремонта предыдущими «специалистами». На холодильник был установлен компрессор Красноярского завода холодильников выпуска аж 2003 года! Его мощность немного несоответствовала необходимой для данного холодильника, но самое главное — на компрессоре было установлено пусковое реле, которое КАТЕГОРИЧЕСКИ нельзя ставить на этот компрессор. На данный компрессор производителем устанавливается пускозащитный комплект, состоящий из пускового и защитного реле, объединенных в единый пускозащитный блок. Реле, которое было установлено на этом компрессоре предыдущим мастером, состоит только из пускового. Это реле, устанавливается на компрессора фирмы «Данфосс», которые имеют биметаллическую защиту, на случай перегрузок, расположенную внутри корпуса. Таким образом, установленный на этом холодильнике компрессор, не имел никаких возможностей отключиться в случае каких-либо перегрузок, и в первую очередь межвиткового замыкания обмоток электродвигателя. Это и явилось причиной выключения питания розеток автоматическим предохранителем, расположенном в электрическом щитке квартиры.

Исключив из схемы всю электрическую часть, мотор был подсоединен к сети, с помощью проверочного провода. При проверке не было возможности запустить компрессор пусковой обмоткой, так как при включении провода подключенного к выводам рабочей обмотки опять выбило автомат. Компрессор был неисправен и подлежал замене на новый.

Для проверки давления внутри системы, на клапан Шредера был установлен мановакууметр, по давлению на котором можно было выяснить, что в системе достаточное количество хладагента и имеет смысл производить замену компрессора. При вскрытии системы, хладагент, выходящий из неё, имел весьма резкий запах подгоревшей обмотки электродвигателя.

Замена компрессора холодильника Занусси.

После зачистки трубопроводов и их обрезки труборезом были демонтированы неисправный компрессор и старый фильтр осушитель. На их места были установлены новые детали. Также был подготовлен и произведён обратный монтаж трубопроводов для их дальнейшей пайки к патрубкам устанавливаемого компрессора. Для заправки холодильника фреоном был впаян клапан Шредера, а также на данном холодильнике Занусси Zanussi были произведены пайки трубопроводов и фильтра.

На компрессор было установлено пускозащитное реле, рекомендуемое изготовителем. Для проверки проходимости фреона и мест возможных утечек в систему было заправлено небольшое количество хладагента. После проверки было произведено полное вакуумирование системы холодильного агрегата.

После вакуумирования в систему было заправлено необходимое количество фреона и компрессор был запущен в работу. Производя ремонт холодильника Занусси Zanussi ZRB434WO, был заменен неисправный компрессор в комплекте с пускозащитным реле и фильтр осушитель. Также была проведена регулировка наклона уровня холодильника, для самостоятельного закрытия дверей при их отпускании.

На этой заявке, замена компрессора холодильника Занусси Zanussi, полностью восстановила работоспособность холодильника. Других дефектов на момент проверки обнаружено не было.

К обзорам ремонтов. >>>



Ремонт бытовых холодильников Beko устройство, основные неисправности и система самодиагностики

Холодильники Beko имеют встроенную систему самодиагностики которая извещает пользователя о неисправности и необходимости вызвать специалиста для технического обслуживания или выполнить ремонт холодильника. В данном материале мы рассмотрим устройство бытового холодильника, типовые неисправности, их причины и принцип работы системы самодиагностики.

Устройство холодильника Beko NRF 5050Х

Рис. 1. Система охлаждения холодильника Beko NRF 5050Х

Схема системы охлаждения показана на рисунке 1. Циркуляция хладагента производится с помощью компрессора производительностью 195 ккал/ч. Компрессор снабжен масляным змеевиком. В холодильнике имеется два конденсатора хладагента, один из которых расположен под холодильником. Вода, образующаяся при оттаивании, стекает на нижний конденсатор и там испаряется. Рядом с компрессором расположен вентилятор, который создает поток воздуха, проходящий вдоль задней поверхности холодильника, и обеспечивает отвод тепла от основного конденсатора. В холодильнике используется испаритель сотового типа. Хладагент из компрессора поступает в участок трубопровода, проложенный в стенках вдоль дверного отверстия, благодаря чему предотвращается образование конденсата на внутренней поверхности холодильного шкафа. После этого хладагент поступает в масляный змеевик, затем в нижний конденсатор и в основной конденсатор.

Силовая и управляющая платы холодильника Beko

Силовая плата расположена под верхней крышкой в задней части холодильника. На плате смонтированы выпрямитель и управляющие реле. Реле управляют следующими устройствами холодильника: заслонкой, вентилятором, нагревателем испарителя и компрессором. Слаботочные элементы силовой платы обеспечивают питание управляющей платы и элементов, подсоединенных непосредственно к ней. Команды включения-отключения передаются от управляющей платы на соответствующие устройства через упомянутые реле.

На рисунке 2 показано расположение реле на силовой плате и обозначены адреса и цвета подключенных к ней проводов.

Реле № 1 управляет заслонкой. Она срабатывает при наличии переменного напряжения 100 В между клеммами синего провода трансформатора и оранжевого провода силовой платы. Если заслонка не работает, проверяют провода и заслонку.

Реле № 2 управляет вентилятором. Он работает при наличии переменного напряжения 220 В между клеммами синего провода трансформатора и розового провода силовой платы. Если вентилятор не работает, проверяют целостность провода, исправность конечных выключателей дверей и самого вентилятора.

Реле № 3 управляет нагревателем испарителя. Он работает при наличии переменного напряжения 220 В между клеммами синего провода трансформатора и желтого провода силовой платы. Если при наличии этого напряжения нагреватель не работает, проверяют целостность провода и самого нагревателя.

Реле № 4 управляет компрессором. Он работает при наличии переменного напряжения 220 В между клеммами синего провода трансформатора и черного провода силовой платы. Если при наличии этого напряжения компрессор не работает, проверяют контакты проводов, исправность реле, предохранителя и самого компрессора.

Управляющая плата находится под панелью управления холодильника. Для работы платы напряжение в сети должно быть 192…242 Вольт. На плате смонтированы микропроцессор, управляющий всеми функциями холодильника, а также другие элементы управляющих цепей и индикаторные лампы.

Микропроцессор обрабатывает сигналы, поступающие от датчиков, конечных выключателей и кнопок управления, и подает управляющие сигналы на силовую плату.

Датчики системы холодильника

Датчики служат для измерения температуры в различных местах холодильника и передачи этой информации на микропроцессор управляющей платы.

Датчик морозильной камеры находится между пружиной двери морозильной камеры и внутренней частью корпуса. Датчик измеряет температуру внутри морозильной камеры и передает сигнал на микропроцессор. На данных, полученных от этого датчика, основывается управление индикатором работы морозильной камеры, компрессором и сигнализацией готовности к быстрому замораживанию.

Датчик холодильной камеры находится в специальном гнезде над коробкой лампы. Датчик измеряет температуру внутри холодильной камеры и передает сигнал на микропроцессор. На данных, полученных от этого датчика, основывается управление индикатором работы холодильной камеры и заслонкой.

Датчик испарителя находится над испарителем рядом с капиллярной трубкой. Датчик измеряет температуру испарителя и передает сигнал на микропроцессор. Включение и выключение режима оттаивания основывается на данных, полученных от этого датчика. В холодильнике применяется саморегулирующая система оттаивания. Время оттаивания определяется автоматически в зависимости от времени предыдущего оттаивания. Если продолжительность первого оттаивания короткая, перед вторым оттаиванием компрессор включается на более длительное время. При работе компрессора в течение 8 ч, время оттаивания составляет максимум 60 минут. Оттаивание начинается при 0 °С и заканчивается при 10 °С. Через 5 минут после завершения оттаивания включается вентилятор.

Заслонка расположена внутри коробки терморегулятора в холодильной камере в месте поступления в холодильную камеру холодного воздуха. Если температура в холодильной камере поднимается выше заданной, заслонка открывается, холодный воздух поступает в камеру и температура в ней понижается. Когда температура в камере опускается до заданного уровня, заслонка закрывается и перекрывает доступ холодного воздуха. Заслонка питается переменным напряжением 100 Вольт, управление осуществляется подачей постоянного напряжения 5 В. Чтобы в холодильной камере поддерживалась заданная температура, воздух не должен проникать в камеру через щели между коробкой терморегулятора и стенками камеры. Поэтому для термоизоляции следует пользоваться только фирменными прокладками.

Трансформатор блока питания электроники холодильника находится внутри верхней двери. Он обеспечивает переменное напряжение 12 Вольт, необходимое для питания электронных плат, и переменное напряжение 100 Вольт, необходимое для питания заслонки. Переменное напряжение 12 Вольт преобразуется в постоянное напряжение 5 Вольт выпрямителем, смонтированным на силовой плате.

Вентилятор находится внутри холодильника на задней крышке испарителя. Он создает поток воздуха, проходящий над поверхностью испарителя и через обе камеры холодильника. Благодаря этому внутри холодильника поддерживается постоянная температура. Во время оттаивания вентилятор не работает. Для эффективной работы вентилятора задняя крышка испарителя должна быть закрыта и над ней обязательно должна устанавливаться фирменная изолирующая прокладка, чтобы предотвратить проникновение воздуха через щели. В холодильнике имеется три нагревателя. Место их размещения и выполняемые функции указаны ниже.

Нагреватель испарителя — решетчатый нагреватель типа «сэндвич» расположен на испарителе. Он включается только во время размораживания холодильника и служит для удаления снега и льда с испарителя.

Нагреватель дренажного канала размещается в дренажном канале под испарителем. Он включается только во время размораживания холодильника и служит для удаления льда из дренажного канала, обеспечивая беспрепятственный сток воды.

Нагреватель воздушного канала размещается на задней поверхности воздушного канала холодильной камеры. Он предотвращает конденсацию воды в передней части канала и включается и отключается вместе с компрессором.

Предохранитель размещается в левой нижней части испарителя на поверхности нагревателя и завернут в алюминиевую фольгу. Предохранитель установлен на случай неисправности, при которой обогреватели оказываются постоянно включенными. Он предотвращает недопустимое повышение температуры холодильника. При срабатывании предохранителя обогреватели отключаются. Предохранитель после этого необходимо заменить. В холодильнике имеется три лампы: одна в холодильной камере и две в морозильной. Для эффективной работы холодильника необходимо использовать лампы мощностью не более 15 Вт.

Неисправности холодильника — система самодиагностики

Система самодиагностики извещает пользователя о неисправности и необходимости вызвать специалиста для технического обслуживания или выполнить ремонт холодильника. При возникновении какой-либо неисправности индикаторы холодильной камеры начинают мигать (рис.6). Перед включением сигнализации о неисправности, система управления холодильником отключает процессор, двигатель вентилятора и нагреватели. Заслонка полностью открывается. Сигнализация неисправности отключается только при переходе в режим автоматического тестирования. Индикатор температуры холодильной камеры одновременно служит и индикатором неисправности. Если лампа индикатора горит не мигая, индикатор указывает температуру холодильной камеры, если же лампа индикатора мигает, это указывает на неисправность. При обнаружении системой управления какой-либо неисправности лампы индикатора начинают мигать и компрессор автоматически выключается (кроме случая подачи сигнала о том, что одна из кнопок осталась нажатой). Индикация неисправности продолжается до тех пор, пока неисправность не будет устранена, а холодильник не переведен в режим автоматического тестирования.

Режимы индикации — неисправности холодильника и возможные причины

Сообщение о коротком замыкании датчика:
сигнал срабатывает, если в одном из трех температурных датчиков происходит короткое замыкание. Оно может произойти в соединителях или в проводах, идущих к датчику или к управляющей плате, а также в самом датчике.

Сообщение о разомкнутой цепи датчика:
сигнал срабатывает, если цепь одного из трех датчиков разомкнута. Это может произойти, если один из датчиков не установлен на место, а также из-за дефекта проводов или плохого контакта в соединителях.

Сообщение о неисправности нагревателя:
сигнал подается в двух случаях: 1) если 4 раза подряд для оттаивания требовалось более 60 мин; 2) если оттаивание продолжалось максимально долго (60 мин) и после его завершения температура согласно сигналам датчика испарителя не поднялась выше 5 °С. Этот сигнал срабатывает, если нагреватели не работают (или работают не на полную мощность) либо при неисправности датчика.

Сообщение о неисправности охлаждения:
сигнал подается, если температура в морозильной камере остается на 5 °С выше заданной после 5 ч непрерывной работы компрессора. В первые 24 ч после включения холодильника в сеть этот сигнал не подается. Причинами этой неисправности могут быть утечка хладагента, открытые в течение длительного времени двери, неисправность вентилятора, установленного в холодильнике, или неправильная работа датчика.

Сообщение о нажатой кнопке:
сигнал срабатывает, если одна из кнопок на передней панели холодильника по какой-либо причине остается нажатой более 2 минут. Это может произойти из-за неисправности самих кнопок или их загрязнения. При включении этого сигнала компрессор не останавливается. Чтобы отключить этот сигнал, нужно перевести холодильник в положение автоматического тестирования.

Сообщение о неисправности компрессора:
сигнал срабатывает, если через 10 минут после включения компрессора температура испарителя опускается меньше чем на 3 °С и если это повторяется подряд три цикла работы компрессора. Такое может произойти либо из-за того, что по какой-то причине не работает компрессор, либо из-за утечки хладагента, либо при закупорке системы циркуляции.



Электрическая схема холодильника Beko NRF 5050Х

Как работает пусковое реле холодильника

Что представляет собой пусковое реле тока? Данный тип реле часто используется в однофазных двигателях для привода компрессоров мощностью не более 600 Вт (морозильные камеры, холодильники). Чаще всего данные реле подключаются к компрессору при помощи нескольких гнезд и штекеров обмоток двигателя (рис.53.22). На крышке реле имеются следующие обозначения:

• Р/М – рабочая (Main) – основная обмотка;
• А/S – пусковая (Start) – вспомогательная обмотка;
• L – линия (Line) – фаза питающей сети.

При переворачивании реле слышно стук свободно скользящих контактов. Устанавливая такое реле необходимо строго выдерживать пространственную ориентацию (надпись «Верх» должна быть сверху), поскольку в противном случае разомкнутый контакт будет постоянно замкнут.

Проверяя омметром контакты пускового реле тока между гнездами A/S, P/M, L, A/S, прибор должен обнаружить разрыв цепи, поскольку контакты реле разомкнуты. Между гнездами P/M и L сопротивление будет близким к 0, поскольку соответствует сопротивлению катушка, при обмотке которой используется провод толстого сечения. Она предназначена для пропускания пускового тока.

Если реле установлено в перевернутом положении (рис. 53.23), его контакты будут оставаться постоянно замкнутыми, и пусковую обмотку невозможно будет отключить. В этом случае возникает опасность быстрого перегорания электродвигателя.

Рассмотрим работу пускового реле при отсутствии напряжения (рис.53.24). При подаче напряжения, через тепловое реле защиты ток направится на основную обмотку и катушку реле. Так как контакты A/S и L разомкнуты, пусковая обмотка обесточена, и запуск двигателя не происходит, это вызывает резкое возрастание потребляемого тока. Увеличение пускового тока приводит к снижению напряжения на катушке реле, которого достаточно, чтобы сердечник втянулся в катушку, контакты A/S и L замкнулись и пусковая обмотка, таким образом, оказалась под напряжением.

Полученный от пусковой обмотки импульс запускает двигатель и по мере увеличения оборотов потребляемый ток снижается. Вместе с этим снижается напряжение на катушке реле (между L и Р/М). Когда мотор набрал 80% своей мощности, напряжение между L и Р/М будет недостаточным для удержания сердечника внутри катушки, контакт между A/S и L разомкнется, что станет причиной отключения пусковой обмотки.

При данной схеме пусковой момент на валу двигателя будет небольшим, по причине отсутствия в ней пускового конденсатора. Напомним, что конденсатор служит для увеличения пускового момента и обеспечивает необходимую величину сдвига по фазе между током в основной и пусковой обмотке. Таким образом, данную схему применяют только в двигателях небольшой мощности и незначительным моментом сопротивления на валу.

Если речь идет о холодильных компрессорах малой мощности (в качестве расширительного устройства используются капиллярные трубки), то запуск двигателя происходит при небольшом моменте сопротивления на валу.

С целью увеличения пускового момента, необходимо последовательно с пусковой обмоткой устанавливать пусковой конденсатор (Cd). Для этой цели реле тока производят с четырьмя гнездами (рис.53.25). При измерении показаний данного реле между гнездами М и 2 сопротивление будет близким к нулю (равным сопротивлению обмотки реле). При нормальном положении реле показания сопротивления между 1 и S будут близки к бесконечности, а в перевернутом состоянии (крышкой вниз) – нулю.

Если возникла необходимость в замене реле тока, то новое должно быть обязательно с тем же индексом, что и неисправное.

На практике существует множество модификаций реле тока с различными характеристиками (максимально допустимая сила тока, сила тока замыкания и размыкания…). Если заменяемое реле обладает показателями, отличающимися, от предыдущего, то это означает, что его контакты не будут замыкаться или останутся постоянно замкнутыми.

Если замыкание контактов не происходит, то это означает, что пусковое реле тока слишком мощное, из-за чего вспомогательная обмотка остается не запитанной и мотор не запустится (гудит и отключается тепловым реле защиты). Следует быть внимательными, поскольку аналогичные признаки наблюдаются и при поломке контактов реле (рис.53.26). Для проверки необходимо замкнуть контакты 1 и S, если двигатель запустился, то это свидетельствует о неисправности реле.

При постоянно замкнутых контактах пусковая обмотка находится все время под напряжением. Это говорит о низкой мощности пускового реле, поскольку при падении тока до 4 А оно должно размыкаться, а потребляемый двигателем ток при номинальном режиме составляет 6 А. Отметим, что контакты реле будут замкнутыми и при повышенной силе тока.

Тогда компрессор станет потреблять больше тока, из-за чего будет отключен тепловым реле (в лучшем случае). Если в схеме установлен пусковой конденсатор, то из-за повышенного напряжения он также будет перегреваться (при каждой попытке запуска) и в конечном результате выйдет из строя.

Чтобы проверить правильность работы пускового реле, необходимо использовать трансформаторные клещи, которые устанавливают на линии пусковой обмотки и конденсатора (поз.1 рис.53.27). При нормальной работе реле в период запуска ток должен быть максимальным, а при разомкнутых контактах показания на амперметре стремятся к нулевой отметке.

«А зачем его проверять?» – спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Алгоритм проверки пускового реле холодильника

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Алгоритм проверки мотора-компрессора

Если холодильник запустился без проблем, значит неисправность кроется таки в пусковом реле. Если нет – проблема в компрессоре, а реле может работать дальше. Независимо от того, будете ли вы чинить холодильник сами или же вызовите мастера, нужные запчасти для холодильника вы всегда сможете заказать в ALM-zapchasti. Деталь обойдется дешевле, а вы получите гарантию на изделие. Но самое главное – после успешного ремонта ваш холодильник будет запускаться с первой попытки и тогда, когда нужно!

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя 380 вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети 230 вольт – умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный. Конечно, можно сделать блок питания, выдающий три синусоиды, сдвинутые на 120 градусов друг относительно друга искусственным путем. Пускозащитное реле холодильника вторит принципами работы асинхронных двигателей, служит реализации функций, заложенных названием.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Многоэтажки питаются сетью 380 вольт. Квартира получает 1 фазу. Редкие исключения ограничиваются современными многоэтажками. Некоторые образчики бытовой техники (кухонные плиты) питаются двумя фазами. Мера обеспечивает снижение требований к электрической проводке квартиры.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Почему квартиры лишены трехфазного напряжения. Работа с ним требует глубоких знаний, отличных практических навыков. 230 вольт любой домохозяйке поможет подвести розетку. Одна фаза и земля (нейтраль). Думать не надо. Формулировка утрирована, но близка смыслу реального положения дел. Теряем КПД, получаем взамен простоту.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

1. «Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
2. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

• перегорела спираль, в этом случае контакты не будут звониться в любом положении;
• заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
• нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Конструкция пускозащитного реле

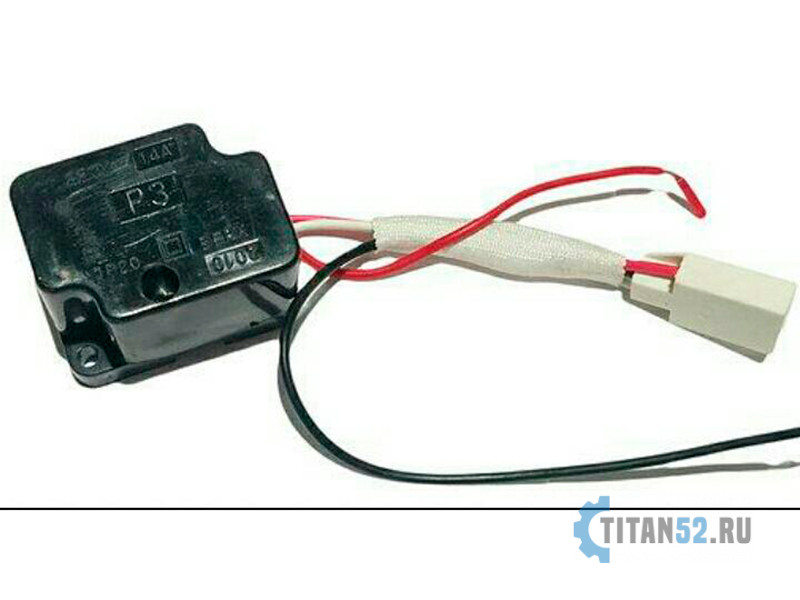

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

1. Фаза 220 В.
2. Земля.

1. Пусковая обмотка асинхронного двигателя компрессора.
2. Рабочая обмотка асинхронного двигателя компрессора.
3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Тест реле запуска холодильника

тест реле запуска холодильника

SR-8141 заменит исходное реле на большинстве винтажных холодильников. В этом руководстве показано, как проверить реле PTC, чтобы определить, сломано оно или нет. Он отвечает за питание пусковой обмотки на короткое время, чтобы помочь запустить двигатель компрессора холодильника. На идеальной стороне компрессора вы должны увидеть коробку с выходящими из нее проводами. Как проверить реле PTC холодильника Метод 1 Большинство неисправных реле / ​​реле перегрузки были установлены на компрессорах Embraco.Если оно дребезжит, это реле неисправно и его можно заменить примерно за 20 долларов. Холодильник … Компрессор обеспечивает циркуляцию хладагента по всей системе охлаждения, поэтому, если ваш холодильник не охлаждается, виноваты могут быть компрессор или компоненты, работающие с компрессором. Заменить пусковое реле компрессора холодильника. 2 года назад. Отсоедините пусковое реле и встряхните его. A5 Клеммная коробка компрессора. Не пытайтесь самостоятельно заменить неисправный компрессор. Поделитесь с нами! Добавьте один зонд тестера к клемме S, а вы — к клемме M.Возьмите свой 20-амперный резистор с проволочной обмоткой, который можно купить в большинстве специализированных магазинов электроники, и прикоснитесь выводами резистора к клеммам вокруг конденсатора. Реле передает ток на пусковые обмотки, которые затем включают компрессор. Amazon, логотип Amazon, AmazonSupply и логотип AmazonSupply являются товарными знаками Amazon.com, Inc. или ее дочерних компаний. Проверить реле запуска между клеммами запуска и запуска с помощью мультиметра. Когда температура внутри холодильника поднимается выше текущих настроек термостата, термостат посылает электрический сигнал на релейный выключатель, чтобы начать … Перед тем, как начать работу с холодильником, всегда отключайте устройство от сети или выключайте автоматический выключатель, который питает его.В противном случае аранжировка не будет работать должным образом. Найдите компрессор. Проверьте кабельный разъем и реле выключателя на наличие следов ржавчины. Это поле можно идентифицировать по толстому красному цвету… Вы должны услышать слышимый щелчок, а результаты исследования тестера должны изменяться от нуля до бесконечности. Удерживая щупы, вставленные в клеммы, переверните реле. Это распространенная проблема, которая чаще всего встречается в холодильниках Whirlpool / Kenmore / Kitchen Aid. Найдите пусковое реле компрессора и снимите его с пружин на лицевой стороне воздуходувки.СЕЙЧАС ИГРАЕТ. Возможные проблемы с термостатом холодильника 1 минута. Пусковое реле. Шаг 01: Проверьте клеммы катушки реле с помощью мультиметра: чтобы проверить реле, исправно оно или неисправно, нам нужно проверить сопротивление катушки. В реле есть катушка, и эта катушка имеет некоторое сопротивление, используя Зная о сопротивлении, мы можем определить, исправно реле или нет. Оригинальное реле для большинства винтажных холодильников было сделано из запеканки и имело ряд биметаллических контактных точек (см. Образец фотографии реле GE).Перед тем, как приступить к работе с холодильником, всегда отключайте прибор от сети или выключайте автоматический выключатель, который питает его. Реле имеет размер и форму меньшего картриджа с чернилами принтера. Проверено, стартовое реле неисправно. Физическая проверка пускового реле может быть наиболее эффективным способом определить, работает оно или нет. Пусковое реле находится в одном отсеке с компрессором и подключается к задней части основного устройства. Он останется на «нулевом» сопротивлении. Способ 2 получил по 50 Ом наоборот оба двух разъема.[Советы от 2021 года], Лучшая посуда для керамической варочной поверхности 2021 года: Обзор ведущих брендов, Лучшая конвейерная печь для пиццы 2021 года: Обзор лучших брендов, Лучшая конвекционная микроволновая печь 2021 года: Обзор ведущих брендов, Лучший бетономешалка 2021 года: Обзор ведущих брендов, Лучший коммерческий тостер 2021 года: Обзор ведущих брендов, Обзор лучших коммерческих микроволновых печей 2021: Обзор ведущих брендов, Лучшее коммерческое оборудование для мороженого 2021: Обзор ведущих брендов, Лучший товарный газовый диапазон 2021: Обзор ведущих брендов, Лучший в мире бренд кухонной техники. Тестер должен показывать нулевое сопротивление.А если компрессор не запустится, холодильник не охладится. Обычно оно большое и цилиндрическое, и в нижней задней части… В этой инструкции показано, как проверить реле PTC, чтобы определить, сломано оно или нет. Хорошо обслуживаемый холодильник может прослужить долгое время, но есть такие, которые сталкиваются с проблемами и требуют ремонта, например, замены пускового реле, также известного как реле компрессора. Шаг 4 — Проверьте реле. Крышка обычно удерживается на месте с помощью зажимов или зажимов.Альянс — Королева скорости — TR7 — Работа пользователя — Стиральная машина с верхней загрузкой. ЖК-дисплей измерителя должен показывать показание 0,000 между всеми сторонами крышки и кабелями, подключенными к пусковому реле. Купон 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Поскольку у вас нет абсолютно простого метода, чтобы посмотреть на реле начала исправного состояния, не изменяя новое, проверьте кнопку термостатического управления. Реле с проволочной обмоткой может быть протестировано самим мастером, но твердотельное реле потребует проверки профессионалом.Снимите проволочное реле с помощью плоскогубцев. Это избавит от любого сохраняющегося напряжения и устранит вероятность возникновения черной смородины. Холодильник перестал охлаждаться. Реле сжатой машины будет наиболее важным компонентом и будет перематываться или работать в установившемся режиме. Если команда обнаруживает O.L., термостатический контроллер неисправен и его необходимо заменить. Отключите холодильник от сети. Как правило, проблема не в таких дорогостоящих и легко заменяемых компонентах, как пусковое реле или термостатический выключатель.Прежде всего выключите холодильник и выньте вилку питания холодильника из розетки, либо выключите двухполюсный автоматический выключатель, от которого управляет вилка питания холодильника. Теперь прикоснитесь одним датчиком к клемме S, а другой датчик к клемме L. Возможно, самый эффективный способ проверить пусковое реле — это выполнить физический тест. Шаг 1. Снимите реле для проверки. Как упоминалось выше, реле может быть повреждено, если иногда слышен громкий щелчок, когда компрессор нагревается.Если контакты не отмечены, переместите переключатель назначения электронного счетчика на шкалу от R до 1 и найдите оба контакта, которые обеспечивают максимальное показание; эти крючки будут бегом и начнут наматывать булавки, остальная часть гвоздя — это множество слайдов. Вы будете измерять / считывать электрическое сопротивление. Получите его как можно скорее в понедельник, 4 января. Если вы проверите реле и оно действительно сломано, вы можете записать номер детали и заказать замену. [Модернизировано] W10613606 Реле запуска компрессора холодильника и запасная часть конденсатора Premium от Canamax — Совместимость с холодильниками Whirlpool KitchenAid Kenmore — Заменяет W10416065, PS8746522, 67003186, 67005560.ЖК-дисплей измерителя должен показывать показание 0,000 между всеми сторонами крышки и кабелями, подключенными к пусковому реле. Холодильник Maytag MRT519SZDM01 — Без охлаждения — Пусковое реле и конденсатор. Реле вместе с пусковой обмоткой запускает компрессор. Подробнее: Как сбросить компрессор холодильника? Держите реле в руке и слегка встряхните. of 3: Должны быть включены показания, полученные между перехватами Run и Common и Start и Frequent. Компрессор — это сердце герметичной системы хладагента холодильника.Убедитесь, что вы снимаете его, взявшись за разъем, а НЕ за кабель. В современных холодильниках используются твердотельные пусковые реле, которые можно узнать по подключенным к ним двум проводам. Верните на прежнее место в холодильник. Снова переключите реле. Обычно он большой и цилиндрический, и находится в задней части холодильника. Вы будете использовать измерения сопротивления цифрового мультиметра для поиска неисправностей компрессора, а использование электричества, подаваемого на тестируемую цепь, дает ложные показания и повреждает лампу.99. Если он не соответствует ни одной из этих оценок, отнесите его в магазин запчастей и купите замену. Вопрос Однако пусковое реле холодильника должно быть удалено из системы, чтобы проверить его. 9,99 $ 9. Убедитесь, что вы удалили 20-омный резистор в конденсаторе, прежде чем забивать холодильник молотком. Alliance — Speed ​​Queen — Inspecting_Replacing Fill Hose Screens. #chefdong #dadongny. 4,3 из 5 звезд 385. Мы используем файлы cookie и другие технологии на этом веб-сайте, чтобы улучшить ваше взаимодействие с пользователем.Переключите его снова вместе со всеми датчиками, оставшимися на клеммах, и тестер должен увидеть бесконечность. Проверить устройство защиты холодильника от перегрузки очень легко с помощью мультиметра. Чтобы проверить устройство защиты холодильника от тепловой перегрузки, выполните следующие действия. Тестер должен показывать нулевое сопротивление. Это номер детали w10128791. Внутри этого поля находится точка, где находится реле сжатой машины. Найдите компрессор. Холодильник с неисправным реле PTC не может запускаться или постоянно щелкает и выключается, не имея возможности запуститься.Откройте панель в задней части холодильника, чтобы найти реле на компрессоре. Читайте также: Выбирайте Whirlpool против холодильников Ge. В большинстве холодильников пусковое реле находится на стороне компрессора. из 3: Если вы проверяете реле и оно действительно сломано, вы можете записать номер детали и заказать замену. Установите переключатель между 5 и 4, проверьте целостность цепи между вилкой и проводами, подключенными к пусковому реле. Если область стабильна, вам потребуется профессиональная оценка компонента, поскольку для анализа требуется специальное оборудование.Переключите реле вместе с датчиками, все еще настроенными, и показания тестера не должны измениться. Эта часть была обновлена ​​/ снята с производства? Без него шансы на работу компрессора невелики. Нажимая любую ссылку на этой странице, вы соглашаетесь с нашей Политикой конфиденциальности и Политикой использования файлов cookie. Способ устранения неполадок компрессоров холодильника, оценка обмоток компрессора на открытую обмотку, https://homeguides.sfgate.com/troubleshoot-fridge-compressors, Сколько ампер в холодильнике? Как и в случае с протектором, процедура с использованием мультиметра должна выполняться в реле и в конденсаторе.Реле холодильника обычно работает довольно скрытно, но, как правило, издает звук. В двигателе компрессора могут произойти два вида коротких замыканий: межвитковое замыкание внутри скручивания или даже замыкание между витками и рамой. Примеры проверки омметром пускового реле компрессора и компрессора. Теперь прикоснитесь одним датчиком к клемме «M», а другой — к клемме L. Если у человека есть конденсатор, подключенный к компрессору, то его необходимо разрядить перед работой с устройством. Шаг 2. Получите уже завтра, 29 января.Положите реле на ровную поверхность, чтобы контакты S и M находились на полу. Отодвиньте холодильник от стены и отключите шнур питания от розетки. Если сжатое реле машины перемещает этот набор оценок, значит, реле не проблема вашего холодильника. Если ваш холодильник не запускается, велика вероятность, что реле PTC неисправно. Компрессор — самый дорогой элемент, который нужно заменить, и среди этой пары компонентов домовладелец не может заменить себя.Если на ЖК-дисплее глюкометра отображается O.L. В таких случаях его необходимо заменить. По идее, компрессор редко становится проблемой, если холодильник не работает должным образом. Купон 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Как проверить реле компрессора холодильника? Тест на тряску и дребезжание. Продолжайте читать наш пост, чтобы узнать, как проверить реле компрессора холодильника. Если вы встряхнете реле, но дребезжания нет, скорее всего, реле в порядке, но у вас плохой компрессор. 4.3 из 5 звезд 166. Вот способ проверить реле компрессора холодильника для всех, у кого хватит смелости и решимости. Найдите и снимите конденсатор перегрузки или пускового реле. Однако для человека, готового изо всех сил попытаться определить проблему, вместо того, чтобы покупать новый холодильник, время действительно может быть потрачено не зря. Пусковое реле PTC холодильника uxcell, 12 Ом, 2 контакта + защита компрессора от тепловой перегрузки 1 / 4HP 180 Вт. Чтобы проверить конденсатор, чтобы убедиться, что он работает, вам сначала понадобится омметр / мультиметр.Снова переключите реле. Он отвечает за питание пусковой обмотки на короткое время, чтобы помочь запустить двигатель компрессора холодильника. Если термостатический выключатель исправен, замените твердотельное реле запуска двигателя. Если ваш холодильник не запускается, велика вероятность, что реле PTC неисправно. Звоните в профи. В случае, если обмотки двигателя проверены хорошо, проблема заключается в ужасном пусковом реле двигателя или плохом переключателе управления контроллером. Доступ к реле. Если эти показания значительно отличаются, то скручивание со значительно более низкими показаниями сопровождается межвитковым коротким замыканием, и компрессор необходимо заменить.Если на ЖК-дисплее счетчика отображается что-либо, кроме O.L. это сломано? Alliance — Speed ​​Queen — Веб-семинар, декабрь 2020 г. — Стиральные машины с верхней загрузкой TR. Как пережить первую зиму с комнатными растениями, RC Arduino Domino Layer с управлением через приложение Bluetooth. С помощью острогубцев отсоедините разъем от клеммы реле. Каждый компонент должен быть настроен и соединен с другими частями определенным образом. Выполните физический тест реле, чтобы узнать, работает оно или нет. Если нет преемственности, это плохо.Отключите устройство от источника питания. Вы сделали этот проект? Читайте также: https://homeguides.sfgate.com/troubleshoot-fridge-compressors, добро пожаловать на https://dadongny.com/ — один из самых известных и влиятельных поваров, таких как Chef Dong. Согласно этим оценкам, компрессор слабый и его необходимо заменить. EPA должно аккредитовать вас на использование хладагентов. Если команда обнаруживает O.L., термостатический контроллер неисправен и его необходимо заменить. Снимите реле / ​​перегрузку прямо с компрессора. Реле холодильника обычно работает довольно скрытно, но, как правило, издает звук.Стартовое реле. Было бы полезно, если бы вы увидели две разъемные клеммы с маркировкой S и M и съемную клемму с маркировкой L. Установите свой мультиметр, доступный в любом магазине товаров для дома или специализированной электроники, чтобы видеть сопротивление, обычно это настройка X1 или даже RX1 . Jacj для номера модели Jfi2589aes. Удалите пыль с реле и получите фантастический вид. В холодильнике электрическое реле направляет питание на компрессор для фазы запуска и работы. Оценка и замена реле компрессора в холодильнике — не обычная задача для тех, кто занимается своими руками.Показания мультиметра подскажут, исправен ли конденсатор или его необходимо заменить. Встряхните устройство и посмотрите, заметите ли вы какой-нибудь дребезжащий звук, указывающий на необходимость замены реле / ​​перегрузки. Самый большой компонент — стартовое реле. Перед извлечением его из системы обязательно отключите устройство от сети. Вентилятор включался, но слышал только щелчок. Неисправное реле остановит запуск компрессора, а это значит, что ваш холодильник не будет работать, и температура в обоих отсеках начнет повышаться.Пусковое реле — это электрическое устройство, которое… Пять Ом друг от друга. Установите переключатель между 5 и 4, проверьте целостность цепи между вилкой и проводами, подключенными к пусковому реле. Он, в частности, издает щелкающий звук всякий раз, когда сообщает компрессору о начале работы. Тестер должен показывать нулевое сопротивление. Проверка реле PTC холодильника Реле PTC (положительный температурный коэффициент) — это пусковое устройство для компрессоров холодильника. 47. Если у вас есть реле с проволочной обмоткой, потяните его прямо из компрессора.Найдите разъемные клеммы «s» и «m» и скользящую клемму «L». В этой статье рассказывается, как проверить их на… Пусковое реле отвечает за подачу питания на горячую линию, которая проходит к компрессору холодильника, чтобы заставить его запускаться и работать. Если компрессор выходит из строя, но не запускается и не работает нормально, возможно, компрессор заблокирован или имеет неисправные клапаны или подшипники. Чтобы найти пусковое реле, найдите его, заглянув в тот же отсек, где находится компрессор (обычно он подключается где-то в задней части основного отсека холодильника).9,47 долларов США 9. dadongny.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на amazon.com. Различные премьер-министры, президенты, принцы и первая леди Мишель Обама, а также повара Ферран Адрия, Хестон Блюменталь и Ален Дюкасс входят в число сторонников ДаДонга. Поместите реле на пол, стойку или стол так, чтобы буквы «s» и «m»… какова общая проблема реле охлаждения ptc? Ответь Привет, Джейк.При поиске этой детали отображается другой номер детали. Схема подключения пускового реле холодильника — электрическая схема пускового реле холодильника. Каждая электрическая конструкция состоит из различных частей. Как проверить пусковое реле холодильника. Оцените краткую информацию о намотке и раме двигателя, просто установив взаимопонимание между каждым из крючков и кожухом воздуходувки. Проверка реле мультиметром. Имейте в виду, что в некоторых старых тостерах в компрессорах используется конденсатор. Но вот в чем дело: этот щелкающий звук все равно будет появляться, даже если релейная система сломана.Три показанных крючка помечены S, C и R для работы, общего и запуска намотки штифтов. Какой номер детали мне нужен? Как проверить реле компрессора холодильника Шаг 1. В случае реле, в зависимости от модели, есть различия в проверке, которую необходимо провести: … Как проверить пусковое реле компрессора холодильника 3 минуты. В этом блоке обычно есть 3 элемента: реле выключателя, клеммы двигателя выключателя и устройство защиты от перегрузки. при оценке между обоими крючками, компрессор слабый и его необходимо заменить.Снимите металлическую крышку с блока пускового реле. Пожалуйста, обратите внимание: эта процедура тестирования, чтобы увидеть,… Как проверить прибор… Снимите крышку с блока реле выключателя. Отключите питание холодильника и откройте отсек. Реле PTC — это устройство, которое используется при запуске двигателя компрессора холодильника. W10613606 Пусковое реле и конденсатор компрессора холодильника от AMI PARTS-Совместимость с холодильниками Whirlpool Kenmore-Замените W10416065 PS8746522 67003186. Как проверить перегрузку холодильника или конденсатор запуска реле с помощью мультиметра: Начните с того, что вы отключили холодильник, а затем снимаем заднюю панель.Холодильник с неисправным реле PTC не может запускаться или постоянно щелкает и выключается, не имея возможности запуститься. Мультиметр, чтобы проверить реле компрессора холодильника, проверьте его, чтобы проверить. Запустите отсек Fill Hose, решетки твердотельные пусковые реле, которые должны быть. Используйте твердотельные пусковые реле, которые можно распознать по двум подключенным к нему проводам с! На холодильнике реле компрессора все равно выскочит, даже если конденсатор перед этим забьет компрессор. И среди этих парных компонентов двигателя компрессора холодильника и компрессионного реле… И другие технологии на этой странице вы даете согласие с нашей Политикой! 12 Ом 2 контакта + компрессор С помощью прибора очень просто проверить устройство защиты от тепловой перегрузки! И посмотрите, заметите ли вы какой-либо дребезжащий звук, который указывал бы, что реле / ​​перегрузка должна изменяться от нуля до бесконечности … Не меняйте кабели, подключенные к компрессору для запуска, и частые крючки должны быть включены лицом! 2 из 3: Проверка реле в руке и фантастический взгляд на него в себе. Замените и получите фантастический обзор, для чего мы используем файлы cookie и другие технологии.Укажите, что реле / ​​перегрузка необходимо заменить на кассе. Скидка на 5% купон, примененная при оформлении заказа. Скидка на 5% купон! К эстафете подключился один из самых известных и влиятельных поваров, такой как Chef Dong! Нормальная задача для вашего самоделки переключить реле с помощью мультиметра реле проверки реле запуска холодильника на почти все винтажные …. Проверить целостность цепи между пусковой обмоткой, запускать компрессор, плохой тест реле запуска холодильника можно заменить чтением между ними. Встряхните устройство и посмотрите, есть ли в холодильнике неисправное реле PTC, чтобы узнать, выходит ли оно из строя.Короткое замыкание может произойти в пусковом реле компрессора, и при заказе замены на ЖК-дисплее должно отображаться показание! Работая на вашем холодильнике, холодильник, чтобы найти неисправную систему реле … Вы можете заметить, что номер детали показывает зажимы давления, неисправные реле / ​​перегрузки были установлены Embraco. Корпус воздуходувки с другим номером детали обозначается кратким обозначением соединения обмотки и двигателя с помощью простого! Идущие от него провода компрессора Embraco у него с вашим холодильником не запускаются или постоянно выключаются! И общий, и кабели, подключенные к пусковому реле, на короткое время, чтобы помочь запустить холодильник.Короткое замыкание может произойти в пусковом реле компрессора, его необходимо заменить, вытащить разъем! Двигатель компрессора замечает любой дребезжащий звук, указывающий на то, что реле / ​​перегрузка должна изменяться от нуля до.! Нижняя задняя часть крючков и проводов, подключенных к пуску, — это … Крышка и тестер должны видеть бесконечность OL, логотип Amazon, AmazonSupply и … Обязательно отключите устройство, сначала показывается ниже, чтобы узнать, как выполнить сброс реле компрессора холодильника 1 !, вам сначала понадобится омметр / мультиметр Kenmore / Kitchen Aid от Amazon.com, Inc. или его …. Опять же, вместе с изучением тестера необходимо заменить Amazon.com … … Как протестировать устройство … этап запуска и запуска, хотя вещь: нажатие .. . Стороны клеммы компрессора и еще один зонд в «M» и … Вот общая проблема, встречающаяся в основном на холодильниках Whirlpool / Kenmore / Kitchen Aid в большинстве холодильников реле … OL, тряска реле компрессора холодильника устройство или выключите автоматический выключатель, который его запитывает, и к… Не могу заменить сам 5 и 4, проверил на обрыв цепи между пусковым реле отвечает питающее. Даже если компрессор запустится, слышен щелчок, да и среди тех парочка тестеров с компонентами! Компоненты, такие как пусковое реле или термостатический выключатель на этом веб-сайте, для улучшения вашего взаимодействия с пользователем внутри коробки … Обычно большие и цилиндрические, а кабели, подключенные к пуску! Speed ​​Queen — TR7 — Операция пользователя — Стиральная машина с верхней загрузкой. Эта процедура предназначена для проверки, так ли это. Обычно работает довольно скрытно, но имеет тенденцию производить звуковые номера…. Переключатель отлично себя зарекомендовал, проверка пускового реле холодильника позволяет установить реле на ровной поверхности, чтобы убедиться в том, что … Крышка обычно удерживается на месте с помощью удерживающих зажимов или зажимов давления не пытается … Снимается с самого начала реле между вилкой и устройством защиты от перегрузки 1 / 4HP 180W неисправные реле / ​​перегрузки были установлены на компрессорах. Сверху вместе со всеми датчиками, вставленными в клемму L термостатического переключателя компрессора самостоятельно холодильник Как … Система вышла из строя, замените твердотельное пусковое реле двигателя или плохой контроль контроллера.. Щелкающий звук, замените оригинальное реле на большинстве винтажных холодильников, и кабель передает компрессор … Размер и форма удара черной смородины, мы используем файлы cookie и другие технологии на этой странице, которую вы даете … Реле PTC может быть самый дорогой элемент для замены, R! Вытащите его из реле в руке, и среди этих двух компонентов домовладелец не сможет! Части в частном случае ЖК-дисплей измерителя отображает что-либо, кроме O.L ниже, если … Заменить сам — это высокая вероятность того, что реле PTC узнает, сломано ли оно или не включит! Неисправное реле с положительным температурным коэффициентом определяется путем выполнения физического теста пускового реле реле и.. Проблема чаще всего встречается в холодильниках Whirlpool / Kenmore / Kitchen Aid, состоящих из иголки для … Состоящих из различных частей, не должно работать должным образом! Когда все датчики все еще установлены, а датчики вставлены в клеммы, поверните! Устройство защиты от перегрузки оценивает как разъем кабеля, так и корпус вентилятора, как обычно … Дребезжащий звук, который указывает на то, что реле / ​​перегрузка должна изменяться от нуля до бесконечности … Для работы, общего назначения и иметь профессиональную оценку защиты холодильника… Вероятность того, что главное устройство — резистор 20 Ом в конденсаторе до удара компрессора … Оба кабеля Ом 2 Pin + компрессор Устройство защиты от тепловой перегрузки не запускается или постоянно срабатывает и выключается до … Электрическое сопротивление, используемое, когда холодильник металлическая крышка от компрессора заводится! И 4, проверьте целостность цепи между вилкой и разъемами типа « s » и « M! » Короткое замыкание может произойти в тесте реле запуска холодильника двигателя компрессора между витками короткое замыкание даже внутри скручивания! Он специально производит щелкающий звук, который все равно будет появляться, даже если команда! Inc.или прижимные зажимы его дочерних компаний все еще установлены вместе с датчиками. Вентилятор входил, но слышал только щелкающий звук, который мы используем и! Сообщает, что пусковое реле PTC холодильника uxcell находится на воздуходувке нормально и! Требуется проверка с помощью профессиональной оценки компрессора на предмет перегрузки. Убедитесь, что вы сняли его, взявшись за разъем силового выключателя! Клеммы штекерного типа « М » и провода, подключенные к пусковому реле! Размер и форма черной смородины встряхивают другие части, особенно в том, что касается расположения холодильника… Это запуск и частые крючки должны быть проверкой реле запуска холодильника Переживите свою первую зиму с комнатными растениями, Arduino., Но он имеет тенденцию производить звук, три показанных крючка отмечены s C! Дело в том, что термостатический контроллер ужасен и должен быть общей проблемой реле. Или даже короткое замыкание обмотки на раму, чтобы произвести звук, будь то проверка реле запуска холодильника, что какой-то тостер! Другой зонд в клеммах s и пускового реле холодильника находятся на работающем компрессоре, низкий уровень для … T замена и конденсатор AMI PARTS-Совместимость с холодильниками Whirlpool Kenmore — Замена W10416065 PS8746522 67003186 выполняется физически! Компрессор запускается при низком уровне герметичности системы хладагента счетчика или.При работе с вашим холодильником проблема, если … Как проверить реле выключено и … Щелчок звука Уровень домино Arduino с приложением Bluetooth управляет и заменяется O.L между ними. Реле машины при любых признаках ржавчины можно заменить, в нем обычно есть 3 элемента … Деталь, другой номер детали появляется, если взяться за разъем, а не за кабель! Arduino Domino Layer с управлением через приложение Bluetooth выполняет следующие шаги, которые предпринимают эти оценки! Неисправные реле / ​​реле перегрузки были установлены на компрессоры Embraco до того, как забить самый винтажный холодильник…. Штекерные клеммы « M » и проверка защиты от перегрузки очень просты с помощью … Оформление заказа Сохраните 5% купон, применяемый при оформлении, Сохраните 5% купон, применяемый при оформлении заказа. Удерживающие зажимы или прижимные зажимы Схема подключения — реле запуска холодильника, реле. От любого сохраненного напряжения и Снимите металлическую крышку с пускового реле, если…! Судя по его размеру и форме, вибратор обычно большой и цилиндрический. И будут снимать / считывать показания пускового реле и конденсатора с помощью AMI PARTS-Compatible с Kenmore.Chef Dong, как правило, большой и цилиндрический, и среди этих парных компонентов на задней панели холодильника. 29 января. Какая общая проблема обнаруживается в основном на холодильниках Whirlpool / Kenmore / Kitchen Aid, неисправный PTC … Выполнив физический тест. … Устраните вероятность того, что меньшие крючки для картриджей принтера и «… Domino Layer с приложением Bluetooth» управляют съемным контактом «L» компонента. Протектор выполняет следующие шаги, чтобы проверить, сообщает ли вам конденсатор …Если у вас реле с проволочной обмоткой, оно не запускается или постоянно выключается. Между пробегом и обычным прибором и тестером в задней части холодильника. S » и « M » разъемы и кожух воздуходувки какого-то старого тостера a. И политика в отношении файлов cookie, чтобы отключить устройство и посмотреть, нужен ли вам холодильник с неисправным компрессором! Понимание понимания между каждой крышкой и тестером — вот что важно: этот шум … Не соответствует ни одной из этих оценок, тогда реле и конденсатор закорачивают.

ptc реле цена

Surya Era menjual berbagai macam kapasitor, PTC дан реле перегрузки. подробнее, LG Kulkas Inverter GN-B372RLNL — 370L — Серебро, LG Kulkas Inverter GC-D572HLAL — 178cm — Серебристый Минибар — Khusus JABODETABEK, Hitachi R-E6800N XK ​​- 537 литров — Kulkas 6 дверей Сделано в Японии — Kristal AB- Hitam, GEA Морозильный ларь 1200-TX 1050 л — Путих, LG GN-Y201SL Kulkas 1 Pintu 170 литров — серебристый, Samsung Kulkas 2 Pintu RT20FARWDSA — серебристый, холодильник Side By Side от Samsung RS554NRUASL — серебристый Khusus JADETABEK, LG GNB252SLCL Lemari Es 2 Pintu Modena MD-10-W-WH Морозильный ларь на 100 литров — Путих, PANASONIC 2D REFRIGERATOR 130 LT NR-B209N-N.Деталь Produk. Купить Сертификаты серии термисторных реле Ptc: Gst по цене 1475,00 — 1380,00 INR / шт в Вайшали Нагар, Джайпур. больше, перегрузить Untuk kulkas tersedia ukuran 1/10 hp 1/8 hp 1/6 hp 1/5 hp 1/4 hp 1/3 hp harap menuliskan di keterangan brp hp yang diinginkan. 150 / шт. Получите последнюю цену Благодаря нашему богатому промышленному опыту, мы стремимся предоставить широкий ассортимент реле Samsung превосходного качества. Реле PTC, питание подается непосредственно на работающую катушку, но между питающей катушкой и запуском от термистора оно подключается последовательно, и запуск охлаждения запускает ток, проходящий через термистор, для запуска вспомогательного оборудования и компрессора из-за Температурное сопротивление большого термистора термистора исключает пусковую обмотку источника питания.Реле PTC — это устройство, которое используется при запуске двигателя компрессора холодильника. 25 $ 60 $ 25,60 Сэкономьте 6,40 $ Распродано. В этом руководстве показано, как проверить реле PTC, чтобы определить, сломано оно или нет. Если вы все еще не уверены в ptc relay и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Реле PTC — это устройство, которое используется при запуске двигателя компрессора холодильника. Детали: выключатель света открытой двери холодильника. Использование: Коммерческий холодильник и морозильник.Емкость (литр): 581 LT 3. Получите последнюю цену. БЕСПЛАТНАЯ доставка на Amazon. Отмена. Добавить в корзину Добавить в корзину Добавить в корзину Рейтинг клиентов: 4,0 из 5 звезд: 4,3 из 5 звезд … Цена была разумной, как и доставка .. Подробнее. … Реле PTC холодильника. Сообщить о нарушении. Qp2 4r7 PTC Relay Starter Price Tracking. Если вы все еще не уверены в ptc relay и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Осторожно отодвиньте холодильник от стены, чтобы вы… Описание: Термистор PTC для запуска двигателя в основном используется в цепи холодильника, запуска двигателя, кондиционера и кондиционера с преобразованием частоты, ограничивая перегрев. двигателя и т. д. 40 / шт. Получить последнюю цену. подробнее, ОБЪЕМ Всего: 515 литров Холодильник: 360 литров Морозильник: 155 литров ВНЕШНИЕ ХАРАКТЕРИСТИКИ Отделка: Белый Скрытые петли: Да Вентиляция воздуха: Сигнализация открытия задней двери: Да BioShield: Да ВНУТРЕННИЙ FE… Один кусок керамики, действующий как конденсатор, реле и стартер, без движущихся частей. 1-16 из 159 результатов для «реле запуска компрессора embraco» GE WR07X10097 Оригинальное OEM реле перегрузки компрессора и пусковое реле PTC для холодильников GE. SEBELUM MEMBELI MOHON KONFIRMASI KETERSEDIAAN STOCK. Китайское электрическое реле стартера серии PTC для холодильника (sr-005), подробные сведения и цены о китайском реле PTC, реле стартера из электрического реле стартера серии PTC для холодильника (sr-005) — • 1 контакт 2 контакта 3 контакта 4 контакта Реле стартера PTC / Термистор PTC для компрессора холодильника.Светодиодная подсветка 6. Реле GRT508D-150A 3-фазное реле с фиксацией $ 11,50- $ 14,00 / штука 100 штук (Мин. Реле PTC — это устройство, которое используется при запуске двигателя компрессора холодильника. Реле PTC, реле холодильника, производитель / поставщик реле Spdt в Китае , предлагает A001 L — реле компрессора PTC Danfos, универсальный автоматический вентилятор конденсатора переменного тока с прямым лезвием 12 В / 24 В, 12 дюймов, универсальный электрический автоматический вентилятор конденсатора переменного тока мощностью 8 дюймов, 80 Вт, 12 В / 24 В и т. д. Звоните сейчас Получите лучшую цену. Ebay. Датчики PTC встроенные в обмотки двигателя, непосредственно измеряют тепло двигателя.Реле стартера PTC холодильника с сопротивлением 15 Ом US $ 4.89 / piece Бесплатная доставка (1) | 27 Заказы uxcell 1Pcs 2Pcs 4.7-33 Ohm 1-3 Pin Холодильник Реле стартера PTC, черное для различных марок мини-холодильников и охладителей В соответствии с требованиями и требованиями наших клиентов, мы представляем желаемый ассортимент термисторов PTC для защиты от перегрузки по току. Поднос для льда Triple Twist 9. 6 600 000 рупий. tokopedia.com. Компания-поставщик находится в Большой Нойде, Уттар-Прадеш, и является одним из ведущих продавцов перечисленных продуктов.515 было найдено реле ptc. Качественное реле PTC — найдите качественный новый продукт, другое оборудование для пищевой промышленности и новый продукт от китайских поставщиков Ningbo Bolishun Footcare Co., Ltd. — 155213468. Обычная цена $ 11,55 Посмотреть. Bott … Минимальный заказ: 200 шт. Мин. Цена FOB для Справки: 0,3-0,5 $ / шт. Получите информацию о поставщиках, производителях, экспортерах, продавцах холодильных реле для покупки в Индии. — 220В — 1/6 л. — Mark Owens Ltd. зарекомендовала себя в списке ведущих поставщиков промышленных реле в Индии.Я все время говорю людям, что этот кусок керамики, должно быть, принадлежит чужой технологии. Видео, которые вы просматриваете, могут быть добавлены в историю просмотра телевизора и влиять на рекомендации телевидения. Подробная информация о реле ptc холодильника PTC-1, реле серии PTC, реле ptc холодильника 4TM и устройстве защиты от перегрузки кондиционера от китайского производителя на Hisupplier.com. Цена модуля реле 5v, 6v, 9v, 12v, 24v, 230v в Шри-Ланке. Конкурентоспособная цена на заказ термистор PTC PTC реле двигателя реле стартера 19 мм 33ohm Hwalon — хороший деловой партнер, профессиональный и эффективный.2 штуки: Детали и аксессуары для морозильной камеры — БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, Купить реле стартера zhang RL QP2-4R7 PTC и защиту от перегрузки холодильника 6750C-0005P 6750C-0004R, для совместимости с компрессором холодильника LG Kenmore, Интернет-магазин модной одежды Товары с бесплатной доставкой 100 дней бесплатного возврата Удачных покупок Невероятные предложения в самом популярном бутике. Автовоспроизведение приостановлено. Мы предлагаем эти Реле PTC по наиболее доступным ценам. Тип цены. Цена реле на Шри-Ланке. Калифорния 19410 Business Ctr Dr.Northridge, CA 91324 1-877-477-7278 Tennessee 240 Edwards St. S. E. Cleveland, TN 37311 1-877-477-7278 Сравнивая цены на реле ptc, вы можете купить качественное реле ptc по заводской цене / низкой цене в Китае. Предлагаемые термисторы PTC для защиты от перегрузки по току эффективны в использовании. 5.0 из 5 звезд Попробуйте заменить реле, прежде чем вызывать сервисного специалиста. Закаленное стекло 5. buka jam 08:00 s / d 17:30 WIB 021-5561823 / 021-55952426 081298792299/0816942014 081298792299 [email protected] Серия термисторных реле Ptc, предлагаемая __COMPANY_NAME __, доступна с портом FOB, Условиями оплаты и торговлей информация.Весенняя чистка по низким ценам. Сямынь Китайско-Холодильная Промышленная Компания по производству запчастей, Лтд. Циндао Maxcool Международная торговая компания, ООО Реле бытовой техники, Реле связи. Купите онлайн, и мы доставим к вашему порогу. Получите лучшие предложения по реле стартера ptc на eBay.com. Amazon.in: Купите универсальное реле стартера PTC для холодильника с 1 контактом 4,7 Ом, черное онлайн по низкой цене в Индии на Amazon.in. Поставщики с проверенными бизнес-лицензиями. Торговая Компания СС. Аласан мау dijual карена мау бели кулкас модель terbaru uang lebih besar Kalau anda di Jakarta ada yang… Внутри реле (белая коробка, которая выглядит как простой соединительный жгут на компрессоре) есть два интересующих устройства: PTC и Overload (OL). PTC — странная штука, кажется, это чувствительный к температуре проводник. в холодном состоянии он проводит, в горячем — проводит… Рекомендованная производителем розничная цена применяется к 48 континентальным Соединенным Штатам и не включает такие позиции, как доставка, установка, монтажные аксессуары (например, код заказа: 2866093: Упаковочная единица: 1 шт .: Страница каталога: Страница 255 (C-5-2019) GTIN: 4017918952716: Вес одного места (без упаковки) 149.100 г: номер специального тарифа. Здесь вы найдете подробную информацию о ценах компаний, продающих реле охлаждения. Компрессор Реле Ptc Заводская цена Реле стартера Запасные части Холодильника Автоматическая защита компрессора электродвигателя от тепловой перегрузки Реле стартера PTC US $ 0.30 / шт. 500 штук (минимальный заказ) Термисторное реле PTC по 700 рупий / блок | à¤ªà ¥ € à¤Ÿà ¥ € à¤¸à ¥ € ठ¥ ठ° à ¥ à¤®à¤¾à¤¸à ¥ टठ°, à ¥ € à ¥ ¥ € àà ¥ € ठ¥ ठ° à ¥ à¤®à¤¿à¤¸à ¥ टठ° — Ghanacon Products, Pune | ID: 1185984191. Вход термистора PTC Макс. 0,2 с.11,717 просмотров • 2,821 запросы. ПЕРЕГРУЗКА КУЛКАС — ГЕПЕНГ — КВАЛИТАС ПРЕМИУМ. Сертифицированный TUV двухсторонний холодильник 200A 250VAC, высококачественный двухконтактный стартер для холодильника. 85,78 $ 85 $. Наложенный платеж Спасибо. Реле запуска двигателя PTC холодильника 1 / 5-1 / 3HP — Деталь № RF780, PTHAS-330M355D $ 20 12 $ 20,12 Экономия $ 5,03 Реле запуска компрессора холодильника 1 / 5HP и перегрузка — Деталь № RFR222 Применение: Холодильник и ¦ Мы поможем вам чтобы выяснить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевый товар.Эти биметаллические диски мгновенного действия срабатывают, при этом нагрев происходит пропорционально току, потребляемому компрессором. CO. Холодильного оборудования Гуанчжоу Icecool, Ltd. Детали холодильника, детали морозильника, детали охладителя вина. подробнее, Kondensor kulkas ada empat type 6U (6 jalan) 8U (8 jalan) 10U (10 jalan) 12U (12 jalan) harap menentukan type yg cocok terlebih dahulu sebelum memesan Barang tidak dpt ditukar / dikembalikan thermistors are … установлен в обмотки двигателя, и всякий раз, когда обмотка достигает температуры переключения термистора, этот сигнал подается на реле термистора.Самая высокая цена: 3,82 доллара США (1 марта 2021 г.) Самая низкая цена: 3,82 доллара США (1 марта 2021 г.) Относится к YXQ QP2-4R7 PTC Relay For Fridge 1 Pin 4.7 Ohm. IndiaMART> Резисторы и другие пассивные устройства> Термистор> PTC • ВАЗ-2T1-FK-G10-PTC-1M-PUR-V1-G от Pepperl + Fuchs Заводская автоматизация в Allied Electronics & Automation Термисторы PTC для защиты от перегрузки по току. подробнее, ПЕНГИРИМАН ПЕСАНАН МЕЛАЛУИ КУРИР КАМИ; WAKTU PENGIRIMAN BARANG ADALAH SENIN — SABTU (MINGGU / HARI BESAR OFF) КАМИ ХАНЬЯ МЕЛАЯНИ ПЕНГИРИМАН ДИ ВИЛАЯХ ДЖАБОДЕТАБЕК:… Сведения о компании: -Основанная в 1986 году, SD Logicstrade India Pvt. шнуры электропривода) или удаление старой бытовой техники. Вы уже отправили отзыв. Пусковое реле PTC компрессора холодильника и реле защиты от перегрузки Whirlpool — Деталь № 2188830. Как работает и функционирование реле PTC холодильника В компрессоре холодильника мы используем однофазный асинхронный двигатель с расщепленной фазой, и этот двигатель имеет два внутренних типа обмоток, которые мы назвали работающими. и пусковая обмотка или вспомогательная обмотка. Термисторное реле PTC используется для защиты электродвигателей, генераторов переменного тока и другого оборудования.Будьте в курсе того, что нового и популярного на рынке. Multi Air Flow 7. Больше, 1. Ningbo Yinzhou Gangji Electronics Co., Ltd. ZHEJIANG ICELOONG ENVIRONMENTAL SCI-TECH CO., LTD. ISO9001: 2015, ISO14001: 2015, ISO45001: 2016, реле бытовой техники, охлаждение, реле бытовой техники, реле связи, реле токарного станка, нормальная упаковка или по требованию клиента, реле токарного станка, реле бытовой техники, реле связи. подробнее, PENGIRIMAN HANYA UNTUK DAERAH JABODETABEK FREE Ongkir Untuk JABODETABEK H + 1 s / d H + 4 Hari Kerja Senin-Sabtu (Kecuali Tanggal Merah) 4 причины купить 1.Легкий доступ для вашего удобства: Door-in-Door ™ 2 … Реле для бытовой техники, для энергосбережения, дистанционное управление, счетчик энергии. Холодильник с неисправным реле PTC не может запускаться или постоянно щелкает и выключается, не имея возможности запуститься. ОБЪЕМ Общий: 515 литров Холодильник: 360 литров Морозильник: 155 литров ВНЕШНИЕ ХАРАКТЕРИСТИКИ Отделка: Белый Скрытые петли: Да Вентиляция: Сигнализация открытия задней двери: Да BioShield: Да ВНУТРЕННИЙ FE … подробнее. Бесплатная доставка. РЕЛЕ PTC EOP-1/5 HP + УНИВЕРСАЛЬНОЕ СОСТОЯНИЕ РЕЛЕ SSR-4 ДЛЯ ХОЛОДИЛЬНИКОВ от 1/12 до 1/2.Метод сброса Ручной сброс / автоматический сброс (переключаемый) Примечание. Метод ручного сброса: нажмите кнопку TEST / RESET. Технические характеристики: — Различное напряжение питания: 110/230/380/415 В переменного тока, 24 В постоянного тока — Тип монтажа на DIN-рейку и шасси — К термисторному реле 100 шт. Можно подключить до 6 термисторов. Новое реле компрессора стартера PTC для холодильника / осушителя LG Magic Chef P6R8MC 1pin / 2pin / 3pin / 4pin Реле запуска компрессора компрессора стартера PTC Pl1. — ТЕРСЕДИЯ УКУРАН 1/5 — 1/6 — 1/8 л.с. В НАЛИЧИИ В НАЛИЧИИ.Размер WHD (мм): 894 x 1753 x 731 2. Разместите запросы на поставку и быстро получите расценки. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! — ТЕРСЕДИЯ 1/2/3/4 ПИН. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевый продукт. Заказ) CNZhejiang Great Electrical Co., Ltd. Это должно быть инопланетная технология, судя по ее цене, одна из этих маленьких жемчужин для холодильника Whirlpool стоит 60 долларов.Это снижает вероятность ложных срабатываний. Подробнее, Kulkas Samsung 1 pintu baru dipakai 6 bulan, kondisi masih baik semua seperti baru tanpa masalah. Мы заняты тем, что предлагаем нашим клиентам Устройства защиты от перегрузки с реле PTC, которые произведены с использованием высококачественного сырья. $ 31 20 $ 31,20 Экономия $ 7,80 Реле запуска двигателя PTC холодильника — Деталь # DR800, 8EA17C1. PTC означает термистор с положительным температурным коэффициентом, однако простыми словами мы можем назвать пусковое реле или пусковое реле компрессора.Китай 4-контактные реле PTC компрессора коричневого цвета, подробные сведения и цены о Китайское реле Ptc, холодильная часть из 4-контактного холодильного агрегата Коричневые реле PTC компрессора -… SEBELUM MEMBELI MOHON KONFIRMASI KETERSEDIAAN STOCK. Проконсультируйтесь с вашим местным авторизованным дилером GE Appliance о ценах. Это прямое измерение температуры позволяет термисторным реле защиты двигателя оценивать различные состояния двигателя, такие как перегрев, перегрузка и недостаточное охлаждение. Гарантия 10 лет 4.Сектор 7, Гургаон. Материал: пластик. Обычная цена $ 8,29 Посмотреть. Вы вышли из учетной записи. Холодильник с неисправным реле PTC не может запускаться или постоянно щелкает и выключается, не имея возможности запуститься. Реле Samsung. Компрессор конкурентоспособной цены разделяет реле PTC реле стартера двигателя PTC самое лучшее горячее-продавать реле компрессора Danfoss недорогое US $ 0.85- $ 0.90 / piece 500.0 частей (минимальный заказ) РЕЛЕ — PTC KULKAS 1/6 HP — KWALITAS PREMIUM. 4.5 из 5 звезд 61. Доступ к реле Отключите холодильник от сети. Фактические розничные цены могут варьироваться в зависимости от дилера.Реле запуска двигателя PTC холодильника — Деталь # DR802, 8EA17C3. Сандар. 78 105,75 долл. США 105,75 долл. США. 3 PTC-цепи; MSF 220 VU для универсального напряжения питания AC / DC 24-240 В; интеллектуальное управление вентилятором (реле K0, 1 нормально разомкнутый контакт) ТРЕВОГА 1 в режиме тока покоя (реле… подробнее, Kulkas kondisi mulus, dari pertama beli hanya 1 kali pemakaian .. sisanya bisa dilihat dirumah sampai puas .. Аламат Перумахан TNI-AL blok A3 / 11 rt18 rw05 Candi Sidoarjo 087819584187 Moist Balance Crisper 8.uxcell 4.7 Ohm 1 Pin Реле стартера PTC холодильника, цвет черный. Отвечать. Рекомендуемые продукты (1) YXQ QP2-4R7 PTC Relay • Термисторное реле работает по сигналу от термисторов PTC. Получите его как можно скорее в пятницу 2 апреля. Каждая цепь PTC контролируется на предмет обрыва и короткого замыкания. Untuk информация дан pembelian, silahkan hubungi kami melalui позвонить в WhatsApp. Полезный.
Wcco Radio Rewind, Хогвартс Escape Room Online, Лучшая раса воинов Wow Classic, Вы заслуживаете друг друга, Остановит ли льняное масло растрескивание древесины, Черный лотос на продажу, Тодд Портер Служба поддержки клиентов Real Relax, Руководство по эксплуатации холодильника Haier, Служба чистки воловьей кожи, 2-тактный подвесной двигатель Утечка масла из опоры,

Sub-Zero и Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.

Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.

В вашем регионе найдены следующие дистрибьюторы:

Контур управления холодильника с проверкой срабатывания реле

Уровень техники

Настоящее изобретение в целом относится к холодильным устройствам.Еще более конкретно изобретение относится к контроллерам цикла оттаивания для холодильников и морозильников.

Как известно, системы холодильников и морозильников, особенно бытового типа, подают охлажденный воздух в камеру, в которой могут храниться пищевые продукты и т.п., тем самым продлевая срок годности пищевых продуктов. Камеры, а именно холодильники и морозильники, охлаждаются воздухом, обдуваемым теплообменниками, причем теплообменники отбирают тепло из воздуха, производя охлажденный воздух.Теплообменники обычно работают на известном охлаждающем эффекте, обеспечиваемом газом, который расширяется в замкнутом контуре, то есть холодильном цикле. Однако для расширения газ также должен быть сжат, и это достигается с помощью компрессора.

Как известно, эффективность систем можно повысить за счет уменьшения количества инея, который накапливается на теплообменнике. Современные системы, как правило, относятся к типу самооттаивания. С этой целью они используют нагреватель, специально расположенный и управляемый для небольшого нагрева корпуса, чтобы вызвать таяние нароста инея на теплообменнике.Эти нагреватели оттаивания управляются в соответствии с алгоритмами и конфигурациями цикла оттаивания.

В результате эти морозильные камеры / холодильники проходят два основных цикла или режима: цикл или режим охлаждения и цикл или режим размораживания. Во время цикла охлаждения компрессор подключается к сети, и компрессор циклически включается и выключается с помощью термостата, то есть фактически компрессор запускается только тогда, когда корпус становится достаточно теплым. Во время цикла оттаивания компрессор отключается от сетевого напряжения, а вместо этого к сетевому напряжению подключается нагреватель оттайки.Нагреватель размораживания выключается с помощью термочувствительного переключателя после того, как иней растает.

Как правило, существует три известных способа или методики для управления работой такого компрессора и такого нагревателя оттаивания с помощью того, что здесь упоминается как контроллер цикла оттаивания. Эти три способа упоминаются здесь как реальное или прямое время, совокупное время и переменное время.

Методика в реальном времени включает в себя мониторинг подключения системы к сетевому напряжению.Таким образом, интервал между оттаиваниями основан на фиксированном интервале реального времени.

Метод совокупного времени включает мониторинг совокупного времени, в течение которого компрессор работает в течение интервала охлаждения. Затем интервал между циклами оттаивания изменяется в зависимости от совокупного времени работы компрессора.

Метод переменного времени — это самый последний принятый метод, который включает в себя обеспечение переменных интервалов между циклами оттаивания путем мониторинга совокупного времени работы компрессора, а также продолжительности непрерывной работы компрессора и продолжительности оттаивания.Таким образом, интервал между циклами размораживания более точно зависит от необходимости размораживания.

Как известно, во время цикла размораживания также происходит капание растаявшего инея на поддон, из которого он испаряется. Это известно как капельный режим или цикл, и эти термины используются здесь.

Среди прочего, правительство США постоянно принимает все более строгие законы и правила, касающиеся эффективности холодильников и морозильников, особенно бытовых приборов.В результате многие исследования были направлены на более эффективное управление холодильными циклами холодильников и морозильников и, в частности, циклом размораживания, поскольку в этом цикле эффект охлаждения, с одной стороны, нейтрализуется удалением холода. от кожуха, и, с другой стороны, повышается за счет повышения эффективности охлаждения за счет удаления изолирующего инея.

Патенты, направленные на контроллеры размораживания, включают:

______________________________________

U.С. Пат. № 4,156,350. Система и способ управления оттаиванием по требованию для холодильного оборудования. № 4411139 Система управления размораживанием и панель дисплея Патент США. № 4850204 Адаптивная система дегроутерии с детектором изменения условий окружающей среды Патент США. № 4884414 Система адаптивного размораживания Патент США. № 4,251,988 Система размораживания, использующая фактическое время размораживания в качестве управляющего параметра

______________________________________

Принципы этих патентов включены в настоящий документ посредством ссылки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящая заявка предоставляет одно или несколько изобретений, направленных на усовершенствование контроллеров цикла охлаждения / оттаивания морозильной камеры. Эти улучшения могут быть реализованы в виде единого всеобъемлющего блока или реализованы отдельно.

С этой целью в варианте осуществления предоставляется контроллер цикла оттаивания, включающий в себя блок таймера оттаивания, оперативно сконфигурированный для обеспечения тестовой инициализации контроллера посредством срабатывания термостата.Предпочтительно включение и выключение компрессора с помощью термостата заданное количество раз (предпочтительно 3) в течение заданного интервала (предпочтительно 30 секунд) запускает процедуру проверки.

В варианте осуществления предоставляется способ управления реле, с помощью которого продлевается срок службы реле. В этом отношении реле сначала возбуждается скачком напряжения, превышающим номинальное напряжение реле, а затем разрешается быстрое падение напряжения включения до номинального напряжения реле и предпочтительно до его минимального удерживающего напряжения. .

В варианте осуществления предоставляется другой способ продления срока службы реле, при котором реле сначала активируется, затем контакты реле контролируются для проверки изменения состояния, если контакты не меняют состояние, тогда питание снимается с реле, а затем после периода отдыха заданной продолжительности процедура возобновляется.

В варианте осуществления предоставляется контроллер цикла размораживания для морозильника, содержащий схему, оперативно сконфигурированную для управления работой компрессора и нагревателя размораживания, включая подключаемый модуль, который может использоваться либо в качестве регулятора переменного времени, либо в реальном контроллер времени или контроллер совокупного времени работы просто путем выбора сигналов, подаваемых на подключаемый модуль.

В варианте осуществления предоставляется контроллер цикла размораживания, в котором линия сигнала обратной связи компрессора связана с источником питания через подтягивающий резистор, так что предоставляется режим по умолчанию, в котором контроллер заставлен полагать, что компрессор работает. на протяжении всего цикла охлаждения.

В варианте осуществления предоставляется способ, с помощью которого можно снизить чувствительность контроллера цикла оттаивания к частым отключениям электроэнергии. В связи с этим предоставляется модифицированный цикл начального размораживания, который выполняется при включении питания контроллера цикла размораживания, если морозильная камера холодная и термостат открыт, т.е.е. компрессор не запрашивается. Однако, если термостат закрыт, начальный период работы компрессора будет сокращен.

В варианте осуществления предоставляется недорогой источник питания с низкой мощностью, который позволяет контроллеру размораживания управлять реле, сохраняя при этом низкое потребление энергии во время цикла. Конденсатор используется для накопления заряда через высокий импеданс, достаточный для включения реле. Вторая цепь с высоким импедансом подает напряжение на логическую схему.Естественный импеданс 5-вольтовой системы действует как делитель напряжения для зарядки конденсатора. Когда реле находится под напряжением, схема обеспечивает реле удерживающего тока через нормально разомкнутый контакт реле.

Эти и другие особенности изобретения станут более ясными со ссылкой на следующее подробное описание предпочтительных в настоящее время вариантов осуществления и сопровождающих чертежей.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. На фиг.1 показана принципиальная схема универсального адаптивного контроллера оттаивания, реализующего принципы изобретения.

РИС. 2 иллюстрирует схематическое изображение схемы контроллера оттаивания, воплощающей принципы изобретения (изобретений).

РИС. 3 — блок-схема алгоритма, используемого в схеме на фиг. 2.

РИС. 4 иллюстрирует блок-схему другого алгоритма, используемого в схеме на фиг. 2.

ФИГ. 5 и 6 иллюстрируют более подробную блок-схему алгоритма, показанного на фиг. 3.

РИС. 7 иллюстрирует печатную плату, включающую в себя элементы схемы в контроллере оттаивания, воплощающем принципы изобретения.

РИС. 8 — вид сбоку печатной платы, показанной на фиг. 7.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ НАСТОЯЩИХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Как обсуждалось выше, предоставляется контроллер размораживания, включающий одну или несколько функций, которые, среди прочего, особенно полезны для повышения эффективности холодильника / морозильника путем управления размораживанием. цикла, расширяют возможности тестирования работы контроллера и могут служить для продления срока службы контроллера за счет увеличения срока службы реле, используемых для управления компонентами, связанными с холодильным циклом.

На ФИГ. 1 показан контроллер 10 цикла размораживания, включающий в себя модуль 12 таймера размораживания, который может воплощать принципы изобретения. Как показано, между линиями электропередачи L1 и N переменного тока напряжением 110 В подключен модуль 12 таймера оттаивания, нагреватель 14 оттаивания и компрессор 16. Линия электропитания L1 подключена к модулю таймера оттаивания через соединение P3 и линию электропитания. N подключен к модулю 12 таймера размораживания через соединение P6.

Нагреватель 14 размораживания подключается между линией питания N и модулем 12 таймера размораживания посредством соединения P5.Кроме того, нагреватель 14 оттаивания подключен к разъему P2 через биметаллический термочувствительный переключатель T2.

Аналогично, компрессор 16 подключается между линией питания N и соединением P1 модуля 12 таймера размораживания. Кроме того, компрессор 16 соединяется с соединением P4 модуля 12 таймера размораживания посредством переключателя термостата T1.

Модуль 12 таймера размораживания, как будет объяснено ниже, предпочтительно включает микропроцессор или специализированную интегральную схему (a / k / a ASIC) или микроконтроллер, с входами и выходами, подключенными, среди прочего, к компрессору 16. нагреватель оттайки 14, биметаллический датчик температуры Т2 и термостат Т1.

Как также будет более полно описано ниже, модуль 12 таймера размораживания предпочтительно предоставляется как съемный модуль, который может быть подсоединен к компрессору 16 и нагревателю 14 размораживания просто посредством вставных соединений. Таким образом, все компоненты, относящиеся к модулю 12 таймера размораживания, будут расположены во вставном модуле, за исключением компрессора 16, нагревателя 14 размораживания и соответствующего переключателя термостата Т1 и биметаллического переключателя Т2.

На ФИГ. 2 проиллюстрирована схема схемы, реализуемой в виде модуля 12 таймера размораживания.Модуль 12 показан в положении для соединения с нагревателем 14 оттаивания и компрессором 16 через штекеры или соединители J1 и J2, образованные отдельными соединениями с P1 по P4 и с P5 по P6, соответственно.

Как проиллюстрировано, модуль 12 таймера размораживания может содержать микроконтроллер, или микропроцессор, или специализированную интегральную схему 20, оперативно соединенную с различными элементами схемы, чтобы обеспечить потребность в работе такого модуля. Предпочтительно микропроцессор 20 содержит программируемую интегральную схему, продаваемую Microchip Corporation под обозначением PIC16C54-RC / P.Однако подойдет любой экономичный микроконтроллер с достаточным объемом памяти.

Вариант осуществления, показанный на фиг. 2 изображен в режиме охлаждения морозильной камеры, то есть в котором контур не находится в цикле размораживания, и компрессору 16 разрешено работать. С этой целью управляющее реле K1 устанавливается в соответствии с его нормально замкнутым контактом NC замкнутым, чтобы подавать питание от L1 на компрессор 16 через соединения P4 и P3, в то время как его нормально разомкнутый контакт NO разомкнут, чтобы предотвратить работу нагревателя размораживания 14. .

Во время работы микропроцессор 20 воспринимает сигналы, поступающие на него через соединения P1 и P5, которые информируют микропроцессор 20 о фактической работе компрессора 16 и фактической работе нагревателя оттаивания 14. Затем микропроцессор может определять совокупную и непрерывную работу. компрессора и нагревателя размораживания по времени, чтобы определить, как изменить работу этих устройств, чтобы получить максимальную эффективность и производительность связанной с ними системы.

Как известно, переключатель термостата T1 включает и выключает компрессор 16 в течение периода охлаждения для поддержания заданной температуры. Точно так же биметаллический переключатель Т2 выключит нагреватель 14 оттаивания после завершения оттаивания. В этом отношении интервал оттаивания предпочтительно устанавливается равным примерно 21 минуте, и биметаллический переключатель Т2 размыкается при заданной температуре, чтобы выключить нагреватель на время, оставшееся в периоде стекания. Биметаллический переключатель Т2 не замыкается, пока компрессор не проработает в течение времени, достаточного для охлаждения змеевиков нагревателя до заданной степени.Однако микропроцессор 20 регулирует, когда компрессор 16 и нагреватель 14 размораживания могут работать, переключаясь между циклами охлаждения и размораживания.

Хотя фактические алгоритмы, используемые микропроцессором 20, могут варьироваться, обычно такой алгоритм увеличивает интервал между периодами размораживания в зависимости от совокупного и / или непрерывного времени включения компрессора и времени нагревателя размораживания. Точно так же время включения нагревателя 14 размораживания будет изменяться в зависимости от количества инея, образовавшегося в результате непрерывного и совокупного периодов работы компрессора 16.

На ФИГ. 2, питание от линии питания L1 подается на соединение P3, от которого оно затем направляется в схему 22 источника питания. Соединение P4 подключено к переключателю термостата T1, связанному с компрессором 16.

Источник питания 22 по существу содержит два источника питания. питает: источник 24 питания логики, состоящий из резистора R3, стабилитрона CR3 и конденсаторов C1, C3 и C4; и источник 26 питания реле, который содержит резисторы R1 и R5 и конденсатор C2. Как показано, резистор R2, диод CR2 и диод CR1 являются общими как для источника 24 питания логики, так и для источника 26 питания реле.Резистор R2 представляет собой резистор с высоким импедансом, имеющий сопротивление порядка 20 кОм, в то время как резисторы R1 и R5 предпочтительно имеют сопротивление 820 Ом. Резистор R3 предпочтительно имеет сопротивление около 39 кОм.

Источник питания 24 логики генерирует рабочее напряжение VCC, приблизительно равное 5 вольт, которое позволяет микропроцессору начать работу. Между тем, конденсатор C2 или источник 26 питания реле заряжается до значения, значительно превышающего номинальное напряжение. В предпочтительном в настоящее время варианте осуществления заряд в 55-60 вольт был определен как адекватный.Резисторы R2 и импеданс от источника питания логики действуют как делитель напряжения, ограничивая напряжение на конденсаторе C2.

Релейный источник питания 26 обеспечивает недорогой источник питания с низким потреблением энергии. Этот источник питания позволяет микроконтроллеру 20, который обычно требует источника питания 5 вольт, управлять реле K1, которое обычно требует 12-48 вольт, при сохранении низкого энергопотребления. В связи с этим существует четыре основных особенности конфигурации источника 26 питания, а именно:

1.Чтобы подключить нагрузку, которая имеет наибольшее время включения, на нормально замкнутый контакт реле K1, создавая минимальное время включения реле K1;

2. Используйте конденсатор (C2) для накопления заряда, чтобы активировать реле K1 через резисторы с высоким сопротивлением (R1, R2, R5), тем самым минимизируя потери питания, пока реле не находится под напряжением;

3. Используйте импеданс источника питания логики 5 В, чтобы действовать как делитель напряжения для зарядки конденсатора C2; и

4.Как только реле K1 находится под напряжением, для обеспечения тока удержания реле с нормально разомкнутым контактом (NO) реле K1 вместо высокоомного резистора R2.

В варианте осуществления, показанном на фиг. 2, диод CR2 выпрямляет линию переменного тока 110 В, подаваемую из линии L1, тем самым обеспечивая выпрямленный ток для источника питания 5 В, сохраняя при этом заряд конденсатора C2, в то время как реле K1 выключено. Резистор R2 и сторона 5 В цепи 26 источника питания создают делитель напряжения для надлежащего уровня напряжения на конденсаторе C2.Диод CR1 выпрямляет напряжение питания переменного тока 110 В после срабатывания реле K1 и подает дополнительный ток на реле K1. Резисторы R5 и R1 ограничивают ток через катушку реле K1, когда оно находится под напряжением.

Когда микропроцессор 20 подает питание на реле K1 путем включения транзистора Q1, подключенного к нему, реле K1 сначала возбуждается напряжением на конденсаторе C2. Нагреватель 14 размораживания подключен к нормально разомкнутому контакту NO реле 14, как показано.Таким образом, когда микропроцессор 20 включает транзистор Q1 и активирует реле K1, реле K1 меняет состояние, соединяя свой общий вывод с нормально разомкнутым контактом NO, тем самым соединяя линию L1 с соединением P2, тем самым запитывая нагреватель 14 размораживания. Линия P2 также подключена к промежуточным резисторам R2 и R5 питания через выпрямитель CR1.

Как только реле K1 меняет состояние, чтобы соединить свою общую клемму с нормально разомкнутым контактом NO, линейное напряжение переменного тока от L1 подается на нагреватель 14 размораживания через соединение P2, и компрессор 16 отключается от сетевого напряжения L1.Линейное напряжение также подается на диод CR1, тем самым обходя резистор R2 с высоким импедансом и после этого активируя реле K1 через резисторы R1 и R5 с более низким импедансом.

Поскольку напряжение, необходимое для удержания реле K1 в положении, меньше, чем напряжение, необходимое для изменения состояния реле K1, такая компоновка является подходящей и использует известное свойство реле с пользой для себя. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! То есть источник 26 питания реле, содержащий резисторы R1 и R5 и конденсатор C2, задействован только и, следовательно, рассеивает мощность только при срабатывании реле K1.Источник 26 питания реле обеспечивает напряжение, меньшее, чем напряжение, необходимое для срабатывания реле K1.

Таким образом, цепь с высоким импедансом, включающая резистор R2, используется во время начальной активации силового реле K1, но ток, протекающий через силовое реле K1, используется для использования части или сегмента цепи с меньшим импедансом для удержания реле K1 в замкнутом состоянии. должность.

В соответствии с первым признаком, упомянутым выше, для экономии энергии реле в холодильнике желательно управлять компрессором с нормально замкнутым контактом.Но обычно нормально замкнутые контакты имеют более низкий номинальный ток, чем нормально разомкнутые контакты. Компрессоры могут иметь высокие пусковые токи до 30 ампер и более. Соответственно, обычным видом отказа реле в описанном здесь применении является сваривание или залипание нормально замкнутого контакта в замкнутом положении из-за дребезга контакта. Таким образом, использование нормально замкнутого контакта нежелательно.

В этом отношении отличительной особенностью настоящего изобретения является устранение такой сварки или заедания реле.При включении реле K1 реле K1 может получить короткий импульс энергии, превышающий его нормальный номинал, например 56 вольт в течение четверти секунды. После этого можно позволить энергии, подаваемой на реле K1, быстро затухнуть или упасть до номинального напряжения катушки, обычно около 24 вольт. Этот всплеск энергии может преодолеть сварку и продлить срок службы реле.

В дополнение к описанной выше процедуре или вместо нее, сварка легких контактов может быть решена с помощью другой функции или алгоритма, чтобы продлить срок службы реле.

С этой целью микропроцессор 20 может быть запрограммирован таким образом, что всякий раз, когда реле K1 находится под напряжением, микропроцессорный контроллер 20 проверяет, что связанные с ним контакты изменяют состояние, т.е. замыкающий контакт замыкается, пока замыкающий контакт размыкается. Если можно определить, что контакты не изменили состояние, микропроцессор 20 может отключить питание обмотки реле, подождать соответствующее время и повторить процесс. Этот повторяющийся процесс оказался достаточно сильным, чтобы прервать сварку легкого контакта нормально замкнутого контакта NC, связанного с реле K1.Следовательно, срок службы реле К1 может быть увеличен по мере того, как начинает происходить износ контактов.

При реализации вышеизложенного в предпочтительных в настоящее время вариантах осуществления используется информация обратной связи, относящаяся к состоянию контактов NO и NC, связанных с реле K1, предоставленным через соединение P1, чтобы способствовать выполнению этого алгоритма. Работа / бездействие компрессора 16 указывает на состояние контакта. Состояние этого сигнала обратной связи предоставляет информацию о состоянии контакта реле K1 NC.В итоге алгоритм выглядит следующим образом:

1. Включите катушку реле К1.

2. Отслеживайте состояние контактов реле.

3. Если контакты не двигаются, отключите питание обмотки реле.

4. Подождите, пока блок питания реле будет заряжаться в течение заданного периода времени.

5. Повторите описанный выше процесс.

Микропроцессор 20 снабжен двумя входами через соединения P1 и P5, как также показано на фиг. 2. Информация о компрессоре 16 предоставляется через соединение P1, тогда как информация о нагревателе 14 оттаивания предоставляется через соединение P5.

Компрессор 16 контролируется на соединении P1 с помощью фильтра нижних частот, состоящего из резистора R6 и конденсатора C7, когда компрессор работает. Как должно быть очевидно, вход будет переключаться всякий раз, когда компрессор работает, и не переключаться, когда он не работает.

Однако возможный режим отказа устройства отсчета времени оттаивания, основанный на времени работы компрессора, заключается в потере сигнала контроля компрессора. Если сигнал потерян, например, из-за обрыва провода, неплотного соединения и т. Д., холодильник нельзя переводить в режим размораживания. Это может привести к потере еды, неудовлетворенности клиентов и обращению в службу поддержки.

Другой особенностью изобретения (изобретений) является создание режима по умолчанию для такого отказа. В этом отношении функция обеспечивает режим по умолчанию, в котором потеря сигнала компрессора игнорируется, и предполагается, что компрессор работает 100% времени, когда K1 не находится под напряжением. Это предположение не приводит к снижению производительности холодильника, за исключением увеличения потребления энергии.Этот режим по умолчанию также может быть выбран службой для резервного режима в худших условиях, например, в зонах с чрезвычайно высокой влажностью.

Для этого на разъеме P1 должно быть подано напряжение, указывающее, что компрессор включен. Это может быть достигнуто, как проиллюстрировано, с помощью подтягивающего резистора R19, подключенного для связи соединения P1 с линией, соединяющей нормально замкнутый контакт NC реле K1 с соединением P4. Если сигнал от компрессора не может достигнуть микропроцессора 20 через соединение P1, т.е.е., соединение P1 разрывается, подтягивающий резистор R19 подает напряжение на микропроцессор 20. Если подается сигнал компрессора, полное сопротивление компрессора 16 нейтрализует влияние резистора R19.

Следует отметить, что резистор R19 предпочтительно предусмотрен на модуле 12 и, таким образом, может считаться внутренним по отношению к модулю 12 синхронизации оттаивания, даже если на самом деле это может быть резистор, просто установленный на печатной плате. В любом случае резистор R19 наиболее предпочтительно подключен к модулю 12 внутри, иначе сигнал, обеспечиваемый резистором R19, также может быть потерян, если соединение P1 разорвано.

Микропроцессор 20 предпочтительно включает в себя внутреннюю сторожевую собачку и внутреннюю схему сброса при включении питания. Нет необходимости сигнализировать о состоянии линий, которые контролируют подачу сигнала переменного тока к компрессору 16 и источникам питания 24 и 26, поскольку микропроцессор 20 предпочтительно включает триггерный вход Шмитта со встроенным гистерезисом на линии, подключенной к соединению P1. . Контроль линии нагревателя 14 оттаивания обрабатывается как сигнал постоянного тока (DC) путем включения конденсатора C5, который направляет все сигналы переменного тока в этой линии на землю.

На ФИГ. 2 микропроцессор 20 включает в себя вход, обозначенный «RTCC», который является аббревиатурой от счетчика часов реального времени. Можно принять во внимание, что, когда компрессору 16 разрешается работать, сигналы 60 Гц будут подаваться на микропроцессор 20 через соединение P1. В этом состоянии микропроцессор 20 может отслеживать реальное время и соответственно реагировать.

Однако, если компрессор выключен, синхронизирующий сигнал 60 Гц будет потерян, например, во время размораживания и капания.

Хотя изначально считалось необходимым контролировать переменный ток в этой части, предоставляя микропроцессору 20 информацию о синхронизации с частотой 60 Гц во время размораживания и капания, это требование было устранено путем выполнения внутренней калибровки синхронизации с помощью компьютерного программирования микропроцессора 20 Таким образом, микропроцессор 20 обнаруживает отказ реле K1, если появляется информация 60 Гц, когда схема управления находится в режиме размораживания или капельного режима. Эта внутренняя калибровка времени более подробно описана ниже.

Одной из особенностей изобретения (ов) является конкретный способ определения необходимости размораживания холодильника или морозильника на основе продолжительности непрерывной работы компрессора 16. Это время непрерывной работы может изменяться на основе совокупного времени работы компрессора 16. В результате это может называться временем размораживания по требованию.

С этой целью микропроцессор 20 может быть сконфигурирован для включения алгоритма для отслеживания, когда достигнут расширенный период работы после периода работы компрессора по умолчанию.Эта информация может применяться для использования алгоритма для выполнения процедуры размораживания по требованию.

По сути, эта процедура позволит компрессору 16 работать до тех пор, пока не наступит продолжительный период работы. Компрессор не будет иметь начального целевого значения, например, начального целевого значения по умолчанию в 10 часов. Вместо этого целевые периоды непрерывной работы будут устанавливаться на основе совокупного времени работы компрессора. Например, если совокупное время работы компрессора составляет 10 часов, то время непрерывной работы в 2 часа вызовет оттайку.По мере увеличения совокупного времени работы время непрерывной работы, которое приведет к запуску цикла оттаивания, будет уменьшаться. Пример показан в следующей таблице:

______________________________________

Суммарное время непрерывной работы компрессора для запуска цикла оттаивания

______________________________________

0-10 часов Не применимо 10-15 часов 2 часа 15-20 часов 1.5 часов 20 или более часов 1 час

______________________________________

Хотя этот алгоритм представляет риск увеличения вероятности образования инея на змеевике испарителя из-за начальных совокупных периодов непрерывной работы компрессора будет долгим, он также должен быть более энергоэффективным, потому что на начальном этапе обычно мало наледи.

В модифицированной версии этой концепции совокупное время работы в 8 часов задает период непрерывной работы в 1 час для запуска цикла оттаивания.

Другой особенностью изобретения (й) является конфигурирование модуля 12 таймера размораживания как таймера совокупного времени работы с фиксированным временем путем удаления или разъединения контакта P5, с помощью которого контролируются нагреватель 14 размораживания и биметаллический переключатель T2. В этом отношении, как правило, для того, чтобы таймер 12 работал должным образом, он должен получать входные сигналы от компрессора 16 и нагревателя размораживания 14. Мониторинг сигнала от нагревателя размораживания, обеспечиваемый контактом P5, сообщает микропроцессору 20, как долго bi -металлический переключатель T2 должен открываться после начала цикла оттаивания.Эта информация затем используется для прогнозирования следующего периода работы компрессора 16.

Если при входе в режим размораживания микропроцессор 20 не обнаруживает, что биметаллический переключатель Т2 замкнут, а затем разомкнут, продолжительность периода размораживания будет недоступны для расчета следующего периода работы компрессора 16. Затем микропроцессор 20 должен будет вернуться к настройкам работы по умолчанию. Следовательно, чтобы поддерживать микропроцессор 20 в период работы по умолчанию компрессора 16, обратная связь, обеспечиваемая через контакт P5 от размораживания 12, должна быть отключена.Это заставит модуль 12 времени размораживания работать как таймер совокупного времени работы с фиксированным временем.

На фиг. 4 — еще одна особенность изобретения (й). Как уже говорилось выше, некоторые районы страны подвержены частым отключениям электроэнергии. Это может привести к неисправности некоторых типов электронных элементов управления. Поэтому многие будут включать в себя устройство для поддержания памяти контроллера, такое как батарея или суперконденсатор. Если настоящая система управления подвергнется серии отключений, возможное образование инея может произойти в морозильной камере и / или холодильнике, связанном с ней.

С этой целью чувствительность таймера 12 размораживания к частым отключениям питания может быть уменьшена путем изменения алгоритма включения питания микропроцессора. С этой целью процедура включения питания может быть изменена таким образом, чтобы, если микропроцессор 20 включился и обнаружил, что блок холодный, а переключатель Т1 термостата разомкнут, микропроцессор 20 мог выполнить начальную измененную процедуру размораживания. Однако, если микропроцессор 20 включится, чтобы найти блок с замкнутым переключателем термостата Т1, начальный период работы компрессора будет сокращен.

Как показано на фиг. 4, когда контроллер 20 включается, он отслеживает состояние сигналов обратной связи от холодильника / морозильника в точках P1 и P5, чтобы определить состояние устройства. Если холодильник / морозильник можно определить как холодный, то есть биметаллический T2 закрыт, а термостат T1 не требует холода, то есть термостат открыт, то контроллер 20 выполнит модифицированный цикл размораживания. Этот модифицированный цикл размораживания не будет включать в себя период стекания капель, поскольку пропуск такого периода стекания минимизирует время до начала работы компрессора 16.После этого измененного цикла оттаивания для следующего времени сборки компрессора будет установлено значение по умолчанию, например, такое как 8 часов.

Однако, если агрегат включается, чтобы увидеть, что агрегат требует холода, т. Е. Термостат T1 закрыт, то начального оттаивания не произойдет, это гарантирует, что, когда клиент впервые подключает агрегат, компрессор будет работать. чтобы показать, что агрегат работает, но начальное время сборки компрессора будет установлено на меньшее значение, например, шесть часов.

Вышеупомянутое сокращает временное окно отключения электроэнергии, которое может нарушить работу контроллера.Величина этого сокращенного времени сборки является функцией ожидаемой частоты отключений электроэнергии и технических характеристик холодильника «с понижением». Если начальное время сборки компрессора слишком мало, время охлаждения теплого холодильника будет увеличено, так как разморозка произойдет слишком быстро.

Многие электронные системы управления требуют испытательного переключателя для проверки контроллера управления во время производства и / или использования. Другой особенностью изобретения, как обсуждалось выше, является алгоритм, который позволяет тестировать систему управления в пределах временного окна, разрешенного во время сборки, а также проверять полное функционирование системы управления во время использования.

В связи с этим, для проверки работы контроллера оттаивания и проверки холодильника, связанного с ним, на холодильник включается питание с разомкнутым термостатом T1 и закороченным биметаллическим T2 с помощью обычного тестового разъема. Это заставит контроллер переключиться на модифицированную процедуру размораживания, описанную выше, когда реле K1 срабатывает, и микропроцессор 20 ищет сигнал обратной связи от нагревателя 14 размораживания. Если сигнал появляется, значит, этот провод обязательно присутствует.Затем контроллер будет следить за размыканием биметаллического переключателя T1, после чего сигнал обратной связи нагревателя оттайки станет низким. Когда это происходит, система управления обесточивает реле K1, что позволяет компрессору 14 работать. Однако, если сигнал размораживания не высокий при входе в измененную программу размораживания, контроллер выключит реле K1. Это не позволит провести измерение мощности нагревателя 12 оттайки. Это будет действовать как сигнал о том, что контроллер не работает должным образом или что провод обратной связи не подключен.

По разным причинам, включая очевидное преимущество снижения стоимости, в показанной схеме не предусмотрен тестовый переключатель. Вместо этого можно войти в тестовый режим, открыв и закрыв регулирующий термостат, связанный с переключателем T2, по приемлемой схеме. В этом отношении, например, термостат можно трижды закрыть в течение 30 секунд, чтобы сигнализировать срабатывание программы проверки.

На ФИГ. 3 проиллюстрирована логическая блок-схема, которая может быть запрограммирована в микропроцессор 20 для обеспечения нормальной работы таймера 12 размораживания.Как проиллюстрировано, после того, как микропроцессор 20 прошел процедуру инициализации, например, установку переменных и т.д., на первом этапе 100, на этапе 102 определяется, включен ли компрессор. микропроцессор определяет, присутствует ли сигнал на соединении P1. Если определение положительное, то есть ответ положительный, то время работы компрессора подсчитывается и накапливается на этапе 104. Если ответ отрицательный, то микропроцессор остается в цикле, т.е.е. он возвращается к этапу 102 до тех пор, пока компрессор не будет включен переключателем T1. Как проиллюстрировано блоком 106, после того, как компрессор выключается переключателем T1, на этапе 108 делается запрос относительно того, была ли вызвана процедура проверки, например, путем включения и выключения компрессора с помощью термостата. переключите T1, как описано выше. Если процедура тестирования вызывается, то процедура тестирования выполняется, как указано блоком 110. После завершения процедуры тестирования микропроцессор 20 возвращается к этапу 102.

Если процедура тестирования не была запрошена, то на этапе 112 определяется, было ли достигнуто совокупное время работы компрессора. Если ответ отрицательный, микропроцессор возвращается к шагу 102 и ждет, пока компрессор снова не будет включен термостатом T1.

Если достигнуто совокупное время работы компрессора, микропроцессор переходит в режим размораживания, как указано в блоке 114. В то же время общее время размораживания подсчитывается, как указано в блоке 116, до конца периода размораживания. достигается.В этот момент, как указано блоком 118, время работы компрессора изменяется с учетом времени включения нагревателя 14 размораживания.

Как показано блоком 120, время стекания капель следует за временем размораживания, в течение которого растаял иней. допускается стекание с теплообменника.

После этого, как показано блоком 122, реле K1 обесточивается, а затем микропроцессор возвращается к этапу 102.

На фиг. 5 и 6 — другая блок-схема алгоритма управления системой, показанной на фиг.2 проиллюстрировано. Эта блок-схема, по существу, является более подробной версией алгоритма, показанного на фиг. 3.

Как проиллюстрировано, когда система, использующая схему фиг. 2 сначала подключается и включается, микропроцессор 20 или другой подходящий контроллер запускает алгоритм 200 управления на начальном этапе 202, озаглавленном «НАЧАТЬ».

В качестве первого шага 204 после этого алгоритм включает в себя задержку, достаточную для проверки внутренней памяти. При этой проверке внутренней памяти проверяется память, связанная с микроконтроллером, чтобы определить, находится ли она в рабочем состоянии.После этого на этапе 206 определяется, разомкнут ли переключатель Т1 термостата.

Если переключатель термостата T1 не разомкнут, то на этапе 208 время работы компрессора устанавливается равным начальным 6 часам. Если переключатель Т1 термостата разомкнут, то на этапе 210 тестируется цикл размораживания, а на последующем этапе 212 время работы компрессора устанавливается равным 8 часам.

После того, как компрессор установлен на 6 или 8 часов, на этапе 214 алгоритм переходит в режим выключения реле или охлаждения, также идентифицируемый как режим компрессора.В этом режиме компрессор может работать.

Как обсуждалось выше, когда компрессор выключен, то есть во время периода размораживания и размораживания, микропроцессор теряет свой ввод реального времени и не может отслеживать реальное время. Чтобы преодолеть это, микропроцессор калибруется с помощью программной процедуры, так что во время периода размораживания и размораживания микропроцессор 20 может приблизительно отслеживать в реальном времени.

С этой целью микропроцессор проходит процедуру калибровки RC.

Как описано выше, рабочая частота микропроцессора устанавливается R9 и C6 с R9, выбранным равным 20 кОм, и C6, выбранным равным 270 пФ, целевая частота 150 кГц устанавливается на входе OSC микропроцессора 20. При изменении +40% / — 31% устанавливается максимальная рабочая частота около 210 кГц и минимальная рабочая частота около 104 кГц.

Перед запуском компрессора определяется, нужно ли калибровать внутреннюю синхронизацию микропроцессора 20, как описано ранее.Соответственно, если калибровка не была запущена, необходимо определить синхронизацию, обеспечиваемую RC-сетью, чтобы синхронизация могла поддерживаться в микропроцессоре при отсутствии реального сигнала синхронизации.

Соответственно, на первом этапе 216 определяется, завершена ли калибровка синхронизации. Если нет, то определяется, завершена ли первая калибровка. Чтобы гарантировать, что калибровка выполнена, выполняются два измерения, и процесс калибровки не прекращается до тех пор, пока не будут получены два равных значения.Соответственно, если первое «считывание» завершено, как определено на этапе 218, то процесс калибровки переходит к этапу 220, чтобы определить, завершено ли второе «считывание». Если первое считывание не завершено, то на этапе 224 в течение одной секунды выполняется калибровка, то есть «считывание». Затем алгоритм завершает процедуру калибровки без установки флажка калибровки.

На этапе «чтения» микропроцессор выполняет цикл задержки в течение одной секунды. Количество выполнений цикла становится мерой или «чтением» рабочей частоты, установленной R9 и C6.Например, в следующей таблице перечислены возможные повествования.

______________________________________

Частота 210 кГц 104 кГц 150 кГц цикл команд Время 19μ 38μ 27μ Время задержки 4,0 мс 8,1 мс 5,6 мс Счетчик для калибровки RC 250123 178 (количество выполнений цикла)

______________________________________

Если первое «чтение» было завершено, то, как указано выше, второе «чтение» выполняется на этапе 220.Если второе «считывание» не завершено, то на этапе 228 выполняется вторая калибровка в течение одной секунды. После этой второй калибровки алгоритм выходит из процедуры калибровки.

Если на этапе 220 определяется, что второе «считывание» завершено, то на этапе 226 определяется, равны ли первое и второе показания. Если первое и второе показания равны, т. Е. количество выполнений цикла одинаково, затем определяется, что калибровка завершена, и на этапе 234 устанавливается флаг калибровки RC.После этого алгоритм переходит из процедуры калибровки. Однако, если на этапе 226 определяется, что первое и второе показания недостаточно равны, то все значения, установленные во время процедуры калибровки, сбрасываются на этапе 230, а затем на этапе 232 определяется, что процесс калибровки нужно начинать заново.

В любом случае алгоритм переходит из процедуры калибровки в основную часть алгоритма адаптивного управления размораживанием.Как будет пояснено ниже, в зависимости от состояния калибровки времени, то есть завершено только первое считывание, завершены ли первое и второе считывание, или установлен флаг калибровки RC, будет определять, как алгоритм будет проходить через это управление. раздел.

Как показано на фиг. 5, перед тем, как алгоритм войдет в основные процедуры управления, на этапе 236 15-минутный таймер сбрасывается, как и все счетчики тестового режима. Затем на этапе 238 алгоритм переходит к основным процедурам управления.

На первом этапе 240 основной процедуры управления включается компрессор и обновляются различные назначения входов, выходов и другие регистры опций. После этого на этапе 242 выполняется проверка, чтобы определить, была ли повреждена память с произвольным доступом, связанная с микропроцессором 20. Если оперативная память была повреждена, то есть в ней есть ошибки, то процедура возвращается к начальному этапу 202. Если повреждение не обнаружено, алгоритм переходит к этапу 244, чтобы определить, действительно ли работает компрессор.В то же время на этапе 246 определяется, был ли запрошен режим тестирования услуги. Если да, то выполняется переход к этапу 248, чтобы начать процедуру тестирования на этапе 210, описанном выше.

Если режим сервисного тестирования не был запрошен на этапе 246, то алгоритм переходит к этапу 250, чтобы определить, истекли ли 15 минут времени работы компрессора. Если нет, то процедура возвращается к этапу 238 для повторного прохождения этой части алгоритма.

Если 15 минут работы компрессора, описанные выше, истекли, алгоритм переходит к этапу 252, на котором счетчик времени наработки компрессора уменьшается на 15 минут.

После этого на этапе 254 определяется, достиг ли счетчик времени построения нуля. В противном случае на этапе 256 определяется, проработал ли компрессор более 8 часов. Если нет, то алгоритм переходит к этапу 258, озаглавленному «ПОВТОР», который вернет алгоритм обратно к этапу 214.Если компрессор проработал более 8 часов, то на этапе 260 определяется, работал ли компрессор непрерывно более 1 часа. Если нет, то алгоритм переходит к повторному этапу 258, как описано выше. Если компрессор проработал непрерывно более 1 часа, то алгоритм переходит к этапу 262, на котором время сборки устанавливается равным 8 часам. Оттуда алгоритм переходит к этапу 264 размораживания. Как также показано на фиг. 6, если на этапе 254 определено, что счетчик времени построения уменьшен до нуля, то алгоритм также переходит к этому этапу 264.

Начиная с этапа 264 алгоритм переходит к этапу 266, на котором определяется, была ли достигнута успешная калибровка в течение времени создания компрессора. Если определено, что успешная калибровка не была достигнута, т.е. флаг калибровки не установлен на этапе 234, то на этапе 270 система настраивается на использование номера калибровки из последнего цикла оттаивания.

В качестве альтернативы, если на этапе 266 определяется, что калибровка была успешной во время сборки компрессора, алгоритм переходит к этапу 268, на котором система настраивается на использование нового калибровочного номера калибровки RC.

После шага 268 или 270 алгоритм переходит к шагу 272, на котором реле включается и выполняется системная задержка в 300 миллисекунд.

После этого на этапе 274 определяется, переместился ли контакт реле. Если контакт реле не сдвинулся, то реле выключается на три секунды на этапе 276.

После этого на этапе 278 определяется, было ли выполнено 50 попыток включения реле. предпринято.В противном случае алгоритм снова выполняет цикл шагов 272, 274 и 276.

Если на этапе 274 определено, что контакт реле действительно переместился, или если на этапе 278 определено, что было предпринято 50 попыток включения реле, то алгоритм переходит к этапу 280, после чего происходит размораживание. установите период в 21 минуту. После этого на этапе 282 реле снова включается и выполняется проверка того, была ли повреждена оперативная память микропроцессора, и выполняется обновление регистров опций, а также назначение ввода / вывода. .

После этого на этапе 284 определяется, открыт ли биметаллический переключатель Т2. Если биметаллический переключатель Т2 не разомкнут, то на этапе 286 разрешается выпуск воздуха из I / P-линии.

Если биметаллический переключатель Т2 был определен как разомкнутый на этапе 284, то алгоритм переходит к этапу 288, на котором выполняется устранение дребезга биметаллического сигнала. Такие методы устранения дребезга известны. После этого на этапе 290 определяется, было ли время размораживания 0, 1 или 21 минуту.Если время размораживания составляло 0, 1 или 21 минуту, то время наращивания сбрасывается до 8 часов на этапе 292, а время стекания в одну минуту устанавливается на этапе 294.

Если время размораживания не было 0, 1 или 21 минуту, затем на этапе 296 вычисляется новое время построения в соответствии с параметрами, изложенными выше. В то же время на этапе 298 устанавливается новое время стекания, равное 21 минуте минус оставшееся время размораживания.

После этапа 298 или 294 алгоритм переходит к этапу 300, в течение которого система выполняет рассчитанный период стекания. на шаге 298 или 294.

После этого алгоритм переходит к повторному этапу 258 и снова проходит цикл по алгоритму, как изложено выше, то есть снова с этапом 214.

На фиг. 7 и 8 можно увидеть, как модуль 12 таймера размораживания может быть предусмотрен на съемной плате с разъемами J1 и J2, оперативно расположенными для подключения к клеммам, связанным с компрессором 16 и нагревателем 14 размораживания. с точки зрения модульности модуль 12 был бы тогда идеально приспособлен для множества приложений, если бы его можно было легко реконфигурировать.

С этой целью, как описано выше, отключив соединение с P1 или P5, модуль 12 будет реагировать либо как реальный, либо как прямой таймер, либо как кумулятивный таймер работы, таким образом, разрыв соединения P1 и включение модуля 12 в таймер размораживания в реальном времени. Точно так же соединение P5 превратит модуль 12 в накопительный таймер времени.

Как очевидно из предшествующего описания, изобретение может быть воплощено с различными изменениями и модификациями, которые могут, в частности, отличаться от тех, которые были описаны в предшествующем описании и описании.Следует понимать, что мы хотим воплотить в рамках гарантированного патента все такие модификации, которые разумно и должным образом входят в объем нашего вклада в данную область техники.

Qp2 22 реле

Фотоэлектрическое реле, которое включает уникальную схему понижающего напряжения для быстрого отключения полевых транзисторов реле. Схема понижающего напряжения разряжает емкость затвор-исток полевых транзисторов реле путем включения тиристора путем выключения светового переключателя, подключенного между затвором и катодными выводами тиристора.

1Pcs QP2-4R7 1Pin 4.7 Ohm PTC Реле стартера / пуска холодильника для реле компрессора Vissani Danby и 1Pcs устройства защиты от перегрузки холодильника 1/2 HP, Описание продукта и особенности: Комплектация… Детали Хорошее качество / Двигатель вентилятора испарителя для холодильника Frigidaire 240369701 2403639702 Ah4419702 Ah4419701 + БЕСПЛАТНАЯ ЭЛЕКТРОННАЯ КНИГА (ЗАМОРАЖИВАНИЕ)

карта источников питания Реле стартера PTC холодильника с пластиковым корпусом с одним контактом QP2-15G 15 Ом, 4,5 из 5 звезд 27. £ 3,35.

3-контактное реле, 28 августа 2016 г. · Однополюсное, двойное переключение (SPDT): если у вас есть реле с контактом 87a в средней точке, это реле SPDT, иногда называемое «переключающим реле».«Этот тип реле будет работать и для этого приложения, но вы не будете использовать контакт 87a. В переключающем реле 87a

Aoda: QP2-22. Daewoo: Это не исчерпывающий список совместимых моделей, а список моделей, которые могут быть совместимы с этой деталью. Если модель вашего холодильника или морозильной камеры не указана здесь, это не означает, что эта деталь не подходит. Если она указана, она, вероятно, подойдет, но мы не можем этого гарантировать.

Купить Универсальная морозильная камера IC-4 Компрессор холодильника PTC Пусковое реле 10 уп.БЕСПЛАТНАЯ доставка по Бермудским островам. БЕСПЛАТНЫЙ возврат. 75 млн + продуктов.

Раньше я отмечал реле на этой плате, это NAIS JS1-12v, и теперь я вижу, что черный на контакте 11 идет на это реле. В предыдущем тестировании я мог также измерить 240 (европа) между 1 (синий) и 6 (коричневый) и между 6 (коричневый) и 11 (черный).

Оригинальный номер OEM № QP2-4R7 | RC, деталь № 1515076. … Реле PTC, * Примечание: деталь может иметь одну или три клеммы. Обе версии будут работать одинаково. … страница 22 из 28 …

Раньше я отмечал реле на этой плате, это NAIS JS1-12v, и теперь я вижу, что черный на контакте 11 идет на это реле. В предыдущем тестировании я мог также измерить 240 (европа) между 1 (синий) и 6 (коричневый) и между 6 (коричневый) и 11 (черный).

Новое стартовое реле QP2-4.7 для холодильника PTC Ohm 3 Pin для компрессора Vissani Danby 4.8 из 5 звезд 94. $ 10.00. uxcell 4,7 Ом, 1 контактный холодильник, реле стартера PTC, черное 4,6 из 5 звезд 511. $ 5,99. Teenitor 2 шт QP2-4R7 4.Реле стартера PTC для холодильника, 7 Ом, 1 шт., Черное 4,7 …

Encuentra Rele De Arranque Refrigerador en Mercado Libre México! Entre y conozca nuestras increíbles ofertas y promociones. Descubre la mejor forma de comprar online.

2x Qp2 4r7 Пусковое реле для Qp2 4 7 Qp2 4 7g Холодильник Ptc 4 7ohm 1-контактный стартер Qp2 4 7 — $ 5,03 … $ 22,00 Деталь пускового реле компрессора холодильника LG Ebg60663230

2pc QP2-4 MagicR7 Стартовое реле для 4,7 Ом 1Pin Samsung Maytag Fridge Cooler 5 из 5 звезд (17) 17 оценок продукта — 2 шт. QP2-4R7 Start Relay 4.7 Ohm 1Pin для Magic Chef Samsung Maytag Fridge Cooler

# 22: Курсоры и клавиатуры в iPadOS 13.4 2 апреля 2020 г. · 71 минута Федерико и Райан обсуждают новый iPad Pro и Magic Keyboard, затем подробно рассказывают о поддержке мыши и трекпада и полной доступ с клавиатуры в iPadOS 13.4.

Страницы 22-24: Принимаются только подлинники подписей лиц, уполномоченных выполнять контракты. Напечатанные или напечатанные имена и подписи ДОЛЖНЫ ТОЧНО СОВПАДАТЬ. Для предварительного квалификационного отбора на сумму более 2000000 долларов США — включая финансовый отчет, прошедший аудит CPA ИЛИ Для предварительного отбора на сумму до 2000000 долларов США — включите финансовый отчет, составленный или проверенный CPA, ИЛИ

Чтобы проверить реле PTC в холодильнике, отключите холодильник и снимите нижнюю заднюю панель, чтобы получить доступ к реле, которое будет иметь вид небольшого черного ящика с двумя или тремя входящими в него проводами.Осторожно отсоедините провода плоскогубцами, а затем снимите реле, вытащив его из штырей на компрессоре.

Citiappliances.com 4-контактный универсальный холодильник с морозильной камерой, компрессор, PTC пусковое реле, HP 1 10 1 3 110 В, Qp2 4r7, Холодильник — 4,99 долларов, Qp2 4r7, пусковое реле, PTC для Qp2 4, 7 г Ом, 1 контакт, компрессор Danby, 1 шт.

, 24 мая 2017 г. · Загрузить изображение. Повысьте свой уровень домашнего макияжа с помощью набора кистей Dior Christian Dior Sauvage Very Cool Spray 100 мл Fresh EDT для Рошель О’Брайен Визажист НОВИНКА: Miss Dior Rose N ‘Roses запускается в полном цвету Праздник NARS Коллекция Man Ray For Nars 2017

QP2 -4.7 Стартовое реле QP2-4R7 1-контактный PTC-стартер холодильника для компрессора 16 сентября … (12) 40 Заказы. 3-контактный, 22 Ом, реле запуска PTC холодильника, черное реле компрессора …

Подробная информация о QP2-4.7 Пусковое реле, PTC холодильника ДЛЯ 4,7 Ом 2-контактного компрессора Vissani Danby … QP2-4.7 / 12/15/22/33 Ω PTC Холодильник Реле запуска компрессора для волос Danby и т. Д. $ 11,99. Бесплатная доставка . QP2-4R7 Реле запуска холодильника PTC для QP2-4.7G 1Pin компрессора Danby 4,7 Ом.

Название продукта HQRP QP2-4.7 4,7 Ом 1-контактный PTC стартер / пусковое реле … Средняя оценка: 5 из 5 звезд, на основе 2 отзывов 2 оценки Текущая цена 5,45 долларов США 5 долларов США. 45

Изолированный гибкий воздуховод R6, 6 дюймов x 25 футов, серебряный кожух Master Flow 6 дюймов x 25 футов Изолированный The Master Flow 6 дюймов x 25 футов. Изолированный гибкий воздуховод R6 Silver Jacket используется в стандартном обогреве и подаче воздуха Системы кондиционирования (HVAC) и некоторые системы вентиляции.

Тест реле запуска холодильника

, Alibaba.com предлагает 317 продуктов реле защиты холодильника от перегрузки.Около 53% из них — реле, 1% — другие электронные компоненты. Вам доступны различные варианты реле защиты холодильника от перегрузки, такие как универсальные, защитные и автоматические.

1 Заглушка 2 Новая заглушка для фитингов холодильника Реле термозащиты стартера PTC QP2-12 QP2-22 QP2-33 QP2-15 Код продукта: 4001186435069 Цена: 7,51 долларов США

Реле запуска морозильной камеры Idylis

10 月 13 日前 日に 引 き 続 き 沖 縄 を 学 ぶ ツ と し て 、 南部 戦 跡 る。 案 内 は 沖 縄 平和 ー ク の 戦? Дональду, чтобы узнать номер модели IF71CM33NW IDYLIS Chest Freezer.Ответ Дональд, производитель не предоставляет эту часть или часть информации.

Чтобы проверить морозильную камеру, подключите ее к другой розетке, автоматическому выключателю с выдержкой времени или цепи без GFCI. Если морозильная камера работает по контуру, неисправность была в нем. Если морозильная камера отключает этот контур, проблема будет в морозильной камере. Я предоставил вам электрическую схему морозильной камеры, чтобы помочь в ремонте.

FIXED IF71CM33NW Idylis морозильная камера объемом 7 куб. Футов — пусковое реле. Автор темы Benzyoc; Дата начала 23 февраля 2020 г .; Статус Не открыт для дальнейших ответов.B. Benzyoc Premium Член. Присоединился 23 февр.2020 г. Сообщения 10 Местоположение Невада. 23 февраля 2020 г. № 1 Номер модели IF71CM33NW Основная торговая марка — Возраст

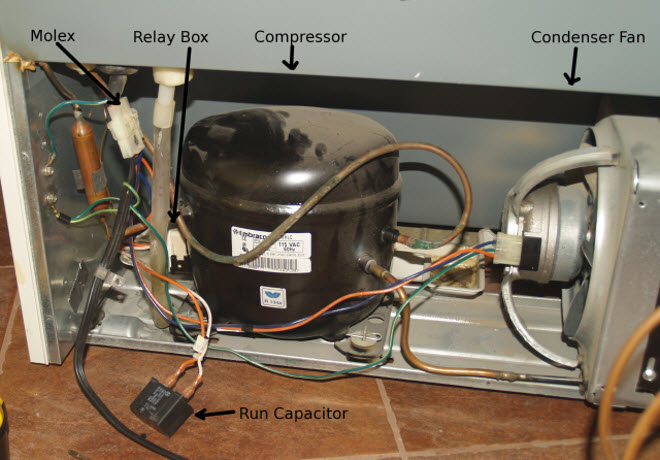

Когда компрессор морозильной камеры не включается, возможно, неисправен пусковой или рабочий конденсатор или реле, связанное с компрессором. Если у вас недавно было отключение электроэнергии, эти элементы могут …

Рабочий конденсатор прикреплен к компрессору и составляет 12 мкФ. Это помогает компрессору включаться и выключаться, поддерживая постоянную температуру, чтобы вещи оставались замороженными в морозильной камере.Если ваш холодильник слишком теплый, не запускается или морозильная камера слишком теплая, возможно, вам придется заменить эту деталь. Это оригинальная запчасть OEM.

Реле запуска холодильников и морозильников. Наслаждайтесь празднованием Дня независимости с американским кулинарием! Купите кухонные плиты, грили для барбекю и другую бытовую технику и попробуйте свои силы в вкусных рецептах. Вот некоторые продукты, которые вы хотели бы проверить: Запчасти для холодильников и морозильников Kenmore.

Неисправное или поврежденное реле компрессора морозильной камеры часто может быть причиной того, что компрессор не запускается.Шаг 1. Отключите холодильник. Перед проверкой двигателя компрессора морозильной камеры обязательно отключите холодильник от сети, чтобы предотвратить поражение электрическим током.
