Где находится таходатчик в стиральной машине: Где находится таходатчик в стиральной машине

Где находится таходатчик в стиральной машине

При обнаружении «симптомов» неисправности тахогенератора машинки-автомата необходимо срочно проверить элемент. Для проведения диагностики датчика нужно понимать, в какой части стиралки его искать и как он выглядит. Разберемся, где находится таходатчик, в чем суть его работы, что представляет собой данная деталь.

В машинке с коллекторным двигателем

Понять, какой тип двигателя установлен в вашей стиральной машине несложно. Если при снятии задней стенки корпуса агрегата вы увидите фрикционное колесо (шкив), на которое натянут приводной ремень, значит, машинка оснащена коллекторным мотором. Если осматривая заднюю часть прибора вы не найдете ни шкива, ни ремня привода, значит, ваша машина-автомат имеет инверторный мотор. Обладателям стиралки с коллекторным движком нужно искать датчик Холла непосредственно на валу электродвигателя.

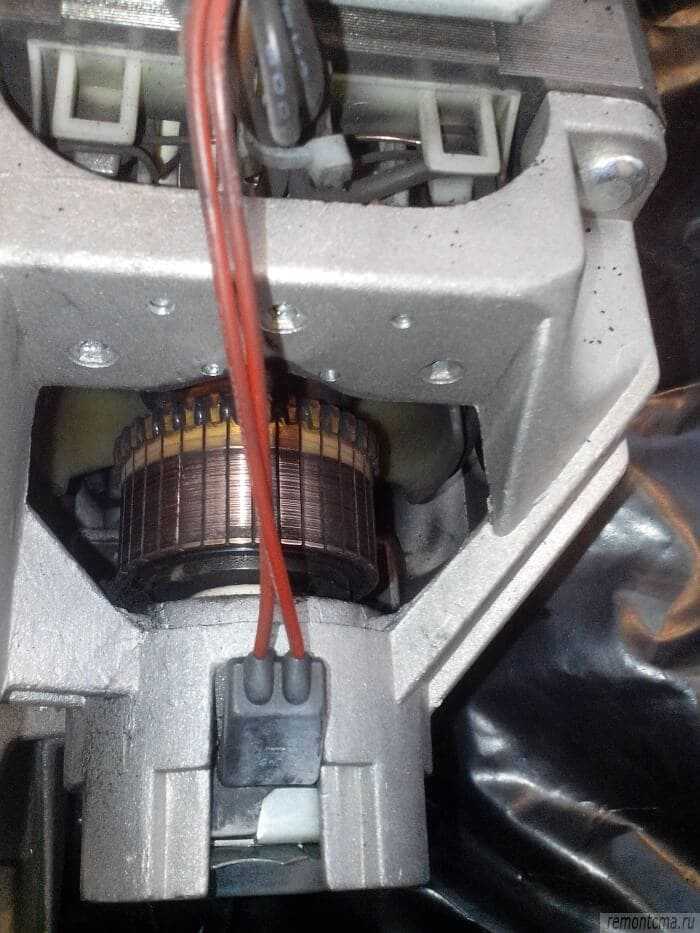

Таходатчик располагается или прямо на валу или очень близко к нему. Его местоположение будет зависеть от модели стиральной машины, типа датчика и конструкции в целом. Внимательно осмотрите вал и участки около него. К элементу непременно направлено питающее его соединение проводов. Благодаря кабелям, подключенным к тахогенератору через фишку, можно безошибочно определить искомую деталь.

В машинке с инверторным мотором

Где стоит датчик Холла в стиралках такого типа? Он находится внутри электродвигателя. Однако такое расположение не помешает свободно подобраться к элементу. Последовательность действий будет следующей:

• снимите заднюю стенку корпуса агрегата, выкрутив удерживающие её болты. На некоторых моделях стиральных машин мешать этому может верхняя крышка, в таком случае и её придется убрать;
• осмотрите крышку инверторного движка. Она расположена на крестовине задней стены барабана;
• ослабьте фиксирующую центровую гайку и аккуратно снимите крышку мотора.

Сняв крышку, вы увидите таходатчик. После того, как место расположения этой детали определено, можно приступать к диагностическим мероприятиям.

Как проверить данную деталь?

Чтобы произвести диагностику тахогенератора не обязательно снимать элемент с места посадки. Однако мотор стиральной машины придется извлечь из корпуса. Первым делом необходимо отсоединить проводку, ведущую к нему, затем скинуть ремень привода и выкрутить все удерживающие движок болты. После этого электродвигатель вынимается из агрегата.

Для проверки датчика Холла понадобится специальный прибор – мультиметр. Провода тахогенератора необходимо отсоединить от разъема, после – вычислить сопротивление на них. Переведите тестер в режим измерения сопротивления, приложите щупы прибора к контактам датчика. Исправный тахогенератор выдаст значение сопротивления около 60 Ом.

Чтобы понять, что таходатчик проводит ток при работе электродвигателя, переведите мультиметр в режим определения напряжения. Аккуратно прокручивайте движок рукой, одновременно с этим замеряя напряжение на выводах тахогенератора, оно должно расти. При работе мотора напряжение должно составлять около 0,2 В.

Если диагностика мультиметром не выявила никаких дефектов в работе элемента, проверьте, хорошо ли закручен болт крепления датчика. В случае расслабления крепежного болта деталь может «клинить». Если болт затянут не полностью, подтяните его.

Иногда дело может быть в отошедших от элемента контактах. Внимательно проверьте все проводки, питающие датчик Холла, убедитесь, что они подключены правильно.

В случае, когда тахогенератор не прошел испытания тестером и доказал свою неработоспособность, его придется заменить. Поломка датчика Холла чаще всего происходит вследствие перегруза стиралки. Поэтому, чтобы продлить срок эксплуатации детали, строго контролируйте массу загружаемого в барабан белья.

Как поставить новую деталь?

Чтобы произвести замену таходатчика стиральной машины придется снять его с посадочного места. Для начала отсоедините разъемы детали. Они могут свободно выниматься, а могут быть слегка закреплены в общей колодке. Во втором случае необходимо вытащить разъемы аккуратно, используя тонкую отвертку.

После следует открепить крышку тахогенератора, которая обычно просто защелкивается. В некоторых моделях стиралок крышка может крепиться несколькими болтами, которые придется выкрутить. После снятия крышки необходимо открутить болты, фиксирующие сам датчик Холла и снять его.

Новый тахогенератор устанавливается на прежнее место в обратном порядке. Важно правильно подсоединить питающие деталь провода. Чтобы не запутаться со схемой подключения, перед разборкой желательно сфотографировать первоначальное соединение контактов и потом воссоздать запечатленное на снимке.

Как функционирует датчик?

Важно понимать, какую роль выполняет тахогенератор в системе стиральной машины. Датчик выполнен в виде кольца, на котором имеются провода. При работе электродвигателя в таходатчике, за счет магнитного поля, появляется напряжение. Номинальное значение образующегося напряжения напрямую связано со скоростью вращения мотора – чем быстрее крутится движок, тем сильнее возникающее в кольце напряжение.

Тахогенератор позволяет с точностью определить скорость вращения электродвигателя стиральной машины.

Именно для контроля скорости мотора и предназначен датчик Холла. Принцип действия элемента таков. Например, движок начинает вращаться усиленнее, чтобы обеспечить выставленный пользователем отжим. Так, двигателю необходимо разогнаться до 800 оборотов за минуту. Управляющий блок незамедлительно передает мотору сигнал поднимать обороты, но в какой момент прекратить набирать скорость? Именно тахогенератор, замеряющий количество оборотов движка, при наступлении заданных параметров работы, даст сигнал блоку управления прекратить ускорять электродвигатель стиральной машины.



• Поделитесь своим мнением — оставьте комментарий

Как проверить таходатчик (датчик Холла) в стиральной машине

Заметили, что белье плохо отжимается? Тогда время узнать, что такое тахогенератор в стиральной машине, как он работает и что делать, если он неисправен. Ведь именно его задача – определять и усиливать скорость вращения двигателя.

Прибор также называют датчиком Холла в честь изобретателя.

Принцип действия таходатчика

Датчик Холла представляет собой небольшую катушку. При вращении мотора, внутри катушки под воздействием магнита образуется напряжение, в зависимости от скорости оборотов электромотора оно меняется. Измеряя напряжение, датчик отправляет сообщение главному модулю.

Где находится таходатчик в стиральной машине? Конечно же, на валу электродвигателя – это позволяет ему эффективно выполнять заданные функции.

Диагностика неисправности таходатчика

Как простому пользователю понять, что произошла неисправность с датчиком Холла? Внешние признаки:

1. Машина резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. При стирке барабан вращается быстрее, чем положено.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в стиральной машине. Для этого придется снимать двигатель СМА, поэтому сначала исключим более вероятные неполадки:

• Посмотрите на панель управления. Найдите там клавишу отжима и проверьте, возможно, она запала, что и вызвало подобную неисправность.
• Перезагрузите стиралку. Отключите ее от сети на 15-20 минут, затем включите. Если ничего не изменилось, значит, нужна проверка тахогенератора.

Ход работы

Начнем с разборки СМ:

1. Отключите машину от сети и коммуникаций.
2. Выкрутите все саморезы по периметру задней панели.
3. Снимите ее и отставьте в сторону.
4. Теперь снимите ремень привода.
5. Потяните его на себя, одновременно прокручивая шкив.

Приступайте к демонтажу электродвигателя:

• Пометьте провода, ведущие к мотору, чтобы в дальнейшем выполнить качественное подключение.

• Открутите болты, удерживающие двигатель. Расшатывая мотор вперед-назад, достаньте из корпуса.

Теперь осмотрите датчик Холла в стиральной машине: в результате сильных вибраций его крепление могло ослабнуть, либо отошли контакты. В таком случае вам достаточно восстановить соединения и затянуть болт крепления.

Если все в порядке, нужно проверить сопротивление тахогенератора стиральной машины. Существует два способа, как это сделать:

1. Установите тестер в режим измерения сопротивления. Разожмите разъемы проводов и уберите их от контактов датчика. Приложив щупы тестера к контактам, проверьте значение сопротивления. При нормальной работоспособности сопротивление таходатчика должно быть в районе 60-70 Ом.
2. Теперь переключите тестер для измерения напряжения. Вам нужно понять: вырабатывает прибор ток или нет. Если вырабатывает, то тахогенератор исправен.
   Для проверки приложите щупы к контактам датчика, одновременно прокручивая рукой мотор. Если значения меняются (примерно 0,2 Вольта), значит, деталь работает.

Обязательно проверьте целостность проводки, поскольку сам тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления – в таком случае лучше обратиться в сервисный центр.

Теперь вы знаете, что такое таходатчик. Для диагностики своими руками советуем вам посмотреть видео по теме:

для чего это и как проверить мультиметром? Сопротивление тахометра стиральной машины, замена

1. Что это?
2. Признаки поломки
3. Как проверить?
4. Как заменить?

Стиральная машина-автомат представляет собой достаточно сложное устройство, состоящее из множества узлов и деталей, в том числе электромеханических.

При поломке машины не всегда нужно везти ее в сервисный центр, некоторые поломки можно устранить самостоятельно — например, тахометр.

Что это?

Любая стиральная машина работает благодаря электродвигателю, функцией которого управляет так называемый тахогенератор – небольшой электроприбор. Тахометр стиральной машины расположен на части двигателя, называемой ротором. Датчик служит для контроля частоты вращения двигателя и учитывает напряжение, создаваемое электрическим током. Благодаря тому, что в стиральной машине есть такой датчик, все агрегаты (включая двигатель) работают в параметрах, заданных программой стирки.

Внешний вид Тахометр представляет собой компактное металлическое кольцо, оснащенное проводами небольшого диаметра. Тахогенератор легко найти в автоматических стиральных машинах, оборудованных коллекторным типом двигателя.

Определить, какая версия двигателя используется на вашей модели стиральной машины автомат, не составит труда – потребуется демонтировать заднюю панель корпуса, а если вы увидите большое колесо с приводным ремнем, смотри коллекторный двигатель.

В том случае, если при осмотре вы не обнаружите шкив с приводом, следует понимать, что ваша машина работает на двигателе инверторного типа, где датчик встроен в корпус. Тахометр регистрирует скорость вращения электродвигателя и передает полученные данные на электронную плату центрального блока управления.

Данные обрабатываются, и стиральная машина либо ускоряется, либо замедляется.

Признаки поломки

При выходе из строя тахогенератора нарушается нормальная работа всей стиральной машины. Причиной этого является отсутствие данных от блока управления и скорости вращения электродвигателя. Поломка проявляется следующим образом:

• если электродвигатель стиральной машины набирает чрезмерное количество оборотов, то при работе агрегата можно почувствовать повышенный уровень вибрации, шума, биения внутри случай;
• при повышенной нагрузке на электродвигатель подшипниковый механизм шкивов и амортизаторы стиральной машины испытывают чрезмерную нагрузку и могут преждевременно выйти из строя;
• при нерегулируемых оборотах электродвигателя происходит разбалансировка всей системы механизмов, из-за чего мы слышим биение внутри корпуса машины, при этом ремень привода шкива быстро изнашивается или рвется;
• в стиральных машинах с инверторным двигателем при поломке тахогенератора будет слышен звук, похожий на гудок, при этом вращение барабана, как правило, блокируется, а звук усиливается;
• при поломке таходатчика стиральная машина может работать рывками и не выполнять программу отжима.

При неисправности тахометра блок управления стиральной машины останавливает работу агрегата и выводит на дисплей аварийное сообщение в виде кода поломки. Каждая марка стиральной машины может иметь свой код и отличаться от других машин.

Как проверить?

Тахогенератор проверяют измерением его сопротивления, зачем прибор мультиметром.

• Прибор нужно будет установить в режим прозвонки и подвести к клеммам тахогенератора … Затем свободной рукой нужно установить ротор двигателя во вращательное движение — направление вращения может быть любой. Если в момент вращения мультиметр издает короткие звуки или стрелка колеблется, значит, тахометр исправен.
• Прибор необходимо перевести в режим определения напряжения, установив предел 4-5 Вольт, и подвести его к клеммам тахометра. Вращаем ротор и наблюдаем за устройством. Если выработка напряжения 0,2-2 Вольта, значит, тахометр исправен.

В случае, когда диагностика с помощью мультиметра не дала результатов, необходимо визуально осмотреть тахометр — насколько надежно он крепится к электродвигателю. Если крепежный болт ослаблен, его необходимо затянуть. Иногда могут отходить контакты тахометра — их тоже проверяют и подтягивают. Тахогенератор в исправном состоянии на мультиметре показывает сопротивление тока 60 Ом. Если при диагностике прибором тахометр не проявляет активности, то его необходимо заменить.

Чем заменить?

Замена тахогенератора может производиться после отсоединения его разъемов и снятия с места крепления. Разъемы легко отсоединяются, их можно сжечь в общую колонку разъемов на двигателе. Для демонтажа тахометра вам понадобится отвертка тонкого диаметра. Отсоединив разъемы, необходимо снять верхнюю крышку тахометра – она может быть незакреплена и просто держаться на защелках, либо держится небольшими болтиками (в разных моделях стиральных машин датчики располагаются по своим собственный путь).

Затем тахометр заменяется новой деталью и его соединения собираются в обратном порядке. Чтобы не запутаться и не ошибиться, специалисты советуют снимать процесс демонтажа на камеру телефона, а затем, ориентируясь на снимки, подключать новый тахометр.

После окончания монтажа проверяется исправность соединений и тахометра мультиметром.

Как проверить тахометр стиральной машины смотрите в следующем видео.

Комментарий успешно отправлен.

Рекомендуем прочитать

Датчик тахогенератора (тахогенератор, датчик Холла) в стиральной машине Bosch (проверить и заменить): Причины, способы устранения Проблема

Вы заметили, что белье плохо отжимается? Тогда самое время узнать, что такое тахогенератор в стиральной машине, как он работает и что делать, если неисправна деталь. Ведь его основная задача — определить и увеличить скорость вращения двигателя.

Проверить и заменить тахометр в стиральной машине Bosch

Устройство также называют датчиком Холла в честь его изобретателя.

Принцип работы прибора

Датчик Холла представляет собой маленькую катушку. При вращении двигателя внутри катушки под действием магнита генерируется напряжение. В зависимости от скорости вращения электродвигателя она изменяется. Измеряя напряжение, датчик отправляет сообщение в основной модуль.

Где установлен прибор в стиральной машине Бош? Разумеется, деталь расположена на валу электродвигателя. Он позволяет выполнять указанные функции.

Диагностика неисправности датчика

Как обычному пользователю понять, что имеет место неисправность датчика Холла? Внешние признаки:

1. Машина слишком резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. Во время стирки барабан вращается быстрее, чем ожидалось.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в электроприборе. Для этого придется снять двигатель стиральной машины, поэтому сначала устраните наиболее вероятные проблемы:

• Посмотрите на панель управления. Найдите там вращающуюся кнопку и проверьте ее. Возможно, он поврежден и не может быть правильно нажат, что и вызывает неисправность.
• Перезагрузите стиральную машину. Отключите его от сети на 15-20 минут, а затем включите. Если ничего не меняется, нужно проверить тахогенератор.

Рабочий процесс

Начнем с разборки стиральной машины:

1. Отключите машину от сети и коммуникаций.
2. Удалите все винты по периметру задней панели.
3. Снимите его и оставьте в стороне.
4. Теперь снимите приводной ремень.
5. Потяните на себя, прокручивая шкив.

Начинайте разборку двигателя следующим образом:

• Пометьте провода, ведущие к двигателю, чтобы позже выполнить правильное подключение.
• Открутить болты крепления двигателя. Толкая мотор туда-сюда, достаньте его из кузова.

Теперь осмотрите датчик Холла в стиральной машине. В результате сильных вибраций могло ослабнуть его крепление, либо отходили контакты. В этом случае нужно переподключить и затянуть крепежный болт.

Если все в порядке, нужно проверить сопротивление тахогенератора прибора. Сделать это можно двумя способами:

1. Установить тестер в режим измерения сопротивления. Отсоедините разъемы проводов и снимите их с контактов датчика. При подсоединении щупов тестера к контактам проверьте значение сопротивления. При нормальной работе сопротивление устройства должно быть в районе 60-70 Ом.
2. Теперь переключите тестер напряжения. Нужно понять, выдает прибор ток или нет. Если он работает, то тахогенератор работает. Для проверки подсоедините тестер к контактам датчика, вращая мотор рукой. Если цифры меняются (около 0,2 Вольта), то деталь работает.

Обязательно проверьте целостность проводки. Собственно, тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления. В этом случае лучше обратиться в сервисный центр.

Как заменить датчик тахометра в стиральной машине

Сначала нужно снять датчик со стиральной машины.
