Автомобильные предохранители. Виды, значение. Признаки того, что пора их менять — Иксора

Современный автомобиль буквально напичкан электронными приборами, а производители все больше внимания уделяют автоматическим системам их защиты. Самым простым элементом, который может спасти электрооборудование, является предохранитель. О нем речь и пойдет в этой статье.

Блок предохранителей, где находится и зачем он нужен

Предохранитель нужен для защиты электрических устройств автомобиля от короткого замыкания или повышенных токовых нагрузок. Его задача проста — вовремя перегореть и разорвать цепь подачи электрического тока на прибор.

Так как устройств, требующих защиты, достаточно много, то и предохранителей, соответственно, тоже немало. Для удобства обслуживания их обычно помещают в специальные отсеки-блоки. На современных автомобилях расположение предохранителей обычно такое: один блок расположен под капотом, в моторном отсеке, а другой — под приборной панелью в салоне.

На крышке монтажного блока должна быть прикреплена табличка с условными обозначениями — схема предохранителей. На ней указана маркировка и функциональное назначение каждого элемента блока. Обычно предохранители защищают:

• стеклоподъемники;
• вентиляторы отопительных систем;
• АБС;
• фары и лампы в салоне;
• систему подогрева сидений;
• прикуриватели;
• акустические системы;
• стеклоомыватели;
• системы регулировки зеркал;
• климатические системы.

Это далеко не полный перечень тех устройств, в схеме питания которых установлены предохранители. Обычно автопроизводитель стремится защитить абсолютно все электрооборудование.

В современных автомобилях используются предохранители ножевого типа, которые могут быть трех размеров:

• mini;
• medium;
• maxi.

Также они различаются по токовому номиналу от 1 А до 100 А. Это параметр нужно обязательно учитывать при выборе.

Как определить, что предохранитель неисправен и как его заменить

Если перегорает предохранитель, то это заметно сразу. Питающая электрическая цепь разрывается, и одно из устройств просто перестает работать. Вообще, при любом отказе электрооборудования в первую очередь стоит проверять именно предохранители.

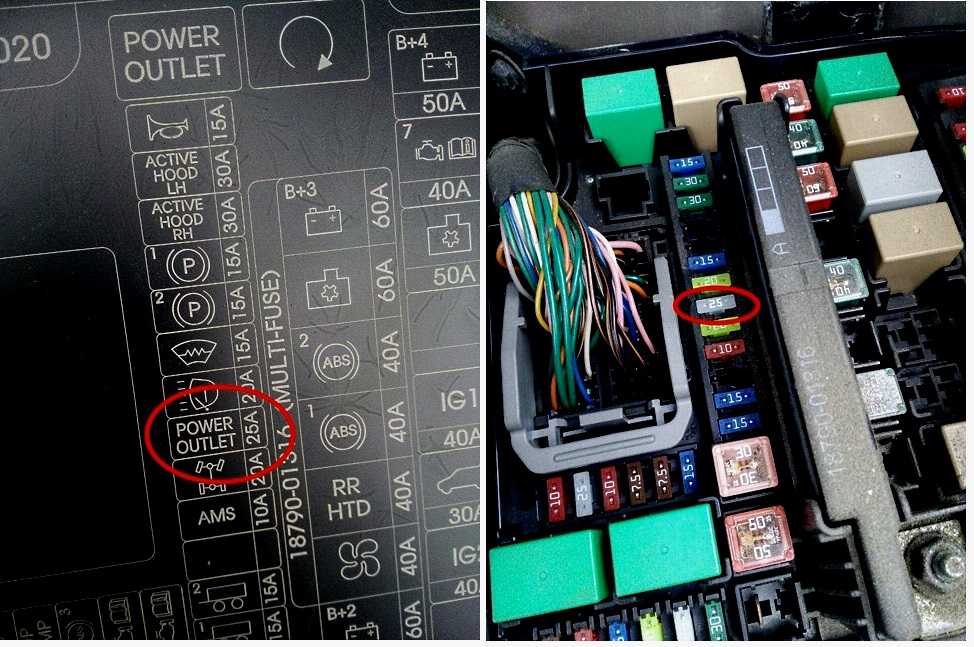

Где находится предохранитель, который вам нужен, можно узнать по схеме или в инструкции по ремонту машины. Там указана маркировка, по которой можно определить, за какое устройство какой из предохранителей отвечает. Нужно просто его найти, вынуть и посмотреть на свет. Если перемычка-проволока внутри разорвана, то предохранитель нужно менять.

Если после установки нового предохранителя он сразу же сгорел, то нужно искать причину в проводке или в приборе потребителе. Устанавливать следующий с запасом по току (например, 5 А вместо 1 А) нельзя ни в коем случае — перегорит защищаемое устройство.

Какие предохранители купить

Некоторые производители откровенно халтурят и выпускают предохранители, не соответствующие заявленному номиналу. Это приводит к тому, что никакой защиты в итоге нет. В случае экстренной ситуации предохранитель не перегорает или делает это несвоевременно. В результате — сгоревшее устройство, испорченное настроение и вынужденные финансовые потери автовладельца.

Лучше доверять признанным лидерам рынка, гарантирующим качество своей продукции. Именно с такими поставщиками сотрудничает магазин IXORA. Ознакомиться с перечнем доступных товаров можно, перейдя по ссылке на Каталог. Квалифицированные менеджеры обязательно помогут сделать правильный выбор и проконсультируют по любым вопросам, связанным с предохранителями автомобиля.



Полезная информация:

• Утечка тока в автомобиле
• Спешим себе на помощь: немного о выборе аварийного инвентаря
• «Три кита» по уходу за аккумулятором автомобиля

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Давайте вместе разберемся где в автомобиле расположены блоки предохранителей. Рассмотрим на примерах схемы блоков, реле, разъемов и предохранителей.

Блоки предохранителей в опель астра h (opel astra h).

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.



Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А


Первый тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока
1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А

5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А
13. Ближний свет — 5 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары  — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А

19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением —  — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9    Рабочий контур    Обозначение  реле
1    Вентилятор системы охлаждения    К11 Х125
2    Вентилятор системы охлаждения    К12 Х125
3    Насос омывателей фар    К7 Х125
4    Противотуманные фары    К16 Х125
5    Передние очистители (медленно/быстро)    К5 Х125
6    Передние очистители (включение/выключение)    К6_Х125
7    Вентиляция салона    К15 Х125
8    Подогрев топливного фильтра (дизельные модели)    К14_Х125
9    Стартер    К1 Х125

10    Вентилятор системы охлаждения    К13 Х125
11    Компрессор К/В    К8 Х125
12    ЕСМ    К2 Х125
13    Топливный насос    К10 Х125
14    Клемма 15    КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9    Рабочий контур    Обозначение реле
1    Обогрев заднего стекла    КЗ Х131
2    Клемма 15    К1 Х131
3    Клемма 15а    К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 –
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 –
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 –
26 –

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.



Общие сведения о предохранителях и блоках предохранителей

Предохранители и блоки предохранителей уже давно обеспечивают дома необходимой защитой от повышения температуры системы и чрезмерных токов. Хотя предохранители и блоки предохранителей в значительной степени вытеснены автоматическими выключателями и блоками сервисных панелей, они все еще можно найти в некоторых старых домах, которые все еще работают и часто соответствуют нормам.

Что такое предохранители и блоки предохранителей

Предохранители

Предохранитель — это устройство, которое защищает электрические системы от потенциально опасных скачков напряжения и чрезмерных температур. В экстремальных условиях предохранитель перегорает или перегорает. В отличие от автоматического выключателя, предохранитель нельзя сбросить. Его необходимо заменить.

Блоки предохранителей

Блок предохранителей представляет собой металлический ящик, в котором находятся ввинчиваемые предохранители и плавкие предохранители. Блоки предохранителей меньше, чем электрические сервисные панели, которые сегодня можно найти в большинстве домов, и содержат от шести до 12 предохранителей. Большинство старых блоков предохранителей рассчитаны на общую мощность 60 ампер. Для сравнения, общая мощность современных электрических систем в жилых домах составляет 200 ампер.

Совет

Автоматические выключатели и сервисные панели иногда называют предохранителями и блоками предохранителей, хотя это технически неверно. У предохранителей есть элемент, который перегорает, а у автоматических выключателей есть термомагнитные выключатели, которые можно сбросить.

Как работают предохранители и что они делают

Предохранитель классифицируется Национальным электротехническим кодексом как устройство защиты от перегрузки по току (OCPD). Это ставит предохранители и автоматические выключатели в одну категорию, хотя это разные устройства.

Любой предохранитель должен содержать плавкую часть: то есть кусок, который можно расплавить. Плавкая часть называется плавким элементом и запечатана внутри корпуса стеклянного предохранителя. Плавкий элемент представляет собой тонкую полоску металла.

Когда плавкий элемент получает больше энергии, чем он рассчитан, он нагревается, плавится и разрывается. Таким образом, цепь разрывается, делая цепь мертвой и безопасной.

После перегорания плавкого предохранителя плавкий элемент необратимо выходит из строя, поэтому предохранитель нельзя использовать повторно. Его необходимо заменить новым предохранителем.

Типы предохранителей

Типичная установка блока предохранителей представляет собой блок на 60 ампер с двумя основными предохранителями в виде картриджей в блоках предохранителей и четырьмя ввинчиваемыми предохранителями.

Предохранители для бытового использования бывают двух типов: ввинчиваемые и патронные.

Ввинчивающийся предохранитель небольшой и круглый, со стеклянным корпусом, защищающим плавкий элемент (тонкая металлическая полоска), и токопроводящим металлическим основанием, которое ввинчивается в блок предохранителей, как лампочка.

Цилиндрический патронный предохранитель, который помещается в металлический блок предохранителей, выдерживает большие нагрузки, например, для сушилок или духовок.

Совет

Ищите блок предохранителей в шкафах, коридорах, прихожих, подвальных помещениях, подвалах, подсобных помещениях или прачечных. Коробки предохранителей в более заметных местах могут быть покрыты деревянной панелью или изображением, чтобы скрыть внешний вид крышки коробки или двери.

Как перегорают предохранители

По своей конструкции предохранители являются самым слабым звеном в электрической системе дома. Все остальные провода и компоненты электрической системы более надежны, чем плавкие предохранители.

Когда присутствует достаточный ток или температура, которые могут угрожать остальной части системы, вместо этого первым повреждается плавкий элемент предохранителя.

Почему перегорают предохранители

Перегорает предохранитель перегрузки

Замкнутая цепь — это та, которая работает правильно. Перегорание предохранителя размыкает цепь. Электрические перегрузки могут в 6 раз превышать нормальный уровень тока и обычно размыкают цепь.

Перегрузки обычно возникают, когда к одной цепи подключено слишком много устройств. Например, одновременное включение микроволновой печи, фена и света может привести к перегоранию предохранителя.

Перегорел предохранитель короткого замыкания

Короткие замыкания происходят, когда электрическая цепь имеет путь с меньшим сопротивлением. Электричество свободно распространяется по медным проводам и проводникам. Но когда развивается путь, облегчающий движение электричества, электричество естественным образом следует по этому пути.

Короткие замыкания могут быть в тысячи раз больше нормального рабочего тока. Они могут расплавить металл, повредить изоляцию проводов, вызвать искрение и даже испарить проводники.

Гвозди или винты, протыкающие электрические кабели, попадание воды в электрическую коробку или ослабление проводов — все это может привести к короткому замыканию.

Перегорел предохранитель замыкания на землю

Замыкания на землю возникают в результате прикосновения находящегося под напряжением горячего провода к чему-либо заземленному: к металлической электрической коробке, металлической трубе, розетке, оголенному проводу заземления или даже к вашей руке. Замыкания на землю неизменно вызывают перегорание предохранителей.

Как узнать, перегорел ли предохранитель

Вы можете проверить, исправен ли предохранитель или перегорел ли он визуально или проверив его с помощью тестирующего устройства, такого как омметр или тестер непрерывности.

Визуальное тестирование

Стеклянное окно ввинчиваемых предохранителей иногда может быть мутным, коричневым или черным в результате плавления металлического элемента предохранителя. Или, если стекло прозрачное, вы можете увидеть оторванный плавкий элемент внутри.

С испытательным устройством

Тестер непрерывности и омметры являются недорогими электронными устройствами, которые измеряют электрическое сопротивление. Чтобы проверить ввинчиваемый предохранитель с помощью тестера, прикоснитесь одним щупом к концу предохранителя, а другим щупом к стороне с резьбой предохранителя.

Чтобы проверить патронный предохранитель, поднесите щупы к противоположным концам предохранителя. Если тестер показывает ток, то питание проходит через предохранитель.

Как заменить предохранитель

В вашем блоке предохранителей будет два комплекта предохранителей. Внизу будут 15-амперные и 20-амперные ввинчиваемые предохранители со стеклянными поверхностями, которые открыты и видны. Эти предохранители будут обслуживать цепи ответвления освещения и розетки. Вверху будут основные предохранители на 30 или 40 ампер для печей, прачечных или печей. Картриджные предохранители спрятаны в блоках предохранителей, которые можно вытащить с помощью ручек.

Инструменты и расходные материалы, которые вам понадобятся

• Фонарик
• Сменный ввинчиваемый предохранитель
• Сменный патрон предохранителя
• Омметр или тестер непрерывности

9 лучших наборов инструментов для дома 2023 года

1. Открытая дверь

   Откройте дверцу блока предохранителей. Убедитесь, что вы стоите на сухом полу и что вы носите обувь на резиновой подошве.


2. Найти перегоревший предохранитель

   С фонариком посмотрите на ввинчиваемые предохранители на стекле. Если вы найдете сгоревший или затуманенный, это, скорее всего, перегоревший предохранитель.


3. Вывинтить предохранитель

   Выкрутите перегоревший предохранитель, повернув его против часовой стрелки. Как и при откручивании лампочки, не прикасайтесь к металлической резьбовой части, чтобы избежать удара током.


4. Добавить новый предохранитель

   Вверните сменный предохранитель на место, повернув его по часовой стрелке. Опять же, избегайте металлических нитей на предохранителе.


5. Найдите блоки предохранителей

   Чтобы заменить главный предохранитель, сначала найдите блоки предохранителей. Для большинства блоков предохранителей на 60 ампер предусмотрено два блока предохранителей, каждый с металлическими ручками.


6. Удаление блоков предохранителей

   Возьмитесь за металлическую ручку или пластиковую Т-образную ручку блока предохранителей. Плотно вытащите блок предохранителей. Положите его на стол вверх дном, чтобы открыть предохранители на задней панели.


7. Удаление и проверка предохранителей

   Выньте патроны предохранителей из блоков предохранителей. Поскольку перегоревшие патронные предохранители не видны визуально, проверьте их с помощью омметра или тестера непрерывности.


8. Заменить предохранитель в блоке предохранителей

   Поместите новый картриджный предохранитель в блок предохранителей, установив его так же, как аккумулятор: два концевых контакта касаются металлических проводников на блоке предохранителей.


9. Заменить блоки предохранителей

   Вставьте блоки предохранителей на место в блоке предохранителей. Проверьте мощность, включив свет или другое устройство в цепи.


Соответствуют ли коду предохранители и блоки предохранителей?

Национальный электротехнический кодекс (2020 г.) предусматривает использование предохранителей и блоков предохранителей в качестве устройств защиты от перегрузки по току. Проконсультируйтесь с вашим муниципальным кодексом и разрешительным органом, чтобы узнать, разрешены ли в вашем районе эти системы, и если да, то при каких условиях.

Независимо от того, разрешает ли ваш код предохранители и блоки предохранителей, рекомендуется переключиться на обычную электрическую сервисную панель с автоматическими выключателями.

Автоматические выключатели являются стандартными, поэтому все электрики имеют опыт работы с ними. Автоматические выключатели предлагают функции безопасности, такие как GFCI и технология уменьшения дугового замыкания, которых нет в предохранителях и блоках предохранителей.

Предохранители и блоки предохранителей по своей сути не являются небезопасными. Но контекст может сделать их небезопасными. Во-первых, блоки предохранителей часто прикрепляются к старым системам проводки с ручкой и трубкой — открытая проводка, которую обычно следует заменять. Блоки предохранителей на 60 ампер не могут справиться с повышенным потреблением энергии в большинстве современных домов.

Еще одна проблема с предохранителями заключается в том, что в некоторых старых блоках предохранителей отсутствуют функции отбраковки. Можно по ошибке ввернуть 30-амперный предохранитель в отверстие, предназначенное для 15-амперной цепи. Это может привести к перегрузке цепи и привести к пожару. Некоторые более поздние типы блоков предохранителей имеют функцию отбраковки, которая требует, чтобы резьба предохранителя и блока предохранителей совпадала.

Когда следует обратиться к специалисту

Попросите квалифицированного, лицензированного электрика выполнить работу по замене блока предохранителей на 200 ампер с автоматическими выключателями. Для работы с предохранителями и блоками предохранителей, кроме замены предохранителей, рекомендуется вызвать электрика. Простые системы на основе предохранителей незнакомы большинству самодельщиков — если вы не уверены в своей способности заменить предохранитель самостоятельно, рассмотрите возможность вызова электрика для выполнения этой задачи.

Где найти предохранители на горе Чилиад Бункер

Автор Уильям Паркс

Опубликовано 26 июля 2022 г.

Игроки, работающие над миссиями «Преступные предприятия» в GTA Online, могут найти расположение предохранителей бункера на горе Чилиад в этом руководстве.

Последняя миссия в Обновление GTA Online «Преступные предприятия» отправляет игроков в бункер на горе Чилиад. Находясь в этом месте, фанатам нужно будет отремонтировать выключатель питания, вставив в него четыре предохранителя. Предохранители в Grand Theft Auto Online 9Тем не менее, хранилище 0194 на горе Чилиад может быть довольно сложно найти, и это руководство здесь, чтобы указать игрокам, которые изо всех сил пытаются найти эти предметы, в правильном направлении.

Первый предохранитель в бункере на горе Чилиад находится сразу за комнатой с выключателем питания. В частности, игроки увидят два зеленых ящика , сложенные в левой части коридора сразу после выхода из комнаты выключателя, и предохранитель находится на этих ящиках. С этим первым предохранителем в руках Игроки GTA Online должны продолжать идти по коридору, поворачивая направо, когда они вынуждены это делать.

СВЯЗАННЫЕ: GTA Online: как настроить раллийную гонку

После первого поворота направо игроки должны продолжать двигаться вперед, пока не достигнут точки, где они должны повернуть налево. В этой точке левого поворота есть один зеленый ящик с красным ящиком для инструментов , а второй предохранитель находится прямо рядом с этим ящиком для инструментов. Однажды GTA Online 9Фанаты 0194 собрали этот предмет, они должны пройти в большую открытую комнату, которая находится поблизости, и именно здесь находятся оставшиеся два предохранителя.

Чтобы найти третий предохранитель , игроки должны идти на юг в большую комнату, пока не наткнутся на вилочный погрузчик. Сразу за этим механизмом есть небольшой лестничный пролет, а наверху этой лестницы есть коричневый ящик . Еще раз, фанаты должны взять предохранитель с верхней части ящика, прежде чем перейти к четвертому и последнему предмету, необходимому для этой 9.0193 GTA Online Преступная миссия.

Что касается того, где вентиляторы могут найти этот последний предохранитель , есть два места, которые они должны проверить. Обе эти локации находятся на небольшом лестничном пролете, по которому только что поднялись, чтобы добраться до третьего предохранителя, и игроки должны спуститься по ним, когда им будет удобно. Затем фанаты должны посмотреть налево и уничтожить коробки, которые находятся на концах вил погрузчика, чтобы найти верстак , на котором они могут найти последний предохранитель.

Если четвертого предохранителя нет на том верстаке, то игроки должны вернуться к нижней части лестницы и посмотреть на другую сторону. Фанаты теперь должны столкнуться со стопкой ящиков с надписью «ПОСТАВКИ», нацарапанной сбоку, и игроки должны уничтожить их с помощью своего любимого оружия GTA Online . Это действие обнаружит сверлильный станок , и последний предохранитель может быть на его столе.

GTA Online уже доступен на ПК, PS4, PS5, Xbox One и Xbox Series X.

БОЛЬШЕ: GTA Online: 7 советов, которые помогут вам победить в режиме Vehicle Vendetta

Подписывайтесь на нашу новостную рассылку

Связанные темы

• Руководства по стратегии
• Grand Theft Auto Online
• Игры Rockstar
• Игры для ПК
• PS4
• PS5
• Xbox One
• Xbox Series X
• Grand Theft Auto 5
• Grand Theft Auto

Об авторе

Уильям Паркс — редактор Game Rant с опытом работы в изобразительном искусстве.
