Предохранители Chevrolet Cobalt и блоки реле с описанием. Предохранитель прикуривателя в кобальт.

Шевроле кобальт первого поколения выпускался в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 с кузовами купе и седан. В 2011 году автомобиль поступил в производство на новой платформе и с обновленным дизайном. Производился так же в 2012, 2013, 2014, 2015 и 2016 годах. После этого продажа его идет под новым брендом – Ravon 4.

Содержание

• 1 Блок с предохранителями в салоне кобальт
• 2 Блок с предохранителями моторном отсеке
• 3 Руководство по эксплуатации

Блок с предохранителями в салоне кобальт

Он находится в левой части панели приборов. Для доступа уберите соответствующую крышку.

Полная фотография блока

Общая схема

Описание

F1	Не используется
F2	Не используется
F3	Не используется
F4	Не используется
F5	20А Сигнализаторы включения: аварийной сигнализации, обогрева заднего стекла, кондиционера; фонари освещения номерного знака; обмотка реле замка багажника
F6	20А Сигнализатор противоугонной системы, коммутационный блок
F7	30А Левая блок-фара (ближний свет), правый задний фонарь (габаритный свет), левый задний фонарь (лампы сигнала торможения и указателя поворота), лампа указателя поворота в левой блок-фаре
F8	30А Правая блок-фара (ближний свет), левый задний фонарь (габаритный свет), правый задний фонарь (лампы сигнала торможения и указателя поворота), лампа указателя поворота в правой блок-фаре, плафон освещения багажника
F9	25А Блок управления отоплением вентиляцией и кондиционированием
F10	20А Лампы света заднего хода в задних фонарях, подсветка панели приборов, подсветка селектора автоматической коробки передач
F11	20А Задние Фонари (противотуманный свет), освещение при посадке и высадке
F12	30А Центральный замок (передние и задние двери)
F13	Не используется
F14	10А Центральный замок (крышка багажника)
F15	10А Блок управления подушками безопасности, система автоматического отпирания центрального замка
F16	15А Колодка диагностики
F17	2А Выключатель зажигания
F18	10А Блок управления отоплением, вентиляцией и кондиционированием
F19	Не используется
F20	Не используется
F21	Не используется
F22	15А Головное устройство системы звуковоспроизведения
F23	Не используется
F24	10А Датчики парктроника
F25	Не используется
F26	10А Комбинация приборов
F27	10А Блок управления подушками безопасности, система автоматического отпирания центрального замка
F28	10А Сигнализатор неисправности системы управления двигателем в комбинации приборов
F29	7,5А Датчик положения педали сцепления
F30	10А Корректор фар
F31	Не используется
F32	10А Блок управления отоплением, вентиляцией и кондиционированием
F33	Не используется
F34	Не используется
F35	25А Электро стеклоподъемники передних дверей
F36	25А Электро стеклоподъемники задних дверей
F37	Не используется
F38	20А Электрическая розетка — предохранитель прикуривателя
F39	10А Головное устройство системы звуковоспроизведения
F40	Не используется
Реле
	Защищаемые цепи
R1	Не используется
R2	Не используется
R3	Реле замка крышки багажника Электропривод замка крышки багажника
R4	Не используется
R5	Реле кондиционера Муфта компрессора кондиционера
R6	Электро стеклоподъемники, головное, Реле стеклоподъемников устройство системы звуковоспроизведения, электрическая розетка (прикуриватель)

За прикуриватель отвечает предохранитель номер 38.

Описанное расположение и наличие элементов в блоках с предохранителями может различаться с вашим и зависит от комплектации и года выпуска.

Блок с предохранителями моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека, около аккумуляторной батареи.

Фото – пример блока

Схема

Обозначение

1	25А Не используется
2	7,5А Наружное зеркало заднего вида
3	5А Не используется
4	25А Не используется
5	30А Модуль АБС
6	5А Не используется
7	15А Не используется
8	15А Модуль автоматической КПП
9	5А Регулятор управляющего напряжения
10	10А Регулировка фар, Камера заднего вида
11	20А Обогреватель заднего стекла
12	30А Задний антизапотеватель
13	10А Не используется
14	7,5А Подогреватель наружного зеркала заднего вида
15	20А Не используется
16	25А Подогрев передних сидений
17	10А Не используется
18	10А Модуль управления двигателем, Модуль управления АКПП
19	20А Топливный насос
20	15А Не используется
21	10А Обмотка реле вентилятора радиатора, Обмотка реле кондиционера
22	10А Не используется
23	10А Блок управления двигателем
24	10А Передний стеклоомыватель
25	10А Не используется
26	10А Блок управления двигателем, Датчик массового расхода воздуха
27	10А Не используется
28	10А Кислородный датчик
29	20А Блок управления двигателем
30	15А Управление впрыском и зажиганием
31	10А Левая фара дальнего света
32	10А Правая фара дальнего света
33	15А Блок управления двигателем
34	15А Звуковой сигнал
35	10А Компрессор кондиционера
36	10А Передний противотуманный фонарь
Jcase
1	40А Модуль АБС
2	30А Стеклоочиститель ветрового стекла
3	40А Реле управления обогревом,вентиляцией и кондиционером
4	30А Подушка безопасности, Автоматическое отпирание, Панель приборов, Педаль сцепления, Регулировка фар
5	40А Не используется
6	40А Не используется
7	40А Не используется
8	30А Вентилятор радиатора
9	40А Вентилятор радиатора
10	20А Не используется
11	30А Стартер
Реле
R1	Реле Ход/Пуск
R2	Топливный насос
R3	Не используется
R4	Не используется
R5	Реле силового агрегата
R6	Высокие обороты вентилятора радиатора
R7	Стартер

Дополнительная информация

В данном видео можете посмотреть как заменить предохранитель на прикуриватель в шевроле кобальт, на примере авео.

Руководство по эксплуатации

Больше информации про использование автомобиля можете узнать изучив инструкцию по эксплуатации chevrolet cobalt: “скачать”

Предохранители равон р2 и блоки реле с описанием их назначения. Предохранитель омывателя, прикуривателя.

RavonКомментарии: 1

С конца 2015 года модели Chevrolet Spark, Daewoo Gentra и Chevrolet Matiz на территории СНГ производится под маркой Ravon R2, на заводах компании GM в Узбекистане. Равон р2 поставлялся на рынки в 2016, 2017, 2018, 2019, 2020 годах и по настоящее время. В нашей статье Вы найдете описание реле и предохранителей равон р2 со схемами блоков и фото – примерами их расположения. Отдельно отметим предохарнители отвечающие за прикуриватель и омыватель.

Содержание

• 1 Блок в салоне
  • 1.1 Вариант 1
  • 1.2 Вариант 2
• 2 Блоки под капотом
  • 2.1 Основной блок
    • 2.1.1 Вариант 1
    • 2.1.2 Вариант 2
  • 2.2 Дополнительный блок
• 3 Замена предохранителя омывателя
• 4 Руководство по обслуживанию

Блок в салоне

Он находится под панелью приборов, за защитной дверцей.

Вариант 1

Фотография

предохранитель прикуривателя

Схема

Описание

1. Очиститель заднего стекла
2. Зеркало / наружное зеркало заднего вида
3. Фара
4. Наружное зеркало заднего вида с электрической регулировкой
5. Дверной замок
6. Передний стеклоочиститель
7. –
8. Фонари заднего хода
9. Указатели поворота
10. Задний антизапотеватель (обогрев)
11. Задние противотуманные фары
12. Комбинация приборов
13. Модуль управления двигателем вентилятора
14. Подушка безопасности
15. Защита от кражи/ соединитель канала передачи данных
16. Блок управления коробкой передач
17. Задние электрические стеклоподъемники
18. Радиоприемник, дистанционный бес ключевой доступ, дистанционный доступ
19. Блок управления двигателем (ECM)/ защита от кражи
20. Коврик с подогревом
21. Прикуриватель
22. Стоп-сигнал
23. Стартер
24. Радиоприемник / часы / дистанционный бес ключевой доступ
25. Подушка безопасности
26. Светильники салона

За прикуриватель отвечает предохранитель номер 21. Более полное описанием данного варианта исполнения читайте тут.

Вариант 2

Фото пример части блока

Полная схема

Обозначение

1. –
2. –
3. Переключатель обогревателя, вентиляции и кондиционера
4. Обогрев сиденья
5. –
6. Вентилятор
7. Блок управления кузова 4
8. Блок управления кузова 5
9. Блок управления кузова 7
10. Панель приборов
11. –
12. Подушка безопасности
13. Радио
14. –
15. Фонари заднего хода
16. Блок управления кузова 1
17. Блок управления кузова 2
18. Блок управления кузова 3
19. Блок управления кузова 6
20. Блок управления кузова 8
21. Обогреватель, вентиляция и кондиционер
22. Разъем канала передачи данных
23. Датчик логического зажигания
24. Наружное зеркало заднего вида
25. Запасной предохранитель
26. –
27. –
28. Панель приборов
29. Подушка безопасности
30. Задние электрические стеклоподъемники
31. Передние электрические стеклоподъемники
32. Прикуриватель
33. –
34. Реле зажигания
35. Реле логического режима
36. Реле вспомогательного питания
37. –
38. Радио
39. Обогреватель, вентиляция и кондиционер
40. –
41. Запасной предохранитель
42. Запасной предохранитель
43. Запасной предохранитель
44. Запасной предохранитель
45. Запасной предохранитель
46. Запасной предохранитель

За прикуриватель отвечает предохранитель номер 32 на 20А.

Блоки под капотом

Основной блок

Он расположен на стороне водителя автомобиля, около аккумуляторной батареи. Чтобы получить доступ к предохранителям, нажмите на вкладку на крышке, и поднимите её. На обратной стороне сможете найти актуальную схему с назначением её элементов.

Фотография

Вариант 1

Схема

Обозначение

1. Омыватель ветрового стекла
2. Реле омывателя заднего стекла
3. Реле заднего омывателя лобового стекла
4. Реле звукового сигнала
5. Реле высокой скорости вентилятора охлаждения
6. Реле низкой скорости вентилятора охлаждения
7. Антиблокировочная тормозная система 1
8. Звуковой сигнал
9. –
10. –
11. Запасной предохранитель
12. Высокие скорость вентилятора
13. Передний противотуманный фонарь
14. Левая головная фара дальнего света
15. Правая головная фара дальнего света
16. Низкая скорость вентилятора
17. Антиблокировочная тормозная система 2
18. –
19. Запасной предохранитель
20. Реле передних противотуманных фонарей
21. Реле головных фар дальнего света
22. Реле топливного насоса
23. –
24. Запасной предохранитель
25. Антиблокировочная тормозная система 3
26. Электро систему управления двигателем 2
27. Поглотитель паров бензина
28. Топливный насос
29. Передний стеклоочиститель
30. Реле управления переднего стеклоочистителя
31. Запасной предохранитель
32. Стартер
33. Зажигание
34. Электро систему управления двигателем 1
35. –
36. –
37. Реле скорости переднего стеклоочистителя
38. –
39. Реле запуска
40. Реле двигателя
41. Реле зажигания
42. Электрический центр интерьера
43. –
44. Реле кондиционирования воздуха
45. Кондиционер
46. ECM/ TCM 1
47. ECM/ TCM 2
48. Вакуумный переключатель
49. Аварийная световая сигнализация
50. Подогрев зеркала
51. Задний антизапотеватель
52. Съемник предохранителя
53. –
54. Датчик напряжения
55. Омыватель заднего стекла
56. Реле омывателя заднего стекла
57. Реле заднего антизапотевателя

Вариант 2

Схема

Описание

1. Топливный насос
2. Реле габаритных фонарей
3. Реле переключения вентилятора на низкие обороты
4. Высокие обороты вентилятора
5. Кондиционер
6. Реле переключения вентилятора на высокой скорости
7. Реле кондиционирования воздуха
8. АБС 2
9. Стояночный свет, левый
10. Стояночный свет, правый
11. Передний противотуманный фонарь
12. Низкие обороты вентилятора
13. АBC 1
14. Реле переднего противотуманного фонаря
15. Реле топливного насоса
16. Запасной предохранитель
17. Реле головных фар дальнего света
18. Головные фары дальнего света
19. Левая головная фара ближнего света
20. Правая головная фара ближнего света
21. Запасной предохранитель
22. Запасной предохранитель
23. Положение зажигания 2 / стартер
24. Положение зажигания 1 / дополнительное устройство
25. Аварийная световая сигнализация
26. Звуковой сигнал
27. Реле головных фар ближнего света
28. Реле звукового сигнала
29. Главное реле двигателя
30. Зажигание
31. EMS1
32. EMS2
33. Батарея приборной панели
34. –
35. Переднее окно
36. Реле переднего окна
37. Блок управления двигателем
38. –
39. Запасной предохранитель

Дополнительный блок

Расположен так же около аккумулятора.

Схема

Расшифровка

1. Реле электроусилителя руля
2. Реле дневных ходовых огней (правый)
3. Реле дневных ходовых огней (левый)
4. –
5. Предохранитель электромотора электроусилителя рулевого управления.

Замена предохранителя омывателя

Видео пример замены предохранителя на стеклоомыватель можете посмотреть в данном видео.

Руководство по обслуживанию

Остались вопросы? Изучите полную инструкцию по обслуживанию и эксплуатации Ravon R2: “скачать“, либо пишите в комментариях.

Где предохранители на гранте

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.

Где находятся предохранители Лада Гранта

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.

Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Схема предохранителей и реле

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	– Реле включения вентилятора охлаждения двигателя – КЗ 2х2 – Контроллер(блок управления двигателем) – Форсунки – Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	– Стеклоочиститель – Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	– Клапан адсорбера – Датчик массового расхода воздуха – Датчик кислорода 1/2 – Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	– Звуковой сигнальный прибор – Замок багажника – Коробка передач – Прикуриватель – Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	– Плафон освещения салона – Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	–	Резервный
F28	–	Резервный
F29	–	Резервный
F30	–	Резервный
F31	50	Обогрев ветрового стекла
F32	30	– Отопитель – Электроусилитель рулевого управления

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A	Электроусилитель рулевого управления;
F2, 30A	Вентилятор отопителя
F3, 60A	Генератор
F4, 60A	Генератор
F5, 30A	Ближний свет фар.

Новое семейство (с сентября 2018 года):

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, другие полезные инструкции вы найдете в разделе Ремонт и эксплуатация Лада Гранта.

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

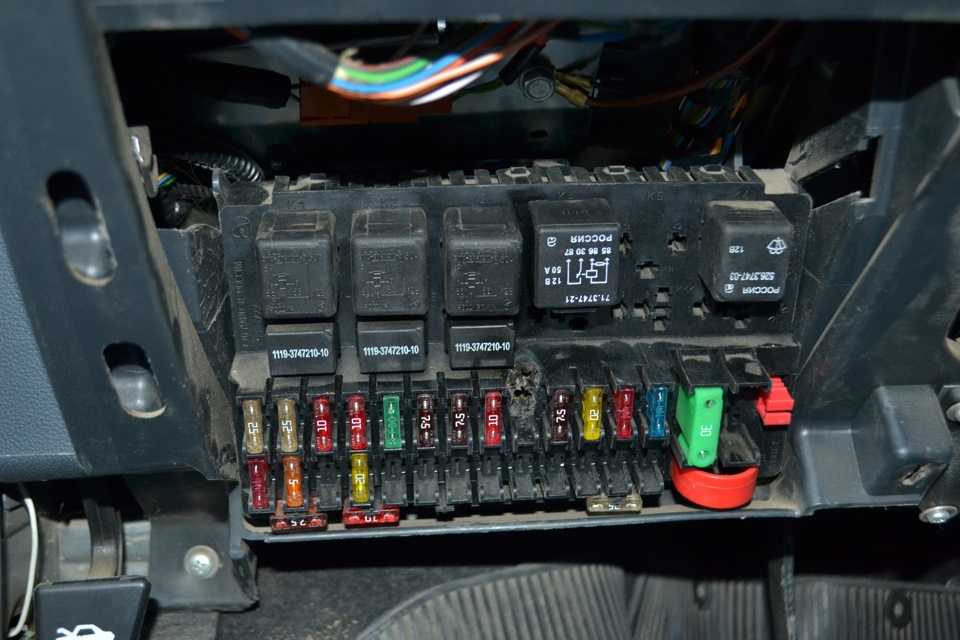

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

№ предохранителя	Сила тока, А	Защищаемые электрические цепи
F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7. 5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

№ предохранителя	Номинал, А	Описание
F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

№ предохранителя	Номинал	Описание
F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Полезные рекомендации

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Предохранители и реле Лада Гранта.

Плавкие предохранители и реле включения электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

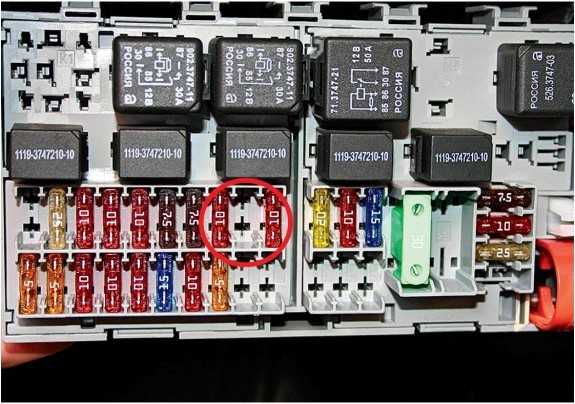

Монтажный блок предохранителей и реле:

1 — реле включения электровентилятора системы охлаждения двигателя, К1;

2 — реле включения дальнего света фар,

К7;

3 — реле включения звукового сигнала, К8;

4 —реле включения стеклоподъемников дверей, К2;

5 — реле стартера К3;

6 — реле включения дальнего света фар, К7;

7 — дополнительное реле, К15/1;

8 — реле включения обогрева заднего стекла, К10;

9 — реле включения указателей поворота и аварийной сигнализации, К5;

10 — главное реле системы управления двигателем, К11;

11 — реле включения стеклоочистителя, К6;

12 — реле включения топливного насоса, К12;

13 — пинцет для извлечения предохранителей;

14 — пинцет для извлечения реле;

15 — запасные предохранители F27– F30;

16 — рабочие предохранители F1–F26.

Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.

Применяемость и назначение реле монтажного блока.

№

Обозначение	Назначение
K1	2110-3747210-31	Реле электровентилятора системы охлаждения двигателя
K2	2110-3747210-31	Реле включения блокировки дверей
K3	2110-3747210-11	Дополнительное реле стартера
K4 (40 A)	2170-3747310-00	Дополнительное реле
K5	1117-3747010-00	Реле – прерыватель указателей поворота и аварийной сигнализации
K6	2114-3747710-00	Реле стеклоочистителя
K7	1119-3747210-10	Реле включения дальнего света фар
K8	1119-3747210-10	Реле звукового сигнала
K9	1119-3747210-10	Реле включения ближнего света фар
K10	1119-3747210-10	Реле включения обогрева заднего стекла
K11	1119-3747210-10	Реле главное
K12	1119-3747210-10	Реле топливного насоса

Предохранители и защищаемые цепи.

№	Ток, А	Защищаемые цепи
F1	15	Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	Стеклоочиститель, подушка безопасности
F5	7,5	Реле (клемма 15)
F6	7,5	Фонарь заднего хода
F7	7,5	Электронный блок управления двигателем
F8	25	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны автомобиля
F11	5	Фонарь заднего противотуманного света
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	Резерв
F17	Резерв
F18	Резерв
F19	Резерв
F20	15	Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем
F21	15	Топливный насос
F22	15	Блок дистанционного управления централь­ным замком
F23	10	Лампы дневных ходовых огней
F24	Резерв
F25	10	Плафон освещения салона, сигналы торможения
F26	Резерв
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	Резерв
F32	30	Электроусилитель рулевого управления*, климатическая установка

Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.

Замена автомобильных предохранителей (сделай сам)

Обновлено: 10 декабря 2018 г.

Решите проблемы с электричеством самостоятельно, просто заменив предохранитель. Мы покажем вам, как проверить автомобильные предохранители, как заменить автомобильный предохранитель и многое другое здесь.

Следующий проект›

Семейный мастер на все руки

Автомобили работают не только на газе, но и на электричестве, и почти все это проходит через предохранители. Узнайте, где они находятся, как обнаружить перегоревший предохранитель и как его заменить. Это займет около пяти минут, стоит около 1 доллара и избавит вас от хлопот, связанных с поездкой в ​​ремонтную мастерскую.

от экспертов по DIY в журнале Family Candyman

Время

за час или меньше

Сложность

Начальник

Стоимость

МЕНЬШЕ, чем 2000219

9

СПАС.

Фото 1: Как проверить автомобильные предохранители под капотом

Проверить автомобильные предохранители довольно просто, но всегда разумно изучить руководство по эксплуатации, чтобы узнать, где находится блок предохранителей. Часто бывает под капотом.

Под приборной панелью

В некоторых автомобилях блок предохранителей расположен под приборной панелью, под боковыми панелями или под задним сиденьем.

Фото 2: На схеме предохранителей показано расположение предохранителей

Снимите крышку и найдите наклейку-указатель. Возможно, вам придется проверить в руководстве пользователя местонахождение предохранителя, который вы ищете.

Задняя сторона крышки

Многие крышки предохранителей содержат дополнительные автомобильные предохранители и съемники предохранителей на задней стороне. Если вы используете один из них, замените его, когда в следующий раз пойдете в магазин автозапчастей.

Современные автомобили имеют 40 или более автоматических предохранителей, сгруппированных в двух или более местах, номинал которых обычно варьируется от 10 до 30 ампер. Обычно они расположены на приборной панели или рядом с приборной панелью, предохранители также можно найти под капотом и даже под задним сиденьем.

В следующий раз, когда ваше радио, свет или другое устройство перестанет работать, скорее всего, виноват перегоревший предохранитель. Посмотрите раздел «Предохранители» в руководстве пользователя, чтобы найти панели предохранителей. В большинстве руководств есть схема, показывающая, где находится каждый блок предохранителей. На каждой крышке панели предохранителей должна быть схема с указанием каждого устройства и соответствующего предохранителя.

ВНИМАНИЕ!

Никогда не заменяйте перегоревший предохранитель на предохранитель с большей силой тока. Всегда заменяйте предохранитель на предохранитель с указанным номинальным током. Вы можете установить предохранитель следующего меньшего номинала, чтобы продержаться в крайнем случае, пока вы не купите замену.

Шаг 2: Проверка неисправного предохранителя

Фото 3: Проверка автомобильным фонарем

Закрепите провод заземления тестового фонаря на металлическом компоненте. Поверните ключ зажигания в положение «Работа». Затем проверьте оба крошечных тестовых порта на лице каждого предохранителя. Индикатор должен загореться на каждом порту. Если нет, то предохранитель перегорел.

Фото 4: Проверка с помощью тестера предохранителей

Поверните ключ в положение «работа» и вставьте штыри тестера в тестовые порты. Светодиод загорится, если предохранитель исправен.

Найдя блок предохранителей, найдите нужный предохранитель, сверившись со схемой, расположенной внутри крышки. Затем проверьте его стандартной автомобильной контрольной лампой (фото 1). Или купите прибор для проверки предохранителей в магазине автозапчастей, например Autozone, и просто прикоснитесь им к каждому предохранителю по очереди (фото 2).

Не все предохранители одинаковы

Существует по крайней мере семь различных типов предохранителей, поэтому вам понадобится перегоревший предохранитель, чтобы найти подходящую замену. Вот три наиболее распространенных размера автомобильных предохранителей.

Шаг 3:  Как заменить предохранитель

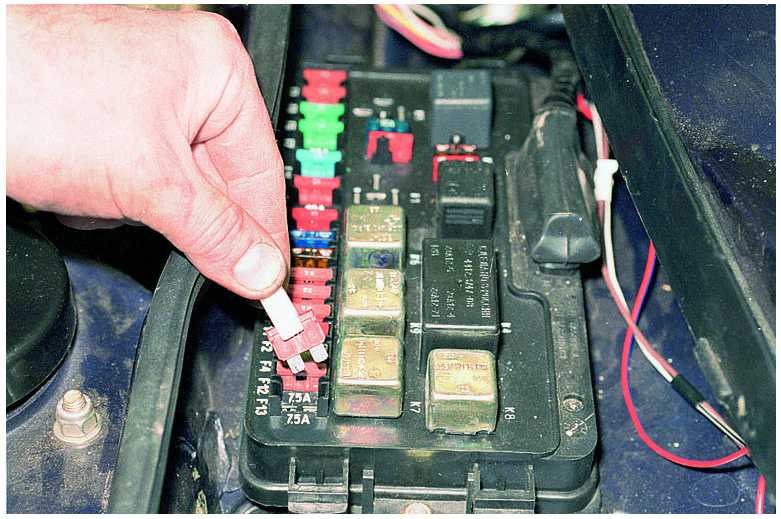

Фото 5: Вытащите предохранитель

Удалите предохранитель, помеченный для неработающего устройства автомобиля, например, вентилятора, радио, прикуривателя или габаритных огней. Используйте острогубцы или съемник для предохранителей (продаются в магазинах автозапчастей).

Фото 6: Сгоревший предохранитель

Поднесите предохранитель к свету, чтобы увидеть, не перегорел ли он. Вы увидите тонкий провод, соединяющий две стороны, если предохранитель исправен. Если часть этого провода сгорела, предохранитель неисправен. На картинке слева показано, как выглядит перегоревший предохранитель.

Исправный предохранитель

В исправном предохранителе провод между двумя сторонами остается целым.

Фото 7: Типы предохранителей

Большинство современных автомобильных предохранителей относятся к одному из трех типов: мини, стандартные или макси. Мини- и стандартные предохранители представляют собой быстродействующие предохранители, которые защищают большинство цепей вашего автомобиля, в том числе фары и радиоприемники. Автомобильные предохранители Maxi представляют собой плавкие предохранители замедленного действия, которые защищают цепи с большим потреблением тока, такие как антиблокировочная система тормозов, обогреватель заднего стекла и противобуксовочная система.

Автомобильные предохранители имеют цветовую кодировку в зависимости от силы тока. Например, стандартный синий предохранитель имеет номинал 15 ампер, желтый — 20 ампер, а зеленый — 30. Прежде чем покупать и заменять автомобильные предохранители, имейте в виду, что крышка панели предохранителей часто содержит запасные предохранители и даже съемник предохранителей. Просто не забудьте заменить запасные части, чтобы они были там в следующий раз, когда они вам понадобятся. Купить их можно в любом магазине автозапчастей и на хорошо укомплектованных СТО.

Примечание: Если ваш новый предохранитель перегорает вскоре после его установки, у вас могут быть проблемы в этой цепи. Запишитесь на прием в сервисную станцию ​​или к дилеру для проведения экспертной диагностики для устранения проблемы.

Линейные плавкие предохранители

Некоторые аксессуары, которые не устанавливаются на заводе, могут иметь дистанционный линейный предохранитель. Эти предохранители могут быть расположены под приборной панелью, под капотом или даже в багажнике в зависимости от цепи, которую они защищают. Они, скорее всего, защищают аксессуары вторичного рынка, такие как противотуманные фары или CD-чейнджер. Лучший способ найти встроенный предохранитель — проследить провод от аксессуара до панели предохранителей. По пути вы заметите контейнер с предохранителями, похожий на один из показанных. Откройте корпус, чтобы вытащить предохранитель и осмотрите его. Замените его другим того же размера и силы тока и защелкните корпус обратно.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Острогубцы

Используйте плоскогубцы, если у вас нет съемника предохранителей.

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Сменные предохранители

Первоначально опубликовано: 10 декабря 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Общие сведения о предохранителях и блоках предохранителей

Предохранители и блоки предохранителей уже давно обеспечивают дома необходимой защитой от повышения температуры системы и чрезмерных токов. Хотя предохранители и блоки предохранителей в значительной степени вытеснены автоматическими выключателями и блоками сервисных панелей, они все еще можно найти в некоторых старых домах, которые все еще работают и часто соответствуют нормам.

Что такое предохранители и блоки предохранителей

Предохранители

Предохранитель — это устройство, которое защищает электрические системы от потенциально опасных скачков напряжения и чрезмерных температур. В экстремальных условиях предохранитель перегорает или перегорает. В отличие от автоматического выключателя, предохранитель нельзя сбросить. Его необходимо заменить.

Блоки предохранителей

Блок предохранителей представляет собой металлический ящик, в котором находятся ввинчиваемые предохранители и плавкие предохранители. Блоки предохранителей меньше, чем электрические сервисные панели, которые сегодня можно найти в большинстве домов, и содержат от шести до 12 предохранителей. Большинство старых блоков предохранителей рассчитаны на общую мощность 60 ампер. Для сравнения, общая мощность современных электрических систем в жилых домах составляет 200 ампер.

Совет

Автоматические выключатели и сервисные панели иногда называют предохранителями и блоками предохранителей, хотя это технически неверно. У предохранителей есть элемент, который перегорает, а у автоматических выключателей есть термомагнитные выключатели, которые можно сбросить.

Как работают предохранители и что они делают

Предохранитель классифицируется Национальным электротехническим кодексом как устройство защиты от перегрузки по току (OCPD). Это ставит предохранители и автоматические выключатели в одну категорию, хотя это разные устройства.

Любой предохранитель должен содержать плавкую часть: то есть кусок, который можно расплавить. Плавкая часть называется плавким элементом и запечатана внутри корпуса стеклянного предохранителя. Плавкий элемент представляет собой тонкую полоску металла.

Когда плавкий элемент получает больше энергии, чем он рассчитан, он нагревается, плавится и разрывается. Таким образом, цепь разрывается, делая цепь мертвой и безопасной.

После перегорания плавкого предохранителя плавкий элемент необратимо выходит из строя, поэтому предохранитель нельзя использовать повторно. Его необходимо заменить новым предохранителем.

Типы предохранителей

Типичная установка блока предохранителей представляет собой блок на 60 ампер с двумя основными предохранителями в виде картриджей в блоках предохранителей и четырьмя ввинчиваемыми предохранителями.

Предохранители для бытового использования бывают двух типов: ввинчиваемые и патронные.

Ввинчивающийся предохранитель небольшой и круглый, со стеклянным корпусом, защищающим плавкий элемент (тонкая металлическая полоска), и токопроводящим металлическим основанием, которое ввинчивается в блок предохранителей, как электрическая лампочка.

Цилиндрический патронный предохранитель, который помещается в металлический блок предохранителей, выдерживает большие нагрузки, например, для сушилок или духовок.

Совет

Ищите блок предохранителей в шкафах, коридорах, прихожих, подвальных помещениях, подвалах, подсобных помещениях или прачечных. Коробки предохранителей в более заметных местах могут быть покрыты деревянной панелью или изображением, чтобы скрыть внешний вид крышки коробки или двери.

Как перегорают предохранители

По своей конструкции предохранители являются самым слабым звеном в электрической системе дома. Все остальные провода и компоненты электрической системы более надежны, чем плавкие предохранители.

Когда присутствует достаточный ток или температура, которые могут угрожать остальной части системы, вместо этого первым повреждается плавкий элемент предохранителя.

Почему перегорают предохранители

Перегорает предохранитель перегрузки

Замкнутая цепь — это та, которая работает правильно. Перегорание предохранителя размыкает цепь. Электрические перегрузки могут в 6 раз превышать нормальный уровень тока и обычно размыкают цепь.

Перегрузки обычно возникают, когда к одной цепи подключено слишком много устройств. Например, одновременное включение микроволновой печи, фена и света может привести к перегоранию предохранителя.

Перегорел предохранитель короткого замыкания

Короткие замыкания происходят, когда электрическая цепь имеет путь с меньшим сопротивлением. Электричество свободно распространяется по медным проводам и проводникам. Но когда развивается путь, облегчающий движение электричества, электричество естественным образом следует по этому пути.

Короткие замыкания могут быть в тысячи раз больше нормального рабочего тока. Они могут расплавить металл, повредить изоляцию проводов, вызвать искрение и даже испарить проводники.

Гвозди или винты, протыкающие электрические кабели, попадание воды в электрическую коробку или ослабление проводов — все это может привести к короткому замыканию.

Перегорание предохранителя замыкания на землю

Замыкания на землю возникают в результате прикосновения находящегося под напряжением горячего провода к чему-либо заземленному: к металлической электрической коробке, металлической трубе, розетке, оголенному проводу заземления или даже к вашей руке. Замыкания на землю неизменно вызывают перегорание предохранителей.

Как узнать, перегорел ли предохранитель

Вы можете проверить, исправен ли предохранитель или перегорел ли он визуально или проверив его с помощью тестирующего устройства, такого как омметр или тестер непрерывности.

Визуальное тестирование

Стеклянное окно ввинчиваемых предохранителей иногда может быть мутным, коричневым или черным в результате плавления металлического элемента предохранителя. Или, если стекло прозрачное, вы можете увидеть оторванный плавкий элемент внутри.

С испытательным устройством

Тестер непрерывности и омметры являются недорогими электронными устройствами, которые измеряют электрическое сопротивление. Чтобы проверить ввинчиваемый предохранитель с помощью тестера, прикоснитесь одним щупом к концу предохранителя, а другим щупом к стороне с резьбой предохранителя.

Чтобы проверить патронный предохранитель, поднесите щупы к противоположным концам предохранителя. Если тестер показывает ток, то питание проходит через предохранитель.

Как заменить предохранитель

В вашем блоке предохранителей будет два комплекта предохранителей. Внизу будут 15-амперные и 20-амперные ввинчиваемые предохранители со стеклянными поверхностями, которые открыты и видны. Эти предохранители будут обслуживать цепи ответвления освещения и розетки. Вверху будут основные предохранители на 30 или 40 ампер для печей, прачечных или печей. Картриджные предохранители спрятаны в блоках предохранителей, которые можно вытащить с помощью ручек.

Инструменты и расходные материалы, которые вам понадобятся

• Фонарик
• Сменный ввинчиваемый предохранитель
• Сменный патрон предохранителя
• Омметр или тестер непрерывности

Лучшие наборы инструментов для дома, которые помогут справиться с любой ремонтной работой

1. Открыть дверь

   Откройте дверцу блока предохранителей. Убедитесь, что вы стоите на сухом полу и что вы носите обувь на резиновой подошве.


2. Найти перегоревший предохранитель

   С фонариком посмотрите на ввинчиваемые предохранители на стекле. Если вы найдете сгоревший или затуманенный, это, скорее всего, перегоревший предохранитель.


3. Вывинтить предохранитель

   Выкрутите перегоревший предохранитель, повернув его против часовой стрелки. Как и при откручивании лампочки, не прикасайтесь к металлической резьбовой части, чтобы избежать удара током.


4. Добавить новый предохранитель

   Вверните сменный предохранитель на место, повернув его по часовой стрелке. Опять же, избегайте металлических нитей на предохранителе.


5. Найдите блоки предохранителей

   Чтобы заменить главный предохранитель, сначала найдите блоки предохранителей. Для большинства блоков предохранителей на 60 ампер предусмотрено два блока предохранителей, каждый с металлическими ручками.


6. Удаление блоков предохранителей

   Возьмитесь за металлическую ручку или пластиковую Т-образную ручку блока предохранителей. Плотно вытащите блок предохранителей. Положите его на стол вверх дном, чтобы открыть предохранители на задней панели.


7. Удаление и проверка предохранителей

   Выньте патроны предохранителей из блоков предохранителей. Поскольку перегоревшие патронные предохранители не видны визуально, проверьте их с помощью омметра или тестера непрерывности.


8. Заменить предохранитель в блоке предохранителей

   Поместите новый картриджный предохранитель в блок предохранителей, установив его так же, как аккумулятор: два концевых контакта касаются металлических проводников на блоке предохранителей.


9. Заменить блоки предохранителей

   Вставьте блоки предохранителей на место в блоке предохранителей. Проверьте мощность, включив свет или другое устройство в цепи.


Соответствуют ли коду предохранители и блоки предохранителей?

Национальный электротехнический кодекс (2020 г.) предусматривает использование предохранителей и блоков предохранителей в качестве устройств защиты от перегрузки по току. Проконсультируйтесь с вашим муниципальным кодексом и разрешительным органом, чтобы узнать, разрешены ли в вашем районе эти системы, и если да, то при каких условиях.

Независимо от того, разрешает ли ваш код предохранители и блоки предохранителей, рекомендуется переключиться на обычную электрическую сервисную панель с автоматическими выключателями.

Автоматические выключатели являются стандартными, поэтому все электрики имеют опыт работы с ними. Автоматические выключатели предлагают функции безопасности, такие как GFCI и технология уменьшения дугового замыкания, которых нет в предохранителях и блоках предохранителей.

Предохранители и блоки предохранителей по своей сути не являются небезопасными. Но контекст может сделать их небезопасными. Во-первых, блоки предохранителей часто прикрепляются к старым системам проводки с ручкой и трубкой — открытая проводка, которую обычно следует заменять. Блоки предохранителей на 60 ампер не могут справиться с повышенным потреблением энергии в большинстве современных домов.

Еще одна проблема с предохранителями заключается в том, что в некоторых старых блоках предохранителей отсутствуют функции отбраковки. Можно по ошибке ввернуть 30-амперный предохранитель в отверстие, предназначенное для 15-амперной цепи. Это может привести к перегрузке цепи и привести к пожару. Некоторые более поздние типы блоков предохранителей имеют функцию отбраковки, которая требует, чтобы резьба предохранителя и блока предохранителей совпадала.

Когда следует обратиться к специалисту

Попросите квалифицированного, лицензированного электрика выполнить работу по замене блока предохранителей на 200 ампер с автоматическими выключателями. Для работы с предохранителями и блоками предохранителей, кроме замены предохранителей, рекомендуется вызвать электрика. Простые системы на основе предохранителей незнакомы большинству самодельщиков — если вы не уверены в своей способности заменить предохранитель самостоятельно, рассмотрите возможность вызова электрика для выполнения этой задачи.

Где находятся блоки предохранителей? Предохранители Honda Accord 2012

Где расположены блоки предохранителей? Предохранители Хонда Аккорд 2012

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Виктория М

на 15 декабря 2015 г.

Где находятся блоки предохранителей?

Сэкономьте на ремонте автомобилей

Получить предложение

YourMechanic

В вашем автомобиле используются предохранители для защиты многих аксессуаров и цепей. Вокруг вашего автомобиля расположено несколько различных блоков предохранителей, в которых находятся как предохранители, так и реле. Понимание их расположения поможет вам устранить некоторые проблемы с электричеством. Вот информация о местоположении:

1. Со стороны водителя Внутри: под приборной панелью со стороны водителя (над педалями) вы найдете один блок предохранителей. На этикетке показано, что делает каждый предохранитель.

2. Со стороны пассажира: со стороны пассажира вы найдете еще один блок предохранителей, спрятанный за панелью. Нажмите на кран и потяните крышку вверх и наружу.

3. Под капотом: Третий блок предохранителей расположен под капотом. Он со стороны водителя, недалеко от брандмауэра. Нажмите на выступы и поднимите крышку, чтобы открыть ее.

Наконечники

• Перегоревший предохранитель можно легко заменить, и он может быть причиной любого количества проблем в электрической системе.

• Всегда заменяйте перегоревший предохранитель другим на такой же ток.

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Каков предел максимальной нагрузки?

Может показаться, что ваша машина может перевозить почти все, что вы хотите втиснуть внутрь, но на самом деле это не так. Все транспортные средства имеют ограничение по весу, называемое максимальным пределом загрузки. Это общий вес, который…

Перегрев после замены термостата

Здравствуйте. Проблема может быть в забитом радиаторе. Это приведет к ограничению потока охлаждающей жидкости в системе, что приведет к перегреву погрузчика. Засорение радиатора отопителя также может…

Масло в воде

Если вы откроете крышку маслозаливной горловины и увидите на ней белую влагу, возможно, у вас треснула прокладка головки блока цилиндров. Для проверки наличия трещин в прокладке головки блока цилиндров необходимо провести испытание блока. Если вы хотите…

не перемещается на диске

Здравствуйте. Когда ваш автомобиль попал в аварию, удар заставит его перейти в аварийный режим. В аварийном режиме машина может завестись, но вы не сможете ехать. Это…

1999 Ford F150 разгоняется до переключения передач

Функции датчиков скорости автомобиля довольно просты и не всегда требуют перепрограммирования. Если перед переключением двигатель должен разогнаться до очень высоких оборотов, это может свидетельствовать о неисправности трансмиссии. …

Машина ехала назад, когда я ехал.

Это известная проблема в трансмиссии Volkswagen Jetta. Обратный слив гидротрансформатора — это ситуация, когда жидкость автоматической коробки передач стекает обратно в поддон коробки передач, вызывая такую ​​реакцию. Отчасти это нормально, но не…

Крутит, но не глохнет — Kia Sorento 2005 г.

Я работаю над этим

Что может быть причиной того, что моя машина не заводится?

Здравствуйте, спасибо, что спросили о вашем Pontiac Grand Am 1999 года выпуска. Известно, что двигатель этого автомобиля имеет проблемы с датчиками частоты вращения двигателя, такими как датчики коленчатого и распределительного валов. Также известно, что у топливного насоса есть проблемы…

Нет питания на фиолетовом проводе в положении пуска….новый стартер…работает, если я переключаю реле

Привет.
