Замена датчика в холодильнике
Одной из множества проблем в работе холодильника является выход из строя электронного датчика температуры. Датчик температуры холодильника — это NTC терморезистор, помещенный в защитную оболочку из полимера. Терморезистор — это резистор, который меняет свое сопротивление в зависимости от окружающей его температуры. NTC означает, что при понижении температуры сопротивление повышается.
Как работает датчик температуры?
Принцип работы заключается в следующем. Датчик температуры помещен в среду для замера температуры (холодильное или морозильное отделение) и подключен с помощью провода к электронному блоку. С электронного блока через датчик проходит электрический сигнал, который меняется в зависимости от изменений величины сопротивления терморезистора. Эти показания снимает управляющий модуль и выводит в виде температуры на дисплее холодильника, а также задает команды на включение компрессора и других компонентов холодильника, необходимых для поддержания выставленной температуры.
Параметры датчиков
Все датчики температуры холодильников имеют одинаковый принцип работы и отличаются только номиналом сопротивления и диаграммой изменения параметров в зависимости от температуры. Например, в холодильниках Liebherr и Samsung установлены датчики сопротивлением 5 кОм, в Indesit — 8 кОм, Electrolux — 3 кОм. Все данные параметры указаны для температуры 25 градусов по цельсию. Как правило, все датчики на одном холодильники должны быть одинаковыми, исключение составляют холодильники Whirpool.
В зависимости от задачи, NTC сенсор может находиться непосредственно на испарители или в холодильном отделении, замеряя температуру воздуха. В некоторых холодильниках присутствуют даже датчики фиксирующие температуру вокруг холодильника в помещении.
Как определить неисправность датчика в холодильнике?
Проверить работоспособность можно замерив сопротивление сенсора мультиметром, оно должно совпадать с данными таблицы зависимости номинала от температуры.
Также не редко электронный модуль сам сигнализирует ошибку, указывающую на выход из строя данного компонента.
Наиболее часто выходят из строя терморезисторы, находящиеся на испарителе, так ка подвергаются действию агрессивной среды (повышенная влажность, постоянные перепады температуры). Испаритель бывает с системой no frost или плачущий. Рассмотрим принцип замены датчиков в обеих вариантах.
Замена датчика испарителя с системой no frost.
Здесь нет ничего сложного, как правило, терморезистор расположен на ком-либо трубопроводе испарителя. Просто демонтируйте старый и установите новый на прежнее место.
Замена датчика на испарителе в запененной части
Здесь все гораздо сложнее. Для того чтобы добраться к нашему неисправному элементу потребуется вырезать часть теплоизоляции. Вся проблема заключается в том, чтобы правильно определить место установки датчика под обшивкой и не вырезать лишнего. В большинстве случаев сенсор расположен в нижней части испарителя.
Датчик температуры холодильника | Датчики температуры
Cопротивления терморезисторов холодильника Liebherr
Что я думаю по этому поводу. Скажем у простых двухкамерных холодильников Liebherr есть только один датчик и его сопротивление точно должно изменяться согласно таблички. Пробывал подкидывать что-то очень похожее, но работал плохо. В одном случае не стартовал вовремя и соотвественно морозпльная камера размораживалась. В другом случае холодильник перемораживал в холодильном отделении.
Другой вариант Bosch. Там два терморезистора и при выходе одного из них можно поиграться.
robocop. подскажите пожалуйста, табличка сопротивлений, которую Вы привели, она для датчика который в холодильной камере или морозильной? Или эти датчики одинаковые?
Мне, как и dim.
0. нужен датчик холодильной камеры LIEBHERR CN 38030.
Холодильник находится далеко, поэтому не хотелось бы взять не подходящий датчик, но с другой стороны брать все датчики тоже нет желания.
Видео о ремонте
Одной из частых поломок холодильного оборудования, является выход из строя терморегулятора холодильника. Данное устройство, отвечает за поддержание установленного пользователем температурного режима в холодильнике, путем своевременного включения или отключения компрессора. Таким образом, если холодильник не держит температуру – возможно, этому виной терморегулятор. Независимо от торговой марки, будь то холодильник Атлант. или старый холодильник Стинол. и даже в новом холодильнике Индезит. такое устройство как терморегулятор, может поломаться.
Ремонт терморегулятора холодильника, обычно не производится. При его поломке, производят замену на новый терморегулятор, чем гарантируется стабильная работа холодильника и точное поддержание заданной температуры. Замена терморегулятора в холодильнике, для опытного мастера сервисного центра «Руки из плеч», не составит особого труда, и не отнимет много времени.
Опытные специалисты, способны заменить терморегулятор холодильника, как говорится, «с закрытыми глазами». С подобными неисправностями, они сталкиваются ежедневно, благодаря чему, обладают высокой квалификацией и колоссальным опытом.
Сколько стоит замена термодатчика?
Вы спросите: «сколько стоит замена датчика температуры в холодильнике»? Мы с радостью ответим – «недорого». Во многих случаях, общая стоимость продуктов в холодильнике — больше, чем стоимость замены термодатчика. Именно поэтому, Вам стоит немедленно обратиться в сервисный центр «Руки из плеч» и оформить заявку на выезд мастера по телефону 8 800 500-66-21. Не пройдет и пары часов, как мастер прибудет по Вашему адресу, и устранит неисправность.
Ремонт холодильников
Датчик тeмпeратуры для холодильников Либхер Liebherr
В холодильнике Либхер (Liebherr) серий CN, CB, CK температурный датчик одного и того же типа применяется на испарителе, в холодильной и морозильной камерах (для холодильников выпуска после 2002 года с электронными платами управления).
В холодильниках Liebherr серии KGB, KGT (год выпуска до 2002) в холодильной камере два одинаковых датчика, а в морозильной камере датчик с меньшим сопротивлением
Датчик холодильников Liebherr (Либхер)-TS-LBH-1259
датчик Liebherr универс.
TS-LBH-1246
датчик испарителя и хол.камеры для Liebherr KG.
В холодильнике Liebherr (Либхер) — 3 или 4 датчика температуры. На испарителе, в воздухе морозильной камеры, в воздухе холодильной камеры, и, для некоторых моделей, в зоне свежести. В 90% случаев неисправности датчика в холодильниках Liebherr (либхер) из строя выходит датчик испарителя.
Проявления неисправности датчика испарителя Liebherr Либхер
- намерзание льда внизу на задней стенке
- повышенная температура в холодильной камере
- пониженная температура в холодильной камере
- ошибка «F2» или «F4» на индикаторе температуры
(для моделей с цифровым индикатором)
Как заменить термистор холодильника
Пожалуйста, включите JavaScript для просмотра веб-сайта.
руководство по ремонту содержит пошаговые инструкции по замене термистора холодильника. Термистор улавливает изменения температуры в холодильнике и посылает на плату управления сигнал об изменении температуры. Если термистор выйдет из строя, холодильник не будет поддерживать установленную вами температуру, в результате чего продукты либо замерзнут, либо испортятся из-за того, что в нем слишком холодно или слишком тепло. Замените термистор на одобренную производителем деталь холодильника, подходящую для вашей модели.
Посмотрите наше видео об устранении неполадок, чтобы определить, работает ли термистор в вашем холодильнике. Хотя термистор в этом видео может быть в другом месте, устранение неполадок такое же.
Используйте эту базовую процедуру для замены термистора в холодильниках Kenmore, Frigidaire, Whirlpool, GE, Maytag, Amana, KitchenAid, Samsung, LG, Gibson, Crosley и Haier.
Быстрые ссылки
Необходимые инструменты
Гаечный ключ на 1/4 дюйма
Отвертка
Рабочие перчатки
Сложность ремонта
Требуется время
15 минут или меньше
Сложность ремонта
Требуется время
15 минут или меньше
.
Отключите холодильник от сети или отключите автоматический выключатель холодильника.
Совет: Переместите скоропортящиеся продукты в холодильник или другое охлаждаемое помещение. Холодильник будет обесточен примерно на 30 минут, что не повлияет на большинство охлажденных или замороженных продуктов.
02.
Снимите крышку термистора

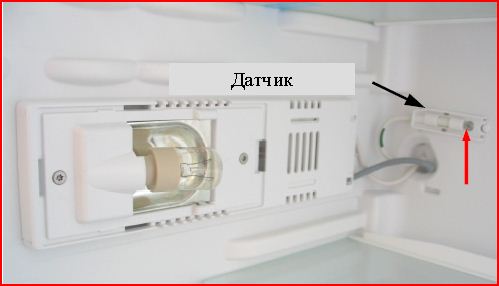

Найдите термистор в отделении холодильника; он находится под небольшой пластиковой крышкой, прикрепленной к поверхности задней стенки, боковой стенки или потолка.
Освободите крышку термистора и вытащите термистор из крышки.
Совет. Чтобы найти этот компонент, см. схему со списком деталей для вашего холодильника.
ФОТО: Снимите крышку термистора.
03.
Снимите термистор
Вытащите термистор из монтажного зажима и отсоедините жгут проводов. Снимите термистор.
04.
Установите новый термистор
Прикрепите термистор к монтажному зажиму, а затем к жгуту проводов.
05.
Установите крышку
Установите на место крышку термистора и установите снятые полки.
Восстановить подачу электроэнергии
Включите холодильник или включите домашний автоматический выключатель, чтобы восстановить подачу электроэнергии.
Предупреждение: Ремонт бытовой техники может быть опасным. Используйте надлежащие инструменты и защитное оборудование, указанные в руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и способны завершить ремонт. Некоторые виды ремонта должны выполняться только квалифицированным специалистом.
