Где в стиральной машине находится прессостат: Где стоит и как выглядит прессостат в стиральной машине?

Где стоит и как выглядит прессостат в стиральной машине?

Сбой в работе или поломка техники требует диагностики и ремонта внутренних элементов. Иногда нужно заменить одну из деталей, чтобы восстановить полноценную работу машины. Где расположен прессостат в стиральной машине? Это зависит от производителя СМА. Определение местонахождения и внешнего вида устройства помогут в его проверке и замене.

Реле, датчик или прессостат — это возможные варианты названия небольшого элемента, который контролирует уровень воды в баке. От корпуса реле до бака ведет трубка. Когда вода поступает в машину, давление повышается, что фиксирует датчик, переключая контакты. Управляющий модуль получает сигналы от прессостата и останавливает забор воды.

Именно для этого нужен датчик уровня. Замена может потребоваться в случае поломки электрической части (при повреждении контактов) либо выхода из строя самой мембраны, которая воздействует на переключатель. Некорректная работа элемента возможна при засоре трубки мелким мусором.

В таких случаях понадобится отыскать и демонтировать деталь. В современных стиралках датчик уровня воды обычно расположен под верхней крышкой корпуса. Чтобы его обнаружить, поступите так:

• Отключите машину от электропитания.
• Перекройте впускной вентиль.
• Выкрутите два винта сзади и сдвиньте крышку.
• Снимите ее с корпуса.

Теперь осмотрите верхнюю часть. Траектория размещения немного разная в таких моделях:

• В СМА «Индезит», «Самсунг», «Канди», LG датчик находится сбоку, ближе к правой стенке. Обычно прессостат крепится не точно по центру, а ближе к углу лицевой панели.
• Машины марок «Ардо» и «Вирпул» также оснащены реле, которое видно сверху у боковой стенки ближе к задней крышке агрегата. Ориентир — задний угол корпуса.
• Стиралки фирмы Bosch отличаются довольно крупным элементом. Найти его можно в центре у боковой правой стенки. В отдельных моделях прибор немного опущен вниз, что составляет сложность для поисков.
  Все же датчик находится под поперечной планкой и часто скрыт проводами.

Если внешний осмотр не помог обнаружить прибор, попытайтесь найти тонкую трубку, которая идет от бака. Проследите за ее направлением и отыщите устройство.

В старых моделях стиральных машин (чаще вертикальной загрузки) реле может располагаться снизу, в поддоне. Это несколько затруднит поиск, поэтому при возможности загляните в инструкцию. Нижнее размещение усложняет конструкцию техники, поэтому сегодня его не используют.

Как выглядит прессостат?

На этот вопрос сеть ответит вам тысячами картинок с разными изображениями. Мы уже выяснили, где стоит реле, осталось определить внешний вид устройства.

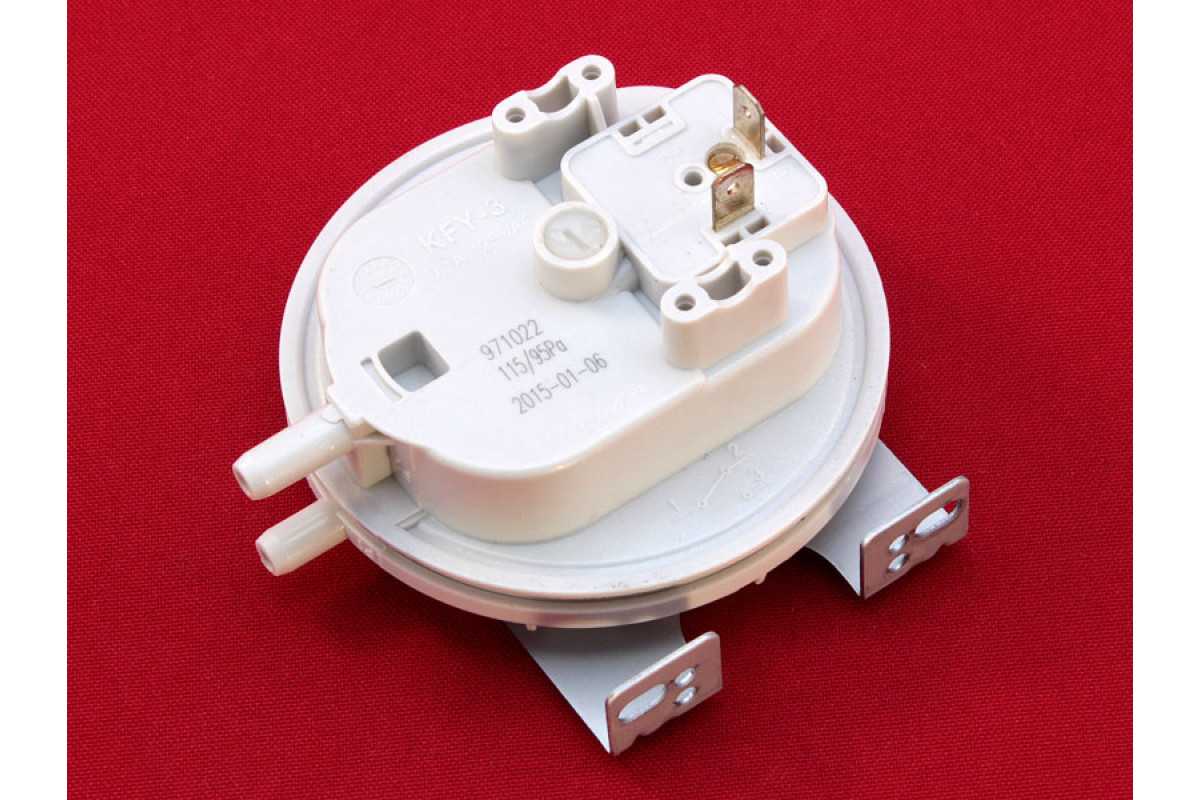

Чаще всего прессостат представляет собой круглую деталь, похожую на таблетку. Иногда это может быть устройство прямоугольной формы. Неизменным остается тот факт, что к датчику ведет трубка давления, а также подключена проводка. Крепится деталь к корпусу при помощи одного-двух винтов.

Обнаружить деталь поможет видео:

Благодаря электрической части прессостат связан с управляющим модулем и может отправлять сигналы. Типичными признаками поломки датчика являются:

• Перелив или недолив воды в баке.
• Отсутствие слива отработанной жидкости.
• Постоянный набор и слив воды.

Понятно, что если реле не отправит сигнал о необходимости слива жидкости из бака, то модуль не запустит насос. Поэтому при подобных неполадках датчик уровня обязательно проверяется. Иногда о некорректной работе устройства подсказывает система самодиагностики стиралки. Тогда на дисплее выводится код ошибки. Расшифровка указана в инструкции.

Демонтаж реле уровня

Все же решили снять и осмотреть датчик? Тогда после снятия верхней крышки отыщите прибор и поступите так:

• Отключите проводку от контактов реле.

• Отсоедините трубку.
• Выкрутите крепежный винт.

Деталь у вас в руках. Проведите осмотр прессостата и его трубки на засор. Кстати, реле не подлежит ремонту, поэтому со старым прибором можете пойти в магазин и выбрать замену.

Как видите, добраться к прессостату максимально просто, да и демонтаж не вызывает сложностей. Соблюдайте технику безопасности при разборке и обязательно отключайте машинку от электричества.

Где находится прессостат в стиральной машине

Большинство современных стиральных машин-автоматов имеют функцию самодиагностики возникающих неисправностей. И это очень удобно, так как пользователь, увидев на дисплее код ошибки, может без труда понять, какой элемент стиралки вышел из строя и приступать к починке. Если машинка определила поломку прессостата, то для замены неисправной детали необходимо знать, как она выглядит и где расположена в системе. Разберемся, где находится прессостат в стиральных машинах-автоматах разных производителей.

Где может стоять датчик уровня?

Отыскать датчик уровня жидкости в стиральной машине довольно просто. В большинстве случаев он находится непосредственно под верхней крышкой автомата. Чтобы получить свободный доступ к месту установки прессостата необходимо обесточить машинку, отключить её от водопроводной и канализационной сети и немного выдвинуть вперед. Затем предстоит открутить два болта, удерживающих верхнюю крышку корпуса и аккуратно снять её.

1. Владельцы стиралок таких брендов как Индезит, ЭлДжи, Аристон и Самсунг увидят датчик уровня около правой боковой стенки агрегата, в углу, ближе к передней стороне машинки. Встаньте лицом к люку автомата, и вы обязательно увидите, где находится прессостат.

2. Обладатели моделей брендов Вирпул и Ардо отыщут датчик тоже около правой стены, ближе к заднему углу.

3. Стиральный машины Бош оснащены крупным прессостатом, который расположен также на правой стенке агрегата, ближе к её центру. На отдельных моделях датчик уровня опущен вниз, и пользователь ошибочно полагает, что автомат не имеет прессостата, однако он есть, просто скрыт от глаз балкой и проводкой.


Чтобы понять, где стоит датчик уровня, найдите внутри тонкую резиновую трубку и отследите, куда она направлена.

В случае, когда найти прессостат на правой стенке не получается, ищите деталь сверху корпуса. Производители очень редко ставят датчик уровня снизу, ведь это значительно усложняет конструкцию агрегата. Прессостат может быть поставлен в поддоне только на очень старых стиральных машинах, имеющих вертикальный тип загрузки белья.

Как выглядит данная деталь?

Чтобы пользователю найти датчик уровня жидкости в стиральной машине, необходимо знать, что собой представляет этот элемент. Посмотреть на прессостат можно в интернете, для этого вбейте в поисковую строку запрос «Прессостат машины-автомата». В «Картинках» будут находиться около трех тысяч изображений датчиков различных моделей стиралок, которые достаточно схожи между собой.

Элемент, контролирующий уровень воды в баке, выполнен в форме небольшого пластикового круга. К прессостату подключены питающие проводки и трубка. Вся конструкция подсоединена к резервуару, который находится под высоким давлением.

Когда в стиральную машину набирается вода, через трубочку нагнетается давление, которое соответствует уровню набранной в бак жидкости. Если воды в системе достаточно, происходит замыкание специального реле. Таким образом датчик передает сигнал на управляющий модуль и набор воды через наливной шланг прекращается.

К корпусу датчик уровня крепится либо специальными защелками, либо несколькими саморезами, поэтому отсоединить его от стенки очень легко. Чтобы снять прессостат, открепите все провода, идущие к нему, и вытащите трубку. После этого производите демонтаж детали.

Надеемся, указанные сведения помогут отыскать и заменить прессостат в стиральной машине любой марки. Место расположения датчика уровня жидкости подобрано очень удачно, и чтобы найти его, пользователю придется приложить минимум усилий.



• Поделитесь своим мнением — оставьте комментарий

Где находится прессостат в стиральной машине

Большинство современных стиральных машин имеют функцию самодиагностики возникающих неисправностей. И это очень удобно, так как пользователь, увидев код ошибки на дисплее, может легко понять, какой элемент стиралки вышел из строя и приступить к его устранению. Если машина определила выход из строя прессостата, то для замены неисправной детали нужно знать, как она выглядит и где находится в системе. Разберемся, где находится прессостат в автоматических стиральных машинах разных производителей.

Где может стоять датчик уровня?

Найти датчик уровня жидкости в стиральной машине достаточно просто. В большинстве случаев он находится прямо под верхней крышкой машины. Чтобы получить свободный доступ к месту установки прессостата, необходимо отсоединить автомат, отключить его от водопроводно-канализационной сети и немного выдвинуть вперед. Затем нужно открутить два болта, удерживающих верхнюю крышку корпуса, и аккуратно снять ее.

1. Владельцы стиральных машин таких марок, как Indesit, AlGi, Ariston и Samsung увидят датчик уровня возле правой боковой стенки агрегата, в углу, ближе к передней части машины. Встаньте лицом к люку машины, и вы обязательно увидите, где находится прессостат.

2. Владельцы моделей марок Virpul и Ardo также найдут датчик у правой стены, ближе к заднему углу.

Стиральные машины Bosch
3. оснащены большим прессостатом, который также расположен с правой стороны агрегата, ближе к его центру. На некоторых моделях датчик уровня опущен вниз, и пользователь ошибочно полагает, что в машине нет прессостата, однако он есть, он просто скрыт от глаз балкой и проводкой.


Чтобы понять, где находится датчик уровня, найдите внутри тонкую резиновую трубку и отследите, куда она указывает.

Если вы не можете найти реле давления на правой стенке, поищите деталь в верхней части корпуса. Датчик уровня производители очень редко размещают внизу, потому что это сильно усложняет конструкцию агрегата. Реле давления можно размещать на поддоне только на очень старых стиральных машинах с вертикальным типом загрузки.

Как выглядит эта часть?

Чтобы пользователь мог найти датчик уровня жидкости в стиральной машине, необходимо знать, что это за элемент. Прессостат можно посмотреть в интернете, для этого в поисковую строку наберите «Прессостат автомата». В «Картинках» будет около трех тысяч изображений датчиков различных моделей стиралок, которые достаточно похожи друг на друга.

Элемент, контролирующий уровень воды в баке, выполнен в виде небольшого пластикового кружочка. Силовой провод и трубка подключаются к реле давления. Вся конструкция соединена с резервуаром, который находится под высоким давлением.

При накоплении воды в стиральной машине по трубке нагнетается давление, соответствующее уровню жидкости, собранной в баке. Если воды в системе достаточно, замыкается специальное реле. Таким образом датчик передает сигнал на модуль управления и забор воды через наливной шланг прекращается.

Датчик уровня крепится к корпусу либо специальными защелками, либо несколькими саморезами, поэтому его очень легко отсоединить от стены. Чтобы снять прессостат, отстегните все провода, идущие к нему, и вытащите трубку. После этого демонтируйте деталь .

Надеемся, что приведенная выше информация поможет вам найти и заменить прессостат в стиральной машине любой марки. Расположение датчика уровня жидкости выбрано очень удачно, и чтобы его найти, пользователю придется приложить минимум усилий.

• Поделитесь своим мнением — оставьте комментарий

Как проверить реле давления в стиральной машине (датчик уровня воды)

Какую роль играет реле давления в стиральной машине? Основной задачей этой части является измерение объема жидкости, а также определение переполненности или дефицита. Это устройство является незаменимой запчастью для стиральных машин, ведь без него невозможно будет определить, сколько воды нужно закачать в бак, а главное, нужно ли еще что-то добавить для обеспечения стабильной работы техники . Для удобного управления всеми процессами стирки используется и эта деталь. Но в некоторых ситуациях могут возникнуть проблемы и тогда будет необходима настройка реле давления.

Мелкая деталь — важные особенности

Для чего нужен прессостат и какова его роль

Что такое прессостат и зачем его устанавливают в стиральную машину уже понятно, но какой у него вид? Это устройство имеет небольшую округлую форму из пластика. Непосредственно к нему подключается пара проводов и специальная трубка. Для функционирования датчика, показывающего объем залитой воды, он будет подключен к баку, где отмечен очень высокий показатель давления.

Как только насос начнет качать воду, то с помощью трубки давление начнет постепенно увеличиваться. Он будет полностью соответствовать количеству собранной жидкости. Как только воды в баке становится достаточно, чтобы прекратить ее подачу, сначала замыкается установленное реле, а затем размыкается определенный контакт. Таким образом, главный процессор стиральной машины, управляющий ее работой, получает необходимый сигнал о том, что в баке накопилось достаточно воды для запуска водного цикла и можно начинать стирку.

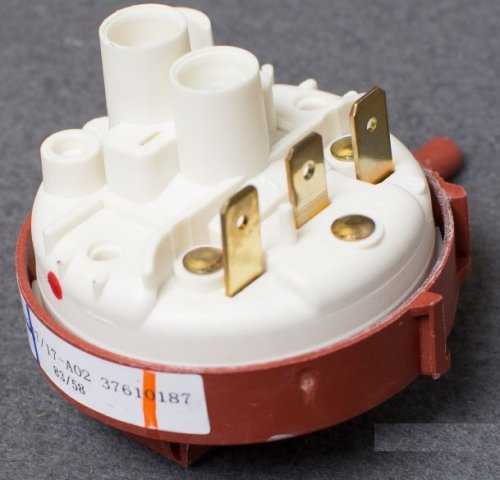

Внешний вид детали

Как настроить реле давления?

Чтобы реле давления точно контролировало количество набираемой жидкости, необходимо задать некоторые настройки и установить оптимальный уровень давления. Благодаря этому он сможет в нужный момент подать сигнал на прекращение подачи воды и запустить выбранный режим стирки. Как правило, производитель устанавливает датчик непосредственно на стиральную машину, задавая некоторые базовые стандарты для своей модели. Владелец очень редко сталкивается с подобной проблемой, которую необходимо решать в кратчайшие сроки. Если это все-таки произошло, в первую очередь вам нужно будет узнать, как проверить прессостат, установленный непосредственно в вашей стиральной машине.

Расположение датчика и винта регулировки

Иногда можно встретить владельцев стиральных машин, которые сбивают установленные стандартные настройки, влияющие на работу прессостата. Любые факторы могут вызвать проблемы. Достаточно хоть немного изменить положение, в котором находится специальный винт, соединенный с корпусом машины. Если его повернуть в ту или иную сторону, это будет способствовать повышению или понижению уровня давления и неисправности регулятора уровня воды, что приведет к неверным показаниям датчика.

Не пытайтесь изменить настройки самостоятельно.

Какие неисправности могут возникнуть в работе детали

Когда в работе есть какие-либо сбои, то проверка прессостата стиральной машины является обязательным условием. Она позволит определить, что именно сломалось или спровоцировало неисправность эта часть.

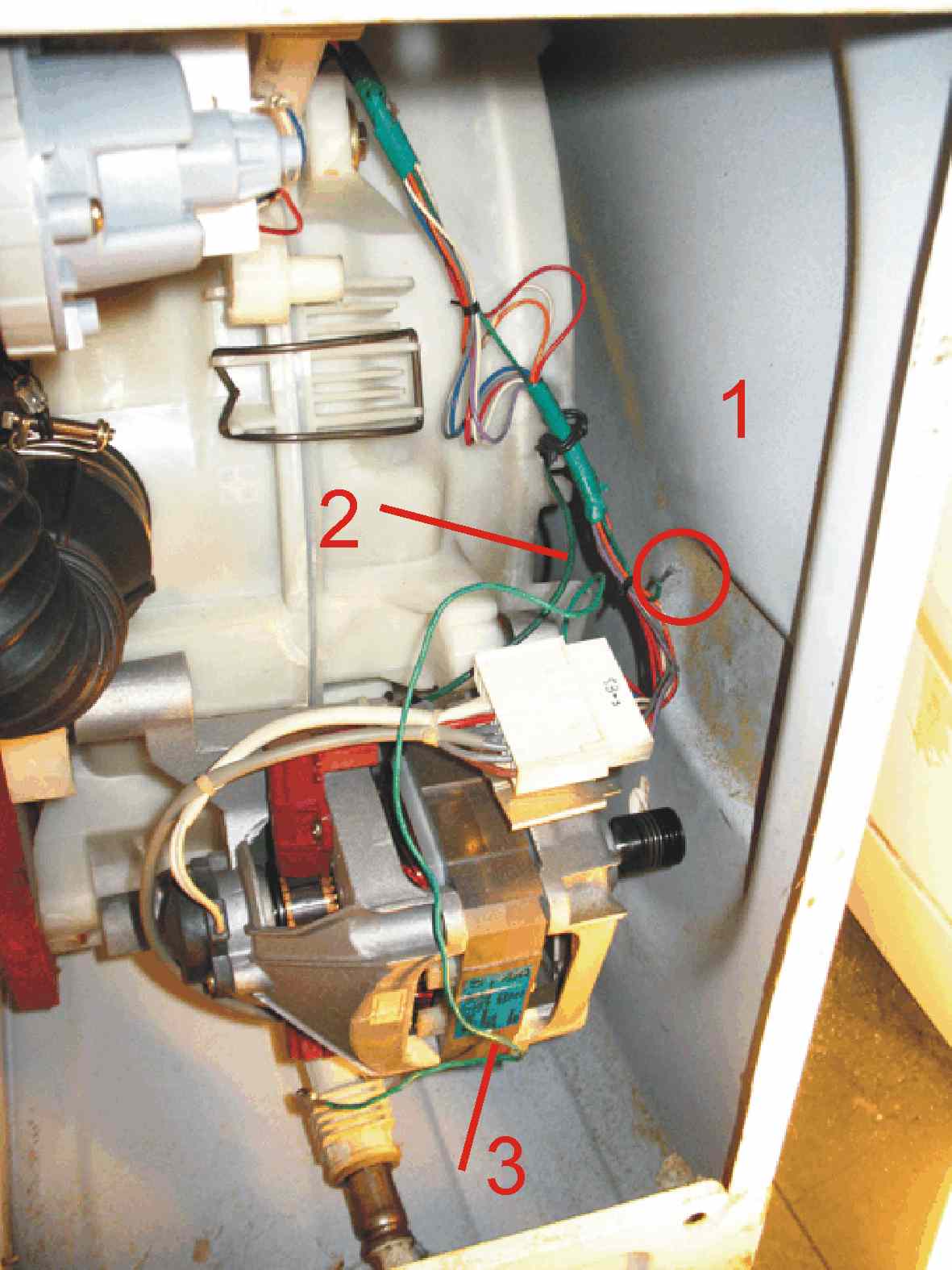

Расположение прибора

О том, что были определенные проблемы с датчиком, можно говорить следующее:

1. Процесс стирки начинается при критически низком уровне жидкости, или вообще без воды. Чаще всего в машинах активируются определенные программы, которые активируются при выборе режима. В случае неисправности автомат может запустить датчик температуры стиральной машины и ТЭН, когда нужный градус для стирки еще не достигнут. В конечном результате это может привести к перегоранию ТЭНа, который не должен выполнять такую ​​функцию.
2. В барабан поступает много воды или ее количество может быть немного недостаточным. В некоторых ситуациях вода может скапливаться без остановки, что может привести к серьезному повреждению самого оборудования.
3. По окончании очередного цикла грязная вода из бака не удаляется. Иногда в конце программы отжима загрузочный люк может блокироваться. Стоит отметить, что проблемы с отжимом не всегда вызваны поломкой или неисправностью прессостата.
4. Стиральная машина не полоскает выстиранное белье.

Такая маленькая мелочь отвечает за задачи, которые так важны в процессе стирки. Поэтому нужно время от времени осматривать ее и при этом не лишним будет проверить датчик температуры, встроенный в стиральную машину.

Как проверить реле давления на наличие проблем?

Иногда возникает неприятная ситуация, когда реле давления начинает «глючить». В этом случае вся система будет функционировать неправильно – машина перестанет выполнять заданные команды, начнутся сбои.

Причину неисправности стиральной машины можно определить только при ее разборе и осмотре всех важных деталей, включая датчик и прессостат. Разбор машинки требует времени, поэтому первым делом необходимо выяснить, где именно находится прессостат в вашей модели стиральной машины.

Небольшая деталь может вызвать серьезные проблемы.

1. В первую очередь нужно аккуратно снять верхнюю панель стиралки. Для этого достаточно открутить болты и немного сдвинуть панель в ту сторону, которая будет от вас противоположна. В большинстве современных стиральных машин прессостат находится в верхней части возле боковой стенки.
2. Опытные механики говорят, что достаточно аккуратно отсоединить датчик уровня воды. Фиксируется он в большинстве случаев парой винтов, которые можно выкрутить всего за несколько минут.
3. то нужно аккуратно отсоединить подсоединенные контакты и трубку от прессостата. Следует отметить, что шланг фиксируется с помощью специальных хомутов. В этой ситуации есть два варианта. Или разобрать их, что будет достаточно долго и проблематично. А можно просто их вырезать и поставить новые.

После снятия реле давления осмотрите его со всех сторон, обращая внимание на все, даже незначительные повреждения. На корпусе не должно быть абсолютно никаких повреждений и даже незначительных образований. Также стоит проверить трубку и в каком состоянии находится материал для изоляции проводки. При необходимости нужно прочистить все возможные засоры и убрать повреждения. Советуем обратить внимание на контакты датчика уровня воды. Их необходимо тщательно очистить.

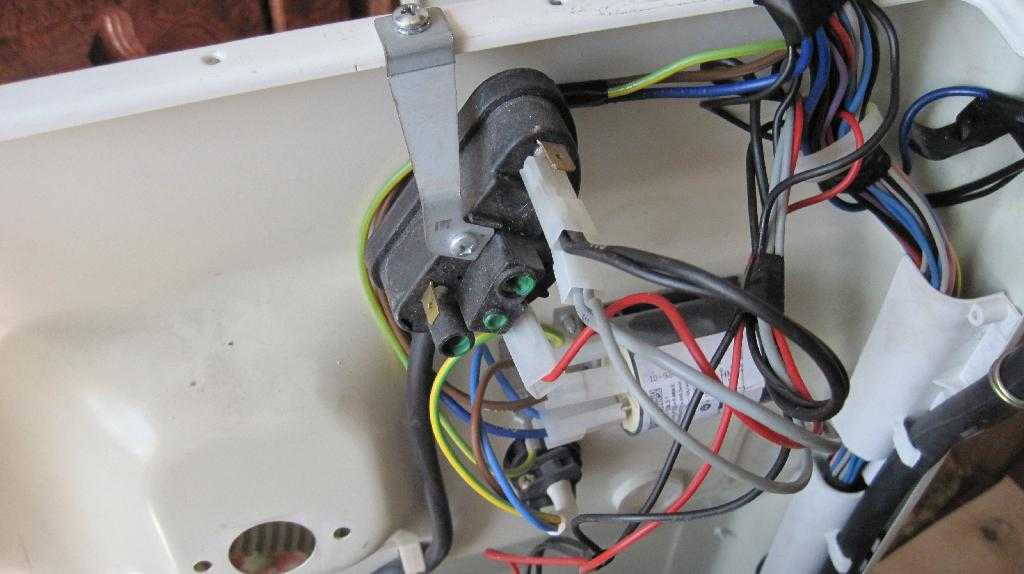

Расположение контакта

Теперь можно проверить само реле давления. Для этого нужно использовать шланг, длина которого будет примерно десять сантиметров. Диаметр шланга должен быть точно таким же, как снятый ранее. Подсоедините трубку к входному штуцеру датчика уровня воды и со всей силой продуйте ее. В этот момент датчик должен издавать щелчки. Их количество будет разным, в зависимости от того, насколько сильно вы дули в шланг.

Если при этой процедуре прессостат не издает абсолютно никаких звуков, то это может означать только одно. Это не работает, и деталь должна быть заменена.

Чтобы наверняка понять, что датчик уровня воды не пригоден для дальнейшего использования, необходимо воспользоваться мультиметром. С помощью этого прибора измеряются показатели сопротивления. Если при впрыске в воздушный шланг уровень сопротивления совсем не увеличивается, то стоит приобрести и установить новый прессостат.

Своевременная проверка датчика – залог нормальной работы стиралки

Это устройство, даже с учетом размеров, играет очень важную роль в работе всей стиральной машины. Если датчик перестанет функционировать, то вы не сможете запустить даже самый простой режим стирки. В некоторых случаях такой сбой может вызвать более серьезные проблемы с оборудованием.

Замена датчика уровня воды дело хлопотное, но сам процесс не очень сложный. Стоит внимательно следить за состоянием стиральной машины и тогда такая поломка будет вовремя устранена, при этом ни одна из важных запчастей не пострадает.

Замена датчика уровня воды в автомате

Если после проверки вы обнаружите, что прессостат не работает, то его следует немедленно заменить. Этот товар стоит недорого, поэтому купить его может каждый.
