переделка двигателя от стиральной машины
Чистая энергия, полученная на основе природных ресурсов, является одной из самых популярных тем сегодня. Представьте, что у вас на даче или загородном доме стоит генератор, который питает все ресурсы вашего хозяйства бесплатным электричеством. Это может быть ветро- или гидротурбина – неважно. Вы думаете, это все сказки? Вовсе нет.
На самом деле это технические разработки, которые не так уж сложно и дорого осуществить у себя дома своими руками.

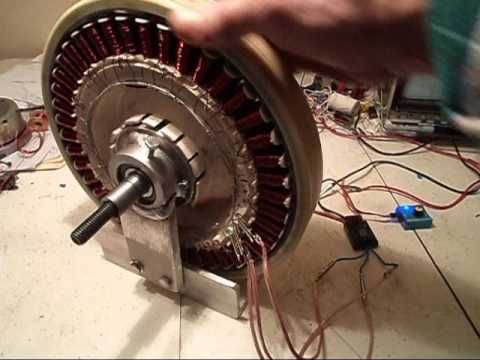

Один из таких вариантов на основе безколлекторного двигателя постоянного тока мы хотим сегодня представить. Автор предлагает такой двигатель от стиральной машины перемонтировать в генератор, перепаяв особым образом ведущие катушки статора. После такой переделки, двигатель можно использовать для ветротурбины. А если его оборудовать водозаборным устройством наподобие турбины Пелтона, тогда можно соорудить гидроэлектрогенератор.
Необходимые материалы и инструменты
Как вы уже наверное поняли, сегодня нам понадобится только сам двигатель от стиральной машины.
Автор использовал инверторный двигатель постоянного тока от американской стиралки Fisher&Paykel. Подобные двигатели использует в своей продукции компания LG, присутствующая у нас на отечественном рынке.
- Паяльник, флюс и припой;
- Горячий клей;
- Мелкозернистая наждачка – нулевка.
Инструменты: кусачки, плоскогубцы, малярный нож.
Приступаем к перемонтировке двигателя
Для работы необходимо будет демонтировать двигатель из корпуса машины. Он состоит из трех основных частей:

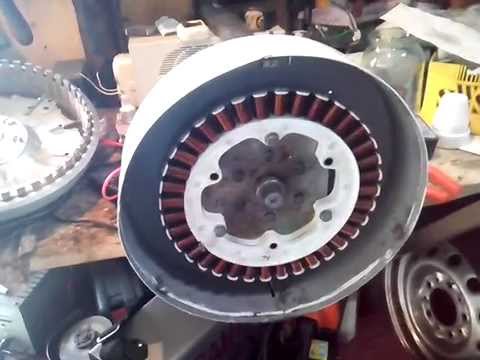

- Статор – круглая платформа с ведущими катушками обмотки, расположенными вдоль наружной кромки окружности;
- Ротор – пластиковая или металлическая с пластиковым сердечником крышка. По периметру ее внутренней стенки размещены постоянные магниты;
- Вал – центральная часть двигателя, оснащенная подшипниками для передачи кинетической энергии барабану стиральной машины.
Работать мы будем непосредственно со стартером.
Подготовка статора
Размещаем платформу двигателя на столе, и приступаем к работе. Наша цель – перепаять соединения фаз по другой схеме, отличной от оригинала (фото).
Для удобства можно разметить группы по 3 катушки маркером. Кусачками обрезаем каждый из 6 выходов катушек согласно схеме.
Обрезанные края необходимо отогнуть отверткой или от руки, чтобы с ними было в последствии удобнее работать.
Зачищаем каждый контакт мелкозернистой наждачкой для улучшения спайки.

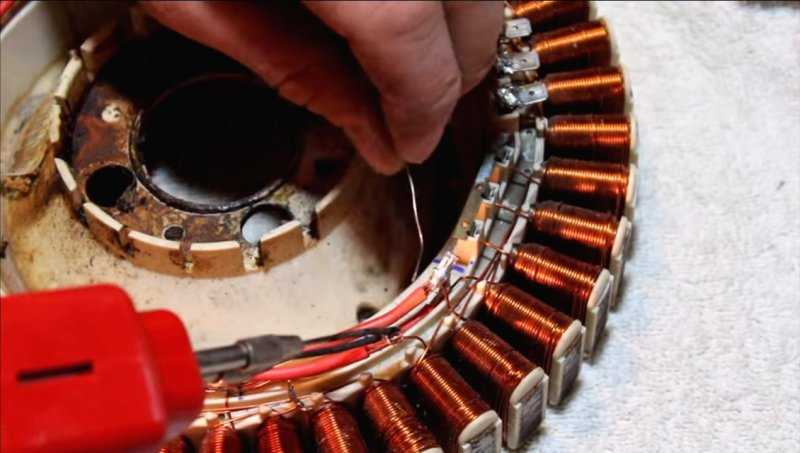

Когда все будет готово и очищено от мусора, соединяем вместе каждую вторую группу из трех контактов. Ручную скрутку усиливаем плоскогубцами.
Паяльником залуживаем скрутку с помощью флюса, и распаиваем ее оловянным припоем.
Отмыкаем скрутку, и пропаиваем ее с обратной стороны. То же проделываем и с остальными контактами. В итоге у нас должно получиться семь скруток.
Закольцовывание фаз
Зачищаем контактную группу, использующуюся для подачи питания двигателю.

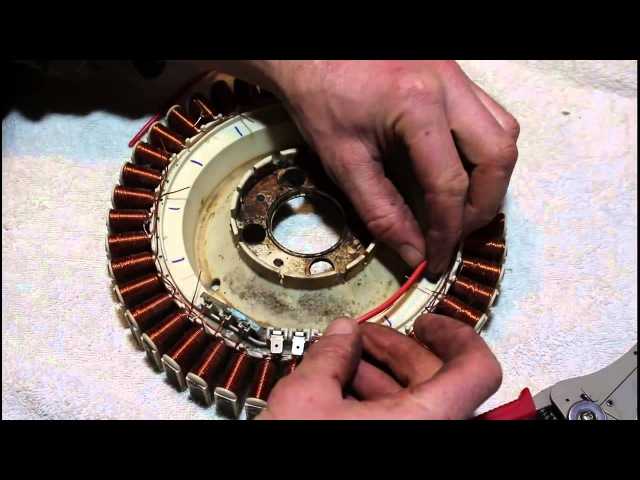

Теперь необходимо закольцевать оставшиеся 3 фазы. Подбираем кольцо для первой фазы. Его делаем из отрезка медного многожильного кабеля. Размечаем и отрезаем его по размеру внутренней окружности платформы.
Оголяем изоляцию в местах соединения со свободными контактами, и зачищаем их наждачкой. Начинаем припаивать кольцо с контактной группы, проходя каждый из семи, заканчиваем последним контактом. Для надежности соединения обвязываем конец контакта на кольце.
Вторую и третью фазы закольцовываем по аналогии с первой. Необходимо следить за тем, чтобы не припаять соседние контакты между собой.
Нанесение изоляции
Наша переделка двигателя под генератор готова. Остается лишь изолировать спайки на кольце и катушках. Альтернативный метод использовал автор изобретения, применив в качестве изолятора горячий клей.
По его заверениям, такая изоляция еще ни разу не подводила. Однако для тех, кто не уверен в таком способе, стоит воспользоваться изолентой. По окончанию работ двигатель собирается, и его можно применять в сборной конструкции генераторной установки.
Смотрите видео
