Как проверить прессостат стиральной машины?

Рейтинг автора

Написано статей

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

У этой статьи: 0 комментариев(я)

Машинка-автомат переливает воду? В бак набирается мало жидкости для стирки? Эти признаки указывают на некорректную работу датчика давления. В публикации мы расскажем, как проверить прессостат стиральной машины, как его отрегулировать и восстановить работу техники. Эти манипуляции можно провести самостоятельно, поэтому «держите руки наготове».

Где находится прессостат? Как работает?

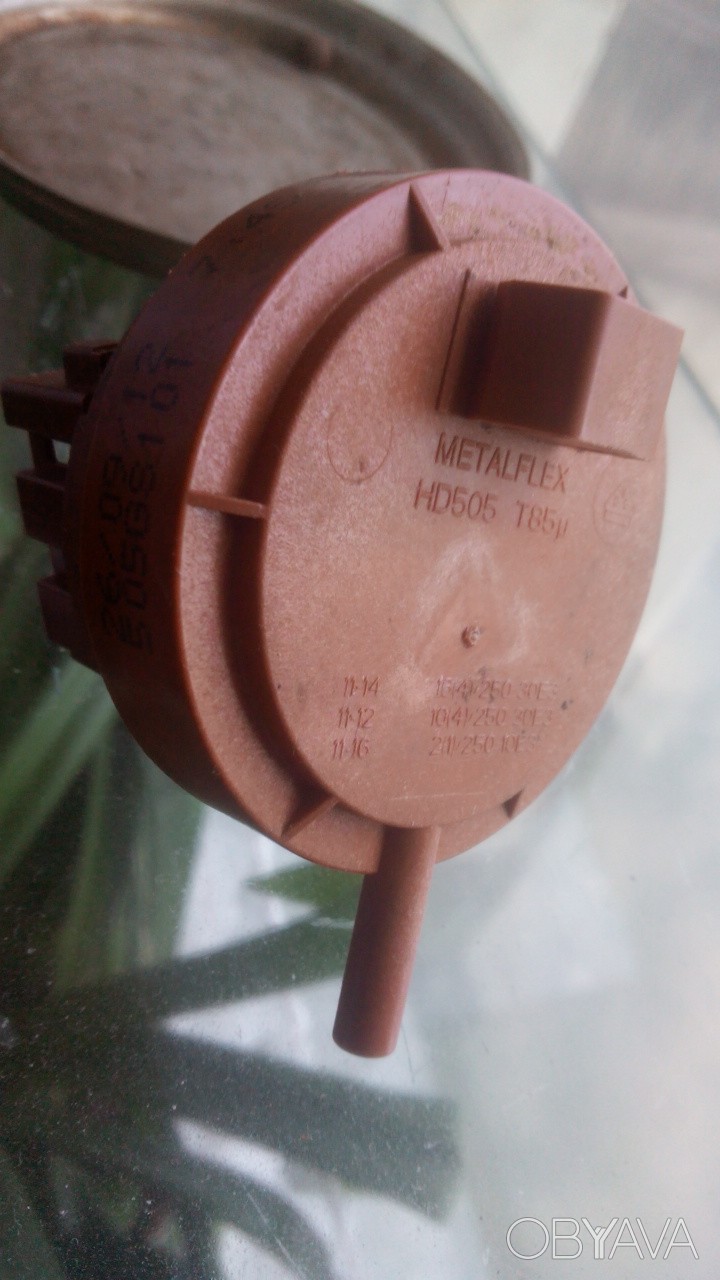

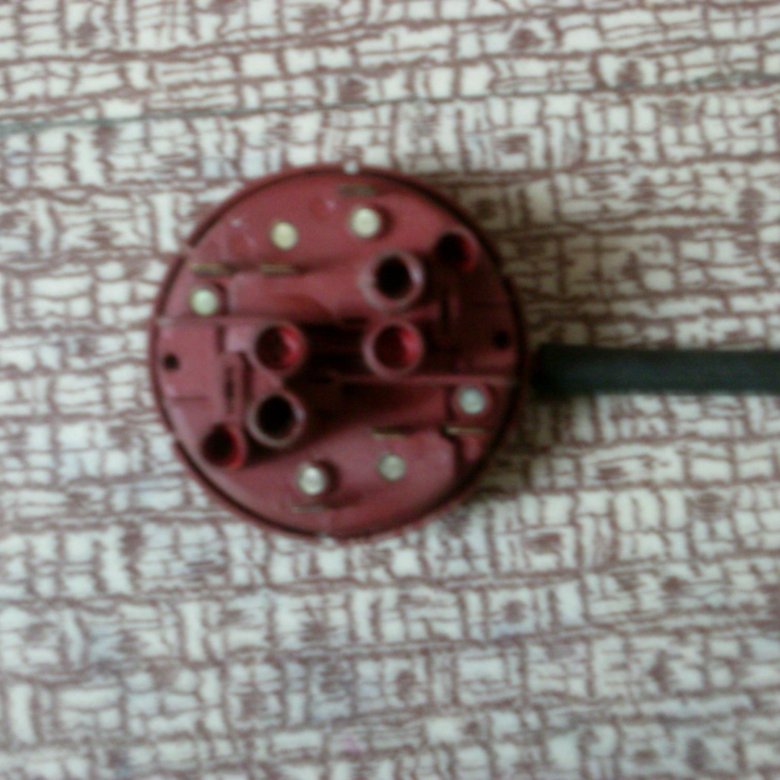

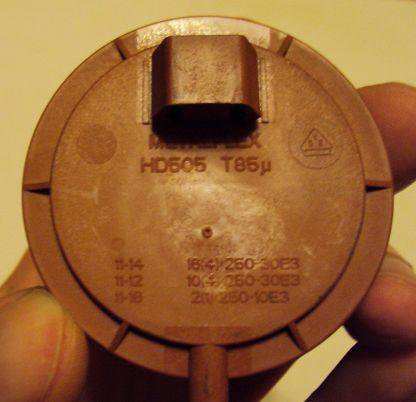

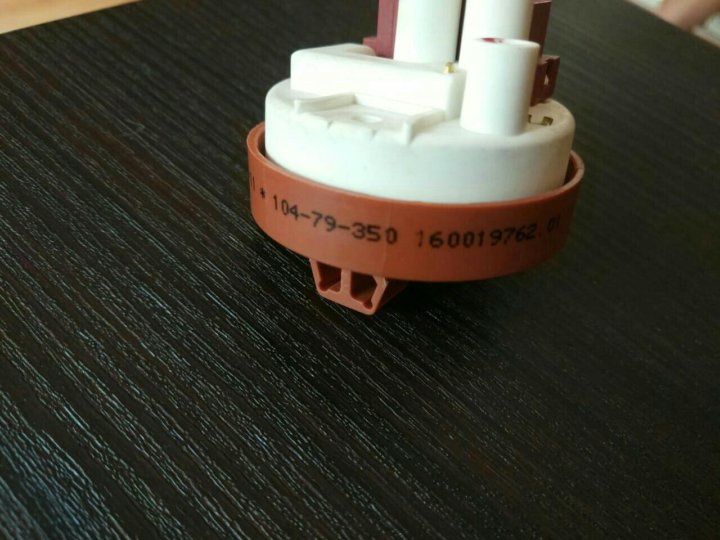

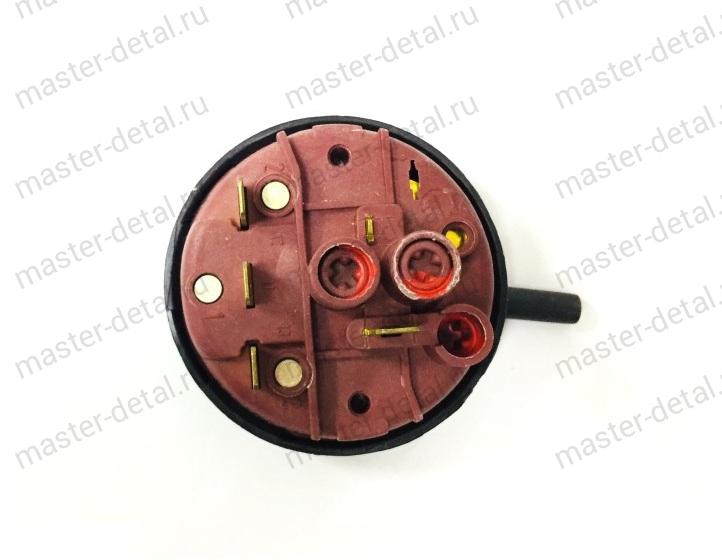

Датчик уровня воды СМ имеет вид небольшой округлой детали с пластиковым корпусом. Расположен он под верхней крышкой стиралки и служит для измерения воды в баке. Так модуль управления «понимает», что пора отключать подачу воды в бак.

Как работает элемент? Его устройство предполагает наличие мембран внутри корпуса, которые изгибаются под воздействием давления.

От детали к баку спускается шланг. Чем больше жидкости забирается, тем сильнее повышается давление в шланге, на что реагирует внутренняя мембрана. В итоге шток замыкает контакт, что и служит сигналом для электронного блока. Как только содержимое бака сливается, шток и мембрана возвращаются в прежнее положение.

Мы разобрались, для чего нужен прессостат. Но как определить, что деталь сломана и нуждается в замене?

Признаки поломки

При неполадке вы можете заметить сбои в работе стиральной машинки-автомата (СМА). Выражается это в таких признаках:

Перелив воды в баке.
Недостаточно жидкости в системе.
Нет слива из бака.
Белье плохо отжимается.
Стирка включается без воды.

Знаком один из симптомов? Необходима замена неисправной детали.

Как в домашних условиях проверить реле стиральной машины?

Если появились подозрения, что элемент вышел из строя либо дает некорректные показания, необходимо провести проверку.

Вытащите вилку из розетки, отключив прибор от сети.
Перекройте впускной вентиль.
Демонтируйте верхнюю крышку.

Выкрутите крепежные винты сзади, сдвиньте крышку назад и снимите с корпуса.
В большинстве моделей изделие находится у боковой стенки.
Отключите контакты от детали.
Выкрутите крепежный винт.
Ослабьте хомут крепления шланга и снимите его с места.

Убедитесь, что в шланге не скопился мусор. Прочистите и промойте теплой водой. Элемент должен быть целым и не иметь повреждений.
Визуально осмотрите корпус прессостата на наличие повреждений. Чтобы проверить эффективность срабатывания, на место шланга подсоедините трубку.
Слегка подуйте в нее. Если слышны щелчки переключения контактов, значит, элемент исправен. Если тишина — желательно поменять датчик.

Подобную проверку можно провести с помощью мультиметра. Установите щупы на реле датчика. Подуйте в трубку. При замыкании контактов на экране тестера изменятся значения.

Выполнив проверку датчика уровня воды, верните его на прежнее место при исправности. Если обнаружена поломка, выполняется замена детали.

Как подключить прессостат?

Иногда при исправности детали нужно знать, как правильно настроить прессостат. Эта работа должна выполняться изготовителем, на уровне сборки. Вы можете провести регулировку прессостата, подкрутив винты на корпусе. Но для этого необходимо иметь схему и понимать специфику настройки.

Для замены подберите подходящий элемент. Покупайте датчик только для вашей марки и модели техники. Если такого нет в магазинах, можно заказать изделие через интернет, напрямую у производителя.

Подключите шланг на прежнее место к датчику.

Подключите фишки проводки.

Закрутите болт.
Верните на место крышку.

Подробности замены показаны на видео:

Регулировка прессостата стиральной машины самостоятельно

Со временем любой элемент стиралки может выйти из строя – уплотнительная резинка начать трескаться, ТЭН перестать греть, датчик уровня воды выдавать непонятную ошибку. О проблеме с прессостатом будет говорить несовершенная система забора воды в бак. Стиральная машинка будет либо не добирать жидкость, либо загружаться ей с избытком.

Не во всех случаях датчик необходимо менять на новый, иногда может потребоваться регулировка прессостата. Сделав попытку отрегулировать деталь своими силами, вы избежите лишних трат на покупку элемента, при этом продлите срок службы имеющегося датчика на много лет. Разберемся, каким образом произвести регулировку детали, отвечающую за набор нужного количества воды в бак.

Перед вскрытием прессостата

После обнаружения неисправности в системе необходимо понять, действительно ли причиной этого стал прессостат. Внимательно произведите осмотр наливной системы, исследуйте шланг и штуцер датчика забора воды, его переходную камеру. На осматриваемых элементах не должно быть:

потертостей, прорех;
налета от средств для стирки.

Если вы обнаружили на деталях засохшее моющее средство, обязательно промойте комплектующие и попытайтесь еще раз запустить автомат. Возможно, эти меры помогут вернуть работоспособность прессостату.

Следом стоит проверить стабильность подключения питающей проводки к датчику. Возможно, какой-нибудь провод стерся или перегнулся. Если дефект был обнаружен, устраните его и проверьте стиралку на работоспособность.

И, наконец, необходимо просмотреть контакты прессостата, если они загрязнены, следует зачистить их. После начать проверку датчика забора воды. Для диагностики потребуется трубка, диаметра, аналогичного постоянному шлангу датчика. Один кончик трубочки придется надеть на входной штуцер прибора, в свободное второе отверстие слегка подуть. Когда датчик работает исправно, он издает пощелкивания. Если и после такой проверки никаких проблем обнаружено не было, необходимо разбирать прессостат.

Процесс регулировки

Не обязательно для настройки датчика уровня жидкости прибегать к помощи профессионалов, ремонтные работы можно выполнить самостоятельно. Необходимо четко следовать представленной ниже инструкции и производить все действия аккуратно, с особой осторожностью. Чтобы отрегулировать датчик уровня стиральной машины нужно соблюдать следующий алгоритм действий:

отключите машину-автомат от электросети и водопровода;
снимите прессостат, открутив пару удерживающих его болтов и аккуратно отсоединив питающие деталь провода;

отыщите специальные винты, предназначенные для притяжения и ослабления внутренних контактов прибора;
удалите с их поверхности остатки герметика.

Данные манипуляции можно назвать подготовительными, основная работа по настройке прессостата только предстоит. Далее, с помощью очищенных винтов, необходимо своими руками пытаться уловить момент сближения и размыкания контактов. Применять при этом придется известный всем «метод тыка», так как специальных устройств, позволяющих установить момент смыкания, у непрофессионала нет. Необходимо поступать таким образом:

проверните первый винт на пол-оборота, подсоедините датчик к автомату, включите машинку и запустите режим стирки;
если в вашем случае изначально не набирался нужный объем воды, а сейчас её стало больше, значит, выбран верный путь действий.
Отверните винт сильнее в том же направлении, после чего залейте часть детали герметиком;
если откручивание болта обусловило обратный эффект, прокрутите его в противоположную сторону на один или полтора оборота.

Главной задачей при регулировке прессостата является выставление оптимальных параметров его работы, чтобы датчик срабатывал в нужное время, четко определял объем воды, набранной в бак.

После того, как винты будут прокручены до нужного положения, не забудьте обработать их силиконовым герметиком, чтобы избежать последующего расшатывания крепежных деталей.

Признаки, указывающие на поломку детали

О поломке датчика уровня жидкости могут свидетельствовать многие факторы. Если прессостат выходит из строя, штатный режим работы стиралки нарушается, машина начитает функционировать некорректно. Указывают на неисправность прибора определенные признаки.

Режим стирки активируется даже при пустом барабане.
ТЭН начинает работать, хотя воды в баке нет. Такое действие непременно приводит к перегоранию нагревателя.
Автоматическая машина набирает «сколько хочет» воды, а не нужный объем, предусмотренный программой стирки.
Стиралка не может слить отработанную воду по завершению цикла.
Режим полоскания в автомате не функционирует.

Самостоятельно диагностировать поломку прессостата несложно, описанные признаки довольно ясно свидетельствуют о проблемах с датчиком. Однако не во всех случаях поможет регулировка датчика, в определенных ситуациях потребуется его полная замена.

Если регулировка не помогла?

Если попытка настроить своими руками прессостат провалилась, это не значит, что нужно менять стиральную машину или срочно звать мастера. Наиболее бюджетным вариантом станет замена неисправной детали на новый датчик.

Важно правильно подобрать прессостат на замену, обязательно учитывать марку и модель вашей автоматической машинки.

Установка нового датчика уровня воды не отнимет много времени. Достаточно лишь снять сломанную деталь, предварительно сфотографировав схему подключения проводки, и после осуществить следующую последовательность действий:

закрепите исправный прессостат в системе;
подсоедините шланг к трубочке датчика и хорошо закрепите его хомутиком;
осмотрите полученное соединение на наличие трещин, заломов, повреждений;
подключите электропроводку по прежней схеме.

Не стоит использовать стиральную машину с нефункционирующим датчиком, это может привести к серьезному сбою в работе автомата, необходимо как можно скорее настроить прессостат или заменить его на исправный.

Затем необходимо собрать корпус машинки-автомата, установив на место верхнюю крышку, включить стиралку в сеть и запустить программу стирки. После замены детали ситуация должна несомненно улучшится.
