Пуско-защитное реле РКТ6 для холодильника Атлант

Описание

Пускозащитное реле РКТ6 поставляется с завода-производителя Атлант с крышкой в сборе.

Состоит из теплового и пускового реле. Предназначено для запуска и защиты компрессора холодильника от перегрузки.

Технические характеристики РКТ6:

• Ток несрабатывания, А   –   1,2;
• Ток срабатывания, А  –   1,8;
• Максимальный ток срабатывания, А  – 6,3;
• Температура срабатывания, °С  –  130±10;
• Время срабатывания, сек  –  6-15.

Совместимость РКТ6 с моделями холодильника Атлант

Обратите внимание! Что при сборке компрессор может отличаться, поэтому перед покупкой крайне советуем посмотреть серию реле РКТ.

Список моделей:
КШД-150 300-60
КШД-215 280-45
КШД-256 280-45

Схема работы реле РКТ Атлант: из чего состоит, способ подключения

Конструкция блока пускозащитного РТ-РКТ

Для того чтобы демонтировать и установить новое реле, нужно снять боковую крышку, отцепить изогнутые концы пружины (сжать концы и приподняв другой край пружины, вытянуть ее на себя). Снять крышку вместе с РКТ. Поддеть и вытащить реле из защитной крышки.

Атлант мхм 162 ремонт своими руками

Самое подробное описание: атлант мхм 162 ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

вернее EXQUISIT MXM-162, но как я понимаю это одно и то же.
симптомы – не охлаждает ХК, журчание хладагента, бесперебойная работа компрессора.

хочу сам заменить капиллярную трубку. шкаф запенен.
где находится вход, подскажите? всю голову изломал, весь инет изрыл.
и можно ли новую КТ пустить поверху пенного шкафа в термофлексе?
и какова ее длина.

нет конечно

у меня в текучке три авто на заправку, холодильник и пара сплитов, своидевчонокдрузей.
холодильник самое сложное.. и если не сделаю – все равно на выброс и покупка нового.
я так подумал – чем отдавать деньги на сторону, я за ≤ сумму оборудование куплю и уже в ноль выйду.

стиралки я давно уж делаю, по авто двигателикоробки перебираю сам. сплитов несколько повесил.
а вот по ремонту холодильного – расширение опыта останавливало только отсутствие оборудования.

з.ы. еще течеискатель едет из китая – здесь на них трехкратная накрутка .

расковырял пену, добрался до входа КТ в трубопровод.
трубка не поддается наружу. она впаяна в трубопроводе в какой-то точке дальше, или должна лежать свободно?

Видео (кликните для воспроизведения).

вытащил трубопровод из пены до самого входа в испаритель ХК слева вверху задней стенки холодильника.
КТ сидит по всей длине.

она доходит до “перешейка” в плачущем испарителе ХК и фиксируется в нем?

Бренд холодильников Атлант белорусского производителя снискал славу надежных аппаратов, срок службы которых исчисляется десятилетием и более. В настоящее время 80 % продукции составляют разновидности двухкамерных моделей с одним и двумя компрессорами. Вечной техники нет, поломки случаются и в холодильнике Атлант. Определим основные причины неисправностей.

Исправная техника не создает проблем, не заставляет обращать внимание на свою работу. Это значит, в камерах поддерживается стабильная температура, сухо, нет посторонних запахов. Работает агрегат в привычном режиме, звуки слива конденсата, включение мотора обходится без стуков, вибрации и свиста.

При любой неисправности холодильника Атлант срабатывает сигнал отклонения от режима – горит красная лампочка.

• перестал морозить;
• нарушается цикл – длительные перерывы или длительная работа компрессора;
• посторонние шумы;
• появились лужи внутри камеры или снаружи;
• в камере нет освещения.

Чтобы точно определить причину того или иного отклонения нужно провести диагностику – по признакам определить возможные неисправности, сверившись с инструкцией, устройством модели одного или двухкамерного холодильника Атлант и провести их ремонт

Перестал морозить холодильник полностью или в одной камере? Проверить, как реагирует аппарат на терморегулятор. Убедиться, что контур герметичный, уплотнение исправное. Важно обеспечить хорошее проветривание прибора снаружи. Если условия эксплуатации не менялись – причина в охлаждающем контуре или термостате.

Нарушен цикл? Команду на включение компрессора дает термостат, он же поддерживает регулирование. Если компрессор работает подолгу – может, не хватает фреона в системе или неисправен датчик температуры. Если в холодильной камере температура понижается до минуса – проверять нужно термостат.

Посторонний шум может свидетельствовать о неисправной подвеске, выработке посадочного места вала или дефекте в компрессоре. Может, прибор стоит близко к другому, вибрация усиливается.

Если внутри камеры при капельной разморозке появились лужи – забилось отверстие отбора конденсата на «плачущей» стене. Вода под днищем? Наверняка сместился конденсатный лоток или трубка над ним. Расположены они над компрессором, следует поправить.

Освещение камеры происходит при замыкании контактов на двери кнопкой. Она может поломаться, или заесть. Лампочки со временем перегорают. Если повреждение в электрической цепи – нужен специалист.

Двухкамерный холодильник может быть с одним или двумя компрессорами. Если компрессор один, две камеры взаимозависимы по распределению хладагента между двумя испарителями. Используется электронное или ручное регулирование. Холодильник Атлант с двумя компрессорами имеет независимые камеры, можно останавливать одну для размораживания или ремонта.

В случае неисправности двухкамерного холодильника Атлант горит лампочка красного цвета – сигнал «Внимание». Устранить неисправность можно самостоятельно, или вызвать мастера, в зависимости от обстоятельств.

Ваш холодильник громко работает? Вооружитесь отверткой и гаечным ключом. Обесточьте прибор. Разверните его и укрепите тепловое реле – оно неведомым образом освобождается от стяжек. После подтяните весь крепеж подвесок мотора-компрессора, отрегулируйте их.

Недостаточно низкая температура в двухкамерном холодильнике Атлант – измените задание на терморегуляторе и проверьте плотность прилегания двери к проему. Возможно, именно из-за этой неисправности и горит красная лампочка.

Если в камере нет света, проверьте, цела ли лампочка. Замените ее на другую, идентичную. Потрогайте кнопку, убедитесь, что она исправна. Если все в порядке, а лампочка не горит – вызывайте мастера.

Доверить диагностику и ремонт двухкамерного холодильника Атлант специалисту следует, когда необходимы специальные приборы и разбор контура. Возможные неисправности в системе охлаждения определяются состоянием компрессора, испарителя и наличием фреона. При неисправности в этом блоке холодильник зачастую не морозит вообще.

Чаще всего в двухкамерном холодильнике Атлант с ручным регулированием неисправности холодильной камеры связаны поломкой термостата. Этот прибор подает команду компрессору, для поддержания температуры в определенном диапазоне. Сбой в регулировании приводит к удлинению цикла между включениями или компрессор не отключается вообще.

Только мастер может определить такую неисправность в холодильнике Атлант как нарушение электрической проводки. Он может снова зажечь лампочку, найти пробой на корпус и изолировать провод.

Двухкамерный холодильник Атлант имеющий 2 компрессора для охлаждения холодной камеры и морозильника конструктивно сложнее, чем с одним. При установленной в морозильной камере разморозке Ноу Фрост, здесь применяется более сложный термостат. Прибор регулирует не только охлаждение, но включает термоэлемент для удаления льда от испарителя. Неисправности в нем диагностируются как коды ошибок на электронном табло. К характерным для моделей Атлант поломкам добавляются:

• не работает одна из камер;
• корпус бьет током;
• табло извещает об ошибке F5.

Двухкамерный двухкомпрессорный холодильник Атлант, с независимыми контурами охлаждения, проще в поиске устранении неисправностей. Две схемы можно проверять независимо. Ошибка F5 – сигнал о скачках напряжения в электрической сети. Защита не позволяет включиться аппарату, пока параметры нестабильны. Лучшим выходом станет установка стабилизатора напряжения.

Следуя техническим требованиям по эксплуатации устройства, можно избежать поломок. Каждая возможная неисправность в инструкции двухкомпрессорного холодильника Атлант отражена. Имеется руководство по устранению проблем. В линейке аппараты с разными составами фреона, с ручным или электронным регулированием.

Понятная инструкция к двухкамерному холодильнику с 2 компрессорами четко объясняет, как устранить мелкие неполадки, когда следует обращаться в сервис центр.

Однокомпрессорный холодильник, при наличии двух зон охлаждения, использует общую схему отбора тепла. При этом в первую очередь хладагент подается в морозилку, потом поступает на охлаждение в камеру с плюсовой температурой.

К неполадкам, требующим специализированного ремонта, относят:

• сбои в работе компрессора:
• нарастание снега и льда в камерах;
• одна из камер не работает.

Если горит красная лампочка – необходим анализ ситуации.

Если в однокомпрессорной модели не работает холодильник, а морозильник функционирует – значит, нужно проверить, не обросли ли льдом лопасти вентилятора, перегоняющие холодный воздух. Возможно, вентилятор придется менять. Может быть, сломался нагреватель испарителя, от которого зависит оттаивание наледи. Растает лед – заработает вентилятор.

Температура в холодильнике повысится,если внутри камеры горит лампочка. Необходимо проверить уплотнения двери. Нельзя выставлять на регуляторах максимальные значения – морозилка получит свою порцию холода, а холодильной камере его не хватит. Между тем оборудование работает на износ, недалеко до аварии.

Предлагаем посмотреть видео, как провести диагностику неисправного холодильника Атлант.

Сообщение painter » 14 май 2013 17:23

. или же идет дальше в испаритель МК?

Сообщение стаспрачкис » 15 май 2013 00:29

Сообщение painter » 15 май 2013 01:28

Сообщение стаспрачкис » 15 май 2013 03:50

Сообщение painter » 15 май 2013 11:49

Сообщение стаспрачкис » 15 май 2013 12:36

Сообщение painter » 15 май 2013 15:34

Сообщение стаспрачкис » 15 май 2013 15:40

Сообщение painter » 16 май 2013 00:02

Сообщение стаспрачкис » 16 май 2013 04:43

Сообщение painter » 16 май 2013 11:02

Сообщение painter » 16 май 2013 11:17

Сообщение стаспрачкис » 16 май 2013 18:35

Сообщение painter » 30 май 2013 01:56

починил.
проведена замена КТ (около метра намотал на фильтр, остальное полупетлей в пенном шкафу), замена компрессора на новый, клейка стыка алюминий-медь поксиполом, ну и заделывание вскрытого шкафа пенным пистолетом и монтажным скотчем само собой.
контур собран, проверен на утечки, заправлен (заправлял по весам, но все равно перезаправил сперва слегка – всас индевел).
пока тестирую неск. часов – полет вроде нормальный.
отдельное спасибо товарищу стаспрачкис за советы.

Перестаньте писать через строчку. (bun

Когда человек замечает, что с его холодильником происходит что-то странное, он выходит из строя, то первая мысль, возникающая в голове, как правило, связана с вызовом мастера. Но принимать таких скоропалительных решений не стоит, ведь можно попробовать самостоятельно исправить неполадку. Естественно, речь не идет о переделке схемы техники. Если владеть определенной информацией, то можно произвести качественно ремонт холодильника. “Атлант” двухкамерный своими руками починить не так сложно, как может показаться, и об этом речь пойдет в данной статье.

Такой поступок можно назвать вполне оправданным, если четко, на достаточном уровне знать схему и устройство холодильника. Неплохо, конечно, иметь хотя бы минимальный практический опыт. В противном случае — браться за эту работу не стоит, ведь такое решение может привести к необратимым, достаточно серьезным последствиям.

Важно! Чтобы как можно реже сталкиваться с возникновением неполадок в работе холодильника, нужно с первого дня правильно ухаживать за ним. Ознакомьтесь с лучшими советами опытных домохозяек по уходу за холодильником.

Если довести технику до такого состояния, что она уже не будет подлежать ремонту, то однозначно придется покупать новую. Поэтому предварительно изучите всю необходимую информацию, ознакомьтесь с тем, как устроены холодильники такой марки, внимательно рассмотрите самые распространенные неполадки и методы их устранения. Оцените собственные силы, хватит ли их, чтобы выполнить подобный ремонт.

Первым делом изучите полезную информацию, прежде чем браться за ремонт холодильника. “Атлант” двухкамерный имеет непростое устройство, в котором рекомендуется как следует разобраться:

• Температура в нем регулируется посредством ручки терморегулятора. Когда она установлена на отметке 7, холодильник работает на всю мощность, максимально охлаждает продукты, хранящиеся внутри.
• Если ручка установлена на l, то это означает, что он настроен на минимальное охлаждение.
• Отметка, обозначенная точкой, указывает на включение прибора в обычном режиме.

Устанавливается ручка терморегулятора в определенном положении, зависимо от таких факторов:

• Какое количество продуктов хранится внутри холодильника.
• Температура окружающей среды.
• Насколько часто открывается дверца.

Важно! Сталкивались с такой проблемой, когда холодильник работает непрерывно? Это может быть связано со множеством причин. На нашем портале есть статья, в которой собрана основная информация, почему холодильник не выключается.

Если после таких манипуляций охлаждение происходит на низком уровне, то придется менять положение регулирующей заслонки, расположенной в поддоне, ведь установленный температурный режим в системе поддерживается автоматически.

Важно! Если вы обнаружили, что на полках скапливается конденсат, то это говорит о повышении уровня влажности.

Чтобы хранить продукты в соответствии с рекомендациями производителя, достаточно снизить температуру внутри холодильной камеры.

Сейчас мы рассмотрим основные неисправности холодильника “Атлант” и их ремонт. Существует ряд незначительных поломок, которые под силу устранить даже новичку.

Важно! Если проблемы более серьезные, связаны с заменой агрегатов или деталей, то покупать необходимо только оригинальные запчасти.

Конечно, устранение таких масштабных поломок лучше доверить квалифицированному специалисту. Но о них мы поговорим позже.

Выполните ремонт холодильника, следуя данным рекомендациям, в зависимости от характера неисправности:

Если в холодильнике загорается красная лампочка, то это — первый признак того, что произошел серьезный сбой, и тут потребуется помощь профессионала.

Основными проблемами, возникающими при возгорании красного индикатора, являются:

• Сокращение цикла работы аппарата.
• Проблемы с мотором-компрессором.
• Быстрое скопление на задней стенке прибора снежной шубы.
• Корпус бьется током.

Если вы имеете хороший опыт в работе с электротехникой, то, конечно, можете попытаться ликвидировать эти проблемы своими силами. Давайте по отдельности рассмотрим наиболее серьезные неисправности холодильника “Атлант” и их ремонт.

Часто так происходит, что из-за повышения уровня напряжения в цепи или неисправности реле прибор перестает работать сразу после включения.

Выполните следующие действия, чтобы определить причину поломки и произвести ремонт:

1. Измерьте напряжение в сети.
2. Если оно соответствует норме, то следует снять реле, напрямую подключить электродвигатель.
3. Если устройство начнет нормально работать, то придется заменить сломанное реле.

Если аппарат без остановки работает, то обратите внимание на то, в каком положении находится ручка терморегулятора и температуру в помещении. Если рычаг установлен правильно, температура воздуха не превышает норму, то придется немного потрудиться.

Необходимо произвести первичную диагностику, чтобы выполнить ремонт компрессора холодильника “Атлант”:

• Как правило, когда ручка терморегулятора остается в нормальном положении, но работает прибор беспрерывно, то причиной такому явлению становится выход из строя терморегулятора.
• Если происходит утечка фреона, то на трубках испарителя отсутствует иней. Тогда лучше доверить ремонт мастеру, который точно определит место поломки и все исправит.

Существует много причин для возникновения этой проблемы, чаще это происходит из-за:

• Резкого повышения температуры воздуха в комнате.
• Недостаточного прилегания дверцы к корпусу.
• Хранения внутри агрегата горячей пищи.
• Работы устройства в режиме слабой продуктивности.

Чтобы решить подобную проблему, придется перебрать все варианты, например, повысить мощность работы агрегата, проверить плотность прилегания уплотнителя, всевозможными способами, попытаться снизить температуру воздуха.

Важно! Чем может быть опасна для техники снежная «шуба»? Как правильно должен проходить процесс разморозки холодильника, какие приспособления для этого понадобятся и много другой полезной информации читайте в нашей статье, посвященной разморозке холодильника.

Если при соприкосновении с корпусом холодильника вы чувствуете малейшие разряды электрического тока, то это говорит о том, что где-то оголились провода и начали контактировать с корпусом. В такой ситуации поможет только мастер, он сделает все необходимые замеры сопротивления изоляции проводов, определит место неполадки и устранит ее.

В этой статье мы рассмотрели наиболее частые причины обращения в сервисные центры по ремонту бытовой техники. С частью из них вы точно сможете справиться самостоятельно, а если нет, то будете иметь представление о том, что именно должен сделать мастер. Такая информация в любом случае будет полезной, чтобы не переплачивать за услуги и контролировать качество их предоставления.

Терморегулятор – одна из запчастей холодильника, довольно часто ломающаяся и приводящая холодильник в нерабочее состояние. Терморегулятор может быть расположен как внутри холодильной камеры, так и вне камер – под крышей.

В современных холодильниках большинства моделей, работающих на фреоне R600A термореле вынесено за пределы камер из соображений безопасности. Так же под крышей холодильника термореле устанавливают в холодильниках с нижней МК и в двухкомпрессорных холодильниках.

Как заменить терморегулятор, установленный вверху холодильника Атлант, Индезит и др. со скрытым в корпусе испарителем ХК, например моделей МХМ-162, МХМ-1809, МХМ-1704 и т.п.

Очень просто – разобрав пол холодильника. Процесс разборки верха холодильника такой же, как и при перенавеске двери холодильника .

Снятие терморегулятора начинаем с разборки крыши холодильника. Вначале снимается маска (2 шурупа крепления видны при открытой двери холодильной камеры). Далее отвинчиваем 4 винта крепления монтажной панели и снимаем с нее термореле, открутив гайку на оси и разъединив контакты. Откручиваем 2 винта верхней петли и снимаем дверь холодильной камеры. Далее 2 шурупа в крышке сзади холодильника – и приподнимая крышку, извлекаем трубку терморегулятора из корпуса холодильника (вход загерметизирован липучкой). Расправив под крышей пару витков трубки, полностью достаем терморегулятор.

Установка нового – в обратной последовательности, трубку вставляем до упора и герметизируем.

Заменить терморегулятор в холодильнике можно и без снятия двери, но при этом рискуем поломать крышу.

1. Снять накладку петли верхней, отвернуть 2 болта и снять петлю верхнюю.

2. Снять дверь холодильной камеры.

3. Снять заглушку (в крыше) и отвернуть 1 винт (с внутренним шестигранником) крепления крыши.

4. Отвернуть 2 самореза крепления крыши (сзади) и снять крышу.

5. Снять ручку терморегулятора, отвернуть 2 самореза крепления кронштейна термореле и вынуть его.

6. Сборка производится в обратном порядке.

Замена терморегулятора в двухкамерных холодильниках с верхним расположением морозильной камеры (как правило в холодильниках такой конструкции реле располагается внутри холодильного отделения) происходит аналогично замене в однокамерных агрегатах .

Терморегулятор в них установлен по той же схеме, только трубка сильфона терморегулятора крепится не к испарителю МК, а к испарителю холодильной камеры (к пластине на задней стенке холодильника либо непосредственно к задней стенке в случае скрытого испарителя). С поломкой терморегулятора возможно проведение ремонта холодильников на дому, без доставки в сервисный центр.

Внимание! Описанные процессы замены терморегулятора в холодильниках представлены в ознакомительных целях и не является руководством к действию!

Все работы по ремонту холодильника необходимо доверять специалистам!

Сердце холодильника запускается, регулируется реле. Одновременно устройство выполняет функции защиты. Реле называется пускозащитным. Нежели гадать, почему холодильник не включается, попробуйте запустить напрямую. В современных моделях мозг электронный – неверно алгоритм укажет, предоставь датчики ложную информацию. В результате кратчайший путь изучения вопроса — с конца.

Двигатель холодильника асинхронный, снабжен пусковой обмоткой. В случае трех фаз сие — излишество, дома приходится вертеться. Сдвигают напряжение на 90 градусов, асинхронный двигатель снабжают пусковой обмоткой. В начальный момент позволит создать внутри статора слабое подобие вращающегося пол. Вполне хватает, чтобы двигатель набрал обороты. Дальше пусковая обмотка не нужна, рекомендуется отключить. Регуляцией занимается пускозащитное реле.

Внутри стоит некий якорь внутри пусковой катушки, большой ток запуска замыкает контакты. Мотор раскручивается, амперы падают, подача напряжения на вспомогательную обмотку статора прекращается. Так обеспечивается пусковая функция. Остается защитная. Ток течет по биметаллической пластине, тепловые режимы которой рассчитаны, чтобы в нормальных условиях холодильник морозил без останова. Только климат изменится, поднимется комнатная температура, – контакты разомкнутся.

Из сказанного понятно: каждой марке двигателя соответствуют один или несколько типов пускозащитных реле. Менять местами нельзя: либо ротор не раскрутится, либо статор сгорит. Прочее – до поры до времени. Поработает – сдохнет. На пускозащитное реле приходят некоторые другие сигналы, разрешающие работу. Прежде всего от термостата.

Пускозащитное реле европейского образца

Чувствительным элементом не всегда выступает биметаллическая пластина. Встречаются таблетки, некоторые другие датчики. Везде смысл сводится к тепловому расширению материалов. Теперь пара слов об электрической разводке. Рисунки везде реле изображают красиво, с двумя подходящими проводками, и в большинстве случаев это что-то не то. В реальном холодильнике ситуация гораздо сложнее на вид, поэтому будет полезно знать, что вносит вклад.

Догадываетесь, идеалисты завалили интернет учебной информацией. Отчасти верно, отчасти вводит в заблуждение. Смотрите сами.

Прочтя главу, читатели должны будут понять, почему холодильник не включается, как наладить работоспособность зверюги. Рассмотрим простейшую схему холодильника Атлант. Действительно элементарная:

1. Шнур достигает пускозащитного реле, желтый провод обычно заземление. Этот факт легко проверить. Прозвонить с лепестком вилки. Есть контакт? Значит заземление.
2. Коричневый, синий провода подходят к клеммам реле в виде фазы (L), нуля (N).
3. От пускозащитного реле внутрь уходит четырехжильный кабель. Как можно догадаться, желтый провод — земля. Синий, коричневый питают контакты термостата. Черный идет на лампочку, горящую, пока открыта дверца.

Цепь пусковой обмотки содержит солидных размеров конденсатор цилиндрической формы. Пускозащитное реле выглядит черным коробком на боку стальной бочки-компрессора. Конденсатор притулился вглубь корпуса. Реализует сдвиг фазы на 90 градусов, создавая правильное распределение поля внутри статора двигателя. Как дважды два. Предлагается методика диагностирования холодильника Атлант.

Отказывается включаться компрессор холодильника, хватайте тестер, умелыми руки.

1. С закрытой дверцей контакты лампочки разомкнуты, ток пойдет через компрессор, минуя пускозащитное реле, термостат. На тестере получим потребляемую мощность, разделив квадрат напряжения на сопротивление, показываемое тестером. 500 — 2000 Вт. Следовательно, значение сопротивления 10 — 30 Ом.
2. Если холодильник ленится работать, уже вошел в режим — термостат разомкнул контакты. При закрытой дверце будет бесконечно большое сопротивление. Так и есть? Теперь откроем дверцу, получим порядка 1,5 кОм. Это сопротивление лампочки освещения холодильного отсека.
3. Отсек-то теплый? Зафиксирована поломка. Нарушение контакта. Возможны варианты:

• Сгорел двигатель компрессора.
• Термостат вышел из строя, либо залипли контакты.
• Пускозащитное реле вышло из строя. Либо биметаллическая пластина состарилась, либо контакты просто нужно почистить.

Замена фильтра-осушителя холодильника

Бывает, холодильник включается, сразу выключается. Красноречивый признак: нужно сперва выполнить вышеуказанные операции. Если сразу неисправность не находится, поломался конденсатор цепи пусковой обмотки (в тесте цепь не участвует), либо катушка, отвечающая за подключение фазы на вспомогательную обмотку. Полагаем, проще начать реле. Крышка снимается… лучше не спрашивайте как, будет реально самой трудной операцией из технологической карты ремонта. Боковая крышка реле снята, обнажаются контакты:

• Снимаем кабель, идущий внутрь, сделав предварительно качественный снимок, упрощающий обратный монтаж.
• Затем снимаем прочие провода, сфотографировав. Реле крепится стальной скобой, которую потребуется снять.
• Пускозащитное реле просто надевается на бок компрессора. Рекомендуется стащить. Контакты располагаются в вершинах треугольника.

Полагаем, разобрать реле не составит труда, прозвонить контакты, проверить исправность катушки, подавая на цепь питания основной обмотки компрессора 230 вольт. В качестве нагрузки используем омическое сопротивление порядка измеренного тут же. Хватаем тестер, смотрим, сколько Ом в основной обмотке. Если нагруженное реле щелкает, дело не в сердечнике, а в конденсаторе. Не электролитический, как можно подумать, обманувшись внешним видом. Первые пригодны для постоянного тока, если впаять, взорвется.

Распиновка компрессора. Как понять, где какой контакт? Обычно общий провод находится сверху, при вершине треугольника, справа – пусковая обмотка. На всякий случай померьте сопротивление. У вспомогательной повыше. Например, прозванивая, получается 10, 15, 25 Ом:

• 25 между концами пусковой и рабочей.
• 15 между выводами пусковой обмотки.
• 10 между выводами рабочей обмотки.

Можем ошибаться деталями, например, обмотки могут быть эквивалентными, общая раскладка такова. Парой слов покажем, где достать новый конденсатор, как убедиться, действительно ли сломан старый. Проще купить. Насчет тестирования, обкладки не должны звониться, сопротивление изоляции неполярных конденсаторов не менее 2 МОм. Что касается запуска сетью 230 вольт, никаких проблем возникнуть не должно. Пример пускового конденсатора К78 – 17. Пленочный на метализированном полипропилене. Взорваться не должен. Не доверяйте авторам на слово. Возьмите конденсатор, прочтите маркировку, полистайте интернет.

Удостоверились — безопасно, проведите запуск, изъяв реле. Двигатель завелся? Если нет, найдите новый конденсатор, старого холодильника попробуйте еще раз. Если двигатель исправный, экспериментатора настигнет удача. Что еще ломается, если холодильник выключается-выключается? Оцените проходящее меж срабатываниями время. Если единицы секунд, велика вероятность короткого замыкания витков обмоток. Пускозащитное реле перегревается, отрубает двигатель. Измерьте сопротивление обмоток, сравните со штатной мощность компрессора. Связь уже назвали, повторим: мощность равна квадрату напряжения, деленного на сопротивление. Берем, понятное дело, рабочую обмотку. Цифры не стыкуются — велик шанс выхода из строя компрессора.

Итак, рассказали, почему холодильник не включается, ни словом не помянули термостат. Обычное реле давления. Коробочка с длинной герметичной трубкой. Датчик измеряет температуру испарителя морозильной камеры. Причем трубку можно видеть внутри отсека. Потрогаете руками. Также просто проводится замена, возникни необходимость. Разумеется, модели неравнозначны. Если холодильник Индезит медлит включиться, вероятно, виноваты термопары, датчики температуры. Элемент проверяется проще, потому что в зависимости от условий окружающей среды меняется выходной потенциал. Самсунг вправе использовать такую технологию. Датчик легко достать со стороны камеры, есть один нюанс: часто термопар несколько. Например, на каждом испарителе по штуке, в отсеках. Итого, три-четыре. Фиксация неисправности холодильника вручную стала бы делом мучительным, табло продвинутых холодильников показывает коды ошибок, которые расскажут последовательность действий.

Поэтому совет: покупая холодильник, к примеру, Стинол, попытайтесь заранее узнать побольше.

Вы можете вызвать мастера, заполнив форму

Бесплатная консультация мастера

Мастер перезвонит и бесплатно проконсультирует Вас.

Огромное спасибо за такой быстрый и понимающий сервис.

Спасибо вашей компании и в частности мастеру Ивану который обслуживал заявку по адресу Трефолева 27 от 260814.

Спасибо мастеру, починил мой любимый Electrolux.

Атлант – одна из хорошо себя зарекомендовавших марок холодильников на рынке. Она отличает высоким качеством, доступными ценами и простотой эксплуатации. Но любая, пусть и самая долговечная техника со временем выходит со строя. Спровоцировать неисправность может перепад напряжения, неправильный режим эксплуатации, отсутствие профилактических осмотров и наладки. Но какой бы ни была причина поломки, реагировать на нее нужно незамедлительно.

Холодильник – техника, без которой сложно обойтись в быту. Поэтому ремонт его нужно производить максимально быстро. В этой статье мы разберем проблемы, с которыми можно попытаться справиться самостоятельно. Также обсудим поломки, которые потребуют участия мастера. Посмотрим, какие наиболее частые неисправности двухкамерных холодильников Атлант, встречаются.

На заметку! Наиболее частые неисправности холодильника марки Атлант, ремонт которых заказывают в сервисном центре – засор капиллярного отвода, выход со строя механического термостата и электроники.

О том, что оборудование работает нормально, свидетельствует его тихая, цикличная работа. Устройство должно периодически отключаться, не издавать посторонних шумов и вибраций. При нормальной работоспособности отход конденсата проходит беззвучно, иней не намораживается, морозит устройство нормально.

О наличии проблемы свидетельствуют такие факторы в работе техники:

• работает без остановки;
• стучит мотор;
• красная лампочка горит;
• внутри отделения намораживается «снег»;
• наблюдается сильная вибрация, из-за чего корпус холодильника бьется о стену;
• слышны скрипы и трески;
• агрегат работает без отключения;
• проблемы с охлаждением;
• внутри камеры, под шкафом собирается вода;
• не работает подсветка;
• быстро отключается;
• лампочка в камере не горит;
• нестабильные температуры внутри морозилки.

Комментарий! В более ранних моделях холодильника испаритель морозилки не защищен корпусом, поэтому он поддавался механическим повреждениям в ходе использования. Это служило причиной утери хладагента. Эта проблема предотвращена в новых модификациях, где испаритель оснащен пластиковой защитой.

Прежде чем начинать своими ремонт холодильника Атлант своими руками, нужно знать о чем сигнализируют ошибки электроники:

1. Ошибка Е2 говорит о проблемах механизма отпайки испарителя, который обеспечивает движение холодного воздуха в камере.
2. F1 – сбой сигнализации от термодатчика, из-за чего не определяются оптимальные показатели мощности.
3. F2 при обнаружении в моделях с функцией Fresh свидетельствует о поломке контролера нагрева. Если агрегат No Frost, то код говорит о поломке термостата морозильного отделения.
4. F3 в модели с Fresh код говорит о неработоспособности термостата, а в No Frost – о возникновении дефектов на цепи оттаивания.
5. F4/ F5 – сигнал сбоя напряжения, ошибка пропадает после стабилизации параметров сети.

На заметку! Обозначение L и H – отметки неправильной температуры. L – слишком холодно, H – очень тепло. Если код не устраняется, долго держится, то есть неисправность.

Прежде чем ответить, какая причина неисправности, нужно проверить в инструкции норму работы устройства без остановки. Для отдельных моделей Atlant предусмотрен режим быстрой заморозки, при котором время работы достигает 12-14 часов. До нажатия клавиши переключателя мотор будет работать без перерыва.

Вторая возможная причина работы без отключения – слабый прижим терморегулятора. В старых корпусах, где планка испарителя расположена на тыльной стороне, есть крепежные трубки. Они и отвечают за фиксацию термостата к испарителю. Из-за расшатывания ослабевает плотность соприкосновения, датчик функционирует некорректно. Устранение проблемы – восстановление крепежа. Если требует замены поржавевший винт, трубка, то нужно их поменять. Если просто ослаб крепеж, нужно зажать все элементы.

Другие возможные причины, которыми может быть спровоцирована работа техники без отключения:

• засорение капиллярного потока;
• утечка хладона;
• испорчен контур, что на терморегуляторе;
• вышло со строя реле.

Внимание! Если в случае необходимости вы самостоятельно заменили реле, то внимательно проследите за дальнейшей работой устройства. Если агрегат работает со сбоями, вызывайте мастера.

Если в отделении камеры не работает подсветка, значит, перегорела лампочка. В таких случаях проблема решается просто:

1. Отключить технику от сети.
2. Снять защитный плафон, после этого вытянуть испортившуюся лампочку.
3. Поставить новую лампочку, возвратить плафон на место.

После такого ремонта прибор подключается к сети, проверяется работоспособность подсветки. Если проблема не устранена, вызывайте мастера, чтоб определить причину сбоя.

Прежде всего, нужно проверить, чем спровоцировано оттаивание воды. Причин проблемы может быть несколько:

1. Выход со строя системы оттаивания. Если есть функция No Frost, то поврежденный тэн – основная причина образования воды в камере.
2. Нарушение функциональности термостата.
3. Засор дренажного канала. Прочистка системы помогает устранить проблему.
4. Отхождение водопроводной трубки. Верните водоотводный корпус на место, чтоб вода попадала в резервуар.
5. Повреждение резервуара. Выход один – замена бака.

Важно! Сразу обращайтесь в техподдержку, для замены термостата.

Причиной появления воды внутри холодильника и под ним может стать неплотное прилегание двери. В таком режиме техника сильнее морозит, на стенках корпуса образует наледь. Ее контакт с теплым воздухом приводит к оттаиванию и образованию водяных луж.

Если в жарком помещении устройство будет работать на максимальной производительности, то из-за непрерывного охлаждения стенки просто не будут успевать оттаивать. Это и есть причина скопления «снега».

Причиной такого явления, как снег внутри камеры может стать:

• неправильный температурный режим;
• засор дренажа;
• утечка жидкости из испарителя;
• выход со строя термодатчика;
• неправильный эксплуатационный режим (длительное открытие, помещение горячей пищи).

Комментарий! Попробуйте отрегулировать температурный режим. Если не помогает, разморозьте холодильник. Это поможет прочистить дренажную систему и сливной канал. Не удалось достичь ожидаемого результата, обращайтесь в сервис.

При том условии, что компрессор работает, лампочка горит, но температура внутри не понижается, обратите внимание на возможные неисправности:

1. Терморегулятор неправильно отрегулирован. Возможно, просто ручка выставлена на минимальный режим и стоит на отметке «1». Отрегулируйте оптимальный режим, с учетом уровня загрузки камеры, температуры в комнате, частоты открытия дверцы.
2. Дверца прилегает неплотно. Такая проблема может быть спровоцирована перекосом корпуса, изношенностью уплотнителя. Если замена резинки не дает эффекта, то потребуется замена двери.

Важно! Спровоцировать некачественную заморозку могут более серьезными обстоятельствами, среди которых: утечка фреона. Поломка компрессора или капиллярной трубки.

При шумной работе устройства, изначально можно попытаться выяснить причину такого явления. Обратите внимание что:

1. Гул может быть вызван плотным прилеганием шкафа к стене, максимальной нагрузкой, перепадами в сети.
2. Стук и вибрация. Это может быть следствие неровности пола, неправильной расстановки посуды внутри холодильного шкафа.

На заметку! Первую неделю устройство может работать громче обычного, это нормальное явление при вводе агрегата в эксплуатацию.

Выше, мы перечислили некоторые неисправности, с которыми можно попробовать справиться своими руками. Но есть ситуации, при которых сразу нужно обращаться в сервис. Итак, без участия мастеров не обойтись, если имеют место такие проблемы:

• укороченный рабочий цикл;
• сбои функциональности мотор компрессора;
• скорое скопление “снежного покрытия” на стенке;
• корпус пробивает током.

Комментарий! При наличии вышеперечисленных неисправностей, лучше сразу обращаться в сервис. При попытке их самостоятельного устранения, вы рискуете испортить холодильник. Более того, устранение поломки без наличия должных знаний и опыта – прямой риск здоровью.

Мы предоставляем ГАРАНТИИ на все работы

Напишите свой отзыв о нашей работе! Для нас это важно!

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Fn91q17g компрессор схема подключения

Для начала стоит понять, как работает компрессор и какую функцию он выполняет. Суть работы компрессора во всех холодильниках одинакова. Она состоит в том, чтобы откачивать нагретый хладогент с испарителя и нагнетать его в конденсатор, который находится на задней стенке агрегата. Конденсатор охлаждает и сжижает хладогент; после этого он попадает в испаритель и таким образом охлаждает воздух внутри камеры.

Чтобы подключить компрессор холодильника нужно для начала разобраться с его устройством. Хоть суть работы этой части аппарата одинакова во всех холодильниках, схема и устройство их может разниться. Рассмотрим как он устроен на примере компрессора холодильника Атлант.

Схема компрессора холодильника Атлант:

Большинство компрессоров современных холодильников поршневые. Как видим на фото он состоят из:

• кожуха мотора-компрессора;
• крышки кожуха;
• самого мотора-компрессора;
• статора;
• болта крепления статора;
• корпуса компрессора;
• цилиндра;
• поршня;
• клапанной плиты;
• коленчатый вал;
• кривошпильной шейки вала;
• коренной шейки вала;
• обоймы кулисы;
• ползуна кулисы;
• нагнетательной трубки;
• шпильки подвески;
• пружины подвески;
• кронштейна подвески;
• подшипника вала;
• ротора.

Схема компрессора холодильника Атлант

Принцип работы таков: моторчик приводит в движение коленчатый вал, находящийся в корпусе компрессора. С вращением вала, начинает работать поршень, выполняя возвратно-поступательные движения. Таким образом он откачивает хладогент и посылает его в конденсатор. Далее газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

Перед тем как подключать компрессор из холодильника своими руками, разберемся со схемой и работой реле компрессора.

Схема подключения реле компрессора холодильника

Функция работы реле состоит в том, что оно запускает двигатель, то есть мотор, благодаря которому и работает компрессор. Для того, чтобы понять, как его подключить, нужно понять из чего он состоит.

Основные элементы пуско-защитного реле можно изобразить схематически:

• неподвижные контакты;
• подвижные контакты;
• шток сердечника;
• сердечник;
• нагреватель биметаллической пластины;
• контакты теплового реле.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.

Для этого нам понадобиться тестер, компрессор и пусковое реле. Выставляем тестер на килоомы или же на омы, и замеряем сопротивление между обмотками компрессора (их будет 3). Измерив сопротивление, смотрим, где получилось наименьшее значение – это и будет рабочей обмоткой. Это значит, что именно ее мы и будем подключать к реле и давать на нее 220 вольт.

В результате выходит, что к нашему реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. Далее подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Таким образом можно проверить исправность компрессора. С одной стороны мы подключали реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной из трубок должен пойти воздух, в другие он должен всасываться.

Схема расклинивания компрессора холодильника

Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма. Избежать ее можно не прибегая к помощи ремонтникам. Для этого нужно сделать расклинивание.

Схема расклинивания компрессора

Нам понадобится только приспособление, которое состоит из двух диодов. Следует подсоединить его к обмоткам электродвигателя компрессора и дать на них кратковременное напряжение в течение 3-5 секунд. Затем повторить процедуру через полминуты.

В результате этих действий происходит расклинивание механизма, потому как знакопеременный вращающий момент, возникший на валу электродвигателя, приводит ротор в вибрацию с частотой до 50 Герц. Таким образом вибрация, передающаяся к заклиненным элементам компрессора расклинивает их.

Выполняя данную процедуру, помните, что диоды должны обладать определенными характеристиками:

• показатель допустимого обратного напряжения более 400В;
• показатель допустимого прямого тока не ниже 10 А.

Подключение компрессора холодильника без конденсатора

В составе холодильника конденсатор играет одну из важных ролей. Он существует для теплообмена – отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Также КПД холодильника, то есть его эффективность работы, повышается до 20% при наличии конденсатора. Хорошая работа конденсатора – залог хорошей работы холодильника.

Компрессор холодильника подключен к конденсатору и через обратную трубку к испарителю. Если же наблюдается пробой конденсатора, то рабочий ток холодильника будет сильно завышен и это может привести к тому, что сгорит компрессор.

Если же Вы решили подключать компрессор холодильника к сети без конденсатора, это может быть только в том случае, когда этот компрессор используется уже в другом назначении. Например, для того, чтобы сделать насос или же применить его для краскопульта.

Схема подключения компрессора из холодильника, чтобы своими руками приспособить его для других приборов, такая же как и при подключении его в составе холодильника (описано выше).

Для циркуляции хладагента в холодильных установках используются насосные блоки с приводом от электрического двигателя. Знание схемы подключения компрессора холодильника понадобится начинающему мастеру или пользователю, самостоятельно обслуживающему холодильное оборудование. Корректная коммутация позволит уточнить пригодность мотора к эксплуатации, но точную причину поломки определит только специалист.

Подключение по инструкции

Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.

Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.

Как подключить без реле

В конструкции оборудования используется реле, которое переключает подачу тока в зависимости от режима работы. Изделие обеспечивает защиту обмоток электродвигателя, при его поломке или отсутствии нормальный пуск мотора невозможен. Владелец оборудования может имитировать работу реле, что позволяет проверить работоспособность компрессора. Эксплуатировать холодильник с отсутствующим реле категорически запрещается.

Для включения оборудования необходимо обеспечить подачу переменного тока напряжением 220 В на обе обмотки мотора. Для подсоединения изделия требуется медный кабель сечением не менее 0,75 мм² (допускается использование монолитного или многожильного провода). Для обеспечения контакта на концы провода устанавливаются соединительные клеммы, которые фиксируются припоем или обжатием специальным инструментом. Коммутация питания производится к выводам общей точки и рабочей обмотки (расположение элементов указывается на корпусе компрессора).

На части компрессоров для обеспечения доступа к контактным элементам потребуется снять специальную емкость из пластика, в которую собирается конденсат и талая вода.

Для подачи короткого импульса на пусковую обмотку используется электротехническая отвертка (с рукояткой из специального пластика) или отдельный тумблер. Кнопка помещается в разрыв провода, которым соединяются выводы обмоток. При исправных обмотках и подшипниковых опорах мотор начинает работать, пусковая обмотка отключается удалением отвертки или повторным нажатием на переключатель.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Проверка правильности подключения

Проверка корректности подключения компрессора холодильной установки выполняется в соответствии с монтажной схемой, прилагаемой к инструкции по эксплуатации. Один провод, идущий от розетки, подключается напрямую к общей точке компрессора. Второй шнур проходит через блок управления холодильником, а затем подсоединяется к реле. Внутри корпуса устройства расположен биметаллический предохранитель, от него питание подается к контактным пластинам, которые распределяют энергию между обмотками (в зависимости от режима работы).

При проверке состояния цепей используется тестовый прибор, позволяющий определить обрывы электропроводки. Дополнительным тестом является контрольный замер давления, создаваемого поршневой группой насоса. Манометр устанавливается к напорной магистрали (предварительно отрезанной от трубок подачи хладагента), затем в систему заправляется газ. После подачи питания давление в системе должно составить не менее 6 МПа. Если давление ниже, то насос считается неисправным и подлежит замене (вне зависимости от состояния электрического привода).

Тестирование электрических цепей компрессора не всегда позволяет найти причину поломки холодильника. При использовании устройств инверторного типа для пуска двигателя необходим электронный блок, который установлен внутри холодильника. Попытки принудительно запустить такой электродвигатель приведут к коротким замыканиям и полной утрате работоспособности. Неработающие установки с электронным управлением и инверторным компрессором рекомендуется обслуживать в специализированных сервисных центрах, оснащенных соответствующим оборудованием.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле.

Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий.
Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны.

Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см.

Образуется ледяная снежная шуба.

Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Схемы подключения магнитного пускателя с катушкой на 220 В

Очагом шубы является не успевший стечь конденсат на улавливателе, а дальше процесс идет по нарастающей, пока инеем не обрастет вся камера. Измерив сопротивление, смотрим, где получилось наименьшее значение — это и будет рабочей обмоткой. Под ней имеется два болта чуть разных размеров.

Вдруг ПК неисправен и пусковая обмотка запитана постоянно, включается в работу защитное реле: его обмотка нагревается током пусковой обмотки, биметаллическая пластина выгибается и размыкает общую цепь питания.

Но относительно уплотнений можно дать общие рекомендации. О рабочем конденсаторе От компрессора холодильника No Frost требуется еще больший избыток мощности, чем для плачущего холодильника.

Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан. Подключить к контактам прессостата цепь регулирования электродвигателем.

Сумма по тем временам, до Великой Депрессии, отчаянно огромная.

Для двигателя с тремя фазами не следует использовать реле к компрессору на вольт, потому как одна фаза не сможет выключаться от нагрузки.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.
Как подключить компрессор от холодильника без пускового реле

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.

Как проходит подключение компрессора?

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

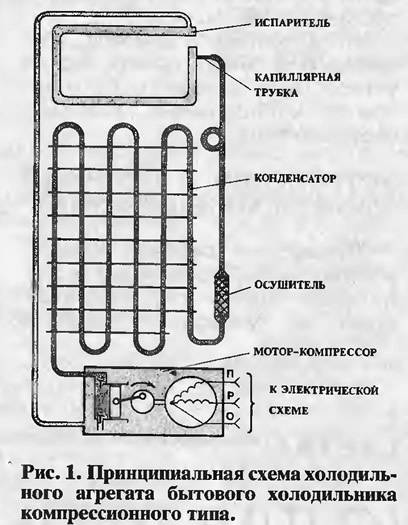

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят.
Как подключить компрессор от холодильника

Воздушный компрессор из деталей холодильника и огнетушителя

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

Рекомендованные сообщения

Все нормально, но компрессор слишком шумит, чувствуется вибрация корпуса. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало.

Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь.
Как работает компрессор для холодильника.

Ремонт холодильника ATLANT МХМ 1848-62

Если у Вас сломался холодильник ATLANT МХМ 1848-62, то смело обращайтесь в «Центр-Сервис». Самые низкие цены в Москве и Московской области – гарантированы! Наша компания уже на протяжении 15 лет занимается ремонтом холодильников ATLANT и наладила поставки на оригинальные запчасти к модели «МХМ 1848-62».

Какие же первые признаки того, что холодильнику ATLANT МХМ 1848-62 требуется вызов специалиста?

Вызвав мастера, вы можете быть уверены, что все неполадки будут устранены качественно и в указанный срок.

Основные характеристики холодильника ATLANT  МХМ 1848-62

Общие характеристики

• Тип холодильник
• Морозильная камера снизу
• Цвет / Материал покрытия белый / пластик/металл
• Управление электронное
• Энергопотребление класс A (391 кВтч/год)
• Количество компрессоров 2
• Хладагент R600a (изобутан)
• Количество камер 2
• Количество дверей 2
• Габариты (ШxГxВ) 60x64x195 см

Холод

• Размораживание морозильной камеры ручное
• Размораживание холодильной камеры капельная система
• Автономное сохранение холода до 18 ч
• Мощность замораживания до 15 кг/cутки
• Минимальная температура в морозильной камере -18 °C
• Индикация открытой двери – звуковая
• Дополнительные возможности суперзаморозка, индикация температуры

Объем

• Общий объем 359 л
• Объем холодильной камеры 205 л
• Объем морозильной камеры 154 л

Другие функции и особенности

• Генератор льда отсутствует
• Материал полок стекло
• Уровень шума до 42 дБ
• Климатический класс SN
• Вес 73 кг

Не откладывайте на завтра ремонт холодильника ATLANT МХМ 1848-62, ведь специалисты компании «Центр-Сервис» уже сегодня могу вернуть вашу технику в рабочее состояние.

Ремонт холодильника Атлант 1709

Ремонт холодильника Атлант МХМ-1709-02.

Холодильник Атлант МХМ-1709-2 – двухкамерный холодильник с одним компрессором. Морозильная камера расположена в нижней части шкафа. Температура в холодильнике регулируется с помощью единственного регулятора температуры (термостата), расположенного под крышкой в верхней части холодильной камеры. Также под крышкой расположен переключатель возможности понижения температуры в морозильной камере до -24°С, заявленных производителем в виде четвёртой звёздочки. При его переключении загорается оранжевый светодиод, который также находится в верхней части холодильника в электронном блоке. О повышении температуры в морозильной камере выше нормы, сигнализирует красный светодиод. В электронном блоке присутствует и зелёный светодиод, сообщающий о включении холодильника в электрическую сеть. При длительном открытии двери холодильной камеры, включается сигнал о необходимости её закрытия.

Температура в холодильной камере понижается за счёт «плачущего» испарителя, запененного за задней пластиковой стенкой внутри холодильной камеры. Морозильная камера – классическая, без системы Ноу Фрост, требующая размораживания по мере увеличения снежного покрова внутри неё. Обычно в таких моделях это требуется в среднем один раз в год.

Заявка на холодильник Атлант 1709 выпуска начала 00-х годов поступила с жалобой на полное отсутствие холода в холодильной камере и минимальном холоде в морозильной камере, который не даёт температуры для отключения красного светодиода.

Для проведения диагностики холодильника на заправочный патрубок компрессора был установлен штуцер-проколка с манометром, на котором было обнаружено достаточное давление, говорящее о нормальном количестве хладагента в системе. При включении компрессора давление во всасывающей линии начало резко снижаться и в течение минуты уже было ниже 0. Кипение хладагента внутри морозильной камеры было весьма слабым. Это дало возможность предположить, что в системе холодильного агрегата образовался засор. Весь хладагент перекачался в конденсатор и не проходит с определённой скоростью во всасывающую линию через капиллярную трубку. При удалении фильтра предположения подтвердились.

Создав вакуум в капиллярной трубке, и окунув её кончик в небольшое количество метанола, жидкость достаточно быстро  ушла внутрь. Это сигнализировало о нормальном проходе внутри капиллярной трубки и об отсутствии засора внутри её.

Устранение засора капиллярной трубки в фильтре.

Для проведения дальнейшего ремонта холодильника Атлант 1709 в заправочный патрубок компрессора был впаян клапан Шредера, который необходим для дальнейшей заправки фреоном R-134a холодильного агрегата. На место демонтированного фильтра осушителя был установлен и припаян новый. Можно вакуумировать систему и заправлять для проверки некоторое количество хладагента, что и было сделано. Звук кипения изменился и давление во всасывающей линии не так быстро стремилось к вакууму. После этого было произведено полное вакуумирование системы и заправка фреоном, в количестве указанном на шильдике холодильника. Холод нормально пошёл в морозильную камеру, что можно было наблюдать на дисплее внешнего электронного датчика с установленным внутри неё чувствительным элементом.

Во время проверки холодильника на холодопроизводительность, с помощью трубореза был разрезан старый фильтр осушитель, внутри которого был обнаружен «подарок» от завода производителя, в виде капиллярной трубки упёртой в сетку фильтра. Если бы при производстве данного холодильника были соблюдены правила длины капиллярной трубки внутри фильтра, то возможно холодильник бы ещё продолжал работать без поломки.

К обзорам ремонтов. >>>

ХОЛОДИЛЬНИК

Холодильник — это устройство, предназначенное для отвода тепла из помещения с более низкой температурой, чем его окружение. Это же устройство можно использовать для нагрева объема, температура которого выше, чем температура окружающей среды. В этом случае устройство называется тепловым насосом. Разница между холодильником и тепловым насосом является скорее целью, чем принципом. Поэтому в этом разделе основное внимание будет уделено охлаждению, и различия между этими двумя устройствами будут проводиться только при необходимости.

Утверждение Клаузиуса Второго закона термодинамики утверждает, что невозможно сконструировать устройство, которое, работающее в цикле, не имеет никакого другого эффекта, кроме передачи тепла от более холодного к более горячему телу. Это означает, что без посторонней помощи энергия не будет перетекать из холодных регионов в жаркие. И холодильник, и тепловой насос удовлетворяют требованию Клаузиуса о внешнем воздействии за счет приложения механической энергии или эквивалентной естественной передачи тепла.

Непрерывное охлаждение может быть достигнуто несколькими процессами. Фактически любой цикл теплового двигателя, если его перевернуть, становится циклом охлаждения. Цикл сжатия пара наиболее часто используется в системах охлаждения и кондиционирования воздуха. Цикл абсорбции пара представляет собой альтернативную систему, особенно в тех случаях, когда тепло является экономически доступным. Пароструйные системы также успешно используются во многих системах охлаждения, в то время как охлаждение с воздушным циклом часто используется для охлаждения самолетов.Эти циклы подробно описаны в Look and Sauer (1988) и в Справочнике ASHRAE по основам (1993). Холодильное оборудование подробно описано в Справочнике ASHRAE, Объем систем и оборудования HVAC (1992), а методы работы с холодильными системами — в Справочнике ASHRAE, Объем охлаждения (1990).

Обратные циклы теплового двигателя:

Процессы механического охлаждения, примером которых является цикл сжатия пара, относятся к общему классу обращенных циклов теплового двигателя, рисунок 1. На этом рисунке схематично показан отвод тепла со скоростью от холодного тела при температуре T _C . Процесс требует затрат работы W, и сумма выгружается при более высокой температуре T _H .

Рисунок 1. Обратный цикл теплового двигателя.

Идеальный цикл, с которым может сравниваться любой практический реверсивный тепловой двигатель, — это обратимый цикл, или цикл Карно, для которого, в соответствии со вторым законом термодинамики, применяется следующее соотношение:

Одним из показателей эффективности такого процесса является:

Очевидно, что чем меньше значение коэффициента, тем эффективнее процесс.

Обычно эффективность обратного теплового двигателя описывается обратной величиной этого отношения, известным как коэффициент производительности (COP):

Можно заметить, что COP может быть больше единицы и становится больше по мере уменьшения разницы температур. Настоящий холодильник или реверсивный тепловой двигатель будет иметь КПД меньше, чем у идеального двигателя с циклом Карно, как указано в приведенном выше уравнении.

Обратный цикл Карно представлен на диаграмме температура-энтропия (T-S) прямоугольником, рис. 2, и состоит из четырех обратимых процессов;

• 4-1 изотермическое расширение, во время которого тепло (холодильная нагрузка) перетекает из холодного пространства в рабочую жидкость.

• 1-2 адиабатическое сжатие.

• 2-3 изотермического сжатия, при котором тепло течет от хладагента в горячее пространство.

• 3-4 адиабатического расширения.

Рис. 2. Температурно-энтропийная диаграмма для идеального обращенного цикла Карно.

Базовый цикл сжатия пара и его компоненты

Холодильная компрессия пара, как следует из названия, использует процесс сжатия для повышения давления пара рабочей жидкости (хладагента), выходящего из испарителя при низком давлении P _L до высокого давления P _H , как показано на рисунке 3.Затем хладагент протекает через конденсатор с более высоким давлением P _H , через дросселирующее устройство и обратно до низкого давления P _L в испарителе. Давления P _L и P _H соответствуют температурам насыщения хладагента T ₁ и T ₅ соответственно.

Диаграмма T-S для этого реального цикла, рис. 4, несколько отличается от прямоугольной формы цикла Карно.

Рисунок 3.Базовый парокомпрессорный холодильник

Рис. 4. Диаграмма T-S для основного цикла сжатия пара.

Циклические процессы можно описать следующим образом:

• 7-1 Испарение сжиженного хладагента при постоянной температуре T ₁ = T ₇ .

• 1-2 Перегрев пара от температуры T ₁ до T ₂ при постоянном давлении P _L .

• 2-3 Сжатие (не обязательно адиабатическое) от температуры T ₂ и давления P _L до температуры T ₃ и давления P _H .

• 3-4 Охлаждение перегретого пара до температуры насыщения T ₄ .

• 4-5 Конденсация пара при температуре T ₄ = T ₅ и давлении P _H .

• 5-6 Переохлаждение жидкости от T ₅ до T ₆ при давлении P _H .

• 6-7 Расширение от давления P _H до давления P _L при постоянной энтальпии.

Еще одно различие между реальным циклом и идеальным состоит в том, что температура T ₁ , при которой происходит испарение, ниже температуры T _L холодной области, поэтому может происходить теплопередача. Аналогично, температура T ₄ отвода тепла должна быть выше, чем температура T _H горячей области, чтобы обеспечить передачу тепла в конденсаторе.

Обычно цикл сжатия пара наносят на диаграмму давление-энтальпия (p-h), как показано на рисунке 5.

Расчет цикла подробно описан во многих учебниках [например, Истоп и Мак Конки (1993) и Роджерс и Мэйхью (1992)].

Хладагенты — рабочие жидкости в холодильных системах. Они должны обладать определенными характеристиками, в том числе хорошими холодопроизводительностью, низкой воспламеняемостью и токсичностью, совместимостью со смазочными маслами и металлами для компрессоров, а также хорошими свойствами теплопередачи. Обычно их идентифицируют по номеру, который соответствует их молекулярному составу.Справочник основ ASHRAE (1993) перечисляет большое количество доступных хладагентов и дает их свойства (см. Хладагенты).

В последние годы экологические проблемы, связанные с использованием хлорфторуглеродов (CFC) в качестве рабочих жидкостей в холодильных установках и установках для кондиционирования воздуха, привели к разработке альтернативных жидкостей. Большинство из них делятся на две категории: гидрофторуглеродов (HDC), которые не содержат хлора и имеют нулевой потенциал истощения озонового слоя, и гидрохлорфторуглеродов (ГХФУ), которые действительно содержат хлор, но добавление водорода в структуру CFC позволяет практически все хлор должен быть рассеян в нижних слоях атмосферы, прежде чем он достигнет озонового слоя.Следовательно, ГХФУ имеют гораздо более низкий потенциал разрушения озонового слоя, от 2 до 10% от потенциала ХФУ. Многие страны подписали Венскую конвенцию , которая представляет собой договор, предназначенный для контроля производства веществ, разрушающих озоновый слой. Монреальский протокол к этому договору от 1987 года описывает средства достижения определенных ограничений в производстве определенных веществ и график их поэтапного отказа. В настоящее время проводится множество исследований для определения свойств новых озонобезопасных жидкостей и смесей [Sauer and Kuehn (1993)].

Рис. 5. p-h представление циклов сжатия пара.

В последнее время интерес к этим циклам возрос из-за их потенциального использования в составе энергосберегающих установок, а также из-за того, что они используют более экологически чистые хладагенты, чем циклы парокомпрессии. Базовая система абсорбции пара схематически показана на рисунке 6. Конденсатор, дроссельный клапан и испаритель по существу такие же, как в системе сжатия пара (рисунок 3).Основное отличие заключается в замене компрессора на абсорбер , генератор и насос раствора. Второй дроссельный клапан также используется для поддержания разности давлений между абсорбером (при давлении испарителя) и генератором (при давлении конденсатора).

Хладагент на выходе из испарителя абсорбируется низкотемпературной абсорбирующей средой, при этом некоторое количество тепла Q _A отбрасывается. Затем раствор абсорбента хладагента перекачивается до более высокого давления и нагревается в генераторе Q _G .Затем пары хладагента отделяются от раствора из-за высокого давления и температуры в генераторе. Пар проходит в конденсатор, а слабый раствор дросселируется обратно в абсорбер. Между абсорбером и генератором может быть размещен теплообменник для повышения энергоэффективности системы. Работа, выполняемая при перекачивании жидкого раствора, намного меньше, чем требуется компрессору в эквивалентном цикле сжатия пара. Основная энергия, вводимая в систему, Q _G , может подаваться в любой удобной форме, такой как устройство сжигания топлива, электрический нагрев, пар, солнечная энергия или отработанное тепло.Необходимо выбрать подходящие комбинации хладагента / абсорбента. В одной из распространенных комбинаций в качестве хладагента используется аммиак, а в качестве абсорбента — вода. Альтернативная комбинация — вода в качестве хладагента и бромид лития в качестве абсорбента. Активизируются исследования по поиску подходящих новых комбинаций [Hodgett (1982)].

Рисунок 6. Базовая абсорбционная система хладагента.

Рисунок 7. Простая система хладагента с газовым циклом.

Охлаждение с газовым циклом, по сути, представляет собой обратный цикл Джоуля (цикл газовой турбины).Как видно из названия, хладагентом в этих системах является газ. Система, показанная на рисунке 7, в основном аналогична системе парокомпрессионного цикла. Основное отличие — замена дроссельной заслонки на расширитель.

Цикл можно описать следующим образом:

• 1-2 Адиабатическое сжатие.

• 2-3 Охлаждение при постоянном давлении.

• 3-4 Адиабатическое расширение.

• 4-1 Нагрев с постоянным давлением (охлаждающий эффект).

Как видно из рисунка 7, газ не получает и не отводит тепло при постоянной температуре, и, следовательно, газовый цикл менее эффективен, чем цикл пара для данных температур испарителя и конденсатора. Системы газового цикла в основном используются в системах кондиционирования воздуха, где рабочая жидкость-воздух может быть выброшена при T ₄ . Распространенное применение — кондиционирование воздуха в самолетах. Воздух, поступающий из компрессора двигателя, охлаждается в теплообменнике, а затем расширяется через турбину.Мощность турбины используется для привода вентилятора, который обеспечивает охлаждающий воздух для теплообменника. Воздух при T ₄ выбрасывается в кабину для обеспечения необходимого охлаждения.

ССЫЛКИ

Справочник ASHRAE , (1992) Том по системам и оборудованию HVAC, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Атланта, Джорджия.

Справочник ASHRAE (1990), Основы Тома, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc.Атланта, Джорджия

Справочник ASHRAE (1990) Объем охлаждения, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Атланта, Джорджия.

Истоп, Т. Д. и МакКонки, А. (1993) Прикладная термодинамика , Longman Scientific and Technical, Harlow.

Ходжетт (1982). Работа семинара в Берлине, 14-16 апреля, Шведский совет по исследованиям в строительстве, ISSN: 91-54039294.

Look, D. L. и Sauer, H. I. (1988) Engineering Thermodynamics , Van Nostrand Reinhoid (International), Wokingham.

Роджерс, Г. Ф. К. и Мэйхью, Ю. Р. (1992) Термодинамическая работа и теплопередача , Longman Scientific and Technical, Harlow.

Зауэр, Х. Дж. И Куэн, Т. Х. (1993) Теплопередача с альтернативными хладагентами, ASME , HTD-Vol 243, Нью-Йорк.

О нас | Производство холодильников Continental

продуктов американского производства. Построено на совесть.

Основанная в 1989 году, мы являемся одним из ведущих коммерческих предприятий по производству холодильного оборудования в США.Компания Continental Refrigerator заработала репутацию производителя инноваций и совершенства благодаря нашей приверженности командной работе, стратегиям, ориентированным на технологии, а также нашей политике всегда ставить удовлетворение потребностей клиентов превыше всего. Наши продукты произведены в Америке, разработаны для обеспечения безопасности пищевых продуктов, оптимальных характеристик и долговечности.

Команда Continental Refrigerator гордится продуктами, которые они продают, и тем, что знает, чего хотят их клиенты. Они принимают это как философию своей деятельности и планирования.Они знают, как работают коммерческие кухни в «реальном мире», и внедряют эти знания в каждую создаваемую ими единицу.

• 2 Производственные предприятия
• Частная компания
• Более 2500 моделей
• Товарно-материальные запасы
• 10 складов по всей стране
• Поставщик решений

539 Dunksferry Road, Бенсалем, Пенсильвания

Государственная дорога 3434, Бенсалем, PA

Наша продуктовая линейка

Наша полная линейка холодильников, морозильников и подогревателей с прямым доступом была усовершенствована и расширена, и теперь она включает более 2500 моделей.

• Столешница и столешницы
• Сэндвич-блоки
• Базовые модели
• Столы для приготовления пиццы
• Подставки для сковороды
• Охладители молока
• Охладители бутылок, бочонков и задней панели
• Стеклянные и пластинчатые чиллеры
• Вылет и проход
• Roll-Ins и Roll-Thrus
• Рыбные файлы

Помимо индустрии общественного питания, Continental Refrigerator продает по всему миру предприятиям, чьи требования к охлаждению очень высоки, например, в научном, фармацевтическом, морском и государственном секторах.

Чтобы удовлетворить насущные потребности наших клиентов, мы поддерживаем большой ассортимент продукции на нашем корпоративном складе, расположенном в Бенсалеме, штат Пенсильвания, и на других наших складах в США: Феникс, штат Аризона; Фуллертон, Калифорния; Майами, Флорида; Атланта, Джорджия; Деревня Элк Гроув, штат Иллинойс; Индианаполис, Индиана; Лансинг, штат Мичиган; Сент-Луис, Миссури, и Халтом-Сити, Техас.

Перед отправкой все холодильные агрегаты Continental должны пройти уникальную серию строгих испытаний в течение минимум 12 часов.Эти испытания включают в себя заправку компьютерного хладагента со штрих-кодом и проверку на распад утечки вакуума, обнаружение утечки гелия, уровень вибрационного шума, визуальный осмотр и запись анализа температуры, которая поставляется в ручном пакете каждого шкафа.

В целях обеспечения максимальной безопасности и гигиены все модели включены в список служб повторной проверки NSF и ETL.

Установить температуру холодильника на атланте. Зачем нужна кнопка заморозки в холодильниках Атлант

Морозильные камеры «Атлант»: заморозка на круглый год

Морозильник — бытовой или промышленный прибор, предназначенный для замораживания и длительного хранения различных продуктов при температуре не ниже минус 15 ° С.То есть по сути выполняет ту же функцию, что и морозильная камера обычного холодильника. Так для чего он нужен и есть ли смысл его приобретать?

Это, конечно, решать вам, но преимущества очевидны. Если вы выберете достаточно вместительный шкаф, то в будущем сможете закупать мясо на фермах в больших количествах, не выезжая с этой целью каждую неделю. А может быть, у вас есть собственный огород, и вы не всегда знаете, где собрать обильный урожай? Решение очень простое: складываем все в полиэтиленовые пакеты (при необходимости разрезаем), удаляем оттуда воздух (можно пылесосом) и отправляем все в заморозку — без долгой возни с ненавистным консервированием, и будет витаминов больше, чем после термической обработки.Пожалуйста — всю зиму ешьте здоровые, выращенные лично фрукты, которые, безусловно, лучше магазинных.

Кстати, можно заморозить практически все овощи (которые не подходят для хранения в подполе) и ягоды: укроп, петрушку и прочую зелень, кабачки, кабачки, баклажаны, горох, вишню, клубнику, смородину, малину, и так далее. А если вы заядлый грибник, то такой агрегат станет для вас спасением: грибы из морозилки по вкусу почти такие же, как свежие, а от их сушки или маринования вы будете избавлены.То же можно сказать и о рыбаках и охотниках: ваша добыча может храниться в целости и сохранности очень долгое время. Овощи, фрукты и ягоды, например, хранятся до 12 месяцев, рыба — до 3, мясо — до 9.

И все же, если это устройство появится в вашем доме, то вы запросто сможете позволить себе холодильник, в котором нет морозильного отделения. Емкость хранения охлажденных продуктов значительно увеличится, и вам больше не придется искать место для свежеприготовленных блюд.

Эти блоки могут быть как вертикальными (в виде шкафа), так и горизонтальными (в виде сундука).В домашних условиях наиболее распространен первый вариант, ведь запихнуть массивный комод в стандартную кухню очень сложно: он займет слишком много места. Однако если вы являетесь счастливым обладателем собственного жилища с подвалом или кладовой, можете смело покупать сундук — у него полезный объем больше. Но сегодня мы поговорим о вертикальных агрегатах, для размещения которых придется отдавать минимально возможную полезную площадь пола.

Морозильные камеры белорусской компании «С», которая работает на рынке с середины прошлого века и известна еще со времен СССР своими минскими холодильниками, обладают многими несомненными преимуществами.

И у первого из них довольно низкая цена по сравнению с импортными: у самой бюджетной модели она начинается всего с 16000 рублей, а в ней заметьте пять полочек и полезный объем 152 литра. Согласитесь, не такая обременительная для семейного бюджета, как плата за устройство, которого хватит на долгие годы.

Все Атлант — однокамерные, отдельно стоящие шкафы с подвесными дверцами, шириной 60 см и глубиной 63 см. Но вы можете выбрать высоту сами: 130, 150 или 176 см — в зависимости от того, насколько просторной вы хотите видеть свою новую покупку.и сколько продуктов будет зарезервировано для использования в будущем. В целом устройства этой марки схожи по своим техническим характеристикам, и самое существенное различие между ними — это размер. И соответственно объем (от 160 до 240 л) и количество ящиков (5, 6 или 7). Так что подобрать подходящий размер будет довольно легко, который органично впишется в вашу кухню, кладовую или просто освободившуюся нишу.

Некоторые серии представлены в разных цветах, а не только в белом. Например, в M 7204 их три: белый, серебристый и мокрый асфальт.А в M 7184 к уже перечисленным добавлены бежевый, рубиновый и оливковый цвета. Словом, выбор — на любой вкус и к любому кухонному интерьеру. Кстати, цена этих устройств зависит в том числе и от цветового охвата. Если M 7184 в стандартной белой версии можно купить за 16 500 рублей, то в не самом привычном оливковом цвете — уже как минимум за 22 500 рублей. Примерно такая же картина с аналогичным разбросом стоимости ожидает покупателей при выборе модели M 7204.

Цвета Атлант М 7184

Описание технических параметров шкафов начнем с показателя, на который покупатель не всегда обращает внимание. И абсолютно ничего. Климатический класс — важная характеристика, поскольку показывает, насколько бытовая техника соответствует условиям окружающей среды, в которой она будет использоваться. Их четыре: N — нормальный, SN — субнормальный, ST — субтропический, T — тропический. Классы N или SN вообще считаются подходящими для России, что очень странно, учитывая, насколько жарко летом даже в средней полосе, не говоря уже о южных регионах.Итак, продукция компании «Атлант» подходит для использования абсолютно в любой климатической зоне и будет исправно работать в диапазоне температур от 10 до 43 ° С.

Все модели заправлены самым популярным на сегодняшний день хладагентом R600A. Такая известность обусловлена ​​рядом ее достоинств:

• для зарядки устройства требуется гораздо меньшая доза, чем при использовании других хладагентов, и это практически исключает возникновение возгорания;
• снижает шум механизма;
• не разрушает озоновый слой и практически не влияет на парниковый эффект, значительно снижает потребление электроэнергии;
• очень стабильный — срок службы камер около 20 лет.

Класс энергопотребления всех этих устройств обозначен как A или A +. Качественно выполняя свою функцию, они расходуют очень умеренное количество электроэнергии, а эффективность их потребления не превышает 30-42% от расчетной нормативной — отличный показатель для любого типа оборудования и значительная экономия для нашего кошелька с учетом цен. в платежах «за свет».

Уровень шума также является важным фактором. Конечно, на кухне обычно никто не спит, но все равно неприятно бояться прыгать каждый раз, когда компрессор начинает свою работу.У морозильников «Атлант» он составляет 39 или 42 дБ — средний показатель холодильника, поэтому он не будет выделяться на его фоне: простая и привычная вибрация холодильного прибора.

Панель управления расположена на фасаде устройства (над дверью или за ней) и для большинства устройств представляет собой только механический регулятор температуры, который можно установить на минимальное, среднее или максимальное значение. А вот в модели M 7103 (стоимостью от 20 000 рублей), например, все кнопки сенсорные, а кроме того есть дисплей, на котором отображается текущая температура.

Механическое (вверху) и электронное сенсорное управление (внизу)

Существенной разницы между электронным и механическим управлением нет, потому что оно, в принципе, используется нечасто. При загрузке большого количества продуктов на хранение лучше установить режим суперзамораживания на несколько часов — минимально возможное значение температуры. А когда содержание достигнет желаемого состояния, его можно будет увеличить — исключительно в целях экономии электроэнергии.В особенно жаркие летние дни температуру иногда можно регулировать, что облегчает работу устройства. Хотя сам он отлично сохраняет нужные условия внутри секций, а мы его все равно открываем гораздо реже, чем холодильник.

Аппараты «Атлант» быстро справляются с заморозкой большого количества продуктов: их производительность составляет от 18 до 24 кг в сутки в зависимости от выбранной модели. Конечно, максимальная разовая загрузка обычно выполняется нечасто, поэтому показатель в 18 кг можно считать вполне достаточным.И даже если вы превысите норму, продукты просто дольше дойдут до состояния. глубокая заморозка, но они ни к чему не испортятся, потому что температура у них все равно будет постепенно, но неуклонно снижаться. Так что при необходимости можно смело класть внутрь даже полутушу свинины весом 35-40 кг: через пару дней она полностью замерзнет — энергии на это потратится чуть больше, но запас мяса порадует.

Иногда даже в городе случаются внезапные, незапланированные и всегда неприятные отключения электроэнергии, а в сельской местности это случается довольно часто.Морозильные камеры Атлас способны самостоятельно и самостоятельно сохранять холод в течение 14-17 часов. То есть в этот период в камере вообще не будет никаких изменений и все ваши приготовления будут в целости и сохранности. Потом, конечно, они начнут таять, но при закрытой дверце пройдет немало времени, поэтому вряд ли они будут безвозвратно повреждены. После включения света необходимо аккуратно удалить образовавшуюся влагу и конденсат, насухо протереть прибор и на время подключить режим суперзамораживания.Продукты следует тщательно проверять и, если ягоды, овощи или грибы полностью разморозились, их следует немедленно подвергнуть термической обработке или, к сожалению, выбросить, но никогда больше не замораживать: это категорически запрещено.

Как и любая другая бытовая техника, приборы «Атлант» иногда требуют ухода и ухода. Производитель рекомендует размораживать их не реже двух раз в год — из-за избытка льда и снега значительно снижается эффективность работы. Этот процесс происходит в ручном режиме, а примерзание снимается специальным пластиковым шпателем.Затем внутренняя поверхность и ящики ополаскиваются водой с использованием неабразивных средств и вытираются насухо. Задняя стенка и конденсатор вакуумируются.

Итак, какие преимущества мы получаем, приобретая такое устройство?

• возможность делать большие запасы грибов, овощей и фруктов на зиму, не прибегая к консервированию;
• можно купить в деревне значительное количество, а не в магазине мяса;
• различных вида продуктов можно хранить в разных отсеках, не мешая рыбе и ягодам, а также дичь ящиками с полуфабрикатами, как в морозильной камере обычного холодильника;
• новых товара охлаждаются на отдельной полке, не повышая температуру уже замороженных продуктов;
• высокая энергоэффективность не ударит по кошельку;
Оптимальные размеры
• занимают минимум места при размещении;
• очень привлекательная цена.

Продукция компании «Атлант» производится на современном оборудовании с использованием передовых технологий и ориентирована, прежде всего, на требования заказчика и безопасность эксплуатации. Постоянное совершенствование дизайна и рабочих качеств делает морозильники этой марки весьма конкурентоспособными и очень популярными на рынке бытовой техники.

Компрессионно-морозильная камера предназначена для замораживания, приготовления льда и хранения замороженных продуктов. Имеет два режима работы — режим «Хранение» и режим «Замораживание».Морозильник работает от сети переменного тока с номинальным напряжением 220 или 230 В с отклонением напряжения ± 10% от номинала и частотой (50 ± 1) Гц.

Морозильник следует устанавливать в помещениях с температурой окружающей среды +16 … + 32 ° C и относительной влажностью не более 75%.

Модель морозильника представлена ​​в разных исполнениях, которые отличаются цветом, формой дверцы, наличием звуковой сигнализации. Номер исполнения обозначается двумя последними цифрами (XX) в обозначении модели на пластине морозильной камеры.

По типу защиты от поражения электрическим током морозильная камера относится к 1 классу и должна подключаться к электрической сети через биполярную розетку с заземляющим контактом.

На маске морозильной камеры расположены лампочки блока индикации:

• зеленый свет . Горит постоянно, когда морозильная камера подключена к сети. Гаснет при отключении морозильной камеры от сети и при перебоях в подаче электроэнергии;
• красный свет .Горит при повышенной температуре в морозильной камере. Может срабатывать, когда дверца морозильной камеры открыта в течение длительного времени (при загрузке, разгрузке продуктов) или когда в морозильную камеру загружается большое количество незамороженных продуктов. Гаснет при достижении заданной температуры в морозильной камере;
• Лампочка желтая . Загорается, когда активирован режим «Freeze». Гаснет при переходе в режим «Хранилище».

Под маской морозильника находится ролик и переключатель.

Ролик подключается к датчику-реле температуры и служит для контроля температуры в морозильной камере.Установка деления «I» ролика под индексом соответствует самой высокой температуре (наименьшее охлаждение), деление «7» — самой низкой (максимальное охлаждение). Температура в морозильной камере зависит от температуры окружающей среды, количества хранимых и повторно загружаемых продуктов, частоты открывания дверцы, места установки морозильной камеры в помещении и т. Д.

С учетом этих факторов устанавливается положение ролика относительно указателя. После установки режима «Хранение» температура в морозильной камере поддерживается автоматически.С помощью переключателя устанавливается режим «Замораживание» или «Хранение».

В морозильной камере с тревогой, когда дверца открыта более 30 секунд, звучит зуммер. После закрытия двери сигнал отключается. При открытии дверцы раздается короткий звуковой сигнал, если морозильная камера находится в режиме «Заморозка».

Морозильная камера Атлант ММ-183-ХХ, ММ-184-ХХ

Фиг.2

Компрессионно-морозильная камера предназначена для замораживания, приготовления льда и хранения замороженных продуктов. Имеет два режима работы — режим «Хранение» и режим «Замораживание». Морозильник работает от сети переменного тока с номинальным напряжением 220 или 230 В с отклонением напряжения ± 10% от номинала и частотой (50 ± 1) Гц.

Морозильник следует устанавливать в помещениях с температурой окружающей среды от + 16 до + 32 ° C и относительной влажностью не более 75%. Площадь помещения, в котором будет работать морозильная камера, должна быть не менее 5 м2 (при высоте потолка не менее 2 м).

Модель морозильника представлена ​​в разных исполнениях, которые отличаются цветом, формой дверцы, наличием звуковой сигнализации. Номер исполнения обозначается двумя последними цифрами (XX) в обозначении модели на пластине морозильной камеры.

Рис. 3 Схема электрическая ММ-183-ХХ, ММ-184-ХХ (исполнения от 00 до 01):

Типовые неисправности и ремонт морозильной камеры

Статья подготовлена ​​по материалам книги «Холодильники от А до Я» С.Л. Корякин-Черняк

Дмитрий 2017-08-22 07:37:27

Все хорошо.

Дарья 2017-08-21 22:21:00

Холодильник сломался, думали уже новый покупают. Наткнулся на этот сайт. Мне было очень приятно, что мастер приехал в тот же день, несмотря на то, что было уже поздно (до этого другой мастер обещал приехать на два дня, а не приехал). забились трубки и нужно было залить фреоном. Большое спасибо. Сейчас буду рекомендовать вас друзьям.

Серега 20.07.2017 09:53:00

Отлично! Приехали быстро и сделали все сразу.

Василий 2017-03-13 21:45:00

Огромное спасибо за оперативную и качественную работу, очень оперативно приехал мастер, устранил поломку (замена электронного таймера), в целом остались довольны.))) Мои лучшие рекомендации.

Андрей 2016-08-27 16:15:00

Вдруг перестал работать холодильник «Минск-15М», нашел в интернете контакт компании, быстро приехал мастер и заменил термостат. Большое вам спасибо за вашу оперативность.

Людмила 2016-01-29 18:45:00

Выражаю благодарность за оперативную, ответственную работу по ремонту холодильника Атлант-162.

Евгений 2016-01-19 13:30:00

Напишу, а я … Холодильник сломался, как ни крути. Несмотря на выходные, приехали, быстро все отремонтировали и вернули праздничное настроение)))

Анатолий 2015-08-13 01:30:00

Сломался холодильник, думал выбросить, но наткнулся на этого кантора.Приехали быстро, все сделали по сайту, теперь работает как надо. Спасибо за оперативность и за утилизированные продукты.

Елена 17.07.2015 13:30:00

В жару сломался холодильник. Нужно было срочно достать мастера даже из-под земли. Я вспомнил, как однажды друг порекомендовал меня вам. Я позвонил диспетчеру — он меня сразу разочаровал. Он сказал, что сегодня у всех мастеров уже есть время. Я просил выделить хотя бы минуту, всеми правдами и неправдами, меня с трудом уговорили записать «про запас».Уже не ждал, но о чудо! Вечером мастер перезвонил и пришел. Оказалось, что сбой не такой серьезный, как я думал. В общем, просил дольше и ждал, чем он починит мой холодильник. Сделал все очень быстро, еще поменял лампочку, которая год назад перегорела. И он взял мне копейку. Спасибо за оперативность и за то, что не жульничали с ценами — я был готов заплатить больше. Я тоже порекомендую вам теперь знакомые.

Ольга 2013-09-18 16:15:00

Порадовало, что специалист приехал к нам довольно быстро, примерно через час после звонка (впрочем, как и обещали).Еще один плюс: цена оговаривалась заранее (мы, как могли, объяснили суть проблемы, а мастер огласил примерную стоимость), после окончания работ в сторону увеличения не изменилась. Все необходимые инструменты и запчасти были у специалиста с собой. На процесс ушло довольно много времени (30 минут). Закончив работу, мастер проверил у нас состояние холодильника и сказал, что если возникнут вопросы, мы можем ему позвонить.

Квартиры в аренду в Атланте, GA

Приезжайте домой в самые уникальные апартаменты Atlanta в Camden Paces .Испытайте три уникальных варианта проживания с квартирами с одной, двумя или тремя спальнями или таунхаусами в одном отдельном сообществе. Планы этажей включают одни из самых больших квадратных метров в этом районе, поэтому многоквартирные дома идеально подходят для тех, кто переходит в или из дома для одной семьи или нуждается в идеальной работе из дома!

Удобный для пешеходов район Бакхед дает вам множество возможностей в этом сообществе, где можно жить, работать и отдыхать. Элитные магазины, известные рестораны и бесподобная ночная жизнь прямо у дверей.В нескольких минутах ходьбы от магазинов Buckhead , экологически чистые продукты, отличные рестораны и ночные клубы, множество бутиков, полей для гольфа и парков. Лучшие школы, такие как Atlanta International School и Вестминстерские школы также находятся неподалеку.

Террасы, башни и таунхаусы в Camden Paces предлагают индивидуальные особенности домашнего интерьера, невероятные удобства и тихие открытые площадки. Внутренние особенности различаются в зависимости от здания; Тем не менее, все апартаменты оснащены полноразмерной стиральной машиной и сушилкой с фронтальной загрузкой, приборами из нержавеющей стали, кварцевыми столешницами, карнизами и плинтусами с большими гардеробными, а также собственным патио или балконом в здании с ограниченным доступом.Мы предлагаем широкий выбор планов этажей, которые облегчат работу или учебу из дома! Ознакомьтесь с нашими планами этажей в Хабершам, Кингсвуд и Милмар, чтобы узнать о преимуществах наличия офиса, кабинета или гибкого рабочего пространства как части вашего нового многоквартирного дома!

Взгляните на некоторые особенности интерьера в наших уникальных стилях:

Террасы оснащены нижним холодильником с морозильной камерой, трековым освещением, потолочными вентиляторами с подсветкой и розеткой USB на кухне.
В Towers есть холодильник с французской дверью, газовая плита, контрастная кухонная мебель, кухонный остров, паркетные полы, очищенные вручную, душевая кабина со стеклянной перегородкой, большая ванна для замачивания и отдельный внутренний дворик или балкон.
Таунхаусы состоят из трех уровней с жилой площадью более 2000 квадратных футов, пристроенным гаражом, отдельными входами и выходом на улицу, газовым камином, встроенными стеллажами, лепниной и кессонным потолком.

Наслаждайтесь расслабляющим отдыхом на открытом воздухе в кабинках для переодевания, которые окружают бассейны с морской водой , или читайте газету в утренней комнате или библиотеку . Получите тренировку всего тела в любом из двух круглосуточных фитнес-центров с лофтом студиями йоги / спиннинга .

Сыграйте с друзьями в игру в мяч бочче или приготовьте еду у костра. Когда пришло время поработать, наслаждайтесь тихим местом с высокоскоростным Интернетом и облачным принтером внутри Community Workspace. Позвольте вашей собаке поиграть в наших собачьих парках и причесать их на станции по уходу за животными в спа-салоне.

Жильцы получают технологический пакет, включенный в общую ежемесячную арендную плату, с экономией до 53% от розничной торговли. Этот экономичный пакет включает высокоскоростной Интернет и более 300 цифровых видеоканалов, включая каналы HD через AT&T U-verse U200.Используйте приложение AT&T U-verse на своем смартфоне или планшете для доступа к цифровому видео где угодно! Кроме того, в каждый пакет входит видеорегистратор, и все апартаменты полностью оборудованы для подключения к Wi-Fi.

Наслаждайтесь ли вы своей квартирой, пользуетесь ли вы удобствами или любите местность, вы будете жить, делать покупки, играть и отдыхать в своем собственном темпе, когда вы живете в Camden Paces.

Справочник

Справочник ASHRAE публикуется в серии из четырех томов, один из которых пересматривается каждый год, гарантируя, что ни один том не старше четырех лет.Каждый объем доступен в единицах измерения I-P (дюйм-фунт) или SI (международная система). Свяжитесь с редактором Справочника Хизер Кеннеди по электронной почте [email protected].

Подпишитесь или получите доступ к онлайн-справочнику ASHRAE

могут войти в онлайн-справочник ASHRAE Handbook для просмотра контента в любое время и в любом месте в режиме онлайн.

РУКОВОДСТВО ОНЛАЙН

Участники: Загрузите PDF-файл 2019

Правомочные участники, выбравшие PDF-файл как часть преимуществ для своих участников, могут загрузить свою электронную копию Справочника ASHRAE — Холодильное оборудование 2019 с технологического портала ASHRAE.

Справочник покупателя в печатном виде * или PDF

Приобретите любой из текущих томов Справочника в печатном виде или отдельные главы в формате PDF в книжном магазине ASHRAE или в формате PDF всего тома для охлаждения 2018 г., приложений HVAC 2019 или систем и оборудования HVAC 2020 через портал технологий.

* Из-за высокой стоимости печати и доставки печатного Справочника и в целях обеспечения устойчивости ASHRAE просит вас рассмотреть возможность получения PDF-файла с возможностью поиска Справочника по основам в качестве преимущества членства в этом году.Общество ценит ваше решение не получать печатное руководство, если вы можете использовать его электронную версию.

Приобретите том или отдельные PDF-файлы в книжном онлайн-магазине:

Подпишитесь на полный набор PDF-файлов через технический портал:

Комментарий к Руководству

ASHRAE приветствует ваши комментарии к Справочнику или отдельной главе Справочника.

Комментарий к справочнику: Чтобы оставить комментарий по любому аспекту или части серии справочников, вы можете использовать форму комментариев к справочнику.

Обзор Справочника Глава: Чтобы высказать свое мнение о конкретной главе Справочника, вы можете ответить на вопросы краткого опроса в Форме обзора главы Справочника

Справочник Центральный

Информация и инструменты для технических специалистов ASHRAE, разрабатывающих Справочное содержание

РУКОВОДСТВО ПО ДОСТУПАМ CENTRAL

Для получения дополнительной информации о комитете по справочникам ASHRAE перейдите на страницу комитета по справочникам.

Справочник по исправлениям

Общие исправления в Справочнике — I-P Edition
(Пункты, отмеченные желтым цветом, являются новыми — обновлено 10/11/2019) (PDF)

Общие исправления в Справочнике — SI Edition
(Пункты, отмеченные желтым цветом, новые — обновлены 10/11/2019) (PDF)

Версия I-P главы 46 из Руководства по ASHRAE 2019 г. — приложения HVAC
(правильная версия I-P доступна здесь)

Версия I-P главы 47 из Руководства по ASHRAE 2019 г. — приложения HVAC
(правильная версия I-P доступна здесь)

Справочник по серии Content

Составной указатель ко всей серии справочников (обновлен 1 августа 2018 г.)

2020
