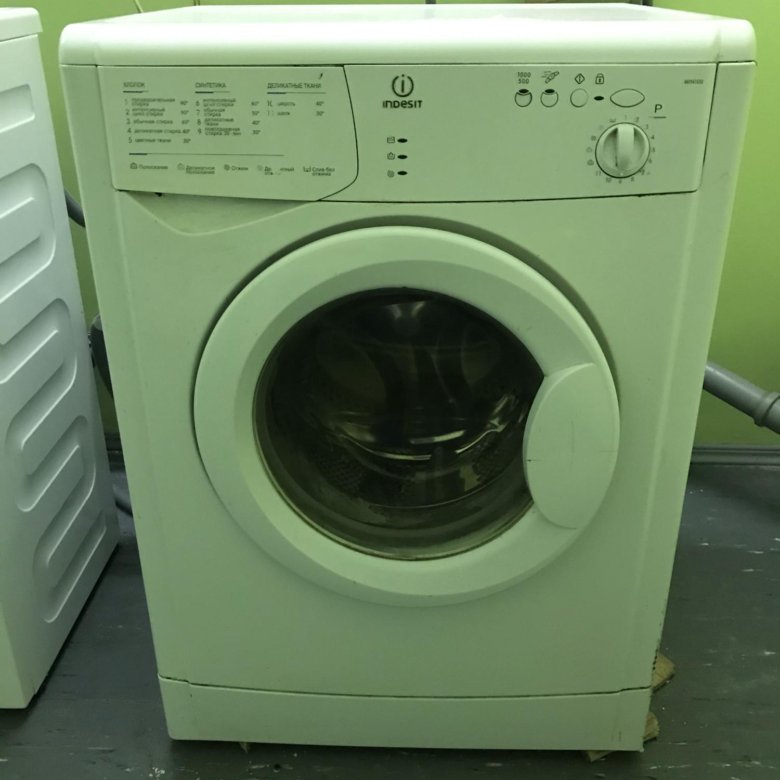

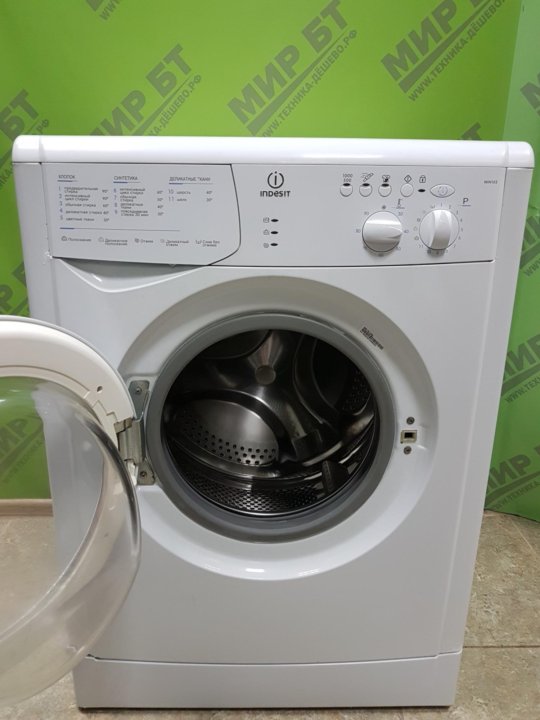

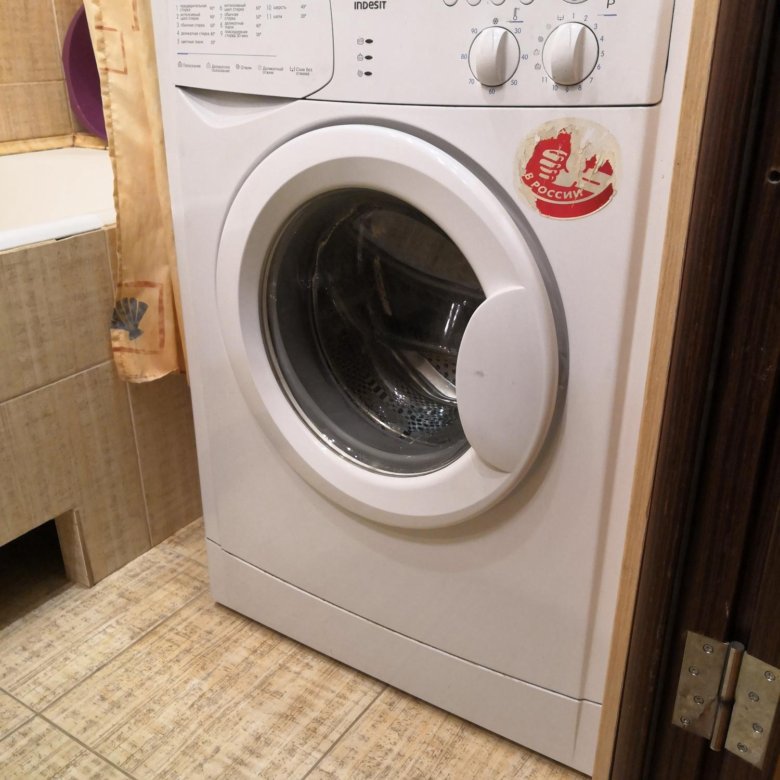

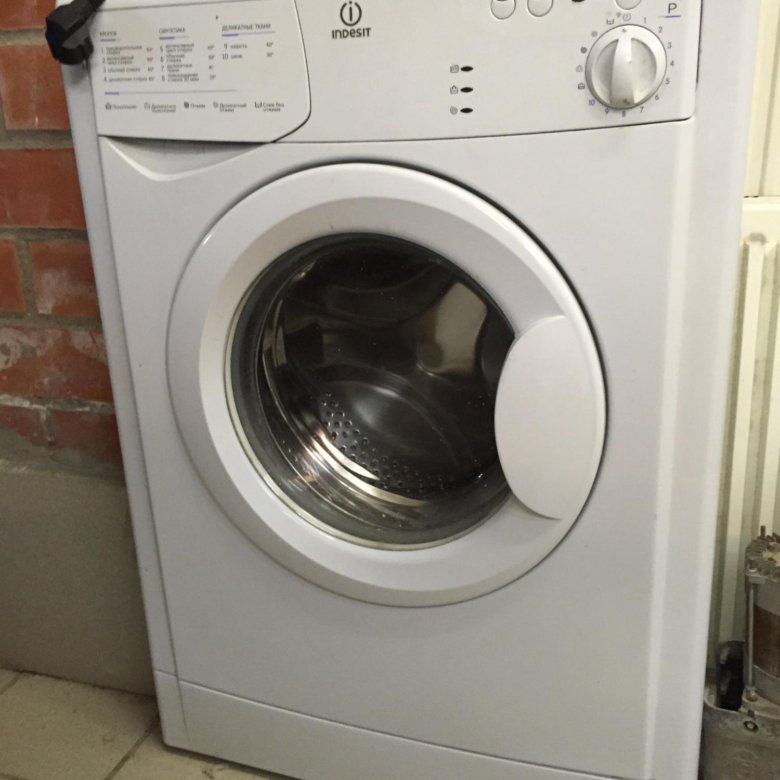

Стиральная машина Indesit WIN 100
Ремонт стиральных машин Indesit WIN 100
Общие характеристики стиральной машины Indesit WIN 100
Установка
отдельно стоящая
Тип загрузки
фронтальная
Максимальная загрузка белья
5 кг
Сушка
нет
Управление стиральной машины Indesit WIN 100
электронное (интеллектуальное)
Габариты (ШxГxВ)
60x53x85 см
Цвет
белый
Классы эффективности и энергопотребления
Класс потребления электроэнергии
A
Класс эффективности стирки
A
Класс эффективности отжима
C
Отжим
Скорость вращения при отжиме
до 1000 об/мин
Безопасность стиральной машины Indesit
Защита от протечек воды
частичная (корпус)
Контроль дисбаланса
есть
Контроль за уровнем пены
есть
Программы стиральной машины
Специальные программы
стирка деликатных тканей
Другие функции и особенности стиральной машины Indesit WIN 100
Материал бака
пластик
Ремонт стиральных машин
Стиральная машина Indesit WIA 62
Ремонт стиральных машин Indesit WIA 62 Общие характеристики стиральной машины Indesit WIA 62 Установка отдельно стоящая Тип загрузки фронтальная Максимальная загрузка белья 5 кг Управление электронное (интеллектуальное) Цвет белый Габариты (ШxГxВ) 60x53x85 см Классы эффективности и энергопотребления Класс потребления электроэнергии A Класс эффективности стирки A Класс эффективности отжима E Отжим Скорость вращения при отжиме до 600 об/мин Безопасность Защита от…
Читать далее Стиральная машина Indesit WIA 62Продолжить
Ремонт стиральных машин
Ремонт стиральной машины Bosch WAB 24063
Ремонт стиральной машины Bosch WAB 24063 Ремонт стиральных машин Bosch WAB 24063 на дому в Зеленограде Основные неисправности стиральной машины Bosch WAB 24063 Стиральная машина Bosch WAB 24063 долго стирает, не вращается барабан, не отжимает белье, не включается, не сливает воду, не греет воду Общие характеристики стиральной машины Bosch WAB 24063 Тип установки отдельно стоящая Тип загрузки фронтальная Максимальная загрузка белья 5.
Читать далее Ремонт стиральной машины Bosch WAB 24063Продолжить
Ремонт стиральных машин
Стиральная машина Ariston AQS0L 05 U
Ремонт стиральных машин Hotpoint-Ariston AQS0L 05 U Основные неисправности стиральной машины Ariston AQS0L 05 U Стиральная машина Ariston AQS0L 05 U долго стирает Стиральная машина Ariston AQS0L 05 U не вращается барабан Стиральная машина Ariston AQS0L 05 U мигает всеми индикаторами Стиральная машина Ariston AQS0L 05 U не включается Стиральная машина Ariston AQS0L 05 U не сливает воду Стиральная машина Ariston AQS0L 05 U не греет воду…
Читать далее Стиральная машина Ariston AQS0L 05 UПродолжить
Ремонт стиральных машин
Ремонт стиральной машины Bosch WAA 20271
Ремонт стиральной машины Bosch WAA 20271 Ремонт стиральных машин Bosch WAA 20271 на дому в Зеленограде Общие характеристики стиральной машины Bosch WAA 20271 Установка отдельно стоящая Тип загрузки фронтальная Максимальная загрузка белья 5 кг Управление электронное (интеллектуальное) Дисплей есть цифровой Цвет белый Габариты (ШxГxВ) 60x59x85 см Классы эффективности и энергопотребления Класс потребления электроэнергии A Класс эффективности стирки…
Читать далее Ремонт стиральной машины Bosch WAA 20271Продолжить
Ремонт стиральных машин
Ремонт стиральной машины Bosch WAB 20063
Ремонт стиральной машины Bosch WAB 20063 Ремонт стиральных машин Bosch WAB 20063 на дому в Зеленограде Общие характеристики стиральной машины Bosch WAB 20063 Установка отдельно стоящая, съемная крышка для встраивания Тип загрузки фронтальная Максимальная загрузка белья 5.
Читать далее Ремонт стиральной машины Bosch WAB 20063Продолжить
INDESIT WIN 100 User Manual
Руководство по эксплуатации
|
|
| СТИРАЛЬНАЯ МАШИНА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Содержание |
|
|
|
|
| CIS | ||
|
|
| Установка, 2-3 |
| |
|
|
|
|
| |
|
|
|
| ||
| CIS |
| Распаковка и выравнивание |
|
|
|
|
| Подключение к водопроводной и электрической сети | ||
РУССКИЙ, 1 | Пеpвый цикл стирки | ||||
Технические характеристики |
|
| |||
|
|
|
|
| |
|
|
| Описание стиральной машины, 4-5 | ||
|
|
| Панель управления | ||
|
|
| Индикаторы |
|
|
|
|
| Запуск машины. |
|
|
|
|
| Краткие инструкции: Порядок запуска программы | ||
|
|
| Таблица программ |
|
|
|
|
| Персонализация стирки, 7 | ||
|
|
| Функции |
|
|
|
|
| Моющие средства и белье, 8 | ||
| WIN 100 | Распределитель моющих средств | |||
| Подготовка белья | ||||
|
|
| Особенности стирки отдельных изделий | ||
|
|
| Предупреждения и рекомендации, 9 | ||
|
|
| Общие правила безопасности |
|
|
|
|
| Утилизация | ||
|
|
| Экономия энергии и охрана окружающей среды | ||
|
|
| Обслуживание и уход, 10 |
|
|
|
|
| Отключение воды и электричества | ||
|
|
| Уход за стиральной машиной | ||
|
|
| Уход за распределителем моющих средств | ||
|
|
| Уход за дверцей машины и барабаном |
|
|
|
|
| Чистка насоса |
|
|
|
|
| Проверка заливного шланга |
|
|
|
|
| Неисправности |
|
|
|
|
| и методы их устранения, 11 | ||
|
|
| Сервисное обслуживание, 12 |
|
|
Программы, 6Установка
Сохраните данное руководство.
Оно должно быть +15 в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функ-
ционирования и обслуживания.
Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.
Распаковка и выравнивание
Распаковка
1.Распакуйте стиральную машину.
2.Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.
3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).
4.Закройте отверстия прилагающимися пластиковыми заглушками.
5.Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.
Не разрешайте детям играть с упаковочными материалами.
Выравнивание
1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и про- чих предметов.
2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек
(см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.
После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, от-
клонение горизонтали должно быть не более 2°.
Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины.
Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.
Подключение к водопроводной и электрической сети
Подсоединение заливного шланга
| 1. Вставьте прокладку А в |
| конец заливного шланга |
| и наверните его на вы- |
| вод водопровода холод- |
| ной воды с резьбовым от- |
A | верстием 3/4 дюйма (см. |
| ðèñ.). |
| Перед подсоединением |
| откройте водопроводный |
| кран и дайте стечь гряз- |
| íîé âîäå. |
| 2. Подсоедините залив- |
| ной шланг к стиральной |
| машине, навинтив его |
| на водоприемник, рас- |
| положенный в задней |
| верхней части справа |
| (ñì. ðèñ.). |
3. Убедитесь, что шланг не перекручен и не пережат.
Давление воды должно быть в пределах значе- ний, указанных в таблице Технических характеристик (см. с. 3).
Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный cервисный центр.
Никогда не используйте шланги, бывшие в употреблении.
Подсоединение сливного шланга |
|
|
|
| |||
|
| Повесьте загнутый ко- | |||||
|
| нец сливного шланга на | |||||
|
| край раковины, ванны, | |||||
|
| èëè | поместите | â | |||
|
| специальный | вывод | ||||
65 | — 100 cm | канализации. Шланг не | |||||
должен перегибаться. | |||||||
|
| ||||||
|
| Верхняя точка сливно- | |||||
|
| го шланга должна на- | |||||
|
| ходиться на высоте 65- | |||||
|
| 100 см от пола. Распо- | |||||
|
| ложение | сливного | ||||
|
| шланга должно обес- | |||||
|
| печивать разрыв струи | |||||
|
| при сливе (конец шлан- | |||||
|
| ãà íå | должен | áûòü | |||
|
| опущен в воду). |
| ||||
|
| В случае крепления на | |||||
|
| край ванной или рако- | |||||
|
| вины, шланг вешается | |||||
|
| с помощью направля- | |||||
|
| ющей (входит в комп- | |||||
|
| лект поставки), которая | |||||
|
| крепится к крану (рис.). | |||||
l розетка заземлена в соответствии с нормами безопасности, описанными в данном разделе инструкции. CIS
Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель.
Замена кабеля должна производиться только квалифицированным персоналом.
Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным.
Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.
Не рекомендуется применение удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.
Подсоединение к электросети
Внимание! Оборудование обязательно должно быть заземлено!
1.
Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.
2.При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.
3.Прокладка заземления отдельным проводом не допускается.
4.Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
lрозетка и проводка соответствуют требованиям, изложенным в данном разделе инструкции;
lнапряжение и частота тока сети соответствуют данным машины;
lрозетка и вилка одного типа;
Технические характеристики
Модель | WIN 100 |
ширина 59,5 см Размеры высота 85 см
глубина 40 см
Загрузка | 1 — 5 êã |
Электрические
cмотрите паспортную табличку с
параметры
техническими характеристиками на машине
Гидравлические
max давление 1 Мпа (10 бар)
параметры
min давление 0,05 Мпа (0,5 бар) объем барабана 40 л
Скорость
äî 1000 îá/ìèí
отжима
Kонтрольные
программы
согласно
программа 3;
нормативу EN 60456
при загрузке до 5 кг.
Машина соответствует следующим Директивам Европейского Экономического сообщества:
-89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие модификации
-2006/95/CE (низкого напряжения)
!

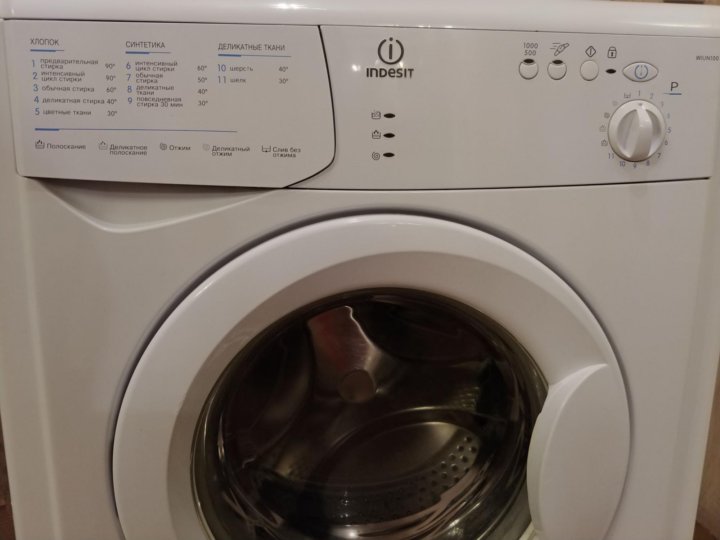

Описание стиральной машины
|
|
|
|
|
|
|
|
|
|
| Панель управления | Кнопки выбора |
|
|
|
|
| ||
|
|
|
|
|
| ||||
+15 |
|
| ФУНКЦИИ |
|
|
|
|
| |
|
|
|
| Индикатор ВКЛЮЧЕНИЕ/ |
| ||||
|
|
| Индикаторы |
|
| ||||
|
|
|
| ЛЮК ЗАБЛОКИРОВАН |
| ||||
|
|
|
|
|
| ||||
|
|
|
|
|
| ||||
|
|
|
|
|
| Кнопка ВКЛЮЧЕНИЕ/ | |||
|
|
|
|
|
|
|
| ВЫКЛЮЧЕНИЕ |
|
|
|
|
|
|
|
| |||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Рукоятка выбора |
|
|
| |
Распределитель |
| ПРОГРАММ | |
|
|
| |
моющих средств |
| Кнопка ПУСК/СБРОС | |
| |||
|
| (Start/Reset) | |
Распределитель моющих средств для загруз- | Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для |
ки стирального порошка и смягчителей (см. | включения и выключения стиральной машины. |
Индикаторы: служат для контроля за | Рукоятка выбора ПРОГРАММ служит для выбора |
выполнением программы стирки. | программ. |
| В процессе выполнения программы рукоятка |
Кнопки выбора ФУНКЦИИ: служат для выбора | остается неподвижной. |
доступных функций. Кнопка выбранной функции |
|
останется включенной. |
|
Кнопка ПУСК/СБРОС используется для запуска |
|
программ или для отмены ошибочного |
|
программирования. |
|
Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН: |
|
показывает, включена ли стиральная машина и |
|
можно ли открыть люк (см. |
|
с. 8).
стр. 5).«
