Indesit WIUL 83 User Manual

Руководство по эксплуатации

				СТИРАЛЬНАЯ МАШИНА
				Содержание
						CIS
				Установка, 2-3
		CIS		Распаковка и выравнивание, 2
				Подключение к водопроводной и электрической
	РУССКИЙ, 1			ñåòè, 2-3
				Пеpвый цикл стирки, 3
				Технические характеристики, 3
				Описание стиральной машины, 4-5
				Панель управления, 4
				Индикаторы, 5
				Запуск машины. Программы, 6
				Краткие инструкции: Порядок запуска программы, 6
				Таблица программ, 6
				Персонализация стирки, 7
				Выбор температуры, 7
				Выбор скорости отжима, 7
		WIUL 83		Функции, 7
				Моющие средства и белье, 8
				Распределитель моющих средств, 8
				Отбеливание, 8
				Подготовка белья, 8
				Особенности стирки отдельных изделий, 8
				Предупреждения и рекомендации, 9
				Общие правила безопасности, 9
				Утилизация, 9
				Экономия энергии и охрана окружающей среды, 9
				Обслуживание и уход, 10
				Отключение воды и электричества, 10
				Уход за стиральной машиной, 10
				Уход за распределителем моющих средств, 10
				Уход за дверцей машины и барабаном, 10
				Чистка насоса, 10
				Проверка заливного шланга, 10
				Неисправности
				и методы их устранения, 11
				Сервисное обслуживание, 12

Установка

Сохраните данное руководство. Оно должно быть +15 в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функ-

ционирования и обслуживания.

Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1.Распакуйте стиральную машину.

2.Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

4.Закройте отверстия прилагающимися пластиковыми заглушками.

5.Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и про- чих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек

(см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины.

Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

	1. Вставьте прокладку А в
	конец заливного шланга
	и наверните его на вы-
	вод водопровода холод-
	ной воды с резьбовым от-
A	верстием 3/4 дюйма (см.
	ðèñ.).
	Перед подсоединением
	откройте водопроводный
	кран и дайте стечь гряз-
	íîé âîäå.
	2. Подсоедините залив-
	ной шланг к стиральной
	машине, навинтив его
	на водоприемник, рас-
	положенный в задней
	верхней части справа
	(ñì. ðèñ.).

3. Убедитесь, что шланг не перекручен и не пережат.

Давление воды должно быть в пределах значе- ний, указанных в таблице Технических характеристик (см. с. 3).

Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный cервисный центр.

	Подсоединение сливного шланга
			Повесьте загнутый ко-
			нец сливного шланга на
			край раковины, ванны,
			èëè	поместите			â
			специальный			вывод
	65	— 100 cm	канализации. Шланг не
			должен перегибаться.
			Верхняя точка сливно-
			го шланга должна на-
			ходиться на высоте 65-
			100 см от пола. Распо-
			ложение		сливного
			шланга должно обес-
			печивать разрыв струи
			при сливе (конец шлан-
			ãà íå	должен		áûòü
			опущен в воду).
			В случае крепления на
			край ванной или рако-
			вины, шланг вешается
			с помощью направля-
			ющей (входит в комп-
			лект поставки), которая
			крепится к крану (рис. ).

Не рекомендуется применение удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1.Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2.При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3.Прокладка заземления отдельным проводом не допускается.

4.Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

lрозетка и проводка соответствуют требованиям, изложенным в данном разделе инструкции;

lнапряжение и частота тока сети соответствуют данным машины;

lрозетка и вилка одного типа;

l розетка заземлена в соответствии с нормами безопасности, описанными в данном разделе инструкции.

Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.

Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным.

Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.

Технические характеристики

Модель

WIUL 83

ширина 59,5 см Размеры высота 85 см

глубина 33 см

Загрузка

1 — 3,5 êã

Электрические

cмотрите паспортную табличку с

параметры

техническими характеристиками на машине

Гидравлические

max давление 1 Мпа (10 бар)

параметры

min давление 0,05 Мпа (0,5 бар) объем барабана 27 л

Скорость

äî 800 îá/ìèí

отжима

Kонтрольные программы согласно

программа 2; температура 60°С;

нормативу EN 60456

при загрузке до 3,5 кг.

Машина соответствует следующим Директивам Европейского Экономического сообщества:

-73/23/ ЕЕС от 19.02 .73 (низкого напряжения) и последующие модификации

-89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие модификации

CIS

Обслуживание Меры Моющие Сервис Неисправности уход и безопасности средства Программы Описание Установка

!

Описание стиральной машины

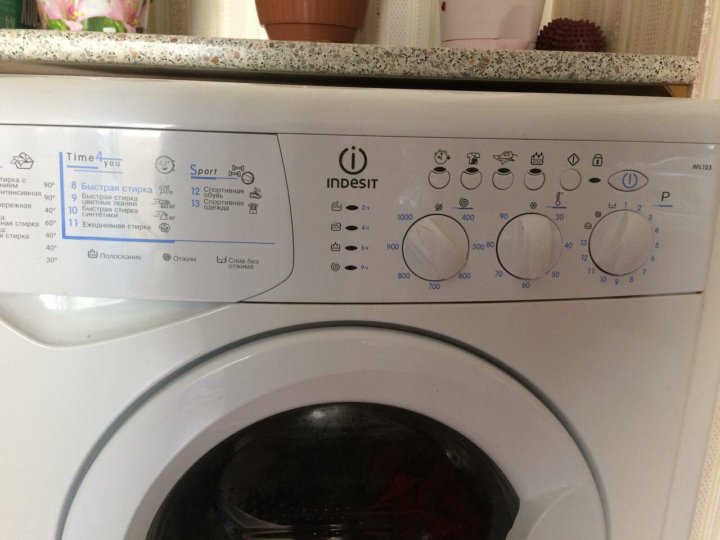

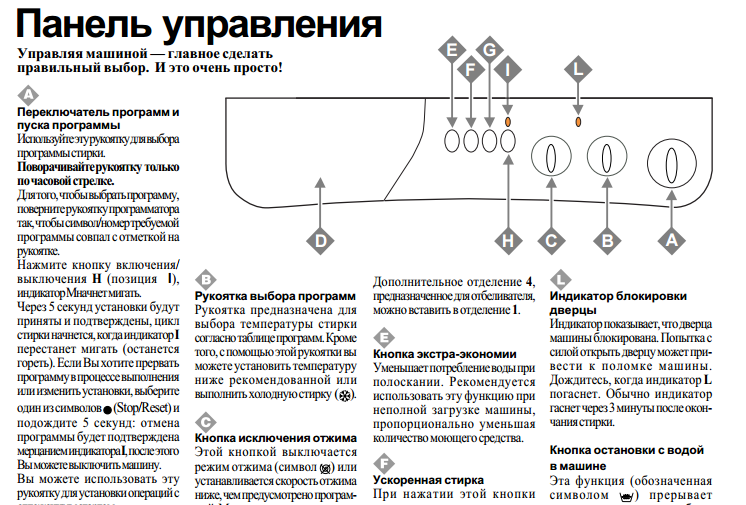

	Панель управления		Кнопки выбора
+15			ФУНКЦИИ
					Индикатор ВКЛЮЧЕНИЕ/
			Индикаторы
					ЛЮК ЗАБЛОКИРОВАН
						Кнопка ВКЛЮЧЕНИЕ/
								ВЫКЛЮЧЕНИЕ

							Рукоятка выбора
	Распределитель					ПРОГРАММ
	моющих средств					Кнопка ПУСК/СБРОС
						(Start/Reset)
				Рукоятка выбора
		Рукоятка выбора		ТЕМПЕРАТУРЫ
		скорости ОТЖИМА
Распределитель моющих средств для загруз-		Кнопка ПУСК/СБРОС используется для запуска
ки стирального порошка и смягчителей (см. с. 8).		программ или для отмены ошибочного
		программирования.
Индикаторы: служат для контроля за
выполнением программы стирки.		Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН:
Если была включена функция Таймер отсрочки,		показывает, включена ли стиральная машина и
индикаторы показывают время, остающееся до		можно ли открыть люк (см. стр. 5).
запуска программы (см. стр. 5).
		Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для
Рукоятка выбора скорости ОТЖИМА: служит для		включения и выключения стиральной машины.
выбора скорости отжима или для его исключения
(ñì. ñòð. 7).		Рукоятка выбора ПРОГРАММ служит для выбора
		программ.
Кнопки выбора ФУНКЦИИ: служат для выбора		В процессе выполнения программы рукоятка
доступных функций. Кнопка выбранной функции		остается неподвижной.
останется включенной.

Рукоятка выбора ТЕМПЕРАТУРЫ: служит для установки необходимой температуры или для стирки в холодной воде (см. стр. 7).

«
