Руководство по экпуатации
СТИРАЛЬНАЯ МАШИНА
Содержание                                          CIS
Установка, 2-3
CIS              KZ                                  Распаковка и выравнивание
Подключение к водопроводной и электрической сети
РУССКИЙ,1        Кaзaкшa,13                           Пробный цикл стирки
Описание  стиральной машины, 4-5

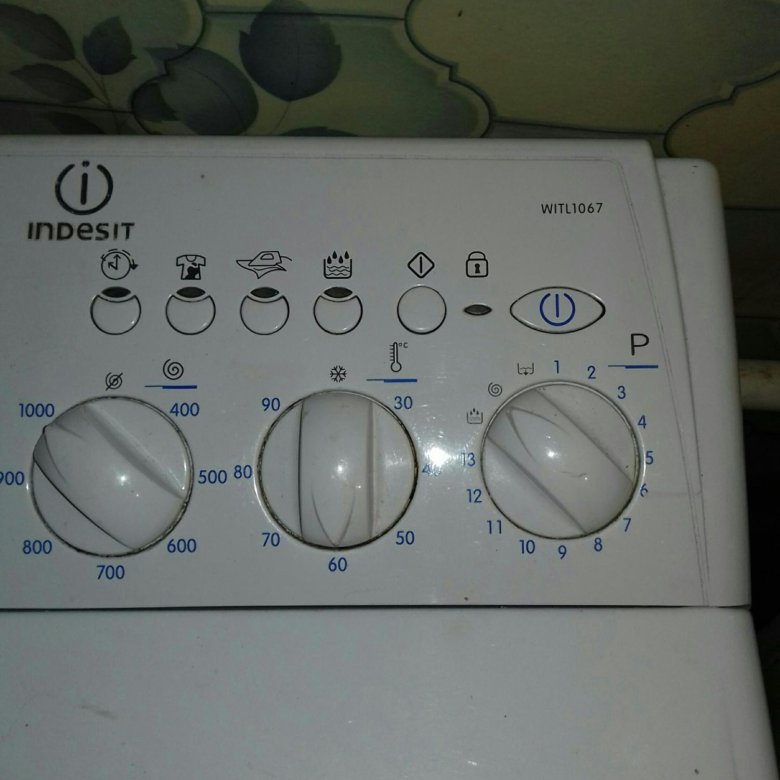

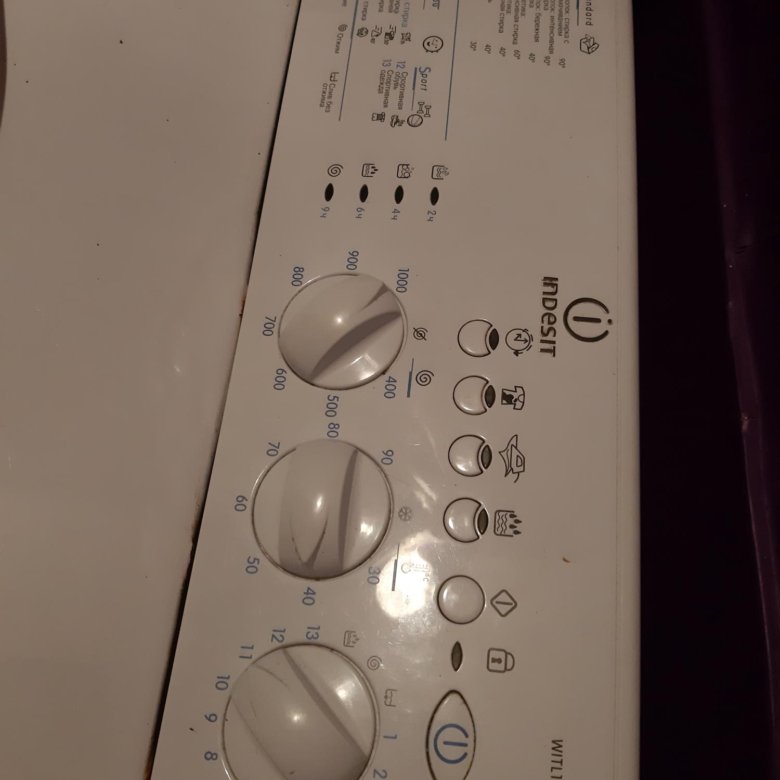

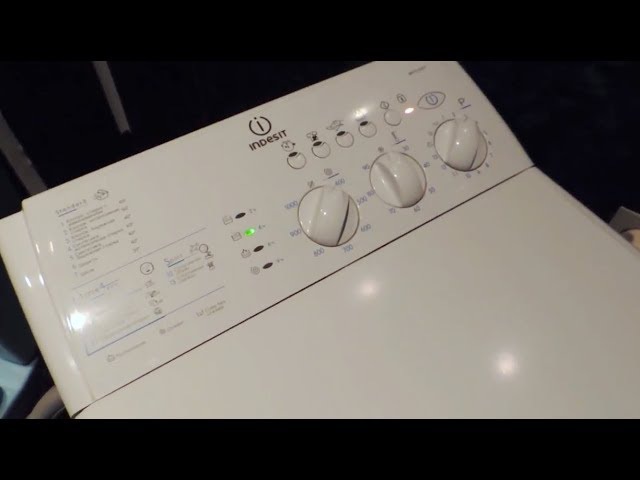

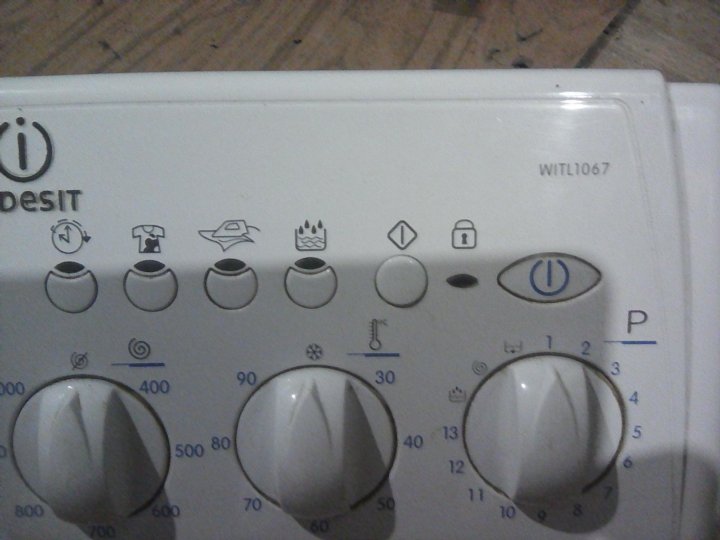

Панель управления
Как открыть и закрыть барабан

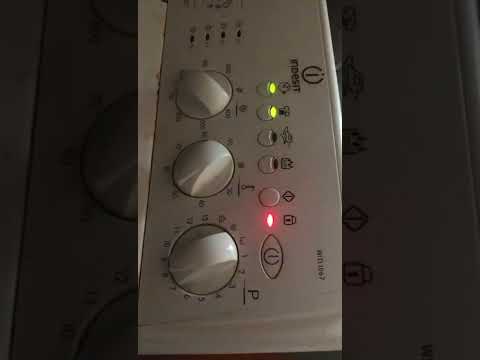

Индикаторы
Запуск машины. Программы, 6
Краткие инструкции: Порядок запуска программы
Таблица программ
Персонализация стирки, 7
Выбор температуры
Выбор скорости отжима
Функции
WITL 1067                                          Моющие средства и белье, 8
Распределитель моющих средств
Цикл отбеливания
Подготовка белья
Особенности стирки отдельных изделий
Предупреждения и рекомендации, 9
Общие правила безопасности
Утилизация
Экономия и охрана окружающей среды
Обслуживание и уход, 10
Отключение воды и электричества
Уход за  стиральной машиной
Уход за дверцей машины и барабаном
Как чистить распределитель моющих средств
Чистка насоса
Проверка заливного шланга
Устранение неисправностей, 11
Сервисное обслуживание, 12
Технические характеристики
1

Установка
! Сохраните данное руководство. Оно должно быть в После установки машины на место проверьте по уровню
CIS комплекте со стиральной машиной в случае продажи, горизонтальность верхней крышки корпуса, отклонение
передачи оборудования или при переезде на новую горизонтали должно быть не более 2°.
квартиру, чтобы новый владелец оборудования мог Правильное выравнивание оборудования поможет
ознакомиться с правилами его функционирования и избежать шума, вибраций и смещений во время работы
обслуживания. машины.
Если стиральная машина стоит на полу, покрытом
! Внимательно прочитайте руководство: в нем содер ковром, убедитесь, что ее основание возвышается над
жатся важные сведения по установке и безопасной ковром. В противном случае вентиляция будет затруд
эксплуатации стиральной машины. нена или вовсе невозможна.
Распаковка и выравнивание Подключение к водопроводной и элек-
трической сети
Распаковка
1. Распакуйте стираль Подсоединение заливного шланга
ную машину.
1. Прикрутите шланг подачи к
2. Убедитесь, что обо
рудование не было крану холодной воды с резь
повреждено во время бовым отверстием 3/4 gas (см.
транспортировки. При схему).
обнаружении повреж Перед подсоединением от
дений – не подключайте кройте водопроводный кран до
машину – свяжитесь с тех пор, пока из него не потечет
поставщиком немедлен чистая вода.
но.
3. Удалите четыре транс
портировочных винта
и резиновые пробки с 2. Подсоедините заливной
прокладками, располо шланг к стиральной маши
женные в задней части не, навинтив его на водо
стиральной машины (см. приемник, расположенный
рис.). в задней верхней части
справа (см. рис.).
4. Закройте отверстия прилагающимися пластиковыми
заглушками.
3.Убедитесь, что шланг не
5. Сохраняйте все детали: они Вам понадобятся при перекручен и не пережат.
последующей транспортировке стиральной маши
ны.
болты, резиновые шайбы и большую металлическую
поперечную планку. Закройте образовавшиеся отверс ! Давление воды должно быть в пределах значений,
тия пластмассовыми заглушками. указанных в таблице Технических характеристик (см.
с. 3).
! Не разрешайте детям играть с упаковочными мате
риалами. ! Если длина водопроводного шланга окажется недо
статочной, обратитесь в Авторизованный Сервисный
Выравнивание центр.
1. Установите стираль
ную машину на ровном и
прочном полу, так чтобы
она не касалась стен,
мебели и прочих пред
метов.
2. После установки ма
шины на место отрегу
лируйте ее устойчивое
положение путем враще
ния передних ножек (см.
рис.). Для этого сначала ослабьте контргайку, после
завершения регулировки контргайку затяните.
2

Подсоединение сливного шланга ? розетка заземлена в соответствии с нормами безопас
Повесьте загнутый конец ности, описанными в данном разделе инструкции (до CIS
сливного шланга на край пускается организация заземления рабочим нулем,
раковины, ванны, или при условии, что защитная линия не имеет разрыва и
подключена напрямую в обвод какихлибо приборов
поместите в специаль (например, электрического счетчика).
ный вывод канализации.
Шланг не должен переги Если вилка не подходит к розетке, ее следует заменить
65 - 100 cm баться. Верхняя точка на новую, соответствующую розетке, или заменить пи
сливного шланга долж тающий кабель. За мена кабеля должна производиться
только квалифицированным персоналом.
на находиться на вы
соте 65100 см от пола. Запрещается использование переходников, двойных и
Расположение сливного более розеток и удлинителей (они создают опасность
шланга должно обеспе возгорания).
Если Вы считаете их использование необ
чивать разрыв струи при ходимым, применяйте один единственный удлинитель,
сливе (конец шланга не удовлетворяющий требованиям безопасности.
должен быть опущен в Оборудование, подключенное с нарушением требований
воду). безопасности бытовых приборов большой мощности,
В случае крепления на изложенных в данной инструкции, является потенци-
край ванной или рако ально опасным.
вины, шланг вешается Производитель не несет ответственности за ущерб
с помощью направляю здоровью и собственности, если он вызван несоблюде-
щей (входит в комплект нием указанных норм установки.
поставки), которая кре
пится к крану (рис.). Первый цикл стирки
! Не рекомендуется при По завершении установки, перед началом эксплуа
менение удлинителей для сливного шланга, при не тации необходимо произвести один цикл стирки со
обходимости допускается его наращивание шлангом стиральным порошком, но без белья, по программе
такого же диаметра и длиной не более 150 см.

90°C без предварительной стирки.
Подсоединение к электросети
Внимание! Оборудование обязательно должно
быть заземлено!
1. Машина подключается к электрической сети при по
мощи двухполюсной розетки с заземляющим контактом
(розетка не поставляется с машиной). Фазный провод
должен быть подключен через автомат защиты сети,
рассчитанный на максимальный ток (ток срабатывания)
16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места
установки машины розетки с заземляющим контактом,
имеющей трехпроводную подводку кабеля с медными
жилами сечением не менее 1,5 кв. мм (или алюминие
выми жилами сечением не менее 2,5 кв. мм), доработка
электросети не производится. При отсутствии указанной
розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не до
пускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 622379.
Допускается применение других марок кабеля, обеспе
чивающих пожаро и электробезопасность при эксплуа
тации машины.
Перед включением машины в сеть убедитесь, что:
? розетка и проводка соответствуют требованиям, из
ложенным в данном разделе инструкции;
? напряжение и частота тока сети соответствуют данным
машины;
? розетка и вилка одного типа;
3

Скачать инструкцию

Файл скачали 17 раз (Последний раз: 30 Октября 2022 г., в 22:08)

Загрузить

INDESIT WITL 1067 User Manual

Руководство по экпуатации

СТИРАЛЬНАЯ МАШИНА

CIS

		Содержание
CIS		Содержание
CIS		Установка, 2-3
		Установка, 2-3
РУССКИЙ,1		Распаковка и выравнивание
		Подключение к водопроводной и электрической сети
		Пробный цикл стирки

Описание стиральной машины, 4-5

Панель управления

Как открыть и закрыть барабан

Индикаторы

Запуск машины. Программы, 6

Краткие инструкции: Порядок запуска программы Таблица программ

WITL 1067

Персонализация стирки, 7

Выбор температуры Выбор скорости отжима Функции

Моющие средства и белье, 8

Распределитель моющих средств Цикл отбеливания Подготовка белья

Особенности стирки отдельных изделий

Предупреждения и рекомендации, 9

Общие правила безопасности Утилизация Экономия и охрана окружающей среды

Обслуживание и уход, 10

Отключение воды и электричества Уход за стиральной машиной Уход за дверцей машины и барабаном

Как чистить распределитель моющих средств Чистка насоса Проверка заливного шланга

Устранение неисправностей, 11

Сервисное обслуживание, 12

Технические характеристики

Установка

Сохраните данное руководство. Оно должно быть +15 в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функ-

ционирования и обслуживания.

Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1.Р а с п а к у й т е стиральную машину.

2.Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с п о с т а в щ и к о м немедленно.

3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

4.Закройте отверстия прилагающимися пластиковыми заглушками.

5.Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

áîëòû, резиновые шайбы и большую металлическую поперечную планку. Закройте образовавшиеся отверстия пластмассовыми заглушками.

Не разрешайте детям играть с упаковочными материалами.

Выравнивание

1. Установите стиральную машину на ровном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вра-

щения передних ножек (см. рис.). Для этого сна- чала ослабьте контргайку, после завершения регулировки контргайку затяните.

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины.

Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Установка машины на место и перемещение

Ваша стиральная машина может быть оснащена специальными убирающимися колесами для облегчения ее перемещения. Чтобы опустить колеса и передвинуть оборудование, просто потяните за рычаг, располо-

женный слева под основа-

нием машины. После

установки оборудования в

требуемое положение верните рычаг в исходное поло.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Прикрутите шланг подачи к крану холодной воды с резьбовым отверстием 3/4 gas (см. схему).

Перед подсоединением откройте водопроводный кран до тех пор, пока из него не потечет чистая вода.

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа (см. рис.).

3.Убедитесь, что шланг не перекручен и не пережат.

Давление воды должно быть в пределах значе- ний, указанных в таблице Технических характеристик (см. с. 3).

Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный Сервисный центр.

Подсоединение сливного шланга
		Повесьте загнутый ко-
		нец сливного шланга на
		край раковины, ванны,
		èëè	поместите			â
		специальный			вывод
65	— 100 cm	канализации. Шланг не
65	— 100 cm	должен перегибаться.
		должен перегибаться.
		Верхняя точка сливно-
		го шланга должна на-
		ходиться на высоте 65-
		100 см от пола. Распо-
		ложение		сливного
		шланга должно обес-
		печивать разрыв струи
		при сливе (конец шлан-
		ãà íå	должен		áûòü
		опущен в воду).
		В случае крепления на
		край ванной или рако-
		вины, шланг вешается
		с помощью направля-
		ющей (входит в комп-
		лект поставки), которая
		крепится к крану (рис.).

Не рекомендуется применение удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2.При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3.Прокладка заземления отдельным проводом не допускается.

4.Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля, обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

lрозетка и проводка соответствуют требованиям, изложенным в данном разделе инструкции;

lнапряжение и частота тока сети соответствуют данным машины;

lрозетка и вилка одного типа;

l розетка заземлена в соответствии с нормами безопасности, описанными в данном разделе инструкции CISдопускается организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо приборов (например, электрического счетчика).

Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. Замена кабеля должна производиться только квалифицированным персоналом.

Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным.

Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.

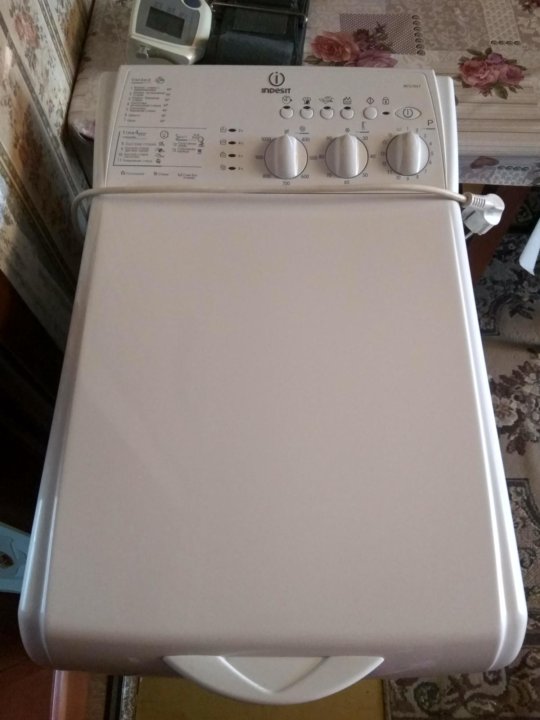

Описание стиральной машины

Панель управления

+15

Кнопка

ПУСК/ОТМЕНА Индикатор ЛЮК ЗАБЛОКИРОВАН

	Кнопки
	ДОПОЛНИТЕЛЬНЫЕ	Кнопка
	ФУНКЦИИ	Кнопка
	ФУНКЦИИ	ВКЛЮЧЕНИЕ/
		ВКЛЮЧЕНИЕ/
		ВЫКЛЮЧЕНИЕ

Световые

индикаторы


	Рукоятка регуляции	Рукоятка выбора
	ТЕМПЕРАТУРЫ	ПРОГРАММ
Рукоятка выбора
скорости ОТЖИМА

Ячейка для стирального порошка, наполняе — мая стиральным порошком и добавками

(смотреть стр. 8).

Световые индикаторы служат для контроля за выполнением программы стирки.

(смотреть стр. 5).

Рукоятка выбора скорости ОТЖИМА: служит для выбора скорости отжима или для его исключения

(ñì. ñòð. 7).

Кнопки ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ служат для подключения имеющихся дополнительных функций. Кнопка выбранной функции останется включенной.

Рукоятка ТЕМПЕРАТУРА служит для регуляции температуры или для стирки в холодной воде (смотреть стр. 7).

Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ служит для включения и выключения стиральной машины.

Кнопка ПУСК/ОТМЕНА служит для запуска программ или для отмены ошибочного программирования.

Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН

мигает, когда стиральная машина включена, и горит, не мигая, если люк не заблокирован (смотреть стр. 4).

Рукоятка выбора ПРОГРАММ служит для выбора программ (смотреть стр. 6).

В процессе выполнения программы рукоятка остается неподвижной.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ВКЛЮЧЕНИЕ/ ВЫКЛЮЧЕНИЕ и подождите, пока машина вновь включится.

Индикатор ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН:

Горящий индикатор означает, что люк заблокирован во избежание его случайного открывания.

во избежание повреждений перед тем как открыть люк, необходимо дождаться, когда замигает индикатор.

! Частое мигание индикатора ВКЛЮЧЕНИЕ/ЛЮК ЗАБЛОКИРОВАН одновременно с любым другим индикатором означает неисправность (смотреть стр. 11.

You can only view or download manuals with

Upload your files to the site. You get 1 for each file you add

Get 1 for every time someone downloads your manual

Buy as many as you need

404 ОШИБКА — Много-док —

А
Б
С
Д
Е
Ф
г
ЧАС
я
Дж
К
л
М
Н
О
п
Вопрос
р
С
Т
U
В
Вт
Икс
Д
Z

http://mnogo-dok. ru!

(http://mnogo-dok.ru) .

Whirlpool Indesit 488000533924 Весы для масла – FixPart

Дом > Продукты > Вирпул Индезит 488000533924 масляные чешуи

Оригинальный продукт

44,87 €

Проверьте, совместим ли этот продукт с вашим устройством
Более 37 совместимых устройств

Выберите свой бренд Баукнехт Привилегия водоворот Вестель

Где найти номер модели?

Клиенты ставят нам 9,0 (1675 отзывов)

Защита покупателя TrustedShops

Гарантированная посадка

Гарантия возврата денег!

Производитель

Whirlpool Indesit

Тип изделия

Оригинал — Этот продукт произведен производителем оригинального продукта и имеет оригинальное качество.

Номер производителя

488000533924

Описание производителя

C00533924 Полка для сырного масла/270ARC(trans nat)RV1

Категория продукта

9015 5 Электро > секция корпуса > банка/резервуар > шкала > масло весы

Марка(и) бытовой техники

Bauknecht, Privileg, Whirlpool, Vestel

Тип(ы) бытовой техники

Холодильник, Холодильник с морозильной камерой, Другое

Номер продукта

0308296081

Как работает FixPart?

Введите марку и номер модели вашего прибора на нашем веб-сайте.

Легко найти и заказать нужную запчасть.

Быстрая доставка от 3 до 5 дней*

Замените запчасть, и ваш прибор снова будет как новый!

Молодец! Благодаря вашему ремонту вы не только сэкономите деньги, но и сделаете личный вклад в зеленое будущее.
