Ошибка f06 Индезит – стиральная машина Indesit и код ошибки ф06 с расшифровкой
Производитель сложной бытовой техники не рекомендует заниматься ее самостоятельным ремонтом. На практике же в 90% случаев ошибку Индезит f06 пользователь способен устранить своими силами. Разберемся, как поступить при появлении такой неполадки стиральной машины.
Код Indesit f06 информирует об ошибке управления. Командные кнопки на панели не реагируют на действия пользователя, Индезит не начинает цикл стирки. Причин несколько, и для восстановления работоспособности стиральной машины придется выполнить ряд последовательных мероприятий.
В некоторых случаях ошибка Indesit f06 появляется из-за неплотно закрытой дверки после пуска. Защитная схема выдает команду на запрет работы, стирка прекращается. Если неполадка не устраняется плотным захлопыванием люка, проверить микровыключатель замкового соединения (устройства блокировки).
Замыкание замка двери ( устройство блокировки люка) стиральной машины IndesitМетодикаИзмеряется сопротивление между нейтральным контактом и остальными.
Мультиметр при тестировании исправного устройства покажет 0 или ∞ (замкнуто/разомкнуто). Не соответствует, менять замок – восстановлению не подлежит.
Стандартная процедура, рекомендуемая при отказе сложной бытовой техники, оснащенной электроникой.
Методика: отсоединить от розетки сетевой шнур – выдержать паузу минут 20 – включить стиральную машину повторно. При отрицательном результате продолжить поиск причины ошибки f06 Indesit.
Смысл в том, что отказ электроники подчиняться командам пользователя вызывается сбоями схемы. Это происходит при скачках напряжения, внезапном кратковременном отключении, наводках (близлежащие ЛЭП, мощные передатчики), блуждающих токах. Это простое действие в 40% случаев помогает убрать ошибку стиральной машины f06 – ведь в большинстве многоэтажек заземление в квартирах не предусмотрено.
Проконтролировать параметры электросетиПроизводитель Индезит гарантирует безотказное функционироваиие СМА при условии, что к ней подается ~220–240 В/50 Гц.
Несоответствие значений U или f – причина ошибки f06. Убедиться в качестве энергоснабжения несложно, включив любой бытовой импортный прибор, оснащенный электроникой. Нет сбоев в работе, все в норме, продолжать искать «виновника» неполадки.
Ошибка f06 Индезит вызывается:
- ненадежным контактом, искрением в розетке;
- поврежденным сетевым кабелем, удлинителем.
Устранение подобных дефектов помощи профессионала не требуют, ошибка f06 с Индезит снимается самостоятельно.
Выполнить диагностику шлейфов- Причину ошибки Indesit f06 получится найти визуально, сняв со стиральной машины боковые стенки и верхнюю крышку. При осмотре обратить внимание на оплавленные провода, их замыкания на корпус, обрывы. Для устранения выявленного дефекта Индезит услуги профессионала не нужны.
- СМА эксплуатируются в условиях влажности, постоянной вибрации.
От наконечников щеток двигателя стиральной машины в процессе работы (по причине истирания) разлетается угольная пыль, являющаяся абразивом. Ненадежный контакт, грязная, деформированная ламель разрушают целостность электрической цепи, вызывают ошибки Индезит. Проверить, аккуратно очистить шлифовальной наждачной бумагой, при необходимости просушить, и код f06 уберется.
От наконечников щеток двигателя стиральной машины в процессе работы (по причине истирания) разлетается угольная пыль, являющаяся абразивом. Ненадежный контакт, грязная, деформированная ламель разрушают целостность электрической цепи, вызывают ошибки Индезит. Проверить, аккуратно очистить шлифовальной наждачной бумагой, при необходимости просушить, и код f06 уберется.Поломка выключателя – причина отсутствия управления стиральной машиной, ошибки f06. Проверяется нажатием: замыкание контактов свидетельствует об исправности. Если мультиметр показывает R=∞, заменить.
Осмотреть платыСамостоятельный ремонт электроники Индезит лишь добавит проблем. Диагностика плат управления («мозга» стиральной машины), панели индикации проводится на специализированном стенде, имитирующем работу СМА в различных режимах. Без схем, оборудования, практического опыта тестирование модулей в домашних условиях – занятие малоперспективное.

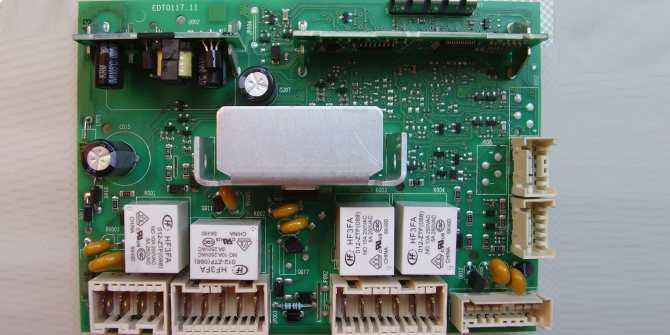

Проверка электронной платы стиральной машины IndesitНа что обратить вниманиеСледовать советам «ремонтников-самородков» также не стоит. В стиральных машинах Индезит разных годов выпуска и серий схемы, компоновка электронных плат отличаются. И не факт, что подсказка со стороны поможет убрать ошибку f06, а не навредит. По словам сервисных мастеров, до 80% пользователей непрофессиональным вмешательством в электронику СМА окончательно губят платы; восстановить уже не получается.
Мнение эксперта
- Конденсат. Влага на поверхности платы – замыкания сигнальных линий, причина ошибки Индезит. Просушить, и управление стиральной машиной восстановится.
- Пыль. Из помещения, от щеток двигателя: постепенно собираясь на поверхности панели, вбирая влагу, превращается в проводника тока. Ошибка f06 исчезнет после аккуратной чистки платы.
- Темные участки. Если следы термического воздействия локальны, не сопровождаются повреждением корпусов деталей, неполадка устраняется зачисткой поверхности острым лезвием, жидкостью на основе спирта, авиационным бензином. Растворители использовать нельзя.
- Дорожки. Отслоения, обрывы, микроскопические трещины становятся причиной ошибок Индезит. Выявить получится осмотром панели через лупу. Способ устранения дефекта выбирается исходя из его размеров и места расположения: припоем (протяжкой жалом паяльника) или установкой шунта (отрезком проволочки, образующим параллельную электрическую цепь). Главное – избежать перегрева платы, и проблема с ошибкой Indesit f06 разрешится.
- Целостность деталей. Любое повреждение корпуса – повод обратиться в сервис. Отсутствие контакта ножки с платой профессионального вмешательства не требует – устраняется паяльником. На практике основными «виновниками» ошибок стиральной машины становятся электролитические «С» (повышенный ток утечки, потеря емкости). Проблемный конденсатор выявляется визуально по раздутому корпусу-бочонку. Замена снимает код f06 Индезит, услуги мастера не понадобятся.
Проблемный конденсатор выявляется визуально по раздутому корпусу-бочонку. Замена снимает код f06 Индезит, услуги мастера не понадобятся.Ошибка f06 принятыми мерами не убирается, обращаться в аттестованную производителем мастерскую. Диагностика на стенде, профессиональное устранение неисправности обойдется в разы дешевле покупки новой платы.
Если у вас есть опыт в исправлении ошибок F06 стиральных машин Indesit — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статьях. Присылайте фото и видео с комментариями и описанием.
Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.
Понравилась статья? Репост будут лучшей благодарностью.
Коды ошибок стиральных машин indesit / Индезит
Коды ошибок стиральных машин Ariston и Indesit с системой управления EVO-II Общие сведения
В настоящее время стиральные машины стали производится с автотестированием.
Что благоприятно влияет на ремонт стиральных машин в целом.
Эта система имеется и в современных стиральных машинах с электронными системами управления компании INDESIT COMPANY (прежнее название компании — MERLONI).
Во всех линейках СМ этой компании с устаревшей системой управления EVO-I коды ошибок определялись по количеству миганий светодиодного индикатора (в сериях). Например, если индикатор мигает 5 раз через короткие промежутки, а через паузу цикл миганий повторяется, это соответствует коду ошибки F05. Расшифровка кода ошибки уже не представляет труда, например, для F05 — это проблемы со сливом воды (помпа, засор в тракте слива, прессостат).
Обычно, при возникновении ошибок в этих СМ, ручка командоаппарата начинала вращаться и выполнение текущей программы стирки прекращается.
В СМ, выполненных на основе системы управления EVO-II все несколько сложнее. Так как эти машины различаются, как по набору выполняемых функций, так и конструктивно (например, разные панели управления), на некоторых бюджетных СМ (без дисплея, например, в моделях серии AVL и др.
) многие ремонтники испытывают затруднения с порядком считывания кодов ошибок. Коды в них вычисляются по комбинации свечения определенных светодиодных индикаторов. Проще всего считываются коды ошибок на моделях с дисплеем (например, машинки линейки AVD и др.). Они отображаются непосредственно на индикаторе.
Коды ошибок на СМ INDESIT и ARISTON линеек EVO-I/II также можно считать с помощью специального диагностического ключа (SAT), который подключается к сервисному разъему СМ. Ключ также позволяет проводить тестирование СМ в различных режимах: как в автономном, так и под управлением внешнего персонального компьютера.
Рассмотрим подробнее процесс считывания кодов ошибок в СМ INDESIT, ARISTON линеек EVO-II без использования диагностического ключа.
Коды ошибок и порядок их считывания
Как отмечалось выше, коды ошибок в СМ EVO-II с дисплеем (линейка AVD) отображаются на ЖК индикаторе 1 (рис. 1).
Рис. 1Передняя панель СМ EVO с дисплеем (линейка AVD)
На рис.
2 приведен вид передней панели СМ линейки AVL.
Рис. 2
Коды ошибок в этом случае считываются по свечению индикатораОТЖИМ (LED 4)и подсветки кнопокТАЙМЕР ОТСРОЧКИ (КН 1),СУПЕР СТИРКА (КН 2),БЫСТРАЯ СТИРКА (КН 3)иДОПОЛНИТЕЛЬНОЕ ПОЛОСКАНИЕ (КН 4).
Собственно, «секрет» определения кодов ошибок на панелях управления СМ EVO-II со светодиодной индикацией достаточно прост. Каждый индикатор — это разряд кода ошибки в двоичной системе счисления. Сам процесс вычисления номера кода ошибки заключается в том, чтобы установить соответствие определенных индикаторов конкретным разрядам двоичного кода и перевести этот код в десятичную систему счисления.
В нашем случае (рис. 2), индикатор КН 4 соответствует первому разряду двоичного кода, КН 3 — второму, КН 2 — третьему, КН 1 — четвертому, а LED 4 — пятому разряду.
Если в качестве примера вернуться к коду ошибки F05, то цифра 5 в двоичном коде будет иметь вид: 00101 (5 разрядов, светятся индикаторы КН 2 и КН 4).
И все же, чтобы не утомлять читателей переводом чисел из одной системы счисления в другую, приведем универсальную таблицу (табл. 1) для определения кодов ошибок.
Таблица 1 Коды ошибок СМ EVO-II (линейки AVD и AVL)
| Код ошибки | Возможные причины | Свечение индикаторов ( — не светится, + светится | ||||
|---|---|---|---|---|---|---|
| LED 4 | КН 1 | КН 2 | КН 3 | КН 4 | ||
| F01 | Короткое замыкание симистора управления приводным мотором | ― | ― | ― | ― | + |
| F02 | Тахогенератор не формирует сигнал о вращении приводного мотора (цепь датчика может быть в обрыве или короткозамкнуга). Еще одна причина подобной ошибки — если приводной мотор заблокирован | ― | ― | ― | + | ― |
| F03 | Цепь датчика температуры (NTC) в обрыве или коротком замыкании | ― | ― | ― | + | + |
| F04 | Датчик уровня (прессостат) одновременно формирует сигналы «ПУСТОЙ БАК» и «ПЕРЕПОЛНЕНИЕ» | ― | ― | + | ― | ― |
| F05 | После выполнения программы слива датчик уровня не формирует сигнал «ПУСТОЙ БАК» (не работает сливной насос, засорен тракт слива, неисправен датчик уровня) | ― | ― | + | ― | + |
| F06 | Не распознан код программы (ошибка кнопок на передней панели) | ― | ― | + | + | ― |
| F07 | Отсутствует нагрев ТЭНа (ошибка может появиться из-за того, что ТЭН не погружен в воду) | ― | ― | + | + | + |
| F08 | «Залипание» контактной группы реле ТЭНа. неисправен ТЭН или его проводка (утечка на корпус) | ― | + | ― | ― | ― |
| F09 | Ошибка (сбой) содержимого энергонезависимой памяти EEPROM | ― | + | ― | ― | + |
| F10 | Одновременное отсутствие сигналов с датчика уровня ПОЛНЫЙ БАК и ПУСТОЙ БАК | ― | + | ― | + | ― |
| F11 | Отсутствует напряжение питания на сливном насосе (цепь питания насоса в обрыве) | ― | + | ― | + | + |
| F12 | Отсутствует связь между модулем индикации и электронным контроллером | ― | + | + | ― | ― |
| F13 | Цепь датчика температуры сушки в обрыве или коротком замыкании | ― | + | + | ― | + |
| F14 | Не работает ТЭН сушки (только для СМ с сушкой) | ― | + | + | + | ― |
| F15 | Неисправно реле ТЭНа сушки (только для СМ с сушкой) | ― | + | + | + | + |
| F16 | Заблокирован барабан (только в СМ с вертикальной загрузкой) | ― | ― | ― | ― | ― |
| F17 | На замок дверцы люка не подается питание или дверца открыта | + | ― | ― | ― | + |
| F18 | Ошибка связи между микросхемами контроллера и DSP (процессор управления асинхронным приводным мотором) на основном электронном модуле | + | ― | ― | + | ― |
На рис.
3 показан еще один вариант панели управления СМ.
Рис. 3. Вариант передней панели СМ EVO-II с индикаторами (линейка AVL)
Несмотря на то, что комбинация индикаторов (кнопок с индикаторами) здесь иная, коды ошибок считываются также, как и в предыдущем случае обозначения индикаторов
(КН 1 — КН 4, LED 4) такие же.
Следующая линейка СМ — Low-End.
Рис. 4Передняя панель СМ EVO-II (линейка Low-End)
Вот уж где нас захотели запутать, но не тут то было — очередную «шпаргалку» иллюстрируют рис. 4 и табл. 2.
Таблица 2. Коды ошибок СМ EVO-II (линейка Low-End)
| Код ошибки | LED 1 | LED 2 | LED 3 | КН 1 | КН 2 |
|---|---|---|---|---|---|
| F01 | мигает | ― | ― | ― | ― |
| F02 | ― | мигает | ― | ― | ― |
| F03 | мигает | мигает | ― | ― | ― |
| F04 | ― | ― | мигает | ― | ― |
| F05 | мигает | ― | мигает | ― | ― |
| F06 | ― | мигает | мигает | ― | ― |
| F07 | мигает | мигает | мигает | ― | ― |
| F08 | ― | ― | ― | мигает | ― |
| F09 | мигает | ― | ― | мигает | ― |
| F10 | ― | мигает | ― | мигает | ― |
| F11 | мигает | мигает | ― | мигает | ― |
| F12 | ― | ― | ― | мигает | ― |
| F17 | мигает | ― | ― | ― | мигает |
| F18 | ― | мигает | ― | ― | мигает |
Ну а теперь остановимся подробнее на кодах ошибок приведенных в табл.
1, то есть выясним причины неисправностей и способы их устранения (стиральной машины). Собственно, вся эта информация сведена в табл. 3.
Примечание. Хочется отметить, что многие начинающие ремонтники при появлении любого кода ошибки сразу стараются заново прошить содержимое микросхемы энергонезависимой памяти EEPROM электронного модуля. Чтобы лишний раз не делать эту операцию, обратите внимание на колонку ПРИМЕЧАНИЕ в табл. 3.
Таблица 3 Описание кодов ошибок СМ EVO-II (линейка AVD и AVL)
| Кож ошибки | Возможные причины неисправности и способы их устранения | Примечание |
|---|---|---|
| F01 | Короткое замыкание (симистор) в цепи питания приводного мотора • Проверить возможное попадание воды на контакты разъема J9 • Проверить контактную колодку приводного мотора (возможная причина проблемы — химическая коррозия ее контактов). • Заменить электронный модуль | В 90% подобная неисправность вызвана дефектом приводного мотора. Если мотор исправен — см. левую колонку.Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F02 | • Проверить, не заблокирован ли механически мотор. • Проверить надежность контактов на разъеме J9 электронного модуля. • Проверить электрическое сопротивление таходатчика (около 115…170 0м). Сопротивление измеряется между контактами 1 и 2 разъема J9. В случае короткого замыкания в этой цепи отсоединить разъем J9 и проверить провода со стороны таходатчика. Если в СМ установлен асинхронный приводной мотор, убедиться в надежности электрического соединении контактов 6 и 7 разъема J9 с датчиком. • Заменить мотор • Заменить электронный модуль | На таходатчик может попасть пена, может быть еще неконтакт в его колодке. Если же этот датчик замкнут — ищите выгоревшие дорожки на электронном модуле и 2-3 обгоревших резистора. Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F03 | Цепь датчика температуры NTC замкнута или в обрыве, либо «залипло» реле ТЭНа • Проверить надежность контактов разъема J8.  • Проверить датчик температуры, учитывая, что его сопротивление при комнатной температуре (20°С) составляет 20 кОм (можно замерить на контактах 11 и 12 разъема J8). Если результат отличается, проверить целостность проводки от модуля до датчика. • Заменить датчик температуры NTC. • Заменить электронный модуль | Если действия в левой колонке не привели к нахождению неисправного элемента, заново прошивают содержимое энергонезависимой памяти EEPROM |
| F04 | Датчик уровня одновременно формирует сигналы ПУСТОЙ БАК и ПЕРЕЛИВ Причина данного дефекта заключается в том, что в датчике «залипла» контактная группа «ПУСТОЙ БАК», в этом случае СМ заливает воду до уровня перелива. По достижении этого уровня воды автоматически включается сливной насос. • Проверить качество соединений разъема J3 на электронном модуле. • Проверить состояние датчика уровня (на контактах разъема и): — контакты-2-4 замкнуты — уровень «ПУСТОЙ БАК»; — контакты 2-3 замкнуты — уровень «ПОЛНЫЙ БАК»; — контакты 2-1 замкнуты — уровень «ПЕРЕЛИВ» (не меньше половины уровня стекла загрузочного люка.  • Заменить датчик уровня. • Заменить электронный модуль | Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F05 | Сливной насос блокирован (не работает) или датчик уровня формирует сигнал ПУСТОЙ БАК после завершения процедуры слива воды. • Проверить надежность соединений в разъеме J9. В момент предполагаемой работы насоса можно проконтролировать наличие между контактами 8,9 разъема J9 переменного напряжения 220 В. • Проверить фильтр и сливной шланг. • Заменить сливной насос. • Заменить электронный модуль | Чаще всего подобная неисправность бывает вызвана попаданием посторонних предметов в насос. Работоспособность сливного насоса можно проверить, подав на него переменное напряжение 220В. Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F06 | Не используется в сериях AVD и AVL. | |
| F07 | После выполнения операции залива воды датчик уровня не снимает сигнал ПУСТОЙ БАК Если в баке нет воды после операции залива воды, питание на ТЭН не подается.  Это защитная функция, так как без воды ТЭН может перегореть. Возможные причины: — нет воды в водопроводе или давление воды слишком низкое; — неисправен клапан залива воды; — засор в тракте залива воды; — неисправен датчик уровня. После залива воды (если он есть) контактная группа ПУСТОЙ БАК датчика уровня должна быть разомкнута. Ее состояние контролируют, например, на контактах 2 и 3 разъема J3 электронного модуля. В противном случае последовательно заменяют датчик уровня и электронный модуль | Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F08 | Реле ТЭНа на модуле оказалось постоянно включенным («залипла» его контактная группа) или датчик уровня формирует одновременно сигналы ПУСТОЙ БАК и ПОЛНЫЙ БАК • Проверить датчик уровня — см. ошибку F04. Реле управления ТЭНом на модуле проверяют заменой. • Проверить соединение проводов от разъема Л до датчика уровня. • Проверить соединение ТЭНа с модулем (см.  3).• Проверить исправность ТЭНа. • Заменить датчик уровня. • Заменить электронный модуль | Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F09 | Ошибка (сбой) содержимого энергонезависимой памяти EEPROM, ошибка программы SETUP СМ На многих модулях микросхема EEPROM запаяна на плате модуля. Лучший вариант, если микросхему установить на переходной колодке. В этом случае микросхема легко снимается и устанавливается без пайки, при установке ее на модуль обращают внимание на совпадение установочных ключей (на плате и микросхеме). Если микросхема EEPROM исправна, заменяют модуль целиком (обращают внимание на то, чтобы установленная на нем микросхема памяти имела прошивку, предназначенную для конкретной модели СМ) | Заново прошивают содержимое энергонезависимой памяти EEPROM. Естественно, для этого нужны программатор и соответствующий файл прошивки. Прежде чем прошивать микросхему памяти необходимо считать ее содержимое и сохранить его в виде отдельного файла, чтобы всегда можно было восстановить исходную прошивку |
| F10 | После начала процесса залива воды (за отведенное на это время) датчик уровня не формирует сигнал ПОЛНЫЙ БАК (при условии, что сигнал ПУСТОЙ БАК пассивен, то есть в баке уже есть вода). • Проверить датчик уровня — см. ошибку F04. • Проверить надежность электрических соединений между разъемом J3 электронного модуля и датчиком уровня. • Заменить датчик уровня. • Заменить электронный модуль | Чаще всего подобная ошибка может быть вызвана низким напором воды при заливе ее в бак (может быть засорен заливной патрубок, неправильно работает клапан залива и др.). Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F11 | Отсутствует сигнал обратной связи о работоспособности сливного насоса (нарушена цепь питания насоса или оборвана его обмотка). • Проверить надежность соединения сливного насоса с электронным модулем. • Проверить сопротивление обмотки сливного насоса на разъеме J15, контакты 1 и 2 (в случае, если машина оснащена функцией Easy Door) или на разъеме J9, контакты 8 и 9. Сопротивление обмотки сливного насоса должно быть около 170 Ом. • Заменить сливной насос. • Заменить электронный модуль | Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F12 | Нет связи между модулем индикации и электронным модулем. • Проверить надежность электрических соединений между разъемом J11 основного электронного модуля и модулем индикации. • Заменить основной электронный модуль. • Заменить модуль индикации | В этом случае выбор очень мал: или неисправен модуль индикации, или основной модуль. В редких случаях сдвигается колодка со стороны модуля индикации. Также проверяют аналогичную колодку на основном модуле. Из опыта эксплуатации подобных СМ, прошивка энергонезависимой памяти EEPROM не являлась причиной возникновения подобного дефекта |
| F13 | Цепь датчика температуры сушки в обрыве или коротком замыкании (только для СМ с сушкой), Поступают также, как и при возникновении ошибки F0З, с той лишь разницей, что цепь датчика температуры сушки иная | ― |
| F14 | Не работает ТЭН сушки (только для СМ с сушкой). Проверяют цепь питания ТЭНа сушки, а также сам ТЭН | ― |
| F15 | Неконтакт реле ТЭНа сушки (только для СМ с сушкой). Проверяют цепь питания ТЭНа сушки, а также сам ТЭН | ― |
| F16 | Заблокирован барабан (только в СМ с вертикальной загрузкой). Проверяют блокировку барабана (цепь питания электромагнита блокировки) | ― |
| F17 | Отсутствует блокировка дверцы люка (или дверца открыта (для СМ с функцией Easy Door). • Проверить наличие напряжения 220 В на контактах 3 и 4 разъема J4 (только не в режиме «STANDBY»), а также между контактами 3 и 5 замка блокировки дверцы. • Проверить срабатывание микровыключателя обратной связи замка (при закрытой дверце и выключенной машине) на контактах 1 и 2 разъема J4 электронного модуля. • Проверить надежность соединения проводов от разъема М до замка блокировки люка. • Проверить надежность защелкивания замка. • Заменить замок блокировки двери. • Заменить электронный модуль. Если же СМ без функции Easy Door, выполняют аналогичные действия (см. выше), только проверяют напряжение 220 В на контактах 2, 3 разъема J4 и на контактах 1, 3 замка блокировки дверцы.  Микровыключатель в этом случае не проверяют — так как он отсутствует | Прошивка энергонезависимой памяти EEPROM здесь совершенно не причем |
| F18 | Ошибка связи между микросхемами контроллера и DSP (процессор управления асинхронным приводным мотором) на основном электронном модуле. Заменяют основной электронный модуль | Подобная ошибка чрезвычайно редка, во всяком случае, автору она не встречалась |
Модули EVO-II и их периферия
Как известно, стиральные машины EVO-II имеют множество модификаций. Они различаются не только функциональными возможностями и внешним видом (только панелей управления у них несколько вариантов), но и своей электронной «начинкой». Рассмотрим основные разновидности модулей EVO-II. Сразу отметим, что внешний вид модулей индикации (с ЖК дисплеем и со светодиодными индикаторами) на рисунках не приведен. Собственно, в этом и нет смысла, так как модули индикации достаточно просты и имеют всего два разъема: один предназначен для связи с основным модулем, а ко второму подключен селектор выбора программ.
EVO-II с асинхронным 3-фазным приводным двигателем LVB
Внешний вид модуля с внешними соединениями показан на рис. 5, а схема его включения—на рис. 6.
Рис. 5Схема включения модуля EVO-II с асинхронным 3-фазным приводным двигателем LVB
Рис. 6Электромонтажная схемамодуля EVO-II с асинхронным 3-фазным приводным двигателем LVB
EVO-II с коллекторным приводным двигателем
Внешний вид модуля с внешними соединениями показан на рис. 7, а схема его включения — на рис. 8.
Рис. 7Электромонтажная схемамодуля EVO-II с коллекторным приводным двигателем
Рис. 8Схема включения модуля EVO-II с коллекторным приводным двигателем
EVO-II линейки СМ Low-End
Внешний вид модуля показан на рис. 9, а схема его включения — на рис. 10.
Рис. 9Схема расположения модуля EVO-II СМ линейки Low-End
Рис. 10Схема включения модуля EVO-II СМ линейки Low-End
Примечание.
На рис. 9 видно, что модуль встроен в переднюю панель СМ, а рядом расположен противовес. Поэтому если транспортировать СМ без транспортироеочных болтов, скорее всего это приведет к поломке модуля.
Чтобы разобраться с обозначением элементов, показанных на рис. 6, 8 и 10, в табл. 4 приведен список сокращений, используемых в сервисной документации на СМ ARISTON и INDESIT (в том числе и для устаревших моделей).
Таблица 4 Список сокращений
| Обозначение | Расшифровка |
|---|---|
| AQS | Электромагнитный клапан системы Aquastop |
| В | Зуммер |
| BF | Контакты клеммной колодки, вентилятор или ТЭН сушки |
| BP | Блокировка дверцы люка |
| С, СА | Конденсатор |
| DV | 2-х позиционный переключатель |
| EF/CL | Клапан холодной воды/отбеливания |
| EF/L | Клапан холодной воды/стирки |
| EF/P | Клапан холодной воды/предварительной стирки |
| ER | ТЭН отключен |
| ЕТ | Термостат отключен |
| EV | Электромагнитный клапан |
| EVA | Электромагнитный клапан сушки |
| EVC | Электромагнитный клапан горячей воды |
| EVF | Электромагнитный клапан холодной воды |
| EVL | Электромагнитный клапан секции стирки |
| EVP | Электромагнитный клапан секции предварительной стирки |
| FA | Подавитель радиопомех (сетевой фильтр) |
| FD | Термостат деликатной сушки |
| FE | Термостат энергичной сушки |
| FRT | ТЭН с предохранителем |
I (1. ..2…3) | Переключатель/переключатели |
| IA | Переключатель ВКЛ/ВЫКЛ |
| IC | Нормально замкнутый переключатель, 1/2 загрузки |
| ID | Переключатель «Без отжима» |
| IE | Экономичный режим или нормально замкнутый переключатель |
| IF | Переключатель снижения оборотов отжима |
| IP | Дверной выключатель или предохранитель ТЭНа |
| IR | Сетевой выключатель |
| IS | Aquastop |
| L | Линия («фаза») или индикатор (лампа) |
| LB | Низкий уровень |
| LN | Нормальный уровень |
| LS | Индикаторная лампа |
| M | Заземление на массу или на приводной мотор |
| МС | Мотор или обмотка отжима |
| MI | Асинхронный мотор |
| ML | Мотор или обмотка стирки |
| МО | Клеммная коробка |
| MP | Микровыключатель (концевой выключатель) дверцы люка |
| MR | Микрозамок (устройства блокировки дверцы люка) |
| МТ | Мотор командоаппарата |
| МТА | Мотор командоаппарата сушки |
| MV | Мотор вентилятора |
| MV-Ras | Мотор вентилятора сушки (RA) |
| N | Нейтраль или клеммная колодка |
| NTC | Датчик температуры (терморезистор) |
| P, PR | Реле давления (датчик уровня) |
| Р1 | Реле давления 1 -го уровня (датчик 1 уровня воды) |
| Р2 | Реле давления 2-го уровня (датчик 2 уровня воды) |
| РА | Потенциометр высоких оборотов |
| РВ | Потенциометр низких оборотов |
| РМ | Защита мотора от перегрева |
| PS | Сливной насос |
| Ras/RA | ТЭН сушки |
| RE | Реле |
| RR, RTF | Нагревательный элемент (ТЭН) |
| RV | Стабилизатор частоты вращения вентилятора |
| S | Индикаторная лампа |
| SO | Индикатор дверцы |
| ST | Регулятор температуры или останов с водой |
| SV | Переключатель скорости отжима |
| Т | Тахогенератор электродвигателя |
| ТА | Контакты командоаппарата сушки |
| ТВ | Термостат низкой температуры |
| ТС | «Земля» крестовины |
| TFL | «Земля барабана» |
| TG | Основная «земля» или тахогенератор электродвигателя |
| TH | Термостат |
| Th2 | Термостат 1 -го уровня |
| Th3 | Термостат 2-го уровня |
| Th4 | Термостат 3-го уровня |
| ТН40 | Датчик реле температуры нормально разомкнутый 40ºС |
| ТН60 | Датчик реле температуры нормально разомкнутый 60ºС |
| THF | Термостат |
| THR | Регулируемый термостат |
| TM | «Земля» мотора |
| TMP | Тепловая защита электродвигателя |
| TP | Тепловая защита или земля сливного насоса |
| TPS | «Земля» сливного насоса |
| TR | «Земля» нагревательного элемента |
| TS | Защитный термостат или «земля» шасси (основания) |
| TT | «Земля» командоаппарата |
| TTH | «Земля» термостата |
| TV | «Земля» бака |
| ZBN | Командоаппарат |
beko washing machine stuck on 1 minute
AlleBilderShoppingVideoerMapsNyheterBøker
Innstillinger for søket
My beko machine always gets stuck on 1 minute and continues
www.
justanswer.co.uk › … › Appliance Technician
6 , янв. 2021 · Во время проверки реле давления проверьте, не поврежден ли ремень, так как изношенный ремень может вызвать чрезмерное дрожание. Обычно это не рекомендуется …
Моя стиральная машина beko зависла на последней 1 минуте цикла
Кажется, застрял на 1 минуту, чтобы начать, нажмите кнопку «Пуск» — JustAnswer
Моя стиральная машина beko застряла на цикле. Он гудит, как
Проблемы со стиральной машиной Beko — JustAnswer
Flere resultater fra www.justanswer.co.uk
Folk spør også om dette
Почему моя стиральная машина Beko зависает на 1 минуту?
Почему моя стиральная машина зависла на 1 минуту?
Как перезагрузить стиральную машину Beko?
Почему моя стиральная машина Beko не работает на велосипеде?
Распространенные проблемы со стиральными машинами и способы их решения — Beko
www.beko.co.uk › … › Руководства по стиральным машинам
Существуют различные причины, по которым ваша стиральная машина Beko может работать неэффективно.
Результаты. … Требуется хотя бы один литр за семь секунд.
5 Распространенные неисправности стиральных машин Beko (с простыми решениями)
exclusiverepairs.co.uk › Блог
18. des. 2018 · 1. Стиральная машина Beko не сливает воду · 2. Стиральная машина Beko не отжимает · 3. Ваша машина не запускается · 4. Стиральная машина Beko застряла на цикле.
Стиральная машина Beko останавливается во время стирки. Как решить потенциальную проблему …
www.youtube.com › смотреть
7 мая 2020 г. · Стиральная машина Beko останавливает цикл микрофона? Узнайте, как решить потенциальные проблемы в этом видео…
Varighet: 1:36
Издатель: 7 мая 2020
РЕШЕНО: Моя стиральная машина beko застряла на конце отжима — Fixya
www.fixya.com › Форум › Стиральные машины
Моя стиральная машина beko зависла на конце отжима, останавливается и начинает отжим короткими рывками.в ней вода и она не двигается с .
..
Beko стиральная машина wmd78127 зависла на цикле — Fixya
www.fixya.com › Форум › Стиральные машины › Beko
beko стиральная машина wmd78127 зависла на цикле зависла на 12 минутах до конца и не ведет обратный отсчет или . .. 1 Ответ. ИСТОЧНИК: застревает на таймере и не будет отсчитывать.
стиральная машина говорит, что до конца цикла осталась 1 минута, но я жду 10 …
www.reddit.com › britishproblems › комментарии › wa…
13. апр. 2022 · Британская стиральная машина, поэтому она решает, должна ли она разблокироваться или … Мой Beko делает это и перефразирует, добавляя дополнительные 20 минут два или …
BEKO WMB81241LW застрял в программе — Как восстановить
www.how-to-repair.com › помощь › вопросы и ответы › beko-wmb8…
6. янв. 2021 · Наиболее вероятная причина – засор в насосе или сливном шланге. Во-первых, проверьте сливной шланг в том месте, где он соединяется с канализацией дома .
..
Ваша стиральная машина не завершает свой цикл – вот почему
www.repairaid.co.uk › Ремонт стиральных машин
Если у вас прибор выключается через 30 минут, тогда проблема может быть как раз в обратном. Перегрев может привести к тому, что ваша машина не запустится, а также отменит …
6 Распространенные проблемы со стиральными машинами и способы их решения
www.appliancesonline.com.au › стирально-сушильные машины
Выключите машину в розетке, подождите одну минуту, а затем снова включите ее. . Если вы не видите изменений, вы можете попробовать общий сброс. Это сбросит все …
Relaterte søk
Проблемы с дверью стиральной машины Beko
Стиральная машина Beko не работает, нет света
Стиральная машина Beko наполняется водой
Сброс настроек стиральной машины Beko xl9
Прошивка Bluetooth стиральной машины Beko
Моя стиральная машина Beko не запускается
Код lj стиральной машины Beko
Справка по стиральной машине Beko
Что означает F6 на стиральной машине
1
Код шайбы Kenmore Elite HE3T F6.
….ЧТО ЗА F! ЮтубЧто означает F6 на стиральной машине . В Интернете ошибка f06 указывает на проблему электронной связи со стиральной машиной, которую может решить пользователь, а может и нет, в зависимости от индивидуальных особенностей. Веб-водоворотная стиральная машина с возвратом наличных до 15 долларов США код ошибки f6 e2 код ошибки возможный код ошибки вызывает неисправность платы управления пользовательского интерфейса.
Код шайбы Kenmore Elite HE3T F6….. ЧТО ЗА F! Ютуб
Web что означает f6 на стиральной машине? Веб-код ошибки f6 означает, что компьютер на панели управления не обнаружил, что двигатель достиг высокой скорости при отжиме, иногда он думает, что стиральная машина этого не сделала. Продолжительный звуковой сигнал во время слива предупреждает вас о том, что стиральная машина не сливает воду так, как требуется. Код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости.
Если вы видите и слышите воду, поступающую в машину, проблема в том, что она не может определить, что она наполняется. Веб-водоворотная стиральная машина с возвратом наличных до 15 долларов США код ошибки f6 e2 код ошибки возможный код ошибки вызывает неисправность платы управления пользовательского интерфейса. Жгут проводов или проблема с подключением. 7 частых проблем со стиральной машиной не стиральная машина. Web f6 e2 или f6 e3, если ваша стиральная машина возвращает этот код, это указывает на сбой связи между основным электронным блоком управления и блоком управления стиральной машиной. Веб-код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости в цикле отжима, иногда он думает, что стиральная машина не отжимается.
Код ошибки f6 говорит о том, что реле застряло на плате управления (на схеме деталей она называется микрокомпьютером). Web что означает f6 на стиральной машине? Жгут проводов или проблема с подключением.
Если вы видите и слышите воду, поступающую в машину, проблема в том, что она не может определить, что она наполняется. Web f6 e2 или f6 e3, если ваша стиральная машина возвращает этот код, это указывает на сбой связи между основным электронным блоком управления и блоком управления стиральной машиной. Эта процедура ошибки hotpoint f06 также должна быть одинаковой для кода ошибки indesit f06 и. Web что означает f6 и e3 на стиральной машине с гидромассажем? Код неисправности f01 и fo2 на вашей стиральной машине hisense указывает на то, что в вашей стиральной машине нарушена подача воды. Веб-код ошибки f6 означает, что компьютер на панели управления не обнаружил, что двигатель достиг высокой скорости при отжиме, иногда он думает, что стиральная машина этого не сделала. Web что означает f6 на стиральной машине? Web код неисправности «f06» указывает на ошибку тахометра приводного двигателя.
Стиральная машина Lg не вращается и сливает воду должным образом Лучшие фотографии слива
Веб-код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости в цикле отжима, иногда он думает, что стиральная машина вращается недостаточно быстро из-за ослабленного соединения проводов либо на двигателе, либо на платах управления.
. Это означает, что система управления не может правильно определить скорость двигателя, и машина остановится. Web что означает f6 и e3 на стиральной машине с гидромассажем? 7 частых проблем со стиральной машиной не стиральная машина. Код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости. Web что означает f6 на стиральной машине с гидромассажем? Веб-код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости в цикле отжима, иногда он думает, что стиральная машина не отжимается. Веб-код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости в цикле отжима, иногда он думает, что стиральная машина не вращается быстро. Код ошибки f6e3 стиральной машины водоворота — это ошибка связи от acu (основной платы управления) к ui (. Эта неисправность обычно вызывается пластиком.
Коды ошибок стиральной машины водоворота e1 f3 Sherron Stepp
Продолжительный звуковой сигнал во время слива предупреждает вас о том, что стиральная машина не сливает воду должным образом.
Web что означает f6 на стиральной машине? Эта процедура ошибки hotpoint f06 также должна быть одинаковой для кода ошибки indesit f06 и. Веб-водоворотная стиральная машина с возвратом наличных до 15 долларов США код ошибки f6 e2 код ошибки возможный код ошибки вызывает неисправность платы управления пользовательского интерфейса. 7 частых проблем со стиральной машиной не стиральная машина. Код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достигает высокой скорости при вращении. Код ошибки f6 говорит о том, что реле застряло на плате управления (на схеме деталей она называется микрокомпьютером). Веб-код ошибки f6 означает, что компьютер на блоке управления не обнаружил, что двигатель достиг высокой скорости в цикле отжима, иногда он думает, что стиральная машина вращается недостаточно быстро из-за ослабленного соединения проводов либо на двигателе, либо на платах управления. Это означает, что система управления не может правильно определить скорость двигателя, и машина остановится.
