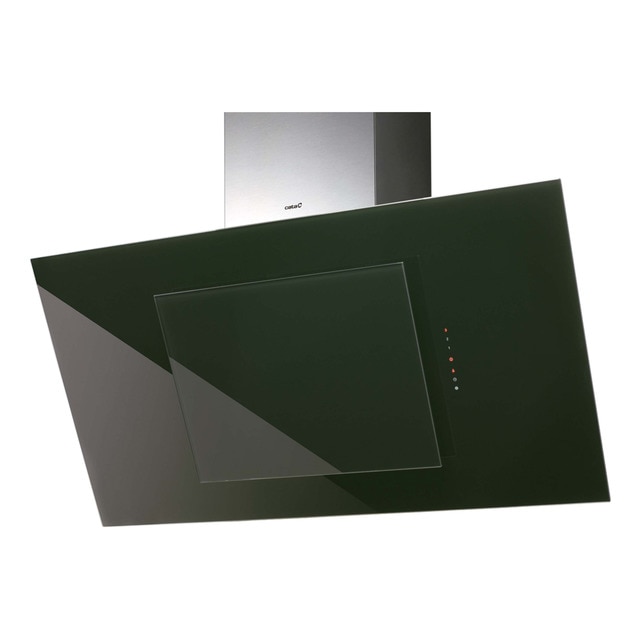

Инструкция Вытяжеки CATA Thalassa 700 negra на русском

В случае если инструкция на русском не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быстрее помочь. Ваше устройство имеет характеристики:Тип вытяжки: наклонная, Установка: каминная пристенная, Ширина вытяжки: 70 см, Ширина встраивания: 70 см, Диаметр патрубка воздуховода: 150 мм, Материал: корпус: металл/стекло, полные характеристики смотрите в следующей вкладке.

	cata-thalassa-700-negra-guide.pdf	Руководство пользователя
	cata-thalassa-700-negra-certificate.doc	Скачать сертификат соответствия

Скачать

Для многих товаров, для работы с CATA Thalassa 700 negra могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели CATA Thalassa 700 negra или добавить свои для бесплатного скачивания другим посетителями.

Файлов не найдено

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались CATA Thalassa 700 negra.

Основные и самые важные характеристики модели собраны из надежных источников и по характеристикам можно найти похожие модели.

Основные характеристики
Тип вытяжки	наклонная
Установка	каминная пристенная
Ширина вытяжки	70 см
Ширина встраивания	70 см
Диаметр патрубка воздуховода	150 мм
Материал	корпус: металл/стекло
Цвет	корпус: черный
Количество двигателей	1
Функциональность, управление
Режимы работы	отвод / циркуляция
Производительность	1110 куб. м/ч
Управление	электронное, сенсорное
Интенсивный режим	нет
Таймер	есть
Освещение	галогенная лампа, 50 Вт х 2
Особенности
Фильтр	жировой угольный, индикатор загрязнения
Максимальный уровень шума	65 дБ

Здесь представлен список самых частых и распространенных поломок и неисправностей у Вытяжек. Если у вас такая поломка то вам повезло, это типовая неисправность для CATA Thalassa 700 negra и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки	Описание поломки	Действие
Слабо Тянет
Не Работает Освещение Вытяжки
Сильно Шумит В Процессе Работы
Не Переключаются Скорости
Вытяжка Не Работает Вообще
Плохо Удаляет Запахи
Перегорели Лапочки	Как Поменять Самому
Горит Значок	Пятый С Лево
Не Закрывается При Выключении Горит Е1
Franke Swing	Не Открывается
Franke Swing	Не Открывается
Не Корректно Горят Цыфры	Не Корректно Горит Цыфра 0,1,3При Переключениискорости
Кнопки Блока Использован Ресурс Эксплуатации, Блок Я Уже Приобрел, Надо Заменить
Не Открывается Шторка Пишет Ошибку Err
Rh29	Не Найти Жировой И Угольный Фильтра На Замену
Не Работала Кнопка Освещения.	Разобрал Блок. Сделал Кнопку , Обратно Не Собрать , Т.к. Не Понимаю Куда Пристроить Абсолютно Одинаковые Маленькие Запчасти.
Не Могу Открыть Дверь	Не Могу Открыть Дверь Чтобы Добраться К Фильтрам. Куда Нажимать, За Что Дёргать, Ничего Не Получается. В Инструкции Написано, Что Порт Может Быть Заблокирован, Установив Бар На Левом Крыле,Но Там Ничего Нет.
«Цокающий Звук»	При Неиспользуемой, Но Подключенной К 220В Вытяжке Все Время Раздается Слабый Шелестяще-Цокающий Звук, Как Будто Вращается Вентилятор И Слегка Задевает Крыльями Обо Что-То Металлическое.. Но Крыльчатка При Этом Не Вращается, Так Что Происхождение Звука Им
Работает Сама — По-Себе	То Включается Сама, То Скорости Переключает, Сама, То Выключается

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

БСХ БЫТОВАЯ ТЕХНИКА

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул. Малая Калужская, д. 35

Телефон:

74957372961

Сайт:

n/a

Время работы
Время работы не указано

RITMIX-SERVICE

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Студеный проезд д. 12

Телефон:

74955450608

Сайт:

n/a

Время работы
Будни: с 10⁰⁰ до 20⁰⁰
Суббота: с 11⁰⁰ до 18⁰⁰
Воскресенье: с 11⁰⁰ до 18⁰⁰

SAMSUNG

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Митинская улица, 44

Телефон:

Сайт:

n/a

Время работы
Время работы не указано

РЕМТЕХСЕРВИС

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул. Складочная дом 1

Телефон:

79856499896

Сайт:

n/a

Время работы
Будни: с 09⁰⁰ до 09⁰⁰
Суббота: с 09⁰⁰ до 18⁰⁰
Воскресенье: с 15⁰⁰ до 17⁰⁰

МАСТЕРСКАЯ НА НАГОРНОЙ

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул.Нагорная, д.

24, кор. 2

Телефон:

74959915883

Сайт:

n/a

Время работы
Будни: с 11⁰⁰ до 19⁰⁰
Суббота: с 11⁰⁰ до 17⁰⁰
Воскресенье: выходной

CATA TF 2003 60. Инструкция. Встраиваемая вытяжка

Просмотр

Доступно к просмотру 5 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

Инструкция по эксплуатации
Кухонная вытяжка фирмы САТА (Испания)
ИЗГОТОВИТЕЛЬ:
ELECTRO MECANICA CATA S.A.
Angel Guimera, 16-17 08570 TORELLO (BARCELONA), Spain.
ЭЛЕКТРО МЕКАНИКА КАТА
Ангел Гуимера, 16-17 08570 ТОРЕЛЛО (БАРСЕЛОНА), Испания.
ВАЖНОЕ ПРИМЕЧАНИЕ
•  ПОЖАЛУЙСТА,  ВНИМАТЕЛЬНО  ПРОЧТИТЕ  ВСЕ  ИНСТРУКЦИИ  ПЕРЕД  ТЕМ,  КАК
ПРИСТУПАТЬ  К  УСТАНОВКЕ.  ПРОВЕРЬТЕ,  ЧТО  ВСЕ  ДАННЫЕ,  ОТНОСЯЩИЕСЯ  К
ЭЛЕКТРОПИТАНИЮ,  КОТОРЫЕ  УКАЗАНЫ  НА  НОМЕРНОЙ  ТАБЛИЧКЕ  ИЗДЕЛИЯ,
СООТВЕТСТВУЮТ ПАРАМЕТРАМ ВАШЕЙ СЕТИ ЭЛЕКТРОПИТАНИЯ.
  •  Установка  изделия  должна  производиться  специалистом  по  обслуживанию  или  аналогичным
квалифицированным техническим специалистом, чтобы избежать риска получения травм.
•  Убедитесь  в  том,  что  вытяжка  крепится  непосредственно  на  стене  или  монтируется  в  нижнем
отделении навесного шкафа.
•  Не устанавливайте вытяжку рядом с окном, так как дождь может явиться причиной опасности
поражения электрическим током.
•  Для  защиты  от  поражения  электрическим  током  не  погружайте  изделие  и  его  шнур  в  воду,  а
также не распыляйте на него никакие жидкости.
•  Перед  выполнением,  каких  либо  работ  по  обслуживанию,  отсоедините  вытяжку  от  сети
электропитания.
•  Отключите  питание, перед тем как  приступать к установке или к снятию каких-либо частей,  а
также перед тем как выполнять чистку прибора.
•  Не  производите  никакие  работы  в  непосредственной  близости  от  взрывоопасных  или
воспламеняющихся паров.
•  Не эксплуатируйте никакое изделие с поврежденным шнуром, после того, как в работе изделия
были  замечены  отклонения,  а  также  в  том  случае,  если  изделие  падало  или  было  повреждено
каким-либо иным образом.
•  Не допускайте, чтобы шнур касался каких-либо раскаленных поверхностей.
•  Не производите проверку фильтра во время работы изделия.
•  Не  дотрагивайтесь  до  лампочек  после  того,  как  изделие  проработало  в  течение  длительного
времени.
•  Не допускается применение вытяжки, если пища под ним готовится на открытом (непостоянном)
огне.
•  Применение  открытого  пламени  является  опасным  для  фильтров  и  может  явиться  причиной
пожара.
•  Постоянно  следите  за  процессом  приготовления  пищи  для  того,  чтобы  избежать  вспыхивания
масла, которое используется для приготовления пищи.
•  Данное  изделие  предназначено  только  для  ДОМАШНЕГО  ПРИМЕНЕНИЯ,  а  не  для
коммерческого и не для промышленного использования.
•  Не включайте данное изделие до тех пор, пока оно не будет полностью собрано и настроено.
•  Изготовитель  отказывается  нести  какую-либо  ответственность  за  возможные  повреждения,
возникающие вследствие несоблюдения данных инструкций.
ВНИМАНИЕ
При  повреждении  шнура  питания  он  должен  быть  заменен  изготовителем,  его  специалистом  по
техническому  обслуживанию  или  аналогичным  квалифицированным  специалистом  с  тем,  чтобы
избежать опасности поражения электрическим током.

Данное  изделие  соответствует  положениям  директив  по  электромагнитной  совместимости EMC
89/336/EEC и ее новым редакциям за номерами 92/31/EEC и 93/68/EEC.
ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Перед  установкой  и  использованием  вытяжного  колпака  убедитесь  в  том,  что  напряжение (В)  и
частота (Гц), указанные на номерной табличке, соответствуют напряжению и частоте в том месте, в
котором производится установка.
Номерная  табличка  и  технические  данные  указываются  на  внутренней  стороне  изделия.  Вставьте
вилку в розетку или произведите подключение через соединительную колодку с расстоянием
между контактами не менее 3мм.
Подключение к сети электропитания должно осуществляться следующим образом:
СИНИЙ ПРОВОД                        N  Нейтраль
КОРИЧНЕВЫЙ ПРОВОД                   L Фаза
ЖЕЛТЫЙ И ЗЕЛЕНЫЙ                    Заземление
Если клеммы штепселя не имеют маркировки, или же если у Вас возникают те или иные сомнения, то
тогда обратитесь к квалифицированному электрику.
Если  же  штепсель  вообще  отсутствует  в  комплекте  поставки,  то  тогда  подсоедините  к  шнуру
обычный  штепсель,  который  способен  выдерживать  нагрузку,  указанную  на  табличке  с
номинальными значениями.
По причинам, связанным с безопасностью, не забывайте подключать данное изделие к заземленной
розетке.
Производитель не несет ответственности за несоблюдение Вами правил безопасности при
операциях по электроподключению вытяжки.
Данная  вытяжка  соответствует  Европейским  Инструкциям  ЕМС  № 89.336  ЕЕС  по
электромагнитной совместимости
ВНИМАНИЕ: В случае, когда лампочки не работают, убедитесь в том, что они закручены прочно.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Данная  вытяжка  предназначена  для  использования  либо  в  версии  всасывающей  вытяжки  с
отведением  всасываемого  воздуха  наружу  помещения,  либо  в  версии  вытяжки  с  фильтрацией  и  с
рециркуляцией с последующим выпуском отфильтрованного воздуха внутрь помещения.
УСТАНОВКА
Вытяжной колпак поставляется в комплекте со следующими элементами:
•  3 уголка-распорки (F, H)
•  4 винта диаметром 6 мм.
•  2 лампы (миньона)
ВНИМАНИЕ! Минимальное расстояние над плитой: 70 см – для электроплит и
80 см – для газовых.
•  Данный  вытяжка  предназначена  для  встраивания  в  шкаф  или  установки  на  какой-либо  иной
опоре. Для ее крепления используйте 4 винта диаметром 6 мм, входящие в комплект поставки
колпака.
•  Закройте  чем-нибудь  пространство,  остающееся  между  вытяжным  колпаком  и  стеной,
подкорректировав уголок-распорку (F).
•  Перед завершением какого-либо подключения убедитесь в том, что напряжение, используемое в
домашней сети электропитания, соответствует напряжению, указанному на табличке с данными.
РАБОТА ВЫТЯЖКИ В РЕЖИМЕ ВСАСЫВАНИЯ (ОТВОД ВОЗДУХА НАРУЖУ)

Если  данная  вытяжка  должна  быть  установлена  в  качестве  ВСАСЫВАЮЩЕЙ  вытяжки,  то  тогда
подсоедините пластмассовый фланец (A), поставляемый вместе с колпаком. Для понижения уровня
шума и улучшения эксплуатации используйте воздуховод диаметром 125 мм.
Вытяжка  не  должна  подсоединяться  к  дымоходам  для  вытяжки  топливных  паров  или
воздухопроводу, по которому циркулирует горячий воздух.
В  случае  использования  газовой  плиты  для  надежного  функционирования  предусмотрите
подходящую вентиляцию помещения  (приток воздуха в двери, окна или другие каналы, поскольку
воздух необходим для обеспечения процесса горения).
Что касается наружной вытяжки, она не должна устанавливаться в дымоходе, который используется
для  вытяжки  газов,  образуемых  при  сгорании  во  время  работы  устройств,  источником  питания
которых не является обычная сеть электропитания.
РАБОТА ВЫТЯЖКИ В РЕЖИМЕ ФИЛЬТРАЦИИ (РЕЦИРКУЛЯЦИИ)
Когда вытяжной воздухопровод для вентиляции наружу помещения отсутствует, Вы можете
использовать вытяжку в режиме рециркуляции. Для этого обязательно применять угольный фильтр
(D). Угольные фильтры в комплект вытяжки не входят. Воздух проходит через фильтр, а затем снова
выпускается в окружающее пространство. Угольные фильтры не очищаются, а подлежат замене.
Срок действия угольных фильтров зависит от типа плиты, частоты использования вытяжки,
типа приготовляемой пищи, загрязненности жирового фильтра.  С целью обеспечения
максимальной продуктивности вытяжки необходимо регулярно очищать первичный фильтр
(алюминиевый жировой фильтр) от загрязнения.
В данном случае воздух выпускается в помещение через отверстие в верхней части вытяжки, которое
проходит через навесной шкаф.
Внимание! Для свободного выхода воздуха необходимо сделать отверстие в навесном шкафу,
равное пластмассовому фланцу (А) (рис. 1).
Чтобы использовать вытяжной колпак в таком варианте, поступайте следующим образом:
•  Снимите алюминиевый жироулавливающий фильтр (E).
•  Установите угольные фильтры (B), фиксируя их винтами (D).
•  При замене фильтров выкрутите винты (D), демонтируйте старый фильтр и зафиксируйте новый
теми же винтами , установив его в отверстие.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ВКЛЮЧИТЕ ЛАМПОЧКИ (L – РИС.2) (С1)
•  Приведите левый переключатель (С1) в положение «выключено» («1»)
•  Выдвиньте каретку (G) на расстояние не менее 50 мм
Режим работы вытяжки (Рис. 2) (С2)
Выдвижная передняя каретка должна быть выдвинута на свою максимальную длину с тем, чтобы
оптимизировать процесс вытягивания воздуха.  При выдвижении каретки на расстояние не менее
50 см вытяжка начнет  работать в режиме, соответствующем установке переключателя (С2).
Три настроечных переключателя выполняют следующие функции:
0      Остановка
1      Низкая скорость
2      Высокая скорость
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Эффективное  функционирование  данного  вытяжки  зависит  от  регулярности  проведения  работ  по
техническому  обслуживанию.  Практически,  речь  здесь  идет  о  техническом  обслуживании
алюминиевого фильтра (E) и угольных фильтров (D).
Алюминиевый фильтр предназначен для улавливания жира и твердых частиц, которые присутствуют
в воздухе во взвешенном состоянии. Таким образом, она подвергается засорению с различными
временными интервалами, что зависит от режима приготовления пищи. В зависимости от

Скачать инструкцию

Файл скачали 15 раз (Последний раз: 02 Мая 2019 г., в 23:51)

Загрузить

Инструкции для вытяжек Cata

Ниже вы можете найти все модели вытяжек Cata, для которых у нас есть инструкции. Также просмотрите часто задаваемые вопросы внизу страницы, чтобы получить полезные советы о вашем продукте. Вашей модели нет в списке? Пожалуйста свяжитесь с нами.

Ваш продукт неисправен, а руководство не предлагает решения? Зайдите в ремонтное кафе, чтобы получить бесплатные услуги по ремонту.

Вытяжка Cata Angolo Box
Вытяжка Cata Angolo
Вытяжка Cata Atenea
Вытяжка Cata BETA 1200 X
Вытяжка Cata Beta
Стеклянная вытяжка Cata C
Стекло Cata C H Вытяжка BK
Стекло Cata C H Вытяжка
Вытяжка Cata Chorus
Вытяжка Cata Clasica
Вытяжка Cata F WH
Вытяжка Cata G 45
Вытяжка Cata G 45 X
Вытяжка Cata G 50 LUX GBK
Cat Вытяжка G 50 LUX GWH
Вытяжка Cata G 50 Lux X
Вытяжка Cata Gamma
Вытяжка Cata GAMMA X
Вытяжка Cata GC Dual BK
Вытяжка Cata GC Dual WH
Cata Is Кухонная вытяжка la C
Cata Isla Faro X Вытяжка
Cata Isla Fenix 1000 X Вытяжка
Cata ISLA LEGEND Вытяжка
Cata Isla Melina Вытяжка
Cata Legend Вытяжка
Cata LEGEND X Вытяжка
Вытяжка Cata Moon Island
Вытяжка Cata OMEGA 7500 X
Вытяжка Cata Omega
Вытяжка Cata OMEGA X
Вытяжка Cata Professional 750
Вытяжка Cata Professional 750L
Вытяжка Cata Selene 900
Вытяжка Cata Selene
Вытяжка Cata Sirin 1000
Вытяжка Cata SYGMA 12000 X
Вытяжка Cata Sygma 900 BK
Вытяжка Cata Sygma
Вытяжка Cata SYGMA X
Вытяжка Cata TF 5260 X
Вытяжка Cata TF 6600 Durallum
Вытяжка Cata TF 7600 WH
Вытяжка Cata TF
Вытяжка Cata TFH 6430 GBK
Вытяжка Cata TFH 6430 G Вытяжка WH
Cata TFH 6430 X Вытяжка
Cata TFH
Cata TFH 6630 WH Вытяжка
Cata TFH 6630 X Вытяжка
Cata TFH 7600 GWH Вытяжка
Cata THALASSA BK Вытяжка
Вытяжка Cata Titan
Вытяжка Cata V BK
Вытяжка Cata V PLUS
Вытяжка Cata V WH
Вытяжка Cata V-X
Вытяжка Cata V-6000 WH 9000 8
Вытяжка Cata VALTO BK
Вытяжка Cata VALTO WH
Вытяжка Cata Vega
Вытяжка Cata VEGA X

Наша служба поддержки ищет полезную информацию о продуктах и ответы на часто задаваемые вопросы. Если вы обнаружите неточность в наших часто задаваемых вопросах, сообщите нам об этом, используя нашу контактную форму.

Какое расстояние должно быть между моей вытяжкой и варочной панелью?

Проверено

Это может немного зависеть от марки, но, как правило, вытяжку следует размещать не менее чем на 65 см над газовой плитой и не менее чем на 50 см над электрической или индукционной плитой. Это для повышения пожарной безопасности

Это было полезно (1151) поделиться

Нужна ли вытяжка с мотором или без?

Проверено

Вытяжки с двигателем предназначены для того, чтобы воздух перемещался непосредственно наружу. Вытяжка без двигателя предназначена для использования при наличии центральной системы вентиляции. Никогда не подключайте вытяжку с двигателем к центральной системе вентиляции!

Это было полезно (544) поделиться

cata AG6-A600 GBK WP Инструкции для наклонного осушителя

cata AG6-A600 GBK WP Инструкции для наклонного осушителя cata AG6-A600 GBK WP Инструкции для наклонного осушителя

cata AG6-A600 Осушитель GBK WP, наклонный

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

В этом руководстве объясняется, как правильно установить и использовать вытяжку.

Пожалуйста, внимательно прочитайте его перед использованием, даже если вы знакомы с изделием. Руководство следует хранить в безопасном месте для дальнейшего использования.

Никогда не делать

Не пытайтесь использовать вытяжку без жировых фильтров или если фильтры слишком жирные!
Не устанавливайте над плитой с высоким грилем.
Не оставляйте сковороды без присмотра во время использования, так как перегретые жиры или масла могут загореться.
Никогда не оставляйте открытый огонь под вытяжкой.
Если вытяжка повреждена, не пытайтесь ее использовать.
Не фламбе под вытяжкой.
ОСТОРОЖНО: Доступные части могут нагреваться при использовании с кухонными приборами.
Минимальное расстояние между опорной поверхностью для посуды на варочной панели и самой нижней частью вытяжки. (Если вытяжка расположена над газовым прибором, это расстояние должно быть не менее 65 см)
Воздух не должен поступать в дымоход, который используется для отвода дыма от приборов, работающих на газе или другом топливе.

Всегда делать

Важно! Всегда отключайте электропитание от сети во время установки и технического обслуживания, например, при замене лампочки.
Вытяжка должна быть установлена в соответствии с инструкциями по установке и соблюдены все размеры.
Все монтажные работы должны выполняться компетентным лицом или квалифицированным электриком.
Аккуратно утилизируйте упаковочный материал. Дети уязвимы для него.
Обратите внимание на острые края внутри вытяжки, особенно во время установки и очистки.
Убедитесь, что воздуховод не имеет изгибов более 90 градусов, так как это снижает эффективность работы вытяжки.
Предупреждение. Несоблюдение правил установки винтов или крепежных устройств может привести к поражению электрическим током.
Предупреждение. Прежде чем получить доступ к клеммам, необходимо отключить все цепи питания.
Всегда закрывайте кастрюли и сковородки крышками, когда готовите на газовой плите.
В режиме вытяжки воздух из помещения удаляется вытяжкой. Пожалуйста, убедитесь, что соблюдаются надлежащие меры по вентиляции. Вытяжка удаляет запахи из помещения, но не пар.
Кухонная вытяжка предназначена только для бытового использования.
Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицом с аналогичной квалификацией во избежание опасности.
Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под присмотром или проинструктированы о безопасном использовании прибора и понимают сопутствующие опасности. Дети не должны играть с прибором. Очистка и обслуживание пользователем не должны производиться детьми без присмотра.
Внимание! Прибор и его доступные части могут нагреваться во время работы. Будьте осторожны, не прикасайтесь к нагревательным элементам. Дети младше 8 лет не должны принимать участие в программе, если они не находятся под постоянным наблюдением.
Должна быть обеспечена достаточная вентиляция помещения, если вытяжка используется одновременно с приборами, работающими на газе или другом топливе.
При несоблюдении инструкций по очистке существует опасность возгорания.
Должны быть выполнены правила, касающиеся выпуска воздуха.
Периодически очищайте прибор, следуя методике, описанной в главе ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
Из соображений безопасности используйте крепежные или монтажные винты только того размера, который рекомендован в данном руководстве по эксплуатации.
Подробную информацию о методе и частоте очистки см. в разделе «Техническое обслуживание и очистка» руководства по эксплуатации.
Очистка и обслуживание пользователем не должны производиться детьми без присмотра.
При одновременной работе вытяжки и приборов, питаемых энергией, отличной от электричества, отрицательное давление в помещении не должно превышать 4 Па (4 x 10-5 бар).
ПРЕДУПРЕЖДЕНИЕ: Опасность возгорания: не храните предметы на варочных поверхностях.
Пароочиститель использовать нельзя.
НИКОГДА не пытайтесь тушить огонь водой, выключите прибор и затем закройте пламя, т.е. с крышкой или противопожарным покрывалом

УСТАНОВКА (ВЕНТИЛЯЦИОННОЕ СНАРУЖИ)

КРЕПЛЕНИЕ V-ОБРАЗНОЙ ЗАСЛОНКИ

Если вытяжка не имеет собранной V-образной заслонки 1, следует установить полупинты на ее корпус. На изображениях показан только пример установки V-образной заслонки, поскольку выпускное отверстие может различаться в зависимости от различных моделей и конфигураций. Для установки V-образной заслонки 1 необходимо:

Вставить две половинки 2 в корпус 6
штифт 3 должен быть направлен вверх;
ось 4 вставить в отверстия 5 на корпусе;
повторить все операции для 2-й полудетали

УСТАНОВКА

Если у вас есть выход наружу, вашу вытяжку можно подсоединить, как показано на рисунке ниже, с помощью вытяжного воздуховода (эмаль, алюминий, гибкая труба или негорючий материал с внутренним диаметром 150 мм).

Перед установкой выключите устройство и отсоедините его от сетевой розетки.
Для лучшего эффекта вытяжку следует размещать на расстоянии 65~75 см от варочной поверхности.
С помощью сверла диаметром 8 мм проделайте в стене 8 отверстий в том месте, которое вы резервируете для установки дымохода и корпуса вытяжки. См. рис. 2.
Вставьте дюбели в отверстия, просверленные для корпуса вытяжки, закрутите наполовину 2 шт опорных винта ST4*40 мм, оставив их на 2 мм от стены. См. рис.2.
Подвесьте вытяжку на опорные винты. См. рис. 3.
Вставьте саморезы ST4*30 мм в предохранительные отверстия и полностью затяните их, чтобы обеспечить надежную фиксацию вытяжки. Примечание. Два защитных вентиляционных отверстия диаметром 6 мм расположены на задней части корпуса. См. рис. 3.
Прикрепите расширительную трубу к выпускному отверстию, как показано на рис. 3. Закрепите расширительную трубу к выходному отверстию кабельной стяжкой. Поднимите расширительную трубу, пока она не выйдет из стены через отверстие в стене. Обратите внимание, что расширительная трубка не входит в комплект поставки.
Установите внутренний кронштейн дымохода: Используйте винты ST4*40 для установки внутреннего кронштейна дымохода на стену. См. рис. 4.
Оборудуйте внутренний дымоход и внешний дымоход: Установите кронштейн внешнего дымохода на внешний дымоход с помощью 2 винтов ST4*8 мм, убедитесь, что внутренний дымоход можно свободно перемещать внутрь, см. рис. 5.
. Закрепите дымоходы на вытяжке: используйте 2 винта ST4*8 мм, чтобы закрепить внешний кронштейн дымохода на вытяжке, затем закрепите внешний кронштейн дымохода на стене винтами ST4*40 мм. См. рис. 6.
. Отрегулируйте высоту внутреннего дымохода в соответствии с положением кронштейна внутреннего дымохода и зафиксируйте его 2 винтами ST4*8 мм. См. рис. 7

СОВЕТЫ ПО УСТАНОВКЕ ВЫТЯЖНОГО КАНАЛА Для получения оптимальной вытяжки воздуха необходимо строго соблюдать следующие правила:

Вытяжной канал должен быть коротким и прямым.
Не уменьшайте размер и не ограничивайте выпускной канал.
При использовании гибкого воздуховода всегда натягивайте воздуховод, чтобы свести к минимуму потери давления
Несоблюдение этих основных инструкций приведет к снижению производительности и повышению уровня шума вытяжки.
Любые монтажные работы должны выполняться квалифицированным электриком или компетентным лицом.
Не подсоединяйте систему воздуховодов вытяжки к какой-либо существующей системе вентиляции, которая используется для любого другого устройства, такого как нагревательная трубка, газовая трубка, трубка горячего воздуха. внешний дымоход внутренний дымоход внешний кронштейн дымохода
Угол изгиба вентиляционной трубы должен быть не менее 120º; вы должны направить трубу горизонтально, или, альтернативно, труба должна идти вверх от начальной точки и должна быть выведена на внешнюю стену.
После установки убедитесь, что вытяжка установлена ровно, чтобы избежать скопления жира на ее конце.
Убедитесь, что вытяжной воздуховод, выбранный для установки, соответствует соответствующим стандартам и является огнестойким.

ПРЕДУПРЕЖДЕНИЕ

В целях безопасности используйте крепежные или крепежные винты только того размера, который рекомендован в данном руководстве по эксплуатации.
Установка винтов или крепежных устройств не в соответствии с данными инструкциями может привести к поражению электрическим током.

Начало использования вытяжки

Сенсорное управление

Нажмите кнопку «Питание», кнопка управляет включением и выключением вытяжки.
Нажимайте кнопку «Скорость» раз за разом, двигатель работает как низкая/средняя/высокая/низкая/средняя…, скорость изменяется по кругу; и светодиодный дисплей будет показывать как 1-2-3-1-2… по кругу.
Нажмите кнопку «Лампа», свет загорится, нажмите эту кнопку еще раз, свет погаснет. Обратите внимание, что лампа не управляется кнопкой включения/выключения.
Когда вытяжка работает, если нажать кнопку «Таймер», вытяжка перейдет в состояние готовности к работе (время готовности составляет 9 минут), а затем отобразится светодиодный дисплей. 9.8.7.6 …уменьшается на 1, по истечении времени вытяжка автоматически выключается, а лампа гаснет. При нажатии кнопки «Таймер» вытяжка включается или выключается с функцией «Таймер».

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Возможная причина	Раствор
Свет горит, но двигатель не работает	Выключатель вентилятора выключен	Выберите положение переключателя вентилятора.
	Выключатель вентилятора неисправен	Обратитесь в сервисный центр.
	Двигатель неисправен	Обратитесь в сервисный центр.
Свет не работает, двигатель не работает	Предохранители дома перегорели	Сбросить/заменить предохранители.
Свет не работает, двигатель не работает	Кабель питания от сети ослаблен или отсоединен	Вставьте кабель питания в розетку. Включите розетку.
Утечка масла	Односторонний клапан и выпускное отверстие неплотно закрыты	Снимите односторонний клапан и загерметизируйте его герметиком.
Утечка масла	Утечка из соединения дымохода и крышки	Снять дымоход и запечатать.
Фары не работают	Разбитые или неисправные лампочки	Замените шарики в соответствии с этой инструкцией.
Недостаточное всасывание	Слишком большое расстояние между вытяжкой и газовой плитой	Установите вытяжку на правильное расстояние.
Кухонная вытяжка наклоняется	Фиксирующий винт недостаточно затянут	Затяните подвесной винт и установите его горизонтально.

ПРИМЕЧАНИЕ: Любой электрический ремонт этого устройства должен соответствовать местным, государственным и федеральным законам. В случае сомнений обратитесь в сервисный центр, прежде чем предпринимать какие-либо из вышеперечисленных действий. Всегда отключайте устройство от источника питания при открытии устройства.

ОБСЛУЖИВАНИЕ И ОЧИСТКА

Осторожно

Перед обслуживанием или очисткой вытяжку необходимо отключить от сети. Убедитесь, что вытяжка выключена из сетевой розетки и вынута вилка.
Внешние поверхности подвержены царапинам и истиранию, поэтому следуйте инструкциям по очистке, чтобы обеспечить наилучший результат без повреждений.

ОБЩИЕ СВЕДЕНИЯ

Очистку и техническое обслуживание следует проводить на холодном приборе, особенно при чистке. Не оставляйте щелочные или кислотные вещества (лимонный сок, уксус и т. д.) на поверхностях.

НЕРЖАВЕЮЩАЯ СТАЛЬ

Нержавеющую сталь необходимо регулярно (например, еженедельно) чистить, чтобы обеспечить длительный срок службы.

Протрите чистой мягкой тканью. Можно использовать специальную чистящую жидкость для нержавеющей стали. ПРИМЕЧАНИЕ: Убедитесь, что протирка производится вместе с волокнами нержавеющей стали, чтобы предотвратить появление неприглядных крестообразных царапин.

ПОВЕРХНОСТЬ ПАНЕЛИ УПРАВЛЕНИЯ

Вкладыш панели управления можно мыть теплой мыльной водой. Перед очисткой убедитесь, что ткань чистая и хорошо отжата. Используйте сухую мягкую ткань, чтобы удалить лишнюю влагу, оставшуюся после чистки. Важно Используйте нейтральные моющие средства и избегайте использования агрессивных чистящих химикатов, сильнодействующих бытовых моющих средств или продуктов, содержащих абразивы, так как это повлияет на внешний вид прибора и может привести к удалению любых рисунков с панели управления и аннулированию гарантии производителя.

СЕТЧАТЫЕ ЖИРОВЫЕ ФИЛЬТРЫ

Сетчатые фильтры можно чистить вручную. Замочите их примерно на 3 минуты в воде с мягким моющим средством, а затем аккуратно почистите мягкой щеткой.

Не нажимайте слишком сильно, чтобы не повредить его. (Оставить сохнуть естественным образом вдали от прямых солнечных лучей) Фильтры следует мыть отдельно от посуды и кухонных принадлежностей. Желательно не использовать ополаскиватель. УСТАНОВКА ЖИРОВЫХ СЕТЧАТЫХ ФИЛЬТРОВ

Для установки фильтров выполните следующие четыре шага: — Установите фильтр под углом в пазы на задней части вытяжки. — Нажмите кнопку на ручке фильтра. — Отпустите ручку, как только фильтр займет исходное положение. — Повторите, чтобы установить все фильтры.

УГОЛЬНЫЙ ФИЛЬТР – не входит в комплект поставки Фильтр с активированным углем можно использовать для улавливания запахов. Обычно фильтр с активированным углем следует менять каждые 3–6 месяцев в зависимости от ваших кулинарных привычек. Процедура установки фильтра с активированным углем следующая:

Перед установкой или заменой угольных фильтров отключите блок питания от сети.
Нажмите на замок фильтра и снимите сетчатый фильтр.
Поверните угольный фильтр с обеих сторон двигателя против часовой стрелки. Замените угольные фильтры новыми угольными фильтрами.
Поместите сетчатый фильтр.
Подключите блок питания к настенной розетке.

ПРИМЕЧАНИЕ:

Убедитесь, что фильтр надежно зафиксирован. В противном случае он ослабнет и создаст опасность.
При подключении фильтра с активированным углем мощность всасывания снижается.

ЗАМЕНА ЛАМПЫ

Важно

Лампа должна быть заменена производителем, его сервисным агентом или лицом с аналогичной квалификацией. ²
Всегда отключайте электропитание перед выполнением каких-либо операций с прибором. При обращении с лампой убедитесь, что она полностью остыла, прежде чем прикасаться к рукам.
При работе с глобусами держите их тканью или перчатками, чтобы пот не попал на глобус, так как это может сократить срок службы глобуса.

Примечание:

Перед заменой ламп убедитесь, что прибор выключен и отсоединен от сети.
Защита от опасностей при смене освещения, например, надевание перчаток.

Замена фар: Замена лампы должна производиться производителем, его сервисным агентом или лицом с аналогичной квалификацией.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Этот продукт отмечен символом селективной сортировки отходов электронного оборудования. Это означает, что данное изделие не должно утилизироваться вместе с бытовыми отходами, а должно поддерживаться системой выборочного сбора в соответствии с Директивой 2012/19/ЕС. Затем он будет переработан или разобран, чтобы свести к минимуму воздействие на окружающую среду, электрические и электронные изделия потенциально опасны для окружающей среды и здоровья человека из-за наличия вредных веществ. Для получения дополнительной информации обратитесь в местные или региональные органы власти.

Инструкция Вытяжеки CATA Thalassa 700 negra на русском

CATA TF 2003 60. Инструкция. Встраиваемая вытяжка

Просмотр

Скачать инструкцию

Инструкции для вытяжек Cata

cata AG6-A600 GBK WP Инструкции для наклонного осушителя

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Никогда не делать

Всегда делать

УСТАНОВКА (ВЕНТИЛЯЦИОННОЕ СНАРУЖИ)

КРЕПЛЕНИЕ V-ОБРАЗНОЙ ЗАСЛОНКИ

УСТАНОВКА

Начало использования вытяжки

Сенсорное управление

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОБСЛУЖИВАНИЕ И ОЧИСТКА

Осторожно

ОБЩИЕ СВЕДЕНИЯ

НЕРЖАВЕЮЩАЯ СТАЛЬ

ПОВЕРХНОСТЬ ПАНЕЛИ УПРАВЛЕНИЯ

СЕТЧАТЫЕ ЖИРОВЫЕ ФИЛЬТРЫ

ЗАМЕНА ЛАМПЫ

Добавить комментарий Отменить ответ
