Как поменять предохранитель в автомобиле

На чтение 3 мин. Просмотров 2.6k. Обновлено 14.10.2017

Новички, сталкивающиеся с заменой автомобильных предохранителей, часто задаются вопросом – как это сделать? В этом, нехитром на первый взгляд, действии иногда нужно знать небольшие нюансы.

Предохранители в автомобилях бывают двух видов – классические «пальчиковые» и более современные «флажковые». Соответственно, разберемся отдельно и с теми, и с другими.

Замена классических предохранителей

Такой тип предохранителей широко использовался в классических моделях АвтоВАЗа и первых Самарах. Представляет собой стержень из пластика или керамики, с надетой на него плавкой вставкой определенной ширины из тонкого металла. Именно эта вставка разрывается при возникновении короткого замыкания в проводке авто. Такие предохранители устанавливаются между двух металлических лапок блока – каждый между своей парой.

Классические “пальчиковые” предохранители устанавливаются между двумя упругими лапками.

Для замены «пальчикового» предохранителя его нужно просто вытащить из пространства между лапками, немного отжав подвижную лапку (вторая, как правило, жестко закреплена в блоке). Новый предохранитель вставляется аналогично. При этом нужно проследить, чтобы концы предохранителя установились в отверстия или углубления на лапках и он не болтается на своем месте.

Известным минусом классических монтажных блоков с «пальчиковыми» предохранителями является то, что лапки со временем теряют упругость и могут отдаляться друг от друга. Поэтому, если новый предохранитель даже после правильной установки продолжает болтаться, выньте его, подожмите подвижную лапку к верхней (уменьшив зазор между ними) и вставьте предохранитель обратно.

Замена флажковых предохранителей

Флажковые предохранители имеют совсем другую конструкцию. Плавкая вставка помещена в пластиковый корпус и имеет два наружных контакта. Этими контактами флажковый предохранитель устанавливается в соответствующие отверстия монтажного блока и обеспечивает при этом очень надежное соединение.

Вытащить такой предохранитель гораздо сложнее, чем «пальчиковый». Для этого используется специальный пластиковый пинцет, который, как правило, размещается в отдельном гнезде монтажного блока. Этим пинцетом берут предохранитель за пластиковый корпус-флажок и вытаскивают из гнезда.

Если специального пинцета под рукой нет, а предохранитель вытащить нужно, можно использовать небольшую плоскую отвертку, поддевая предохранитель за пластиковый корпус у самого основания. При этом нужно следить, чтобы металлическое жало отвертки не касалось каких-либо контактов в блоке (соседние предохранители, реле, свободные гнезда).

Как найти короткое замыкание в автомобиле

На чтение 4 мин. Просмотров 3k. Обновлено 05.10.2017

Короткое замыкание в машине (или «коротыш» на сленге электриков) – вещь очень серьезная. Большинство самостоятельных возгораний автомобилей происходит именно из-за них. Как же найти короткое замыкание проводки в авто?

Узнать о коротком замыкании не сложно. Если все прошло штатно, то при возникновении замыкания сгорает предохранитель и перестает работать соответствующая электрическая цепь. Питать она может что угодно от фар до часов в салоне. В поисках неисправности обычно первым делом проверяют предохранитель и, если он перебит, вставляют новый, с таким же номиналом. Если новый предохранитель постигла та же участь – значит в машине короткое замыкание.

Поиск замыкания в проводке производится методом исключения и представляет собой весьма муторное занятие. Смысл его заключается в отключении разных потребителей электричества на соответствующей электролинии (узнать, что именно на ней запитано можно из электросхемы автомобиля) и в проверке целостности проводов. Проверить провода, проходящие, например, под торпедой, легко и просто не получится, поэтому начинать нужно именно с исключения потребителей. На провода же переходим, после того, как убедимся, что в «коротыше» не виноваты потребители.

Чтобы найти некое устройство (например, магнитолу), имеющее внутри себя короткое замыкание, нужно, чтобы электролиния была под напряжением. Как это сделать, ведь предохранитель тут же сгорает? В этом и есть весь секрет поиска коротких замыканий в автомобиле!

Перед тем, как приступить к поиску, нужно включить в электролинию собственный мощный потребитель электричества. Это нужно для того, чтобы понизить высокий ток короткого замыкания и не допустить возгорания проводки.

Для поиска короткого замыкания в автомобиле можно использовать обычную лампу головного света

Сделать это проще всего при помощи обычной лампы головного света на 55 Ватт, включенной вместо предохранителя. То есть нужно взять лампочку, подключить к ее выводам два провода с заранее обжатыми на них клеммами (Почитайте, как обжать клемму на проводе в автомобиле) и другие концы проводов включить вместо предохранителя. Подключаться нужно через клеммы, то есть надежно. Если предохранители современные «флажковые», то на проводе следует обжать клеммы типа «папа». В блоках предохранителей классических моделей АвтоВАЗа эти клеммы не подойдут, в них, подключаться проще прямо к «лапкам», удерживающим предохранитель, надевая на них клеммы типа «мама». Подключение должно быть последовательным, то есть ток должен проходить через лампочку.

Лампу нужно расположить так, чтобы ее было видно. В момент включения в электролинию с коротким замыканием, она зажжется на полную мощность, как в фаре. Яркое свечение подтверждает наличие «коротыша». И теперь, при отключении различных устройств, включенных в линию, нужно дождаться, чтобы лампочка «притухла». Это произойдет при исключении оборудования, вызвавшего з

Как проверить предохранители и где находятся блоки предохранителей в вашем автомобиле.

Перегоревший предохранитель может раздражать, но это на самом деле помогает предотвратить электрические повреждения и даже возгорание.  К счастью, предохранители стоят недорого и их легко заменить. Если в вашем автомобиле перестал работать какой-либо из агрегатов, будь-то свет, поворотники, сигнал, прикуриватель и т.д., самое время проверить предохранители.

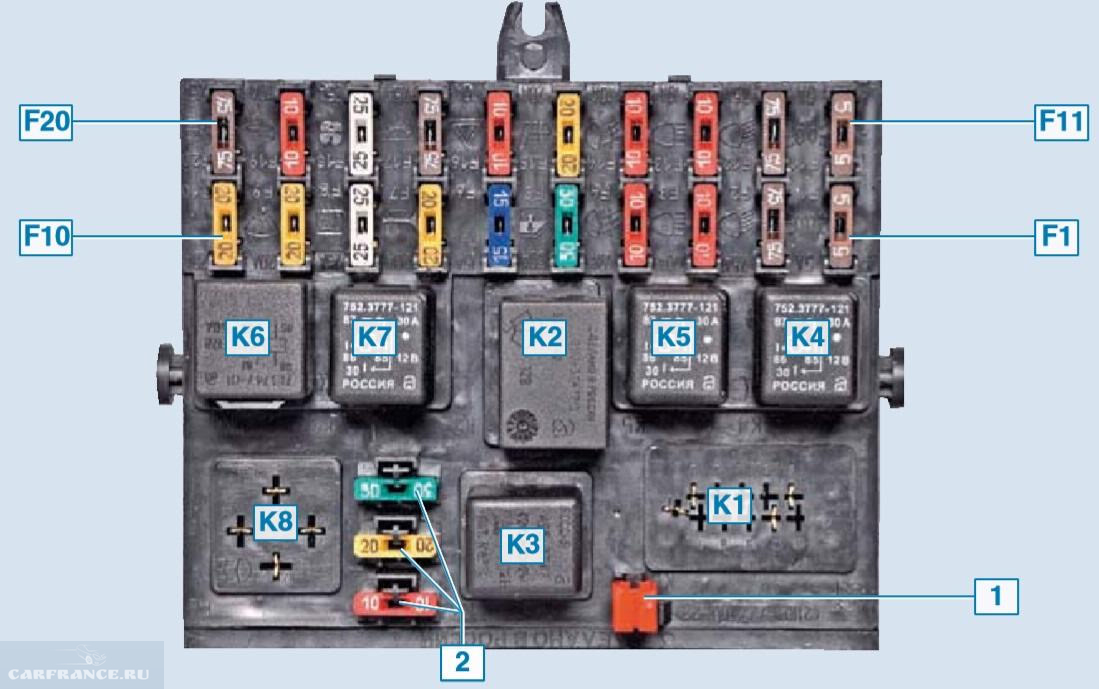

#1 Как найти блок предохранителей в автомобиле?

WH

Откройте капот вашего автомобиля и приступайте к поиску блока предохранителей. Многие автомобили имеют 2 или более блока предохранителей, но нет универсального стандарта для их размещения. Большинство производителей помещают их рядом с двигателем или аккумулятором автомобиля (под капотом), под рулевым колесом или внутри бардачка (в салоне автомобиля). Ищите серый или черный ящик; он может быть помечен как «Предохранители» — («Fuses»).

• Если в указанных местах вы не обнаружили блока с предохранителями, обратитесь к руководству (книжке) вашего автомобиля. Если у вас нет в наличии руководства, начните поиск в интернете — «Где находится блок предохранителей» + марка, модель и год вашего авто.

#2 Найдите предохранитель, который управляет устройством, которое перестало работать.

Поднимите защелку на боковой стороне коробки предохранителей, чтобы ослабить крышку. Проверьте внутреннюю сторону крышки на наличие схемы устройств, которыми управляет каждый предохранитель.

• Обязательно заглушите автомобиль перед устранением неполадок в блоке предохранителей.

#3 Извлеките перегоревший предохранитель из блока с помощью съемников или пинцета.

Некоторые автомобили комплектуются небольшими пластиковыми съемниками предохранителей, которые вы можете использовать, чтобы выдернуть предохранитель из блока. Если у вас нет съемника, можно попробовать использовать пинцет. В крайнем случае, вы можете осторожно вытащить предохранитель из блока пальцами.

• Держите ключи вне зажигания.

#4 Проверьте предохранитель на наличие обрыва нити накала (контакта).

Автомобильные предохранители маленькие, поэтому немного сложно найти признаки того, что он перегорел. Поднесите его к свету и внимательно посмотрите внутрь, чтобы найти тонкий провод, который соединяет 2 стороны предохранителя. Если провод разорван или вы видите обугленные следы, значит, предохранитель перегорел.

• Если вы не можете визуально определить, перегорел ли предохранитель, вам может потребоваться проверить предохранители с помощью мультиметра (тестора), чтобы определить, работает ли он.

#5 Установите новый предохранитель с силой тока, соответствующей тому, который перегорел.

Отправляйтесь в автомобильный магазин, чтобы найти предохранители для вашего автомобиля. Принесите перегоревший предохранитель с собой, чтобы убедиться, что вы купите тот, который нужен. После того, как вы приобрели правильную замену, просто вставьте ее в слот, откуда ранее удалили перегоревший предохранитель.

• Автомобильные предохранители имеют цветовую маркировку, поэтому, если предохранители другого цвета, вы сразу узнаете, что они не совпадают. Кроме того, убедитесь, что форма зубца нового предохранителя соответствует старому. При необходимости обратитесь к сотруднику магазина за помощью в поиске нужной замены.

#6 Проверьте автомобильные предохранители с помощью индикаторной отвертки с лампочкой.

Вставьте ключ в замок зажигания и включите его в первое положение. Раскройте блок с предохранителями и коснитесь тестером в малюсенький порт на предохранителе (см. видео выше). Если тестер загорается, предохранитель работает правильно.

• Использование тестового света — отличный способ найти перегоревший предохранитель, когда вы не можете идентифицировать визуальные признаки, такие как сломанная нить накала или черные метки.

Где находятся предохранители и как заменить перегоревший предохранитель?

Когда с электроприборами или светом автомобиля что-то идёт не так, то настаёт самое время проверить блок предохранителей и найти в нём нужный предохранитель, чтобы увидеть и чаще всего убедиться, что причина именно в нём. Так повелось, что наиболее часто проблемы с неработающей электроникой в авто возникают именно из-за перегоревшего предохранителя. Впрочем, сам перегоревший предохранитель также может указывать на более глубокие проблемы самого разного рода, которые, возможно, придётся диагностировать, если это будет повторяться. Итак, где же найти предохранители в машинах разных марок и моделей?

На самом деле существует три типа автомобильных предохранителей:

• керамические,
• стеклянные трубки
• плоские.

Если Ваш автомобиль выпущен раньше, чем, скажем, 1980 год или чуть позднее, то у Вас вероятнее всего предохранители в виде керамических трубок. Стеклянные трубки — ещё один устаревший тип предохранителей, который также встречается сегодня довольно редко. И третий тип — в виде плоского блока — скорее всего, будет в Вашем автомобиле. Плоские предохранители подключаются к блоку-щиту, просто всовываясь туда. Теперь давайте перейдём к главному вопросу: где находятся предохранители и как нам их найти в автомобиле?

Керамические предохранители

Стеклянные предохранители

Современные плоские предохранители

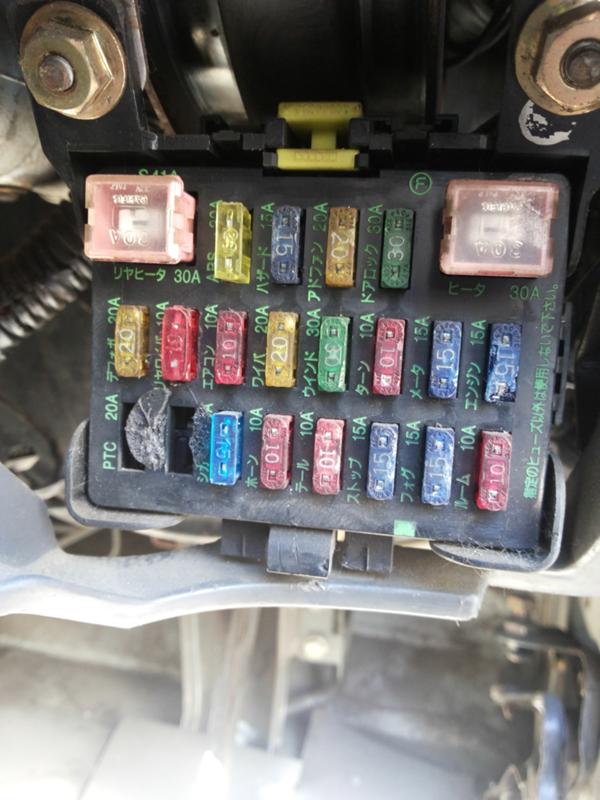

В наши дни почти все марки и модели автомобилей имеют два основных места нахождения блоков предохранителей.  Мы не уверены, почему вообще они поделены на две этих группы, но в подавляющем большинстве машин это так. Возможно, это позволяет менее загромождать ограниченное пространство в автомобиле.

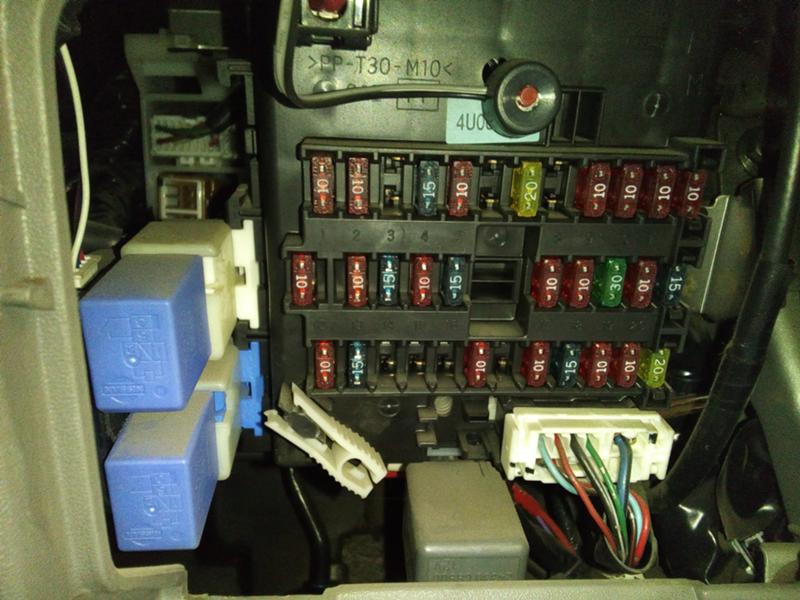

Расположение одного из этих блоков предохранителей — под приборной панелью. Чаще всего щиток с предохранителями расположен в передней части салона авто под приборной панелью в районе Вашего левого колена, если Вы сидите в сиденье водителя. Однако, мы рекомендуем использовать руки, чтобы заменить предохранители, так как использование колена займёт гораздо больше времени и сил.

Предохранители под приборной панелью скрыты за пластиковой крышкой, которая, как правило, чётко помечена. Откройте крышку, и Вы сможете увидеть строку разноцветных предохранителей, которые расположились хаотично, но по-своему красиво внутри под этой крышкой. Там же Вы, скорее всего, сможете найти схему (либо на обратной стороне крышки, либо где-то рядом), которая показывает, какой предохранитель какому прибору соответствует.

В некоторых автомобилях можно даже найти немного запасных предохранителей и, возможно, съёмник предохранителя, который можно использовать для удаления перегоревшего предохранителя и вставки нового. Тем не менее, чаще всего заменить предохранитель можно силами рук.

Определить перегоревший предохранитель довольно легко — если он сгорел, то Вы увидите расплавленный «мост» внутри предохранителя, который соединяет два торчащих контакта. Поверьте нам, Вы точно будете знать, что он сгорел, просто посмотрев на него. Найдите новый предохранитель и будьте уверены, что Вы ставите предохранитель на замену с той же силой тока.

Нормальный (слева), перегоревший (посередине) и сильно перегоревший (справа) предохранители

Но что делать, если Вы не нашли нужного предохранителя под панелью приборов своего авто? Не волнуйтесь! Есть ещё второй блок предохранителей — находится он под капотом. Его, как правило, очень легко найти и добраться до него, а очевидная схема на верхней крышке блока предохранителей ясно даст Вам понять, что внутри находятся предохранители.  В дополнение к популярным предохранителям плоского типа, под капотом Вы также можете увидеть некоторые, действительно, большие размером предохранители, защищающие крупные электроузлы или вовсе всю электрическую систему Вашего автомобиля.

Процедура замены предохранителя под капотом такая же, как под приборной панелью: найти проблемный предохранитель, вытащить его, установить новый. Теперь установите крышку блока предохранителей на место и «да будет свет!»… или музыка… или поворотники.

как работает, как проверить, замена

На чтение 5 мин. Просмотров 1k. Опубликовано 28.05.2020

Предохранители защищают электрические цепи автомобиля от чрезмерного тока (перегрузки). Без предохранителя перегруженный провод может перегореть или загореться.

Для чего нужны предохранители

Каждая цепь имеет свой предохранитель. Большие предохранители с высоким номинальным током защищают несколько цепей одновременно или сильноточные цепи, такие как цепи электроусилителя руля или вентилятора радиатора.

Также есть хотя бы один главный предохранитель. Зачастую основные и силовые предохранители устанавливаются ближе к аккумулятору. Смотрите эту схему блока предохранителей.

Современные автомобили имеют как минимум два блока предохранителей. В большинстве автомобилей один блок предохранителей установлен под капотом, другой находится внутри машины.

Когда какое-либо электрическое устройство в автомобиле не работает, первым шагом нужно проверить предохранитель, который защищает цепь с этим устройством.

Вы можете найти карту предохранителей в руководстве по эксплуатации или на крышке блока предохранителей. Во многих автомобилях есть съёмник для снятия предохранителей, который может быть расположен в блоке предохранителей или в крышке блока предохранителей.

Проверка целостности

Есть несколько способов проверить предохранители. Самый простой способ — вытащить предохранитель и проверить его визуально.

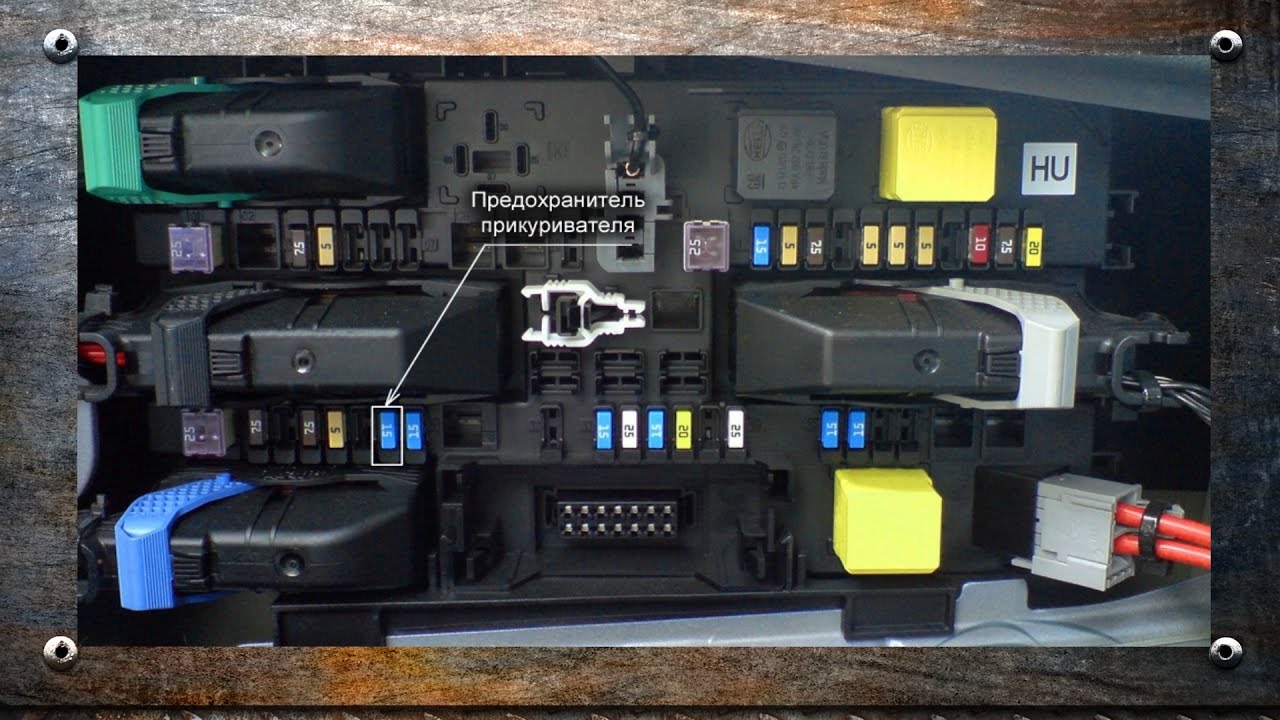

Например, мы собираемся проверить предохранитель прикуривателя. Перестал работать. Скорее всего это из-за предохранителя, который перегорает чаще всего.

Поверните ключ зажигания в положение ВЫКЛ. Перед извлечением предохранителя всегда полезно пометить его положение, чтобы вы могли установить его обратно в тоже место.

Берём съёмник и вытаскиваем предохранитель. Плавкие предохранители имеют тонкий металлический провод, который плавится, когда ток превышает номинальное значение предохранителя. В этом перегоревшем предохранителе проводник расплавлен, смотрите фото.

Если предохранитель перегорел, значит что-то замкнуло защищаемую цепь. Если проблема не устранена, предохранитель снова перегорит. В этой машине это был маленький винт, который упал в гнездо прикуривателя.

Запасные предохранители могут находиться внутри крышки блока предохранителей. При замене можно использовать только предохранитель подходящего типа и номинального тока. Предохранитель прикуривателя на 15 А, в большинстве автомобилей он синий.

Некоторые типы предохранителей, такие как миниатюрные низкопрофильные предохранители на фото выше, универсальны и могут быть куплены в любых магазинах автозапчастей. Большие предохранители или панели с несколькими предохранителями могут быть заказаны в специализированных автомагазинах или у дилера.

Как проверить главный предохранитель

Все автомобили имеют хотя бы один главный предохранитель. Обычно он устанавливается на положительной клемме аккумулятора или в блоке предохранителей, подключенному к положительному кабелю аккумулятора.

Часто основной предохранитель перегорает при случайном прикосновении к неправильной клемме батареи при зарядке разряженного аккумулятора. Признак перегоревшего главного предохранителя — отсутствие питания и подсветки внутри автомобиля.

Проверить главный предохранитель легко, обычно хорошо видно, если он перегорел. Если главный предохранитель перегорел, есть вероятность, что перегорели также несколько других более мелких предохранителей.

Как проверить предохранитель с помощью мультиметра

Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

Проверка напряжения

Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).

Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.

Если обе стороны показывают 12 вольт — предохранитель в порядке.

Если на одной стороне предохранителя 12 В, а на другой стороне напряжения нет — предохранитель перегорел.

Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

Проверка сопротивления

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.

Сопротивление измеряется в Омах. Проводник, как медный или алюминиевый провод, имеет очень низкое сопротивление (около 0 Ом). Исправный предохранитель покажет 0 (или близко к 0) Ом.

Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).

Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.

Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.

Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:

Что может вызвать перегорание предохранителя?

Предохранитель защищает цепь от более высокого тока, чем может выдержать цепь. Если перегорел предохранитель, это означает, что где-то есть короткое замыкание. Оно может быть между двумя проводами или проводом питания и землёй (кузовом автомобиля).

Предохранитель также может перегореть, если оборудование потребляет более высокий ток, чем на который оно рассчитано. Например, если электродвигатель стеклоочистителя или вентилятора заблокирован при включении, он потребляет более высокий ток и, возможно, перегорит предохранитель.

То же самое может произойти, если замкнута обмотка внутри двигателя. Есть несколько распространенных проблем, которые вызывают перегорание предохранителей во многих автомобилях:

1. Наиболее распространенным является случай, когда металлический предмет (например, монета) падает внутрь гнезда прикуривателя.
2. Жгут проводов, который входит в крышку багажника, перетирается в месте, где он изгибается, замыкает и срабатывает предохранитель, связанный с задними фонарями или стоп-сигналами.
3. Неправильная лампа, установленная в одной из фар или задних фонарей, также может привести к срабатыванию предохранителя.
4. Повреждение жгута проводов прицепа.
5. Жгут проводов, подключенный к какому-либо оборудованию внутри моторного отсека, протирается и замыкает предохранитель. Например, в некоторых более старых автомобилях Mercedes-Benz это была довольно распространенная проблема, когда изоляция на жгуте проводов двигателя трескалась, закорачивая провода.

Ищем сгоревший предохранитель и правильно меняем его

Наверняка с любым водителем случалось, что нужно было провести небольшое техническое обслуживание или ремонт, чтобы машина всегда была в идеальном рабочем состоянии.

Как правило, в этих случаях многие предпочитают сдавать машину в специализированные мастерские, чтобы убедиться, что все необходимые вмешательства выполнены безупречно, но в некоторых случаях можно очень сильно потратиться.

В качестве альтернативы можно попытаться выполнить все необходимые вмешательства своими руками. В этой статье можно увидеть, как правильно заменить перегоревший предохранитель на автомобиле.

Что такое предохранитель

Предохранитель — это небольшая, но очень важная деталь автомобиля. Его роль в машине очень значительна.

Если предохранитель не перегорит во время короткого замыкания, автомобиль сгорит. Поменять сгоревший предохранитель вполне реально самостоятельно.

Замена сгоревшего предохранителя

Нужно выключить двигатель машины перед тем, как приступить к работе. Посмотреть под приборную панель машины, чуть ниже левого колена водителя, можно найти блок предохранителей.

Обычно это небольшая пластиковая коробка, квадратная или прямоугольная, с крышкой и, скорее всего, с язычком, который удерживает ее закрытой, но ее можно добраться до нее самостоятельно.

Некоторые автомобили имеют второй блок предохранителей в моторном отсеке. Если предохранителя, который нужно заменить, нет в автомобиле, то следует проверить наличие второго блока предохранителей.

Затем нужно снять крышку с блока предохранителей, внутри должны быть указания, показывающие функцию каждого предохранителя, или может быть прозрачная пластиковая крышка, которая предоставляет эту информацию.

Затем будет несложно обнаружить сгоревший предохранитель, внешне он будет выглядеть как часть поврежденной лампочки: металлическая полоса будет сломана, и предохранитель может выглядеть немного почерненным.

Нужно взять перегоревший предохранитель большим и указательным пальцами и легкими движениями, как будто зажать его. У многих транспортных средств есть маленький съемник предохранителя из пластика в одном из слотов.

Нужно купить предохранитель в магазине автозапчастей, ища замену, идентичную снятой. Заменять предохранитель нужно в прорезь, откуда был снят перегоревший, и плотно нужно нажать на него большим пальцем, он должен встать на место.

Затем следует завести автомобиль и проверить, что функция, управляемая предохранителем, снова включена. После на блоке предохранителей потребуется замена крышки.

( 1 оценка, среднее 5 из 5 )

Что такое предохранитель? Различные типы предохранителей и рабочие

Что такое предохранители?

Предохранители — это предохранители, это предохранительные устройства, которые используются для защиты бытовой техники, такой как телевизоры, холодильники, компьютеры, от повреждений из-за высокого напряжения. Предохранитель состоит из тонкой полосы или металлической жилы, когда в электрической цепи присутствует большое количество тока или чрезмерный ток, плавкий предохранитель плавится, размыкает цепь и отключает ее от источника питания.Кроме того, он работает как автоматический выключатель или стабилизатор , который защищает устройство от повреждений. В настоящее время на рынке доступно множество типов, функций и конструкций предохранителей. Их полосы состоят из алюминия, меди, цинка и всегда подключаются последовательно к цепи для защиты от перегрузки по току в проводных кабелях. Вот основная принципиальная схема и символ предохранителя.

Зачем нужен предохранитель?

Предохранители используются для защиты бытовой техники от короткого замыкания и повреждения в результате перегрузки, высокого тока и т. Д.Если мы не будем использовать предохранители, в проводке произойдут электрические неисправности, это приведет к ожогам проводов и электроприборов и может вызвать возгорание дома. Также риску могут быть подвергнуты телевидение, компьютеры, радио и другие бытовые приборы. Когда предохранитель перегорает, возникает внезапная искра, которая может превратить ваш дом в внезапную темноту из-за отключения источника питания, что предотвращает дальнейшие несчастные случаи. Вот почему нам нужны предохранители, чтобы защитить нашу бытовую технику от повреждений.

Как работает предохранитель?

Предохранители работают по принципу нагревающего эффекта тока .Он состоит из тонкой полосы или стренги металлической проволоки из негорючего материала. Он подключается между концами клемм. Предохранитель всегда включен последовательно с электрической цепью.

Когда чрезмерный ток или тепло генерируются из-за сильного тока, протекающего в цепи, плавкий предохранитель плавится из-за низкой температуры плавления элемента, и он размыкает цепь. Чрезмерный поток может привести к поломке провода и прекращению прохождения тока. Предохранитель можно заменить или заменить на новый с подходящими характеристиками.Предохранитель может состоять из таких элементов, как цинк, медь, серебро и алюминий. Они также действуют как автоматический выключатель, который используется для размыкания цепи при внезапном возникновении неисправности в цепи. Это не только средство защиты, но также используется в качестве меры безопасности для защиты людей от опасностей. Итак, вот как работает предохранитель. На рисунке изображена работа предохранителя, гильзы (контейнера) предохранителя, плавкой вставки.

Как выбрать предохранитель?

Номинал предохранителя = (Вт / В) x 1. 25

1. Выберите предохранитель, например предохранители с выдержкой времени для индуктивной нагрузки и быстродействующие предохранители для резистивной нагрузки.
2. Запишите мощность (ватты) прибора — обычно из руководства прибора,
3. Запишите номинальное напряжение. Напряжение должно быть больше, чем напряжение в цепи для надлежащей защиты устройства.
4. Используйте следующий по величине номинал предохранителя после расчета. Например, если расчетный номинал предохранителя составляет 8,659 ампер, для этого мы будем использовать предохранитель на 9 ампер.

Характеристики предохранителей

Вот некоторые из важных характеристик предохранителей в электрической и электронной системе: —

• Номинальный ток: Непрерывно проводящий максимальный ток удерживает предохранитель, не расплавляя его, это называется номинальным током. Это допустимая нагрузка по току, которая измеряется в амперах. Это тепловые характеристики.

Ток (Cin) = 75% Ток (рейтинг)

• Номинальное напряжение: В этой характеристике напряжение, подключенное последовательно с предохранителем, не увеличивает номинальное напряжение.то есть

В (предохранитель)> В (обрыв цепи)

• I ² t Рейтинг: Это количество энергии, которое переносится плавким предохранителем при электрическом отказе или коротком замыкании. Он измеряет тепловую энергию (энергия, возникающая из-за протекания тока) предохранителя, и она вырабатывается при сгорании предохранителя.

• Отключающая или отключающая способность: Это максимальный номинальный ток без повреждения предохранителем, известный как отключающая способность или отключающая способность предохранителя.

Отключающая способность> максимального номинального напряжения

Отключающая способность <ток короткого замыкания

• Падение напряжения : При чрезмерном токе плавкий элемент плавится и размыкает цепь. Благодаря этому изменится сопротивление и падение напряжения станет меньше.

• Температура : В этом случае рабочая температура будет выше, следовательно, номинальный ток будет меньше, поэтому плавкий предохранитель будет плавиться.

На этом графике показана зависимость температуры от допустимой нагрузки по току предохранителя. В этом процессе в точке пересечения трех линий при температуре 25 градусов Цельсия допустимая нагрузка по току предохранителя будет составлять 100%, а через некоторое время — допустимая нагрузка по току. уменьшается при медленном срабатывании предохранителя, оно также снижается до 82% при 65 ° C. В результате повышение температуры снижает допустимую нагрузку на предохранитель по току.

Классификация предохранителей

Сейчас мы обсуждаем около различных типов предохранителей .Они разделены на две части: предохранители переменного тока и предохранители постоянного тока. Кроме того, они разделены на множество категорий, представленных на блок-схеме ниже: —

Различные типы предохранителей

Первыми изобрел предохранители

«Томас Альва Эдисон», но в настоящее время на рынке доступно много предохранителей типов . Как правило, существует два типа предохранителей: —

• Предохранители постоянного тока: Предохранители постоянного тока имеют больший размер. Источник постоянного тока имеет постоянное значение выше 0 В, поэтому трудно игнорировать и отключить цепь, и существует вероятность возникновения электрической дуги между расплавленными проводами.Чтобы преодолеть это, электроды размещаются на больших расстояниях, и из-за этого увеличивается размер предохранителей постоянного тока.

• Предохранители переменного тока : Предохранители переменного тока меньше по размеру. Они колебались 50-60 раз в секунду от минимума до максимума. Таким образом, исключается дуга между расплавленными проводами. Следовательно, они могут быть упакованы в небольшой размер.

Предохранители

переменного тока подразделяются на две части: предохранители низкого напряжения и предохранители высокого напряжения.

1.Предохранители низкого напряжения (LV)

• Предохранители картриджного типа: Это тип предохранителей, в которых они имеют полностью закрытые контейнеры и имеют контакт, то есть кроме металла.

Предохранители

картриджного типа бывают двух типов: —

1. Патронные предохранители типа D : — Состоит из патрона, основания предохранителя, крышки и переходного кольца. В основании предохранителя имеется крышка предохранителя, которая через переходное кольцо соединяется с плавким элементом с патроном.Цепь замыкается, когда кончик патрона касается проводника.
2. Тип перемычки или предохранители HRC (высокая разрывная способность) : — В предохранителях этого типа протекание тока через плавкий элемент задается при нормальных условиях. Для управления дугой, возникающей при перегорании предохранителя, мы используем предохранитель, который состоит из фарфора, серебра и керамики. Контейнер плавкого элемента заполнен кварцевым песком. Тип HRC снова делится на две части: —

• Тип лезвия / вставной тип : — Корпус этого предохранителя изготовлен из пластика, и он легко заменяется в цепи без какой-либо нагрузки.
• Болтовое соединение Тип : — В предохранителях этого типа токопроводящие пластины прикреплены к основанию предохранителя.

• С возможностью повторного подключения / Kit-Kat Тип : — Основным преимуществом предохранителей этого типа является то, что держатель предохранителя легче снимать без поражения электрическим током или травм. Основание предохранителя действует как входная и выходная клемма, которая состоит из фарфора, а держатель предохранителя используется для удержания элемента предохранителя, который состоит из олова, меди, алюминия, свинца и т. Д.Используется в бытовой электропроводке, небольших производствах и т. Д.

• Предохранители ударного типа : — В предохранителях этого типа он используется для включения и отключения цепи. У них достаточно силы и перемещения.

• Предохранители переключающего типа : — В предохранителях этого типа в основном металлический корпус, состоящий из переключателя и предохранителя, который широко используется для низкого и среднего уровня напряжения.

• Выпадающие предохранители : — В предохранителях этого типа плавление предохранителя приводит к падению элемента под действием силы тяжести вокруг своей нижней опоры. Они предназначены для защиты трансформаторов наружной установки.

2. Предохранители высокого напряжения (HV): —

Применяются все типы высоковольтных предохранителей на номинальное напряжение от 1,5 кВ до 138 кВ. Предохранители высокого напряжения используются для защиты измерительных трансформаторов и небольших трансформаторов.Он состоит из серебра, меди и олова. При выделении тепла возникает дуга, которая заставляет борную кислоту выделять большое количество газов. Вот почему они используются на открытом воздухе.

Они бывают трех типов, а именно: —

• Патронные предохранители HRC: — Аналогичен низковольтному типу, только некоторые конструктивные особенности отличаются.

• Предохранители жидкостного типа HRC : — Они используются для цепей с номинальным током до 100 А и систем до 132 кВ.Эти предохранители имеют стеклянную трубку, заполненную четыреххлористым углеродом. Один конец трубки набит, а другой закреплен проволокой из фосфористой бронзы. Когда срабатывает предохранитель, жидкость, используемая в предохранителе, гасит дугу. Это увеличивает емкость короткого замыкания.

• Предохранители HRC с выталкиванием : — Это улетучивающийся предохранитель, в котором эффект отталкивания газов вызван внутренней дугой. При этом камера плавкой вставки заполнена борной кислотой для отвода газов.

• Восстанавливаемые предохранители : — Это тип предохранителя, широко известный как самовосстанавливающийся предохранитель, в котором используется термопластичный термистор проводящего типа, известный как полимерный положительный температурный коэффициент (PPTC). Если возникает неисправность. Увеличивается ток, повышается температура. Повышение сопротивления происходит из-за повышения температуры. Он используется в военной и авиакосмической сферах, где замена невозможна.

Приложения

Предохранители являются наиболее важной частью электрических и электронных систем и цепей.Вот несколько приложений, в которых используются предохранители, например,

• Они используются в домашних распределительных щитах, общих электрических приборах и устройствах.
• Они используются в игровых консолях и всех автомобилях, таких как легковые, грузовые и другие транспортные средства.
• Они также используются в ноутбуках, сотовых телефонах, принтерах, сканерах, портативной электронике, жестких дисках.
• В системе распределения электроэнергии вы найдете предохранители в конденсаторах, трансформаторах, преобразователях мощности, пускателях двигателей, силовых трансформаторах.
• Используются в ЖК-мониторах, аккумуляторных батареях и т. Д.

Как определить тип предохранителя вашего автомобиля при установке видеорегистратора

Знаете ли вы, что мы написали серию статей, чтобы помочь вам узнать, как установить собственный видеорегистратор? Это первая из трех статей из серии «Как идентифицировать». Вы можете использовать ссылки ниже, чтобы перейти к другим статьям. Часть 2: Как определить постоянные и переключаемые предохранители . Часть 3: Как определить правильную точку заземления .

Как определить тип предохранителя вашего автомобиля

Вы уже нашли лучшую марку и модель видеорегистратора, соответствующую вашим потребностям вождения, и решили, что хотите установить видеорегистратор в свой автомобиль. Независимо от того, хотите ли вы аккуратно вставить шнур питания видеорегистратора в обшивку потолка вашего автомобиля по эстетическим соображениям, вы хотите улучшить видимость лобового стекла, скрывая отвлекающие провода, или вы просто хотите освободить розетку на 12 В, использование установочного комплекта сделает Работа по быстрой и простой установке видеорегистратора в автомобиль.

Если вы просматривали наш веб-сайт в поисках комплектов для установки видеорегистратора, вы, возможно, заметили, что мы предлагаем несколько комплектов для установки, которые различаются в зависимости от наиболее распространенных типов предохранителей, используемых сегодня в автомобилях.

Но как узнать, какой тип предохранителя используется в вашей машине?

В нашем обучающем видео и этих инструкциях вы шаг за шагом научитесь определять тип предохранителя в автомобиле и объясним, почему это важно.

---

Для начала мы хотим объяснить, почему для вас так важно в первую очередь заглядывать в блок предохранителей.

Что такое предохранитель и зачем мне знать, какой у меня есть?

Как и в вашем доме, блок предохранителей регулирует электрический ток или мощность во всем автомобиле. В каждом автомобиле используются предохранители для защиты проводки и компонентов электрической системы автомобиля.

Сегодня в автомобилях используются четыре основных типа предохранителей: низкопрофильный Mini, Mini, Micro2 и ATO. По нашим наблюдениям, Mini — наиболее распространенный тип предохранителей.

Чтобы использовать комплект для установки видеорегистратора, вам необходимо вынуть один из предохранителей из блока предохранителей и заменить его предохранителем, входящим в комплект для установки.Это свяжет видеорегистратор с блоком предохранителей и обеспечит включение видеорегистратора при включении автомобиля и выключение при выключении автомобиля. Блоки предохранителей и типы предохранителей различаются не только от автомобиля к автомобилю, но также от года выпуска и модели. Поэтому важно знать, какой тип предохранителя используется в вашем автомобиле, чтобы комплект для установки видеорегистратора мог подключиться к блоку предохранителей.

Если вы хотите сэкономить время и деньги и убедиться, что приобретаете правильный монтажный комплект для своих нужд, лучший способ узнать точный тип предохранителя, который вам нужен, — это открыть блок предохранителей и посмотреть.

---

Готовы найти блок предохранителей и узнать, какой тип предохранителя установлен в вашем автомобиле? Давайте начнем!

Заявление об ограничении ответственности

Перед тем, как вытащить какие-либо предохранители, важно помнить, что этот вид работ должен выполняться только квалифицированным лицом или квалифицированным бизнесом. Работа с электрической системой вашего автомобиля может быть опасной как для вас, так и для вашего автомобиля. Если все это для вас в новинку и вы не уверены, что работаете с блоком предохранителей вашего автомобиля, мы рекомендуем вам проконсультироваться с профессионалом!

Если вы находитесь в Центральном Техасе, мы будем рады установить для вас видеорегистратор здесь, в магазине Dashcam Store.Вот ссылка на нашу фотогалерею, чтобы увидеть, как будет выглядеть готовый продукт, а вот ссылка, чтобы запланировать установку видеорегистратора в нашем офисе в Остине, штат Техас.

Если вы находитесь за пределами Остина, вот список рекомендованных нами установщиков видеорегистраторов в других частях США.

Шаг 1. Выключите машину

Перед выполнением любых электромонтажных работ убедитесь, что двигатель вашего автомобиля выключен, а ключ полностью вынут из замка зажигания.Вы не хотите стать жертвой предотвратимой аварии.

Шаг 2. Найдите руководство пользователя

Чтобы найти блок предохранителей, обратитесь к руководству пользователя. Не можете вспомнить, где находится инструкция по эксплуатации? Как правило, руководство по эксплуатации находится в перчаточном ящике, багажнике или даже вместе с запасным колесом.

Если вы не можете найти или не имеете копию своего руководства, быстрый поиск в Google по запросу «( ваш автомобиль ) руководство по эксплуатации» почти гарантированно найдет вам PDF-файл.

Получив руководство, проверьте в указателе «предохранители», «блок предохранителей» или даже «замену перегоревшего предохранителя».

Руководство должно направлять вас к иллюстрированной схеме вашего автомобиля, показывающей расположение всех ваших блоков предохранителей.

Важное примечание: Если вы видите изображение определенного типа предохранителя в руководстве по эксплуатации, вы, к сожалению, не можете предположить, что поиск окончен и это именно тот тип предохранителя, который есть в блоке предохранителей вашего автомобиля. Иногда производители используют в руководстве общее изображение, которое может или не может совпадать с тем, что на самом деле находится в вашем автомобиле!

Шаг 3. Найдите блок предохранителей

Многие автомобили имеют более одного блока предохранителей, и они часто расположены под капотом, в багажнике или где-то внутри кабины транспортного средства.Для некоторых автомобилей в салоне может быть даже несколько блоков предохранителей. Если в вашем автомобиле несколько блоков предохранителей, вам будет проще работать с блоком предохранителей, который находится ближе всего к месту установки видеорегистратора.

Ссылаясь на руководство пользователя, найдите область, в которой находится блок предохранителей, и, если у вас более одного блока предохранителей, блок, ближайший к тому месту, где вы хотите разместить видеорегистратор. В большинстве автомобилей ящик расположен за легко снимаемой панелью или крышкой, однако он может находиться за перчаточным ящиком, за откидной панелью в нише для ног водителя или пассажира, или под ковром или половицей некоторых автомобилей. .

Чтобы помочь вам идентифицировать блок предохранителей, на крышке может быть символ предохранителя или молнии. Как только вы найдете блок предохранителей, снимите крышку, чтобы открыть предохранители внутри.

Шаг 4. Помните предохранитель, который вы удалите

Теперь, когда мы нашли наши предохранители, мы готовы их вытащить. Но сначала обратите внимание на предохранитель или предохранители, которые вы будете снимать.

Ключ в том, чтобы знать, где заменить предохранитель после того, как вы его вытащили и идентифицировали. Сделать фото «до» на телефон действительно хорошо!

Шаг 5: Осторожно извлеките предохранитель

Осторожно используйте небольшой набор плоскогубцев, чтобы извлечь один из предохранителей из блока предохранителей.На многих автомобилях внутри крышки блока предохранителей имеется небольшой пластиковый инструмент, называемый съемником предохранителей. Как вы уже догадались, он разработан, чтобы помочь вам вытащить предохранители в подобных ситуациях!

Шаг 6: Сравните предохранитель с нашей таблицей типов предохранителей

Теперь, когда вы вытащили предохранитель и держите его в руках, сравните его с нашей таблицей типов предохранителей, чтобы определить, какой из них установлен в вашей машине! Наша таблица типов предохранителей была разработана с возможностью масштабирования, поэтому, если вам сложно определить, какой тип предохранителя установлен в вашем автомобиле, вы можете поместить предохранитель поверх таблицы предохранителей и сдвинуть ее, чтобы увидеть, какой тип предохранителя подходит!

Щелкните изображение выше, чтобы загрузить и распечатать в формате PDF схему типов предохранителей.

Шаг 7: Не забывайте свой тип предохранителя!

После того, как вы определили свой предохранитель, не забывайте, какой у вас есть! Напишите заметку в руководстве по эксплуатации, сфотографируйте свой тип предохранителя на телефон, отправьте себе электронное письмо… все, что вам подходит!

Шаг 8: Установите предохранитель

на место

Извлеченный предохранитель защищал блок предохранителей, поэтому важно установить его в исходное положение. Вернитесь к изображению, которое вы сделали на своем телефоне во время шага 4, и замените крышку предохранителя.

Теперь вы узнали, как определить, где находится блок предохранителей вашего автомобиля, и успешно определили, какой тип предохранителя установлен в вашем автомобиле!

Готовы купить комплект для установки видеорегистратора, соответствующий типу предохранителя вашего автомобиля? Как насчет полного комплекта для самостоятельной установки? Перейдите по одной из следующих ссылок ниже:

---

Заявление об ограничении ответственности

Инструкции Dashcam Store ™ являются собственностью The Dashcam Store LLC. («Dashcam Store ™») и никакие права собственности настоящим не передаются.Никакая часть этих Инструкций не может быть использована, воспроизведена, переведена, преобразована, адаптирована, сохранена в поисковой системе, передана или передана любыми средствами в любых коммерческих целях, включая, помимо прочего, продажу, перепродажу, лицензию, аренду или аренду, без предварительное явное письменное согласие The Dashcam Store ™.

Dashcam Store ™ не делает никаких заявлений, гарантий или гарантий, явных или подразумеваемых, в отношении точности или полноты этих инструкций.Пользователи должны знать, что время от времени в эти инструкции будут вноситься обновления и поправки. Пользователь несет ответственность за определение наличия таких обновлений или поправок. Ни Dashcam Store ™, ни какие-либо из его директоров, должностных лиц, сотрудников или агентов не несут ответственности по контракту, правонарушению или каким-либо другим образом перед любым лицом за любые убытки, ущерб, травмы, ответственность, затраты или расходы любого характера, включая без ограничения случайный, особый, прямой или косвенный ущерб, возникший в результате или в связи с использованием этих инструкций.

Предохранитель

и типы предохранителей

Различные типы предохранителей — конструкция, работа и характеристики

Что такое предохранитель?

Предохранитель — это электрическое или механическое устройство / /, электронное или механическое устройство , которое используется для защиты цепей от перегрузки по току, перегрузки и обеспечения защиты цепи. Электрический предохранитель был изобретен Томасом Альва Эдисоном в 1890 году. Существует много типов предохранителей, но функция всех этих предохранителей одинакова.В этой статье мы обсудим различные типы предохранителей, их конструкцию, работу и работу, а также их применение в различных электронных и электрических системах.

Символы предохранителей IEC и IEEE / ANSI

Связанные сообщения:

Конструкция и работа предохранителя

Предохранитель общего назначения состоит из металлической проволоки с низким сопротивлением, заключенной в негорючий материал. Он используется для подключения и установки последовательно с цепью и устройством, которые необходимо защитить от короткого замыкания и перегрузки по току, в противном случае электрическое устройство может быть повреждено в случае отсутствия предохранителя и автоматического выключателя, поскольку они не могут справиться с чрезмерный ток в соответствии с их пределами номинальных значений

Принцип действия предохранителя основан на «эффекте нагрева от тока » i.е. При возникновении короткого замыкания, перегрузки по току или несоответствия подключения нагрузки тонкий провод внутри предохранителя плавится из-за тепла, выделяемого сильным током, протекающим через него. Поэтому он отключает питание от подключенной системы. При нормальной работе схемы плавкий предохранитель является компонентом с очень низким сопротивлением и не влияет на нормальную работу системы, подключенной к источнику питания.

Работа предохранителя

Связанное сообщение: Воздушный автоматический выключатель (ACB): конструкция, работа, типы и применение

Как выбрать правильный номинальный размер предохранителя?

Выбор правильного предохранителя и его номинального размера для электрических приборов зависит от различных факторов и условий окружающей среды.Но следующая основная формула показывает, как выбрать предохранитель правильного размера?

Номинал предохранителя = (мощность / напряжение) x 1,25

Например, вам нужно найти предохранитель правильного размера для двухконтактной розетки на 10А.

(1000 Вт / 230 В) x 1,25 = 5,4 А

В приведенном выше примере 1 кВт — это номинальная мощность, которой можно управлять через 2-контактную розетку, а основное напряжение питания — однофазное 230 В переменного тока (120 В переменного тока в США. ).

Но вы должны выбрать max i.е. Номинал предохранителя 6А вместо 5,4А для безопасной и надежной работы цепи.

Похожие сообщения:

Характеристики предохранителя

Различные типы предохранителей могут быть разделены на категории по следующим характеристикам.

• Номинальный ток и допустимая нагрузка предохранителя
• Номинальное напряжение предохранителя
• Отключающая способность предохранителя
• I ² т Значение предохранителя
• Характеристика срабатывания
• Номинальное напряжение предохранителя
• Размер упаковки

Ниже приводится краткое описание перечисленных выше категорий.

Допустимая нагрузка по току предохранителя

Допустимая нагрузка по току — это величина тока, которую плавкий предохранитель может легко проводить, не прерывая цепь.

Отключающая способность:

Значение максимального тока, который может быть безопасно отключен предохранителем, называется отключающей способностью и должно быть выше предполагаемого тока короткого замыкания.

Номинальное напряжение предохранителя

Ожидайте допустимого тока, это максимальное номинальное напряжение, с которым предохранитель может безопасно работать.Каждый предохранитель имеет максимально допустимое номинальное напряжение, например, если предохранитель рассчитан на 32 В, его нельзя использовать при 220 В, разные степени изоляции требуются в разных предохранителях, работающих на разных уровнях напряжения. В зависимости от номинального напряжения предохранитель может быть высоковольтным (высоковольтным), низковольтным (низковольтным) и миниатюрными предохранителями.

I ² т Значение предохранителя

Термины I ² т, относящиеся к предохранителю, обычно используемому в условиях короткого замыкания. Это количество энергии, которое переносит плавкий элемент, когда электрическая неисправность устраняется плавким элементом.

Характеристики срабатывания предохранителя

Скорость срабатывания предохранителя зависит от силы тока, протекающего по его проводу. Чем выше ток, протекающий по проводу, тем быстрее будет время отклика.

Характеристика отклика показывает время отклика на событие перегрузки по току. Предохранители, которые быстро реагируют на перегрузки по току, называются сверхбыстрыми предохранителями или быстрыми предохранителями. Они используются во многих полупроводниковых устройствах, потому что полупроводниковые устройства очень быстро выходят из строя из-за перегрузки по току.

Существует еще один предохранитель, который называется плавким предохранителем , переключающие предохранители не реагируют быстро на событие перегрузки по току, а перегорают после нескольких секунд возникновения перегрузки по току. Такие предохранители нашли свое применение в электронных системах управления двигателями, поскольку двигатели потребляют намного больше тока при запуске, чем при работе.

Размер упаковки

Как мы уже упоминали выше, предохранители переменного и постоянного тока имеют немного разный тип упаковки, точно так же для разных применений требуется точное использование разных корпусов в цепи.

другие факторы и параметры: маркировка , температура снижение мощности , падение напряжения и скорость и т. Д.

Классификация предохранителей

Предохранители могут быть классифицированы как «одноразовые предохранители», Восстанавливаемый предохранитель »,« Токоограничивающие и не ограничивающие ток предохранители »на основе использования в различных приложениях.

Одноразовые предохранители содержат металлический провод, который перегорает, когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить эти предохранители, переключающие предохранители дешевы и широко используются почти во всей электронике и электрические системы.

С другой стороны, самовосстанавливающийся предохранитель автоматически сбрасывается после срабатывания при возникновении неисправности в системе.

В предохранителе с ограничением тока они создают высокое сопротивление в течение очень короткого периода, в то время как предохранитель без ограничения тока создает дугу в случае протекания большого тока для прерывания и ограничения тока в связанных и связанных цепях.

Различные типы предохранителей

Типы предохранителей

На рынке имеется различных типов предохранителей , и они могут быть категорий на основе различных аспектов.

Полезно знать: предохранители используются в цепях переменного и постоянного тока.

Щелкните изображение, чтобы увеличить

Типы и классификация низковольтных и высоковольтных предохранителей

Предохранители можно разделить на две основные категории в зависимости от типа входного напряжения питания.

Существует небольшая разница между предохранителями переменного и постоянного тока, используемыми в системах переменного и постоянного тока, которые обсуждаются ниже.

Предохранители постоянного тока

В системе постоянного тока, когда металлическая проволока плавится из-за тепла, выделяемого избыточным током, возникает дуга, и эту дугу очень трудно погасить из-за постоянного значения постоянного тока.Таким образом, чтобы свести к минимуму возникновение дуги предохранителя, предохранитель постоянного тока немного больше предохранителя переменного тока, что увеличивает расстояние между электродами, чтобы уменьшить дугу в предохранителе.

Предохранители переменного тока

С другой стороны, то есть в системе переменного тока напряжение с частотой 60 Гц или 50 Гц изменяет свою амплитуду от нуля до 60 раз в секунду, поэтому дугу можно легко погаснуть по сравнению с постоянным током. Следовательно, предохранители переменного тока немного меньше по размеру по сравнению с предохранителями постоянного тока.

Предохранители

также можно разделить на категории на основе одноразовых или многократных операций.

Патронные предохранители

Патронные предохранители используются для защиты электроприборов, таких как двигатели, кондиционеры, холодильники, насосы и т. Д., Где требуются высокое номинальное напряжение и токи. Они доступны до 600 А и 600 В переменного тока и широко используются в промышленных, коммерческих, а также домашних распределительных щитах.

Есть два типа предохранителей картриджей. 1. Предохранитель общего назначения без выдержки времени и 2. Патронный предохранитель повышенной прочности с выдержкой времени.Оба доступны в диапазоне от 250 В до 600 В переменного тока, и их номинал можно найти на торцевой крышке или лезвии ножа.

Предохранители патронного типа

заключены в основание и могут быть разделены на предохранители патронного типа и патронные предохранители типа D.

Предохранитель типа D с картриджем

Предохранитель типа D содержит переходное кольцо, основание, крышку и картридж. Основание предохранителя соединяется с крышкой предохранителя, где патрон находится внутри крышки предохранителя. Цепь замыкается, когда наконечник патрона входит в контакт через провод плавкой вставки.

Патронные предохранители

HRC (высокая разрывная способность) Предохранитель или вставной предохранитель патронного типа

Мы уже очень подробно обсуждали конструкцию, работу и их применение предохранителей HRC (высокая разрывная способность). Он также охватывает различные типы предохранителей HRC, такие как тип DIN, тип NH, тип лезвия, плавкий предохранитель HRC жидкого типа, высоковольтный предохранитель вытяжного типа, преимущества и недостатки и т. Д.

Типы предохранителей HRC

Соответствующий пост:

Высоковольтные предохранители

Предохранители высокого напряжения

(HV) используются в энергосистемах для защиты силового трансформатора, распределительных трансформаторов, измерительных трансформаторов и т. Д.где автоматические выключатели не могут защитить систему. Предохранители высокого напряжения рассчитаны на напряжение от 1500 В до 13 кВ.

Элемент высоковольтного предохранителя обычно изготавливается из меди, серебра или олова. Камера плавкой вставки может быть заполнена борной кислотой в случае высоковольтных предохранителей выталкивающего типа

Автомобильные, лезвийные и болтовые предохранители

Эти типы предохранителей (также известные как лопаточные или вставные предохранители ) поставляются в пластиковом корпусе и имеют две металлические заглушки для установки в розетку.В основном они используются в автомобилях для защиты проводки и короткого замыкания. Ограничители предохранителей, стеклянные трубки (также известные как предохранители Bosch) широко используются в автомобильной промышленности. Номинал автомобильных предохранителей составляет от 12 В до 42 В.

В предохранителях с болтовым креплением основание предохранителя контактировало непосредственно с основанием предохранителя, как и предохранители HRC. Чтобы узнать больше о типах лезвий и типах предохранителей с болтовым креплением, связанных с предохранителями HRC, проверьте сообщение. Типы предохранителей HRC. Предохранители лезвийного типа

: используются в автомобилях

Предохранители SMD (предохранители для поверхностного монтажа), микросхемы, радиальные и свинцовые предохранители

Предохранители

SMD (устройство для поверхностного монтажа и название, производное от SMT = Surface Mount Technology) представляют собой типы предохранителей с микросхемой (также известный как электронный предохранитель) используются в устройствах питания постоянного тока, таких как жесткие диски, DVD-плееры, камеры, сотовые телефоны и т. д., где пространство играет важную роль, поскольку предохранители SMD очень жесткие по размеру и их трудно заменить.

Ниже приведены некоторые дополнительные типы предохранителей SMD и предохранителей с выводами.

• Медленные предохранители для микросхем
• Быстродействующие предохранители для микросхем
• Очень быстрые предохранители для микросхем
• Импульсные предохранители для микросхем
• Сильноточные предохранители для микросхем
• Предохранители для телекоммуникационных сетей
• Предохранители для сквозных отверстий
• Радиальный предохранитель
• Свинцовый предохранитель
• Осевой предохранитель

Предохранитель SMD и осевой предохранитель

Сменные предохранители

Самый известный предохранитель типа kit-kat (также известный как предохранитель с возможностью перенастройки), который в основном используется в промышленности и домашней электропроводке для небольших токовых сетей в Системы низкого напряжения (LV).

Многоразовый предохранитель состоит из 2 основных частей. Внутренний элемент предохранителя в качестве держателя предохранителя изготовлен из луженой меди, алюминия, свинца и т. Д., А основание — из фарфора с выводами IN и OUT, которые используются последовательно с цепью для защиты.

Основным преимуществом предохранителя с возможностью перенастройки является то, что его можно легко заменить в случае его перегорания из-за короткого замыкания или перегрузки по току, в результате чего плавятся элементы предохранителя. Просто вставьте еще один провод предохранителей с таким же номиналом, что и раньше.

Термопредохранители

Как упоминалось выше, термический предохранитель — это одноразовый предохранитель. Это термочувствительные предохранители, а плавкий элемент изготовлен из термочувствительного сплава. Они известны как термические выключатели (TCO) или термические перемычки.

В тепловом предохранителе плавкий элемент удерживает механический пружинный контакт, который обычно замкнут. Когда через элементы предохранителя протекают большие токи из-за перегрузки по току и короткого замыкания, элементы предохранителя плавятся, что приводит к освобождению пружинного механизма, предотвращению возникновения дуги и возгоранию и защите подключенной цепи.

Статьи по теме:

Восстанавливаемые предохранители

Восстанавливаемый предохранитель — это устройство, которое можно использовать несколько раз без замены. Они размыкают цепь, когда происходит событие перегрузки по току, и через определенное время снова подключают цепь. Полимерное устройство с положительным температурным коэффициентом (PPTC, широко известное как самовосстанавливающийся предохранитель, поливыключатель или полидредохранитель) — это пассивный электронный компонент, используемый для защиты от коротких замыканий в электронных схемах.

Применение восстанавливаемых предохранителей преодолено там, где замена предохранителей вручную затруднена или почти невозможна, например взрыватель в ядерной системе или в аэрокосмической системе.

Восстанавливаемые предохранители | Изображение предоставлено Википедией

Использование и применение предохранителей

Различные типы электрических и электронных предохранителей могут использоваться во всех типах электрических и электронных систем и приложений , включая:

• Двигатели и трансформаторы

• Условия воздуха
• Домашние распределительные щиты
• Электрооборудование и устройства общего назначения
• Ноутбуки
• Мобильные телефоны
• Игровые системы
• Принтеры
• Цифровые камеры
• DVD-плееры
• Портативная электроника
• ЖК-мониторы
• Сканеры
• Батарейные блоки
• Жесткие диски
• Преобразователи питания

Вы также можете прочитать

Запись файловой системы FUSE: Учебник

Написание файловой системы FUSE: Учебник

Джозеф Дж.Пфайффер младший, доктор философии
Почетный профессор
Департамент компьютерных наук
Государственный университет Нью-Мексико
[email protected]

Версия от 04.02.2018

Одним из реальных вкладов Unix было мнение, что «все — файл». Огромное количество радикально различные типы объектов, от хранилища данных до файлового формата преобразования во внутренние структуры данных операционной системы, были сопоставлен с файловой абстракцией.

Одно из последних направлений этой точки зрения — Файловые системы в пользовательском пространстве или FUSE (нет, аббревиатура действительно не Работа.Ну что ж). Идея здесь в том, что если вы можете представить ваше взаимодействие с объектом с точки зрения структуры каталогов и операций с файловой системой, вы можете записать файловую систему FUSE в обеспечить это взаимодействие. Вы просто пишете код, который реализует файловые операции, такие как open () , read () и написать () ; когда ваша файловая система смонтирована, программы могут получить доступ к данным с помощью стандартной файловой операции системные вызовы, которые вызывают ваш код.

Файловые системы FUSE были написаны, чтобы делать все: от предоставления удаленный доступ к файлам на другом хосте без использования NFS или CIFS (см. SSHFS на https: // github.com / libfuse / sshfs) для реализации файловой системы в разговаривать с устройствами, используя протокол передачи мультимедиа (см. jmtpfs на https://github.com/kiorky/jmtpfs) для организации музыки коллекция с каталогами на основе тегов MP3 (см. id3fs на http://erislabs.net/ianb/projects/id3fs/id3fsd.html), чтобы, действительно, почти все. Возможности ограничены только вашим воображение!

В Интернете есть множество документов, описывающих, как работает FUSE и как установить и использовать файловую систему FUSE, но я не встречал любые, которые пытаются описать, как это сделать на самом деле.В цель этого урока — удовлетворить то, что я считаю необходимостью документ.

Это руководство знакомит с FUSE с использованием файловой системы, которую я называю «Большой брат». Файловая система «(причина названия в том, что» Большой Брат — это наблюдая «). Файловая система просто передает каждую операцию базовый каталог, но регистрирует операцию.

Это руководство вместе со связанной с ним примерной файловой системой доступен в виде архива по адресу http://www.cs.nmsu.edu/~pfeiffer/fuse-tutorial.ТГЗ .

Аудитория: Это руководство предназначено для разработчиков, у которых есть знакомство с общим программированием в Linux (и Unix-подобной операционной систем в целом), чтобы вы знали, как распаковать архив, как Makefiles работа и так далее. Я не буду вдаваться в подробности того, как выполнять эти задачи; Я сосредоточусь на том, что вам нужно знать, это специфичен для использования файловых систем FUSE.

Я никоим образом не связан с проектом FUSE, кроме как пользователь.Мои описания интерфейса для слияния и методов работать с ним, являются квинтэссенцией моего прочтения существующих документацию и мой опыт работы с ней. Следовательно, любой ошибки — мои (и исправления приветствуются!).

Организация

Под этим вы найдете три подкаталога:

• html содержит само руководство в формате html. Я предлагаю вам нажать здесь, чтобы начать читая учебник.
• src содержит код самой файловой системы BBFS.
• , пример содержит пару каталогов для использования в изучение BBFS.

Консультации

Я буду рад ответить на любые ваши вопросы относительно BBFS или FUSE в общем. Кроме того, я могу проконсультироваться по FUSE или другим Разработка системы Linux или микропроцессора PIC. Если вам интересно, напишите мне по адресу [email protected]

Лицензия

Написание файловой системы FUSE: Учебное пособие Джозефа Дж.Пфайффер-младший, доктор философии, имеет лицензию Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported License.

Код в src / bbfs.c получен из прототипы функций найдены в /usr/include/fuse/fuse.h , под лицензией LGPLv2. Мой код выпущен под GPLv3. Посмотреть файл src / КОПИРОВАНИЕ

---

Последнее изменение: вс, 4 февраля, 09:12:12 MST 2018

Как выбрать предохранитель?

Хотя при проектировании электрических и электронных цепей уделяется особое внимание; Возможны перегрузки по току в виде короткого замыкания и перегрузки.

Единственная цель предохранителей и автоматических выключателей — защитить персонал и / или оборудование от серьезных повреждений при возникновении условий перегрузки по току.

Эта статья призвана помочь лучше понять различные параметры максимальной токовой защиты и правильное применение устройств защиты цепей.

Эта статья дает общее представление о принципах и приложениях защиты от сверхтоков, но не предназначена для того, чтобы подменить принципы звуковой инженерии или заменить тестирование конкретных приложений.

Максимальный ток

Перегрузка по току — это состояние, которое существует в электрической цепи при превышении нормального тока нагрузки. Двумя основными формами перегрузки по току являются перегрузки и короткие замыкания.

Предохранители и автоматические выключатели. Основная роль в цепи — защита персонала и оборудования в случае возникновения опасных сверхтоков.

Короткое замыкание

Короткое замыкание — это состояние перегрузки по току, при котором в цепь попадает ненормальный путь цепи с низким сопротивлением.

Этот путь с низким сопротивлением обходит нормальную нагрузку и может создавать чрезвычайно высокие токи (до 1000 раз превышающие нормальный ток при некоторых условиях).

В нормальных условиях типовая схема может быть описана законом Ома следующим образом:

Когда происходит короткое замыкание, создается аномальный путь с низким сопротивлением, который приводит к увеличению тока в цепи по мере уменьшения сопротивления цепи.

Ток при коротком замыкании может в 1000 раз превышать нормальный ток цепи.Принципиальная схема короткого замыкания показана ниже:

Перегрузка

Перегрузка — это состояние перегрузки по току, при котором ток превышает нормальную полную нагрузочную способность цепи, но при этом отсутствует состояние отказа (короткое замыкание).

Мгновенное состояние перегрузки (также известное как «пусковые» токи) может также возникнуть, когда цепь впервые инициализируется из-за заряда конденсатора и / или запуска двигателя. Схема цепи перегрузки показана ниже:

Чтобы выбрать подходящее защитное устройство, необходимо учитывать следующие параметры и критерии:

1. Каков нормальный рабочий ток цепи?
2. Какое рабочее напряжение?
3. Цепь переменного или постоянного тока?
4. Какова рабочая температура окружающей среды?
5. Какой доступный ток короткого замыкания?
6. Каков максимально допустимый I²t?
7. Есть ли пусковые токи?
8. Используется ли защитное устройство для защиты от короткого замыкания, защиты от перегрузки или того и другого?
9. Каковы ограничения по физическим размерам?
10. Печатная плата устанавливается на поверхность или в сквозное отверстие?
11. Должен ли предохранитель быть «заменяемым в полевых условиях»?
12. Является ли возможность перенастройки проблемой?
13. Какие разрешения агентства по безопасности необходимы?
14. Как смонтировать устройство?
15. Какие соображения относительно стоимости?

Какой нормальный рабочий ток цепи?

Чтобы выбрать правильную силу тока предохранителя, сначала необходимо узнать установившийся ток цепи при полной нагрузке при температуре окружающей среды 25 ° C (68 ° F).

После определения значения тока следует выбрать номинал предохранителя, равный 135% от этого значения (переходя к следующему стандартному значению).

Например, если рассчитанный нормальный установившийся ток составляет 10 ампер, следует выбрать номинал предохранителя 15 А [10 ампер x 135% = 13,5 ампер, следующий больший стандартный размер — 15 А].

Важно отметить, что если предохранитель предназначен для использования в среде с возможно очень высокими или низкими температурами окружающей среды, то номинальный ток предохранителя должен быть значительно выше или ниже.

Какое рабочее напряжение?

Основное практическое правило состоит в том, что номинальное напряжение предохранителя всегда должно быть выше номинального напряжения цепи, которую он защищает.

Например, если напряжение в цепи составляет 24 В, то номинальное напряжение предохранителя должно быть выше 24 В (да… оно может быть 250 В… только при условии, что оно выше, чем напряжение в цепи).

Это цепь постоянного или переменного тока?

Существует два различных типа цепей переменного тока (переменного тока) и постоянного тока (постоянного тока).

Источник питания переменного тока

— это то, что вы обычно найдете в своем доме от электросети. Электроэнергия переменного тока создается главным образом движущимися механизмами, такими как генераторы, и подается через электрическую сеть.

Источник питания постоянного тока

обычно используется в электронных и автомобильных приложениях. Электроэнергия постоянного тока обычно создается в результате химической реакции (в виде батарей и солнечных элементов) или преобразования переменного тока с использованием источников питания переменного тока в постоянный.

При питании от сети переменного тока ток и напряжение колеблются взад и вперед.Это колебание помогает предохранителю быстро сработать. С другой стороны, питание постоянного тока не колеблется, поэтому предохранитель должен найти другие средства, чтобы отключиться при размыкании.

Из-за этих различий некоторые предохранители разработаны специально для использования в системах постоянного тока (например, автомобильные предохранители). Некоторые предохранители, рассчитанные на переменный ток, могут использоваться в цепях постоянного тока, однако в этих случаях может произойти снижение номинального напряжения.

Какова рабочая температура окружающей среды?

Температура окружающей среды — это причудливый способ обозначить «наружный воздух», окружающий предохранитель.Обычно предохранители испытываются в «лабораторных условиях» агентствами по безопасности, такими как UL и CSA. Лабораторные условия почти всегда устанавливаются на 25 ° C или 77 ° F. К сожалению, в большинстве реальных условий не так, как в лаборатории.

Предохранители являются термочувствительными устройствами, что означает, что они потребляют тепло (через перегрузку по току), чтобы расплавить плавкий элемент внутри предохранителя. Чем больше тепла … тем быстрее плавится плавкий элемент … тем меньше тепла … тем больше времени требуется для плавления элемента.

Если предохранитель будет подвергаться воздействию температуры выше 25 ° C, то необходимо увеличить силу тока предохранителя, чтобы компенсировать более высокую температуру (во избежание «ложного срабатывания»). Точно так же, если предохранитель будет использоваться при более низкой температуре, тогда силу тока предохранителя необходимо уменьшить (иначе он может никогда не сработать).

Практическое правило состоит в том, что на каждые 20 ° C повышения или понижения температуры предохранитель должен быть повышен или понижен на 10–15%.

Пример изменения номинала предохранителя при более высоких температурах окружающей среды:

Нормальный ток полной нагрузки:	1 усилитель
Типоразмер нормального предохранителя:	1.5 А (135% тока полной нагрузки используется для следующего более высокого стандартного номинала)
Температура окружающей среды:	65 ° С
Повторная оценка:	Переоснащение: 2 А (130% номинального номинала предохранителя)

И наоборот, когда предохранитель предназначен для использования в условиях экстремально низких температур, предохранитель должен иметь более низкий номинал, чем в нормальных условиях.

Пример изменения номинала предохранителя при более низких температурах окружающей среды:

Нормальный ток полной нагрузки:	1 усилитель
Типоразмер нормального предохранителя:	1.5 А (135% тока полной нагрузки используется для следующего более высокого стандартного номинала)
Температура окружающей среды:	-15 ° С
Повторная оценка:	1,2 А (70% номинального номинала предохранителя приходится на следующий более высокий стандартный номинал предохранителя)

Какой доступный ток короткого замыкания?

Доступный ток короткого замыкания — это измеренный или расчетный ток, который может подаваться в цепь источником питания при наличии короткого замыкания.Эта информация чрезвычайно важна, поскольку устройство защиты от перегрузки по току имеет лишь ограниченную способность безопасно размыкать цепь при возникновении неисправности. Следовательно, величина имеющегося тока короткого замыкания является важной информацией для выбора подходящего защитного устройства.

Имеющийся расчет короткого замыкания может быть очень сложным, и его обычно должны выполнять квалифицированные инженеры. Эти расчеты обычно основаны на следующих факторах:

• Какой ток короткого замыкания доступен от электросети?
• Какое сопротивление проводки от электросети до оборудования, в котором установлен предохранитель?
• Каково внутреннее сопротивление единицы оборудования, в которой установлен предохранитель

Как только все эти факторы известны, инженер может рассчитать доступный ток короткого замыкания на предохранитель.

Предохранитель следует выбирать так, чтобы он имел более высокий номинал короткого замыкания, чем тот, который имеется в цепи (в противном случае предохранитель может взорваться и нанести большой вред людям и оборудованию!)

Каков максимально допустимый I²t?

Всем устройствам защиты от сверхтоков требуется определенное «время реакции», когда они размыкаются, чтобы устранить неисправность цепи. В течение времени, необходимого для срабатывания предохранителя, через предохранитель течет энергия. Эта энергия измеряется в I²t.«Время срабатывания» предохранителя составляет две части.

1) Время, необходимое для расплавления плавкого элемента (также известное как время плавления, T _м )

2) Время, необходимое для гашения электрической дуги (также известное как время горения дуги, T _a )

Общее время открытия неисправности известно как общее время сброса. T _c + T _m + T _a

В течение этого времени отключения есть энергия, пропускаемая через предохранитель. Затем компоненты, расположенные ниже по потоку, подвергаются этой экстремальной энергии при прохождении через предохранитель (хотя бы в течение нескольких миллисекунд).

Чтобы определить подходящий предохранитель или автоматический выключатель в цепи, инженер должен знать выдерживаемую способность компонентов цепи ниже по потоку и выбрать предохранитель, пропускная энергия которого ниже, чем у этих компонентов.

Есть ли пусковые токи?

В зависимости от схемы, бывают случаи, когда при включении оборудования требуется большой ток. Типы компонентов, которые могут вызвать такой выброс, включают двигатели, вентиляторы и конденсаторы.

Пусковой ток может в 6-10 раз превышать нормальный ток (например, обычный телевизор может потреблять 3 А, а пусковой ток может достигать 30 А). Эти токи обычно безвредны и стихают в течение 1-2 секунд после запуска.

При пуске предохранитель не должен открываться. Указанный предохранитель в этом случае должен быть предохранителем с выдержкой времени, позволяющим части оборудования правильно запуститься без ложного срабатывания предохранителя при возникновении сверхтока.

Используется ли защитное устройство для защиты от короткого замыкания, защиты от перегрузки или того и другого?

Если устройство должно использоваться в качестве защиты от короткого замыкания, предохранитель или автоматический выключатель должны быстро отключать неисправность (обычно менее 4 миллисекунд), чтобы обеспечить максимальную защиту оборудования и персонала.

Если предохранитель или автоматический выключатель предназначен только для защиты от перегрузки, то он может гораздо медленнее реагировать на перегрузку по току — секунды или даже минуты по сравнению с миллисекундами…

Все предохранители в той или иной форме обеспечивают защиту как от короткого замыкания, так и от перегрузки, тогда как многие автоматические выключатели служат ТОЛЬКО для защиты от перегрузки и не имеют возможности защиты от опасных коротких замыканий.

Каковы ограничения по физическим размерам?

Очень часто предохранитель или автоматический выключатель необходимо устанавливать в месте с ограничениями по физическим размерам.

По этой причине производители предохранителей и автоматических выключателей создали широкий выбор компонентов с различными физическими размерами. Однако обычно инженеру приходится принимать во внимание компромиссы.

Вообще говоря, чем меньше предохранитель, тем меньше ток и / или возможности, которые может иметь предохранитель или автоматический выключатель. Например, сверхминиатюрный предохранитель может быть ограничен до 15 А, тогда как более крупный предохранитель со стеклянной трубкой размером 1/4 ″ x 1 1/4 ″ может выдерживать до 40 А.

Кроме того, хотя предохранитель может быть меньше, соответствующий держатель предохранителя может быть значительно больше, что добавит внимания.

Печатная плата устанавливается на поверхность или в сквозное отверстие?

Существует несколько различных вариантов предохранителей для поверхностного монтажа и сквозных предохранителей.

Предохранители для поверхностного монтажа доступны в нескольких типоразмерах: от корпуса 6125 (6,1 x 2,5 мм) до корпуса 0603 (0,6 x 0,3 мм).

Возможности сквозных отверстий еще больше благодаря опциям с осевыми выводами, доступным для всех наших стандартных стеклянных и керамических предохранителей, а также к множеству сверхминиатюрных и микропредохранителей с выводами.

Эти же опции доступны и для восстанавливаемых предохранителей.

Кроме того, установка предохранителя также может сыграть роль в решении конструкторов, особенно если предохранитель требует замены в полевых условиях.

Должен ли предохранитель быть «заменяемым в полевых условиях»?

Предохранители предназначены для размыкания цепи при возникновении перегрузки по току; будь то короткое замыкание или перегрузка. Инженер должен принять решение о том, следует ли заменять предохранитель на месте.

Основная причина, по которой предохранитель заменяется, — это просто удобство для конечного пользователя при восстановлении работоспособности оборудования.

Причины отказа от замены поля предохранителей двоякие:

1. Для производителя может быть значительно дороже установка держателя предохранителя, чем непосредственная пайка предохранителя в печатной плате или на ней
2. Изготовитель может не захотеть, чтобы конечный покупатель имел доступ к внутренней части оборудования для замены предохранителя по вопросам ответственности.Это особенно верно, когда причиной проблемы изначально было короткое замыкание.
3. Производитель может иметь «запланированное устаревание» своих деталей и может захотеть заменить всю печатную плату, а не попросить кого-то заменить только предохранитель.

Проблема с возможностью перенастройки?

Инженеру доступны одноразовые предохранители и предохранители восстанавливаемого типа.

Оба типа предохранителей обеспечивают защиту от короткого замыкания и перегрузки.Восстанавливаемые предохранители ограничены схемами ниже 9 А (при 12 В) и даже меньшим током при более высоких напряжениях.

Автоматические выключатели

могут также обеспечивать возможность повторного включения и могут иметь диапазон от 1 до 6000 А.

Одноразовые предохранители соответствуют своему названию. Как только они будут вызваны к действию, внутреннее звено плавится, и предохранитель необходимо заменить. Просто потому, что предохранитель заменен, в цепи все еще может присутствовать короткое замыкание или перегрузка, что также может привести к открытию нового замененного предохранителя.Следует позаботиться о том, чтобы устранить любую проблему, которая могла возникнуть при срабатывании предохранителя в первую очередь… перед заменой открытого предохранителя новым предохранителем.

Какие разрешения агентства по безопасности необходимы?

Есть целый алфавитный набор всемирных агентств безопасности. UL, CSA, IEC, CCC, PSE, VDE, Nemko, Semko и TUV — одни из самых популярных агентств.

Разрешения агентств, необходимые производителям, зависят исключительно от того, какое оборудование они производят и в каких странах мира они надеются продавать свое оборудование.

Предохранители

обычно доступны с несколькими сертификатами (например, UL и CSA). Даже в рамках одного агентства может быть несколько типов разрешений, таких как включение в список UL или признание UL. .

Определенное оборудование не требует одобрения ведомств, например, многие автомобильные или низковольтные приложения.

Самая большая проблема, связанная с утверждениями предохранителей агентством по безопасности, заключается в том, что существует несколько различных методологий и стандартов испытаний в зависимости от задействованного агентства.Это может означать две разные характеристики предохранителя для одного и того же предохранителя и / или применения.

Как будет установлен предохранитель?

Одно из самых внимательных соображений, которое необходимо сделать, — это установка предохранителя в цепи. Под рукой есть несколько вариантов:

1. Прямая пайка — в этом методе плавкий предохранитель впаивается непосредственно в печатную плату (PCB) или на нее. Недостатком этой конструкции является отсутствие деталей, заменяемых в полевых условиях, что подробно обсуждается в разделе 11, но с помощью этого метода монтажа можно значительно снизить стоимость.
2. Зажимы предохранителей — Зажимы предохранителей относительно недороги и допускают замену в полевых условиях. Предохранители обычно устанавливаются на печатной плате, поэтому любая попытка замены предохранителя потребует вскрытия части оборудования конечным пользователем. Кроме того, удаление предохранителя из печатной платы без отключения источника питания может привести к поражению электрическим током при прикосновении к предохранителю. Зажимы предохранителей доступны для всех «трубчатых» предохранителей, а также для микропредохранителей. Обычно предохранительные зажимы ограничены нормальным током 15 А.Зажимы предохранителей обычно не перечисляются и не признаются никакими службами безопасности.
Держатели предохранителей
3. , устанавливаемые на панели — держатели предохранителей, устанавливаемые на панели, обеспечивают конечному пользователю легкий доступ для замены предохранителя в полевых условиях. Держатель предохранителя для монтажа на панели является ударобезопасным, что означает, что предохранитель извлекается безопасно, когда крышка держателя предохранителя снимается, что предотвращает возможность поражения электрическим током. Держатели предохранителей обычно проходят испытания и одобряются агентствами по безопасности, такими как UL и CSA. Держатели предохранителей обычно доступны до 30 А.
4. Блоки предохранителей — Блоки предохранителей похожи на зажимы предохранителей, однако их не нужно устанавливать на печатную плату. Предохранители, установленные в блоках предохранителей, обычно доступны только при открытии части оборудования, что может привести к поражению электрическим током, если оборудование не отключено от источника питания. Блоки предохранителей — это один из немногих способов установки предохранителей большой силы тока.
Держатели встроенных предохранителей
5. — Встроенные держатели предохранителей обычно используются как часть жгута проводов или там, где нет поверхности для крепления другого типа держателя предохранителя.Встроенные держатели предохранителей обычно доступны до 100 А в приложениях с более низким напряжением и до 30 А в приложениях с более высоким напряжением.

Какие соображения относительно стоимости?

Стоимость может варьироваться в несколько раз в зависимости от размера, характеристик и установки предохранителя. Вообще говоря, чем больше предохранитель; больше всего это будет стоить (из-за более высоких материальных затрат на сборку предохранителя).

Рабочие характеристики конкретного предохранителя также требуют больших затрат.Низковольтный автомобильный предохранитель может быть намного дешевле по сравнению со сверхбыстрым предохранителем на 500 В с керамической трубкой, оба рассчитаны на 10 А.

Разрешения агентства по безопасности также увеличивают общую стоимость предохранителя.

Одна из самых больших затрат на предохранитель — это держатель предохранителя. Стоимость типичного держателя предохранителя для монтажа на панели может быть в 10 раз выше, чем стоимость самого предохранителя.

Как заменить предохранители в автомобиле

2. Дом и сад
3. Ремонт автомобиля
4. Электрическая система
5. Как заменить предохранители в автомобиле

Деанна Склар

Если ваша стереосистема отключается, сигналы поворота не работают t мигает, гаснет свет или перестает работать какой-то другой гаджет, часто это просто результат перегоревшего предохранителя.Вы можете заменить предохранители самостоятельно, легко и с минимальными затратами.

Многие автомобили имеют два блока предохранителей: один под капотом, как показано здесь:

Блок предохранителей

А расположен под капотом.

Другой — под панелью.

Блок предохранителей

А расположен под панелью приборов.

Блок предохранителей

A легко распознать, а замена перегоревших предохранителей — дело несложное. Замена предохранителя намного дешевле, чем оплата нового оборудования или ремонта, который вам не нужен (даже если вы откажетесь и попросите автомобильного техника), поэтому найдите свои блоки предохранителей за несколько минут.Руководство пользователя поможет вам их найти.

Прежде чем открывать блок предохранителей или работать с ним, убедитесь, что зажигание вашего автомобиля выключено. Никогда не заменяйте предохранитель на предохранитель, сила тока которого отличается от оригинального. Новый предохранитель должен быть того же цвета и размера, что и тот, который вы заменяете.

Как вы можете видеть на рисунках, на крышке каждого блока предохранителей обычно есть таблица, которая показывает, для чего предназначен каждый предохранитель и сколько в нем ампер. Если предохранитель, который вы заменяете, имеет ток, отличный от указанного в таблице, возможно, кто-то заменил его неправильно, и, возможно, именно поэтому он перегорел.

В большинстве современных автомобилей есть предохранители лезвийного типа с штырями, которые вставляются в блок предохранителей так же, как приборы подключаются к розеткам. Они бывают разных размеров и имеют цветовую маркировку в зависимости от силы тока. Вы можете определить, перегорел ли предохранитель, посмотрев на нити, видимые в его маленьком окошке. Если они сгорели (это не каламбур) или прогорали, значит, предохранитель уже сгорел.

Хороший пластинчатый предохранитель (а) и перегоревший (б).

Если вы не можете просто вытащить предохранитель, вам понадобится съемник для пробок.Если вам повезет, ваш автопроизводитель предоставил один прямо в блоке предохранителей. Если нет, попробуйте пинцет.

Если вы встретите трубчатые стеклянные предохранители, поищите тот, который внутри черный или нити нити уже не повреждены. Чтобы извлечь этот перегоревший предохранитель, осторожно, подденьте его пальцами, очень маленькой стандартной отверткой, маленьким набором плоскогубцев или, в крайнем случае, согнутой канцелярской скрепкой.

Исправный трубчатый предохранитель (а) и перегоревший предохранитель (б).

Чтобы не сломать предохранитель, попробуйте сначала приподнять одну из торцевых крышек.Если это не сработает, аккуратно приподнимите его с одного конца центральной области. Осмотрите предохранитель, чтобы убедиться, что он перегорел, а затем аккуратно вставьте новый предохранитель на место.

После замены всех перегоревших предохранителей проверьте неисправную часть, чтобы убедиться, что она снова работает должным образом. Если он по-прежнему не работает, отремонтируйте или замените его профессионально.

.
