Как обжать витую пару: пошаговое руководство

8 мая 2021ЛикбезТехнологии

Просто следуйте инструкции, и всё получится.

Поделиться

0

1. Разберитесь с основами

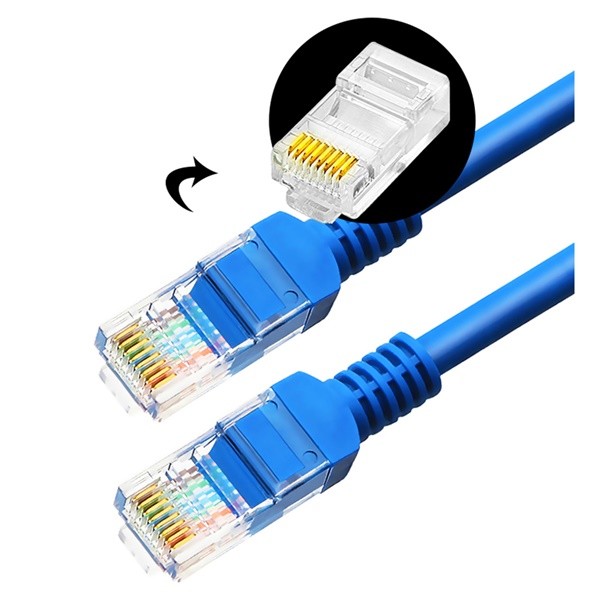

Витая пара — это кабель для соединения устройств в локальной сети. Внутри у него восемь разноцветных проводников, которые свиты между собой попарно. На каждом конце кабеля есть коннектор 8P8C. Да‑да, не RJ‑45, а именно 8P8C — именно так правильно называются штекеры, которые мы вставляем в роутер и компьютер.

Жилы внутри коннекторов располагаются в определённой последовательности в зависимости от стандарта — сейчас актуальны T568A или T568B. При этом порядок проводников в штекерах с двух сторон может быть как одинаковым (прямой кабель), так и разным (кросс‑кабель). Первыми соединяются пассивное и активное устройства, например, компьютер и роутер, а вторым — два пассивных, например пара компьютеров.

Во всём этом легко запутаться, но не спешите пугаться: строгое соблюдение подобных правил было актуально много лет назад. Сейчас порты во всех относительно современных устройствах умеют автоматически распознавать тип соединения и подстраиваться под него. Поэтому неважно, какой кабель или схему использовать, — всё будет работать.

Чаще всего применяют прямой кабель — чтобы не путаться — и стандарт T568B, как более актуальный. Мы рекомендуем поступить именно так.

Исключение составляют разве что PoE‑устройства, вроде камер, которые получают питание по витой паре. При разном порядке жил на концах кабеля они не смогут работать.

2. Приготовьте всё необходимое

Вот что вам понадобится:

• кабель;
• коннекторы 8P8C;
• кусачки или ножницы;
• отвёртка с плоским шлицем.

Желательно, взять штекеров с запасом — на случай,  если не получится с первого раза. Сама обжимка выполняется специальным инструментом — кримпером. Но для разового использования покупать его нет смысла. Ведь можно легко обойтись подручными средствами, вроде плоской отвёртки или ножа.

3. Снимите внешнюю оболочку с кабеля

Кадр: Electronics&Computers / YouTube

Отрежьте кусок витой пары необходимой длины и аккуратно снимите по 2–3 см внешней изоляции с обоих концов. Её нужно прорезать не до конца, чтобы не повредить жилы. Для этого возьмите ножницы, слегка сожмите их и покрутите вокруг оси кабеля. Затем просто снимите надрезанную оболочку руками.

Не зачищайте слишком много: если изоляция не будет заходить внутрь разъёма, он плохо зафиксируется на кабеле и со временем контакт может нарушиться.

4. Выровняйте и подрежьте жилы

Кадр: Electronics&Computers / YouTube

Отрежьте капроновую нить, которая проходит рядом с жилами, чтобы она не мешала. Расплетите пары проводников, выпрямите их и выровняйте в одну линию. Теперь кусачками или ножницами подрежьте жилы на несколько миллиметров, чтобы все они были одинаковой длины.

5. Расположите проводники в правильном порядке

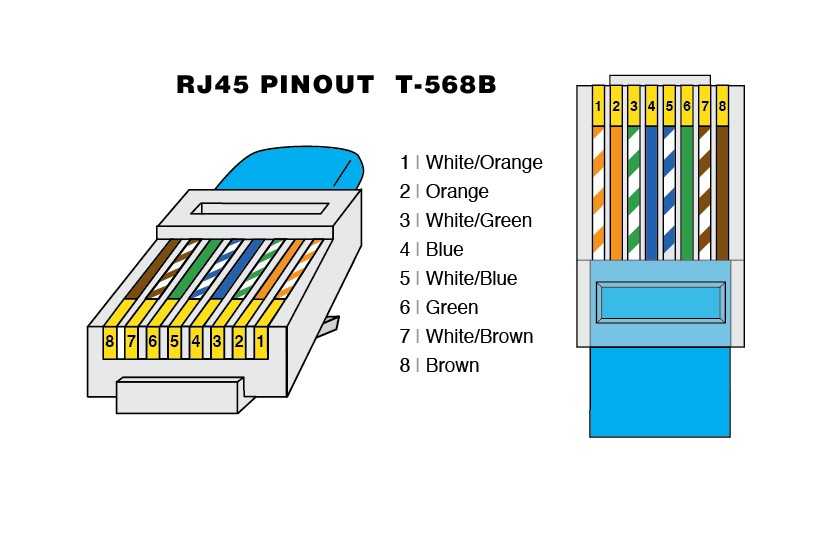

Схема размещения проводников в коннекторах для прямого кабеля T568B Иллюстрация: Артём Козориз / Лайфхакер

Как и договаривались, мы будем использовать прямой обжим по схеме T568B. Ориентируясь на схему, расставьте все жилы в нужной последовательности. Первым должен идти бело‑оранжевый проводник, а последним — коричневый. И так на обоих концах кабеля. Если после перестановки жилы стали разной длины — подрежьте их ещё раз.

6. Наденьте коннектор

Кадр: Electronics&Computers / YouTube

Переверните штекер язычком защёлки вниз. Возьмите его так, чтобы сторона, куда вставляется кабель, была направлена к вам, и вставьте проводники в отведённое для них место. Предварительно зачищать их не нужно.

Проследите за тем, чтобы жилы вошли до упора и не перепутались в процессе. Обратите внимание: для надёжного соединения в разъём должны входить не только проводники, но и 8–10 мм внешней оболочки.

7. Закрепите разъём

Кадр: Electronics&Computers / YouTube

Далее нужно зафиксировать штекер, который нужен для того, чтобы кабель ненароком не выдернулся и вы не остались без интернета. Это можно сделать и потом, но лучше не откладывать: так не придётся придерживать жилы при обжиме.

Для этого разверните штекер контактами вверх и положите на стол или другую твёрдую поверхность. Убедитесь, что внешняя оболочка входит чуть глубже фиксатора. Если это не так, вытащите провод и немного укоротите жилы. Надавите отвёрткой на небольшой лепесток в углублении у края разъёма, чтобы прижать кабель.

8. Выполните обжим

Кадр: Electronics&Computers / YouTube

Теперь самое время обжать коннектор. При наличии кримпера его достаточно просто вставить в инструмент и нажать на рукоятку. Мы же будем действовать несколько иначе. Но этот способ ненамного сложнее.

Не переворачивая штекер, придерживайте его рукой. Возьмите плоскую отвёртку и с усилием (но не чрезмерным) поочерёдно надавите на все контакты. Вы почувствуете, как они поддадутся и немного опустятся, прорезав изоляцию жил и зафиксировав их.

Правильно обжатые контакты должны располагаться вровень с поверхностью штекера — они должны быть немного утоплены в неё. В противном случае коннектор будет туго вставляться в разъём.

9. Проверьте работу кабеля

Остаётся соединить нашей витой парой роутер и компьютер (ну или другие устройства) и проверить, есть ли интернет. Если всё сделано верно, то на разъёмах девайсов замигают светодиоды и через пару секунд появится подключение.

Если кабель не заработает, попробуйте ещё раз прожать контакты — возможно, какой‑то из них сел не полностью. Также обязательно убедитесь, что жилы в коннекторе расположены в правильной последовательности. Если они перепутаны — обрежьте штекер и выполните обжим ещё раз.

Читайте также 💿⚙️💻

• Как подключить второй монитор к компьютеру
• Как подключить камеру к компьютеру
• Как подключить компьютер к телевизору
• Как подключить проводные и беспроводные наушники к компьютеру
• Как подключить телефон к телевизору с помощью провода?

Как обжать витую пару | Обжим витой пары за 3 шага

25 6 2019

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос — как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима «кримпер» или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику — давайте сами научимся и выясним вопрос «как обжать витую пару» самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

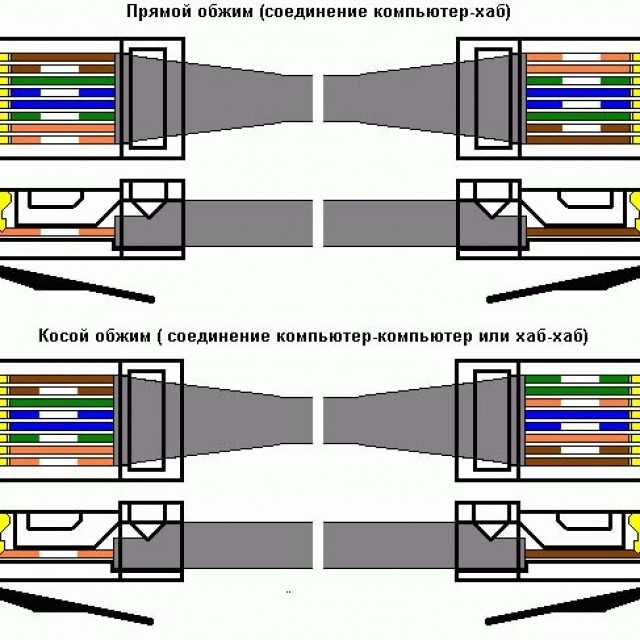

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

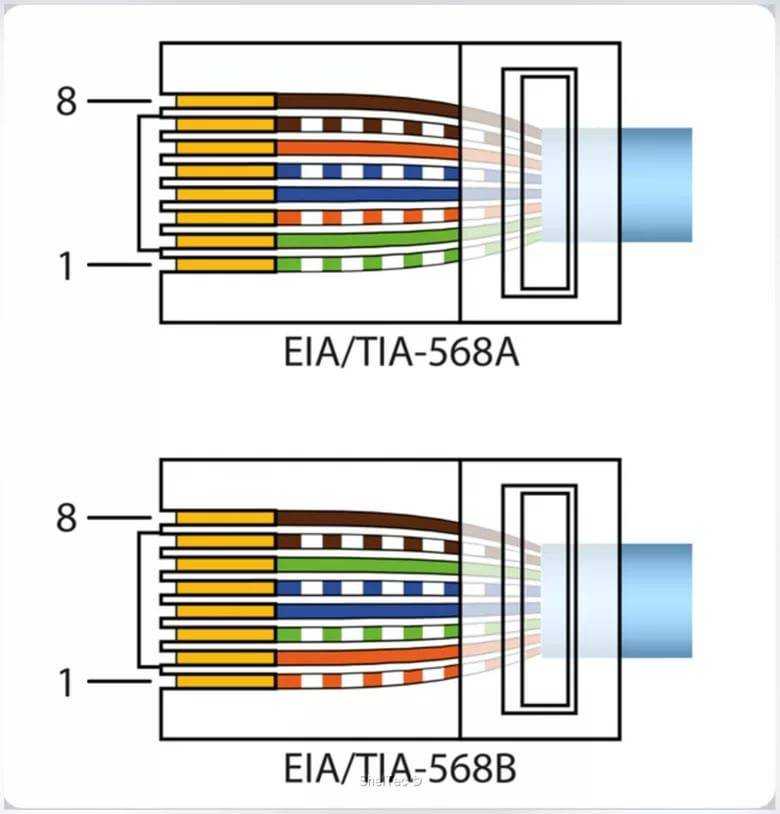

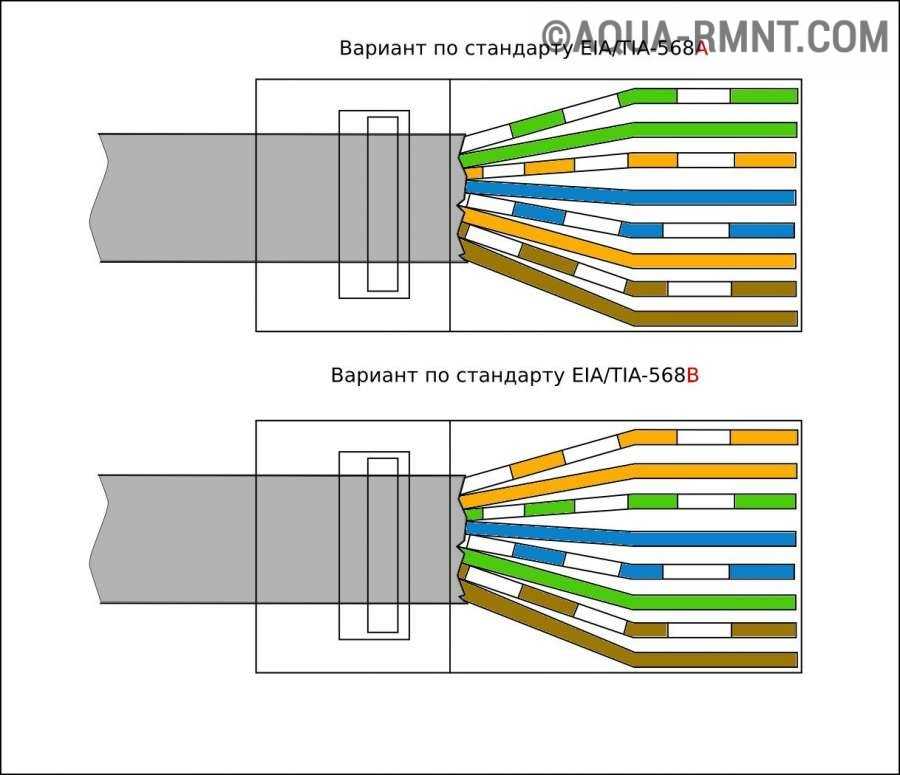

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

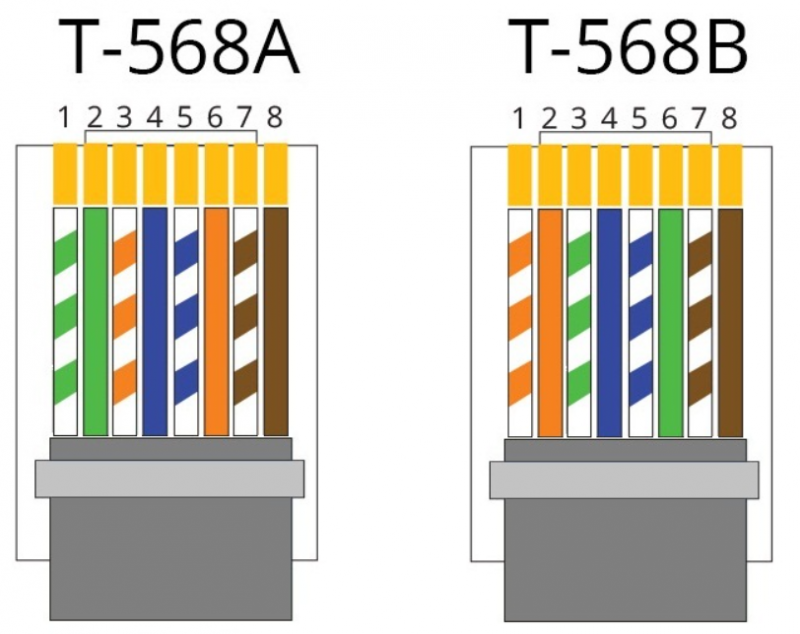

• T568А (Стандарт «А» на рисунке)
• T568В (Стандарт «В» на рисунке)



Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:









Порядок расположения в контактных пазах считается слева направо:





Шаг 1.

 Зачистка изоляции



Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

• специальный инструмент для зачистки и обрезки
• кримпер (обжимка) с функцией обрезки оболочки
• в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей «Как правильно зачистить витую пару».

При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:







Шаг 2.

Развитие и ровная обрезка



После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.





Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы — до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.





Повторно проверьте правильное размещение проводов.

Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.



И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи — вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как сделать соединительный Ethernet-кабель Cat5e

Шаг 1

Эта процедура обычно применяется к разъемам Cat 5e RJ45.
Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.

См. Соединители

Шаг 2

Обрежьте кабель до необходимой длины.
Если вы планируете использовать сапоги без шипов, самое время их надеть.
Убедитесь, что башмаки обращены наружу к разъему.

См. Сапоги без шипов

Шаг 3

Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте нож, прилагаемый к обжимному инструменту, или полоску вручную.
Будьте осторожны, чтобы не перерезать отдельные провода.
Раскрутите каждую из 4 пар и максимально выпрямите каждую проволоку между пальцами.







Шаг 4

Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.







Шаг 5

Соедините все провода как можно ближе.
Плотно держите сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля,
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не раздавить концы проводов.

См. Прецизионный режущий инструмент



Шаг 6

Аккуратно вставьте провода в разъем контактами разъема вверх.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

Альтернатива для соединителей типа «нагрузочная балка»

А.

Обратите внимание, что нагрузочная дуга имеет прорези на одной стороне и фланцевую кромку на одном конце.
Сторона с прорезями должна быть обращена к контактам внутри разъема.
Провода вставлены в фланцевый конец.



Б.

Плотно держите сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Отрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не раздавить концы проводов.



С.

Держите нагрузочную планку так, чтобы расположенные в шахматном порядке отверстия были обращены к кабелю.
Вставьте провода через нагрузочную планку по одному, тщательно соблюдая ориентацию.
Сдвиньте планку груза как можно ниже.



Д.

Отрежьте лишние концы проводов прямым разрезом на расстоянии примерно 0,25 дюйма от нагрузочной планки.
Повернув штырьки соединителя вверх, вставьте нагрузочную штангу в сборе в соединитель.
Убедитесь, что провода плотно прилегают к концу соединителя.
Коричневая пара проводов должна быть с правой стороны





Шаг 7

Осмотрите кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Оболочка кабеля внутри разъема должна быть достаточной для обжима.

Совет: Сдвиньте планку вперед, насколько это необходимо, чтобы обеспечить идеальное положение.

Шаг 8

Поместите разъем в обжимной инструмент и сильно сожмите, чтобы рукоятка полностью повернулась.

См. Инструменты для обжима



Шаг 9

Повторите процесс на другом конце, используя нужную схему подключения.
По завершении обязательно плотно наденьте защитные чехлы на разъемы.

Шаг 10

Всегда используйте кабельный тестер для проверки непрерывности, обрывов и коротких замыканий.

См. Кабельные тестеры

Шаг 11

Создание патч-кабелей требует практики, так что продолжайте в том же духе, пока не овладеете техникой!



Скачать Как сделать соединительный кабель категории 5





Вопросы? Комментарии?

Свяжитесь с нами по телефону 866-738-8993

Как обжать сетевые соединительные кабели Cat5/Cat6 (разъемы RJ45)

Как собрать кабели Ethernet CAT5e или CAT6 с нуля и подключить их с помощью разъемов RJ45.

В тех случаях, когда стандартного патч-корда недостаточно, знание того, как заделывать сетевые кабели с помощью штекера RJ45, является полезным навыком.

Чтобы начать делать собственные кабели Ethernet, вам понадобится…

• https://geni.us/Cat6 — барабан кабеля Ethernet — вероятно, Cat5e, Cat6 или, возможно, даже Cat6a, это будет зависеть от вашего варианта использования, но мы не будем вдаваться в различия в этом видео
• https://geni.us/RJ45Plugs — вилки RJ45 — и опционально чехлы для снятия натяжения, которые помогают предотвратить защелкивание маленького рычажка зажима
• https://geni.us/RJ45Crimper — инструмент для обжима RJ45
• https: //geni.us/Snips — Пара щипцов
• https://geni.us/WireStrippers — Несколько инструментов для зачистки проводов
• https://geni.us/NetworkCableTester — Кабельный тестер — необходим для проверки кабеля и все 8 подключений верны и работают, прежде чем вы начнете использовать их в настройке сети.

Приведенные выше ссылки являются аффилированными, что означает, что мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

Итак, возьмите кусачки и отрежьте столько кабеля, сколько вам нужно для кабельной трассы, над которой вы работаете, обязательно оставляя достаточное количество лишнего, отчасти потому, что несколько сантиметров будут обрезаны с обоих концов, и , потому что всегда лучше иметь немного лишнего, чем понять, что кабель слишком короткий! Некоторые инструменты для обжима также включают кусачки и стриппер, хотя я предпочитаю использовать свои собственные отдельные кусачки и стрипперы, но решать вам.

Если вы собираетесь надевать компенсационные сапоги, наденьте их сейчас, прежде чем начинать надевать конец.

Сетевой кабель состоит из 4 витых пар, всего 8 проводов. Кабель Cat6 обычно также имеет свободную пластиковую жилу, проходящую по центру, чтобы уменьшить перекрестные помехи между этими 4 витыми парами. Каждая пара имеет цветовую маркировку: одна из пар однотонная, а другая — дань уважения американскому рок-дуэту из Детройта.

Снимите наружную оболочку примерно на 3 см, стараясь не повредить внутренние проводники. Отрежьте пластиковый разделитель перекрестных помех и нить рипкорда, которые проходят внутри кабеля. Затем раскрутите все 4 пары проводов, крепко зажмите каждый провод между большим и указательным пальцами и пройдитесь, чтобы выпрямить их все, насколько это возможно.

Вы можете использовать кусок куртки, который вы только что сняли, чтобы помочь раскрутить пары, если хотите, сдвинув его вниз между ними вот так. Многие люди предпочитают делать это таким образом, так как это немного легче для ваших пальцев!

Теперь пришло время расположить 8 проводов в правильном порядке, чтобы мы могли подать их в вилку. Я храню эту маленькую распечатку в своей корзине с разъемами, или вы можете просто погуглить «схема подключения RJ45». Есть 2 основных стандарта, Т-568А и Т-568Б — разница только в том, что зеленые и апельсины меняются местами. Ключевым моментом является то, что проводка одинакова на обоих концах кабеля, поэтому, если вы просто делаете отрезок кабеля для себя дома и заделываете оба конца вилкой RJ45, то это действительно не имеет никакого значения — пока вы используете один и тот же конец. Я предпочитаю Т-568Б, потому что он наиболее распространен.

Итак, это оранжевый и белый, сплошной оранжевый, зеленый и белый, сплошной синий, синий и белый, сплошной зеленый, коричневый и белый, сплошной коричневый.

Если вы добавляете кабели к существующей установке или заменяете неисправный конец, убедитесь, что вы используете тот стандарт, который уже используется в этом месте, чтобы облегчить себе и другим инженерам, которые могут работать там после ты.

Итак, расставьте их в правильном порядке и снова проведите пальцами по ним, чтобы выпрямить их еще больше, чтобы они сидели правильно и в правильном положении. На этом этапе я считаю полезным взять кусачки и аккуратно зажать кабели — но пока не обрезать их — и связать концы прямо друг с другом и дважды проверить, что цвета все еще в правильном порядке.

Затем возьмите штекер RJ45 и поднесите его к концу кабеля, совместив конец внешней оболочки с точкой, где он будет находиться внутри штекера. Ключевым моментом здесь является то, что мы хотим, чтобы все 8 проводов внутри вилки были достаточно длинными, чтобы дотянуться до самого конца, но не настолько длинными, чтобы внешняя оболочка не была надежно зажата, когда мы обжимаем ее через мгновение.

Затем сдвиньте ножницы по проводам, держа их вместе и в правильном порядке, и остановитесь на одном уровне с самым кончиком штекера RJ45. Опустите вилку на мгновение и крепко держите провода между большим и указательным пальцами, отрезая лишнее, чтобы они оставались вместе и в правильном порядке.

Затем, стараясь не допустить их ослабления, вставьте их вверх и в штекер так, чтобы конец зажима был обращен от вас. Убедитесь, что вы протолкнули его полностью к штифтам на конце и так, чтобы внешняя оболочка была полностью внутри, готовая к захвату при обжиме.

Визуально проверьте цвета, чтобы убедиться, что они все еще в правильном порядке, а затем используйте обжимной инструмент, чтобы закончить работу. Это делает две вещи: он соединяет все 8 проводов с медными штырями на конце и сгибает захват, чтобы надежно удерживать весь кабель внутри вилки.

Затем вы можете надеть компенсатор натяжения вверх и на клипсу, и это первый конец! Повторите точно такой же процесс с тем же порядком проводки для другого конца, а затем обязательно проверьте кабель с помощью кабельного тестера, подобного этому.

Проверяет все 8 проводов по отдельности — он сообщает вам, что 8 соединений в порядке на обоих концах, а также что они подключены правильно на обоих концах в правильном порядке — или, по крайней мере, в одинаковом порядке на обоих концах. Он делает это, отправляя импульс по каждому проводу по очереди, от ведущего устройства к удаленному. Вы должны увидеть последовательность от 1 до 8 на обоих концах, и когда это произойдет, вы поймете, что кабель работает отлично. Если это длинный кабель — а кабели Cat5e и Cat6 подходят для 100 м — тогда вы можете разделить главную и удаленную части кабельного тестера и поместить по одному на каждом конце кабельного участка, чтобы проверить его.
