Ремонт утюга своими руками: пошаговый мастер-класс с фото

Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

Рис. 1. Ремонтируемый утюг

Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.

Рис. 5. Электрические цепи утюга

Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.

Рис. 6. Клеммник

Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

Значит, причина поломки кроется дальше, и чтобы добраться туда, необходимо снять верхнюю часть корпуса утюга (рисунок 7). Эта часть держится на четырех винтах, два сзади, и два спереди.

Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Надавливаем на кнопку фиксатора

Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.

Рис. 10. Вынимаем распылительРис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.

Рис. 16. Движок терморегулятора

Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.

Рис. 17. Вынимаем лампочкуРис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.

Рис.

22. Проверка ТЭНа

Остался только регулятор температуры.

На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).

Рис. 24. Вращаем пластину биметаллаРис. 25.

Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

Дальше гнуть не нужно. Этого будет вполне достаточно, иначе, если сильно перегнуть пластину, реле в нужный момент не сработает.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны.

Рис. 27. Протягиваем провода

Закрепляем защитный кожух винтами.

Рис. 28. Завинчиваем кожух обратно

Далее соединяем провода на клемме согласно расцветке, тщательно прожав винты.

Рис. 29. Соединяем провода на клемме

Укладываем индикаторную лампу в предназначенное место.

Рис. 30. Укладываем индикаторную лампу

Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 32. Ставим обратно контейнер с пульверизатором

Натягиваем шнур, и уложив его, закрепляем соответствующий зажим.

Рис. 33. Закрепляем зажим

Надеваем заднюю крышку и закручиваем последний винт.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

Почему утюг не нагревается после чистки солью?

Скорее всего, проблема возникла из-за окисления контактов, на которые попала соль. Исправить ситуацию можно разобрав утюг и почистив контакты. Если Вы сами не можете это сделать, следует посетить ближайший сервисный центр, уверен, что мастера решат данную проблему в течение получаса.

На будущее, не следует использовать соль для удаления загрязнений с подошвы утюга, для этого выпускаются специальные средства, например, карандаши для чистки «Bon», «Селена», «Волшебный» и т.д.

Как разобрать утюг поларис 2400

Содержание

Общее устройство
Что надо будет для работы
Как разобрать утюг
Сетевой шнур
Проверка работоспособности ТЭНа
Проверяем терморегулятор
Проверка предохранителя
Система разбрызгивания пара
Как устроен утюг
Распространенные поломки
Подготовительный этап
Процесс разборки
Видео

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

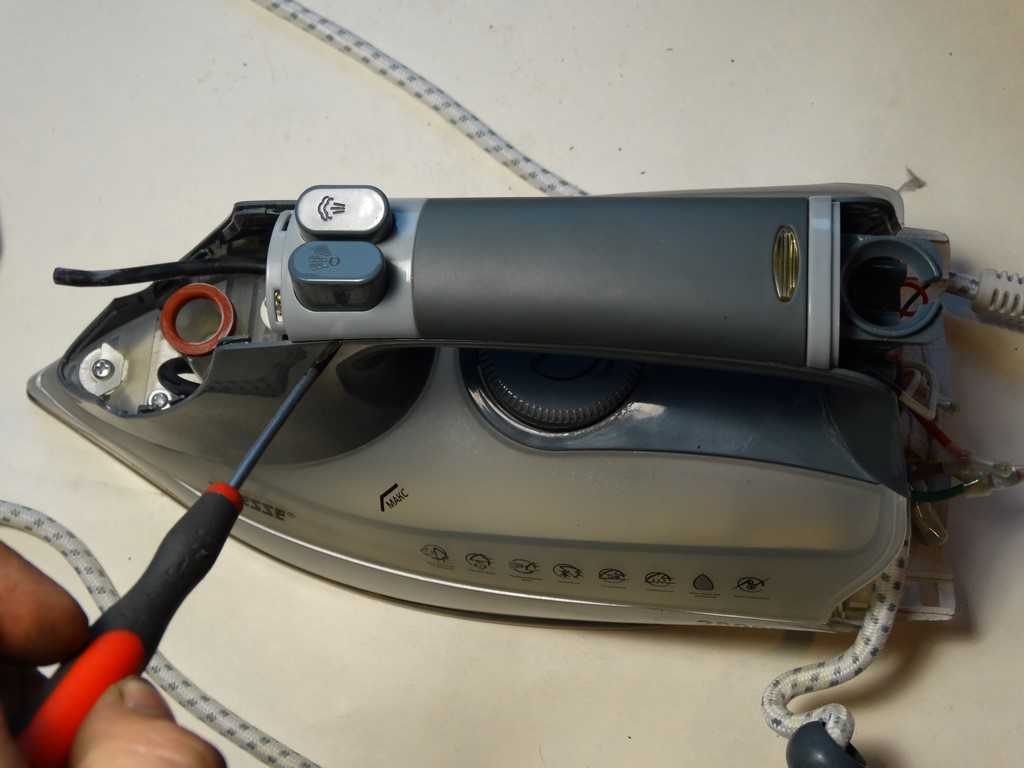

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

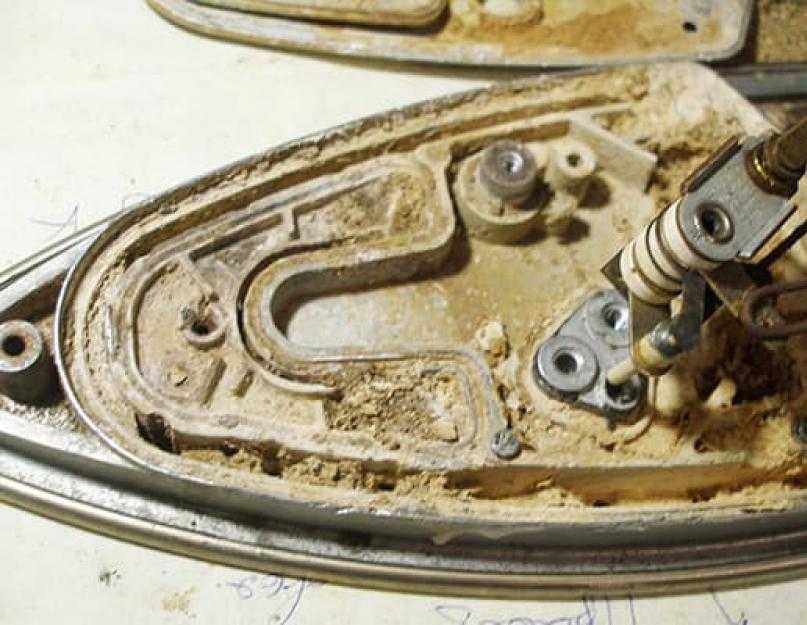

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Представьте себе ситуацию, что ваш любимый утюжок, выпущенный российской компанией, перестал работать. Тут же появляется вопрос, как разобрать утюг Vitek, чтобы его отремонтировать. Если под руками есть необходимый инструмент, то в большинстве случаев можно восстановить работоспособность прибора своими руками.

Надежная бытовая техника, выпущенная под брендом Vitek, пользуется заслуженной популярностью у россиян. Однако любое устройство может выйти из строя. Поэтому тема разборки и ремонта различных бытовых приборов, в том числе утюжков, довольно актуальна.

Как устроен утюг

Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.

Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура

Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы

Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры.

Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом

Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали

Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется.

В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

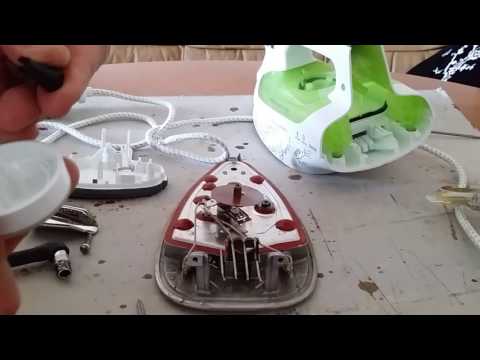

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Подготовительный этап

Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как читатели уже догадались, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того чтобы сделать разборку утюжка, следует знать, что задняя крышка может быть закручена винтом с оригинальной шляпкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях приборов Vitek.

При определенной сноровке его, конечно, можно открутить. Если не будет получаться, можно изготовить оснастку – взять подходящую по размеру плоскую отвертку и выпилить посередине небольшое углубление.

В общем, для разборки и ремонта могут понадобиться такие инструменты и материалы:

набор плоских и крестообразных отверток;
утконосы;
тонкая плоская лопатка;
нож.

Посмотрите также, есть ли у вас такие материалы:

термоусадочная трубка;
изолента;
наждачная бумага нулевого размера.

Они также могут пригодиться при ремонте утюжка.

Процесс разборки

Работу нужно выполнять поэтапно, придерживаясь определенной последовательности. Далее описан порядок разборки модели Vitek VT-1259.

Для других моделей электроутюгов российского производителя разборка производится подобным образом. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Отверткой с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее

Чтобы открутить болт, показанный на фото, придется аккуратно поддеть ножом или плоской лопаткой кнопки, расположенные на ручке, и снять их. Следите, чтобы при этом не были повреждены защелки. Далее вам понадобится отвертка с крестообразным наконечником

Для того чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или лопаткой и отщелкните их. Затем открутите два болта, показанные на фото

Еще один болт найдете ниже, рядом с теми двумя, которые только что вынули

Открутите в задней части электроутюга все болты, указанные на фото. Два неотмеченных болта, удерживающие шнур питания, откручивать не следует. В противном случае шнур отвалится и будет мешать работе

Открутите еще три болта в носовой части

Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, выкрутите три болта, указанные на фото

Вот и все, утюжок полностью разобран. Теперь можно выяснять причину неисправности и ремонтировать прибор. Сборка производится в обратном порядке

В заключение можно добавить только одно: с разборкой утюжка Vitek любой модели большинство пользователей может справиться самостоятельно. А вот ремонт может потребовать наличия определенной квалификации.

Видео

Чтобы подробнее ознакомиться с порядком разборки утюгов Vitek моделей VT-1207, VT-1229, VT-12125, смотрите видеосюжет:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги».

В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

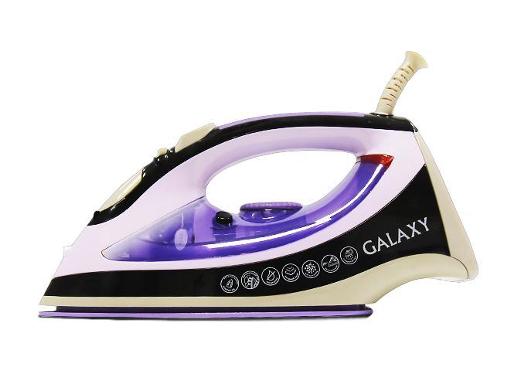

Рис. 1. Ремонтируемый утюг

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Рис. 3. Технические характеристики

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

Рис. 5. Электрические цепи утюга

Рис. 6. Клеммник

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Рис. 9. Надавливаем на кнопку фиксатора

Рис. 10. Вынимаем распылитель Рис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

Рис. 16. Движок терморегулятора

Рис. 17. Вынимаем лампочку Рис. 18. Откручиваем 3 винта крепления

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Рис. 22. Проверка ТЭНа

Остался только регулятор температуры.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Рис. 24. Вращаем пластину биметалла Рис. 25.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны.

Рис. 27. Протягиваем провода

Закрепляем защитный кожух винтами.

Рис. 28. Завинчиваем кожух обратно

Далее соединяем провода на клемме согласно расцветке, тщательно прожав винты.

Рис. 29. Соединяем провода на клемме

Укладываем индикаторную лампу в предназначенное место.

Рис. 30. Укладываем индикаторную лампу

Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 32. Ставим обратно контейнер с пульверизатором

Натягиваем шнур, и уложив его, закрепляем соответствующий зажим.

Рис. 33. Закрепляем зажим

Надеваем заднюю крышку и закручиваем последний винт.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

Как разобрать утюг Скарлет? — ServiceYard-уют вашего дома в Ваших руках.

Что случилось?
Из чего состоит утюг?
Начинаем разбирать утюг
Если колодка в порядке
Проверяем ТЭН
Проверка терморегулятора
Предохранитель
Система подачи пара
Если вода не идет из разбрызгивателя
Ремонт утюга Скарлет своими руками
Утюг Vitek
Видеоматериал

Не вовремя вышедший из строя утюг может разрушить все планы, особенно, если вы находитесь далеко от гипермаркетов и хозяйственных магазинов. Можно попробовать починить агрегат самому. Не все современные модели поддаются ремонту, но есть устройства, которые можно вернуть к жизни. Для начала надо добраться до внутренностей. Как разобрать утюг “Скарлет”? Об этом, а также о ремонте некоторых других моделей пойдет речь в нашей статье.

к содержанию ↑

Что случилось?

Перед тем, как разобрать утюг “Витек”, “Скарлет” или любой другой, попробуйте разобраться, что же именно произошло. Неполадки бывают разные:

утюг не нагревается;
утюг быстро отключается;
утюг перегревается;
пар выходит;
пар не разбрызгивается.

В первом случае надо, прежде всего, осмотреть:

провод;
розетку;
вилку;
место крепления провода и вилки.

Розетка и шнур

Чтобы проверить розетку, достаточно включить в нее какой-нибудь другой электроприбор или же воткнуть вилку утюга в другую розетку. Если же невооруженным взглядом видно, что причина кроется в вилке, то читайте пошаговые инструкции, как починить электровилку.

Если все в порядке, осмотрите внешнюю часть провода:

На шнуре не должно быть узлов, изломов и повреждений изоляции.
В месте соединения провода и вилки не должна торчать проволока, а оболочка провода должна быть без трещин и разрывов.
Нельзя допускать, чтобы на вилке были щели, разболтанные винты.

Что делать со шнуром?

Если есть видимые повреждения, провод лучше всего заменить, благо, в любом фирменном салоне фирмы, выпустившей утюг, вы найдете и комплектующие. Для этого его, конечно, потребуется снять.

Но иногда возможности разобрать утюг нет. Поэтому в поврежденном месте надо соединить оборванные куски провода и обмотать все это изолентой. Или только обмотать, если порвана внешняя часть. Вполне возможно, что добираться до клеммной колодки вам и не придется.

Другие повреждения

Если с проводом все в порядке и электросеть в доме работает нормально, вероятнее всего, сгорел ТЭН. Когда утюг быстро отключается или перегревается, проблемы могут быть как с ТЭНом, так и с терморегулятором. Починке эти детали не подлежат, их лучше всего заменить.

Важно! Элементы на замену лучше покупать у той же фирмы, которая выпустила и сам агрегат – тогда нет риска, что детали не подойдут.

к содержанию ↑

Из чего состоит утюг?

Любой электроприбор состоит из множества разных деталей. В современных утюгах, конечно, мелких элементов меньше, чем в старых. Отдельные элементы объединяют в неразборные узлы, и меняется именно группа деталей.

Независимо от того, надо вам разобрать утюг “Скарлет”, “Витек” или любой другой, надо понимать, что у него внутри. У каждого утюга есть:

подошва со встроенным ТЭНом;
резервуар для воды;
термостат с ручкой;
сопло;
регулятор пара;
шнур;
вилка;
контактная колодка.

Важно! Почти у всех современных моделей в подошве имеются отверстия. Предназначены они для выхода пара. При помощи термостата устанавливается режим глажки – именно он “отвечает” за то, до какой температуры нагреется подошва. В паровой узел входит не только резервуар для воды, но также разбрызгиватель для принудительного выхода нагретого пара, регулятор подачи.

к содержанию ↑

Начинаем разбирать утюг

Перед тем, как разобрать утюг Vitek или любой другой, подготовьте необходимые инструменты и материалы. Вам нужны:

набор отверток;
широкий нож;
мультиметр;
паяльник;
припой;
изолента;
термоусадочные трубки;
наждачная бумага;
пассатижи.

Отвертки понадобятся двух типов:

плоские;
крестовые;
со звездочками (встречаются редко, но найти можно).

Важно! Нож с успехом можно заменить любым твердым плоским предметом – например, линейкой или банковской картой, которую забыли выбросить. С их помощью вы будете поддевать те детали, которые крепятся на защелках.

Мультиметр необходим, чтобы прозвонить провод и все элементы электрической цепи, которые вызывают у вас подозрения. Наждачка пригодится, если потребуется зачистить контакты.

Снимаем то, что снимается

С чего начать ремонт утюга “Скарлет”? Вариантов не так много – осмотрев агрегат, вы убедитесь, что винтов там всего несколько, а кроме них, есть съемные детали. Поэтому действовать лучше в таком порядке:

Снять диск терморегулятора (просто зажать пальцами и потянуть вверх).
Снять кнопки подачи пара (тем же способом, что и диск, а при необходимости — отжать защелки).
Открутить винты на задней крышке.

Большая часть винтов находятся на задней панели:

Их и надо открутить, это проблемы обычно не составляет.
Очень может быть, что есть и дополнительные защелки. Подденьте крышку плоским предметом и снимите ее с корпуса.
Под крышкой вы увидите клеммную колодку. Именно ее надо проверить сразу – вполне возможно, что шнур перегорел или отошел.

Важно! Эту неприятность достаточно просто устранить, и дальше разбирать утюг “Скарлет” или любой другой не потребуется. Перегоревший провод надо запаять, изолировать и прозвонить тестером, а потом просто прикрутить крышку.

к содержанию ↑

Если колодка в порядке

Если клеммная колодка исправна, утюг придется разбирать дальше. При этом следует учесть, что у некоторых моделей (в том числе Scarlett) под крышкой и на ручке может быть еще крепеж, чаще всего – болты. Их тоже необходимо снять. Вообще убрать надо все крепежные элементы, которые снимаются.

Важно! Чтобы они не растерялись, положите на стол белый лист бумаги, а на него складывайте винты и болты в том порядке, в котором вы их откручивали.

Выкручивайте винты до тех пор, пока подошва не отделится от корпуса. Почти у всех моделей это возможно.

Как прозвонить колодку?

Для этого вам нужен мультиметр:

Поставьте его в режим прозвонки.
Один щуп прижмите к одному из контактов вилки.
Вторым щупом прикоснитесь к одному проводу на колодке, а потом к другому – один раз прибор должен запищать.
Тот же опыт повторите с другой парой “контакт вилки – провод”. Если есть сигнал и на этот раз, провод в полном порядке.

к содержанию ↑

Проверяем ТЭН

Это – главная часть любого нагревательного прибора.

Важно! Если элемент выйдет из строя, лучше всего купить новый утюг – некоторые фирмы ведут очень странную маркетинговую политику, когда замена элемента обходится дороже, чем новый прибор.

Но сначала ТЭН надо проверить. Для этого вам нужно подобраться к самой подошве:

Посмотрите заднюю часть подошвы – там должны быть два выхода ТЭНа.
Измерьте сопротивление мультиметром, для этого его надо перевести в режим измерения до 1000 Ом.
Посмотрите не дисплей – увидев значение порядка 250 ОМ, оставьте ТЭН в покое, он исправен.
Если вы видите значение больше 250 Ом – бегите в сервисный центр за новым ТЭНом или в магазин за новым утюгом.

Важно! Чтобы не возникало проблем с ТЭНом, достаточно просто регулярно ухаживать за прибором. И в этом нет ничего сложного. Убедитесь сами, просмотрев несколько действенных и очень простых способов, как почистить утюг от накипи внутри.
Если же причина поломки слишком серьезная и покупка новой детали обойдется очень дорого, разумно приобрести новый прибор. В этом деле вам поможет наш рейтинг утюгов.

к содержанию ↑

Проверка терморегулятора

Бывает крайне неприятно, если вы поставили диск на “шелк” или “синтетику”, а агрегат за секунду нагрелся так, будто вы собираетесь гладить хлопок. Ничего не поделаешь, придется разбираться с терморегулятором.

Он являет собой пластину со штырем и множеством контактов. Штырь нужен, чтобы на него надевался диск – тот самый, который вы сняли в начале процесса. Дальше действуем так:

Ищем два контакта, которые подходят к пластине.
Ставим на них щупы мультиметра и прозваниваем в двух положениях,
Если терморегулятор установлен в положение “выключено”, никакого писка быть не должно.
В любом другом положении прибор должен пищать.

Проблем может быть несколько:

Если в положении “включено” прибор не издает звуков – утюг не греет. Этот случай может оказаться довольно простым – не исключено, что образовался нагар. Контакты нужно зачистить мелкой наждачкой.
Во всех положениях регулятор ведет себя одинаково. Во этом случае можно попробовать разделить подгоревшие контакты, но это удается не всем и не всегда. Лучше всего терморегулятор заменить.

Важно! Иногда контакты сцепляются друг с другом. Так бывает, если утюг упал. Утюг нагревается – пластина давит на контакты, но они не размыкаются. В этом случае пластины надо заставить двигаться, но при этом нельзя допускать искривления.

к содержанию ↑

Предохранитель

Эта деталь тоже может доставить массу неприятностей. Она находится примерно там же, где и терморегулятор, и нужна, чтобы не допускать перегрева. Обычно предохранитель защищен белой трубкой (но может быть и другого цвета):

Найдите контакты предохранителя.
Установите мультиметр в режим прозвонки.
Проверьте контакты.
Писк раздается, если деталь в порядке.

Важно! Теоретически предохранитель можно исключить из схемы, но делать этого не надо. Лучше его заменить. Можно выйти из положения, припаяв на место сгоревшего элемента кусок медной проволоки сечением 0,5 мм, надев на нее кусочек кембрика.

к содержанию ↑

Система подачи пара

Пар не выходит, хотя резервуар полон? Для начала проверяем отверстия. Справиться с неприятностью, выполнив несложный ремонт утюга, можно довольно быстро.

Вариант 1:

Возьмите чистую сковородку.
Наполните ее водой.
Добавьте уксус из расчета 1 ст. столового уксуса на 1 л воды.
Отключите утюг.
Поставьте его в сковородку так, чтобы раствор покрывал всю подошву.

Вариант 2

Можно сделать и другой раствор:

Налейте в сковородку (или другую посуду с невысокими бортиками) стакан кипятка.
Растворите 2 чайных ложки лимонной кислоты.
Поставьте утюг в сковородку.
Всю конструкцию поставьте на плиту, доведите раствор до кипения.
Выключите конфорку.
Подождите, пока все это остынет.
Еще раз разогрейте плиту
Повторяйте процедуру, пока соли, забивающие отверстия, не растворятся.

Важно! Таким же способом можно очистить не только утюг, но и подошву отдельно – для этого верх ее надо заклеить полиэтиленом и скотчем, а только потом опускать в емкость с водой.

к содержанию ↑

Если вода не идет из разбрызгивателя

Это — довольно простая поломка, причиной которой чаще всего является отсоединение трубки:

Разберите панель, на которой находятся кнопки впрыска.
Поставьте все трубки и провода на место.

к содержанию ↑

Ремонт утюга Скарлет своими руками

Утюги этого бренда мало чем отличаются от других популярных современных моделей, но все же имеют некоторые особенности. Как и во всех других случаях, для работы вам нужны:

отвертки;
плоский предмет;
маникюрные ножницы;
тестер.

Важно! Самым сложным будет первый шаг. У утюгов этой марки в задней части стоит декоративный колпачок с не совсем обычной формой винта. Вывернуть его проще всего маленькими ножницами, а вот отвертки с соответствующим жалом в наборе может и не оказаться.

Далее последовательность будет следующей:

Откройте крышку отверстия, в которое заливается вода.
Выкрутите винт (подойдет крестовая отвертка).
Снимите заднюю стенку (так же, как и у утюгов других моделей).
Открутите остальные винты.
Снимите ручку терморегулятора.
Вскройте узел, прикрепленный к подошве – там находится теплоотвод..
Проверьте все контакты так, как описано в предыдущем случае.

Важно! Помните, что при использовании такой техники очень важно соблюдать температурный режим и другие настройки. Настоятельно рекомендуем вам, даже если вы уверены в своих знаниях, еще раз вспомнить:
Какие ткани не нужно гладить?
Как правильно настроить температурный режим под разные материалы?

к содержанию ↑

Утюг Vitek

Принцип обследования агрегата этой марки будет тем же самым, что и для “Скарлет”, но опять же, есть свои тонкости, и первая из них – винты, которыми прикручена задняя крышка. На шлицах вы увидите трехконечные звездочки, так что крестовая отвертка вас не спасет, равно как и звездчатая.

Если вдруг у вас в наборе есть специальная – считайте, что вашему утюгу крупно повезло. Стоит она обычно дороже, чем обслуживание в сервисном центре. Можно, в принципе, попробовать ножницы, но действовать надо очень осторожно. Сняв заднюю крышку, вы получаете доступ ко внутренностям вашего агрегата, а значит — можете разобрать утюг, прозвонить и заменить перегоревшие детали.

к содержанию ↑

Видеоматериал

Как видите, большинство вероятных проблем с бытовой техникой можно устранить своими руками. Но все же, если вы не имеете представления о работе утюгов и вообще электроприборов, лучше обратиться в сервисно-ремонтный центр, чтобы не усугубить проблему.

Как открыть железную дверь в Minecraft

Двери являются одними из первых защитных элементов, которые каждый игрок строит в Minecraft. Они защищают вас в первую из многих ночей выживания, позволяют вам смотреть на улицу, при этом добавляя эстетики вашей домашней базе.

В отличие от деревянных дверей, железная дверь работает немного иначе. Его не так просто открыть, как подойти к нему и нажать или щелкнуть правой кнопкой мыши по двери. Железные двери являются частью механики Редстоуна. Таким образом, вы должны вызвать их, чтобы открыть и закрыть.

Как открыть железную дверь в Minecraft

После установки железной двери в Minecraft у вас есть несколько способов ее активировать. Игроки могут использовать кнопки, рычаги, нажимные пластины, растяжки и широкий спектр сложных механизмов Redstone для автоматизации.

В следующих параграфах подробно описываются возможные варианты при работе с одинарными и двойными железными дверями.

Как открыть железную дверь с помощью редстоуна в Minecraft

Цепь из редстоуна — отличный способ запустить несколько действий в Minecraft, нажав одну кнопку, потянув за один рычаг и так далее.

Если вы хотите узнать, как одновременно открывать железные двери в Minecraft, вам нужно научиться создавать цепи из красного камня.

Для железных дверей, расположенных бок о бок, или двустворчатых дверей стандартная игровая механика соединяет кнопку с дверью сбоку. Поэтому вы не можете, например, нажать кнопку на левой стене, чтобы открыть дверь справа.

Если у вас есть двойная дверная система, вы хотите иметь возможность открывать их одновременно для удобства. Схемы Redstone позволяют это сделать.

Для простейшей конструкции вам потребуются следующие материалы:

10 кусочков редстоуновой пыли
Две железные двери
Два красных факела
Четыре прижимные пластины

Вот схема схемы:

четыре блока в ширину и пять блоков в длину, используя блоки под дверями в качестве центральной точки.

Поместите обычный блок сбоку от каждой двери, убедившись, что он находится на один блок ниже.

Внутри этих блоков поместите факел из красного камня.

Поместите пыль красного камня в форме буквы U по обеим сторонам подземных блоков.

Убедитесь, что у вас есть нажимные пластины, установленные на блоках перед дверями и поверх контура Редстоун внизу.

Встаньте на прижимные пластины, и вы откроете обе двери одновременно.

Существует множество вариантов, основанных на этой простейшей концепции, но это отличный способ начать, прежде чем собирать материалы для изготовления репитеров Redstone, поршней и других блоков, используемых в механизмах управления дальнего действия.

Как открыть железную дверь с помощью рычага

Использование рычага — отличный способ открыть дверь в Minecraft. Это выглядит несколько реалистично и имеет дополнительное преимущество, заключающееся в том, что вы оставляете дверь открытой, чтобы вы могли быстро выйти или выйти.

Создать рычаг.
Поместите рычаг на стене на блок рядом с вашей железной дверью.
Щелкните правой кнопкой мыши кнопку, если вы играете на ПК или Mac.
Нажмите кнопку LT во время игры на Xbox.
Нажмите кнопку L2 на контроллере PlayStation.
Используйте кнопку ZL для Nintendo Switch и Wii U
Коснитесь рычага на мобильном телефоне.

Если вы хотите закрыть дверь автоматически, вам придется использовать кнопку или нажимную пластину, чтобы открыть дверь. При использовании рычага вы можете закрыть дверь только после того, как поднимете рычаг вверх.

Размещение рычага внутри не приведет к срабатыванию внешнего рычага и закроет дверь для вас.

Как открыть железную дверь с помощью кнопки

Вы можете использовать любые блоки, чтобы создать кнопку. Предпочтительно, вы будете использовать что-то, что труднее уничтожить или взломать на публичных серверах. Обратите внимание, что в игровом сообществе крайне не одобряется гриферство, так что делайте это на свой страх и риск.

Создать кнопку.
Поместите кнопку на блок рядом с дверью.
Щелкните правой кнопкой мыши кнопку при игре на ПК или Mac.
Нажмите кнопку LT во время игры на Xbox.
Нажмите кнопку L2 во время игры на PlayStation.
Используйте кнопку ZL для Nintendo Switch или Wii U
Нажмите кнопку для Pocket Edition Minecraft

Не забудьте разместить кнопку на другой стороне стены, чтобы открыть дверь изнутри.

Как открыть железную дверь с помощью нажимной пластины

С помощью нажимной пластины можно легко открыть дверь. Это также, возможно, первый механизм, используемый большинством игроков, когда в начале игры мало ресурсов.

Создайте любую прижимную пластину по своему желанию.
Поместите прижимную пластину на блок перед железной дверью.
Встаньте на прижимную пластину.
Дверь остается открытой, пока вы находитесь на прижимной пластине, и некоторое время после того, как вы сойдете с нее.

Как и в случае с кнопочным механизмом, железная дверь закроется при использовании нажимной пластины. Добавьте еще одну тарелку внутрь, чтобы вернуться.

Дополнительные часто задаваемые вопросы

Могут ли жители открывать железные двери в Minecraft?

Использование железной двери — единственный способ защитить жителей от проникновения в здания. Любой механизм из красного камня, используемый для удержания двери запертой, решит проблему с жителями деревни, блуждающими там, где им не следует.

Сельские жители не могут использовать кнопки или рычаги, чтобы открыть железную дверь.

Как сельские жители открывают железные двери в Minecraft?

Хотя защитить здания железными дверями достаточно просто, есть исключение. Старейший дверной механизм – нажимная пластина – не остановит жителей деревни.

Житель деревни может наступить на прижимную пластину снаружи двери и войти в здание. Рекомендуется использовать рычаги и кнопки снаружи, а прижимную пластину оставить внутри. Это позволит вам удобно выйти, не предпринимая слишком много действий.

Могут ли грабители открывать железные двери в Minecraft?

Грабители могут разрушать деревянные двери. Они не будут активно стремиться к этому, если только не попытаются связаться с целевыми игроками во время рейдов.

Однако они не могут активировать железные двери, которые работают на силовых механизмах Редстоуна, таких как кнопки и схемы.

Если железная дверь имеет прижимную пластину спереди, то грабители могут активировать дверь, наступив на пластину. Другой способ для грабителей активировать железную дверь — активировать растяжку.

Могут ли зомби открывать железные двери в Minecraft?

Зомби не могут активировать большинство механизмов, которые позволяют игрокам использовать железные двери. Хотя, как и грабители и сельские жители, если зомби наступит на нажимную пластину, он может открыть железную дверь, соединенную с пластиной.

Они не могут сломать железные или деревянные двери. Есть лишь небольшая вероятность того, что в игре появится зомби, способный взламывать двери на уровне сложности «Сложно», и даже в этом случае зомби не сможет сломать железную дверь.

Могут ли монстры открывать железные двери в Minecraft?

Теоретически любой монстр может активировать железную дверь и открыть ее, если у него есть нажимная пластина. Такие предметы, как каменные нажимные плиты, взаимодействуют со всеми мобами и персонажами игроков.

Интересно, что утяжеленные или деревянные нажимные пластины взаимодействуют с большей частью игровой механики. Даже предметы, шары или стрелы могут активировать деревянные и нажимные пластины. Это может создать случаи, когда грабители или лучники стреляют в нажимную пластину и могут открыть дверь издалека.

Помимо того, что монстры в Minecraft не могут наступить на нажимную пластину, они не могут открывать железные двери и использовать запирающие механизмы из порошка красного камня.

Как сделать дверь, которую можете открыть только вы в Minecraft?

Вы можете использовать схему Redstone для создания собственного замка с паролем. При этом вы можете создать уникальную комбинацию рычагов, которая откроет вашу дверь. Если вы единственный, кто знает правильный порядок рычагов, только вы можете открыть свою дверь.

На общедоступных серверах другие игроки все еще могут навредить вам и разрушить ваш механизм или вашу дверь. Теперь вы знаете, как создать простую схему, позволяющую наступить на прижимную пластину и открыть две железные двери.

Теперь давайте рассмотрим пример блокировки паролем.

• Постройте стену шириной 12 блоков и высотой 2 блока рядом с желаемым зданием.

• Поместите 12 рычагов в нижний ряд блоков.

• Пронумеруйте рычаги соответствующим образом, чтобы легче было запомнить комбинацию.

• За стеной начните размещать один ряд ретрансляторов Redstone рядом с каждым блоком с помощью рычага.

• Создайте свой пароль.

• За каждым из выбранных рычагов поместите два обычных блока, выходящих за пределы ряда повторителей.

• В открытом пространстве между этими обычными блоками поместите два блока повторителей на уровне земли.

• Поместите факел на каждый из первых обычных блоков за выбранными рычагами.

• Нарисуйте цепь Редстоуна, соединяющую последний ряд повторителей и обычных блоков.

• Подсоедините факелы к схеме Redstone на уровне земли.

• Подсоедините цепь Redstone к вашей двери.

• Опустите рычаги в том порядке, в котором вы их выбрали, и дверь откроется.

Просто, но сложно

Построить дверь очень просто, и вам не нужно использовать сложные механизмы для ее управления. Однако, как только вам нужны качественные функции, вы должны начать понимать и реализовывать схемы Redstone.

К счастью, сообщество Minecraft предлагает огромное количество исчерпывающей информации о том, как оптимизировать сложные схемы.

Дайте нам знать в комментариях ниже о ваших любимых методах питания ваших железных дверей и двойных дверей. Как далеко вы зашли в своих проектах?

Как открыть железную дверь в Minecraft

В этом руководстве по Minecraft объясняется, как открыть железную дверь со скриншотами и пошаговыми инструкциями.

В Minecraft железная дверь не открывается так, как деревянная. Железную дверь открыть немного сложнее, для этого нужно использовать механизмы. В этом уроке мы рассмотрим 3 способа открыть железную дверь с помощью кнопки, рычага или нажимной пластины. Давайте узнаем, как открыть железную дверь.

Как открыть железную дверь с помощью кнопки

Первый способ открыть железную дверь — использовать кнопку. Чтобы открыть железную дверь, вы можете использовать 2 разных типа кнопок. Вы можете выбрать любой из них.

Как сделать дубовую пуговицу

Как сделать еловую пуговицу

Как сделать березовую пуговицу

Как сделать пуговицу из джунглей

Как сделать пуговицу из акации

Как сделать пуговицу из темного дуба

Как сделать каменную пуговицу

Как сделать малиновую пуговицу

Как сделать деформированную пуговицу

Как сделать пуговицу из полированного черного камня

Как сделать мангровую пуговицу

Сначала создайте одну из этих кнопок выше и выберите ее на панели быстрого доступа. В этом примере мы выбрали деревянную пуговицу. Вы захотите поместить кнопку рядом с дверью, поэтому наведите указатель на блок рядом с дверью.

Управление игрой для размещения кнопки зависит от версии Minecraft:

Для Java Edition (ПК/Mac): щелкните блок правой кнопкой мыши.
Для Pocket Edition (PE) вы нажимаете на блок.
Для Xbox 360 и Xbox One: нажмите кнопку LT на контроллере Xbox.
Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
Для Wii U: нажмите кнопку ZL на геймпаде.
Для Nintendo Switch: нажмите кнопку ZL на контроллере.
Для Windows 10 Edition щелкните блок правой кнопкой мыши.
Для версии для образовательных учреждений щелкните блок правой кнопкой мыши.

Теперь, чтобы открыть железную дверь, вам нужно будет использовать или активировать кнопку. Управление игрой для использования кнопки зависит от версии Minecraft:

Для Java Edition (ПК/Mac) щелкните правой кнопкой мыши кнопку.
Для Pocket Edition (PE) нажмите на кнопку.
Для Xbox 360 и Xbox One: нажмите кнопку LT на контроллере Xbox.
Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
Для Wii U: нажмите кнопку ZL на геймпаде.
Для Nintendo Switch: нажмите кнопку ZL на контроллере.
Для Windows 10 Edition щелкните правой кнопкой мыши кнопку.
Для версии для образовательных учреждений щелкните правой кнопкой мыши кнопку.

Теперь железная дверь должна открыться на несколько секунд, а затем закроется сама по себе.

СОВЕТ: Чтобы открыть железную дверь, убедитесь, что вы разместили две кнопки — одну кнопку снаружи дома и одну кнопку внутри дома. Когда железная дверь закрывается, вы не хотите оказаться в ловушке внутри дома без кнопки, которую нужно нажать, чтобы выйти.

Как открыть железную дверь с помощью рычага

Второй метод использует рычаг, чтобы открыть железную дверь. Когда рычаг опущен, железная дверь открывается. Когда рычаг потянут вверх, железная дверь закроется. Дверь не закроется автоматически, как при других методах.

Как сделать рычаг

Сначала создайте рычаг и выберите его на панели быстрого доступа. Вы захотите поместить рычаг на стену у двери, поэтому наведите указатель на блок рядом с дверью.

Игровое управление для размещения рычага зависит от версии Minecraft:

Для Java Edition (ПК/Mac): щелкните правой кнопкой мыши блок.
Для Pocket Edition (PE) вы нажимаете на блок.
Для Xbox 360 и Xbox One: нажмите кнопку LT на контроллере Xbox.
Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
Для Wii U: нажмите кнопку ZL на геймпаде.
Для Nintendo Switch: нажмите кнопку ZL на контроллере.
Для Windows 10 Edition щелкните блок правой кнопкой мыши.
Для версии для образовательных учреждений щелкните блок правой кнопкой мыши.

Теперь, чтобы открыть железную дверь, вам нужно будет использовать или потянуть рычаг вниз. Игровое управление для использования рычага зависит от версии Minecraft:

Для Java Edition (ПК/Mac): щелкните правой кнопкой мыши рычаг.
Для Pocket Edition (PE) вы нажимаете на рычаг.
Для Xbox 360 и Xbox One: нажмите кнопку LT на контроллере Xbox.
Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
Для Wii U: нажмите кнопку ZL на геймпаде.
Для Nintendo Switch: нажмите кнопку ZL на контроллере.
Для Windows 10 Edition щелкните правой кнопкой мыши рычаг.
Для версии для образовательных учреждений щелкните правой кнопкой мыши рычаг.

Теперь железная дверь должна открыться и останется открытой, пока вы не потянете рычаг вверх.

Как открыть железную дверь с помощью прижимной пластины

Третий метод включает в себя использование нажимной пластины, чтобы открыть железную дверь. Есть 4 различных типа нажимных пластин, которые вы можете использовать, чтобы открыть железную дверь. Вы можете выбрать любой из них.

Как сделать прижимную пластину из дуба

Как сделать прижимную пластину из ели

Как сделать прижимную пластину из березы

Как сделать прижимную пластину для джунглей

Как сделать прижимную пластину из акации

Как сделать прижимную пластину из темного дуба

Как сделать каменную прижимную пластину

Как сделать облегченную прижимную пластину

Как сделать тяжелую прижимную пластину

Как сделать малиновую прижимную пластину

Как сделать деформированную прижимную пластину

Как сделать прижимную пластину из полированного черного камня

Как сделать прижимную пластину из мангровых зарослей

Сначала создайте любую из нажимных плит выше и выберите ее на панели быстрого доступа. В этом примере мы выбрали деревянную прижимную пластину. Вы захотите поместить прижимную пластину прямо перед дверью, поэтому наведите указатель.

Игровое управление для размещения прижимной пластины зависит от версии Minecraft:

Для Java Edition (ПК/Mac): щелкните правой кнопкой мыши блок.
Для Pocket Edition (PE) вы нажимаете на блок.
Для Xbox 360 и Xbox One: нажмите кнопку LT на контроллере Xbox.
Для PS3 и PS4 нажмите кнопку L2 на контроллере PS.
Для Wii U: нажмите кнопку ZL на геймпаде.
Для Nintendo Switch: нажмите кнопку ZL на контроллере.
Для Windows 10 Edition щелкните блок правой кнопкой мыши.
Для версии для образовательных учреждений щелкните блок правой кнопкой мыши.

Теперь, чтобы открыть железную дверь, вам нужно будет встать на прижимную пластину.

Когда вы встанете на прижимную пластину, железная дверь откроется. Он останется открытым, пока вы находитесь на прижимной пластине. Как только вы сойдете с прижимной пластины, железная дверь закроется.

СОВЕТ: Чтобы открыть железную дверь, убедитесь, что вы разместили две прижимные пластины — одну прижимную пластину снаружи дома и одну прижимную пластину внутри дома. Когда железная дверь закрывается, вы не хотите оказаться в ловушке внутри дома без прижимной пластины, на которую можно встать, чтобы открыть дверь.

Поздравляем, вы только что узнали 3 способа открыть железную дверь в Minecraft.

Другие учебники для начинающих

Как включить читы для запуска команд

Здоровье, еда и опыт

Управление игрой

Режимы сложности

Режимы игры

Что такое кожа?

Пакеты текстур

Игровой тик

Как создать мир с помощью семени

Как установить точку возрождения

Как изменить вид камеры

Как летать

Достижения

Статистика

Как копать

Как забрать предмет

Как разместить предмет

Как срубить дерево

Как выбросить предмет

Как открыть верстак

Как открыть печь

Как правильно есть

Как надеть доспехи

Как добывать

Как пользоваться фонариком

Как использовать знак

Как покрасить знак

Как сделать цветной знак (Bedrock Edition)

Как сделать убежище

Как открыть/закрыть деревянную дверь

Как пользоваться сундуком

Как пользоваться кроватью

Как сделать забор

Как открыть/закрыть ворота забора

Как пользоваться компасом

Как пользоваться часами

Как пользоваться картой

Как создавать карты разного размера

Как использовать рамку предмета

Как использовать светящуюся рамку

Как использовать подставку для брони

Как использовать тотем бессмертия

Как пользоваться камерой

Как использовать портфолио

Как сделать и использовать железную дверь в Minecraft?

Двери в Minecraft помогут укрепить ваш дом, обеспечив вам безопасный проход. Железные двери более прочные, с более высокими показателями прочности, чем обычные деревянные двери.

В отличие от деревянных дверей, железные двери имеют уникальный механизм и работают только с импульсом Редстоуна. Давайте рассмотрим детали крафта и использования железной двери в Майнкрафте.

Как сделать железные двери в Minecraft?

Короче говоря, вам нужно шесть железных слитков и используйте верстак, чтобы сделать железные двери. Если у вас нет слитков железа, вы можете исследовать пещеры, добывать необработанное железо, а затем плавить в печи. Каждое необработанное железо дает вам один железный слиток.

Откройте графический интерфейс верстака , щелкнув правой кнопкой мыши по столу.
Заполните первую и вторую колонны железным слитком в каждом пространстве.
Затем вы можете взять железная дверь с правой стороны графического интерфейса и поместите ее в свой инвентарь.

Процесс даст три железные двери, аналогичные деревянным дверям. Кроме того, вы можете штабелировать железные двери, и каждая стопка может содержать до 64 дверей.

Как использовать железные двери в Minecraft?

Железные двери можно ставить так же, как и любые деревянные. Однако вам понадобится компонент Redstone, такой как кнопка или нажимная пластина, чтобы открыть его.

Использование кнопки для открытия железной двери
Кнопки — это простой способ получить доступ к железным дверям, поскольку для их изготовления требуется минимум ресурсов.
Разместите железную дверь там, где вам удобно. Убедитесь, что у вас есть блоки на его стороне, чтобы разместить компонент Redstone.
Поместите кнопку на блок рядом с дверью . Вы можете создать кнопку, используя один деревянный или каменный блок, и поместить ее на верстак.
Нажмите кнопку , и дверь откроется. Лучше иметь в виду, что кнопки являются автоматическими, и дверь автоматически закроется после завершения импульса.
Вы можете использовать нажимную пластину, поместив ее перед дверью вместо кнопки. Вы также можете использовать рычаг вместо кнопки. Однако рычаг не автоматический. Таким образом, дверь останется открытой, когда вы ее используете, и вам придется снова ударить по ней, чтобы закрыть дверь.
Использование цепи из красного камня для открытия железной двери
Использование цепей из красного камня также является отличным способом открыть дверь на расстоянии. Вы можете попробовать этот метод, чтобы использовать рычаг, кнопку или нажимную пластину и открыть несколько железных дверей одновременно.
Давайте посмотрим, как открыть две двери одновременно с помощью одной кнопки для более простой демонстрации.
Выкопайте два блока шириной на земле и поместите блок, в котором должны быть железные двери.
Поместите на него железные двери и добавьте два блока вертикально рядом с каждой дверью, как показано на рисунке ниже.
Вкопайте шесть на три блока вокруг двери так, чтобы двери оказались посередине.
Поместите красную пыль под каждый блок рядом с дверью.
Выкопайте еще один блок вглубь , но оставьте блоки с красной пылью.
Добавьте еще одну пыль Редстоуна рядом с блоками с Редстоуном. Обязательно поместите пыль красного камня на широкую сторону.
Поместите красной пыли с обеих сторон красной пыли, которую вы разместили ранее.
Теперь копаем четыре блока шириной в купели и за дверью. Выкопайте еще два блока между первыми двумя Redstone dust , которые вы разместили.
Поместите редстоун в среднюю яму , которую вы только что выкопали, и соедините их с боковыми сторонами. Ваша окончательная схема должна выглядеть так, как показано на рисунке ниже.
Теперь поместите кнопку на нижний блок , прикрепленный к двери.
Обе двери должны открываться вместе , если цепь правильная.
Убедившись, что схема работает нормально, вы можете разместить блоки на верхнем уровне, чтобы скрыть вашу схему. Лучше всего помнить, что нельзя размещать какие-либо блоки непосредственно над цепью Redstone. Если вы это сделаете, это нарушит связь, и ваш отсек не будет работать.
Могут ли жители открывать железные двери?

Одна из замечательных особенностей железных дверей заключается в том, что только игроки могут открывать эти двери, поскольку для открытия им нужен компонент из красного камня . Поскольку жители деревни не могут использовать кнопку или рычаг, они не могут пройти через них.

Нежелательные мобы также не могут получить доступ к кнопкам или рычагам. Тем не менее, жители деревни и мобы могут войти, если вы поместите нажимные пластины прямо перед дверью, так как нажимные пластины активируются, когда на них что-то стоит.

Так что держитесь подальше от нажимных плит при использовании железных дверей, так как любые мобы могут получить к ним доступ, встав на них.

Почему я не могу открыть свою железную дверь?

Если вы не используете какой-либо компонент Redstone на железной двери, вы не сможете ее открыть. Кроме того, если вы используете схему Redstone, дверь может не открыться, если отсек неполный или заблокирован другим блоком.

Также возможно, что вы не разместили кнопку или рычаг, который используете, на блоке рядом с дверью. Если это так, лучше всего сломать компонент Redstone и поместить его на блок рядом с железной дверью.

Как сделать рычаг в Minecraft?

Рычаги легко изготовить и использовать только два материала; палка и булыжник . Поместите палку на верстак и булыжник под ним, чтобы создать рычаг.

Ремонт утюга своими руками: пошаговый мастер-класс с фото

Почему утюг не нагревается после чистки солью?

Как разобрать утюг поларис 2400

Общее устройство

Что надо будет для работы

Как разобрать утюг

Сетевой шнур

Проверка работоспособности ТЭНа

Проверяем терморегулятор

Проверка предохранителя

Система разбрызгивания пара

Как устроен утюг

Распространенные поломки

Подготовительный этап

Процесс разборки

Видео

Как разобрать утюг Скарлет? — ServiceYard-уют вашего дома в Ваших руках.

Что случилось?

Розетка и шнур

Что делать со шнуром?

Другие повреждения

Из чего состоит утюг?

Начинаем разбирать утюг

Снимаем то, что снимается

Если колодка в порядке

Как прозвонить колодку?

Проверяем ТЭН

Проверка терморегулятора

Предохранитель

Система подачи пара

Вариант 1:

Вариант 2

Если вода не идет из разбрызгивателя

Ремонт утюга Скарлет своими руками

Утюг Vitek

Видеоматериал

Как открыть железную дверь в Minecraft

Как открыть железную дверь в Minecraft

Как открыть железную дверь с помощью редстоуна в Minecraft

Как открыть железную дверь с помощью рычага

Как открыть железную дверь с помощью кнопки

Как открыть железную дверь с помощью нажимной пластины

Дополнительные часто задаваемые вопросы

Могут ли жители открывать железные двери в Minecraft?

Как сельские жители открывают железные двери в Minecraft?

Могут ли грабители открывать железные двери в Minecraft?

Могут ли зомби открывать железные двери в Minecraft?

Могут ли монстры открывать железные двери в Minecraft?

Как сделать дверь, которую можете открыть только вы в Minecraft?

Просто, но сложно

Как открыть железную дверь в Minecraft

Как открыть железную дверь с помощью кнопки

Как открыть железную дверь с помощью рычага

Как открыть железную дверь с помощью прижимной пластины

Другие учебники для начинающих

Как сделать и использовать железную дверь в Minecraft?

Как сделать железные двери в Minecraft?

Как использовать железные двери в Minecraft?

Могут ли жители открывать железные двери?

Почему я не могу открыть свою железную дверь?

Как сделать рычаг в Minecraft?

Добавить комментарий Отменить ответ
