Куда приспособить двигатель от стиральной машины

двигатель стиральной машины характеристики

Двигатель стиральной машины: как подключить

Как правильно подключить двигатель от стиральной машины

Подключение двигателя от старой стиральной машины

Что можно сделать из старой стиральной машины

Самоделки с электродвигателем старой стиральной машины

Как подключить двигатель стиральной машины

Как подключить двигатель от стиральной машины к сети 220В

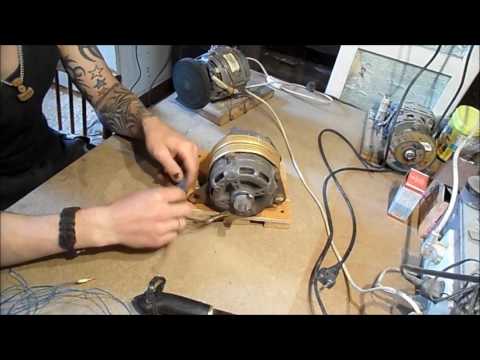

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключаем двигатель стиральной машины. Connect the engine of washing machine

Куда приспособить двигатель от стиральной машины

Всем известно, что стиральная машина автомат — это сложный бытовой прибор, состоящий из довольно большого количества элементов и чем современнее автоматическая машинка, тем больше в ней всяких деталей. О том, как устроена стиральная машина автомат можно прочитать в одной из статей нашего сайта. Если провести опрос людей на улице, то наверняка окажется, что у каждого десятого в гараже, сарае, на даче хранится старая стиральная машинка, которую вроде и выбросить жалко, в то же время и неизвестно, что с ней делать.

Какие части старой машины можно приспособить для дела? Если вам не чужда работа с электроникой, можете оставить блок управления. На управляющей плате много полупроводниковых элементов, которые можно использовать для починки электроприборов и для изготовления полезных в хозяйстве штуковин.

Рабочий эл. Наиболее распространенное применение — эл. Сделать такой наждак не очень просто, но все-таки возможно. Первая и основная проблема заключается в том, как закрепить точильный камень на валу двигателя. Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. Значит необходимо изготовить фланец, который бы с одной стороны запрессовывался на вал, а с другой имел резьбу для того чтобы можно было одеть и закрепить точильный круг.

Профессиональные мастера рекомендуют приспособить в качестве фланца обрезок стальной трубы на 32 мм. Что делаем? Очень важно! Резьба в обязательном порядке нарезается в противоположную сторону вращения вала эл. Иными словами, если вал эл.

Главное сделали, теперь наша задача закрепить двигатель так надежно как это возможно. Посмотрите, какие отверстия для крепежных элементов есть на эл. Самое простое — скрутить подставку из небольших уголков, а уж затем закрепить наждак на верстаке.

Обратите внимание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины, на некоторых автоматических машинах устанавливают хорошие крепления, которые вполне можно использовать. Еще один ответственный этап работ по изготовлению наждака — подключение эл. Рассмотрим простейший вариант. Существует еще варианты применения электродвигателя от стиральной машины, но принцип применения точно такой же.

Его ставят на небольшие самодельные зернодробилки и измельчители травы, бытовые бетономешалки и даже на маленькие пилорамы.

Описывать нюансы изготовления каждого электроприбора мы не будем, проведите аналогии самостоятельно. Барабан из нержавеющей стали это великолепная прочная деталь, из которой много что можно изготовить.

Какие самоделки можно изготовить своими руками на основе барабана стиральной машинки? В сети Интернет немало можно найти видео о том, как люди делают из барабана жаровни для барбекю, а также шашлычницы.

Действительно, вещь великолепная, а сделать ее ничего не стоит. К сведению! Шашлычница из барабана получается великолепная, ведь барабан испещрён огромным количеством маленьких отверстий, через которые воздух равномерно поступает к углям раздувая их и обеспечивая необходимый жар. Также в сети немало видео о том, как из барабана сделать небольшую коптильню.

Очень интересный и практичный вариант использования барабана, который мы опробовали сами и с удовольствием поделимся опытом. Как делается коптильня? Еще умельцы делают из барабана стиральной машины пуфы и футуристичные абажуры для люстры. Пуф сделать несложно. Берем подушку, вырезаем из ДСП квадрат, соответствующий по размеру взятой подушке. Прибиваем мебельным степлером подушку к ДСП.

Далее берем простейшую карточную петлю, прикручиваем с одной стороны к ДСП с подушкой, а с другой к верхней части стенки барабана. У нас получился пуф с откидывающейся крышкой, а внутри пуфа можно хранить мелкие вещи. Оформить пуф можно раскрасив внешние стенки барабана красками. На фото и видео в сети Интернет представлено немало вариантов, как это сделать. Также можно не морочиться и обтянуть внешний каркас пуфа красивой тканью. Какие только самоделки не делают люди из барабана стиральной машины своими руками.

Мы перечислили и описали лишь малую часть. Барабан приспосабливают как емкость для мытья грибов и плодов, выращенных в огороде. Очень удобно, закладываешь овощи в барабан, из шланга вливаешь воду через люк, а вода вместе с грязью через отверстия выливается наружу.

На выходе овощи или грибы чистые. Также барабан можно использовать как емкость для рассады или ограничитель роста кустарников и многолетних растений.

С рассадой понятно, пояснять не будем, а вот об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые дачники любят сажать у себя на участке, имеют свойство разрастаться вширь малина, жимолость, бересклет. Так вот, если насыпать в барабан от стиральной машины чернозем, а в него посадить, например куст малины, затем закопать барабан в землю, малина не может расползтись по участку.

Есть и другие варианты применения барабана стиральной машинки. Главное включить свою фантазию, не лениться что-нибудь делать своими руками, и возможно вы станете одним из авторов новой самоделки, созданной из барабана отслужившей стиральной машины. Мы убедились, что из мотора и барабана стиральной машины можно многое сделать, но как применить остальные детали, например дверцу люка.

Нет ничего проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная, к тому же она легко снимается. Ей можно найти самое разное применение. Сложность установки крышки люка на будку или окошко парилки своими руками заключается в том, чтобы правильно вмонтировать замок, чтобы фиксирующий крючок плотно входил.

В каких самоделках могут быть использованы ножки стиральной машины? Ножки стиралки хороши тем, что они очень прочные и их можно регулировать по высоте. Прикрутите их к тяжелому предмету мебели, например шкафу с одеждой и вы сможете сделать его выше или ниже. Если прикрутить ножки от стиралки к верстаку, то можно регулировать его по высоте, что позволит сделать работу более удобной.

Хомуты и проводку можно использовать в процессе починки электроприборов своими руками. Тем, кому не чужда работа с мультиметром и паяльником обязательно пригодится эта мелочевка. Противовесам также можно найти применение. В старых стиральных машинах противовесы делали в основном из чугуна их можно сдать в утиль, но можно и в хозяйстве использовать.

Например, для того, чтобы придавливать емкость с капустой во время засолки, кстати, для этих целей подойдет и бетонный противовес, он достаточно мал и достаточно тяжел. Это касается не только мотора, но и барабана, люка, проводки, хомутов, противовесов, да и самого корпуса. Если у вас есть время и желание подарить частям старой стиральной машины вторую жизнь, сделайте это, потраченные силы вам окупятся. Добавить только про подключение двигателя от машинки автомат и красота… а то ведь уже индезиты и занусси на органы разбирают, а про двигатели ничего толкового… вот не знаю при таких то оборотах мне абразив вообще смысл есть ставить или улетит.

В Интернете куча предложений относительно платы регулирования оборотов двигателя без потери мощности на микросхеме TDA и семисторе. Закажи, поставь и будет тебе счастье. Каталог Форум Видео-уроки Бренды Тесты. Какие запчасти машинки можно приспособить?

Если у старой машины работает эл. Аккуратно извлеките его из корпуса, отсоединив все провода, протрите, заверните в тряпочку и уберите в надежное место. Барабан стиральной машины автомат сделан из качественной нержавеющей стали, применений у него масса, поэтому его нужно также вытащить из корпуса и сохранить. Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сама крышка, но и ее детали. Ножки, хомуты, шланги, эл. Все это может пригодиться куда угодно. Пружины и противовесы.

Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные — оставляем и то и другое. Корпус стиральной машины. После извлечения всего полезного, верните на место стенки машинки, сам корпус также может быть полезен. Для чего применить двигатель машинки и как его подключить?

Берем обрезок стальной трубы на 32 мм. Длинна обрезка должна быть см , сильно длинный не подойдет. На одном конце обрезка трубы нужно нарезать резьбу, длина резьбы должна минимум в 2 раза превышать толщину точильного круга.

Нагреваем паяльной лампой другой конец обрезка трубы и запрессовываем его на вал, после того как труба остынет она прочно соединится с валом. Для упрочения соединения, можно дрелью просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею фланец к валу прихватить — будет идеально.

двигатель стиральной машины характеристики

Здравствуйте, гость Вход Регистрация. Правила Форума «Электрик». Файловый архив форумов. Искать только в этом форуме? Дополнительные параметры.

Для чего применить двигатель машинки и как его подключить? .. взять железный бак от стиральной машины «Рига» или «Сибирь», барабан от.

Двигатель стиральной машины: как подключить

Жужгов — Об авторском праве на контент сайта. Статьи электрика. Как запустить двигатель от стиральной машины Лежит двигатель, от стиральной машины уже несколько лет, что можно сделать из него. Сделать можно: Наждак — в хозяйстве найдет применение, заточить сверло, подправить зубило и т. Есть умельцы, которые собирают мельницу для помола зеленой травы, которую добавляют в корм курицам. Собрать, конечно, можно что угодно, главное чтобы от этого польза была. Кто-то может, хотел бы собрать из двигателя что-либо, приспособить его, но не знает, как запустить, подключить его. Двигатель от стиральной машины запустись не сложно, для этого необходимо разобраться с выводами пусковой и рабочей обмоткой. Для начала найдем парные вывода их должно быть две пары, как это сделать. Сейчас для этих целей множество приборов тестеры, омметры и т.

Как правильно подключить двигатель от стиральной машины

Забыли пароль? Автор: Порутчиг , 12 июня г. Опубликовано: 12 июня г. Вы должны авторизоваться, чтобы оставить комментарий. Зарегистрируйтесь для получения аккаунта.

Странно, вроде отвечал комментарии, а своих ответов не вижу. Именно их я и использую.

Подключение двигателя от старой стиральной машины

Внешний вид стиральной машинки показан на фото. Пуск и останов электропривода осуществляется при помощи реле времени, ручка которого выведена на панель пульта управления. Реле времени обеспечивает автоматическое управление циклическим реверсированием, при этом чередование фаз цикла реверсирования происходит в следующей последовательности: рабочий период, соответствующий вращению электродвигателя в одну сторону; пауза; рабочий период, соответствующий вращению электродвигателя в противоположную сторону; пауза и далее повторение цикла в той же последовательности. Продолжительность стирки 1 — 6 мин регулируется реле времени. Электрическая схема рис.

Что можно сделать из старой стиральной машины

Подключить двигатель от изжившей себя машинки-автомата для создания нужных в хозяйстве вещей — дело несложное, если вы определитесь, какой самодельный агрегат вам нужнее, куда целесообразнее использовать механизм, моторесурс которой еще далеко не исчерпан. Существует много идей, куда можно приспособить высокооборотный электродвигатель, если стиральная машина уже свое отслужила. Зачастую в хозяйстве всегда понадобится устройство для заточки ножей, топора, ножниц. Такой прибор можно сделать, если правильно подключить мотор и закрепить на нем специальный точильный камень. Если у вас на повестке дня строительная тематика, можно сконструировать вибратор, способствующий усадке бетона. Некоторые мастера приспособили силовой механизм для создания вибростола, очень актуального при домашнем изготовлении тротуарной плитки, шлакоблоков. К примеру, мельница для свежей травы — хороший способ скармливать птице полезную еду, делать заготовки на зиму для животных, утилизировать сорняки.

Для чего применить двигатель машинки и как его подключить? «Рига» или «Сибирь», барабан от стиральной машины LG, Аристон или Индезит в нее.

Самоделки с электродвигателем старой стиральной машины

Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Как подключить двигатель от стиральной машины мотор.

Как подключить двигатель стиральной машины

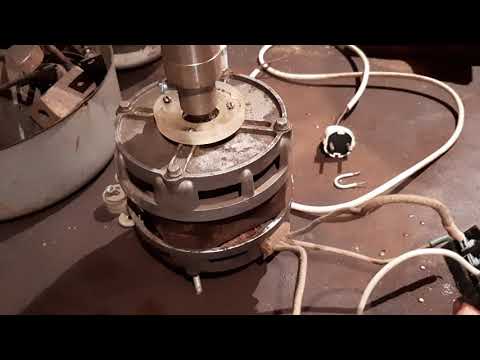

ВИДЕО ПО ТЕМЕ: Как подключить двигатель от СТИРАЛЬНОЙ МАШИНЫ к 220 БЕЗ КОНДЕНСАТОРА

Доброго времени суток форумчане! Вот такой вопрос у меня! Есть двигатель от стиральной машины, не знаю какой. В поисковике не нашёл такого движка.

Какой бы качественной ни была бытовая техника, она со временем приходит в негодность. Та же участь ожидает и стиральные машины, но в них можно вдохнуть вторую жизнь.

Как подключить двигатель от стиральной машины к сети 220В

Консультации по ремонту только онлайн через Вопрос-Ответ. Покупая стиральную машинку, мы обращаем внимание на тип загрузки, на класс стирки, на вместительность и материал барабана. Но не стоит забывать о таком важном элементе, как двигатель. Главный параметр, который должен вас волновать — это мощность двигателя стиральной машины. Инженеры за всю историю развития стиральных машин остановились на трех типах движков, который используются по сегодняшний день:.

Из деталей от стиральной машины, независимо от её состояния и типа, можно сделать разнообразные полезные устройства и приспособления. Они могут выполнять различную механическую работу, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделок с электродвигателем сгодятся корпуса, проводка и прочие запчасти. Ниже описывается, что можно сделать из старой стиральной машины.

Как подключить двигатель от стиральной машины к 220 через конденсаторы?

Схема подключения двигателя от стиральной машины к 220 V: подробное описание самой простой схемы.

Когда стиральная машина приходит в негодность, чаще всего по причине поломки барабана, то обычно её отправляют на свалку. Но в стиральной машине остаётся ещё полностью рабочий электродвигатель, который можно использовать для изготовления самодельных станков и приспособлений.

Далее мы рассмотрим, как подключить двигатель от современной стиральной машины к сети 220 V.

На стиральные машины автоматы, устанавливаются коллекторные двигателя, колодка подключения такого электродвигателя имеет 6 контактов (бывают 4 контакта).

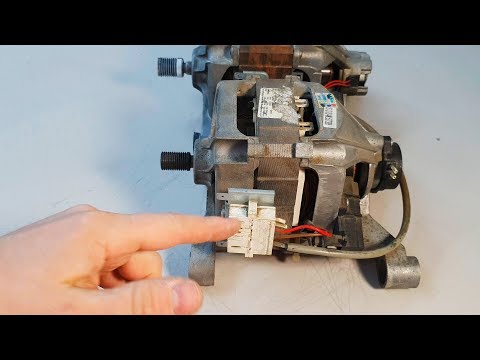

Вот так выглядит колодка подключения. Первые два белых провода идут от датчика оборотов вала двигателя, они нам для подключения ненужны.

Провода — красный, коричневый, идут от обмоток статора.

Два крайних провода, серый и зелёный — идут от щёток ротора.

На рисунке показана схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них выходит два провода.

Теперь собственно, как подключить двигатель стиральной машины к 220V. Всё очень просто.

Нужно включить последовательно обмотки статора и ротора, как показано на схеме.

Если нужно поменять вращение вала в обратную сторону, просто меняем местами провода щеток ротора между собой, как показано на этой схеме.

Это самый простой способ подключения, без регулятора оборотов, такой способ подключения подойдёт, при изготовлении из двигателя — наждака, сверлильного станка и прочих самоделок.

В этом видео, автор также подробно показывает подключение двигателя от стиральной машины.

Как подключать двигатель стиральной машины?

Если у вас остался двигатель от старой стиральной машинки, то его не стоит выбрасывать. Этот электрический прибор еще послужит вам не один год. Главное, найти ему применение. К примеру, из него можно сделать неплохую точильную установку для заточки ножей, ножниц и топоров. Однако очень важным в этом деле является вопрос, как подключать двигатель стиральной машины к сети переменного тока напряжением 220 вольт?

Необходимо сразу же отметить, что этот движок имеет несколько чисто конструкционных особенностей, которые дают возможность обойтись без дополнительных электрических схем и деталей. К примеру, нет необходимости в установке пусковой обмотки и пускового конденсатора.

Здесь важно правильно подсоединить провода, которые отличаются друг от друга цветом:

Два белых провода. Они установлены лишь для того, чтобы измерять обороты движка. Их использовать для подключения не надо.
Красный провод. Он соединяется с первой обмоткой статора.
Коричневый идет на вторую обмотку.
Зеленый провод и серый подключаются к щеткам электродвигателя.

Содержание

Схема подключения двигателя стиральной машины
Подключение нового двигателя
Подключение двигателя старого образца
Разбираемся с проводами
Подключаем двигатель от стиральной машины автомат
Подключение мотора старой стиральной машины
1. Применение коллекторных двигателей в стиральных машинах
2. Устройство коллекторного двигателя для стиральной машины
2.1 Ротор (якорь)
2.2 Статор
2.3 Щётка
4. Управление коллекторным двигателем в стиральной машине
5. Достоинства и недостатки универсальных коллекторных двигателей
6. Неисправности коллекторных двигателей

Схема подключения двигателя стиральной машины

Итак, будут задействованы четыре провода. Что и к чему подключать?

Подключение нового двигателя

Вот так производится подключение двигателя стиральной машины нового образца. Но есть еще и очень старые электродвигатели. Их схема подключения отличается от вышеописанной:

Подключение двигателя старого образца

Вот два способа, как можно подключить двигатель от стиральной машины.

Небольшое предисловие. В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.

При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки). Но чаще использовал свой опыт и метод «научного тыка» %))) Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))). Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:). Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток. Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:). Почему я об этом говорю? Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:

У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера. Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках. Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения. В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин . Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья). Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя. Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.
Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток. Двигатель подключается следующим образом: выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1. По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов. Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление. Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки. Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше , Если оставить пусковую обмотку включенной на несколько минут , она может перегореть , так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом. Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым». Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым. Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать. Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность. А теперь переходим к практике. Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя. От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов. Если все нормально — переходим к следующей стадии. Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм. Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя. Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом. Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть. Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю. Маркируем выводы двигателя, приклеив на них флажки из скотча. Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер. Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки. Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод). Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1. В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке. Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей. Теперь можно попытаться запустить двигатель при помощи пусковой обмотки. Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя. Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))). Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз. Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения. Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться. Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину , или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика , через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

1. Применение коллекторных двигателей в стиральных машинах

Коллекторные двигатели получили широкое применение не только в электроинструменте (дрели, шуруповёрты, болгарки и т.д), мелких бытовых приборах (миксеры, блендеры, соковыжималки и т.п), но и в стиральных машинах в качестве двигателя привода барабана. Коллекторными двигателями оснащено большинство (примерно 85%) всех бытовых стиральных машин. Эти двигатели применялись уже во многих стиральных машинах ещё с середины 90-х годов и со временем полностью вытеснили однофазные конденсаторные асинхронные двигатели .

Коллекторные моторы более компактные, мощные и простые в управлении. Этим и объясняется их столь массовое применение. В стиральных машинах применяются коллекторные двигатели таких марок производителей как: INDESCO, WELLING, C. E.S.E.T., SELNI, SOLE, FHP, ACC . Внешне они немного отличаются друг от друга, могут иметь разную мощность, тип крепления, но принцип работы их совершенно одинаковый.

2. Устройство коллекторного двигателя для стиральной машины

Большинство коллекторных двигателей применяемых в стиральных машинах имеют конструкцию и внешний вид представленный на (рис.2)
Данный двигатель имеет ряд таких основных частей как: статор (с обмоткой возбуждения), ротор, щетка (скользящий контакт, всегда применяются две щётки), тахогенератор (магнитный ротор которого крепится к торцевой части вала ротора, а катушка тахогенератора фиксируется стопорной крышкой или кольцом). Все составные части скрепляются в единую конструкцию двумя алюминиевыми крышками, которые образуют корпус двигателя. На клеммную колодку выводятся контакты обмоток статора, щёток, тахогенератора необходимые для подключения к электрической схеме. На вал ротора запрессован шкив, через который посредством ременной передачи приводится в движение барабан стиральной машины.

Чтобы в дальнейшем лучше понять как работает коллекторный двигатель, давайте рассмотрим устройство каждого из его основных узлов.

2.1 Ротор (якорь)

Рис.3

Ротор (якорь) — вращающаяся (подвижная) часть двигателя (Рис.3) . На стальной вал устанавливается сердечник, который для уменьшения вихревых токов изготавливают из наборных пластин электротехнической стали. В пазы сердечника укладываются одинаковые ветви обмотки, выводы которых прикреплены к контактным медным пластинам (ламелям), образующие коллектор ротора. На коллекторе ротора в среднем может быть 36 ламелей располагающихся на изоляторе и разделённые между собой зазором.
Для обеспечения скольжения ротора, на его вал запрессовываются подшипники, опорами которых служат крышки корпуса двигателя. Так же, на вал ротора запрессован шкив с проточенными канавками для ремня, а на противоположной торцевой стороне вала есть отверстие с резьбой в которое прикручивается магнитный ротор тахогенератора.

2.2 Статор

Статор — неподвижная часть двигателя (Рис.4) . Для уменьшения вихревых токов, сердечник статора выполнен из наборных пластин электротехнической стали образующих каркас, на котором уложены две равные секции обмотки соединённые последовательно. У статора почти всегда есть только два вывода обеих секций обмотки. Но в некоторых двигателях применяется так называемое секционирование обмотки статора и дополнительно имеется третий вывод между секциями. Обычно это делается из-за того, что при работе двигателя на постоянном токе, индуктивное сопротивление обмоток оказывает меньшее сопротивление постоянному току и ток в обмотках выше, поэтому задействуются обе секции обмотки, а при работе на переменном токе включается лишь одна секция, так как переменному току индуктивное сопротивление обмотки оказывает большее сопротивление и ток в обмотке меньше. В универсальных коллекторных двигателях стиральных машин применяется тот же принцип, только секционирование обмотки статора необходимо для увеличения количества оборотов вращения ротора двигателя.

При достижении определённой скорости вращения ротора, электрическая схема двигателя коммутируется таким образом, чтобы включалась одна секция обмотки статора. В результате индуктивное сопротивление снижается и двигатель набирает ещё большие обороты. Это необходимо на стадии режима отжима (центрифугирования) в стиральной машине. Средний вывод секций обмотки статора применяется не во всех коллекторных двигателях.

Рис.4 Статор коллекторного двигателя (вид с торца)

Для защиты двигателя от перегрева и токовых перегрузок, последовательно через обмотку статора включают

тепловую защиту с самовосстанавливающимися биметаллическими контактами (на рисунке тепловая защита не показана). Иногда контакты тепловой защиты выводят на клеммную колодку двигателя.

2.3 Щётка

В коллекторных двигателях некоторых моделей стиральных машин марки Bosch (Бош) и Siemens (Сименс) вместо тахогенератора применяется

датчик Холла . Это очень компактный и недорогой полупроводниковый прибор, который устанавливается на неподвижной части двигателя и взаимодействует с магнитным полем кругового магнита установленным на валу ротора непосредственно рядом с коллектором. У датчика Холла три вывода, сигналы с которого так же считываются и обрабатываются электронной схемой (подробно принцип работы датчика Холла в данной статье мы рассматривать не будем).

Как и в любом электродвигателе, принцип работы коллекторного двигателя основан на взаимодействии магнитных полей статора и ротора, через которые проходит электрический ток. Коллекторный двигатель стиральной машины имеет последовательную схему подключения обмоток. В этом легко убедится рассмотрев его развёрнутую схему подключения к электрической сети (Рис.7) .

У коллекторных двигателей стиральных машин, на контактной колодке может быть от 6 до 10 задействованных контактов. На рисунке представлены все максимальные 10 контактов и всевозможные варианты подключения узлов двигателя.

Зная устройство, принцип работы и стандартную схему подключения коллекторного двигателя, без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать особенности расположения выводов обмоток на клеммной колодке каждой марки двигателя. Для этого, достаточно всего лишь определить выводы обмоток статора и щёток и подключить их согласно схеме на приведённом ниже рисунке.

Порядок расположения контактов клеммной колодки коллекторного двигателя стиральной машины выбран произвольно.

На схеме, оранжевыми стрелочками условно показано направление тока по проводникам и обмоткам двигателя. От фазы (L) ток идёт через одну из щёток на коллектор, проходит по виткам обмотки ротора и выходит через другую щётку и через перемычку ток последовательно проходит по обмоткам обеих секций статора доходя до нейтрали (N).

Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону.

Для того, чтобы двигатель начал вращаться в другую сторону, необходимо лишь изменить последовательность коммутации обмоток.
Пунктирной линией обозначены элементы и выводы, которые задействованы не во всех двигателях. Например датчик Холла, выводы термозащиты и вывод половины обмотки статора. При запуске коллекторного двигателя напрямую, подключаются только обмотки статора и ротора (через щётки).

Внимание! Представленная схема подключения коллекторного двигателя напрямую, не имеет средств электрической защиты от короткого замыкания и устройств ограничивающих ток. При таком подключении от бытовой сети, двигатель развивает полную мощность, поэтому не следует допускать длительного прямого включения.

4. Управление коллекторным двигателем в стиральной машине

Принцип действия электронных схем, в которых используется симистор, основан на двухполупериодном фазовом управлении. На графике

(рис.9) показано как изменяется величина питающего мотор напряжения в зависимости от поступающих на управляющий электрод симистора импульсов с микроконтроллера.

Рис.9 Изменение величины питающего напряжения в зависимости от фазы поступающих импульсов управления

Таким образом можно отметить,что частота вращения ротора двигателя напрямую зависит от напряжения прикладываемого к обмоткам двигателя.

Ниже, на (Рис.10) представлены фрагменты условной электрической схемы подключения коллекторного двигателя с тахогенератором к электронному блоку управления (EC) .
Общий принцип схемы управления коллекторного двигателя таков. Управляющий сигнал с электронной схемы поступает на затвор симистора (TY) ,тем самым открывая его и по обмоткам двигателя начинает протекать ток,что приводит к вращению ротора (M) двигателя. Вместе с тем, тахогенератор (P) передаёт мгновенное значение частоты вращения вала ротора в пропорциональный электрический сигнал. По сигналам с тахогенератора создаётся обратная связь с сигналами управляющих импульсов поступаемых на затвор симистора. Таким образом обеспечивается равномерная работа и частота вращения ротора двигателя при любых режимах нагрузки, вследствие чего барабан в стиральных машинах вращается равномерно. Для осуществления реверсивного вращения двигателя применяются специальные реле R1 и R2 ,коммутирующие обмотки двигателя.
Рис.10 Изменение направления вращения двигателя

В некоторых стиральных машинах, коллекторный двигатель работает на постоянном токе. Для этого, в схеме управления, после симистора, устанавливают выпрямитель переменного тока построенный на диодах («диодный мост»). Работа коллекторного двигателя на постоянном токе увеличивает его КПД и максимальный крутящий момент.

К достоинствам можно отнести: компактные размеры, большой пусковой момент, быстроходность и отсутствие привязки к частоте сети, возможность плавного регулирования оборотов (момента) в очень широком диапазоне — от ноля до номинального значения — изменением питающего напряжения, возможность применения работы как на постоянном,так и на переменном токе.

Недостатки — наличие коллекторно-щёточного узла и в связи с этим: относительно малая надёжность (срок службы), искрение возникающее между щётками и коллектором из-за коммутации, высокий уровень шума, большое число деталей коллектора.

6. Неисправности коллекторных двигателей

Самая уязвимая часть двигателя — коллекторно-щёточный узел. Даже в исправном двигателе, между щётками и коллектором происходит искрение, которое довольно сильно нагревает его ламели. При износе щёток до предела и вследствие их плохого прижима к коллектору, искрение порой достигает кульминационного момента представляющего электрическую дугу. В этом случае ламели коллектора сильно перегреваются и иногда отслаиваются от изолятора, образуя неровность,после чего,даже заменив изношенные щётки, двигатель будет работать с сильным искрением,что приведёт его к выходу из строя.

Иногда происходит межвитковое замыкание обмотки ротора или статора (значительно реже), что так же проявляется в сильном искрении коллекторно-щёточного узла (из-за повышенного тока) или ослаблении магнитного поля двигателя, при котором ротор двигателя не развивает полноценный крутящий момент.
Как мы и говорили выше, щётки в коллекторных двигателях при трении о коллектор со временем стачиваются. Поэтому большая часть всех работ по ремонту двигателей сводится к замене щёток.

Особых трудностей с подключением и запуском у меня не возникало.

У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

Фото 2 Три вывода обмотки.

Подключение двигателя от старой стиральной машины, схема подключения к сети 220 в

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и
после разборки стиралки на запчасти. Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость
оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах. Вот лишь несколько идей удачного применения электродвигателя от стиралки:

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно
подключить двигатель от стиральной машинки. В стиральных машинках разных поколений и стран производства, могут быть и разные типы
электродвигателей. Как правило это один из трех вариантов:

В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.
Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.
Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.
Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт.
Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.
К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.
В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.
Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену. Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.
Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)
Как это обустроено в самой стиралке для удобства.

Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга.

Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно.

При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки. Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме.
В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.

Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного. Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением. Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с
первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.
Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом «спалить» его из за того что неправильно подключили, спокойно можно и
«поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения. Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком,
поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.

О том как подключить трехфазные асинхронные двигатели к обычной бытовой сети 220 вольт, довольно подробно можно узнать в статье — «Подключение трехфазного двигателя»

Если возникает необходимость регулирования количества оборотов, можно воспользоваться

бытовым регулятором освещения (диммером).Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет
самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.

Источник: http://elektt.blogspot.com/2017/11/kak-podklyuchit-dvigatel-stiralnoj-mashiny.html

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается — двигатели оставляют и позже используют в хозяйстве (например для мини-станка). Здесь будет рассмотрен типичный двигатель от стиральной машины автомат (нового и старого типа) и схема его отдельного подключения к 220 В. Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи.

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора.

Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины.

В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Для небольших двигателей ( 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.
Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% — это в теории.
Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.
Pn [Вт] 90 120 180 250 370 550 750 1100
С [мкФ] 4 5 6 8 12 16 20 30
Полезное: Как подключить включатель на светМощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором.

Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:
для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

Сине-черным 85 Ом
Сине-зеленый 85 Ом
Черно-зеленый 80 Ом
Бело-синий 15 Ом
Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны — перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты — датчик для измерения скорости вращения мотора.

Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения.

Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

4— 5,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Источник: https://2shemi.ru/shema-podklyucheniya-motora-ot-stiralnoj-mashiny/

Подключение двигателя от стиральной машины к 220: простая схема

Схема подключения двигателя от стиральной машины к 220 V: подробное описание самой простой схемы.

Далее мы рассмотрим, как подключить двигатель от современной стиральной машины к сети 220 V.

Провода — красный, коричневый, идут от обмоток статора.
Два крайних провода, серый и зелёный — идут от щёток ротора.

Теперь собственно, как подключить двигатель стиральной машины к 220V. Всё очень просто.

Нужно включить последовательно обмотки статора и ротора, как показано на схеме.
Если нужно поменять вращение вала в обратную сторону, просто меняем местами провода щеток ротора между собой, как показано на этой схеме.
Это самый простой способ подключения, без регулятора оборотов, такой способ подключения подойдёт, при изготовлении из двигателя — наждака, сверлильного станка и прочих самоделок.
В этом видео, автор также подробно показывает подключение двигателя от стиральной машины.

Источник: http://sam-stroitel.com/podklyuchenie-dvigatelya-ot-stiralnoj-mashiny-k-220.html

Схема подключения электродвигателя стиральной машины

Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

{ ArticleToC: enabled=yes }

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Как работает асинхронный двигатель?

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

незамысловатую конструкцию;
простое обслуживание, предусматривающее замену изношенных подшипников и
периодическое смазывание электродвигателя;
бесшумную работу;
относительную дешевизну.
Недостатки, конечно, тоже есть:
низкий КПД;
большие размеры;
небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

схема подключения демонстрирует, что мотор работает без пусковой обмотки;
в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:
Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Схема подключения двигателя в старой стиральной машине

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Как подключить электродвигатель трехфазный асинхронный?

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т. д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

Источник: https://motocarrello. ru/jelektrotehnologii/1457-shema-podkljuchenija-jelektrodvigatelja-stiralnoj-mashiny.html

Двигатель от стиральной машины и схема его подключения к сети

Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.

В настоящее время при производстве стирального оборудования используется три вида двигателей.

Виды

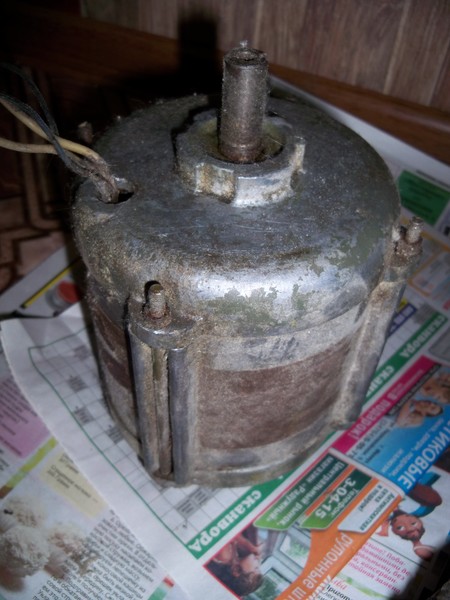

Асинхронный

Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан.

Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора.

Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.

Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.

Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.

К недостаткам устройства относят большой размер и низкий КПД.

Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.

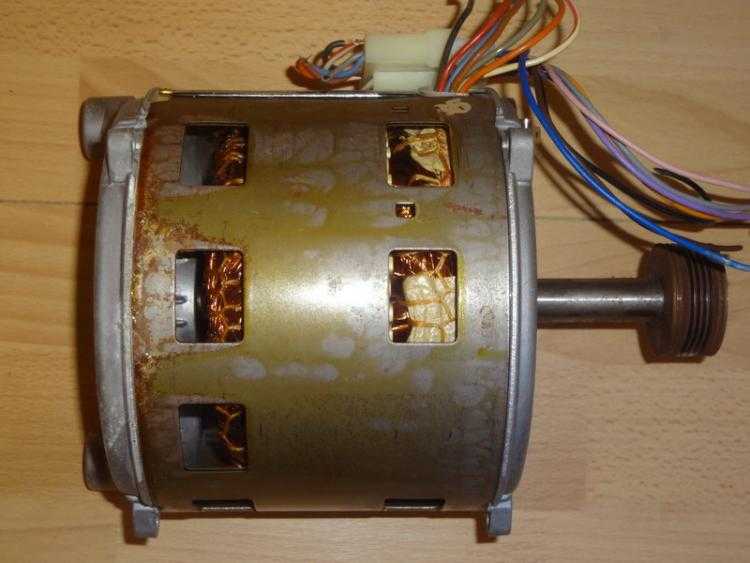

Коллекторный

Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.

Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками».

Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности.

С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.

При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке.

Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов).

Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.

Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).

Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства.

В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора.

По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.

Инверторный (бесколлекторный)

Инверторный двигатель — это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.

Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.

Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.

Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

он работает без пусковой обмотки;
для запуска мотору не нужен пусковой конденсатор.

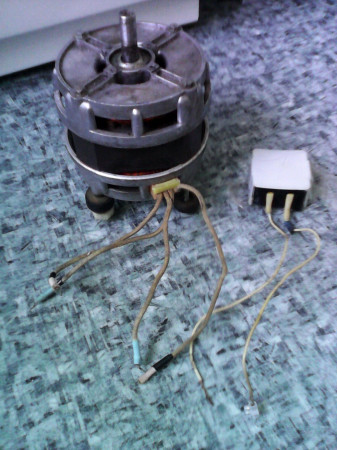

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра.

Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом.

Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу.

Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону.

Если пробный пуск прошел без накладок, устройство готово к работе.

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

Наглядно процесс подключения вы можете увидеть в следующем видео.

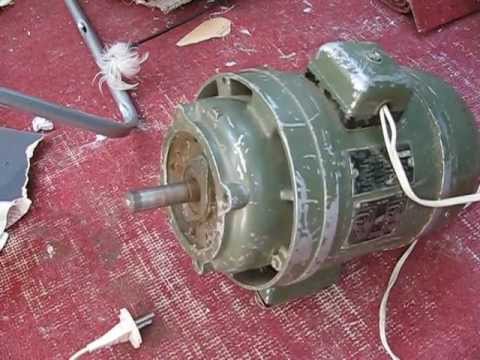

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/dvigatel-ot-stiralnoi-mashiny-i-shema-ego-podklucheniia-k-seti.html

Подключение двигателя от стиральной машины к 220 вольт, как присоединить и запустить мотор?

Электрический двигатель нередко называют чуть ли не сердцем, которое устанавливается в бытовой технике. И это не зря, ведь именно благодаря электродвигателю происходит вращение барабана, установленного в стиральной машины. Очень многие сомневаются, можно ли подсоединить движок от стиралки к другому устройству собственноручно?

Электродвигатель от сломанной стиралки

Что можно сделать с движком стиралки

Исполнить это вполне реально, даже если вы практически не разбираетесь в таких вопросах. Например, у вас вышла из строя стиральная машина марки «Индезит», при этом двигатель (мощность его составляет 430 Вт, а развивающаяся скорость достигает 11500 оборотов в минуту) ещё в рабочем состоянии, и его моторесурс ещё в норма. В таком случае он может пригодиться в хозяйстве.

Вот несколько идей, который помогут вам применить или подключить по новой двигатель установленный в стиральной машины, которая вышла из строя:

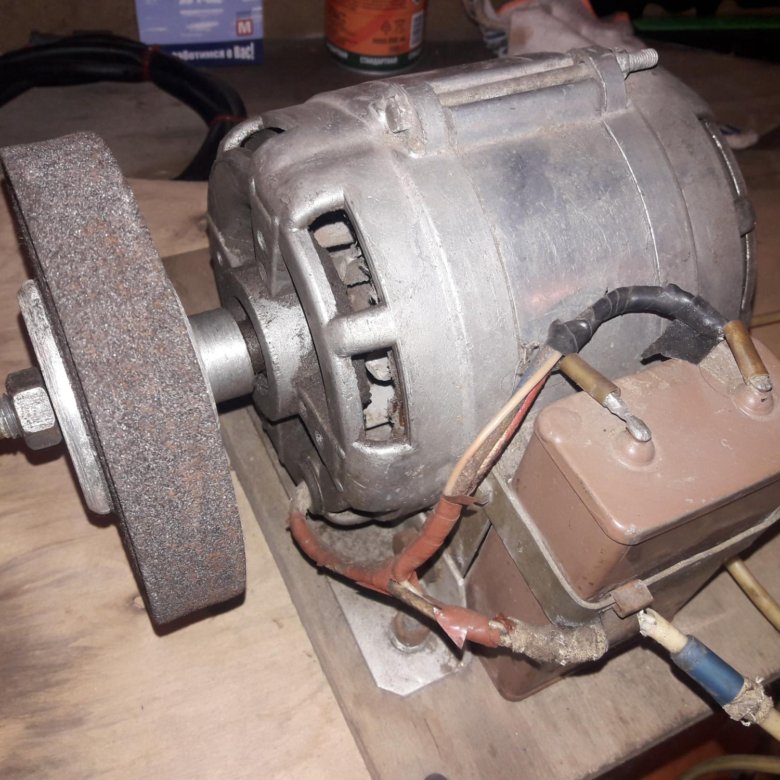

Элементарным вариантом станет создание точильного станка. В каждом доме периодически стачиваются и тупятся ножи и ножницы, которые необходимо заточить. Для этого необходимо тщательно закрепить электромотор на устойчивой поверхности, прикрепит к валу специальный камень для заточки или шлифовальный круг и включить его в сеть.
Неплохой вариант – это изготовление тротуарной плитки. Также можно сделать шлакоблоки, а если есть частный сектор, то отличная идея – это вибростол.
Для жителей деревень, которые занимаются выращиванием птиц, можно сконструировать из двигателя от стиральной машины крупорушку и мельницу для травы.
Особенности мотора – залог успешной работы
Сегодня существует более, чем достаточно различных вариантов того, как можно дать новую жизнь старому мотору из стиральной машинки, если он еще запускается.
И все эти идеи основаны на особенности мотора производить вращение разнообразных насадок или обеспечивать движение дополнительных механизмов.
Вы можете придумать ещё более оригинальный вариант использования снятого двигателя, но чтобы воплотить свою идею в жизнь, нужно понимать, каким именно образом происходит подключение двигателя от стиральной машины.
По ссылке можно узнать об особенностях инверторного мотора в стиральной машине.
Несколько полезных советов
При подключении двигателя, который остался от вашей старой стиральной машины к иному устройству нужно иметь в виду несколько важных нюансов этого процесса:
двигатели не подключаются с помощью конденсатора; не требуется пусковая обмотка.
На раздаточной коробке находятся провода различных цветов, разобраться с которыми просто необходимо:
2 белых провода – при подключении они не пригодятся, так как отвечают за то, чтобы нормально работал тахогенератор;
красный и коричневый предназначаются для того, чтобы можно было произвести обмотку статора, а также ротора;
зелёный и серый – для подключения к специальным щеткам изготовленным из графита (чаще всего подобное можно сказать о щётках двигателя стиральной машины «Индезит», в том случае когда нужна их замена).
Правильное подключение проводов – залог успешной работы мотора
Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков.
Чтобы обнаружить пары, необходимо произвести прозвон проводов по очереди (те: что предназначены для тахогенератора, должны иметь сопротивление от 60 до 70 Ом).
Эти провода лучше склеить изолентой в стороне от других, чтобы не путаться. Оставшиеся провода тоже нужно прозвонить, чтобы выявить пары.
Как заменить подшипник в стиралке, вы можете узнать в нашей статье.
Схема подключения
Чтобы продолжить работу, нужно тщательно изучить все нюансы электрической схемы подключения. В основном сделана она очень подробно и понятно даже для самого далекого от мира электротехнических средств домашнего мастера.
Подключение движка от стиралки
Подключение или же замена двигателя стиральной машины на самом деле происходит довольно просто. В первую очередь необходимо подготовить провода, которые будут использоваться для ротора, а также для статора. Сделайте специальную перемычку, которую стоит ограничить с помощью изоленты. Те два провода, которые остались подключаются непосредственно к сети.
Помните! При подключении мотора , который остался от старой стиральной машины к 220 устройство сразу же начинает активно вращаться. Поэтому, прежде чем начать работу, позаботьтесь о том, чтобы мотор крепко стоял на той или иной поверхности.
Схема подключения старого двигателя к сети 220
Если необходимо поменять направление оборотов, достаточно будет того, что вы перекинете перемычку на те контакты, которые остались. Чтобы включать и выключать устройство, необходимо подсоединить к схеме специальные кнопки. Для того, чтобы это осуществить, нужно воспользоваться соответствующими схемами, которые запросто можно найти на специальных сайтах.
Теперь мы знаем, как именно можно подключить двигатель так, чтобы его еще можно было достаточно долго использовать. А как же можно усовершенствовать полученное устройство?
Регулирование оборотов
Для исправной работы нужен регулятор оборотов
Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.
Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя). Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).
Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.
Виды движков
Разновидности движков от стиралок

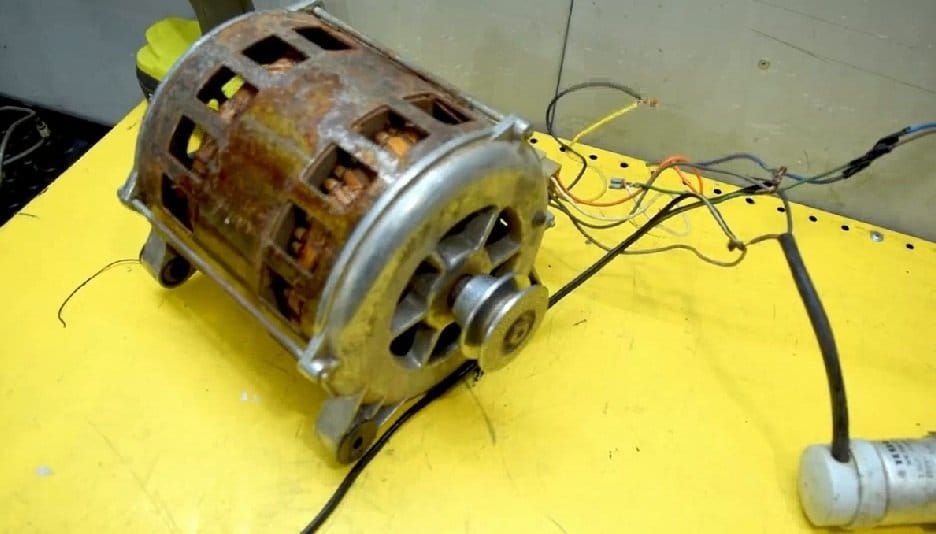

Асинхронный. Вынуть его можно только вместе с конденсатором, который бывают совершенно различными для каждой модели стиральной машинки. Не рекомендуется нарушать соединение такого двигателя с батареей, если её корпус герметичен и образован из различного металла или пластика.
Внимание! Асинхронный двигатель вынимать из стиральной машины разрешается только, когда конденсатор совершенно разряжен, поскольку так можно избежать удара током.
Асинхронный мотор
Низковольтный двигатель коллекторного типа. Характеризуется наличием на статоре регулярных магнитов, которые поочередно подключаются к току постоянного напряжения. На корпусе такого двигателя есть наклейка, на которой помещена цифра максимально допустимого напряжения. Электронный двигатель.
Такой вид устройства необходимо отсоединять только вместе с электронным блоком питания (ЭБУ), на его корпусе размещают наклейку с величиной максимально допустимого напряжения подключения. Обратите свое внимание на полярность, ведь двигатели с таким принципом работы не имеют нужного реверса.

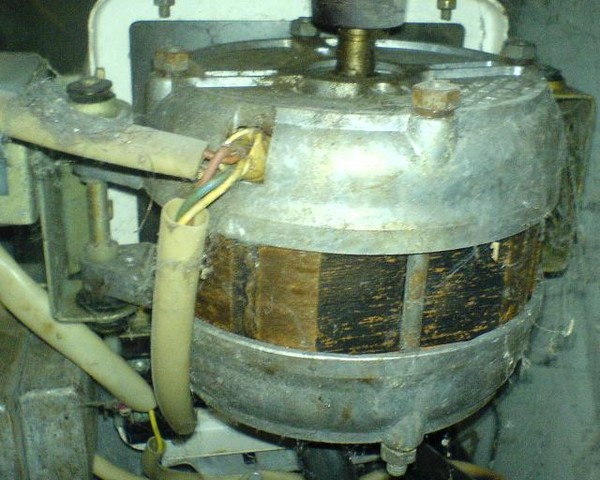

Частые поломки: с чем можно столкнуться
Как подключить электрический двигатель от старой стиральной машинки, теперь известно. Но бывают ситуации, когда мотор не запускается. Каковы же причины и пути решения такой неприятности?
Попробуйте проверить в каком состоянии находится нагрев мотора после его трехминутной работы. За такое короткое время все детали не могут нагреться одинаково, поэтому у вас есть возможность выявить место неисправности, которое будет слишком нагрето. Это может быть узел подшипника, статор и прочее.
Разные неисправности движков
Главными причинами, по которым та или иная деталь слишком нагрелась, могут быть следующие:
засорившийся или вышедший из строя подшипник;
чрезмерно расширенная емкость конденсатора.
Правильное подключение движка
Для правильного подключения двигателя, который остался от старой стиралки, достаточно минимальное количество знаний и немножко усилий. Также для данной цели используется обмотка с применением мультимера. Для обнаружения нужных проводов, требуется провести прозвон обмотки. Это позволит подобрать нужные пары для подсоединения. Делается все очень просто.
Мультимер подключается к одному проводу, а вторым концом прибора стоит по очереди касаться к другим проводам, чтобы найти нужную пару. Также стоит зафиксировать заранее, какая присутствует величина сопротивления обмотки. В дальнейшем эта информация пригодится.
После окончания процедуры прозвона, у вас должно получиться 2 обмотки, которые бы имели разные показатели сопротивления.
Данные обмотки делятся на два совершенно разных типы. Одна обладает показатель рабочего сопротивления. Второй вид обмотки относится к числу пусковых деталей. Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой.
Для того, чтобы мотор от стиралки работал полноценно нужно использовать или кнопку, или специальное пусковое реле. В качестве кнопки можно взять даже ту, которая устанавливается для дверного звонка.
Главное, чтобы она не имела фиксируемого контакта.
Новая жизнь старого мотора – использование в других целях
Процесс подключения движка, который остался от старой стиралки невероятно простой и легкий. Достаточно найти ему правильное и полезное применение. Тогда он сможет послужить вам еще некоторое время. Можно поэкспериментировать и сделать действительно полезное оборудование, которое упростит вашу жизнь в других сферах. Немного фантазии и умений достаточно, чтобы все получилось.
Источник: https://TechnoSova. ru/dlja-chistoty-i-porjadka/stiralnaja-mashina/zamena-i-podkljuchenie-dvigatelja/

Самодельная мясорубка с двигателем от стиральной машины

Слово мясорубка вводит некоторых обывателей в ступор, но между тем ничего необычного в этом слове нет. Болгаркой называют разновидность шлифовального станка, который предназначен для более тонкой финишной шлифовки какой-либо детали. В этой статье мы расскажем о том, как сделать самодельную мясорубку с двигателем из стиральной машины автомат, надеемся, эта информация будет вам полезна.

Применение машин

Прежде чем приступить к сборке машины с использованием двигателя от стиральной машины, помните о технике безопасности. Процесс сборки и дальнейшего использования самодельного станка может быть опасен для вашего здоровья. Будьте предусмотрительны и осторожны, если вы не уверены в своих силах, лучше не браться за изготовление самодельного станка.

Итак, где используется болгарка, зачем она вообще нужна в хозяйстве? По большей части наждак требуется для хозяйственных нужд. Кстати наждак из стиральной машины своими руками сделать даже проще, чем болгарку, если интересно, читайте одноименную публикацию, размещенную на нашем сайте. Болгарка, в отличие от наждака, требуется в тех случаях, когда нужно быстро и качественно отшлифовать любую поверхность.

Внимание! Ленты (75х457 мм) с любой рабочей поверхностью продаются на шлифовальных машинах, так что никаких проблем в дальнейшем возникнуть не должно.

Например, если вы делаете ручку для сельхозинвентаря или планки для пчелиных рамок, то эти детали нужно в финале отшлифовать, чтобы потом не было проблем. Можно выполнить эту работу вручную, но тогда будет потрачено много сил и энергии. Гриндер сделает процесс снятия шкур простым и незатейливым.

Изготавливаем механизм

Важнейшим элементом, помимо двигателя от стиральной машины, является самодельный подвижный узел, с помощью которого происходит натяжение ленты и регулировка ее положения. Можно купить готовый подвижный механизм для такой машины или заказать его изготовление у мастеров, но тогда стоимость готового изделия будет приближаться к цене заводской болгарки, что, конечно же, недопустимо. Вот и попробуем сделать эту самую главную деталь своими руками. Какие материалы потребуются:

несколько штук уголка 30 мм, один длинный — 40 см и два коротких 15 и 25 см;
два длинных болта и дюжина гаек;
шпилька;
пружина на болт;
полоса металлическая 30х100 мм;
короткие болты, шайбы, гайки.

Детали ролика пришлось обтачивать на токарном станке. Вы можете увидеть их на рисунке ниже. Два подшипника, гайка, сам ролик и своеобразный вал.

Соответственно из инструментов нам потребуются: токарный станок, болгарка, дрель, электросварка, гаечные ключи, пассатижи и «ангельское терпение». Делаем следующее. Привариваем друг к другу уголки и пластины так, как показано на рисунке ниже. В конце конструкции вставляем болт с пружинкой. Этот болт нам понадобится для регулировки натяжения ленты.

! Основной болт будут удерживать две небольшие пластины с отверстиями и резьбой, которые приварены к низу уголка перпендикулярно ему.

Далее в верхней части основного уголка просверлите отверстие, вставьте в него короткий болт и закрепите короткий кусок уголка. Эта деталь должна немного двигаться из стороны в сторону и в свою очередь к ней будет крепиться ролик с подшипниковым механизмом. Движение этого кусочка уголка впоследствии позволяет регулировать положение ленты.

Собираем механизм ролика и крепим его к уголку. Сильно затягивать не нужно, чтобы ролик свободно вращался, но и он не должен соскочить с подшипников, поэтому подшипники прихватываем к ролику сваркой, и затягиваем контргайки на концах вала. ролика в уголке, потребуется просверлить еще одно отверстие и закрепить в нем шпильку, на одном конце которой нужно закрутить две гайки, а другой конец будет упираться в основной уголок. Очень важно, чтобы шпилька была закручена и закручена ниткой.

Короткий уголок, приваренный перпендикулярно основному уголку с прикрученным к нему куском ДСП, служит направляющей, а главное защищает руки мастера при регулировке движения ленты. Для безопасности это важно, так как самодельная болгарка регулируется шпилькой, которая находится в опасной близости от активно движущегося ремня. Ну вот и все, механизм готов, теперь можно подключить двигатель, надеть на его вал втулку, соединить все это с подвижным механизмом и приступить к испытаниям.

Двигатель и вал

О том, как подключить двигатель от стиральной машины Мы уже достаточно много говорили и не будем повторяться. Переходим сразу к следующему и завершающему этапу сборки болгарки. Мы будем подключать двигатель от старой стиральной машины-полуавтомата. Кожух двигателя защищаем листом тонкой жести и закрепляем на подходящей станине . В нашем случае станину мы сварили из уголков, но можно закрепить двигатель прямо на верстаке.

! Конденсатор, управляющий запуском двигателя, можно взять из того же полуавтомата стиральной машины.

Как видите двигатель мы взяли сразу с длинным валом, но если у вас обычный двигатель от стиральной машины с коротким валом, то придется что-то изобретать и увеличивать его длину. На рисунке выше вы видите, что на вал двигателя надевается специальная деревянная втулка, которую мы выточили на станке. На эту втулку мы наденем шлифовальную ленту. Подвижный механизм, который мы сделали ранее, будет закреплен чуть выше двигателя. В итоге у вас получится станочка, которую вы можете видеть на рисунке ниже.

В заключение отметим, что сделать болгарку из двигателя стиральной машины непросто, но если есть желание и руки чешутся, то можно потратить пару дней и сделать нечто похожее на то, что было представлено на ваш суд в этой публикации. Главное не торопиться и помнить о мерах безопасности, удачи!

Извлечение хороших деталей из старых стиральных машин
Покупки: Недвижимость | Костюмы | Гитары
webpublications.com.au/static/images/interface/as/v3/top.jpg» alt=»» valign=»middle»>
Эта проблема Архивные статьи Блог О нас Свяжитесь с нами
ПОИСК

Выпуск: 658 Раздел: Особенности DIY Tech 15 октября 2013 г.
Джулиана Эдгара
Нажмите на фото, чтобы увеличить его
Кратко. ..
Бесплатно….
Моторы
Насосы
Электромагнитные клапаны
Оборудование
Электронные компоненты
Написать другу Распечатать статью
Эта статья была впервые опубликована в 2010 году.
Стиральные машины сильно изменились за последние годы. В то время как когда-то типичная стиральная машина представляла собой конструкцию с вертикальной загрузкой, ременным приводом и механическим управлением таймером, в более поздних машинах используются такие технологии, как прямой привод, полностью электронное управление и множество проводов. И эти аспекты делают любую стиральную машину, выпущенную за последние 10 лет, достойной утилизации из-за ее внутренних частей.
Для этой истории мы разобрали два фронтальных погрузчика, но в прошлом мы также разобрали множество погрузчиков с вертикальной загрузкой.
Двигатели
Все стиральные машины имеют внутри мощный электродвигатель. Большинство машин имеют ременный привод; то есть они используют электродвигатель, который легко снимается и затем может использоваться как автономный двигатель для привода чего угодно — от ленточной шлифовальной машины до вентилятора. Однако при очень низкой цене электродвигателей этот тип электродвигателя может стоить, а может и не стоит утилизировать. Если вы берете двигатель, не забудьте также взять пусковой конденсатор, если он установлен.
В некоторых стиральных машинах, особенно в моделях Fisher и Paykel, используется особый двигатель большого диаметра с прямым приводом. Их можно снять вместе с валом и подшипниками из нержавеющей стали, а затем использовать в качестве ветрогенератора, генератора воды или даже бесщеточного двигателя постоянного тока. Выполнив поиск в Интернете в разделе «Мотор-генератор Fisher and Paykel», вы найдете сайты, описывающие, как эти двигатели можно легко модифицировать (как показано здесь) для достижения отличных результатов. И, если вы не хотите оставлять мотор, их обычно можно продать через Интернет.
Насосы
Электрический насос от стиральной машины обычно тихий, относительно маломощный (например, 30 или 40 Вт), может работать с горячей водой и имеет съемный ворсовый фильтр. Эти характеристики делают их идеальными для циркуляции воды в солнечных водонагревателях или для перекачки воды под низким давлением. Всегда следите за тем, чтобы проводка была надлежащим образом изолирована и вода не могла соприкасаться с ней.
Соленоиды
В каждой стиральной машине есть два, а иногда и три соленоида. Соленоиды представляют собой электрические клапаны, которые регулируют поток воды. В большинстве стиральных машин используются соленоиды на 240 В (т. е. от сети), в то время как в некоторых (например, Fisher и Paykel) используются соленоиды на 12 В.
Соленоиды низкого напряжения можно легко и безопасно использовать для управления потоком воды в самых разных областях, включая солнечные водонагревательные системы, садоводство, транспортные средства для отдыха или системы впрыска воды с турбонаддувом / системы распыления промежуточного охладителя. Они выдерживают высокое давление воды и обычно герметичны.
Датчик уровня воды
В старых стиральных машинах используется механический датчик давления для определения уровня воды. Регулировка уровня воды достигается за счет изменения предварительной нагрузки пружины. Эти переключатели просты в использовании, очень чувствительны и всегда заслуживают спасения. Дополнительную информацию см. в разделе Реле давления с нулевой стоимостью.
В более современных машинах используется электронный датчик с переменным выходным сигналом. Звучит неплохо, но в большинстве этих датчиков используется железный сердечник, движущийся внутри инкапсулированной электроники, и я не нашел простого и эффективного способа взаимодействия с ними.
Температурный датчик
Многие стиральные машины оснащены нагревательными элементами, чтобы сделать воду более горячей, чем может обеспечить бытовой водонагреватель. Эти машины используют датчик температуры для контроля действия нагревательного элемента. Эти датчики превосходны, имеют конструкцию из нержавеющей стали и реагируют довольно быстро. Они используют конструкцию NTC, в которой сопротивление падает с повышением температуры. Как таковые, они подходят для измерения температуры в ряде приложений.
Обратите внимание, что обесцвечивание, показанное на конце этого сенсора, было просто мыльным налетом — его сразу же стерли.
Электронные компоненты
Большая часть электроники в стиральных машинах «залита», то есть платы покрыты толстым слоем резинового пластика, обеспечивающим их гидроизоляцию. Практически невозможно спасти компоненты от этих плат. Однако панель управления обычно не залита. Поместив плату панели управления в тиски и направив тепловую пушку на сторону пайки, одновременно вытягивая компоненты с другой стороны плоскогубцами, можно спасти детали буквально за секунды.
Вот что здесь было сделано: более 50 красных светодиодов, два цифровых дисплея, около 15 миниатюрных кнопок и поворотный энкодер были спасены всего за несколько минут. Быстрее, чем идти в магазин за светодиодами!
Оборудование
Во многих стиральных машинах имеется удивительно большое количество оборудования. Большая часть из них высокого качества — саморезы из нержавеющей стали, крепёжные винты с толстым покрытием, а в фронтальных погрузчиках — множество длинных болтов-саморезов с шестигранной головкой (они скрепляют половинки барабана).
Поскольку бак стиральной машины должен справляться с неуравновешенными нагрузками, большинство машин оснащены пружинами, позволяющими боковое движение (машины с верхней загрузкой) или вертикальное движение (фронтальные загрузчики) бака. Эти пружины рассчитаны на большую нагрузку.
Вы также найдете различные шланги…
…и пружинные зажимы, удерживающие их на месте.
Наконец, обычно имеется множество проводов разного сечения и цветов — идеально, когда вам нужен короткий соединительный провод.
Заключение
К тому времени, когда вы выбросите корпус, чашу (нержавеющая сталь – она стоит денег на свалке!), внутренние грузы и другие громоздкие детали, оставшиеся хорошие детали можно будет хранить буквально в обувной коробке. .. так что не похоже, что спасенные части занимают много места.
Но еще лучше, если вы рассортируете детали — светодиоды в соответствующий ящик в шкафу электронных деталей, саморезы с другими вашими саморезами и так далее. Затем, в следующий раз, когда вы будете искать эти компоненты, вы волшебным образом обнаружите, что у вас есть из чего выбрать!
Вам понравилась эта статья?
Поддержите AutoSpeed небольшим взносом. Подробнее…

Поделиться этой статьей:
Твит
Другие наши самые популярные статьи.
Вольты, амперы и омы
DIY Tech Features — 16 декабря 2008 г.
Как электронно модифицировать свой автомобиль, часть 3
Другой электрический вентилятор
DIY Tech Features — 9 июня 2009 г.
Снова погоня за перегревом!
Ford в США заявляет, что турбодвигатели скоро будут доступны почти во всех их автомобилях — вот первые технические характеристики нового поколения
— 14 июля 2009 г.
Форд EcoBoost Twin Turbo V6
Последствия
Специальные возможности — 23 марта 2010 г.
153 км/ч в зоне 110
Планировка домашней мастерской – варианты хранения
DIY Tech Features – 30 сентября 2008 г.
Строительство домашней мастерской, часть 8
Насколько они были хороши?
Специальные функции — 15 июня 2010 г.
Первый Холденс
Наблюдение за заливкой алюминиевого впускного коллектора
Технические характеристики — 2 декабря 2008 г.
Металлическое литье, часть 3
Стоит ли настраивать двигатель цилиндр за цилиндром?
Технические характеристики — 4 февраля 2008 г.
Тюнинг цилиндров
Это изменило то, как все относятся к железнодорожным путешествиям
Специальные выпуски — 18 августа 2009 г.
Пионерский Зефир
Разработка передового транспортного средства с приводом от человека
DIY Tech Features — 12 мая 2009 г.
Мел, Часть 1
Кто изобрел стиральную машину? Познакомьтесь с удивительными предками вашей стиральной машины
Слишком долго (думаю, тысячи лет) женщинам и детям приходилось шлепать белье о камни рядом с рекой, а затем доводить руки до раннего артрита с помощью мочалки.
Благодаря моменту лампочки одного парня эти дни давно прошли. Ну, не так долго, как можно подумать. Акту бросания белья в ванну, которая выполняет большую часть работы, едва исполнилось 250 лет.
Всем этим мы обязаны человеку, который изобрел стиральную машину, и его единомышленникам, которые усовершенствовали эту концепцию, пока не появилась автоматическая стиральная машина (и даже сушилка). Итак, давайте знакомиться с Джоном Тайзаке и его любопытным устройством!
Содержание
Ну, может быть, это не Джон Тайзак
Ходят слухи, что первое стиральное устройство было детищем не Джона Тизаке, а итальянца по имени Якопо Страда (1515–1588).
Страда был одаренным ювелиром и торговцем антиквариатом. Он также был официальным архитектором трех римских императоров. С таким прославленным резюме можно понять, почему слух может быть правдой! К сожалению, лишь пара книг шепчет о Страде, и нет убедительных доказательств того, что его изобретение в то время стало популярным.
Стиральная машина Strada
Попытка Страда освежить белье без камня описана в двух книгах. В книгах «Ремесло стирки» (Анклифф Принс) и «Спасти женские жизни» (Ли Максвелл) упоминается то, что сегодня никто из нас не признал бы стиральной машиной.
Объект представлял собой желоб, наполненный водой и нагреваемый печью внизу. Невезучий человек, выполнявший работу по дому, должен был бить по воде и вращать маховик, чтобы устройство работало. Хотя это, несомненно, было лучше, чем чистить халат в реке, это устройство все же требовало больших физических усилий.
Идея, изменившая мир, была многозадачной мечтой
Официальная история стиральной машины, кажется, начинается с патента 271. Это был номер, который британский изобретатель Джон Тайзак получил для своей машины в 1691 году.
Для многих, Машина Tyzacke считается первой в мире настоящей стиральной машиной, но правда была более примечательной. Так называемый «движок» выбил ерунду из множества вещей. Это включало минералы, чтобы разбить их на части, подготовку кожи, измельчение семян или древесного угля, переработку целлюлозы для бумаги и стирку белья, ударяя одежду и поднимая воду.
Твик Шеффера
Якоб Шеффер (1718–1790) был творческим и занятым человеком. Ученый немецкого происхождения был очарован грибами и открыл множество новых видов. Помимо того, что он был писателем, он также был профессором, пастором и изобретателем. Шеффер был выдающимся изобретателем, особенно в области производства бумаги. Но именно его дизайн стиральной машины, который он опубликовал в 1767 году, принес ему место в книгах по истории.
Schäffer был вдохновлен другой машиной из Дании, которая, в свою очередь, была создана на основе британского творения, мало чем отличающегося от Yorkshire Maiden. В 1766 году он опубликовал свой вариант (видимо, с некоторыми улучшениями). Несмотря на все ухищрения, кому-то все же пришлось крутить белье в ванне рукояткой.
Изобретение имело больший успех, чем изобретение Джона Тайзаке. Сам Шеффер произвел шестьдесят стиральных машин, и Германия продолжала производить больше, по крайней мере, столетие после этого.
Первая машина с вращающимся барабаном
Первая машина с вращающимся барабаном не была автоматической, но это был шаг в правильном направлении! Генри Сидджер зарегистрировал свое изобретение в 1782 году и получил английский патент 1331. У него также была рукоятка, помогающая вращать барабан. Когда барабан вращался, вода проходила через стержни и смывала белье.
Таинственная машина Бриггса
Один из первых патентов США на стиральную машину был выдан в 1797 году. Изобретателем был человек по имени Натаниэль Бриггс из Нью-Хэмпшира. Сегодня мы понятия не имеем, как выглядела эта стиральная машина, потому что в 1836 году Патентное ведомство охватило огромный пожар. Многие записи были утеряны, в том числе описание изобретения Бриггса.
Патент 3096
Спустя семь лет после того, как пожар уничтожил работу Бриггса, еще один патент на стиральную машину был выдан американцу Джно Шугерту из Элизабет, штат Пенсильвания. Это был патент США 309.6, и, к счастью, сегодня существует хорошее описание устройства.
Машина Шугерта
Шугерт объединил то, что он назвал «стиральной доской Fiat с коробкой». Его конструкция утверждала, что устройство может без вреда стирать одежду. Другими словами, ткани не были чрезмерно натерты или отжаты в процессе стирки.
Для использования машины Шугерт посоветовал предварительно намылить одежду и положить ее в коробку, прежде чем наполнить ее водой. Работая ручками стиральной доски, белье перемешивалось взад и вперед, постоянно поддерживая движение, пока оно не стало до блеска чистым. Минус порка камнями.
История Джеймса Кинга и Гамильтона Смита
Эти ребята никогда не работали вместе, но оба они были американскими изобретателями, работавшими над собственными проектами великой стиральной машины.
Джеймс Кинг был первым, кто подал патент в 1851 году, но не дорабатывал свою машину до 1874 года. Усилия Гамильтона Смита приземлились между этими двумя периодами. Он запатентовал свою машину в 1858 году и в ее окончательном виде.
The King Device
Эта стиральная машина значительно снижает физические усилия, которые женщинам приходится прилагать для стирки одежды. Он по-прежнему работал с ручным приводом, но только в начале стирки. Основные особенности включали деревянный барабан, отжим и рукоятку, которая приводила в действие двигатель. Этот двигатель, возможно, является причиной того, что некоторые считают стиральную машину Кинга первой машиной, которая по праву считается самым ранним «предком» современных стиральных машин.
Устройство Смита
Команда Смита утверждает, что настоящим изобретателем стиральной машины является Гамильтон Смит. Хотя это спорно, Смит действительно достиг чего-то, чего не было ни у кого другого. Он создал первую в мире ротационную стиральную машину, впервые открыв дверь прядильным машинам.
Сноска по имени Уильям Блэкстоун
Бедный Уиллам Блэкстоун определенно не заслуживает того, чтобы его называли «сноской», особенно если учесть, как он любезно пытался помочь своей жене. В течение 1920-го века, когда Смит и Кинг создавали свои машины, версии для бытового использования толком не существовало. Большинство шайб были созданы только для коммерческих целей.
Однако Уильям Блэкстоун хотел создать что-то более доступное и менее громоздкое. Так, в 1874 году он создал первую машину для домашнего использования, чтобы облегчить жене хлопоты по стирке.
Первая электрическая стиральная машина (наконец-то!)
Шел 1901 год. Правильно — электрической стиральной машине всего 120 лет. Изобретателем, ответственным за эту промышленную революцию, был человек по имени Альва Фишер. Уроженец Чикаго получил патент США 966 677 в том году, и все люди, занимающиеся стиркой, никогда не оглядывались назад.
Машина Фишера
Первая в мире электрическая стиральная машина была продана населению под торговой маркой Thor. У него было много общего с современными приборами. Драм-машина приводилась в действие электродвигателем, и время от времени барабан менял свое направление.
Стиральная машина будущего
Стиральная машина будущего выглядит лучше, чем когда-либо. Многие изобретатели используют гениальные идеи, чтобы превратить эти приборы в современные чудеса, которые сделают день стирки увлекательным занятием (или, конечно, менее обременительным).
Взгляд на стаканы завтрашнего дня
Некоторые концепции уже доступны для публики, например iBasket. Эта стиральная машина избавляет от рутинной работы по перетаскиванию грязного белья из корзины для белья в стиральную машину. Прибор маскируется под корзину для белья и после заполнения автоматически запускает процесс стирки и сушки.
Будущее стиральной машины во многом зависит как от стиля, так и от функциональности. Среди предстоящих проектов есть стиральные машины, которые больше не будут бельмом на глазу в доме, в том числе барабан, который хранится на подставке в виде статуи и вращается под действием магнетизма. Он настолько ультрасовременный, что посетители могут принять его за декор.
