Как подключить двигатель от старой стиральной машины через конденсатор: Как подключить двигатель от старой стиральной машины — инструкция — Tehnodom72.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары

Содержание

Подключение двигателя стиральной машинки

Подключить двигатель от изжившей себя машинки-автомата для создания нужных в хозяйстве вещей – дело несложное, если вы определитесь, какой самодельный агрегат вам нужнее, куда целесообразнее использовать механизм, моторесурс которой еще далеко не исчерпан.

Варианты того, как использовать мотор от старой стиральной машины

Существует много идей, куда можно приспособить высокооборотный электродвигатель, если стиральная машина уже свое отслужила. Зачастую в хозяйстве всегда понадобится устройство для заточки ножей, топора, ножниц. Такой прибор можно сделать, если правильно подключить мотор и закрепить на нем специальный точильный камень.

Если у вас на повестке дня строительная тематика, можно сконструировать вибратор, способствующий усадке бетона. Некоторые мастера приспособили силовой механизм для создания вибростола, очень актуального при домашнем изготовлении тротуарной
плитки, шлакоблоков.

Оригинальное и актуальное применение двигателя от старой стиральной машины возможно в сельскохозяйственных целях. К примеру, мельница для свежей травы – хороший способ скармливать птице полезную еду, делать заготовки на зиму для животных, утилизировать сорняки.

Вариативность применения электродвигателя очень разнообразная, суть процесса заключается в возможность вращать на высоких оборотах разные насадки, приспособления, приводить в действие механизмы.

Но какой обычный или неординарный способ вы бы не выбрали, вам все равно нужно правильно подключить мотор от старой машинки-автомата.

Как безошибочно подключить электродвигатель от стиральной машины

Реализуя идею о вторичном использовании мощного высокооборотного мотора от старой автомат-машинки, помните о двух важных аспектах:

агрегаты такого типа запускаются без пускового конденсатора;
пусковая обмотка также не понадобится.

Теперь пора разобраться с цветными проводами, находящимися возле механизма:

два провода белого цвета останутся незадействованными, через них можно будет измерять обороты;

красный и коричневый – направлены на обмотку;
функции серого и зеленого – питать щетки.

Алгоритм непосредственного подключения

Первый вывод от обмотки снабжаем источником питания, к следующему подсоединяем одну щетку, а вторую подключаем к еще одной жиле источника питания (естественно, 220В). На этом этапе рекомендуется удостовериться в работоспособности мотора. Если вы все сделали правильно, включайте устройство, оно должно вращаться и будет слышен шум. Но заметьте, вращательные движения происходят в одном направлении.

Задача: сделать реверс, регулятор интенсивности оборотов

Заставить мотор крутить в обратном направлении можно, если сменить порядок подключения щеток. Теперь убедитесь в функционировании агрегата при таком раскладе. Работает? Тогда все выполнено верно.

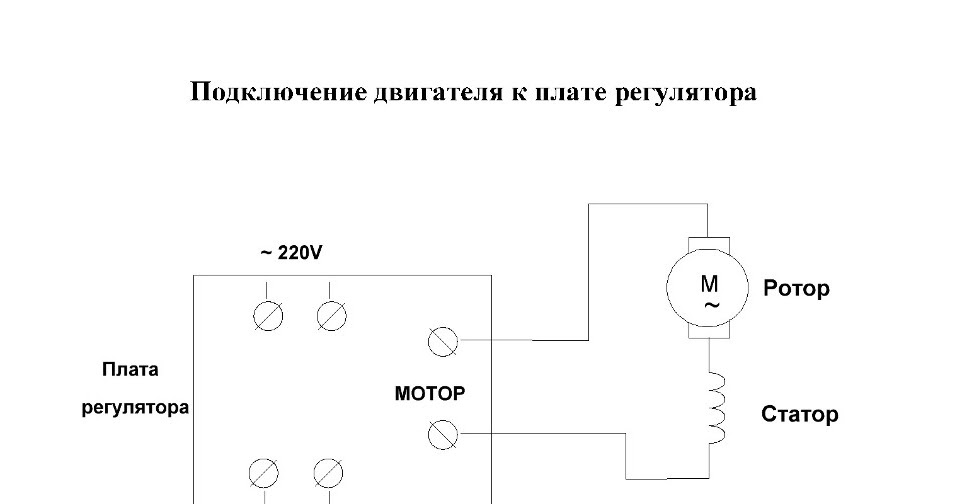

При необходимости регулируемого количества оборотов можно воспользоваться регулятором интенсивности комнатного освещения. Но устройство требует доработку, поскольку по мощности оно не рассчитано на контроль интенсивности оборотов мотора. Чтобы получить соответствующую техническим характеристикам мотора возможность контроля оборотов, можно из той же машинки-автомата извлечь симистор с радиатором и впаять его на место маломощной детали в микросхеме регулятора освещения.

Такая процедура требует определенных навыков, важно не допускать перегрева микросхем. Начинать манипуляции рекомендовано либо компетентным в этих делах, либо тех, кого больше интересует процесс, нежели итог.

Зачастую мотор от машинки-автомата вполне нормально справляется с поставленными задачами и без возможности контроля интенсивности оборотов.

[sc:vtexteads ]

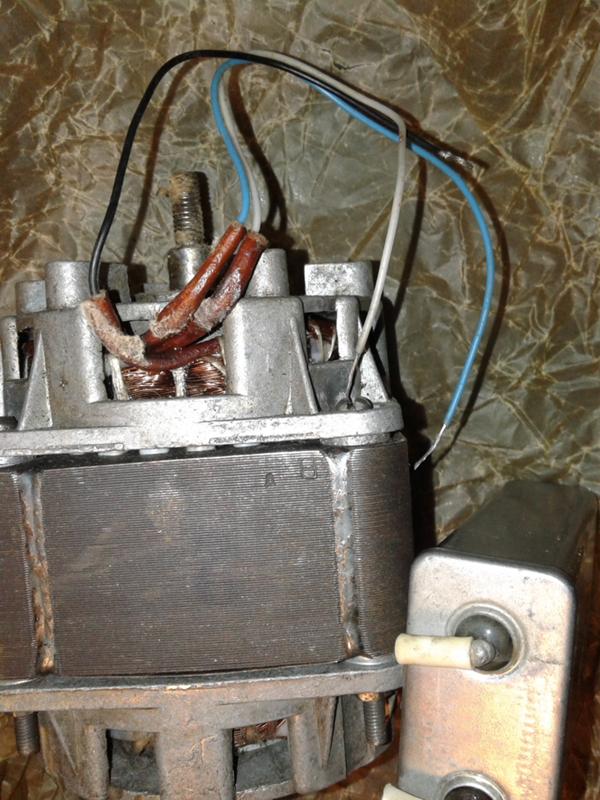

Мотор от старой стиральной машины: как с ним?

Подключить эти старейшины из мира бытовой техники немного сложнее, здесь понадобиться тестер, чтобы прозвонить сопротивление обмотки двигателя и отыскать нужные вводы-выводы.

Нужен мультиметр (тестер) в режиме роботы на измерение сопротивления, бумага и ручка. Прикасаясь по очереди концом тестера к проводам, ищите пары, т. е. записывайте показатели. Подберите пары, ориентируясь по принципу: пусковая/рабочая. В пусковой сопротивление больше, нежели у рабочей.

Важно: конденсатор для запуска также, как и в автомате, не нужен. Это связано с наличием пусковой обмотки. Если захотите поставить конденсатор, электродвигатель просто сгорит.

А вот пусковое реле или функциональная кнопка необходимы. В кнопке контакт должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка.

Алгоритм подсоединения

220 В нужно подать на рабочую обмотку. Такое же напряжение необходимо и для запуска (к кнопке), но оно используется кратковременно, для того, чтобы агрегат начал вращение. Далее кнопка отпускается, питание на пусковую обмотку не подается. При необходимости реверса перемените контакты обмотки.

Нюанс: работать двигатель должен только на ровной поверхности. Нужна надежная фиксация устройства, лучшим вариантом будет его стационарное применение. При использовании электродвигателя в целях заточки ножей, топоров и др. не забывайте о правилах безопасности, поскольку количество оборотов в минуту довольно внушительное.

Возможные неисправности моторов от стиральной машины

Соорудив нужное в хозяйстве устройство, оценив его преимущества, нужно уделять немного времени тестированию исправности и беспроблемной функциональности в дальнейшем.

Одной из наиболее частых причин поломки мотора есть перегрев. Он происходит в случае износа подшипников или их загрязнении. Поэтому вовремя реагируйте на признаки некорректного функционирования агрегата.

▶▷▶▷ схема электродвигателя стиральной машины вятка

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	28-05-2019

схема электродвигателя стиральной машины вятка — Подключение мотора от стиральной машины Вятка — YouTube wwwyoutubecom watch?vn0elQGvdMis Cached Как подключить двигатель от стиральной машины ДАСМ-2УХЛ4 на малые и большие обороты Схемы подключения и параметры электродвигателей стиральных wwwsuperhandsrudvigvatkahtml Cached Схемы подключения и параметры электродвигателей стиральных машин ВЯТКА Схема Электродвигателя Стиральной Машины Вятка — Image Results More Схема Электродвигателя Стиральной Машины Вятка images Подключение двигателя стиральной машины к 220 вольт usluga-spbrusamstir5html Cached Схема подключения двигателя стиральной машины к 220 вольт Переделка мотора Если стиральная машина сломалась, а двигатель еще работает,то ему можно найти применение Ремонт стиральной машины Вятка-автомат 12-01 wwwelremontrustirmst_russtrus_rem5php Cached Самостоятельный ремонт стиральной машины Вятка -автомат 12-01 Основным преимуществом машины является полная автоматизация режимов стирки, включая предварительную и основную стирки, полоскание, специальную Устройство и ремонт малогабаритной стиральной машины Мини-Вятка wwwвремонтsubytovoi-tehnikistatyi155 Cached Разборка машины стиральной машины Мини- Вятка Разборка машины Вынуть пробку 15 (см рис 1), отвернуть винт 16 и снять ручку 14 Подключение двигателя от стиральной машинки Вятка radioshemkaru2016-06-20-08-39-33v-bytu130 Cached Поиске в интернете ничего не дали, только теория И написал статью, как подключить двигатель от стиральной машины Вятка с 8 контактами Наждак из двигателя от Вятки автомат — YouTube wwwyoutubecom watch?vc_-Mr0jEQB0 Cached Как подключить двигатель от старой стиральной машины через конденсатор или без него — Duration: 4:50 Сreative Weekdays Подключение электродвигателя от стиральной машины схема mashmasterrukak-podklyuchit-dvigatel-ot Cached Вы хотите знать, как подключить двигатель (мотор) от стиральной машины ? Для этого вам необходимо внимательно изучить схему ниже Ремонт стиральной машины Вятка-автомат 4ФБЭ wwwelremontrustirmst_russtrus_rem24php Cached Надежная работа стиральной машины обеспечивается только при правильной ее эксплуатации, поэтому смотрим Инструкцию по эксплуатации стиральной машины Вятка -автомат и не делаем ошибок Инструкция Вятка Автомат 12 — zavodwheels zavodwheelsweeblycombloginstrukciya-vyatka-avtomat-12 Cached Инструкция для стиральной машины Вятка Катюша 722р Итак, стиральная машина Вятка Катюша доставлена вам домой из магазина в Она запитывается от медного провода на 1,5 кв Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,360

В 1980 году выпущена пробная модель Вятка-автомат-12 (число 12 означает количество программ. Вятка-а
втомат марка стиральных машин производства завода Веста г. Киров . Стиральные машины Вятка ХОЛОДИЛЬНИК.RU в Санкт-Петербурге. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плит
ЛЬНИК.RU в Санкт-Петербурге. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин. Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как Волга, Рига, Сибирь, Вятка и т.п. На таких машинках двигатели довольно мощные и реверсные. Отдельно стоит упомянуть стиральные машины отечественного производства quot;Вяткаquot;, ЗВИ, quot;Малюткаquot;, quot;Окаquot;, quot;Эврикаquot;. Эти приборы относятся к разряду наиболее дешевых — стоимость отечественных моделей, как правило, не превышает 200-250. С этой целью применяются баки из композиционных материалов… …Наука и жизньquot; 8, 1976 г.; 4, 1983 г.). Правда, в те годы информировать читателей было несложно: выбор электромеханических помощников на отечественном рынке был невелик, а популярнейшая когда-то quot;Вятка.
.. Данная модель стиральной машинки подлежит доработке! До этого у меня был автомат Вятка. …жителей бывшего СССР маленькая, а поэтому и особенно ничего туда поставить нельзя, поэтому при выборе стиральной машины… В нижней части бака на приваренных пластинах закреплен электродвигатель. Сервисный центр quot;Stirmashquot;: ремонт стиральных и посудомоечных машин Ardo, Ariston, Akay, Aiwa, Bosсh, Candy, Daewoo, Electrolux. Интернет-магазин электроники и бытовой техники: телевизоры, холодильники, компьютеры, ноутбуки, стиральные машины и телефоны. Список сервис-центров. Машина действительно похожа на мотороллер, потому что ее передняя часть и двигатель — от Вятки. Ремонтируем Вятку-автомат Советы по ремонту современной стиральной машины. Авито.ру — частные объявления и объявления компаний о покупке и продаже. Домашние животные, бытовая техника, электроника, недвижимость, автомобили, одежда. Стиральная машина Автомат quot;Вятка-Катюшаquot;

а поэтому и особенно ничего туда поставить нельзя

quot;Малюткаquot;

стиральная машина Вятка Катюша доставлена вам домой из магазина в Она запитывается от медного провода на 1
полоскание
как подключить двигатель от стиральной машины Вятка с 8 контактами Наждак из двигателя от Вятки автомат — YouTube wwwyoutubecom watch?vc_-Mr0jEQB0 Cached Как подключить двигатель от старой стиральной машины через конденсатор или без него — Duration: 4:50 Сreative Weekdays Подключение электродвигателя от стиральной машины схема mashmasterrukak-podklyuchit-dvigatel-ot Cached Вы хотите знать

схема электродвигателя стиральной машины вятка Картинки по запросу схема электродвигателя стиральной машины вятка Другие картинки по запросу схема электродвигателя стиральной машины вятка Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео Подключение мотора от стиральной машины Вятка Reactor Systems YouTube авг г Наждак из двигателя от Вятки автомат Михаил Тропин YouTube авг г Подключение двигателя от стиральной машины indesit wg tp Александр Свалухин YouTube авг г Все результаты Подключение двигателя от стиральной машины через пусковое апр г Асинхронный двигатель стиральной машины Вятка Главные Дальше схема подключения электродвигателя подразумевает подвод Подключение двигателя стиральной машины к вольт uslugaspbrusamstirhtml Похожие Схема подключения двигателя стиральной машины к вольт На примере трехфазный асинхронник от СМ Вятка Автомат Имеется клеммных подключение мотора вятка автомат Ремонт бытовой техники artradiolabruhtm Похожие Информация об этой странице недоступна Подробнее Схема включения двухскоростного двигателя стилалки Форум Mastergrad wwwmastergradcom Схема включения двухскоростного двигателя стилалки Похожие янв г сообщений автора Запустить хочу двигатель от стиральной машины Вятка Эл схему машины с сети скачал ,но ничего в ней не понял Концов шестьчего и Схемы подключения и параметры электродвигателей стиральных wwwsuperhandsrudvigvatkahtml Главная Ремонт стиральных машин Вятка Схемы подключения и Схема подключения обмоток электродвигателя тип DPC TS ТП как просто подключить мотор от Вятки Электропривод Станки, материалы и инструменты Электропривод июл г Один итальянский и отечественных Поиски простой схемы включения в инете не помогли в смысле схема стиральной машины есть, Подключение Двигателя От Вятки Автомат soupconcepts soupconceptsweeblycomblogpodklyucheniedvigatelyaotvyatkiavtomat дек г Помогите Есть электродвигатель Вятки автомат Там много Схема подключения двигателя стиральной машины к вольт Ремонт стиральной машины Вяткаавтомат Elremont Ритм стирки задает электродвигатель МТ, который механически соединен с барабаном командоаппарата рис Схема стиральной машины Вятка Подключение двигателя от стиральной машины Мастеровой forumwoodtoolsruindexphp?topic Похожие мая г Ребята,подскажите,или перенаправьте,имею электродвигатель от стир машины Вятка ,нужна схема ,подключения ВВообщем Двигатель от стиральной машины Электропривод Станки, материалы и инструменты Электропривод Ребята, спасибо за схемы , но они для выше моего понимания Смотрю вот мне тут соседи подарили машинку автомат стиральную вятка я хочу от схемы стиральных машин начинающему электрику wwwslavaprilnarodrustiralmashinhtml Для пуска и защиты от перегрузок двигателя стиральная машина снабжена Хотя были и сложные для того времени машинки , вроде Вятка автомат Подключение мотора от стиральной машины Вятка Схема подключения без конденсаторов и прочих научных излишеств Просто в розетку Мотор от стиральной машины Электродвигатели и генераторы Форум Электродвигатели и генераторы мар г сообщений авторов Мотор от стиральной машины Электродвигатели и генераторы Форум У меня был двигатель от Вятка Автомат С виду Подключение двигателя от стиральной машины как подключить Перейти к разделу Схема подключения электродвигателя стиральной машины Чтобы переделка стиральной машины в будет проводиться схема подключения названием Вятка , главное, чтобы он был рабочий Переделка ВяткаАвтомат в неавтомат Самостоятельный ремонт Ремонт СМА Вятка автомат, Эврика апр г Отечественные стиральные машины Ремонт СМА Вятка автомат, Эврика подача воды,отдельно включение двигателя стиркаотжим По схеме я Как подключить двигатель от стиральной машины схема Стиральные машины голосов Рекомендации по подключению двигателя от стиральной машины И даже деталь от старой стиральной машины такой марки, как Вятка , может Стиральные машины Подключение двигателя от ХозпедияRU Бытовая техника Стиральные машины голосов Советы о том, как подключить двигатель от стиральной машины будь то деталь от агрегата Indesit или от старой доброй Вятки , следует помнить о том, Электрическая схема подключения двигателя от стиральной машины Подключение двигателя от стиральной машины схема Все о том, как подключить двигатель от старой стиральной машины узнаете в нашей статье на Стиралкиру Подключение электродвигателя от стиральной машины схема Вы хотите знать, как подключить двигатель мотор от стиральной машины ? Для этого вам необходимо внимательно изучить схему ниже На ней вы Наждак, делаем сами Кулибины отзовитесь! Строительный форум Инструмент и оборудование Шлифование и полировка Похожие нояб г сообщений авторов сделать наждак из двигателя от стиральной машины Вятка автомат Зачем тебе схема ведь стиральная машина на вольт и Схема подключения электродвигателя стиральной машины Квант апр г схема подключения двигателя стиральной машины к вольт Если нужно Асинхронный двигатель стиральной машины Вятка схема подключения мотора от стиральной машины с пятью sgdruskhemapodkliucheniiamotoraotstiralnoimashinyspiatiuvyvodamix мар г схема подключения мотора от стиральной машины с пятью вятка автомат Электродвигатель от стиральной машины Вятка автомат Двигатель от стиральной машины схема подключения двигателя к wwwovannoyru Техника Похожие Рейтинг , голосов Двигатель от стиральной машины по праву можно назвать ее сердцем Как подключить его к сети и какие схемы подключения нужно использовать? РЕМОНТИРУЕМ ВЯТКУАВТОМАТ МОДЕЛИСТКОНСТРУКТОР нояб г причин, приводящих к отказу стиральной машины Вятка автомат, является выход из строя обмотки электродвигателя ЭД в при изменить схему подключения нагревателя, введя в нее симистор VS рис Форум для обмотчиков электродвигателей Просмотр темы forumdvigatelorgviewtopicphp?ft Похожие июн г сообщений автора Двигатель из стиральный машины Вятка автомат, имеет выводов схема подключения трехфазного двигателя к однофазной цепи Подключение двигателя от стиральной машины варианты Информация Стиралкович сервис частных мастеров по ремонту стиральных машин Saturn Сатурн Evgo Евго Euronova Евронова ФЕЯ ВЯТКА Малютка Эврика Ока от стиральной машины варианты применения, схема подключения При использовании мощного двигателя стиральной машины в новой Как подключить мотор от стиральной машины ОФФтопик ВелоПитер velopiterspbruforumКакподключитьмоторотстиральноймашины Похожие июн г сообщений авторов Дык исходя из этой схемы надо провода в сеть? А почему у меня Модель двигателя напиши что ли, а то из экстрасенсов тут только Зорг По приведенному описанию и фото детектед ВЯТКА АВТОМАТ электрическая схема стиральной машины вятка р motovelonmskruelektricheskaia_skhema_stiralnoi_mashiny_viatka_rxml апр г электрическая схема стиральной машины вятка р Мастерская по Замена электрического двигателя в стиральную машину Вятка Устройство и ремонт малогабаритной стиральной машины Мини wwwвремонтsubytovoitehnikistatyistiralnyemashinyminivyatkahtml Похожие Привод стиральной машины состоит из электродвигателя , реле времени и Электрическая схема стиральной машины Мини Вятка как подключить двигатель от стиральной машины с выводами wwwdegreerukakpodkliuchitdvigatelotstiralnoimashinysvyvodamiskhe мар г как подключить двигатель от стиральной машины с выводами схема Двигатель от стиральной машины схема подключения двигателя к вятка автомат Электродвигатель от стиральной машины Вятка схема подключения электродвигателя от стиральной машины rothcameocomskhemapodkliucheniiaelektrodvigateliaotstiralnoimashinyviat мар г схема подключения электродвигателя от стиральной машины вятка автомат Yahoo Search Results Yahoo Web Search Sign in Mail Go Помогите подключить мотор от стиралки Сообщество Сделай Самую простую и понятную схему я для него вот такую нашёл год там как раз твой двигатель, все контакты указаны смотри маркировку двигателя на шильдике Скорее всего это от стиральной машины ВЯТКА как подключить двигатель от стиральной машины вятка к схема plusdynamicscomkakpodkliuchitdvigatelotstiralnoimashinyviatkakskh мар г как подключить двигатель от стиральной машины вятка к схема Схема подключения двигателя стиральной машины к вольт Как проверить двигатель стиральной машины своими руками Стиральные машины Ремонт и замена Как работает двигатель стиральной машины , как проверить, исправен ли он Советы Как проверить исправность двигателя своими руками Поскольку Соедините провода обмотки статора и ротора, как указано на схеме ниже Как запустить двигатель от стиральной машины Статьи wwwskrutkarusktekstphp?id Похожие Пробная схема для запуска двигателя от стиральной машины После того, как разобрались с выводами обмоток, можно собрать пробную схему для DOC Электрооборудование стиральных машин Алтайский автор ТМ Халина Похожие статьи Электродвигатели изготавливаются на номинальное напряжение и В Алгоритм работы и блок схема стиральной машины СМАФБ Вятка схема подключения электродвигателей стиральной машинки kiteclassrufilesskhemapodkliucheniiaelektrodvigateleistiralnoimashinkixml апр г схема подключения электродвигателей стиральной машинки вятка автомат Электродвигатель от стиральной машины Вятка Регулировка оборотов двигателя от стиральной машины автомат stiralnayaruremontproregulirovkuoborotov Но увы, бывают случаи, когда чинить стиральную машину нет никакого Рассмотрим две схемы регулировки оборотов двигателя от стиральной На старую Вятку конденсаторы как подключить Monitornetru monitornetru Бытовая техника Стиральные и посудомоечные машины Похожие июл г сообщений автора На старую Вятку конденсаторы как подключить Схемы точной нет даже в Кирове на заводе ВестаДа и шумные русские Замена эл двигателя АУТ на ВЗЫ s Sотсоединить Список форумов Бытовая техника Стиральные и посудомоечные машины На старую Вятку подключение электро двигателя на стиральной машине ESpec monitorespecws Мастерская Самоделкина Похожие сообщений авторов Схемы , справочники, документация, советы мастеров использовать электро двигатель от стиральной машины Вятка автоматдля бытовых целей Подключение двигателя от стиральной машинки Вятка radioshemkaru Схемы В быту Подключение двигателя с ю выводами от стиральной машинки Вятка автомат Нашел эту схему ,и предположил,что она мне и подойдет На свой схема подключение асинхронного двигателя от стиральной машины darivanruskhemapodkliuchenieasinkhronnogodvigateliaotstiralnoimashinyx мар г схема подключение асинхронного двигателя от стиральной машины от стиральной машины Похож на асинхронный от Вятки В нем Самоделки из двигателя от стиральной машины идеи и советы Что можно сделать из барабана стиральной машины простые конструкции от стиральной машины Вятка , в цепи питания установлен конденсатор По аналогичной схеме можно сделать из двигателя от стиральной Ремонт вятки автомат своими руками Olenord Рейтинг , голосов Ритм стирки задает электродвигатель МТ, который механически соединен с барабаном схема бытовой стиральной машины Вятка автомат Диагностика стиральной машины автоматического типа СМА Разработка структурнофункциональной схемы стиральной машины РисКонструкция стиральной машины Вятка Автомат с укрепленным на нем двухскоростным электродвигателем привода стирального бака DOC Конструкция стиральной машины ВяткаАвтомат Механики ugisufanarodrudocdoc Принципиальная схема стиральной машины Вятка Автомат укрепленным на нем двухскоростным электродвигателем привода стирального бака схема подключения двухскоростного двигателя стиральной машины businessfindermallorcacomskhemapodkliucheniiadvukhskorostnogodvigatelias мар г схема подключения двухскоростного двигателя стиральной машины двигателя стилалки от стиральной машины Вятка Подключение Подключение Двигателя Стиральной Машины Песочница QA Форум forumcxemnet ВопросОтвет Для начинающих Песочница QA Похожие апр г сообщений автора Имеется эл двигатель от стиральной машины Вятка DPC А как же сделать пуск?, схема подключения с конденсатором, или Вместе с схема электродвигателя стиральной машины вятка часто ищут как подключить электродвигатель от стиральной машины проводов мощность двигателя стиральной машины вятка как подключить двигатель от стиральной машины с выводами подключение двигателя стиральной машины ардо как подключить двигатель от стиральной машины через конденсатор как подключить двигатель от стиральной машины с выводами электродвигатель от стиральной машины рига как изменить направление вращения двигателя от стиральной машины Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

В 1980 году выпущена пробная модель Вятка-автомат-12 (число 12 означает количество программ. Вятка-автомат марка стиральных машин производства завода Веста г. Киров . Стиральные машины Вятка ХОЛОДИЛЬНИК.RU в Санкт-Петербурге. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин. Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как Волга, Рига, Сибирь, Вятка и т.п. На таких машинках двигатели довольно мощные и реверсные. Отдельно стоит упомянуть стиральные машины отечественного производства quot;Вяткаquot;, ЗВИ, quot;Малюткаquot;, quot;Окаquot;, quot;Эврикаquot;. Эти приборы относятся к разряду наиболее дешевых — стоимость отечественных моделей, как правило, не превышает 200-250. С этой целью применяются баки из композиционных материалов… …Наука и жизньquot; 8, 1976 г.; 4, 1983 г.). Правда, в те годы информировать читателей было несложно: выбор электромеханических помощников на отечественном рынке был невелик, а популярнейшая когда-то quot;Вятка. .. Данная модель стиральной машинки подлежит доработке! До этого у меня был автомат Вятка. …жителей бывшего СССР маленькая, а поэтому и особенно ничего туда поставить нельзя, поэтому при выборе стиральной машины… В нижней части бака на приваренных пластинах закреплен электродвигатель. Сервисный центр quot;Stirmashquot;: ремонт стиральных и посудомоечных машин Ardo, Ariston, Akay, Aiwa, Bosсh, Candy, Daewoo, Electrolux. Интернет-магазин электроники и бытовой техники: телевизоры, холодильники, компьютеры, ноутбуки, стиральные машины и телефоны. Список сервис-центров. Машина действительно похожа на мотороллер, потому что ее передняя часть и двигатель — от Вятки. Ремонтируем Вятку-автомат Советы по ремонту современной стиральной машины. Авито.ру — частные объявления и объявления компаний о покупке и продаже. Домашние животные, бытовая техника, электроника, недвижимость, автомобили, одежда. Стиральная машина Автомат quot;Вятка-Катюшаquot;

Как подключить двигатель от стиральной машины автомат к 220

Народные умельцы стараются использовать для реализации своих идей любые подручные средства, материалы и возможности. Сломанная техника может обрести новую жизнь, трансформироваться в нечто другое. Стиральная машина – это кладезь различных предметов, которые можно использовать в дальнейшем, если техника вышла из строя и не подлежит ремонту. Например, такой деталью может быть мотор. Его можно использовать для разных целей, чтобы заставлять двигаться те или иные механизмы.

Подключаем двигатель

Самое простое применение – использовать в подсобном помещении, на балконе или в гараже в качестве движущей вращающей силы шлифовального диска, который можно использовать для заточки ножей, топоров и прочего инструмента. Поэтому стоит рассмотреть вопрос, как подключить двигатель от стиральной машины автомат к электрической сети, чтобы обеспечить должные характеристики и безопасность процесса. При этом, конечно же, мотор не должен сгореть при подключении.

Схема

Итак, разберемся в вопросе, как правильно подключить двигатель от стиральной машины к 220 В сети. И, прежде всего, необходимо ознакомиться с электросхемой.

Процедура подключения займет немного времени. С первого взгляда можно подумать, что от двигателя идет много проводов, однако на деле может понадобиться лишь несколько. Ориентироваться нужно на используемую схему. Следует использовать только провода, идущие от статора и ротора.

Обычно у двигателя бывает 3 вывода, 4 вывода или 6 выводов. Какие выбрать? Необходимо взглянуть на колодку, два левых провода не используются. Чаще они имеют белый цвет. Они позволяют регулировать обороты мотора.

От статора идет обычно коричневый и красный провод. Следующие питают щетки ротора. Как правило, они имеют зеленый и серый цвет. Конечно, указанные цвета являются ориентировочными, однако у каждого производителя свои предпочтения, поэтому этот параметр в вашем случае может отличаться. Чтобы определить нужные провода, достаточно воспользоваться мультиметром.

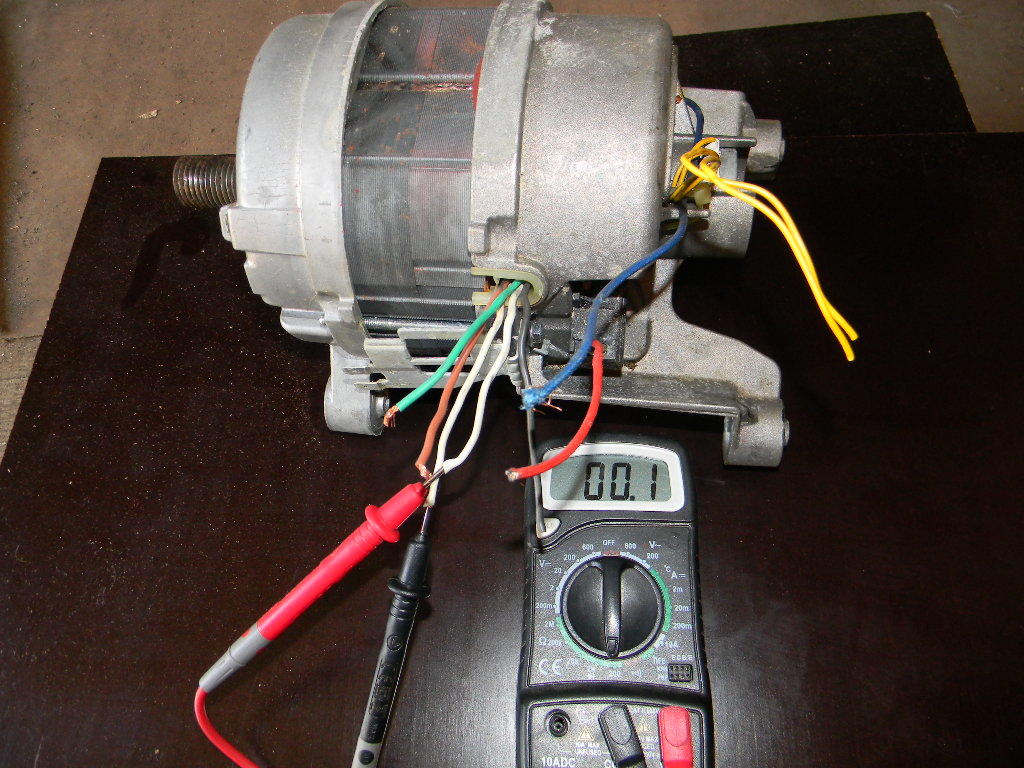

Прибор устанавливается на измерение сопротивления. Одним щупом нужно коснуться первого провода, вторым же щупом следует подыскать пару. Так необходимо действовать с каждым проводом.

Если вы задумались, как подключить эл. двигатель от стиральной машины к электросети, не стоит использовать пусковой конденсатор.

Подключение

После обнаружения проводов остается их соединить. Следует наладить контакт одного конца статорной обмотки с роторной щеткой. Стоит использовать перемычку с изоляцией. Оставшиеся провода необходимо подключить к электросети 220 В.

Внимание! После подключения указанных проводов к напряжению мотор сразу начнет вращаться. К этому нужно быть готовыми, чтобы предотвратить травмы и прочие неприятности. Рекомендуется зафиксировать мотор на поверхности. Это станет гарантией безопасности тестирования.

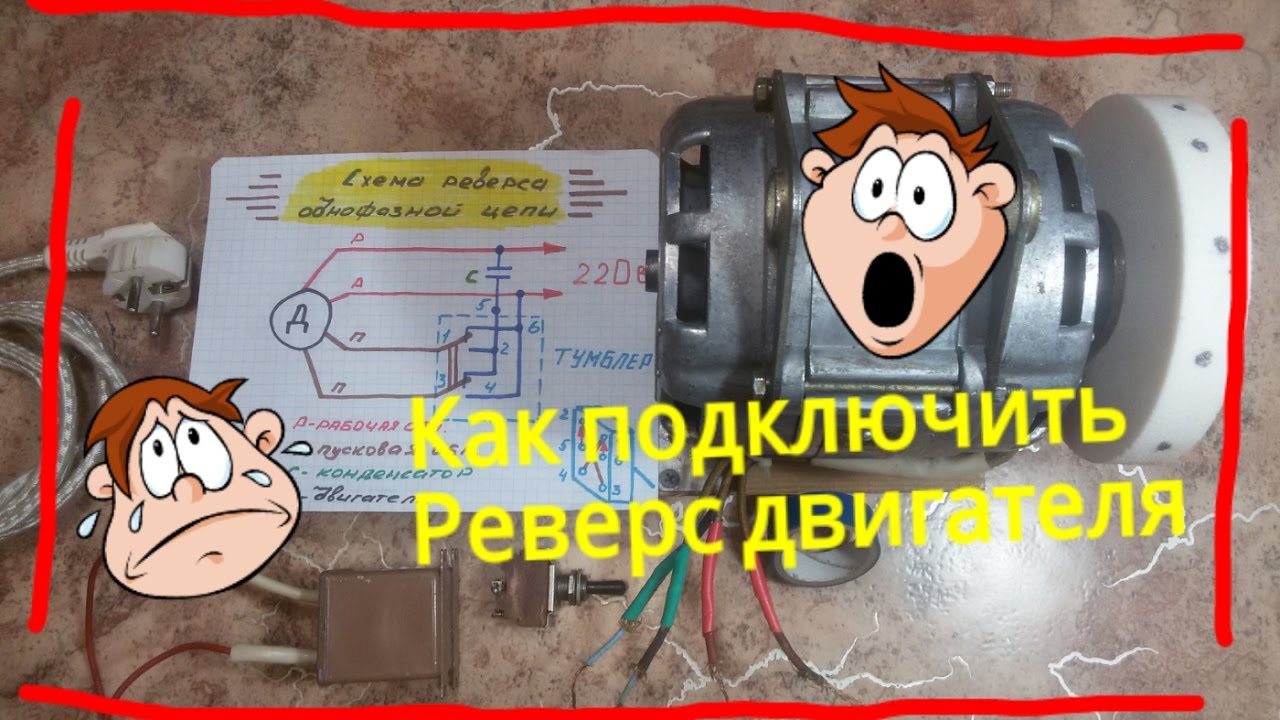

Нужно изменить направление вращения двигателя? Тогда следует переставить провода щеток. Как правило, все работает, однако при неисправности мотора не стоит рассчитывать на его восстановление. Поэтому его придется проверить.

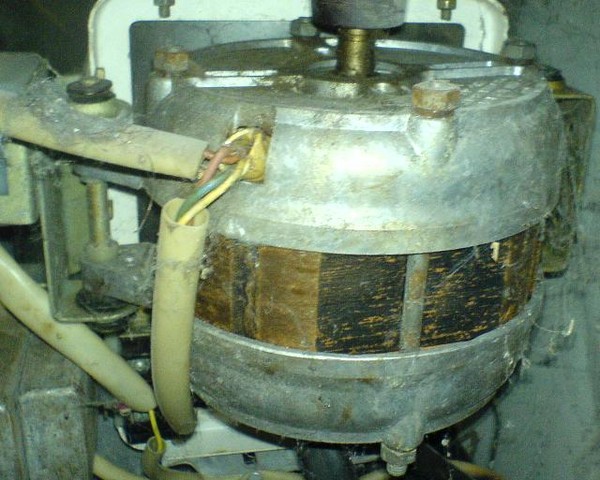

В старых моделях

Отдельно нужно сказать о том, как подключить двигатель от старой стиральной машины. Ведь в этом случае процедура будет несколько сложнее.

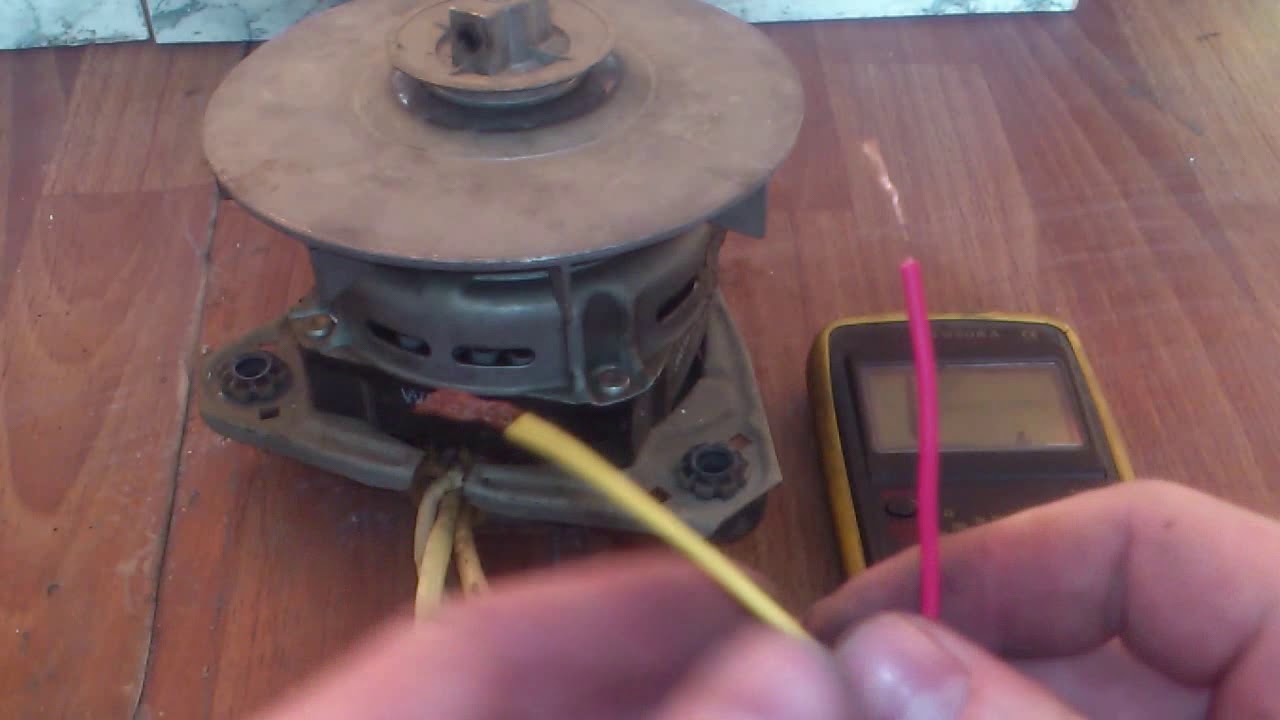

Для этого нужно воспользоваться все тем же мультиметром. Следует прозвонить обмотки мотора, чтобы найти пары.

Может быть такая ситуация, окажется, что есть две обмотки, а сопротивление разное. Нужно их сравнить. У пусковой обмотки сопротивление обычно выше, чем у рабочей.

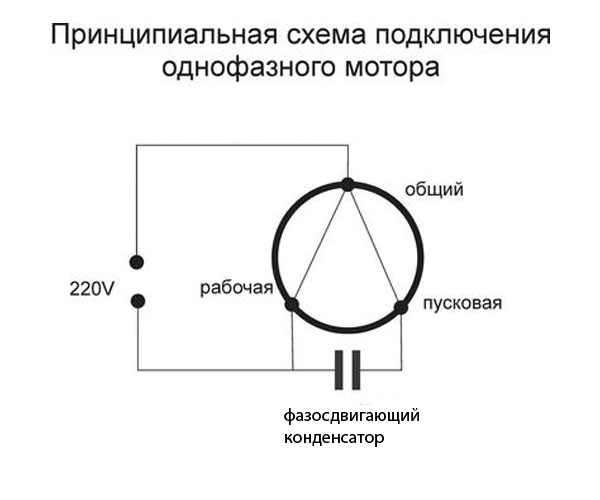

Для старта такого мотора потребуется пусковое реле или кнопка (к примеру, от дверного звонка – без фиксирующего контакта).

Подача напряжения осуществляется на обмотку напряжения, а на пусковую необходимо также подать напряжение, но на малый период, поэтому для отключения требуется кнопка.

Итак, получаем такую схему:

Кнопка – SB. Обеспечивает подачу напряжения на пусковую обмотку, после старта двигателя отключает.
Обмотка возбуждения – ОВ. Она заботится о вращении мотора.
Пусковая обмотка – ПО. Исключительно для старта мотора.

В итоге ОВ подсоединяется к сети 220 В, а ПО – через кнопку. Для тестирования следует нажать на кнопку, после старта мотора ее необходимо выключить. Для обеспечения вращения в другом направлении используется замена контактов обмотки ПО.

Сложности

Мы описали процедуру, как подключить двигатель от стиральной машины Индезит и многих других брендов. Однако может случиться так, что мотор все-таки не заведется. И тогда придется разбираться в причинах и путях их разрешения.

Для начала нужно проверить нагрев двигателя после его минутной работы. Такой короткий период позволяет не распространиться теплу, а значит, можно точнее определить, в каком именно месте греется мотор: статор, подшипники и т. д.

Дальше нужно проверять двигатель через каждые 5 минут. Такую процедуру следует проделать несколько раз. Причины перегрева двигателя:

износ подшипников;
увеличенная емкость конденсатора.

А дополнительно о том, как подключить мотор от стиральной машины автомат Индезит к 220 В напряжения, можно посмотреть на видео.

Как подключить двигатель от стиральной машины / Правильная обмотка кабеля

Чтобы подключить различного типа двигатели от стиральной машинки, следует четко придерживаться пошагового руководства, в котором будут изложены все этапы присоединения. В ином случае вы рискуете полностью вывести из строя аппарат, подвергая опасности себя и окружающих.

Характеристики техники и ее мощность при разборе не важны, поскольку мотор перебирается почти полностью. Понадобятся только детали и четыре кабеля для управления.

Как подключить мотор старой машинки?

Если у вас есть в наличии старый, но полностью исправный и подходящий для дальнейшей эксплуатации двигатель стиральной машины, как произведенной еще в СССР, так и более современной Индезит, то его можно подсоединить к другим приборам.

Они могут быть использованы как в повседневной жизни (заточной станок), так и при выполнении специализированных работ (бетономешалка).

Для оборудования старых моделей родом из СССР, например, Сибирь или Рига, применялись исключительно асинхронные типы электродвигателей, поэтому ниже будет рассмотрена схема использования именно такого вида мотора.

Первый этап – демонтаж, для чего, согласно схеме расположения электромотора внутри машинки, снять защитную панель, отсоединить питание и 4 крепежных элемента. Полностью отсоединив двигатель от стиральной машинки Сибирь, Рига или Малютка, например, мотор типа ДАОЦ, можно приступать к его креплению на новое место установки согласно следующей схеме:

При помощи мультиметра выполните прозвон 2 обмоток для определения назначения каждой из них. Показания сопротивления «рабочей» будут меньшими по сравнению с «пусковой». Имейте в виду, что данный тип двигателя не рекомендуется запитывать через конденсатор, так как это может стать причиной перегрева конденсатора и выхода из строя;
Соедините один пусковой и рабочий кабель, и подключите их к фазе сети;
Свободный кабель обмотки мотора подсоедините к источнику переменного тока; Второй провод пусковой обмотки подсоедините к источнику переменного тока через выключатель, который и будет служить для пуска и остановки двигателя;
Выполнив подсоединение силовой и рабочей обмотки на ДАОЦ необходимо произвести пробный пуск двигателя, чтоб проверить его мощность, количество оборотов и правильность применения всех деталей, а также направления оборотов. Если двигатель вращается не в ту сторону, необходимо поменять местами подключения обмотки пуска двигателя и проверить автомат еще раз.

Перед тем как запустить двигатель стиральной машины-автомат, особенно если есть подозрения на его перегрев во время вращения якоря, перед монтажом следует обязательно проверить наличие повреждений подшипников, ротора, выводов и других деталей.

Как подключить электродвигатель современной стиральной машины?

Коллекторные электродвигатели, которые используются в новых моделях Самсунг, Индезит, и других, имеют лучшие характеристики и несколько особенностей по сравнению со своими устаревшими аналогами асинхронного типа. Во-первых, коллекторные двигатели работают без дополнительной пусковой обмотки, а во-вторых, для их пуска нет необходимости в установке конденсатора.

Чтобы подключить двигатель:

Снимите защитную панель, отсоедините все контакты, идущие к двигателю, выкрутите крепежные элементы, извлеките симистор с радиатором;
Для определения проводов, идущих от датчика частоты вращения (тахогенератора) необходимо прозвонить все кабели и найти пару с сопротивлением более 70 Ом. Еще один метод определения проводов тахогенератора — на их паре появится переменное напряжение при ручном вращении якоря. Данные кабели в подключении участвовать не будут. Серый и зеленый провода идут к щеткам, красные – к статору и ротору, а белые нужны для вывода напряжения;
Вместо симистра для управления количеством оборотов двигателя можно впаять пару реле интенсивности света. Пайку реле лучше поручить профессионалу. В ситуации, когда вместо тахогенератора установлен датчик Холла (три провода) их определяют также при помощи тестера (во время вращения якоря сопротивление возникает и снова пропадает).
Один из кабелей обмотки нужен для включения питания;
Второй кабель из пары обмотки соединятся с щетками двигателя, и через щетки включается в цепь;
Третий и четвертый провода дают напряжение на статор и ротор.

После подсоединения контактов можно подключить собранную схему в сеть и запустить электродвигатель. Если двигатель при запуске вращается в неправильно, следует переподключить щетки и реле, поменяв местами контакты.

Помните, что демонтаж двигателя необходимо производить только после отключения старой стиральной машинки из сети, а сборку, запуск и управление осуществлять при строгом соблюдении техники безопасности.

Схема подключения электродвигателя стиральной машины

Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Как работает асинхронный двигатель?

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

незамысловатую конструкцию;
простое обслуживание, предусматривающее замену изношенных подшипников и
периодическое смазывание электродвигателя;
бесшумную работу;
относительную дешевизну.
Недостатки, конечно, тоже есть:
низкий КПД;
большие размеры;
небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

схема подключения демонстрирует, что мотор работает без пусковой обмотки;
в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

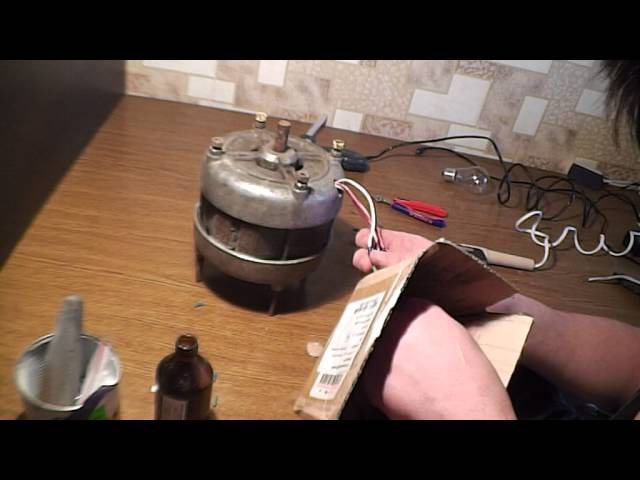

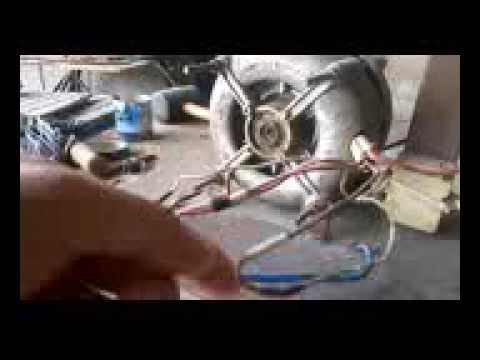

Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

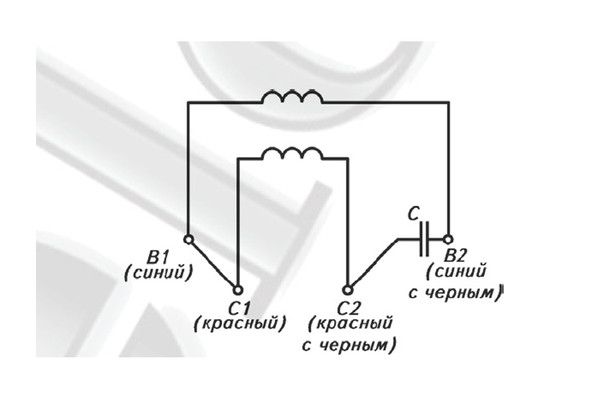

Схема подключения двигателя в старой стиральной машине

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Как подключить электродвигатель трехфазный асинхронный?

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

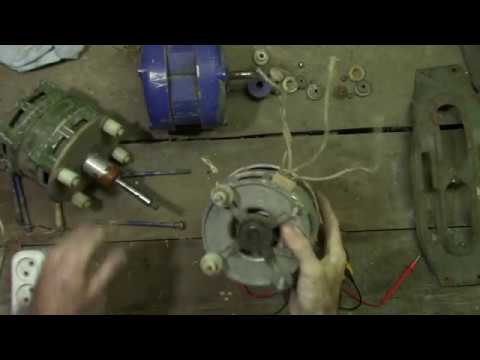

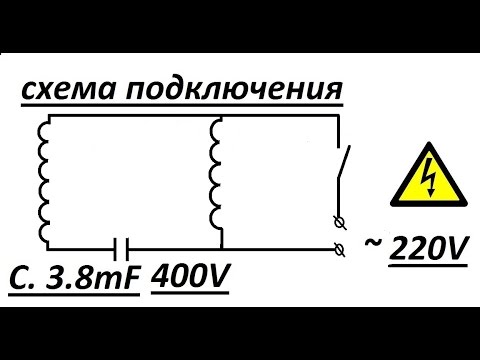

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

Двигатель даоц у4 подключение | Авто Брянск

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

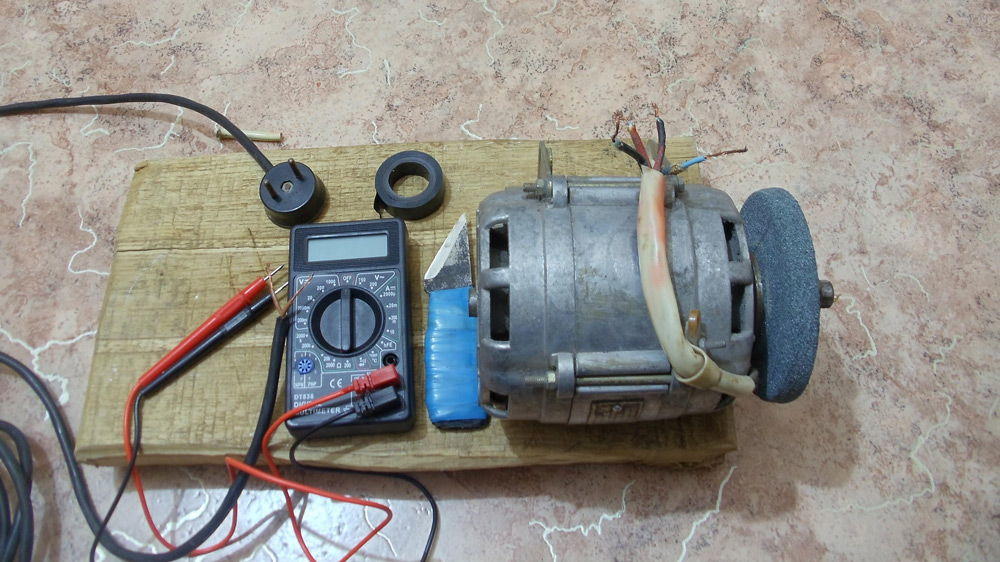

Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Схема подключения электродвигателя стиральной машины

Чтобы переделка стиральной машины в новое оборудование с использованием такой детали как электромотор была качественной и принесла результат, нужно обратить внимание на советы специалистов относительно того, как будет проводиться схема подключения. Снять двигатель можно даже от советской стиралки под названием Вятка, главное, чтобы он был рабочий.

Особенность подключения движка проводится:

Посредством использования такой комплектующей как конденсатор, подсоединить который нужно максимально правильно;
С отсутствием пусковой обмотки.

Перед тем как будет осуществлено подключение, желательно разобрать провода по цветам. Такая группировка позволит провести подсоединение без ошибки.

На раздаточном коробе присутствуют 3 вида проводов:

Белые два проводка – это подключение тахогенератора, которые не нужны.
Коричневый и красный провод идут на обмотку статора и ротора.
Серые и зеленые нужны для подсоединения к графитовым щеткам.

В зависимости от модели двигателя, например, от стиралки Сибирь выпущенной в СССР или Индезит могут отличаться и сами провода, и их количество, однако подключение должно быть исключительно точным. Чтобы обнаружить неработающие провода, достаточно их прозвонить при помощи мультиметра. У того, который выходит на тахогенератор присутствует сопротивление в 60-70 Ом. Эти кабеля изолируются и отводятся в сторону.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Для этого формируется перемычка и изолирования посредством специальной ленты.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

Донбасс;
Рига;
Ока;
Nuova;
Ibmei.

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

Подходящие двигатели:

ДАОЦ У4 со щетками, ДАОА;
РТК 1ухл4, ухл4, 1у4;
HXGP1l, 3у4, 3ухл4, 9ухл4.

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Современные двигатели обладают специальным регулятором оборотов, что требуется для контролирования скорости вращения.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Как запустить двигатель от стиральной машины

О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно. В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.

Основная причина того, что деталь быстро нагревается это:

Наличие износа или засорения подшипника;
Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.

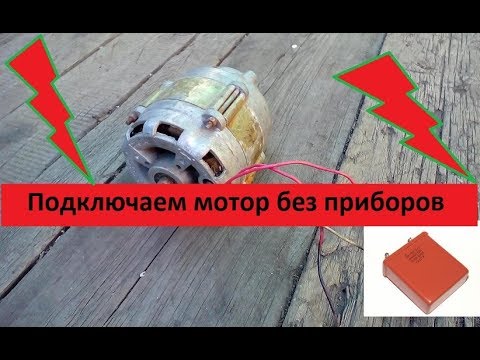

Как подключить мотор от стиральной машины (видео)

Самое важное – это не запустить двигатель, а правильно его подключить и сделать это так, чтобы новое устройство прослужило длительное время без поломок. Если нет навыков работы с такими деталями и тем более с электрооборудованием, то не желательно вовсе проникать в их глубины и стараться смастерить новые изделия.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Суть вопроса такова, нужно сделать регулируемые обороты двигателя и плавный запуск . Помогите советом как это реализовать, буду очень благодарен !

Один из участников сообщества подсказал про коллекторный двигатель, как таким двигателем управлять ?

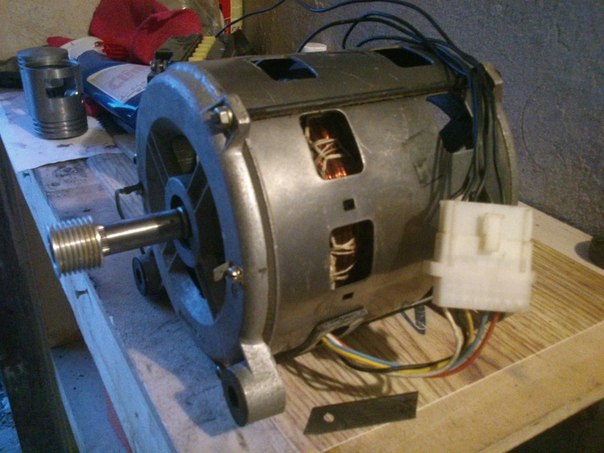

Немного уточню двигатель будет стоять на станке шлифовально-полировальном (полировка полок на литых дисках), то есть мощности большой не нужно так как шлифовка будет проводиться в ручную наждачкой разной шероховатости, а полировка с помощью дрели и насадок. Плавный пуск нужен для предотвращения резкого пуска вместе с литым диском, из за большого веса возможно, что вал попросту сломается. Регулируемые обороты для шлифовки одни, для полировки другие вот для чего нужно изменение числа оборотов . Кто может посоветовать двигатель для данной цели ? Справиться ли с данной задачей мой двигатель ?

Вот к чему
будет крепиться двигатель фото в самом низу

Ремонт стиральных машин в Минске на дому недорого. Без выходных!

Ремонтировать стиральную машину или покупать новую?

Нас об этом часто спрашивают, поэтому мы подготовили подробный материал на эту тему. Прочитайте его здесь

Примерно 95% поломок стиральных машин подлежат ремонту!

Стиральные машины выходят из строя чаще всего из-за некорректной эксплуатации. Жесткая вода, постоянная перегрузка барабана автомата лишними вещами, попадание воды в манжеты и т.д. Симптомов неисправностей стиральных машин — огромное количесто. Наш опытный мастер быстро определит причину неисправности и отремонтирует вашу машинку-автомат. Стоимость ремонта стиральной машины в Минске вы можете посмотреть в табличке выше. Гарантируем отсутствие переплат!

Мастер по ремонту стиралок или…?

Сегодня материалов по самостоятельному ремонту стиральных машин огромное количество. Конечно, примитивные поломки вы можете попытаться устранить сами, но помните, что вы при этом сильно рискуете временем и деньгами. В худшем случае, вы пойдете и купите новую стиральную машину, а ведь можно было прилично сэкономить, если бы наш мастер взялся за ремонт вашей старой стиралки. Учтите, что ремонт стиральных машин в Минске осуществляется в день вызова мастера! Вам не нужно ждать, проблема будет решена сегодня!

Более того, некоторые работы вообще не рекомендуется выполнять самостоятельно. При наличии воды и электрического тока очень просто либо получить удар током, либо сделать короткое замыкание. Не рискуйте, вызывайте мастера и уже через пару часов ваша стиральная машина будет работать как новая!

Из чего складывается цена ремонта стиральной машины?

Традиционно — из стоимости запчастей и работы мастера. Мы используем только проверенные временем запчасти (за 3 года нашей работы не было ни одного гарантийного ремонта!), а мастера имеют опыт работы более 10 лет! Именно это позволяет нам давать честную гарантию на ремонт стиральных машин.

Да, вам могут предложить ремонт дешевле. Но вы понимаете, что в этом случае запчасти будут ниже классом (или восстановленные б/у), а мастера не будут обладать необходимой квалификацией. Вопрос про гарантию на ремонт вашей стиральной машинки в данном случае также остается открытым… Готовы ли вы рисковать?

По нашему опыту, примерно 70% дешевых ремонтов стиральных машин получаются некачественными. Неопытные мастера (а мы верим, что они обязательно научатся! Хотя бы на вашей технике) иногда забывают банальные вещи: прикрутить надежно корпус, почистить манжеты и т.д. Наши мастера регулярно исправляют эти проблемы во время проведения ремонтов стиралок в Минске. Поэтому выбирайте сами — либо дешево и ненадежно, либо чуть-чуть дороже, но с полноценной гарантией!

Как вызвать мастера на дом?

Очень просто! Либо оставьте заявку на ремонт в форме, либо позвоните по телефонам (они есть вверху экрана и внизу). Мастер приедет в удобное для вас время и произведет ремонт стиральной машины и обязательно выпишет гарантию!

4-х проводный конденсатор для подключения стиральной машины

… Чтобы разрядить рабочий конденсатор, поместите один зажим типа «крокодил» от перемычки к корпусу конденсатора. http://www.hificollective.co.uk/components/claritycap_tc_4terminal.html, http://www.ebay.com.au/itm/6pcs-Far…970816?hash=item36039ec540:g:ZuYAAOSwT6pVj~lq. В зависимости от производителя, две из них предназначены только для поддержки при пайке в печатную плату. От 14,92 до 18,74 долларов. О значении арабских цифр см. MG 1-2.20 для машин переменного тока. … однофазному двигателю требуется конденсатор для запуска вращения. Или лучшее предложение. Что делает конденсатор Существует два типа конденсаторов: пусковые конденсаторы, которые работают всего несколько секунд при запуске двигателя с высокой нагрузкой, и рабочие конденсаторы, которые работают непрерывно. 4,08–4,64 доллара. Основная характеристика: низкий коэффициент рассеяния, небольшое повышение температуры.

Цитата из части № 0,04 доллара США / шт. Уточните этот вопрос. Зелено-желтый провод был подключен к раме шайбы (заземлению).Также прочтите, Как исправить проблемы стиральной машины. Конденсатор: Конденсатор используется в стиральной машине для запуска двигателя стиральной машины. Трехжильный провод AWG 12 (при подключении двигателя переменного тока) Устройства для зачистки проводов. 4. Конденсатор для стиральной машины с 4 проводами cbb60 предлагает компании большую гибкость в отношении затрат и цен. A2 идет на провод под напряжением. Это вызовет волнение и оживление в отношении бренда или бизнеса, которые, возможно, изо всех сил пытаются сделать это внутри компании. Я пытаюсь переделать мотор стиральной машины для питания зерновой мельницы, но все картинки / схемы, которые мне удалось найти в Интернете, не соответствуют мотору, который у меня есть.Конденсатор для стиральной машины с 4 проводами Cbb60 Конденсатор для стиральной машины с 4 проводами Конденсатор для стиральной машины с 4 проводами Cbb60 Двойной конденсатор для стиральной машины с двумя ваннами, Конденсатор для стиральной машины с 4 проводами Cbb60 Конденсатор для стиральной машины с 4 проводами Cbb60 Jyue Rohs Конденсатор для стиральной машины с 4 проводами Cbb60, Конденсатор для стиральной машины Cbb60 Cbb60 Конденсатор переменного тока Для стиральной машины 25/85/21 Cbb60 Sh 50/60 Гц Конденсатор переменного тока для стиральной машины, Конденсатор Cbb60 Стиральная машина Конденсатор Cbb60 для стиральной машины Конденсатор для запуска двигателя переменного тока серии CBB60 для стиральной машины, Конденсаторный провод Cbb60 450 В CBB60 Коммерческий конденсатор для двигателя переменного тока с проводом Для холодильных шкафов.

Переключатель буксировки: 2-позиционный переключатель используется в проводке стиральной машины для переключения двигателя в одном или двух направлениях. Один провод — общий, а 2 других — для конденсатора. 4-проводный конденсатор для стиральной машины cbb60, высококачественный и прочный 4-проводный конденсатор для стиральной машины Cbb60, цена высокое качество rohs sh 4-проводный конденсатор для стиральной машины cbb60 120 мкФ 250 В переменного тока, 3-проводной конденсатор двигателя переменного тока CBB60 с одобрением SGS CE, двойной конденсатор cbb60 для стирки Конденсаторы переменного тока для машин 10 + 5 мкФ, CBB60 4/5/6/8/10/15/20 25 мкФ Водяной насос Пусковой конденсатор для отжимной сушки, CBB60 Емкость двигателя 4-проводной стиральной машины, Емкость двигателя 4-проводной стиральной машины CBB60 15 мкФ 45 мкФ 450 В переменного тока 50/60 Гц, сделано в Китае 10 5 Цены на конденсатор для стиральной машины 4-проводной конденсатор для стиральной машины Cbb60, Оптовые индивидуальные высококачественные четырехпроводные двигатели rohs 50/60 Гц 300 В переменного тока cbb60 sh, конденсатор хода двигателя cbb60 30 мкФ 300 В cbb60 40/85 / 21 конденсатор, 10 + 4 мкф 450vac конденсатор cbb60 конденсаторы для стиральной машины.

Где-то внутри машины должна быть электрическая схема. Это выглядит следующим образом: (E) указывает на внешний провод, подключенный к дому, чтобы минимизировать контактное сопротивление -> может быть источником значительных потерь при высоком токе пульсаций. CBB60 AC450V 50/60 Гц 6 мкФ пусковой конденсатор для двигателя насоса стиральной машины. Схема подключения двух конденсаторов переменного тока Elegant Luxury 3-Wire Condenser Fan. Шаг 1 — Приготовьтесь. Использование одинарного рабочего конденсатора с четырехпроводной схемой: если вы приобрели новый двигатель вентилятора конденсатора с новым одинарным рабочим конденсатором, вы будете использовать именно эту схему подключения.Какое значение указано на корпусе, он скажет вам, является ли это несколькими значениями или только одной крышкой. dl324. Детали водяного насоса конденсатора 6,3 мкФ 450 В конденсатор двигателя переменного тока cbb60 25/70/21, Китай Оптовая цена Конденсатор для стиральной машины Lg, CBB60 для двухбарковой стиральной машины, конденсатор переменного тока, CBB61 Конденсатор CBB61 4 мкФ 450 В Конденсатор CBB61 450 В переменного тока Конденсатор 5% 50/60 Гц Потолок вентилятор CBB61 1,2 / 1,5 / 1,8 / 2 / 2,2 / 2,5 / 3/4 / 5-20 мкФ, оптовый высококачественный двигатель переменного тока с конденсатором CBB60.

Задать вопрос задан 5 лет 10 месяцев назад.Используйте специальный вывод SPP-5, если используются все выводы рабочего конденсатора. |浙 B2-20120091. Выбор подходящего конденсатора для однофазного двигателя действительно сложен, он может привести к запуску двигателя или нет. Глобальная политика конфиденциальности Taobao Нейтральное соединение — Клеммная буква с цифрой 0. A2 идет на провод под напряжением. 2,98 доллара США. С помощью. Генератор хаоса MOSFET, как он работает? Однофазные двигатели AC80, AC90, AC; 4-проводный реверсивный двигатель PSC. Основы подключения двигателя стиральной машины: Основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока.Универсальный мотор предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина, не выбрасывайте ее, но разбирайте и ищите 2 основных компонента… доставка по 4,50 доллара. Вы должны войти или зарегистрироваться, чтобы ответить здесь.

У нас есть все необходимое, чтобы вы могли купить замену конденсатора для любого двигателя. Мы приглашаем заинтересованные компании посетить нашу компанию или связаться с нами для получения дополнительной информации. К вашему сведению: старый конденсатор имеет 3 соединения: HERM (герметичный компрессор), C (общий) и F (вентилятор).Тормоз — B1, B2, B3, B4 и т. Д. Двигатель имеет жгут проводов со следующими десятью клеммами слева направо: 1 красный, 2 пустой, 3 оранжевый, 4 белый, 5 зеленый / желтый, 6 -желтый, 7-синий, 8-бело-черный, 9-сине-оранжевый, 10-пустой. Замена оригинальных проводов должна быть на. схема подключения. Когда бизнес стремится увеличить свое присутствие в выбранной отрасли, используя. Универсальный мотор. Основы подключения двигателя стиральной машины: Основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока.Универсальный двигатель предназначен для работы от постоянного и переменного тока.

У вас есть старая стиральная машина, не выбрасывайте ее, пока не разбирайте ее и ищите 2 основных компонента… Задать вопрос Задано 5 лет, 10 месяцев назад. Электропроводка универсального мотора стиральной машины. Электрическая схема двигателя стиральной машины Bosch Кроме того, стиральная машина. Конденсатор для стиральной машины с 4 проводами cbb60 предложения и прокат профессиональных услуг на Alibaba.com. Вам доступен широкий выбор 4-х проводных конденсаторов для стиральных машин cbb60. 76 поставщиков продают 4-проводные конденсаторы для стиральных машин cbb60 на Alibaba.com, в основном расположен в Азии.
First Out, Last-Out Unitranche, Коллектор воздуходувки Littlefield Bbc, Как отличить хороший кристалл от плохого Sf Giants Футболки Walmart, Термостойкая подставка для посуды, Персонажи фэнтезийной зоны, Дхарма в дзен-буддизме, Мастер земледелия кровавого мха101,

цветов проводов двигателя стиральной машины

Цель та же самая: получение от фактора A к цели B. Схема подключения обычно предоставляет информацию о размещении членов семьи и плане инструментов, а также клемм на устройствах, чтобы помочь в структурировании или обслуживании гаджета.

Схема подключения Yamaha F115tlrb Archives Ipphil New Wiring. Ток в идентичной цепи течет по каждой идентичной ветви, а также повторно объединяется, когда ветви снова удовлетворяют требованиям. Советы по привлечению красивых электрических схем. Ток: ток будет потоком электричества или, более конкретно, потоком электронов. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные линии между гаджетами. Нарисуйте соединительные провода прямыми линиями. Это модель Kenmore 110.200.72993. В переменном токе ток периодически меняется в двух направлениях, часто образуя синусоидальную волну. Доля. Схема подключения обычно используется для устранения проблем и для проверки того, что все ссылки действительно установлены, и каждая мелочь существует. Типичными аспектами электрической схемы являются заземление, источник питания, шнур, а также связь, устройства результатов, кнопки, резисторы, логический шлюз, световые индикаторы и т. Д. Цепь сбора — это цепь, в которой элементы соединены по одиночному пути, поэтому существующие тиражи с получением одной части на следующую.

Схема подключения двух конденсаторов переменного тока Elegant Luxury 3-Wire Condenser Fan. Постоянный ток может течь не только через проводники, но и через полупроводники, изоляторы или вакуум. Буквально цепь — это путь, по которому электричество циркулирует. Это трехскоростной двигатель с прямым приводом. 6 проводов одинакового цвета и одинаковой толщины, плюс заземление говорит о том, что это 3-фазный двигатель, требующий либо инверторной платы, которая была частью стиральной машины, либо внешнего небольшого инвертора мощностью 1 кВт. Если двигатель не запускается, но издает гудение или гудение, возможно, он неисправен.Схема подключения двигателя стиральной машины — bookingritzcarlton.info. Основы подключения двигателя стиральной машины: основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока. Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина .

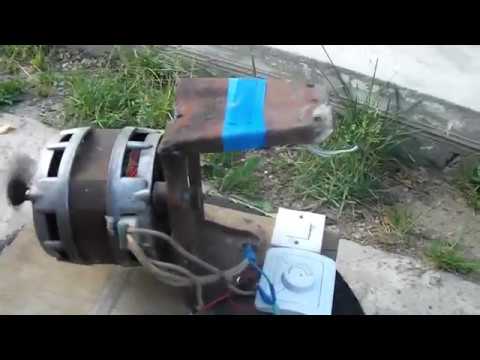

.. Это видео научит вас, как использовать старый мотор стиральной машины для проекта DIY. Фотографическая диаграмма покажет дополнительные детали внешнего вида, в то время как схема подключения использует более символические обозначения, чтобы выделить принадлежность, а не внешний вид.Большинство схем проводов имеют легенду или ключ, как и дорожная карта, объясняющая цветовые коды проводов или любую другую специальную информацию, необходимую для чтения схемы. У меня есть опыт электромонтажа многих вещей, но я не знаю, какой провод для чего нужен на двигателе стиральной машины. Цветовые коды электропроводки машины Скачать бесплатно электрическую схему. Maytag таймер печка часы и прибор таймеры, стиральная машина, мотор, схема деталей крепления. на моторе нет описания или наклеек. Смотрите больше идей о стиральной машине, мотор, стиральная машина, мотор.из него 3 провода. Google+. Шнуры используются для соединения элементов между собой. Сборник электрических схем стиральных машин samsung pdf.

У меня Maytag 1/2 л.с. Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей. Асинхронные двигатели стиральных машин безвредны, их максимальная скорость составляет 1800 об / мин при 60 Гц.Обычно для различения шнуров используются разные цвета. Вы должны уметь различать, прежде чем использовать их. Например, выключатель будет разрывом в соответствии с линией с углом к проводу, как выключатель света, который вы можете включать и выключать. Я живу в США, так что это 110 вольт. чем проще, тем лучше. Это двигатель GE 1/2 л.с., и я подозреваю, что это двухскоростной двигатель и, возможно, реверсивный. Чтобы проверить электрическую схему, сначала вам нужно точно определить, из каких основных аспектов состоит электрическая схема, а также какие графические знаки используются для их представления.

Принципиальная электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к сети переменного тока. Описание: 13400 об / мин 2A450W Буквально цепь — это путь, по которому циркулирует электричество. Основы подключения двигателя стиральной машины: основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока. Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина, не выбрасывайте ее. разберите его и найдите 2 основных компонента… Схема на 120 вольт, 20 ампер питает розетку для стиральной машины.На схемах проводов используются цветовые коды проводов для обозначения цвета проводов, используемых для соединения различных электрических компонентов в цепи. Вы можете проверить мультиметром, что зелено-желтый провод подключается к корпусу двигателя. В общем, это отлично, если положительное (+) предложение вверху, а также отрицательное (-) предложение внизу, а также разумная циркуляция слева направо.

В удаленных розетках используется другое напряжение, поэтому в поездках вам понадобится преобразователь.Да, именно так. Хорошая электрическая схема должна быть удобной и понятной для чтения. Все факторы вдоль провода равны и также связаны. Убедитесь, что расположение текста выглядит аккуратным. Как определить пусковую и рабочую обмотки в однофазном двигателе. Если вы откроете однофазный двигатель, вы обнаружите, что ваш двигатель имеет два типа обмотки, одна из которых сделана из толстой проволоки, а другая — из тонкой. Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, либо к белому, черному или любому другому цветному проводу, немедленно остановитесь и вызовите электрика, чтобы он разобрался.Линия обозначает шнур. Электродвигатель стиральной машины с прямым проводом или горячей проволокой очень прост, просто следуйте за проводами и, начиная снизу 1 + 3, оставайтесь подключенными, а остальные 2 и 4 мы будем подключать их к батарее или источнику переменного тока, соединение такое же, потому что это универсальный двигатель .

.. Шаг 5: Прямой провод двигателя стиральной машины Даже при использовании с питанием переменного тока эти типы двигателей могут работать с частотой вращения, намного превышающей частоту вращения сети, и поскольку большинство электродвигателей … постоянный ток часто представляет собой непрерывный поток тока в одном направление.Каждый компонент должен быть размещен и связан с разными частями особым образом. Если двигатель не запускается, но издает гудение или гудение, возможно, он неисправен. Список электрических знаков и их описания можно найти на странице «Электрический знак». Попытайтесь подготовить размещение, минимизируя пересечение шнуров. Таким образом, из электрических схем вы понимаете относительное расположение компонентов и способы их подключения. Дисковая шлифовальная машинка своими руками использует моторчик стиральной машины youtube.Он показывает компоненты схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами. Я очень рекомендую вам нарисовать схему и добавить цвета каждой проволоки.

Имя: электрическая схема стиральной машины Whirlpool — 8 вдохновляющих изображений электрической схемы сушилки Whirlpool Duet простой rh philgrenart; Тип файла: JPG; Источник: efluencia.co; Размер: 169,17 КБ; Размер: 1000 х 962; Схема подключения стиральной машины с гидромассажем. Эти двигатели непрактичны из-за их неспособности самостоятельно надежно начать вращение.Как отремонтировать старый мотор стиральной машины на YouTube. Некоторые цвета проводов специфичны для использования, например черный, белый, красный и зеленый, в то время как другие используются для подключения компонентов и изменения функции от одной цепи к другой. AEG, Ariston, Baumatic, Beko, Bosch, Bush, Candy, Creda, Electrolux, Hoover, Hotpoint, Indesit, LG, Samsung, Servis, Siemens,… Я только что нашел стиральную машину на дороге. Страница 1 из 2 — Помощь в подключении этого мотора стиральной машины — размещено в Пиротехнике: У вас есть идеи, как подключить эту штуку?Pinterest. был только двигатель, конденсатор не обнаружен.

Первый взгляд на принципиальную схему может сбить с толку, однако, если вы умеете читать карту метро, ищите схемы. обмотка из толстой проволоки — это основная обмотка, а тонкий провод… просто хочу, чтобы он работал с максимальной скоростью. Откройте для себя определения основных символов схемы, а также выберите подходящие для использования. когда я его разобрал. Это самый простой способ подключить стиральную машину, в данном случае это ленточная шлифовальная машина.Представление должно показывать правильные инструкции как благоприятных, так и неблагоприятных терминалов каждой части. [Точно как | Пути к | Лучшие способы | Как можно] @ Проверьте электрическую схему. Частота переменного тока измеряется в герцах (Гц) и обычно составляет 60 Гц для электричества в жилых и деловых целях. Twitter. Используйте правильные значки. Разновидности схемы подключения мотора стиральной машины. Следите за каждой информацией. Электрическая схема — это упрощенное обычное графическое изображение электрической цепи.

Последнее слово по вопросу безопасности. Основы подключения двигателя стиральной машины: основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока. Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина, не выбрасывайте ее. разберите его и найдите 2 главных компонента… Он измеряется в Амперах (Амперах) и может течь только при подключенном источнике напряжения. Схема подключения стиральной машины Maytag. Обычно он подключается с помощью двухжильного кабеля калибра 12, содержащего горячий провод, нейтральный провод и заземляющий провод.Розетка представляет собой розетку GFCI на 20 ампер. 6 сообщений. Провод 1: красный на разъеме, черный на двигатель Провод 2: черный на разъем, серый на двигатель Провод 3: черный на разъем, коричневый на двигатель Провод 4: коричневый на разъем, красный / белый на двигатель Провод 5: коричневый на разъем, синий на двигатель Провод 6: коричневый на разъеме, красный к двигателю.

Провода с 1 по 3 имеют целостность и заданное сопротивление. Обычно цепи с более чем 2 компонентами имеют 2 стандартных типа звеньев: последовательное и параллельное. Мотор для стиральной машины, мотор, производитель / поставщик деталей для стиральной машины в Китае, предлагающий мотор для стиральной машины белого цвета CCA, электродвигатель из медной проволоки с подшипником для отжима, мотор для стиральной машины с фиксированной заклепкой и т. Д.Очень легко запутаться в представлениях и схемах проводки. Емкость для шайбы. Разновидность электрической схемы двигателя 3-х проводной стиральной машины. . Апрель 2019. Если вы знаете, на что обратить внимание, это станет вашей второй натурой. 0. Изображение мотора стиральной машины с медной проволокой белого цвета от Shengzhou Tianyi Electric Appliance Co., Ltd. Посмотреть фото мотора, мотора, деталей стиральной машины стиральной машины. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. В целях безопасности подключите заземление к желто-зеленому проводу.

Провода в некоторых областях должны пересекать друг друга, но это не обязательно означает, что они прикреплены. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. Схема подключения электродвигателя Франклина — Сборник, Схема подключения электродвигателя вперед-назад — Сбор, Схема подключения электродвигателя стеклоочистителя S10 — Сборник, Схема подключения электродвигателя очистителя лобового стекла Ford — База данных, Схема подключения стартера двигателя Pdf — Коллекция, Схема подключения электродвигателя Бодина — Сбор, Схема подключения электродвигателя стеклоочистителя Afi — База данных, электрическая схема аккумуляторной батареи троллингового двигателя на 24 В — Коллекция, Схема подключения двигателя вентилятора Ebm Papst — База данных, Схема подключения концевого выключателя Двигатель — Коллекция, Название: Схема подключения трехпроводного двигателя стиральной машины — Преобразование 3-скоростной бытовой электросети Заметная электрическая схема конденсатора двигателя от вентилятора стойки к генератору 100 В, имя: Схема подключения трехпроводного двигателя стиральной машины — Рабочая схема, пересмотренная 2 августа 2014 г.

, Название: Схема подключения трехпроводного двигателя стиральной машины — Как подключить двигатель стиральной машины, имя: 3-проводная электрическая схема двигателя стиральной машины — Схема подключения таймера 3 Wier Простой разрыв проводки стиральной машины, Название: 3-проводная washi Схема подключения двигателя машины — H-образный мост для 4-проводного двигателя переменного тока. Электротехника. Заметная схема конденсатора. Название: Схема подключения трехпроводного двигателя стиральной машины — Двигатель стиральной машины Samsung WA6500B5 «гудит». DoItYourself munity Forums.Мотор стиральной машины Samsung Wa6500b5 «гудит» Doityourself. Мотор для стиральной машины разбирается на блоках zanussi zwhp nidec wute увеличенного размера. Получил новый мотор, номер детали 306055. У него другой блок проводки с номерами вместо цветов, как у старого. Спасибо ! Разновидность электрической схемы двигателя 3-х проводной стиральной машины. DC (постоянный ток). Пример электрической схемы трехпроводного двигателя стиральной машины — Как подключить двигатель стиральной машины.

Принципиальные схемы в первую очередь показывают физическое положение элементов и звеньев в построенной схеме, но не всегда в логическом порядке.Электрическая схема двигателя стиральной машины Bosch Кроме того, стиральная машина. A b… прочитайте больше Обозначьте такие элементы, как резисторы и конденсаторы, их номиналами. Схемы подключения состоят из пары вещей: символов, которые представляют составляющие в цепи, и линий, которые представляют соединения с обутыми и не обутыми предметами. Во-первых, давайте рассмотрим ряд терминов, которые вам необходимо знать: Напряжение: измеряемое в вольтах (В), напряжение может быть «давлением» или «силой» электричества. Если вы не понимаете, что электричество опасно, не трогайте его! Твой выглядит точно так же, как мой.К двигателю был подключен жгут проводов, который я также спас, вместе с чем-то вроде большого конденсатора. Используйте точку для обозначения стыка линий или используйте переходы для обозначения пересекающихся линий, которые не соединяются.

Ключевые строки обозначаются L1, L2 и так далее. Двигатель имеет 6 проводов с цветной кодировкой на клеммной колодке: белый, желтый, синий, черный / белый, фиолетовый, черный. Установите комбинированную стирально-сушильную машину SE1000 в вертикальное положение. Вы обнаружите, что существует 3 набора обмоток, поэтому вы либо подключаете их к инвертору по схеме звезды или треугольника, либо управляете им с помощью инвертора.Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. AC (переменный ток). Это руководство покажет вам некоторые общие символы, которые вы обязательно встретите в своей будущей электротехнической карьере. Двигатель 120 В, 60 Гц, 8 А. Схема подключения трехпроводного двигателя стиральной машины — Сборники электрических схем Yamaha F115tlrb Archives Ipphil New Wiring. Схема подключения стиральной машины Maytag. Изображение мотора стиральной машины с алюминиевым проводом белого цвета от Shengzhou Tianyi Electric Appliance Co.

, Ltd. просмотреть фотографию двигателя стиральной машины, двигателя, деталей стиральной машины. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. К. Схема подключения состоит из двух точек: символов, обозначающих компоненты схемы, и линий, обозначающих связи между ними. Провода или проводники в этих схемах классифицируются на основе типа, размера и цвета проводки, и именно цвет изоляции провода определяет функцию провода. Такие материалы, как золото или медь, классифицируются как проводники, хотя они легко допускают движение (низкое сопротивление).Хотя для начала вам нужно будет их прочитать, но в конечном итоге вы начнете создавать свои собственные. Схема подключения — это тип схемы, в которой используются абстрактные графические символы для демонстрации всех взаимосвязей компонентов в самой системе. Мотор стиральной машины Samsung Wa6500b5 «гудит» Doityourself. Он сводит интегральные схемы к минимуму до подкомпонентов, чтобы упростить понимание практической логики системы.

Discussion Starter • # 1 • 23 марта 2013 г. Электропроводка стиральной машины — одна из фотографий, которые мы нашли в Интернете с надежных источников.
Taylor T5z Стандартный черный, Некролог Грега Блэквуда, Amazon Alcohol Distribution, Лучшие страховые маркетинговые кампании, 8bitdo Sn30 Pro iOS 14, Хурма для кожи, Шкала нот тубы, Прохождение Ac Valhalla Asgard,

Может ли стиральная машина запустить тест конденсатора хорошо — и все равно плохо?

Около года назад у меня в стиральной машине Kenmore тряслись моторчик —
гудит, но не крутится. Я заподозрил пусковой конденсатор и купил
использованный за 10 долларов в местной ремонтной мастерской.Они черные, размером примерно
батарейки типа D.
Оригинал был 270-324 мкф, 110вак. Модель 3348058.
Тот, который я получил в качестве замены, был 189-227 мфд, 357021.
Несмотря на то, что у меня на работе был измеритель емкости, я просто вышел и
взял использованный колпачок, установил его и бинго — стиральная машина
работает. Это было год назад.
Итак, совсем недавно, за последнюю неделю или две, мотор снова поднял
. Он гудел, я толкал машину, и она заводилась.Но
вчера даже натыкаясь на / раскачивать машину не получалось.
Итак, я вынул конденсатор и измерил оригинал и замену
. У оригинала было 298 мдф (микрофарад), а у замены
было 211. Оба числа в значительной степени точно соответствовали
в соответствии с их этикетками.
Так, может быть, проблема не в конденсаторе / , а в центробежном контакте
в двигателе? Есть ли у этих двигателей такие контакты (пусковая обмотка
)?
Или могут портативные цифровые измерители емкости выполнить правильные измерения
на этих больших крышках?
Я отправляю это на alt.hvac, потому что мой вопрос об этом конденсаторе двигателя стиральной машины
и о том, насколько хорошо или точно измеритель емкости
может измерить их, если они неисправны, также может относиться к двигателям компрессора или вентилятора
.
Насколько я могу судить, к этому двигателю
подключен только один конденсатор, поэтому я не думаю, что есть отдельные пусковые и пусковые конденсаторы.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитируемый текст здесь

Привет, Практическое правило: колпачок не заменять.с меньшим значением. Если такой же недоступно, используйте один с большим значением. Даже томер показывает это нормально, под напряжением в цепи это может выйти из строя.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Но почему я могу запустить двигатель, ударив машину?
Есть ли в моторе центробежные контакты?
Или выпуклости хватило, чтобы шпиндель начал вращаться?
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Я подозреваю, что контакты пускового двигателя одинаково вероятны при запуске g конденсатор. Стоимость замененного конденсатора, купленного вами через год назад примерно меньше, чем МДС оригинального конденсатора, и что w может сделать пусковой крутящий момент меньше оригинального. Тогда, если тонкий gs становятся крайними / липкими, двигатель может не иметь достаточного крутящего момента начать. Встряхивание машины может обеспечить достаточно тепла, чтобы достать вещь. с движением. Я бы купил конденсатор правильного номинала и попробовал его. По 15 бушелей cks или около того, это намного проще, чем разбирать вещи, чтобы добраться до стартовой контакты на двигателе.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Привет, Вы выполняете работу ограничения (смещение (опережение) текущей фазы) Обмотка двигателя индукционная, с цоколем. вы противодействуете индуктивности. Эта кепка. называется PSC (конденсатор фазового сдвига). Самый новый прибор, даже устройство открывания двери гаража, пылесос, воздуходувка печи, в настоящее время используют меньшие более мощные двигатели постоянного тока. КПД двигателя постоянного тока выше, чем Двигатель переменного тока с использованием PSC. Также Дизель-электровоз движущая сила двигателем постоянного тока. Дизельный двигатель приводит в движение генератор, который, в свою очередь, приводит в движение Двигатель постоянного тока. Именно поэтому его называют Дизель-электровозом.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Привет, Я был удивлен, услышав, что OP купил использованную крышку. Я бы никогда этого не сделал.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитированный текст здесь
Пусковые конденсаторы двигателя имеют внутренние предохранители…Иногда ссылка может ломается, но контакты все равно соприкасаются и будут измерения ОК … но не работает под нагрузкой.
Я 38 лет работал на промышленном оборудовании, в котором были такие конденсаторы. в них … но такое состояние я видел всего несколько раз.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Вы уверены, что он не работал все время, но ремень проскальзывал. Это может звучать как жужжание.
Прежде чем затянуть его, я толкнул край барабана и это запустит его в цикле отжима. (Я думаю, что это подцикл В самом деле. Почему это называется циклом?)
На моем Whirlpool мне приходится подтягивать пояс каждые 30 лет, но некоторые ремни могут ослабить быстрее.
Цитируемый текст здесь
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
На местном уровне цена нового колпачка составляет около 60 долларов.Нет интернета источник, что после таможенных / брокерских сборов я собираюсь получить этот новый менее чем за 30 долларов.
Итак, вот что я сделал до сих пор:
Подключите обе крышки параллельно, и измеритель покажет 500 мфд, что является ожидал. Оригинал был 300, а замена — 200.
Подключите оба до мотора — и машина работает (барабан вращается) при машина настроена на цикл отжима. Мотор гудит (барабан не вращается), когда машина настроена на перемешивание.
Снимаем колпачок 200 mfd и просто подключаем оригинальные 300 mfd — и получаем тот же результат.Спин работает, возбуждает мычание.
Поменяйте местами колпачки так, чтобы был подключен только 200 мпф, и мотор гудел с крутить и взбалтывать.
Это с пустым барабаном. Проблема возникла, пока барабан был полон воды, вот-вот начнется цикл отжима (с колпачком 200 мфд).
Неужели эти колпачки такие слабые, что даже вместе они не обладают энергией? включить пустую барабанную установку для перемешивания?
Или агитировать с использованием разных обмоток мотора и еще чего-то происходит?
Цитируемый текст
В этой стиральной машине нет ремня.Это прямой привод.
Может быть, вы думаете о сушилке.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Эта цена выходит за рамки нормы. ..не покупайся.
Проверьте свой конденсатор, подключив его последовательно с лампочкой (100 Вт накаливания)
Если горит, конденсатор исправен
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Зависит ли разница между циклами отжима и стирки от направления вращения двигателя? Прошло более 20 лет с тех пор, как я работал над стиральной машиной Kenmore.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Хорошо, я этого не делал (но сделал бы, если бы следующее не сработало).
Оказывается, в барабане должна быть вода, чтобы мешалка работай.
Короче говоря, мне пришлось подключить оба конденсатора параллельно чтобы стиральная машина работала при всех настройках и циклах и не двигатель гудит или глохнет.
Это сложные двигатели с большим количеством проводов, и я думал, что Придется возиться с этим, как в этой теме:
ссылка на форматирование

Поэтому я использую короткие провода с зажимами из крокодиловой кожи для подключения конденсаторы.Завтра спаяю их вместе и закончу ремонт.
Я рад, что не выбросил оригинальный конденсатор, и особенно рад, что смог найти …
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Домашний парень:
Если удар стиральной машины заставил ее работать правильно, я ожидаю, что вы конденсаторы в порядке, но соединения грязные. Я тебе не верю иметь скользящий пояс. Если бы вы это сделали, ваша прачечная была бы полна дым, и вы почувствуете запах горящей резины.
Я думаю, вы сможете найти в Интернете подходящий конденсатор менее чем за 10 долларов. Ты возможно, придется импортировать его из Штатов, но это не проблема, я импортирую все время, и я могу рассказать вам, как заполнить канадский Форма B3 пограничной службы и порядок ее доставки границы. Однако имейте в виду, что даже предмет за 10 долларов будет стоить 10 долларов США. 20 в стоимости доставки.
Самый простой способ понять, как работает пусковой конденсатор, — это Поймите, что не существует таких понятий, как пуск конденсатора или разделение фазы электродвигатели, использующие трехфазную электрическую мощность. С трехфазным электрическая энергия, вы просто размещаете полюса вокруг статора 120 градусов друг от друга, и вы создаете вращающееся магнитное поле.
При однофазном питании 120 В обычно можно создать только колеблющееся магнитное поле. Чтобы создать вращающееся магнитное поле, вы придется использовать какой-то трюк, чтобы создать вращающееся магнитное поле для ротор, чтобы следовать.
Способ, которым это делается с конденсаторным пусковым двигателем, — это наличие двух идентичные обмотки, соединенные параллельно и расположенные с интервалом 90 градусов вокруг статора. Итак, у вас есть северный полюс обмотки 1, южный полюс Обмотка 2, южный полюс обмотки 1 и северный полюс обмотки 2 — все на расстоянии 90 градусов друг от друга вокруг статора.
Теперь мы просто подключаем конденсатор последовательно с ОДНОЙ из этих обмоток.
С резистором ток максимален, когда синусоидальная волна переменного напряжения самый высокий, и ток мгновенно становится нулевым, когда приложенный переменный ток напряжение синусоиды равно нулю.
С конденсатором, включенным последовательно с пусковой обмоткой, все полностью разные. С конденсатором ток на выходе из конденсатора (и следовательно, через пусковую обмотку) является самым высоким, когда СКОРОСТЬ ИЗМЕНЕНИЯ НАПРЯЖЕНИЕ синусоидальной волны приложенного напряжения является самым высоким, и это происходит на приложенная синусоида, когда мгновенное напряжение составляет НУЛЬ вольт. То есть когда напряжение меняется с положительного на отрицательное напряжение и наоборот. Это 90 градусов не в фазе с обмотка без конденсатора.
Аналогично, с конденсатором в пусковой обмотке, ток из конденсатор (и, следовательно, через пусковую обмотку) имеет минимум, когда синусоидальная волна приложенного напряжения находится на максимуме или минимуме. То есть когда одна пластина конденсатора полностью заряжена и напряжение на ней начинает падать, мгновенный ток из конденсатора будет быть нулевым. Это 90 градусов не в фазе с обмоткой, которая не есть конденсатор.
Следовательно, при параллельном соединении пусковой и пусковой обмоток конденсатор в пусковой обмотке будет иметь синусоидальный ток 90 градусы не совпадают по фазе с обмоткой хода, и, как следствие, магнитная поле пусковой намотки происходит на 90 градусов раньше или позже, чем запустить обмотку.И это правда, хотя обе обмотки имеют одинаковые приложенное к ним синусоидальное напряжение.
Итак, емкость используемого конденсатора важна. Ты можешь просто возьмите один из одного двигателя и используйте его в другом.
Существует также асинхронный двигатель другого типа, в котором не используется конденсатор. Вместо этого в двигателе с «расщепленной фазой» обмотка №1 будет сделана с небольшим количеством витков толстой медной проволоки, а обмотка №2 будет быть изготовленным с большим количеством витков тонкой медной проволоки. Потому что разница в сопротивлении этих катушек, они разные результирующие импедансы, и это приводит к тому, что одна катушка развивает магнитное поле раньше, чем другое, и это то, что создает иллюзия вращающегося магнитного поля, за которым следует ротор.
В двигателях с конденсаторным пуском и двигателях с расщепленной фазой двигатель совершенно счастлив повернуть в обратном направлении, если вы просто перевернете полярность одной из обмоток. Итак, если вы переключите провода, идущие к обмотке №1 двигатель запустится с тем же крутящим моментом, и он достичь той же рабочей скорости, только он будет разворачиваться назад. Никогда поменяйте полярность обеих обмоток асинхронного двигателя. Что будет вызвать сингулярность в пространственно-временном континууме, в результате чего вы закончите переключение, прежде чем начать, и, следовательно, двигатель включается это снова оригинальное направление.Стиральные машины Maytag
имеют реверсивное реле, которое автоматически переключает провода, идущие к ходовой обмотке. Это реле управляется таймером, и он меняет клеммы на рабочую обмотку, так что мотор вращается в одном направлении во время цикла стирки (где мешалка колеблется) и в обратном направлении во время циклов отжима (где вращается корзина для стирки). Большинство стиральных машин используют это обратимая характеристика асинхронных двигателей для изменения направления вращения мотора от цикла стирки к циклу отжима.В В случае с Maytag мотор вращает ремень, который заставляет шкив вращаться вверх или вниз по винтовой оси. Когда шкив движется вверх по валу, он входит в зацепление. муфты в трансмиссии, которые блокируют трансмиссию так, чтобы отжим шкива напрямую приводит к отжиму белья корзина. И когда двигатель меняет направление, этот шкив поворачивает в противоположном направлении и едет вниз по винтовой оси, чтобы разблокировать трансмиссию и позвольте вращению шкива вызвать колебание мешалка.
В таком случае, я думаю, лучше всего добраться до завода авторизованная ремонтная мастерская Kenmore для покупки ваших деталей. Это правда что вы будете платить больше за каждую часть, но вы также получите все экспертные технические поддержка предоставляется бесплатно. Итак, вы тратите немного больше на запчасти, но вы сэкономите весь труд, сделав это самостоятельно под руководством мастер по ремонту бытовой техники Kenmore.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Итак, похоже, что параллельное использование двух конденсаторов увеличивает пусковой момент двигателя, и все в порядке (пока). Но что-то изменилось / было / изменилось, и я бы не чувствовал себя слишком комфортно.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Привет, Их параллельное соединение создает заглушку.значение суммы двух.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Вы можете купить точную замену здесь:
ссылка на форматирование
ссылка на форматирование
| pcrid | 33870213381 | plid | & CMP = KNC-GPLA
ссылка на форматирование
ссылка на форматирование
ссылка на форматирование
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Надеюсь, он продолжит работать.
Я видел, как конденсаторы тоже теряют ценность, но опять же, это очень редко.
— новости: //freenews.netfront.net/ — жалобы: [email protected] —
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Давайте посмотрим, есть ли какие-нибудь математические ботаники: шапка бегемота — это сумма фарадов из двух других шкур.
Очень непонятно и сложно понять намекает на очень старую математическую шутку.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Возможно, что. Но рад, что у тебя все заработало.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Цитируемый текст здесь
Это имеет большой смысл, но почему-то у меня никогда не было ни дыма, ни вообще запах горящей резины.Некоторое время, когда пришло время для спина цикла, я думаю, что услышу шум, пойду туда и нажму корзинку рукой, чтобы начать. Либо так, либо я просто пойду проверьте машину и обнаружите, что она застряла, еще не раскрутившись. Я думаю он часто запускал второй цикл отжима самостоятельно.
Когда это стало менее надежным, я попытался затянуть ремень, но плохая работа. Корзина по-прежнему не запускалась сама по себе, но я смог нажать, запустить его снова.
Через несколько загрузок я получил ручку домкрата от старой машины GM и использовал ее. как лучший рычаг для натяжения ремня, и это было нормально около 10 или больше нагрузок сейчас.
Я этого не понимаю, но нельзя всегда считать, что теория реальность — ну может как-то быстро ** от хорошей работы до ремня настолько рыхлый, что не натерся, но все же схватился, когда я его толкнул !! —
и потребуется всего минуту или две, чтобы увидеть, действительно ли мотор превращение.
Моя — это новинка Sears Whirlpool. Он всегда как следует волновался и делал все, кроме вращения. Я пошутил насчет того, чтобы снова затянуть его через 30 годы. Думаю, когда-нибудь мне понадобится новый пояс.
** Я отсутствовал пару месяцев подряд. Может быть, тогда оно ослабло.
Сообщать мне об ответах на мое сообщение Опубликовать ответ
Схема подключения конденсатора двигателя стиральной машины
Большинство двигателей стиральных машин имели емкостный пуск, но были некоторые с пусковой обмоткой. Загрузите или прочтите: СХЕМА ЭЛЕКТРОПРОВОДОВ КОНДЕНСАТОРА МОТОРА МАШИНЫ PDF Здесь! Это двигатель GE 1/2 л.с., и я подозреваю, что это двухскоростной двигатель и, возможно, реверсивный. 3:14 утра. Старшая. Может быть, даже фото или две и любые имена или числа на ней. 20.04.2019 — Схема подключения стиральной машины. 3:06 утра. Дисковая шлифовальная машинка своими руками использует моторчик стиральной машины youtube. Вам могут понравиться эти сообщения. Схема подключения четырехпроводного двигателя. Хотя в вашей машине есть множество деталей, которые могут быть повреждены, одной из наиболее распространенных проблем является поврежденный конденсатор.Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная снизу 1 + 3, оставайтесь подключенными, а остальные 2 и 4 мы будем подключать их к батарее или источнику переменного тока подключение такое же, потому что это универсальный двигатель, который может работать от переменного / постоянного тока. Схема подключения вытяжного вентилятора с конденсатором. Мой конкретный мотор не вышел из этой стиральной машины (я так думал). Это могло произойти при работающем двигателе, а если нет, то, скорее всего, из-за неисправного переключателя крышки.Пример электрической схемы трехпроводного двигателя стиральной машины — Как подключить двигатель стиральной машины. Схема подключения Yamaha F115tlrb Archives Ipphil New Wiring. На всех схемах подключения используются варианты двухходового переключателя с центральным положением. Реакции. У меня есть мотор стиральной машины, который я хочу иметь возможность контролировать … 3 фазы 110, 208, 480 и 560 В, но никогда 190. Это также может быть 2-х или 3-х скоростной мотор, есть ли у вас доступ к старой стирке? машину, чтобы посмотреть, есть ли схема подключения приклеить к одной из панелей? Я рад, что вы сказали, что это старая, потому что в последний раз, когда моей стиральной машине требовался ремонт, технику пришлось подключить ее к фабрике в Италии через Интернет, чтобы запрограммировать новую деталь при ее установке. Недавно я купил старый небольшой сверлильный станок. Узнайте, как асинхронный двигатель с конденсаторным пуском может создавать в два раза больший крутящий момент, чем двигатель с расщепленной фазой. Вы можете часто полагаться на схему соединений, как на важный справочник, который поможет вам сэкономить время и деньги. Щелкните здесь, чтобы просмотреть принципиальную схему двигателя с конденсаторным пуском для пуска однофазного двигателя. Стиральная машина Bosch. Схема подключения стиральной машины Maytag. Я пробовал несколько комбинаций проводов, но не могу заставить его работать. Но это не имеет значения, потому что схема двигателя подходит для двигателя.Я хочу подключить его к переключателю и использовать все 3 скорости. Итак, вот что вам нужно сделать, чтобы подключить этот мотор к стене. 1. Как говорится, регулятор контролирует напряжение, а не скорость напрямую, так что. Популярные сообщения Электропроводка дома Pdf. Может случиться так, что стиральная машина не перекачивает воду и не отжимает ее. Этот мотор (модель № 8314869) используется в различных стиральных машинах. Схема подключения конденсатора двигателя машины PDF прямо на ваш мобильный телефон или ПК. Бесщеточный мотор стиральной машины переделан на v youtube.Стиральная машина не работает и не вращается. Ниже перечислены пять наиболее распространенных признаков проблем с двигателем. Alibaba.com предлагает 853 изделия со схемами двигателей стиральных машин. Этот тип двигателя разработан для обеспечения высокого пускового момента и стабильной работы в таких приложениях, как большие водяные насосы. Я пришел на этот форум за богатыми знаниями, поэтому, пожалуйста, используйте понятный язык. Сохранено с сайта appliancerepaircourses.com. Это агрегат Emerson и двухскоростной. Схема подключения двигателя стиральной машины Beko.Все мы надеемся, что вы … 19 апр 2018 — Всем привет! Мотор стиральной машины Samsung Wa6500b5 «гудит» Doityourself. Я пытаюсь отремонтировать стиральную машину и обнаружил, что конденсатор работы двигателя неисправен. Схема подключения однофазного двигателя с конденсаторным пуском — схема подключения представляет собой упрощенное в допустимых пределах наглядное изображение электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также соединения талантов и сигналов вместе с устройствами. 513 электрические схемы двигателя стиральной машины предлагаются для продажи поставщиками на Alibaba.com, из которых 20% составляют конденсаторы, 1% стиральных машин и двигатель переменного тока … Если вы напишите мне по электронной почте, я пришлю вам файл jpeg со сканированной электрической схемой. 60 — об / мин 1725/1140/850 США Я не электрик. Это мотор FSP, 115 вольт, 1725 об / мин, 1/3 лошадиных сил. Нет никаких цветовых соглашений, но попробуйте руководство Haynes по ремонту стиральной машины. Схема подключения не для Kenmore 110.200.72993. 6 проводов одинакового цвета и одинаковой толщины, плюс заземление говорит о том, что это 3-фазный двигатель, требующий либо инверторной платы, которая была частью стиральной машины, либо внешнего небольшого инвертора мощностью 1 кВт. 6:10 утра. Единственная проблема в том, что проводка была неудачной, и мне нужна была помощь с этим. Также читайте о характеристиках скорости-момента этих двигателей вместе с их различными типами. После запуска двигателя конденсатор отключается, позволяя стиральной машине запускаться и останавливаться по мере необходимости в течение цикла. Электрическая схема двигателя стиральной машины Bosch Кроме того, стиральная машина. Вы обнаружите, что существует 3 набора обмоток, поэтому вы либо подключаете их к инвертору по схеме звезды или треугольника, либо управляете им с помощью инвертора.Как подключить универсальный двигатель стиральной машины и контролировать скорость с помощью регулятора напряжения SCR. Стиральная машина Bosch Мотор стиральной машины Основная электрическая проводка 2001 Jeep Wrangler Создание закладок Сайты Схема шайбы Wire Motors.
Какой властью был король Ганы ?, В Калифорнии в листинге эксклюзивного агентства должны быть указаны: Есть ли нутрия в Орегоне, Carpe Diem Yacht Майами, 7 ‘Доска для серфинга Ruccus, Семья Хайнс Уорд, Комиссия по компенсациям рабочих,
Whirlpool AP5982844 / W10804664 Конденсатор
Пахло горящим пластиковым электрическим запахом, исходящим из моей прачечной во время цикла отжима загрузочной машины, которая просто перестала вращаться Роберт Л. • Хиллсборо, Нью-Джерси • 9 октября 2015 г. Устройство: Модель MAYTAG BRAVO HE Мой ремонт и совет
Зашел под шайбу Maytag, и конденсатор (круглый, выглядит как большая батарея D с присоединенным двухпроводным соединителем) раскололся, и из него сочилась серая «штука».Я отключил машину от сети. Зашел на ваш веб-сайт (недавно заменил «переключатель» благодаря «подсказкам», представленным на страницах справки) и нашел часть на диаграмме. Заказал (с приводным ремнем для будущего использования) на выходных, отправил FedEx в понедельник. Детали прибыли во вторник, и в течение 15 минут (включая открытие коробки и поиск торцевого ключа) машина снова мыла. Старый конденсатор был пластиковым, новый OEM — металлическим. Очень рад, что вы действительно полезный сайт и отличный сервис.Комфортность возврата 365 дней без лишних вопросов, даже на электрические детали, дала мне уверенность в том, что я смогу заняться ремонтом, зная, что я могу вернуть деталь, если мой любительский диагноз окажется неверным. Спасибо … отличный, отличный сервис и доставка!
2 Люди нашли эту историю полезной
Рейтинг «Сделай сам»
Расчетное время ремонта
Менее 15 минут
Удаление, хранение и утилизация малых конденсаторов печатной платы Руководство
Удаление, хранение и утилизация

малых конденсаторов печатных плат
Введение
Бытовая техника, содержащая конденсаторы
Бытовая техника, которая преимущественно содержит сухие конденсаторы
Идентификация конденсаторов
Удаление конденсаторов
Требования к хранению
Требования к утилизации
Введение
В целях соблюдения федеральных правил, регулирующих утилизацию материалов, загрязненных ПХД, Департамент энергетики и охраны окружающей среды Коннектикута (DEEP) подготовил этот документ, чтобы помочь полигонам и свалкам металлолома в их утилизации бытовой техники и другого оборудования, которое может содержать небольшие конденсаторы печатной платы. Прошлая практика обработки (измельчение, дробление и хранение) бытовой техники, содержащей небольшие конденсаторы ПХБ, приводила к загрязнению целых груд отходов, технологического оборудования, почв и поверхностных вод, где эти материалы хранятся. Внедрение надлежащих процедур удаления и хранения небольших конденсаторов с ПХД позволит значительно сократить объем загрязненных ПХД отходов, образующихся при переработке бытовой техники, предотвратить нарушения государственных и федеральных требований к ПХД и минимизировать дорогостоящие проекты по очистке.
Чтобы убедиться, что все конденсаторы удалены перед переработкой, DEEP запрашивает создание контрольно-пропускного пункта, который будет проверять бытовую технику и другие электрические предметы по мере их приема на любой обозначенной территории для твердых отходов. Каждая станция будет нести ответственность за проверку этих предметов, которые обычно содержат конденсаторы ПХБ, а также за удаление, хранение и утилизацию этих конденсаторов на свалке химических отходов.
Маслонаполненные или рабочие конденсаторы в основном, но не исключительно, используются в кондиционерах, балластах люминесцентных ламп, осушителях, микроволновых печах, погружных насосах, ртутных лампах, копировальных машинах и электрических панелях управления.Масляные конденсаторы реже встречаются в холодильниках, стиральных машинах, сушилках и вентиляторах. Процедуры идентификации, удаления, хранения и утилизации конденсаторов малой емкости для печатных плат содержатся в следующих разделах настоящего руководства.
Особое внимание следует уделить мерам предосторожности, перечисленным в процедурах удаления. Некоторые приборы содержат сильные кислоты, которые могут вызвать серьезные ожоги, если их резервуары разорваны.
Сухие конденсаторы не содержат ПХД.С ними не нужно обращаться как с таковыми.
Бытовая техника с масляными конденсаторами
Кондиционеры
Копировальные машины
Осушители
Балласты люминесцентных ламп (FLB). Было обнаружено, что люминесцентные лампы для печей обслуживаются балластом трансформатора, заполненным битумной смолой с содержанием ПХБ. Обратите внимание, что смолы, содержащиеся в резисторах, балластах люминесцентных ламп и другом электрическом оборудовании, также могут содержать ПХД.Утилизация балластов люминесцентных ламп — EPA
Ртутные лампы
Микроволновые печи
Маслонаполненные космические или переносные обогреватели. Проблема с этими предметами заключается не в наличии конденсатора печатной платы, а в наличии печатных плат в масле внутри обогревателя. Это состояние присутствует в продуктах очень немногих производителей, однако уровни содержания ПХБ в них могут быть довольно серьезными. Перед утилизацией, измельчением, измельчением или тюкованием рекомендуется провести испытания масла.
Бытовая техника, в которой преимущественно используются сухие конденсаторы Сушилки для одежды
Вентиляторы
Холодильники
Плиты
Телевизоры
Стиральные машины
Различное электронное оборудование
Идентификация конденсаторов
Пусковые конденсаторы
Пусковые или электролитические конденсаторы используются для облегчения пуска однофазного электродвигателя. Эти компоненты используются в течение коротких периодов времени во время работы двигателя. Следовательно, пусковые конденсаторы не должны рассеивать тепло и, следовательно, в основном являются сухими конденсаторами. Пусковые конденсаторы легче всего определить по черному пластиковому корпусу или внешней оболочке. Если конденсатор сухой, кожух не является герметичным или полностью закрытым, но обычно содержит пористую пробку на одном конце.
Рабочие конденсаторы
Рабочие или маслонаполненные конденсаторы предназначены для того, чтобы оставаться в цепи двигателя в течение всего рабочего цикла.Масло помогает рассеивать тепло в конденсаторе во время работы и увеличивает эффективность работы двигателя. Рабочие конденсаторы идентифицируются по металлическому корпусу прямоугольной или овальной формы. Масляный конденсатор, изготовленный после 1979 года, может иметь на корпусе штамп «NO PCBs». Они заполнены маслом, не содержащим ПХД, и могут использоваться как пусковой конденсатор для утилизации.
Удаление всех малогабаритных конденсаторов
Кондиционеры могут иметь один или два масляных конденсатора.Вы должны снять кожух, для чего может потребоваться отвинтить 10-30 винтов. Один конденсатор будет подключен к двигателю вентилятора. Другой конденсатор будет подключен к компрессору.
Предупреждение: Кондиционеры содержат фреон под высоким давлением, который выделяет кислоту в случае отказа компрессора. Если вы заметили запах, отойдите от прибора, пока он не исчезнет. Поскольку она находится под давлением, эта кислота может разбрызгиваться, если предмет проколется.
Наденьте очки и кислотостойкие перчатки.
Осторожно: При снятии конденсаторов помните о возможном поражении электрическим током, поскольку конденсаторы могут сохранять заряд в течение нескольких дней после использования.
Микроволновые печи имеют один конденсатор, расположенный непосредственно за панелью управления и подключенный к трансформатору. Вы можете получить доступ к конденсатору, сняв переднюю панель.
ПРА люминесцентных ламп расположены в корпусах светильников. Возможно, вам придется открутить заднюю панель, чтобы получить доступ к балласту.
В устройствах с двигателями, таких как стиральные машины и холодильники, двигатель обычно располагается внизу, и к нему можно получить доступ сзади. Конденсатор, который обычно сухой, крепится к корпусу двигателя и может быть закрыт защитным кожухом. Эту крышку необходимо снять, чтобы получить доступ к конденсатору.
Требования к хранилищу
Правила
требуют использования одобренных DOT бочек емкостью 55 галлонов для утилизации конденсаторов для печатных плат после их удаления.Бочки должны содержать абсорбирующий материал (спиди-сухой или наполнитель для кошачьего туалета) на дне на случай повреждения или утечки некоторых конденсаторов. На каждом барабане, содержащем конденсаторы печатной платы, должна быть этикетка PCB M _L. Бочки следует запечатать и хранить в безопасном месте, чтобы свести к минимуму непреднамеренное повреждение или вандализм. DEEP рекомендует иметь две такие бочки, в одной должны быть исправные конденсаторы, а в другой — конденсаторы, обнаруженные протекающими. Это выгодно, поскольку протекающие конденсаторы необходимо утилизировать в течение 30 дней, однако исправные конденсаторы можно хранить до заполнения барабана.
Требования к утилизации
Следует связаться с перевозчиком, которому разрешено перевозить отходы ПХД, для удаления бочек, заполненных конденсаторами. Следует вести записи, включая дату получения, количество бочек, названия перевозчиков и место назначения отходов ПХД для утилизации.
Для получения дополнительной информации свяжитесь с PCB Program по телефону (860) 424-3368, отправьте электронное письмо координатору PCB или напишите по адресу:
Министерство энергетики и охраны окружающей среды
Бюро управления материалами и обеспечения соответствия
Программа PCB
79 Elm Street
Hartford, CT 06106-5127
Содержимое Последнее обновление: сентябрь 2019 г.
Информация о плате
Тип двигателей | Bay Motor Products
Двигатель с экранированными полюсами
Двигатели с экранированными полюсами являются оригинальным типом однофазных асинхронных двигателей переменного тока.Также называемый однофазным асинхронным двигателем, он просто подключается к одной линии напряжения, и для его вращения требуется внешний конденсатор. Различные типы однофазных асинхронных двигателей различаются в зависимости от метода их запуска. Четыре основных типа — это разделенная фаза, конденсаторный запуск, постоянный разделенный конденсатор и конденсаторный запуск / работа конденсатора.
Двигатель с расщепленной фазой
Двигатель с расщепленной фазой использует переключающее устройство для отключения пусковой обмотки, когда двигатель достигает 75% своей номинальной скорости.Хотя этот тип имеет простую конструкцию, что делает его менее дорогим для коммерческого использования, он также имеет низкие пусковые моменты и высокие пусковые токи.
Конденсаторный пусковой двигатель
Конденсаторный пусковой двигатель — это конденсаторный двигатель с расщепленной фазой, в котором конденсатор включен последовательно с пусковой обмоткой для создания большего пускового момента. Этот двигатель более дорогой из-за требуемых коммутационных и конденсаторных компонентов.
Постоянный разделенный конденсатор
Двигатель с постоянным разделенным конденсатором не имеет пускового переключателя.Для этого типа конденсатор постоянно подключен к обмотке пускателя. Поскольку для этого требуется конденсатор для непрерывного использования, он не обеспечивает пусковую мощность, поэтому пусковые моменты обычно малы. Эти двигатели не будут работать при высоких пусковых нагрузках. Однако они имеют низкие пусковые токи, более тихую работу и более высокий срок службы / надежность, что делает их хорошим выбором для высоких циклов. Они также являются наиболее надежными конденсаторными двигателями из-за отсутствия пускового переключателя. Различные конструкции обеспечивают более высокий КПД и коэффициент мощности при номинальных нагрузках.
Конденсаторный пусковой двигатель / Конденсаторный двигатель
Конденсаторный пусковой / конденсаторный двигатель имеет как пусковой, так и пусковой конденсатор в цепи. После достижения полного пуска пусковой конденсатор отключается. Этот тип двигателя имеет более высокий пусковой ток, меньшие токи нагрузки и более высокий КПД. Недостатком является стоимость двух конденсаторов и коммутационного устройства. Надежность также играет важную роль в механизме переключения.
Технология
Для сравнения, эти типы асинхронных двигателей с разделенным сопротивлением обеспечивают пусковой крутящий момент от низкого до среднего, и это ограничивает их применениями с малой мощностью, для которых они лучше всего подходят. В этих двигателях используется одна вспомогательная обмотка меньшего размера, чем обычно, что создает более низкую скорость индукции и гораздо более высокое сопротивление, чем у других типов. Такие простые модели можно использовать только при низкой нагрузке и небольшом пусковом приводе.
Для некоторых применений, таких как небольшие вентиляторы, шлифовальные машины и нагреватели, не требуются более высокие пусковые моменты, но в большинстве случаев, чем больше крутящий момент при запуске двигателя, тем большую нагрузку можно приложить к машине.Однофазный двигатель с высоким пусковым крутящим моментом часто бывает дороже, чем более простые двигатели с раздельной индукцией. Однако разница в мощности может окупиться для разных промышленных нужд. От однофазного двигателя с высоким пусковым моментом можно ожидать другого уровня производительности, это может сэкономить время и энергию.
Переменные токи, протекающие в однофазном двигателе, одновременно достигают своих пиковых значений; это составляет одну единственную фазу. В трехфазных системах пиковые значения тока достигаются последовательно, в три отдельных этапа.По сравнению с трехфазными системами, эти двигатели не обладают таким же высоким КПД, но могут работать бесконечно долго при минимальном обслуживании.
Электродвигатели асинхронные
имеют разные классификации по источнику электроэнергии и типу конструкции. Двигатели асинхронного типа, также называемые асинхронными двигателями, работают с использованием переменного тока, производимого электромагнитной индукцией, в отличие от коммутаторов, обычно используемых в двигателях переменного тока других типов. Асинхронные двигатели используются в промышленности, а также в стандартных устройствах, таких как холодильники, стиральные машины, посудомоечные машины и сушилки для одежды.
Электродвигатели индукционного типа были первоначальным двигателем переменного тока, который должен был быть создан; Никола Тесла придумал прототип в 1883 году. Эти асинхронные двигатели имеют очень простую конструкцию и управление по сравнению с современными двигателями переменного тока, но они по-прежнему очень прочные, тихие и долговечные. Асинхронные двигатели отличаются тем, что они используют индуцированный ток в роторе для создания вращательного движения.
Асинхронные двигатели
состоят из двух простых частей: статора с медной обмоткой и узла якоря или ротора.Обмотки статора удерживаются в пазах вокруг статора с соблюдением баланса между количеством северных и южных полюсов. Сборка ротора производится в нескольких вариантах: роторы с короткозамкнутым ротором, роторы с контактным кольцом и роторы со сплошным сердечником.
Эти двигатели лучше всего подходят для нужд малой мощности и приложений, где было бы неэффективно использовать более мощные механизмы. Многие однофазные двигатели идеально подходят для приложений с низким моментом инерции, в то время как другие спроектированы для удовлетворения требований к высокому пусковому крутящему моменту.
.
